Descrizione

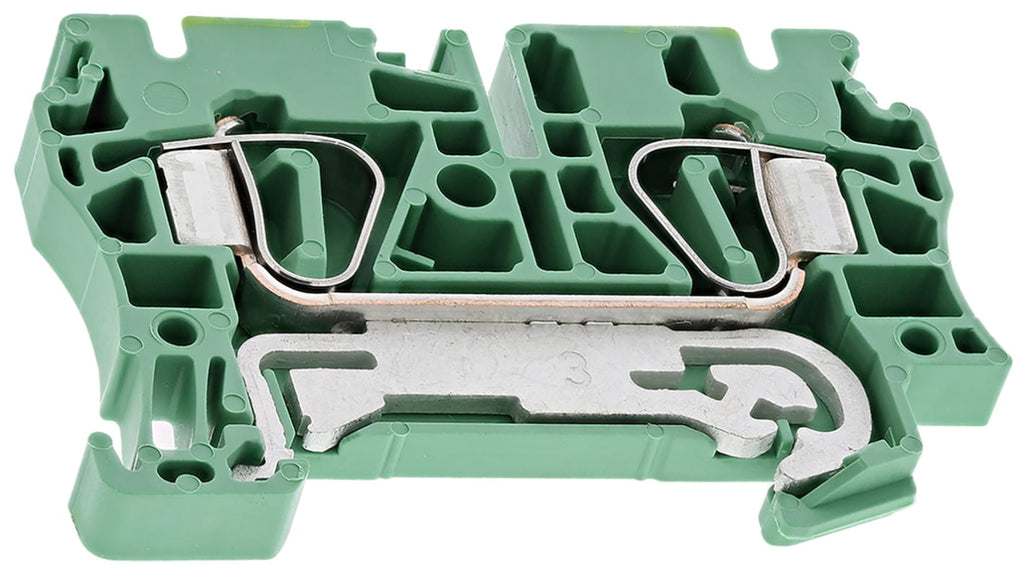

La morsettiera di terra Weidmüller è un terminale di messa a terra progettato per il montaggio su guida DIN ZPE4. Supporta cavi con dimensioni comprese tra 26 e 10 AWG e presenta un sistema di ingresso dall'alto che facilita l'installazione, riducendo gli ingombri e ottimizzando i tempi di montaggio. La terminazione avviene tramite morsetto, garantendo un bloccaggio sicuro del conduttore.
Le dimensioni del prodotto sono 64 mm di lunghezza, 6.1 mm di larghezza e 43.5 mm di altezza. È realizzato in Wemid e ha una tensione nominale di 800 V. La temperatura operativa varia da -50°C a +100°C, con una temperatura nominale continua di 120°C. I terminali sono ignifughi secondo la norma UL94V-0.
Certificato CSA e registrato UL, il prodotto è conforme anche a SEV, KEMA 00 ATEX 2107U, NEMKO e registro Lloyds. Il colore del terminale è verde e presenta due vie per una connessione efficiente. Codice costruttore: 1632080000.
Specifiche tecniche
| Tipo di connettore messa a terra | Guida DIN ZPE4 |
| Dimensione cavo | 26 → 10 AWG |
| Colore | Verde |
| Numero di vie | 2 |
| Terminazione | Morsetto |
| Materiale custodia | Wemid |
| Tensione nominale | 800 V |
| Lunghezza | 64mm |
| Larghezza | 6.1mm |
| Altezza | 43.5mm |
| Massima temperatura operativa | +100°C |
| Minima temperatura operativa | -50°C |
- Tipo di connettore messa a terra: Guida DIN ZPE4
- Dimensione cavo: 26 → 10 AWG
- Colore: Verde
- Numero di vie: 2
- Terminazione: Morsetto
- Materiale custodia: Wemid
- Tensione nominale: 800 V
- Lunghezza: 64mm
- Larghezza: 6.1mm
- Altezza: 43.5mm
- Massima temperatura operativa: +100°C
- Minima temperatura operativa: -50°C
