Quando un pulsante non entra nel foro esistente, quando il pannello ha uno spessore fuori standard o quando serve integrare un componente nuovo in una postazione già cablata, la risposta quasi sempre non sta nel pulsante ma nell'adattatore. Gli adattatori e i sistemi di montaggio per interruttori a pulsante risolvono i problemi di incompatibilità dimensionale tra testa, corpo e supporto, e sono disponibili su Elexonik con consegna tramite corriere espresso in 3, 5 o 7 giorni lavorativi. Tecnici, installatori e responsabili manutenzione trovano qui ghiere di fissaggio, anelli di bloccaggio, kit di montaggio completi, adattatori a pannello e adattatori per guida DIN, selezionabili in base al diametro di foratura, allo spessore del pannello e al tipo di pulsante installato.
Elexonik lavora quotidianamente con installatori elettrici, manutentori industriali e uffici tecnici che gestiscono impianti con pulsanterie miste, spesso composte da componenti di marchi diversi e generazioni diverse. Su questa famiglia di prodotti il supporto tecnico pre-vendita è operativo: prima di processare un ordine complesso il team verifica la compatibilità tra adattatore e corpo pulsante, controlla il diametro di foro dichiarato e lo spessore utile del pannello, e segnala eventuali criticità prima della spedizione.
Cosa sono gli adattatori e i supporti per interruttori a pulsante
Gli adattatori e i componenti di montaggio per interruttori a pulsante sono elementi meccanici che consentono di installare, fissare e ancorare correttamente un pulsante al pannello di controllo o alla struttura portante dell'impianto. Non hanno funzione elettrica diretta, ma condizionano in modo determinante la stabilità, la tenuta nel tempo e la conformità dell'installazione: un pulsante mal fissato per via di una ghiera sottodimensionata o di un adattatore incompatibile perde allineamento, si allenta per vibrazione e può compromettere la leggibilità della funzione da parte dell'operatore.
Questa categoria è parte della struttura Interruttori a pulsante e accessori, che raccoglie tutti i componenti necessari per costruire o integrare una postazione di comando completa all'interno della più ampia gamma Interruttori e Pulsanti disponibile a catalogo su Elexonik.
Le famiglie di prodotto disponibili
Il catalogo degli adattatori e sistemi di montaggio per pulsanti comprende famiglie tecnicamente distinte, ciascuna con un ruolo specifico nell'installazione:
- Kit di montaggio: confezioni che includono ghiera, anello di fissaggio e, in alcuni casi, guarnizione di tenuta. Semplificano l'approvvigionamento quando si deve installare un pulsante nuovo su un pannello vergine o sostituire un componente su una postazione esistente.

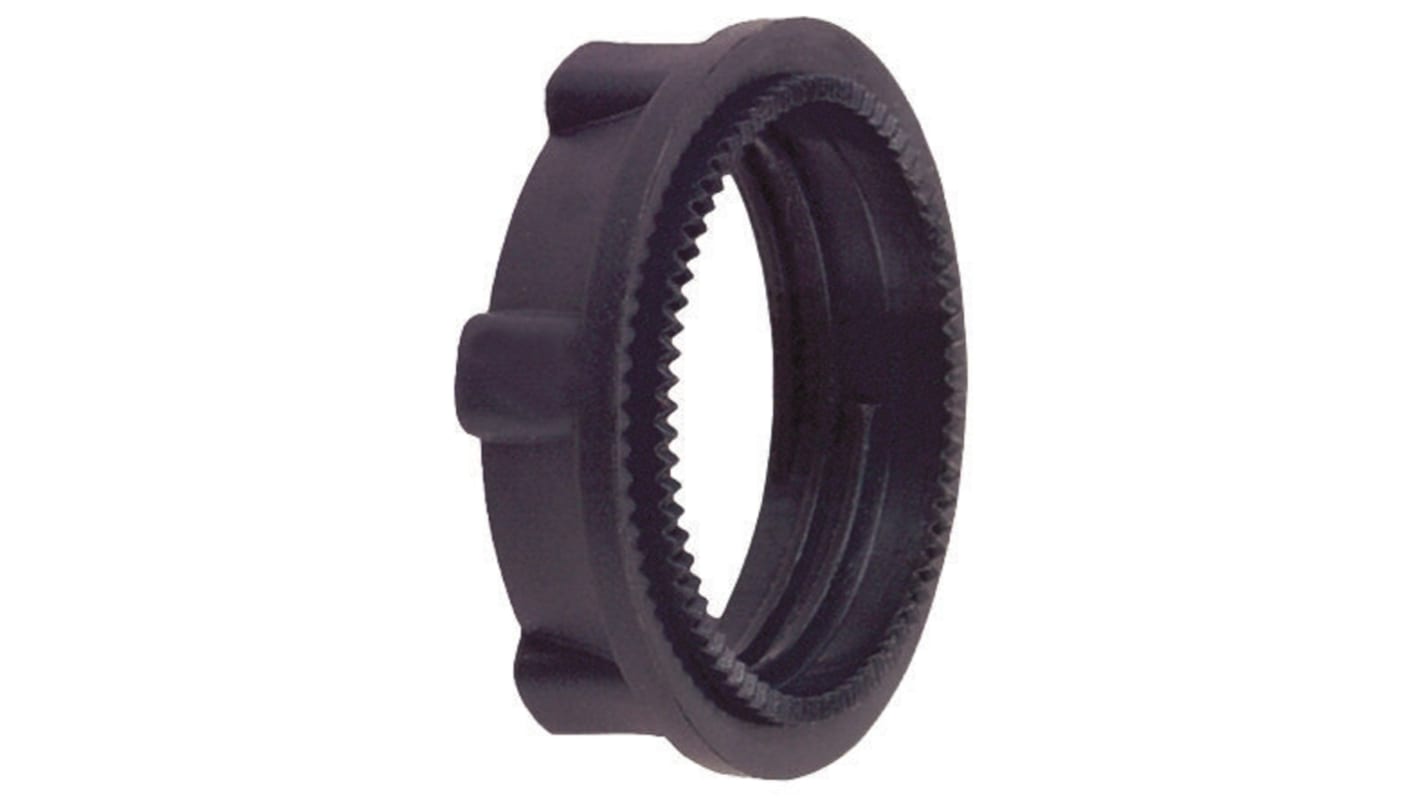

- Ghiere e anelli di fissaggio: elementi di bloccaggio che si avvitano sul corpo del pulsante dal retro del pannello per immobilizzarlo. Disponibili in versioni metriche e in versioni per forature in pollici, in materiale plastico e metallico.
- Adattatori per montaggio a pannello: componenti che risolvono la discrepanza tra il diametro del pulsante e il diametro del foro esistente, o che permettono di installare un pulsante da 22 mm in una foratura da 30 mm e viceversa, senza riforare il pannello.

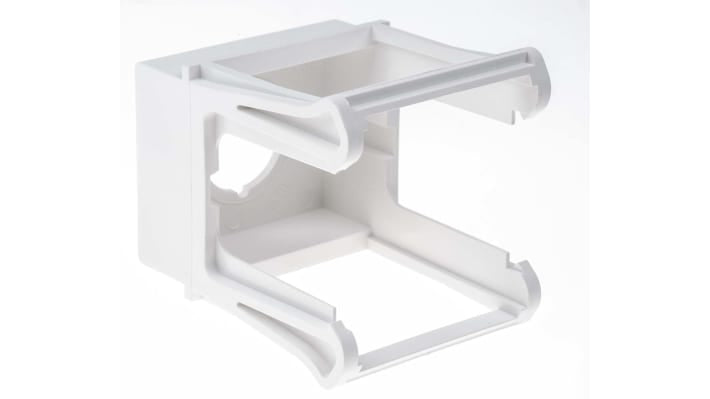

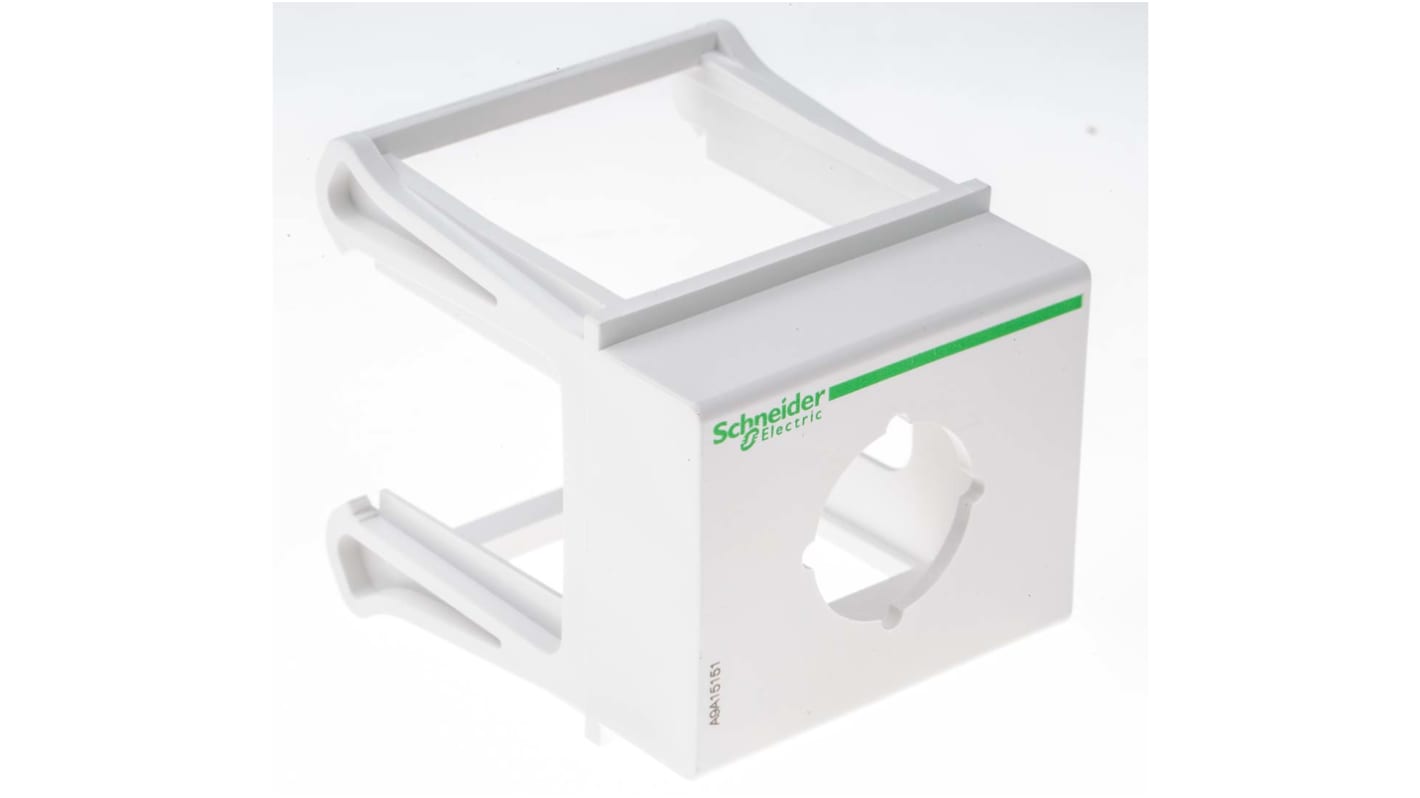

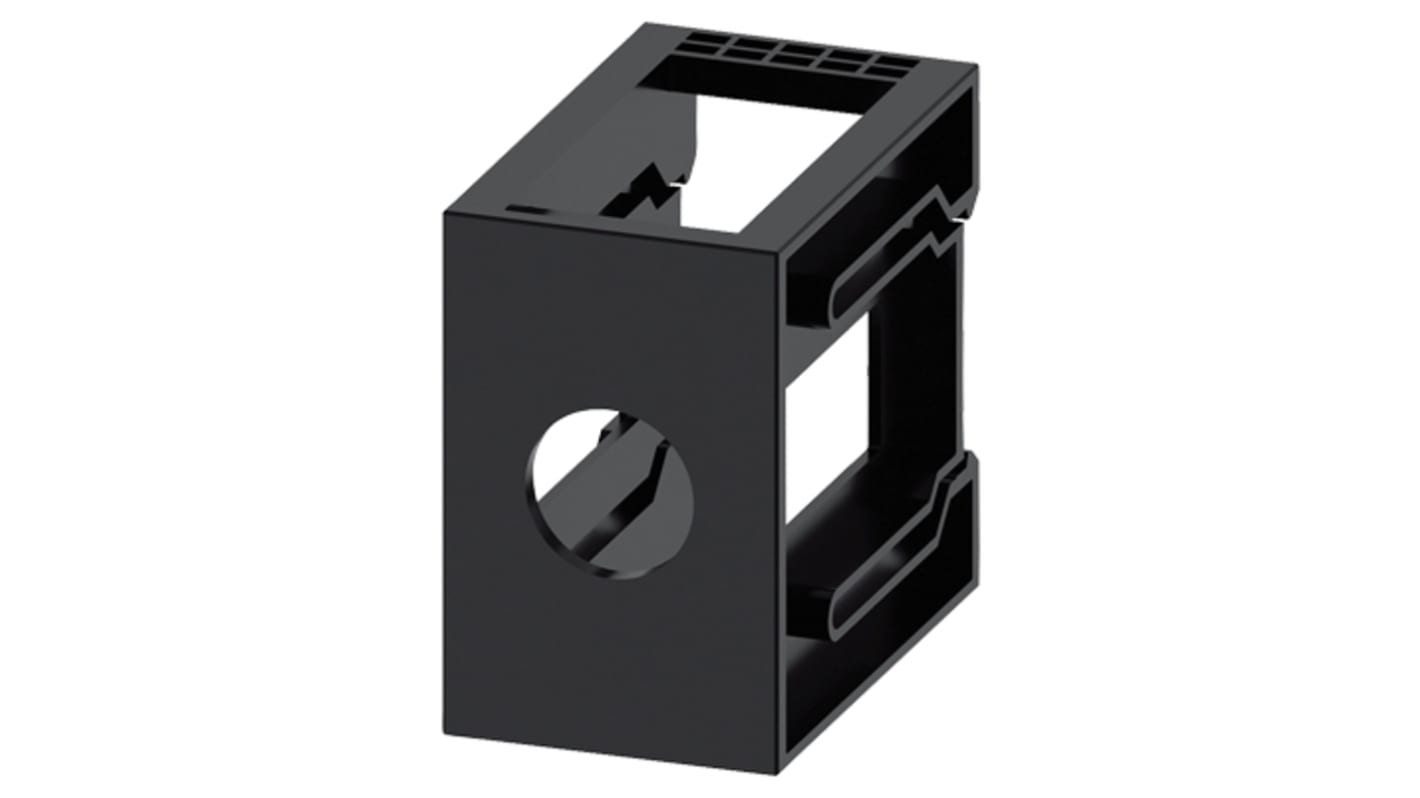

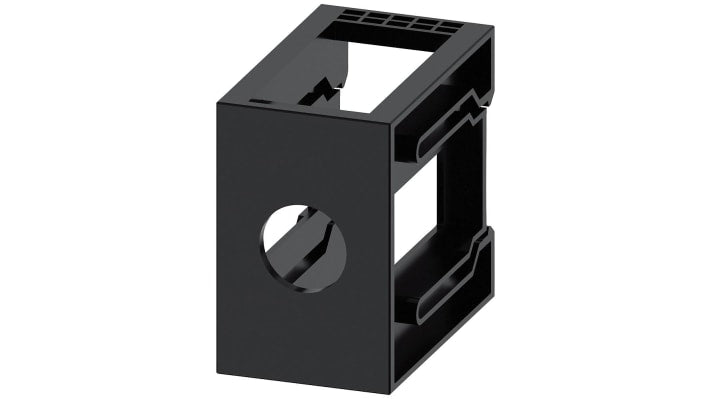

- Adattatori per guida DIN: soluzioni per installare pulsanti su guida DIN standard EN 60715 invece che su pannello forato, utili in quadri elettrici dove lo spazio sul pannello frontale è limitato o dove si preferisce una struttura modulare smontabile.
- Supporti e staffe: elementi strutturali per il fissaggio del pulsante su superfici non standard, su profilati, su bracci orientabili o su strutture di macchina non piane.
Come scegliere l'adattatore o il kit di montaggio corretto
La selezione di un adattatore o di un sistema di montaggio per pulsanti non è una scelta accessoria: un errore in questa fase costringe a riordinare il componente, ritarda l'installazione e, nei casi peggiori, rende necessario riforare il pannello. Questi sono i criteri da verificare prima di ordinare:
Diametro di foratura e diametro del pulsante
Verifica il diametro del foro sul pannello (tipicamente 22 mm, 30 mm o valori in pollici come 1/2", 3/4", 1") e il diametro nominale del pulsante da installare. Se i due valori non corrispondono, stai cercando un adattatore di riduzione o di ampliamento, non una ghiera standard. Controlla che il diametro dichiarato sull'adattatore si riferisca al foro pannello e non al corpo del pulsante: i costruttori non sono uniformi su questo punto e l'errore è frequente.
Spessore del pannello e lunghezza del filetto
Lo spessore utile del pannello condiziona la lunghezza minima necessaria del filetto di fissaggio e la coppia di serraggio applicabile. Pannelli molto sottili (sotto i 2 mm) richiedono ghiere con filettatura fine o soluzioni di bloccaggio alternative; pannelli spessi (oltre 6-8 mm) possono rendere inaccessibile il dado di serraggio dal retro. Misura sempre lo spessore reale prima di selezionare il kit.
Materiale e ambiente di installazione
Per installazioni in ambienti con vibrazioni continue, cicli termici o presenza di agenti chimici, privilegia adattatori in materiale metallico (acciaio inox o alluminio pressofuso) rispetto alle versioni in materiale plastico. Le versioni plastiche sono adeguate per ambienti civili o per pannelli protetti, ma in applicazioni industriali pesanti cedono più rapidamente sotto fatica meccanica. Verifica anche la compatibilità del materiale con eventuali detergenti o solventi usati nelle procedure di pulizia dell'impianto.
Compatibilità con il corpo del pulsante installato
Non tutti gli adattatori sono universali. Alcune ghiere e alcuni kit di montaggio sono progettati per una specifica serie di pulsanti di un determinato costruttore e non sono intercambiabili con serie diverse, anche dello stesso marchio. Quando si ordina un ricambio o un componente integrativo, verifica sempre il codice della serie del pulsante già installato. Elexonik verifica la compatibilità tra adattatore e corpo pulsante prima di processare ordini su richiesta di verifica tecnica.
Tipo di montaggio: pannello forato o guida DIN
Se stai integrando un pulsante in un quadro elettrico modulare, valuta la versione con adattatore per guida DIN: consente di evitare la foratura del pannello frontale, rende il componente smontabile senza utensili e semplifica le operazioni di manutenzione. Per quadri con pannello fisso e postazioni di comando tradizionali, il montaggio a pannello rimane la soluzione standard.
Errori ricorrenti nella selezione e nell'installazione
Il caso del diametro apparentemente uguale
L'errore più frequente in questa categoria riguarda la confusione tra il diametro nominale del pulsante e il diametro del foro di installazione. Un pulsante da 22 mm non richiede necessariamente un foro da 22 mm: il diametro di foratura varia in funzione della serie, del costruttore e del tipo di testa, e in alcuni casi il foro corretto è 22,5 mm o 23 mm. Quando un cliente ci contatta per trovare una ghiera di ricambio su un pulsante già installato, la prima cosa che verifichiamo è il diametro reale del foro nel pannello, non il diametro nominale dichiarato sulla testa del pulsante. La differenza di mezzo millimetro basta a rendere la ghiera inutilizzabile o a provocare un fissaggio instabile.
Adattatori da 30 mm a 22 mm: la direzione conta

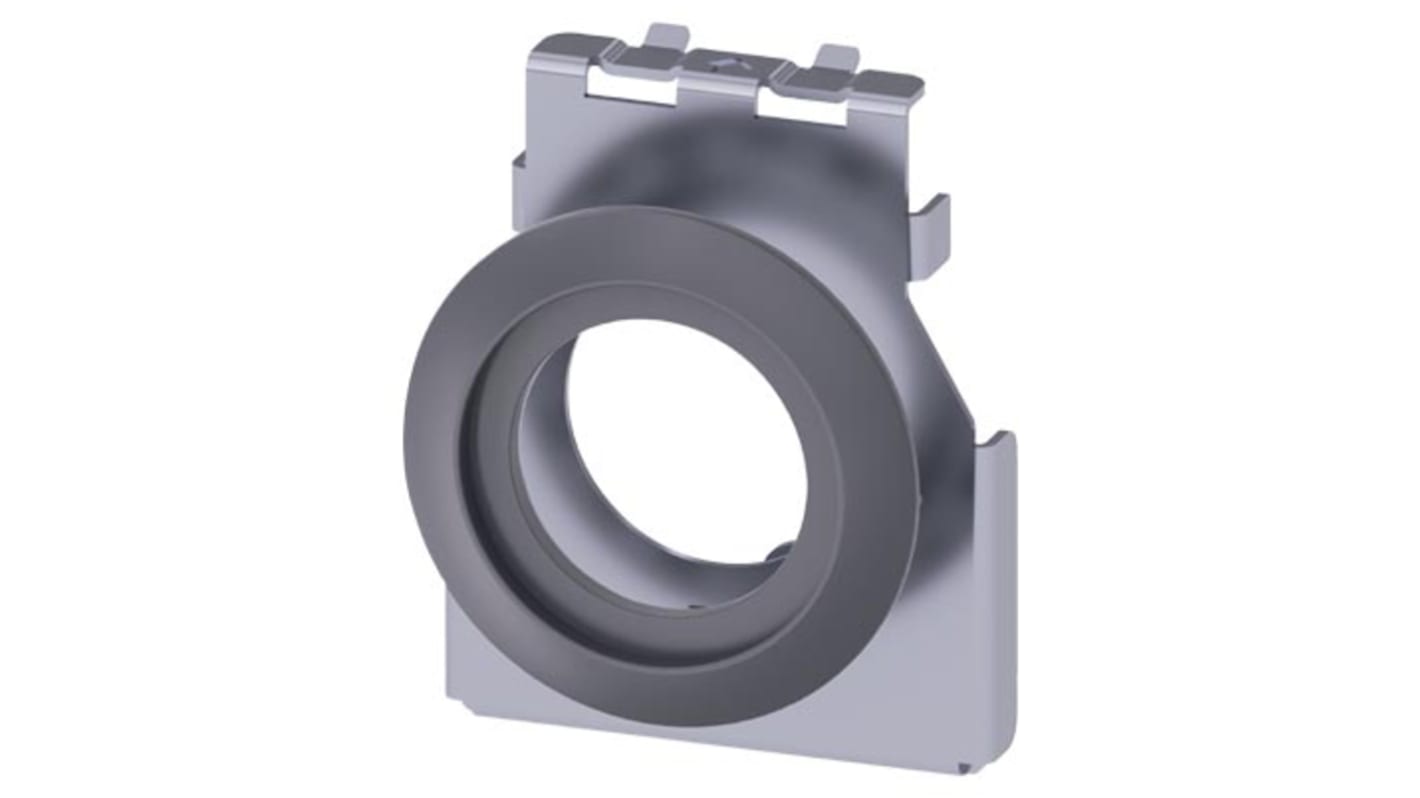

Un problema ricorrente riguarda l'ordine di adattatori per riduzione quando si vuole installare un pulsante da 22 mm in un foro da 30 mm (per esempio su una pulsantiera esistente predisposta per componenti di formato maggiore). In questo caso l'adattatore corretto è un riduttore specifico per quella combinazione dimensionale: non è possibile usare una ghiera standard da 22 mm in un foro da 30 mm sperando che tenga. Il riduttore deve appoggiarsi correttamente sul bordo del foro grande e immobilizzare il pulsante piccolo al suo interno senza gioco radiale.
Spessore del pannello trascurato in fase di ordine
Un altro scenario ricorrente: si ordina un kit di montaggio senza verificare lo spessore del pannello, e si scopre in cantiere che la ghiera in dotazione è troppo corta per emergere dal retro e consentire il serraggio. Su pannelli in acciaio verniciato di 3-4 mm il problema non si pone quasi mai, ma su pannelli compositi, su sportelli con guarnizione integrata o su strutture in materiale plastico stampato lo spessore totale può superare i 10 mm e richiedere una ghiera a filettatura lunga o una soluzione di fissaggio alternativa.
Applicazioni tipiche e contesti d'uso
Sostituzione su impianti esistenti
L'applicazione più comune per questa famiglia di prodotti è la sostituzione di componenti su pulsantiere e pannelli già installati. Quando un pulsante si rompe o viene sostituito per aggiornamento funzionale, raramente si riesce a trovare un ricambio identico con la stessa serie e lo stesso formato: spesso il costruttore ha aggiornato la linea, il codice è fuori produzione o la nuova versione ha dimensioni leggermente diverse. Gli adattatori di montaggio consentono di integrare il nuovo componente senza modificare il pannello, riducendo i tempi di fermo impianto. Per chi gestisce la manutenzione di pulsantiere su macchine utensili, linee di assemblaggio o impianti di movimentazione, tenere a scorta kit di montaggio nelle taglie più comuni è una buona pratica.
Installazione su quadri modulari e quadri di distribuzione
Negli impianti industriali dove i quadri elettrici sono strutturati su guida DIN, gli adattatori per guida DIN consentono di integrare pulsanti di comando direttamente nel quadro senza forare il pannello frontale. Questa soluzione è particolarmente apprezzata in ambienti dove la configurazione del quadro cambia frequentemente o dove si vogliono evitare interventi meccanici sul pannello. I pulsanti ordinari, le pulsantiere e le pulsantiere vuote disponibili nel catalogo Elexonik si abbinano frequentemente a questi sistemi di montaggio.
Integrazione di pulsanti di emergenza in postazioni esistenti
Su impianti che devono essere adeguati alle normative di sicurezza macchine, i pulsanti di arresto di emergenza vengono spesso aggiunti a pulsantiere già esistenti. Se il foro disponibile non è della dimensione corretta per il fungo di emergenza selezionato, un adattatore di riduzione o di ampliamento consente l'installazione senza modifiche strutturali al quadro, rispettando i vincoli dimensionali richiesti dalla norma IEC 60947-5-5 per i dispositivi di comando di emergenza.
Macchine utensili, nastri trasportatori e impianti di processo
In contesti ad alta intensità di utilizzo - presse, centri di lavoro, linee di confezionamento, impianti chimici - i pulsanti di comando sono soggetti a sollecitazioni meccaniche continue. Gli adattatori in materiale metallico con serraggio rinforzato garantiscono che il pulsante rimanga solidale al pannello anche dopo migliaia di cicli di pressione e in presenza di vibrazioni trasmesse dalla struttura macchina. La scelta del materiale dell'adattatore in questi contesti non è estetica ma funzionale.
Compatibilità, accessori correlati e componenti da abbinare
Gli adattatori e i sistemi di montaggio lavorano sempre in abbinamento con altri componenti della stessa postazione di comando. Prima di completare l'ordine, verifica la disponibilità e la compatibilità di:
- Teste per pulsante: le teste per pulsante determinano il diametro nominale e il tipo di fissaggio richiesto; l'adattatore deve essere scelto in coerenza con la testa selezionata.
- Attuatori: gli attuatori per interruttori a pulsante si collegano alla testa e al corpo: se si usa un adattatore di riduzione, verifica che lo spazio disponibile all'interno dell'adattatore sia sufficiente per ospitare l'attuatore senza interferenze.
- Coperchi e protezioni: i coperchi per interruttori a pulsante e le protezioni e cover si montano sul corpo del pulsante dal lato frontale del pannello; in presenza di un adattatore di riduzione, verifica che la flangia della protezione copra anche il bordo dell'adattatore.

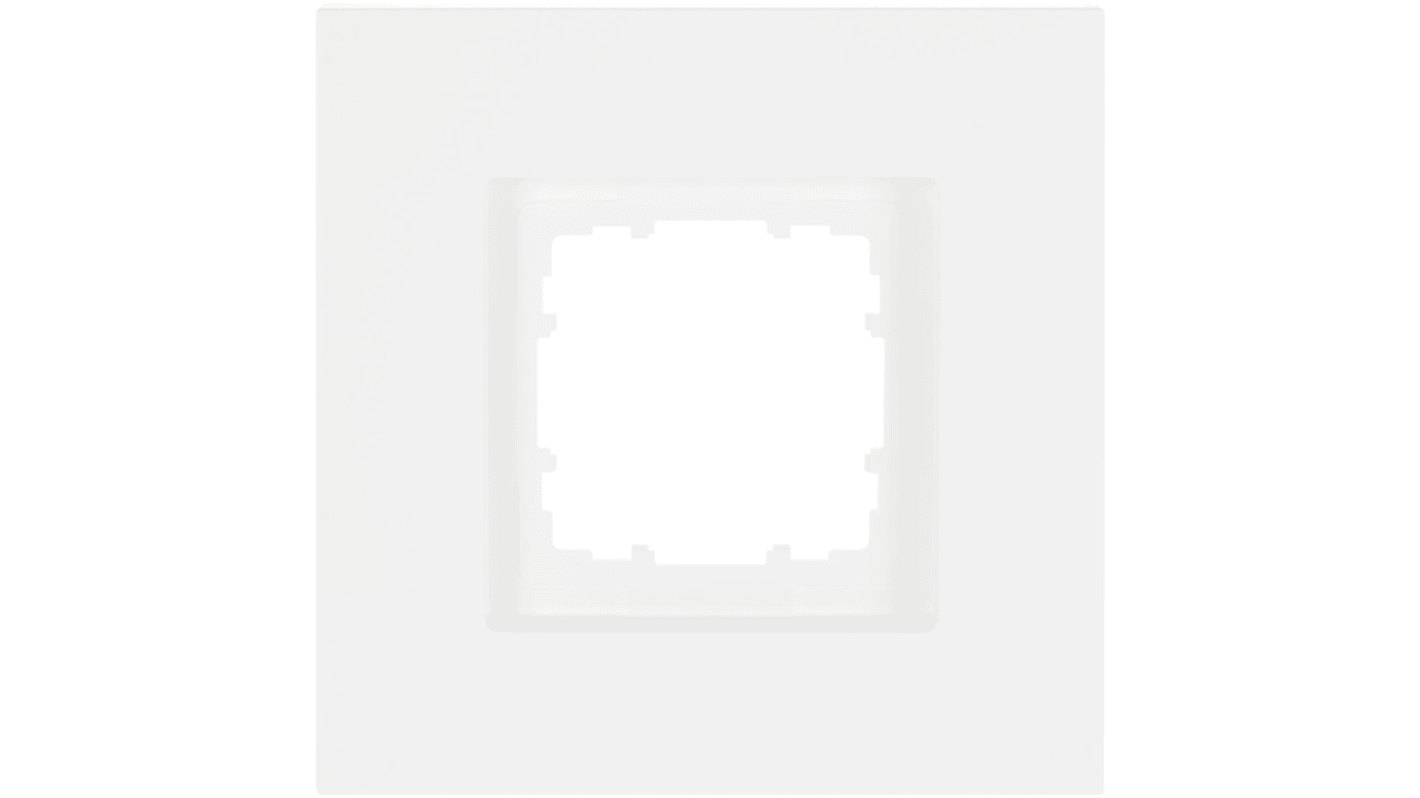

- Cornici: le cornici per interruttori a pulsante vengono spesso usate in combinazione con adattatori quando si vuole dare un aspetto uniforme a postazioni con pulsanti di dimensioni diverse.
- Lenti: le lenti per interruttori a pulsante utilizzate su versioni luminose richiedono che l'adattatore non ostruisca la finestra ottica della testa.
Per le installazioni che includono componenti luminosi, verifica anche la disponibilità di lampade e LED per interruttori a pulsante compatibili con la serie selezionata.
Per chi gestisce pulsantiere con più funzioni di comando, il catalogo Elexonik include anche blocchi contatto ed elementi luminosi per pulsanti, selezionabili in base alla configurazione elettrica richiesta.
Normative di riferimento e conformità dell'installazione
Gli adattatori e i sistemi di montaggio per pulsanti non sono soggetti a certificazione elettrica autonoma, ma la loro scelta incide sulla conformità complessiva dell'installazione rispetto alle norme applicabili. Due standard sono direttamente pertinenti:
La IEC 60947-5-1 (Apparecchiature a bassa tensione - Dispositivi di comando e circuiti di manovra) definisce i requisiti meccanici per il montaggio e il fissaggio degli organi di comando sui pannelli, incluse le prescrizioni sulle forze di serraggio e sulla resistenza alle vibrazioni. Un adattatore che non garantisce il bloccaggio adeguato rende l'intera postazione non conforme, indipendentemente dalla qualità del pulsante installato.
La IEC 60204-1 (Sicurezza del macchinario - Equipaggiamento elettrico delle macchine) stabilisce requisiti sull'accessibilità e sulla stabilità degli organi di comando sulle macchine industriali. Per le installazioni che devono rispettare la Direttiva Macchine, la scelta del sistema di montaggio deve garantire che il pulsante rimanga solidale alla struttura anche in condizioni di vibrazione prolungata e che le operazioni di manutenzione possano essere eseguite in sicurezza.
Per le postazioni che includono pulsanti di emergenza, la norma IEC 60947-5-5 impone requisiti specifici di accessibilità e visibilità che condizionano anche la scelta del tipo di adattatore e della posizione di montaggio. Se stai progettando una nuova postazione di emergenza o integrando un fungo di arresto su un pannello esistente, il team Elexonik è disponibile per verificare la compatibilità della soluzione prima dell'ordine.
I brand disponibili per adattatori e montaggio pulsanti
- Siemens - Produce adattatori e kit di montaggio specifici per le serie SIRIUS ACT, con ghiere metriche in materiale plastico e metallico, adattatori di riduzione da 30 mm a 22 mm e componenti di montaggio per guida DIN. I componenti Siemens per questa categoria garantiscono la piena compatibilità con le teste e i blocchi contatto della stessa serie, riducendo il rischio di incompatibilità dimensionale in fase di assemblaggio.
- Schneider Electric - Offre adattatori e sistemi di fissaggio per le serie Harmony, disponibili in versioni per montaggio a pannello standard e per installazione su guida DIN. La linea include adattatori specifici per ambienti con requisiti IP elevati, con guarnizioni integrate che mantengono la tenuta dell'intera postazione anche dopo la sostituzione del pulsante.
- ABB - Propone componenti di montaggio per le serie di pulsantistica industriale, con soluzioni dedicate per applicazioni in ambienti con vibrazioni intense e per installazioni su macchine che richiedono la conformità alla norma IEC 60204-1. I kit ABB includono tipicamente ghiera, guarnizione di tenuta e istruzioni di torque di serraggio verificate.
- Lovato - Fornisce adattatori e accessori di montaggio per la propria linea di pulsanti industriali, con una gamma particolarmente ampia di riduzioni dimensionali. La documentazione tecnica disponibile per i prodotti Lovato include le tabelle di compatibilità tra adattatori e serie di pulsanti, utili per la verifica pre-ordine su impianti con pulsanterie miste.
Domande frequenti su adattatori e montaggio per pulsanti industriali
Come si sceglie la ghiera di fissaggio corretta per un pulsante industriale?
La ghiera di fissaggio si sceglie in base a tre parametri: il diametro nominale del corpo del pulsante (tipicamente 22 mm o 30 mm), lo spessore del pannello di installazione e il materiale richiesto dall'ambiente (plastica per ambienti civili o protetti, metallo per installazioni industriali con vibrazioni o agenti chimici). Verifica sempre il diametro reale del foro nel pannello prima di ordinare: la differenza di mezzo millimetro rispetto al diametro nominale dichiarato dalla casa costruttrice è sufficiente a rendere la ghiera inutilizzabile o a provocare un fissaggio instabile nel tempo.
Posso installare un pulsante da 22 mm in un foro da 30 mm senza riforare il pannello?
Sì, utilizzando un adattatore di riduzione specifico per la combinazione 30 mm - 22 mm. L'adattatore si appoggia sul bordo del foro esistente e funge da sede per il pulsante di formato inferiore. È importante che l'adattatore scelto sia dimensionato per quel preciso abbinamento e che il gioco radiale tra pulsante e adattatore sia entro le tolleranze previste dal costruttore. Non è possibile compensare la differenza dimensionale con la ghiera standard del pulsante: serve un componente specifico. Se non sei sicuro della compatibilità, il team Elexonik verifica la soluzione prima dell'ordine.
Gli adattatori per guida DIN sono compatibili con qualsiasi tipo di pulsante?
No. Gli adattatori per guida DIN sono generalmente progettati per specifiche serie di pulsanti del costruttore e non sono universali. Prima di ordinare, verifica che l'adattatore sia dichiarato compatibile con la serie del pulsante che vuoi installare. Alcuni adattatori per guida DIN supportano solo pulsanti con corpo a vite frontale, altri richiedono una testa con flangia specifica. Elexonik dispone di adattatori per guida DIN per le principali serie di pulsantistica industriale disponibili a catalogo e il supporto tecnico pre-vendita è disponibile per verificare la compatibilità con il tuo impianto.
Elexonik gestisce la fornitura di adattatori e kit di montaggio per pulsanti fuori produzione?
Sì. È uno dei casi più frequenti su questa famiglia di prodotti: pulsanti ancora funzionanti su impianti datati che richiedono la sostituzione del solo sistema di montaggio, spesso con codici non più disponibili nei canali standard. Il team Elexonik verifica la disponibilità di equivalenti compatibili, confronta le dimensioni critiche con la documentazione tecnica originale e segnala eventuali differenze dimensionali prima della conferma dell'ordine. Per ricambi urgenti o componenti difficili da reperire, è possibile contattarci direttamente tramite la pagina contatti o via WhatsApp per una risposta rapida.
Ordina con supporto tecnico: spedizioni rapide e assistenza pre-vendita
Per installatori e manutentori che lavorano su impianti con pulsanterie esistenti, la selezione di un adattatore o di un kit di montaggio corretto fa la differenza tra un intervento risolto in giornata e un secondo ordine. Elexonik mette a disposizione un supporto tecnico pre-vendita attivo per questa categoria: se hai dubbi sulla compatibilità dimensionale, sullo spessore del pannello o sulla serie del pulsante installato, puoi contattarci tramite la pagina contatti o direttamente su WhatsApp prima di finalizzare l'ordine.
Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in base alla disponibilità del materiale. Per i componenti di montaggio urgenti, segnalalo al momento dell'ordine: verifichiamo la giacenza e ti comunichiamo i tempi precisi prima della conferma.
Oltre alla fornitura, Elexonik offre un servizio di riparazione e assistenza tecnica su componenti industriali: se stai gestendo una sostituzione complessa o hai bisogno di supporto post-vendita su un ordine precedente, trovi tutte le informazioni nella pagina dedicata alle riparazioni e all'assistenza tecnica. I prodotti acquistati sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere meglio Elexonik e il nostro approccio alla distribuzione tecnica, visita la pagina chi siamo.
