Ventose pneumatiche
24 prodotti
Visualizzi 1 - 24 di 24 prodotti
Cosa sono le ventose pneumatiche?
Le ventose pneumatiche, note anche come ventose a depressione per automazione, sono componenti fondamentali nei sistemi di manipolazione industriale. Il loro funzionamento si basa sulla creazione di una differenza di pressione tra la superficie interna della ventosa e l'ambiente esterno. Sfruttando un generatore di vuoto, l'aria viene aspirata dall'interno della coppa, facendola aderire saldamente all'oggetto da movimentare. Questo principio permette una presa sicura e affidabile, con il vantaggio di essere non invasivo e delicato sulla superficie dei prodotti.
Grazie alla loro versatilità, le ventose pneumatiche sono ideali per sollevare, posizionare e movimentare un'ampia varietà di oggetti, adattandosi a forme, dimensioni e materiali diversi. Nel catalogo Elexonik è disponibile una selezione completa di ventose pneumatiche progettate per rispondere alle esigenze specifiche dell'automazione industriale, garantendo efficienza e precisione nei processi produttivi.
Tipi di ventose pneumatiche
La scelta della ventosa corretta dipende da numerosi fattori applicativi. Le ventose si differenziano principalmente per materiale, forma, dimensione e tipo di attacco.
Materiale (NBR, silicone, poliuretano ecc.)
Il materiale della ventosa è cruciale per garantire la compatibilità con il pezzo da manipolare e l'ambiente di lavoro. I materiali più comuni includono:
- NBR (Gomma Nitrilica): È un materiale molto diffuso per la sua buona resistenza a oli e grassi. Ideale per la movimentazione di lamiere unte o componenti meccanici. Ha un'ottima elasticità e resistenza all'usura.
- Silicone: Adatto per applicazioni ad alte temperature e nel settore alimentare o farmaceutico, in quanto spesso conforme alle normative FDA. È molto flessibile ma meno resistente all'usura rispetto ad altri materiali.
- Poliuretano (PU): Offre un'eccellente resistenza all'abrasione, agli oli e all'ozono. È la scelta preferita per la manipolazione di oggetti con superfici ruvide o abrasive, come cartone o legno.
- Altri materiali: Esistono anche ventose in materiali specifici come EPDM per la resistenza agli agenti atmosferici o Viton (FKM) per un'elevata resistenza chimica e termica.
Forma (piatta, a soffietto, rotonda, ovale, rettangolare)
La geometria della ventosa influenza la sua capacità di adattarsi alla superficie dell'oggetto.
- Ventose piatte: Sono la soluzione ideale per la presa di oggetti con superfici piane, lisce e rigide, come lastre di vetro o pannelli metallici. Offrono massima stabilità e forza di sollevamento.
- Ventose a soffietto (da 1.5 a più soffietti): Grazie alla loro struttura flessibile, sono perfette per superfici irregolari, curve o inclinate. Permettono inoltre di compensare dislivelli in altezza e di effettuare un prelievo più delicato.
- Ventose rotonde, ovali e rettangolari: Le ventose rotonde sono le più comuni e versatili. Le forme ovali o rettangolari sono invece indicate per la manipolazione di oggetti lunghi e stretti, dove è necessario distribuire la forza di presa su una superficie maggiore.
Diametro/Dimensioni
La dimensione della ventosa è direttamente correlata alla forza di tenuta che può generare. Il nostro catalogo offre un'ampia gamma di diametri, da pochi millimetri per la componentistica elettronica fino a diverse centinaia di millimetri per la movimentazione di carichi pesanti. La scelta della dimensione corretta è fondamentale e deve essere calcolata in base al peso, alle dimensioni e alla porosità dell'oggetto da manipolare.

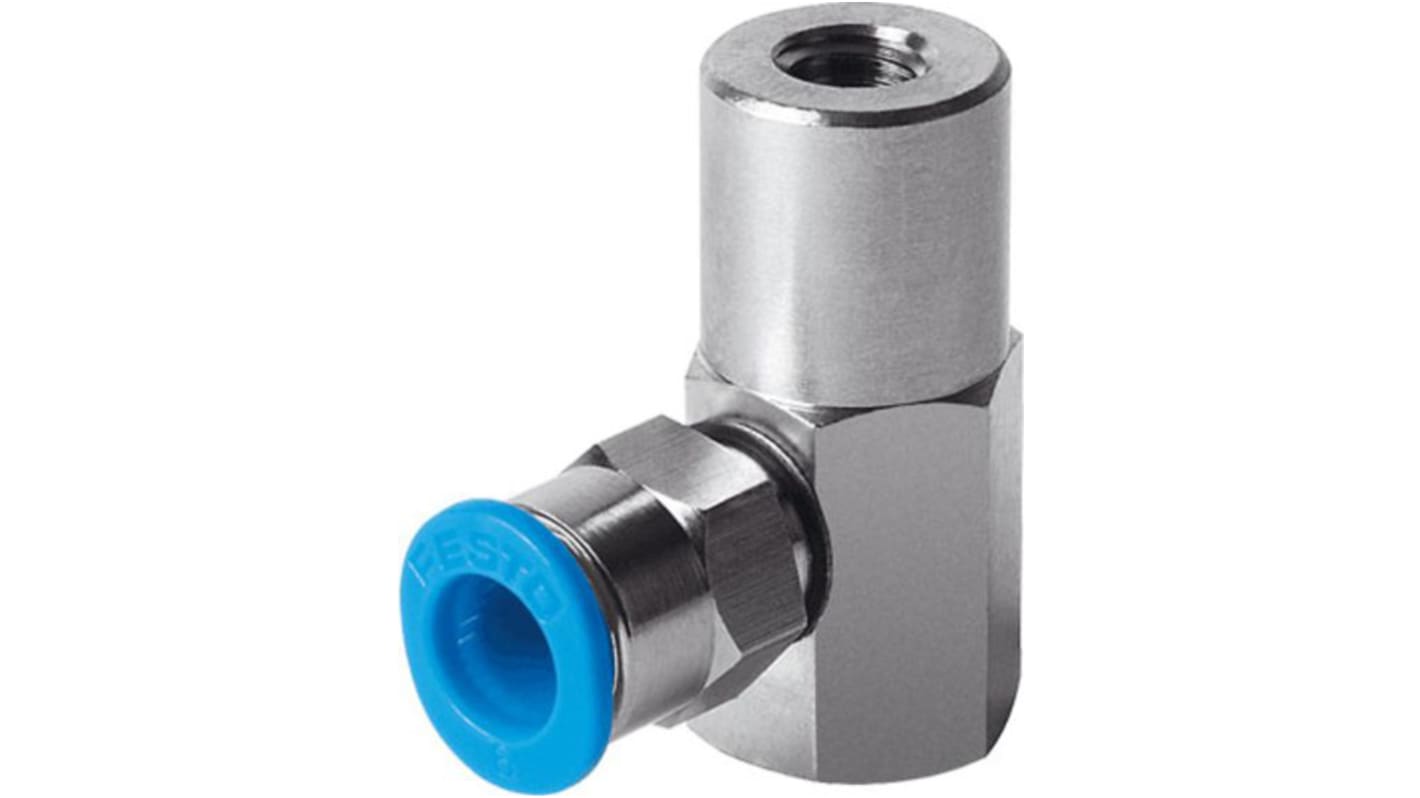

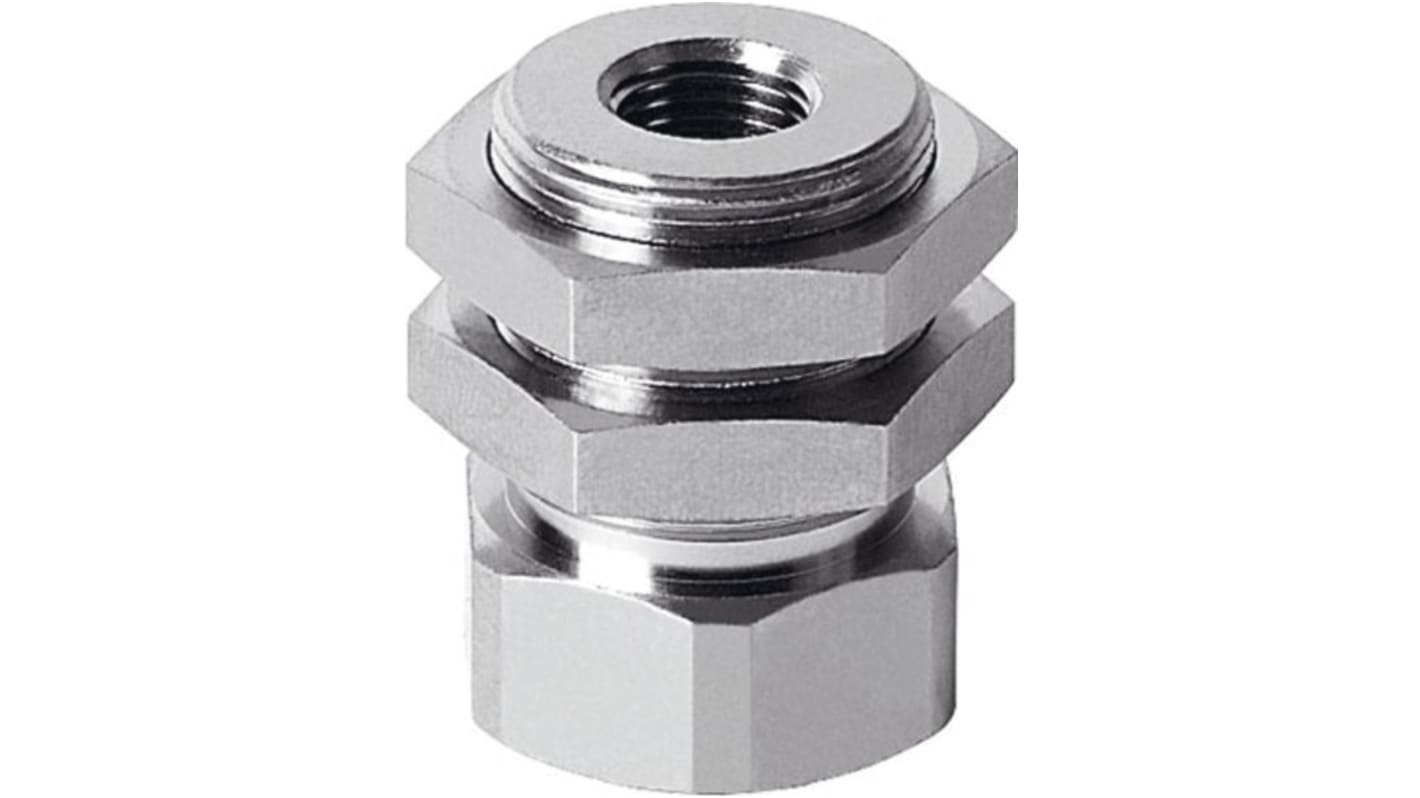

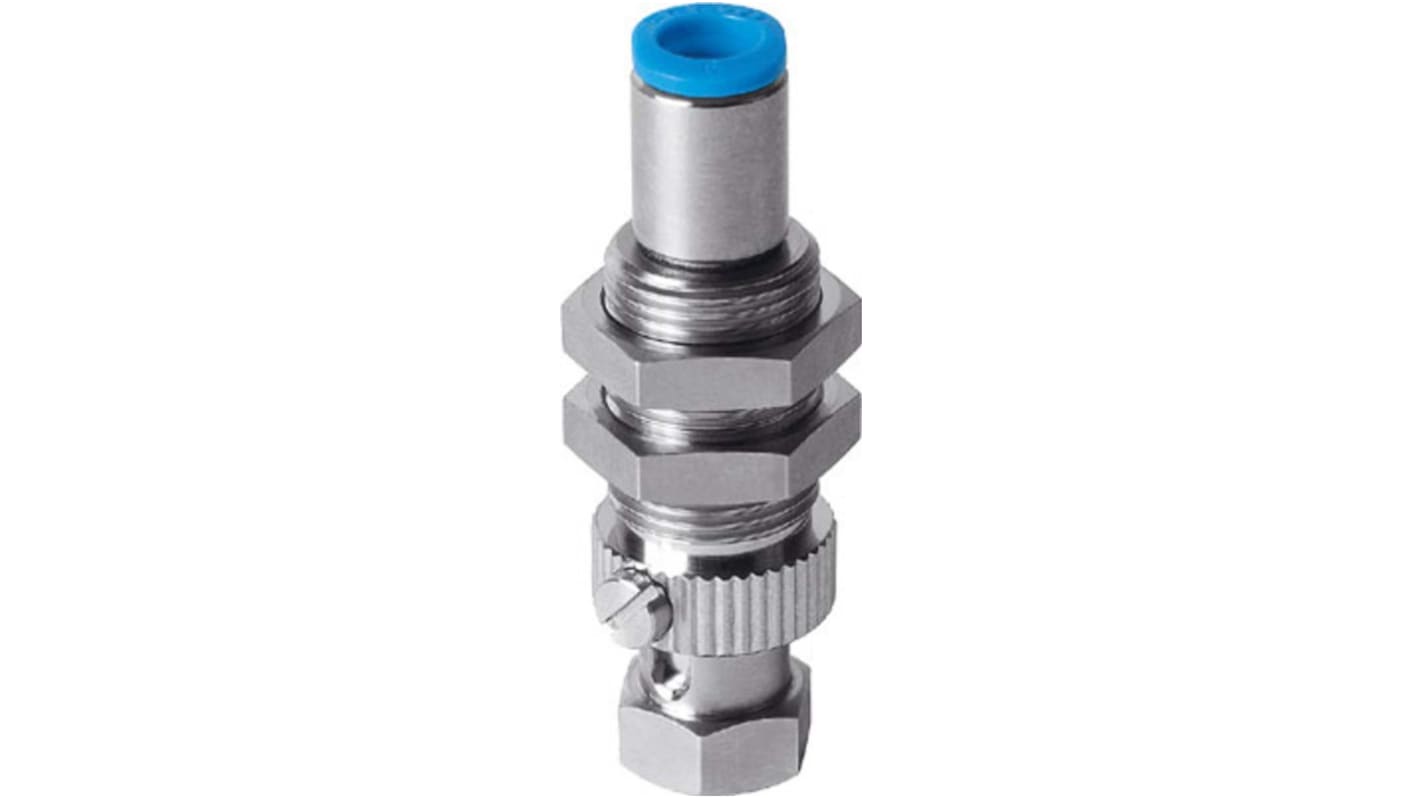

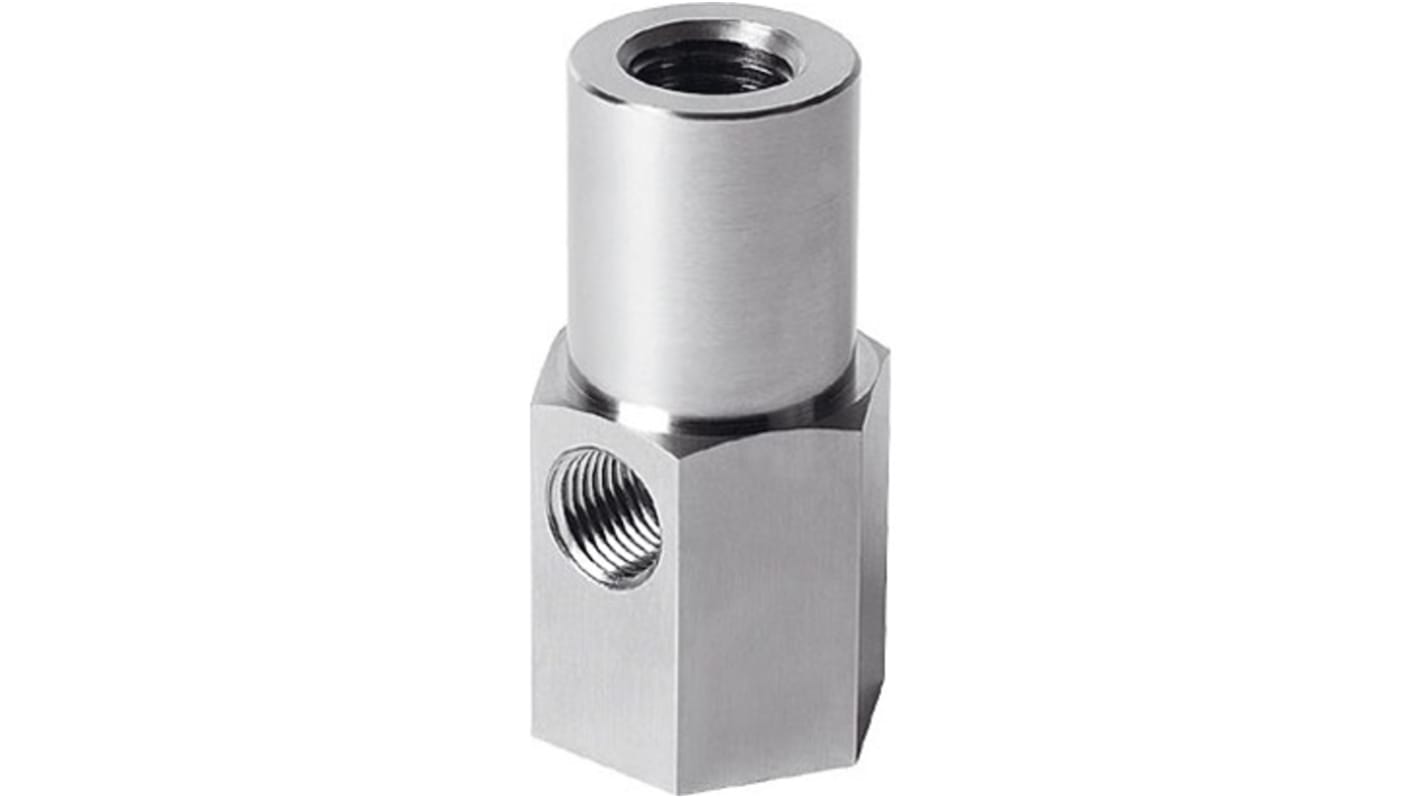

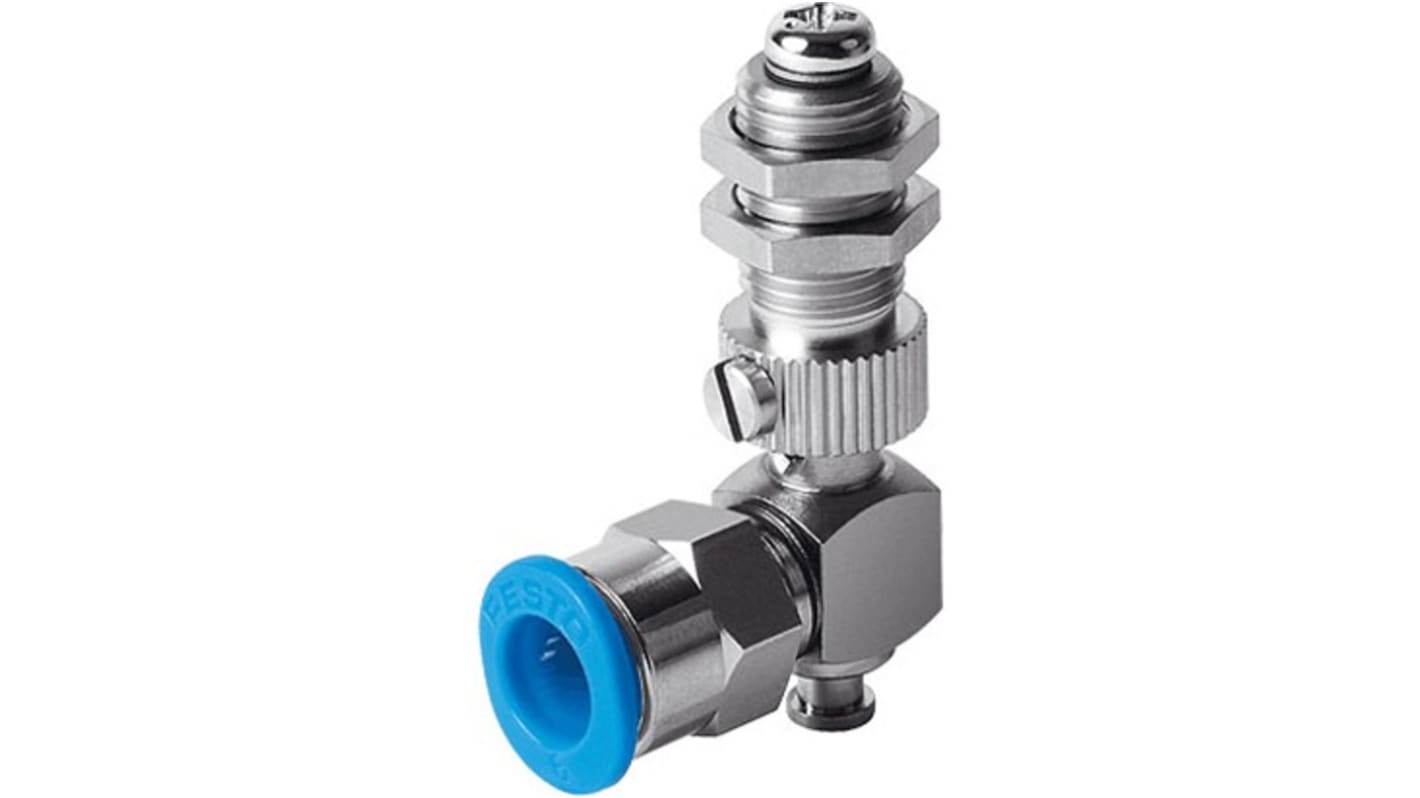

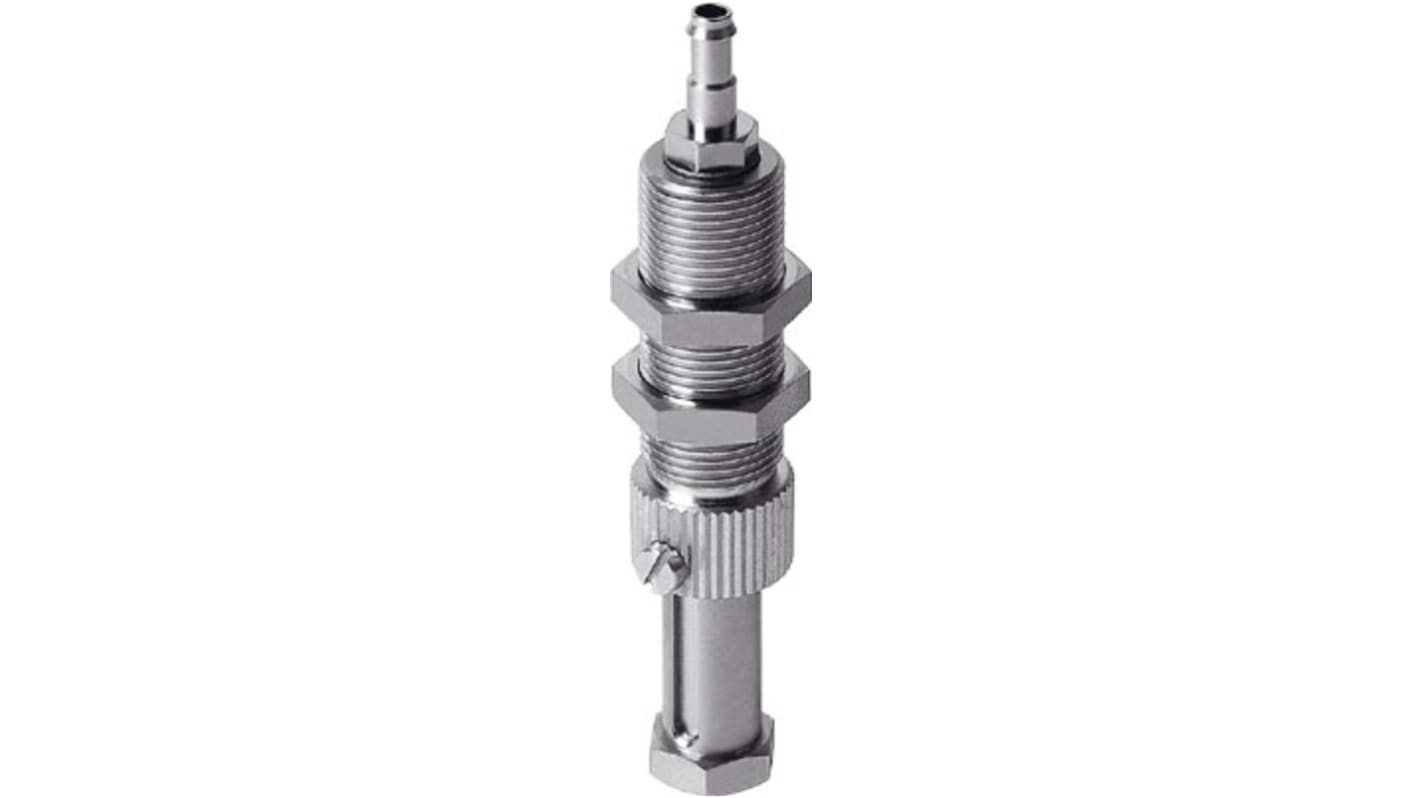

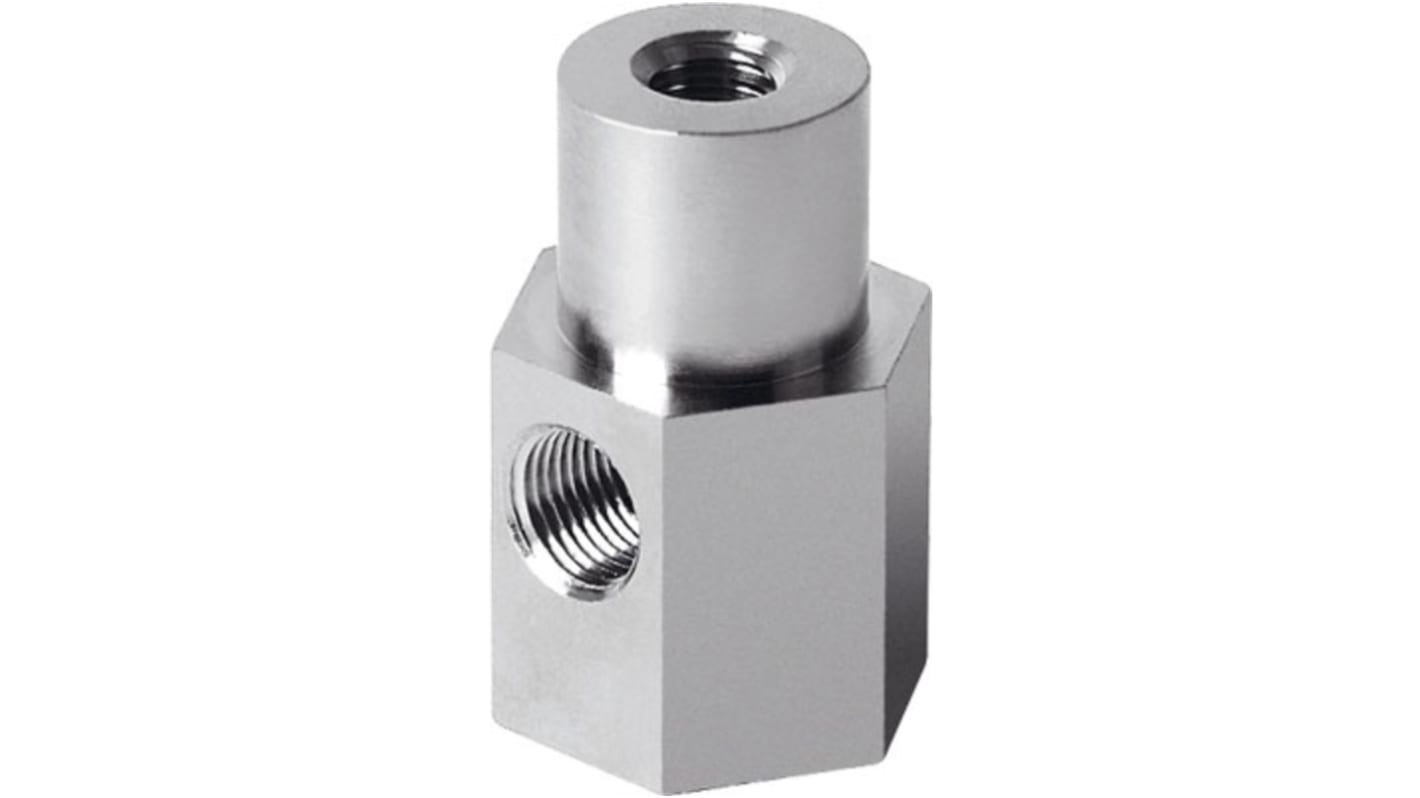

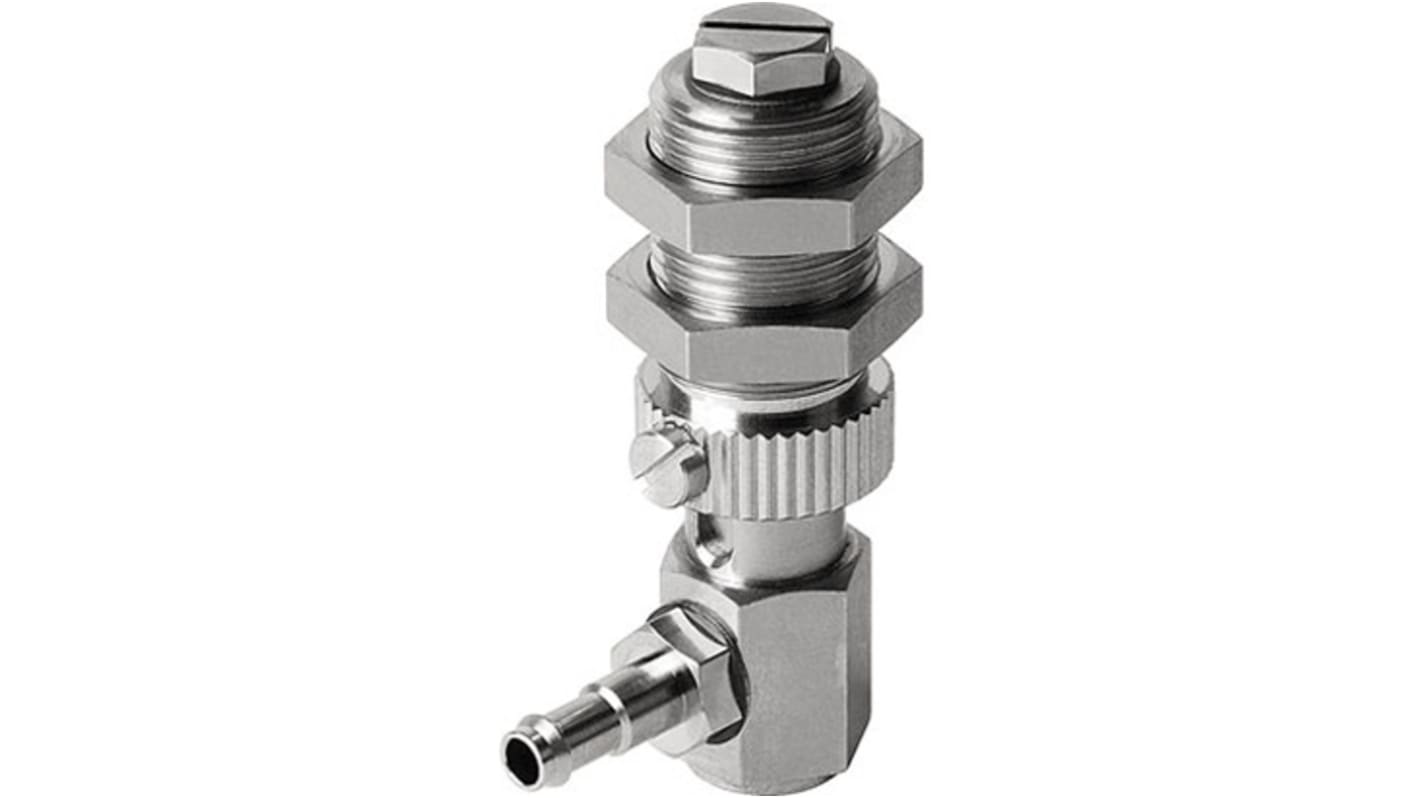

Tipo di attacco
Le ventose sono collegate al sistema pneumatico tramite supporti o raccordi. I tipi di attacco più comuni sono filettati (maschio o femmina) o a innesto rapido. La scelta dipende dalla configurazione del sistema di presa e dalla necessità di una sostituzione rapida del componente.
Applicazioni delle ventose pneumatiche nell'automazione industriale
Le ventose pneumatiche sono impiegate in quasi tutti i settori dell'industria manifatturiera per la loro efficienza e affidabilità.
Movimentazione di oggetti
È l'applicazione più comune. Le ventose sono utilizzate per prelevare e spostare materiali come lastre di vetro, pannelli di legno, lamiere metalliche, componenti in plastica e sacchi. I settori di impiego spaziano dall'automotive alla lavorazione del legno, dalla logistica all'industria del bianco.
Robotica
Nei robot industriali, le ventose pneumatiche sono uno degli end-effector (organi di presa) più utilizzati. Consentono ai bracci robotici di eseguire operazioni di "pick and place" con alta velocità e precisione, prelevando oggetti da un nastro trasportatore per posizionarli in un imballaggio o in una stazione di assemblaggio.
Packaging e imballaggio
Nel settore del packaging, le ventose sono essenziali per la formatura di scatole di cartone, l'apertura di sacchetti, l'etichettatura e il posizionamento di prodotti all'interno delle confezioni. La loro delicatezza permette di manipolare anche imballaggi fragili senza danneggiarli.
Assemblaggio
Durante i processi di assemblaggio, le ventose possono essere utilizzate per tenere fermi i componenti mentre vengono lavorati o uniti ad altre parti. Questo è comune nell'industria elettronica per la manipolazione di circuiti stampati o nell'automotive per il posizionamento di parabrezza.
Come scegliere la ventosa pneumatica giusta
Selezionare la ventosa corretta è un passo cruciale per garantire la sicurezza e l'efficienza del processo. Ecco i fattori chiave da considerare.
Materiale del pezzo da movimentare
La compatibilità tra il materiale della ventosa e la superficie dell'oggetto è fondamentale. Di seguito una tabella indicativa:
Materiale VentosaApplicazioni Tipiche (Materiale Oggetto)NBR (Gomma Nitrilica)Lamiere metalliche (anche unte), legno grezzo, cartone, plastica.SiliconeProdotti alimentari, imballaggi farmaceutici, oggetti caldi, vetro.Poliuretano (PU)Superfici ruvide e abrasive, cartone, legno, sacchi di carta.
Peso e dimensioni del pezzo
La forza di tenuta di una ventosa dipende dalla sua area superficiale e dal livello di vuoto applicato. È sempre consigliabile calcolare la forza teorica necessaria e applicare un fattore di sicurezza (generalmente 2 per prese orizzontali, 4 o più per prese verticali) per compensare accelerazioni, superfici non perfette o fluttuazioni nel vuoto.
Tipo di superficie
La forma della ventosa deve essere scelta in base alla superficie dell'oggetto. Per superfici lisce e piane, una ventosa piatta è la più stabile. Per superfici curve, irregolari o per compensare disallineamenti, una ventosa a soffietto è più indicata. Per materiali porosi come il cartone, esistono ventose speciali con labbri di tenuta morbidi che si adattano meglio alla superficie.
Pressione di esercizio
La performance di un sistema a ventose è legata al livello di vuoto (pressione negativa) che il generatore è in grado di creare. È importante assicurarsi che il generatore di vuoto sia dimensionato correttamente per il numero e la dimensione delle ventose utilizzate, garantendo che il livello di vuoto rimanga stabile durante il ciclo di presa.
Accessori per ventose pneumatiche
Un sistema di presa a vuoto completo richiede diversi componenti oltre alla ventosa stessa.
Generatori di vuoto
I generatori di vuoto, o eiettori, utilizzano l'aria compressa per creare la depressione necessaria al funzionamento delle ventose secondo il principio Venturi. La scelta del generatore corretto dipende dalla portata d'aria richiesta e dal livello di vuoto desiderato.
Valvole
Le elettrovalvole sono utilizzate per controllare il ciclo di presa e rilascio, attivando e disattivando l'alimentazione del generatore di vuoto. Per un rilascio più rapido dell'oggetto, si possono impiegare valvole che generano un controsoffio di aria compressa.
Tubi e raccordi
Tubi e raccordi pneumatici di qualità sono essenziali per collegare tutti i componenti del sistema senza perdite, che potrebbero compromettere l'efficacia della presa. È importante scegliere diametri adeguati per non creare eccessive perdite di carico.
Esplora la nostra vasta gamma di ventose pneumatiche, generatori di vuoto e accessori correlati direttamente sul nostro shop online. Il team tecnico di Elexonik è a tua completa disposizione per offrirti consulenza e aiutarti a identificare la soluzione più performante per la tua applicazione industriale.
