Nei quadri di distribuzione, nei banchi di collaudo e nei pannelli di controllo, la misura continua della tensione di linea è uno dei requisiti di base per la supervisione dell'impianto: un voltmetro mal selezionato, con portata inadeguata o classe di precisione insufficiente rispetto all'applicazione, produce letture inaffidabili che compromettono la diagnostica e, nei casi peggiori, espongono l'operatore a rischi di sicurezza. Il catalogo voltmetri di Elexonik comprende modelli digitali e analogici da pannello, disponibili per ordine immediato con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi, selezionati tra i brand più affidabili del settore per copertura di gamma, documentazione tecnica e disponibilità di ricambi.

Il team tecnico di Elexonik supporta installatori, manutentori e responsabili acquisti nella verifica della portata corretta, nella lettura dei codici prodotto e nella selezione della variante più adatta all'impianto esistente, prima di confermare l'ordine. Questa categoria fa parte della struttura Controllo processi, all'interno del macrosettore Controllo e Automazione.

Visualizzi 1 - 2 di 2 prodotti

Tipologie di voltmetri disponibili: da pannello, digitali e analogici

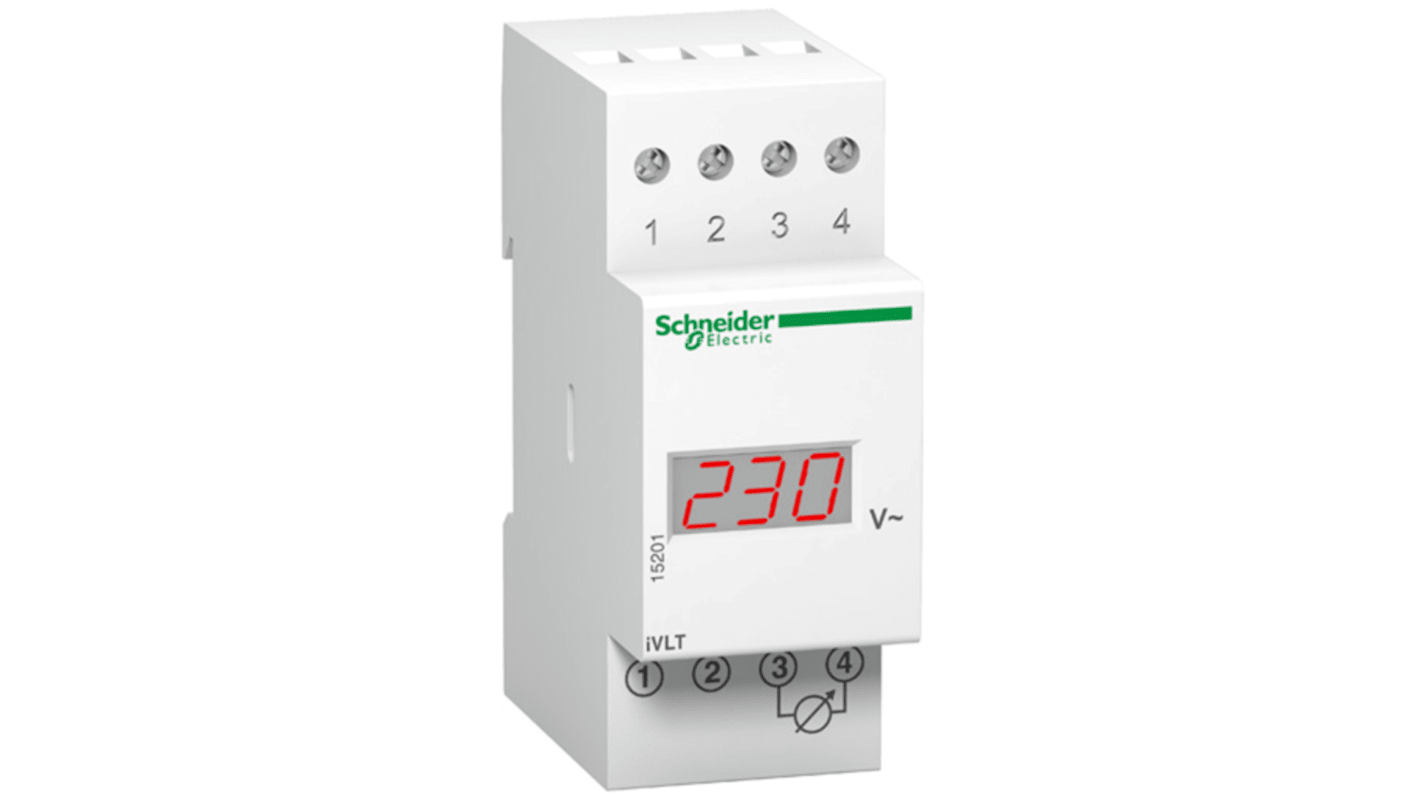

Voltmetri digitali da pannello

I voltmetri digitali da pannello sono la soluzione più diffusa nei quadri di automazione industriale per il monitoraggio fisso e continuativo della tensione di linea. Il display LCD o LED garantisce una lettura immediata e non ambigua anche in condizioni di illuminazione variabile, con risoluzione sufficiente per individuare derive di tensione, fluttuazioni e scostamenti rispetto al valore nominale. Molti modelli includono uscite di allarme configurabili, comunicazione seriale Modbus RTU e alimentazione ausiliaria separata dal circuito di misura, caratteristiche rilevanti per l'integrazione in sistemi di supervisione già presenti nell'impianto. Sono ordinabili in formato standard 48x48, 72x72 e 96x96 mm, compatibili con le aperture già predisposte nei quadri esistenti.

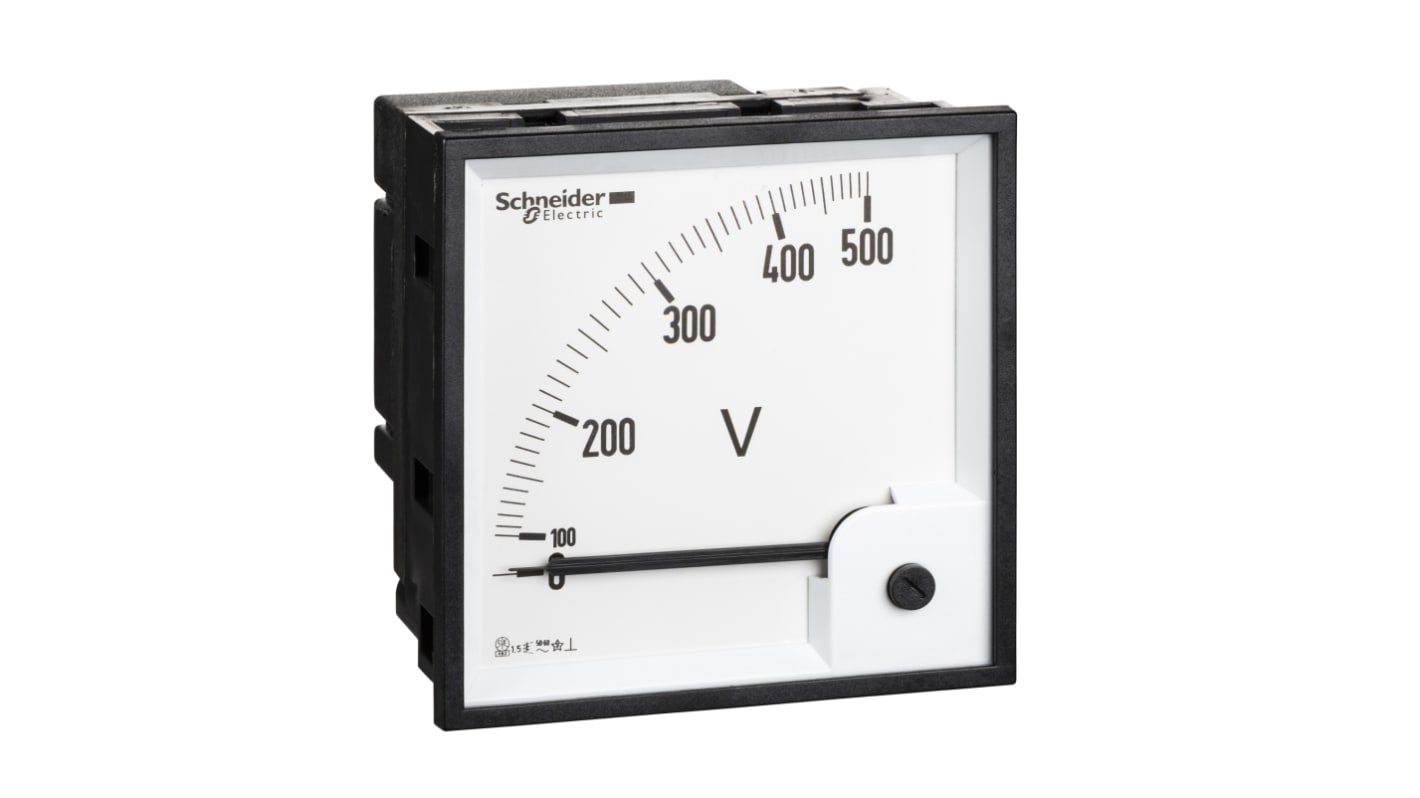

Voltmetri analogici da pannello

I voltmetri analogici mantengono un ruolo specifico in applicazioni dove è richiesta la visualizzazione immediata di trend e fluttuazioni di tensione: il movimento dell'indice permette di percepire variazioni dinamiche con una rapidità che il display digitale non sempre garantisce. Sono la scelta tipica per quadri di distribuzione con layout consolidato, per generatori e per impianti dove le vibrazioni o le condizioni ambientali rendono sconsigliabili i display a cristalli liquidi. La scelta del fondo scala corretto è critica: un voltmetro analogico con indicatore che lavora abitualmente all'80-90% della portata massima offre la lettura più precisa e riduce l'errore di parallasse.

Multimetri digitali portatili per diagnostica

Per interventi di diagnostica e manutenzione su impianti esistenti, i multimetri digitali portatili integrano la funzione di misura della tensione con la misura di corrente, resistenza e continuità. Sono lo strumento di riferimento per il tecnico che opera su quadri di distribuzione, macchinari e linee di produzione e che ha bisogno di un unico strumento verificabile in loco. Per questa tipologia di utilizzo, la categoria di misura (CAT III per distribuzione fissa in edifici, CAT IV per impianti di origine) è il parametro di sicurezza da verificare prima dell'acquisto: uno strumento con categoria di misura insufficiente rispetto al punto di installazione rappresenta un rischio reale per l'operatore, indipendentemente dalla qualità del marchio.

Come scegliere il voltmetro corretto: criteri di verifica prima dell'ordine

Chi ha già effettuato questa selezione molte volte sa che la maggior parte degli errori non nasce da mancanza di competenza tecnica, ma da informazioni incomplete al momento dell'ordine. Questi sono i parametri da verificare in sequenza.

Portata, tipo di tensione e categoria di sicurezza

Verifica il range di tensione dell'impianto e seleziona la portata corretta. Un voltmetro con portata massima 250 V non è adatto a misurare una linea trifase 400 V: occorre selezionare un modello con fondo scala adeguato alle tensioni effettive dell'impianto, con un margine di sicurezza rispetto al valore massimo atteso. Portate tipiche nei quadri industriali: 300 V, 500 V, 600 V per corrente alternata; 75 V, 150 V, 300 V, 600 V per corrente continua.

Accerta il tipo di tensione da misurare. I voltmetri da pannello sono spesso ottimizzati per misure in AC (corrente alternata) o DC (corrente continua): verifica che il modello scelto sia compatibile con il tipo di segnale presente nell'impianto. Alcuni modelli universali AC/DC sono disponibili a catalogo, ma è necessario che questa capacità sia esplicitamente dichiarata nella scheda tecnica del prodotto, non assunta implicitamente.

Per i voltmetri portatili, verifica la categoria di misura CAT. La norma IEC 61010-1 definisce quattro categorie di misura in funzione del rischio di transitori impulsivi: CAT I per circuiti elettronici protetti, CAT II per prese e carichi fissi, CAT III per distribuzione in edifici e quadri di distribuzione in bassa tensione, CAT IV per origine dell'installazione elettrica. Per interventi su quadri di distribuzione industriale è richiesta almeno la CAT III; per lavori sull'origine dell'impianto o su contatori è necessaria la CAT IV. Questa informazione deve essere verificata sulla scheda tecnica dello strumento, non sull'etichetta commerciale.

Controlla la tensione di alimentazione del voltmetro da pannello. Gli strumenti da pannello richiedono un'alimentazione ausiliaria propria (tipicamente 12 Vdc, 24 Vdc, 85-265 Vac a seconda del modello) distinta dal circuito di misura. Verifica che la tensione disponibile nel quadro sia compatibile con quella richiesta dallo strumento: è un errore frequente su sostituzioni in quadri esistenti, dove l'alimentazione ausiliaria è già cablata e non può essere modificata senza interventi aggiuntivi.

Verifica le dimensioni di pannello e la profondità di installazione. I formati standard 48x48, 72x72 e 96x96 mm sono i più comuni, ma la profondità dello strumento dietro il pannello varia in modo significativo tra modelli e produttori. Su quadri esistenti con spazio posteriore limitato, la profondità disponibile è spesso il vincolo che determina la selezione finale, non le caratteristiche di misura.

Accerta la classe di precisione richiesta dall'applicazione. Per monitoraggio generico e supervisione visiva è sufficiente una classe 1,5 o 2,5; per collaudo, verifiche su specifiche tecniche o applicazioni in cui la lettura del voltmetro è usata come riferimento per regolazioni, è necessaria una classe 0,5 o superiore. La classe di precisione è indicata sul quadrante degli strumenti analogici e nelle specifiche tecniche dei modelli digitali.

Errori frequenti nella selezione e sostituzione di voltmetri da pannello

Il problema della portata su impianti con tensioni variabili

Un errore ricorrente riguarda la selezione della portata su impianti in cui la tensione di esercizio è vicina al fondo scala dello strumento. Un voltmetro analogico con portata 250 V installato su una linea nominalmente a 230 V lavora costantemente al 92% del fondo scala: qualsiasi sovratensione transitoria spinge l'indice oltre il limite, rischiando di danneggiare il meccanismo di misura. La scelta corretta in questo caso è un modello con portata 300 V, che offre margine per i transitori e lettura nel range più preciso dello strumento. Quando un cliente contatta il team Elexonik per sostituire un voltmetro su un quadro esistente, la prima verifica che effettuiamo è la tensione massima effettiva dell'impianto, non solo quella nominale.

Sostituzione con modello "equivalente" ma con alimentazione diversa

Un caso tipico nella sostituzione di voltmetri digitali da pannello è la scelta di un modello visivamente identico al guasto, stessa marca e stesso formato, ma con tensione di alimentazione ausiliaria diversa. Se il quadro originale è cablato con alimentazione ausiliaria a 24 Vdc e il nuovo strumento richiede 230 Vac, lo strumento arriva, si installa nelle stesse dimensioni, ma non si alimenta. Il codice completo del modello esistente, che in molti casi contiene un suffisso che identifica la versione di alimentazione, è il dato indispensabile per evitare questa situazione: il team Elexonik verifica sistematicamente questo parametro prima di processare ordini di sostituzione.

Applicazioni tipiche dei voltmetri in ambito industriale

Quadri di distribuzione e monitoraggio di linea

Il monitoraggio continuo della tensione di linea nei quadri di distribuzione in bassa tensione è l'applicazione più consolidata per i voltmetri da pannello. La presenza di un voltmetro leggibile localmente consente al manutentore di verificare immediatamente lo stato della tensione senza aprire il quadro o collegare strumenti portatili, riducendo i tempi di diagnostica su guasti e anomalie. Per quadri con più linee, è comune l'uso di commutatori di fase abbinati a un unico voltmetro da pannello: una soluzione economica che riduce il numero di strumenti installati mantenendo la piena visibilità sulle tensioni di fase. Carlo Gavazzi e Lovato offrono gamme complete di voltmetri da pannello con diverse versioni di alimentazione ausiliaria e portata, ordinabili con supporto tecnico per la verifica della compatibilità con l'impianto esistente.

Diagnostica e collaudo su macchinari e inverter

Nella diagnostica su macchinari industriali, la misura della tensione è il primo passo nella sequenza di verifica di un guasto: alimentatore fuori specifica, tensione di uscita inverter non corretta, caduta di tensione su un cavo con connessione deteriorata. In questi contesti, un multimetro digitale portatile con categoria di misura CAT III e portata adeguata è lo strumento necessario per il tecnico che opera in campo. Per collaudo di schede elettroniche e verifiche su circuiti di comando a bassa tensione, sono indicati strumenti con risoluzione del millivolt e alta impedenza di ingresso, che non alterano il valore di tensione del circuito misurato.

Monitoraggio di alimentatori, UPS e sistemi in corrente continua

I sistemi di continuità (UPS), gli alimentatori switching per PLC e i sistemi di ricarica batterie richiedono la misura di tensioni in corrente continua a valori tipicamente compresi tra 12 e 600 Vdc. Un voltmetro digitale da pannello con ingresso DC e portata adeguata permette di monitorare in continuo lo stato di carica e la tensione di uscita, con la possibilità di configurare soglie di allarme per segnalare derive al di fuori delle specifiche operative. Per queste applicazioni, verificare che il modello selezionato supporti esplicitamente la misura in corrente continua è indispensabile: non tutti i voltmetri da pannello sono bidirezionali.

Accessori, strumenti correlati e compatibilità di sistema

I voltmetri da pannello raramente operano come componenti isolati all'interno di un quadro: fanno parte di un sistema di misura e supervisione che comprende altri strumenti installati in parallelo. Prima di completare la specifica, è necessario verificare la coerenza con gli altri componenti presenti.

Per la misura completa dei parametri elettrici di linea (tensione, corrente, potenza, fattore di potenza, frequenza), i misuratori multifunzione da pannello integrano in un unico dispositivo le funzioni di voltmetro, amperometro e analizzatore di potenza, riducendo il numero di strumenti e semplificando il cablaggio. Se la priorità è il monitoraggio dei consumi per linea o per reparto, i misuratori di consumi elettrici integrano la misura di tensione con la totalizzazione dell'energia consumata. Per la misura della corrente abbinata alla tensione nei quadri di distribuzione, gli amperometri e i trasformatori di corrente completano il sistema di supervisione locale. Gli accessori per il montaggio, il fissaggio e il collegamento degli strumenti da pannello sono disponibili nella sezione accessori per misuratori da pannello.

Per le applicazioni che richiedono l'integrazione dei dati di misura con sistemi PLC e supervisione SCADA, è necessario verificare che il voltmetro selezionato supporti un protocollo di comunicazione compatibile con l'infrastruttura esistente: Modbus RTU su RS-485 è il più diffuso nei quadri industriali. Non tutti i modelli base includono la porta di comunicazione seriale: in molti casi è un'opzione che deve essere specificata tramite codice esteso al momento dell'ordine.

Normative di riferimento per la misura di tensione in contesti industriali

Gli strumenti di misura della tensione installati in quadri elettrici industriali devono rispondere ai requisiti della norma IEC 61010-1, che definisce i requisiti di sicurezza per strumenti di misura, controllo e uso in laboratorio: il rispetto di questa norma è prerequisito per la marcatura CE e condizione necessaria per la conformità degli strumenti alla Direttiva Macchine nei sistemi in cui questi fanno parte della catena di supervisione. Per i voltmetri portatili, le categorie di misura CAT (definite sempre all'interno di IEC 61010-1) identificano il livello di protezione contro i transitori impulsivi e devono essere verificate in relazione al punto di utilizzo nell'impianto.

Per i voltmetri da pannello con funzioni di allarme e uscita di segnale integrati in sistemi di controllo, è necessario verificare anche la conformità alla norma IEC 61326-1 (compatibilità elettromagnetica per strumenti di misura), che definisce i requisiti di immunità e di emissione in ambienti industriali. Il team tecnico Elexonik supporta i clienti nella verifica della documentazione normativa degli strumenti selezionati rispetto ai requisiti specifici dell'impianto. Siemens e Schneider Electric dispongono di gamme di voltmetri da pannello con documentazione tecnica completa e certificazioni per ambienti industriali, disponibili a catalogo con supporto pre-vendita per la verifica della compatibilità con i sistemi di supervisione esistenti.

Domande frequenti sulla scelta e sull'acquisto di voltmetri industriali

Come si verifica che un voltmetro da pannello sia compatibile con il quadro esistente prima di ordinarlo?

I parametri da verificare in sequenza sono quattro: la portata (fondo scala), il tipo di tensione da misurare (AC o DC), la tensione di alimentazione ausiliaria richiesta dallo strumento (12 Vdc, 24 Vdc, 85-265 Vac a seconda del modello) e il formato di pannello con la relativa profondità di installazione. Quest'ultimo parametro è spesso sottovalutato: su quadri esistenti con poco spazio posteriore, la profondità dello strumento è il vincolo che condiziona la selezione finale. Se si dispone della sigla completa del voltmetro da sostituire, il team Elexonik è in grado di verificare la disponibilità di un modello equivalente o compatibile prima di confermare l'ordine: è sufficiente contattarci tramite la pagina contatti o su WhatsApp.

Qual è la differenza tra un voltmetro da pannello e un misuratore multifunzione? Quando conviene scegliere l'uno o l'altro?

Un voltmetro da pannello misura esclusivamente la tensione e la visualizza in modo continuo: è la soluzione corretta quando serve monitorare un unico parametro con chiarezza di lettura massima e costo contenuto. Un misuratore multifunzione integra nello stesso strumento la misura di tensione, corrente, potenza attiva e reattiva, fattore di potenza e frequenza: è la scelta adeguata quando si vuole ridurre il numero di strumenti installati nel quadro e si ha la necessità di supervisionare più grandezze elettriche sulla stessa linea. Il misuratore multifunzione ha generalmente un costo più elevato e richiede l'abbinamento a un trasformatore di corrente per la misura della corrente; il voltmetro da pannello si installa direttamente in parallelo alla linea e non richiede accessori aggiuntivi per la sola misura di tensione.

Come si sceglie la categoria di misura CAT corretta per un voltmetro portatile da usare su impianti industriali?

La categoria di misura CAT definisce il livello di protezione contro i transitori di energia che possono presentarsi nel punto di misura. Per interventi su quadri di distribuzione in bassa tensione alimentati dall'impianto fisso (pannelli, armadi elettrici, macchinari), è richiesta almeno la CAT III. Per misure sull'origine dell'impianto, su contatori o su linee aeree in ingresso all'edificio, è necessaria la CAT IV. La categoria CAT II è sufficiente solo per prese a muro e apparecchi fissi alimentati da presa. La norma di riferimento è IEC 61010-1: verificare la categoria dichiarata sulla scheda tecnica dello strumento, non solo sull'etichetta del prodotto, è il criterio corretto per una selezione sicura.

È possibile ordinare su Elexonik un voltmetro fuori produzione o identificare un modello sostitutivo compatibile?

Sì: la gestione di componenti fuori produzione e la ricerca di equivalenti compatibili è uno dei servizi che il team Elexonik offre concretamente. Quando un cliente ci contatta con la sigla di un voltmetro da pannello non più disponibile, verifichiamo la compatibilità dimensionale, la tensione di alimentazione ausiliaria, la portata e il tipo di ingresso, e identifichiamo la variante attualmente disponibile a catalogo con le stesse caratteristiche funzionali. In molti casi il sostituto esiste con sigla diversa o con aggiornamenti di firmware, ma con lo stesso formato di pannello e le stesse funzioni operative. Puoi contattarci direttamente dalla pagina contatti per una verifica prima di procedere all'ordine.

Supporto tecnico, spedizioni e assistenza per i voltmetri industriali

Elexonik affianca tecnici, installatori e responsabili acquisti nella selezione dei voltmetri giusti per ogni impianto: dalla verifica della portata corretta all'identificazione del modello sostitutivo su quadri esistenti, fino alla lettura della sigla prodotto per distinguere varianti con alimentazione o formato diversi. Se hai necessità di verificare la compatibilità di un voltmetro con un quadro già installato, o di trovare un equivalente per un modello non più in produzione, puoi contattarci tramite la pagina contatti oppure scriverci direttamente su WhatsApp per una risposta tecnica rapida.

Oltre alla fornitura di strumenti nuovi, è disponibile anche un servizio di riparazione e assistenza tecnica su componenti industriali, inclusi strumenti di misura da pannello: un'opzione concreta quando il fermo macchina non ammette i tempi di attesa per un ricambio non immediatamente reperibile. I dettagli su modalità e copertura del servizio sono nella pagina dedicata a riparazioni e assistenza tecnica.

Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in base alla disponibilità del prodotto. Tutti gli acquisti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere la nostra realtà e il nostro approccio al settore, puoi visitare la pagina chi siamo.
