Contatti ausiliari sezionatore

Q: Cosa fare se il contatto ausiliario del sezionatore è fuori produzione?

È un caso frequente, soprattutto su impianti installati da più di dieci anni. Quando un codice risulta discontinuato, le opzioni sono tre: verificare se il costruttore ha rilasciato un codice sostitutivo ufficiale (spesso indicato nella documentazione tecnica aggiornata come successor part), cercare un equivalente funzionale di un altro produttore con interfaccia meccanica compatibile, oppure valutare la sostituzione del sezionatore completo se non è disponibile alcuna soluzione di ricambio compatibile. Elexonik supporta la gestione di ricambi difficili da reperire: se hai il codice del componente fuori produzione, contattaci tramite la pagina contatti o su WhatsApp per una verifica di disponibilità o un'analisi di equivalenza tecnica.

3 prodotti

Visualizzi 1 - 3 di 3 prodotti

Nei quadri elettrici industriali, il controllo remoto dello stato di un sezionatore dipende quasi sempre dalla presenza di un contatto ausiliario: un elemento apparentemente secondario che, nella pratica, determina la possibilità di monitorare, segnalare e intervenire sul circuito senza accedere fisicamente al componente. Elexonik propone contatti ausiliari sezionatore selezionati tra i principali produttori del settore, ordinabili online con assistenza tecnica pre-vendita per la verifica della compatibilità con il sezionatore già installato. Le spedizioni avvengono tramite corriere espresso in 3, 5 o 7 giorni lavorativi, in base alla disponibilità del prodotto.

Il catalogo copre le configurazioni più richieste in ambito B2B: contatti NA (normalmente aperti), NC (normalmente chiusi), a scatto e a sfregamento, in varianti adatte a installazioni in ambienti protetti e non. Tecnici di manutenzione, responsabili acquisti e installatori che lavorano su impianti con sezionatori di isolamento o sezionatori portafusibili trovano qui i componenti necessari per completare o aggiornare la dotazione di segnalazione del quadro.

Visualizzi 1 - 3 di 3 prodotti

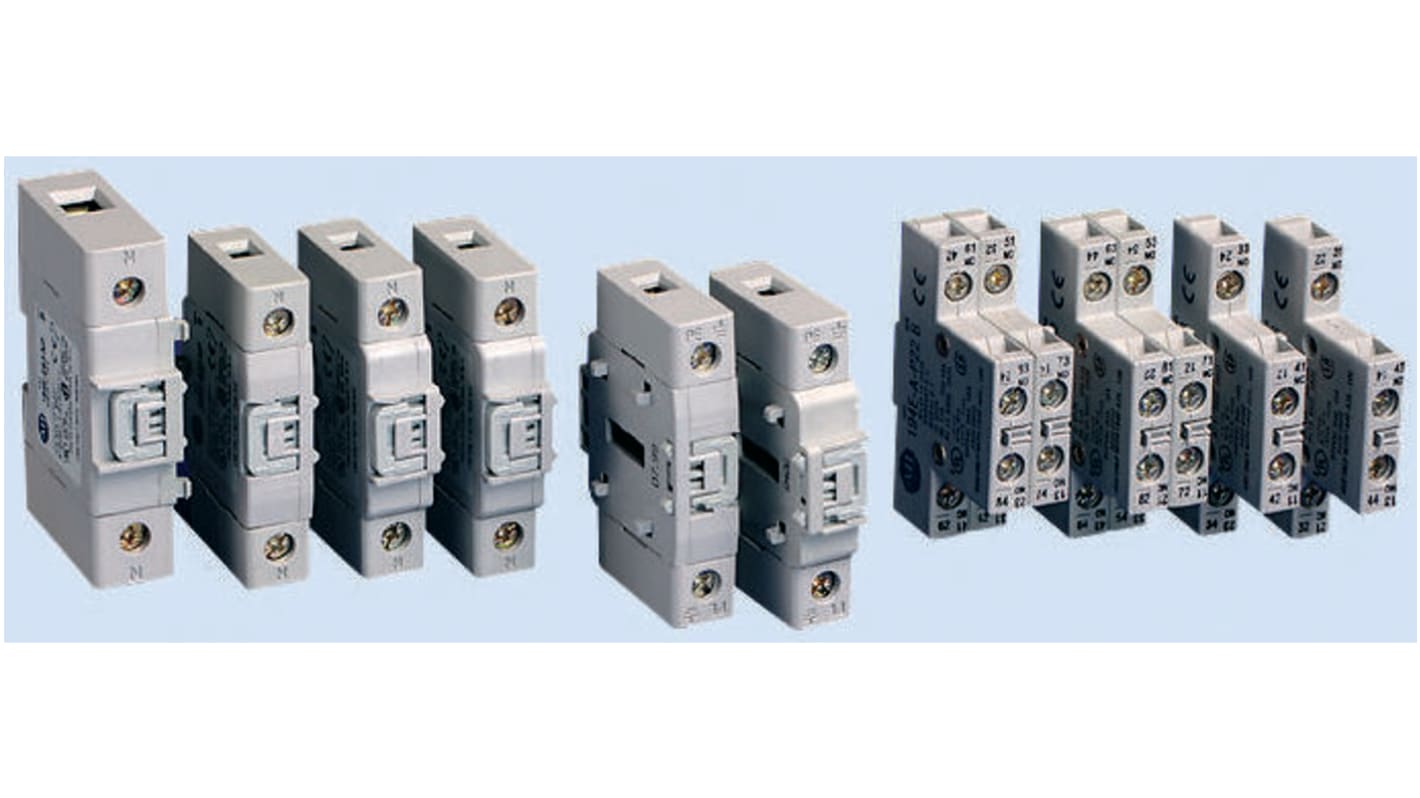

Interruttore Allen Bradley 194E-E25-NP con contatto ausiliario e 4° polo per montaggio frontale. Tensione d'isolamento 690 V, corrente nominale 6 A. Compatibile con MCS, UL, CSA.

Allen Bradley Allen Bradley - 194E-E25-NP

€23,00

In stock, 10

Allen-Bradley-194E-A25-NP-Contatti-ausiliari-sezionatore

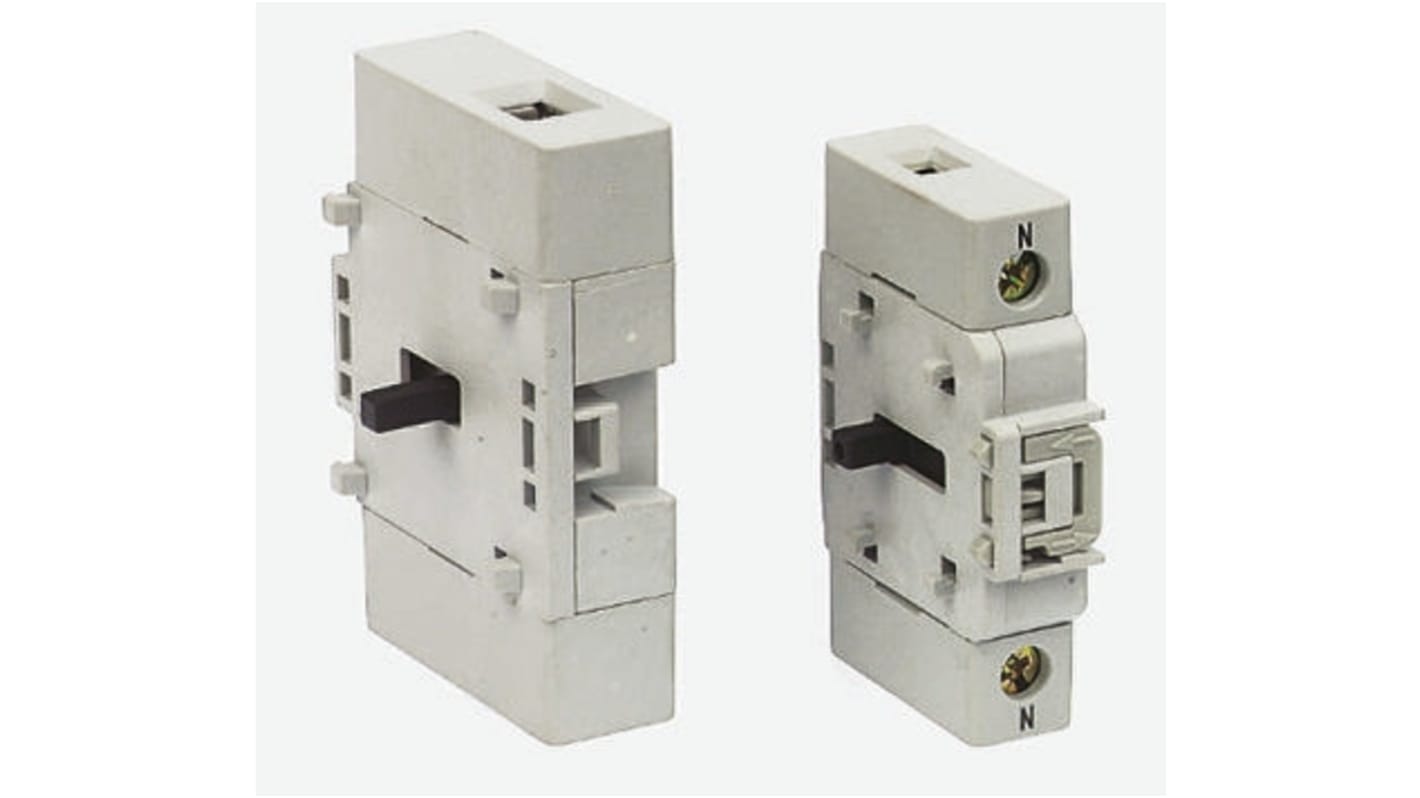

Sezionatore Allen Bradley 194E-A25-NP con contatto ausiliario neutro e 4° polo. Tensione d'isolamento 690V, corrente nominale 6A. Design compatto e riciclabile.

Allen Bradley Allen Bradley - 194E-A25-NP

€23,00

In stock, 2

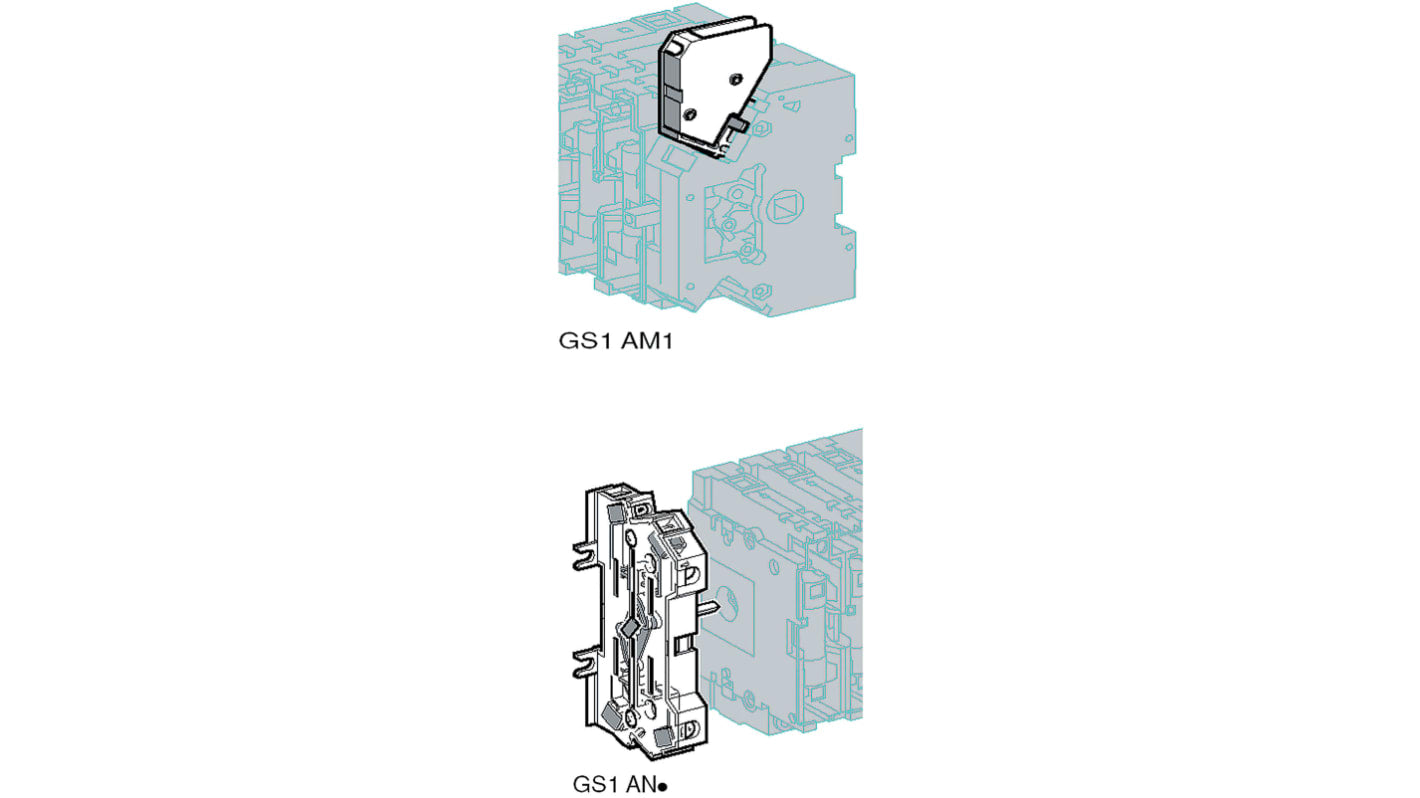

Contatto ausiliario sezionatore Schneider Electric GS1AN11 per indicare posizioni O/I e fusibili bruciati. Montaggio su guida DIN TS35.

Schneider Electric Schneider Electric - GS1AN11

€27,00

In stock, 2

Cosa sono i contatti ausiliari per sezionatore e a cosa servono

Un contatto ausiliario è un dispositivo elettromeccanico che si associa meccanicamente a un sezionatore per restituire in forma elettrica l'informazione sulla sua posizione: aperto o chiuso. A differenza dei contatti principali, che portano la corrente di carico, i contatti ausiliari operano sul circuito di controllo o segnalazione, con valori di corrente e tensione molto più contenuti. La loro funzione è abilitare il monitoraggio a distanza, la segnalazione ottica o acustica dello stato del sezionatore, l'interblocco con altri dispositivi e, nei sistemi più strutturati, la trasmissione dello stato verso un PLC o un sistema SCADA.

All'interno della struttura più ampia degli sezionatori e accessori, i contatti ausiliari rappresentano la componente che trasforma un dispositivo di manovra in un elemento integrato nel sistema di controllo. Senza di essi, la posizione del sezionatore è visibile solo localmente, con evidenti limiti in termini di sicurezza operativa e possibilità di intervento.

Configurazioni disponibili: NA, NC, a scatto e a sfregamento

I contatti ausiliari si distinguono principalmente per la loro configurazione logica e per la tecnologia di commutazione adottata.

I contatti NA (normalmente aperti) sono aperti quando il sezionatore è in posizione di riposo e si chiudono quando il sezionatore viene manovrato in chiusura. Vengono usati per segnalare l'attivazione del circuito principale: quando il sezionatore chiude, il contatto ausiliario NA si chiude a sua volta e abilita il segnale corrispondente a valle.

I contatti NC (normalmente chiusi) funzionano in modo complementare: sono chiusi a riposo e si aprono quando il sezionatore viene manovrato. Sono la scelta tipica per le funzioni di sicurezza e di disattivazione: quando il sezionatore apre il circuito principale, il contatto NC segnala la condizione di isolamento. In molti schemi di interblocco, questa configurazione è obbligatoria proprio perché garantisce che la segnalazione si attivi per mancanza di tensione, non per presenza.

I contatti a scatto offrono una commutazione rapida e netta, con cambio di stato istantaneo al raggiungimento della soglia meccanica di azionamento. Sono indicati per applicazioni in cui la precisione del segnale è critica e in cui la presenza di vibrazioni o rimbalzi meccanici potrebbe generare segnali falsi con una tecnologia di commutazione più morbida.

I contatti a sfregamento seguono invece lo spostamento dell'organo mobile con continuità, offrendo una maggiore robustezza all'usura in cicli di manovra frequenti. Sono preferiti in applicazioni con elevata frequenza di commutazione o in ambienti in cui la durata meccanica del contatto è un parametro critico di progetto.

Come scegliere il contatto ausiliario corretto: guida alla selezione

La selezione di un contatto ausiliario non si risolve scegliendo il modello più economico compatibile con il sezionatore. Ogni parametro della scheda tecnica corrisponde a un vincolo reale dell'impianto, e sottovalutarne anche uno solo può portare a malfunzionamenti difficili da diagnosticare o, nei casi peggiori, a condizioni di pericolo non rilevate.

Parametri da verificare prima di ordinare

Prima di selezionare il modello, esegui questa sequenza di verifica:

compatibilità con il sezionatore installato: verifica il codice esatto del sezionatore su cui il contatto ausiliario verrà montato. I contatti ausiliari non sono universali: ogni produttore progetta i propri dispositivi ausiliari con interfacce meccaniche specifiche per le proprie serie. Un contatto ausiliario di serie diversa, anche dello stesso produttore, spesso non è fisicamente montabile o non garantisce la corretta lettura della posizione.
Configurazione logica richiesta (NA, NC o combinata): definisci quanti e quali contatti sono necessari per le funzioni di segnalazione e interblocco previste dallo schema elettrico. Alcuni modelli offrono configurazioni miste (ad esempio 1NA+1NC) in un unico corpo, riducendo il numero di componenti da gestire.
Tensione nominale del circuito di controllo: verifica che la tensione nominale del contatto ausiliario sia compatibile con quella del circuito di segnalazione. I valori tipici sono 24 V DC per i sistemi moderni con PLC e 230 V AC per i circuiti di segnalazione tradizionali, ma esistono varianti per tensioni diverse.
Corrente nominale e tipologia di carico: scegli un contatto ausiliario con corrente nominale adeguata al carico collegato. Carichi induttivi (bobine di relè, lampade fluorescenti) richiedono una deratiug rispetto alla corrente nominale indicata per carichi resistivi: verifica sempre la tabella di utilizzo del costruttore.
Tipo di montaggio: i contatti ausiliari si montano tipicamente a vite, a molla o a innesto rapido sul corpo del sezionatore. Verifica il sistema di fissaggio previsto dal costruttore per la serie in uso, poiché non è sempre possibile sostituire un tipo di montaggio con un altro.
Grado di protezione IP: per installazioni in ambienti con presenza di polvere, umidità o agenti chimici, verifica che il grado di protezione del contatto ausiliario sia adeguato. IP20 copre le installazioni in quadri chiusi e protetti; gradi più elevati (IP65 e superiori) sono necessari per installazioni esposte o in ambienti gravosi.
Range di temperatura di funzionamento: in ambienti con temperature operative estreme (celle frigorifere, forni industriali, ambienti all'aperto) verifica che il range di temperatura del contatto ausiliario copra le condizioni reali di esercizio.
Certificazioni richieste: per applicazioni soggette a normative specifiche, verifica la disponibilità delle certificazioni pertinenti (CE, UL, CSA). In ambito sicurezza funzionale, accertati che il componente sia certificato secondo IEC 60947-5-1, lo standard di riferimento internazionale per i dispositivi di commutazione a bassa tensione per circuiti di controllo.

Errori frequenti nella selezione e nella sostituzione

L'errore più comune nella selezione dei contatti ausiliari sezionatore è la confusione tra codici di serie dello stesso produttore. Accade frequentemente che un tecnico, dovendo sostituire un contatto ausiliario fuori produzione, identifichi un modello visivamente identico della stessa marca e lo ordini senza verificare la compatibilità meccanica con la versione del sezionatore installato. Il risultato è un componente che non si monta correttamente o che, anche se installato fisicamente, non restituisce un segnale affidabile a causa di un disallineamento nella posizione del cursore meccanico.

Un secondo errore ricorrente riguarda la scelta della configurazione logica. In molti interventi di manutenzione rapida, si tende a sostituire un contatto NC con un NA per disponibilità immediata, modificando poi la logica del PLC o del relè per compensare. Questa pratica, oltre a introdurre rischi di errore nello schema, non è sempre documentata, rendendo difficile la diagnosi in caso di guasto successivo. Chi gestisce la manutenzione di impianti con sezionatori di isolamento o sezionatori portafusibili sa che il rispetto della configurazione originale è un requisito non negoziabile nelle applicazioni legate alla sicurezza.

Quando un cliente ci contatta per sostituire un contatto ausiliario su un sezionatore con codice non più in produzione, la prima cosa che verifichiamo è la serie di appartenenza del sezionatore e la versione meccanica del vano ausiliario. Spesso esistono kit di adattamento o versioni aggiornate del contatto ausiliario che mantengono la compatibilità meccanica con i sezionatori delle generazioni precedenti. Il team Elexonik supporta questa verifica prima di processare l'ordine, riducendo il rischio di resi e ritardi.

Applicazioni tipiche e settori d'uso

Quadri di distribuzione e impianti industriali

I contatti ausiliari sezionatore trovano il loro impiego principale nei quadri di distribuzione di media e bassa tensione, dove la necessità di monitorare lo stato di ogni sezionatore è un requisito di progetto. In un impianto manifatturiero con più linee di produzione, ogni sezionatore di macchina è tipicamente equipaggiato con almeno un contatto ausiliario che riporta lo stato aperto/chiuso al sistema di supervisione, consentendo l'interblocco automatico e la segnalazione di allarme.

Nei quadri di controllo motore (MCC), i contatti ausiliari svolgono una funzione critica di interblocco tra il sezionatore di alimentazione e il contattore di comando, garantendo che il circuito di controllo non possa abilitare l'avvio del motore con il sezionatore aperto.

Automazione di processo e infrastrutture

In impianti di trattamento acque, stazioni di pompaggio, impianti chimici e infrastrutture energetiche, i contatti ausiliari sezionatore sono parte integrante dei sistemi di monitoraggio continuo. La capacità di segnalare a distanza la posizione di un sezionatore è essenziale per la gestione di impianti non presidiati o con accesso limitato ai quadri.

Nei sistemi di automazione degli edifici (BMS), i contatti ausiliari sui sezionatori dei circuiti principali alimentano le logiche di supervisione energetica e i sistemi di allarme tecnico, consentendo di rilevare aperture non programmate e di attivare procedure di emergenza.

compatibilità, accessori e componenti correlati

I contatti ausiliari sezionatore si integrano con l'intero ecosistema di accessori previsto dal costruttore per quella serie di sezionatori. Prima di completare la configurazione, verifica la disponibilità dei seguenti elementi complementari presenti nel catalogo sezionatori e accessori:

Protezioni terminali sezionatore: coperture per i morsetti di collegamento che aumentano il grado di protezione complessivo del gruppo sezionatore e riducono il rischio di contatti accidentali con le parti in tensione.
Manopole rotanti: elementi di comando che possono influire sul tipo di contatto ausiliario compatibile, in funzione della versione di sezionatore con comando frontale o laterale.
Accessori per sezionatore: la categoria raccoglie l'insieme degli elementi complementari disponibili per completare la dotazione del sezionatore, inclusi dispositivi di blocco, lucchettaggio e segnalazione.

Per le applicazioni in cui la segnalazione dello stato del sezionatore deve essere integrata con funzioni di sicurezza più avanzate, può essere necessario valutare anche i interruttori di interblocco di sicurezza e accessori, che offrono prestazioni certificate per applicazioni SIL secondo IEC 61508 o PL secondo ISO 13849.

Normative di riferimento per i contatti ausiliari sezionatore

Lo standard internazionale di riferimento per i dispositivi di commutazione a bassa tensione utilizzati nei circuiti di controllo, inclusi i contatti ausiliari, è la norma IEC 60947-5-1. Questa norma definisce le caratteristiche costruttive, le prove di tipo, i parametri di targa e le condizioni di utilizzo per i dispositivi elettromeccanici di segnalazione e comando. La conformità a IEC 60947-5-1 è il requisito minimo da verificare per qualsiasi contatto ausiliario destinato a un'installazione in ambito industriale.

Per le applicazioni con requisiti di sicurezza funzionale, i contatti ausiliari devono essere selezionati in base alla loro classificazione secondo IEC 61508 (SIL) o ISO 13849 (categoria e PL), verificando che i dati di affidabilità (PFHD, MTTFd, DC) siano disponibili nella documentazione tecnica del costruttore e coerenti con i requisiti del sistema di sicurezza.

Il grado di protezione IP è regolamentato dalla norma IEC 60529, che classifica la protezione degli involucri contro la penetrazione di corpi solidi e liquidi. Per la scelta del grado IP adeguato, fai riferimento alle condizioni ambientali effettive di installazione, non solo alla classificazione del quadro di contenimento.

Tutti i brand disponibili nel catalogo Elexonik - selezionati tra produttori con documentazione tecnica completa, dati di affidabilità pubblicati e dichiarazioni di conformità verificabili - forniscono la documentazione necessaria per supportare la progettazione in conformità a queste normative. Per applicazioni che richiedono la verifica della conformità prima dell'ordine, il team di supporto tecnico Elexonik è disponibile per un confronto preventivo.

I brand disponibili per i contatti ausiliari sezionatore

Schneider Electric - Presente con contatti ausiliari per le principali serie di sezionatori della gamma TeSys e Compact, in configurazioni NA, NC e miste, con piena conformità a IEC 60947-5-1 e dati di affidabilità per applicazioni SIL. Indicato per installatori e system integrator che lavorano su quadri di distribuzione e impianti manifatturieri di media e grande dimensione.
Siemens - Disponibile con contatti ausiliari per le serie di sezionatori 3LD e 3KL, in versioni a vite e a molla, per applicazioni nei quadri di controllo motore e negli impianti di automazione di processo. La gamma copre configurazioni adatte a sistemi di supervisione con segnalazione a 24 V DC e 230 V AC.
ABB - Propone contatti ausiliari per le serie OT e OS, con varianti per montaggio laterale e frontale, in configurazioni standard e ad alta corrente per applicazioni in quadri di distribuzione industriale e infrastrutturale. Documentazione tecnica e dichiarazioni di conformità disponibili per verifica pre-ordine.
Lovato - Presente con contatti ausiliari per la gamma di sezionatori GM, in configurazioni NA e NC, per installazioni in ambienti industriali con requisiti di robustezza meccanica. Soluzione frequentemente richiesta da manutentori e responsabili acquisti che gestiscono impianti con sezionatori di produzione italiana.

Domande frequenti sui contatti ausiliari sezionatore

Come verifico quale contatto ausiliario è compatibile con il sezionatore installato?

La compatibilità di un contatto ausiliario sezionatore dipende prima di tutto dalla serie e dalla versione del sezionatore su cui deve essere montato. Il punto di partenza è il codice completo del sezionatore, che si trova sull'etichetta di targa o sulla documentazione di progetto del quadro. Con quel codice è possibile risalire alla serie di appartenenza e verificare nel catalogo del costruttore quali contatti ausiliari sono previsti per quella versione. Non è sufficiente verificare il produttore: anche all'interno della stessa gamma, versioni diverse dello stesso sezionatore possono avere vani ausiliari con dimensioni o interfacce meccaniche differenti. Se hai il codice del sezionatore e non riesci a identificare il contatto ausiliario corretto, il team Elexonik può supportarti nella verifica prima dell'ordine, confrontando il codice con i dati tecnici disponibili.

Qual è la differenza tra un contatto ausiliario NA e uno NC in un'applicazione di sicurezza?

In un'applicazione di sicurezza, la scelta tra contatto NA e NC non è arbitraria e deve seguire il principio della fail-safe, cioè del comportamento sicuro in caso di guasto. Un contatto NC (normalmente chiuso) si apre quando il sezionatore viene azionato in apertura: questo significa che la segnalazione di "sezionatore aperto" si attiva per mancanza di tensione sul contatto ausiliario, non per presenza. Se il circuito di segnalazione si interrompe per un guasto (cavo tagliato, contatto ossidato, bobina interrotta), il segnale al PLC o al relè di sicurezza è identico a quello del sezionatore aperto, il che genera un allarme anziché mascherare la condizione di pericolo. I contatti NA, al contrario, segnalano la posizione chiusa del sezionatore con tensione presente: in caso di guasto del circuito di segnalazione, la condizione di apertura del sezionatore non viene rilevata. Per le applicazioni legate a funzioni di sicurezza certificate (SIL, PLd, PLe), la norma IEC 61508 è la prassi progettuale consolidata impongono l'uso di contatti NC nelle catene di segnalazione critiche.

Cosa fare se il contatto ausiliario del sezionatore è fuori produzione?

è un caso frequente, soprattutto su impianti installati da più di dieci anni. Quando un codice risulta discontinuato, le opzioni sono tre: verificare se il costruttore ha rilasciato un codice sostitutivo ufficiale (spesso indicato nella documentazione tecnica aggiornata come "successor part"), cercare un equivalente funzionale di un altro produttore con interfaccia meccanica compatibile, oppure valutare la sostituzione del sezionatore completo se non è disponibile alcuna soluzione di ricambio compatibile. Elexonik supporta la gestione di ricambi difficili da reperire: se hai il codice del componente fuori produzione, contattaci tramite la pagina contatti o su WhatsApp per una verifica di disponibilità o un'analisi di equivalenza tecnica.

Elexonik offre supporto tecnico per la selezione dei contatti ausiliari sezionatore?

Sì. Il team Elexonik supporta tecnici, installatori e responsabili acquisti nella selezione del contatto ausiliario corretto, verificando la compatibilità con il sezionatore installato, il rispetto dei parametri elettrici del circuito di controllo e la disponibilità delle certificazioni richieste. Per ordini complessi, sostituzioni su impianti esistenti o ricambi difficili da identificare, è possibile richiedere un confronto tecnico pre-ordine attraverso la pagina contatti o direttamente su WhatsApp. Per i componenti acquistati, Elexonik garantisce la copertura prevista dalle condizioni di vendita pubblicate sul sito.

perché scegliere Elexonik per i contatti ausiliari sezionatore

Chi gestisce la manutenzione di impianti industriali sa che un contatto ausiliario sbagliato o non compatibile non è solo un problema logistico: è un fermo impianto, un intervento da rifare, una verifica da ripetere. Elexonik lavora principalmente con tecnici di manutenzione, service industriali e responsabili acquisti che non possono permettersi errori di compatibilità e che hanno bisogno di un interlocutore tecnico capace di supportare la selezione, non solo di evadere l'ordine.

Per le esigenze di installatori e manutentori che operano su impianti con sezionatori di diverse generazioni, Elexonik mette a disposizione anche un servizio di riparazione e assistenza tecnica su componenti industriali, utile per la gestione di situazioni in cui il ricambio non è immediatamente disponibile o in cui è necessaria una valutazione tecnica del componente guasto prima di procedere con la sostituzione.

Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità. Per informazioni sulla disponibilità di un codice specifico, per richiedere supporto tecnico nella selezione o per verificare la compatibilità con il sezionatore installato, contatta il team Elexonik tramite la pagina chi siamo oppure direttamente dalla pagina contatti. Rispondiamo a richieste tecniche specifiche e siamo disponibili a supportare la verifica di compatibilità prima di ogni ordine.

Tutti i prodotti disponibili a catalogo sono coperti dalla garanzia secondo le condizioni di vendita pubblicate sul sito, che ti consigliamo di consultare prima dell'acquisto per conoscere le modalità di reso, le tempistiche e le garanzie applicabili alla tua categoria di prodotto.
