Interruttori a galleggiante
24 prodotti
Visualizzi 1 - 24 di 24 prodotti
Nei serbatoi di processo, nelle vasche di raccolta reflui e nelle centraline idrauliche, un interruttore a galleggiante affidabile è spesso l'unico presidio tra una pompa funzionante e un guasto per marcia a secco. Elexonik mette a disposizione di installatori, manutentori e uffici acquisti un catalogo strutturato di interruttori a galleggiante e galleggianti interruttori di livello - verticali a stelo singolo o multipunto, orizzontali per montaggio laterale, a cavo per acque chiare e reflue, con certificazione ATEX per zone pericolose - selezionati tra i principali brand del settore e disponibili con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi. Il team tecnico supporta i clienti nella verifica della compatibilità tra il modello scelto e il liquido, il tipo di serbatoio e l'impianto elettrico esistente prima di confermare l'ordine: un servizio di consulenza pre-vendita pensato per chi non può permettersi di ricevere un componente sbagliato.
Questa categoria fa parte della struttura più ampia di sensori di livello disponibile su Elexonik, a sua volta all'interno del catalogo sensori industriali. La selezione copre le tipologie più richieste in ambito B2B, dalle versioni in acciaio inox AISI 316 per liquidi aggressivi e alimentari ai modelli in materiale plastico per acque di processo, fino alle versioni certificate per zone a rischio di esplosione.
Come funzionano gli interruttori a galleggiante e perché sono affidabili
Il principio di funzionamento di un interruttore a galleggiante è semplice nella meccanica e robusto nell'esecuzione: un corpo galleggiante, solidale o vincolato a uno stelo fisso, si muove verticalmente o orizzontalmente seguendo il livello del liquido. All'interno del corpo galleggiante è alloggiato un magnete permanente che, al raggiungimento di una soglia di livello prestabilita, aziona un contatto reed sigillato nello stelo o nel corpo fisso. Il contatto reed - privo di parti mobili meccaniche esterne - commuta il circuito elettrico senza contatto fisico diretto con il liquido, garantendo isolamento e affidabilità anche in ambienti gravosi. Le versioni con microinterruttore interno offrono invece correnti di commutazione più elevate, indicate quando il carico è un contattore o un relè di potenza.
Questa semplicità meccanica si traduce in due vantaggi operativi concreti: bassissima manutenzione ordinaria e lunga vita utile, anche in applicazioni con cicli di commutazione frequenti. A differenza dei sensori di livello a ultrasuoni o capacitivi, che richiedono calibrazione, alimentazione dedicata e interfaccia elettronica, un interruttore galleggiante funziona senza alimentazione ausiliaria, commuta direttamente il carico e non si scompensa per variazioni di temperatura, schiuma superficiale o conduttività del liquido.
Tipologie disponibili: verticale, orizzontale e a cavo
Il catalogo Elexonik per gli interruttori di livello a galleggiante copre tre famiglie principali, ciascuna con un profilo applicativo distinto:
Interruttori a galleggiante verticali a stelo (singolo o multipunto): il montaggio avviene dall'alto del serbatoio tramite raccordo filettato. Lo stelo, disponibile in lunghezze variabili, ospita uno o più galleggianti su diverse quote, consentendo la gestione di più soglie di livello con un unico ingresso. Sono la soluzione standard per serbatoi cilindrici verticali con accesso superiore.

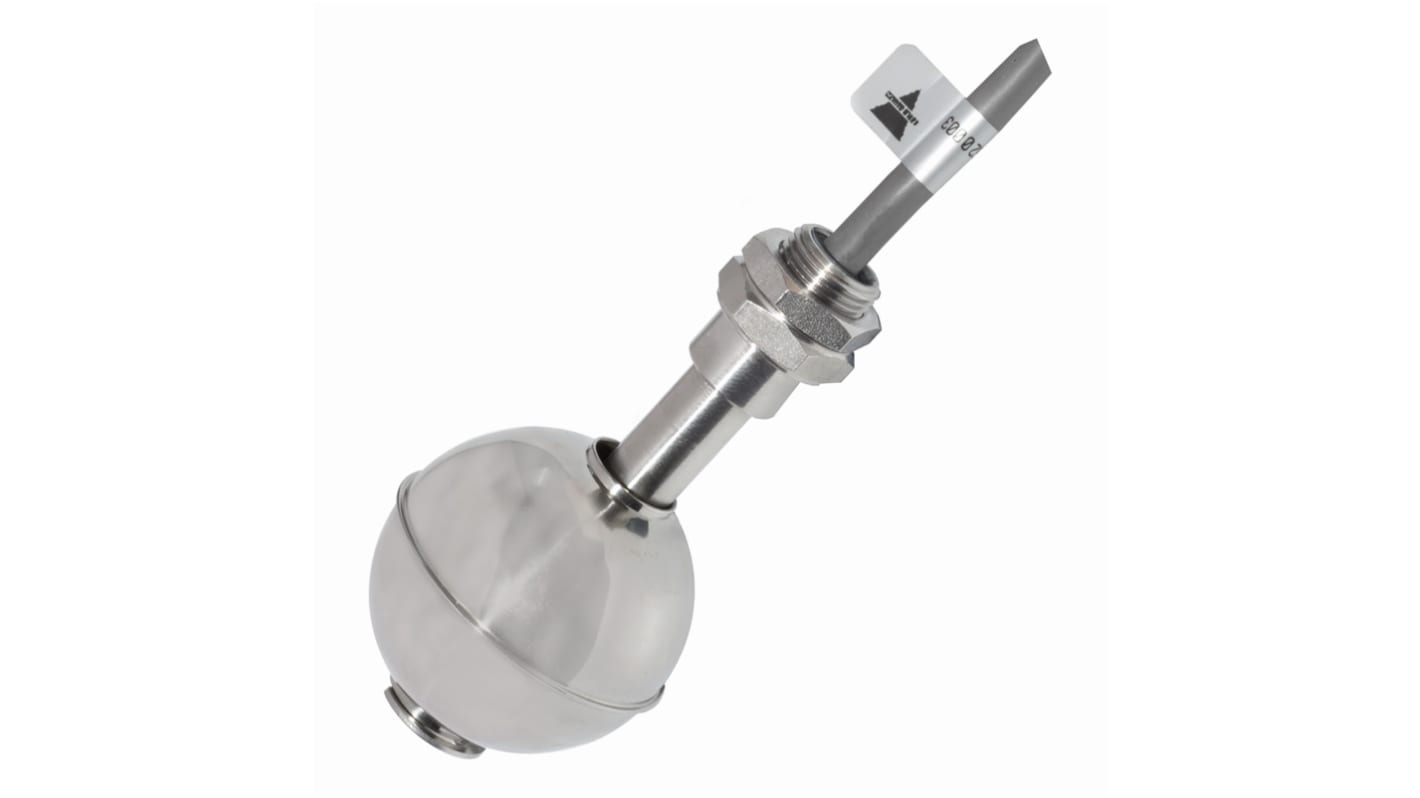

Interruttori a galleggiante orizzontali per montaggio laterale: il corpo sensore è installato sulla parete del serbatoio tramite raccordo laterale. Il galleggiante ruota attorno al punto di attacco, azionando il contatto quando supera o scende sotto la quota di installazione. Indicati quando l'accesso superiore al serbatoio non è disponibile o quando la geometria del contenitore impone un rilevamento laterale preciso.

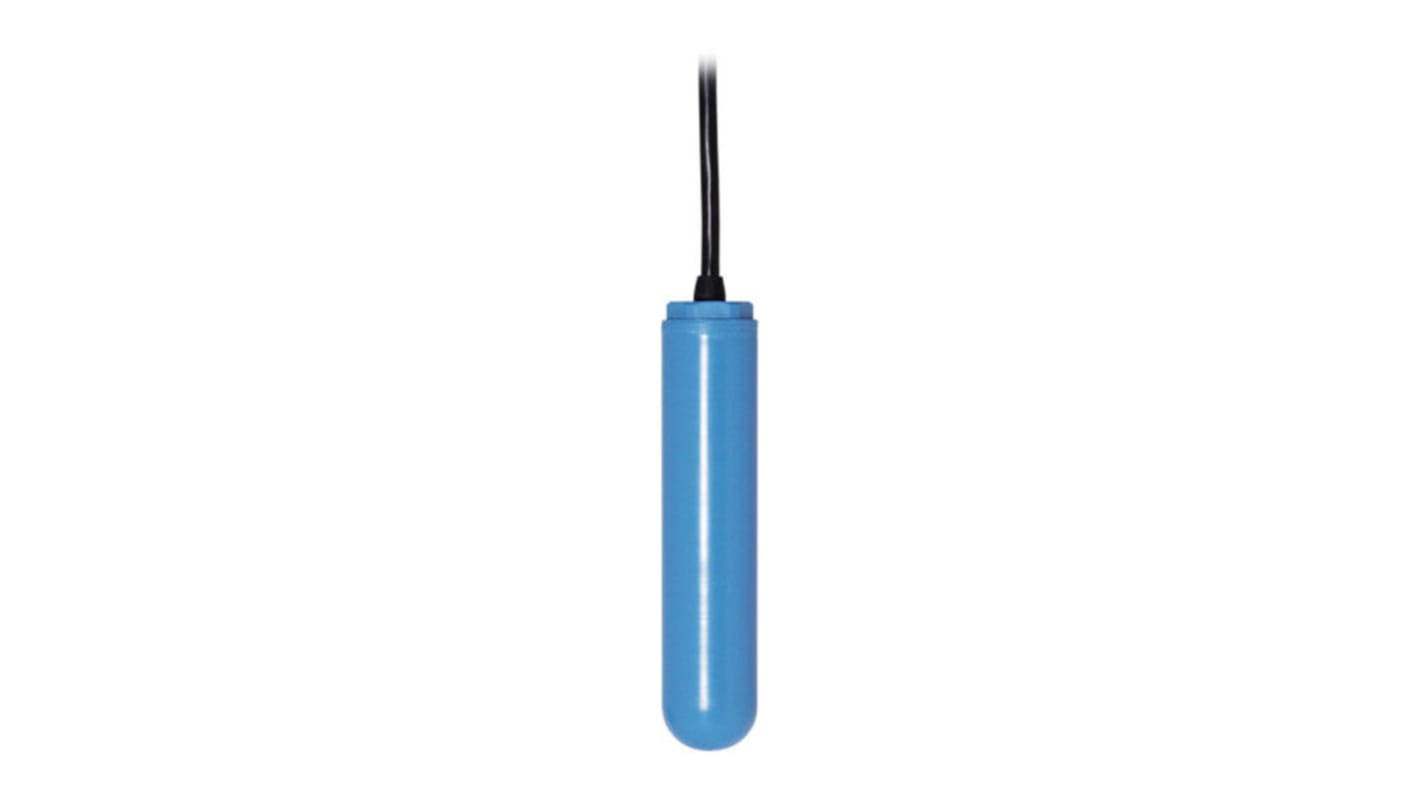

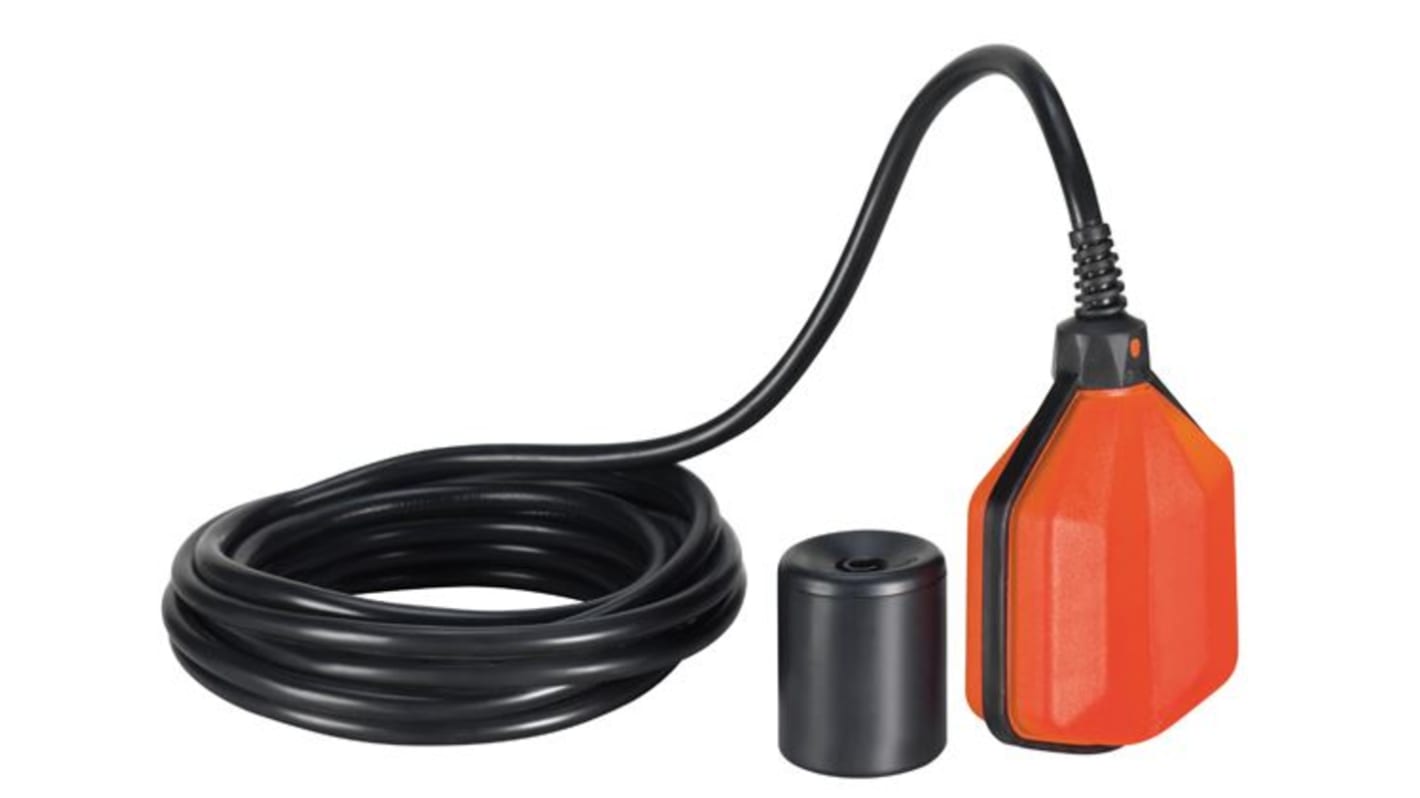

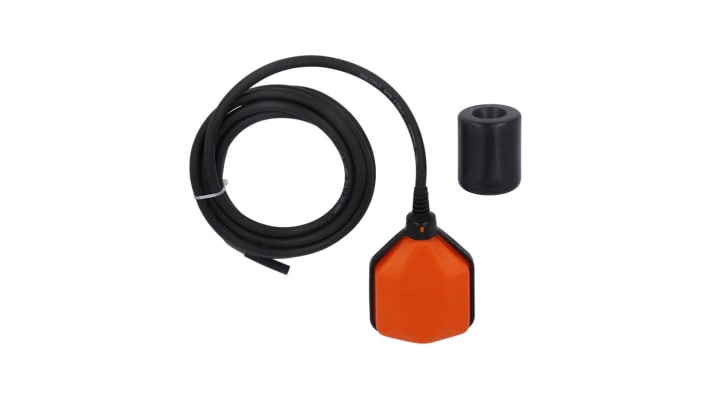

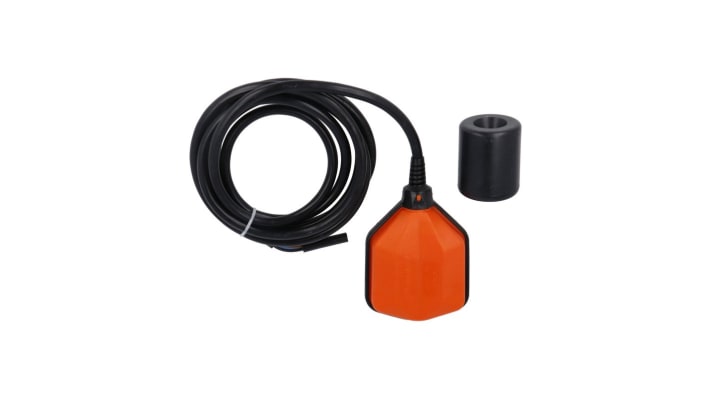

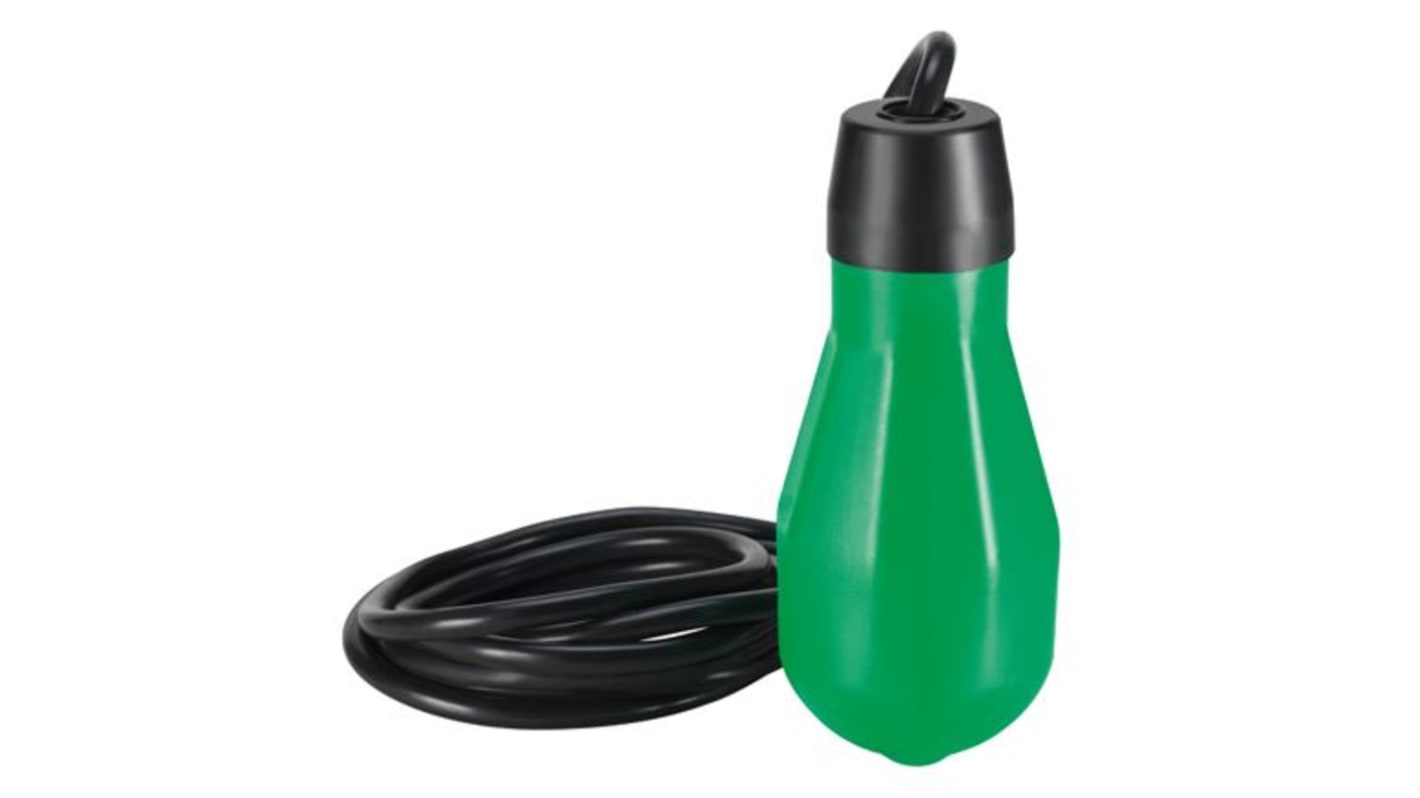

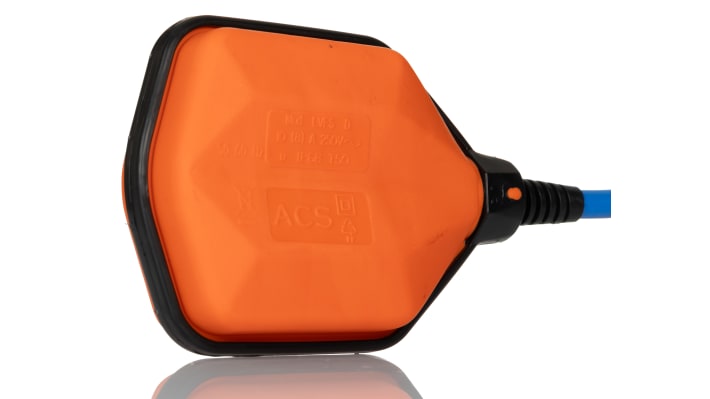

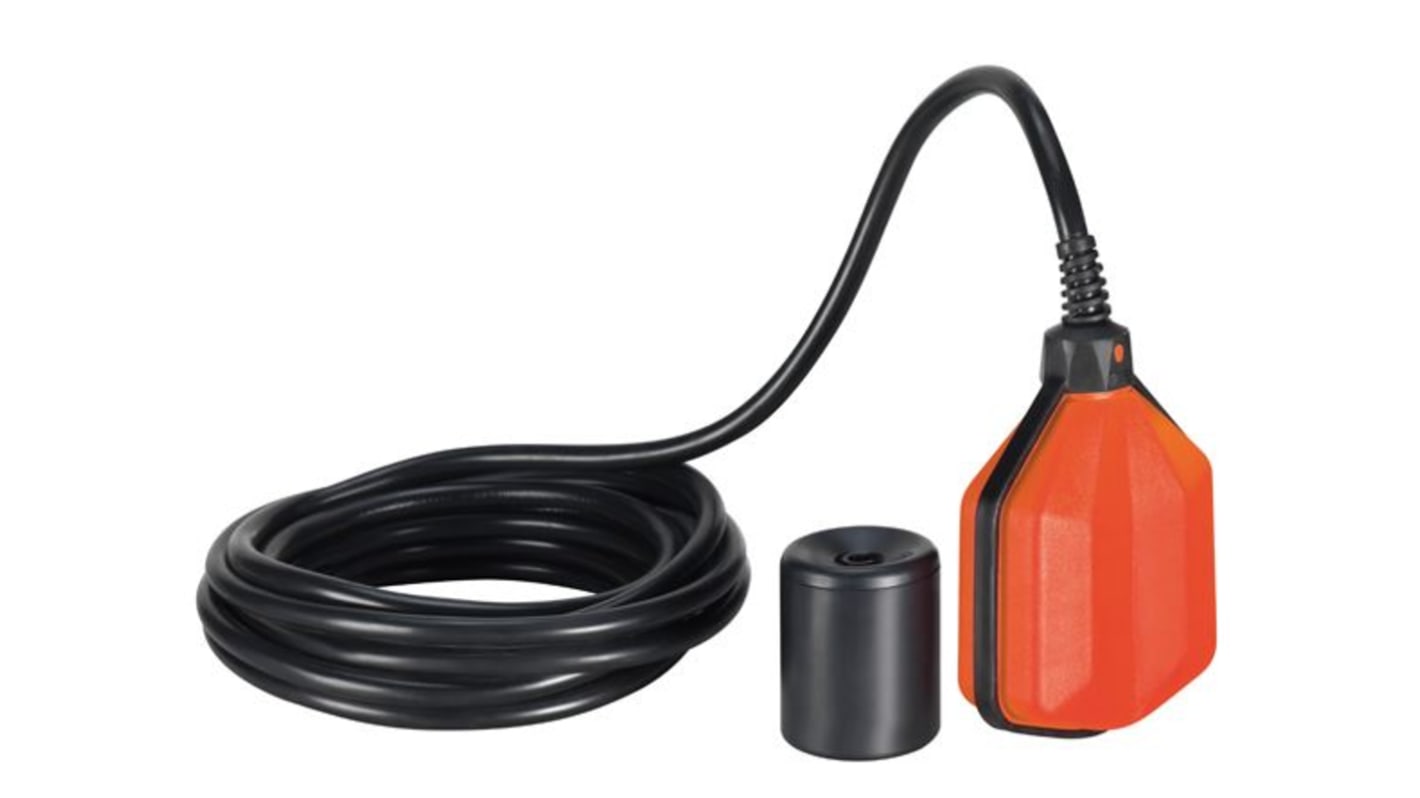

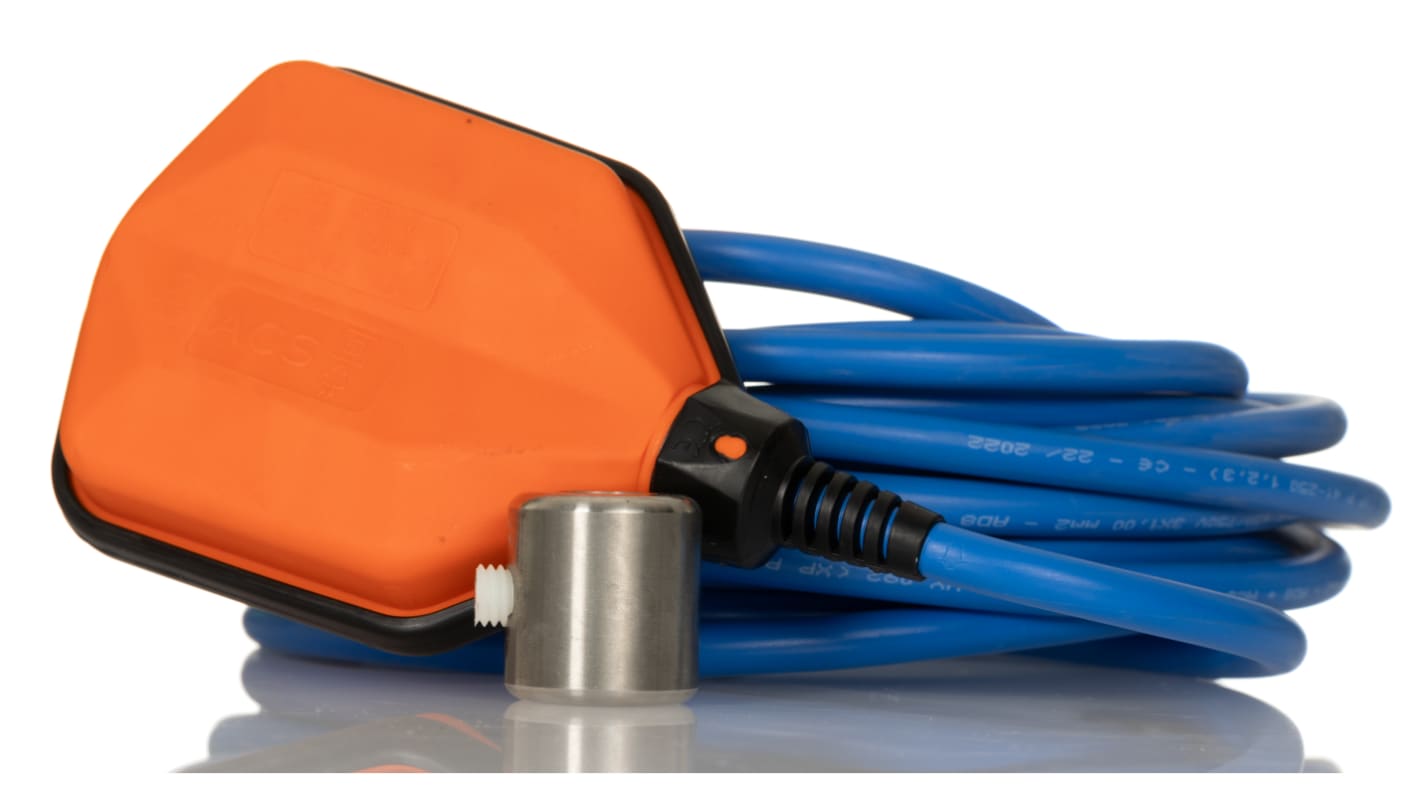

Regolatori di livello a cavo (tipo "pera"): il galleggiante è collegato tramite un cavo al punto di sospensione. Il cambio di inclinazione del cavo - determinato dalla variazione di livello - aziona il microinterruttore interno. Sono la soluzione più economica e versatile per acque chiare, reflue e liquidi a bassa viscosità in vasche di grandi dimensioni.
Come scegliere l'interruttore a galleggiante corretto per la tua applicazione
La selezione di un galleggiante interruttore di livello non si esaurisce nella scelta del modello con il prezzo più accessibile. Chi ha già gestito la sostituzione di questi componenti su impianti esistenti sa che è sufficiente un parametro non verificato - il materiale del corpo galleggiante, il tipo di contatto, la lunghezza dello stelo - per trovarsi con un componente installato che non si comporta come atteso. Prima di confermare l'ordine è necessario verificare una sequenza precisa di criteri.
Criteri di verifica prima dell'ordine
Verifica il materiale di costruzione in funzione del liquido. La scelta tra acciaio inox AISI 304, AISI 316 e materiali plastici (PP, PVC) dipende dalla natura chimica del liquido, dalla temperatura di esercizio e dalla presenza di sostanze corrosive. L'AISI 316 è necessario per liquidi aggressivi, acidi o alimentari che richiedono resistenza alla corrosione salina; il PP è sufficiente per acque di processo e reflue a bassa aggressività. Usare un galleggiante in materiale non idoneo al liquido significa degrado accelerato del corpo, perdita di tenuta e possibile contaminazione del fluido.
Controlla il tipo di montaggio compatibile con il serbatoio. Verifica se il serbatoio consente accesso dall'alto (montaggio verticale) o solo laterale (montaggio orizzontale). Per i verticali a stelo, misura la lunghezza utile disponibile all'interno del serbatoio e la quota esatta a cui deve intervenire il contatto: questi dati determinano la lunghezza dello stelo e la posizione del galleggiante lungo di esso.
Verifica la densità e la viscosità del liquido. Un galleggiante dimensionato per acqua (densità 1 kg/dm³) non fluttua correttamente in un liquido con densità significativamente diversa - olio, glicole, solvente. Controlla che la spinta di galleggiamento del corpo sensore sia compatibile con la densità effettiva del fluido. Per liquidi ad alta viscosità o con particelle in sospensione, prediligere versioni con corpo galleggiante più grande e a geometria sferica, che offrono maggiore inerzia al movimento.
Accerta le specifiche elettriche richieste. Verifica il tipo di contatto necessario: normalmente aperto (NO), normalmente chiuso (NC) o SPDT (un contatto NO e uno NC sullo stesso dispositivo). Controlla la tensione massima e la corrente nominale del contatto in relazione al carico da commutare - pompa, elettrovalvola, relè, ingresso PLC. Un contatto reed standard è idoneo per carichi fino a pochi ampere; se il carico è diretto senza relè intermedio, verifica che la corrente di commutazione del galleggiante sia sufficiente.
Verifica la necessità di certificazione ATEX. In presenza di vapori infiammabili, polveri combustibili o atmosfere potenzialmente esplosive - depositi di carburante, vasche di solventi, impianti chimici - è obbligatorio l'utilizzo di interruttori a galleggiante certificati ATEX secondo la Direttiva 2014/34/UE. La certificazione deve coprire la categoria e il gruppo di gas o polvere specifici dell'applicazione: non è sufficiente che il componente "sia adatto a zone pericolose" in modo generico.
Per applicazioni con liquidi carichi o reflui, considera il grado di protezione IP del cavo e del raccordo. Nei pozzi di raccolta acque reflue, il galleggiante è esposto a immersione prolungata, trascinamento meccanico e depositi: verifica che il cavo di collegamento abbia sezione e rivestimento idonei alle condizioni di lavoro e che il raccordo di montaggio garantisca tenuta IP adeguata.
Errori frequenti nella selezione e nella sostituzione di interruttori a galleggiante
Il caso del galleggiante "uguale" che non funziona uguale
Un errore ricorrente riguarda la sostituzione su impianti esistenti: il manutentore ordina un interruttore a galleggiante che visivamente sembra identico all'originale - stesso formato, stesso raccordo - ma con un tipo di contatto diverso. Il componente arriva, si installa, ma il senso di intervento è invertito rispetto alla logica del quadro: quello che era NC diventa NO, la pompa si avvia quando dovrebbe fermarsi. Il problema non è visibile finché l'impianto non entra in funzione. Quando un cliente ci contatta per sostituire un galleggiante interruttore di livello, la prima cosa che il team Elexonik verifica è la configurazione del contatto sull'originale - NO, NC o SPDT - e il verso di intervento rispetto al livello (intervento in salita o in discesa). Solo dopo si procede all'identificazione del sostituto corretto.
Sottostima della densità del liquido su olio e fluidi speciali
Chi lavora su centraline idrauliche o impianti con fluidi a densità inferiore all'acqua - oli minerali, glicoli, solventi clorurati - incontra spesso il problema del galleggiante che non galleggia come previsto. Un corpo galleggiante progettato per acqua, immerso in un fluido con densità 0,85 kg/dm³, ha una spinta di galleggiamento inferiore e può risultare troppo pesante per azionare correttamente il contatto reed alla soglia di livello prevista. Il risultato è un'attivazione tardiva o mancata, con rischio di marcia a secco della pompa. Verifica sempre che il produttore specifichi la densità minima del liquido per il corretto funzionamento del modello selezionato.
Lunghezza dello stelo non verificata in fase di sostituzione
Un altro scenario frequente riguarda i galleggianti verticali a stelo su serbatoi esistenti: il codice originale non è più disponibile e si ordina un sostituto con la stessa filettatura di attacco, senza verificare la lunghezza totale dello stelo e la posizione del galleggiante lungo di esso. Il risultato è che il punto di intervento si sposta di qualche centimetro rispetto al progetto, con effetti sulla logica di controllo del livello - riempimento eccessivo o svuotamento prematuro. Prima di ordinare un equivalente, misura la lunghezza utile dello stelo originale e la quota di montaggio del galleggiante.
Applicazioni industriali degli interruttori di livello a galleggiante
Controllo pompe su acque reflue e acque di processo
L'applicazione più diffusa degli interruttori a galleggiante è il controllo automatico di pompe di sollevamento e svuotamento in pozzi di raccolta, vasche di accumulo e stazioni di pompaggio. Il galleggiante gestisce le soglie di avvio e di arresto della pompa - o di più pompe in alternanza - senza necessità di alimentazione ausiliaria o di un'unità di elaborazione dedicata. Per queste applicazioni, i regolatori di livello a cavo sono la scelta più frequente, per semplicità di installazione e costo contenuto; le versioni in acciaio inox AISI 316 sono preferite dove il liquido è corrosivo o l'applicazione rientra in un ciclo produttivo alimentare o farmaceutico.
Protezione dalla marcia a secco di pompe industriali
La protezione dalla marcia a secco è un'applicazione critica in tutti gli impianti dove la pompa preleva direttamente dal serbatoio: pompe dosatrici su vasche di reagenti, elettropompe su cisterne di gasolio, pompe di ricircolo su impianti di trattamento superficiale. Un interruttore galleggiante di livello minimo interrompe il circuito di alimentazione della pompa quando il livello scende sotto la soglia di sicurezza, evitando il danneggiamento delle tenute meccaniche e del corpo pompa. In questi contesti è essenziale che il galleggiante abbia un contatto con corrente nominale adeguata al circuito di comando, o che sia abbinato a un relè intermedio se il carico supera la portata del contatto.
Segnalazione di livelli di allarme in vasche chimiche e serbatoi di carburante
Nelle vasche di contenimento prodotti chimici, nei serbatoi di stoccaggio carburante e nelle centraline oleodinamiche, gli interruttori a galleggiante gestiscono le soglie di allarme massimo e minimo, attivando segnalatori luminosi, avvisatori acustici o ingressi digitali del sistema di supervisione. Segnalatori luminosi e avvisatori acustici del catalogo Elexonik possono essere selezionati in abbinamento per completare il sistema di segnalazione. Per le applicazioni in zone classificate ATEX, i galleggianti certificati sono l'unica soluzione normalmente conforme: l'utilizzo di componenti non certificati in zona pericolosa è una non conformità che può avere conseguenze gravi in sede di audit o di verifica assicurativa.
Automazione di processi in industria alimentare e chimica
Nell'industria alimentare - pastorizzatori, serbatoi di stoccaggio latte, vasche di fermentazione - gli interruttori a galleggiante in acciaio inox AISI 316 con raccordi conformi alle normative igieniche gestiscono i livelli di processo in modo affidabile e con manutenzione ridotta. Nell'industria chimica e nella produzione di vernici e solventi, le versioni in PVDF o con corpo galleggiante in materiali resistenti agli agenti chimici aggressivi coprono le applicazioni dove la resistenza alla corrosione è il parametro dimensionante. Sick e BALLUFF dispongono di versioni per ambienti industriali gravosi, ordinabili con supporto tecnico pre-vendita per la verifica della compatibilità chimica e delle certificazioni richieste.
Compatibilità, accessori e componenti correlati
Gli interruttori a galleggiante raramente operano come dispositivi isolati: fanno parte di un sistema di controllo livello che include il serbatoio, la pompa o la valvola di comando, il circuito elettrico di controllo e, in molti casi, un sistema di segnalazione locale o remota.
Prima di completare la specifica, verifica la coerenza dell'intero anello di controllo: il tipo di contatto del galleggiante deve essere compatibile con la logica del quadro (NO o NC in condizione di riposo), la corrente nominale del contatto deve essere adeguata al carico o al relè intermedio, e il materiale del corpo galleggiante deve essere certificato per il liquido specifico. Per le applicazioni con serbatoi di grandi dimensioni o con più soglie di livello, considera la possibilità di utilizzare galleggianti multipunto a stelo singolo, che riducono il numero di passaggi sul coperchio del serbatoio.
Per applicazioni che richiedono un controllo più sofisticato della variabile di livello - misura continua invece di rilevamento a soglia - i sensori di livello del catalogo Elexonik coprono tecnologie a ultrasuoni, capacitive e radar. Per le applicazioni dove la variabile di livello è parte di un ciclo di controllo più ampio gestito da un controllore logico, la categoria PLC, HMI e analisi dati completa l'ecosistema con le unità di elaborazione e i pannelli operatore necessari. Per la gestione automatica delle pompe, i contattori e i dispositivi di controllo motori disponibili nel catalogo Elexonik si integrano direttamente con l'uscita del galleggiante.
Normative e certificazioni: cosa verificare prima dell'installazione
Gli interruttori a galleggiante installati in ambito industriale devono soddisfare requisiti normativi che variano in funzione del contesto di utilizzo. La conformità non è un dettaglio formale: in caso di sinistro o di ispezione, l'assenza di certificazione idonea può invalidare la copertura assicurativa e comportare responsabilità dirette per il progettista o l'installatore.
Per le applicazioni in atmosfere potenzialmente esplosive, la Direttiva 2014/34/UE (ATEX) impone l'utilizzo di componenti certificati per la categoria e il gruppo di gas o polvere specifici della zona classificata. Il marcatore ATEX deve essere verificato sulla targhetta del prodotto e nella documentazione tecnica allegata: non è sufficiente che il fornitore dichiari genericamente la compatibilità con zone pericolose. I galleggianti interruttori di livello con certificazione ATEX disponibili nel catalogo Elexonik sono accompagnati dalla documentazione tecnica completa per facilitare la verifica di conformità in fase di collaudo.
Per le applicazioni in industria alimentare, la scelta dei materiali a contatto con il liquido deve essere verificata rispetto al Regolamento CE 1935/2004 sui materiali e oggetti destinati al contatto con gli alimenti. L'AISI 316L è il materiale standard per questa categoria di applicazioni, ma la conformità dipende anche dal trattamento superficiale e dalla geometria del componente: verifica che il produttore fornisca dichiarazione di conformità specifica. Per gli impianti soggetti alla Direttiva Macchine 2006/42/CE, gli interruttori a galleggiante che fanno parte della catena di sicurezza - ad esempio protezione dalla marcia a secco su pompe in aree con accesso operatori - devono essere selezionati in coerenza con il Performance Level richiesto secondo EN ISO 13849-1.
Domande frequenti sugli interruttori a galleggiante per uso industriale
Come si verifica se un interruttore a galleggiante è compatibile con il liquido presente nel serbatoio?
Il parametro principale da verificare è il materiale del corpo galleggiante e dei raccordi a contatto con il fluido. Per liquidi corrosivi, acidi, solventi o applicazioni alimentari, il corpo deve essere in acciaio inox AISI 316 o in materiale plastico resistente alla specifica sostanza (PP, PVDF, PVC). Il produttore fornisce sempre un elenco di compatibilità chimica nella scheda tecnica del modello: verifica che il liquido del tuo impianto sia incluso nell'elenco e che la temperatura di esercizio rientri nel range dichiarato. Un secondo parametro è la densità del liquido: il galleggiante deve avere spinta di galleggiamento sufficiente per azionare correttamente il contatto alla soglia di livello prevista. In caso di dubbio sulla compatibilità chimica o sulla densità del fluido, il team Elexonik può supportarti nella verifica prima di confermare l'ordine.
Qual è la differenza tra un interruttore a galleggiante verticale e uno orizzontale, e come si sceglie?
Il galleggiante verticale a stelo si monta dall'alto del serbatoio tramite raccordo filettato superiore e rileva il livello del liquido lungo l'asse verticale dello stelo. È la soluzione standard per serbatoi cilindrici con accesso superiore e consente di installare più galleggianti sullo stesso stelo a quote diverse, coprendo più soglie con un unico passaggio. Il galleggiante orizzontale si monta lateralmente sulla parete del serbatoio: il corpo ruota attorno al punto di attacco in funzione del livello, azionando il contatto quando supera o scende sotto la quota di installazione. Si sceglie quando l'accesso superiore al serbatoio non è disponibile, quando il serbatoio ha geometria orizzontale o quando la quota di intervento deve essere definita con precisione rispetto alla posizione del raccordo laterale. Per serbatoi di grandi dimensioni con accesso libero, il regolatore di livello a cavo è spesso la scelta più semplice ed economica, compatibile con acque chiare e reflue.
È possibile sostituire un interruttore a galleggiante fuori produzione con un equivalente compatibile?
Sì, la gestione di componenti fuori produzione è tra i servizi che il team Elexonik offre concretamente. Quando un cliente ci contatta con la sigla di un galleggiante interruttore non più disponibile, verifichiamo la compatibilità dimensionale del raccordo di attacco, il tipo e la configurazione del contatto (NO, NC, SPDT), la lunghezza dello stelo e il materiale del corpo galleggiante rispetto al liquido dichiarato. In molti casi esistono sostituti con sigla diversa ma funzionalmente equivalenti, anche di brand diversi: il nostro team identifica la variante corretta e, se necessario, verifica anche la disponibilità della documentazione tecnica aggiornata per la messa in servizio. Puoi contattarci dalla pagina contatti con la sigla originale e le caratteristiche dell'applicazione.
Quando è obbligatorio un interruttore a galleggiante con certificazione ATEX?
La certificazione ATEX è obbligatoria ogni volta che il galleggiante è installato in una zona classificata come potenzialmente esplosiva ai sensi della Direttiva 2014/34/UE: depositi di carburanti, vasche di solventi, impianti chimici con vapori infiammabili, silos con polveri combustibili. La zona deve essere classificata dal progettista dell'impianto nel documento di classificazione dei luoghi (Ex-zone assessment), che specifica categoria, gruppo di gas o polvere e classe di temperatura massima. Il galleggiante certificato ATEX deve riportare sulla targhetta il marcatore II, la categoria (1G, 2G, 3G per gas; 1D, 2D, 3D per polveri) e il gruppo di gas. Usare un interruttore non certificato in zona classificata è una non conformità alla Direttiva Macchine e può comportare il blocco dell'impianto in sede di verifica. Elexonik dispone di modelli certificati ATEX e il team tecnico può supportarti nella verifica della corrispondenza tra il prodotto e la categoria di zona dichiarata nel documento di classificazione.
Assistenza tecnica e spedizioni per interruttori a galleggiante su Elexonik
Elexonik supporta installatori, manutentori e responsabili acquisti nella selezione degli interruttori a galleggiante giusti per ogni impianto, con un servizio di assistenza tecnica pre-vendita che va dalla verifica della compatibilità chimica del materiale alla corretta lettura della sigla prodotto per identificare la configurazione esatta. Per applicazioni con liquidi particolari, zone ATEX o serbatoi con geometrie non standard, contattaci tramite la pagina contatti prima di ordinare: la verifica preventiva evita resi e ritardi in fase di installazione.
Oltre alla fornitura di componenti nuovi, offriamo un servizio di riparazione e assistenza tecnica su numerosi componenti industriali, inclusi sensori e dispositivi di controllo livello: un'opzione concreta quando il fermo impianto non consente di attendere i tempi di approvvigionamento di un ricambio non disponibile a pronta consegna. Tutti i dettagli sono nella pagina dedicata a riparazioni e assistenza tecnica.
Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in funzione della disponibilità del prodotto. Gli acquisti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere Elexonik e il nostro approccio al settore industriale, visita la pagina chi siamo.
