Negli impianti industriali in cui l'accesso a zone pericolose deve essere controllato con precisione, gli attuatori e i magneti di interblocco di sicurezza sono i componenti che rendono possibile il blocco fisico delle protezioni e la verifica della loro posizione. Elexonik propone questa famiglia di prodotti con disponibilità a magazzino, supporto tecnico pre-vendita per la verifica della compatibilità con gli interruttori di interblocco già installati e spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi. Che si tratti di un'installazione nuova o della sostituzione di un attuatore fuori produzione, il team è disponibile per identificare la versione corretta prima di processare l'ordine.

Gli attuatori e i magneti di interblocco si integrano con gli interruttori di interblocco di sicurezza per formare un sistema di blocco e rilevamento della posizione conforme alle normative di sicurezza macchine. La scelta del componente corretto dipende dal tipo di interruttore con cui deve accoppiarsi, dal tipo di azionamento richiesto e dalle condizioni ambientali dell'impianto.

Visualizzi 1 - 3 di 3 prodotti

Cosa sono gli attuatori e i magneti di interblocco di sicurezza

Funzione e principio di funzionamento

L'attuatore di interblocco è la parte mobile del sistema di sicurezza: viene montato sulla protezione - portello, riparo, coperchio - e, quando questa viene chiusa, si inserisce nel corpo dell'interruttore di interblocco azionando il meccanismo di rilevamento della posizione. In assenza dell'attuatore nella posizione corretta, l'interruttore non chiude il circuito di sicurezza e il macchinario non può avviarsi. Il principio garantisce che l'avviamento sia possibile soltanto quando la protezione è fisicamente in posizione chiusa e l'attuatore correttamente inserito.

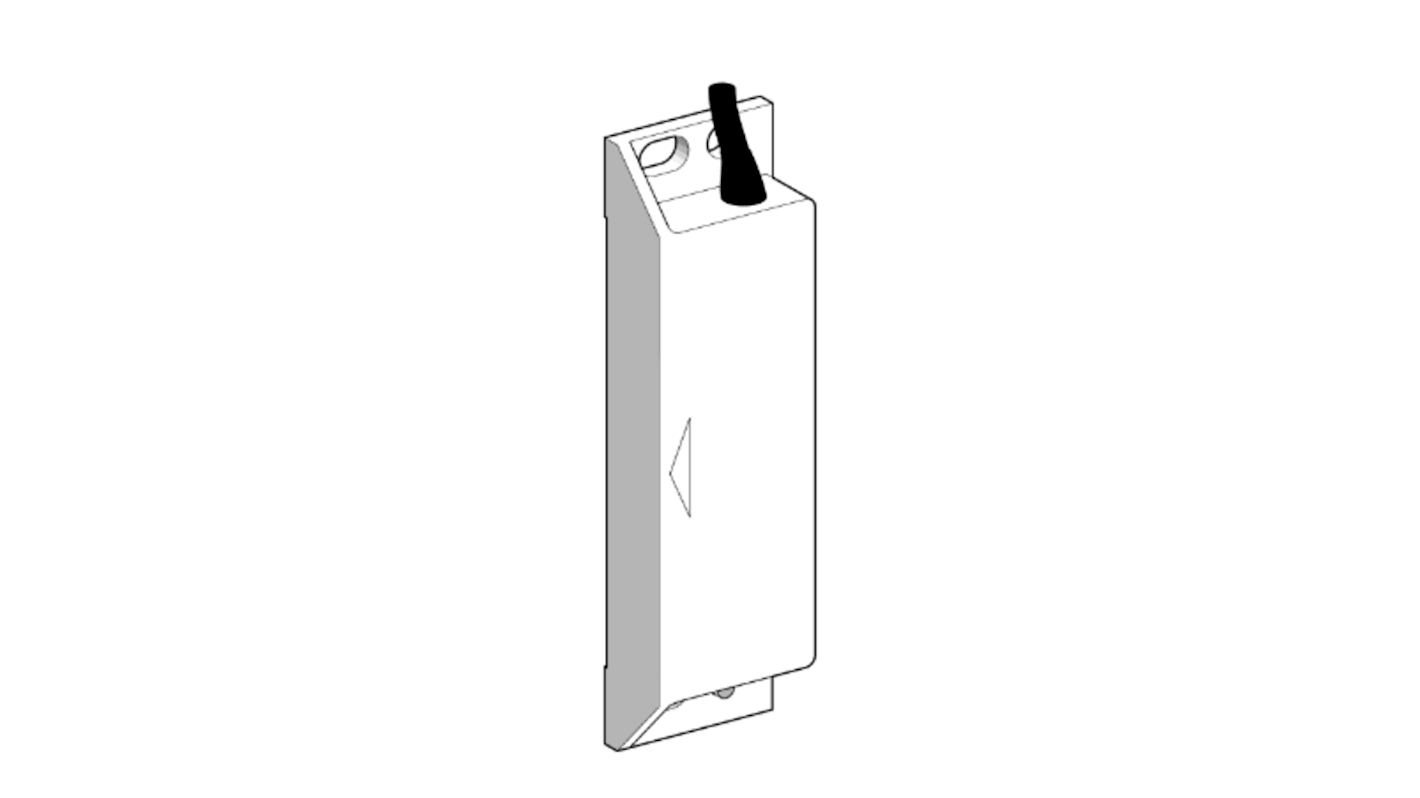

I magneti di interblocco operano con un principio differente: il campo magnetico generato dal magnete - montato sul riparo mobile - viene rilevato dall'interruttore di sicurezza senza contatto corrispondente. Questa soluzione è indicata quando si vogliono eliminare le parti meccaniche mobili soggette a usura, o quando il riparo non consente un accoppiamento meccanico preciso. La forza di attrazione del magnete, espressa in Newton, è un parametro da verificare in funzione delle specifiche dell'interruttore abbinato.

Differenza tra attuatori meccanici e magneti

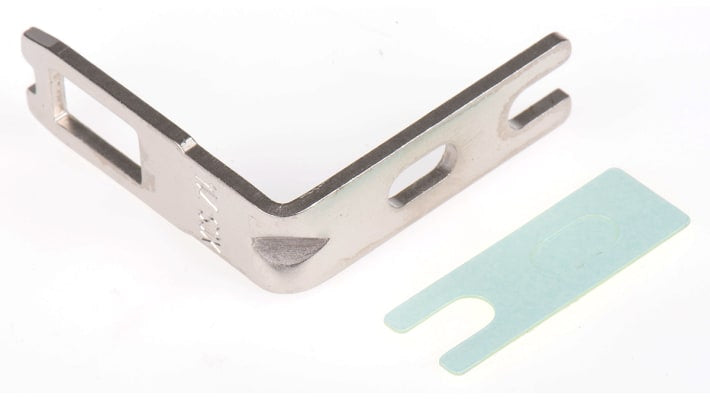

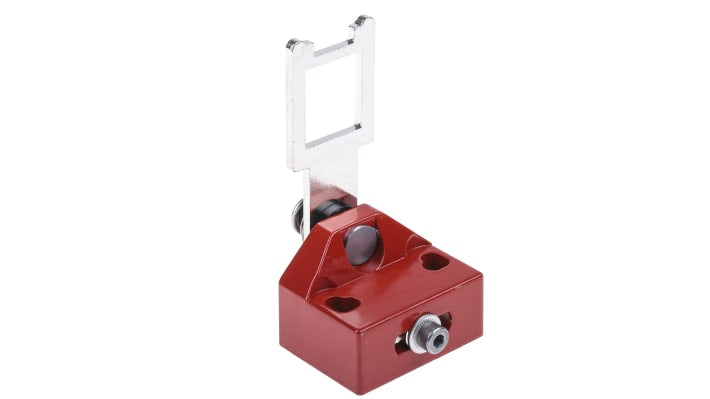

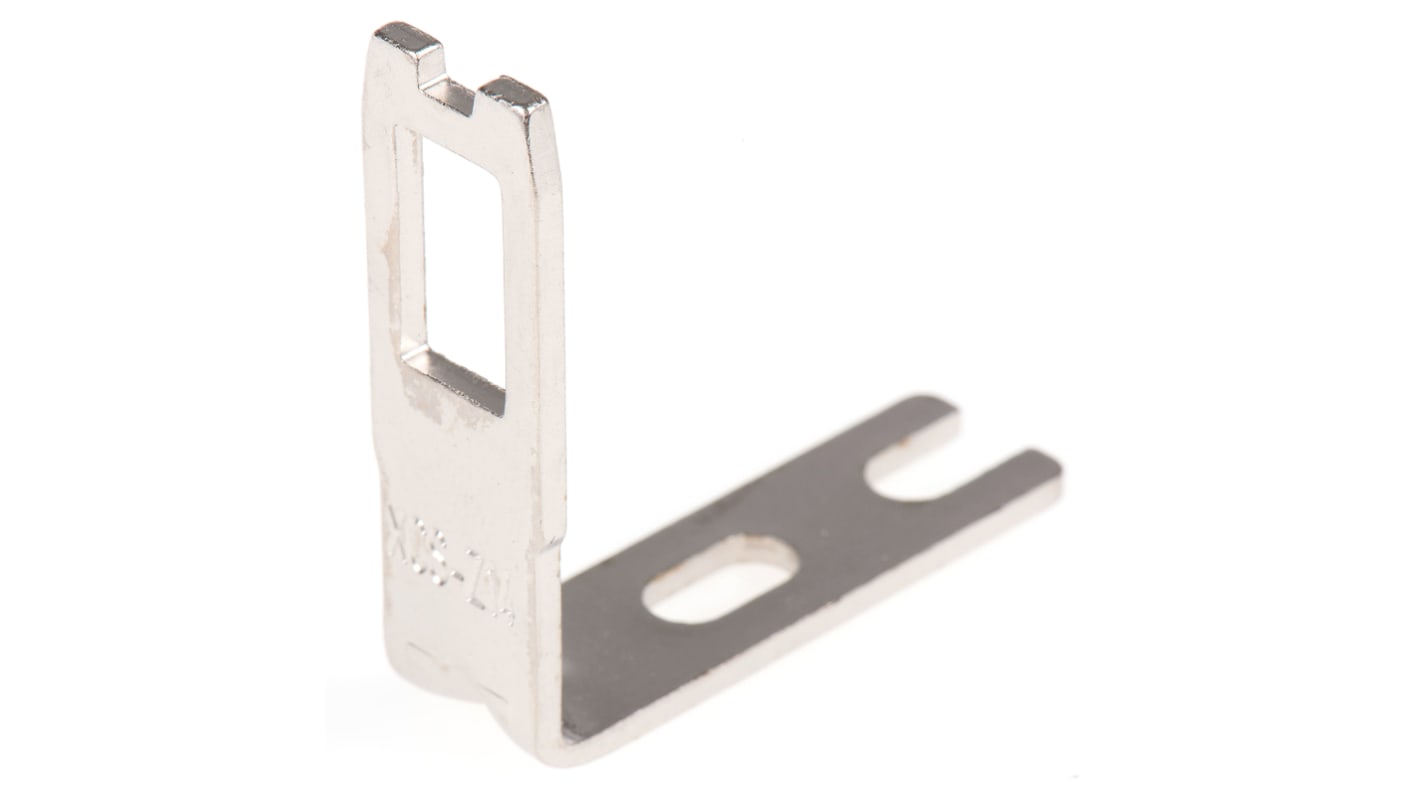

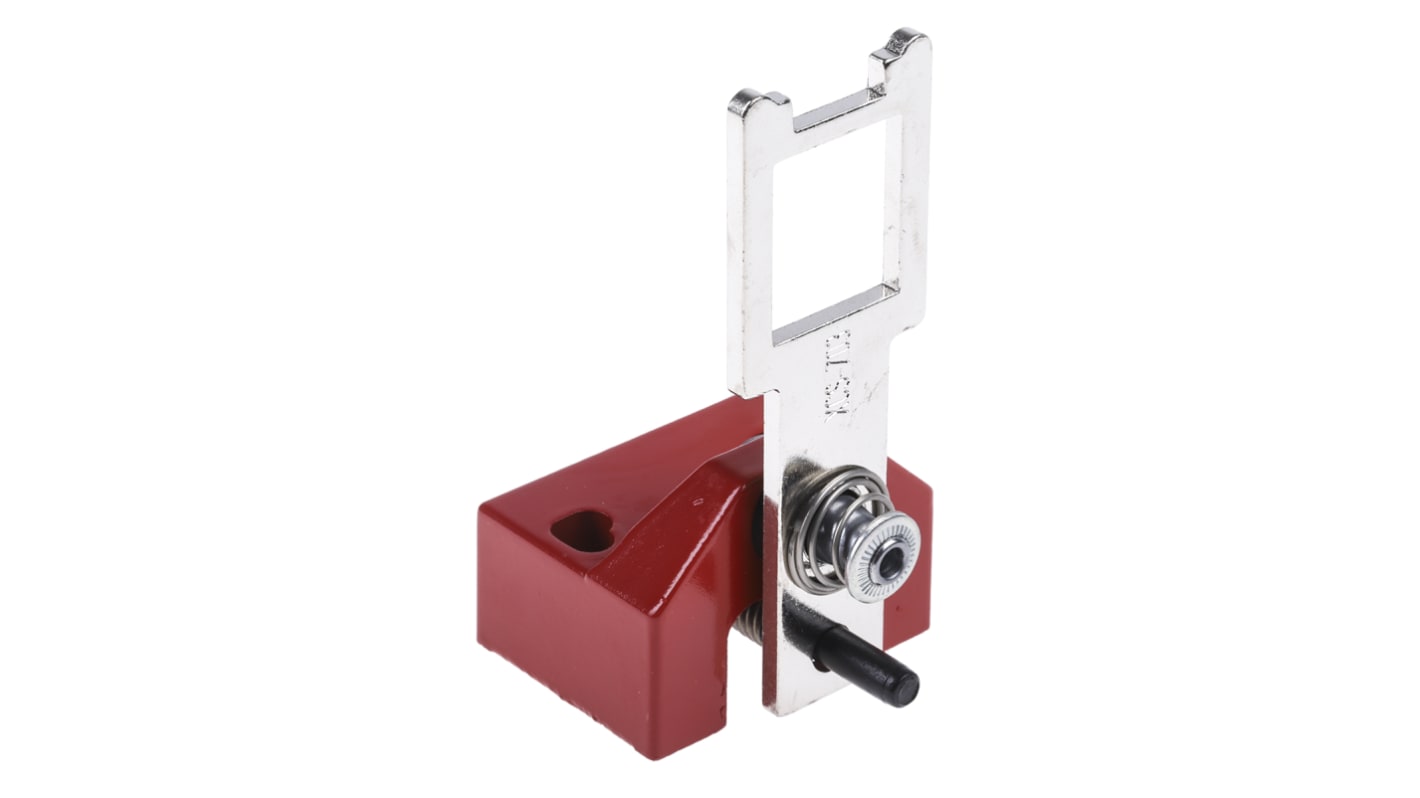

Gli attuatori meccanici - disponibili in versione a leva, a testa rotante, a slitta o a linguetta - garantiscono un accoppiamento diretto e verificabile con l'interruttore. Sono la scelta standard nella maggior parte delle applicazioni industriali in cui il riparo si muove in modo lineare o rotazionale con una traiettoria definita. I magneti sono invece preferibili quando il riparo ha una mobilità meno prevedibile, quando si vuole ridurre al minimo la manutenzione meccanica o quando si lavora su sistemi che richiedono una soluzione di interblocco senza contatto, come in ambienti con elevata presenza di sporco, polvere o umidità. I due approcci non sono intercambiabili: la scelta dipende dall'interruttore di interblocco a cui il componente deve accoppiarsi.

Come scegliere l'attuatore o il magnete corretto

Checklist di selezione prima dell'ordine

Prima di selezionare un attuatore o un magnete di interblocco, verifica sistematicamente questi punti. Saltarne anche uno solo è la causa più frequente di incompatibilità scoperta solo in fase di montaggio.

Identifica l'interruttore di interblocco abbinato: l'attuatore deve essere compatibile con il corpo interruttore specifico. Non tutti gli attuatori sono universali. Verifica il codice dell'interruttore installato o previsto e confrontalo con le specifiche di compatibilità dell'attuatore.
Determina la tipologia di attuatore richiesta: a testa rotante, a leva, a slitta o a linguetta. La scelta dipende dalla geometria del riparo e dalla direzione di chiusura. Un attuatore a testa rotante su un riparo a scorrimento lineare genera usura precoce e falsi consensi.
Verifica il materiale e il grado di protezione IP: gli attuatori in plastica tecnica sono adatti ad ambienti standard; quelli in acciaio inox sono indicati per ambienti aggressivi, lavaggi ad alta pressione o settori alimentari. Il grado IP deve essere almeno equivalente a quello dell'interruttore abbinato.
Per i magneti: controlla la forza di attrazione in Newton: il valore deve rientrare nel range specificato dall'interruttore senza contatto abbinato. Un magnete con forza insufficiente produce mancati rilevamenti; uno con forza eccessiva rispetto alle specifiche dello switch può causare errori di lettura.
Verifica l'angolo di approccio e la distanza di attuazione: per i magneti, la distanza operativa massima tra magnete e sensore determina la tolleranza di posizionamento accettabile sul riparo. Per gli attuatori meccanici, verifica che la traiettoria di inserimento sia compatibile con il tipo di testa selezionata.
Controlla la codifica se presente: alcuni sistemi di interblocco richiedono attuatori codificati per impedire l'utilizzo di chiavi sostitutive. In questo caso l'attuatore deve appartenere alla stessa famiglia codificata dell'interruttore.

Se non hai il codice esatto dell'interruttore installato o se stai sostituendo un componente di un impianto esistente senza documentazione, contatta il supporto tecnico Elexonik prima di ordinare: la verifica preventiva evita resi e ritardi.

Errori frequenti nella selezione e sostituzione

I casi che si presentano più spesso

L'errore che il team di Elexonik riscontra più spesso riguarda la sostituzione di attuatori su impianti esistenti senza verificare il codice esatto dell'interruttore abbinato. Chi gestisce la manutenzione di un impianto spesso conosce la forma visiva dell'attuatore da sostituire, ma non il codice prodotto completo, e tende a scegliere l'attuatore per affinità visiva con quello usurato. Il risultato è un componente che fisicamente si somiglia ma che ha dimensioni di accoppiamento leggermente diverse, un angolo di inserimento non compatibile o una codifica diversa che impedisce il riconoscimento da parte dell'interruttore. Quando un cliente ci contatta per sostituire un attuatore, la prima cosa che chiediamo è il codice dell'interruttore di interblocco a cui è abbinato, non il codice dell'attuatore stesso.

Un secondo caso frequente riguarda i magneti per sistemi senza contatto: viene scelto un magnete di dimensioni diverse dall'originale perché "equivalente" per forza magnetica nominale, senza considerare che la geometria del campo magnetico varia con le dimensioni fisiche. Il risultato è un rilevamento instabile, con il sensore che oscilla tra stato attivo e inattivo in funzione di minime variazioni di posizione del riparo. Questo tipo di problema è difficile da diagnosticare a impianto installato e richiede la sostituzione del magnete con uno esattamente corrispondente alle specifiche del costruttore dell'interruttore.

Componenti fuori produzione e compatibilità tra versioni

Nel mercato degli interblocchi di sicurezza, i produttori aggiornano periodicamente le loro gamme, e gli attuatori di versioni precedenti possono non essere dichiaratamente compatibili con i corpi interruttore delle versioni successive. Elexonik mantiene disponibilità di componenti anche su gamme mature e supporta nella ricerca di equivalenti verificati quando il codice originale non è più ordinabile. Se hai un codice fuori listino, segnalalo al supporto tecnico prima di cercare alternative sul mercato.

Applicazioni e contesti d'uso

Settori e tipologie di impianto

Gli attuatori e i magneti di interblocco di sicurezza trovano impiego in qualsiasi contesto in cui una protezione mobile deve essere monitorata per garantire la sicurezza dell'operatore. Nelle macchine utensili - torni, fresatrici, centri di lavoro - proteggono l'accesso all'area di lavorazione durante il ciclo attivo. Nelle linee di imballaggio e confezionamento vengono installati su pannelli e sportelli laterali che devono restare chiusi durante le fasi di movimento del nastro o delle giostre di riempimento.

Nell'industria alimentare e farmaceutica, dove i ripari sono soggetti a frequenti lavaggi, si ricorre preferibilmente ad attuatori in materiali resistenti ai detergenti aggressivi e a soluzioni con elevato grado di protezione IP, fino a IP67 o IP69K. Nella robotica collaborativa e nei sistemi di automazione flessibile, i magneti per interruttori senza contatto sono spesso preferiti per la loro resistenza all'usura meccanica e per la facilità di installazione su ripari con movimenti complessi.

Le applicazioni nei sistemi di movimentazione - nastri, trasloelevatori, sistemi di stoccaggio automatizzato - utilizzano questi componenti per proteggere le zone di accesso ai corridoi automatici. In questi contesti la scelta ricade spesso su attuatori codificati abbinati a interruttori di interblocco a solenoide che mantengono fisicamente bloccato il riparo fino al completamento del ciclo di sicurezza.

Compatibilità, accessori e componenti correlati

Cosa verificare e cosa abbinare

Gli attuatori e i magneti di interblocco non sono componenti autonomi: fanno parte di un sistema di sicurezza che comprende l'interruttore di interblocco, l'eventuale modulo di sicurezza e il circuito di comando del macchinario. La compatibilità deve essere verificata su tutti i livelli di questa catena, non solo tra attuatore e interruttore.

Per gli impianti che richiedono componenti aggiuntivi per il completamento dell'installazione, Elexonik dispone anche di componenti per interruttori di interblocco di sicurezza e di adattatori e kit di montaggio per interruttori di interblocco di sicurezza, utili quando il riparo non consente il fissaggio diretto standard. La verifica delle quote di montaggio dell'attuatore rispetto al profilo del riparo è un passaggio che viene spesso sottovalutato e che può richiedere l'uso di adattatori specifici.

I brand disponibili su Elexonik per questa famiglia di prodotti includono Schmersal, specializzato in sistemi di sicurezza per macchine con una gamma completa di attuatori meccanici e magneti codificati abbinabili alle proprie serie di interruttori, e Allen Bradley Guardmaster, con soluzioni di interblocco certificate per l'integrazione in architetture di sicurezza secondo EN ISO 13849-1. Sono disponibili anche componenti Siemens e Pilz, con copertura documentale completa per la validazione del livello di prestazione richiesto dall'impianto.

Normative di riferimento e conformità

Standard applicabili alla scelta del componente

La selezione di attuatori e magneti di interblocco non può essere disgiunta dal quadro normativo che disciplina la sicurezza delle macchine. Lo standard EN ISO 13849-1 definisce i requisiti per le parti dei sistemi di controllo relative alla sicurezza e stabilisce i livelli di prestazione (PL) che il sistema di interblocco deve raggiungere in funzione della valutazione del rischio. Il PL richiesto determina non solo la scelta dell'interruttore, ma anche il tipo di attuatore: sistemi che richiedono PL d o PL e impongono l'uso di attuatori codificati che impediscono la manipolazione della protezione con chiavi non autorizzate.

La norma IEC 60947-5-1 definisce i requisiti per i dispositivi di commutazione a bassa tensione, tra cui i blocchi contatto degli interruttori di interblocco. La conformità dell'intero sistema - interruttore, attuatore e cablaggio - a questi standard è un requisito per la marcatura CE del macchinario. Elexonik fornisce documentazione tecnica e dichiarazioni di conformità per i brand trattati, supportando i clienti nella fase di validazione del progetto di sicurezza.

Chi progetta sistemi di sicurezza conformi alla Direttiva Macchine 2006/42/CE deve considerare che la scelta dell'attuatore sbagliato - ad esempio un attuatore non codificato in un sistema che richiede la resistenza alla manipolazione - può invalidare l'intera analisi del rischio. Il supporto tecnico Elexonik è disponibile per verificare la pertinenza del componente selezionato rispetto ai requisiti normativi dell'applicazione specifica.

Domande frequenti sugli attuatori e magneti di interblocco di sicurezza

Come verifico che un attuatore sia compatibile con l'interruttore di interblocco già installato?

La compatibilità tra attuatore e interruttore dipende dal produttore e dalla serie specifica: non esiste universalità tra brand diversi e spesso nemmeno tra serie diverse dello stesso produttore. Il metodo corretto è recuperare il codice completo dell'interruttore installato - visibile sull'etichetta del dispositivo o sulla documentazione dell'impianto - e verificare nella scheda tecnica dell'interruttore quali codici di attuatore sono dichiarati compatibili. Se non hai il codice o la documentazione, contatta il supporto tecnico Elexonik: con la descrizione dell'interruttore e alcune misure fisiche dell'attuatore esistente possiamo identificare il componente corretto prima dell'ordine.

Qual è la differenza tra un attuatore standard e un attuatore codificato per interblocchi di sicurezza?

Un attuatore standard consente il consenso dell'interruttore ogni volta che viene inserito nel modo corretto, indipendentemente da chi lo fornisce. Un attuatore codificato, invece, contiene una chiave fisica o elettronica univoca che viene riconosciuta soltanto dall'interruttore corrispondente: questo impedisce che il circuito di sicurezza venga chiuso inserendo un oggetto diverso dall'attuatore originale. Gli attuatori codificati sono richiesti nelle applicazioni in cui la norma EN ISO 13849-1 prescrive un livello di prestazione elevato (PL d o PL e) e in cui il rischio di manipolazione intenzionale della protezione deve essere mitigato. Se il livello di prestazione del tuo sistema lo richiede, la scelta dell'attuatore non codificato costituisce una non conformità normativa.

Posso sostituire un magnete di interblocco con uno di dimensioni diverse ma con la stessa forza nominale?

Non è consigliabile. La forza nominale in Newton indica la forza di attrazione massima in condizioni ideali, ma la distribuzione del campo magnetico dipende dalla geometria fisica del magnete. Un magnete con dimensioni diverse dall'originale genera un campo con una forma e un'estensione spaziale differenti, il che può rendere instabile il rilevamento da parte del sensore, soprattutto ai limiti della distanza operativa. Il risultato è un segnale di consenso intermittente che può causare arresti anomali della macchina o, peggio, consensi non affidabili. Sostituisci sempre con il codice originale o con un equivalente dichiarato compatibile dal produttore dell'interruttore abbinato.

Elexonik supporta nella ricerca di attuatori di interblocco fuori produzione o difficili da reperire?

Sì. Il team di Elexonik gestisce regolarmente richieste di attuatori su gamme mature o discontinue, sia per produttori ancora attivi che per brand le cui serie sono state sostituite da nuove versioni. In questi casi verifichiamo la disponibilità a magazzino, la possibilità di identificare un equivalente compatibile con l'interruttore installato e, se necessario, forniamo supporto nella valutazione dell'impatto della sostituzione sul sistema di sicurezza esistente. Per richieste di questo tipo, contattaci tramite la pagina contatti o direttamente su WhatsApp prima di procedere con l'ordine.

Supporto tecnico, spedizioni e assistenza Elexonik

Elexonik si rivolge a installatori, manutentori, responsabili acquisti e uffici tecnici che lavorano su sistemi di sicurezza industriale e hanno bisogno di un fornitore in grado di supportare la selezione del componente corretto, non solo di evadere l'ordine. Per richieste relative agli attuatori e magneti di interblocco - verifica di compatibilità, identificazione di componenti fuori produzione, confronto tra varianti - puoi contattarci tramite la pagina contatti o su WhatsApp.

Per i componenti di sicurezza che hanno subito danni meccanici o anomalie di funzionamento, Elexonik offre anche un servizio di riparazione e assistenza tecnica su numerosi dispositivi industriali. Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in base alla disponibilità del prodotto. I prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere meglio il nostro approccio al settore e la tipologia di clientela che serviamo, visita la pagina chi siamo.
