Cilindri ed attuatori pneumatici
127 prodotti
Visualizzi 1 - 24 di 127 prodotti
Nei sistemi di movimentazione lineare e rotativa per l'automazione industriale, la scelta del cilindro o dell'attuatore pneumatico giusto è spesso il punto critico che determina l'affidabilità dell'intero ciclo macchina. Elexonik mette a disposizione di installatori, manutentori e responsabili acquisti un catalogo strutturato di cilindri ed attuatori pneumatici, con un supporto tecnico pre-vendita dedicato alla verifica della compatibilità e all'identificazione della variante corretta per ogni applicazione. I prodotti sono disponibili per l'ordine online con spedizione tramite corriere espresso.
La gamma copre le principali tipologie di attuatori pneumatici impiegati nell'industria: cilindri con stelo nelle varianti ISO e compatte, cilindri guidati per applicazioni con carico laterale, cilindri a soffietto per corse ridotte e situazioni di spazio limitato, attuatori rotanti per movimenti angolari controllati, attuatori di bloccaggio per il serraggio e il posizionamento di pezzi, pinze pneumatiche per la presa e il trasferimento di componenti, e ammortizzatori per il controllo della decelerazione a fine corsa. Su ogni famiglia è possibile ricevere assistenza tecnica per la selezione del modello adatto, prima di confermare l'ordine.
Famiglie di cilindri ed attuatori pneumatici: una guida alla struttura del catalogo
All'interno della categoria cilindri ed attuatori pneumatici, il catalogo Elexonik è organizzato in sottofamiglie che corrispondono a tipologie costruttive e funzionali distinte, ognuna con caratteristiche specifiche che la rendono adatta a determinati contesti applicativi.
Cilindri con stelo, guidati e a soffietto

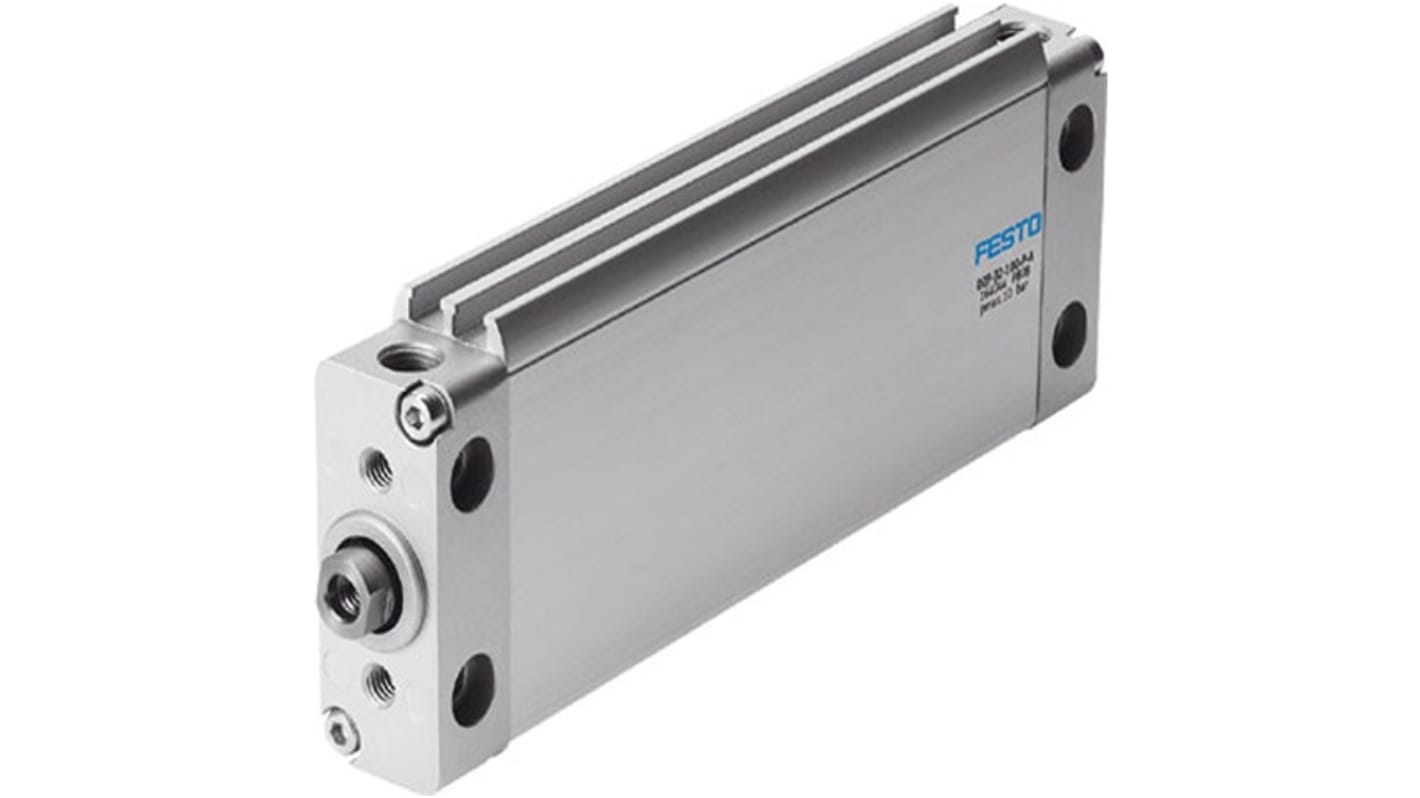

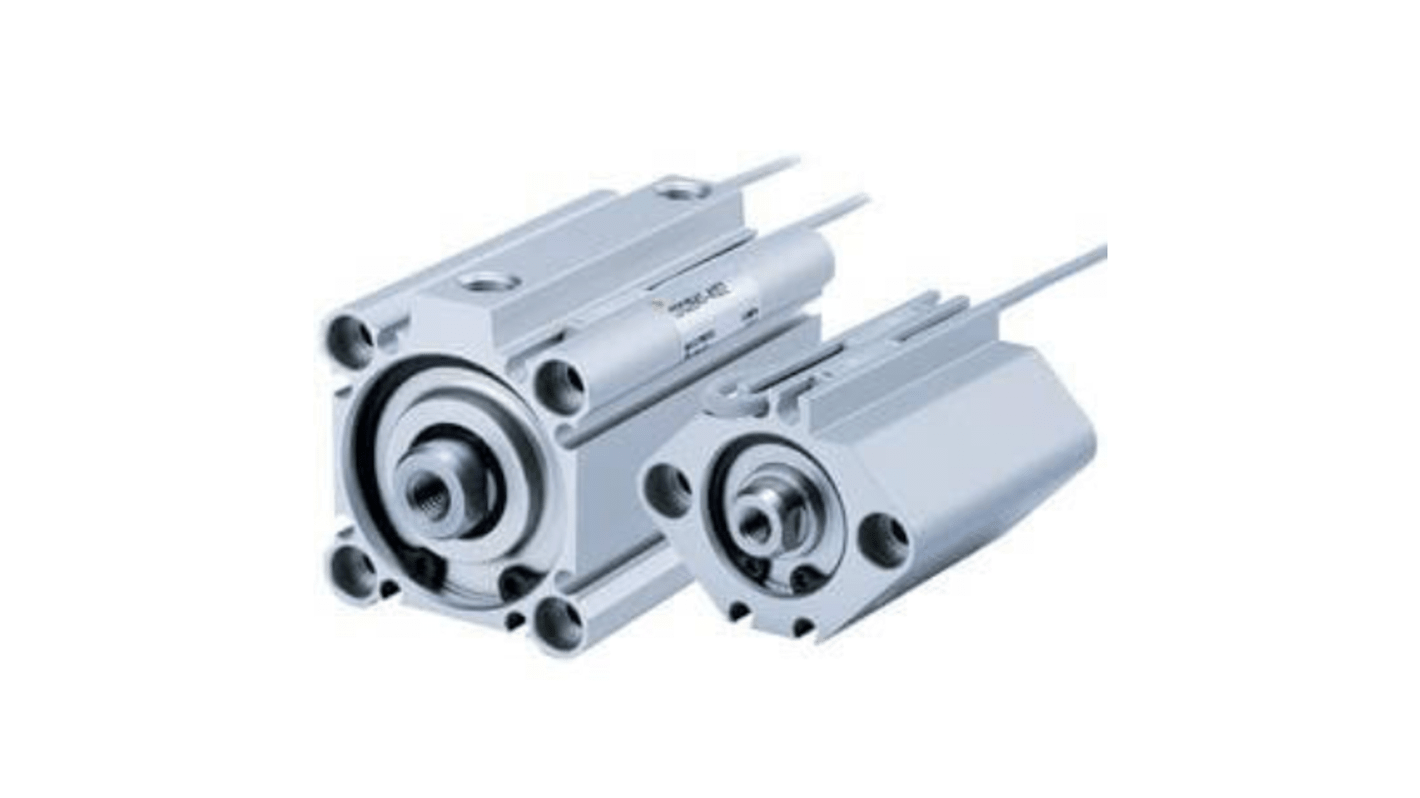

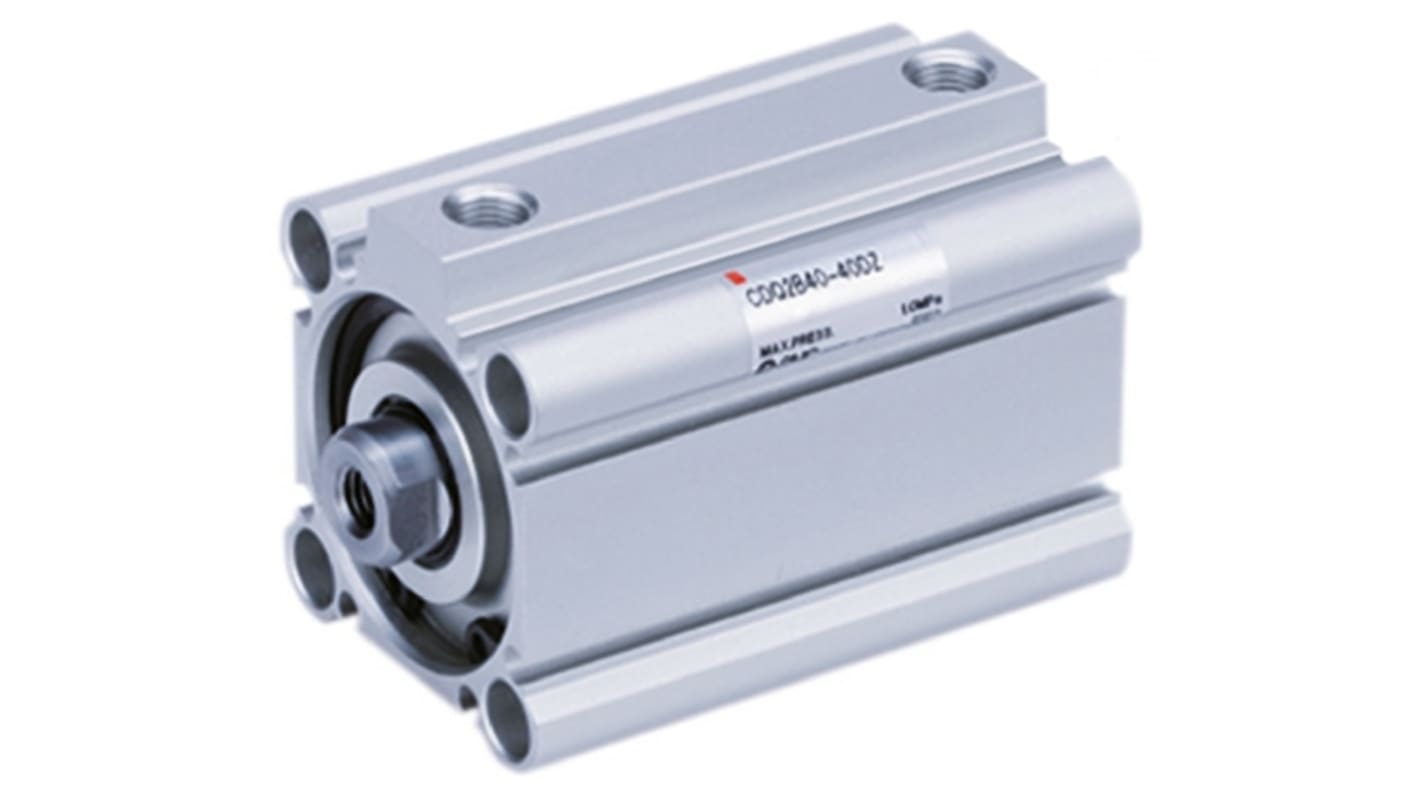

I cilindri pneumatici con stelo sono la tipologia più diffusa nell'automazione industriale. Disponibili nelle versioni a semplice e doppio effetto, coprono la grande maggioranza delle applicazioni di traslazione lineare. Le varianti conformi alla norma ISO 15552 permettono la sostituzione intercambiabile tra produttori diversi a parità di diametro e corsa, il che semplifica notevolmente la gestione dei ricambi su impianti esistenti.
I cilindri pneumatici guidati integrano una guida lineare nel corpo del cilindro e sono indicati ogni volta che il carico applicato genera momenti flettenti sullo stelo: operazioni di spinta con attrezzo, pressatura, fresatura assistita. Rispetto a un cilindro standard abbinato a una guida esterna, la soluzione guidata riduce l'ingombro e garantisce precisione di guida superiore lungo tutto il ciclo.
I cilindri pneumatici a soffietto sono la scelta corretta in presenza di corse molto brevi, vibrazioni, o contaminanti ambientali che renderebbero critica la tenuta di uno stelo convenzionale. Trovano impiego tipico in sistemi di smorzamento, supporto e regolazione di quota in applicazioni mobili o su macchine soggette a shock meccanici.
Attuatori rotanti, di bloccaggio e pinze pneumatiche
Gli attuatori rotanti pneumatici convertono l'energia pneumatica in movimento angolare controllato, tipicamente su archi di rotazione predefiniti (90°, 180°, 270°). Sono impiegati in applicazioni di orientamento, ribaltamento, indicizzazione e deviazione del flusso di materiali su linee di assemblaggio e trasporto.
Gli attuatori di bloccaggio pneumatici sono componenti specifici per il serraggio e il posizionamento di pezzi su piani di lavoro e su strutture di fissaggio. La loro logica di funzionamento - bloccaggio con pressione applicata o con molla - va valutata in relazione alla sicurezza dell'impianto in caso di perdita di pressione.
Le pinze pneumatiche coprono le applicazioni di presa, trasferimento e posizionamento di componenti su robot, isole di assemblaggio e sistemi di fine linea. La scelta tra pinze parallele, angolari, a tre griffe o radiali dipende dalla geometria del pezzo da movimentare e dai requisiti di forza di presa.
Ammortizzatori pneumatici e idraulici

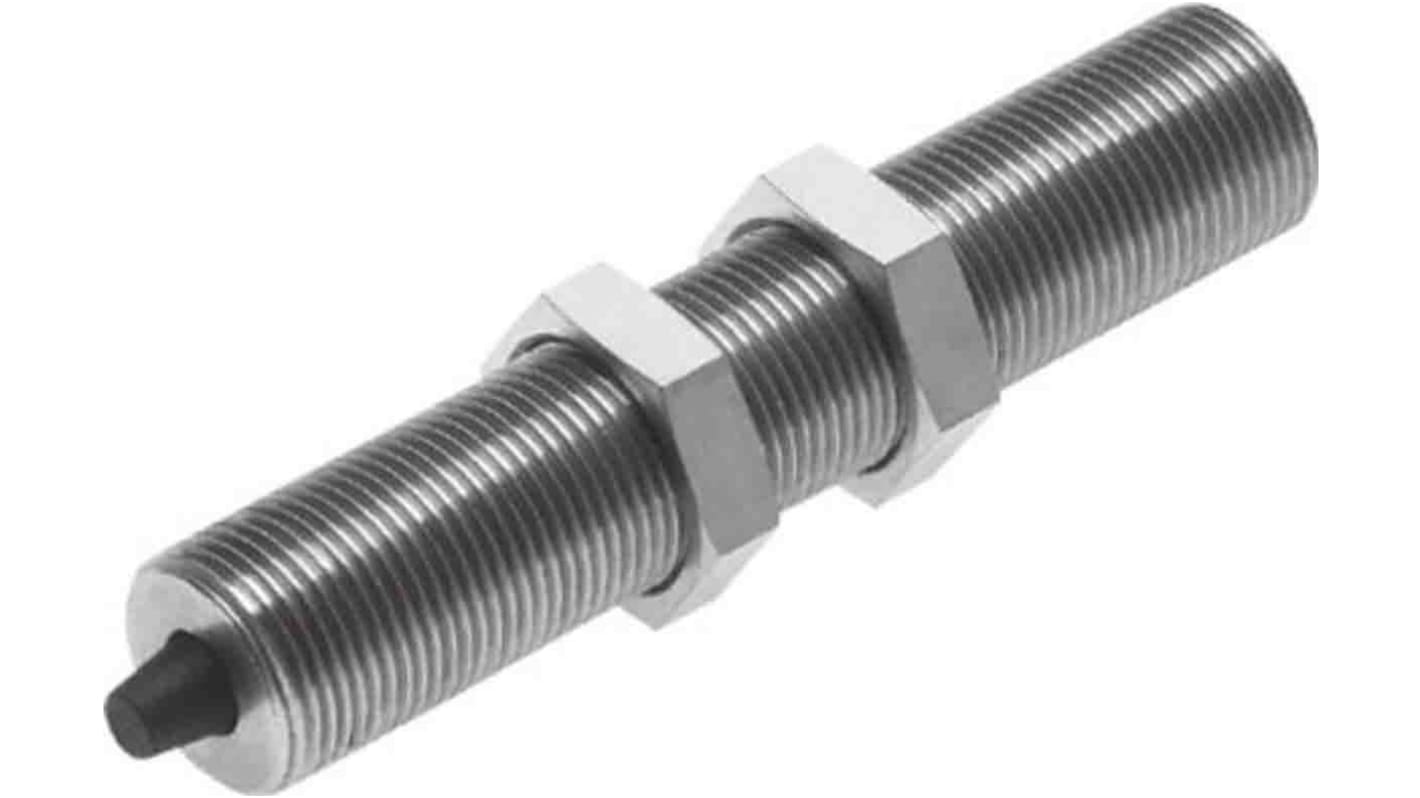

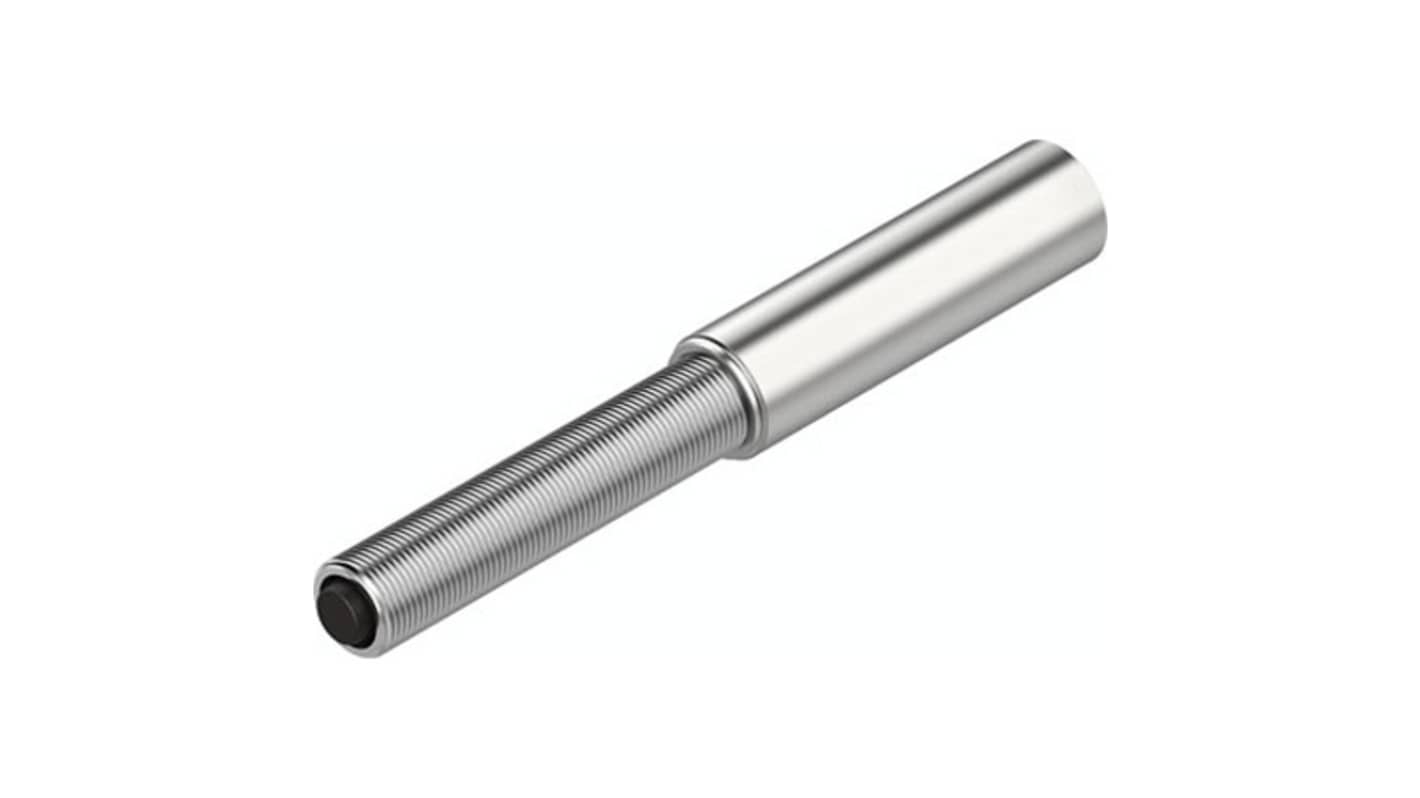

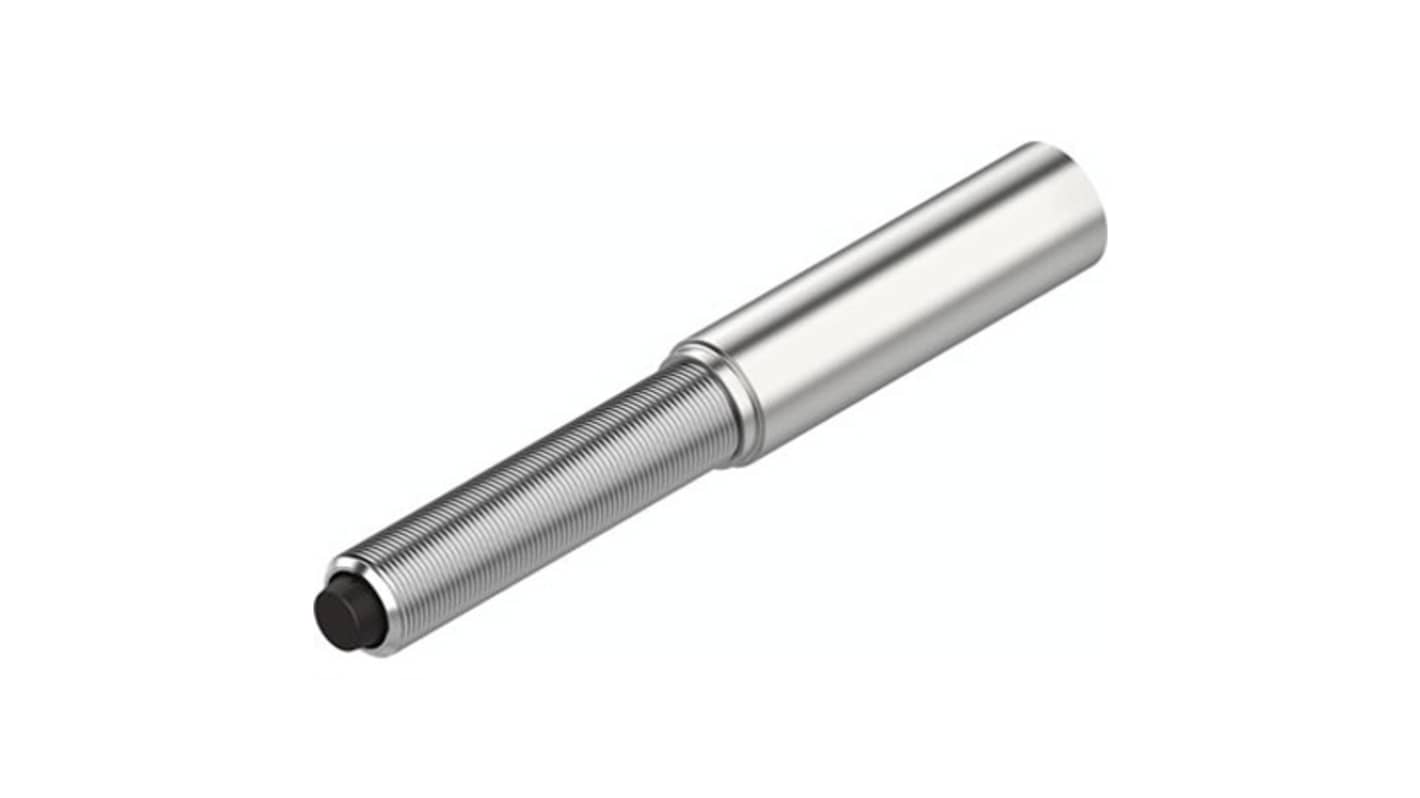

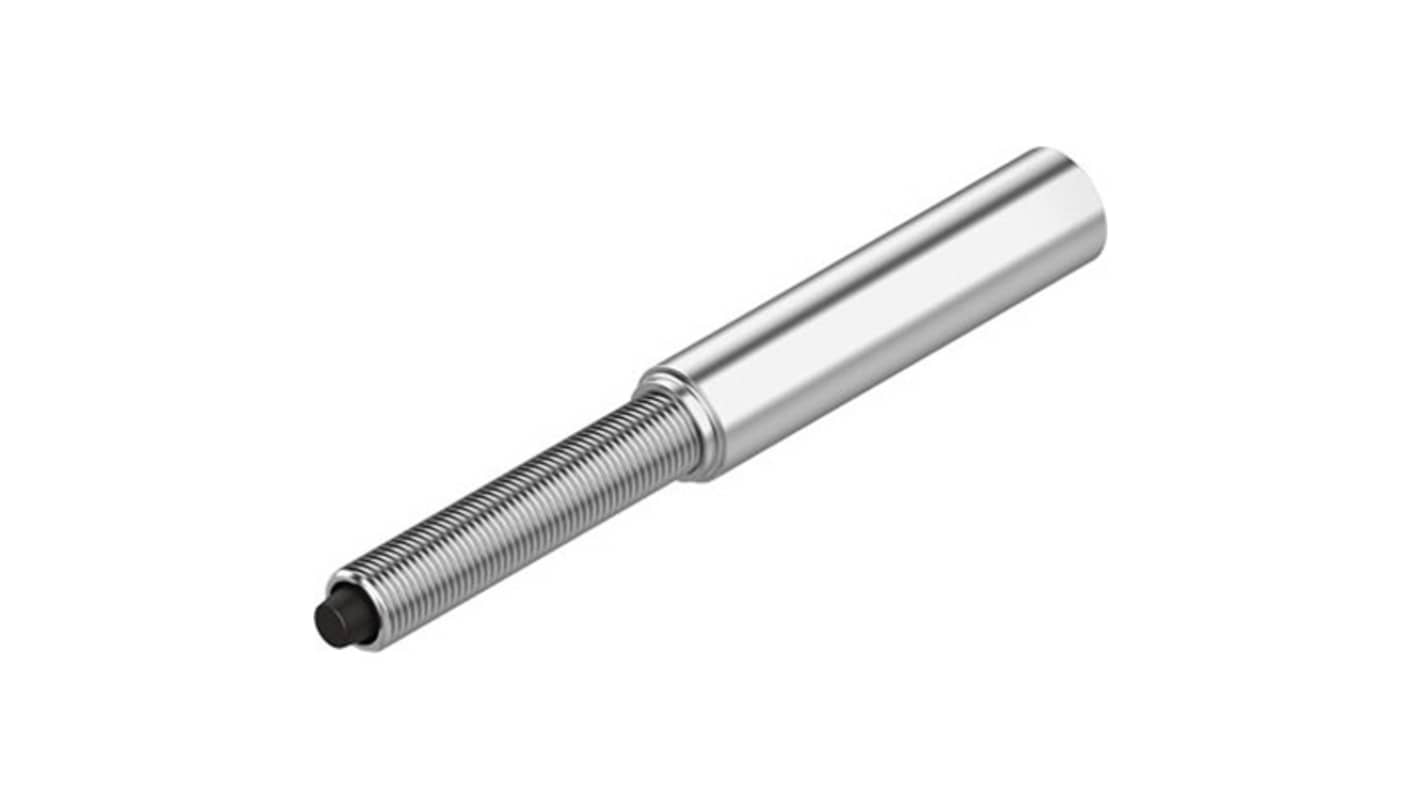

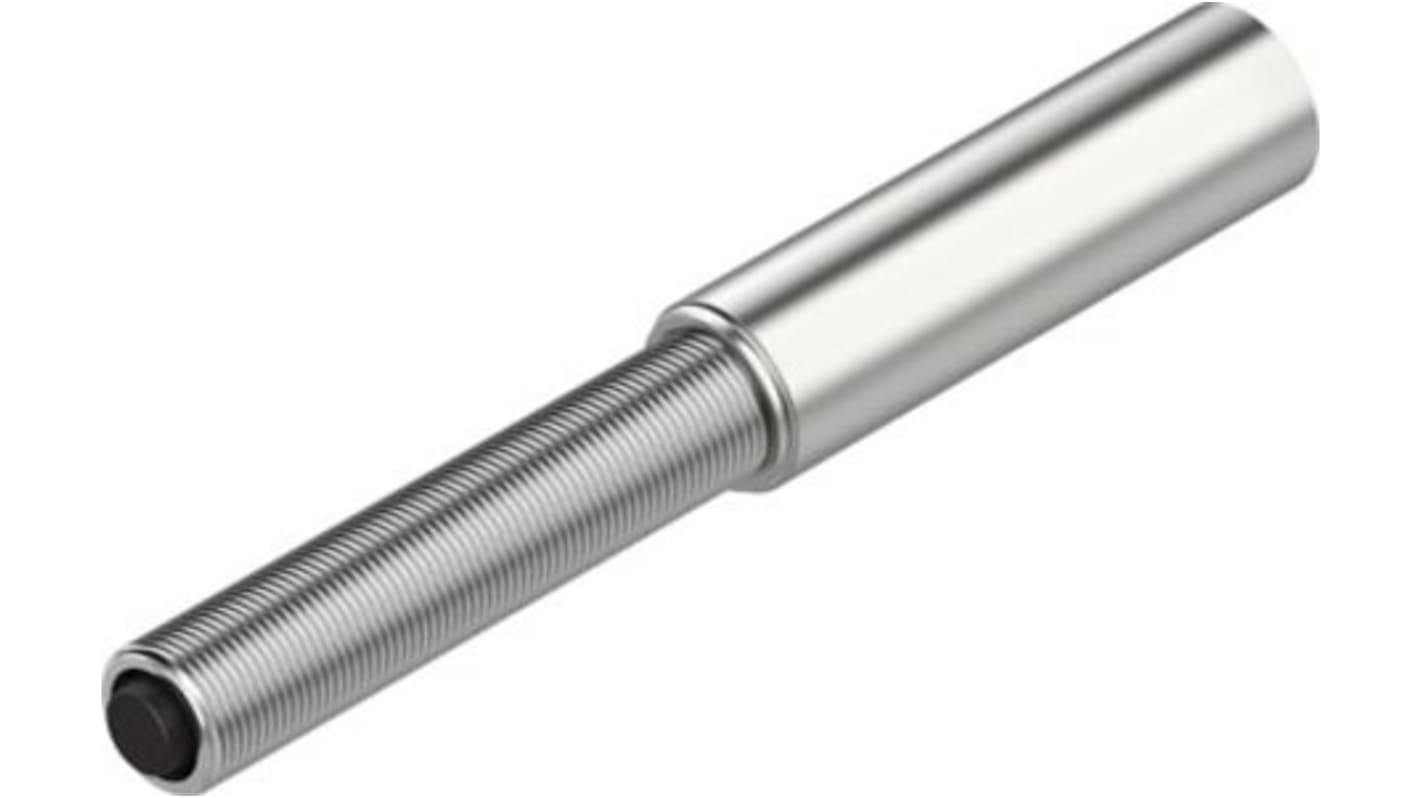

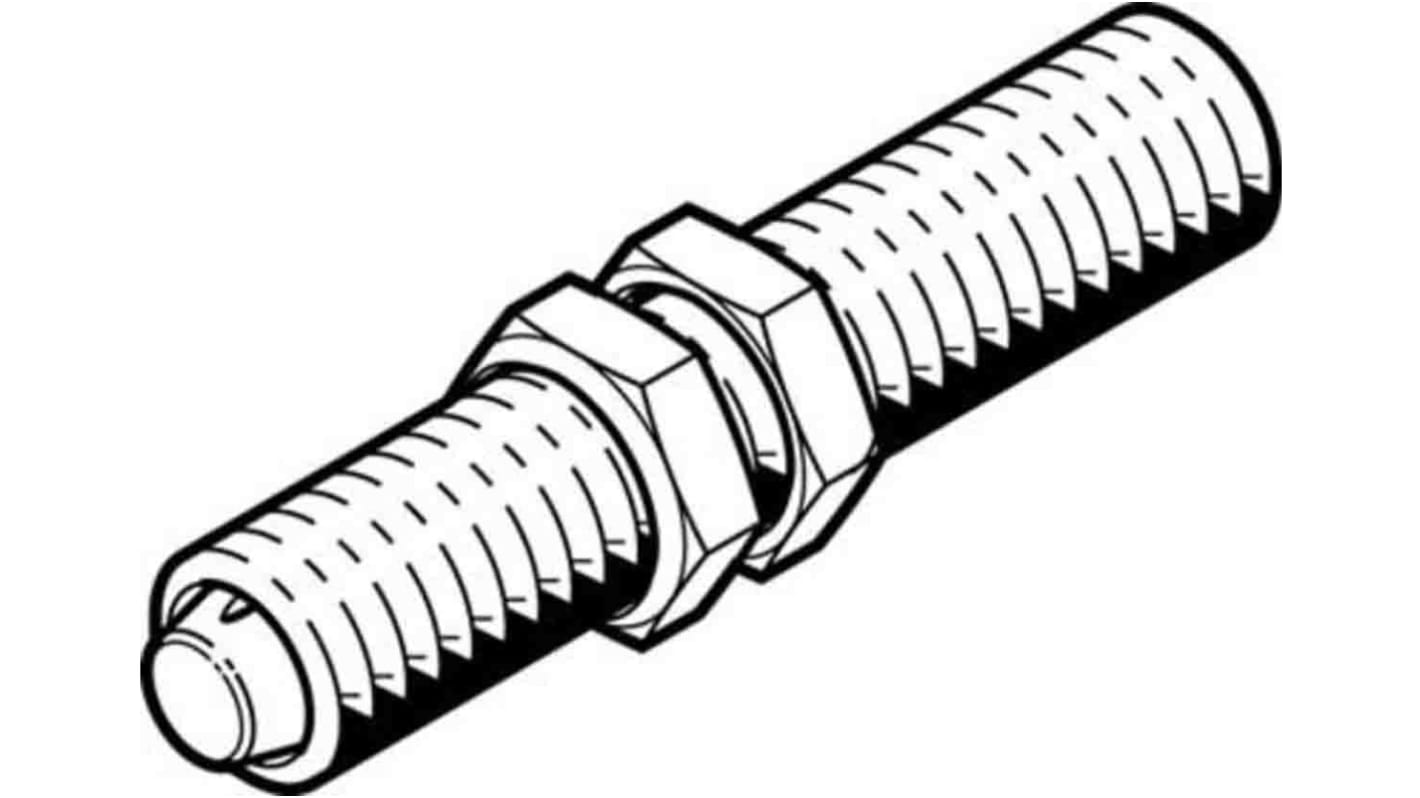

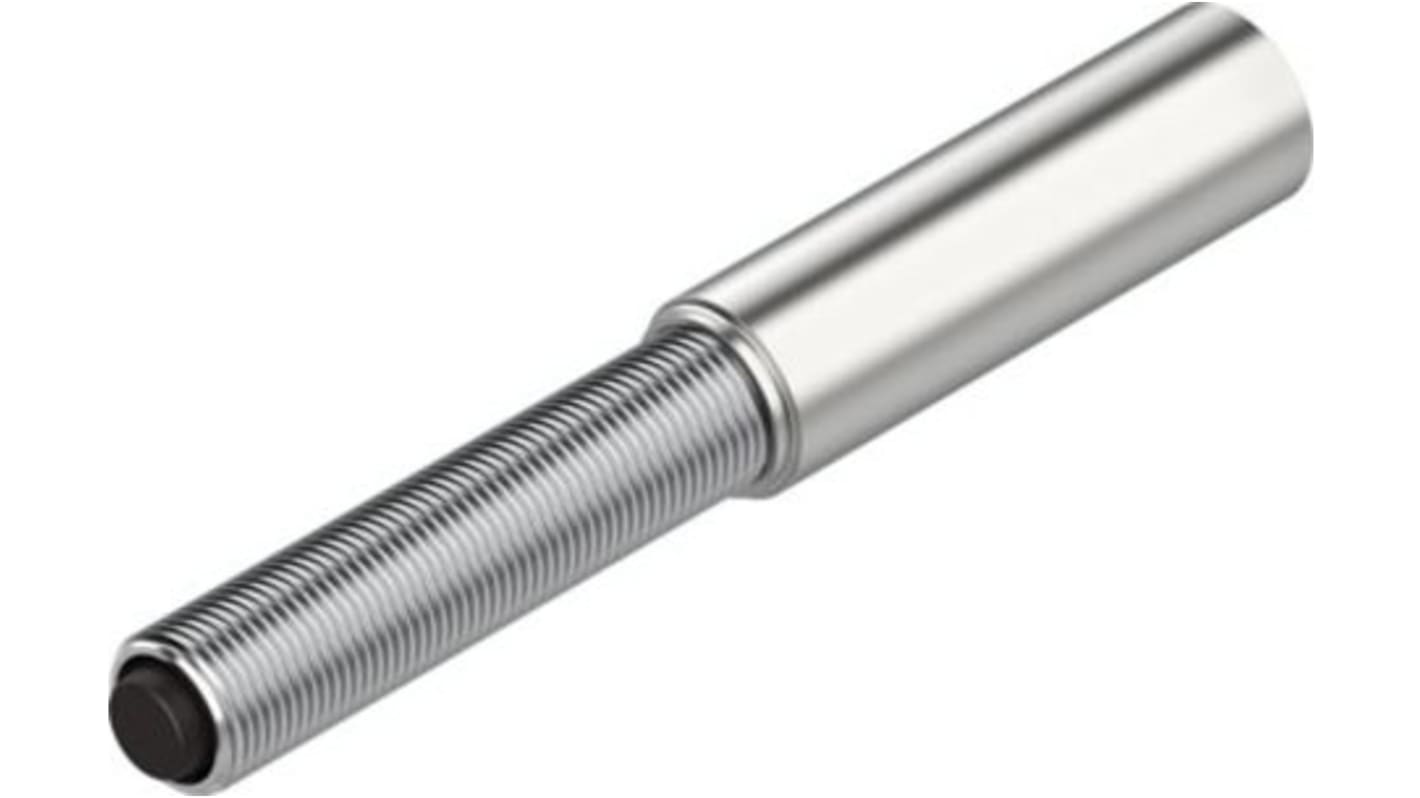

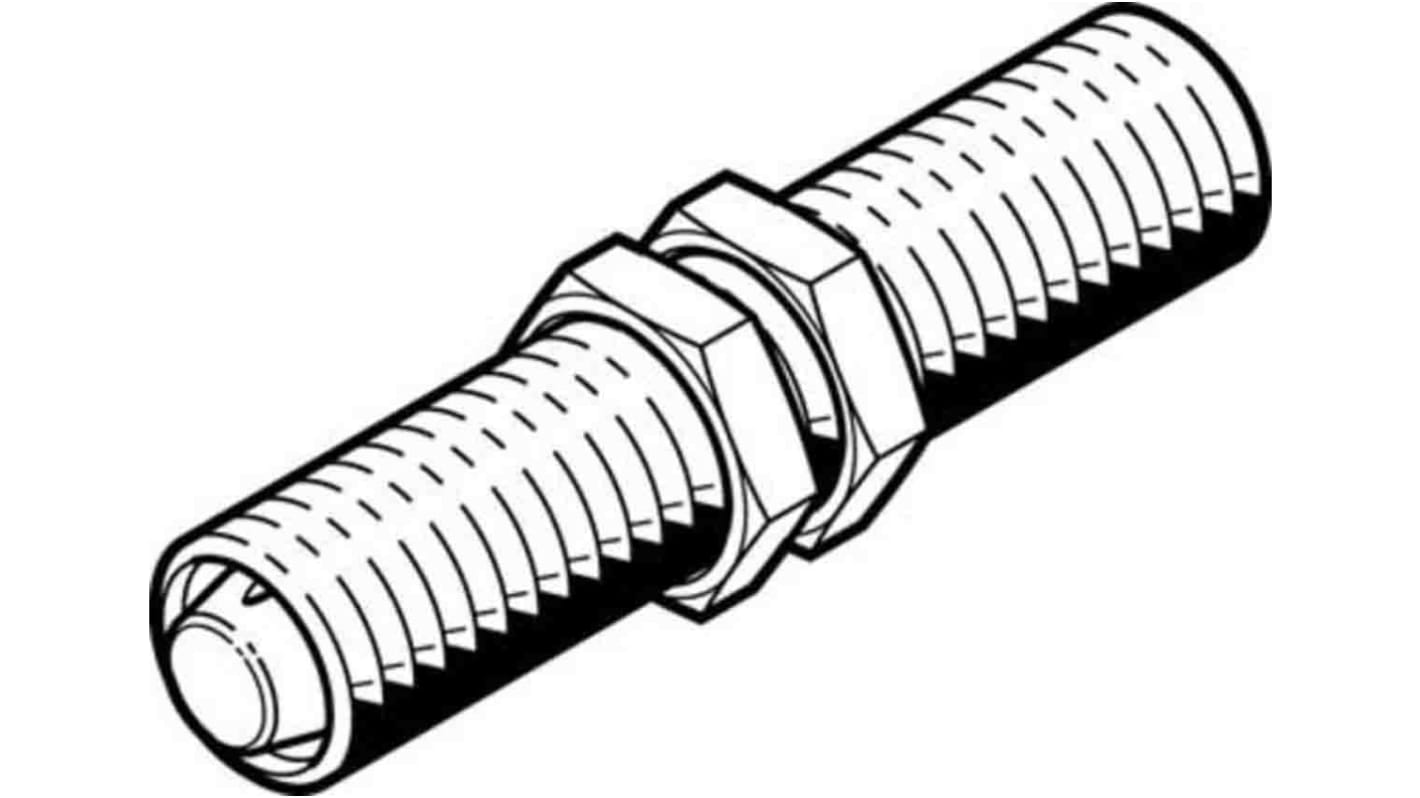

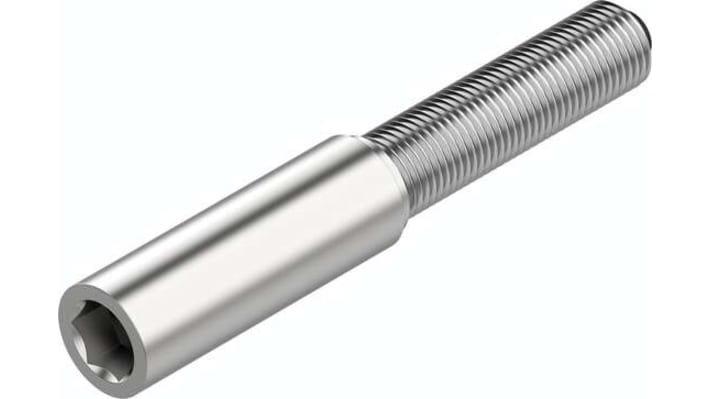

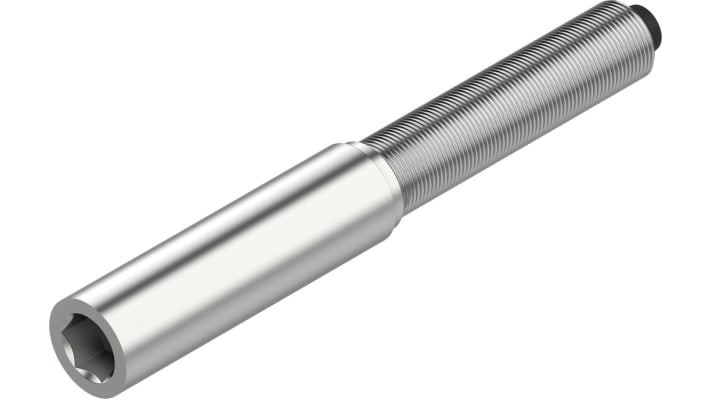

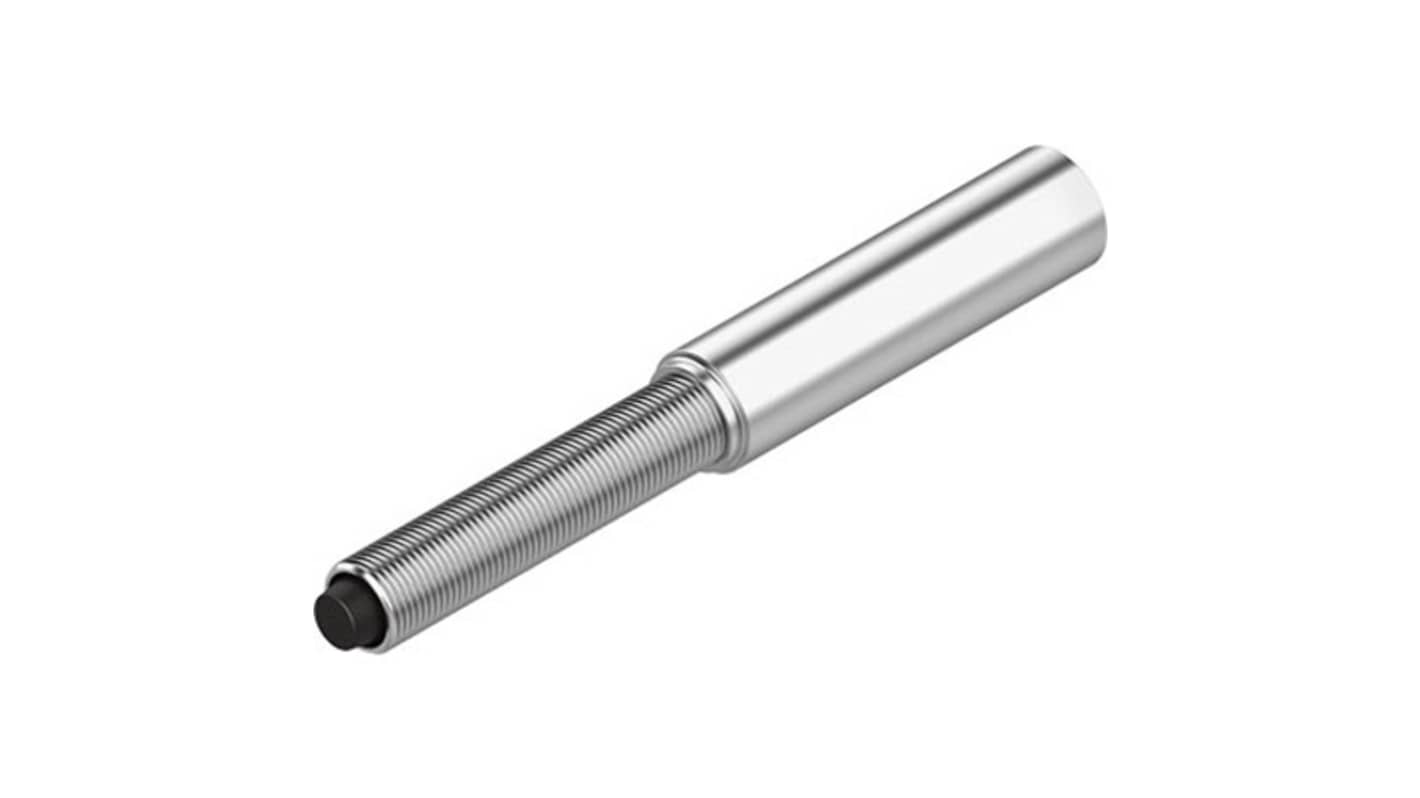

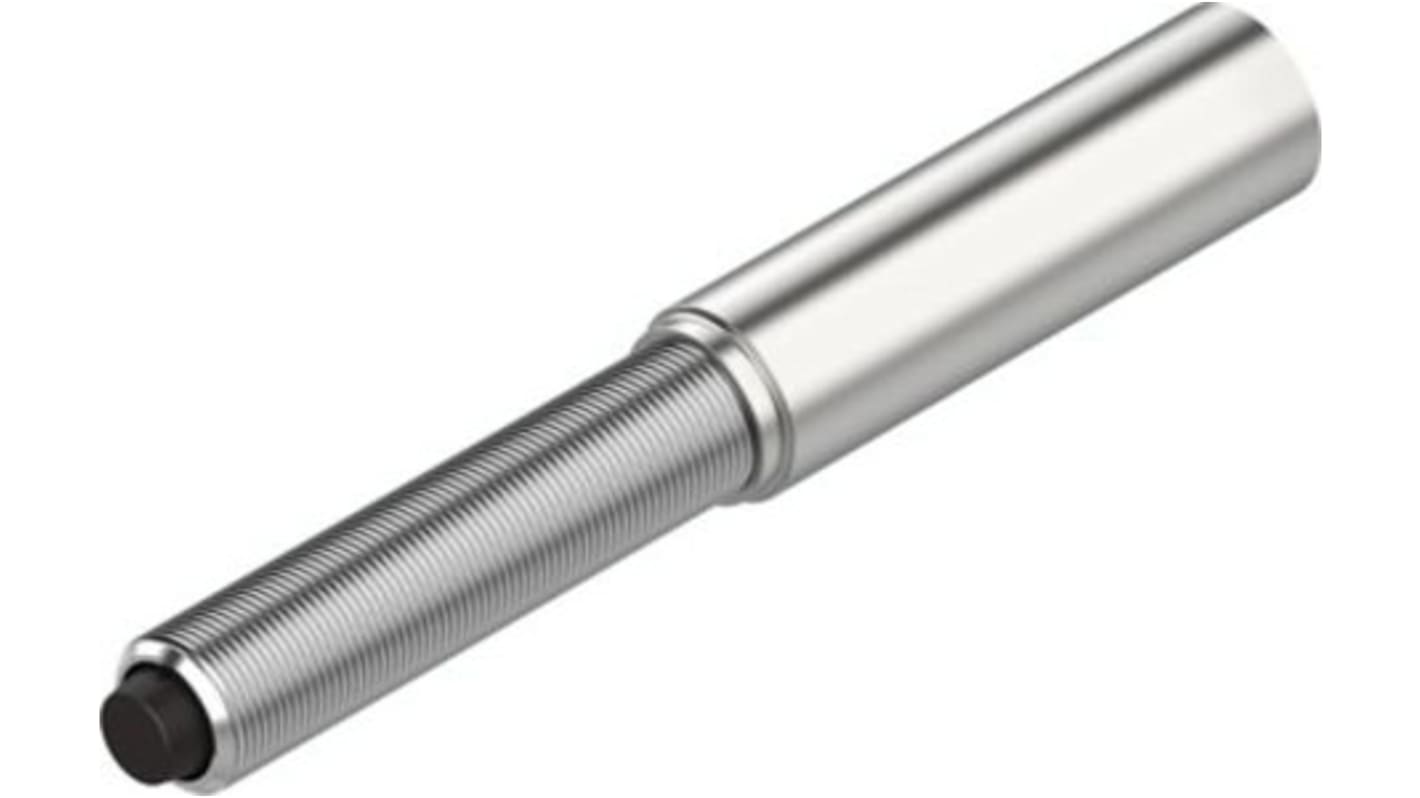

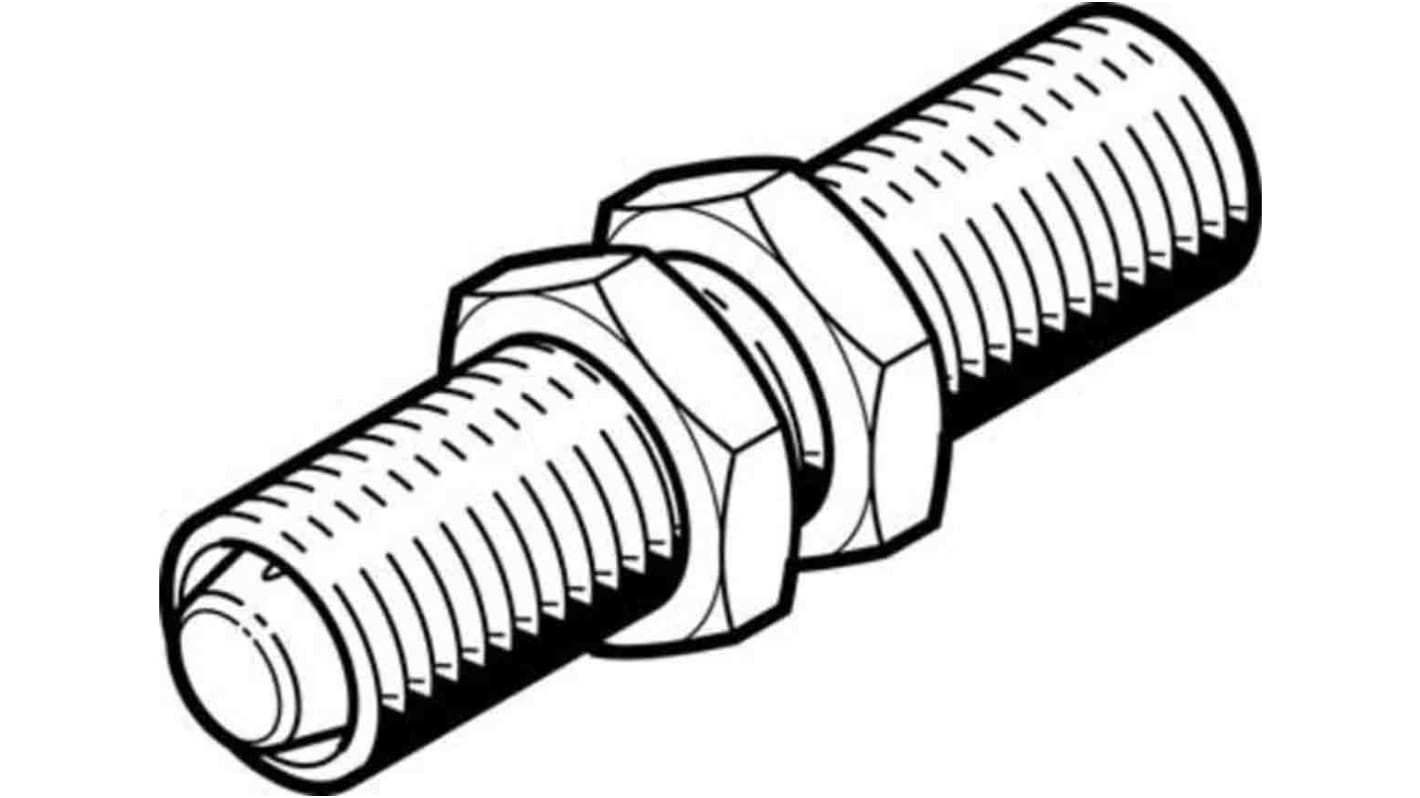

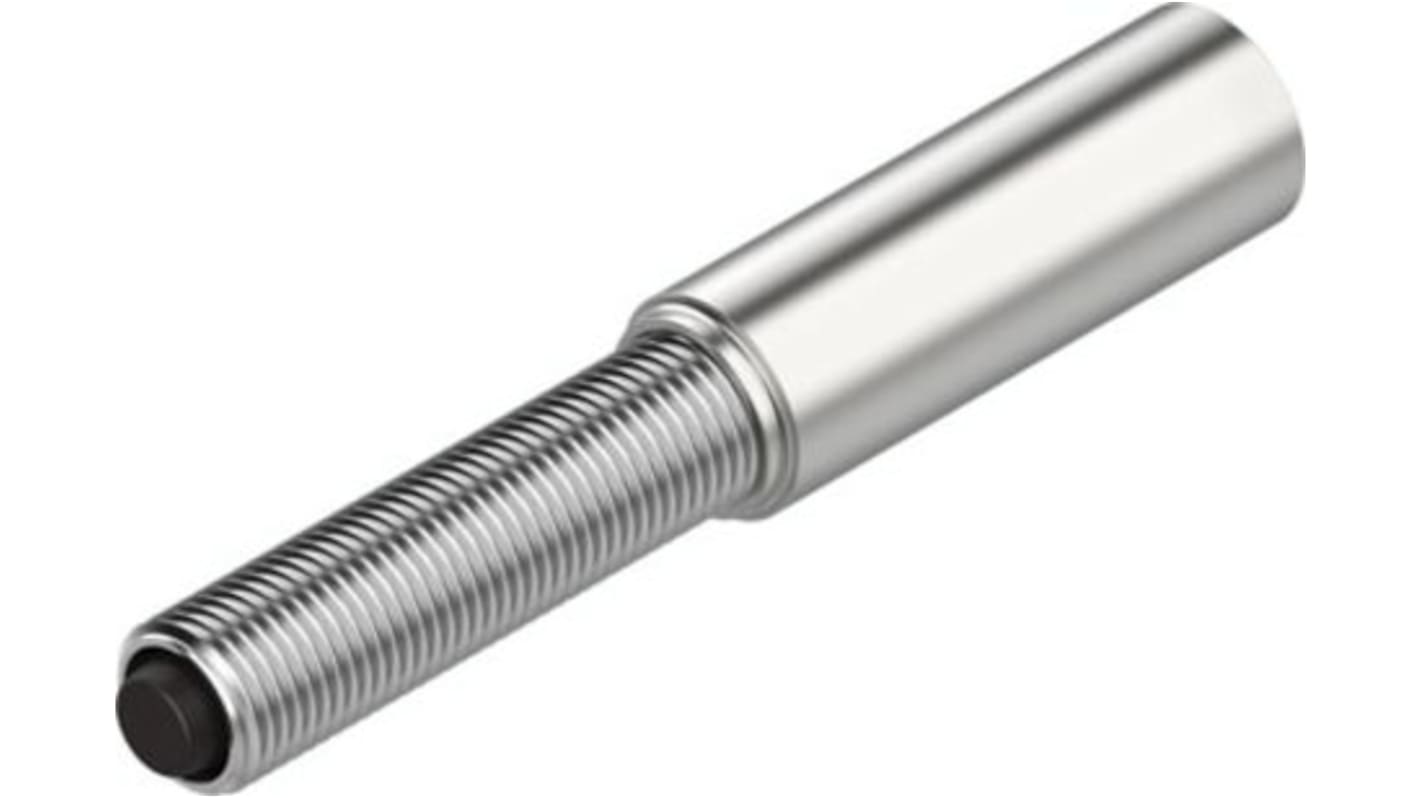

Gli ammortizzatori per sistemi pneumatici controllano la decelerazione dei carichi in movimento a fine corsa, riducendo le sollecitazioni sui componenti meccanici e abbassando il livello di rumorosità del ciclo macchina. La selezione corretta richiede il calcolo dell'energia cinetica da assorbire per ciclo, un parametro che viene spesso trascurato in fase di progettazione con conseguenti guasti prematuri sulle strutture di arresto.
Come si sceglie un cilindro o un attuatore pneumatico: criteri operativi di selezione
La scelta di un attuatore pneumatico non può essere ridotta alla coppia diametro-corsa. Prima di ordinare, è necessario verificare sistematicamente una serie di parametri che, se trascurati, generano incompatibilità o sottodimensionamento in esercizio.
Parametri da verificare prima dell'ordine
Verifica il diametro del pistone e la corsa nominale richiesti dall'applicazione. Per i cilindri con stelo conformi ISO 15552, il diametro determina la forza teorica sviluppabile a una data pressione di alimentazione; la corsa deve includere eventuali margini di sicurezza a fine corsa e la lunghezza degli smorzatori interni, se presenti.
Controlla la pressione di esercizio disponibile nell'impianto e confrontala con i limiti operativi del cilindro scelto. La pressione minima di avviamento, spesso sottovalutata, è critica nelle applicazioni con carichi elevati o con attrito significativo sulle guide.
Determina se l'applicazione richiede un cilindro a semplice o a doppio effetto. Il semplice effetto con ritorno a molla riduce il numero di connessioni pneumatiche e semplifica il circuito di controllo, ma limita la forza disponibile nella corsa di ritorno. Il doppio effetto garantisce forza controllabile in entrambe le direzioni, ma richiede una elettrovalvola a 5/2 o 5/3 vie.
Verifica il tipo di attacco meccanico necessario sulle due estremità del cilindro: flangia anteriore o posteriore, perno passante, snodo sferico, filetto maschio o femmina. La scelta errata dell'attacco è una delle cause più frequenti di resi o modifiche strutturali sull'impianto.
Accertati della tipologia di smorzamento a fine corsa: pneumatico regolabile, elastomerico fisso o senza smorzamento. Per velocità superiori a 0,5 m/s con carichi significativi, lo smorzamento pneumatico regolabile è quasi sempre necessario per evitare colpi meccanici.
Per i cilindri guidati, verifica il momento ammissibile in funzione della distanza del carico dall'asse del cilindro. I costruttori forniscono curve di carico specifiche per ciascun modello: confronta sempre il momento risultante con i valori ammissibili prima di concludere la selezione.
Se stai selezionando un cilindro con sensore di posizione, verifica la compatibilità tra il profilo della sede sensore sul corpo del cilindro e il tipo di sensore che intendi montare. I profili T-slot e C-slot non sono intercambiabili, e un errore in questa fase rende necessario modificare il cilindro o il sensore. Per la selezione dei sensori compatibili, consulta la gamma di sensori per cilindri pneumatici disponibile a catalogo.
Applicazioni reali e contesti d'uso tipici
I cilindri ed attuatori pneumatici trovano impiego in una gamma estremamente ampia di contesti industriali. Nell'automazione di processo e nell'assemblaggio, i cilindri con stelo vengono impiegati per azionare stampi, pressori, fermo-pezzi e sistemi di alimentazione automatica. Su linee ad alto ritmo produttivo, la scelta tra cilindri compatti ISO 21287 e cilindri serie ISO 15552 dipende principalmente dallo spazio disponibile e dalla forza richiesta per ciclo.
Nel settore alimentare e farmaceutico, dove i requisiti igienici sono stringenti, si privilegiano cilindri con materiali resistenti ai detergenti aggressivi e gradi di protezione IP elevati. In questi contesti è necessario verificare che le guarnizioni del cilindro siano compatibili con i fluidi di processo o di lavaggio presenti nell'ambiente.
Chi lavora su impianti di handling e robotica collaborativa conosce bene l'importanza delle pinze pneumatiche nella gestione dei cicli di pick-and-place. La ripetibilità della forza di presa, la velocità di apertura/chiusura e la compatibilità con le interfacce meccaniche del robot sono i parametri su cui si concentra la selezione in questi casi.
Nel settore automotive, sia per i componenti di carrozzeria sia per le linee di montaggio motore, gli attuatori rotanti e gli attuatori di bloccaggio sono componenti critici di stazioni di serraggio, saldatura e controllo dimensionale. Su questi impianti la gestione dei ricambi è particolarmente delicata perché i cicli produttivi non possono essere interrotti.
Compatibilità, accessori e componenti correlati
Un cilindro pneumatico funziona sempre all'interno di un sistema: senza i componenti a monte e a valle correttamente selezionati, anche il miglior attuatore non esprime le prestazioni attese.
Valvole di controllo e trattamento dell'aria
Il controllo del cilindro dipende dalla valvola a esso abbinata. Le elettrovalvole per pneumatica devono essere selezionate in funzione del numero di vie, del tipo di azionamento, della portata nominale e della tensione di alimentazione disponibile. Per applicazioni con avvio graduale della pressione, è necessario considerare anche le valvole soft start, che proteggono i cilindri e i componenti meccanici dal colpo d'ariete all'avviamento dell'impianto.
La qualità dell'aria compressa alimentata al cilindro influisce direttamente sulla durata delle guarnizioni e sulla regolarità del ciclo. Prima di ogni cilindro è raccomandato un gruppo FRL (filtro, regolatore, lubrificatore): per questo, il catalogo trattamento aria include tutte le soluzioni necessarie per garantire aria pulita, secca e alla pressione corretta.
Sensori di posizione e interruttori di fine corsa
Su ogni cilindro con sede sensore è possibile montare sensori magnetici di fine corsa che segnalano al PLC il raggiungimento della posizione. Gli interruttori per cilindri pneumatici e i sensori corrispondenti devono essere compatibili con il profilo della sede sul corpo del cilindro. Quando si gestisce una sostituzione di un cilindro fuori produzione, il team Elexonik verifica sistematicamente il tipo di sede sensore presente sul vecchio componente prima di proporre un equivalente, per evitare che il cliente si trovi a dover riposizionare o sostituire anche i sensori già installati.
Ricambi e kit di manutenzione
Per i cilindri in esercizio continuo, la sostituzione periodica delle guarnizioni è una pratica di manutenzione ordinaria. Verificare la disponibilità dei kit di revisione per il modello specifico prima dell'acquisto è un criterio di valutazione che il team Elexonik considera sistematicamente in fase di offerta: un cilindro con kit di manutenzione disponibile a catalogo ha un costo totale di possesso inferiore rispetto a uno che richiede la sostituzione completa del componente.
Normative e certificazioni di riferimento
I cilindri pneumatici con stelo di uso generale sono soggetti alla norma ISO 15552, che definisce le dimensioni di montaggio, le forze di avanzamento, le portate, le tolleranze e i requisiti di prove. La conformità a questa norma garantisce l'intercambiabilità dimensionale tra produttori diversi e semplifica la sostituzione su impianti esistenti senza modifiche strutturali.
Per i cilindri compatti, il riferimento è la norma ISO 21287. I cilindri conformi a questi standard sono ordinabili su Elexonik con documentazione tecnica disponibile, aspetto rilevante per chi deve gestire la conformità della macchina o dell'impianto rispetto alla Direttiva Macchine.
Nelle applicazioni ATEX, dove l'attuatore pneumatico opera in ambienti con rischio di esplosione per presenza di gas o polveri, è necessario selezionare specificamente componenti certificati secondo le direttive applicabili. Per questi casi, il supporto tecnico Elexonik può assistere nell'identificazione del prodotto corretto prima dell'ordine, evitando l'acquisto di componenti non conformi al rischio ambientale classificato sull'impianto.
Errori frequenti nella selezione e sostituzione di cilindri pneumatici
L'errore più ricorrente che il team Elexonik riscontra nelle richieste di sostituzione riguarda la corsa nominale: molti acquirenti specificano solo il diametro del cilindro, trascurando la corsa effettiva o indicando la corsa esterna totale invece della corsa utile del pistone. Su cilindri con smorzatori interni integrati, la corsa utile è inferiore alla corsa nominale del componente, e ordinare sulla base della misura sbagliata produce un cilindro che non arriva fisicamente alla posizione richiesta dall'impianto.
Un secondo problema frequente riguarda la sostituzione di cilindri di marchi non più prodotti o fuori catalogo standard. In questi casi, il solo codice costruttore non è sufficiente per identificare un equivalente compatibile: è necessario conoscere il diametro, la corsa, il tipo di attacco, il profilo della sede sensore e il tipo di guarnizioni. Quando un cliente ci contatta con un codice obsoleto, la prima verifica che facciamo è decodificare la sigla originale per estrarre tutti i parametri dimensionali e funzionali, poi proponiamo l'equivalente disponibile a catalogo verificando la compatibilità con le quote di ingombro e attacco della macchina.
Un terzo caso di scelta errata che si presenta spesso riguarda l'utilizzo di cilindri standard in ambienti con contaminanti aggressivi: temperatura elevata, umidità, oli, solventi o detergenti. Le guarnizioni standard in NBR o poliuretano non sono adatte a tutti i fluidi: selezionare un cilindro con guarnizioni FKM o PTFE per applicazioni critiche non è un sovradimensionamento, è un requisito funzionale che incide direttamente sulla durata in servizio.
Perché scegliere Elexonik per cilindri e attuatori pneumatici
Elexonik non è un distributore generalista che tratta la pneumatica come una voce tra le altre: il catalogo di cilindri ed attuatori pneumatici è strutturato per rispondere alle esigenze reali di chi lavora su impianti industriali, con un supporto tecnico pre-vendita che va oltre la semplice verifica del codice.
Il servizio di riparazione e assistenza tecnica copre anche componenti pneumatici complessi, offrendo un'alternativa alla sostituzione completa del componente in caso di guasto. Per chi gestisce un parco macchine consolidato, questa opzione può ridurre significativamente i costi di manutenzione straordinaria.
I brand presenti a catalogo - Festo e SMC - sono selezionati sulla base della disponibilità di documentazione tecnica completa, della copertura delle famiglie di prodotto più richieste dall'industria e della conformità agli standard ISO applicabili. Entrambi i costruttori offrono ampie gamme di cilindri con stelo, guidati, rotanti e pinze pneumatiche, con accessori e kit di manutenzione disponibili nel tempo. Chi lavora su impianti già attrezzati con questi marchi può ordinare ricambi e complementi con la certezza della compatibilità dimensionale e funzionale.
Le spedizioni vengono gestite tramite corriere espresso con tempi indicativi di 3, 5 o 7 giorni lavorativi in funzione della disponibilità del prodotto, con ordine accessibile direttamente online. Per le richieste più complesse, come la sostituzione di codici fuori produzione o la verifica di compatibilità su impianti esistenti, il team è disponibile via WhatsApp o attraverso la pagina contatti.
Domande frequenti su cilindri ed attuatori pneumatici
Come si verifica la compatibilità di un cilindro pneumatico sostitutivo con quello già installato?
Per garantire la compatibilità tra il cilindro da sostituire e quello nuovo è necessario confrontare: diametro del pistone, corsa utile, tipo di attacco meccanico (flangia, perno, filetto), quota di ingombro totale, profilo della sede sensore e tipo di guarnizioni. La sola coincidenza del codice costruttore non è sufficiente, soprattutto se il componente originale è fuori produzione. Il team Elexonik effettua questa verifica sistematica prima di confermare un ordine di sostituzione, decodificando la sigla originale per estrarne i parametri dimensionali e funzionali e identificando l'equivalente più corretto tra i modelli disponibili a catalogo.
Qual è la differenza tra un cilindro ISO 15552 e un cilindro compatto ISO 21287?
I cilindri ISO 15552 sono la famiglia standard per uso generale: definiscono le dimensioni di montaggio, i profili di attacco e le sedi sensore in modo da garantire l'intercambiabilità tra costruttori diversi a parità di diametro e corsa. I cilindri compatti ISO 21287 seguono uno standard dimensionale differente, progettato per applicazioni con spazio di installazione ridotto: a parità di diametro, la lunghezza del corpo è inferiore ma anche la corsa massima disponibile lo è. La scelta tra le due serie dipende dallo spazio disponibile nell'impianto e dalla corsa richiesta; non sono intercambiabili dimensionalmente tra loro.
Quando è necessario abbinare un ammortizzatore esterno a un cilindro pneumatico?
Lo smorzamento interno a fine corsa di un cilindro pneumatico è sufficiente per velocità di lavoro moderate e carichi contenuti. Quando la velocità supera 0,5 m/s o il carico trasportato è significativo, lo smorzamento interno non è in grado di assorbire tutta l'energia cinetica in gioco: in questi casi è necessario installare ammortizzatori idraulici regolabili esterni. L'errore più frequente è sottovalutare l'energia da assorbire in fase di progettazione, affidandosi solo allo smorzamento interno, con conseguenti colpi meccanici, rumorosità e deterioramento prematuro delle strutture di arresto. Gli ammortizzatori disponibili a catalogo Elexonik vanno selezionati calcolando l'energia cinetica per ciclo, dato ricavabile da massa del carico e velocità di lavoro.
Posso ordinare su Elexonik un cilindro pneumatico Festo o SMC con supporto tecnico per la verifica del codice corretto?
Sì. Elexonik distribuisce cilindri e attuatori pneumatici Festo e SMC con supporto tecnico pre-vendita attivo. Se hai un codice da verificare, un componente fuori produzione da sostituire, o hai bisogno di identificare la variante corretta a partire dalle caratteristiche dell'impianto, puoi contattare il team via WhatsApp o attraverso la pagina contatti. Il supporto tecnico copre la decodifica della sigla prodotto, la verifica della compatibilità con componenti già installati e la selezione degli accessori eventualmente necessari, prima di procedere con l'ordine.
Che cosa verificare prima di scegliere una pinza pneumatica per un'applicazione di pick-and-place?
Per la selezione di una pinza pneumatica in un'applicazione di presa e trasferimento è necessario definire: geometria e peso del pezzo da movimentare, forza di presa minima richiesta (tenendo conto dei fattori di sicurezza applicabili), tipologia di pinza adatta alla forma del pezzo (parallela, angolare, a tre griffe o radiale), velocità di apertura e chiusura richiesta dal ciclo macchina, e compatibilità con l'interfaccia meccanica del robot o del sistema di handling. Un errore frequente è selezionare la pinza solo in base alla forza nominale senza verificare la corsa delle griffe rispetto alla variabilità dimensionale dei pezzi da gestire.
Assistenza tecnica e ordini per cilindri ed attuatori pneumatici
Per chi gestisce impianti pneumatici, la velocità nel reperire il componente giusto può fare la differenza tra un fermo macchina di poche ore e uno di giorni. Il team tecnico Elexonik è disponibile per supportarti nella selezione di cilindri ed attuatori pneumatici, nella verifica di compatibilità tra varianti, nella gestione di sostituzioni urgenti e nell'identificazione di equivalenti per componenti fuori produzione. Hai una richiesta urgente o un codice da verificare? Contattaci via WhatsApp o dalla pagina contatti per una risposta rapida.
Le spedizioni vengono effettuate tramite corriere espresso con tempi indicativi di 3, 5 o 7 giorni lavorativi, in funzione della disponibilità del prodotto e della tipologia dell'ordine. Per conoscere meglio la nostra realtà e il nostro approccio al settore industriale, puoi visitare la pagina chi siamo.
Oltre alla fornitura, Elexonik offre un servizio di riparazione e assistenza tecnica su componenti industriali pneumatici, pensato per intervenire in modo rapido su guasti e necessità post-vendita. Tutti i prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito.
Per tutte le esigenze legate alla pneumatica industriale - dai cilindri alle valvole, dal trattamento aria ai sensori - il catalogo Elexonik copre l'intera filiera con un supporto tecnico orientato a chi acquista per lavorare, non solo per informarsi.
