Nei quadri di controllo e negli impianti di processo, la misurazione precisa della corrente è la base su cui si fondano la diagnostica dei carichi, il dimensionamento delle protezioni e il monitoraggio dell'assorbimento di motori, linee di alimentazione e circuiti di potenza. Elexonik mette a disposizione di installatori, manutentori e responsabili acquisti un catalogo strutturato di amperometri professionali - digitali da pannello, analogici da pannello, su guida DIN - selezionati tra i principali brand del settore e disponibili con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi. Per ogni modello il team tecnico supporta la verifica della compatibilità con l'impianto esistente, la lettura della sigla e la selezione della variante corretta prima di confermare l'ordine.

Questa categoria fa parte della struttura Controllo processi, a sua volta inclusa nell'area Controllo e Automazione del catalogo Elexonik. Gli amperometri disponibili coprono applicazioni che vanno dalla supervisione locale di quadri di distribuzione alla diagnostica su impianti con inverter e azionamenti, fino al monitoraggio dell'assorbimento in applicazioni di energy management.

Visualizzi 1 - 2 di 2 prodotti

Tipologie di amperometri disponibili: come orientarsi tra le famiglie

La scelta del tipo di amperometro dipende dal contesto di installazione, dal tipo di corrente da misurare e dalla modalità di lettura richiesta. Le famiglie disponibili nel catalogo Elexonik coprono le principali esigenze dell'automazione industriale e della distribuzione elettrica.

Amperometri digitali da pannello

Ideali per quadri di comando e controllo dove è richiesta una lettura numerica precisa, gli amperometri digitali da pannello si installano in tagli standard - tipicamente 48x48, 72x72 o 96x96 mm - e offrono visualizzazione ad alta leggibilità anche a distanza. Molti modelli integrano uscite di allarme o di segnalazione, utili per attivare segnali di sovraccarico senza aggiungere ulteriori relè a valle. Per applicazioni con inverter, azionamenti e carichi non lineari, è necessario scegliere modelli con funzione True RMS: un amperometro standard a valore medio restituisce misure errate su forme d'onda distorte, con scostamenti che possono superare il 10-15% rispetto al valore reale.

Amperometri analogici da pannello

Ancora largamente impiegati dove serve la lettura immediata delle variazioni di tendenza - avviamento di un motore, aumento progressivo del carico, andamento di un transitorio - gli amperometri analogici da pannello offrono una risposta visiva intuitiva che gli strumenti digitali non sempre riproducono con la stessa immediatezza. La robustezza costruttiva e l'assenza di alimentazione ausiliaria li rendono adatti anche a quadri con spazio limitato o in ambienti con vibrazioni. I modelli disponibili coprono diversi formati di pannello e range di corrente, abbinabili a trasformatori di corrente per carichi oltre la portata diretta.

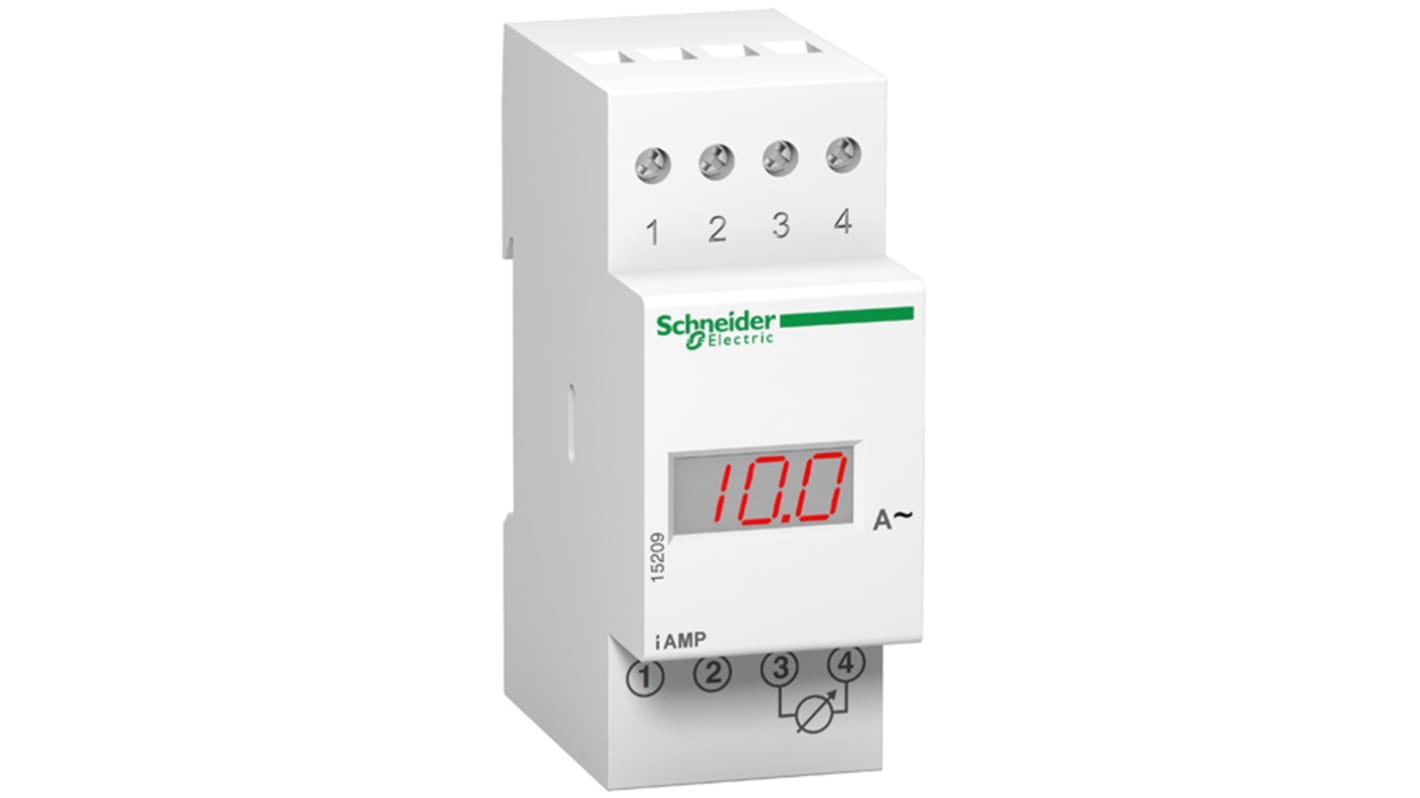

Amperometri su guida DIN

Compatti e progettati per l'integrazione nei quadri elettrici moderni accanto a PLC, relè e interruttori modulari, gli amperometri su guida DIN sono la soluzione preferita quando lo spazio frontale è limitato o quando si preferisce una disposizione modulare dell'elettronica di misura. Perfetti per il monitoraggio dell'assorbimento di pompe, ventilatori e motori in quadri di automazione di medie dimensioni.

Come scegliere l'amperometro corretto: criteri di verifica prima dell'ordine

Selezionare un amperometro corretto non significa scegliere il modello più economico disponibile a catalogo. Chi ha già fatto questa selezione molte volte sa che saltare anche uno solo dei passaggi seguenti è la causa più frequente di incompatibilità, resi e rallentamenti in fase di messa in servizio.

Sequenza operativa di verifica

Verifica il tipo di corrente da misurare. Un amperometro AC non è compatibile con circuiti in corrente continua. Per applicazioni DC - alimentatori per PLC, sistemi a batteria, azionamenti in continua - occorre selezionare specificamente uno strumento DC. In presenza di carichi non sinusoidali (inverter, variatori di frequenza, raddrizzatori), verifica che il modello scelto sia True RMS: solo questa tipologia garantisce la misura accurata del valore efficace reale indipendentemente dalla forma d'onda.

Determina il range di corrente dell'applicazione con margine di sicurezza. Il fondo scala dello strumento deve essere superiore alla corrente massima prevista nel circuito, lasciando un margine adeguato. Per carichi con correnti di spunto elevate - motori ad avviamento diretto, trasformatori all'inserzione - occorre considerare anche il picco transitorio, non solo la corrente a regime. Uno strumento sottodimensionato rispetto allo spunto può saturarsi o danneggiarsi durante le manovre di avviamento.

Verifica se è necessario un trasformatore di corrente. Quando la corrente del circuito supera la portata diretta dello strumento (tipicamente 5A o 10A per gli amperometri da pannello), è obbligatorio abbinare un trasformatore di corrente con rapporto di trasformazione adeguato. Il secondario del TA deve essere adattato all'ingresso dello strumento: verifica che corrente secondaria del TA e fondo scala dell'amperometro coincidano.

Controlla il formato di pannello e la profondità disponibile nel quadro. I formati standard (48x48, 72x72, 96x96 mm) non garantiscono profondità identiche tra produttori diversi. In caso di sostituzione su quadro esistente, misura sia la dimensione dell'asola sia la profondità disponibile prima di ordinare: una differenza di pochi millimetri in profondità può rendere impossibile il montaggio senza interventi sul quadro.

Accerta la necessità di alimentazione ausiliaria. Gli amperometri digitali richiedono quasi sempre un'alimentazione ausiliaria (tipicamente 24Vdc o 230Vac) separata dal circuito di misura. Gli analogici no. Verifica la disponibilità dell'alimentazione ausiliaria nel quadro prima di selezionare la tipologia.

Valuta la classe di precisione richiesta dall'applicazione. Per misure di monitoraggio e diagnostica, la classe 1 o 1.5 è generalmente sufficiente. Per applicazioni di energy management o misure che alimentano sistemi di reportistica dei consumi, può essere richiesta una classe di precisione più elevata: in questo caso valuta l'impiego di misuratori multifunzione da pannello con capacità di misura più ampie.

Errori frequenti nella selezione e nella sostituzione di amperometri

La maggior parte degli errori di selezione non deriva da scarse competenze tecniche, ma da informazioni incomplete al momento dell'ordine. Questi sono gli scenari che si presentano più spesso quando si lavora su quadri industriali.

Amperometro standard su circuito con inverter

Un errore ricorrente riguarda l'installazione di un amperometro a valore medio su circuiti alimentati da inverter o variatori di frequenza. Questi dispositivi introducono armoniche che distorcono la forma d'onda della corrente: uno strumento non True RMS misura il valore medio rettificato, applicando un fattore di forma corretto solo per la sinusoide pura. Il risultato è una lettura sistematicamente errata, spesso inferiore al valore reale, con conseguenze sulla corretta valutazione del carico e sul dimensionamento delle protezioni. Quando un cliente ci contatta per verificare la compatibilità di un amperometro con un circuito inverter, la prima cosa che il team Elexonik verifica è la funzione True RMS del modello selezionato.

Rapporto TA non coerente con il fondo scala dell'amperometro

Un altro errore tipico riguarda l'abbinamento tra trasformatore di corrente e amperometro. Chi acquista il TA separatamente dalla strumentazione a volte non verifica che il secondario del TA (solitamente 5A) coincida con il fondo scala dell'amperometro scelto. Il risultato è uno strumento che lavora permanentemente in sovraccarico oppure che utilizza meno del 20% del suo campo di misura, degradando significativamente l'accuratezza della lettura. Prima di processare un ordine che include sia TA sia amperometro, il team Elexonik verifica la coerenza dei due rapporti.

Formato di sostituzione su quadro esistente

Chi sostituisce un amperometro su un quadro esistente tende a ordinare il nuovo strumento basandosi solo sul nome del modello o sulla marca del predecessore, senza verificare la profondità di installazione. I modelli attuali di numerosi brand hanno profondità superiori rispetto alle versioni precedenti, rendendo impossibile il montaggio nel vano già presente. Il formato frontale è uguale, il problema emerge solo quando si tenta di fissare lo strumento nel quadro.

Applicazioni reali degli amperometri nei quadri industriali

Monitoraggio assorbimento motori e carichi trifase

Negli impianti con motori asincroni trifase - pompe, compressori, ventilatori, nastri trasportatori - gli amperometri da pannello su ciascuna fase permettono la verifica in tempo reale dell'assorbimento rispetto alla targa del motore. Lo squilibrio tra le fasi è uno dei segnali precoci di degrado degli avvolgimenti o di problemi meccanici sull'albero: una differenza di assorbimento superiore al 5-10% tra le fasi è già un segnale da investigare. Per questa tipologia di applicazione, Carlo Gavazzi dispone di una gamma completa di amperometri da pannello digitali e analogici, ordinabili con supporto tecnico per la verifica della compatibilità con i trasformatori di corrente già installati.

Quadri di distribuzione e controllo carichi

Nei quadri di distribuzione in bassa tensione, gli amperometri da pannello permettono la supervisione locale dei carichi su ciascuna linea in uscita, senza ricorrere a sistemi di supervisione centralizzata. In molte installazioni industriali questa misura locale è l'unico strumento disponibile al manutentore per la diagnostica rapida di un sovraccarico o di un guasto a terra. Per queste applicazioni, i modelli Lovato con formati normalizzati e ampia disponibilità di ricambi sono tra le soluzioni più richieste, con tempi di consegna definiti e documentazione tecnica completa.

Controllo alimentatori DC per PLC e sensori

Nei quadri di automazione con alimentatori DC che alimentano PLC, I/O remoti e sensori, un amperometro DC sul lato uscita dell'alimentatore permette il monitoraggio dell'assorbimento complessivo del bus logico. Un aumento progressivo dell'assorbimento nel tempo può segnalare un cortocircuito nascosto su un'uscita, un sensore in corto o un I/O con ingresso danneggiato: informazioni che in assenza di strumentazione locale emergono solo quando il guasto è già critico.

Diagnostica su circuiti di riscaldamento resistivo

Nelle applicazioni con elementi riscaldanti - forni industriali, presse, essiccatori - il controllo periodico dell'assorbimento dell'elemento riscaldante è il metodo più diretto per verificarne lo stato. Un elemento riscaldante che assorbe il 15-20% in meno rispetto al valore nominale indica una resistenza in via di degrado o una rottura parziale che ne ha ridotto la sezione attiva. La lettura diretta sull'amperometro da pannello consente questa diagnostica senza bisogno di strumentazione portatile.

Compatibilità, accessori e strumenti correlati

Gli amperometri raramente operano come componenti isolati: fanno parte di un sistema di misura che include il sensore di corrente a monte e, in molti casi, strumenti complementari che estendono le capacità di supervisione.

Quando la corrente da misurare supera la portata diretta dello strumento, è obbligatorio abbinare un trasformatore di corrente con rapporto di trasformazione corretto: la sezione trasformatori di corrente del catalogo Elexonik copre una gamma ampia di rapporti e classi di precisione. Per corrente continua, la funzione analoga è svolta dagli shunt, che convertono la corrente DC in una caduta di tensione misurabile dallo strumento. La scelta tra TA e shunt dipende esclusivamente dal tipo di corrente: AC per i TA, DC per gli shunt.

Quando è richiesta la misura simultanea di più grandezze elettriche - tensione, potenza, fattore di potenza, frequenza - i misuratori multifunzione da pannello integrano in un unico dispositivo le funzioni di amperometro, voltmetro e wattmetro, riducendo il numero di strumenti installati e semplificando il cablaggio. Per applicazioni orientate al monitoraggio dei consumi per linea, i misuratori di consumi elettrici completano l'ecosistema con la totalizzazione dell'energia in kWh. Gli accessori per misuratori da pannello - supporti, guarnizioni, adattatori - completano le installazioni per ogni formato di quadro.

Normative e certificazioni: cosa verificare per gli strumenti di misura industriali

Gli amperometri installati in quadri elettrici industriali devono essere conformi alla norma IEC 61010-1, che definisce i requisiti di sicurezza per gli strumenti di misura, controllo e utilizzo in laboratorio e costituisce la base per la marcatura CE. La conformità a questa norma è un prerequisito per l'installazione legale in quadri destinati a uso professionale e in impianti coperti dalla Direttiva Macchine 2006/42/CE.

La classe di precisione dello strumento, definita secondo IEC 60051 per gli amperometri analogici o IEC 61557 per le categorie di misura digitali, identifica l'errore massimo ammissibile in percentuale del fondo scala: un amperometro di classe 1 ha un errore massimo dell'1% sul valore di fondo scala. Per applicazioni in cui la misura è base per azioni di protezione o per reportistica di consumo, la classe di precisione è un parametro contrattuale da verificare nella documentazione tecnica del prodotto prima dell'ordine. Il team tecnico Elexonik supporta la verifica della conformità normativa degli strumenti rispetto ai requisiti dell'applicazione specifica.

I brand disponibili per gli amperometri industriali

Siemens - Amperometri digitali e analogici da pannello per quadri di distribuzione e controllo, con integrazione nativa nei sistemi di supervisione Simatic. Indicati per installazioni che richiedono coerenza di gamma con altra strumentazione Siemens già presente nel quadro, con supporto tecnico pre-vendita per la verifica della compatibilità.
ABB - Strumenti di misura da pannello per applicazioni di power quality monitoring e supervisione di carichi in bassa tensione, con documentazione tecnica completa e disponibilità di versioni con comunicazione Modbus per integrazione con sistemi di energy management.
Schneider Electric - Amperometri della gamma PowerLogic per quadri di distribuzione industriale e terziario, con classi di precisione certificate e formati standardizzati che facilitano la sostituzione su quadri esistenti. Ordinabili con tempi di consegna definiti e assistenza tecnica per la verifica della compatibilità con i TA installati.
Finder - Amperometri e strumenti di misura per quadri di automazione, con gamma modulare su guida DIN adatta a installazioni compatte. Soluzioni ordinabili con documentazione tecnica verificata e supporto per la selezione della variante corretta in funzione del tipo di corrente e del range di misura.

Domande frequenti sugli amperometri industriali

Come si verifica se un amperometro è adatto a un circuito con inverter o variatore di frequenza?

Il parametro da verificare è la funzione True RMS: solo gli amperometri con questa funzione misurano correttamente il valore efficace reale su forme d'onda distorte, come quelle prodotte da inverter, variatori di frequenza e raddrizzatori. Gli strumenti a valore medio restituiscono una lettura corretta solo su sinusoide pura, introducendo errori sistematici che possono superare il 10% in presenza di armoniche significative. Prima di ordinare un amperometro per un circuito con carichi non lineari, verifica nella scheda tecnica che la funzione True RMS sia esplicitamente dichiarata: non è sufficiente che lo strumento sia digitale, poiché non tutti i modelli digitali integrano questa funzione.

Quando è necessario un trasformatore di corrente abbinato all'amperometro e come si sceglie il rapporto corretto?

Un trasformatore di corrente è necessario ogni volta che la corrente del circuito supera la portata diretta dell'amperometro, tipicamente 5A o 10A per i modelli da pannello. Il rapporto di trasformazione si sceglie in modo che la corrente nominale del carico corrisponda all'80-100% della corrente primaria nominale del TA: ad esempio, per un carico da 60A si sceglie un TA 75/5A. Il secondario del TA deve coincidere con il fondo scala dell'amperometro: se l'amperometro ha fondo scala 5A, il secondario del TA deve essere 5A. Se stai sostituendo uno strumento su un impianto esistente dove il TA è già installato, verifica il secondario del TA prima di ordinare il nuovo amperometro per garantire la coerenza della catena di misura. Il team Elexonik verifica questa compatibilità prima di processare ordini che includono entrambi i componenti.

Qual è la differenza tra un amperometro analogico e uno digitale in un contesto di quadro industriale?

La scelta dipende dall'uso prevalente. L'amperometro digitale offre una lettura numerica precisa, è ideale dove serve il valore esatto dell'assorbimento (es. verifica contro la targa del motore, diagnostica di variazioni progressive), può integrare uscite di allarme e in molti casi supporta comunicazione seriale per integrazione con sistemi di supervisione. L'amperometro analogico offre una lettura di tendenza immediata: la posizione dell'indice su scala rende visibile in modo intuitivo un avviamento, un picco di carico o un sovraccarico, senza bisogno di leggere un numero. Non richiede alimentazione ausiliaria, è robusto e funziona anche in ambienti con disturbi elettrici che potrebbero influenzare la strumentazione digitale. In molti quadri industriali i due strumenti coesistono, assolvendo funzioni complementari.

È possibile trovare su Elexonik un amperometro equivalente a un modello fuori produzione già installato nel quadro?

Sì, la gestione di strumenti da pannello fuori produzione è tra le attività concrete del team Elexonik. Quando un cliente contatta il supporto con la sigla di un amperometro non più disponibile, verifichiamo la compatibilità dimensionale del frontale e dell'asola, la coerenza degli ingressi (fondo scala, tipo di corrente, eventuale alimentazione ausiliaria) e la presenza di funzionalità equivalenti nei modelli attualmente a catalogo. In molti casi il sostituto ha sigla diversa ma è pienamente compatibile con l'installazione esistente: il nostro team identifica la variante corretta e, se necessario, fornisce la documentazione tecnica aggiornata per la messa in servizio. Puoi contattarci dalla pagina contatti con la sigla del modello da sostituire per una verifica prima di procedere all'ordine.

Supporto tecnico, spedizioni e assistenza per gli amperometri industriali

Elexonik supporta installatori, manutentori e uffici acquisti nella selezione degli amperometri più adatti all'impianto specifico: verifica del tipo di corrente, abbinamento con il trasformatore di corrente corretto, controllo del formato di pannello in caso di sostituzione su quadro esistente. Per qualsiasi dubbio tecnico prima dell'ordine - dalla lettura della sigla alla verifica della compatibilità con la strumentazione a valle - puoi contattarci tramite la pagina contatti o scriverci direttamente su WhatsApp per una risposta rapida.

Oltre alla fornitura di strumenti nuovi, offriamo un servizio di riparazione e assistenza tecnica su numerosi componenti industriali, inclusi strumenti da pannello: un'opzione concreta quando il fermo macchina non permette tempi di attesa per un ricambio non immediatamente reperibile. Tutti i dettagli sono nella pagina dedicata a riparazioni e assistenza tecnica.

Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in base alla disponibilità del prodotto. Gli acquisti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere chi siamo e come lavoriamo, visita la pagina chi siamo.
