Sensori per cilindri pneumatici
24 prodotti
Visualizzi 1 - 24 di 24 prodotti
Nell'automazione industriale, il controllo preciso del movimento è fondamentale. I sensori per cilindri pneumatici sono componenti essenziali che forniscono un feedback affidabile sulla posizione degli attuatori, consentendo di creare sistemi automatizzati efficienti, sicuri e intelligenti. Questi dispositivi sono il ponte tra l'azione meccanica di un cilindro e la logica di controllo di un PLC, trasformando un semplice movimento in un'operazione controllata e misurabile.
In Elexonik, comprendiamo l'importanza di ogni singolo componente per garantire la continuità operativa. Per questo offriamo una gamma completa di sensori progettati per integrarsi perfettamente nei vostri sistemi pneumatici, supportati dalla competenza del nostro team tecnico per aiutarvi a trovare la soluzione più adatta.
Cos'è un sensore per cilindri pneumatici?
Un sensore per cilindri pneumatici, talvolta chiamato anche sensore di finecorsa o sensore di posizione per cilindri pneumatici, è un dispositivo elettronico progettato per rilevare la posizione del pistone all'interno di un cilindro. Generalmente, il pistone del cilindro è dotato di un anello magnetico permanente; il sensore, montato esternamente sul corpo del cilindro, rileva il campo magnetico generato da questo anello quando il pistone passa in sua prossimità, inviando un segnale elettrico al sistema di controllo (come un PLC).
Il loro ruolo è cruciale per:
- Automatizzare le sequenze: Permettono di avviare l'operazione successiva solo quando la precedente è stata completata (es. un pezzo è stato bloccato prima di iniziare la foratura).
- Aumentare la sicurezza: Forniscono una conferma che un attuatore abbia raggiunto una posizione sicura prima di consentire l'accesso a un operatore o l'avvio di un'altra macchina.
- Migliorare l'efficienza: Ottimizzano i cicli di lavoro riducendo i tempi morti, poiché il sistema reagisce istantaneamente al raggiungimento della posizione desiderata.
- Monitorare il processo: Consentono un controllo costante sul corretto funzionamento dell'impianto, rilevando eventuali anomalie nel movimento degli attuatori.
Le tecnologie di rilevamento più comuni includono sensori magnetici (a tecnologia Reed o a effetto Hall), sensori induttivi e capacitivi, ognuno con caratteristiche specifiche per diverse esigenze applicative.
Tipi di sensori per cilindri pneumatici
La scelta della tecnologia del sensore dipende da fattori come la velocità del ciclo, l'ambiente di lavoro e il livello di precisione richiesto. Vediamo le principali tipologie disponibili nel nostro catalogo.
Sensori magnetici (Reed, Hall effect)
Sono la tipologia più diffusa per il rilevamento della posizione nei cilindri pneumatici. Sfruttano il magnete integrato nel pistone dell'attuatore.
- Sensori Reed: Utilizzano due lamelle metalliche (reed) sigillate in un'ampolla di vetro. Quando il campo magnetico del pistone si avvicina, le lamelle si attraggono e chiudono un contatto elettrico. Sono semplici, economici e possono funzionare sia in corrente continua (CC) che alternata (CA). Tuttavia, essendo un contatto meccanico, hanno una vita operativa limitata e una frequenza di commutazione inferiore rispetto ad altre tecnologie.

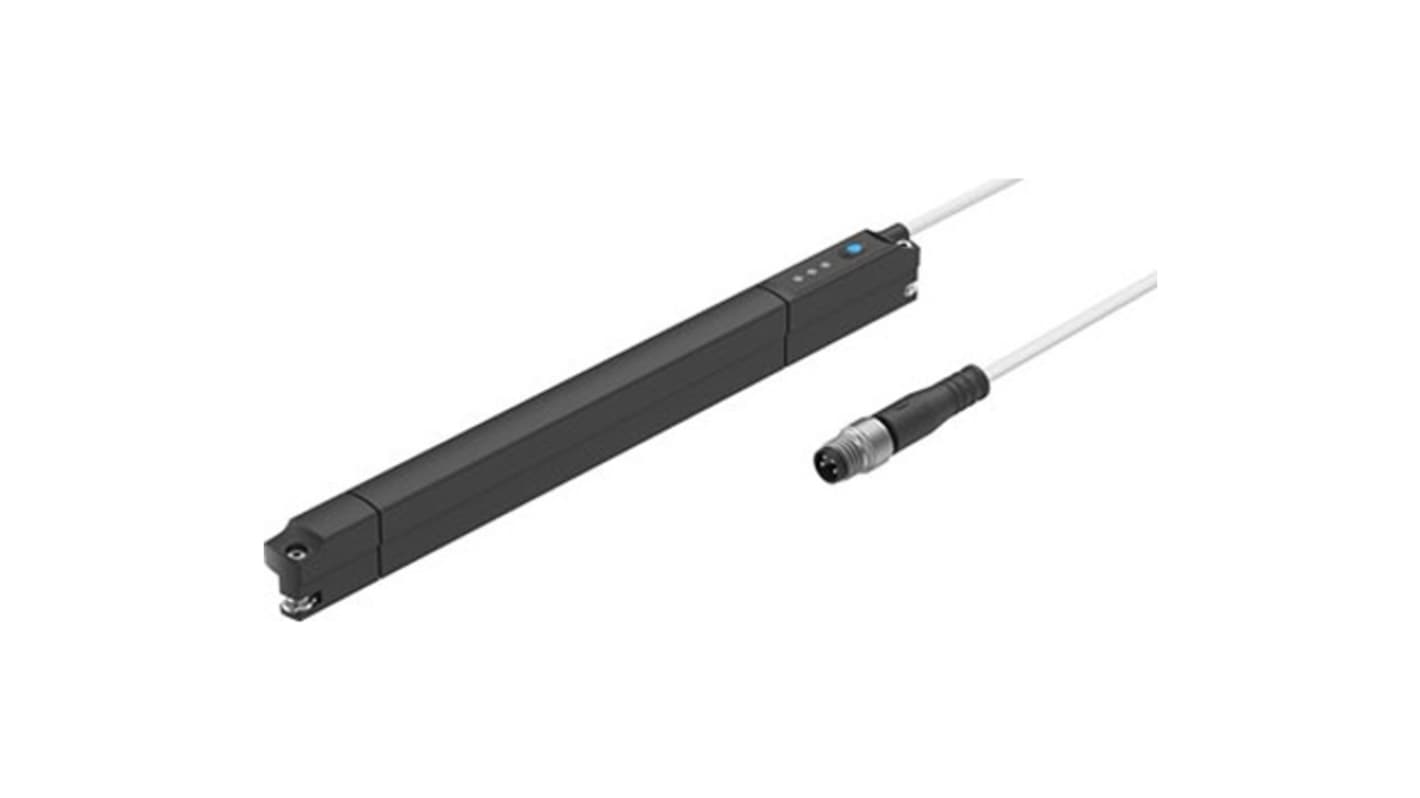

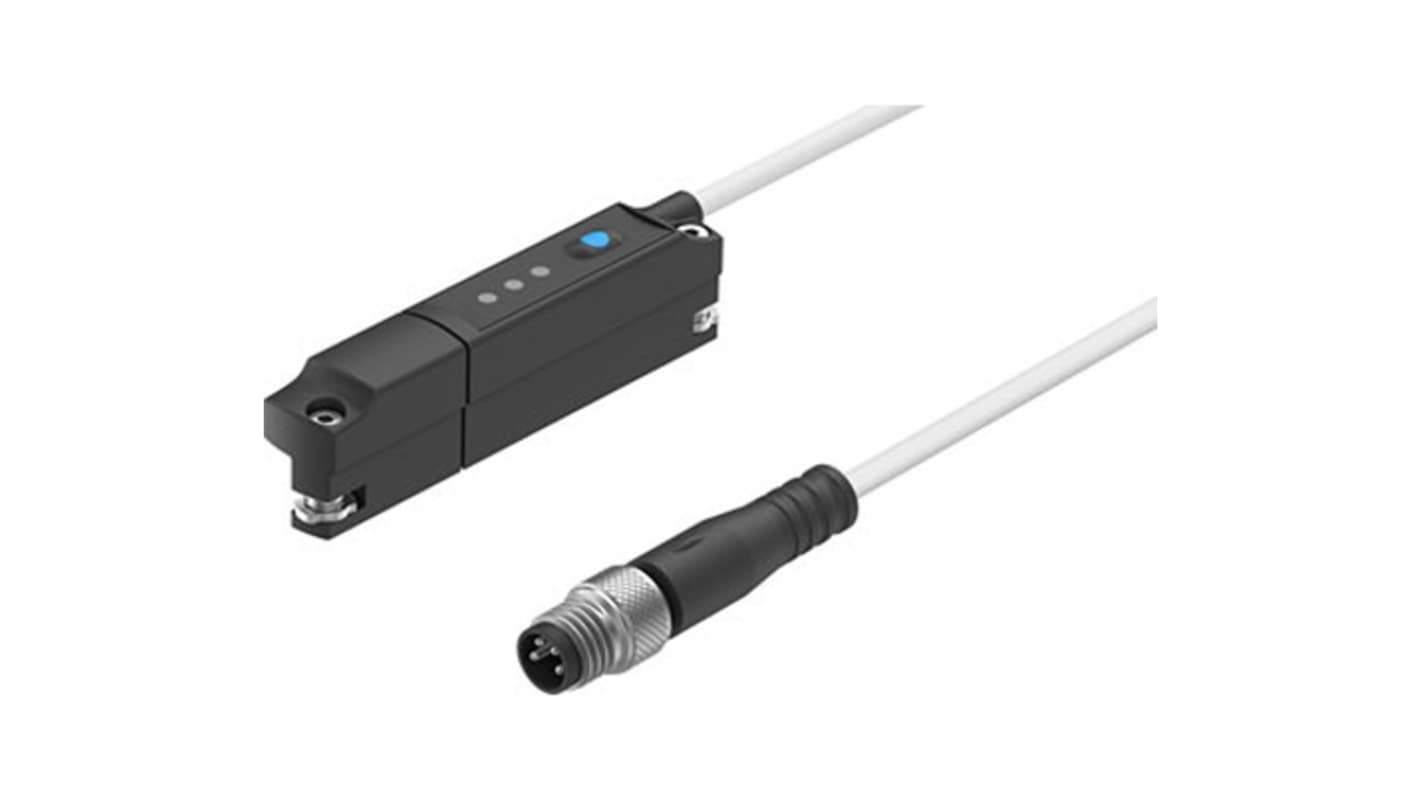

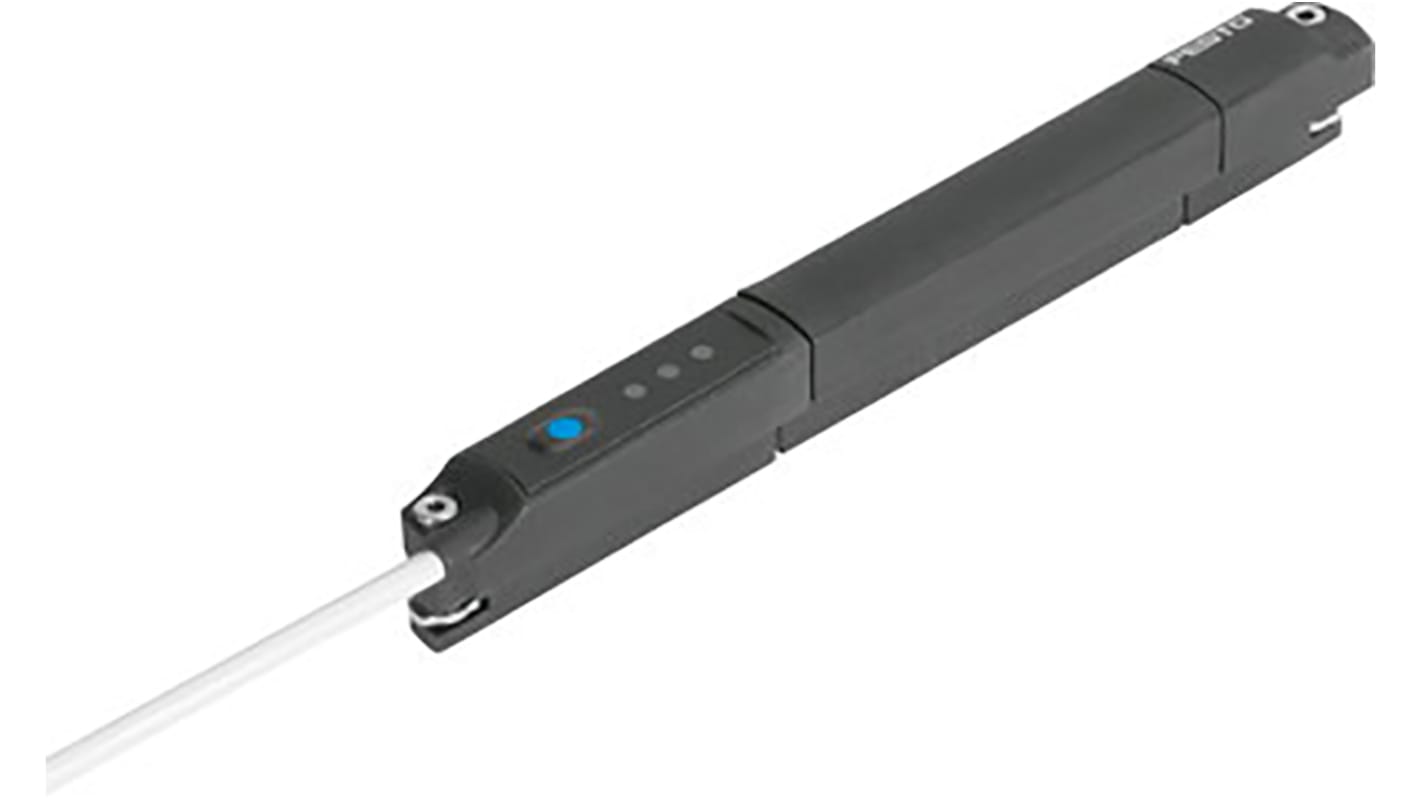

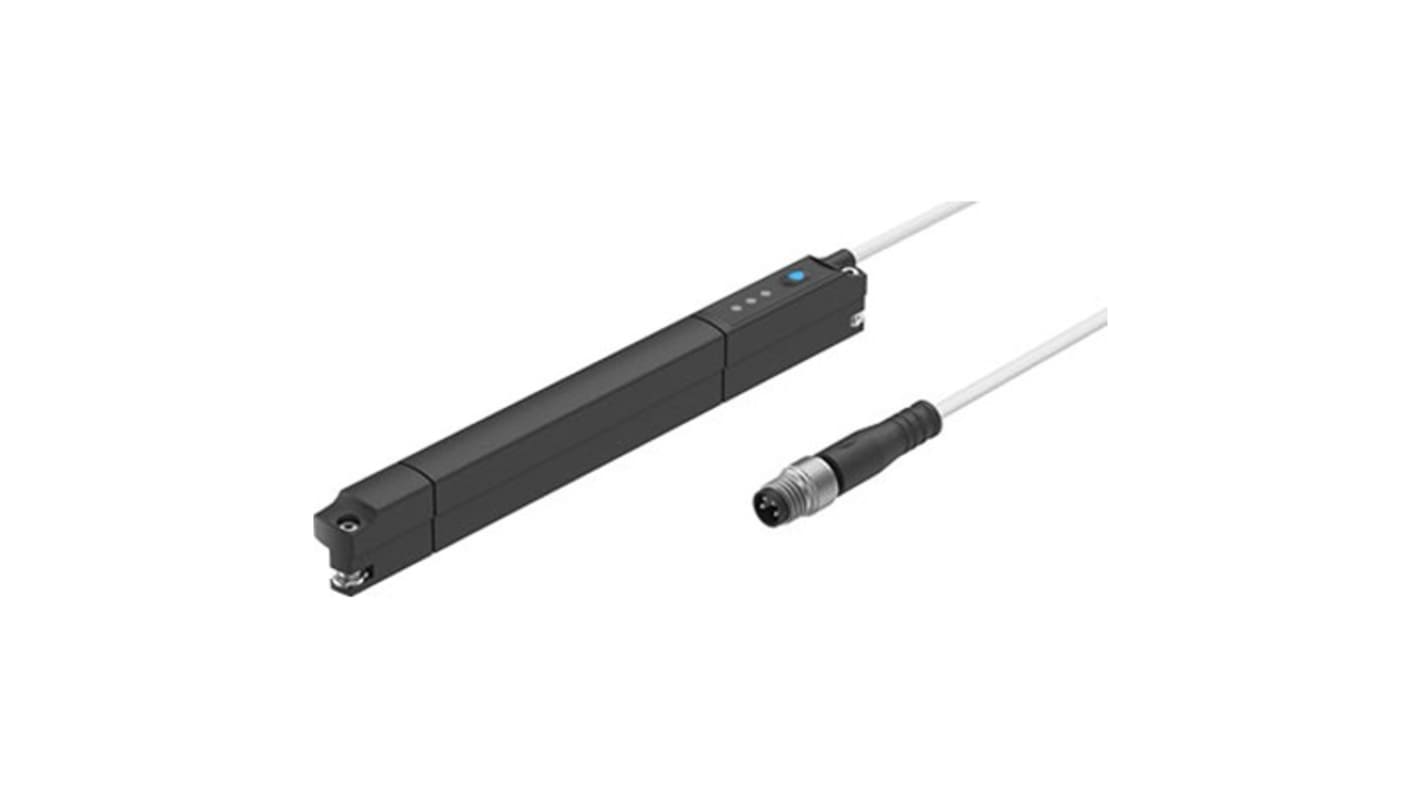

- Sensori a effetto Hall: Sono dispositivi elettronici a stato solido, senza parti in movimento. Rilevano il campo magnetico e generano un segnale di tensione. Offrono una durata praticamente illimitata, un'elevata frequenza di commutazione e una maggiore resistenza a urti e vibrazioni. Sono ideali per applicazioni ad alta velocità e in ambienti gravosi.
Questi sensori sono comunemente utilizzati in macchine per l'imballaggio, linee di assemblaggio e sistemi di manipolazione.
Sensori di prossimità induttivi
I sensori induttivi generano un campo elettromagnetico e rilevano la presenza di oggetti metallici che entrano in questo campo. In alcune applicazioni pneumatiche, possono essere usati per rilevare direttamente parti metalliche del cilindro o dell'asta del pistone, senza la necessità di un magnete integrato. Sono estremamente robusti, insensibili a sporco, olio e liquidi non conduttivi, e offrono altissime frequenze di commutazione. Sono la scelta preferita in ambienti industriali particolarmente difficili, come fonderie o macchine utensili.
Sensori di prossimità capacitivi
Simili agli induttivi nel principio di funzionamento senza contatto, i sensori capacitivi rilevano variazioni nel campo capacitivo e possono rilevare quasi ogni tipo di materiale, non solo metalli. Sebbene meno comuni per il rilevamento diretto del pistone, trovano impiego in applicazioni speciali, ad esempio per rilevare la posizione di un attuatore attraverso una parete non metallica o in contesti dove i sensori magnetici non risultano adatti.
Come scegliere il sensore giusto
La selezione del corretto sensore per cilindri pneumatici richiede l'analisi di diversi parametri tecnici per garantire compatibilità e affidabilità nel tempo.
Tipo di cilindro
La prima verifica da fare è la compatibilità meccanica. I sensori sono progettati per essere montati su specifiche cave (slot) presenti sul corpo del cilindro. Le più comuni sono le cave a T e le cave a C. Esistono inoltre soluzioni per cilindri a profilo tondo, cilindri compatti o con tiranti, che richiedono apposite staffe di montaggio. È fondamentale verificare le dimensioni e il sistema di fissaggio per un'installazione stabile e precisa.
Tecnologia di rilevamento
Come visto, la scelta dipende dall'applicazione: per cicli standard e a basso costo, i sensori Reed sono una buona opzione. Per alte velocità, vibrazioni e necessità di lunga durata, i sensori a effetto Hall sono più indicati. Per ambienti molto sporchi o per rilevare parti metalliche, si può optare per un sensore induttivo.
Tensione di alimentazione
La maggior parte dei sensori per automazione industriale opera con una tensione di alimentazione di 24V CC, standard per i sistemi di controllo PLC. Esistono tuttavia modelli che supportano tensioni diverse, incluse versioni in corrente alternata (CA), da verificare in base alle specifiche del proprio impianto.
Grado di protezione (IP)
Il codice IP (Ingress Protection) indica il livello di protezione del sensore contro l'ingresso di solidi (prima cifra) e liquidi (seconda cifra). Un sensore con grado IP65 è protetto dalla polvere e da getti d'acqua, mentre un IP67 garantisce la protezione anche in caso di immersione temporanea. La scelta deve essere fatta in base all'ambiente operativo: un impianto alimentare richiederà un grado di protezione più elevato rispetto a un magazzino asciutto.
Temperatura di esercizio
Ogni sensore ha un intervallo di temperatura operativa specificato dal produttore. È essenziale assicurarsi che l'ambiente in cui verrà installato rientri in questo range per evitare malfunzionamenti o guasti prematuri. Esistono versioni per alte o basse temperature per applicazioni speciali.
Tipo di uscita (PNP, NPN, NA, NC)
L'uscita del sensore deve essere compatibile con l'ingresso del PLC o del sistema di controllo. Le uscite più comuni sono:
- PNP (sourcing): L'uscita fornisce una tensione positiva quando il sensore è attivo. È lo standard più diffuso in Europa.

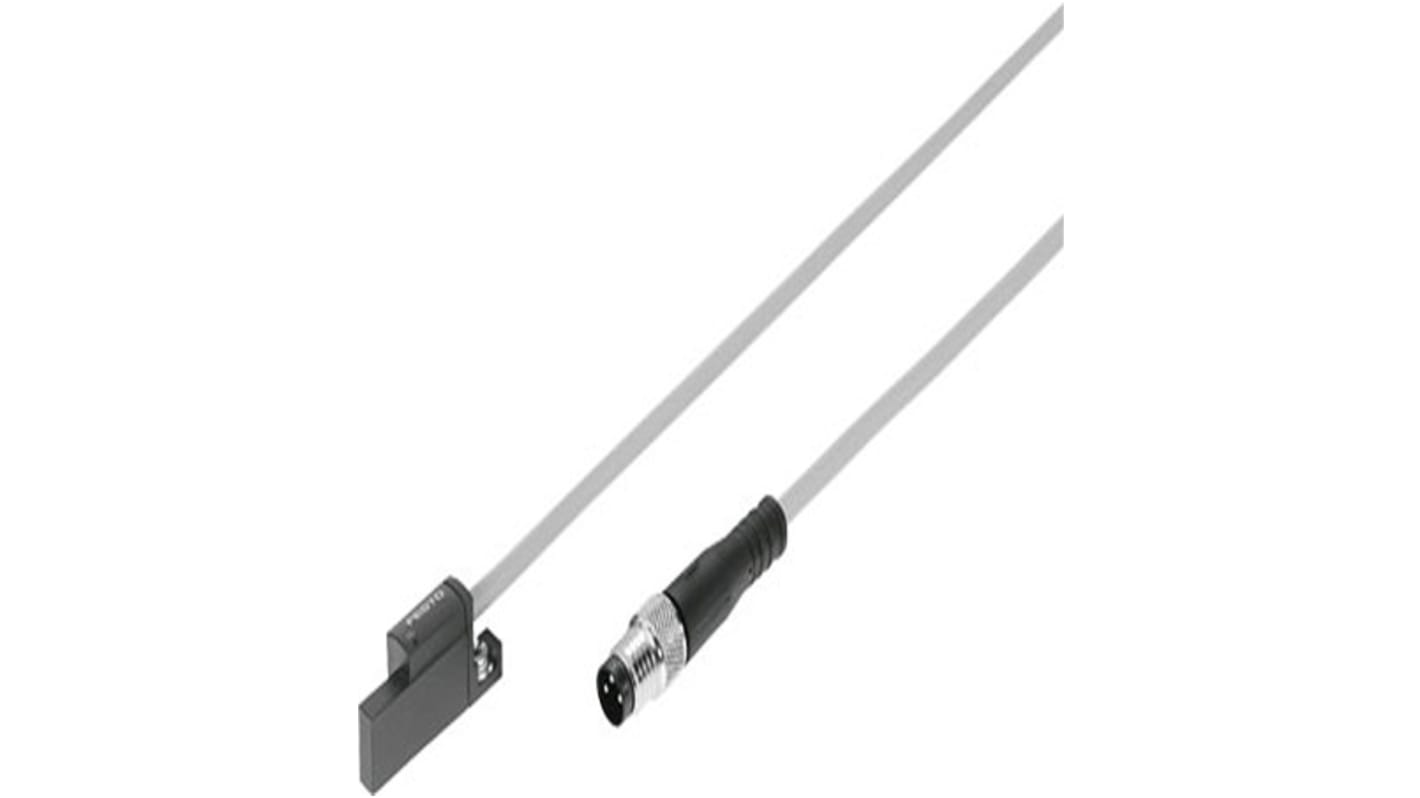

- NPN (sinking): L'uscita si collega a massa (0V) quando il sensore è attivo. È più comune in Asia e Nord America.
Inoltre, l'uscita può essere NA (Normalmente Aperta), che si chiude in presenza del pistone, o NC (Normalmente Chiusa), che si apre in presenza del pistone.
Connessione elettrica

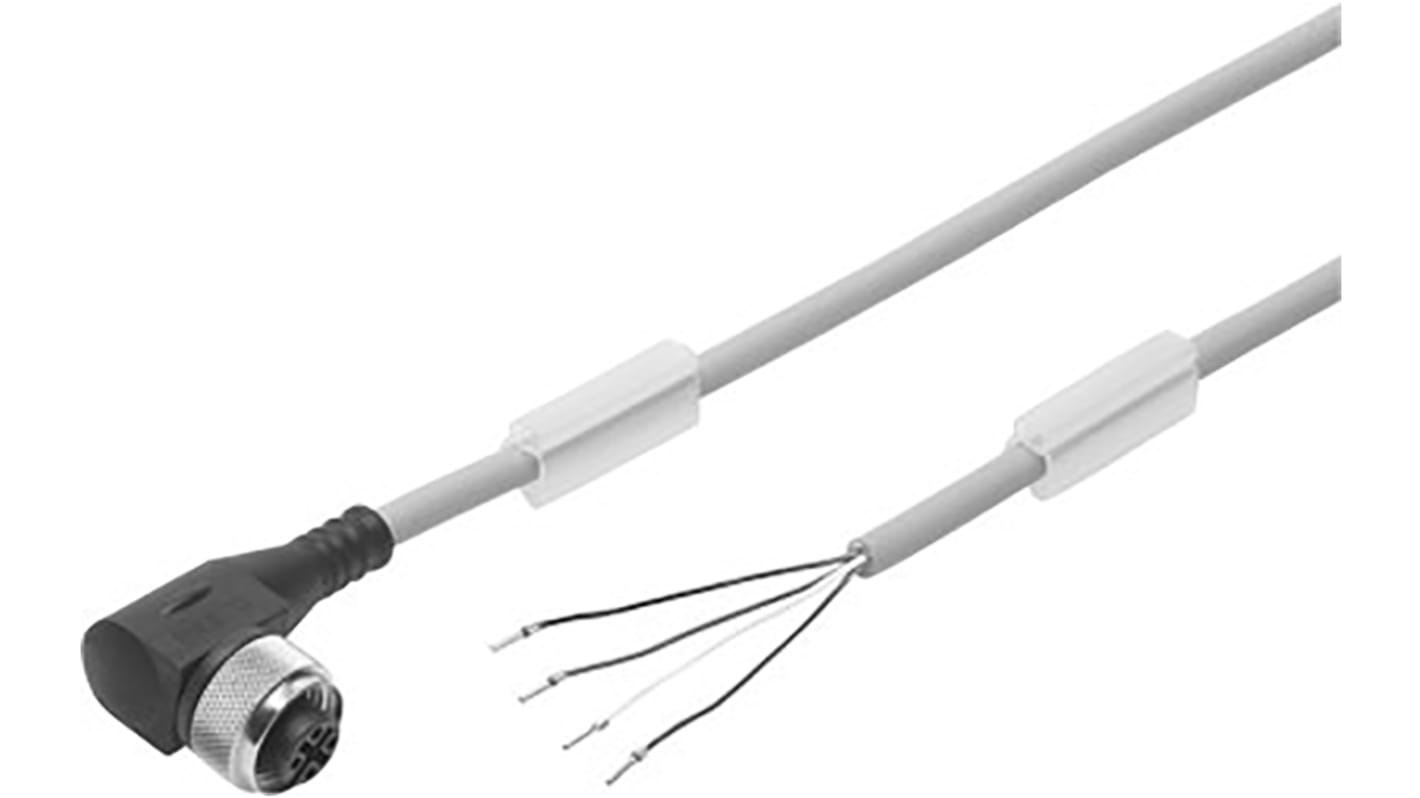

I sensori possono essere forniti con un cavo precablato di lunghezza fissa oppure con un connettore (tipicamente M8 o M12). La soluzione con connettore è spesso preferibile perché semplifica e velocizza la sostituzione del sensore in caso di guasto, riducendo i tempi di fermo macchina.
Installazione e manutenzione
Una corretta installazione è fondamentale per il buon funzionamento del sensore. È importante posizionare il sensore nella cava del cilindro in modo che il punto di attivazione corrisponda esattamente alla posizione desiderata del pistone. Una volta posizionato, va fissato saldamente con la vite o il meccanismo di bloccaggio previsto.
La manutenzione è generalmente minima. Si consiglia di verificare periodicamente il corretto serraggio del sensore e l'integrità del cavo elettrico, specialmente in applicazioni con movimenti ripetitivi. In caso di dubbi o per la scelta del componente, la documentazione tecnica (datasheet) disponibile su ogni pagina prodotto di Elexonik fornisce tutte le specifiche necessarie. Inoltre, il nostro servizio di assistenza tecnica è sempre a disposizione per supportarvi nella progettazione e risoluzione dei problemi.
Applicazioni tipiche
I sensori posizione cilindri pneumatici sono onnipresenti nell'industria moderna. Li troviamo in innumerevoli settori, tra cui:
- Packaging: Per controllare l'apertura e la chiusura di sportelli, la deviazione di prodotti su nastri trasportatori e il riempimento di contenitori.
- Automazione e assemblaggio: Per verificare il bloccaggio di pezzi (clamping), il posizionamento di componenti e l'avanzamento di utensili.
- Robotica: Per confermare lo stato (aperto/chiuso) di pinze e organi di presa (gripper).
- Industria del legno e del mobile: Per il controllo di presse, seghe e macchine per la lavorazione.
- Industria alimentare e farmaceutica: In attuatori per la movimentazione e il dosaggio di prodotti, dove sono richiesti materiali e gradi di protezione specifici.
Marchi e Produttori
Per garantire la massima affidabilità e performance, Elexonik ha selezionato i migliori marchi specializzati in pneumatica e sensoristica. Nel nostro catalogo potrai trovare un'ampia scelta di sensori per cilindri di produttori leader come Festo, SMC, Camozzi, IFM, Sick, Balluff e molti altri. Ogni marchio offre soluzioni con punti di forza specifici, dalla robustezza alla miniaturizzazione, fino a tecnologie per applicazioni speciali. Grazie ai filtri di ricerca presenti sul nostro sito, puoi navigare facilmente per marca e trovare rapidamente il prodotto compatibile con il tuo cilindro.
Affidati all'esperienza di Elexonik per le tue esigenze di automazione. Esplora la nostra vasta gamma di sensori per cilindri pneumatici nel nostro shop online o contatta il nostro team di esperti per ricevere una consulenza tecnica personalizzata e trovare la soluzione perfetta per la tua applicazione.
