Negli impianti di automazione industriale, la connessione tra finecorsa e quadro di controllo è un punto critico spesso sottovalutato in fase di progettazione: una connessione precablata sbagliata - per tipologia di connettore, lunghezza cavo o materiale di guaina - può causare fermi macchina, segnali instabili o cedimenti prematuri in ambienti aggressivi. Le connessioni precablate per finecorsa disponibili nel catalogo Elexonik sono ordinate con spedizione tramite corriere espresso e supporto tecnico pre-vendita per aiutarti a identificare la variante corretta prima di processare l'ordine.

Elexonik lavora con installatori, manutentori e responsabili acquisti che gestiscono impianti complessi, linee di produzione e applicazioni in ambienti difficili: la competenza specifica su questa famiglia di connessioni si traduce nella capacità di verificare la compatibilità con il finecorsa installato, confrontare varianti di cavo e consigliare la soluzione più adatta senza generare resi o rilavorazioni.

Visualizzi 1 - 5 di 5 prodotti

Cos'è una connessione precablata per finecorsa e perché fa differenza rispetto al cablaggio manuale

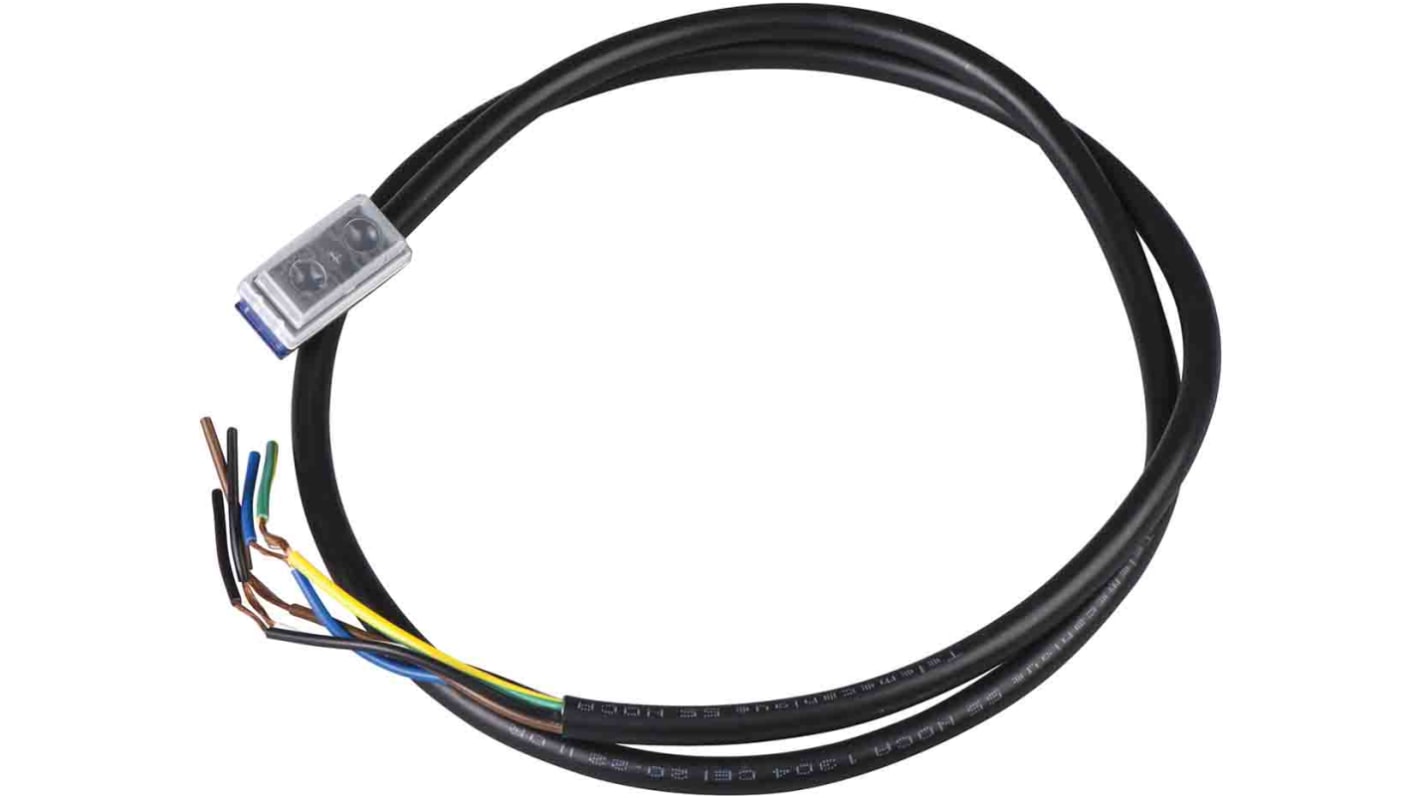

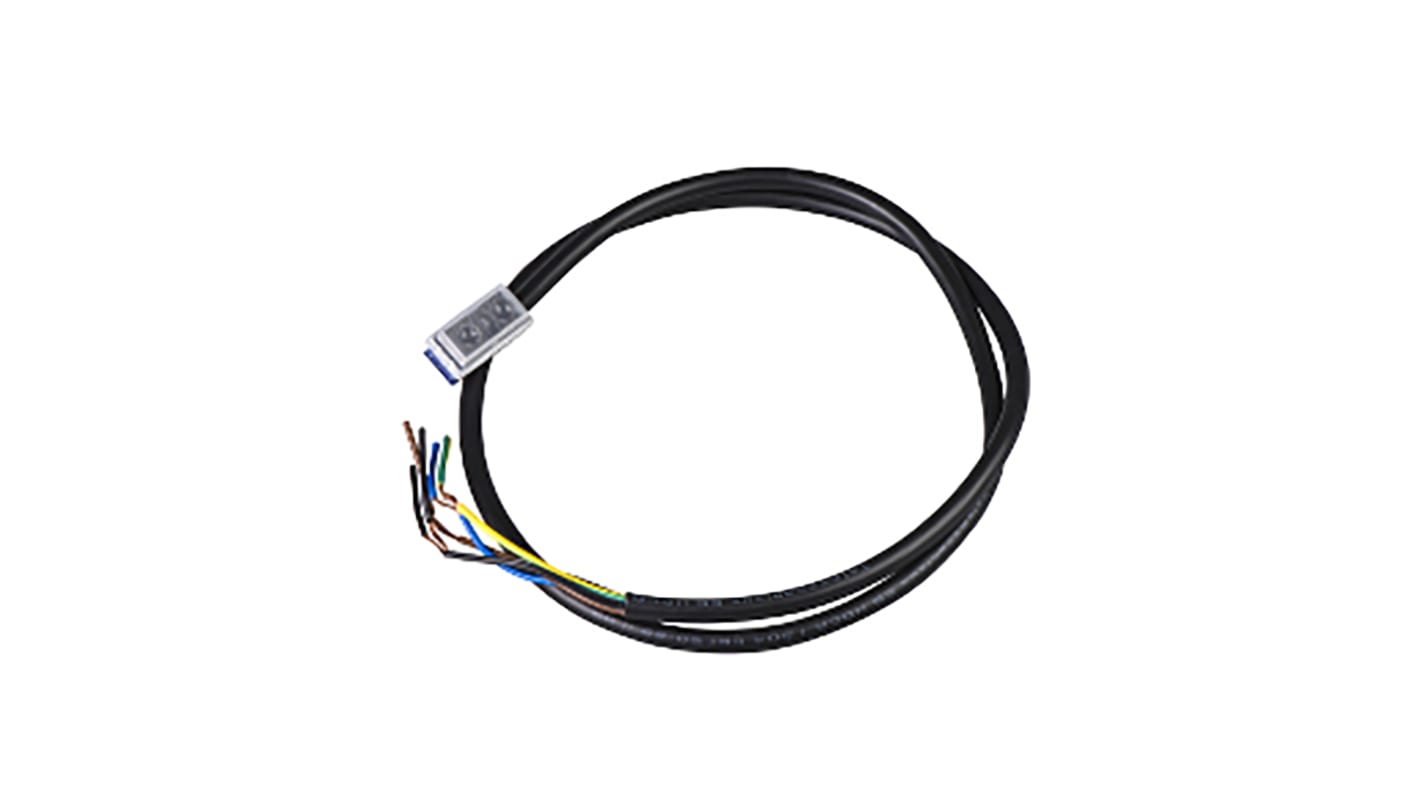

Una connessione precablata per finecorsa è un assemblato composto da connettore e cavo fornito già pronto per il collegamento diretto al finecorsa e alla morsettiera o al modulo di ingresso del controllore. A differenza del cablaggio manuale - che richiede taglio, spelatura, crimping e inserimento in campo - la connessione precablata elimina queste operazioni, riducendo i tempi di installazione, abbassando il rischio di errori di cablaggio e garantendo una qualità di terminazione costante e ripetibile su ogni punto di connessione dell'impianto.

Il vantaggio non è solo operativo. Un cavo precablato certificato e testato in fabbrica offre una tenuta meccanica ed elettrica superiore rispetto a una connessione assemblata manualmente in campo, dove variabili come la pressione di serraggio, la qualità dell'isolante e le condizioni ambientali possono influire negativamente sull'affidabilità nel tempo. Questo è particolarmente rilevante negli impianti con cicli di manovra elevati o con esposizione continuativa a vibrazioni, oli o agenti chimici, dove un punto di connessione fragile diventa la prima causa di guasto.

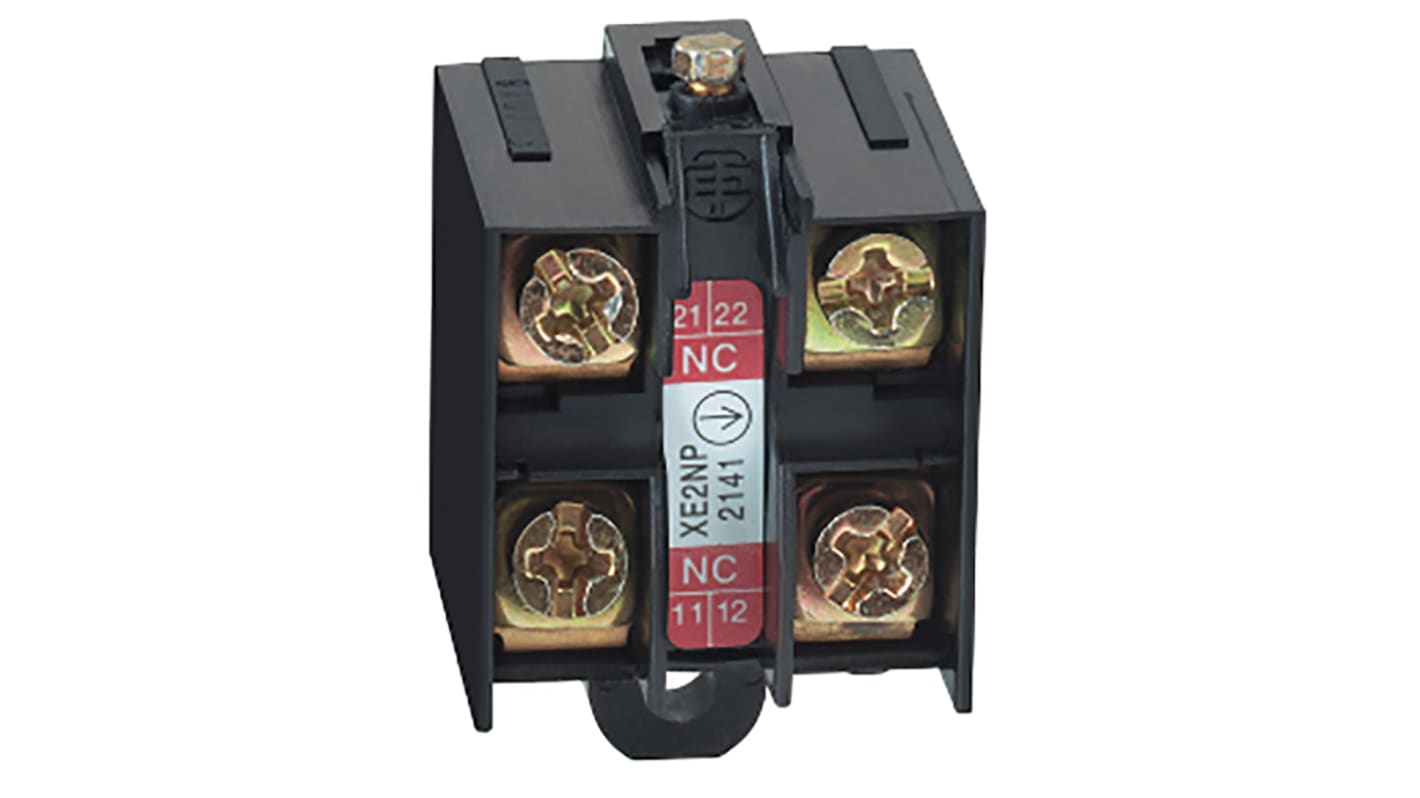

All'interno della struttura Interruttori di finecorsa e posizione, le connessioni precablate si affiancano ai finecorsa, agli attuatori e teste di azionamento per finecorsa e ai blocchi contatto per finecorsa per formare un sistema di rilevamento posizione completo e affidabile. La scelta della connessione deve essere coerente con il finecorsa installato: corpo, uscita cavo, numero di pin e tipo di connettore devono corrispondere in modo preciso.

Tipologie di connessione disponibili: M12, a vite e a innesto rapido

Le connessioni precablate per finecorsa si differenziano principalmente per il tipo di connettore lato finecorsa e per la tipologia di terminazione sul lato impianto. Le tre famiglie più diffuse nell'automazione industriale sono:

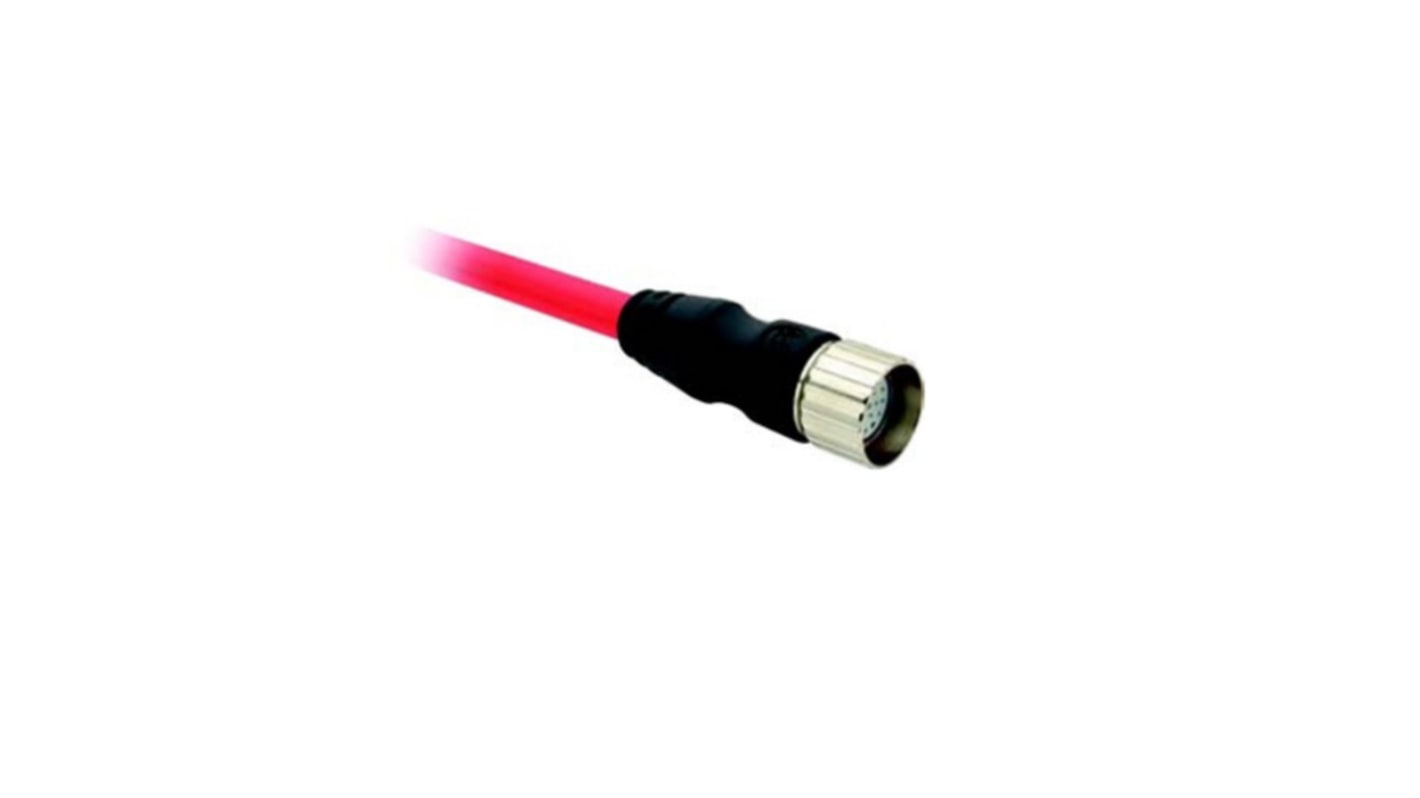

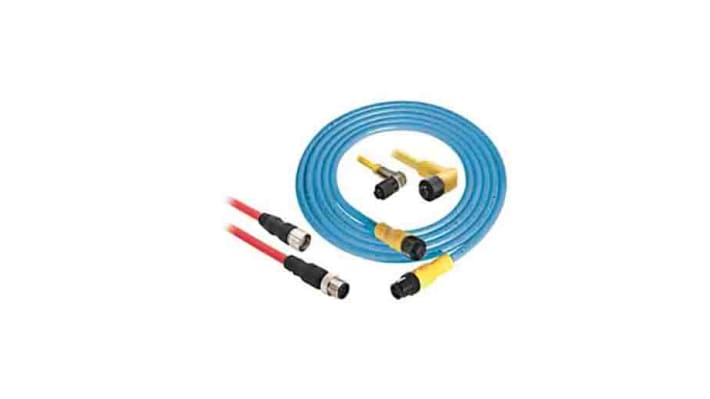

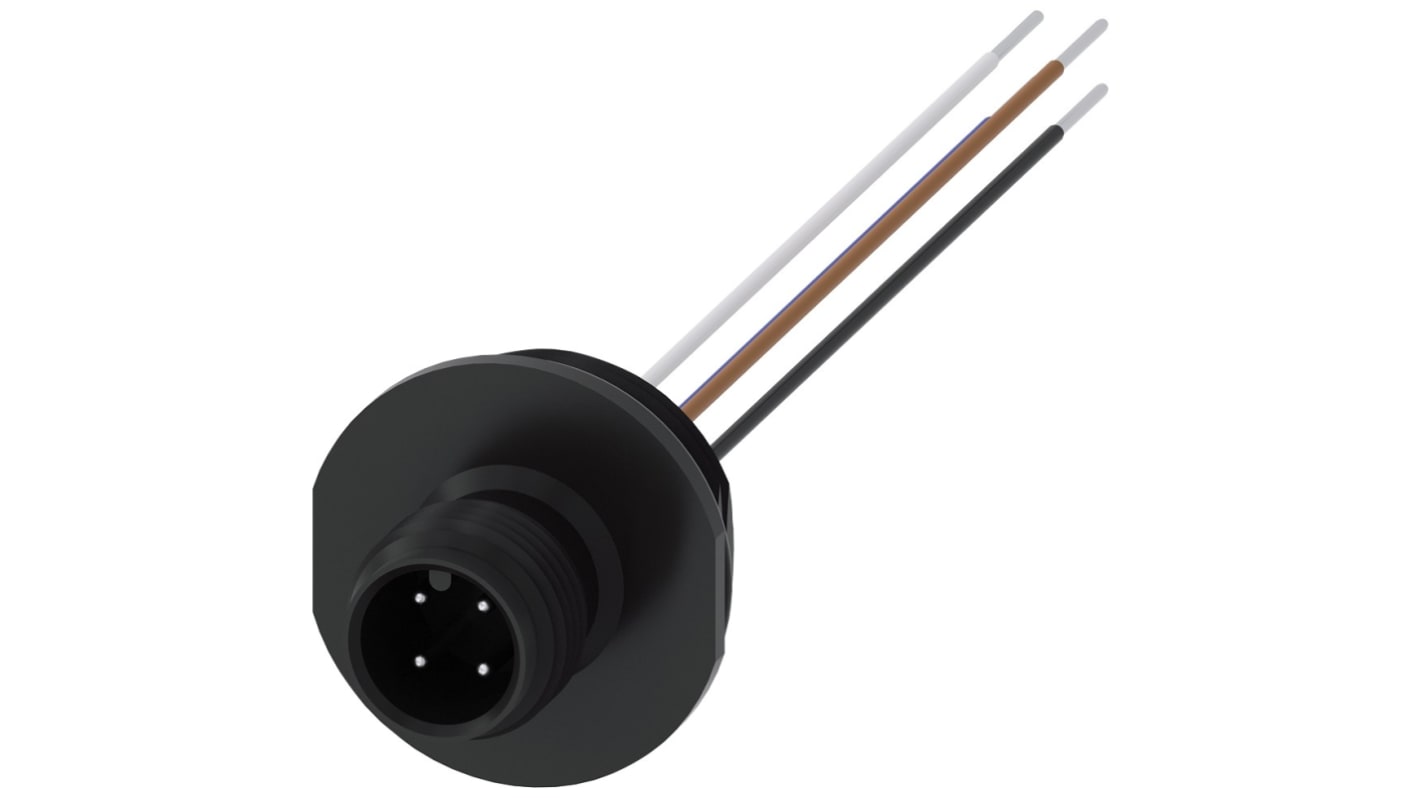

Connessioni M12: il connettore M12 è lo standard de facto per la sensoristica industriale. Offre robustezza meccanica, grado di protezione fino a IP67 o IP68 a seconda della variante, è una vasta compatibilità con finecorsa, sensori di prossimità e moduli I/O. Il numero di pin (tipicamente 3, 4 o 5 pin) e la codifica (A, B, C o D) identificano la configurazione elettrica e devono corrispondere esattamente alle specifiche del finecorsa. Un errore frequente è acquistare connettori M12 con codifica errata: connettori con la stessa forma fisica ma codifica diversa non sono intercambiabili e il mismatch può causare cortocircuiti o assenza di segnale.

Connessioni a vite: la terminazione a vite garantisce un serraggio meccanico stabile e si presta bene ad applicazioni con vibrazioni moderate o in ambienti in cui la sostituzione rapida non è prioritaria. È la scelta tradizionale in molti impianti maturi e continua a essere impiegata dove la norma di riferimento richiede connessioni verificabili e ispezionabili. La vite deve essere serrata alla coppia corretta: un serraggio insufficiente causa resistenza di contatto variabile e segnali instabili, un serraggio eccessivo può danneggiare il conduttore.

Connessioni a innesto rapido (a molla): il sistema a molla permette l'inserimento e la rimozione del conduttore senza attrezzi, riducendo drasticamente i tempi di sostituzione in campo. È la soluzione preferita negli impianti ad alta disponibilità dove la manutenzione deve essere rapida. La tenuta meccanica è garantita dalla forza della molla, che mantiene il contatto indipendentemente da piccole vibrazioni. Questo tipo di connessione è tuttavia sensibile alla sezione del conduttore: verificare sempre che la sezione del cavo rientri nel range previsto dal connettore prima di procedere all'installazione.

Come scegliere la connessione precablata giusta: criteri operativi prima dell'ordine

La selezione corretta di una connessione precablata per finecorsa richiede la verifica di più variabili prima di procedere con l'ordine. Chi acquista basandosi solo sul nome del prodotto o sul prezzo rischia di ricevere una connessione geometricamente compatibile ma elettricamente o meccanicamente sbagliata. Ecco la sequenza di controlli che il team Elexonik esegue quando supporta i clienti nella selezione:

Verifica il modello del finecorsa installato: il connettore precablato deve essere compatibile con il corpo del finecorsa. Modelli diversi dello stesso produttore possono avere uscite cavo con geometrie o passo del connettore differenti. Identifica il codice esatto del finecorsa prima di scegliere la connessione.

Controlla il numero di pin e la codifica del connettore: per i connettori M12, verifica il numero di pin (3, 4 o 5) e la codifica (A, B, C o D). Questi parametri dipendono dalla configurazione elettrica del finecorsa: contatti NA, NC o entrambi, presenza di segnale di diagnosi o alimentazione ausiliaria.

Determina la lunghezza del cavo necessaria: calcola la distanza reale tra il finecorsa e il punto di terminazione sul quadro o sulla morsettiera, aggiungendo un margine per il percorso effettivo del cavo (curve, passacavi, canalizzazioni). Un cavo troppo corto costringe a giunzioni intermedie che riducono l'affidabilità del segnale.

Valuta le condizioni ambientali: in presenza di oli, lubrificanti, solventi o temperature elevate, la guaina del cavo deve essere compatibile con gli agenti presenti. Le guaine in PUR offrono maggiore resistenza agli oli rispetto alle guaine in PVC standard. In ambienti con temperature superiori a 70 gradi o in presenza di agenti aggressivi, verifica sempre la scheda tecnica del cavo prima di ordinare.

Assicurati che il grado di protezione IP sia adeguato: in ambienti con getti d'acqua, polveri fini o immersione, il grado IP del connettore assemblato deve soddisfare i requisiti dell'impianto. IP67 protegge dall'immersione temporanea fino a 1 metro, IP68 per immersioni prolungate. Un connettore con IP insufficiente in un ambiente lavaggio produce guasti ricorrenti nel giro di poche settimane.

Verifica la compatibilità con gli adattatori e le teste di azionamento esistenti: se sul finecorsa sono già installati adattatori specifici, assicurati che la connessione precablata non interferisca con il montaggio. Consulta anche la categoria adattatori e montaggio per finecorsa per verificare la disponibilità degli elementi di supporto necessari.

Errori comuni nella selezione e nei ricambi: cosa verifica il team Elexonik prima di confermare un ordine

Codifica M12 errata: l'errore più frequente e più costoso

Il caso che si ripresenta con maggiore frequenza riguarda i connettori M12: il cliente ordina una connessione precablata M12 a 4 pin senza specificare la codifica, riceve il prodotto e si accorge in fase di installazione che il connettore non si accoppia con il finecorsa perché ha codifica B invece di A, o viceversa. Le due codifiche hanno la stessa dimensione esterna ma un orientamento delle chiavette diverso che impedisce il collegamento. Quando un cliente ci contatta per sostituire una connessione su un finecorsa già installato, la prima cosa che verifichiamo è la codifica del connettore lato finecorsa, chiedendo la documentazione tecnica del sensore o una foto del connettore femmina installato. Questa verifica evita resi e rilavorazioni e consente di processare l'ordine con certezza di compatibilità.

Sostituzione di connessioni fuori produzione: il problema della discontinuità di gamma

Un secondo scenario ricorrente riguarda la sostituzione di connessioni precablate su impianti datati. Spesso il codice originale risulta fuori produzione e il cliente fatica a trovare un equivalente compatibile, perché le sigle dei cavi precablati variano tra produttori e generazioni. In questi casi, il supporto tecnico Elexonik verifica le caratteristiche tecniche del componente originale (lunghezza, sezione, tipo di connettore, guaina) e identifica l'equivalente disponibile a catalogo, confermando la compatibilità prima della spedizione. Questo servizio è particolarmente utile per chi gestisce la manutenzione di impianti con finecorsa di prima generazione o con componenti di produttori non più presenti sul mercato.

Applicazioni tipiche e contesti d'impianto

Le connessioni precablate per finecorsa trovano impiego in tutti i settori in cui il rilevamento di posizione è integrato nella logica di controllo dell'impianto. I contesti applicativi più frequenti includono:

Linee di assemblaggio e movimentazione: nei sistemi di trasporto a nastro, nei transfer e nelle linee di montaggio automatico, i finecorsa rilevano la posizione degli organi mobili. Le connessioni precablate in questi impianti devono resistere a cicli di vibrazione continui e a frequenti interventi di manutenzione: la rapidità di sostituzione è un requisito operativo, non una preferenza.

Macchine utensili e centri di lavoro: nelle fresatrici, torni e centri di lavoro a controllo numerico, i finecorsa di posizione sono integrati nella catena di sicurezza. Le connessioni devono garantire schermatura adeguata per ridurre le interferenze elettromagnetiche generate dai motori e dagli inverter presenti nell'impianto. In questi contesti, un cavo non schermato può causare letture errate e allarmi intermittenti difficili da diagnosticare.

Impianti di confezionamento e food & beverage: le connessioni in ambienti di lavaggio frequente richiedono gradi di protezione elevati (IP67 o superiori) e guaine resistenti agli agenti detergenti. La scelta del materiale di guaina è critica: il PUR è generalmente preferito al PVC standard per la maggiore resistenza agli agenti chimici e alla flessibilità ripetuta.

Celle robotizzate e isole di saldatura: nelle applicazioni robotizzate, i cavi precablati devono spesso seguire traiettorie con movimenti ripetitivi e angoli di flessione elevati. In questi casi, la classe di flessibilità del cavo deve essere adeguata al ciclo di movimento previsto: un cavo standard non dimensionato per cicli di flessione intensi si rompe internamente in tempi brevi, spesso senza segnali visibili di degrado esterno.

Per gli impianti di sicurezza che integrano finecorsa nella catena di controllo, valuta anche la disponibilità di interruttori di interblocco di sicurezza e accessori presenti nel catalogo Elexonik.

Normative di riferimento e compatibilità con i finecorsa

Standard applicabili alla connessione nei sistemi di rilevamento posizione

Le connessioni precablate per finecorsa si inseriscono in un contesto normativo che riguarda la sicurezza funzionale e la compatibilità elettromagnetica degli impianti. La norma IEC 60947-5-1 definisce i requisiti per i dispositivi di comando e segnalazione a bassa tensione, inclusi i finecorsa meccanici ed elettronici, e stabilisce le condizioni di connessione e le prove di tenuta che i componenti devono superare. La scelta di connessioni precablate certificate conformi a questa norma garantisce che il punto di connessione non diventi il punto debole della catena di rilevamento.

Sul fronte della compatibilità elettromagnetica, la norma EN 61000-4-5 sulla resistenza ai sovratensioni impulsive è rilevante in tutti gli impianti dove le connessioni dei sensori condividono le canalizzazioni con cavi di potenza. Utilizzare cavi schermati con terminazione corretta dello schermo è uno dei criteri che il team Elexonik verifica nelle applicazioni a rischio di disturbo. La terminazione dello schermo deve essere collegata a un solo estremo (tipicamente lato quadro) per evitare circuiti di terra che peggiorano la situazione invece di migliorarla.

Per le applicazioni integrate in sistemi di sicurezza secondo IEC 62061 o ISO 13849, le connessioni precablate devono essere selezionate garantendo la tracciabilità della documentazione tecnica del componente, inclusi i dati di affidabilità (MTTF, B10d) necessari per il calcolo del livello di sicurezza (PL o SIL) dell'intera catena di controllo.

Marchi disponibili per connessioni precablate per finecorsa

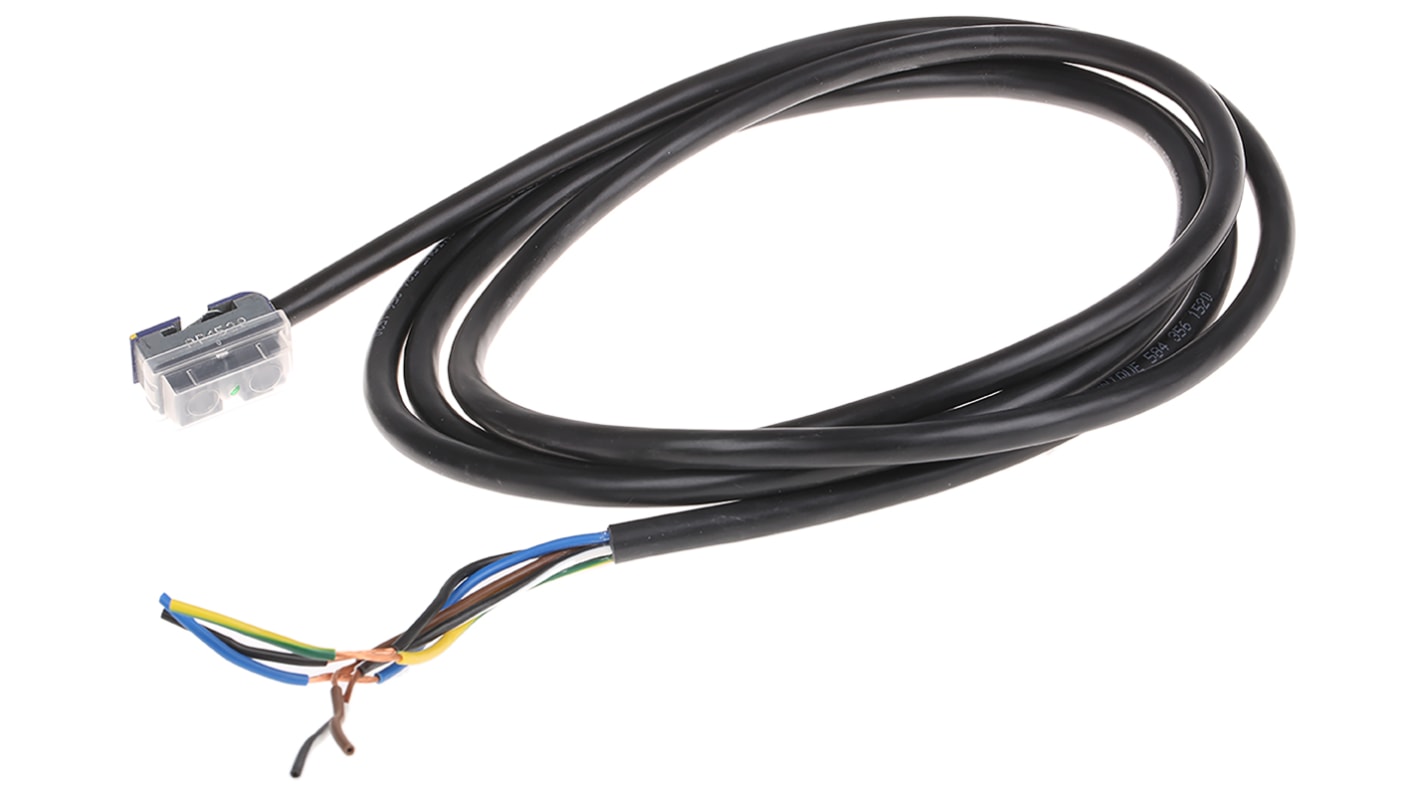

Schneider Electric - Schneider Electric offre connessioni precablate specificamente progettate per i propri finecorsa della serie OsiSense, con connettori M12 in configurazioni a 3 e 4 pin, guaine in PVC e PUR e lunghezze standardizzate per applicazioni nell'automazione di macchina. Le connessioni sono disponibili con certificazione per ambienti con grado di protezione IP67, ordinate con supporto tecnico per la verifica della compatibilità con il finecorsa installato.
Omron - Omron propone connessioni precablate compatibili con la propria gamma di finecorsa e microinterruttori, con opzioni di cavo in PVC per uso standard e guaine rinforzate per applicazioni con esposizione a lubrificanti. I connettori Omron sono dimensionati per garantire la tenuta meccanica in impianti con cicli di manovra elevati e sono disponibili a catalogo Elexonik con tempi di consegna definiti.
Telemecanique Sensors - Telemecanique Sensors, marchio del gruppo Schneider Electric dedicato alla sensoristica industriale, produce connessioni precablate M12 destinate alle applicazioni su finecorsa di posizione e sensori di prossimità. La gamma comprende cavi con guaina in PUR ad alta flessibilità per applicazioni con movimenti ripetitivi, certificati per l'uso in ambienti con presenza di oli e agenti detergenti.

Domande frequenti sull'acquisto di connessioni precablate per finecorsa

Come si verifica che una connessione precablata M12 sia compatibile con il finecorsa già installato?

Per verificare la compatibilità, è necessario controllare tre parametri sul finecorsa installato: il tipo di connettore femmina (M12 o altro standard), il numero di pin (3, 4 o 5) e la codifica del connettore (A, B, C o D per i connettori M12). Questi dati si ricavano dalla scheda tecnica del finecorsa o dalla targhetta del corpo sensore. Se il finecorsa è già in opera e la documentazione non è disponibile, una foto ravvicinata del connettore femmina consente al team Elexonik di identificare la configurazione corretta prima di processare l'ordine, evitando resi per incompatibilità.

Qual è la differenza tra una guaina in PVC e una in PUR per le connessioni precablate per finecorsa?

La guaina in PVC è adatta ad applicazioni in ambienti standard, senza esposizione significativa a oli, solventi o agenti chimici aggressivi. La guaina in PUR (poliuretano) offre una resistenza superiore agli oli minerali e sintetici, agli agenti detergenti e ai cicli di flessione ripetuta, risultando la scelta corretta per impianti nel settore food & beverage, nelle macchine utensili con lubrificazione abbondante e nelle celle robotizzate con traiettorie di movimento ripetitive. Usare una guaina in PVC in un ambiente con presenza di oli accelera la degradazione dell'isolante e porta a guasti prematuri del cavo.

Cosa fare quando la connessione precablata originale è fuori produzione e il codice non è più disponibile?

Quando un codice di connessione precablata risulta fuori produzione, è necessario identificare le caratteristiche tecniche del componente originale: lunghezza del cavo, sezione dei conduttori, tipo e configurazione del connettore, materiale di guaina e grado di protezione IP. Con questi dati, il team Elexonik verifica nel catalogo disponibile l'equivalente compatibile, confrontando le specifiche tecniche e confermando la sostituzione prima della spedizione. In molti casi è sufficiente la sigla del finecorsa a cui la connessione era abbinata per risalire alla configurazione corretta del cavo precablato.

Elexonik supporta la selezione di connessioni precablate per applicazioni in ambienti difficili o con requisiti IP elevati?

Sì. Il supporto tecnico pre-vendita Elexonik è disponibile per la verifica della compatibilità ambientale delle connessioni precablate, inclusa la valutazione del grado di protezione IP necessario, della resistenza chimica della guaina e della classe di flessibilità del cavo in funzione del ciclo di movimento dell'impianto. Per richiedere assistenza tecnica, puoi contattarci tramite la pagina contatti o direttamente su WhatsApp, specificando il modello del finecorsa, le condizioni ambientali dell'installazione e le dimensioni dell'impianto.

Supporto tecnico, spedizioni e assistenza post-vendita

Chi gestisce impianti di automazione sa che la sostituzione di una connessione precablata non si esaurisce nell'acquisto del componente: servono la certezza di aver scelto la variante giusta, la sicurezza di una consegna nei tempi necessari e la possibilità di avere un interlocutore tecnico disponibile in caso di dubbi post-installazione. Elexonik offre tutto questo in modo integrato, con un team tecnico che conosce questa famiglia di prodotti e supporta installatori, manutentori e responsabili acquisti in ogni fase della selezione.

Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità del prodotto e alla tipologia del materiale ordinato. Per ordini urgenti o per la verifica di disponibilità di varianti specifiche, puoi contattarci dalla pagina contatti o su WhatsApp per avere una risposta rapida dal team tecnico.

Elexonik offre anche un servizio di riparazione e assistenza tecnica su componenti industriali, utile per interventi su sistemi di rilevamento posizione complessi che richiedono valutazione e diagnosi oltre alla semplice sostituzione del cavo. Per conoscere meglio la nostra realtà e il nostro approccio al settore elettrico industriale, visita la pagina chi siamo.

I prodotti disponibili sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per qualsiasi necessità tecnica o commerciale, il team Elexonik è il riferimento diretto per supportare la tua scelta con competenza specifica su questa categoria di prodotti.
