Quando la protezione di un macchinario passa attraverso un carter, uno sportello o un pannello incernierato, l'interruttore a cerniera è il componente che garantisce l'interblocco tra l'apertura della protezione e l'arresto del circuito di alimentazione. Si tratta di dispositivi di sicurezza elettromeccanici integrati direttamente nella cerniera della protezione: disponibili a catalogo su Elexonik in diverse configurazioni, con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità. Il team tecnico Elexonik supporta installatori, manutentori e responsabili acquisti nella verifica della compatibilità con il tipo di cerniera esistente, la configurazione dei contatti richiesta e il grado di protezione IP necessario per l'ambiente di installazione.

Gli interruttori a cerniera fanno parte della famiglia degli interruttori di interblocco di sicurezza e accessori, a loro volta inclusi nel più ampio catalogo Interruttori e Pulsanti di Elexonik. La scelta corretta dipende da variabili tecniche precise: tipo di attuatore integrato, configurazione dei contatti, grado IP, materiali della carcassa e conformità normativa. Su queste variabili il supporto pre-vendita Elexonik è operativo prima di ogni ordine.

Visualizzi 1 - 1 di 1 prodotto

Cosa sono gli interruttori a cerniera e come funzionano

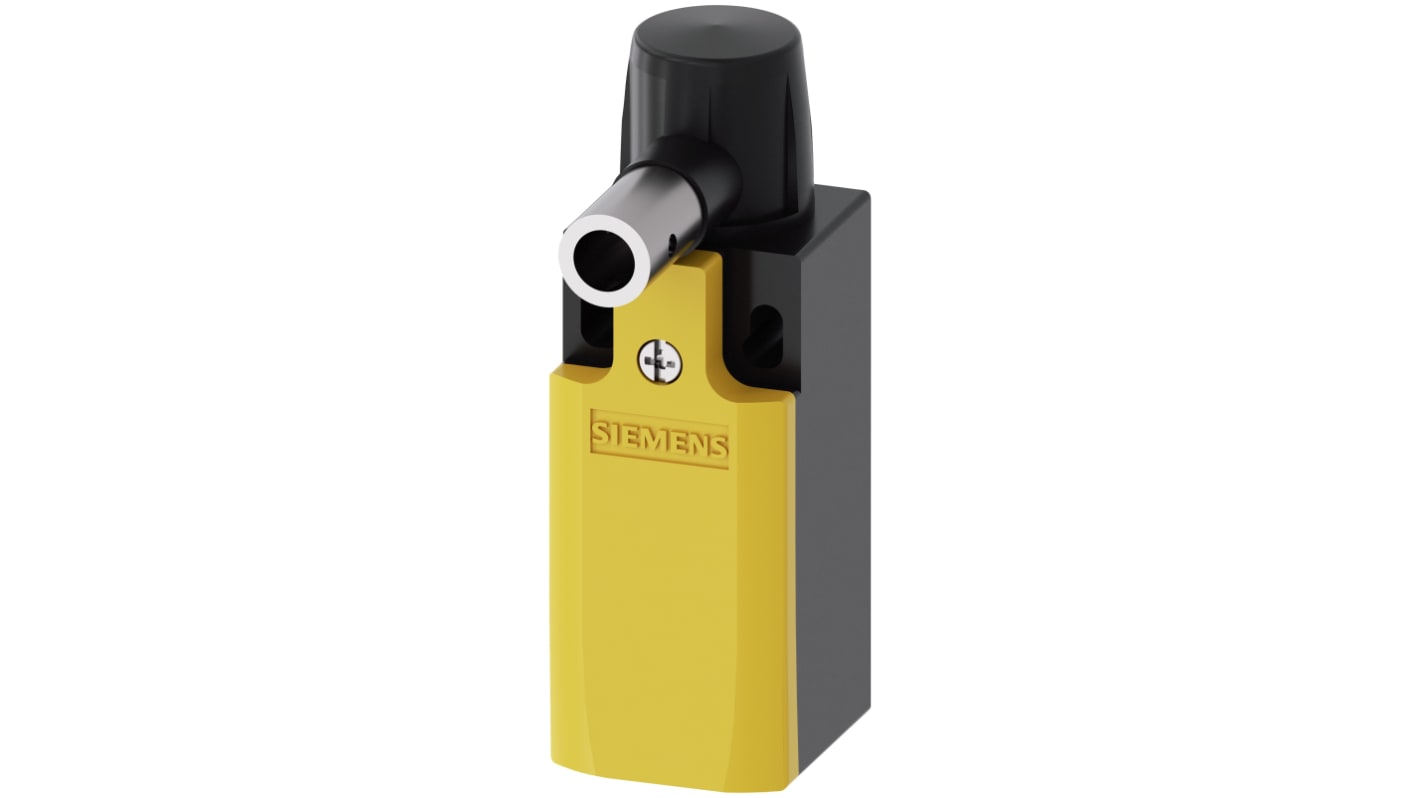

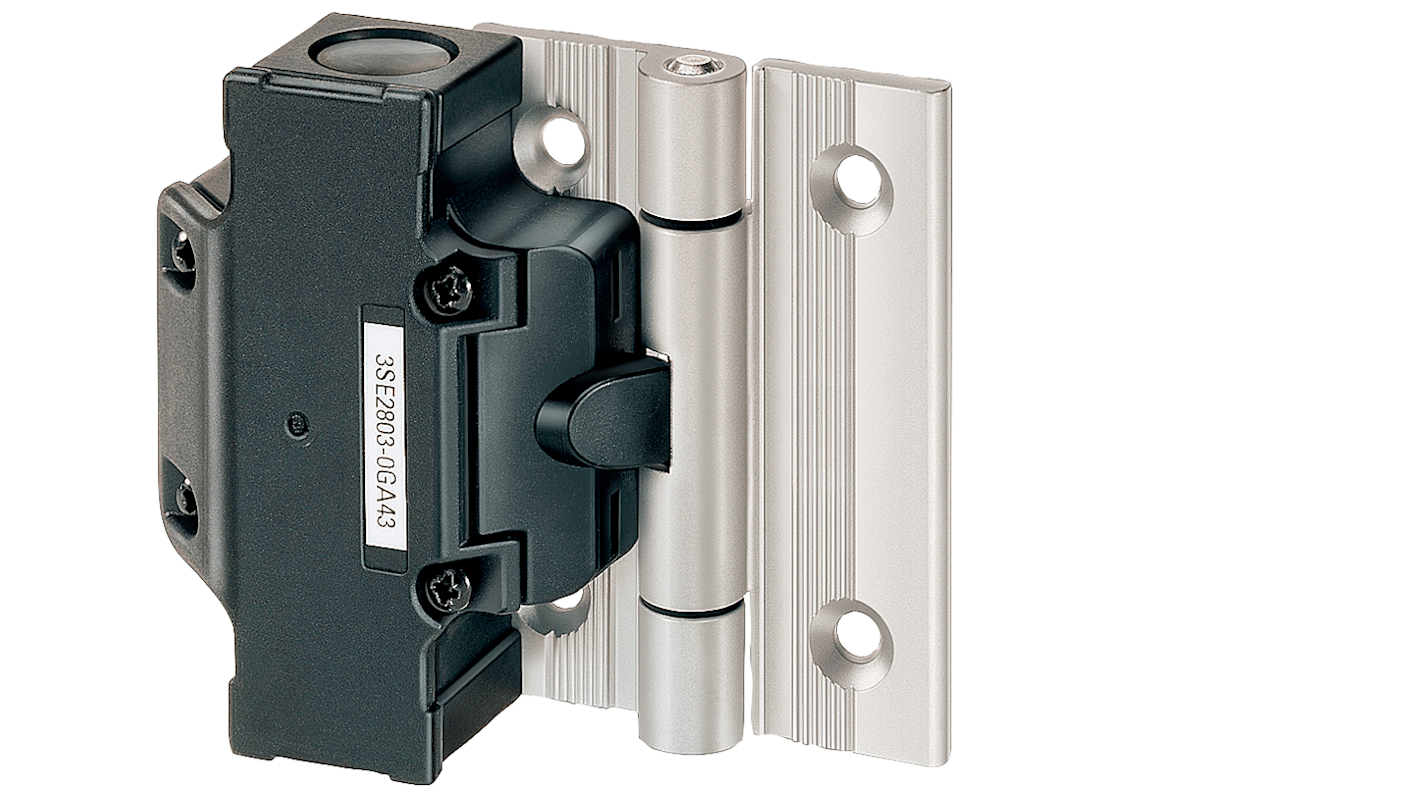

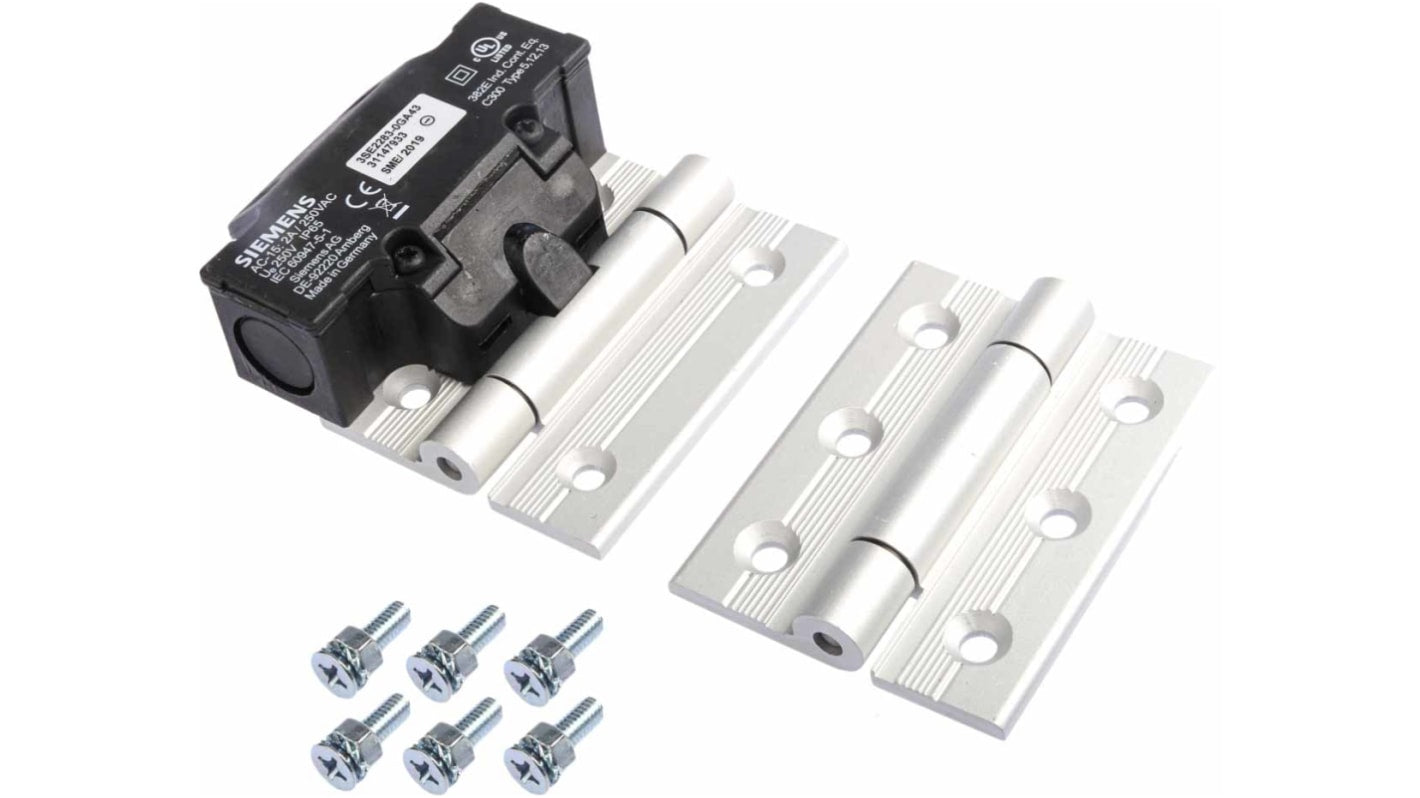

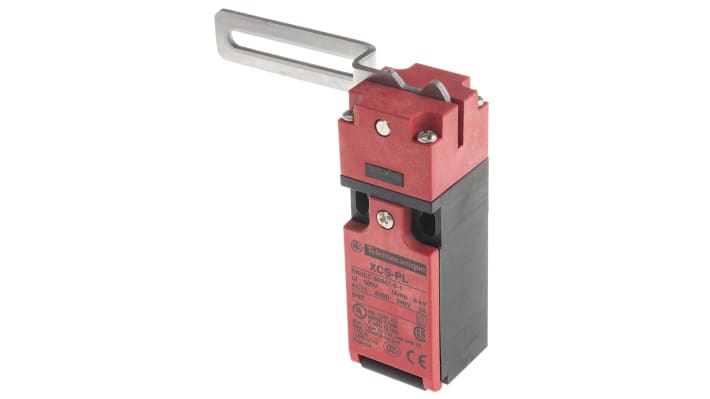

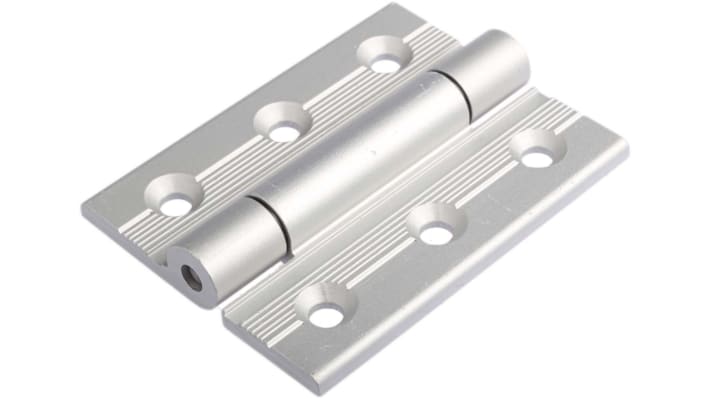

Un interruttore a cerniera è un dispositivo di sicurezza elettromeccanico progettato per essere integrato fisicamente nella cerniera che collega una protezione mobile - porta, carter, pannello, sportello - alla struttura fissa del macchinario. A differenza degli interruttori di interblocco tradizionali, che richiedono un attuatore separato montato sul bordo della protezione, l'interruttore a cerniera sfrutta il movimento rotazionale della cerniera stessa come meccanismo di azionamento. Questo approccio riduce i punti di installazione, elimina la necessità di allineare attuatore e corpo dell'interruttore, e in molti casi offre una maggiore durata meccanica in ambienti con cicli di apertura e chiusura frequenti.

Il principio di funzionamento è semplice nella logica ma critico nell'applicazione: quando la protezione è chiusa, la cerniera mantiene l'interruttore in una posizione che consente la chiusura del circuito di sicurezza. All'apertura della protezione - anche parziale - la rotazione della cerniera aziona il meccanismo interno dell'interruttore, aprendo il circuito e inibendo o arrestando il ciclo del macchinario. Questo garantisce che l'operatore non possa accedere alla zona pericolosa con la macchina in movimento.

Tipi di interruttori a cerniera: le tre configurazioni principali

La distinzione tra varianti è il primo elemento da chiarire in fase di selezione, perché determina sia la modalità di azionamento sia il livello di sicurezza raggiungibile.

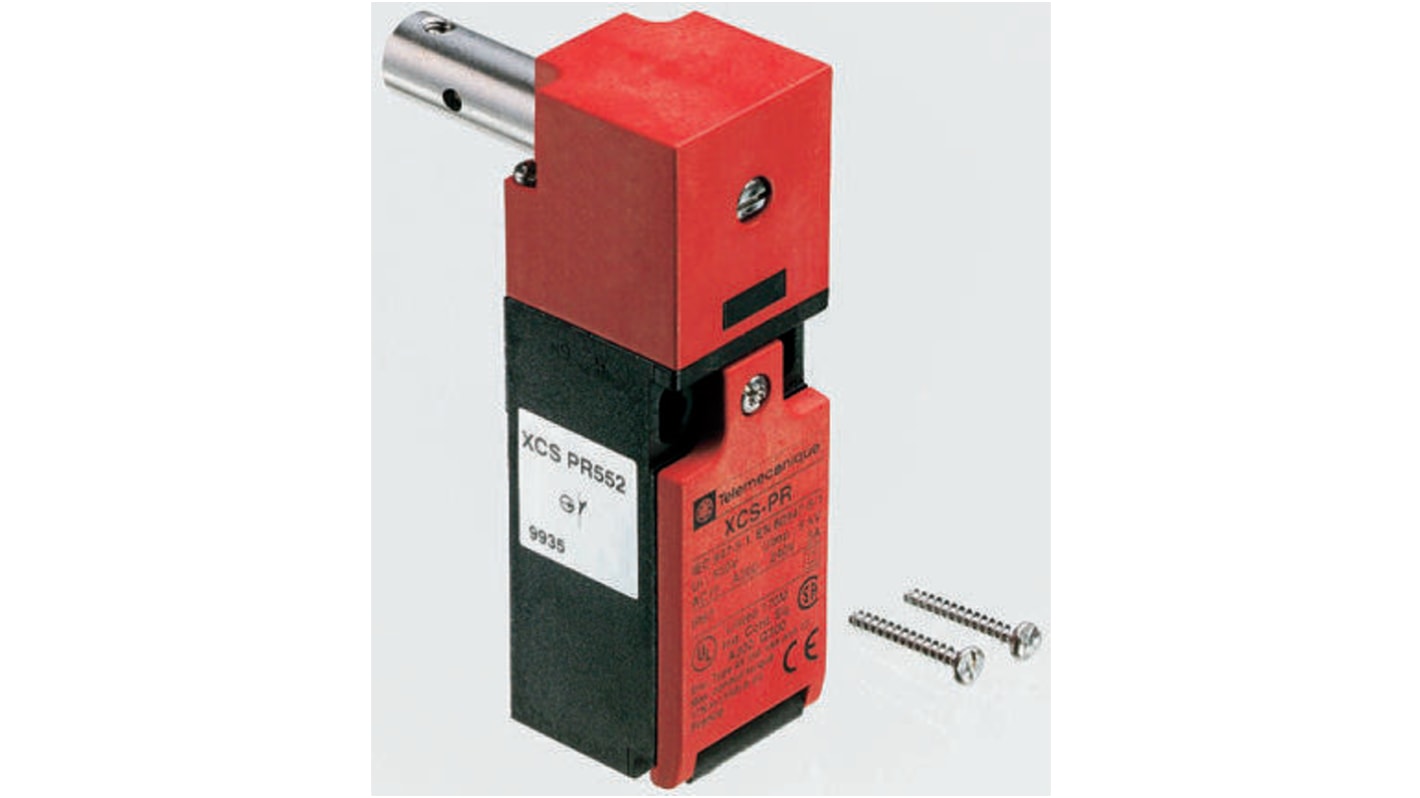

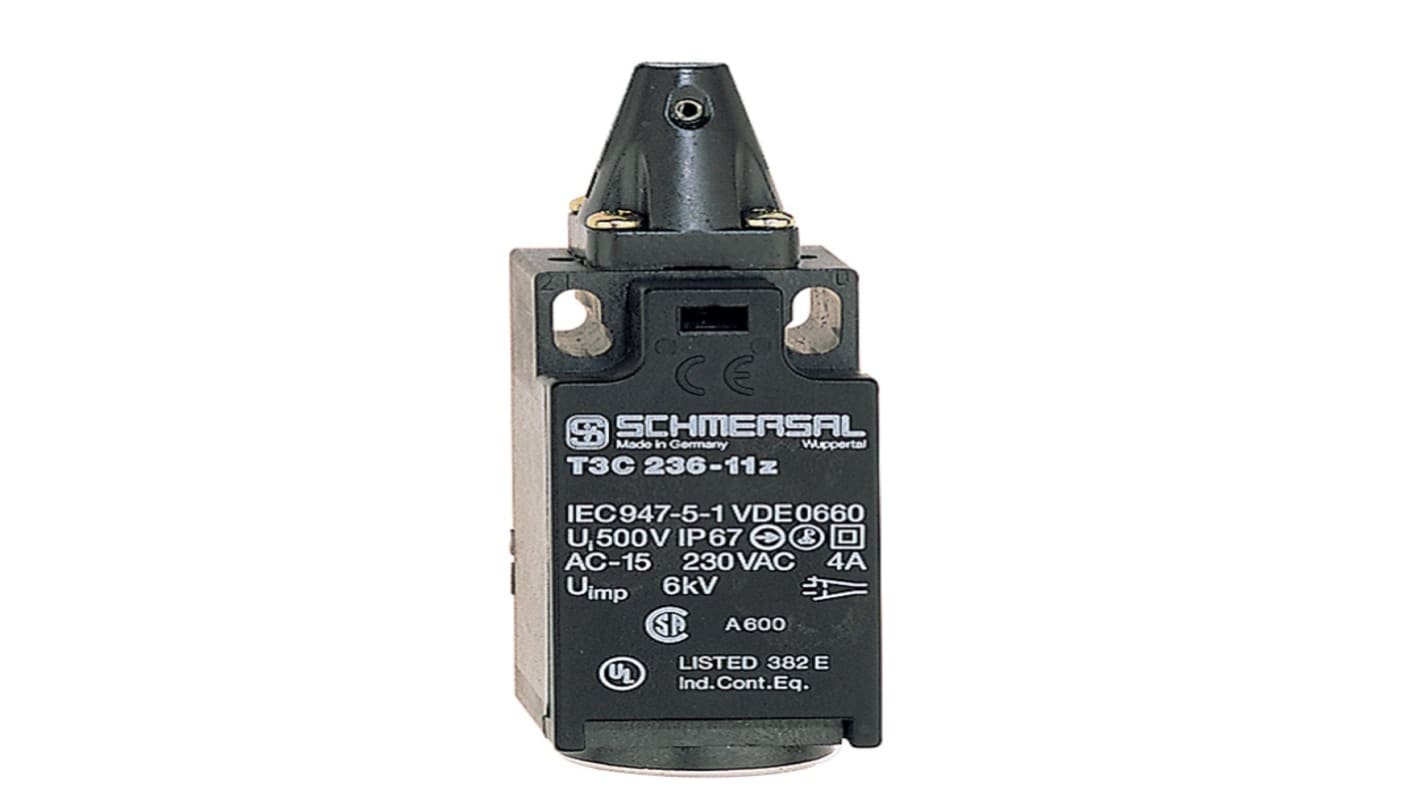

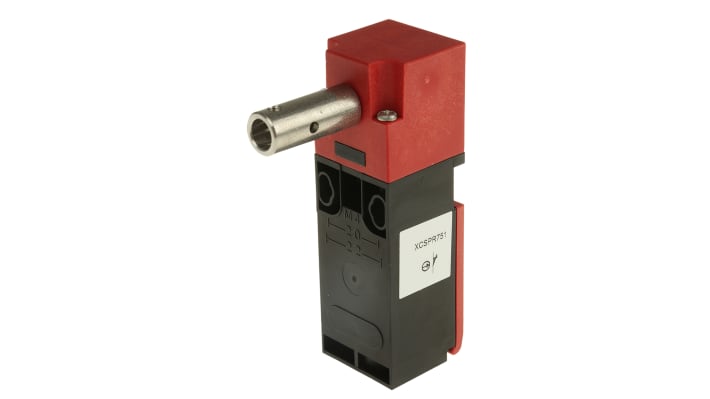

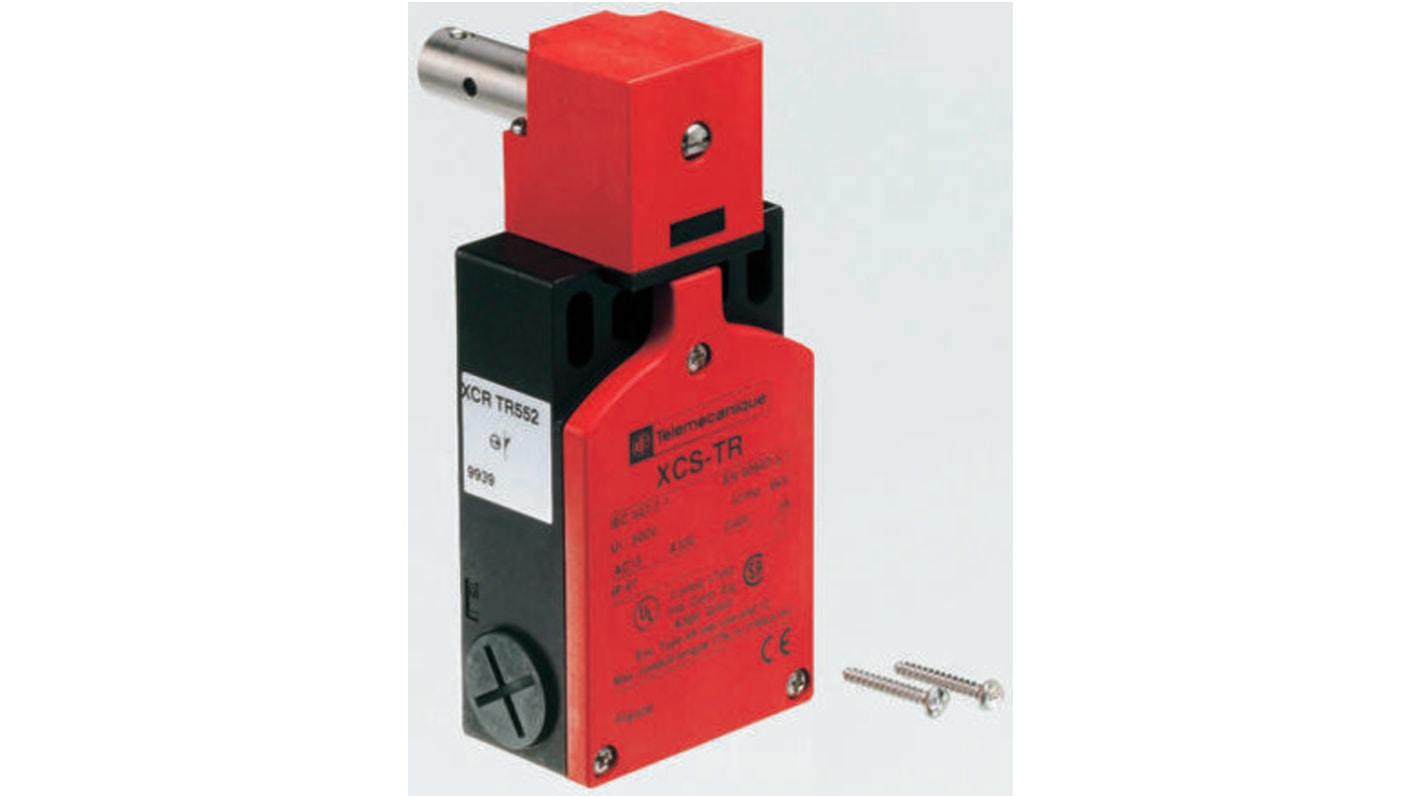

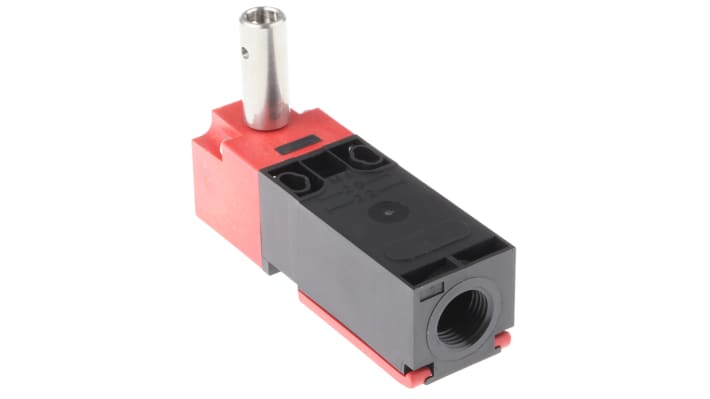

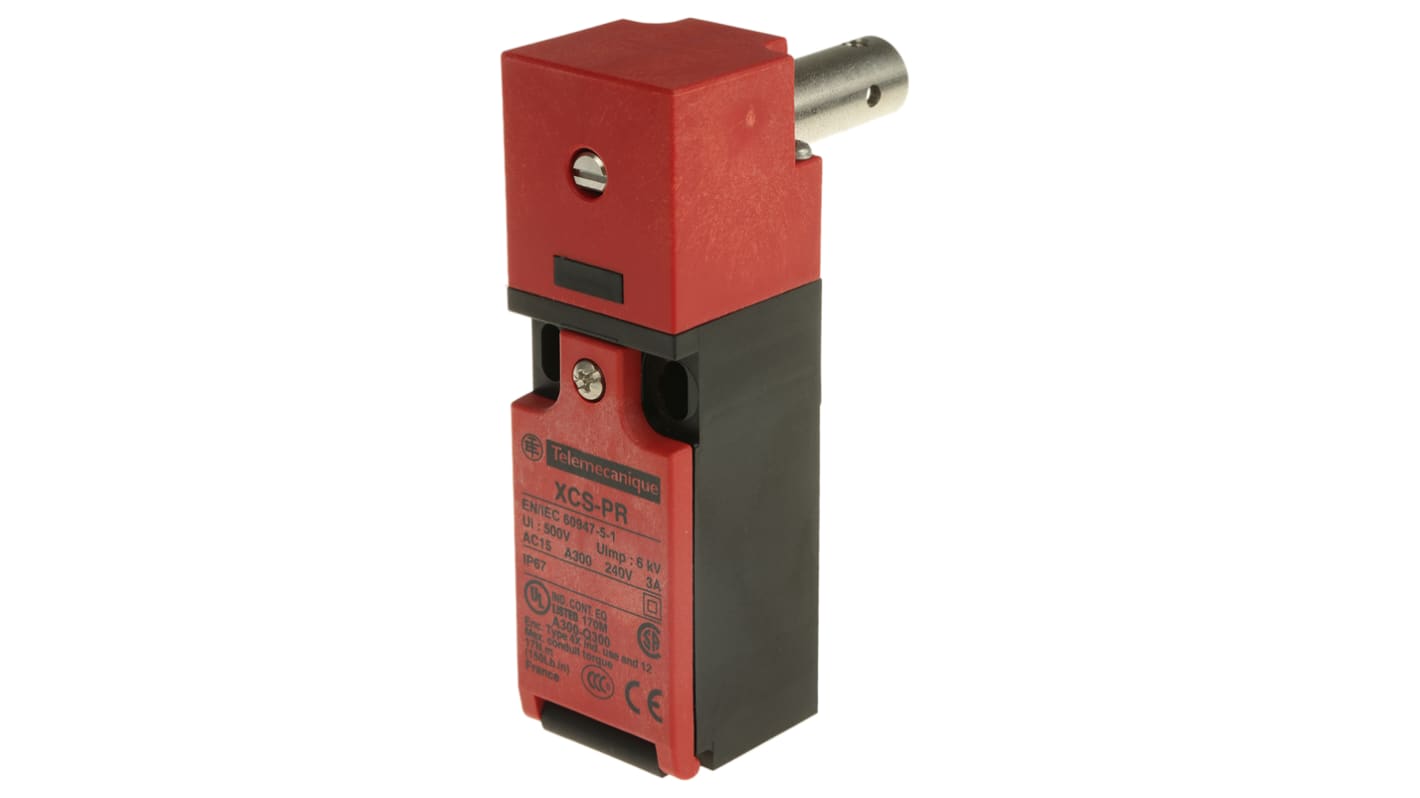

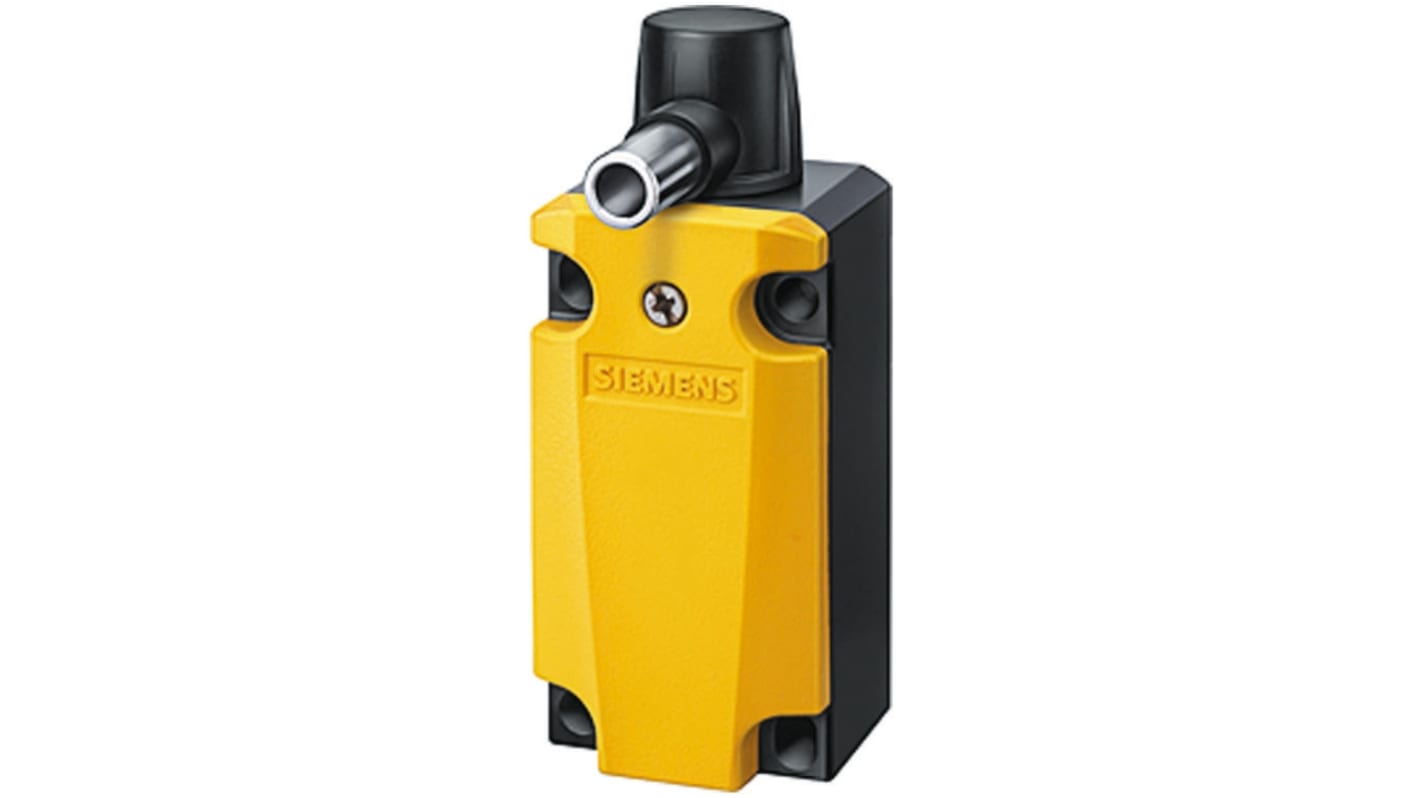

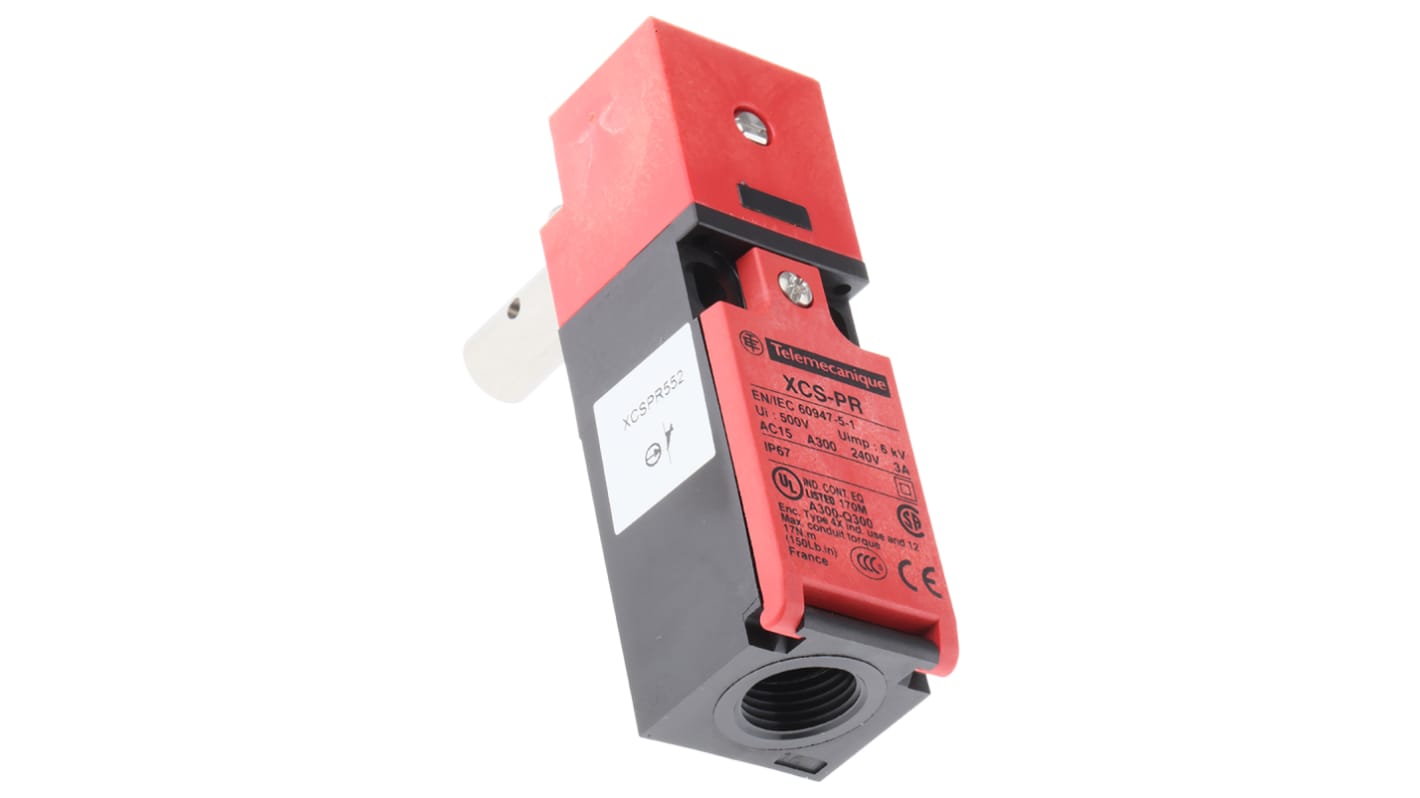

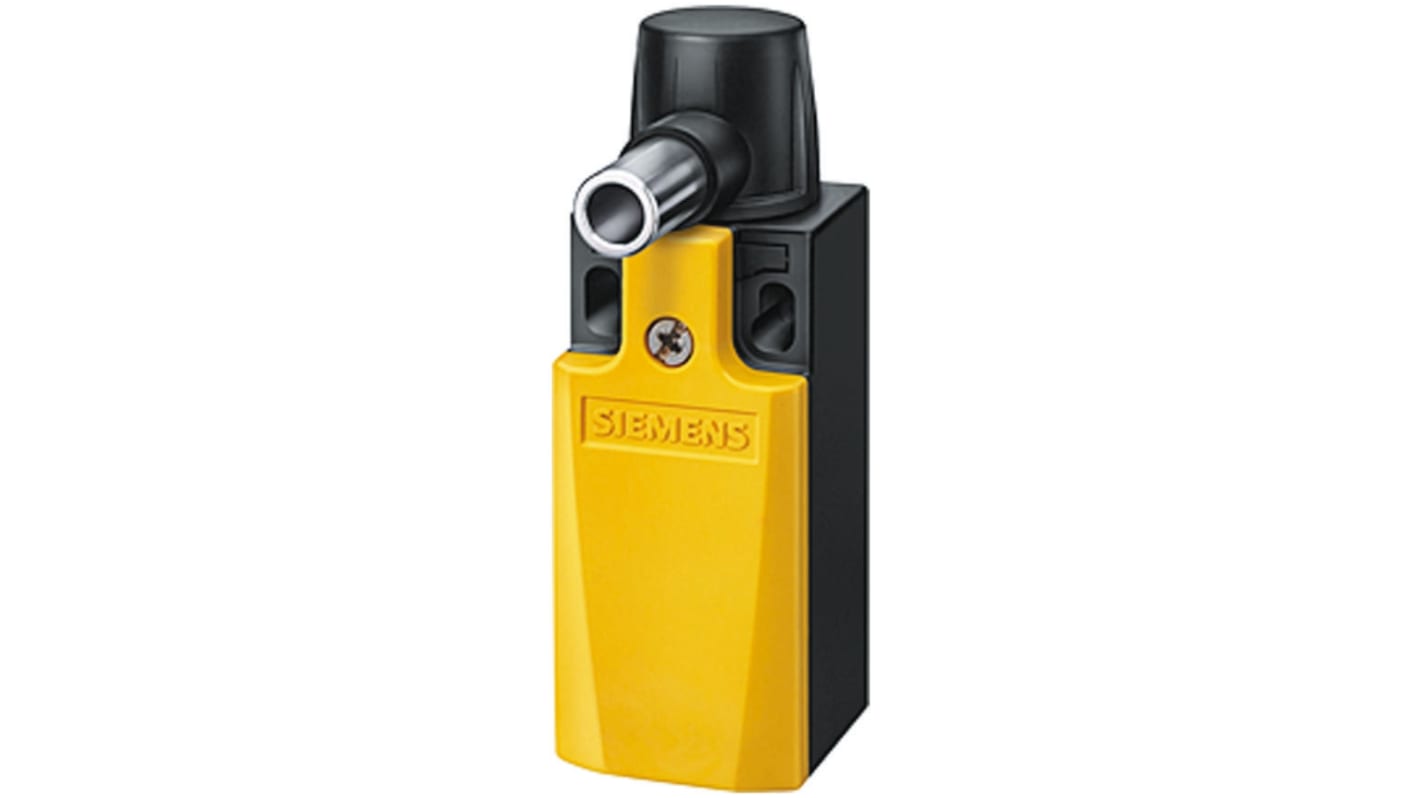

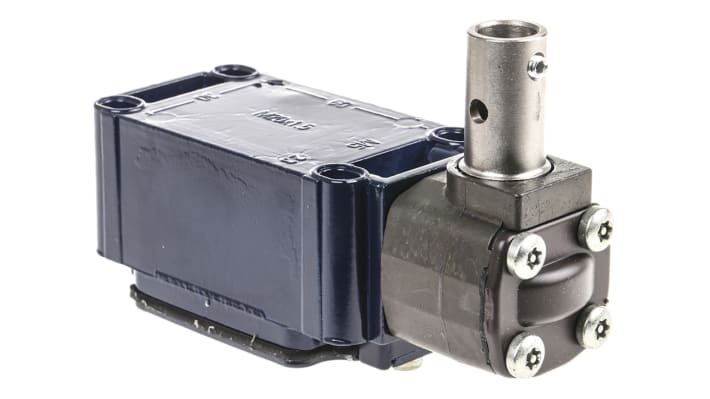

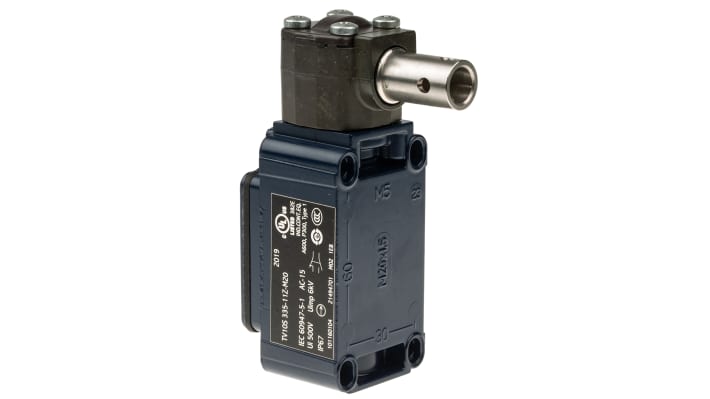

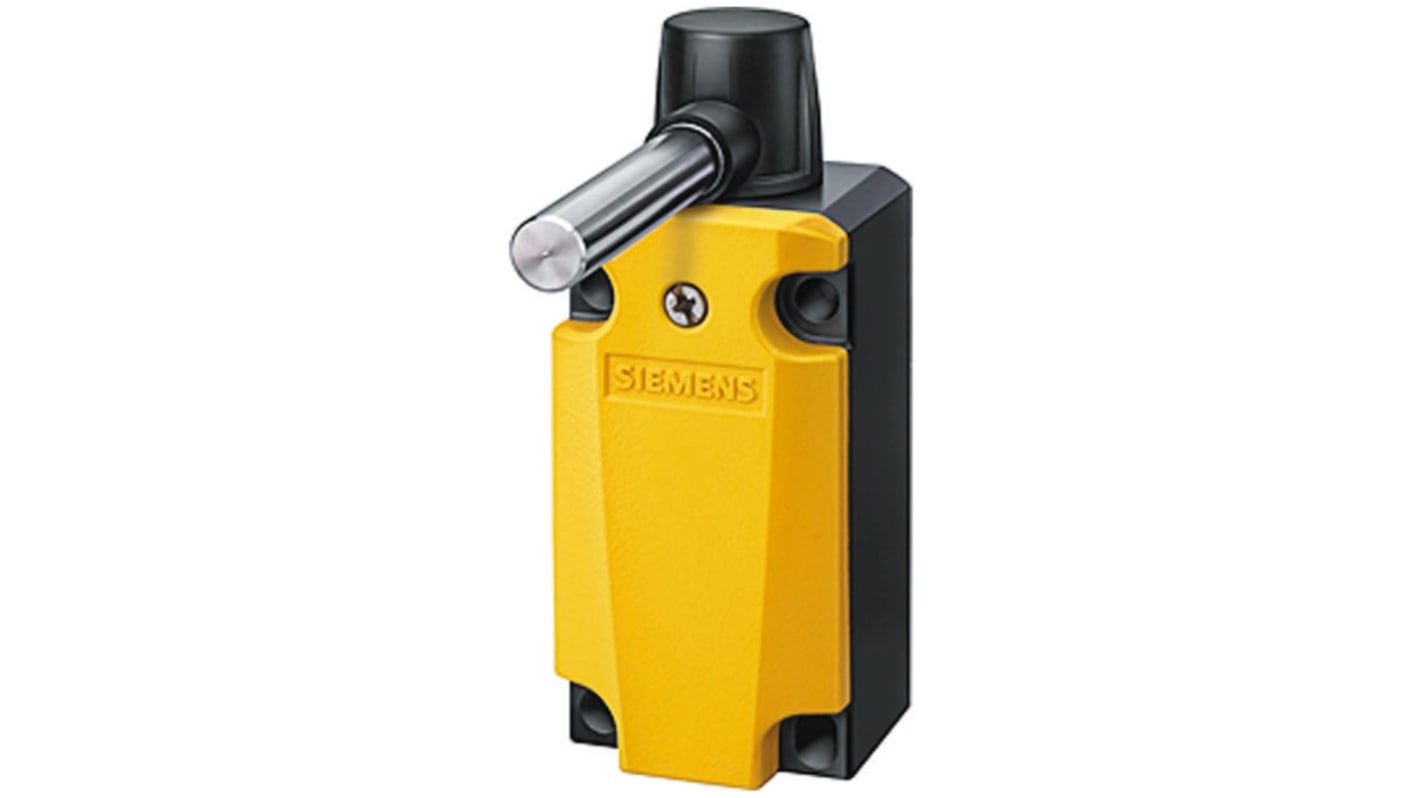

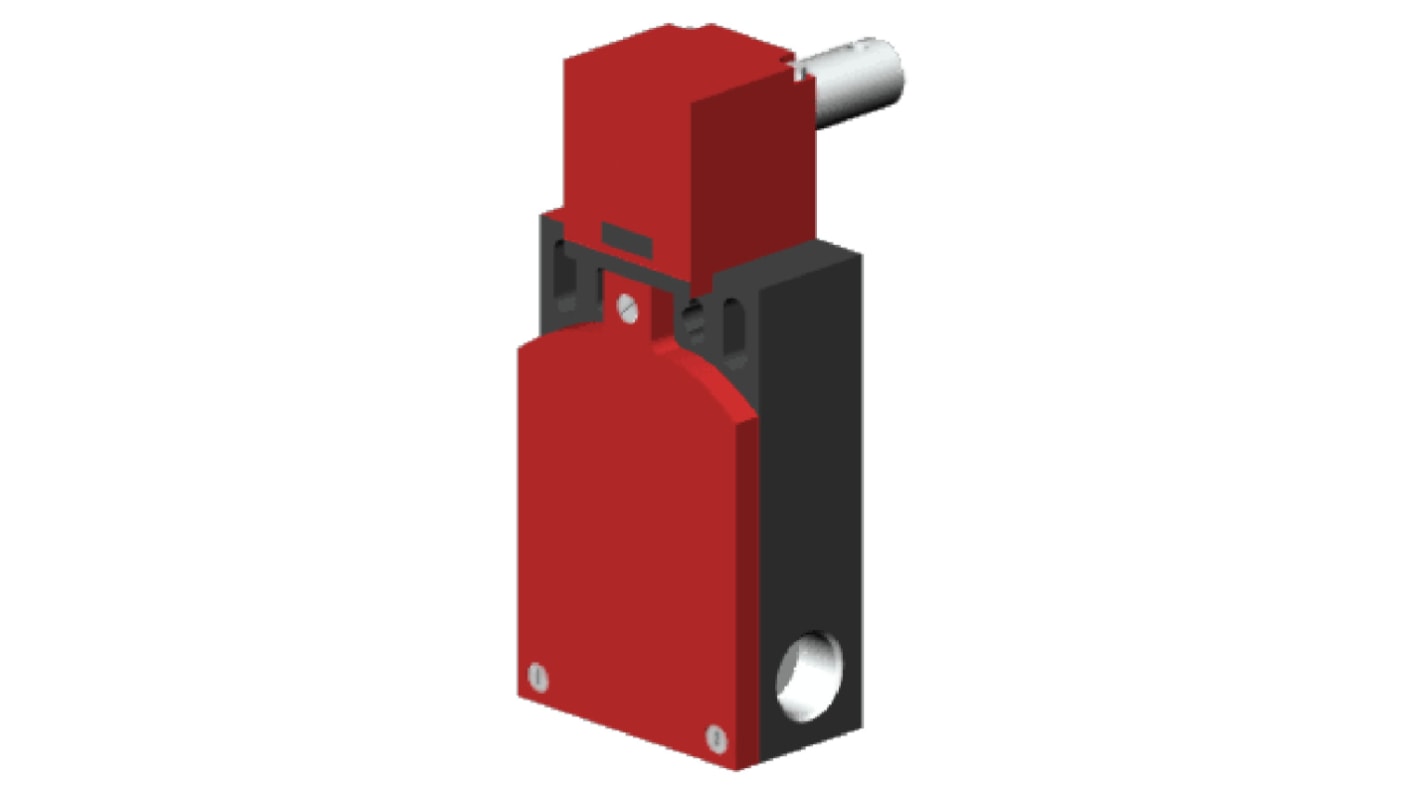

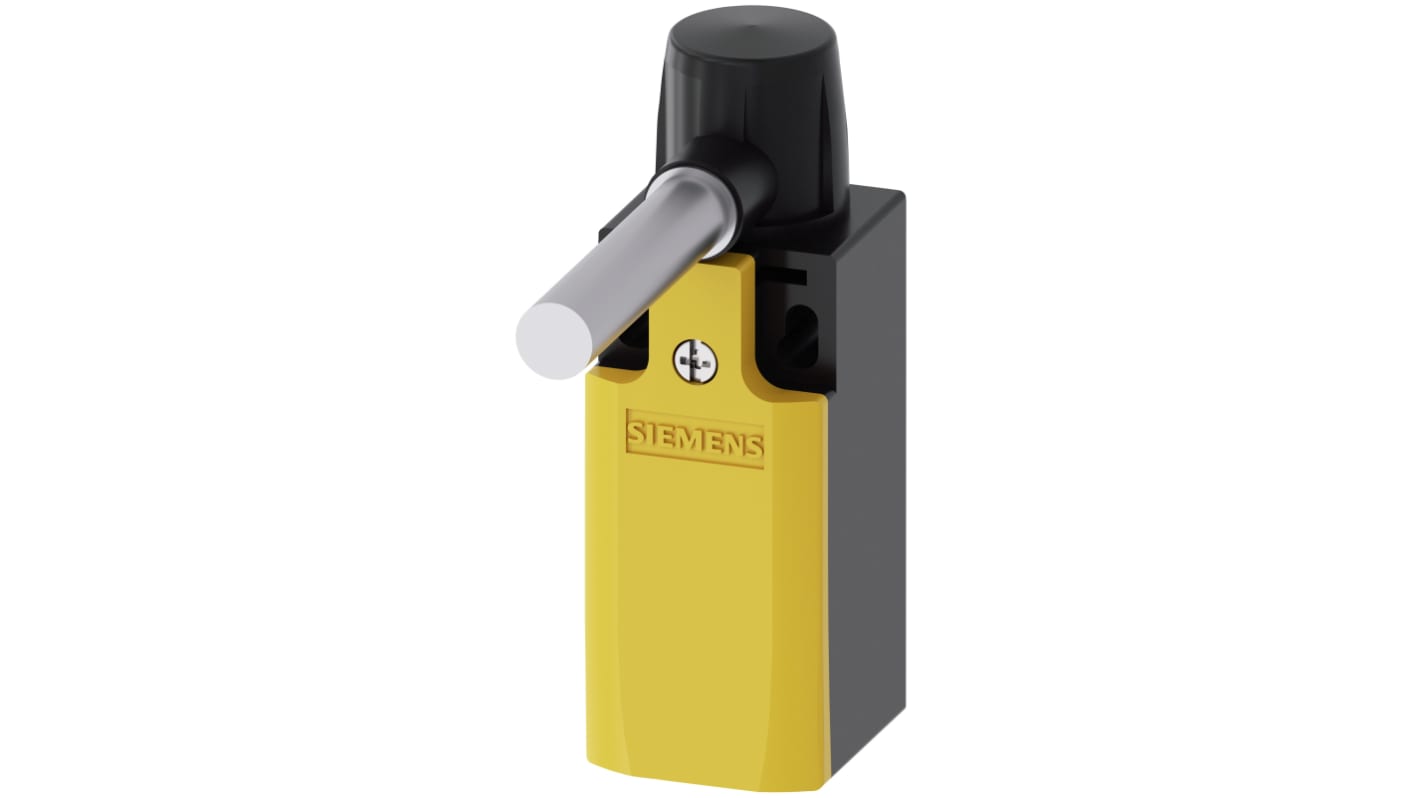

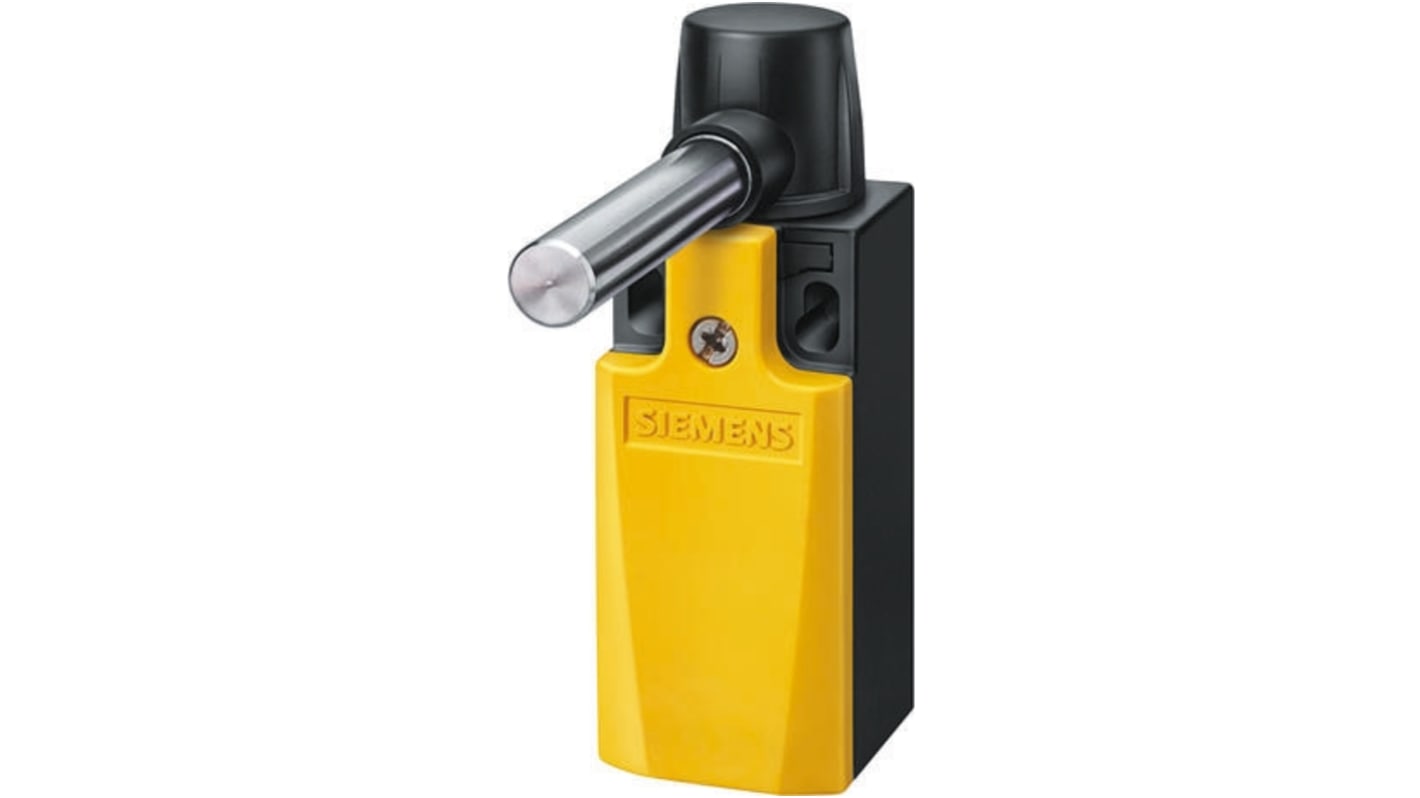

Interruttori a cerniera con attuatore rotativo: l'interruttore si attiva direttamente con la rotazione della cerniera. Sono la configurazione più diffusa, adatta a protezioni con rotazione costante e prevedibile. Disponibili con contatti NC, NO o in configurazione NO/NC combinata, coprono la maggior parte delle applicazioni standard su linee di produzione e macchinari industriali generici.

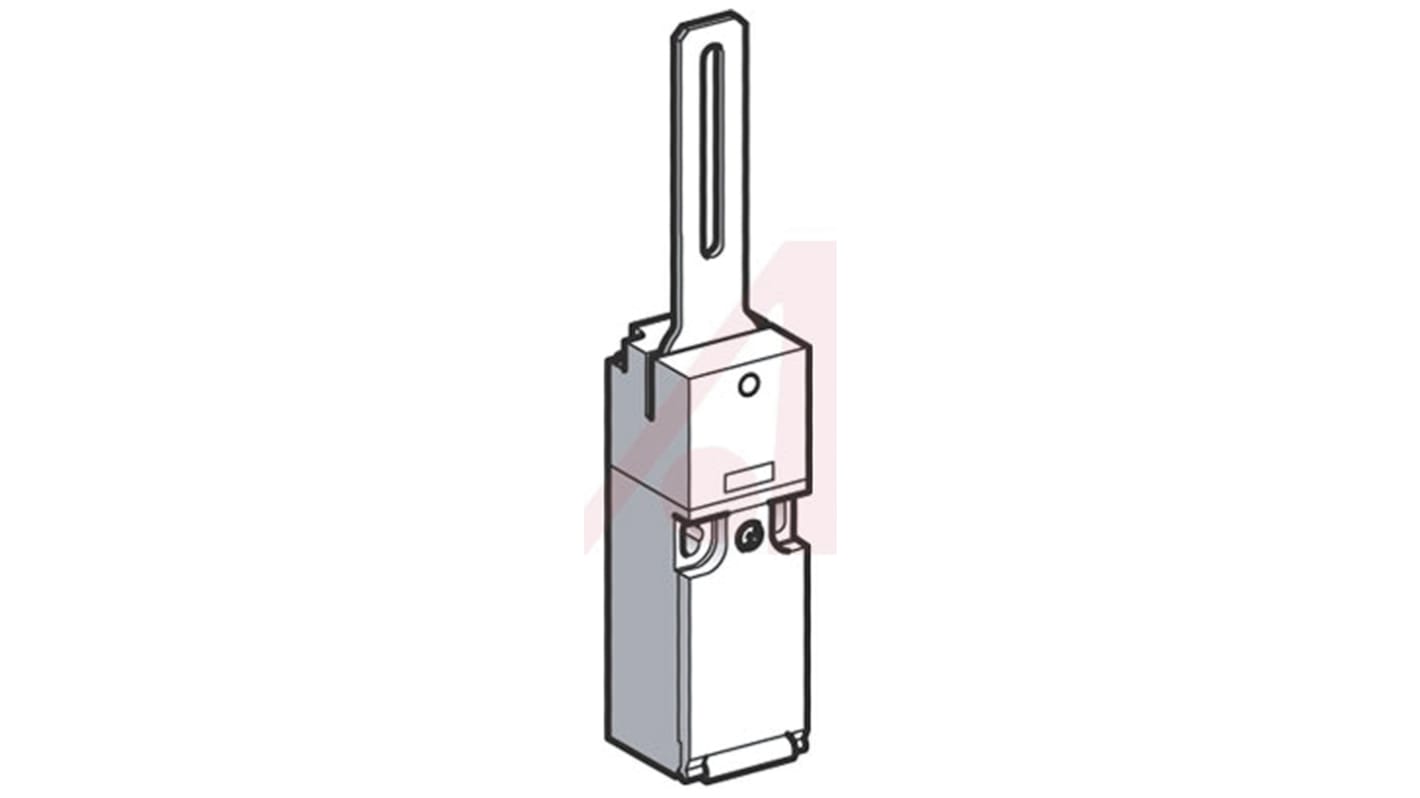

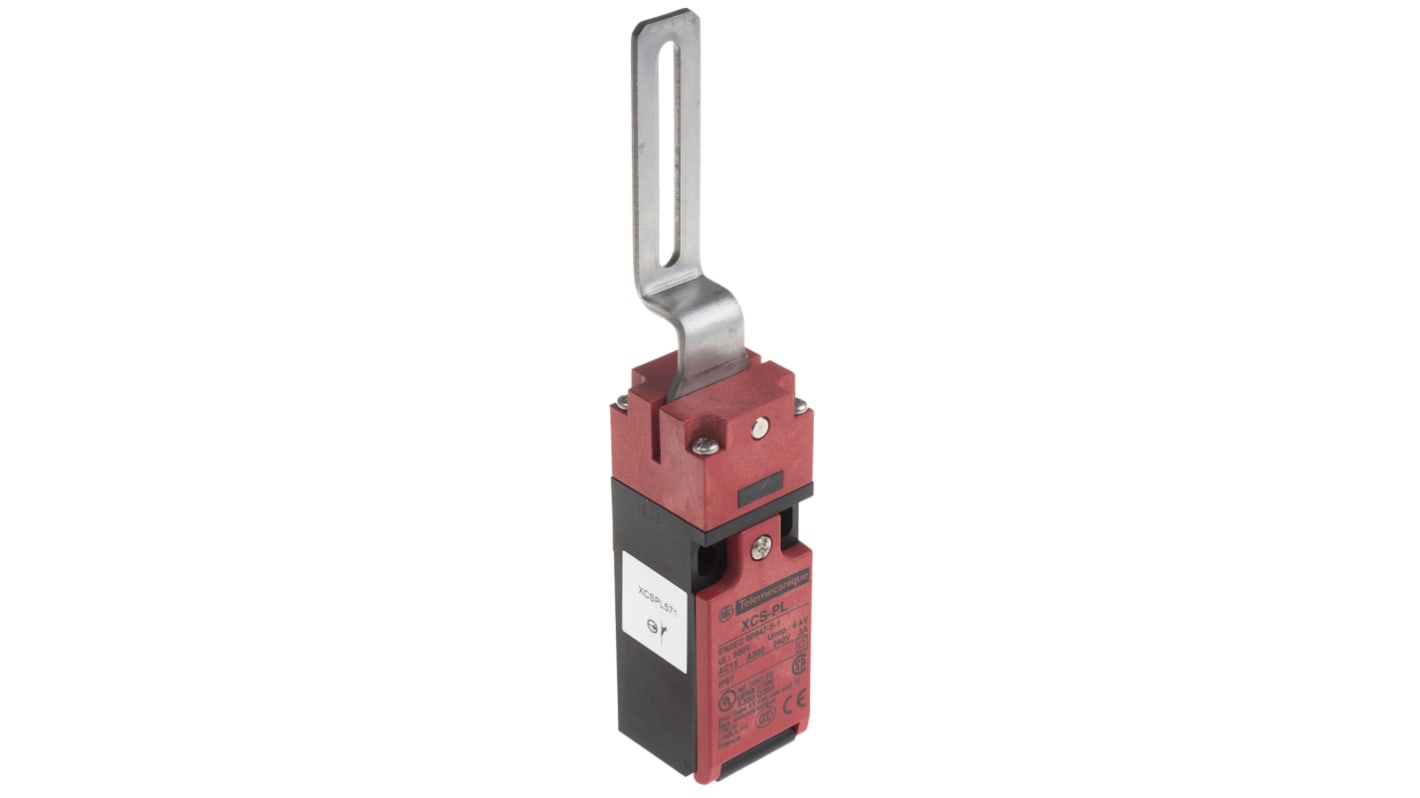

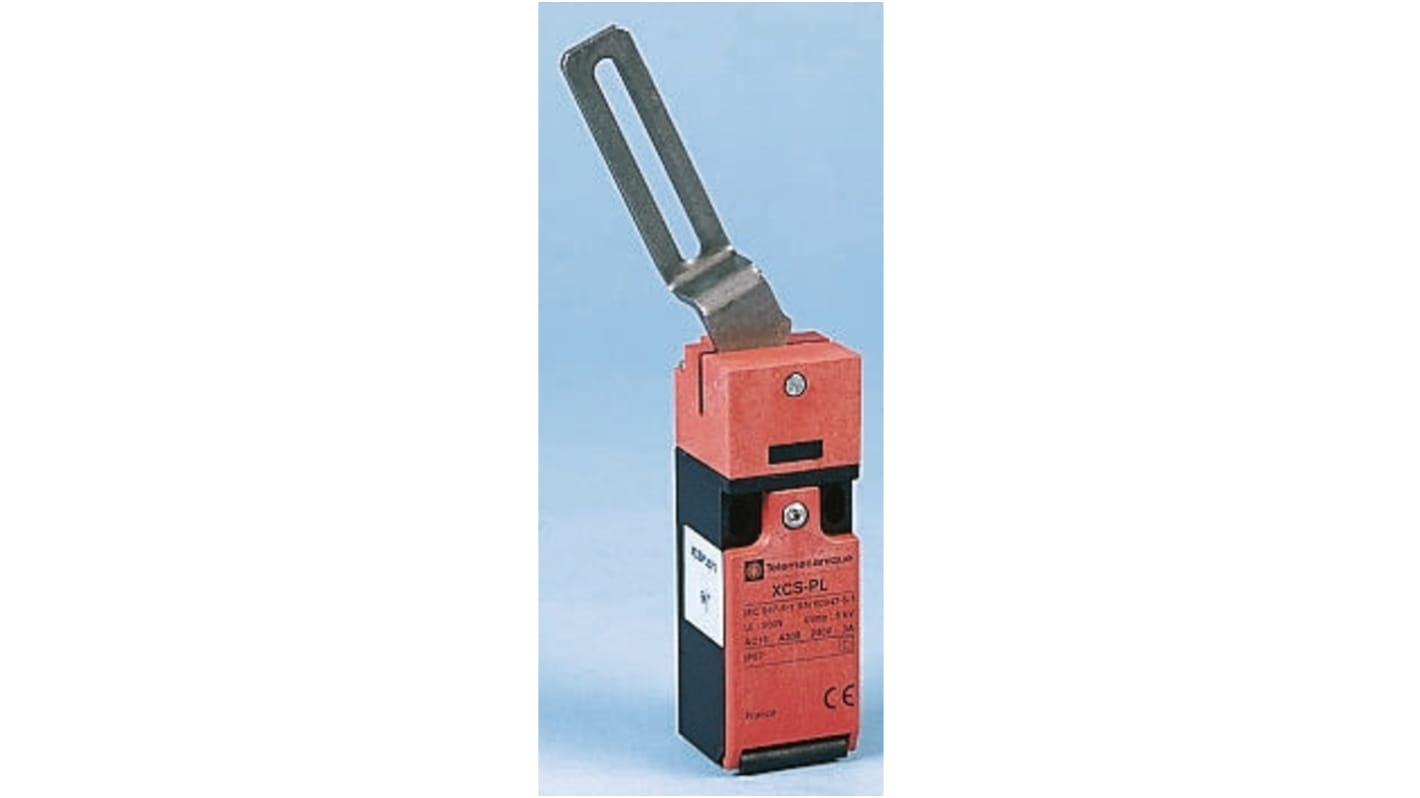

Interruttori a cerniera con attuatore a leva: in questa variante, l'azionamento avviene tramite una leva separata collegata meccanicamente alla cerniera. Questa configurazione è indicata quando la rotazione diretta della cerniera non è sufficiente a garantire un azionamento affidabile, ad esempio in presenza di giochi meccanici significativi o quando l'angolo di apertura della protezione è ridotto.

Interruttori a cerniera con blocco: integrano un meccanismo di blocco che impedisce fisicamente l'apertura della protezione finché il macchinario è in funzione o finché una condizione di sicurezza non è soddisfatta. Sono la soluzione obbligata in ambienti ad alto rischio, dove il semplice interblocco elettrico non è sufficiente e la norma richiede un dispositivo con funzione di blocco attivo della protezione.

Come scegliere l'interruttore a cerniera corretto: guida alla selezione

Chi ha già affrontato la selezione di questi componenti sa che gli errori più frequenti non riguardano la funzione dell'interruttore, ma la compatibilità con la cerniera esistente e la scelta della configurazione di contatti. Ecco i criteri da verificare prima di ordinare:

Checklist operativa pre-acquisto

Verifica il tipo di cerniera dell'impianto. L'interruttore deve essere compatibile con la cerniera montata sulla protezione, oppure la cerniera deve essere sostituita con una versione integrata con interruttore. Questa è la variabile più critica: un interruttore selezionato correttamente dal punto di vista elettrico ma incompatibile geometricamente con la cerniera installata richiede un secondo ordine. Controlla dimensioni, materiale e schema di fissaggio della cerniera prima di scegliere il modello.

Definisci la configurazione dei contatti richiesta dal circuito di sicurezza. I contatti normalmente chiusi (NC) sono i più utilizzati nei circuiti di sicurezza, perché la rottura del cavo o un guasto sull'interruttore interrompono comunque il circuito. I contatti normalmente aperti (NO) vengono usati per segnalazioni ausiliarie. La configurazione combinata NO/NC permette di gestire sia la funzione di sicurezza sia una funzione di monitoraggio sullo stesso dispositivo. Il circuito di sicurezza del macchinario determina quale configurazione è necessaria: verifica lo schema elettrico prima di selezionare la variante.

Controlla il grado di protezione IP in funzione dell'ambiente. In ambienti con presenza di polvere, umidità, getti d'acqua o agenti chimici, il grado IP dell'interruttore deve essere adeguato alle condizioni reali di installazione. Un IP67 garantisce la tenuta contro l'immersione temporanea, un IP69K è necessario in presenza di lavaggi ad alta pressione e alta temperatura, tipici dell'industria alimentare o farmaceutica.

Verifica tensione e corrente nominale dell'interruttore rispetto al circuito. La corrente massima commutabile e la tensione nominale devono essere compatibili con i valori del circuito di sicurezza del macchinario. Sottodimensionare questi parametri porta a usura precoce dei contatti e potenziale guasto in servizio.

Valuta il materiale della carcassa in funzione dell'ambiente chimico. Le carcasse in tecnopolimero offrono buona resistenza chimica e sono adatte alla maggior parte degli ambienti industriali standard. Le versioni in acciaio inossidabile sono necessarie in presenza di agenti aggressivi, lavaggi frequenti o requisiti specifici dell'industria alimentare.

Determina il livello di sicurezza richiesto dalla valutazione del rischio. La conformità alle norme EN ISO 13849-1 e IEC 60947-5-1 è un requisito di legge per i dispositivi di sicurezza installati su macchinari CE. Verifica che il modello selezionato sia certificato per il Performance Level (PL) richiesto dalla valutazione del rischio del macchinario. Nei contesti più critici, valuta se è necessaria la variante con blocco attivo della protezione.

Errori frequenti nella selezione e nella sostituzione

Un errore che si presenta con una certa frequenza riguarda la sostituzione di interruttori a cerniera su impianti esistenti: il tecnico identifica il guasto sull'interruttore, recupera un componente apparentemente equivalente per funzione e dimensione, e lo installa senza verificare la compatibilità geometrica con la cerniera. Il risultato più comune è un azionamento impreciso: l'interruttore non apre correttamente il circuito all'angolo di rotazione previsto, oppure rimane azionato anche quando la protezione è completamente chiusa. In entrambi i casi il macchinario o rimane fermo ingiustificatamente o, peggio, si avvia con la protezione non completamente in posizione.

Un secondo scenario critico riguarda la sostituzione di modelli fuori produzione. Quando un cliente contatta Elexonik per trovare un ricambio di un interruttore a cerniera con codice non più disponibile, il primo passaggio del nostro team è verificare le dimensioni fisiche della cerniera e lo schema di fissaggio, non solo i parametri elettrici. Brand diversi usano geometrie di fissaggio proprie, e un equivalente elettrico non è necessariamente un equivalente meccanico. Solo dopo aver verificato la compatibilità fisica si procede con la proposta del ricambio corretto.

Un terzo errore frequente è la scelta di una variante senza blocco in applicazioni dove la valutazione del rischio richiederebbe invece un interblocco con blocco attivo. Questo tipo di scelta, spesso dettata da ragioni di costo, espone il costruttore a non conformità normativa e a responsabilità legale in caso di infortunio. Per applicazioni con accesso a zone ad alta energia o a elementi in movimento con inerzia elevata, la variante con blocco non è un'opzione ma un requisito.

Applicazioni reali: dove si usano gli interruttori a cerniera

Industria manifatturiera e automazione di macchina

Gli interruttori a cerniera trovano applicazione tipica su macchine utensili, presse, robot industriali e linee di assemblaggio dove le protezioni mobili vengono aperte frequentemente dagli operatori per interventi di manutenzione, cambio utensile o rimozione di scarti. In questi contesti, il vantaggio principale rispetto agli interruttori di interblocco tradizionali è l'integrazione nella cerniera, che elimina il rischio di mascherare o by-passare l'attuatore - una pratica purtroppo non infrequente su impianti dove gli interruttori di bordo porta vengono rimossi o bloccati per accelerare i cicli di lavoro.

Industria alimentare, farmaceutica e ambienti con lavaggi frequenti

In questi settori, la scelta ricade quasi sempre su versioni con grado di protezione IP69K e carcassa in acciaio inossidabile, in grado di resistere ai cicli di lavaggio ad alta pressione previsti dalle procedure di sanificazione. La versione con blocco attivo è spesso richiesta per evitare accessi non autorizzati durante i cicli di lavorazione in ambiente controllato.

Impianti di movimentazione e logistica

Trasportatori, nastri, sistemi di smistamento e impianti di pallettizzazione utilizzano interruttori a cerniera sulle protezioni perimetrali e sui pannelli di accesso tecnico. La robustezza meccanica e la possibilità di scegliere materiali resistenti alle vibrazioni sono fattori rilevanti in questi contesti, dove i cicli di apertura e chiusura si sommano nel tempo a valori elevati.

Accessori, componenti correlati e internal linking

L'interruttore a cerniera raramente viene installato in modo isolato. Nella maggior parte delle applicazioni richiede o si abbina ad altri componenti della stessa famiglia di sicurezza. Tra gli elementi da considerare in fase di progetto:

Gli attuatori e magneti di interblocco di sicurezza sono utilizzati nelle applicazioni dove si preferisce un sistema di blocco magnetico o dove la geometria della protezione non consente l'integrazione diretta nella cerniera. I componenti per interruttori interblocco di sicurezza comprendono le parti di ricambio e gli elementi ausiliari necessari per la manutenzione o la personalizzazione del sistema. Nei casi in cui la valutazione del rischio richieda un interblocco senza contatto fisico, gli interruttori di sicurezza senza contatto rappresentano l'alternativa tecnologica da valutare. Per applicazioni che richiedono il blocco attivo della protezione con comando di sblocco elettrico, gli interruttori di interblocco a solenoide sono la soluzione tipicamente impiegata. Anche gli adattatori e componenti di montaggio per interruttori interblocco di sicurezza meritano attenzione in fase di progetto, perché la corretta installazione meccanica è condizione necessaria per il funzionamento affidabile del dispositivo.

Normative e certificazioni di riferimento

Gli interruttori a cerniera installati su macchinari immessi sul mercato europeo devono essere conformi alle normative applicabili in materia di sicurezza. I riferimenti principali sono:

EN ISO 13849-1 - definisce i requisiti per la progettazione di sistemi di controllo relativi alla sicurezza, inclusi i dispositivi di interblocco. Stabilisce i livelli di prestazione (PL) da a a e, che determinano il grado di affidabilità richiesto al sistema di sicurezza in funzione della valutazione del rischio del macchinario. La scelta dell'interruttore a cerniera deve essere coerente con il PL richiesto.

IEC 60947-5-1 - norma internazionale sui dispositivi di comando a bassa tensione, applicabile agli interruttori di posizione e di sicurezza, inclusi gli interruttori a cerniera. Definisce i parametri elettrici, le prove di durabilità e i requisiti di marcatura. Un componente certificato secondo questa norma offre la garanzia che le caratteristiche dichiarate sono state verificate in modo indipendente.

La conformità normativa non è un dettaglio: su un macchinario sottoposto a verifica da parte di un organismo notificato o in caso di incidente sul lavoro, la tracciabilità della certificazione del componente di sicurezza è un elemento critico. I brand disponibili su Elexonik sono selezionati anche sulla base della disponibilità di documentazione tecnica completa, dichiarazioni di conformità e schede tecniche aggiornate. Gli interruttori di interblocco di sicurezza disponibili a catalogo coprono le configurazioni certificate per le principali applicazioni industriali.

Brand disponibili per gli interruttori a cerniera

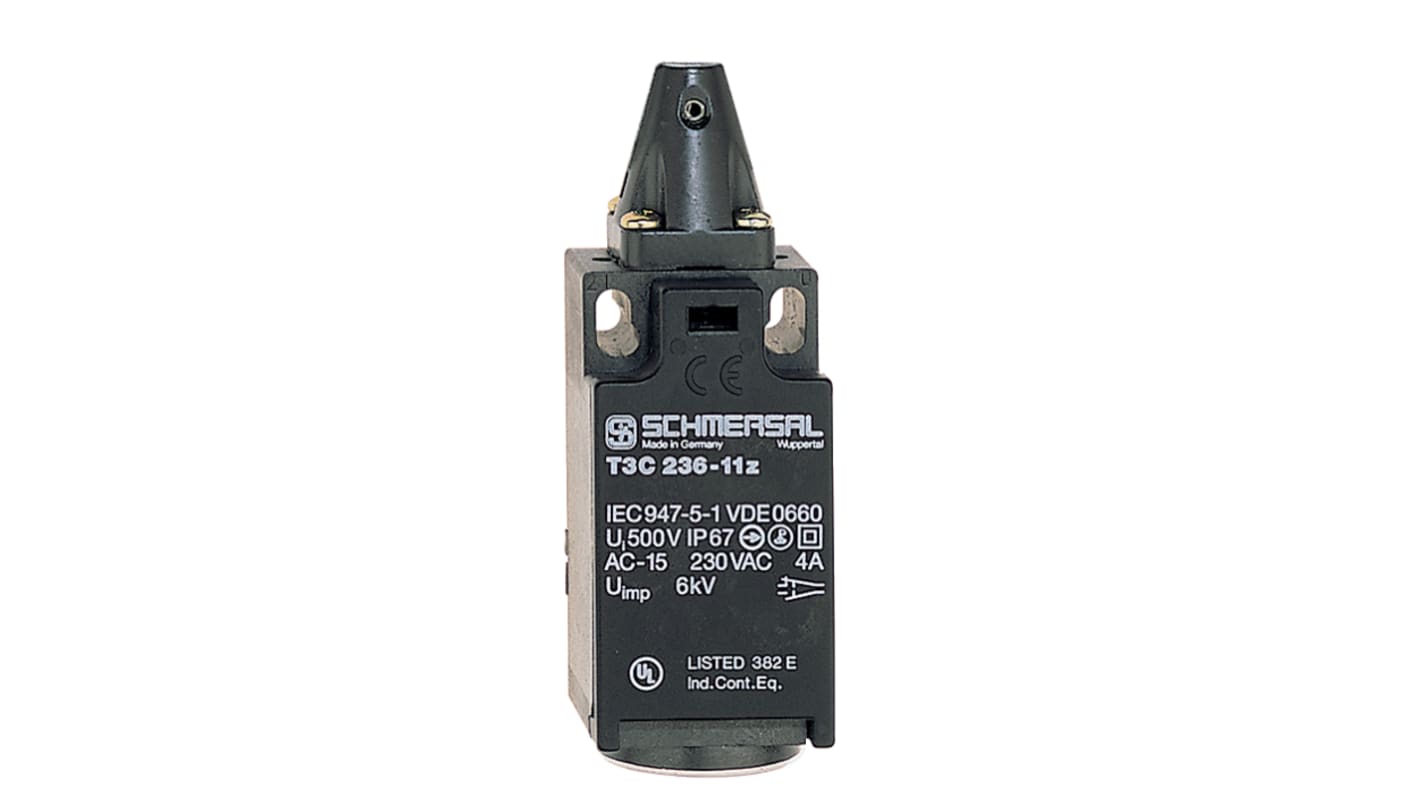

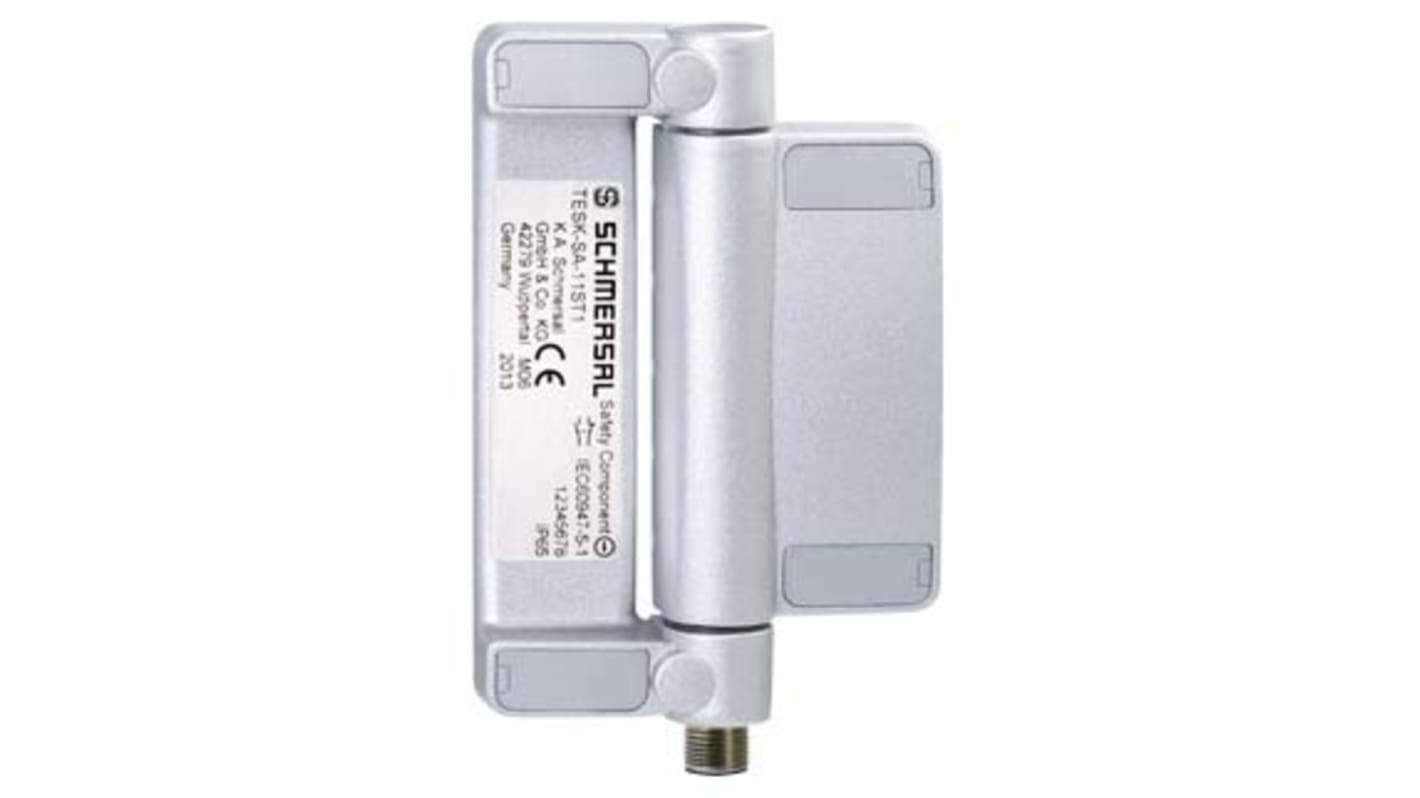

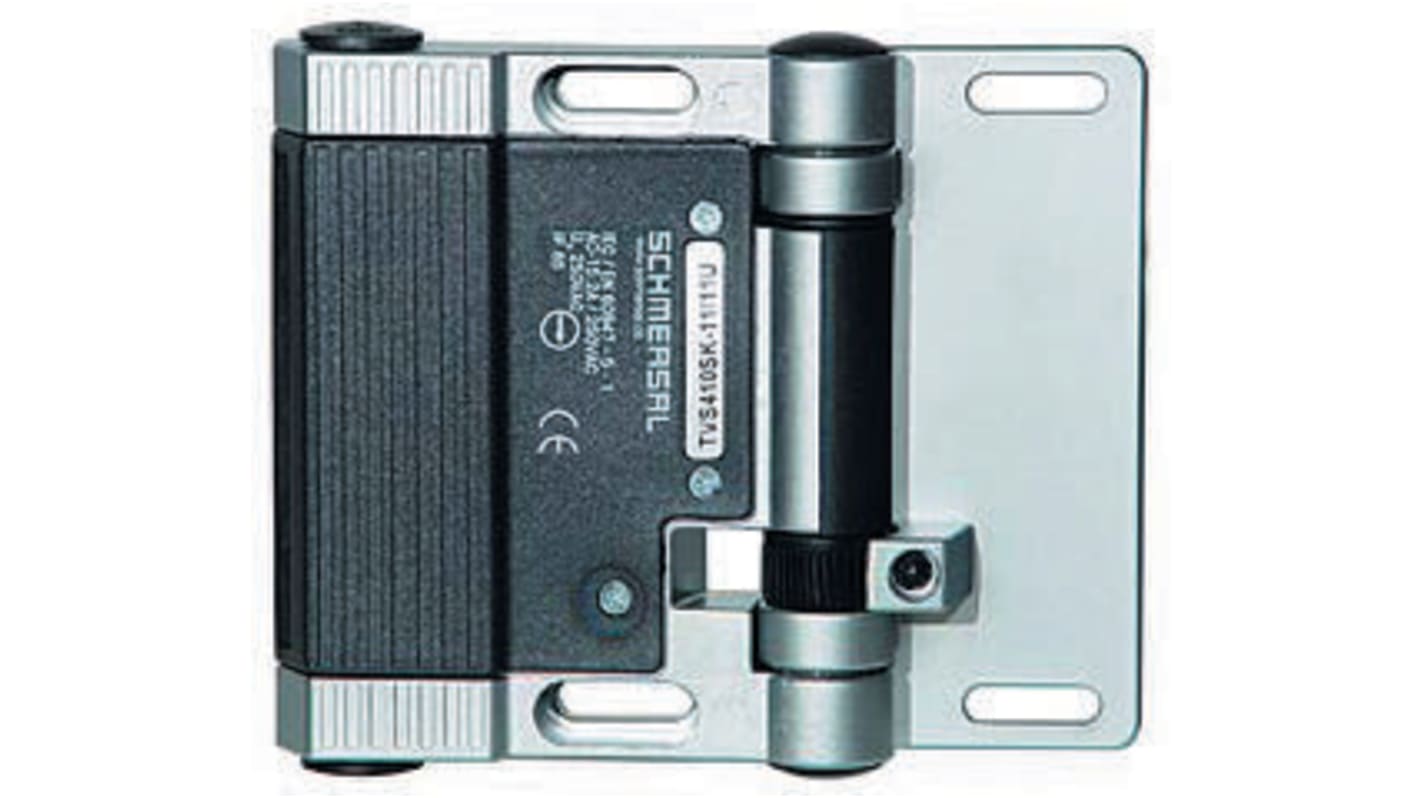

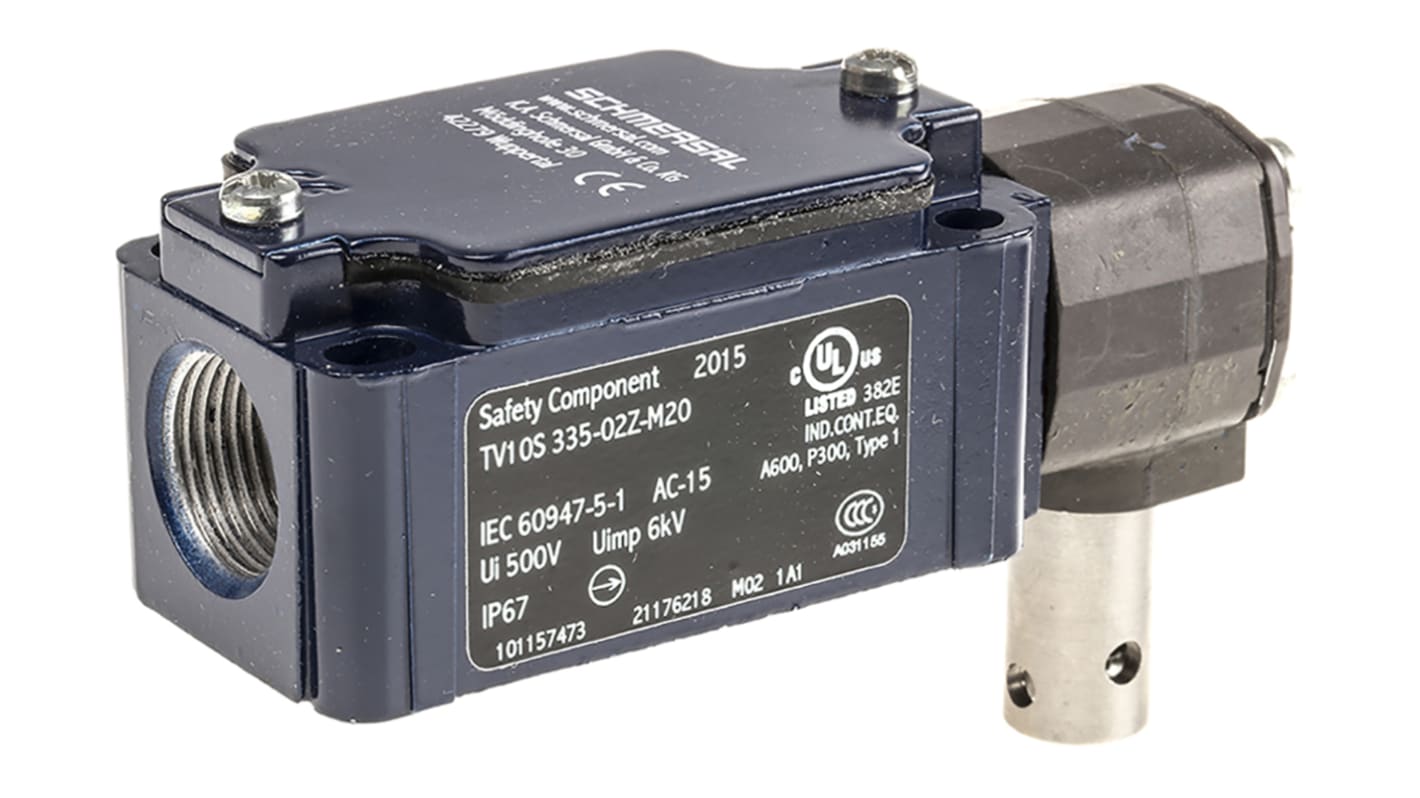

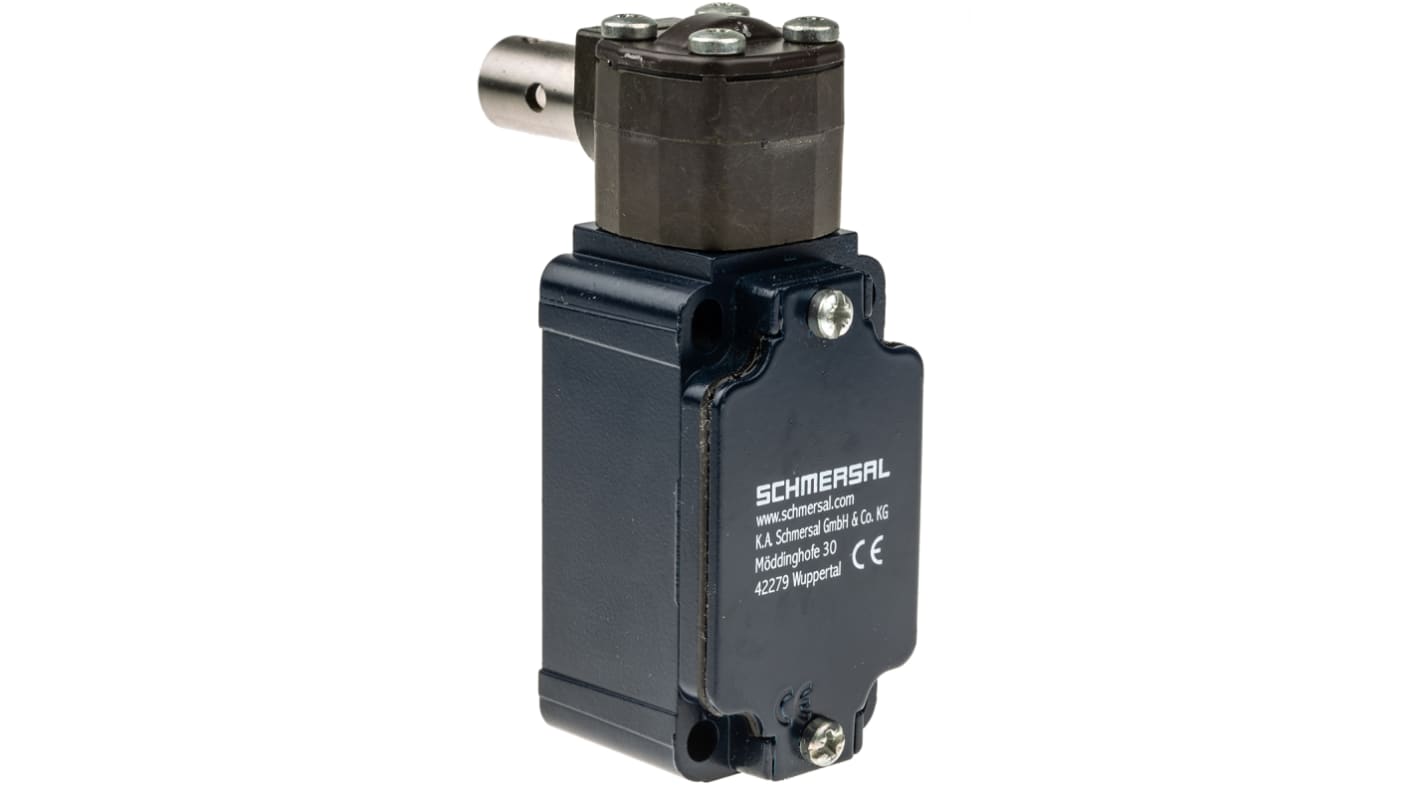

Schmersal - Tra i riferimenti più riconosciuti nel settore della sicurezza macchine, Schmersal propone interruttori a cerniera in diverse varianti di attuatore e configurazione di contatti, con gradi di protezione fino a IP69K e versioni con blocco attivo per applicazioni ad alto rischio. La documentazione tecnica completa e la disponibilità di dichiarazioni di conformità rendono questi componenti adatti a progetti che richiedono piena tracciabilità normativa.
Pilz - Pilz è un interlocutore di riferimento per i sistemi di sicurezza funzionale su macchinari industriali complessi. Le soluzioni di interblocco disponibili a catalogo Elexonik si integrano nei sistemi di controllo sicurezza Pilz e sono documentate per il raggiungimento dei livelli di prestazione previsti dalla EN ISO 13849-1, rendendole adatte a contesti in cui la valutazione del rischio impone requisiti elevati.
Allen Bradley Guardmaster - La gamma Guardmaster di Allen Bradley copre le applicazioni di interblocco di sicurezza con una linea di prodotti progettati per l'integrazione in architetture di controllo Rockwell. Gli interruttori disponibili su Elexonik includono varianti adatte sia ad applicazioni standard sia a contesti che richiedono connettività con sistemi di sicurezza certificati SIL.
Sick - Sick propone soluzioni per l'interblocco di sicurezza con attenzione alle applicazioni in ambienti difficili e ai sistemi che richiedono diagnostica integrata. I componenti disponibili su Elexonik sono selezionati per affidabilità documentata e disponibilità di supporto tecnico per la verifica dei parametri di sicurezza funzionale.

Domande frequenti sugli interruttori a cerniera

Come si sceglie la configurazione di contatti giusta per un interruttore a cerniera su un macchinario industriale?

La configurazione dipende dallo schema del circuito di sicurezza del macchinario. I contatti normalmente chiusi (NC) sono la scelta standard per i circuiti di sicurezza: in caso di guasto o rottura del cavo, il circuito rimane aperto e il macchinario si ferma. I contatti normalmente aperti (NO) vengono usati per segnalazioni ausiliarie o per la funzione di abilitazione. La configurazione combinata NO/NC permette di gestire contemporaneamente la funzione di sicurezza e un segnale di monitoraggio. Prima di ordinare, verifica lo schema elettrico del circuito di sicurezza: questa è la variabile che determina la configurazione da selezionare, non le preferenze generiche.

Qual è l'errore più comune nella sostituzione di un interruttore a cerniera fuori produzione?

L'errore più frequente è selezionare un componente equivalente dal punto di vista elettrico senza verificare la compatibilità geometrica con la cerniera installata. Brand diversi adottano geometrie di fissaggio proprie, e un modello con parametri elettrici identici ma con schema di fissaggio diverso non è un ricambio intercambiabile. Quando un cliente ci contatta per sostituire un interruttore a cerniera con codice fuori produzione, il primo passaggio che eseguiamo è la verifica delle dimensioni fisiche e dello schema di fissaggio della cerniera, solo dopo proponiamo il componente sostitutivo corretto. Se non disponi della documentazione tecnica del modello da sostituire, contatta il team Elexonik prima di procedere con l'ordine.

Quando è necessario un interruttore a cerniera con blocco invece di uno standard?

La variante con blocco attivo è necessaria quando la valutazione del rischio del macchinario - condotta secondo EN ISO 13849-1 - evidenzia che il semplice interblocco elettrico non è sufficiente a proteggere l'operatore. Questo accade tipicamente in presenza di elementi con inerzia elevata che continuano a muoversi dopo l'apertura del circuito (es. volani, centrifughe, mandrini ad alta velocità), o in contesti dove la norma specifica richiede un blocco fisico della protezione. Il blocco attivo impedisce l'apertura della protezione finché la condizione di sicurezza non è verificata, indipendentemente dall'azione dell'operatore. In assenza di un'analisi del rischio aggiornata, se hai dubbi sulla variante da scegliere, il team tecnico Elexonik può supportarti nella valutazione.

Elexonik supporta la selezione di interruttori a cerniera per applicazioni specifiche o per la sostituzione di componenti difficili da reperire?

Sì. Il team tecnico Elexonik è disponibile prima dell'ordine per verificare la compatibilità del componente con la cerniera esistente, confrontare varianti con configurazioni di contatti diverse, e supportare la selezione in funzione del grado IP e del livello di sicurezza richiesto. Per richieste di ricambio con codice fuori produzione o di difficile reperibilità, il team verifica la disponibilità di equivalenti compatibili nel catalogo disponibile, tenendo conto dei parametri elettrici e delle dimensioni fisiche. Puoi contattarci tramite la pagina contatti o via WhatsApp per ricevere supporto tecnico diretto prima di procedere con l'acquisto.

Supporto tecnico, assistenza e spedizioni

Gli interruttori a cerniera rientrano tra i componenti di sicurezza per i quali la selezione corretta fa la differenza tra un impianto conforme e uno che non supera la verifica. Elexonik supporta tecnici, installatori e responsabili acquisti nella scelta del componente giusto: il team è disponibile per verificare la compatibilità con la cerniera installata, controllare la configurazione di contatti richiesta dal circuito di sicurezza e confrontare varianti con diverso grado di protezione IP. Per ricambi con codice fuori produzione, gestiamo la verifica di compatibilità prima di proporre l'alternativa.
