Busbar
32 prodotti
Visualizzi 1 - 24 di 32 prodotti
Le busbar, o barre di distribuzione elettrica, sono componenti essenziali per organizzare e distribuire la potenza in modo sicuro ed efficiente all'interno di quadri elettrici, macchinari e impianti di automazione industriale. Semplificando il cablaggio e garantendo connessioni stabili, rappresentano il cuore di un quadro di distribuzione elettrica affidabile. Su Elexonik trovi una selezione professionale di busbar e accessori dei migliori marchi, pensata per supportare il lavoro di tecnici, quadristi e aziende del settore.
Tipologie di Busbar per Applicazioni Industriali
La scelta della busbar corretta dipende dall'applicazione specifica, dalla corrente in gioco e dalla configurazione del quadro. Nel nostro catalogo puoi trovare diverse soluzioni per ogni esigenza.

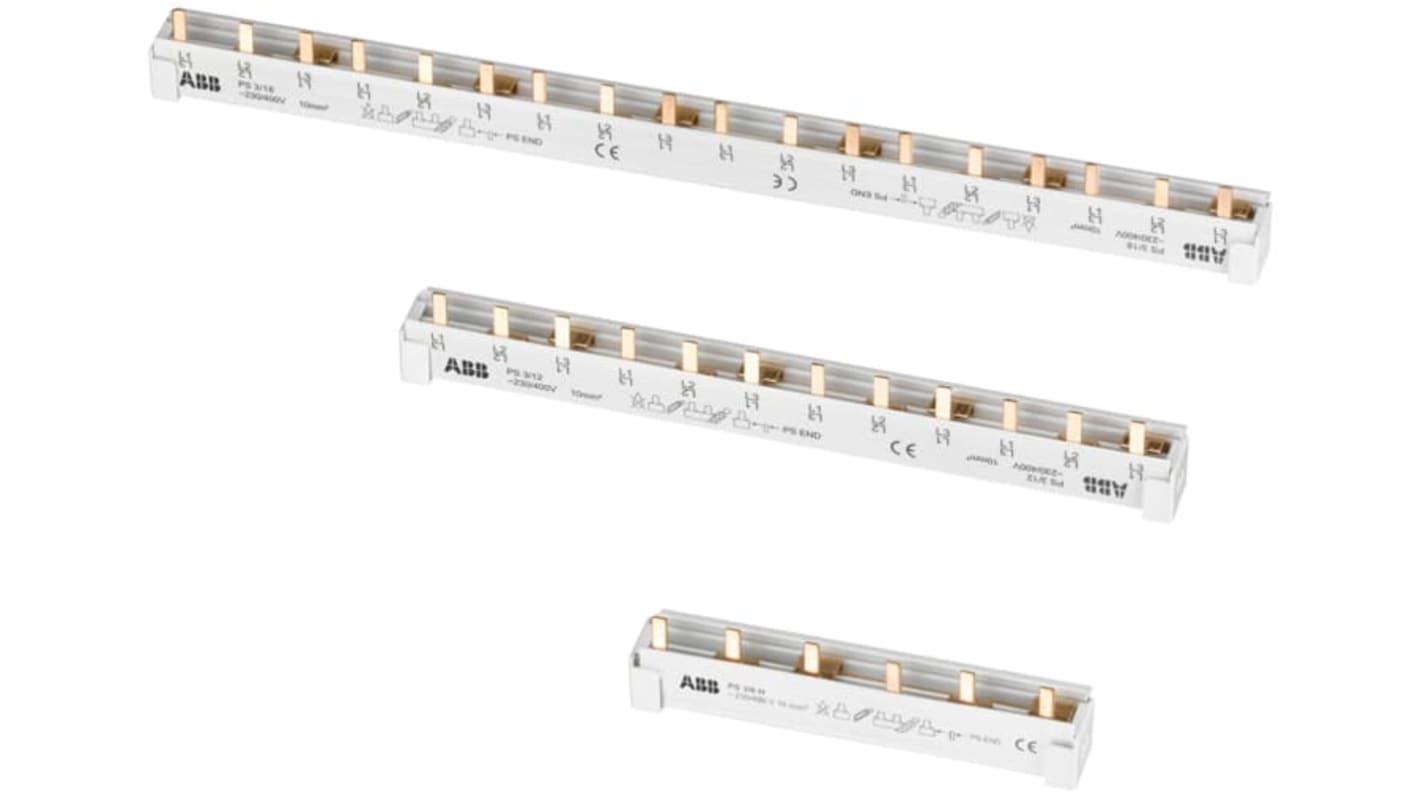

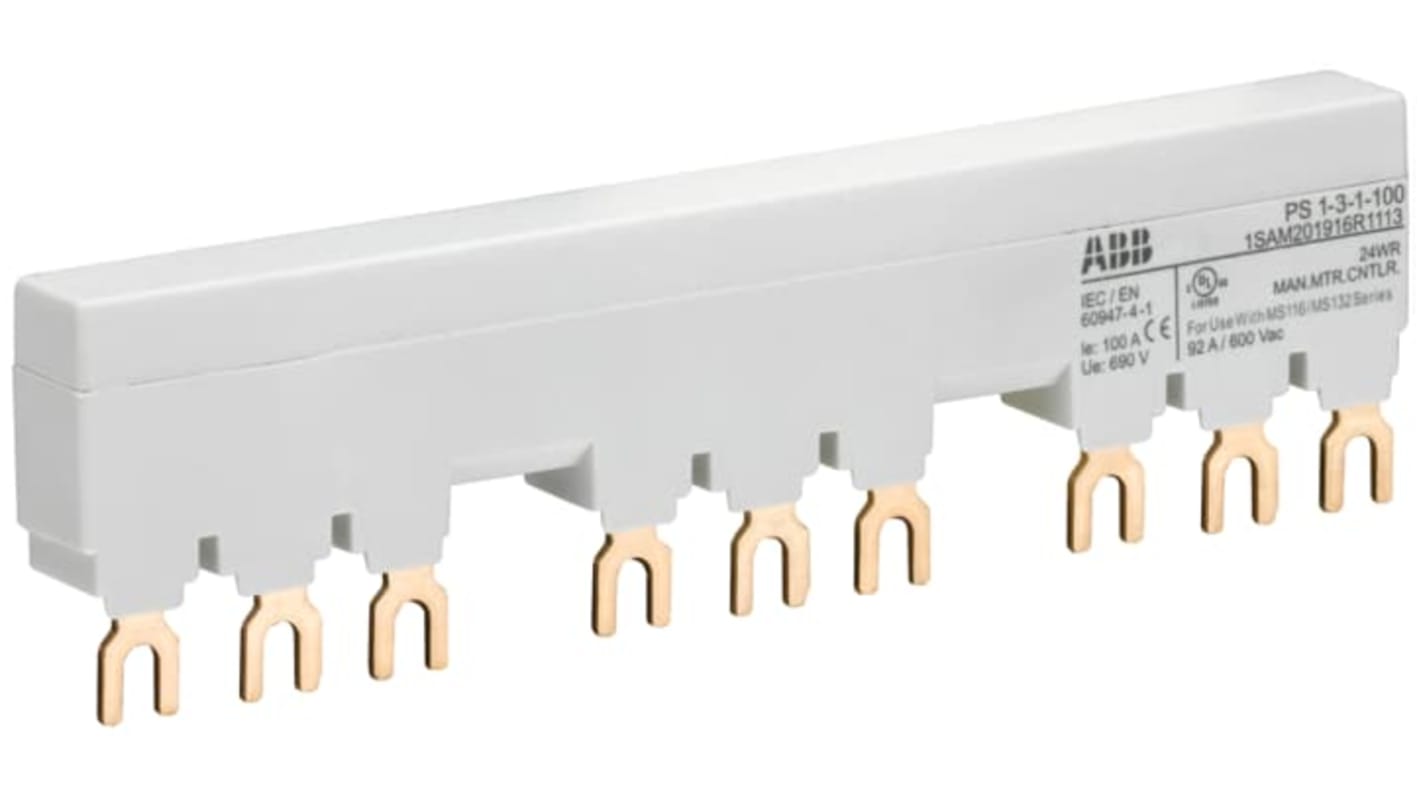

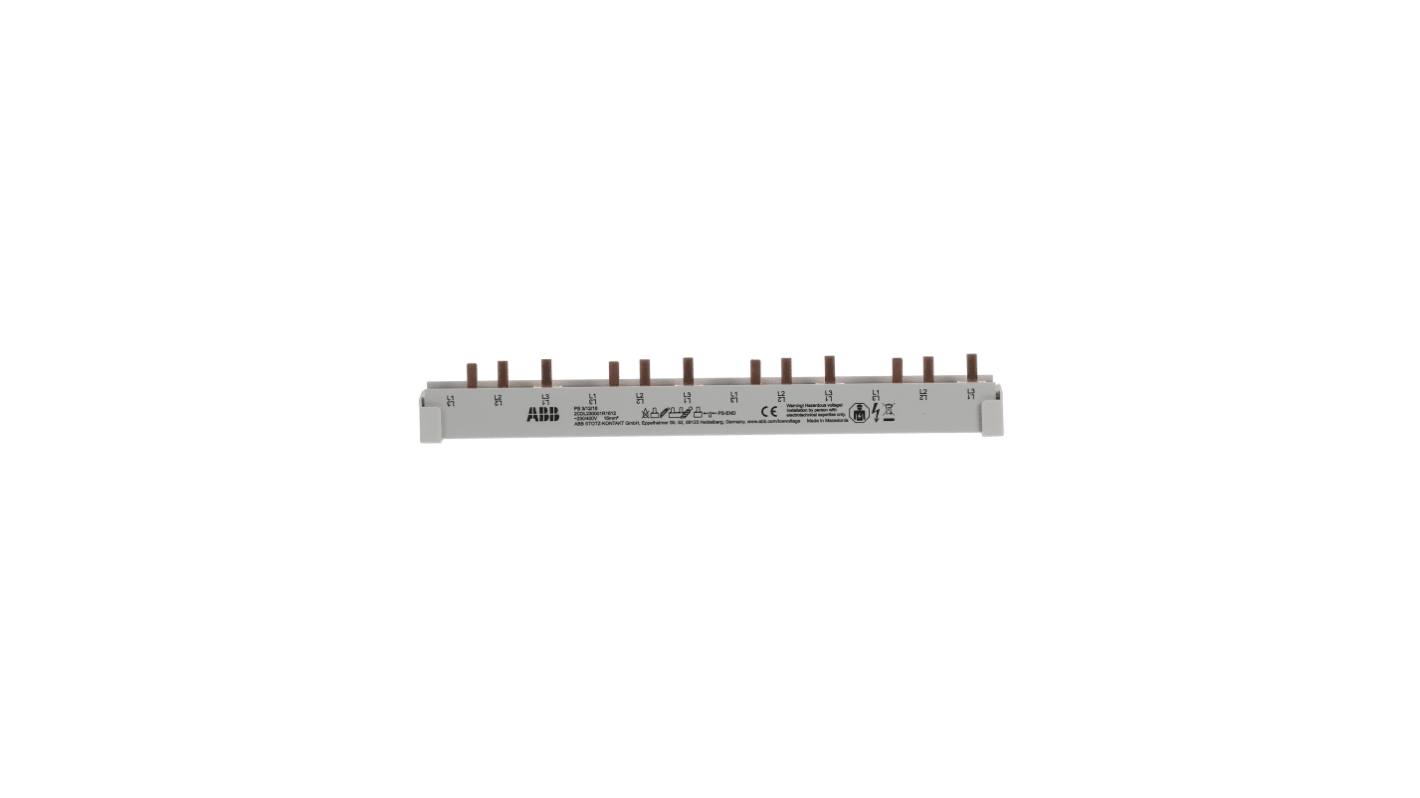

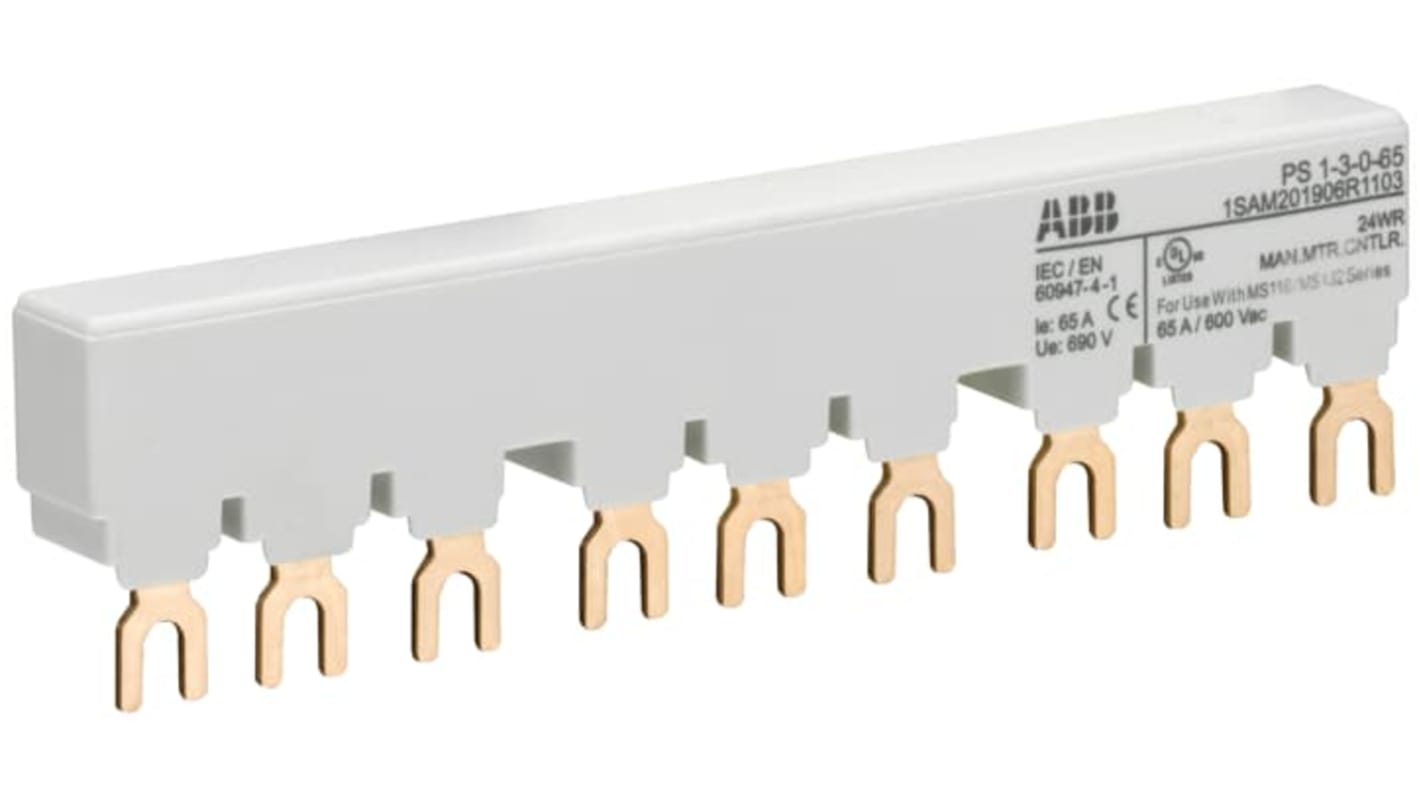

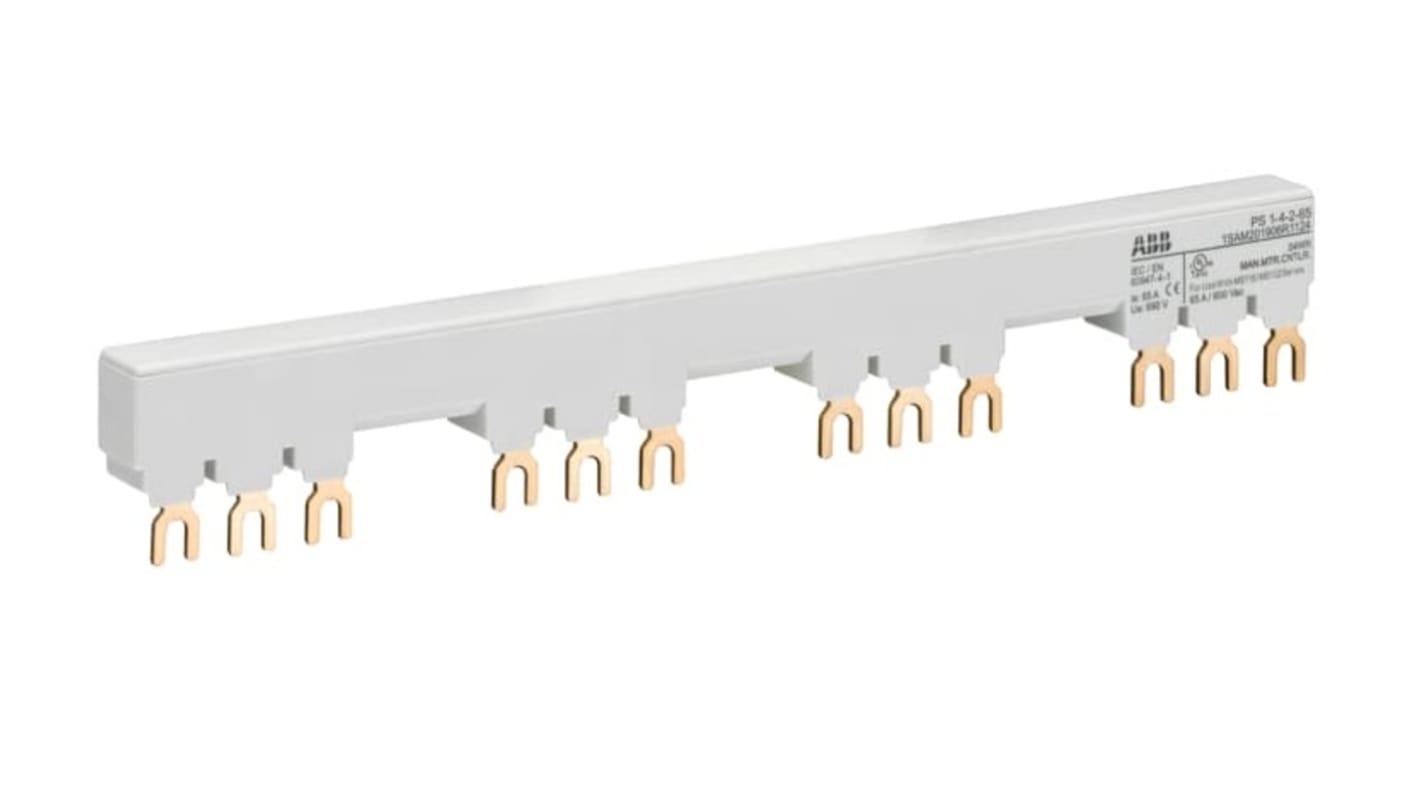

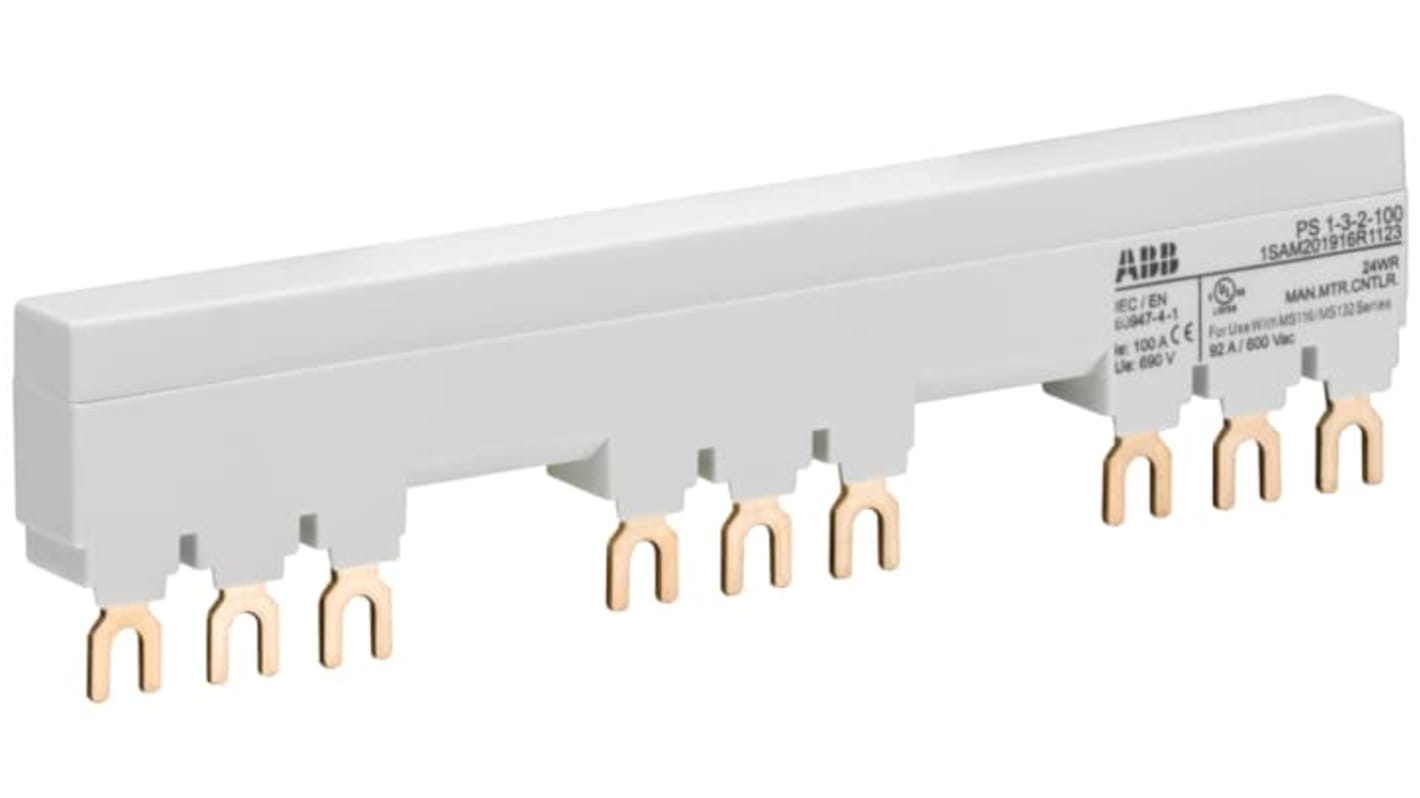

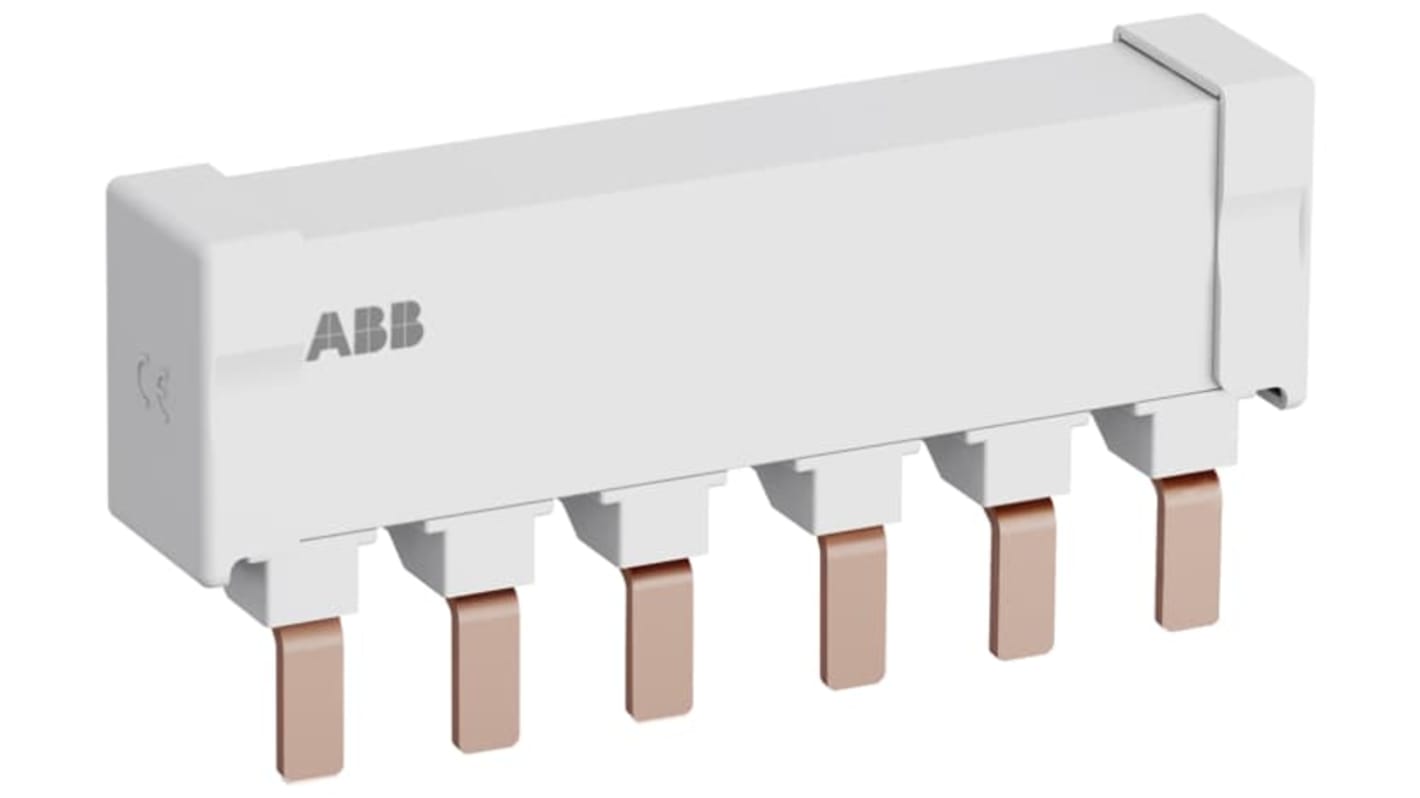

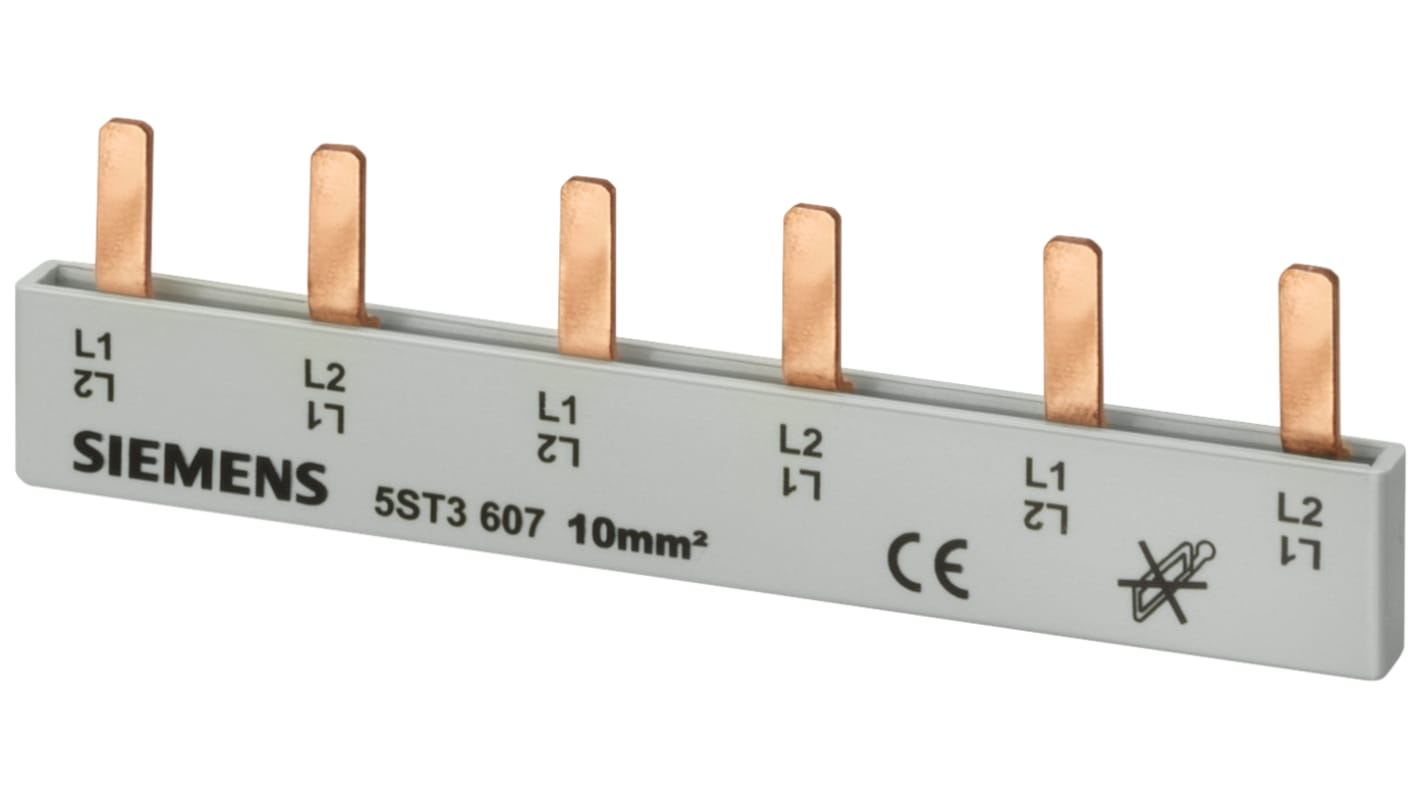

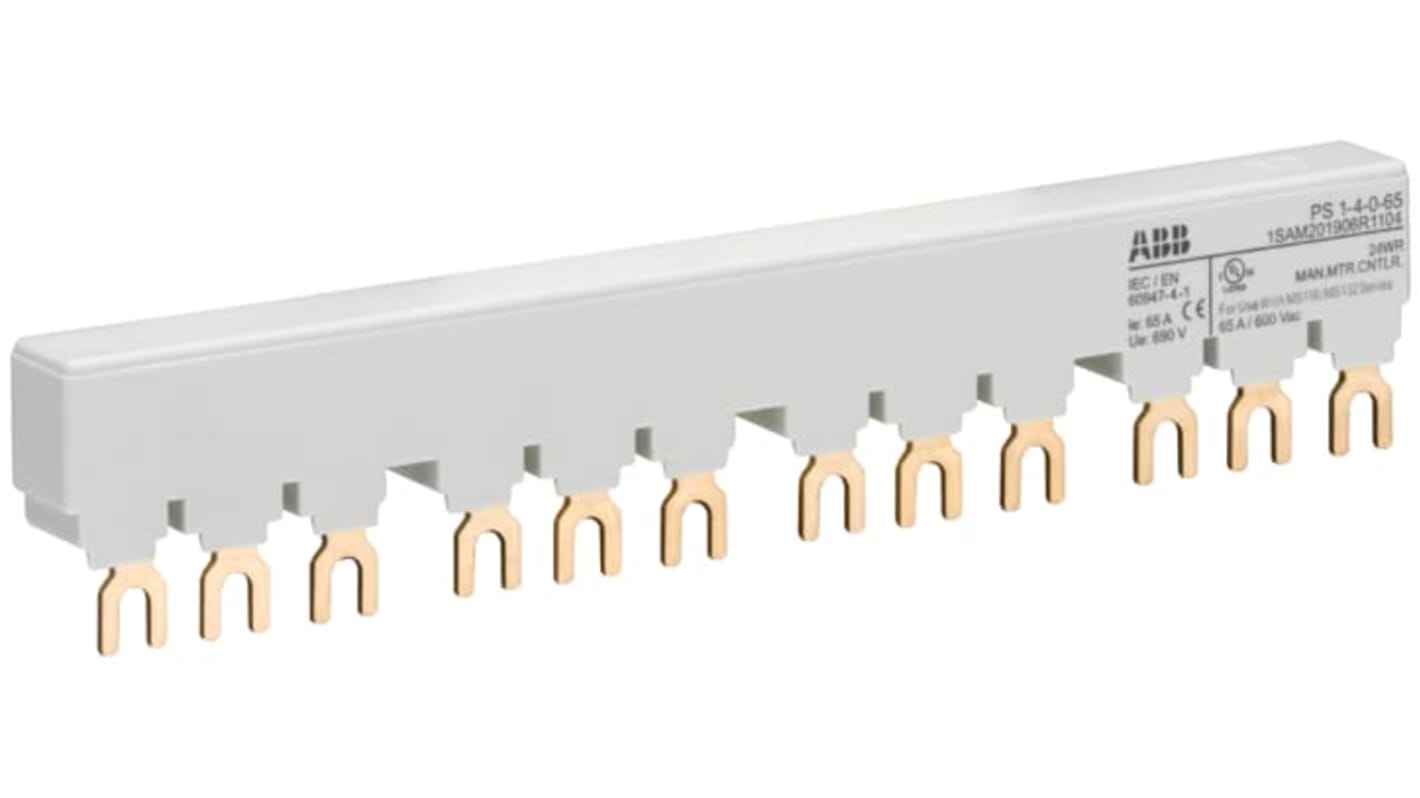

Busbar a pettine (o a forchetta/dente)
Queste barre sono la soluzione ideale per il collegamento rapido e ordinato di più interruttori modulari, come gli interruttori magnetotermici (MCB) e i differenziali (RCCB), su guida DIN. Sostituiscono i ponticelli realizzati con spezzoni di cavo, riducendo i tempi di installazione e il rischio di errori. Sono disponibili in diverse configurazioni per adattarsi a ogni schema elettrico:

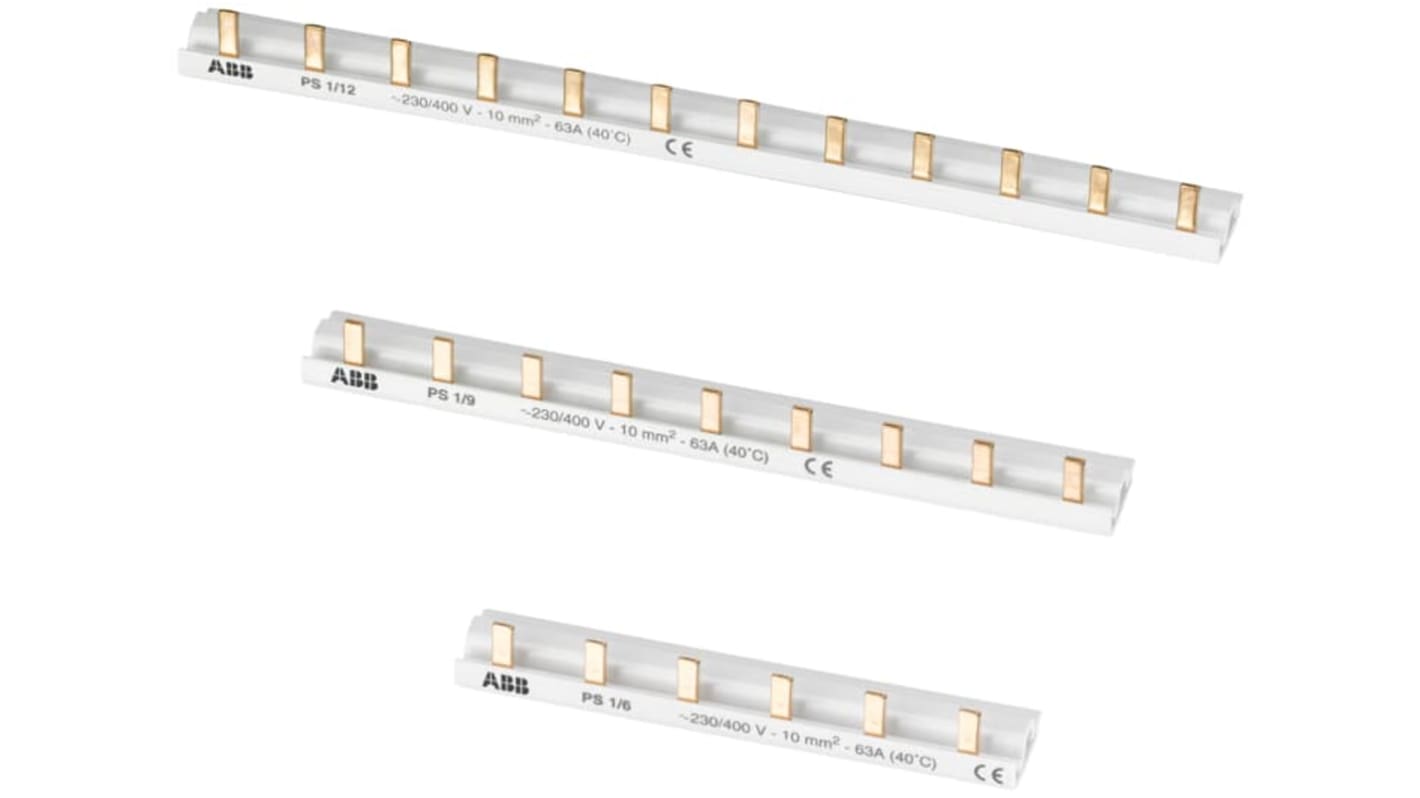

- Monofase (1P): Per collegare una singola fase a più dispositivi.
- Bifase (2P): Adatte per circuiti fase-neutro o bifase.

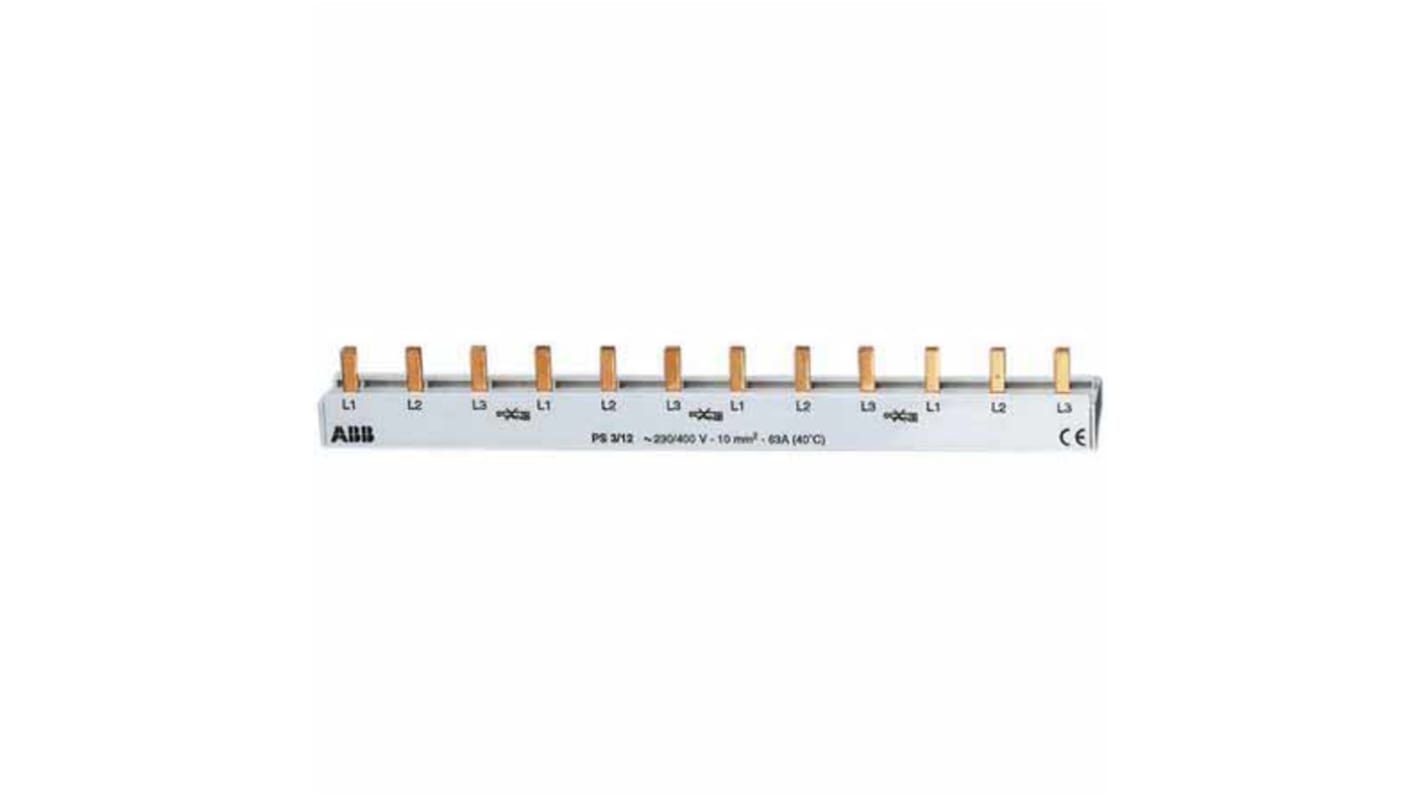

- Trifase (3P): La scelta standard per la distribuzione di potenza a carichi trifase.
- Trifase + Neutro (4P): Per sistemi trifase che richiedono la distribuzione del neutro.

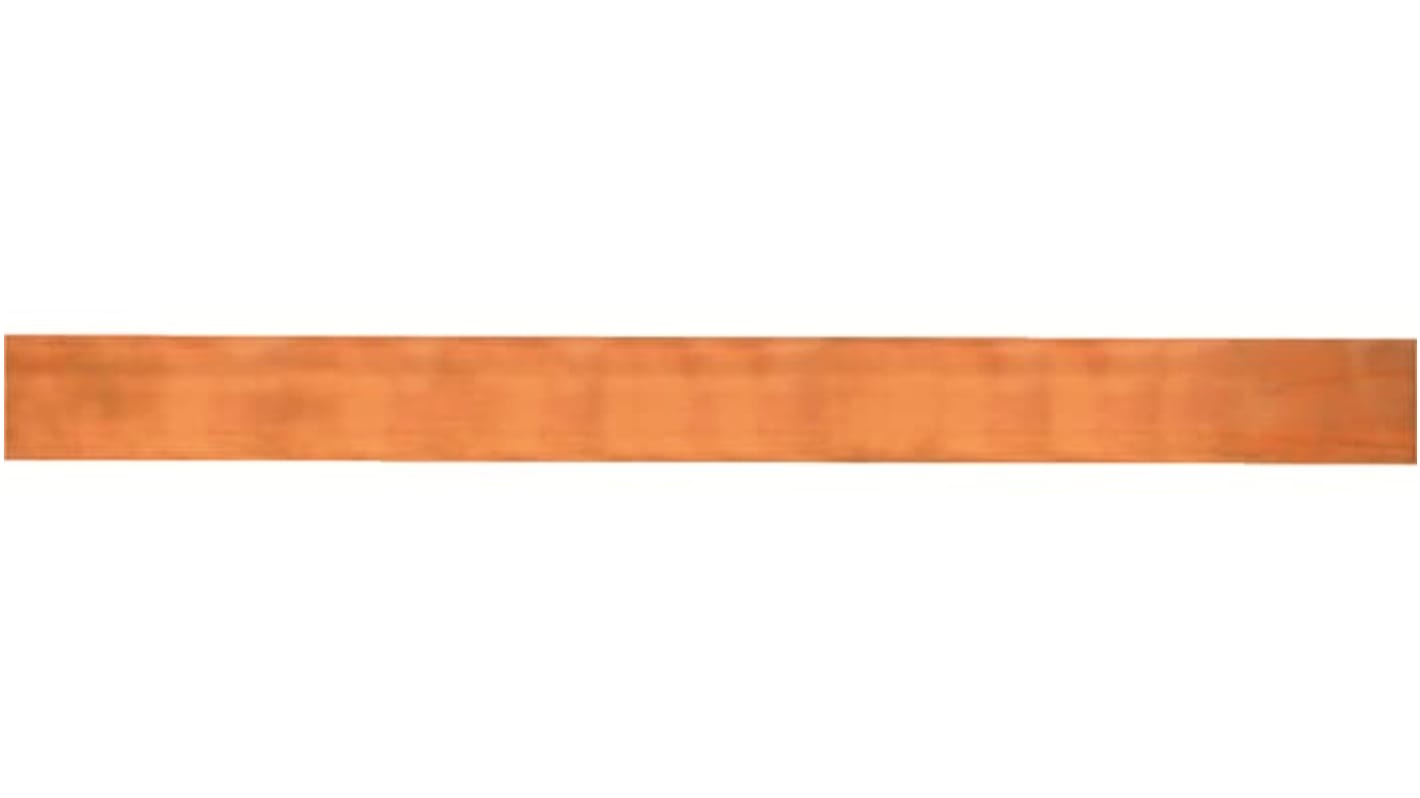

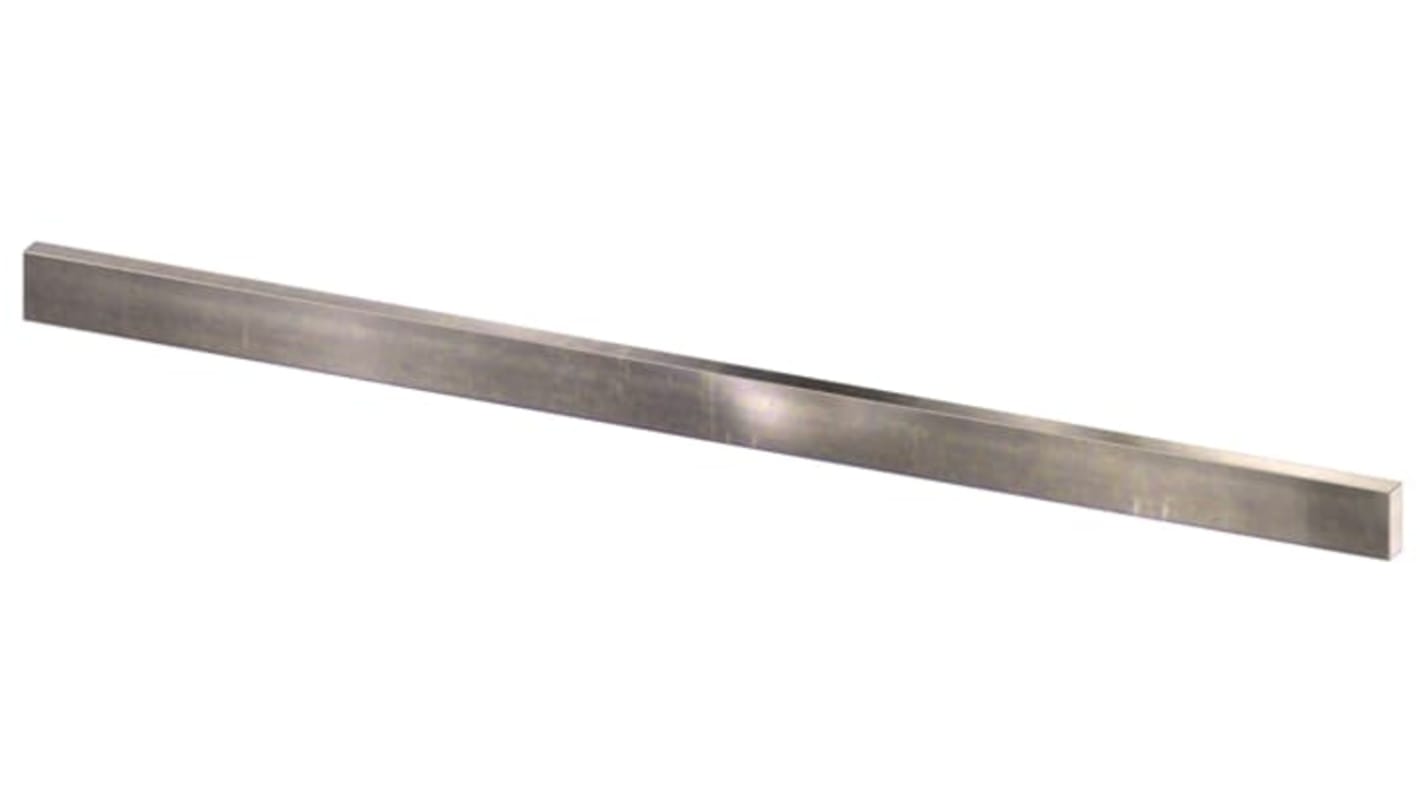

Busbar rigide in rame
Le busbar rigide, realizzate in rame puro o stagnato, sono la soluzione standard per la distribuzione di correnti elevate all'interno di quadri di potenza e automazione. Grazie alla loro robustezza meccanica e all'eccellente conducibilità elettrica, garantiscono una bassa caduta di tensione e un'ottima dissipazione del calore, elementi fondamentali per l'affidabilità di un impianto che alimenta carichi importanti come motori o azionamenti.
Sistemi di sbarre di distribuzione
Per quadri di grandi dimensioni, come i centri di controllo motore (MCC) o i quadri di distribuzione principali, si utilizzano sistemi di sbarre modulari. Questi sistemi permettono di creare architetture di distribuzione complesse e personalizzate, facilitando la connessione di dispositivi di potenza come interruttori scatolati (MCCB), sezionatori e contattori di grossa taglia. La loro modularità semplifica future espansioni e interventi di manutenzione.
Come Scegliere la Barra di Distribuzione Corretta
Selezionare la busbar adeguata è un passo cruciale per garantire la sicurezza e le performance dell'impianto. Ecco i parametri fondamentali da considerare durante la scelta.
- Corrente Nominale (A): È il valore più importante. La portata di corrente della busbar deve essere sempre superiore alla corrente massima prevista per il circuito che andrà ad alimentare. Le portate comuni variano da 63A per le barre a pettine fino a 250A, 400A e oltre 1000A per i sistemi di sbarre di potenza.
- Tensione Nominale (V): Assicurati che la tensione nominale di isolamento della barra e dei suoi supporti sia compatibile con la tensione del tuo impianto. Per applicazioni industriali, i valori tipici sono 400V o 690V in corrente alternata.
- Materiali e Finiture: Il rame è il materiale più utilizzato per la sua alta conducibilità. La versione in rame stagnato offre un vantaggio aggiuntivo: una maggiore resistenza all'ossidazione e alla corrosione, rendendola una scelta preferibile in ambienti industriali aggressivi o umidi.
- Numero di Poli e Passo: Per le busbar a pettine, il numero di poli (1P, 2P, 3P, 4P) e il passo (la distanza tra i denti, solitamente 18 mm) devono corrispondere perfettamente a quelli degli interruttori da collegare per garantire un'installazione meccanica ed elettrica corretta.
Ambiti di Applicazione e Settori
Le barre di distribuzione sono componenti versatili, impiegati in quasi tutti i contesti industriali dove è richiesta una gestione efficiente e sicura della potenza elettrica. I principali settori di applicazione includono:
- Quadri elettrici di distribuzione e automazione per macchinari.
- Impianti di produzione e linee di assemblaggio automatizzate.
- Centri di controllo motore (MCC) per la gestione centralizzata dei motori elettrici.
- Alimentazione di macchinari industriali ad alto assorbimento.
- Infrastrutture critiche come data center, ospedali e impianti di processo continuo.
- Quadristica per il settore delle energie rinnovabili, come impianti fotovoltaici ed eolici.
Accessori e Componenti Correlati per Sistemi Busbar
Per realizzare un sistema di distribuzione completo e a norma, la sola busbar non è sufficiente. È importante abbinarla ai giusti accessori e componenti, che ne garantiscono il corretto funzionamento e la massima sicurezza.
- Supporti isolanti: Fondamentali per fissare meccanicamente le barre rigide all'interno del quadro, garantendo al contempo l'isolamento elettrico necessario.
- Terminali di connessione e copri-morsetti: Permettono di realizzare derivazioni sicure dalla barra principale e proteggono i punti di connessione da contatti accidentali, un aspetto chiave per la protezione degli operatori.
- Interruttori magnetotermici e differenziali: Le busbar a pettine sono progettate per funzionare in sinergia con dispositivi di protezione specifici. Sul nostro shop trovi un'ampia gamma di interruttori compatibili dei principali marchi per completare il tuo quadro.
- Connettori elettrici e morsettiere: Per derivare l'alimentazione dalle barre principali e distribuirla ai carichi secondari in modo ordinato e affidabile.
Esplora il nostro catalogo per trovare la busbar e gli accessori più adatti al tuo progetto. La nostra selezione include soluzioni per ogni tipo di quadro elettrico, garantendo qualità e affidabilità per le tue installazioni industriali.
Hai bisogno di una configurazione specifica o di una fornitura per un progetto complesso? Il nostro team tecnico è a tua disposizione. Contattaci per una consulenza personalizzata o richiedi una quotazione su misura per le tue esigenze di automazione industriale.
FAQ su Busbar: Barre di Distribuzione Elettrica per Quadri e Automazione carichi industriali.
A cosa serve la busbar?
Una busbar, o sbarra collettrice, è un componente conduttore utilizzato all'interno dei quadri elettrici per distribuire in modo efficiente e sicuro la potenza ad alta corrente da una sorgente a più circuiti. Funziona come un nodo di derivazione comune, semplificando il cablaggio e garantendo una connessione affidabile per alimentare dispositivi come interruttori magnetotermici, contattori e altri carichi industriali.
