Interruttori differenziali puri - RCCB
108 prodotti
Visualizzi 1 - 24 di 108 prodotti
Cosa sono gli Interruttori Differenziali Puri - RCCB?
Gli interruttori differenziali puri, noti anche con la sigla RCCB (Residual Current Circuit Breaker), sono dispositivi di sicurezza fondamentali nella progettazione e manutenzione degli impianti elettrici. Il loro scopo primario è quello di interrompere il flusso di corrente in caso di guasto a terra, contribuendo a prevenire il rischio di folgorazione per gli operatori e a proteggere le apparecchiature da potenziali danni. A differenza degli interruttori magnetotermici, gli interruttori differenziali puri industriali non offrono protezione contro sovraccarichi o cortocircuiti, ma sono specificamente progettati per rilevare e intervenire in presenza di correnti di dispersione.
Come Funzionano gli Interruttori Differenziali Puri - RCCB?
Il principio di funzionamento di un RCCB si basa su un costante monitoraggio del bilanciamento tra la corrente che entra in un circuito e quella che ne esce. In un impianto in condizioni normali, queste due correnti hanno lo stesso valore. Tuttavia, se si verifica una dispersione verso terra, ad esempio a causa di un contatto accidentale di una persona con una parte in tensione o di un difetto di isolamento in un macchinario, si genera uno squilibrio. L'interruttore differenziale puro rileva questa differenza e, superata una soglia di sensibilità predefinita, scatta interrompendo immediatamente l'alimentazione del circuito.
Tipi di Interruttori Differenziali Puri - RCCB
La scelta del tipo di RCCB è cruciale e dipende dalla natura dei carichi presenti nell'impianto. Esistono diverse classificazioni per rispondere a specifiche esigenze applicative.
Tipo AC
Sono progettati per rilevare correnti di guasto alternate sinusoidali. Rappresentano la soluzione standard per molte applicazioni generali in ambito industriale e civile, dove i carichi sono prevalentemente di tipo resistivo o induttivo senza componenti elettroniche complesse.
Tipo A
Questi dispositivi sono sensibili sia alle correnti alternate sinusoidali (come il Tipo AC) sia a quelle pulsanti unidirezionali. Sono la scelta indicata per circuiti che alimentano apparecchiature elettroniche di potenza, come azionamenti per motori, convertitori di frequenza monofase e alimentatori switching.

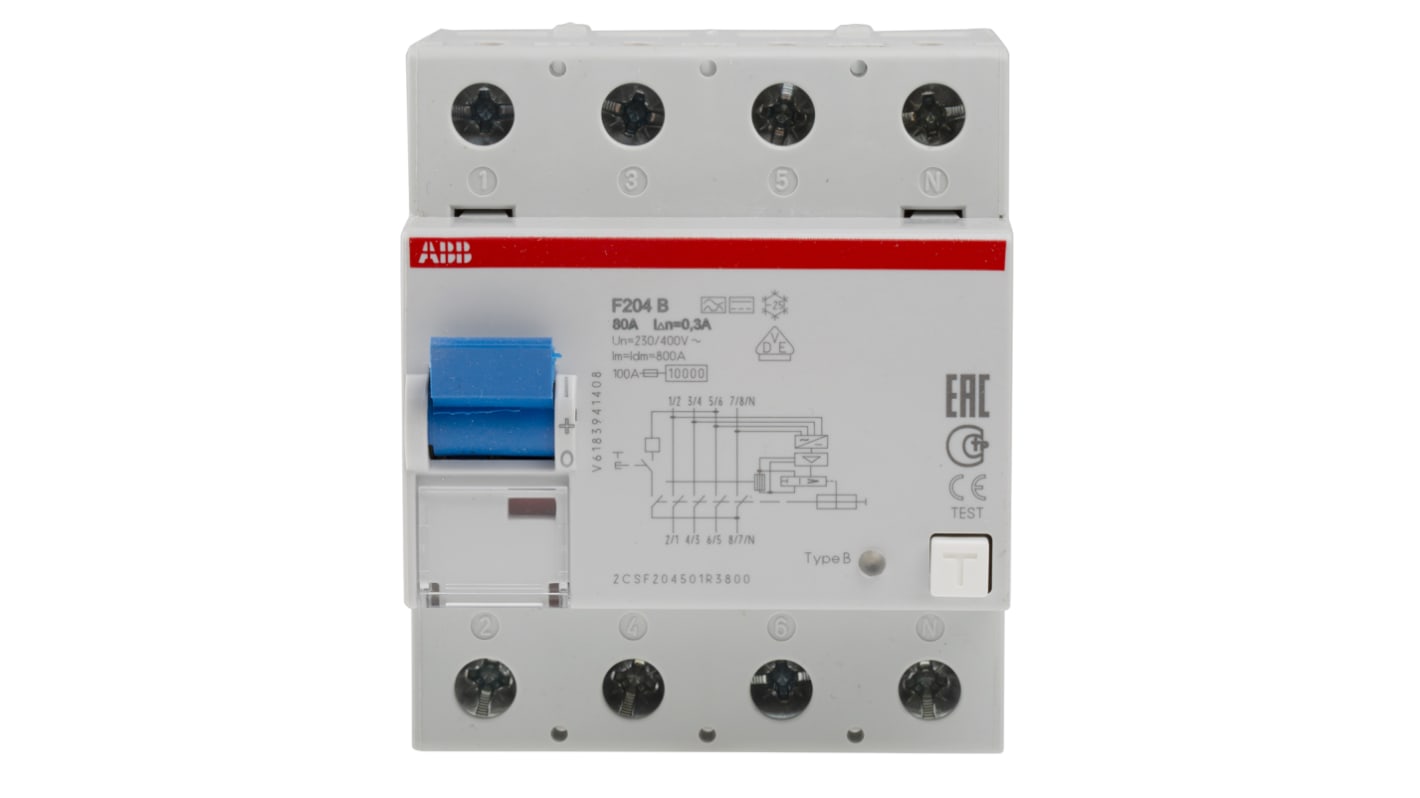

Tipo B
Gli interruttori differenziali puri tipo B industriali offrono il livello di protezione più completo, rilevando correnti di dispersione alternate, pulsanti e continue. Il loro impiego è necessario in applicazioni complesse come impianti fotovoltaici, stazioni di ricarica per veicoli elettrici, inverter trifase e apparecchiature medicali.
Tipo F
Specifici per carichi che includono convertitori di frequenza a velocità variabile, questi RCCB offrono una maggiore immunità ai disturbi ad alta frequenza, tipici di questi azionamenti, garantendo al contempo una protezione affidabile contro le correnti di guasto previste per tali applicazioni.
Tipo B+
Rappresentano un'evoluzione del Tipo B, offrendo le medesime capacità di rilevamento ma con un'immunità superiore ai disturbi. Questa caratteristica li rende ideali per ambienti industriali particolarmente gravosi, dove la continuità di servizio è critica e i falsi scatti devono essere ridotti al minimo.
Caratteristiche Tecniche degli RCCB
Per una corretta selezione, è importante considerare alcuni parametri tecnici chiave.
Numero di Poli
Gli interruttori differenziali puri sono disponibili in versioni a 2 poli (monofase, fase + neutro) e a 4 poli (trifase, tre fasi + neutro), per adattarsi alle diverse configurazioni di linea.
Corrente Nominale (In)
Indica la massima corrente che il dispositivo può sopportare in modo continuativo senza intervenire. Deve essere scelta con un valore superiore o uguale a quello dell'interruttore magnetotermico installato a monte.
Sensibilità (IΔn)
È la soglia di corrente di dispersione che provoca l'intervento dell'interruttore. I valori più comuni sono 30mA, 100mA, 300mA e 500mA. Una sensibilità di 30mA è tipicamente richiesta per la protezione delle persone contro i contatti diretti, mentre valori superiori sono usati per la protezione contro i contatti indiretti e il rischio di incendio.
Potere di Interruzione
Rappresenta la massima corrente di cortocircuito che l'RCCB può sopportare senza subire danni, a condizione che sia protetto da un dispositivo di protezione da sovracorrente (come un fusibile o un interruttore magnetotermico) posto a monte.
Tensione Nominale
Indica la tensione di esercizio per cui l'interruttore è stato progettato e testato. È fondamentale che sia compatibile con quella dell'impianto in cui verrà installato.
Selezione del RCCB Corretto
La scelta di un interruttore differenziale puro richiede un'analisi attenta dell'impianto.
Applicazione
Identificare la tipologia dei carichi (motori, elettronica, illuminazione) è il primo passo per determinare la classe di protezione necessaria (AC, A, B, F o B+).
Corrente Nominale
Selezionare una corrente nominale adeguata al carico del circuito e coordinata con le protezioni da sovracorrente.
Sensibilità
Scegliere la sensibilità in base al livello di protezione richiesto: alta sensibilità (30mA) per la protezione delle persone, sensibilità inferiore per la protezione degli impianti e per garantire la selettività.
Coordinamento con altri dispositivi di protezione
È essenziale assicurare che l'RCCB sia correttamente coordinato con gli interruttori magnetotermici per garantire un funzionamento selettivo e affidabile dell'intero sistema di protezione.
Applicazioni Tipiche per gli RCCB in Ambito Industriale
- Protezione di macchinari e apparecchiature: per prevenire guasti dovuti a dispersioni a terra e proteggere la sicurezza degli operatori.
- Quadri elettrici di distribuzione: come protezione generale o specifica per le linee in uscita.
- Impianti di automazione: per la protezione di circuiti che alimentano PLC, inverter, azionamenti e altri dispositivi elettronici sensibili.
- Linee di illuminazione: per una protezione efficace contro i contatti indiretti in impianti estesi.
Normative e Sicurezza
Per garantire la massima affidabilità e conformità, è fondamentale che gli interruttori differenziali puri siano conformi alle normative di riferimento, come la IEC/EN 61008 per l'uso generale. L'installazione deve essere eseguita da personale qualificato nel rispetto delle norme vigenti, utilizzando prodotti di alta qualità per assicurare un livello di sicurezza adeguato per persone e impianti.
Marchi di Interruttori Differenziali Puri disponibili su Elexonik
Nel nostro catalogo puoi trovare una vasta selezione di interruttori differenziali puri dei migliori marchi del settore, tra cui Siemens, Schneider Electric, ABB, Lovato, Finder, Bticino, Gewiss e Legrand, per rispondere a ogni esigenza tecnica e applicativa.
Esplora il nostro shop online per trovare l'interruttore differenziale puro più adatto alle tue necessità. Il nostro team tecnico è a tua disposizione per offrirti supporto nella scelta del componente giusto per il tuo impianto.
