Interruttori DIP e rotativi codificati
34 prodotti
Visualizzi 1 - 24 di 34 prodotti
Nell'ambito dell'automazione industriale e dell'elettronica di precisione, la configurazione hardware e la selezione di parametri operativi richiedono componenti affidabili, compatti e di facile utilizzo. Gli interruttori DIP e rotativi codificati rappresentano una soluzione consolidata per queste esigenze, permettendo a tecnici e progettisti di impostare modalità, indirizzi e funzioni direttamente a livello di circuito, senza la necessità di interfacce software complesse.
Cosa sono gli interruttori DIP e rotativi codificati?
Gli interruttori DIP (Dual In-line Package) e rotativi codificati sono dispositivi elettromeccanici progettati per consentire la configurazione manuale di circuiti elettronici. Sebbene svolgano funzioni simili, operano secondo principi differenti, offrendo vantaggi specifici a seconda dell'applicazione.

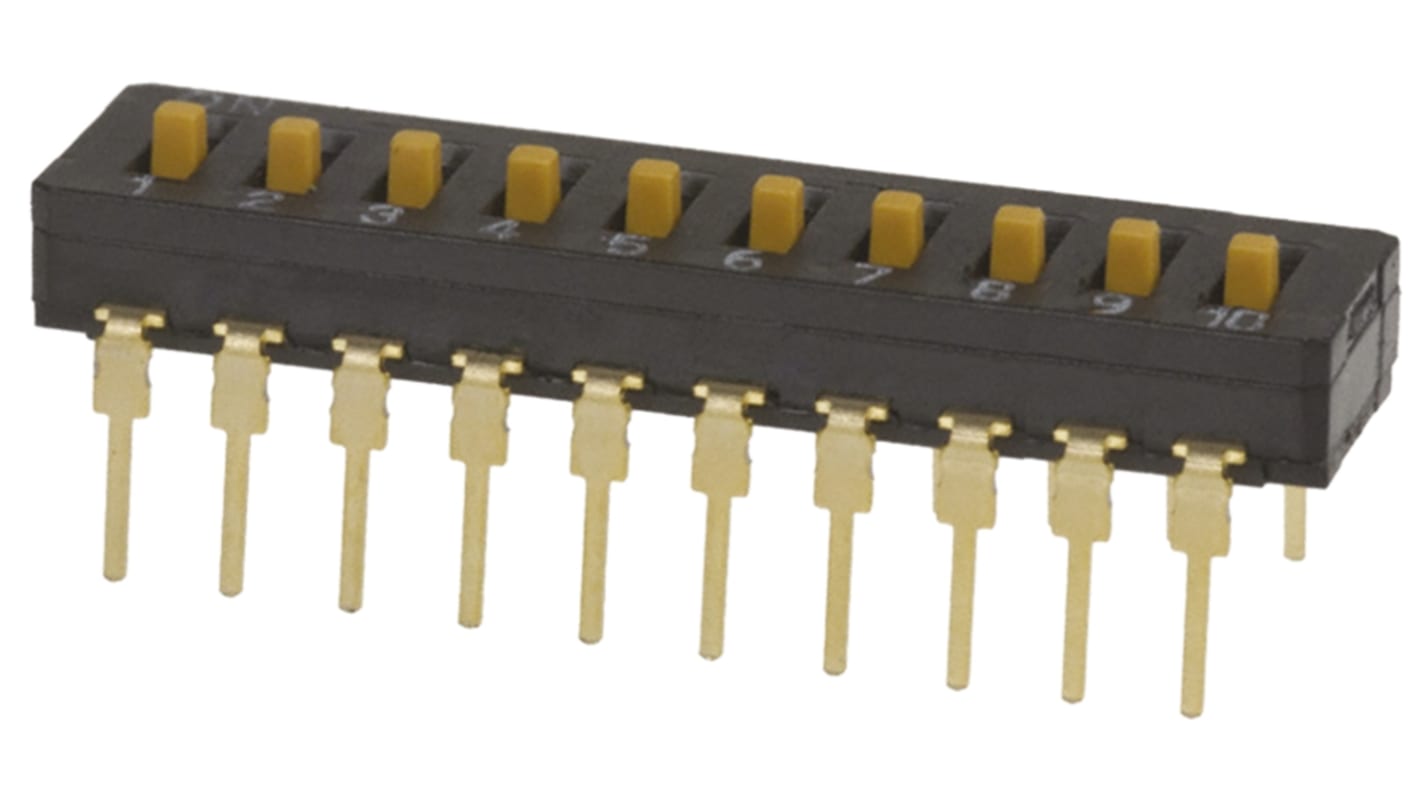

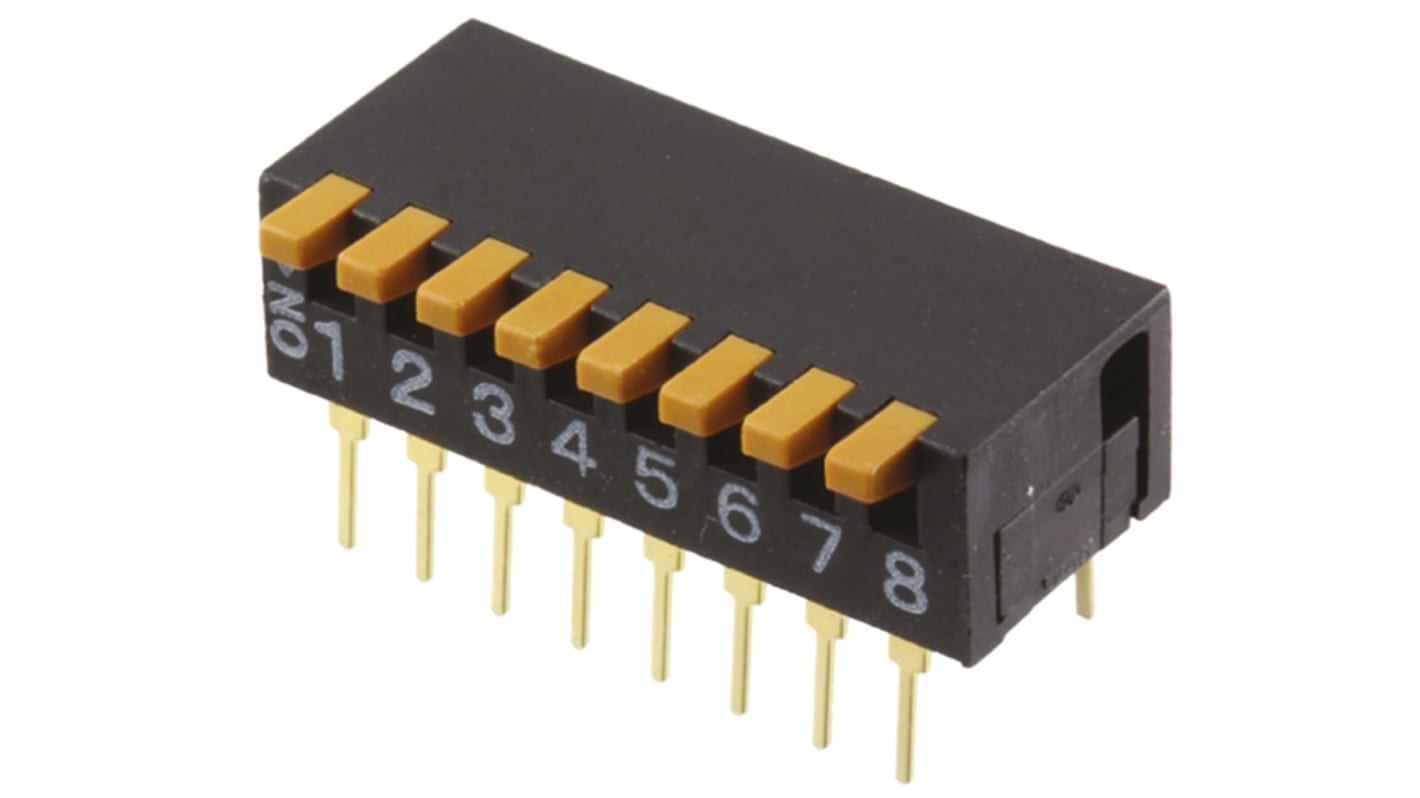

Un interruttore DIP è essenzialmente un insieme di piccoli interruttori on/off montati in un unico contenitore compatto, il cui formato è pensato per essere facilmente installato su circuiti stampati (PCB). Ogni singolo interruttore può essere attivato o disattivato per creare una specifica combinazione binaria.

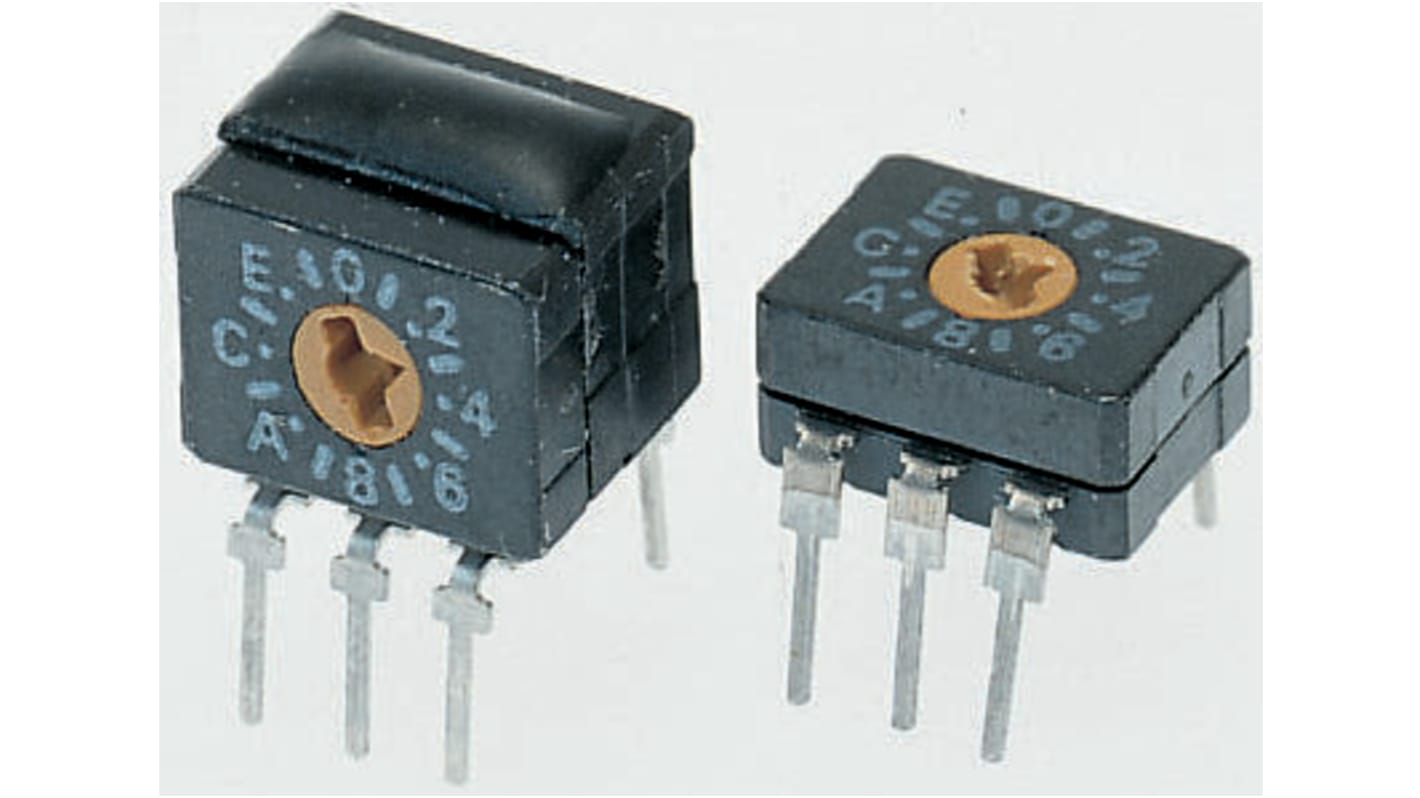

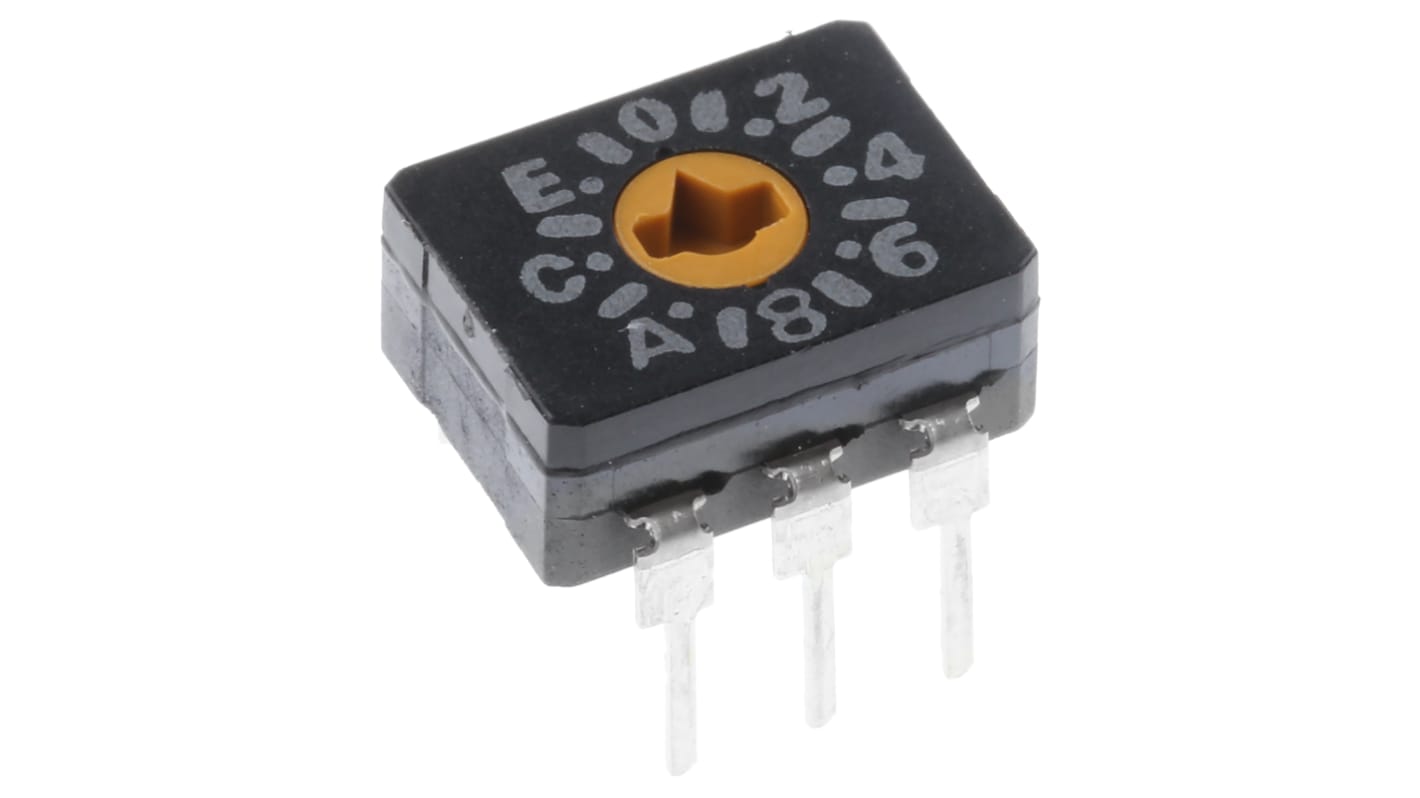

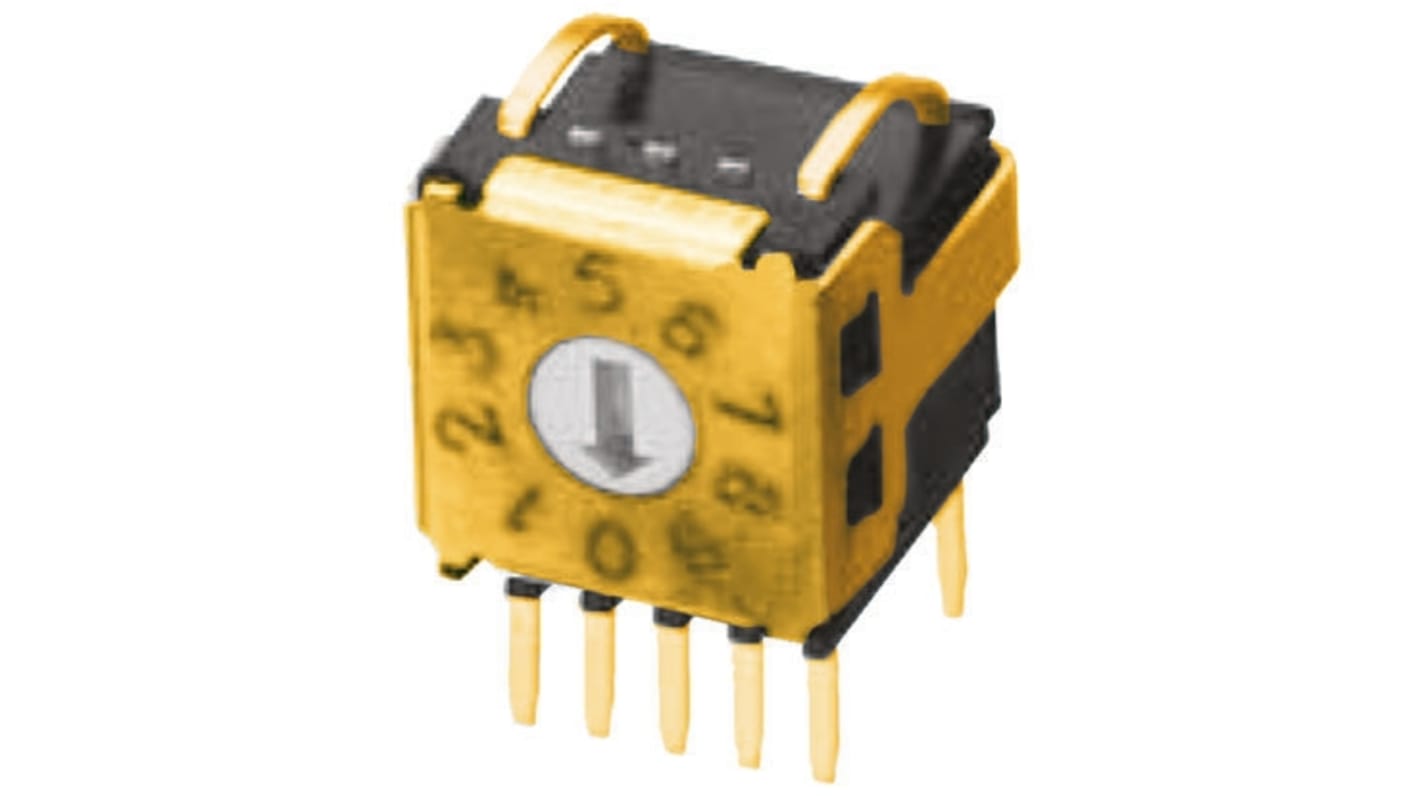

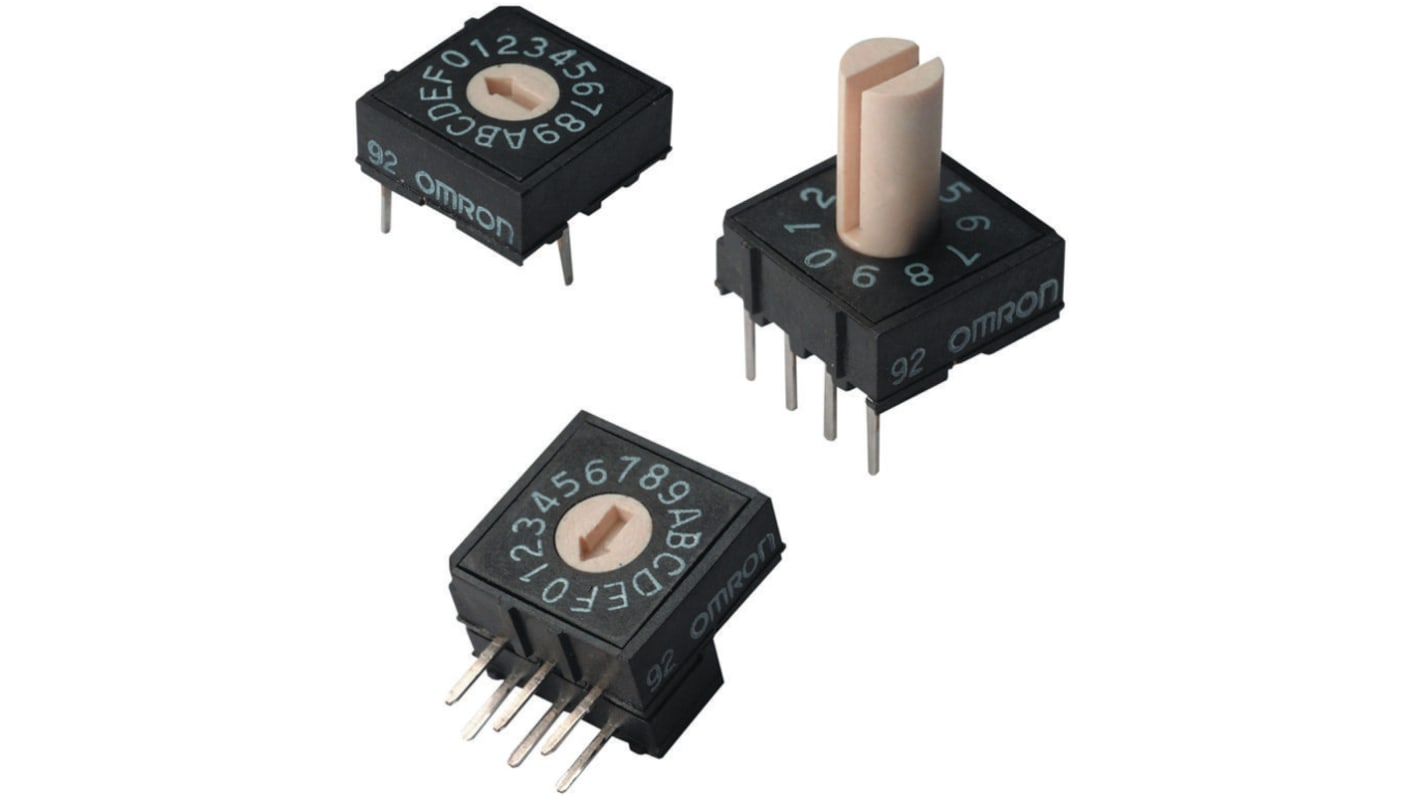

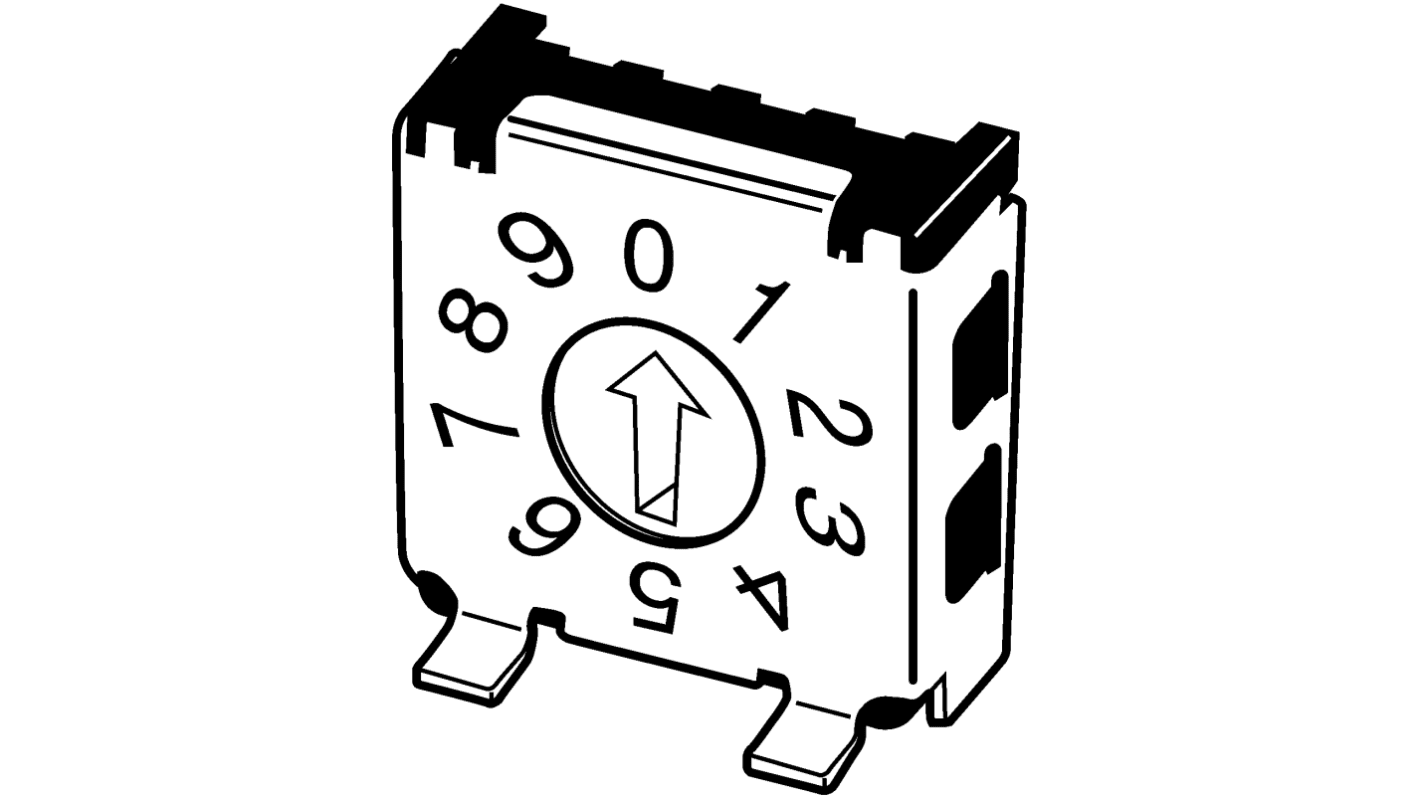

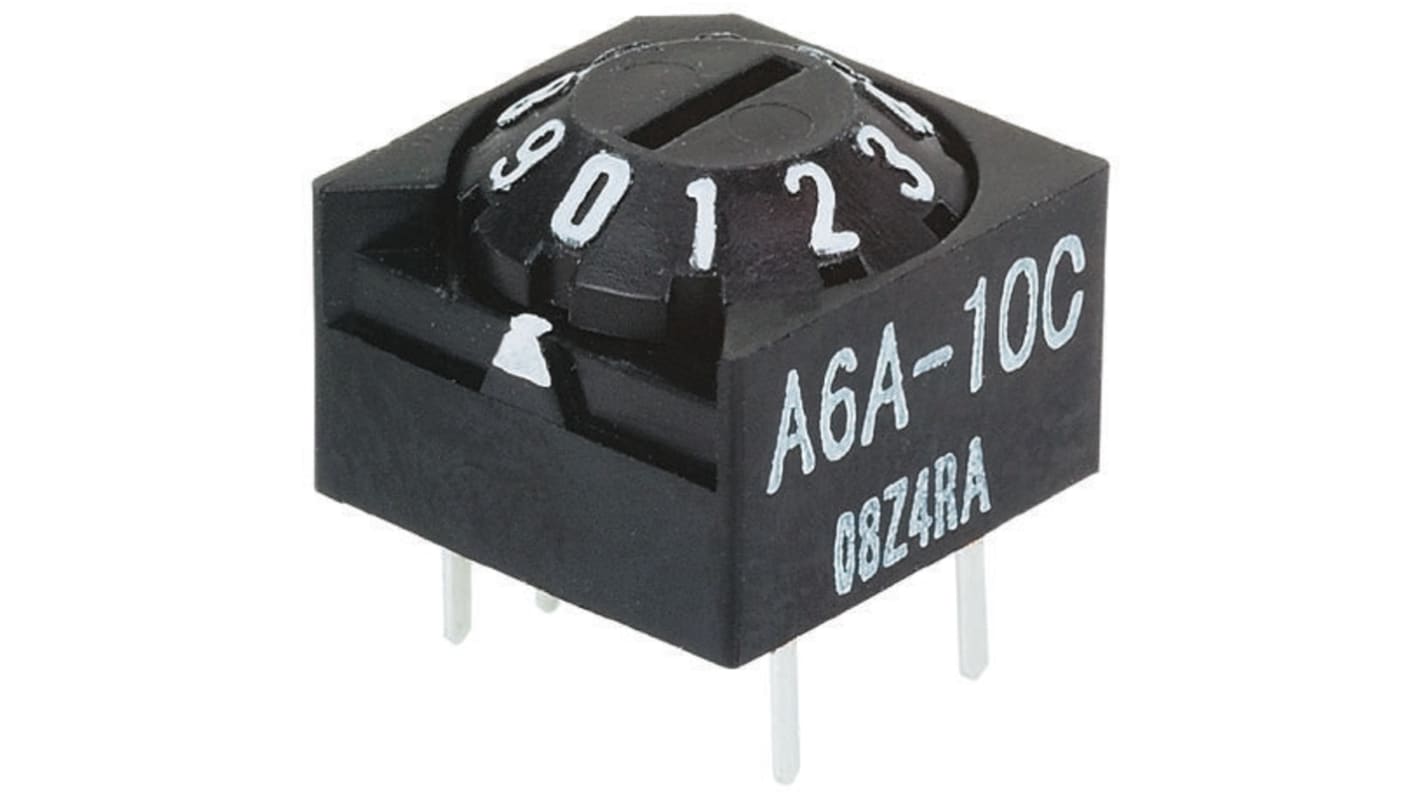

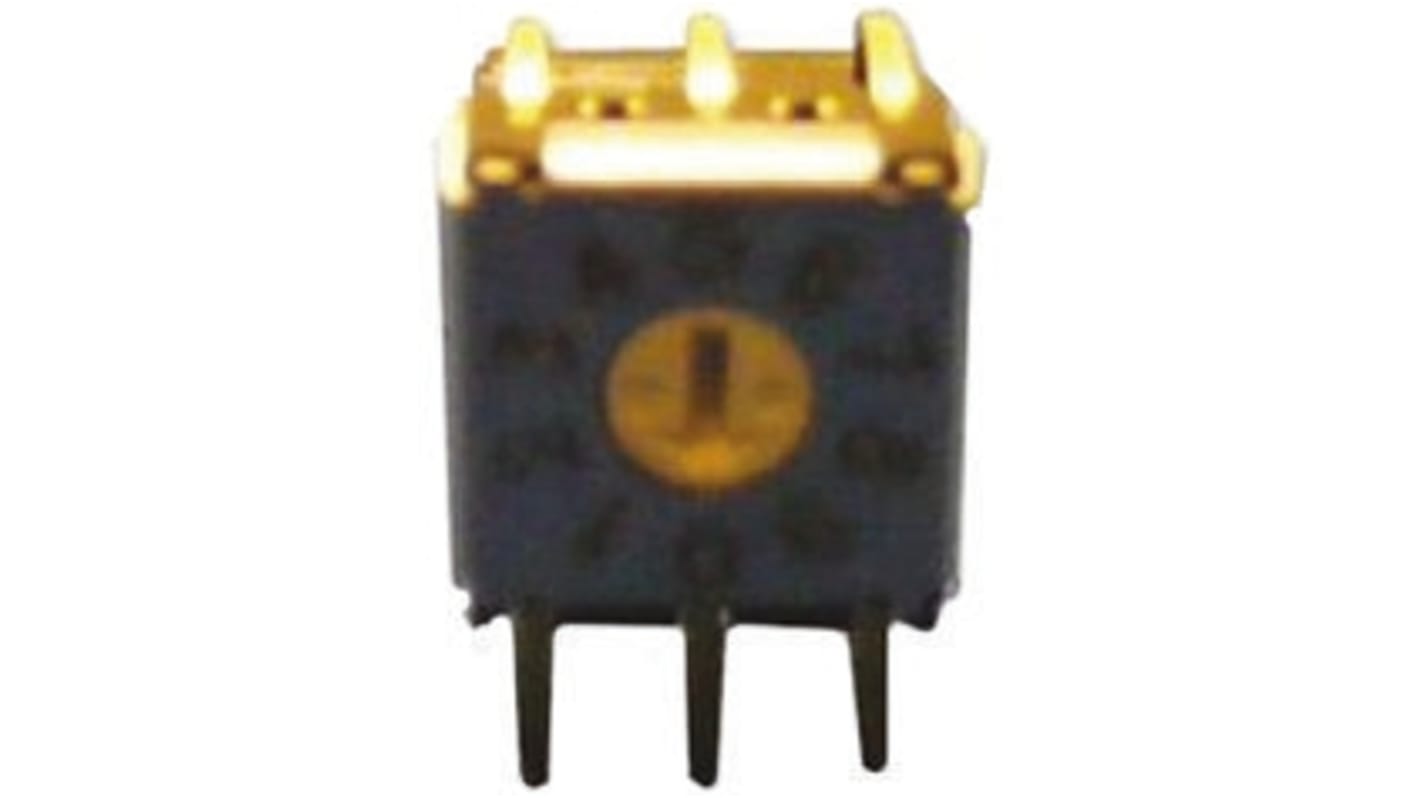

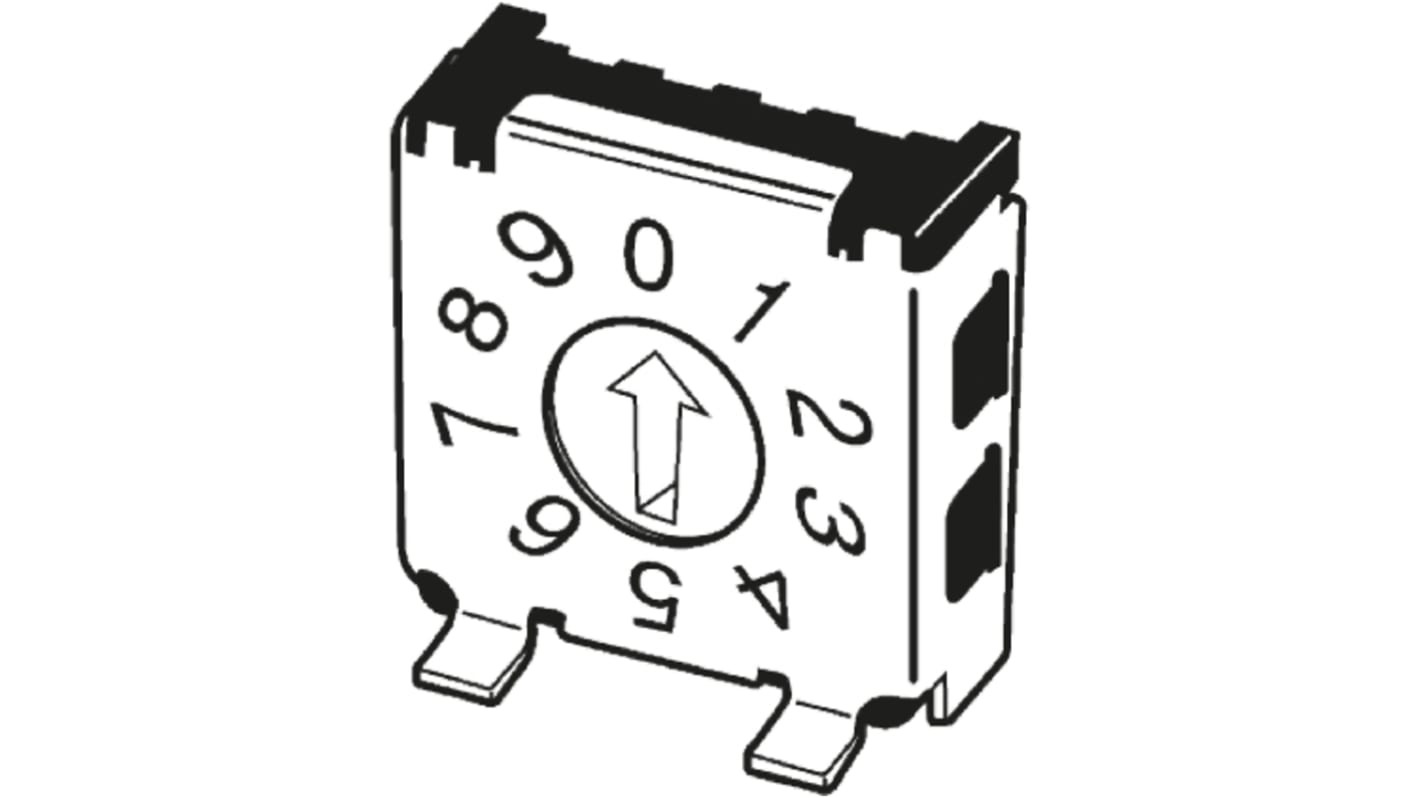

Un interruttore rotativo codificato, invece, converte la posizione angolare di una manopola o di un albero in un output digitale codificato. Ruotando l'attuatore, si seleziona una tra le diverse posizioni, e l'interruttore genera un codice corrispondente (ad esempio, binario, BCD o Gray) sui suoi terminali di uscita.
I principali vantaggi di questi componenti includono:
- Compattezza: Il loro design miniaturizzato li rende ideali per circuiti ad alta densità di componenti.
- Affidabilità: Essendo dispositivi meccanici, offrono una configurazione stabile e resistente a interferenze elettromagnetiche o errori software.
- Semplicità di installazione: Sono disponibili in versioni per montaggio a foro passante (through-hole) o superficiale (SMD), adattandosi a diversi processi produttivi.
- Configurazione "Set-and-Forget": Permettono di impostare parametri hardware che raramente necessitano di essere modificati, garantendo coerenza e stabilità al sistema.
Tipi di interruttori DIP e rotativi codificati
La scelta del componente giusto dipende dalle specifiche esigenze del progetto. Elexonik offre un'ampia gamma di modelli per coprire ogni necessità applicativa.
Interruttori DIP
Gli interruttori DIP si differenziano per numero di posizioni, tipo di attuatore e metodo di montaggio.
- Configurazioni: Sono disponibili con un numero variabile di interruttori (comunemente da 2 a 12 posizioni), permettendo di creare codici binari di diversa lunghezza. Gli attuatori possono essere a slitta (slide), a bilanciere (rocker) o a "pianoforte" (piano type).
- Opzioni di montaggio: I modelli a foro passante (Through-Hole) sono robusti e adatti a saldature manuali o ad onda, mentre le versioni a montaggio superficiale (SMD/SMT) sono preferite per processi di assemblaggio automatizzati e per la massima miniaturizzazione.
- Specifiche tecniche: Parametri chiave da considerare includono la corrente e la tensione nominale, la resistenza di contatto e la durata meccanica (numero di cicli di commutazione).
Interruttori rotativi codificati
Questi interruttori sono ideali quando è necessario selezionare una tra molte opzioni tramite un'unica interfaccia rotante.
- Tipi di codifica: L'output può essere fornito in diverse codifiche. Le più comuni sono la BCD (Binary-Coded Decimal), ideale per impostare valori numerici da 0 a 9, la binaria pura (esadecimale) per 16 posizioni, e la codifica Gray, che garantisce che tra una posizione e la successiva cambi un solo bit, evitando stati intermedi errati.

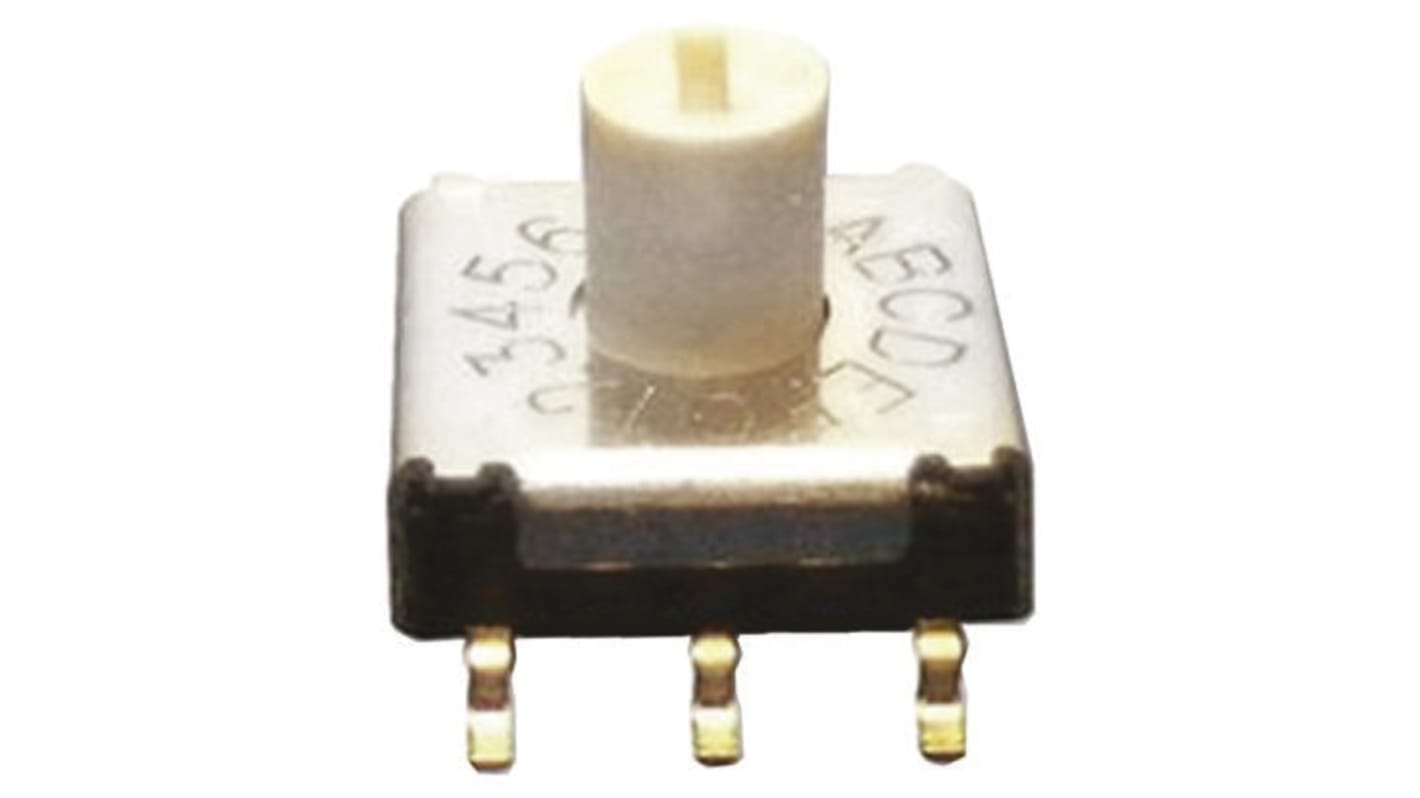

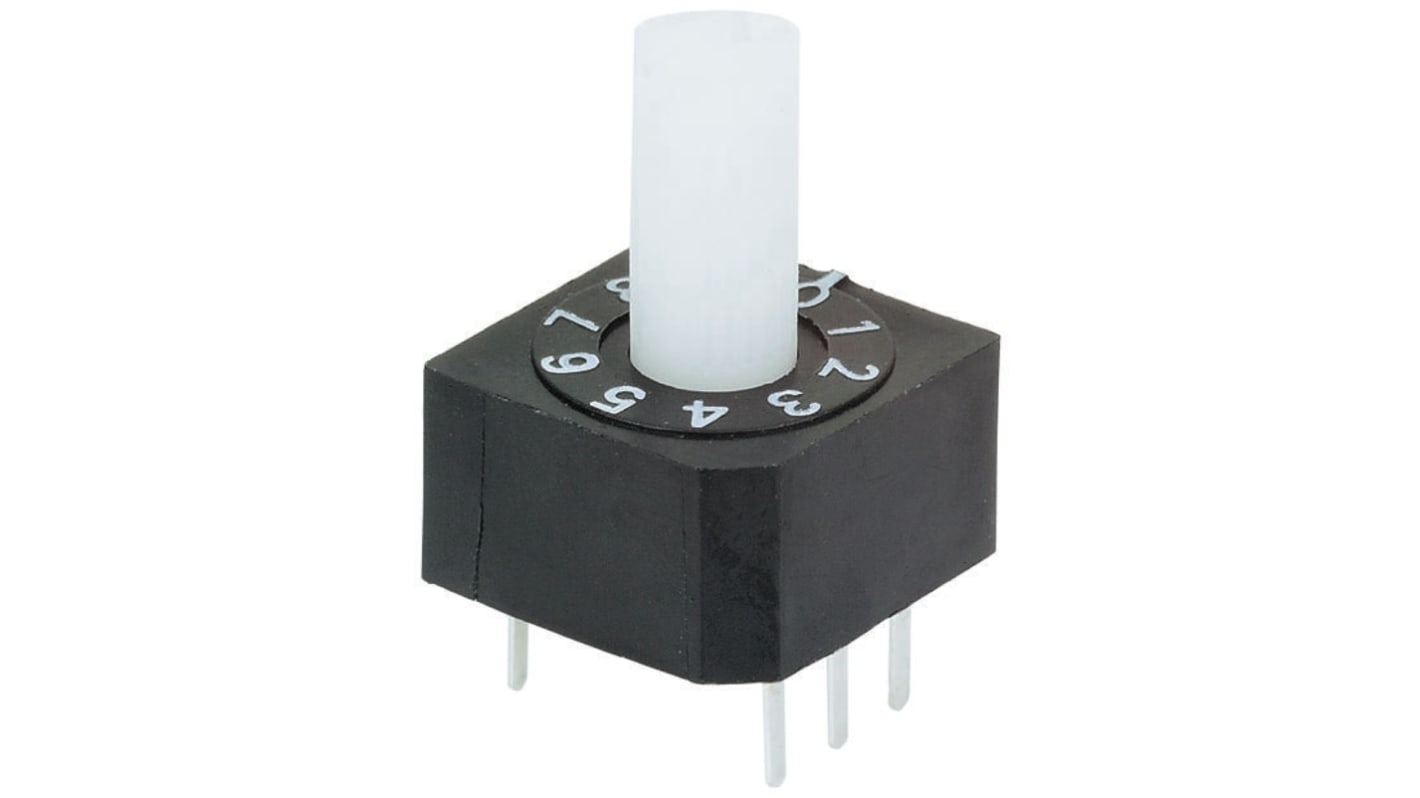

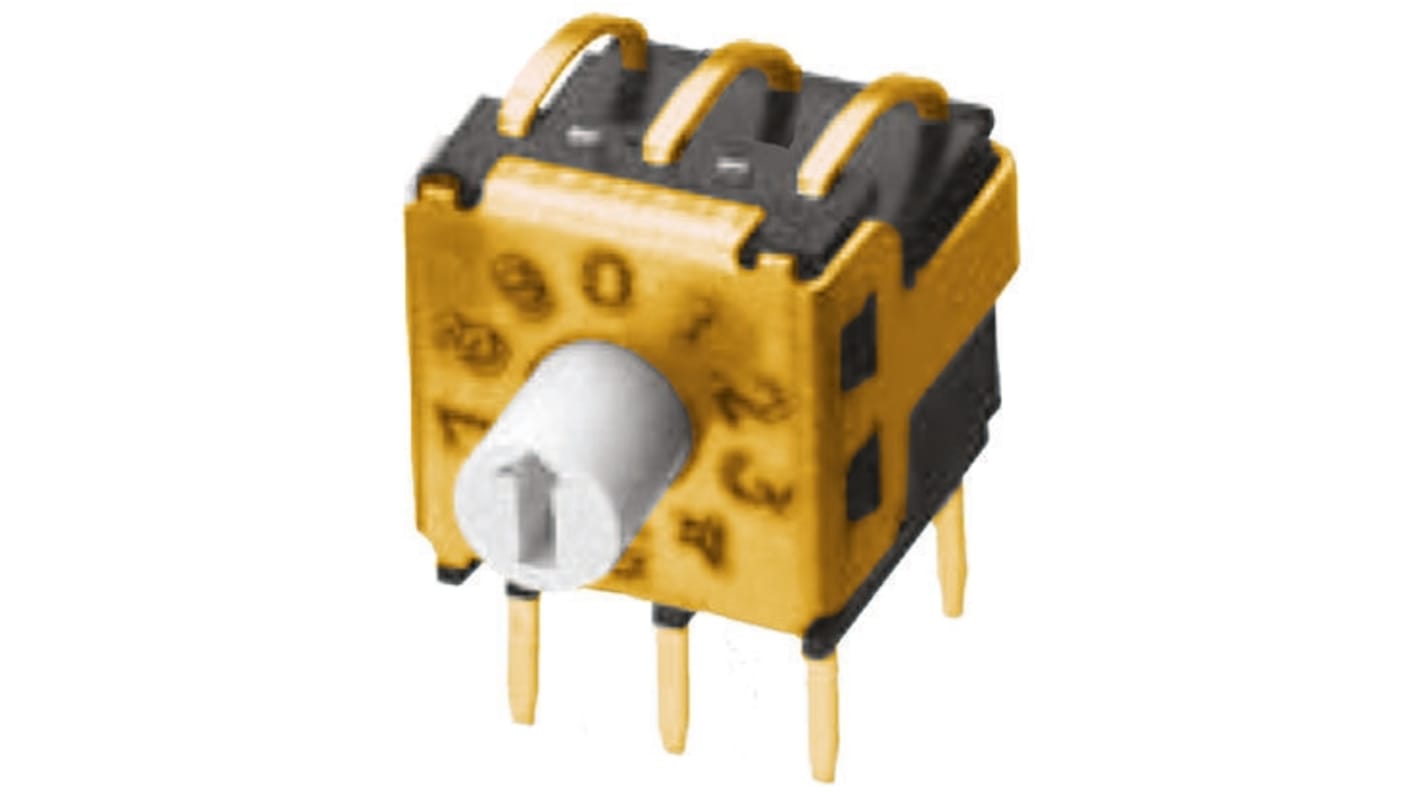

- Tipi di attuatore: Possono essere dotati di un albero per il montaggio di una manopola, di una fessura per l'azionamento tramite cacciavite (ideale per impostazioni non frequenti) o di una manopola integrata.
- Specifiche tecniche: È importante valutare il numero di posizioni (es. 10, 16), l'angolo di rotazione tra le posizioni (es. 36°, 22.5°) e le specifiche elettriche come la capacità di commutazione.
Applicazioni in automazione industriale
L'affidabilità e la precisione degli interruttori DIP e rotativi li rendono indispensabili in numerosi contesti industriali. La loro capacità di fornire un input di configurazione stabile è cruciale per il corretto funzionamento di macchinari complessi.
Alcuni esempi concreti di utilizzo includono:
- Configurazione di indirizzi: Impostazione dell'indirizzo di rete per dispositivi su bus di campo (es. Modbus, CANopen) o per moduli I/O in un sistema PLC.
- Selezione di modalità operative: Scelta della modalità di funzionamento di un inverter, di un azionamento o di una macchina utensile (es. manuale, automatico, manutenzione).
- Impostazione di parametri: Definizione di valori di soglia, guadagni o tempi in strumenti di misura, controllori di processo e schede elettroniche.
- Selezione di canali: In apparecchiature di telecomunicazione o sistemi di acquisizione dati per selezionare la frequenza o il canale di input.
Settori come la robotica, il packaging, l'automotive e la produzione di macchine automatiche fanno largo uso di questi componenti per la loro robustezza e durata, che garantiscono un funzionamento costante anche in ambienti gravosi.
Come scegliere l'interruttore DIP o rotativo codificato giusto
La selezione del componente più adatto richiede un'analisi delle necessità meccaniche, elettriche e funzionali dell'applicazione. È fondamentale considerare lo spazio disponibile sul PCB, il tipo di interazione richiesta da parte dell'operatore e le specifiche elettriche del circuito.
Questa tabella riassuntiva può aiutare a orientare la scelta:
CaratteristicaInterruttori DIPInterruttori Rotativi CodificatiConfigurazioneSerie di interruttori individuali (on/off)Selettore rotante a più posizioniInterfaccia UtenteAzionamento di singoli interruttoriRotazione di una manopola o alberoSpazio RichiestoMolto compatto su PCB, basso profiloRichiede spazio sul pannello per l'attuatoreTipo di CodificaBinaria (ogni switch è un bit)BCD, Esadecimale, GrayUso TipicoImpostazioni "set-and-forget" interne al dispositivoSelezione di funzioni da parte dell'operatore
Per una scelta informata, si consiglia sempre di consultare i datasheet e i manuali tecnici dei prodotti, dove sono riportate tutte le specifiche dimensionali, elettriche e di performance. Il nostro supporto tecnico è a disposizione per assistere nella scelta del componente più idoneo.
Marchi e produttori
La qualità e l'affidabilità di un componente sono fondamentali per garantire la longevità e la sicurezza di un impianto. Per questo motivo, Elexonik seleziona solo i migliori marchi del settore, noti per i loro elevati standard produttivi.
Nel nostro catalogo puoi trovare interruttori DIP e rotativi codificati di produttori leader come:
- C&K: Riconosciuto per l'alta affidabilità e la vasta gamma di soluzioni di commutazione per applicazioni critiche.
- Nidec Copal Electronics: Specializzato in componenti di precisione, offre interruttori compatti e performanti per l'elettronica industriale.
- Knitter-Switch: Propone un eccellente rapporto qualità-prezzo e un'ampia varietà di interruttori adatti a molteplici settori.
- TE Connectivity: Leader globale nelle soluzioni di connettività, i cui prodotti sono progettati per resistere in ambienti industriali difficili.
- Grayhill: Noto per i suoi interruttori rotativi di alta qualità e per le interfacce uomo-macchina intuitive e durature.
Affidarsi a componenti di qualità è il primo passo per costruire sistemi di automazione efficienti e durevoli. Che tu stia progettando un nuovo quadro elettrico, effettuando la manutenzione di un macchinario o sviluppando una scheda elettronica, la scelta del giusto interruttore è un dettaglio che fa la differenza.
Esplora il nostro catalogo online per trovare l'interruttore DIP o rotativo codificato perfetto per le tue esigenze o contatta il nostro team tecnico per una consulenza personalizzata.
