Interruttori a fune

8 prodotti

Visualizzi 1 - 8 di 8 prodotti

Nei nastri trasportatori, nelle linee di assemblaggio e negli impianti con aree di pericolo estese, l'interruttore a fune è il dispositivo che consente di attivare l'arresto di emergenza da qualsiasi punto lungo il percorso della macchina, indipendentemente dalla posizione dell'operatore. Elexonik distribuisce interruttori a fune per applicazioni industriali standard e gravose, selezionati tra i brand tecnici più affidabili del settore, con disponibilità a magazzino e spedizione tramite corriere espresso. I tecnici di Elexonik supportano installatori, manutentori e responsabili acquisti nella verifica della configurazione corretta prima di processare l'ordine: dalla lunghezza della fune al tipo di reset, fino alla compatibilità con il livello di sicurezza richiesto dall'impianto.

Gli interruttori a fune appartengono alla categoria Interruttori a fune e componenti, a sua volta parte della macrocategoria Interruttori e Pulsanti del catalogo Elexonik. Ordina online o contattaci per ricevere assistenza tecnica pre-vendita dedicata.

Visualizzi 1 - 8 di 8 prodotti

Cosa sono gli interruttori a fune e come funzionano

Un interruttore a fune è un dispositivo di comando di sicurezza che attiva un contatto elettrico - normalmente chiuso - quando la fune cui è collegato viene tirata, allentata o si spezza. Il principio di funzionamento si basa sulla variazione di tensione meccanica sulla fune: qualsiasi condizione anomala, inclusa la rottura del cavo stesso, genera un segnale di apertura del circuito e provoca l'arresto della macchina o del tratto di impianto controllato.

Questo comportamento fail-safe, in cui anche la rottura del mezzo di trasmissione genera l'arresto, è alla base della loro diffusione massiccia come dispositivi di arresto di emergenza su linee continue. A differenza di un pulsante di emergenza fisso, l'interruttore a fune copre una lunghezza lineare indefinita di percorso: l'operatore può intervenire da qualsiasi punto raggiungibile dalla fune, senza dover raggiungere un punto specifico del pannello.

Azionamento unilaterale e bilaterale

I modelli con azionamento unilaterale consentono il tiro della fune in un'unica direzione e sono tipicamente impiegati su tratti di impianto brevi o con accesso operativo da un solo lato. I modelli con azionamento bilaterale permettono invece la trazione da entrambi i lati dell'asse longitudinale, coprendo installazioni più ampie in cui il personale si trova su entrambi i lati della linea. La scelta tra le due configurazioni dipende dalla geometria dell'impianto e dalla posizione degli operatori rispetto al percorso della macchina: è un parametro che va definito in fase di progettazione del sistema di sicurezza, non in fase di ordine.

Come scegliere l'interruttore a fune corretto

La selezione di un interruttore a fune richiede la verifica di un insieme di parametri tecnici specifici dell'impianto. Affidarsi al nome del fornitore precedente senza controllare la configurazione completa è uno degli errori più frequenti in fase di sostituzione. Il team Elexonik, quando riceve una richiesta di ricambio per questa categoria, richiede sistematicamente la verifica di almeno tre elementi: il tipo di reset, il grado di protezione IP e la lunghezza massima della fune prevista per quell'installazione.

Checklist operativa prima dell'ordine

Lunghezza della fune: misura il tratto lineare da coprire e aggiungi un margine del 10-15% per il tensionamento. Verifica se il modello selezionato prevede la fune inclusa o se va ordinata separatamente tra i cavi per interruttori a fune.
Tipo di reset: identifica se l'impianto richiede il ripristino manuale tramite pulsante o tramite leva. Il reset automatico non è ammesso sugli interruttori utilizzati per arresto di emergenza secondo EN ISO 13850: il ripristino deve essere un atto deliberato dell'operatore.
Grado di protezione IP: verifica l'ambiente di installazione. Per ambienti con polvere, lavaggi o liquidi, considera almeno IP65; per installazioni esposte a getti diretti o immersioni temporanee valuta IP67 o IP69K. La custodia in acciaio inox è indicata per ambienti aggressivi o alimentari.
Numero e tipo di contatti: verifica quanti contatti normalmente aperti (NA) e normalmente chiusi (NC) richiede il circuito di sicurezza. Molti sistemi di controllo richiedono una combinazione specifica per la funzione di monitoraggio del canale di sicurezza.
Forza di trazione: controlla la forza di attivazione minima richiesta dal modello: deve essere compatibile con la capacità fisica degli operatori che potrebbero dover usare il dispositivo in condizioni di emergenza.
Temperatura di esercizio: verifica il range termico dell'ambiente. Le versioni standard coprono tipicamente da -25 °C a +70 °C, ma ambienti con escursioni termiche fuori range richiedono versioni specifiche.
Ambiente Ex: se l'interruttore deve essere installato in zone a rischio di esplosione classificate ATEX, seleziona esclusivamente modelli certificati per la zona specifica (Zona 1, Zona 2 o equivalenti polveri). Non è sufficiente che la custodia sia robusta: la certificazione deve essere esplicita e documentata.

Tipologie di interruttori a fune disponibili

Modelli per arresto di emergenza

Sono i modelli progettati specificamente per la funzione di arresto di emergenza secondo EN ISO 13850 e IEC 60947-5-5. Caratteristiche fondamentali: apertura positiva dei contatti NC anche in caso di rottura della molla interna, reset manuale obbligatorio (a pulsante o a leva), segnalazione visiva dello stato dell'interruttore (indicatore di intervento). Questi modelli sono la scelta obbligata ogni volta che l'interruttore a fune deve essere parte di un circuito di sicurezza funzionale classificato. Non è ammesso l'uso di modelli generici non certificati per questa applicazione.

Chi lavora su linee di produzione sa che la documentazione del dispositivo di arresto di emergenza deve essere disponibile durante le ispezioni di conformità: per questo Elexonik fornisce, su richiesta, la documentazione tecnica e le schede di conformità dei modelli disponibili a catalogo. Puoi richiederle al momento dell'ordine o contattando il team prima dell'acquisto.

Modelli per applicazioni standard e gravose

Non tutte le installazioni richiedono dispositivi certificati per la funzione di arresto di emergenza. In molte applicazioni di processo - dove l'interruttore a fune serve a rilevare una condizione anomala meccanica, come lo slittamento di un nastro o la presenza di un corpo estraneo - si utilizzano modelli con custodia in plastica rinforzata o in metallo, senza i requisiti di apertura positiva obbligatoria. In questi casi il criterio di selezione si sposta sulla robustezza meccanica, sulla resistenza agli agenti ambientali e sulla facilità di manutenzione.

I modelli con custodia in acciaio inox con grado IP69K sono impiegati in impianti di trasformazione alimentare e farmaceutica, dove i cicli di lavaggio ad alta pressione sono routinari e la resistenza alla corrosione è un requisito primario. Per queste applicazioni, Schmersal offre una gamma consolidata con certificazioni specifiche per settori regolamentati, disponibile nel catalogo Elexonik con supporto tecnico pre-vendita per la verifica della variante corretta.

Interruttori a fune per ambienti Ex

Le zone classificate ATEX richiedono dispositivi certificati secondo la direttiva 2014/34/UE. Un interruttore a fune installato in Zona 1 o Zona 2 (gas) o nelle zone equivalenti per polveri deve riportare esplicitamente in targa il codice di certificazione Ex, la categoria e il gruppo di gas o polveri per cui è approvato. L'uso di un dispositivo non certificato in zona classificata è una non conformità grave con implicazioni dirette sulla responsabilità dell'installatore e del responsabile della sicurezza dell'impianto.

Applicazioni tipiche degli interruttori a fune

I nastri trasportatori industriali sono il contesto di impiego più diffuso: l'interruttore a fune viene installato lateralmente lungo il percorso del nastro, con la fune tesa parallelamente al bordo. Qualsiasi operatore che si trovi lungo la linea può intervenire tirando la fune nel punto più vicino alla propria posizione. Questa configurazione è standard negli impianti logistici, nelle linee di imbottigliamento, nei cementifici e nelle acciaierie.

Le macchine utensili di grandi dimensioni - presse, centri di lavoro a portale, rettificatrici a banco lungo - utilizzano spesso interruttori a fune perimetrali come integrazione dei sistemi di sicurezza fissi, specialmente nelle aree in cui le barriere immateriali non sono applicabili per ragioni geometriche o operative.

Gli impianti di produzione con aree di accesso estese, come le linee di verniciatura a polvere o i forni industriali con trasporto su monorotaia, impiegano interruttori a fune come presidio di sicurezza lungo i tratti in cui l'operatore accompagna il prodotto attraverso fasi successive di lavorazione.

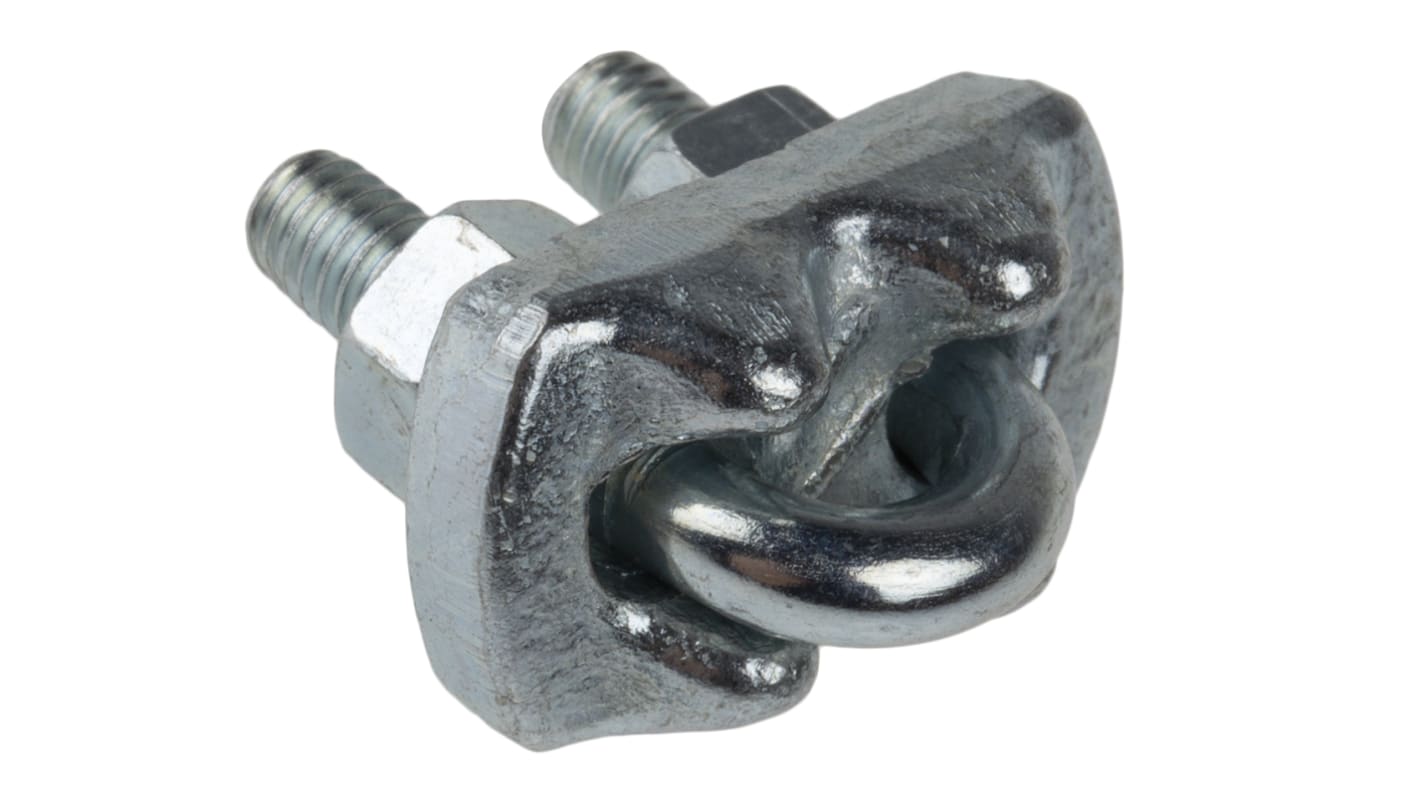

Accessori, cavi e componenti di tensionamento

Un interruttore a fune funziona correttamente solo se la fune è tesa in modo uniforme lungo tutto il percorso. Il dimensionamento scorretto del sistema di tensionamento è una delle cause più frequenti di interventi non voluti o, al contrario, di mancato intervento in condizioni di emergenza. I componenti per il tensionamento dei cavi - tenditori, carrucole di rinvio e staffe di supporto - fanno parte del sistema e devono essere selezionati in funzione della lunghezza totale della fune e del numero di cambi di direzione previsti.

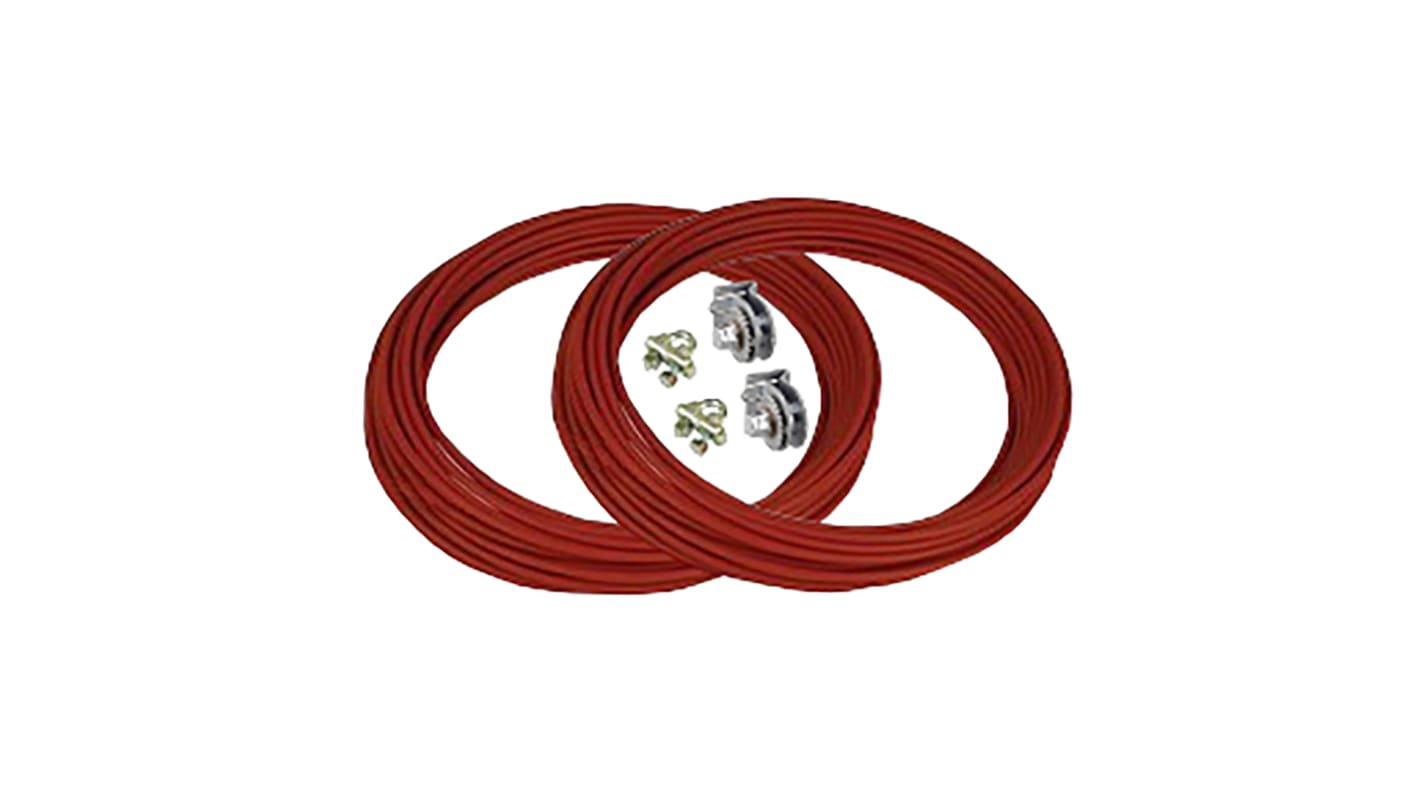

I cavi per interruttori a fune disponibili a catalogo sono selezionati per resistenza alla trazione, flessibilità e durabilità in ambienti industriali. La scelta del diametro e del materiale del cavo deve tenere conto della lunghezza del tratto, della forza di attivazione dell'interruttore e delle condizioni ambientali (temperatura, umidità, presenza di agenti chimici).

In aggiunta agli interruttori a fune, il catalogo Elexonik include soluzioni complementari per la sicurezza della macchina: gli interruttori di interblocco di sicurezza e i pulsanti di arresto di emergenza completano la gamma dei dispositivi di comando di sicurezza per impianti che richiedono una copertura perimetrale integrata.

Normative di riferimento e conformità

La norma EN ISO 13850 definisce i requisiti di progettazione dei dispositivi di arresto di emergenza, inclusi gli interruttori a fune utilizzati con questa funzione. Stabilisce i principi fondamentali: azionamento diretto, apertura positiva dei contatti, reset manuale obbligatorio, colore rosso dell'attuatore su fondo giallo. La norma IEC 60947-5-5 definisce invece i requisiti tecnici specifici per gli interruttori a fune come dispositivi di commutazione elettromeccanica, inclusi i requisiti di apertura positiva e le prove di durabilità meccanica.

Per le zone a rischio di esplosione, la certificazione ATEX secondo la direttiva 2014/34/UE è il riferimento obbligatorio. I prodotti certificati riportano il marchio Ex seguito dal codice che identifica la categoria, il gruppo e la classe di temperatura: questi dati devono essere verificati rispetto alla classificazione ATEX della zona di installazione prima di procedere all'acquisto. Il team Elexonik supporta questa verifica per i clienti che ne fanno richiesta prima dell'ordine.

I brand presenti nel catalogo Elexonik per questa categoria - tra cui ABB, Schneider Electric e Siemens - sono selezionati sulla base della completezza della documentazione tecnica, della tracciabilità delle certificazioni e della disponibilità di documentazione per le ispezioni di conformità. Questo non è un criterio secondario per chi deve dimostrare la conformità dell'impianto a un ente di ispezione.

Errori frequenti nella selezione e sostituzione

L'errore che il team Elexonik rileva con maggiore frequenza riguarda la sostituzione di interruttori a fune senza verificare il tipo di reset del modello precedente. Chi sostituisce un dispositivo a reset a leva con un modello a reset a pulsante - o viceversa - si trova spesso a fare marcia indietro perché l'impianto non riprende il funzionamento nel modo atteso dagli operatori. Il tipo di reset non è un dettaglio secondario: incide sulla procedura di ripristino dopo ogni intervento e deve essere coerente con le istruzioni operative della macchina.

Un secondo problema ricorrente riguarda la lunghezza della fune: si tende a ordinare la stessa lunghezza del cavo sostituito senza considerare che il percorso potrebbe essere stato modificato nel corso della vita dell'impianto. Il risultato è una fune troppo corta, impossibile da tensionare correttamente, o troppo lunga, con eccessive cadute intermedie che generano interventi non voluti. Prima di ordinare, verifica sempre la lunghezza effettiva del percorso con un metro, non basandoti sull'etichetta del dispositivo precedente.

Un terzo caso riguarda la selezione di modelli con custodia in plastica per ambienti in cui il lavaggio con idropulitrice è prassi routinaria. Anche un IP65 dichiarato può non essere sufficiente se il dispositivo è esposto direttamente al getto: in questi contesti si scende troppo spesso verso IP67 o IP69K solo dopo il primo guasto da infiltrazione.

Domande frequenti sugli interruttori a fune

Come si verifica che un interruttore a fune sia adatto alla funzione di arresto di emergenza?

L'interruttore deve essere certificato secondo IEC 60947-5-5 con apertura positiva dei contatti normalmente chiusi e deve prevedere il reset manuale obbligatorio. Non è sufficiente che il dispositivo interrompa il circuito quando la fune viene tirata: in caso di rottura della molla interna o del meccanismo di scatto, i contatti NC devono aprire comunque. Questa caratteristica, definita "apertura positiva", deve essere dichiarata esplicitamente nella documentazione tecnica del prodotto. Un interruttore generico senza questa certificazione non soddisfa i requisiti di EN ISO 13850 per la funzione di arresto di emergenza.

Quale lunghezza massima di fune si può gestire con un singolo interruttore?

La lunghezza massima dipende dal modello: i dispositivi di fascia standard coprono tipicamente da 30 a 50 metri di fune per lato in configurazione bilaterale, mentre i modelli ad azionamento pesante possono arrivare a 75-100 metri complessivi. Superare la lunghezza massima dichiarata dal costruttore provoca un tensionamento insufficiente e aumenta il rischio di mancato intervento. Se il percorso da coprire supera la capacità di un singolo interruttore, la soluzione corretta è installare più unità in serie lungo il percorso, non allungare la fune oltre i limiti. Contattaci prima dell'ordine per verificare la configurazione ottimale in funzione delle dimensioni del tuo impianto.

Gli accessori come carrucole e tenditori devono essere dello stesso produttore dell'interruttore?

In linea generale no, ma la compatibilità dimensionale e meccanica deve essere verificata. Il diametro del cavo, la forza di attivazione e il tipo di terminale di fissaggio devono essere compatibili tra l'interruttore e gli accessori di tensionamento. Alcuni costruttori raccomandano esplicitamente l'uso dei propri accessori per non invalidare la certificazione del dispositivo in configurazioni di sicurezza funzionale. I componenti di tensionamento disponibili nel catalogo Elexonik sono selezionati per compatibilità con i modelli di interruttore a fune trattati: il team verifica la compatibilità su richiesta prima di processare l'ordine.

Elexonik fornisce supporto per identificare il modello sostitutivo di un interruttore fuori produzione?

Sì. È uno dei casi più frequenti che gestiamo su questa categoria. Quando un cliente ci contatta con il codice di un interruttore a fune fuori produzione, il team verifica la disponibilità di equivalenti tecnici compatibili, controllando tipo di reset, configurazione dei contatti, grado di protezione e forza di attivazione. In molti casi il modello sostitutivo esiste nella gamma attuale del costruttore originale o di un brand equivalente presente a catalogo. Puoi inviare il codice del tuo dispositivo tramite la pagina contatti o direttamente via WhatsApp per ricevere supporto tecnico pre-vendita.

Supporto tecnico, spedizioni e garanzia

Elexonik lavora con installatori, responsabili di manutenzione e uffici acquisti di aziende industriali che devono scegliere o sostituire dispositivi di sicurezza in tempi spesso stretti. Per gli interruttori a fune - una categoria in cui la configurazione sbagliata ha conseguenze dirette sulla conformità dell'impianto - il supporto tecnico pre-vendita non è un'opzione accessoria: è parte del servizio. Il team verifica la compatibilità tra il modello selezionato e i requisiti dell'impianto prima di confermare l'ordine, e supporta la lettura del codice prodotto per identificare la variante corretta tra quelle disponibili.

Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in funzione della disponibilità dei prodotti. Per componenti con disponibilità immediata a magazzino, i tempi sono generalmente nella fascia più rapida. È possibile verificare la disponibilità prima dell'ordine contattandoci tramite la pagina contatti.

Su tutti i prodotti si applicano le condizioni di vendita pubblicate sul sito, che includono le garanzie previste dalla normativa e le modalità di gestione dei resi e delle non conformità. Per chi deve documentare l'acquisto di un componente di sicurezza, emettiamo regolare fattura con riferimento al codice prodotto e al brand. Puoi conoscere meglio la nostra realtà visitando la pagina chi siamo.

Elexonik offre anche un servizio di riparazione e assistenza tecnica su componenti industriali: se hai un interruttore a fune danneggiato che potrebbe essere recuperato prima di procedere alla sostituzione, puoi approfondire il servizio nella pagina dedicata alle riparazioni. Per qualsiasi altra necessità tecnica o commerciale, il team è raggiungibile anche su WhatsApp per supporto diretto.
