Sensori per fibre ottiche
4 prodotti
Visualizzi 1 - 4 di 4 prodotti
Negli impianti dove i disturbi elettromagnetici compromettono l'affidabilità dei sensori tradizionali, i sensori per fibre ottiche rappresentano la soluzione tecnica più adatta: trasmettono il segnale in forma luminosa, risultando intrinsecamente immuni alle interferenze EMI, alle scariche elettrostatiche e ai campi magnetici intensi generati da inverter, motori e azionamenti elettrici. Elexonik mette a disposizione di installatori, manutentori e responsabili acquisti un catalogo strutturato di sensori per fibre ottiche - amplificatori con fibra separata, teste di rilevamento a barriera e riflessivi, fibre per spazi ristretti e applicazioni ad alta temperatura - selezionati tra i principali brand del settore e disponibili con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi.
Questa categoria fa parte della struttura più ampia di Sensori disponibile su Elexonik, all'interno del catalogo Controllo e Automazione. Il team tecnico supporta i clienti nella verifica della compatibilità tra amplificatore e fibra, nella lettura delle sigle prodotto e nella selezione della variante corretta prima di confermare l'ordine: un servizio di consulenza pre-vendita pensato per chi non può permettersi di ricevere un componente sbagliato.
Come funziona un sensore per fibre ottiche e quando è la scelta corretta
Un sistema a fibra ottica per il rilevamento industriale è composto da due elementi distinti: l'amplificatore, che genera e analizza il segnale luminoso, e la testa di rilevamento in fibra, che trasporta la luce verso il punto di misura e ne raccoglie il ritorno. Questa separazione ha un vantaggio pratico fondamentale: l'amplificatore, che contiene tutta l'elettronica sensibile, può essere installato in una zona protetta del quadro, mentre la sola fibra - compatta, flessibile e priva di circuiti attivi - viene posizionata nell'area operativa, anche se soggetta a vibrazioni, umidità, solventi o temperature elevate.
La tecnologia a fibra ottica diventa la scelta obbligata in tre scenari tipici: impianti con forti interferenze elettromagnetiche (celle di saldatura, quadri con inverter ad alta frequenza di commutazione, linee di induzione), applicazioni in spazi fisicamente inaccessibili a un sensore standard (interstizi tra lamiere, aree di iniezione di materie plastiche, guide di trasporto su micro-passo) e ambienti con temperature operative che superano i limiti delle teste tradizionali in plastica. In questi contesti, la fibra ottica non è semplicemente un'alternativa: è spesso l'unica soluzione tecnicamente praticabile.
Principali tipologie disponibili a catalogo
Le teste a barriera impiegano due elementi separati - emettitore e ricevitore posti su lati opposti - per rilevare l'interruzione del fascio luminoso. Sono indicate per il rilevamento di oggetti trasparenti o semi-trasparenti, per la verifica di presenza su nastri di confezionamento e per il conteggio ad alta frequenza. Le teste riflessive utilizzano un unico elemento con emettitore e ricevitore affiancati: rilevano la presenza per riflessione diffusa sull'oggetto (sensori di prossimità) o per riflessione su un retroriflettore dedicato (sensori retroriflessivi). Questa seconda configurazione garantisce portate maggiori e una risposta più stabile in presenza di superfici a bassa riflettività.
Per il rilevamento di vibrazioni e deformazione meccanica, i sensori di vibrazione a fibra ottica operano senza parti in movimento e senza alimentazione elettrica nel punto di misura, rendendoli adatti a zone ATEX e ad ambienti con rischio di esplosione dove i sensori di vibrazione convenzionali richiederebbero barriere zener o isolatori galvanici dedicati. La scelta tra le diverse configurazioni dipende dall'applicazione specifica: il team Elexonik supporta concretamente questa verifica prima dell'ordine.
Come scegliere il sensore per fibre ottiche corretto: criteri operativi di selezione
La selezione di un sistema a fibra ottica richiede una sequenza di verifiche che va oltre la semplice scelta del modello. Chi ha già fatto questa selezione su impianti reali sa che saltare anche uno solo di questi passaggi porta quasi sempre a incompatibilità o a prestazioni inferiori alle attese.
Criteri di verifica prima dell'ordine
Verifica la compatibilità tra amplificatore e fibra. Non tutte le fibre sono intercambiabili tra amplificatori di marche o gamme diverse. Il diametro del nucleo della fibra (tipicamente 0,5 mm, 1 mm o superiore), il connettore di attacco e il tipo di terminazione devono corrispondere alle specifiche dell'amplificatore. Ordina sempre fibra e amplificatore verificando la compatibilità dichiarata dal produttore, non solo la somiglianza visiva del connettore.
Controlla la portata effettiva in funzione della superficie rilevata. La portata nominale dichiarata nelle specifiche si riferisce a condizioni standard (superficie bianca, coefficiente di riflessione elevato). Su superfici scure, metalliche opache o materiali a bassa riflessività, la portata reale può ridursi significativamente. Per applicazioni su nastri neri o materiali assorbenti, verifica la portata minima garantita nelle condizioni più sfavorevoli dell'impianto.
Accerta il range di temperatura dell'intera catena. L'amplificatore ha generalmente un range operativo standard (-10/+55 °C o simile), ma la testa in fibra può essere disponibile in versione per alta temperatura (fino a 250-300 °C per fibre in quarzo). Se l'applicazione comporta temperature elevate nel punto di misura, verifica che la testa sia certificata per quel range e che il raccordo verso l'amplificatore non sia un collo di bottiglia termico.
Valuta la frequenza di commutazione richiesta. Per applicazioni di conteggio ad alta velocità (es. conteggio di elementi su linee di imbottigliamento o di stampaggio), verifica la frequenza di risposta dell'amplificatore: alcuni modelli base hanno frequenze di commutazione nell'ordine dei kHz, mentre applicazioni di alta precisione possono richiedere amplificatori con risposta nell'ordine dei decine di kHz. Questo parametro è spesso sottovalutato in fase di selezione.
Controlla il tipo di uscita dell'amplificatore e la compatibilità con il controllore. Le uscite disponibili sono tipicamente NPN o PNP, a transistor o a relè, con logica normalmente aperta (NA) o normalmente chiusa (NC). La scelta dipende dall'ingresso del PLC o del sistema di controllo a cui l'amplificatore è collegato. Un amplificatore con uscita NPN non è direttamente compatibile con un ingresso PLC che richiede sorgente PNP senza un adattamento circuitale.
Per applicazioni in zone con rischio di esplosione, verifica la certificazione ATEX della fibra. L'amplificatore deve essere installato fuori zona pericolosa, ma la testa in fibra, se installata in zona Ex, deve essere certificata o verificata come intrinsecamente sicura secondo la direttiva 2014/34/UE. Non tutte le teste di rilevamento in fibra hanno certificazione ATEX: verifica prima di procedere all'installazione.
Errori frequenti nella selezione e nella sostituzione di sensori a fibra ottica
La maggior parte degli errori di selezione in questa famiglia non dipende da competenze insufficienti, ma da informazioni incomplete al momento dell'ordine o da semplificazioni apparentemente logiche che in realtà portano a incompatibilità.
L'errore della fibra "visivamente identica"
Un caso ricorrente riguarda la sostituzione di fibre ottiche su amplificatori esistenti. Il manutentore ordina una fibra che sembra identica alla precedente per forma e connettore, ma con diametro del nucleo o tipo di terminazione leggermente diversi. Il risultato è che l'amplificatore non raggiunge la soglia di commutazione attesa perché il segnale luminoso raccolto è insufficiente, oppure che il connettore si inserisce fisicamente ma con un accoppiamento ottico degradato. Quando un cliente ci contatta per sostituire una fibra su un amplificatore esistente, la prima cosa che il team Elexonik verifica è la sigla completa della fibra originale e la tabella di compatibilità dell'amplificatore, non solo il tipo di connettore.
Sottovalutazione dell'effetto della curvatura sulla fibra
Chi lavora su impianti con spazi molto ristretti tende a piegare la fibra con raggi di curvatura inferiori a quelli minimi consentiti, convinto che la fibra sopporti qualsiasi percorso grazie alla sua flessibilità. In realtà, le fibre in plastica PMMA hanno un raggio minimo di curvatura che, se non rispettato, provoca la dispersione laterale della luce e la degradazione progressiva del segnale fino alla perdita di commutazione. Le fibre in quarzo tollerano raggi minori ma sono più fragili e costose. La verifica del percorso fisico della fibra prima dell'ordine è un passaggio obbligato, non opzionale.
Sensori di vibrazione a fibra ottica: quale scegliere e quando
Per il rilevamento e la misura delle vibrazioni su macchinari industriali, i sensori di vibrazione a fibra ottica vengono talvolta selezionati senza verificare il range di frequenza effettivamente misurabile. Un sensore di vibrazione ottimizzato per frequenze basse (monitoraggio strutturale, macchinari lenti) non è adatto al rilevamento di vibrazioni ad alta frequenza generate da cuscinetti danneggiati o utensili usurati. Verifica sempre che il range di frequenza del sensore di vibrazione copra le frequenze caratteristiche del processo che si vuole monitorare.
Applicazioni reali: dove vengono impiegati i sensori per fibre ottiche
Celle di saldatura e impianti di induzione
Nelle celle di saldatura robotizzata e negli impianti di riscaldamento a induzione, i campi elettromagnetici generati rendono inaffidabili i sensori fotoelettrici convenzionali, che vanno in commutazione casuale o producono segnali di uscita instabili. I sensori per fibre ottiche, immuni alle interferenze EMI per natura, sono la soluzione standard per il rilevamento presenza dei pezzi in lavorazione, la verifica della posizione degli elettrodi e il controllo del ciclo. Baumer e BALLUFF dispongono di gamme specifiche per queste applicazioni, con amplificatori ad alto guadaggio e fibre ad alto isolamento termico, ordinabili con supporto tecnico pre-vendita per la verifica della compatibilità con l'impianto esistente.
Linee di confezionamento e imballaggio ad alta velocità
Nelle linee di confezionamento automatico, il conteggio e la verifica presenza di oggetti a velocità elevata richiedono sensori con frequenze di risposta superiori a quelle garantite dai sensori fotoelettrici standard. Le configurazioni a barriera con fibra offrono tempi di risposta nell'ordine del microsecondo, adatti al conteggio di capsule, blister e contenitori su linee farmaceutiche e alimentari ad alta cadenza. Omron e Panasonic offrono amplificatori con funzioni di autotuning e compensazione della deriva che semplificano la messa in servizio su linee con variabilità nelle caratteristiche superficiali dei prodotti.
Macchine di stampaggio a iniezione e presse
Nelle presse a iniezione e nelle macchine di stampaggio, le teste di rilevamento in fibra per alta temperatura vengono installate direttamente nelle zone prossime agli stampi, dove le temperature operative possono superare i 200 °C. La separazione tra testa e amplificatore è in questo caso un requisito funzionale, non solo una preferenza progettuale: nessun sensore integrato può operare a queste temperature in modo affidabile. Il rilevamento di corretto posizionamento degli stampi, la verifica espulsione del pezzo e il controllo presenza inserti metallici sono le applicazioni più frequenti in questo settore.
Monitoraggio di strutture e impianti distribuiti
I sensori di vibrazione e deformazione a fibra ottica trovano impiego nel monitoraggio strutturale di ponti, gallerie ferroviarie e strutture soggette a carichi variabili, dove la possibilità di distribuire le teste di rilevamento su distanze chilometriche con un'unica fibra ottica riduce drasticamente i costi di cablaggio. In questi impianti, l'assenza di alimentazione elettrica nel punto di misura elimina i rischi di interferenza con strutture metalliche e permette l'installazione in zone altrimenti critiche per la sicurezza.
Compatibilità, accessori e ricambi per sensori a fibra ottica
I sensori per fibre ottiche operano sempre come sistema composto: amplificatore, fibra e, dove richiesto, retroriflettore o specchio. Prima di completare l'ordine, è necessario verificare la coerenza dell'intero sistema, non solo del singolo componente.
Le fibre di ricambio devono essere scelte con la sigla completa compatibile con l'amplificatore installato: in caso di sostituzione su impianti esistenti, il team Elexonik verifica la compatibilità prima di procedere, anche per componenti fuori produzione che richiedono l'identificazione di equivalenti aggiornati. I raccordi di connessione, i supporti di fissaggio e i manicotti di protezione meccanica della fibra completano l'installazione e sono disponibili come accessori specifici per ciascuna gamma.
Per le applicazioni che richiedono rilevamento su più punti con un singolo amplificatore, sono disponibili distributori ottici che consentono la multiplazione del segnale su più fibre. Per le applicazioni che necessitano di integrazione con sistemi di controllo logico, la categoria PLC, HMI e analisi dati completa l'ecosistema con controllori e gateway di comunicazione. Le categorie sensori fotoelettrici e barriere fotoelettriche coprono le esigenze di rilevamento nelle applicazioni dove le interferenze elettromagnetiche non sono un fattore critico, mentre i sensori di vibrazione e i sensori di pressione completano la copertura delle variabili fisiche misurabili in ambito industriale.
Normative e certificazioni per i sensori a fibra ottica industriali
I sensori per fibre ottiche installati in impianti industriali devono rispondere a requisiti normativi specifici in funzione del contesto applicativo. La norma IEC 61496 definisce i requisiti di sicurezza per i dispositivi di protezione elettrosensibili (ESPE), categoria che include i sistemi di rilevamento ottico utilizzati in applicazioni di sicurezza: la conformità a questa norma è verificabile attraverso la documentazione tecnica fornita dal produttore e deve essere controllata prima dell'integrazione in circuiti di sicurezza.
Per le applicazioni in zone con atmosfera potenzialmente esplosiva, la direttiva ATEX 2014/34/UE definisce le categorie di apparecchiature ammesse nelle diverse zone di rischio: le teste di rilevamento in fibra ottica prive di componenti attivi sono intrinsecamente idonee per molte zone Ex, ma la verifica deve essere eseguita caso per caso sulla base della classificazione della zona e del tipo di fibra. Il team tecnico Elexonik supporta i clienti nella verifica della conformità normativa degli strumenti selezionati rispetto ai requisiti dell'applicazione specifica.
Per le applicazioni di sicurezza funzionale, i sensori di vibrazione a fibra ottica destinati al monitoraggio di condizioni su macchinari con funzione di sicurezza devono essere valutati secondo EN ISO 13849-1 o IEC 62061 in relazione al Performance Level o Safety Integrity Level richiesto dall'analisi del rischio dell'impianto.
I brand disponibili per i sensori per fibre ottiche
- BALLUFF - Amplificatori e fibre per rilevamento di prossimità e presenza in ambienti con forti disturbi elettromagnetici, incluse celle di saldatura e impianti di induzione. La gamma BOF copre configurazioni a barriera e riflessiva con uscite NPN/PNP e funzioni di autotuning, disponibile a catalogo con supporto tecnico pre-vendita per la verifica di compatibilità su impianti esistenti.
- Sick - Sistemi a fibra ottica per rilevamento ad alta frequenza e applicazioni di conteggio su linee di produzione ad alta cadenza, con amplificatori della serie WLL e fibre per alta temperatura fino a 250 °C. Soluzioni ordinate frequentemente da OEM e system integrator nel settore dell'imballaggio e dell'automotive.
- Baumer - Sensori per fibre ottiche con amplificatori ad alto guadagno per il rilevamento di oggetti a bassa riflettività e superfici scure, con gamme specifiche per l'industria alimentare e farmaceutica. Disponibili con certificazioni per ambienti igienici e con protezione IP67 sull'amplificatore.
- Turck - Amplificatori e teste in fibra per applicazioni in spazi ristretti e condizioni ambientali gravose, con fibre flessibili di piccolo diametro per l'installazione in guide e scivoli di trasporto su micro-passo. Soluzioni disponibili con tempi di consegna definiti e documentazione tecnica completa per la messa in servizio.

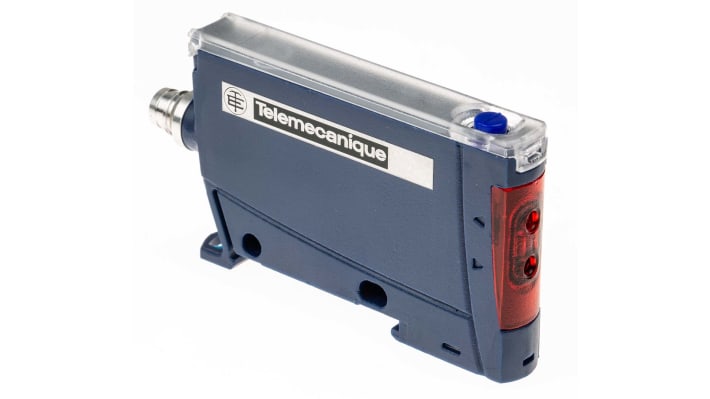

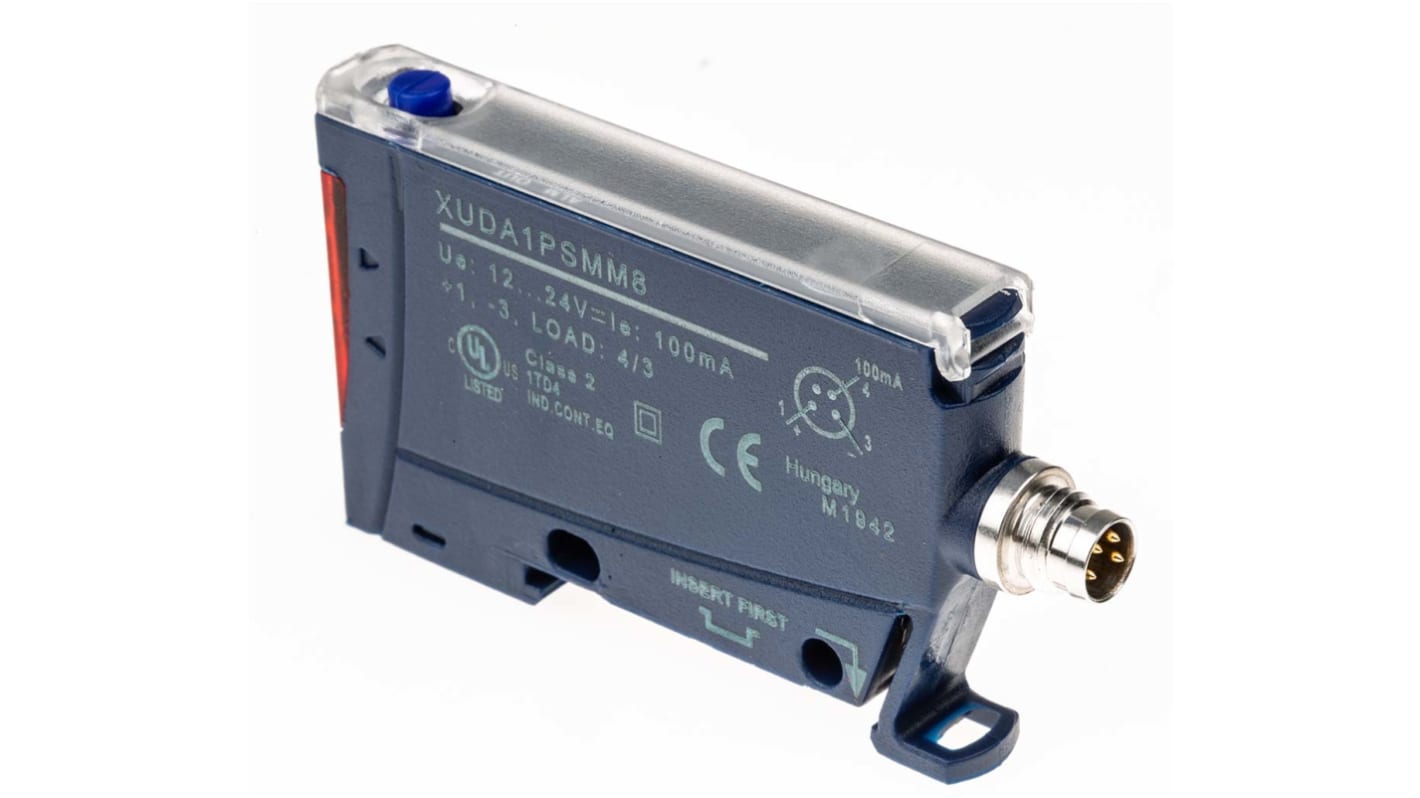

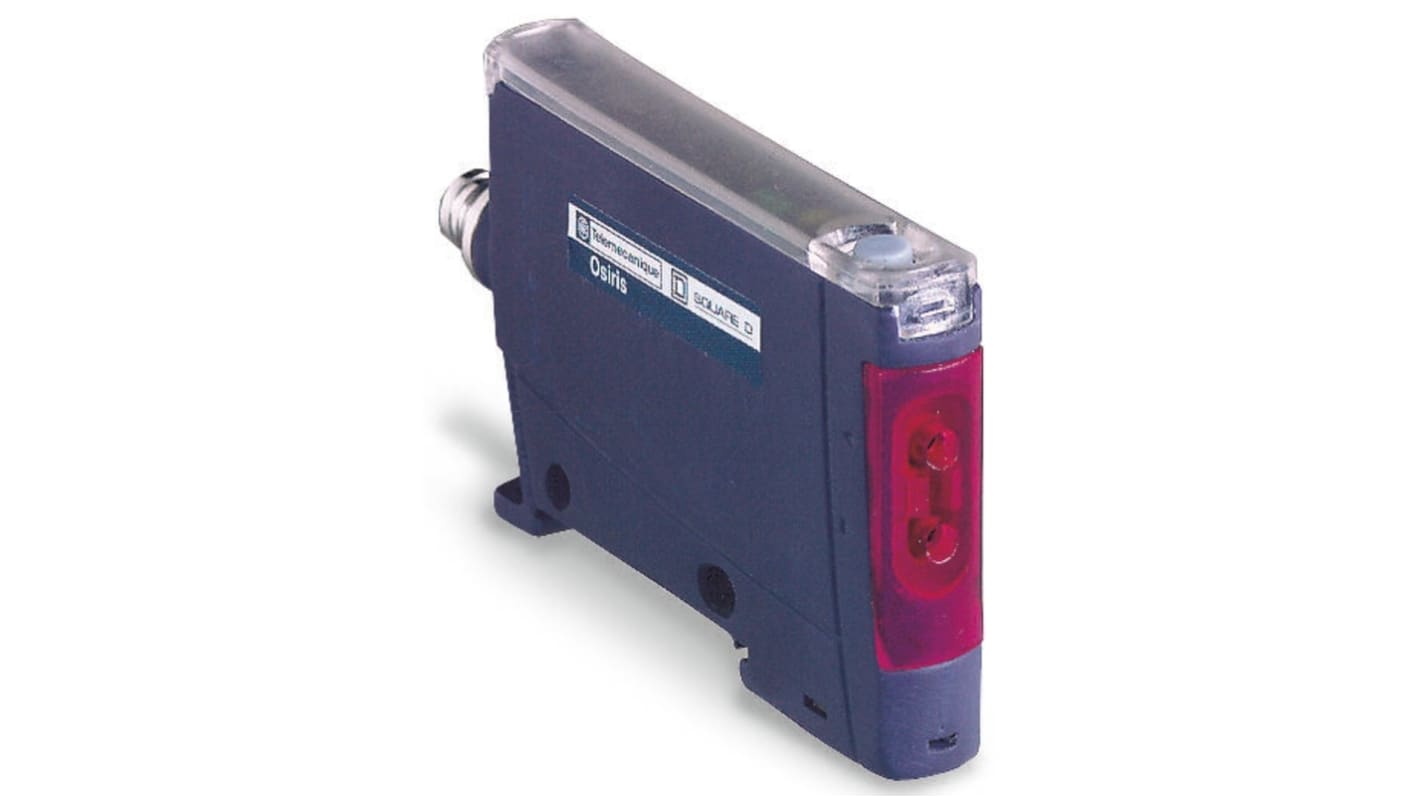

- Telemecanique Sensors - Gamma di sensori a fibra ottica per applicazioni di rilevamento presenza e verifica posizionamento in impianti di automazione industriale, con integrazione nativa nelle architetture di controllo Schneider Electric. Indicati per installatori e manutentori che lavorano su impianti con infrastruttura di supervisione già presente.
Domande frequenti sui sensori per fibre ottiche: guida all'acquisto
Come si verifica la compatibilità tra un amplificatore per fibre ottiche esistente e una fibra di ricambio?
Il primo parametro da controllare è il diametro del nucleo della fibra: il valore deve corrispondere esattamente alle specifiche dell'amplificatore, poiché un nucleo di diametro inferiore riduce la quantità di luce accoppiata e può impedire la commutazione in condizioni di lavoro reali. Il secondo elemento è il tipo di connettore: anche se visivamente simile, il connettore di una fibra di marca diversa può avere tolleranze dimensionali o geometria di accoppiamento leggermente diverse, con conseguente degrado del segnale. Il terzo parametro è il materiale della fibra: PMMA per temperatura ambiente standard, silice (quarzo) per applicazioni ad alta temperatura. Prima di procedere, invia al team Elexonik la sigla completa dell'amplificatore e della fibra esistente: verifichiamo la compatibilità dichiarata dal produttore prima di confermare l'ordine.
Qual è la differenza tra un sensore a fibra ottica a barriera e uno riflessivo, e quando conviene scegliere l'uno o l'altro?
Il sensore a barriera utilizza emettitore e ricevitore posti su lati opposti: la commutazione avviene per interruzione del fascio. È la configurazione più affidabile per rilevare oggetti trasparenti, semi-trasparenti o con superfici specchianti, perché la commutazione non dipende dalla riflettività della superficie. Richiede però il cablaggio di due elementi separati e il loro allineamento meccanico. Il sensore riflessivo ha emettitore e ricevitore nello stesso elemento: è più semplice da installare, ma la portata e la soglia di commutazione dipendono dalla riflettività della superficie rilevata. Per superfici scure o materiali assorbenti, la portata effettiva può ridursi drasticamente rispetto al valore nominale. La scelta dipende quindi dalla possibilità di accesso su entrambi i lati dell'area di rilevamento e dalle caratteristiche superficiali degli oggetti da rilevare.
È possibile sostituire su Elexonik una fibra ottica o un amplificatore fuori produzione con un equivalente compatibile?
Sì, la gestione di componenti fuori produzione è tra i servizi che il team Elexonik offre concretamente. Quando un cliente ci contatta con la sigla di un amplificatore o di una fibra non più disponibile, verifichiamo la compatibilità dimensionale del connettore, il diametro del nucleo, il tipo di uscita e le funzioni equivalenti nel catalogo attuale. In molti casi esistono sostituti compatibili con lo stesso tipo di fibra e le stesse caratteristiche di rilevamento, ma con sigla diversa: il nostro team identifica la variante corretta e, se necessario, verifica anche la disponibilità della documentazione tecnica aggiornata per la messa in servizio. Puoi contattarci direttamente dalla pagina contatti per una verifica prima di procedere all'ordine.
I sensori di vibrazione a fibra ottica possono essere usati in zone con rischio di esplosione senza ulteriori barriere di sicurezza?
Le teste di rilevamento in fibra ottica prive di componenti elettronici attivi nel punto di misura sono intrinsecamente idonee all'installazione in molte zone Ex classificate secondo la direttiva ATEX 2014/34/UE, senza necessità di barriere zener o isolatori galvanici aggiuntivi nel circuito della fibra. L'amplificatore deve invece essere installato fuori zona pericolosa. Tuttavia, la conformità formale all'installazione in zona Ex richiede la verifica caso per caso della classificazione della zona, del gruppo di gas e della categoria di apparecchiatura richiesta: non tutte le fibre disponibili a catalogo hanno documentazione ATEX specifica. Il team Elexonik supporta la verifica della conformità normativa prima dell'ordine per le applicazioni in zone pericolose.
Supporto tecnico, assistenza e spedizioni per i sensori per fibre ottiche
Elexonik supporta installatori, manutentori e responsabili acquisti nella selezione dei sensori per fibre ottiche, con assistenza qualificata sia in fase di valutazione tecnica sia per esigenze urgenti di sostituzione su impianti in produzione. Per verificare la compatibilità tra amplificatore e fibra, per identificare un equivalente di un componente fuori produzione o per ricevere supporto nella lettura di una sigla prodotto, puoi contattarci tramite la pagina contatti oppure scriverci direttamente su WhatsApp per una risposta rapida.
Oltre alla fornitura di componenti nuovi, offriamo un servizio di riparazione e assistenza tecnica su numerosi componenti industriali, inclusi amplificatori per fibre ottiche e sistemi di rilevamento: un'opzione concreta quando il fermo macchina non ammette tempi di attesa per un ricambio non immediatamente disponibile. Tutti i dettagli sono nella pagina dedicata a riparazioni e assistenza tecnica.
Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in funzione della disponibilità del prodotto. Gli acquisti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per sapere chi siamo e come lavoriamo, visita la pagina chi siamo.
