Componenti interruttori interblocco di sicurezza
La sicurezza negli impianti industriali è una priorità assoluta per proteggere gli operatori e garantire la conformità normativa. I componenti interruttori interblocco di sicurezza rappresentano una soluzione fondamentale per il controllo degli accessi alle aree pericolose di macchinari e linee di produzione, contribuendo a prevenire incidenti e fermi macchina imprevisti.
Elexonik offre una gamma completa di interruttori di interblocco dei migliori marchi del settore, progettati per rispondere alle esigenze di affidabilità e robustezza richieste dall'automazione industriale.
Cosa sono gli interruttori di interblocco di sicurezza?
Un interruttore di interblocco di sicurezza è un dispositivo elettromeccanico o elettronico progettato per monitorare la posizione di una protezione mobile, come un cancello, una porta o un riparo. Il suo ruolo primario è quello di impedire l'avvio o di interrompere il funzionamento di una macchina quando la protezione non è chiusa correttamente, prevenendo così l'accesso dell'operatore a parti in movimento o zone a rischio.
Il principio di funzionamento si basa sull'interruzione del circuito di alimentazione. Quando la protezione viene aperta, l'interruttore apre i suoi contatti di sicurezza, togliendo energia ai comandi della macchina e portandola in uno stato sicuro. Questo meccanismo garantisce un elevato livello di protezione, in linea con le normative vigenti in materia di sicurezza sul lavoro, come la Direttiva Macchine.
Tipi di interruttori di interblocco di sicurezza
La scelta del componente giusto dipende dall'applicazione specifica, dal livello di rischio e dalle condizioni ambientali. Esistono diverse tecnologie per soddisfare ogni esigenza.

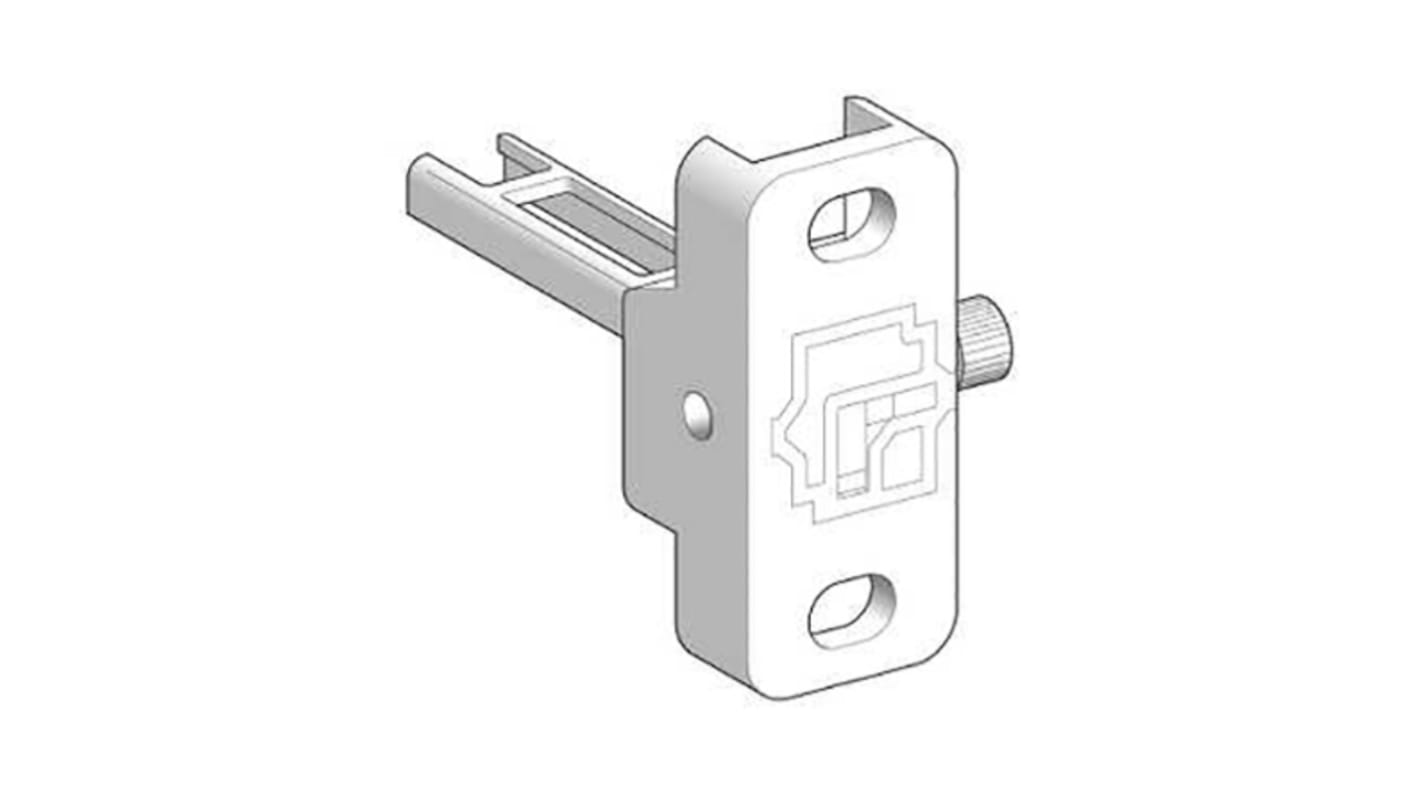

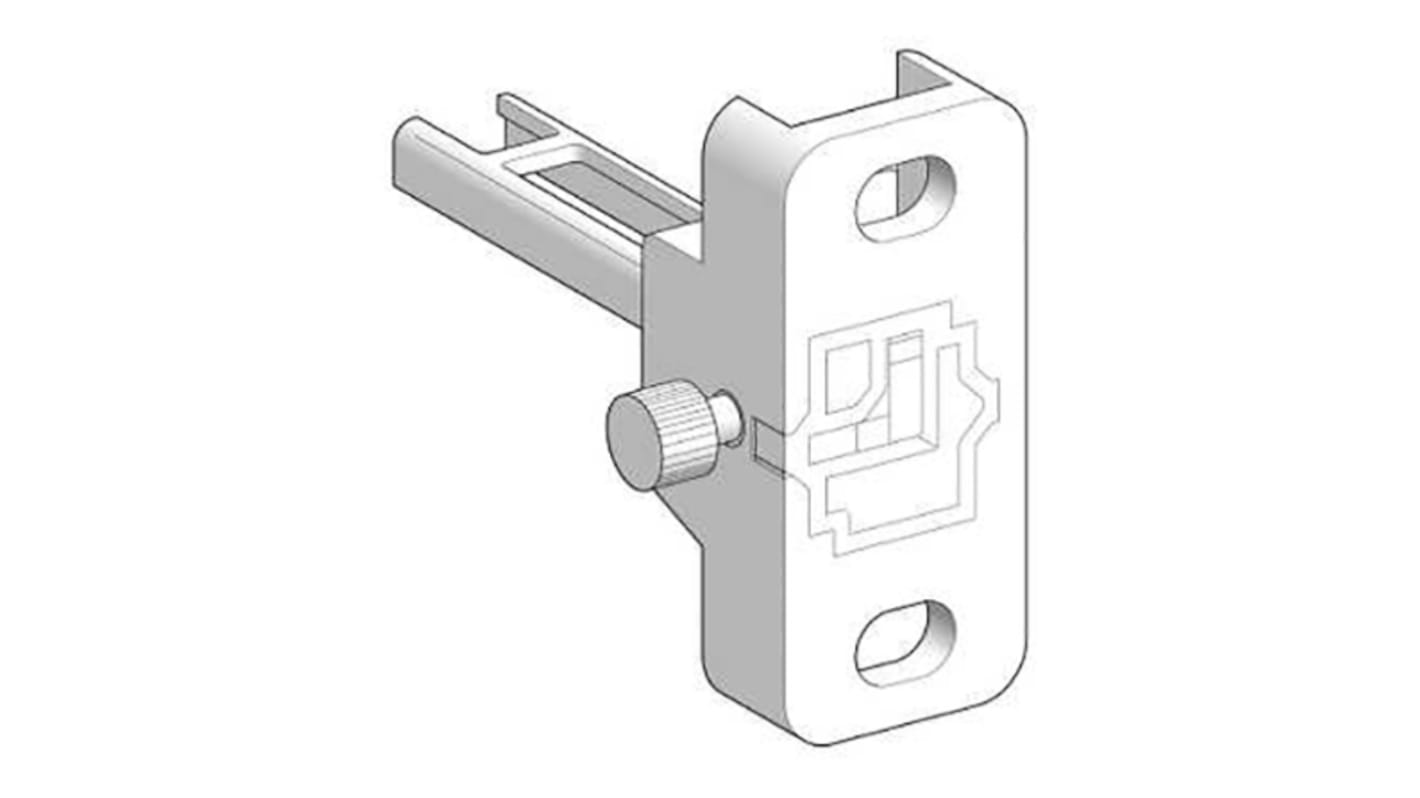

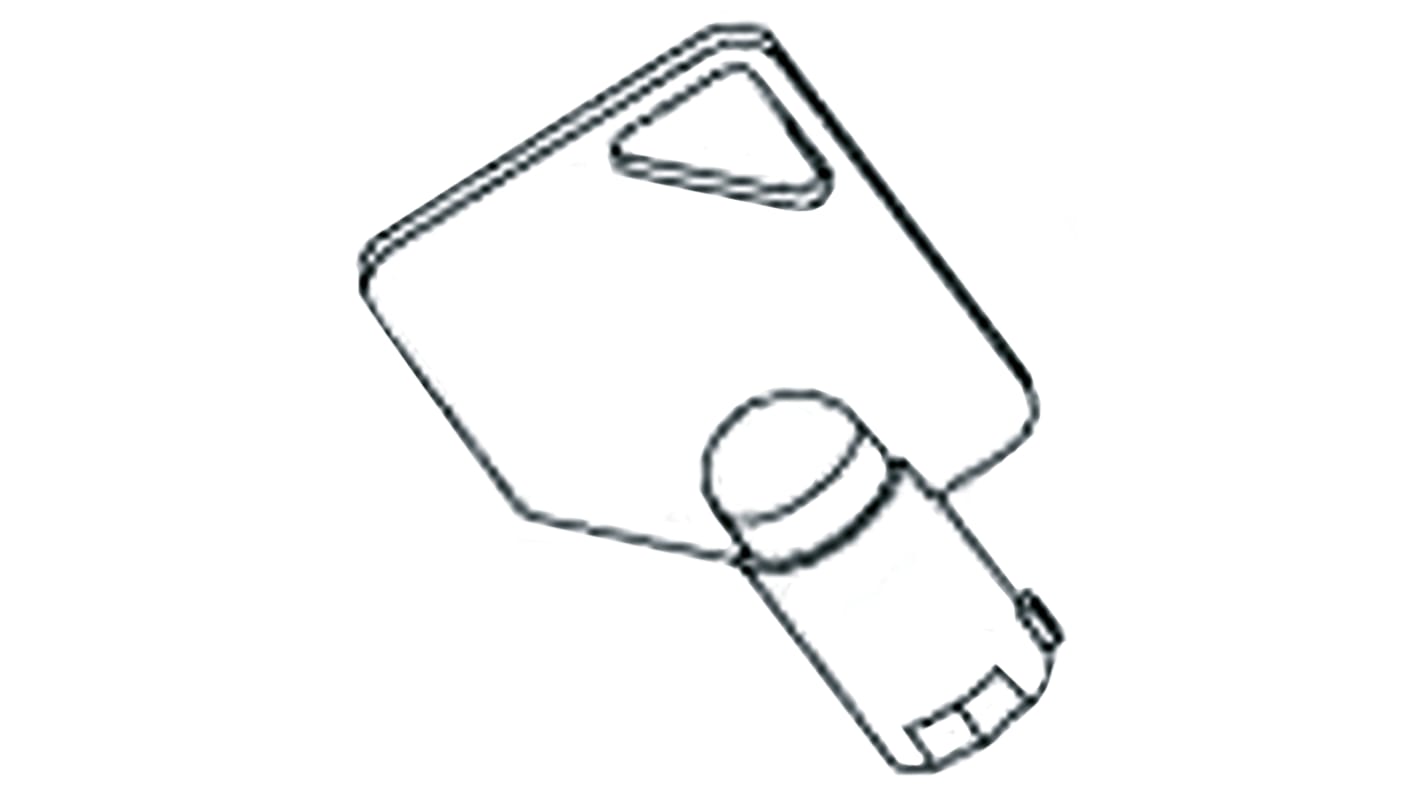

Interruttori con azionamento a chiave
Questi dispositivi utilizzano un attuatore a chiave meccanica che si inserisce nell'interruttore quando la protezione è chiusa. La rimozione della chiave, che avviene all'apertura del riparo, provoca l'apertura dei contatti di sicurezza. Sono apprezzati per la loro semplicità, robustezza e difficoltà di manomissione. Sono ideali per ripari e porte con un allineamento meccanico preciso.
Interruttori con azionamento a magnete
Gli interruttori magnetici, spesso di tipo RFID codificato, sono composti da un sensore e da un attuatore magnetico. Non richiedono contatto fisico per funzionare, il che li rende perfetti per ambienti con polvere, sporco o dove è richiesta un'elevata igiene. Offrono una maggiore tolleranza al disallineamento della porta e un alto livello di antimanomissione, specialmente nei modelli codificati.
Interruttori con azionamento meccanico
Simili ai finecorsa tradizionali, questi interruttori vengono attivati meccanicamente dal movimento della protezione. Possono avere azionatori a cerniera o a levetta e sono soluzioni economiche e affidabili per applicazioni semplici dove il rischio di manomissione è basso e l'allineamento è costante nel tempo.

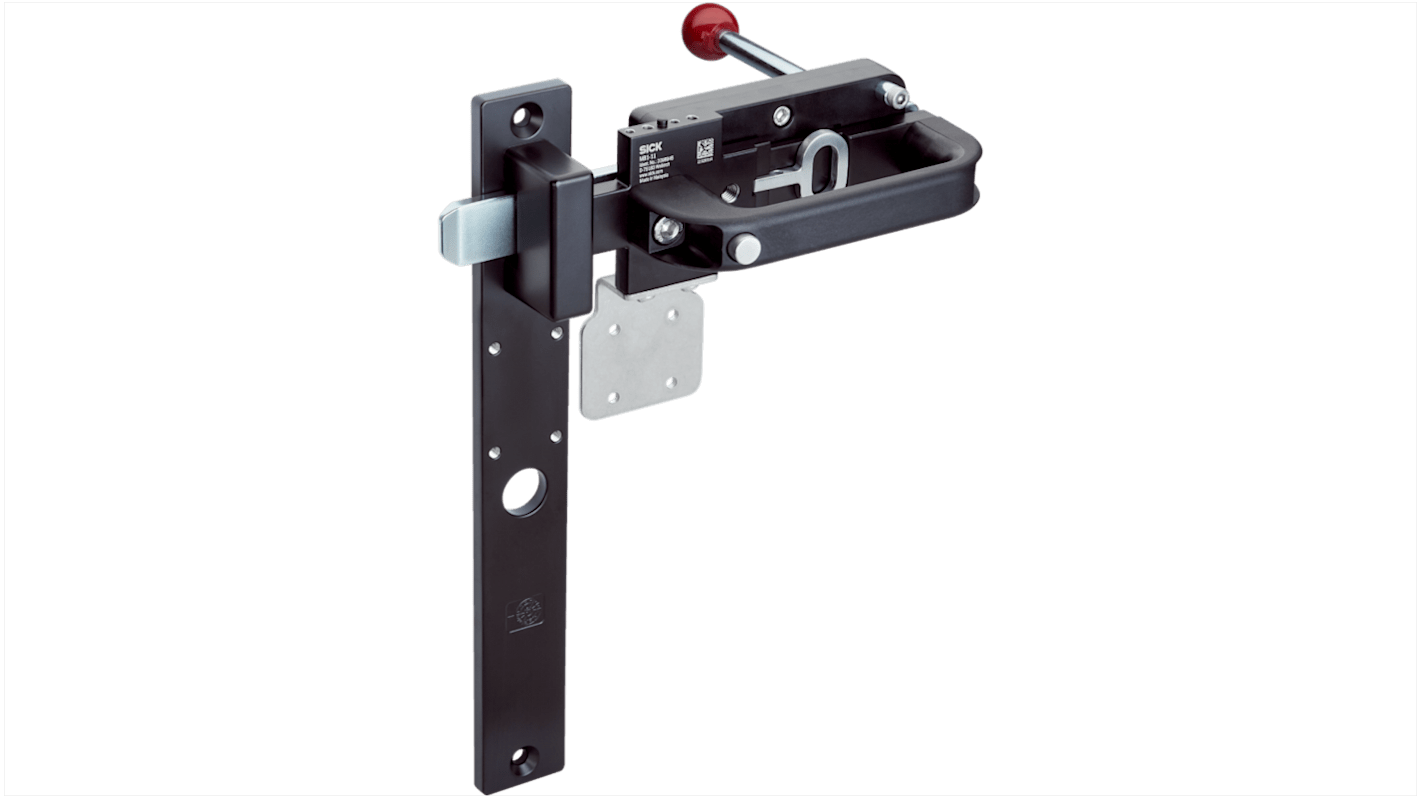

Interruttori di interblocco elettromeccanici con solenoide
Questi interruttori, noti anche come interruttori a blocco, incorporano un solenoide che blocca l'attuatore, impedendo l'apertura della protezione mentre la macchina è in funzione. Il rilascio avviene solo quando la macchina ha raggiunto uno stato sicuro (es. arresto completo del movimento). Offrono il massimo livello di sicurezza, specialmente in applicazioni con elevata inerzia, e possono essere controllati da un PLC per una gestione intelligente degli accessi.
Caratteristiche tecniche degli interruttori di interblocco
Per selezionare i componenti interruttori interblocco di sicurezza più adatti, è essenziale valutarne le specifiche tecniche.
Grado di protezione IP
Il grado IP (Ingress Protection) indica la resistenza dell'involucro alla penetrazione di corpi solidi (prima cifra) e liquidi (seconda cifra). In ambienti industriali, un grado IP65, IP67 o superiore è spesso consigliato per garantire protezione da polvere, getti d'acqua e immersioni temporanee.
Numero e tipo di contatti (NC, NA)
La configurazione dei contatti è cruciale per il circuito di sicurezza. I contatti possono essere:
- NC (Normalmente Chiuso): il contatto è chiuso quando la protezione è chiusa e l'interruttore è attivato. Si apre all'apertura della protezione, interrompendo il circuito. È la configurazione standard per le applicazioni di sicurezza.
- NA (Normalmente Aperto): il contatto è aperto a riposo e si chiude quando l'interruttore viene attivato. Viene spesso usato per funzioni di segnalazione.
Tensione e corrente nominale
È fondamentale che i valori di tensione (V) e corrente (A) nominali dell'interruttore siano compatibili con il circuito elettrico in cui verrà installato, per assicurare un funzionamento corretto e prevenire danni al componente.
Materiali di costruzione
Gli interruttori di interblocco sono realizzati con materiali robusti per resistere a urti, vibrazioni e agenti chimici. I corpi possono essere in tecnopolimero rinforzato o in metallo (es. acciaio inox, alluminio), a seconda della gravosità dell'applicazione.
Tipo di attuatore
L'attuatore è l'elemento che si accoppia con l'interruttore. Ne esistono di diversi tipi (dritti, angolati, flessibili, regolabili) per adattarsi alla geometria e al tipo di movimento della protezione mobile.
Certificazioni di sicurezza
La conformità a standard internazionali come EN ISO 13849-1 (che definisce i Performance Level, PL) e IEC 60947-5-1 è un indicatore indispensabile dell'affidabilità del componente. Le certificazioni garantiscono che il dispositivo sia stato progettato e testato per svolgere la sua funzione di sicurezza.
Applicazioni degli interruttori di interblocco di sicurezza
Questi componenti sono indispensabili in numerosi settori dell'automazione industriale per la messa in sicurezza di:
- Isole robotizzate: per impedire l'accesso all'area di lavoro del robot durante il ciclo operativo.
- Linee di packaging: per proteggere gli operatori da macchine avvolgitrici, etichettatrici e formatrici di cartoni.
- Industria automobilistica: su presse, linee di assemblaggio e macchine di saldatura.
- Macchine utensili: per il controllo dei ripari di torni, frese e centri di lavoro a controllo numerico.
- Logistica automatizzata: per la messa in sicurezza dei varchi di accesso a trasportatori e magazzini automatici.
Come scegliere il giusto interruttore di interblocco
La scelta del dispositivo corretto richiede un'attenta analisi di diversi fattori:
- Valutazione del rischio: determinare il Performance Level (PLr) richiesto per la funzione di sicurezza.
- Tipo di protezione: considerare le dimensioni, il peso e la precisione di allineamento della porta o del riparo.
- Ambiente di lavoro: valutare la presenza di polvere, umidità, sostanze chimiche o requisiti di igiene.
- Frequenza di accesso: un'alta frequenza potrebbe richiedere soluzioni più robuste o senza contatto.
- Rischio di manomissione: per rischi elevati, sono preferibili interruttori codificati (magnetici o RFID).
La seguente tabella riassume le principali caratteristiche per guidare la scelta:
Tipo di InterruttoreVantaggi PrincipaliApplicazione IdealeA chiave meccanicaRobusto, semplice, economicoRipari con buon allineamento, rischio di manomissione bassoA magnete (codificato)Tollerante al disallineamento, igienico, alta antimanomissioneAmbiente alimentare, farmaceutico, porte soggette a vibrazioniElettromeccanico con bloccoMassima sicurezza, impedisce l'accesso durante il cicloMacchine con elevata inerzia (es. centrifughe, presse)
Installazione e manutenzione
Installazione
Una corretta installazione è cruciale per garantire l'efficacia della funzione di sicurezza. È fondamentale seguire scrupolosamente le istruzioni del produttore, assicurando un solido fissaggio sia dell'interruttore che del suo attuatore. L'allineamento deve essere preciso per evitare usura prematura o malfunzionamenti. Il cablaggio deve essere eseguito a regola d'arte, rispettando gli schemi forniti e utilizzando cavi e connessioni adeguate.
Manutenzione
Per assicurare l'affidabilità nel tempo, è consigliabile eseguire controlli periodici. La manutenzione ordinaria include:
- Verifica del corretto fissaggio di interruttore e attuatore.
- Ispezione visiva per rilevare eventuali danni meccanici o segni di usura.
- Pulizia del dispositivo da polvere, trucioli o altri residui.
- Test funzionale periodico per confermare che l'apertura della protezione interrompa effettivamente il circuito di sicurezza.
Affidarsi a componenti di qualità e a una corretta manutenzione è il modo migliore per garantire la sicurezza e l'efficienza degli impianti. Esplora il catalogo Elexonik per trovare la gamma completa di componenti interruttori interblocco di sicurezza e contatta il nostro supporto tecnico per una consulenza personalizzata sulla scelta del prodotto più adatto alle tue esigenze.
