Chi installa o sostituisce misuratori da pannello in quadri di automazione industriale sa che il componente principale non basta: senza i giusti accessori di connessione, montaggio e protezione, anche il misuratore più preciso non funziona correttamente o non rispetta le condizioni ambientali richieste dall'impianto. Gli accessori per misuratori da pannello disponibili su Elexonik - connettori, adattatori di montaggio, cornici, guarnizioni, shunt, trasformatori di corrente e moduli di espansione - sono ordinabili con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi, con supporto tecnico pre-vendita per verificare la compatibilità con il misuratore già installato o in fase di selezione.

Il catalogo copre accessori compatibili con i principali formati standard da pannello - 48x48, 72x72, 96x96 mm - e con le famiglie di misuratori più diffuse nel settore industriale. Il team Elexonik supporta installatori, manutentori e responsabili acquisti nella verifica della compatibilità tra accessorio e misuratore, nella lettura delle sigle prodotto e nella selezione della variante corretta prima di confermare l'ordine: un servizio pensato per chi non può permettersi di ricevere un componente sbagliato o di fermare un impianto per un accessorio mancante. Questa categoria fa parte della struttura Controllo processi, a sua volta compresa nell'area Controllo e Automazione del catalogo Elexonik.

Visualizzi 1 - 2 di 2 prodotti

Cosa comprende la categoria: famiglie di accessori disponibili

Gli accessori per misuratori da pannello non formano una categoria omogenea: riuniscono componenti con funzioni tecniche molto diverse, ciascuno indispensabile in una fase specifica dell'installazione o dell'integrazione del misuratore nel quadro. Conoscere le differenze tra queste famiglie è il primo passo per evitare ordini errati e incompatibilità in fase di montaggio.

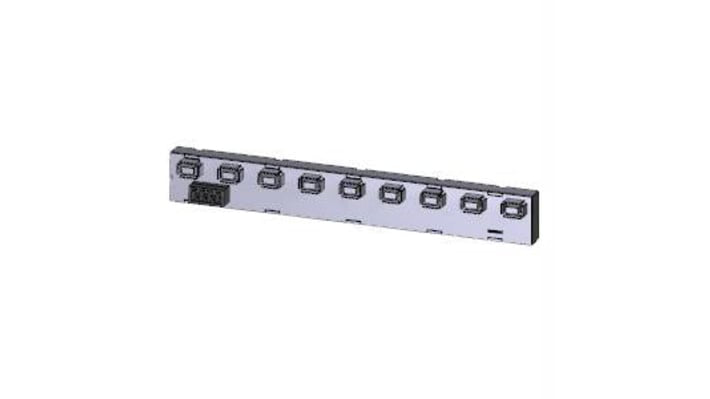

Connettori e cavi di collegamento

I connettori garantiscono il collegamento tra il misuratore da pannello e i sensori, i trasformatori di corrente o gli altri dispositivi a monte. La scelta del connettore dipende dal tipo di ingresso del misuratore e dal tipo di segnale proveniente dal sensore: corrente, tensione, segnale normalizzato 4-20 mA. Nei quadri in cui la manutenzione è frequente, i connettori estraibili permettono di sostituire il misuratore senza dover ricablare l'intera morsettiera, riducendo i tempi di intervento.

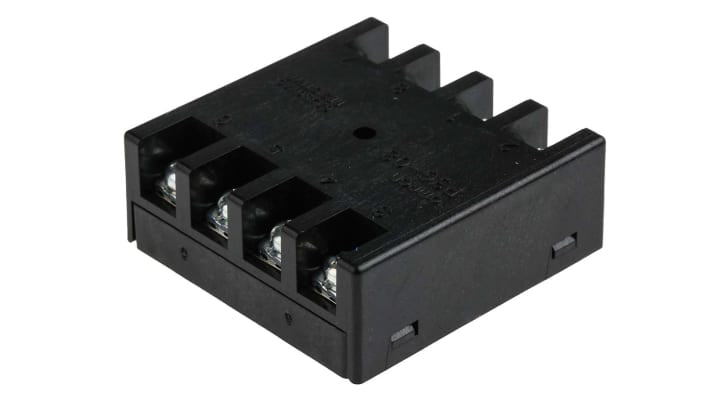

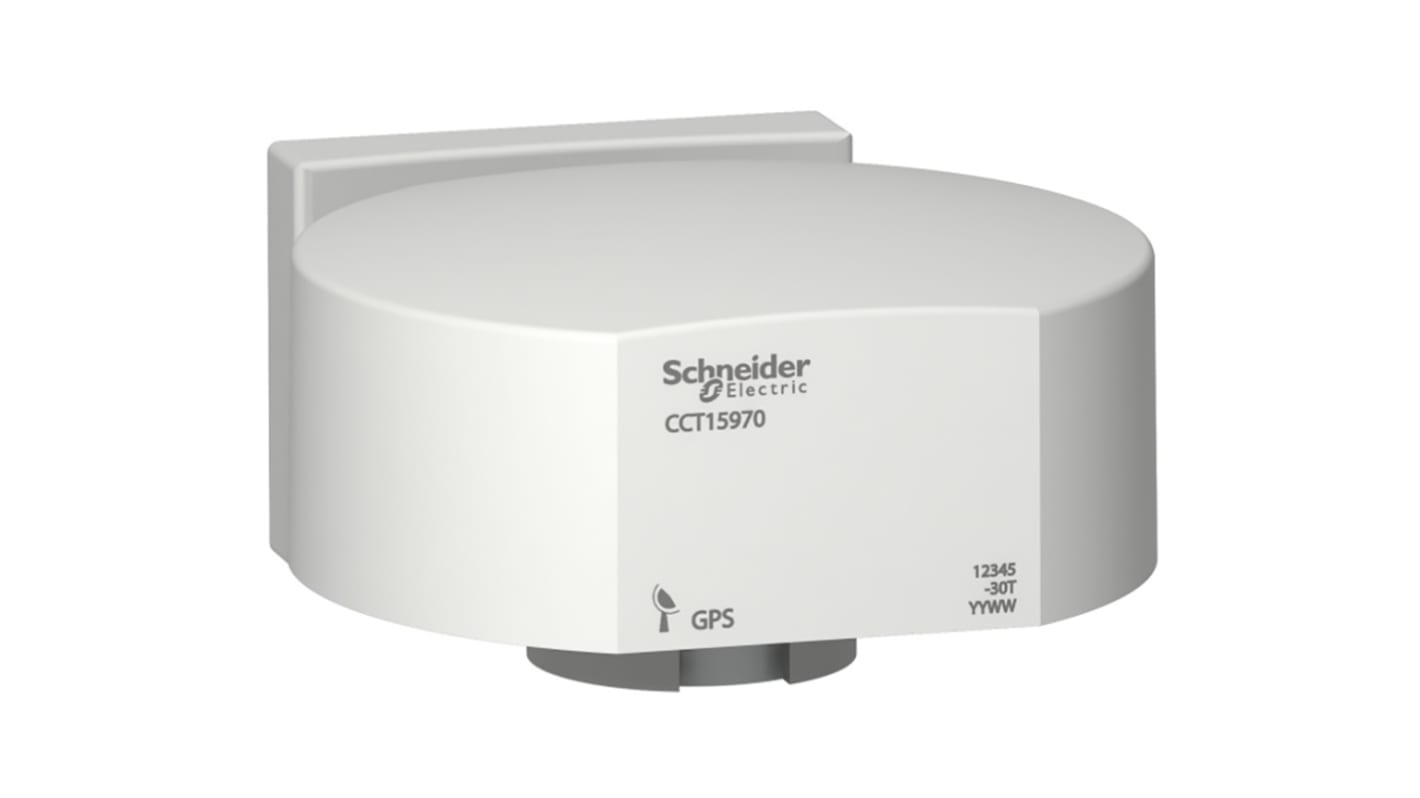

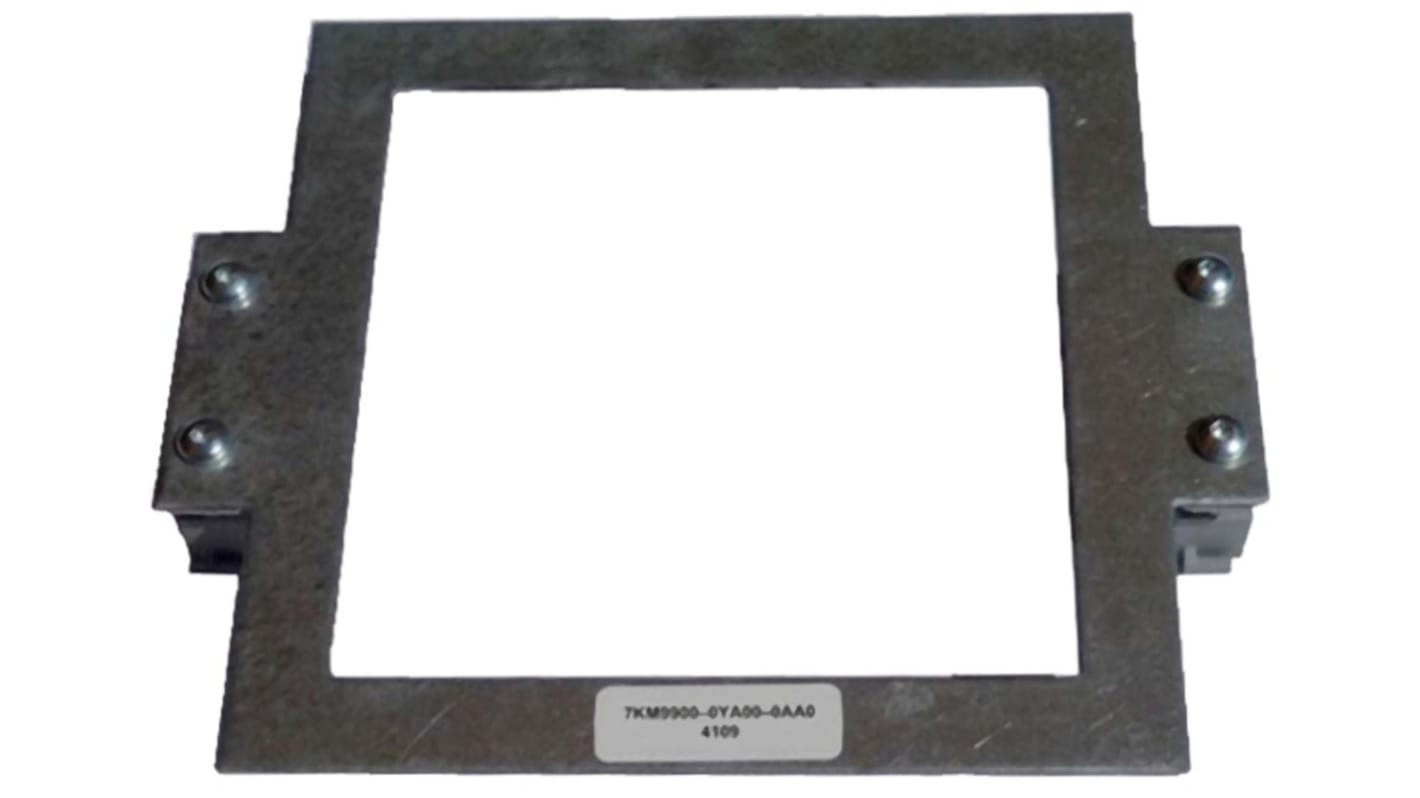

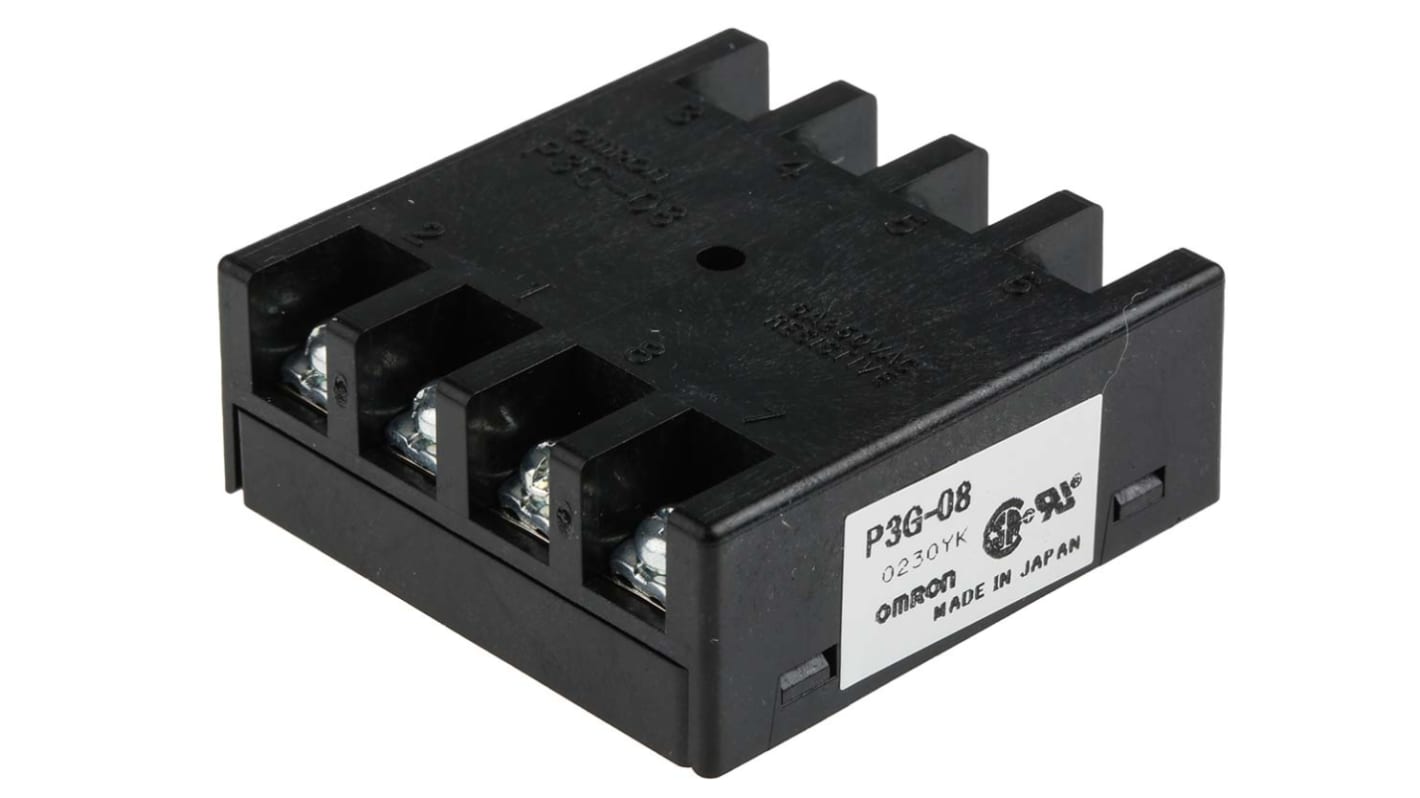

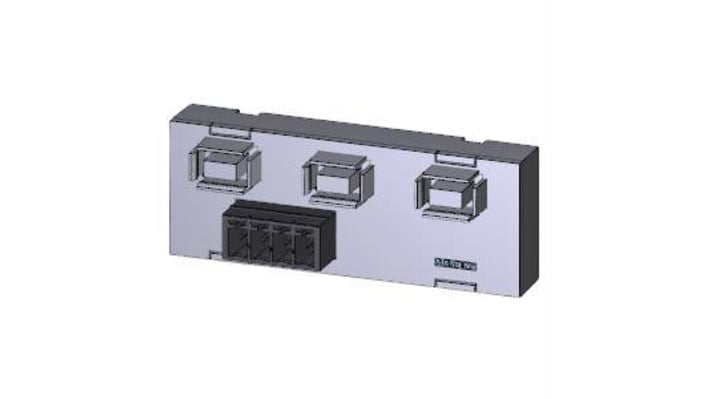

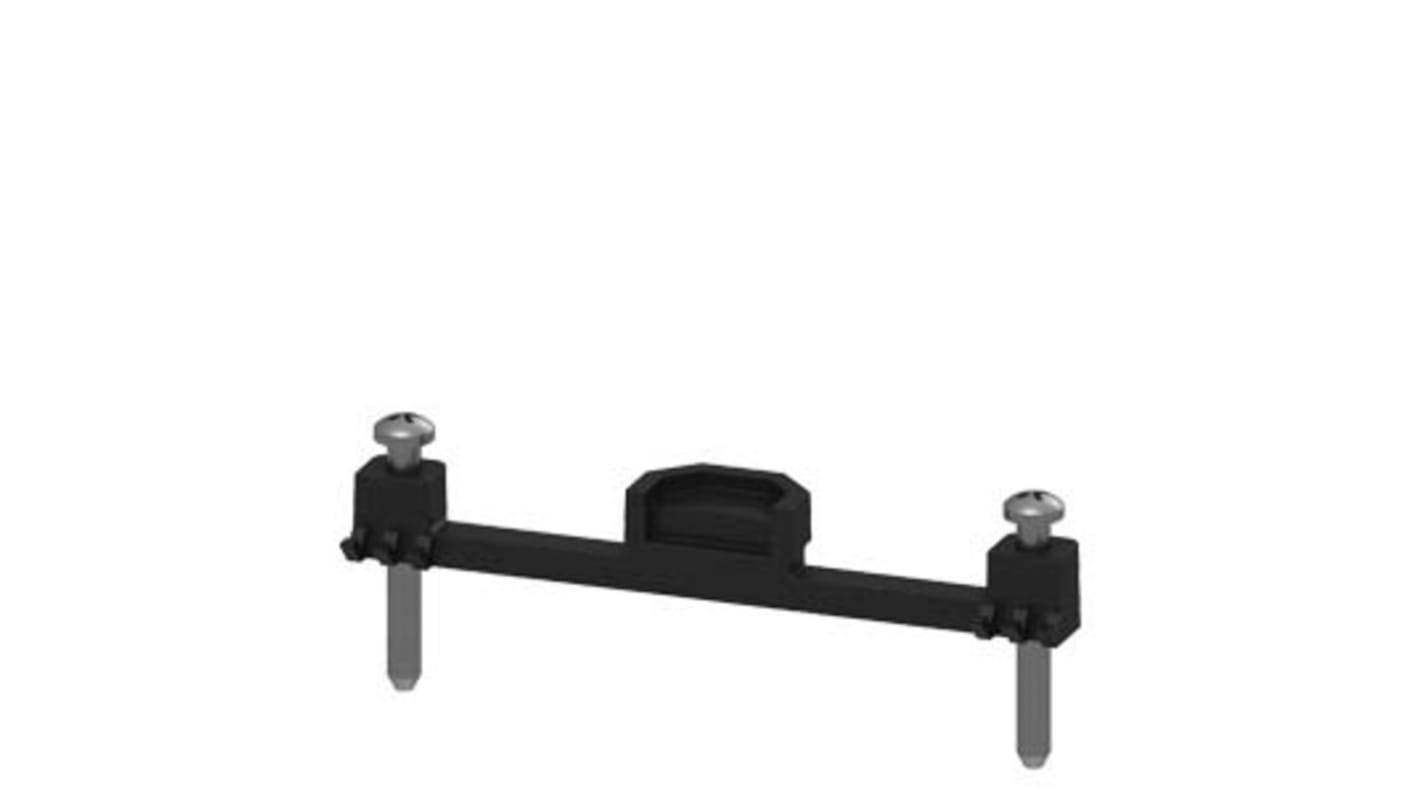

Adattatori e piastre di montaggio

Gli adattatori di montaggio risolvono uno dei problemi più frequenti nella sostituzione di strumenti da pannello: il formato del nuovo misuratore non coincide esattamente con l'asola già presente nel quadro. Le piastre adattatrici consentono di installare un misuratore di formato più piccolo in un'asola già ritagliata per un formato superiore, evitando di intervenire sulla carpenteria del quadro. Esistono anche adattatori per guida DIN, utili quando il misuratore deve essere installato su barra invece che a pannello.

Cornici, coperture e guarnizioni

Le cornici di finitura migliorano l'aspetto estetico del quadro e proteggono il bordo del ritaglio. Le guarnizioni di tenuta sul frontale del misuratore garantiscono il grado di protezione IP dichiarato dal produttore: senza la guarnizione correttamente installata, il grado IP54 o IP65 del frontale non è rispettato, con conseguente esposizione dello strumento a polvere o umidità in ambienti non idonei a un apparecchio privo di protezione.

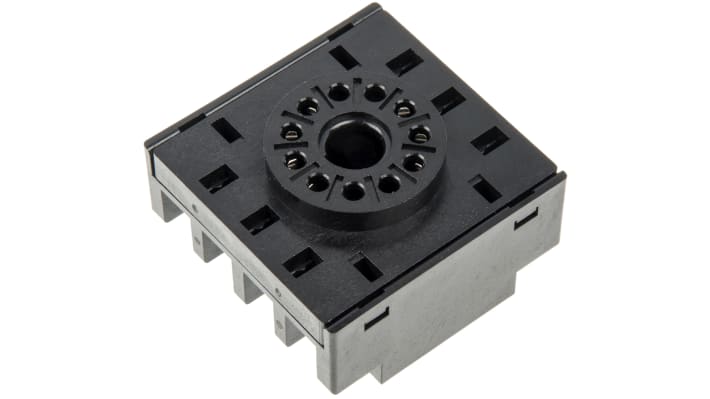

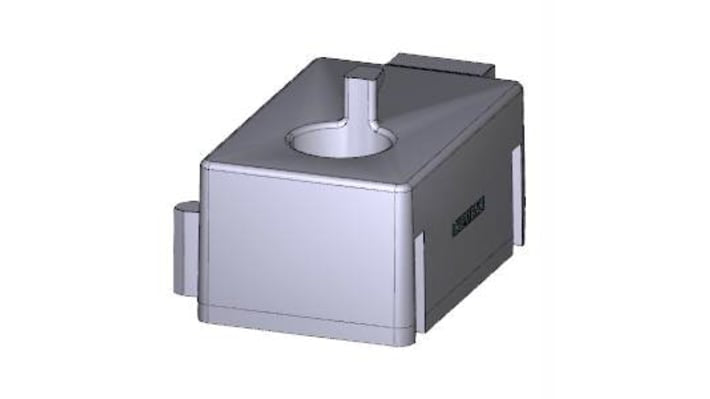

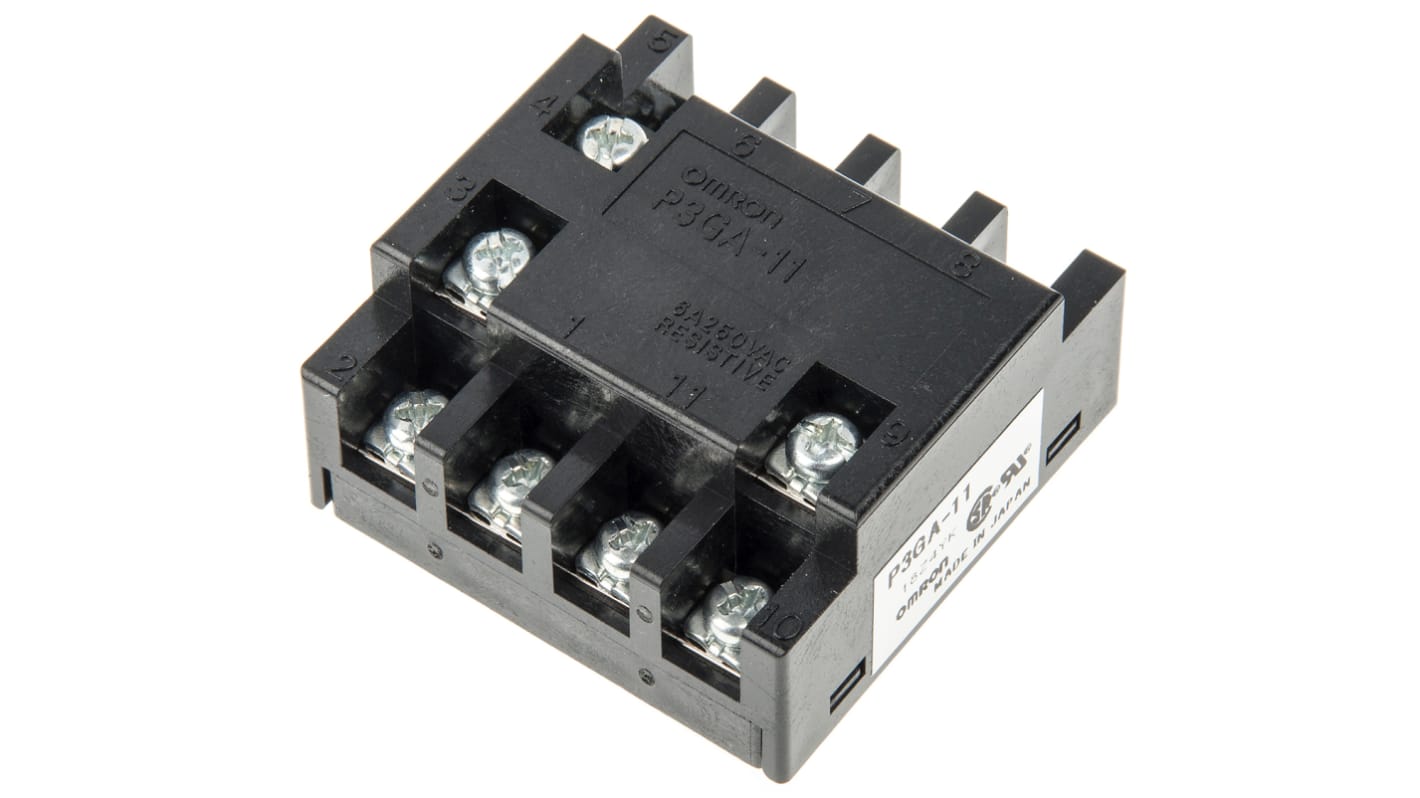

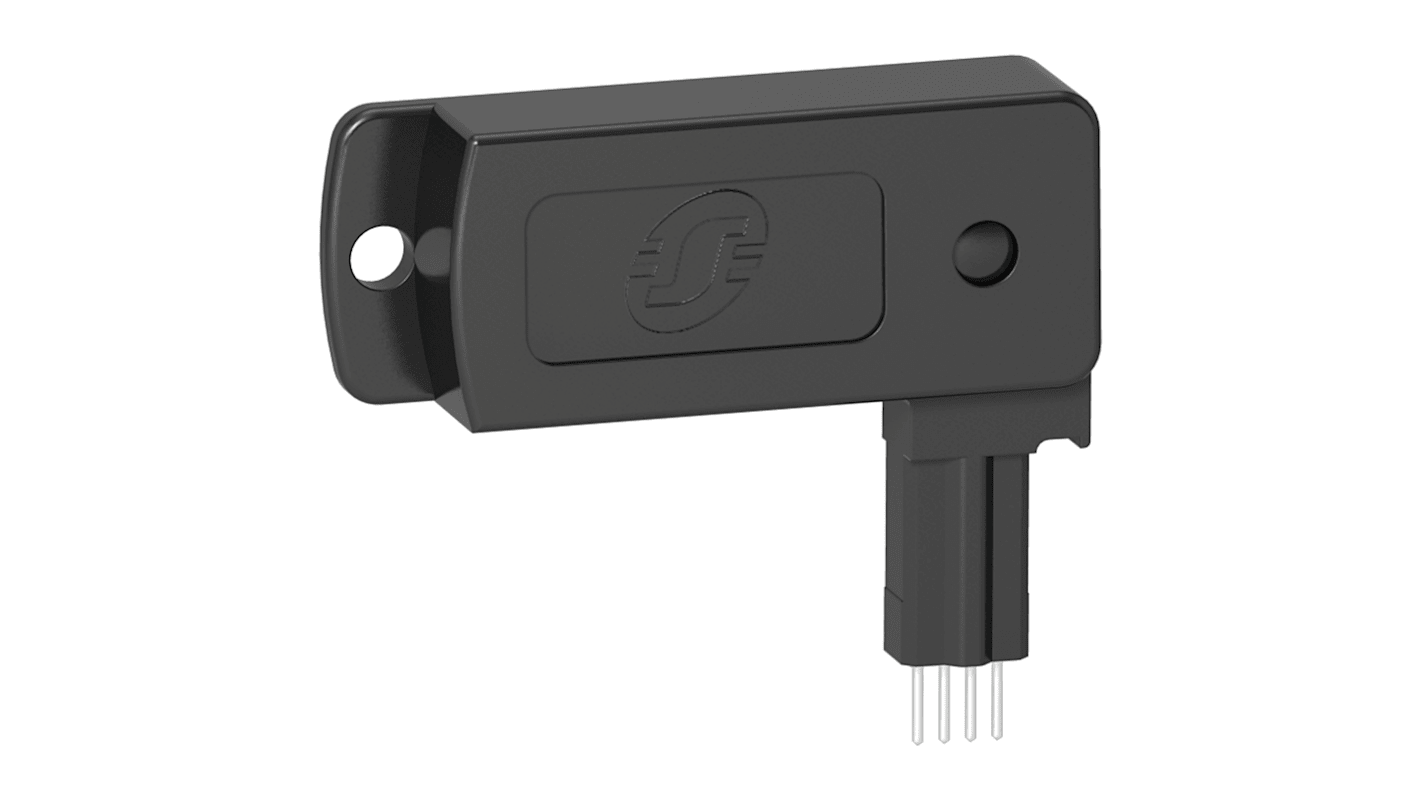

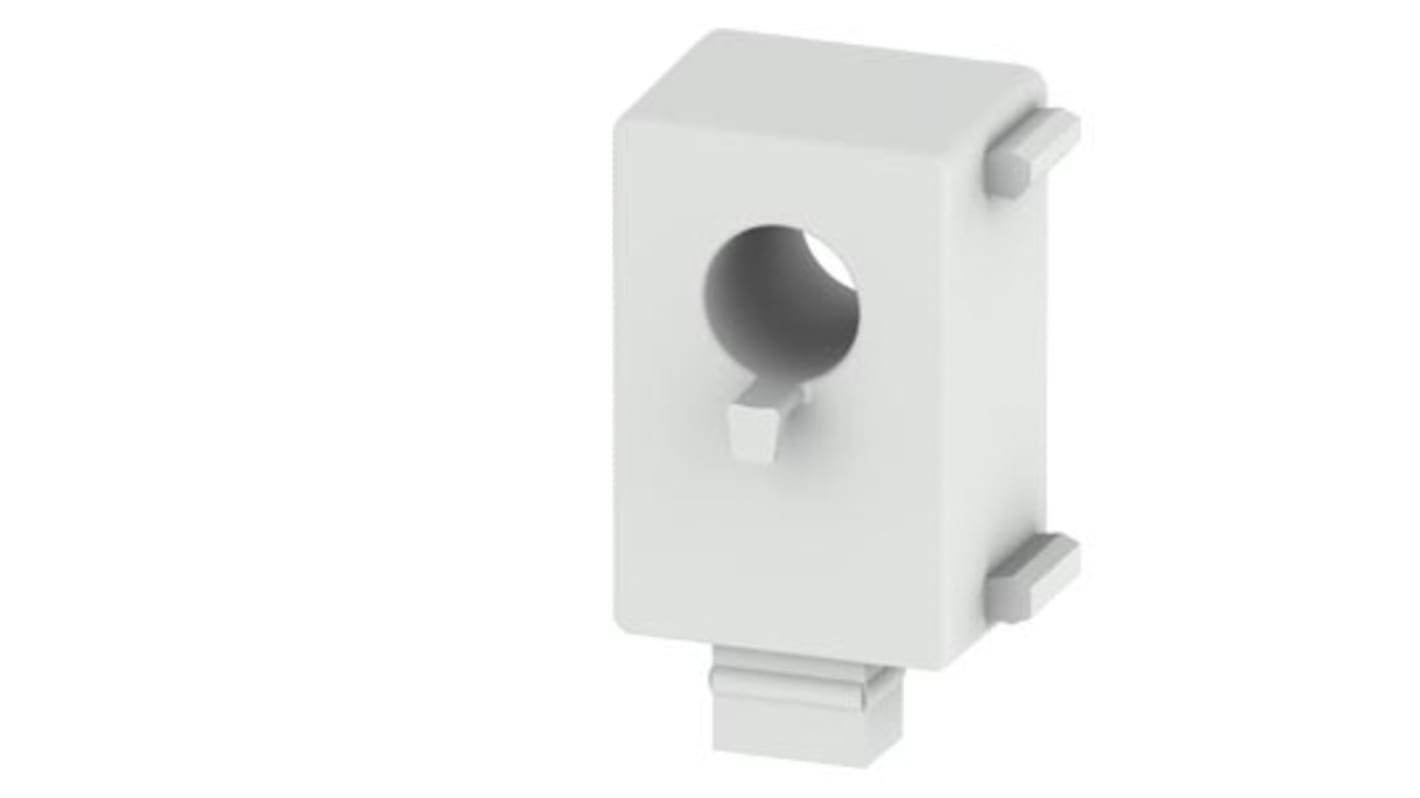

Trasformatori di corrente e shunt per misuratori

I trasformatori di corrente sono accessori indispensabili quando la corrente del circuito da misurare supera il range di ingresso diretto del misuratore. Adattano il segnale di corrente primaria al valore secondario compatibile con l'ingresso dello strumento, tipicamente 5A. Gli shunt svolgono una funzione analoga in corrente continua, convertendo la corrente in una caduta di tensione misurabile direttamente dal misuratore.

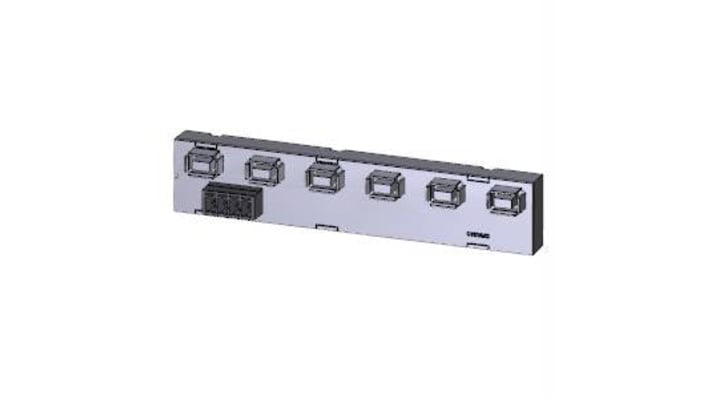

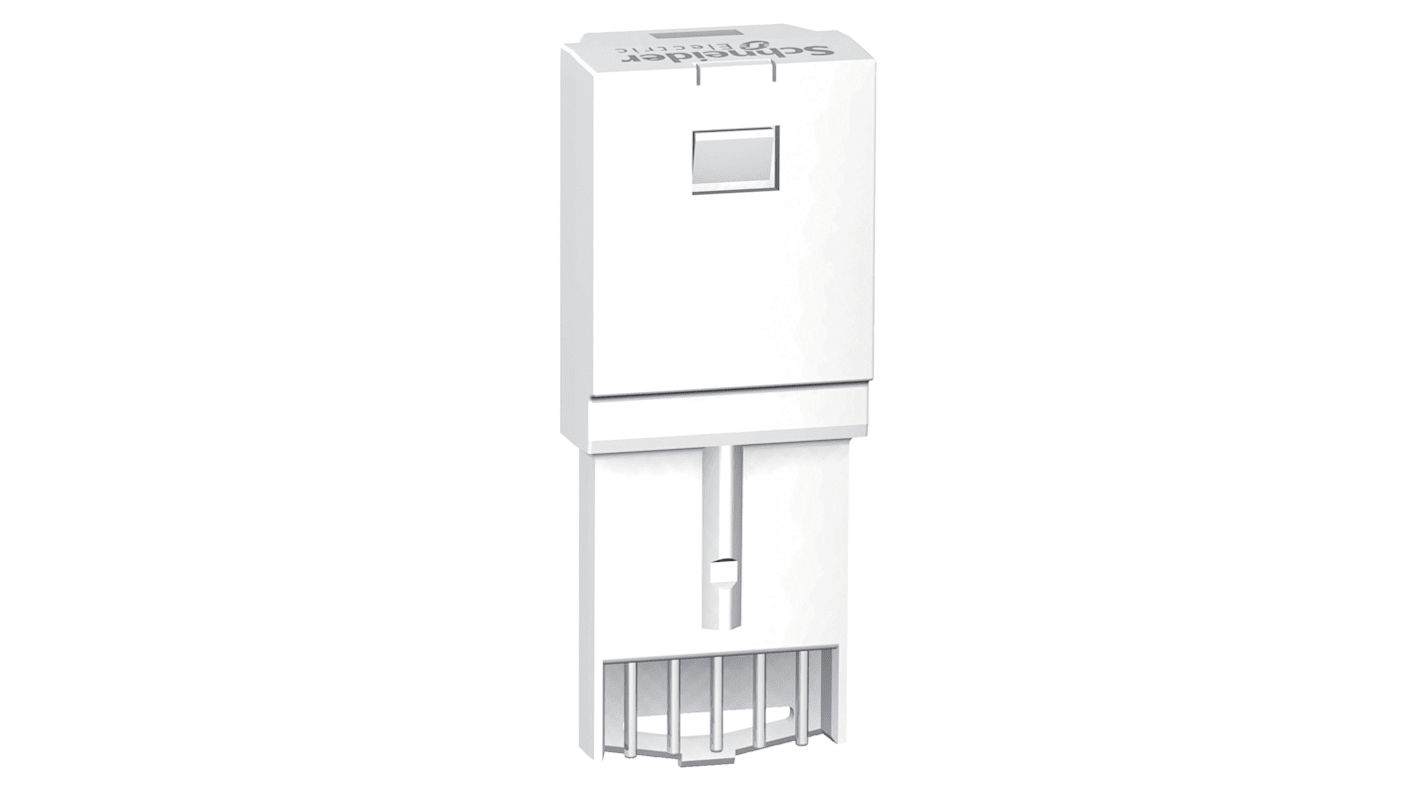

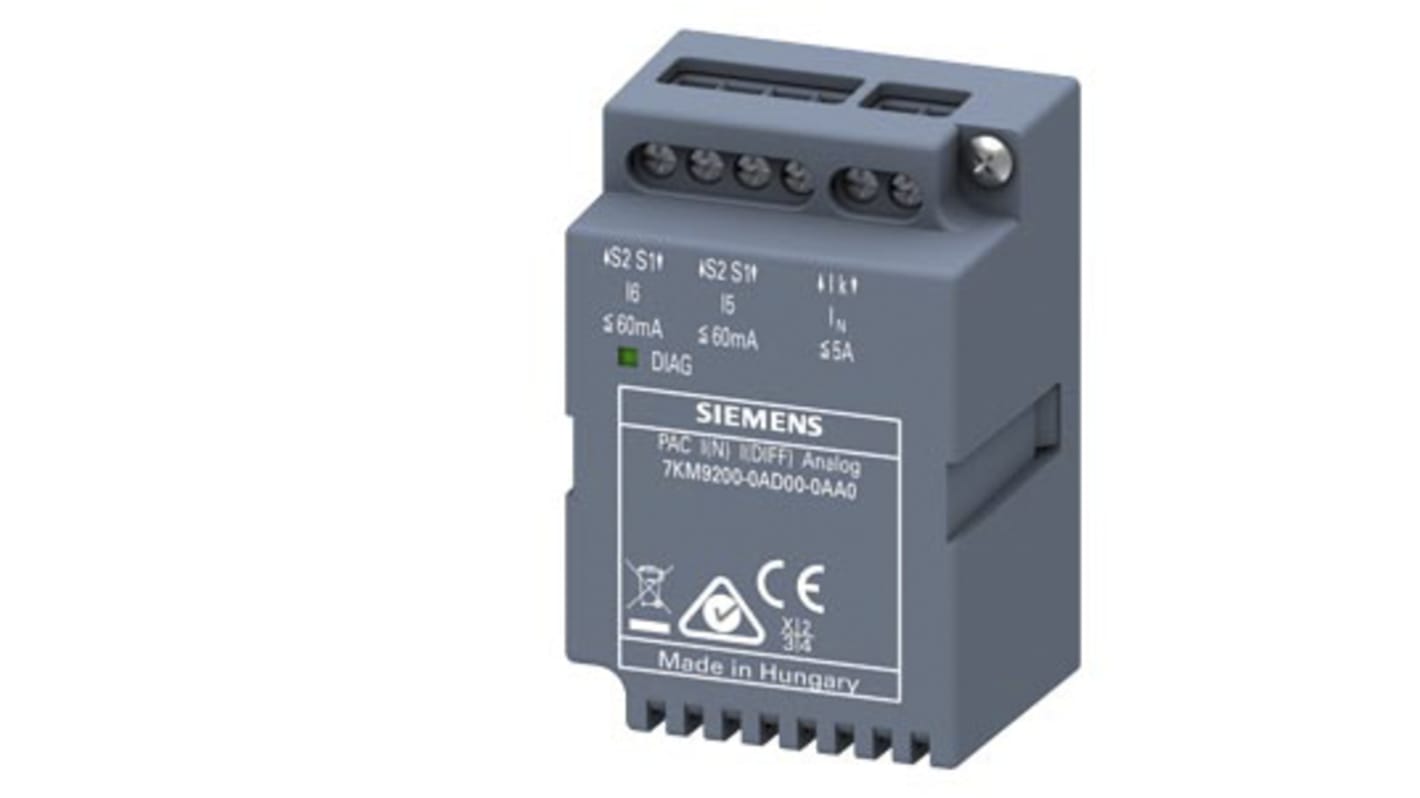

Display e moduli di espansione

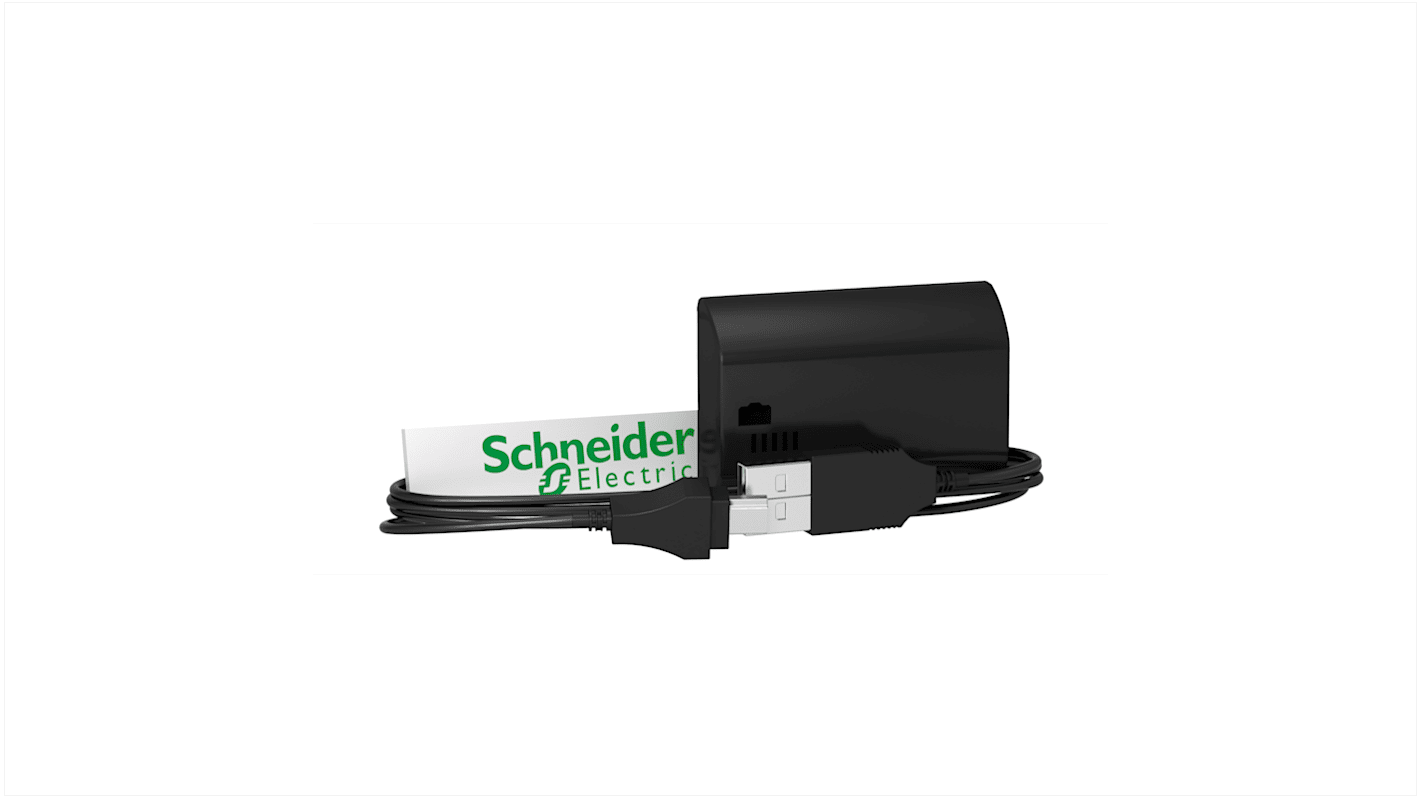

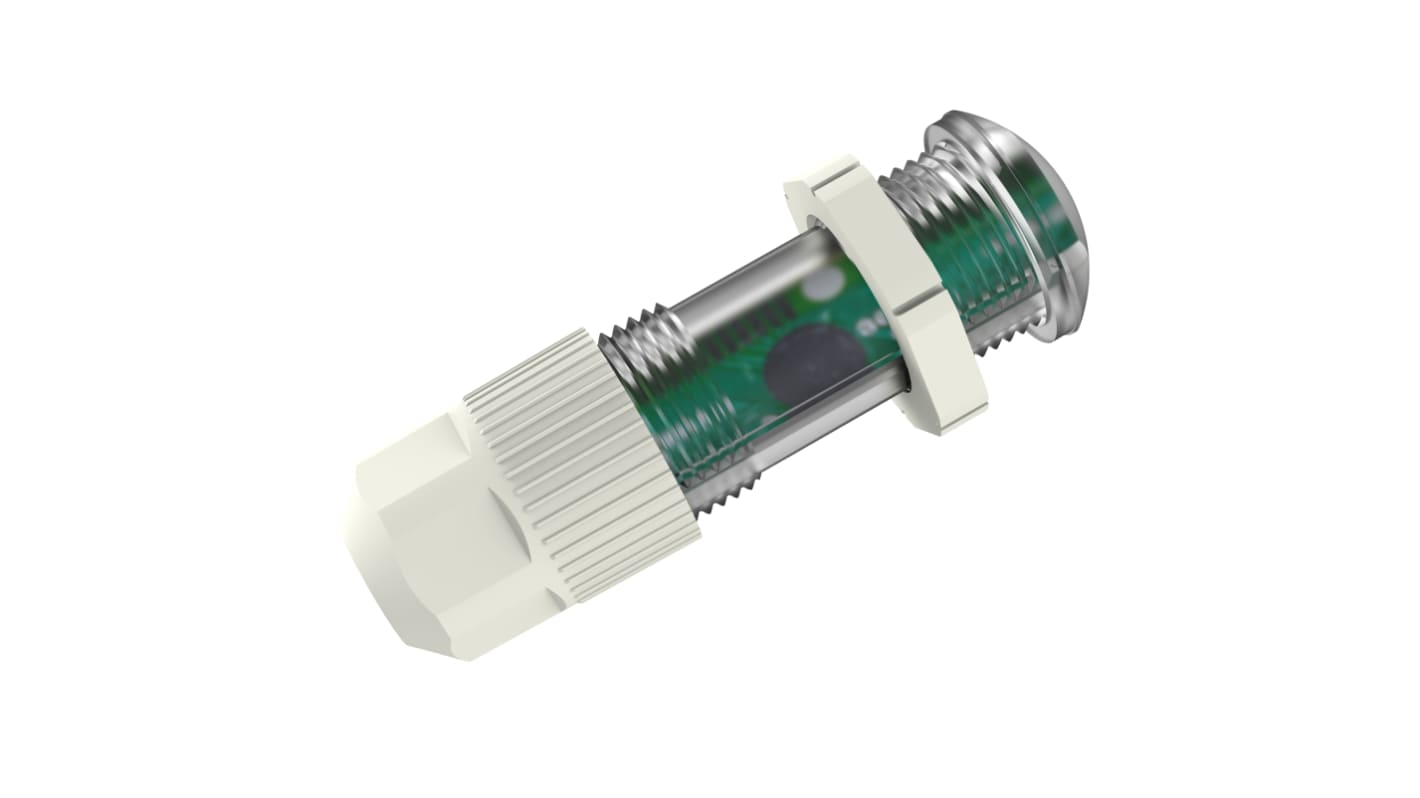

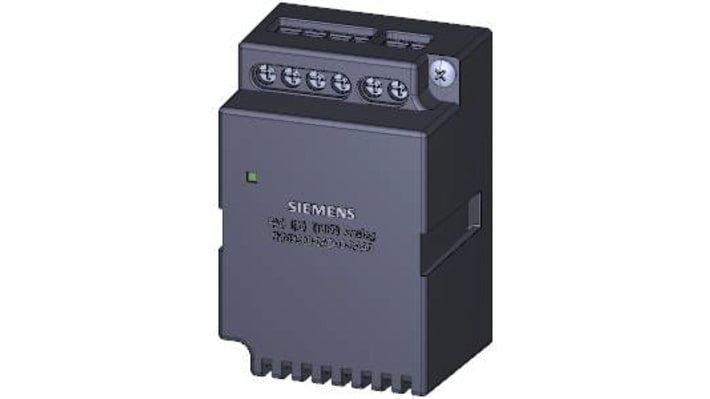

Alcuni misuratori da pannello supportano moduli di espansione aggiuntivi che estendono le funzionalità dello strumento base: uscite analogiche, porte di comunicazione seriale, ingressi aggiuntivi, moduli di allarme. Questi accessori devono essere selezionati verificando la compatibilità con il modello specifico di misuratore installato: non tutti i moduli sono intercambiabili tra famiglie diverse dello stesso produttore.

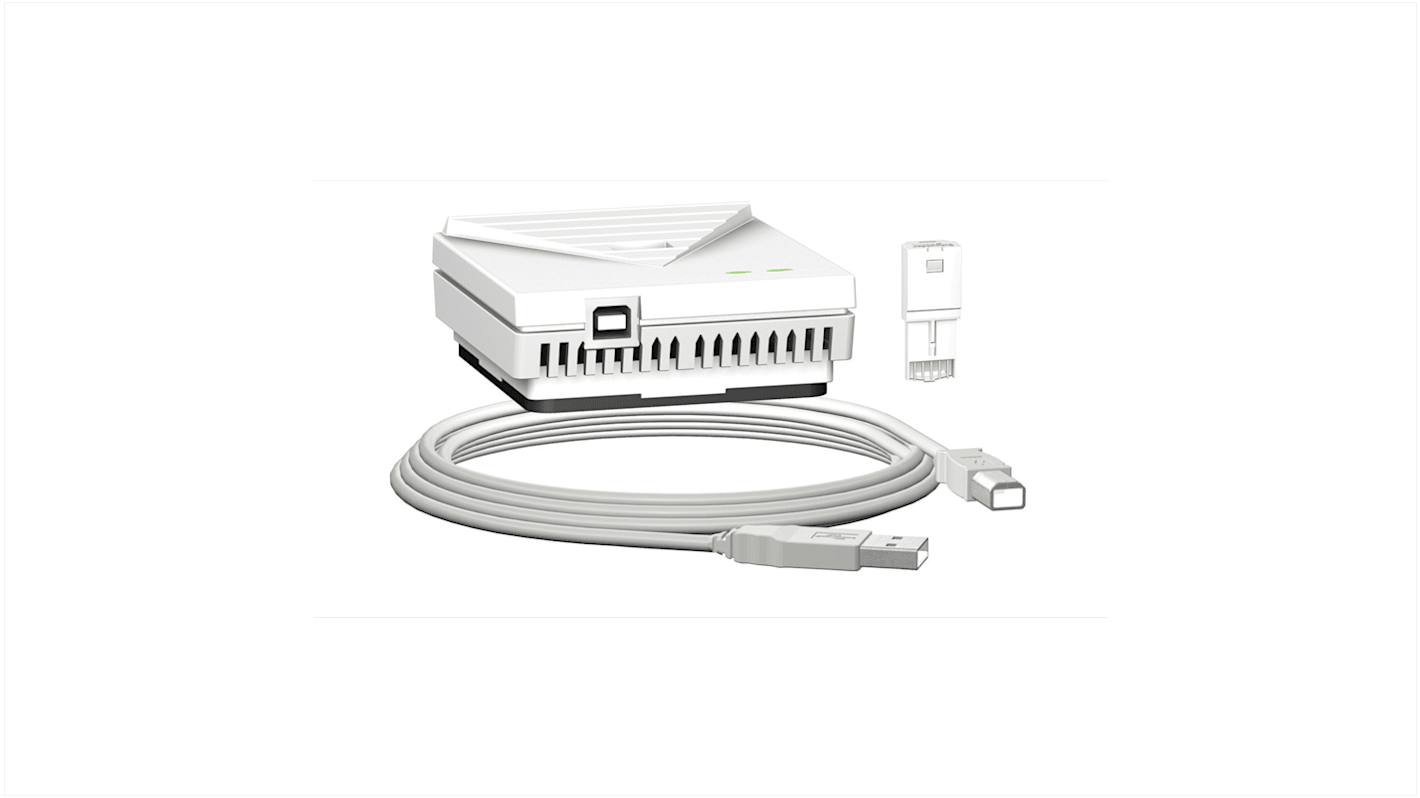

Software e interfacce di programmazione

Per misuratori con porta di comunicazione, il software di configurazione e parametrizzazione è spesso un accessorio necessario per la messa in servizio. In alcuni casi il software è incluso nella fornitura del misuratore; in altri è un'opzione separata da ordinare specificando il modello del dispositivo da configurare.

Come scegliere l'accessorio corretto: criteri operativi prima dell'ordine

La selezione di un accessorio per misuratori da pannello sembra semplice, ma nella pratica è una delle cause più frequenti di resi e incompatibilità. Prima di procedere all'ordine, chi gestisce impianti e quadri elettrici sa che è necessario verificare una sequenza precisa di parametri.

Compatibilità dimensionale e di formato

Verifica il formato del misuratore installato o in fase di acquisto. I formati standard più diffusi sono 48x48, 72x72, 96x96 e 144x144 mm, ma le quote di profondità e le dimensioni dell'asola di ritaglio variano tra produttori anche a parità di formato dichiarato. Prima di ordinare un adattatore o una cornice, misura l'asola esistente e la profondità disponibile nel quadro: un millimetro di differenza tra la quota nominale e quella reale può rendere inutilizzabile il componente.

Per i connettori estraibili, verifica il passo della morsettiera. I connettori estraibili per misuratori da pannello hanno un passo - distanza tra i contatti - che deve corrispondere esattamente a quello della morsettiera del misuratore. Passi diversi non sono intercambiabili.

Compatibilità elettrica e di segnale

Per trasformatori di corrente e shunt, verifica il range di corrente primaria e il tipo di misuratore a valle. Il rapporto di trasformazione del TA deve essere scelto in modo che la corrente nominale del carico rientri nell'80-100% della corrente primaria nominale del trasformatore. La classe di precisione del TA deve essere coerente con la classe del misuratore: abbinare un TA di classe 1 a un misuratore di energia di classe 0,5 degrada l'accuratezza complessiva della catena di misura.

Per i moduli di espansione, verifica che il codice del modulo sia specifico per il modello di misuratore in uso. La compatibilità tra moduli e strumenti base non è mai universale: deve essere verificata sulla documentazione tecnica del produttore, controllando la versione firmware del misuratore installato e il codice esteso del modulo.

Compatibilità con le condizioni ambientali di installazione

Verifica il grado di protezione IP richiesto dall'ambiente. Negli ambienti polverosi o con presenza di umidità, le guarnizioni frontali e le coperture devono garantire almeno IP54 sul frontale del misuratore. Senza l'accessorio corretto, la protezione del misuratore è quella della sola carpenteria del quadro, che potrebbe non essere sufficiente.

Controlla la temperatura di esercizio dell'accessorio. In quadri installati in ambienti con temperature elevate - vicino a forni, in locali non climatizzati - verifica che la temperatura di esercizio nominale dell'accessorio, in particolare di connettori e moduli, sia compatibile con le condizioni reali dell'installazione.

Errori frequenti nella selezione degli accessori da pannello

Adattatori ordinati sul formato nominale senza verificare le quote reali

Un errore ricorrente che il team Elexonik incontra frequentemente riguarda gli adattatori di montaggio ordinati sulla base del solo formato nominale del misuratore - ad esempio "adattatore da 96x96 a 72x72 mm" - senza verificare le quote effettive di ritaglio e profondità del quadro. In molti quadri costruiti anche a pochi anni di distanza, le asole già presenti non seguono esattamente le quote della norma IEC 61554, che definisce le dimensioni di ritaglio per gli strumenti da pannello. Il risultato è che l'adattatore arriva ma non si monta perché l'asola è di 1-2 mm più larga o più stretta del previsto. Quando un cliente ci contatta per un adattatore, la prima cosa che verifichiamo è la misura effettiva dell'asola, non il formato dichiarato dello strumento installato.

Guarnizioni omesse su strumenti in ambienti non protetti

Chi lavora su quadri in ambienti industriali sa che la guarnizione frontale di un misuratore è spesso il primo componente a essere dimenticato al momento dell'ordine. L'errore tipico è ordinare il misuratore senza specificare la guarnizione perché si presume che sia inclusa nella confezione: in realtà, per molti modelli la guarnizione è un accessorio opzionale con codice separato. Il risultato è uno strumento installato senza tenuta, esposto a polvere o condensa in ambienti che richiedono IP54 o superiore, con conseguente degrado della misura e, nei casi peggiori, guasto precoce del display o dei circuiti interni.

Moduli di espansione non compatibili con la versione firmware del misuratore

Un caso meno frequente ma tecnicamente più critico riguarda i moduli di comunicazione e di espansione. Chi acquista un modulo Modbus RTU per integrare un misuratore da pannello in un sistema di supervisione si trova a volte davanti a un'incompatibilità non documentata: il modulo è fisicamente compatibile con il connettore del misuratore, ma non funziona con la versione firmware installata sul dispositivo. Questo problema emerge soprattutto in interventi di revamping su quadri con strumenti di qualche anno, in cui la versione firmware del misuratore non è aggiornabile. Prima di confermare l'ordine di un modulo di espansione, il team Elexonik verifica la compatibilità con la versione firmware dichiarata dal cliente o leggibile dalla targa del misuratore.

Applicazioni tipiche: dove servono gli accessori per misuratori da pannello

Monitoraggio energetico e quadri di distribuzione

Nei quadri di distribuzione in cui vengono installati misuratori multifunzione da pannello per il monitoraggio dei parametri elettrici, gli accessori più richiesti sono i connettori estraibili - che agevolano la manutenzione e la sostituzione degli strumenti senza interrompere il circuito - e i trasformatori di corrente con rapporto adeguato alla corrente di linea. Per applicazioni di energy management in cui i misuratori di consumi elettrici devono comunicare via Modbus TCP o M-Bus con il sistema di supervisione, i moduli di comunicazione sono accessori indispensabili che devono essere specificati al momento dell'ordine del misuratore principale.

Controllo di processo e sostituzione su quadri esistenti

Negli interventi di sostituzione di amperometri e voltmetri su quadri esistenti, gli adattatori di montaggio e le cornici sono spesso gli accessori che determinano se l'intervento può essere completato senza modificare la carpenteria del quadro. In contesti di produzione in cui il fermo macchina ha un costo elevato, poter sostituire uno strumento guasto installando il nuovo modello nell'asola già presente - tramite adattatore - riduce il tempo di intervento da ore a minuti.

Acquisizione dati e integrazione con sistemi SCADA

In impianti in cui i misuratori da pannello sono integrati in sistemi SCADA o di acquisizione dati, i moduli di espansione con uscita analogica 4-20 mA o con porta di comunicazione seriale permettono di trasmettere i valori misurati verso il sistema di supervisione senza aggiungere ulteriori strumenti dedicati alla conversione del segnale. Questa soluzione è particolarmente utile su quadri con spazio limitato o in revamping, dove non è possibile aggiungere trasmettitori autonomi. Per le applicazioni che richiedono l'integrazione con sistemi di controllo logico, la categoria PLC, HMI e analisi dati completa l'ecosistema con gateway di comunicazione e pannelli operatore compatibili con i protocolli supportati dai misuratori da pannello.

Compatibilità con le categorie correlate del catalogo

Gli accessori per misuratori da pannello operano sempre in abbinamento con lo strumento principale. Prima di selezionare un accessorio, è necessario avere a disposizione il codice completo del misuratore installato o in fase di acquisto, che identifica il formato, il tipo di ingresso e le opzioni già installate.

Per impianti di controllo temperatura in cui è necessario integrare trasmettitori e strumenti di misura nella stessa infrastruttura di supervisione, gli accessori per il controllo temperatura completano la dotazione con sonde, connettori per termocoppia e moduli aggiuntivi compatibili con i termoregolatori PID del catalogo. Per applicazioni che coinvolgono la misura e il conteggio su impianti produttivi, i contatori e i temporizzatori possono richiedere accessori di montaggio e connessione analoghi a quelli descritti in questa categoria.

Normative e certificazioni di riferimento

Gli accessori installati in abbinamento a misuratori da pannello in quadri elettrici industriali rientrano nel campo di applicazione della norma IEC 61554, che definisce le dimensioni di ritaglio e di ingombro per gli strumenti da pannello nei formati standard. Il rispetto di questa norma è il prerequisito per garantire l'intercambiabilità degli strumenti tra produttori diversi e la correttezza del montaggio degli adattatori dimensionali. Per gli accessori elettrici - connettori, moduli, trasformatori di corrente - si applicano i requisiti della norma IEC 61010-1 in termini di sicurezza elettrica e di marcatura CE, obbligatoria per tutti i componenti destinati all'installazione in quadri elettrici industriali nell'Unione Europea. La verifica della marcatura CE e della documentazione tecnica degli accessori è parte del processo di selezione adottato da Elexonik per i prodotti a catalogo.

Per applicazioni in cui i trasformatori di corrente abbinati ai misuratori sono utilizzati per finalità di misurazione fiscale o di fatturazione energetica, la Direttiva MID (2014/32/UE) impone requisiti aggiuntivi sulla classe di precisione: in questo caso, i trasformatori di corrente devono essere di classe 0,2S secondo IEC 61869-2, con certificato di taratura allegato. Il team tecnico Elexonik supporta i clienti nella verifica di questi requisiti prima di confermare l'ordine.

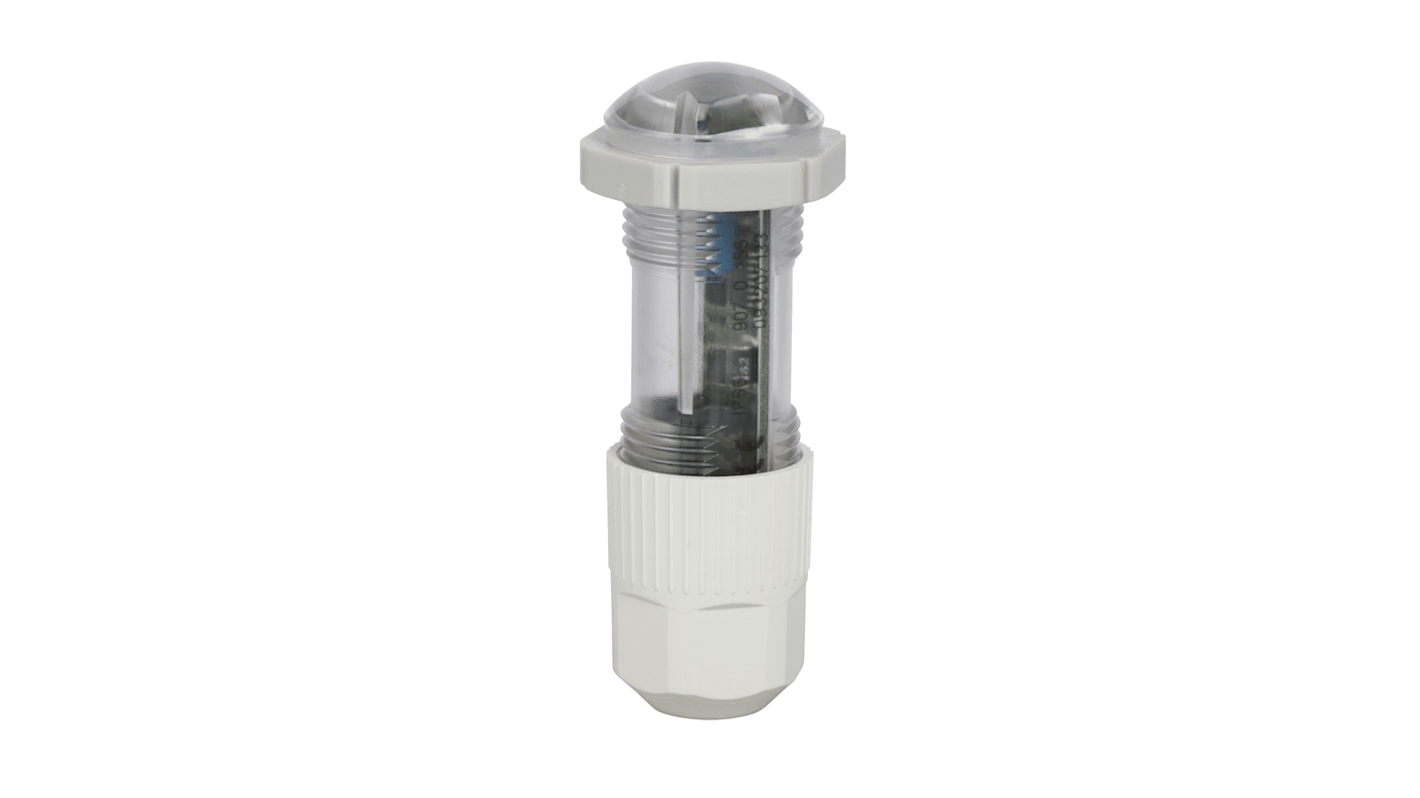

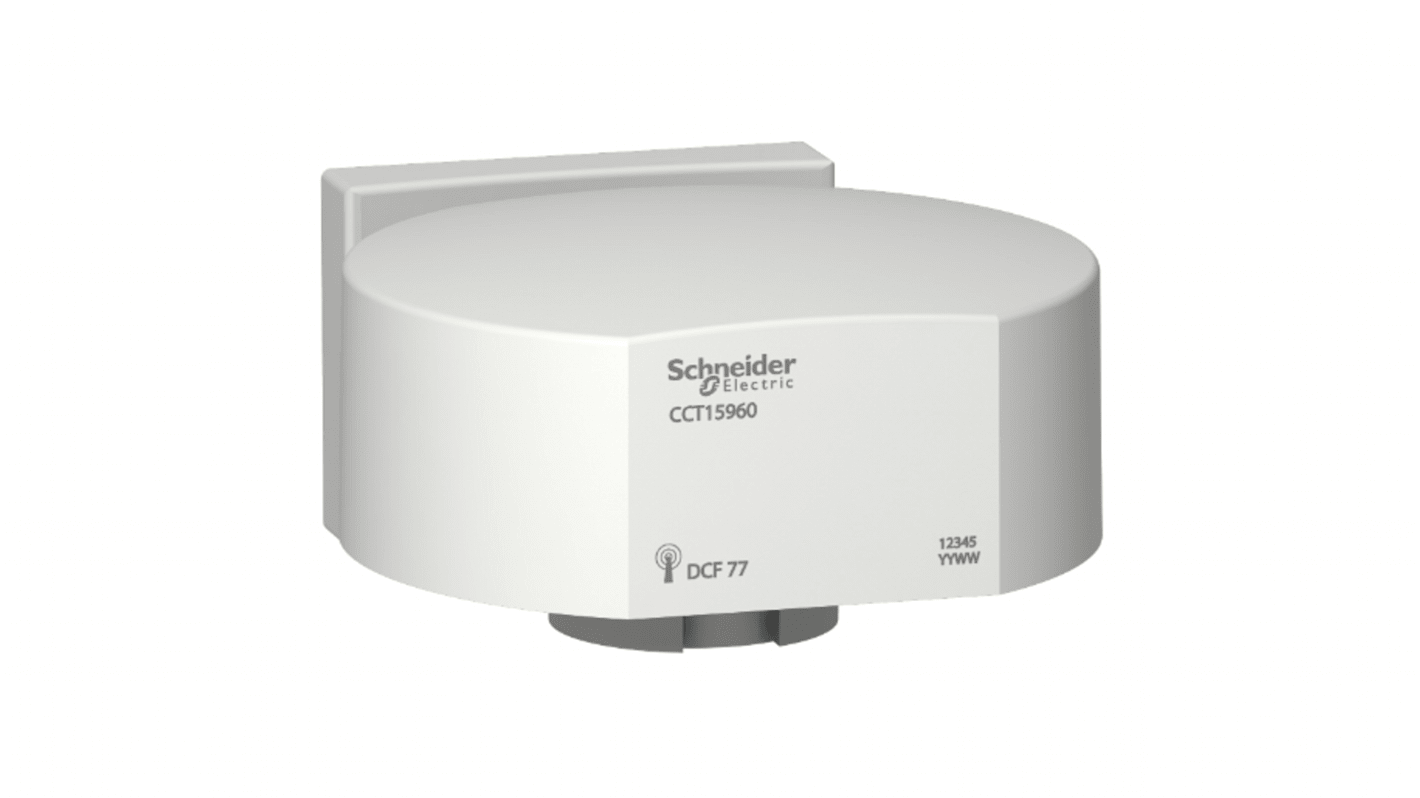

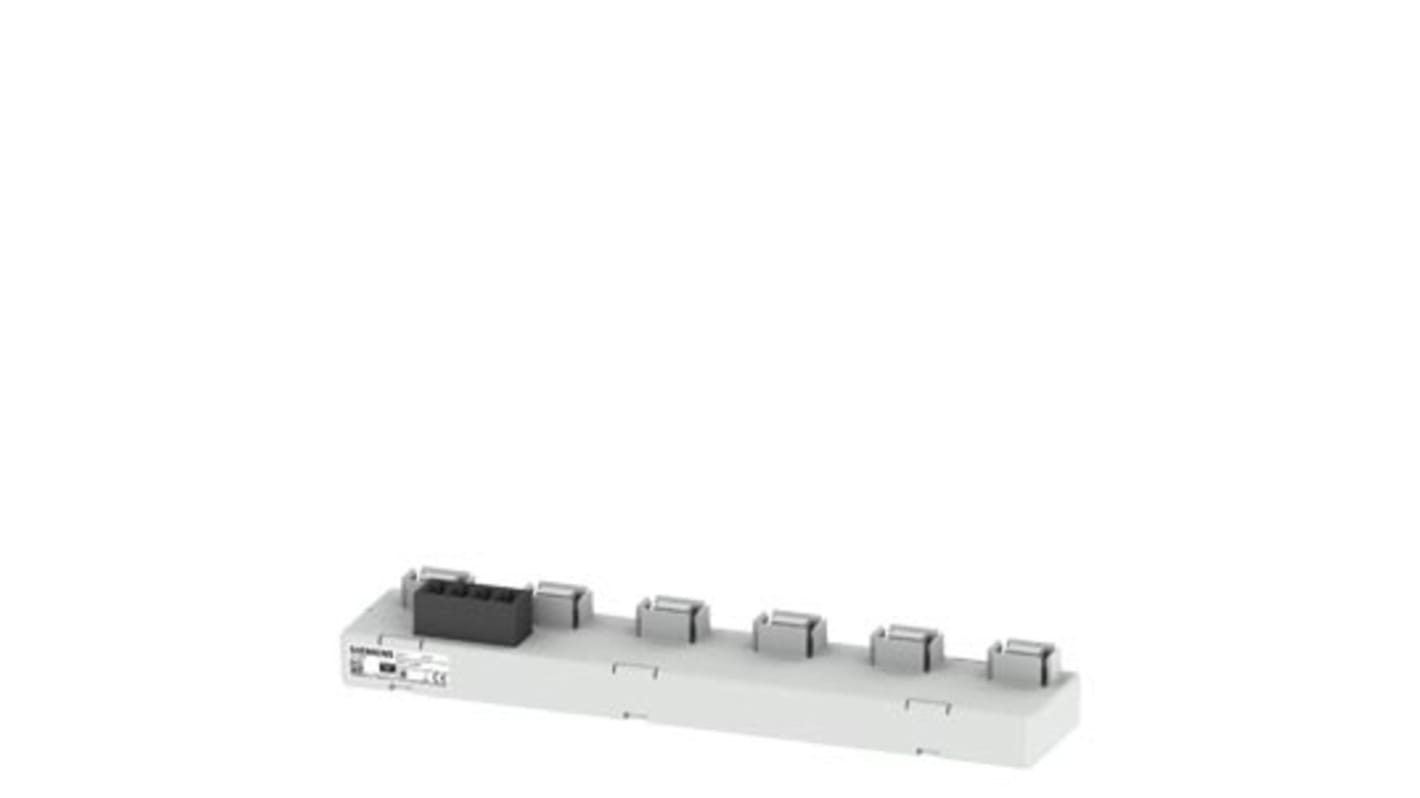

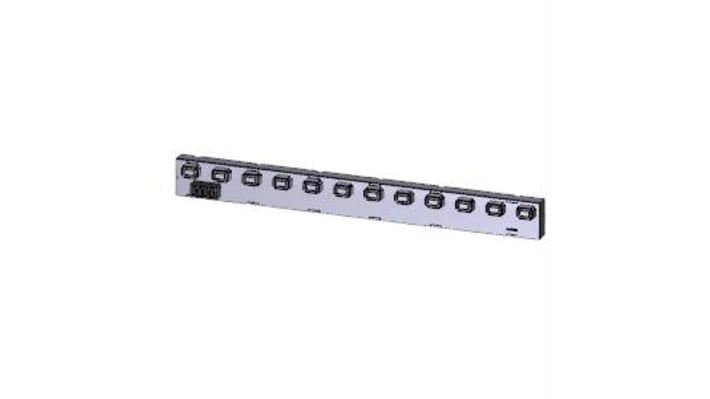

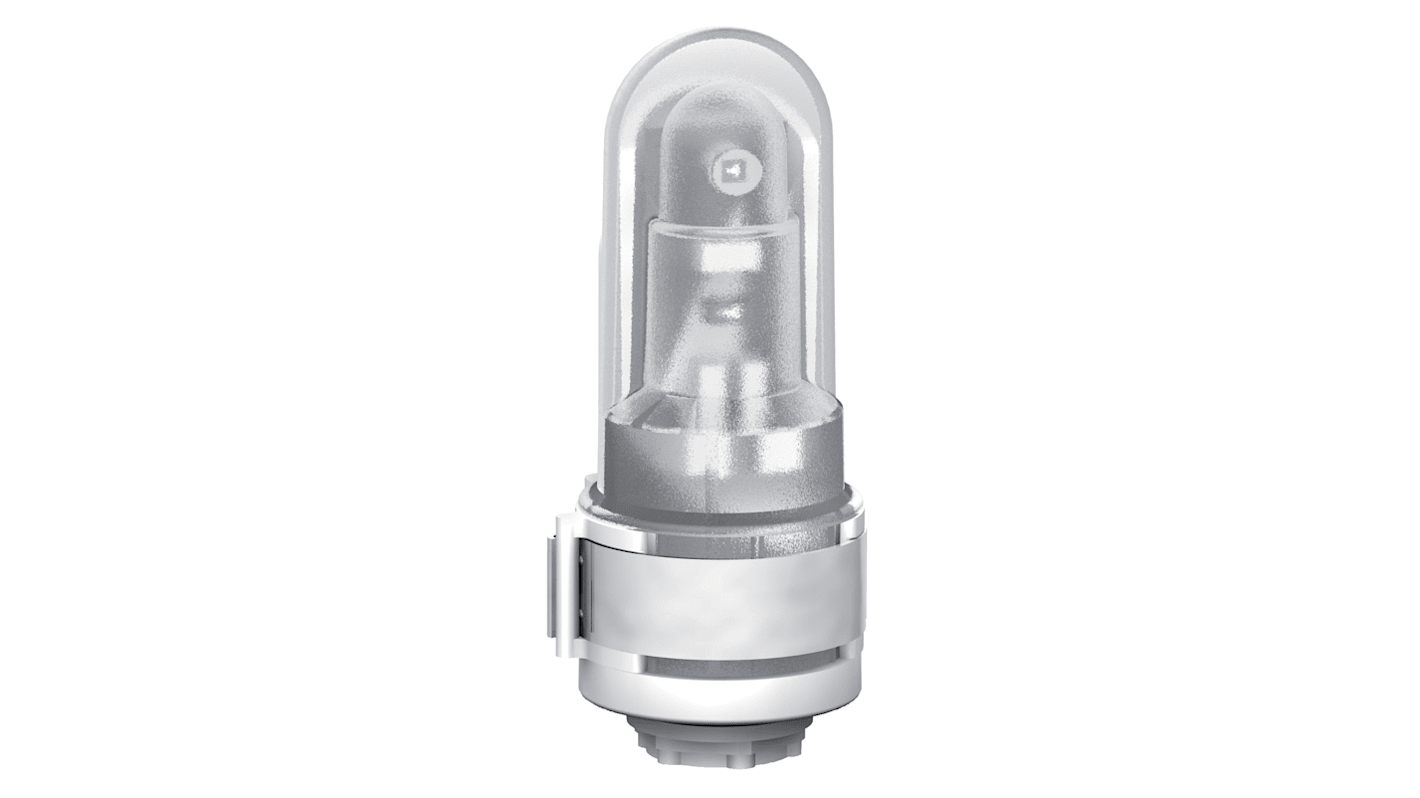

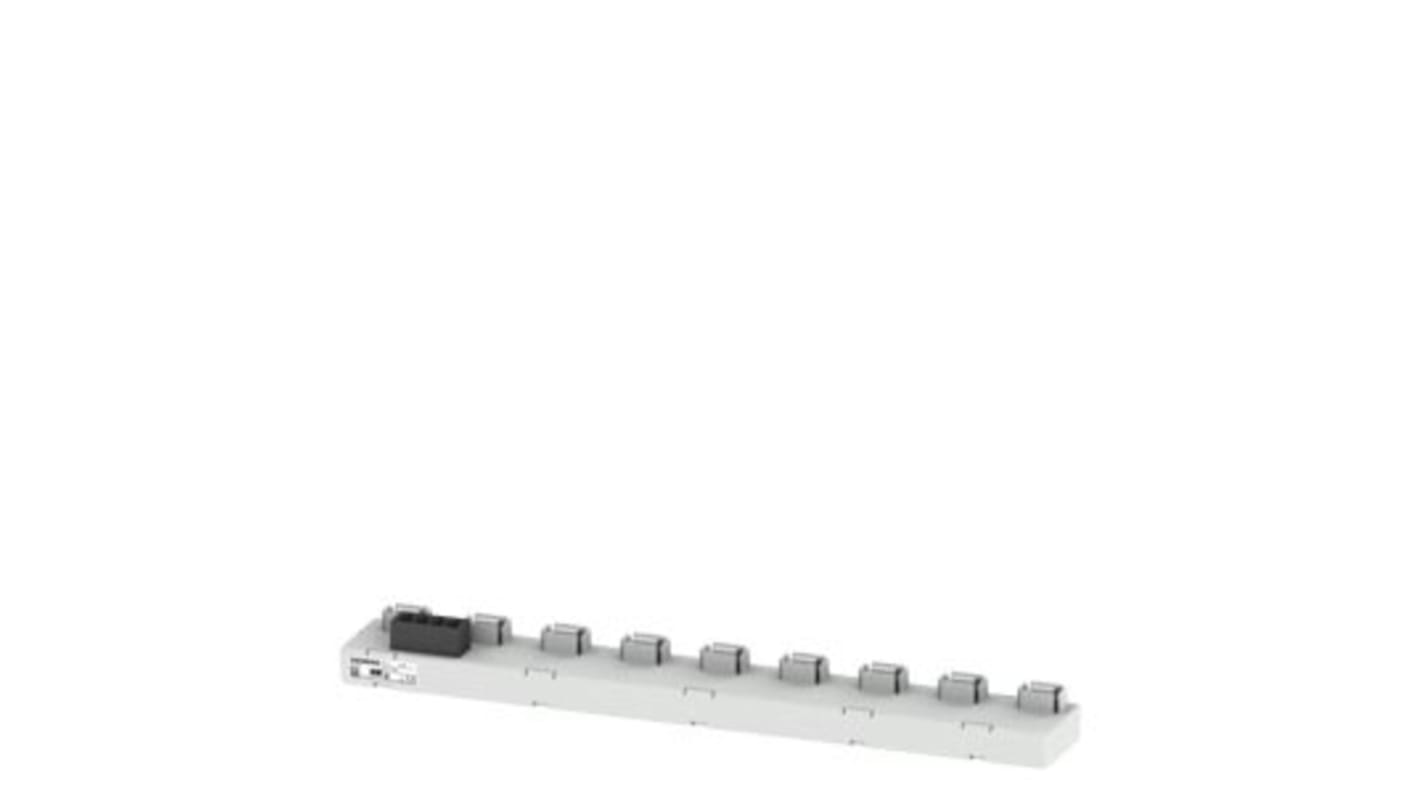

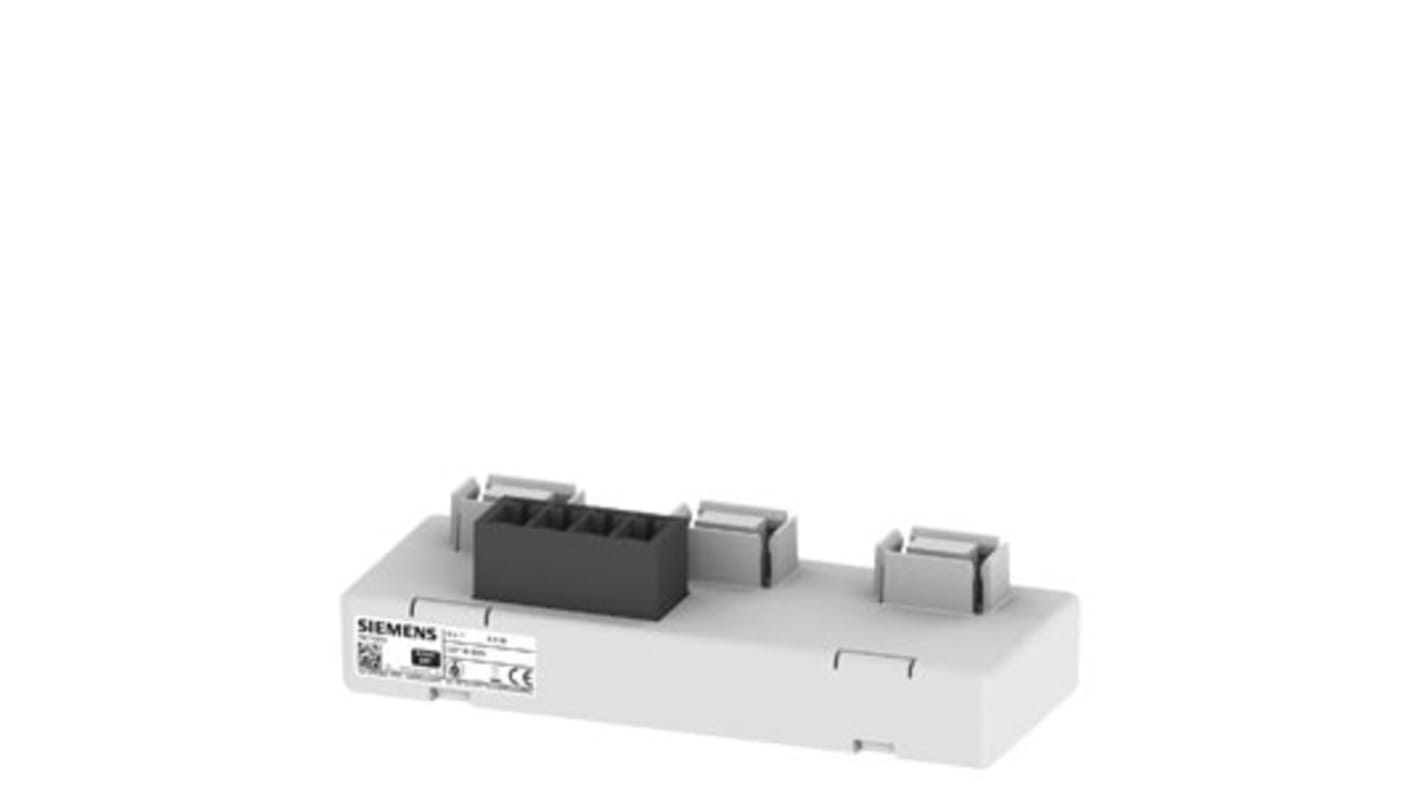

Siemens - Accessori di connessione, adattatori e moduli di espansione compatibili con le gamme di misuratori da pannello della serie SENTRON, ordinabili con supporto tecnico pre-vendita per la verifica della compatibilità con il modello di misuratore installato.
ABB - Connettori estraibili, moduli di comunicazione Modbus e M-Bus e trasformatori di corrente abbinabili alle gamme di misuratori multifunzione e contatori di energia ABB, con documentazione tecnica completa per la verifica della compatibilità firmware.
Carlo Gavazzi - Moduli di espansione, uscite analogiche e accessori di montaggio per le gamme di misuratori e contatori di energia Carlo Gavazzi, con elevata disponibilità a catalogo per applicazioni di energy management e monitoraggio consumi su linee industriali.
Lovato - Accessori di connessione e moduli aggiuntivi per misuratori multifunzione e strumenti da pannello della gamma Lovato, adatti a quadri di distribuzione in ambienti industriali e terziari, con supporto per protocolli Modbus RTU e TCP.
Finder - Adattatori e accessori di montaggio per la serie di misuratori e relè di misura Finder, selezionati per applicazioni di controllo e monitoraggio nei quadri di distribuzione industriale.
Omron - Connettori estraibili e moduli di espansione compatibili con le gamme di misuratori e temporizzatori Omron da pannello, con verifica di compatibilità per versione firmware disponibile prima dell'ordine.

Domande frequenti sugli accessori per misuratori da pannello

Come si verifica la compatibilità tra un accessorio di montaggio e il misuratore da pannello già installato?

Il primo dato da controllare è il formato nominale del misuratore - 48x48, 72x72, 96x96 mm - e la quota effettiva dell'asola di ritaglio già presente nel quadro, che va misurata fisicamente e non desunta dal formato dello strumento. Il secondo parametro è la profondità disponibile nel quadro, che deve essere compatibile con la profondità dell'adattatore più il misuratore installato a monte. Per i connettori estraibili, è necessario verificare il passo della morsettiera del misuratore, che deve corrispondere esattamente a quello del connettore. Se il codice completo del misuratore è disponibile, il team Elexonik verifica direttamente sulla documentazione tecnica del produttore qual è l'accessorio corretto prima di processare l'ordine.

Quale trasformatore di corrente è corretto abbinare a un misuratore da pannello con ingresso 5A?

Il rapporto di trasformazione del TA deve essere scelto in modo che la corrente nominale del carico corrisponda all'80-100% della corrente primaria nominale del trasformatore: per un carico con assorbimento nominale di 80A si sceglie un TA 100/5A. La classe di precisione deve essere coerente con quella del misuratore: per applicazioni di monitoraggio energetico non fiscale è sufficiente la classe 1, mentre per misuratori di energia utilizzati in contesti di fatturazione o verifica fiscale è richiesta la classe 0,2S secondo IEC 61869-2, con certificato di taratura. Su carichi con correnti di spunto elevate - come linee con motori ad avviamento diretto - è necessario verificare anche la classe di saturazione del TA per evitare distorsioni durante gli avviamenti che potrebbero danneggiare il misuratore a valle.

È possibile aggiungere a posteriori un modulo di comunicazione Modbus a un misuratore da pannello già installato?

In molti casi sì, ma la compatibilità tra il modulo di comunicazione e il misuratore installato non è mai universale e dipende dal modello specifico e dalla versione firmware. Prima di ordinare un modulo di espansione per comunicazione Modbus RTU o TCP, è necessario disporre del codice completo del misuratore con versione firmware, reperibile sulla targa dello strumento o nel menu di configurazione. Il modulo deve essere specifico per quella famiglia e quella versione: un modulo progettato per una versione successiva del firmware potrebbe non essere riconosciuto dallo strumento installato. Il team Elexonik verifica questa compatibilità sulla documentazione tecnica prima di confermare l'ordine, evitando resi e ritardi in fase di messa in servizio.

La guarnizione frontale è inclusa nella fornitura del misuratore o va ordinata separatamente?

Dipende dal produttore e dal modello specifico. Per molte famiglie di misuratori da pannello - in particolare per i formati 72x72 e 96x96 mm - la guarnizione frontale è un accessorio con codice separato che deve essere ordinato esplicitamente. La sua assenza rende il grado di protezione IP del frontale dichiarato dal produttore non garantito, con conseguente esposizione dello strumento a polvere e condensa in ambienti industriali che richiedono almeno IP54. Se si sta ordinando un misuratore da installare in un quadro aperto o in un ambiente polveroso, conviene sempre verificare nella scheda tecnica del prodotto se la guarnizione è inclusa o va specificata separatamente. In caso di dubbio, il team Elexonik verifica questa informazione prima di procedere con l'ordine.

Supporto tecnico, spedizioni e assistenza per gli accessori da pannello

Per quadri elettrici industriali in cui un accessorio mancante può bloccare la messa in servizio o prolungare un fermo macchina, la rapidità di fornitura e la correttezza del componente ricevuto sono requisiti prioritari. Elexonik gestisce le spedizioni tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità del prodotto, con possibilità di verificare la disponibilità a magazzino prima di confermare l'ordine contattando il team tecnico tramite la pagina contatti.

Per chi deve sostituire un accessorio fuori produzione o identificare l'equivalente corretto per un misuratore di vecchia generazione, il team Elexonik verifica la compatibilità dimensionale ed elettrica con i prodotti disponibili a catalogo, riducendo il rischio di ricevere un componente non installabile. Oltre alla fornitura, è disponibile un servizio di riparazione e assistenza tecnica su componenti industriali, inclusi strumenti da pannello e sistemi di misura: tutti i dettagli sono nella pagina dedicata a riparazioni e assistenza tecnica.

Gli acquisti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere chi siamo e come lavoriamo, puoi visitare la pagina chi siamo.
