Nei quadri di comando e distribuzione elettrica, la scelta di un commutatore a camme adeguato incide direttamente sull'affidabilità dell'intero impianto. Su Elexonik trovi commutatori a camme disponibili per l'ordine immediato: modelli con maniglia standard, con ritorno a molla, a chiave e con albero rotativo, selezionabili in base alla corrente nominale, al numero di posizioni e al tipo di montaggio richiesto dall'applicazione specifica. La spedizione avviene tramite corriere espresso e il team tecnico è disponibile per supportarti nella verifica della compatibilità prima dell'ordine.

Elexonik serve installatori, manutentori e responsabili acquisti di aziende industriali che hanno necessità di componenti precisi, documentati e pronti alla consegna. Su questa categoria disponiamo di una selezione di brand industriali qualificati, con accessori e componenti abbinati - come manopole e blocchi contatto - ordinabili nella stessa transazione.

Visualizzi 1 - 9 di 9 prodotti

Tipologie di commutatori a camme disponibili a catalogo

I commutatori a camme fanno parte della famiglia degli interruttori rotanti e componenti, all'interno della più ampia categoria Interruttori e Pulsanti. Sono dispositivi di manovra che permettono di selezionare o commutare configurazioni di circuito attraverso la rotazione di un albero, con profili a camme che determinano l'apertura e la chiusura dei contatti in sequenza. Sono impiegati tipicamente in quadri di controllo, quadri di distribuzione e armadi di comando per la selezione di modalità operative, la commutazione di alimentazioni e il controllo di motori elettrici.

Varianti principali per tipo di attuatore

Le varianti disponibili nel catalogo Elexonik si distinguono principalmente per il tipo di attuatore, che determina la modalità di azionamento e l'ambito d'uso corretto:

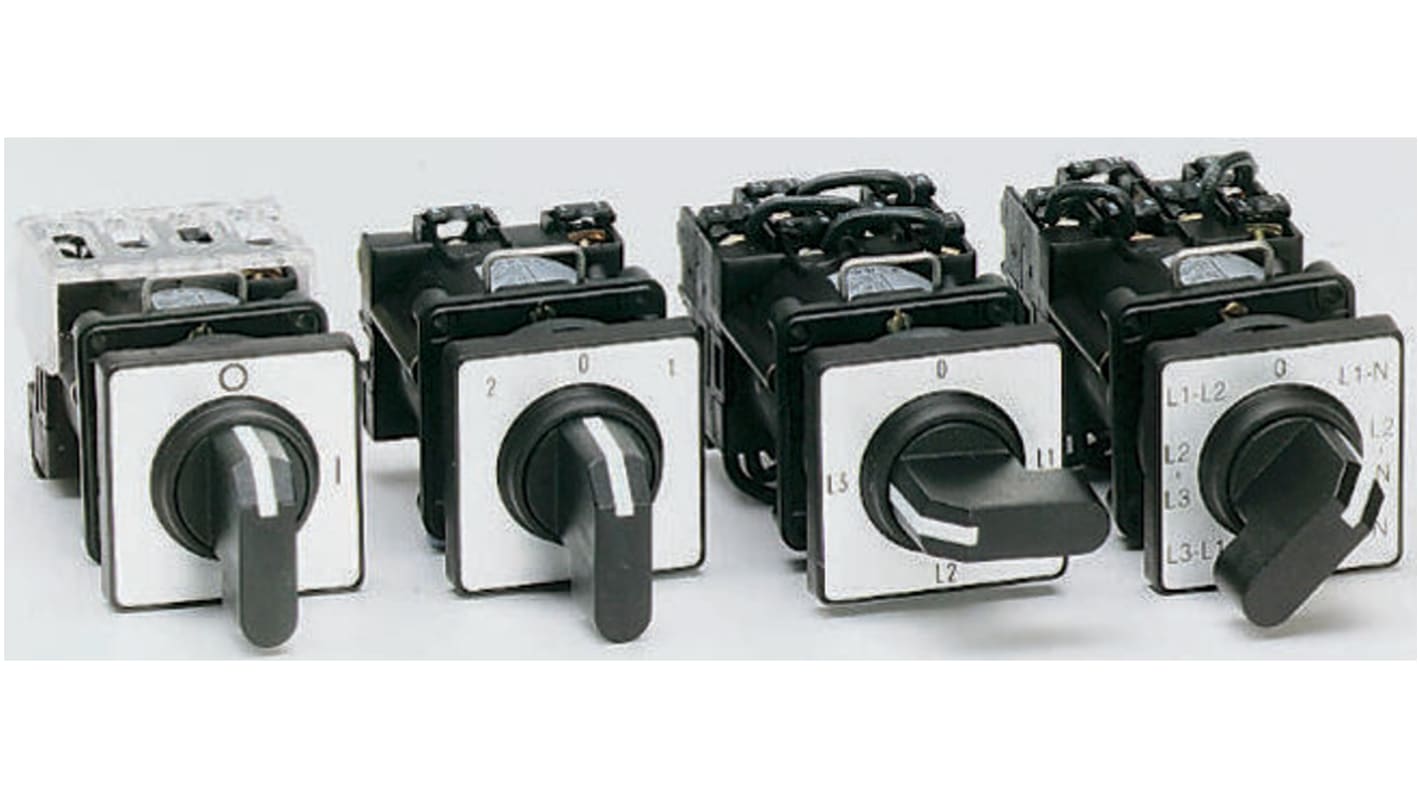

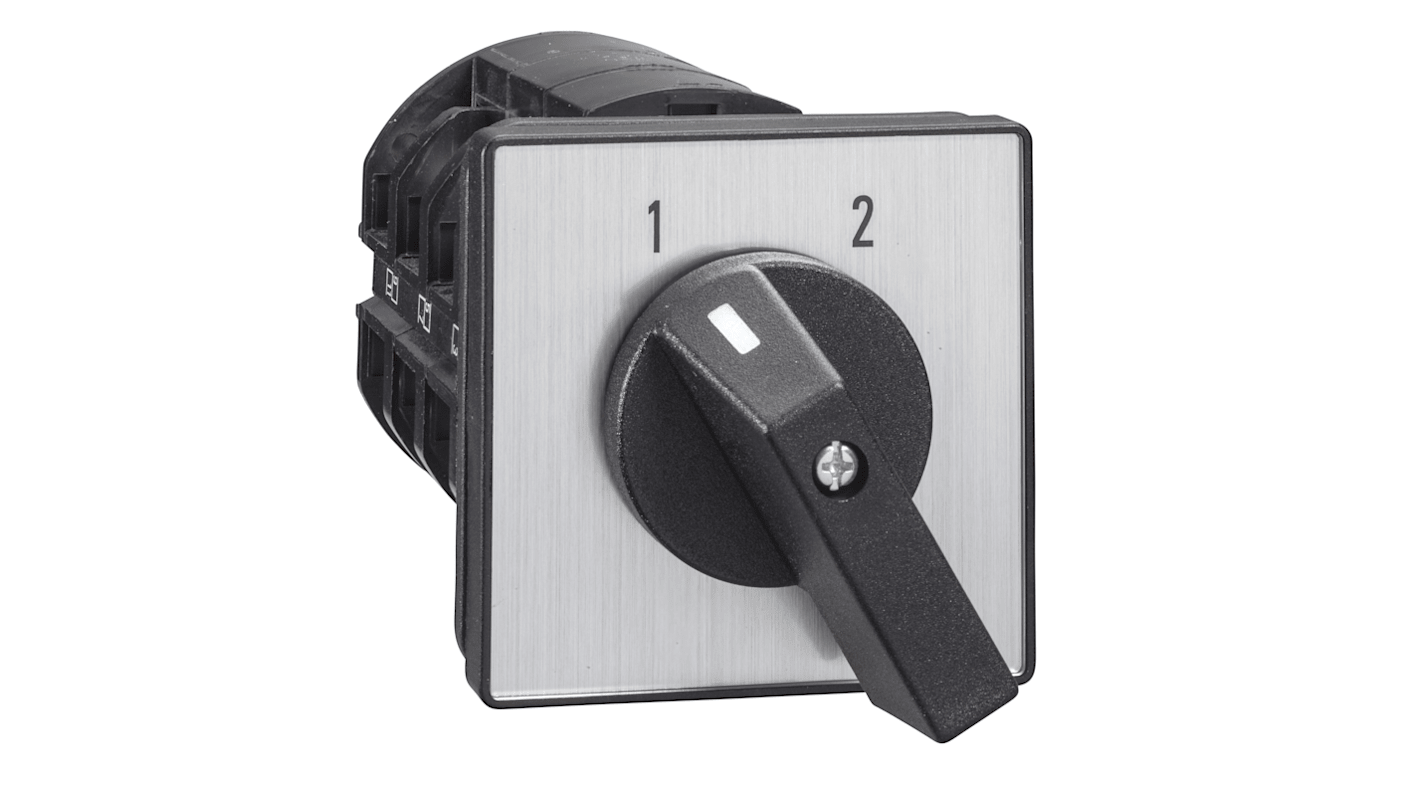

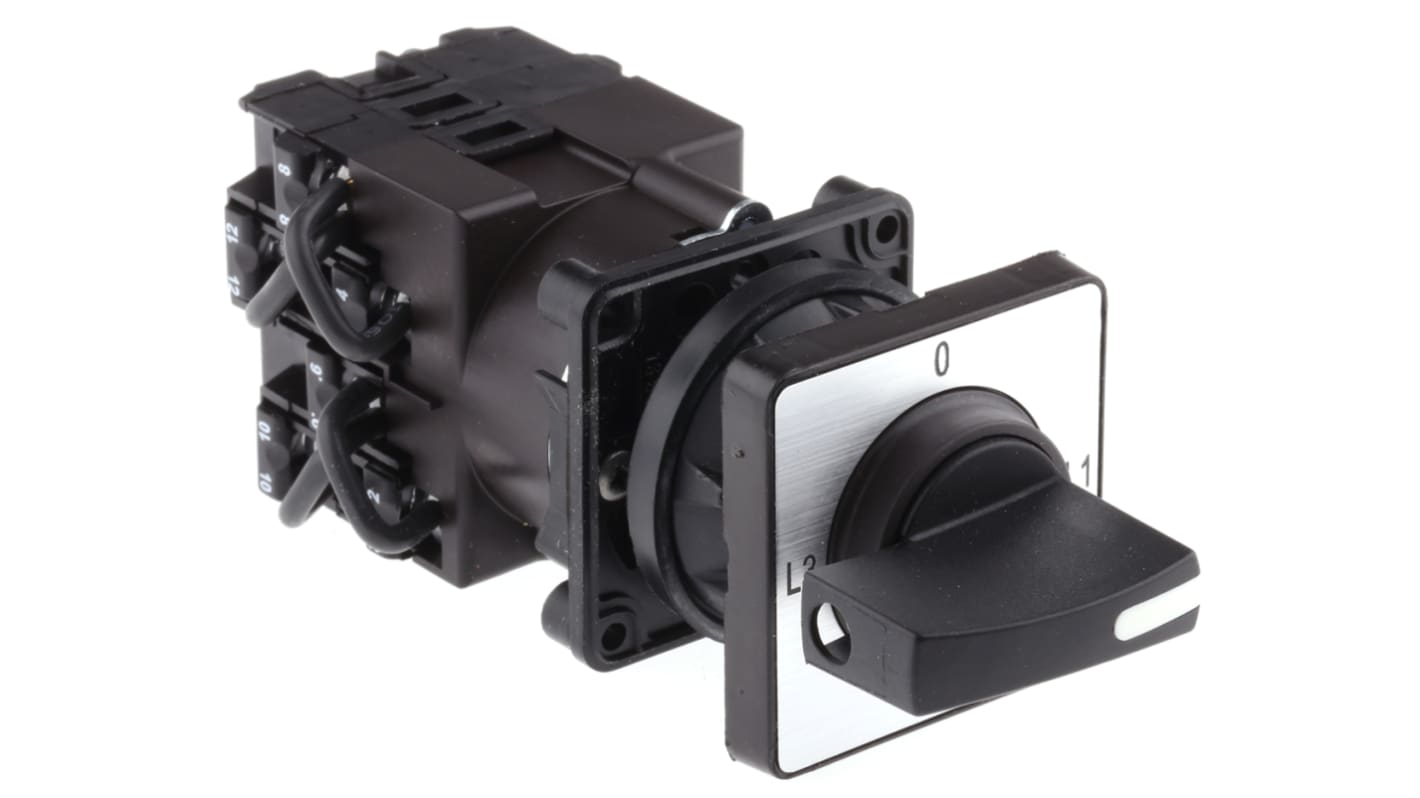

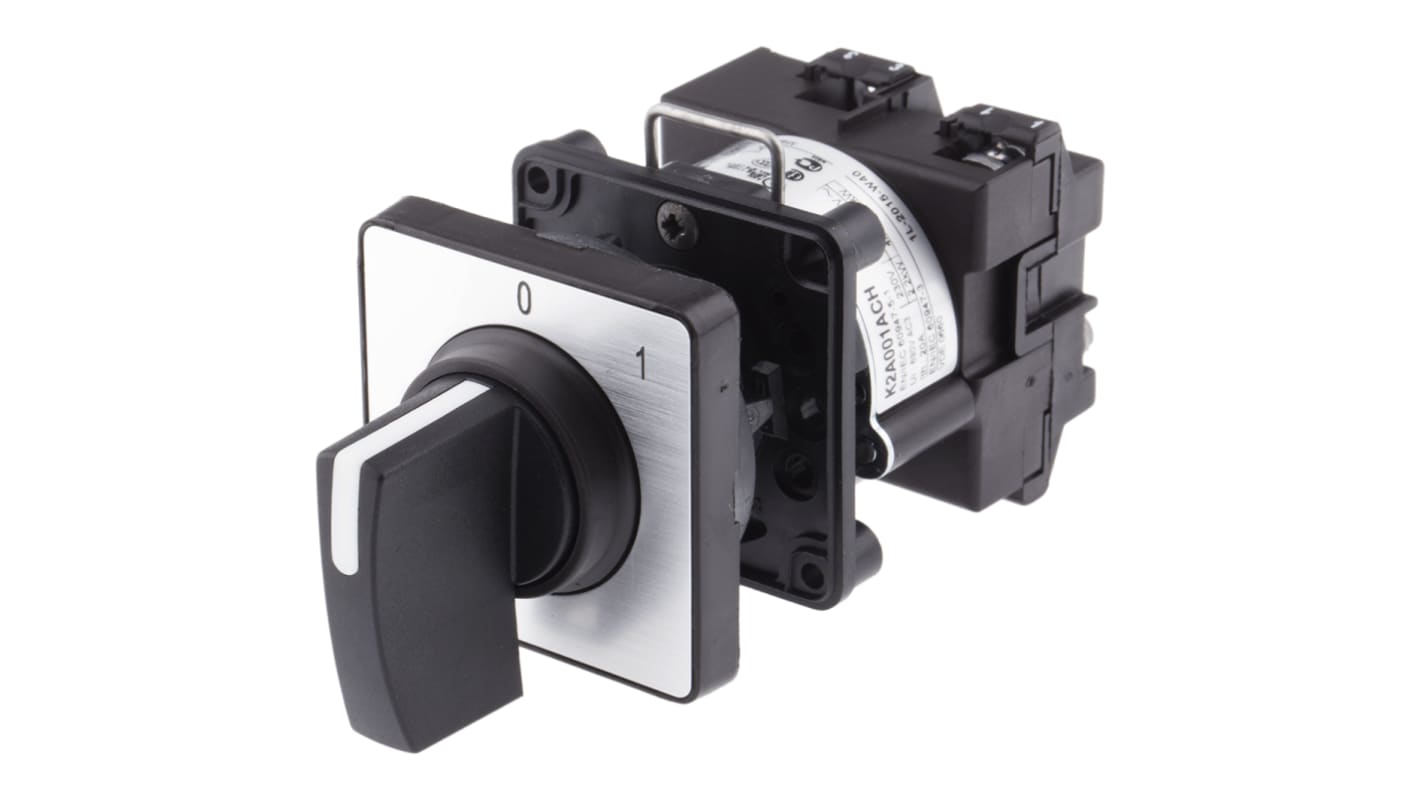

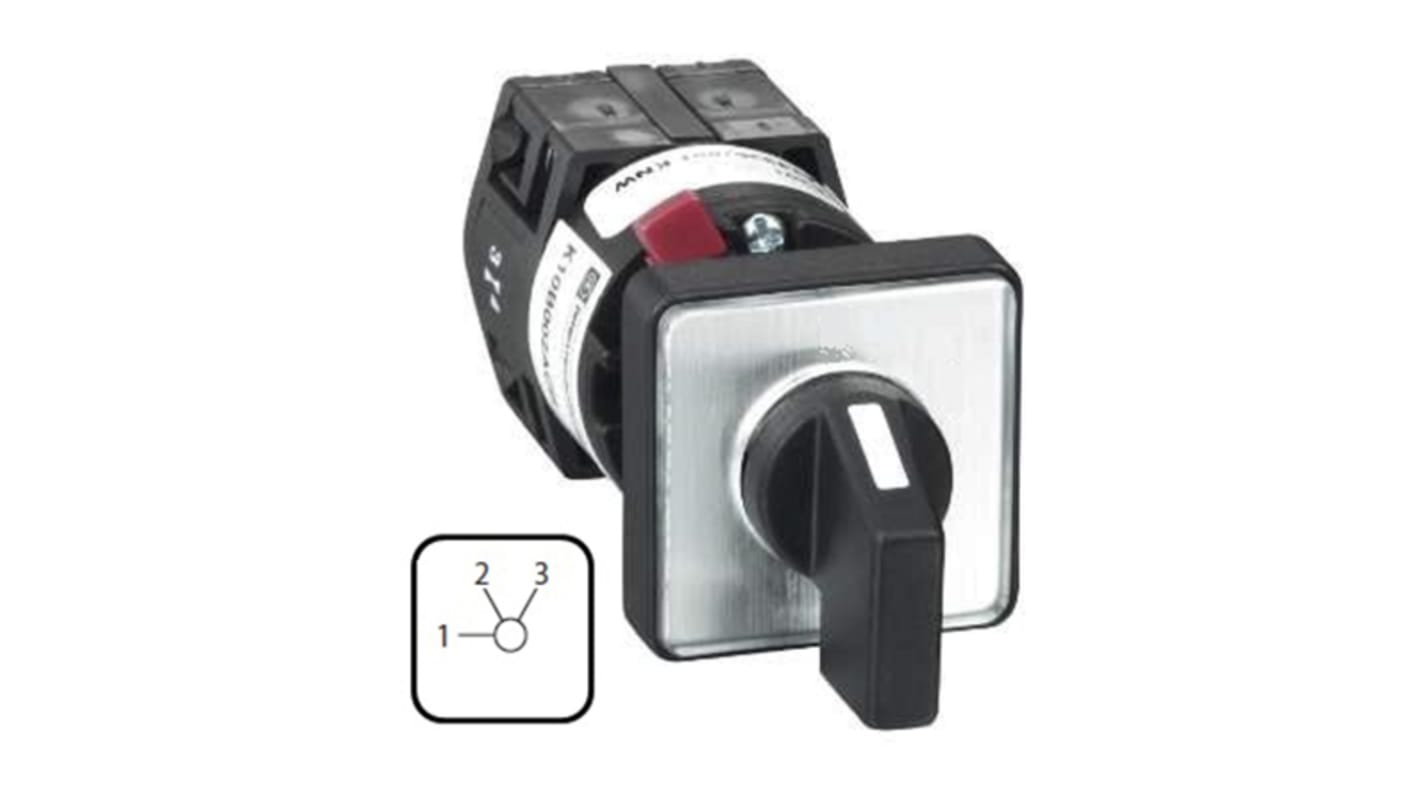

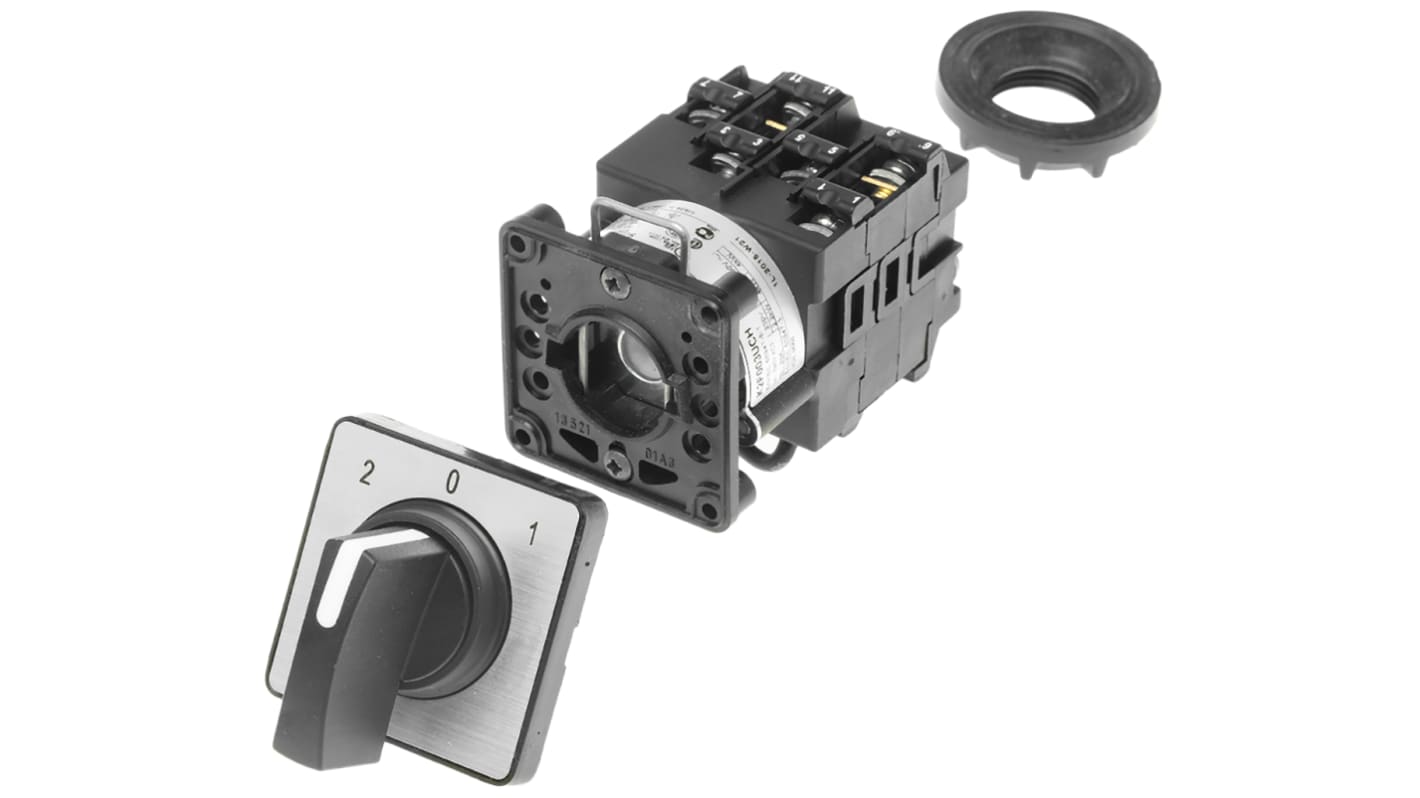

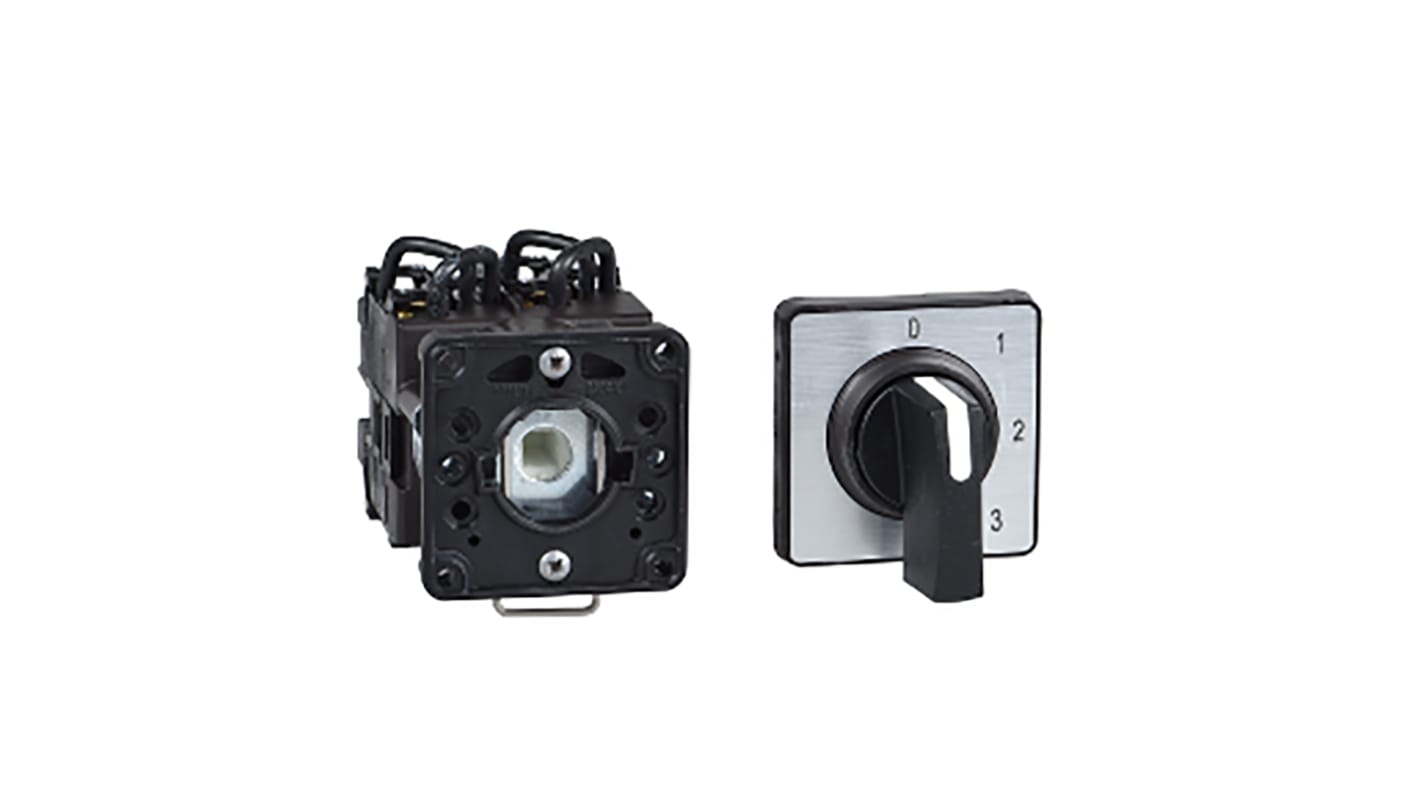

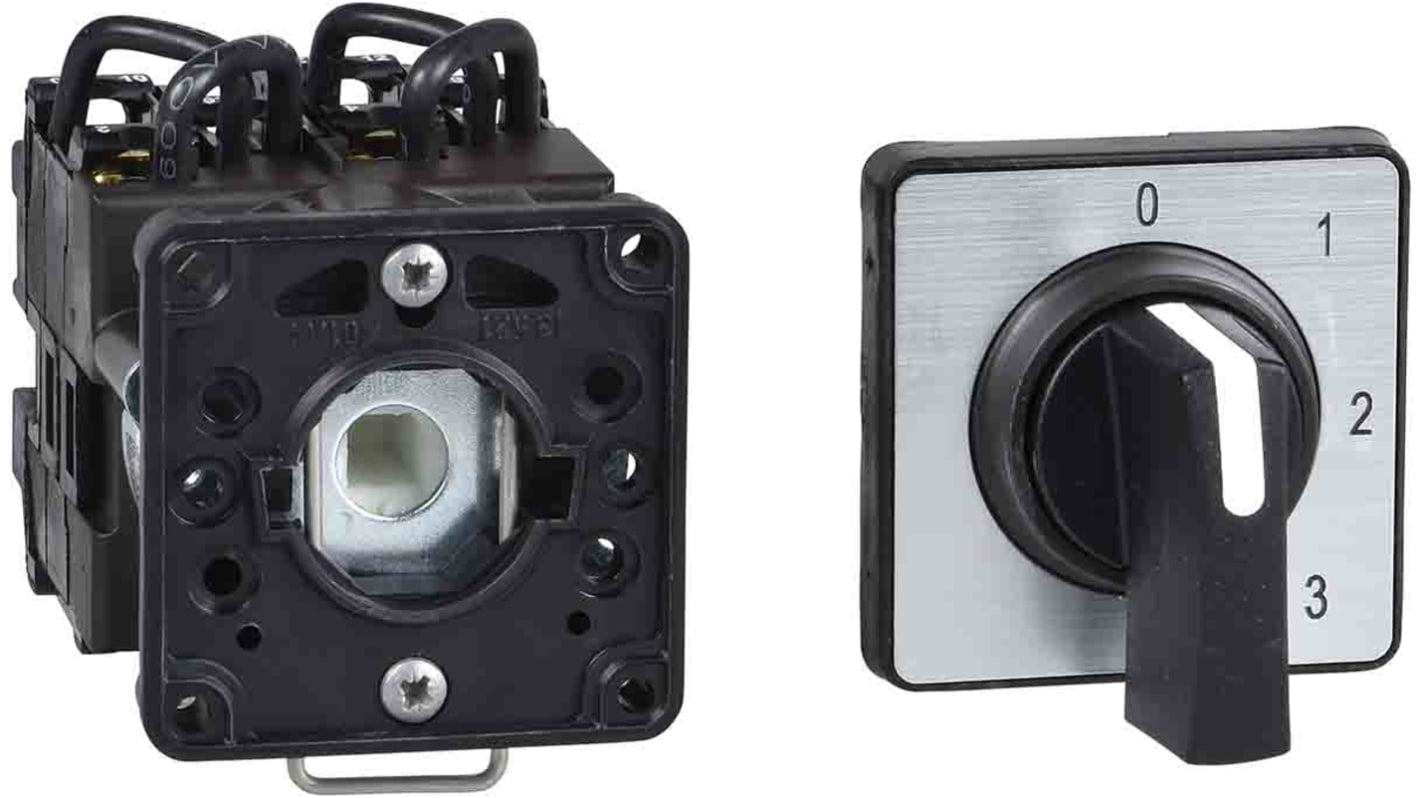

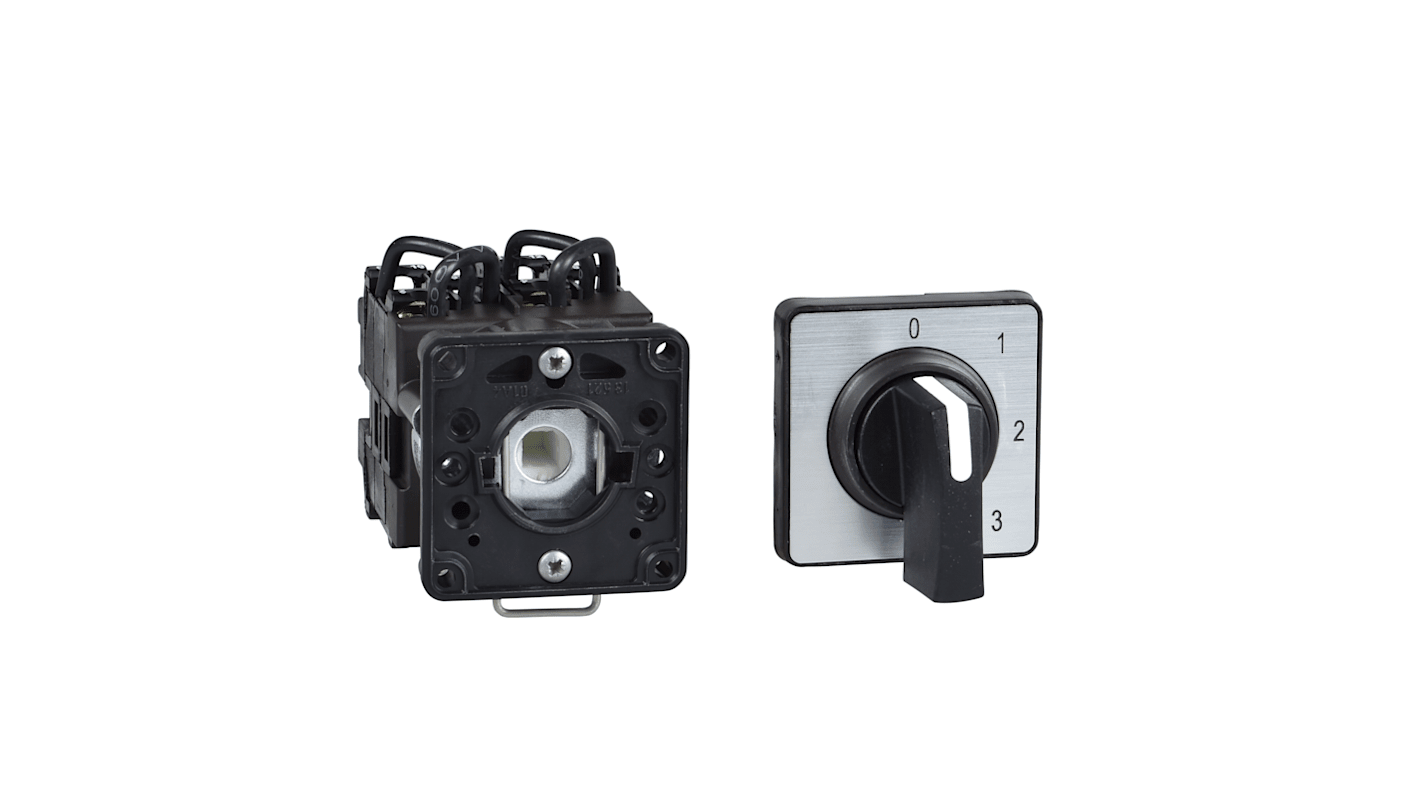

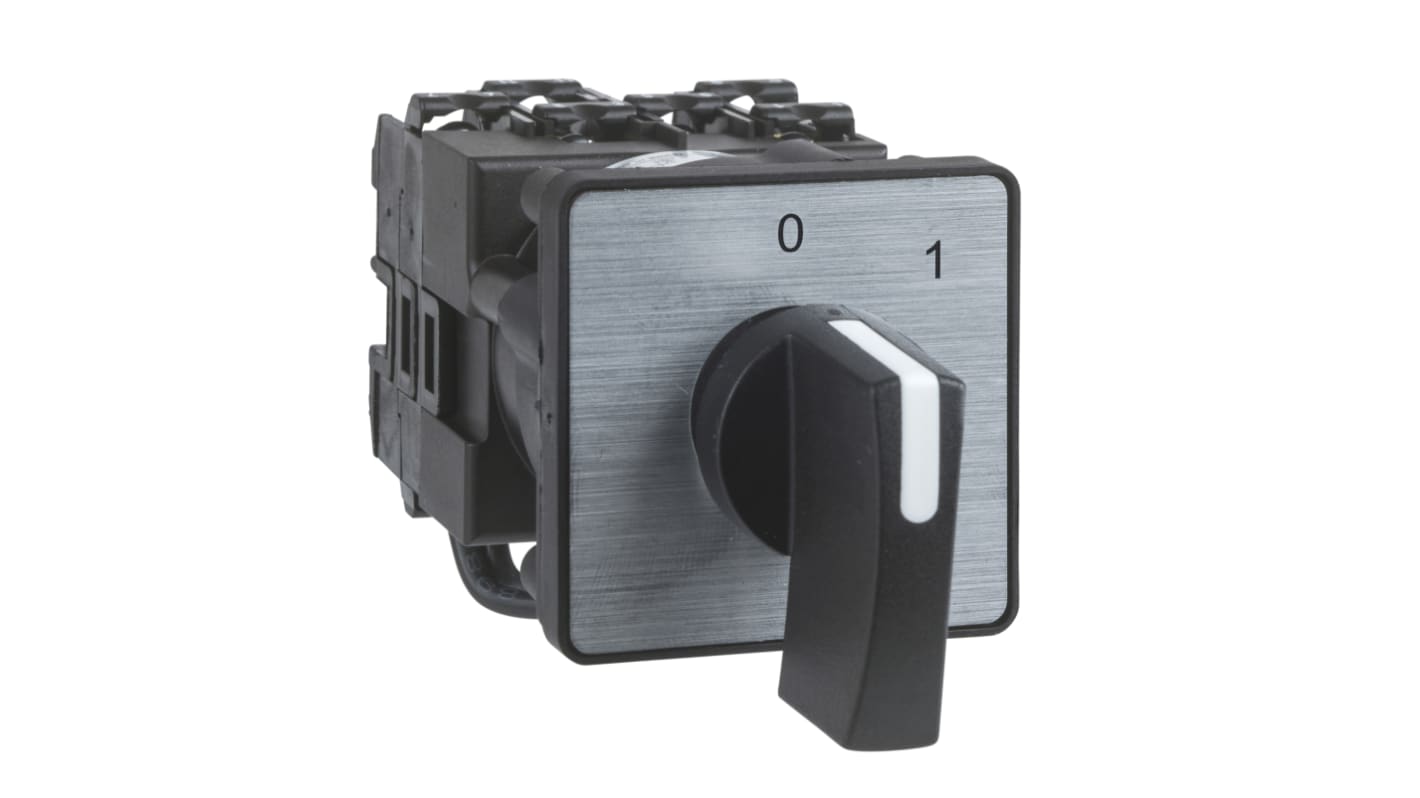

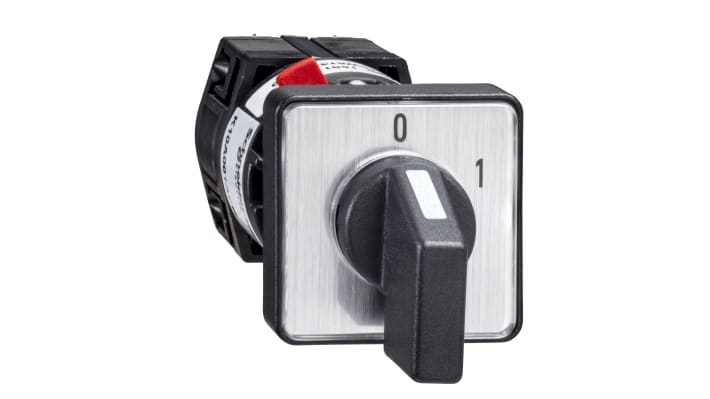

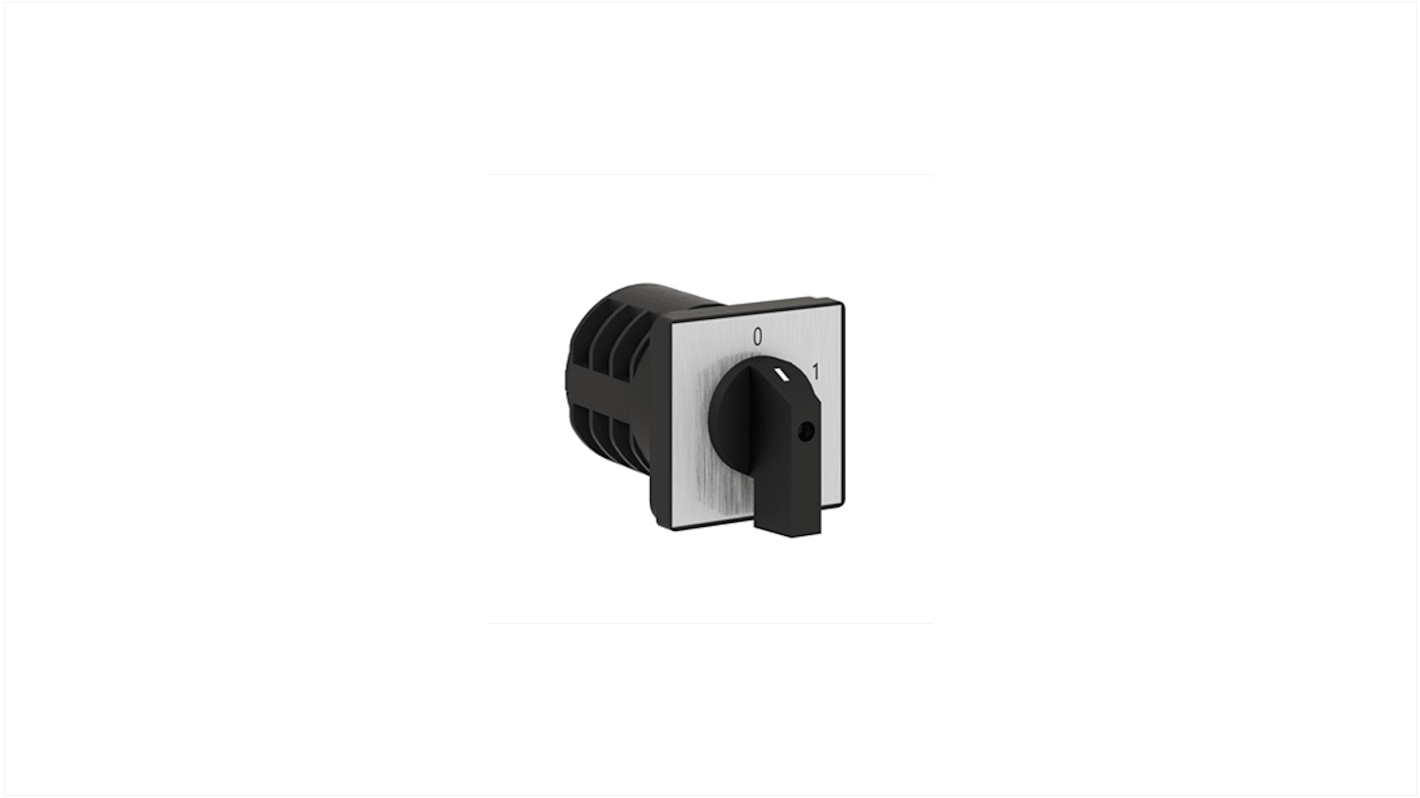

Commutatori con maniglia o manopola: la soluzione standard per la maggior parte delle applicazioni su quadro. L'operatore ruota la maniglia tra le posizioni disponibili per selezionare la configurazione desiderata. Adatti a operazioni manuali frequenti e a condizioni ambientali standard. Le manopole per interruttori a camme sono selezionabili separatamente per adattare il commutatore alla finitura e alle dimensioni del quadro.
Commutatori con ritorno a molla: progettati per azioni temporanee o di tipo "uomo presente", in cui il contatto deve mantenersi attivo solo finché l'operatore esercita pressione sull'attuatore. Utilizzati in applicazioni dove è richiesta la presenza continua dell'operatore per ragioni di sicurezza operativa.
Commutatori a chiave: consentono di limitare l'accesso alle funzioni di selezione a personale autorizzato. La chiave blocca il commutatore in posizione e può essere estratta solo in determinate configurazioni. Impiegati in quadri con accesso controllato e in applicazioni dove la commutazione involontaria deve essere prevenuta.

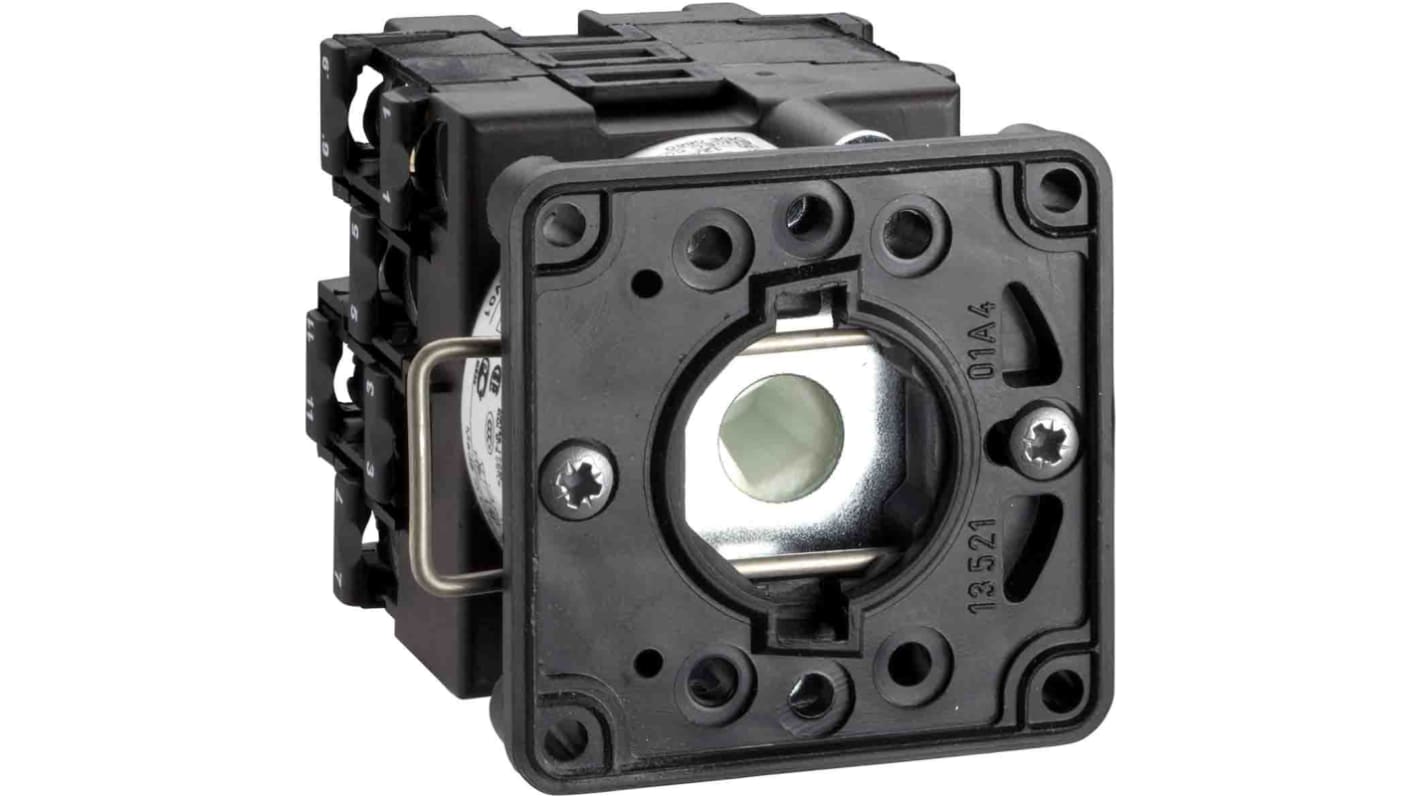

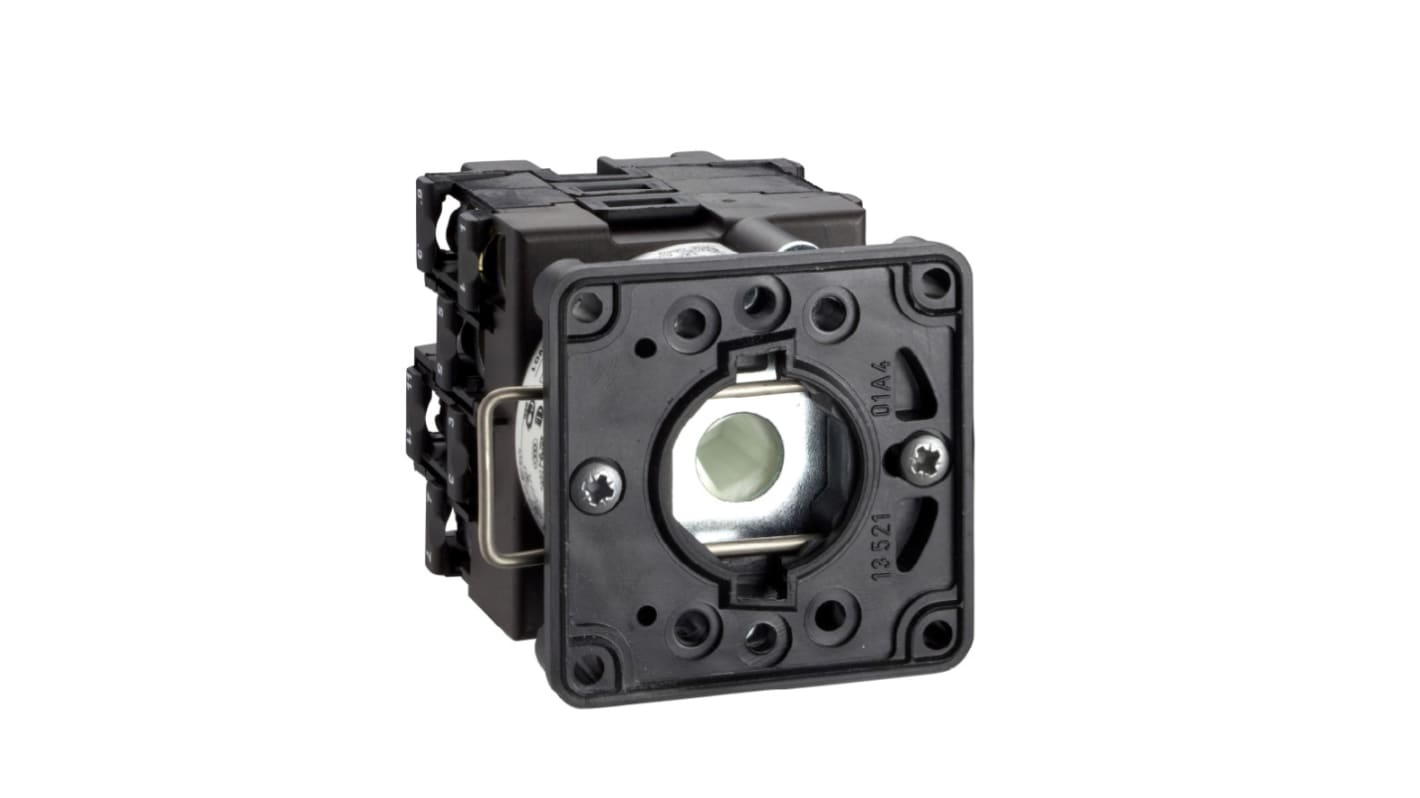

Commutatori con albero rotativo: varianti progettate per integrazioni specifiche all'interno di quadri o macchinari, dove l'attuatore esterno viene fornito separatamente o fa parte di un sistema di accoppiamento meccanico dedicato.

A completamento della selezione, nel catalogo sono disponibili anche gli interruttori rotativi, che rappresentano la famiglia affine per applicazioni che non richiedono la complessità della struttura a camme, e i blocchi contatto per interruttori rotanti, componenti aggiuntivi per espandere il numero di contatti disponibili su un commutatore già installato.

Come scegliere il commutatore a camme corretto

La selezione di un commutatore a camme richiede la verifica sistematica di diversi parametri prima di procedere all'ordine. Un errore in fase di selezione si traduce quasi sempre in un ritorno del prodotto o, peggio, in un'incompatibilità scoperta solo in fase di cablaggio. Ecco i criteri operativi da verificare:

Checklist pre-ordine

Corrente nominale: verifica la corrente effettiva che il commutatore deve commutare nel tuo impianto. I modelli disponibili coprono range che vanno da valori contenuti fino a oltre 100 A per applicazioni di potenza. Sovrastimare la corrente nominale non è un problema; sottostimarla causa surriscaldamento dei contatti e degrado accelerato.
Tensione nominale di esercizio: controlla la tensione del circuito, sia in corrente alternata che in corrente continua. I commutatori a camme per uso industriale supportano generalmente tensioni fino a 690 V in AC; verifica che la variante selezionata sia idonea al livello di tensione del tuo impianto.
Numero di posizioni: definisci quante posizioni di commutazione sono richieste dall'applicazione. I modelli disponibili a catalogo spaziano da 2 posizioni fino a configurazioni con 12 o più posizioni selezionabili. Questo parametro influisce sulla struttura del pacco a camme interno e non è modificabile dopo la selezione.
Tipo di montaggio: verifica il tipo di montaggio previsto - frontale su pannello, a sporgenza, da quadro - e le dimensioni del foro di installazione. I commutatori a camme utilizzano tipicamente montaggi su pannello con dimensioni normalizzate; verifica la compatibilità con il pannello esistente prima dell'ordine.
Fasi elettriche: stabilisci se l'applicazione richiede un commutatore monofase o trifase. Nei commutatori trifase la struttura a camme deve garantire la commutazione simultanea delle tre fasi, con sequenza di apertura e chiusura definita dal profilo meccanico interno.
Grado di protezione IP: per installazioni in ambienti gravosi - presenza di polvere, liquidi di lavorazione o agenti chimici - verifica il grado IP richiesto. Per applicazioni in quadri chiusi in ambienti normali è sufficiente IP20; per installazioni esposte sono necessari gradi IP65 o superiori.
Tipo di attuatore: scegli la variante (maniglia standard, ritorno a molla, a chiave) in base all'esigenza operativa e al livello di controllo dell'accesso richiesto dall'applicazione.

Se hai dubbi sulla lettura della sigla prodotto o sulla compatibilità con un impianto esistente, il team Elexonik è disponibile per una verifica tecnica pre-ordine: puoi richiedere supporto tramite la pagina contatti.

Errori frequenti nella selezione e casi da evitare

Chi lavora regolarmente su quadri di distribuzione e controllo conosce bene le insidie che si nascondono nella selezione di un commutatore a camme. L'errore più frequente che riscontriamo è la sottostima della corrente nominale: capita spesso che venga ordinato un commutatore dimensionato sulla corrente nominale del motore, senza tenere conto delle correnti di spunto o delle punte durante le manovre di avvio e inversione. In questi casi i contatti si degradano rapidamente, con conseguente aumento della resistenza di contatto e rischio di guasto precoce.

Problemi ricorrenti su ricambi e sostituzioni

Un secondo scenario critico riguarda la sostituzione di commutatori a camme su quadri esistenti, specialmente quando il modello originale è fuori produzione o il costruttore del quadro non è più rintracciabile. In questi casi la sigla del componente originale non è sufficiente: occorre verificare le dimensioni del foro di montaggio, la profondità del commutatore, il tipo di connessione elettrica (a vite o a innesto) e il profilo del pacco a camme, che deve replicare esattamente la sequenza di commutazione originale per non alterare il comportamento del circuito. Quando un cliente ci contatta per la sostituzione di un commutatore a camme fuori catalogo, la prima cosa che verifichiamo è proprio la sequenza di commutazione: un commutatore con lo stesso numero di posizioni ma con profilo a camme diverso può sembrare compatibile visivamente ma alterare completamente la logica di controllo del quadro.

Un terzo errore ricorrente riguarda la mancata verifica del numero di circuiti commutati: alcuni modelli commutano un solo polo per posizione, altri gestiscono simultaneamente tre o quattro poli. Ordinare il modello sbagliato su questo parametro significa rifare il cablaggio o restituire il componente.

Applicazioni tipiche in impianti industriali e quadri di controllo

I commutatori a camme trovano impiego in contesti industriali dove è necessaria una selezione manuale affidabile e ripetibile di configurazioni di circuito. Le applicazioni più comuni riguardano:

Quadri di comando e distribuzione

Nei quadri di distribuzione, i commutatori a camme sono utilizzati come selettori di misura per voltmetri e amperometri: in questo impiego, ruotando il commutatore si collega lo strumento di misura a fasi diverse, permettendo la lettura sequenziale delle grandezze elettriche con un unico strumento. Siemens dispone di una gamma consolidata di commutatori a camme per questo tipo di applicazione, ordinabili su Elexonik con verifica della compatibilità con gli strumenti di misura già installati.

Nel controllo motori, i commutatori a camme gestiscono funzioni come l'avvio diretto, l'arresto e l'inversione di marcia, la commutazione stella-triangolo e la selezione tra modalità manuale e automatica. In questi contesti la corrente nominale di commutazione deve essere calcolata con attenzione, tenendo conto delle condizioni operative reali dell'azionamento.

Macchinari industriali e linee di produzione

Sulle linee di produzione, i commutatori a camme vengono integrati nei quadri locali di macchina per la selezione delle modalità operative (es. ciclo automatico, jog, manutenzione) e per la commutazione di alimentazioni ridondanti. In questi ambienti la robustezza meccanica dell'attuatore e il grado di protezione IP sono parametri critici quanto i parametri elettrici. Lovato offre soluzioni a camme orientate a questo segmento, con varianti idonee a installazioni in ambienti con vibrazioni e sollecitazioni meccaniche elevate.

Nei settori della commutazione di circuiti di potenza e ausiliari - trasformatori, gruppi di continuità, sistemi di riserva - i commutatori a camme gestiscono la selezione tra sorgenti di alimentazione diverse, con sequenze di commutazione definite per evitare cortocircuiti o interruzioni di servizio durante la manovra.

Accessori, componenti correlati e compatibilità

Un commutatore a camme raramente viene ordinato come componente isolato: nella maggior parte delle installazioni è necessario abbinarlo ad accessori che ne completano la funzione o che adattano il prodotto alle specifiche del quadro.

Le manopole per interruttori a camme sono il primo accessorio da verificare: devono essere compatibili con il diametro e il tipo di albero del commutatore selezionato. Non tutte le manopole sono intercambiabili tra modelli di brand diversi, ed è un errore frequente ordinarle separatamente senza verificare la compatibilità prima dell'acquisto.

I blocchi contatto per interruttori rotanti consentono di espandere il numero di contatti disponibili su un commutatore già selezionato, aggiungendo funzioni di segnalazione o di interblocco senza dover sostituire il corpo principale del dispositivo. Anche in questo caso la compatibilità tra blocco contatto e corpo del commutatore va verificata prima dell'ordine.

Per applicazioni che richiedono segnalazione luminosa dello stato selezionato, è possibile abbinare al commutatore le lampade spia disponibili nel catalogo Elexonik, verificando la tensione di alimentazione e il tipo di connessione compatibile con il quadro in lavorazione.

Normative di riferimento per i commutatori a camme industriali

I commutatori a camme destinati ad applicazioni industriali devono rispettare i requisiti della norma IEC 60947-3, che definisce le prescrizioni per interruttori, sezionatori, interruttori-sezionatori e unità di combinazione con fusibili. Questa norma stabilisce, tra gli altri parametri, le categorie di impiego in funzione della natura del carico commutato: la categoria AC-21A riguarda la commutazione di carichi resistivi, la AC-22A copre carichi misti resistivi-induttivi, la AC-23A si applica alla commutazione di carichi fortemente induttivi come motori.

La categoria di impiego è un parametro critico che incide direttamente sulla durata meccanica ed elettrica del commutatore: un dispositivo selezionato con categoria di impiego inferiore a quella richiesta dall'applicazione reale presenterà un'usura accelerata dei contatti, con conseguente riduzione dell'affidabilità dell'impianto nel tempo. Prima di ordinare, verifica che la categoria di impiego del modello selezionato corrisponda alla natura del carico effettivamente commutato nel tuo impianto.

Per applicazioni in ambienti con rischio di esplosione, la normativa ATEX introduce requisiti aggiuntivi che limitano significativamente le famiglie di prodotto utilizzabili: in questi contesti, contatta il team Elexonik per una verifica specifica prima di procedere alla selezione.

I brand disponibili per commutatori a camme industriali

Siemens - Presente con una gamma consolidata di commutatori a camme per quadri di controllo e distribuzione, inclusi modelli per selettori di misura e per la gestione di carichi in corrente alternata fino a 690 V. Disponibile a catalogo con supporto tecnico per la verifica della sigla e della categoria di impiego prima dell'ordine.
Lovato - Gamma orientata ad applicazioni su macchinari industriali e quadri locali di macchina, con varianti robuste per ambienti con vibrazioni e commutatori a camme disponibili in configurazioni monofase e trifase per il controllo motori.

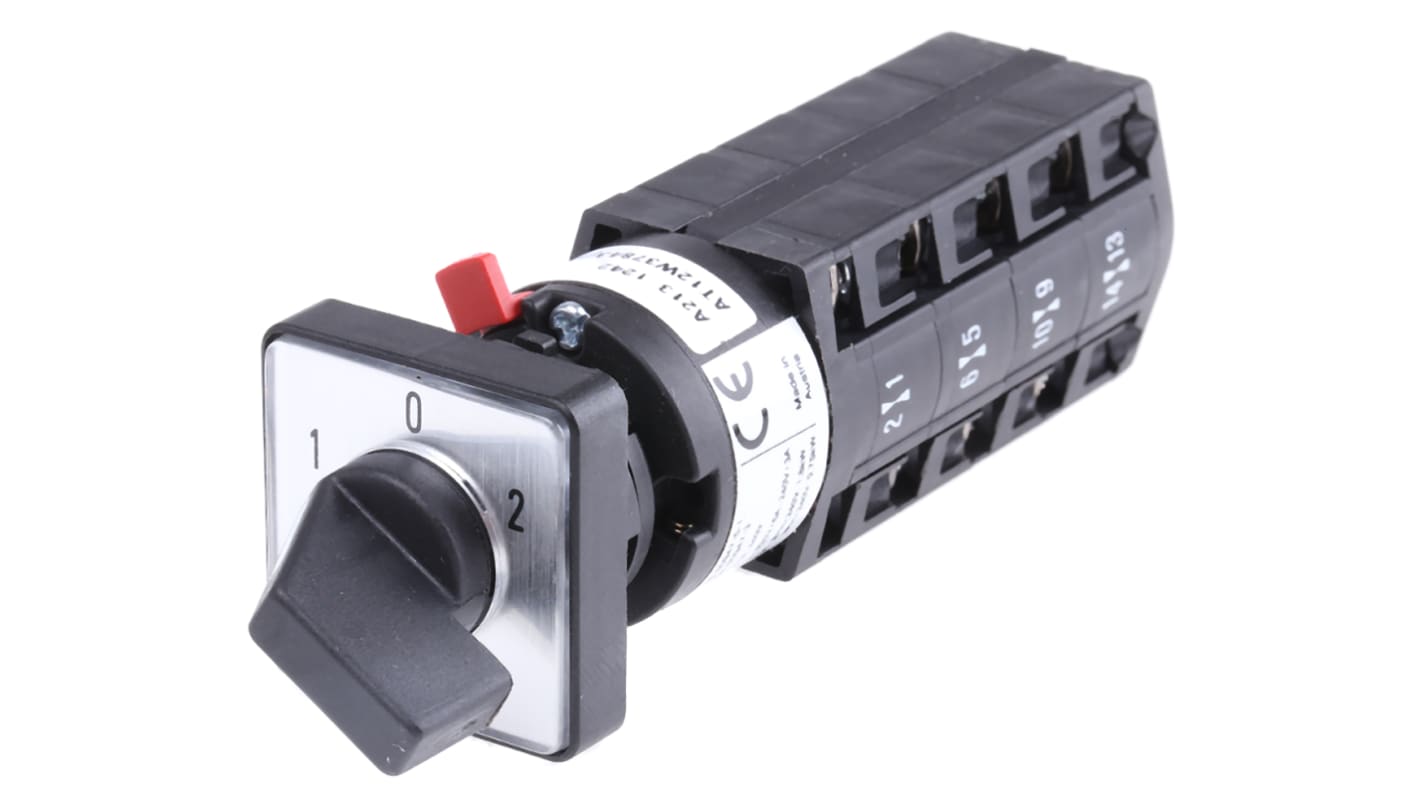

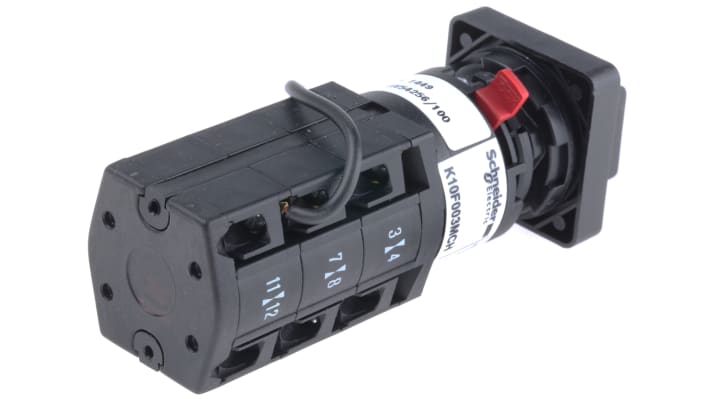

Schneider Electric - Soluzioni per la commutazione di circuiti di potenza e ausiliari in quadri di distribuzione, con attuatori intercambiabili e ampia disponibilità di documentazione tecnica per l'integrazione in impianti nuovi e in sostituzione di componenti esistenti.

Domande frequenti sui commutatori a camme

Come si sceglie il commutatore a camme giusto per un'applicazione di controllo motore?

Per un'applicazione di controllo motore occorre verificare almeno quattro parametri prima di ordinare: la corrente nominale del motore (considerando anche le correnti di spunto durante l'avvio), la tensione di esercizio del circuito, il numero di posizioni richieste dalla logica di controllo (es. 0-1 per avvio/arresto, 0-1-2 per inversione di marcia o selezione di velocità) e il tipo di attuatore idoneo all'ambiente di installazione. Per il controllo di motori con inversione di marcia frequente, è necessario verificare la categoria di impiego secondo IEC 60947-3 e selezionare un modello con categoria AC-23A, dimensionato per la commutazione di carichi induttivi. Se hai dubbi sulla configurazione corretta, il team Elexonik può effettuare una verifica tecnica pre-ordine.

Qual è l'errore più comune nella sostituzione di un commutatore a camme fuori produzione?

L'errore più frequente nella sostituzione è considerare equivalenti due commutatori con lo stesso numero di posizioni e la stessa corrente nominale, senza verificare il profilo del pacco a camme interno. Il profilo a camme determina quali contatti si chiudono e quali si aprono in ciascuna posizione del selettore: due modelli apparentemente identici possono avere sequenze di commutazione completamente diverse, che alterano la logica di controllo del circuito esistente. Prima di ordinare un sostituto, occorre recuperare lo schema elettrico del quadro o identificare con precisione la sequenza di commutazione originale. In caso di codice fuori produzione, Elexonik può supportarti nell'identificazione dell'equivalente corretto verificando la compatibilità della sequenza di commutazione.

Quali accessori servono per completare l'installazione di un commutatore a camme su quadro?

Gli accessori necessari variano in funzione dell'applicazione, ma in quasi tutti i casi occorre verificare la manopola: non tutte le manopole per interruttori a camme sono universali, e la compatibilità dipende dal diametro e dal tipo di albero del commutatore selezionato. Se l'applicazione richiede funzioni di segnalazione dello stato o di interblocco, è necessario valutare l'aggiunta di blocchi contatto per interruttori rotanti, disponibili nel catalogo Elexonik. Per installazioni in ambienti esposti occorre verificare se il grado di protezione del corpo del commutatore è sufficiente oppure se è necessaria una protezione aggiuntiva sul pannello. Tutti questi componenti possono essere ordinati insieme al commutatore principale per ottimizzare i tempi di approvvigionamento.

Elexonik gestisce la ricerca di commutatori a camme con codici fuori produzione o difficili da reperire?

Sì. Quando un cliente ci contatta con un codice fuori produzione o un prodotto non più disponibile sul mercato standard, il team Elexonik verifica la disponibilità di stock residui e, se non presenti, identifica l'equivalente funzionale più appropriato controllandone la compatibilità tecnica con l'applicazione originale. Per i commutatori a camme, la verifica riguarda in particolare la sequenza di commutazione, le dimensioni di montaggio e la categoria di impiego. Puoi contattarci tramite la pagina contatti o via WhatsApp per una risposta rapida anche su richieste urgenti legate a fermi impianto.
