Blocchi contatto ed elementi luminosi per pulsanti
56 prodotti
Visualizzi 1 - 24 di 56 prodotti
Nell'automazione industriale e nella quadristica, la chiarezza e l'affidabilità dei comandi sono fondamentali. I pulsanti, i selettori e gli indicatori luminosi rappresentano l'interfaccia primaria tra l'operatore e la macchina. Dietro la loro semplice apparenza si celano componenti essenziali: i blocchi contatto e gli elementi luminosi. Questi moduli, combinati con un attuatore, determinano la funzione elettrica e la segnalazione visiva di un comando, garantendo precisione e sicurezza nei processi produttivi.
Comprendere le loro caratteristiche e le diverse tipologie è il primo passo per progettare o manutenere un pannello di controllo efficiente e a norma.
Cosa sono i blocchi contatto e gli elementi luminosi per pulsanti?
I blocchi contatto e gli elementi luminosi sono componenti modulari che vengono installati sul retro dei pulsanti e dei selettori industriali. Sebbene lavorino spesso insieme, svolgono due funzioni distinte ma complementari.
- Blocchi contatto: Sono il cuore elettrico del pulsante. La loro funzione è quella di aprire o chiudere uno o più circuiti elettrici quando l'operatore preme, rilascia o ruota l'attuatore. In pratica, trasformano un'azione meccanica in un segnale elettrico. Questi segnali vengono poi inviati a componenti come PLC, contattori, relè o interruttori magnetotermici per comandare motori, valvole o altre parti dell'impianto.
- Elementi luminosi: Hanno una funzione puramente visiva. Il loro scopo è indicare lo stato di un macchinario o di un processo attraverso un segnale luminoso (ad esempio, macchina in funzione, anomalia, comando attivo). Vengono montati insieme ai blocchi contatto e sono alimentati da un circuito separato per accendersi o spegnersi in base alla logica di controllo dell'impianto.

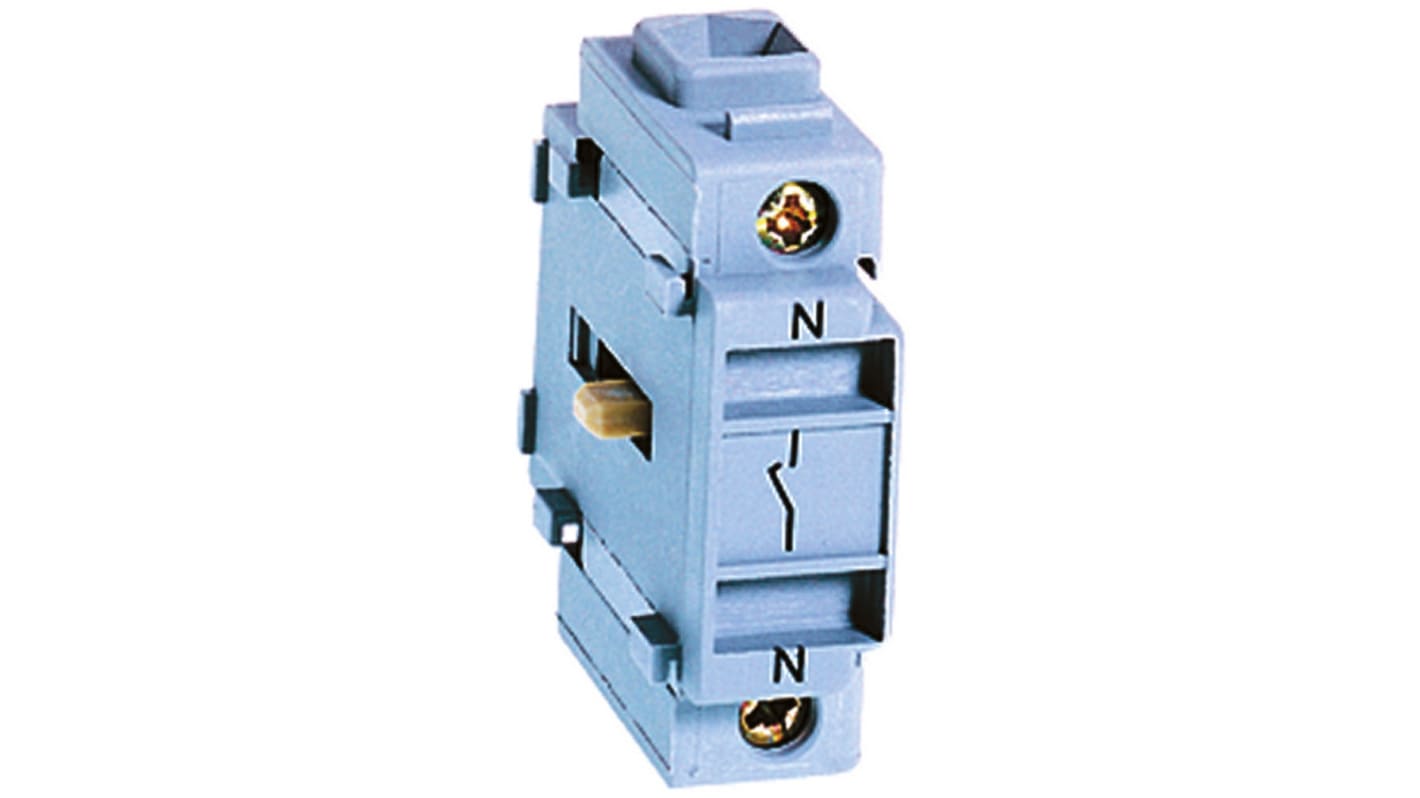

Tipi di blocchi contatto
La scelta del blocco contatto corretto dipende da numerosi fattori tecnici. Le principali distinzioni si basano sulla configurazione dei contatti, la tensione, la corrente e il tipo di connessione.
Blocchi contatto secondo la configurazione
La configurazione definisce il comportamento del contatto elettrico a riposo e quando viene azionato. Le sigle più comuni sono NA (Normalmente Aperto) e NC (Normalmente Chiuso).
- 1 NA (Normalmente Aperto): A riposo, il circuito è aperto e non c'è passaggio di corrente. Quando il pulsante viene premuto, il contatto si chiude, permettendo alla corrente di fluire. È la configurazione tipica per i comandi di "Start" o "Avvio".

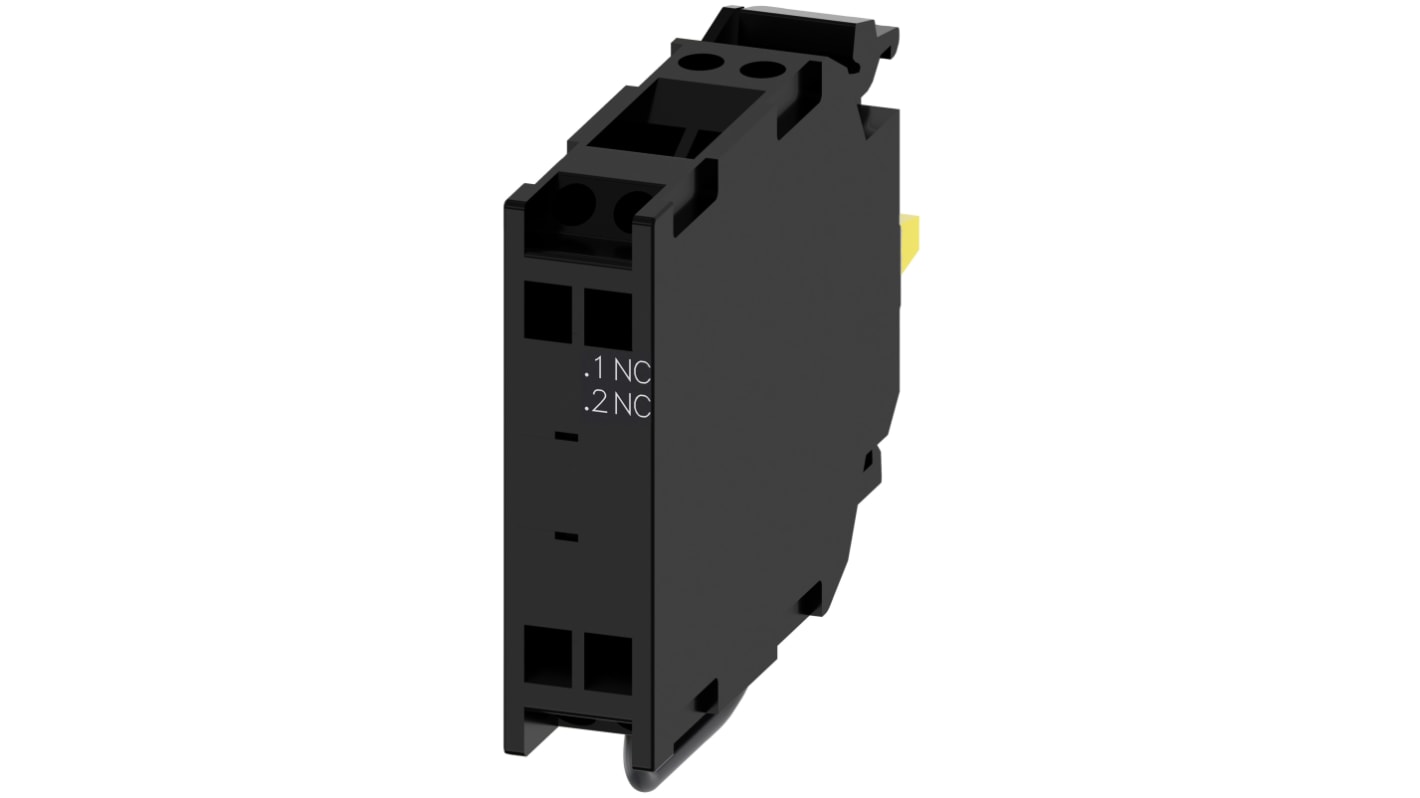

- 1 NC (Normalmente Chiuso): A riposo, il circuito è chiuso e la corrente passa. Quando il pulsante viene premuto, il contatto si apre, interrompendo il flusso di corrente. Questa logica è fondamentale per i circuiti di sicurezza, come i pulsanti di "Stop" o di emergenza.
- 1NA/1NC: Questo blocco integra entrambi i tipi di contatto. Premendo il pulsante, un circuito si apre mentre l'altro si chiude simultaneamente. Utile per gestire logiche complesse con un unico comando.
- 2NA / 2NC / 2NA/2NC: Esistono anche blocchi con contatti multipli (due aperti, due chiusi o una combinazione) per comandare più circuiti contemporaneamente con una sola azione meccanica.
Blocchi contatto secondo la tensione nominale
La tensione nominale indica la tensione massima alla quale il blocco contatto può operare in sicurezza. È cruciale scegliere un componente con una tensione nominale adeguata a quella del circuito di controllo (es. 24V DC per circuiti a bassa tensione, 230V AC per comandi di potenza). Un valore errato potrebbe compromettere l'isolamento e la sicurezza dell'operatore.
Blocchi contatto secondo il tipo di terminale
I terminali sono i punti in cui vengono collegati i cavi elettrici. La scelta dipende dalle preferenze dell'installatore e dall'ambiente di applicazione.
- Terminali a vite: Offrono una connessione molto robusta e affidabile, ideale per la maggior parte delle applicazioni industriali.
- Terminali a molla (o a gabbia): Garantiscono un cablaggio più rapido e sono particolarmente indicati in ambienti soggetti a forti vibrazioni, poiché la molla mantiene una pressione costante sul conduttore.
- Terminali Faston: Permettono una connessione e disconnessione rapida tramite connettori a linguetta, utili per manutenzioni frequenti.
Blocchi contatto secondo la corrente nominale
La corrente nominale è la massima intensità di corrente che i contatti possono interrompere o stabilire senza subire danni. Questo valore deve essere superiore alla corrente assorbita dal carico collegato (es. la bobina di un contattore). Scegliere un blocco sottodimensionato può portare a surriscaldamento e fusione dei contatti.
Tipi di elementi luminosi
La tecnologia di illuminazione influisce su durata, consumo energetico e qualità della segnalazione visiva.

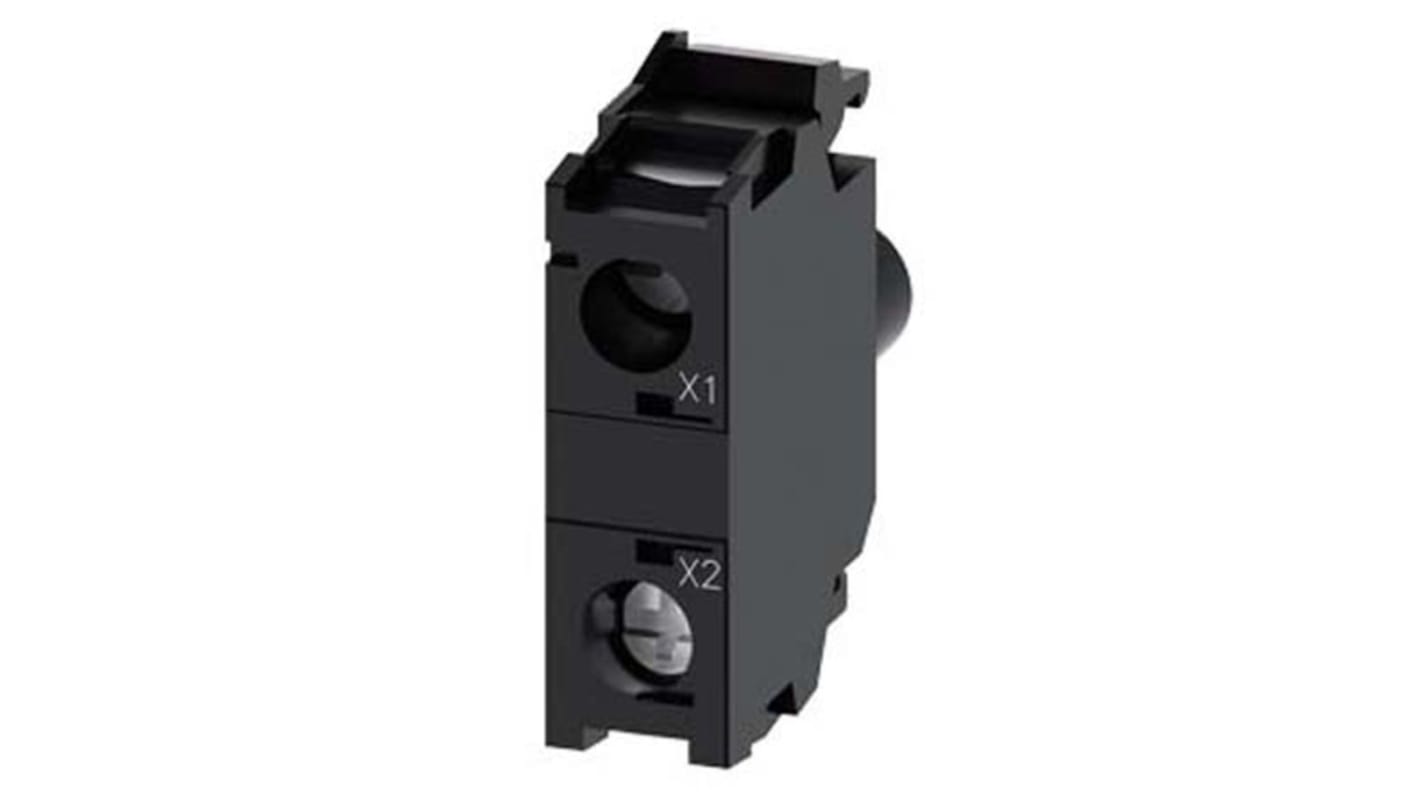

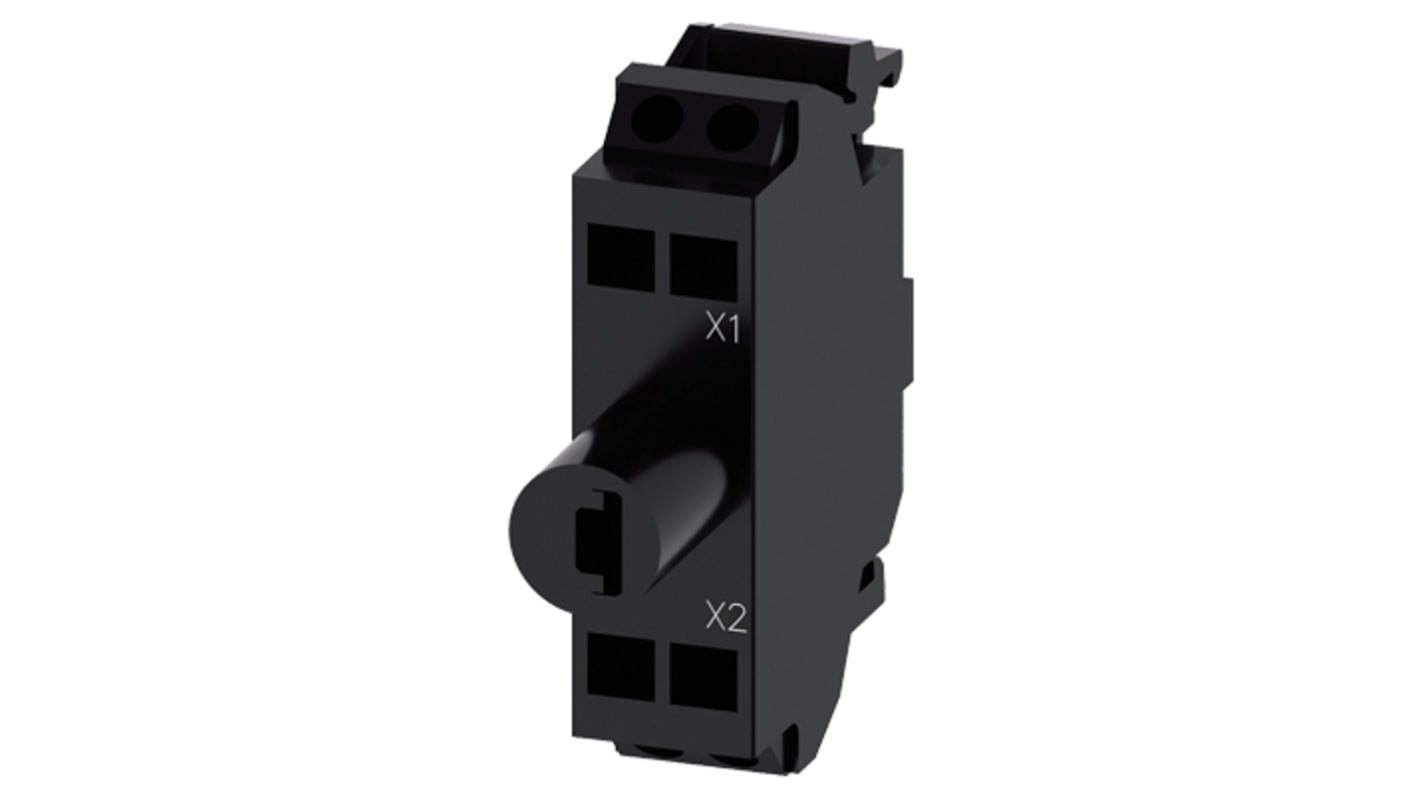

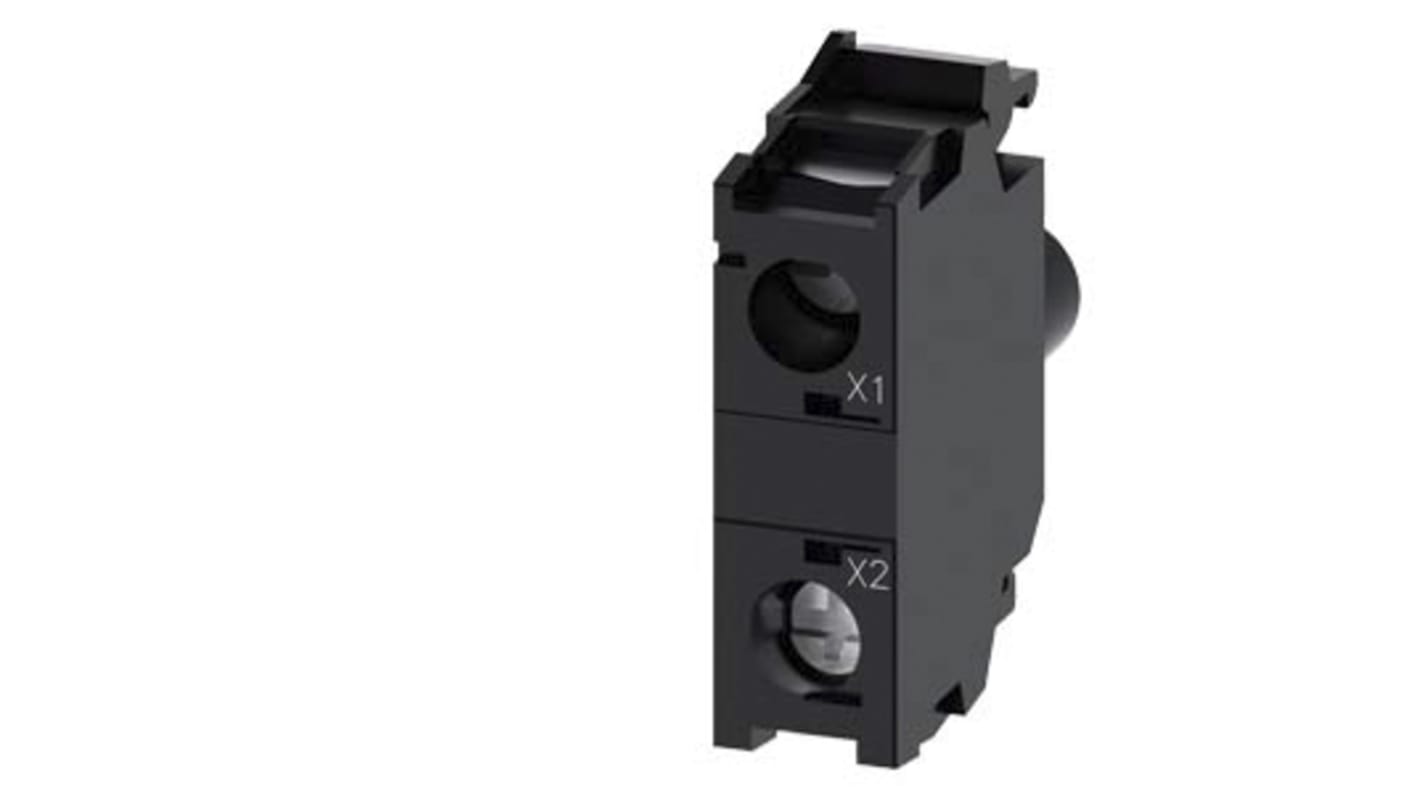

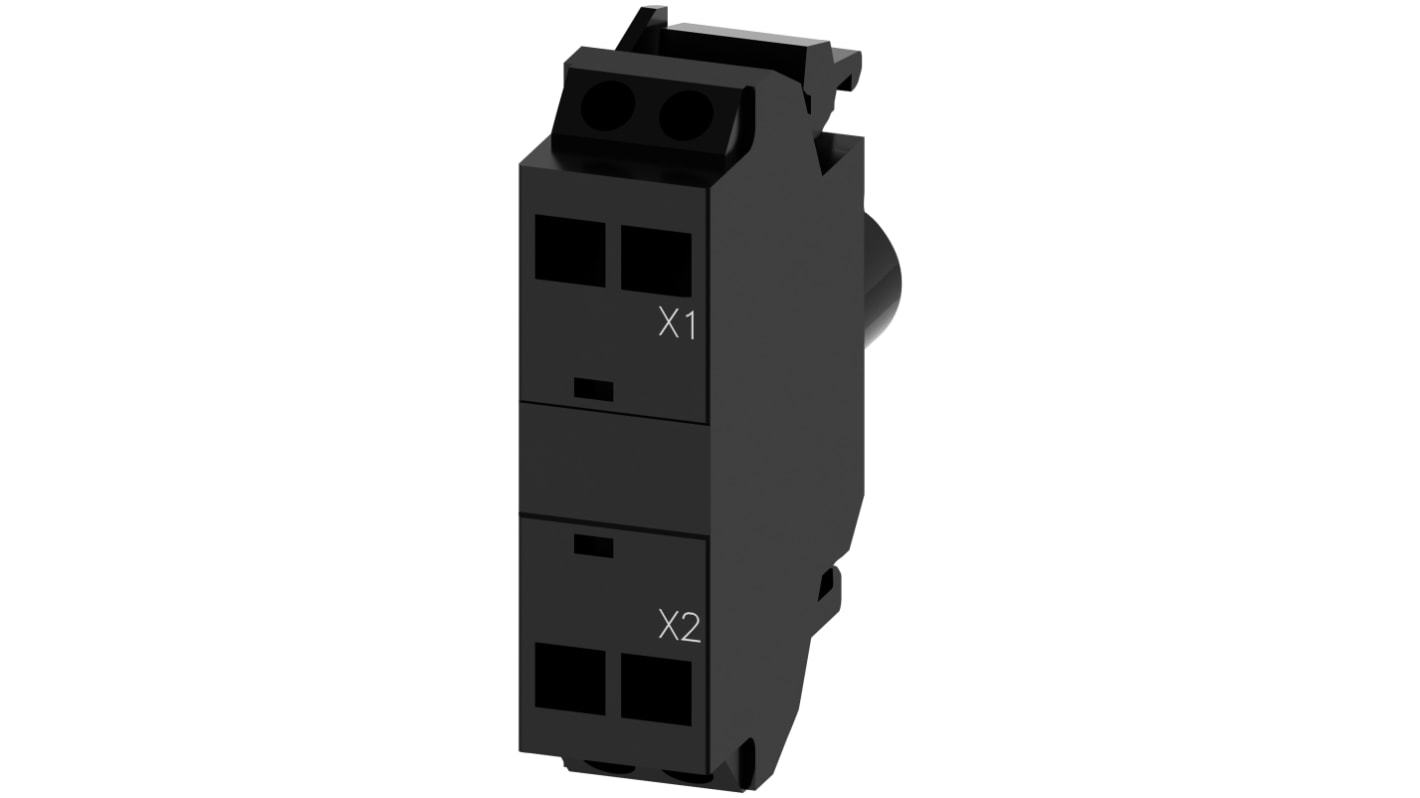

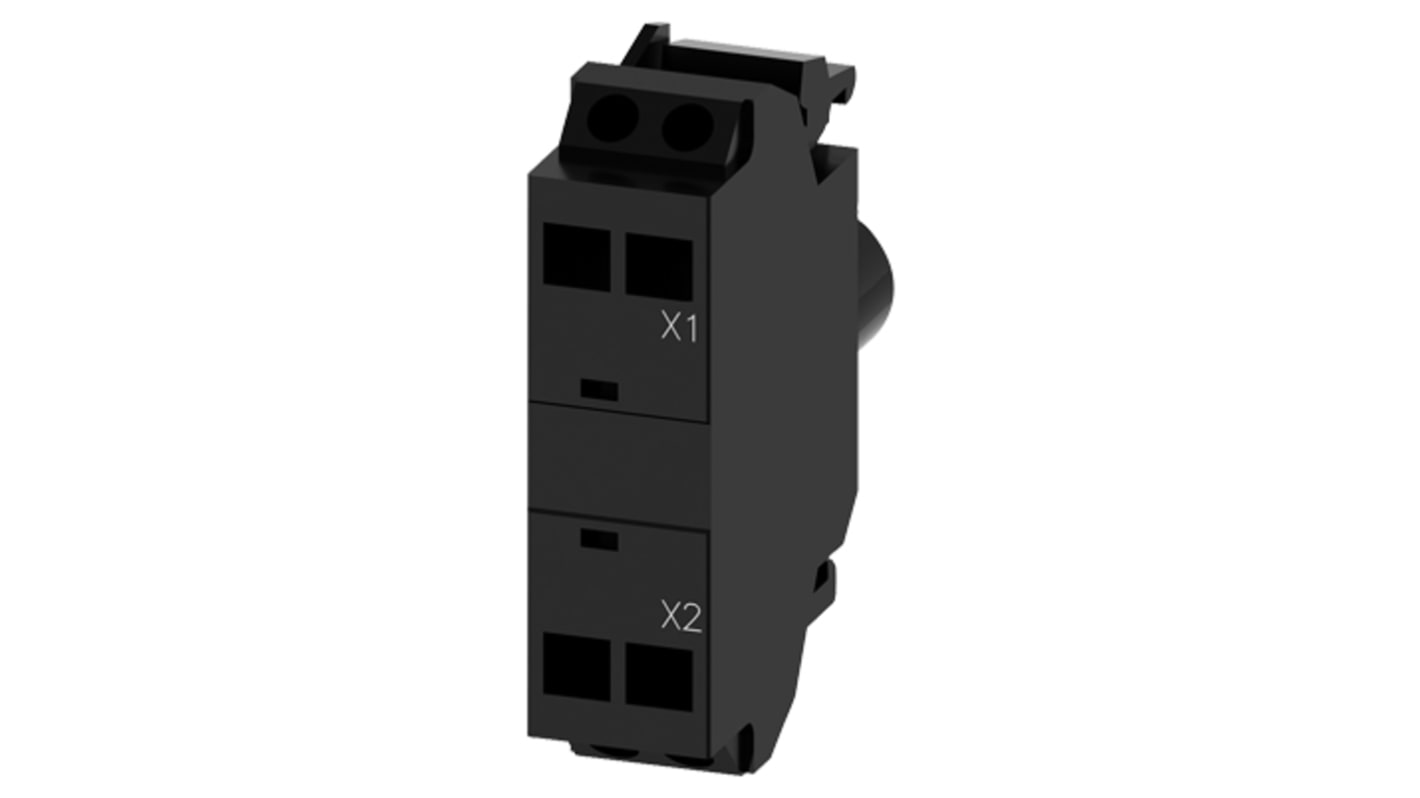

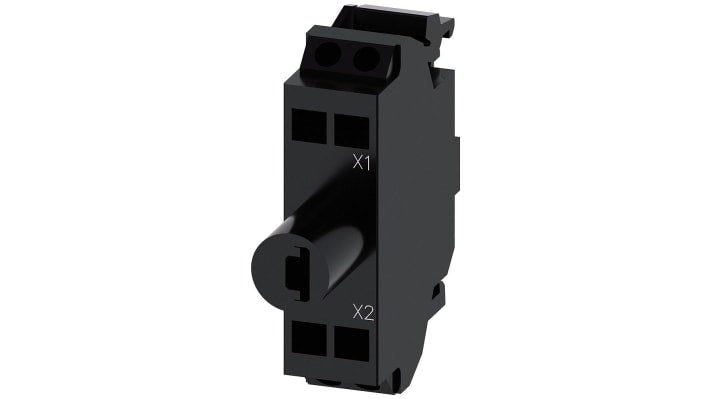

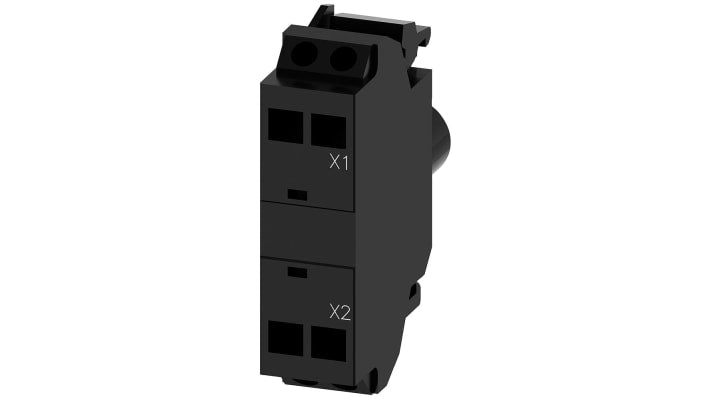

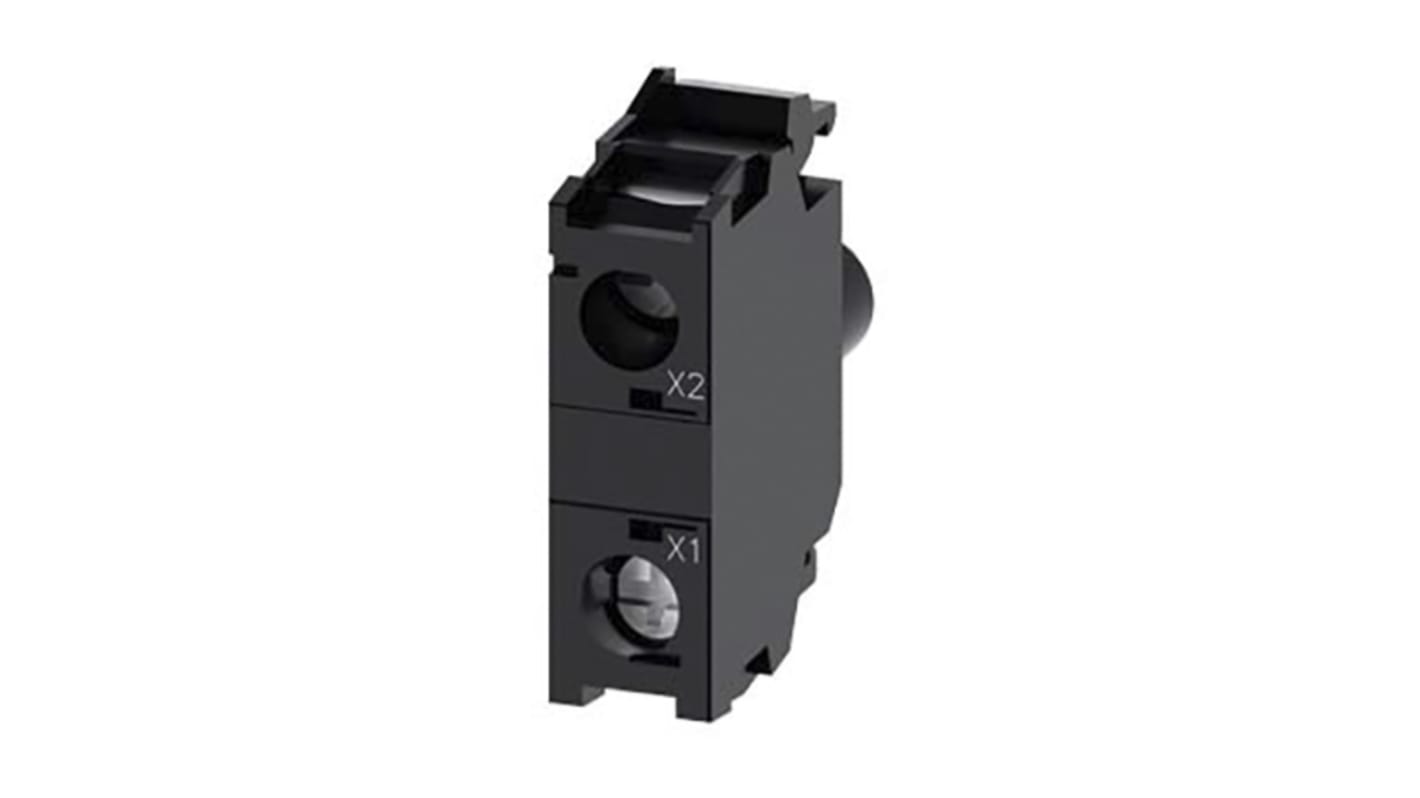

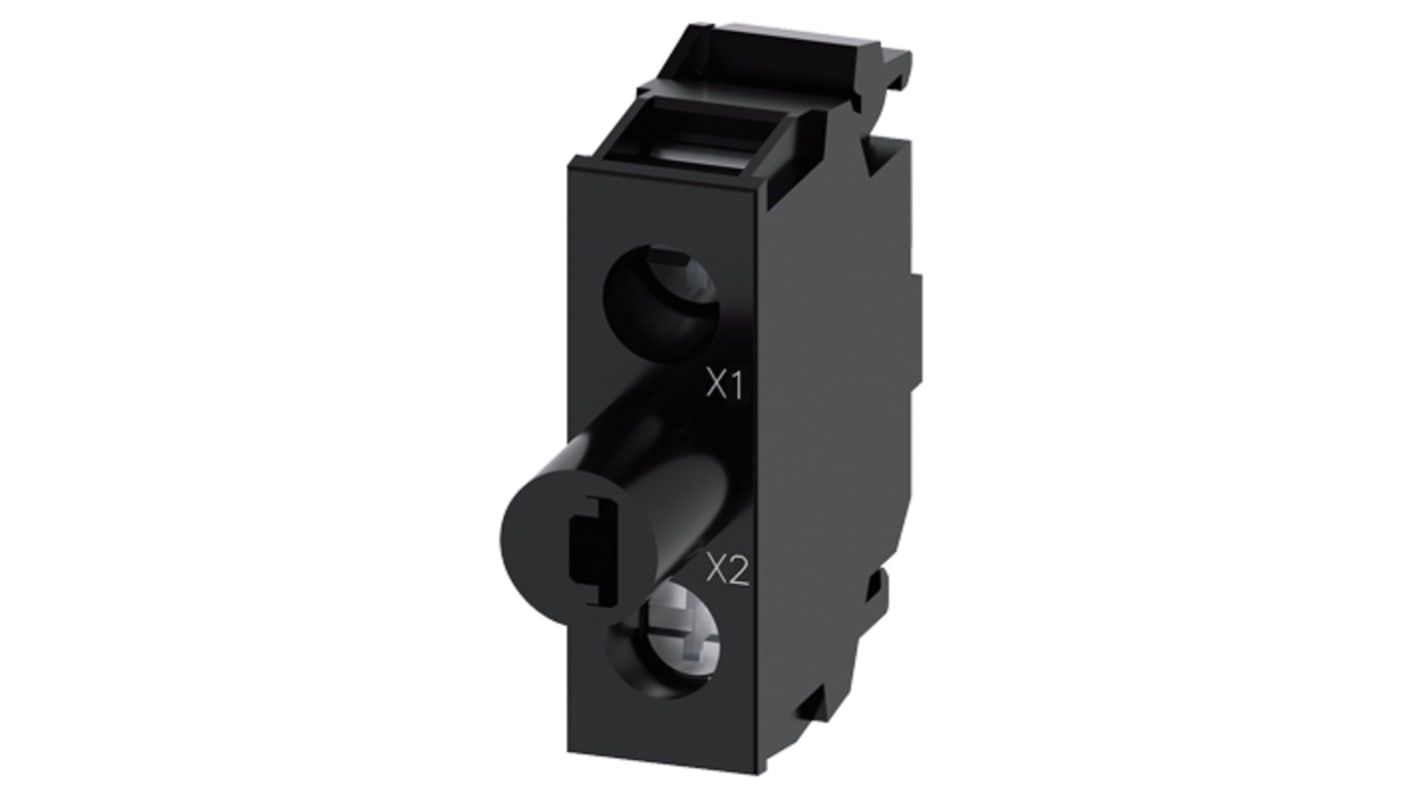

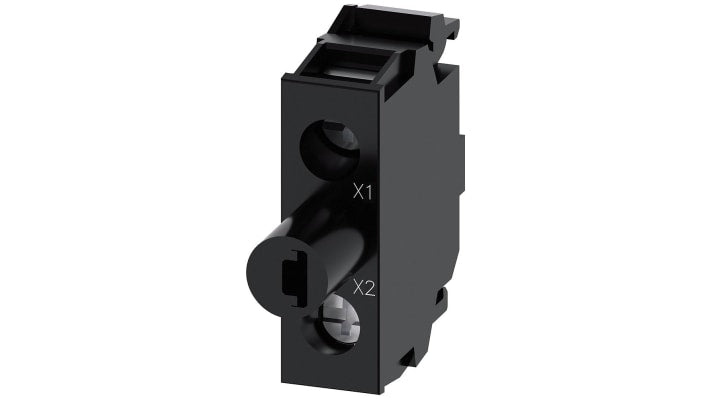

Elementi luminosi a LED
Oggi la tecnologia a LED è la più diffusa per gli elementi luminosi industriali, grazie a innumerevoli vantaggi:
- Lunga durata: La vita operativa di un LED è decine di volte superiore a quella di una lampadina tradizionale, riducendo i costi di manutenzione.
- Basso consumo energetico: Assorbono molta meno energia, un fattore importante in quadri elettrici con numerosi indicatori.
- Alta luminosità e resistenza: Sono molto luminosi, insensibili alle vibrazioni e disponibili in una vasta gamma di colori (rosso, verde, giallo, blu, bianco) per codificare visivamente gli stati della macchina.
Le tecnologie più comuni includono LED tradizionali (THT) o soluzioni più moderne con LED integrati (SMD) per una maggiore efficienza luminosa.
Elementi luminosi a incandescenza
Sebbene in gran parte sostituiti dai LED, gli elementi con lampadine a incandescenza sono ancora utilizzati in alcune applicazioni specifiche o per la sostituzione su impianti datati. Offrono una luce calda e la lampadina può essere facilmente sostituita in caso di guasto, ma presentano una durata inferiore e un consumo energetico più elevato.
Come scegliere i blocchi contatto e gli elementi luminosi giusti?
La selezione corretta richiede un'analisi attenta di diversi fattori per garantire funzionalità, sicurezza e durata nel tempo.
- Compatibilità con i pulsanti: È il primo requisito. Blocchi contatto ed elementi luminosi sono progettati per serie specifiche di pulsanti (es. diametro 22 mm o 30 mm). È essenziale verificare la compatibilità tramite le schede tecniche del produttore o le tabelle di corrispondenza.
- Tensione e corrente: Analizzare il carico elettrico che il contatto dovrà gestire e la tensione del circuito di comando per scegliere i valori nominali corretti.
- Tipo di terminale: Valutare la scelta tra vite, molla o altri sistemi in base alla velocità di cablaggio richiesta e alla presenza di vibrazioni nell'ambiente di installazione.
- Ambiente di utilizzo: Fattori come temperatura, umidità e presenza di polveri o agenti chimici possono richiedere componenti con gradi di protezione (IP) specifici o materiali resistenti alla corrosione.
- Normative di sicurezza: Assicurarsi che i componenti siano conformi alle normative industriali vigenti (es. IEC/EN 60947) per garantire la sicurezza dell'impianto e degli operatori.
Applicazioni tipiche
I blocchi contatto e gli elementi luminosi sono onnipresenti nell'automazione industriale. Li troviamo in:
- Pannelli di comando macchina: Per avviare, arrestare e resettare cicli di produzione. Il blocco contatto invia il segnale al PLC, mentre l'elemento luminoso ne visualizza lo stato.
- Circuiti di emergenza: I blocchi NC sono un componente chiave dei pulsanti a fungo per l'arresto di emergenza.
- Quadri di distribuzione: Per segnalare la presenza di tensione o lo stato di un interruttore.
- Sistemi di controllo processo: Integrati con inverter e azionamenti per fornire comandi manuali di marcia/arresto e indicare eventuali anomalie o stati operativi.
Marchi disponibili su Elexonik
Per rispondere alle esigenze di ogni applicazione industriale, Elexonik offre una vasta gamma di blocchi contatto ed elementi luminosi dei migliori produttori del settore. Nel nostro catalogo puoi trovare soluzioni affidabili e certificate di marchi leader come Schneider Electric, Siemens, Eaton, Lovato, ABB e molti altri, garantendo la massima compatibilità e performance per i tuoi impianti.
Esplora il nostro catalogo online per scoprire la selezione completa di blocchi contatto ed elementi luminosi per pulsanti. Se hai bisogno di supporto nella scelta del componente più adatto, il nostro team tecnico è a tua completa disposizione per fornirti una consulenza professionale.
