Teste di pulsanti di arresto di emergenza
14 prodotti
Visualizzi 1 - 14 di 14 prodotti
Quando la sicurezza di un impianto dipende da un singolo gesto, la testa del pulsante di arresto di emergenza non è un dettaglio: è il componente che determina se l'operatore riesce ad agire in frazioni di secondo. Su Elexonik trovi teste per pulsanti di arresto di emergenza disponibili in diverse tipologie - a fungo, a palmo e a tirante - selezionate tra brand conformi agli standard di sicurezza macchine e ordinabili con spedizione tramite corriere espresso. Il catalogo copre configurazioni in diversi diametri, gradi di protezione IP e materiali, per rispondere alle esigenze di installatori, manutentori e responsabili acquisti che operano su impianti industriali dove la conformità normativa non è negoziabile.
Elexonik supporta tecnici e aziende nella selezione di componenti per la sicurezza funzionale: il team è a disposizione per verificare la compatibilità della testa con il blocco contatto già installato, confrontare varianti e identificare la configurazione corretta in base al tipo di azionamento e all'ambiente operativo. Se stai cercando un ricambio o stai progettando un nuovo quadro di comando, puoi contattarci prima di ordinare per evitare errori di selezione che rallentano il lavoro a bordo macchina.
Tipologie di teste per pulsanti di arresto di emergenza
Le teste di pulsanti di arresto di emergenza si differenziano in funzione del meccanismo di azionamento, della superficie di contatto e della distanza operativa richiesta. Comprendere queste differenze è il primo passo per scegliere il componente corretto, evitando sostituzioni a breve termine o incompatibilità con il blocco contatto sottostante. Questa categoria è parte della famiglia pulsanti di arresto di emergenza, all'interno della sezione interruttori a pulsante e accessori del catalogo Elexonik.

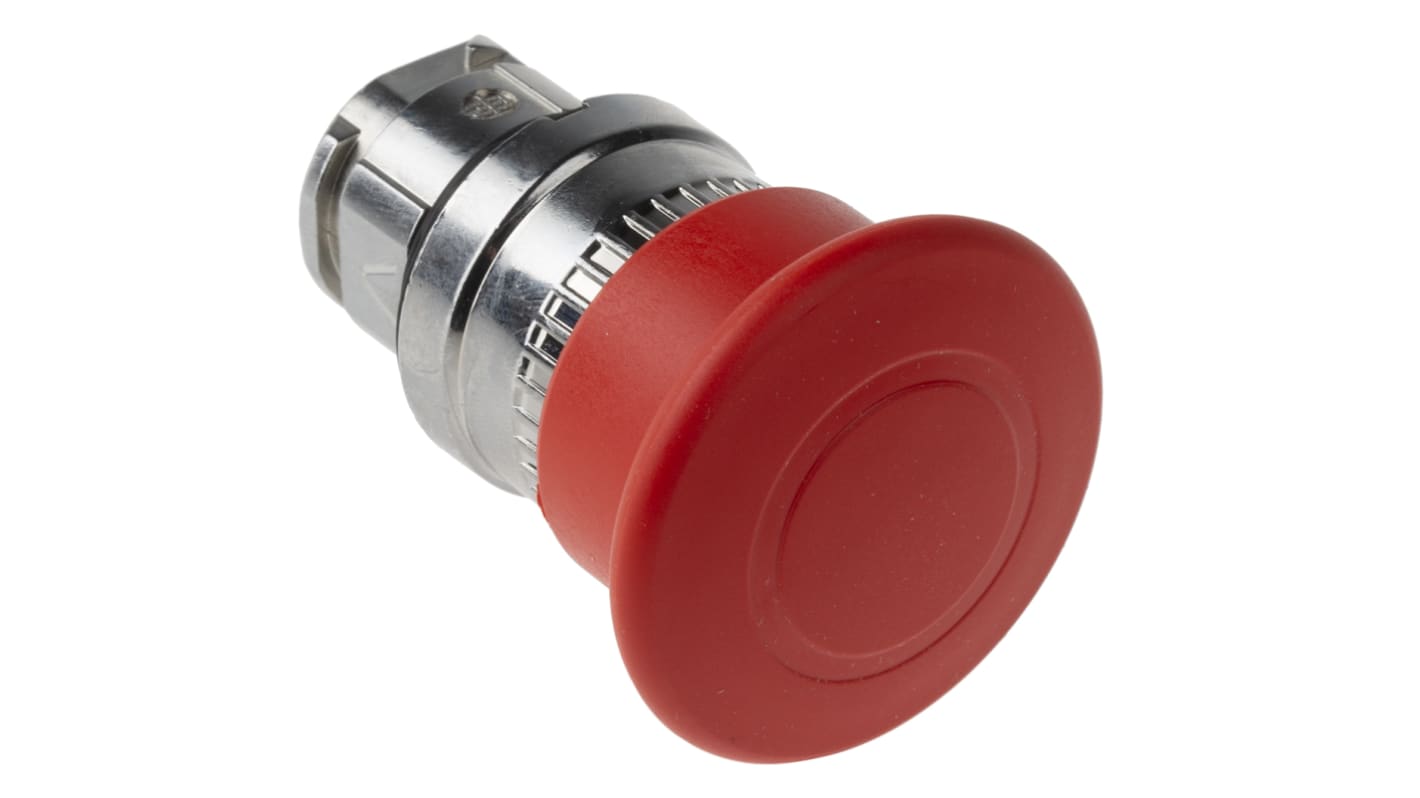

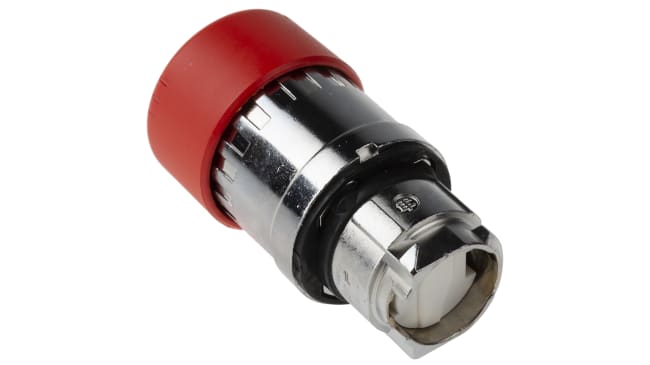

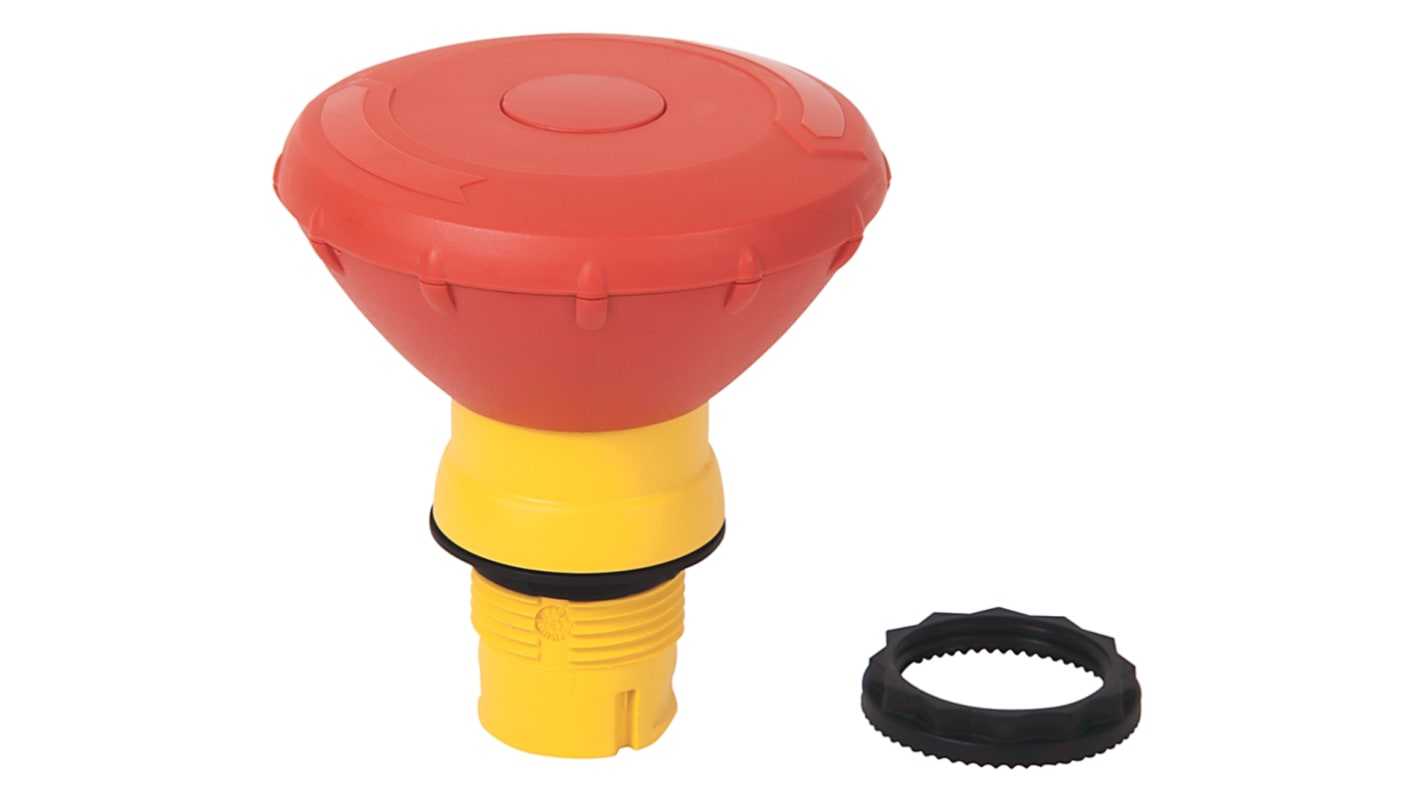

Teste a fungo
La testa a fungo è la tipologia più diffusa nei quadri di comando industriali. La grande superficie di contatto permette l'attivazione anche in condizioni di stress, con guanti o con la mano chiusa. I diametri disponibili variano tipicamente tra 40 mm e 60 mm: la scelta del diametro non è estetica ma funzionale, perché influisce sulla forza minima di azionamento e sulla visibilità dell'elemento di emergenza sul pannello. Le teste a fungo sono disponibili con meccanismo di sblocco a rotazione, a chiave o a trazione, e questo aspetto deve essere verificato prima di ordinare perché determina le procedure operative di ripristino dell'impianto.
Teste a palmo
Le teste a palmo sono progettate per l'attivazione con la mano aperta, garantendo un azionamento immediato anche in situazioni di panico in cui la precisione del gesto non può essere data per scontata. Sono impiegate prevalentemente su postazioni di lavoro a contatto ravvicinato con la macchina, dove la velocità di risposta è critica. La forma estesa della superficie riduce il rischio di mancata attivazione e le rende particolarmente indicate per macchine utensili, presse e stazioni di assemblaggio manuale.
Teste a tirante
Le teste a tirante operano tramite cavo e consentono l'arresto di emergenza da distanza, senza che l'operatore debba trovarsi in prossimità del pannello di controllo. Sono integrate in linee di produzione continue, convogliatori e impianti dove il perimetro di rischio è esteso. La corretta tensione del cavo è determinante per il funzionamento affidabile di questo tipo di azionamento: un cavo allentato o troppo teso può generare falsi interventi o mancate attivazioni, entrambi scenari inaccettabili in un circuito di sicurezza. Per questa tipologia di applicazione, il catalogo include anche interruttori a fune e componenti specifici per la gestione del cavo.
Caratteristiche tecniche da verificare prima dell'ordine
Grado di protezione IP
Il grado di protezione IP condiziona la durata del componente in relazione all'ambiente operativo. Una testa con protezione IP65 è adeguata per ambienti con polvere e schizzi d'acqua occasionali, mentre ambienti con getti diretti d'acqua o lavaggi frequenti richiedono almeno IP67 o IP69K. Installare una testa sottodimensionata rispetto alle condizioni ambientali è uno degli errori più frequenti che il team Elexonik rileva al momento delle richieste di sostituzione: il guasto non è immediato, ma si manifesta dopo settimane o mesi, spesso in condizioni critiche. Verifica sempre il grado IP richiesto dall'ambiente prima di selezionare la variante.
Materiali e resistenza agli agenti chimici
Le teste sono costruite in materiali plastici ad alta resistenza agli urti oppure in metallo, con differenze rilevanti in termini di resistenza agli agenti chimici. In ambienti con esposizione a solventi, oli o detergenti aggressivi, la scelta del materiale è vincolante e deve essere verificata sulle schede tecniche dei prodotti selezionati. Le versioni in metallo offrono generalmente maggiore robustezza meccanica e sono indicate per ambienti con rischio di urti fisici, mentre quelle in plastica ad alta resistenza sono più leggere e adatte a quadri di comando con accesso frequente.
Configurazione dei contatti e compatibilità con il blocco contatto
La testa da sola non costituisce un dispositivo funzionale: deve essere abbinata a un blocco contatto compatibile, che determina la configurazione elettrica del circuito (NC, NO o combinata). La verifica della compatibilità tra testa e blocco contatto è il controllo che il team Elexonik esegue sistematicamente quando riceve ordini per sostituzione di componenti. Il codice della testa e il codice del blocco devono essere verificati insieme: non tutte le teste di uno stesso produttore sono intercambiabili con tutti i blocchi della stessa gamma. Per i blocchi contatto ed elementi luminosi per pulsanti, il catalogo Elexonik copre le principali famiglie compatibili con le teste disponibili.
Dimensioni e tipo di montaggio
Le teste si montano su pannello con fori standard di 22 mm o 30 mm. Verificare il diametro del foro esistente prima di ordinare è indispensabile per evitare modifiche meccaniche al pannello o al quadro. Alcune versioni prevedono montaggio a incasso, con una testa che rimane parzialmente protetta dal pannello stesso, riducendo il rischio di azionamenti accidentali in ambienti con molti operatori o con movimentazione di materiali nelle vicinanze.
Come si sceglie la testa giusta: checklist operativa
Prima di selezionare una testa per pulsante di arresto di emergenza, verifica in sequenza i seguenti elementi:
- Controlla il tipo di azionamento necessario in base alla posizione dell'operatore rispetto alla macchina: a fungo per quadri fissi, a palmo per postazioni ravvicinate, a tirante per perimetri estesi.
- Verifica il diametro del foro sul pannello esistente e assicurati che la testa selezionata sia compatibile con il passo di foratura (22 mm o 30 mm).
- Controlla il meccanismo di sblocco richiesto dalle procedure operative: a rotazione, a chiave o a trazione. Questo elemento è vincolato dalle istruzioni di sicurezza della macchina e non può essere scelto liberamente.
- Verifica il grado di protezione IP richiesto dall'ambiente in cui la testa è installata, tenendo conto di polvere, umidità e agenti chimici presenti.
- Identifica il blocco contatto già installato o da installare e verifica la compatibilità con la testa selezionata, confrontando i codici prodotto sulle schede tecniche del costruttore.
- Controlla la temperatura di funzionamento dichiarata per la testa, in particolare per impianti in ambienti estremi (celle frigorifere, forni, fonderie).
- Assicurati che la testa sia conforme alla normativa vigente per la categoria di sicurezza richiesta dall'impianto.
Se hai dubbi su uno o più di questi parametri, il supporto tecnico Elexonik è disponibile per verificare insieme la configurazione corretta prima di procedere con l'ordine. Contattaci tramite la pagina contatti o su WhatsApp.
Errori frequenti nella selezione e sostituzione
Sostituzione senza verifica della compatibilità con il blocco contatto
L'errore più comune che si presenta nella sostituzione delle teste riguarda il mancato controllo della compatibilità con il blocco contatto. Chi riceve un guasto urgente tende a ordinare la testa cercando visivamente un componente simile a quello danneggiato, senza verificare il codice del blocco sottostante. Il risultato è che la testa arriva, ma non si aggancia correttamente al blocco, oppure si aggancia fisicamente ma non garantisce il corretto azionamento del contatto. In questi casi la macchina non può riprendere la produzione e si genera un secondo ordine di emergenza con tempi aggiuntivi.
Quando un cliente ci contatta per la sostituzione di una testa fuori produzione, la prima informazione che richiediamo è il codice del blocco contatto installato, non solo il codice della testa. Questo consente di identificare l'equivalente corretto anche quando il codice originale non è più disponibile a catalogo.
Sottostima del grado di protezione IP
Un secondo scenario ricorrente riguarda la scelta di una testa con grado IP inadeguato all'ambiente. In linee di produzione alimentare, in celle di lavaggio o in ambienti con esposizione continua all'umidità, le teste con protezione IP65 mostrano degrado precoce dei contatti interni anche quando visivamente sembrano integre. La sostituzione con una versione IP67 o IP69K risolve il problema in modo definitivo, con un costo iniziale superiore ma un ciclo di vita significativamente più lungo.
Applicazioni e contesti d'uso
Le teste per pulsanti di arresto di emergenza sono componenti obbligatori in ogni impianto soggetto alla Direttiva Macchine e alla relativa normativa armonizzata. I contesti di utilizzo coprono un ampio spettro di settori industriali:
- Macchine utensili: torni, fresatrici, centri di lavoro CNC, dove l'operatore lavora in prossimità di organi in movimento ad alta velocità.
- Linee di produzione automatiche: impianti con movimentazione continua, robot collaborativi e stazioni automatizzate in cui il perimetro di sicurezza deve essere presidio in più punti.
- Impianti di confezionamento e imballaggio: linee con nastri trasportatori, riempitrici e sigillatrici dove il blocco immediato è critico in caso di inceppamento o interferenza dell'operatore.
- Robotica industriale: celle robotizzate dove il pulsante di emergenza è integrato nel circuito di sicurezza di categoria 3 o 4 secondo EN ISO 13849-1.
- Quadri di controllo e cabine operatore: postazioni fisse in cui la testa a fungo su pannello è il riferimento standard per l'arresto manuale dell'impianto.
Per le applicazioni su linee con perimetro esteso, valuta anche le soluzioni presenti nella categoria interruttori a fune, che integrano l'arresto di emergenza lungo tutta la lunghezza del convogliatore o della linea di produzione.
Compatibilità, accessori e componenti correlati
Una testa per pulsante di arresto di emergenza funziona sempre in abbinamento con altri elementi del sistema di comando. I principali componenti da verificare in fase di selezione sono i seguenti:
- Blocchi contatto: elemento elettrico che si aggancia sotto la testa e realizza il contatto nel circuito. La compatibilità tra testa e blocco deve essere verificata sul catalogo del costruttore. I blocchi disponibili in catalogo coprono configurazioni NC, NO e combinate.
- Protezioni e cover: coperchi o protezioni che impediscono azionamenti accidentali della testa in ambienti con traffico di persone o materiali nelle vicinanze del quadro. Il catalogo include protezioni e cover per interruttori a pulsante compatibili con diverse configurazioni di pannello.
- Pulsantiere e contenitori: quando la testa deve essere installata in posizione remota rispetto al quadro principale, è necessario un contenitore dedicato. Il catalogo Elexonik include pulsantiere e pulsantiere vuote per diverse configurazioni di installazione.
- Adattatori e montaggio: per installazioni su pannelli con fori di diametro non standard o per adattare teste di un costruttore a supporti di un altro, gli adattatori e componenti di montaggio per interruttori a pulsante disponibili a catalogo coprono le principali esigenze di retrofit.
Normative di sicurezza e conformità
Le teste per pulsanti di arresto di emergenza rientrano nel perimetro normativo della EN ISO 13850, che definisce i principi di progettazione per i dispositivi di arresto di emergenza su macchinari. Questa norma specifica i requisiti geometrici (colore, forma, prominenza del fungo rispetto al pannello), i requisiti funzionali (forza di azionamento massima, mantenimento della posizione di sicurezza) e i criteri di identificazione visiva dell'elemento di emergenza.
In parallelo, la conformità al sistema di sicurezza dell'impianto deve essere verificata in relazione alla EN ISO 13849-1, che classifica le funzioni di sicurezza per livello di prestazione (PL) e categoria di architettura. La testa da sola non determina il livello di prestazione: è l'intera catena di sicurezza - testa, blocco contatto, cablaggio e modulo di sicurezza - a dover soddisfare il PL richiesto per quella funzione. I brand presenti nel catalogo Elexonik su questa categoria forniscono documentazione tecnica aggiornata, incluse le schede di sicurezza funzionale necessarie per la verifica del PL in sede di validazione della macchina.
La conformità normativa di questi componenti non è facoltativa: chi installa o sostituisce una testa di emergenza su una macchina CE è responsabile della corretta selezione rispetto ai requisiti della Direttiva Macchine 2006/42/CE e della normativa armonizzata applicabile. Se hai dubbi sulla conformità del componente selezionato rispetto alla categoria di sicurezza richiesta, contattaci prima di procedere con l'ordine.
I brand disponibili per le teste di pulsanti di arresto di emergenza

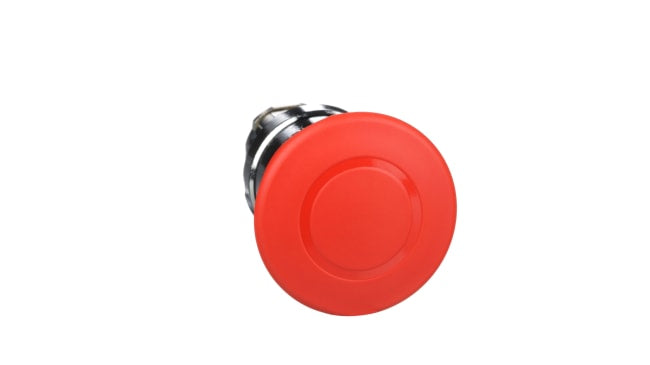

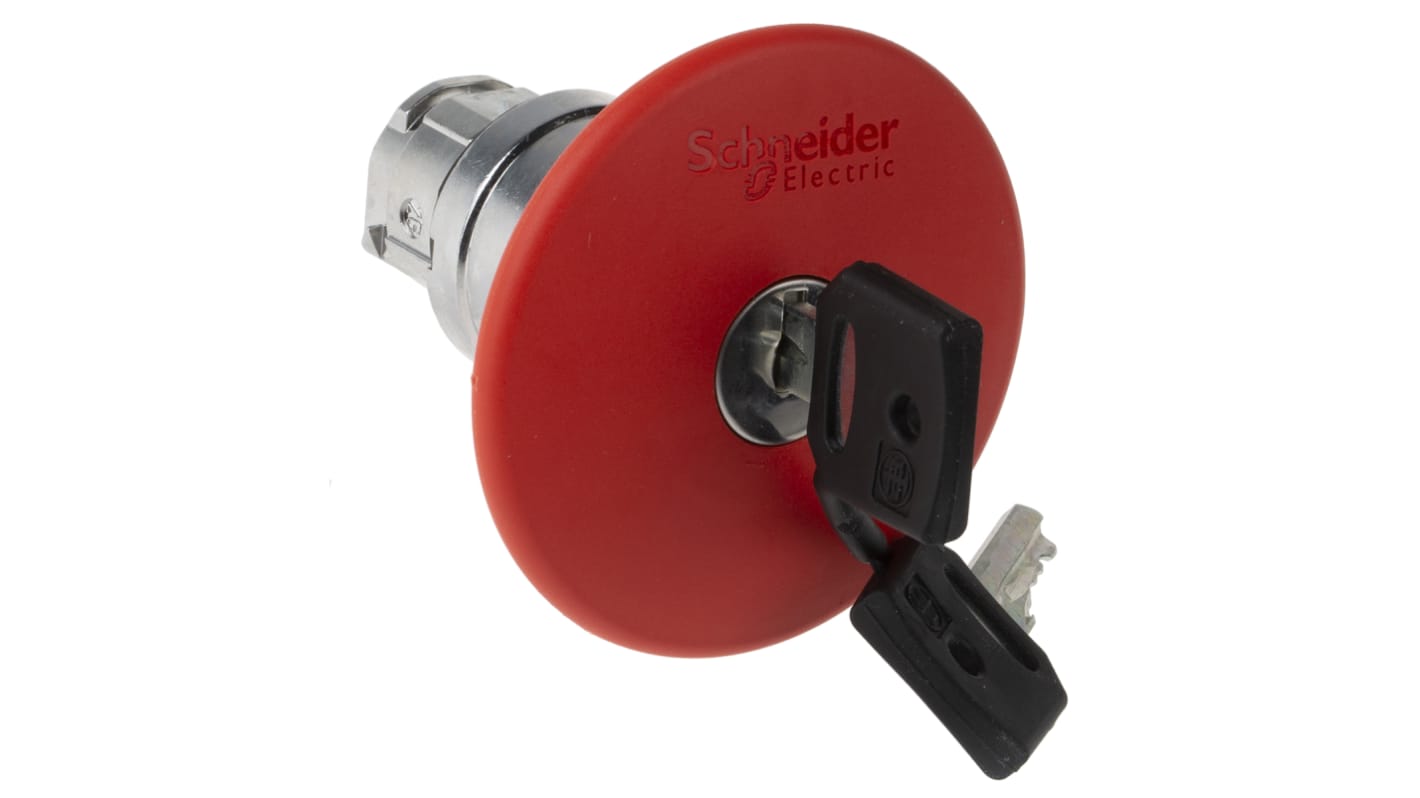

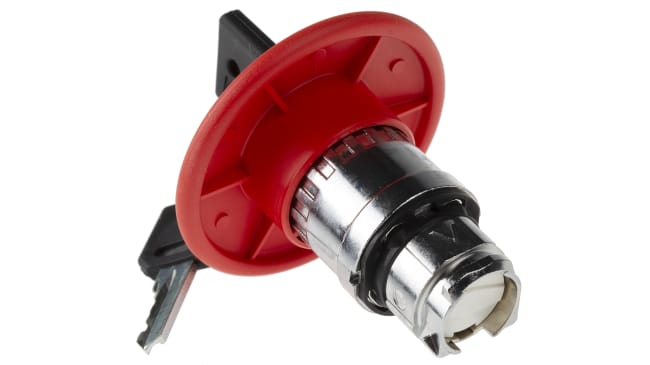

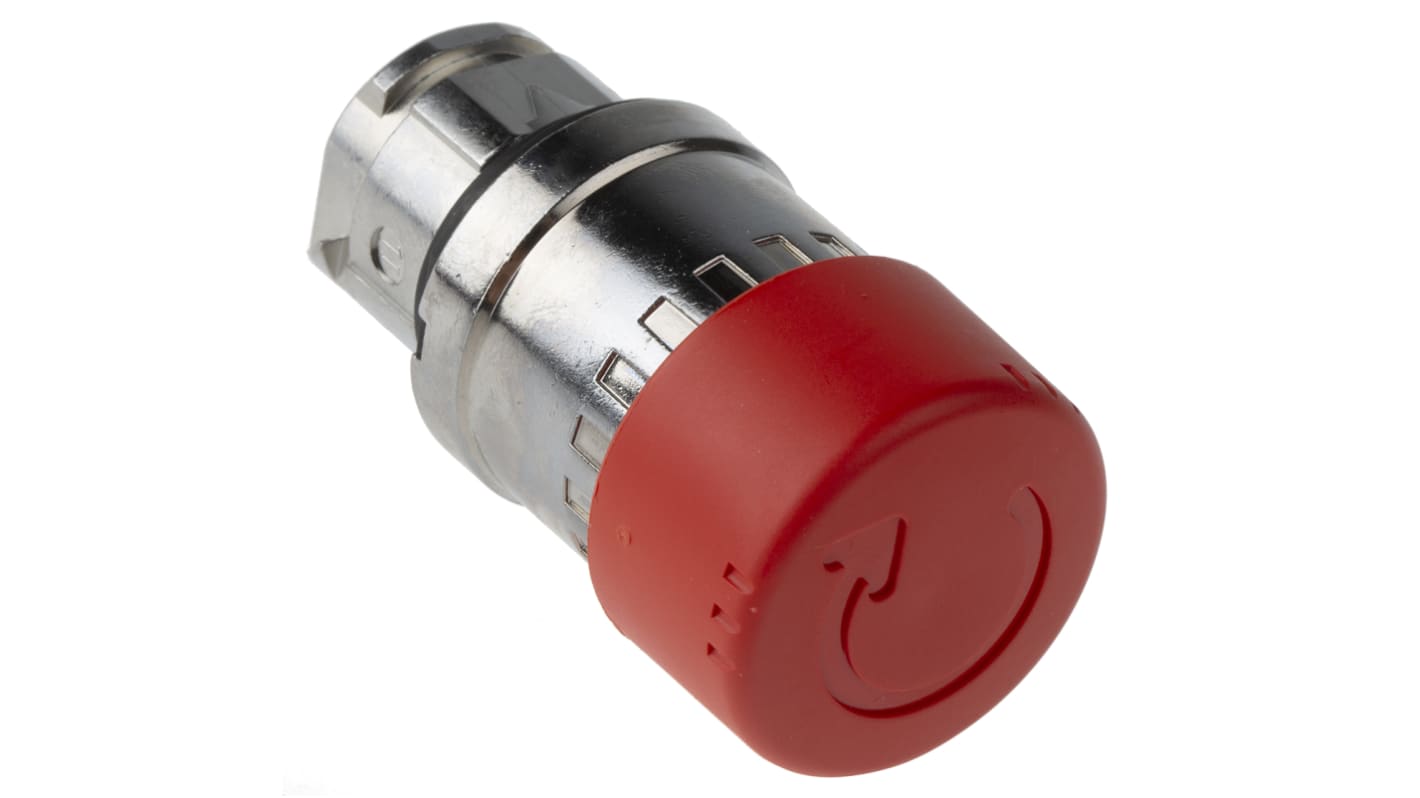

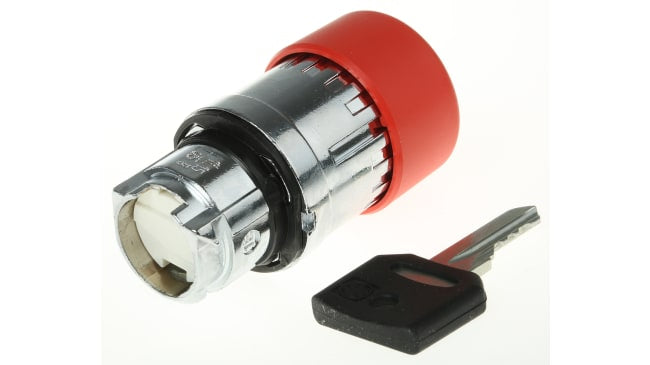

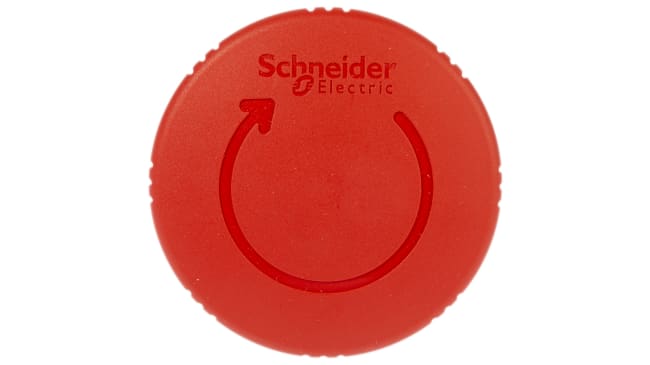

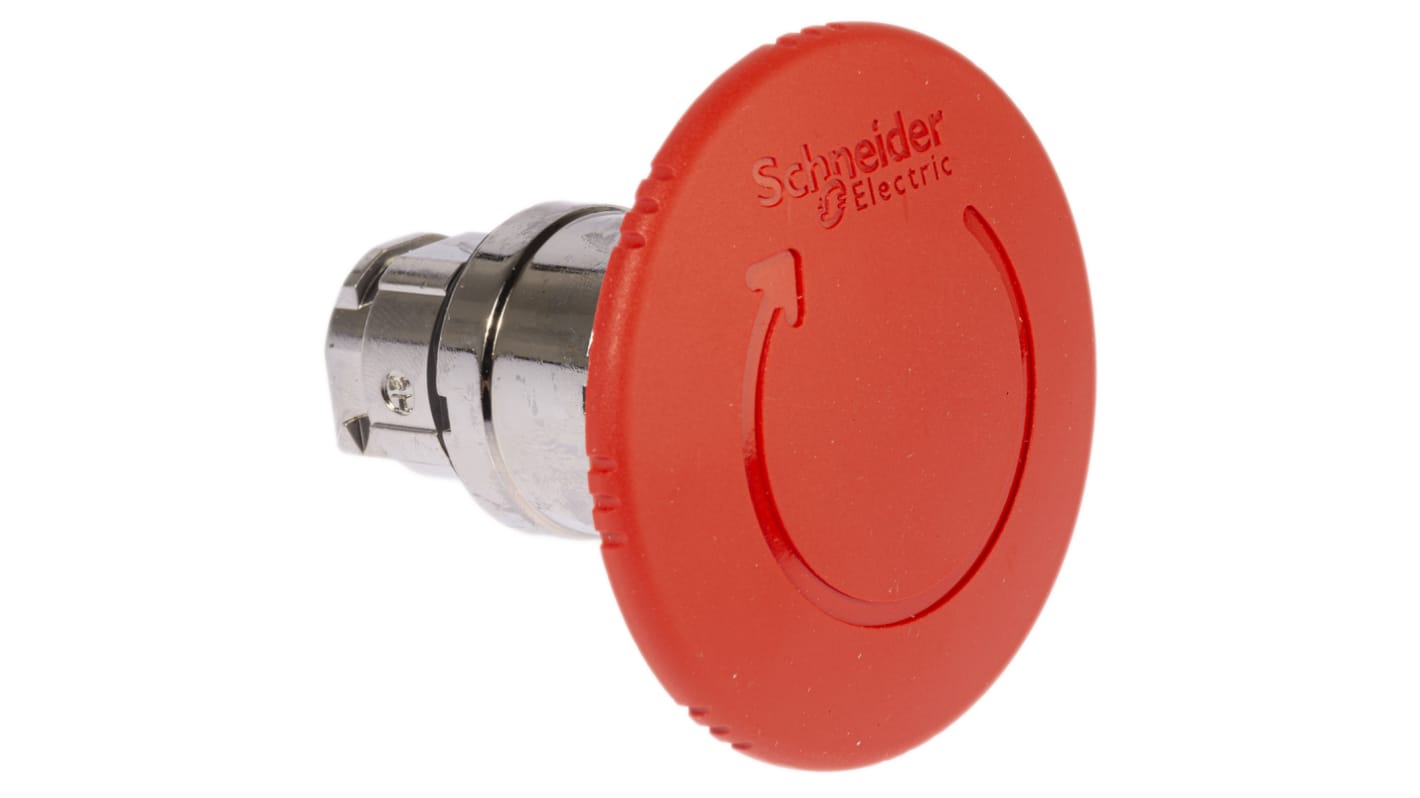

- Schneider Electric - Presente con una gamma ampia di teste a fungo della serie Harmony, con diametri 40 mm e 60 mm, meccanismi di sblocco a rotazione e a chiave, e gradi di protezione fino a IP69K. Le teste Schneider Electric sono compatibili con i blocchi contatto della stessa serie e sono tra le più richieste per quadri di comando su macchine utensili e linee automatizzate, con documentazione tecnica completa per la verifica della conformità EN ISO 13850.

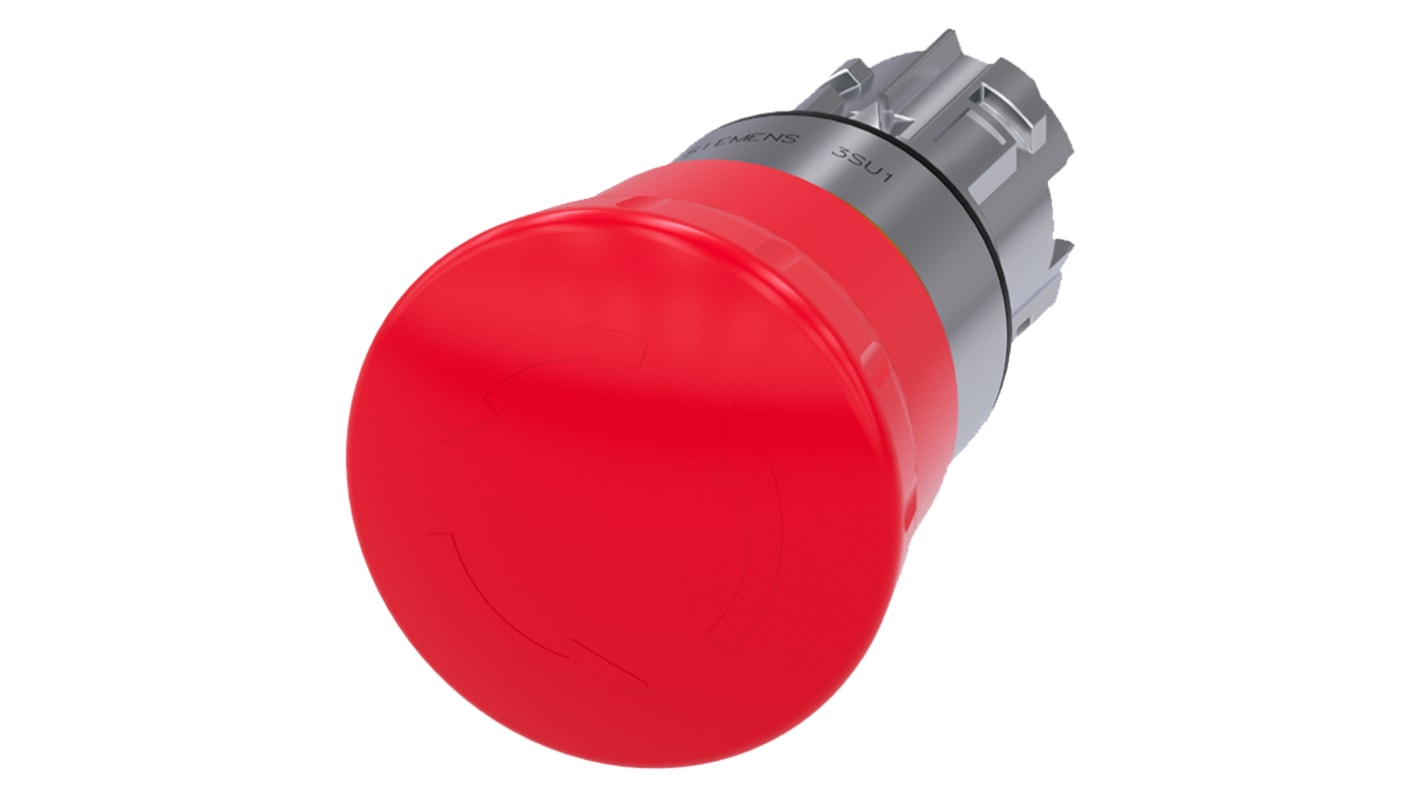

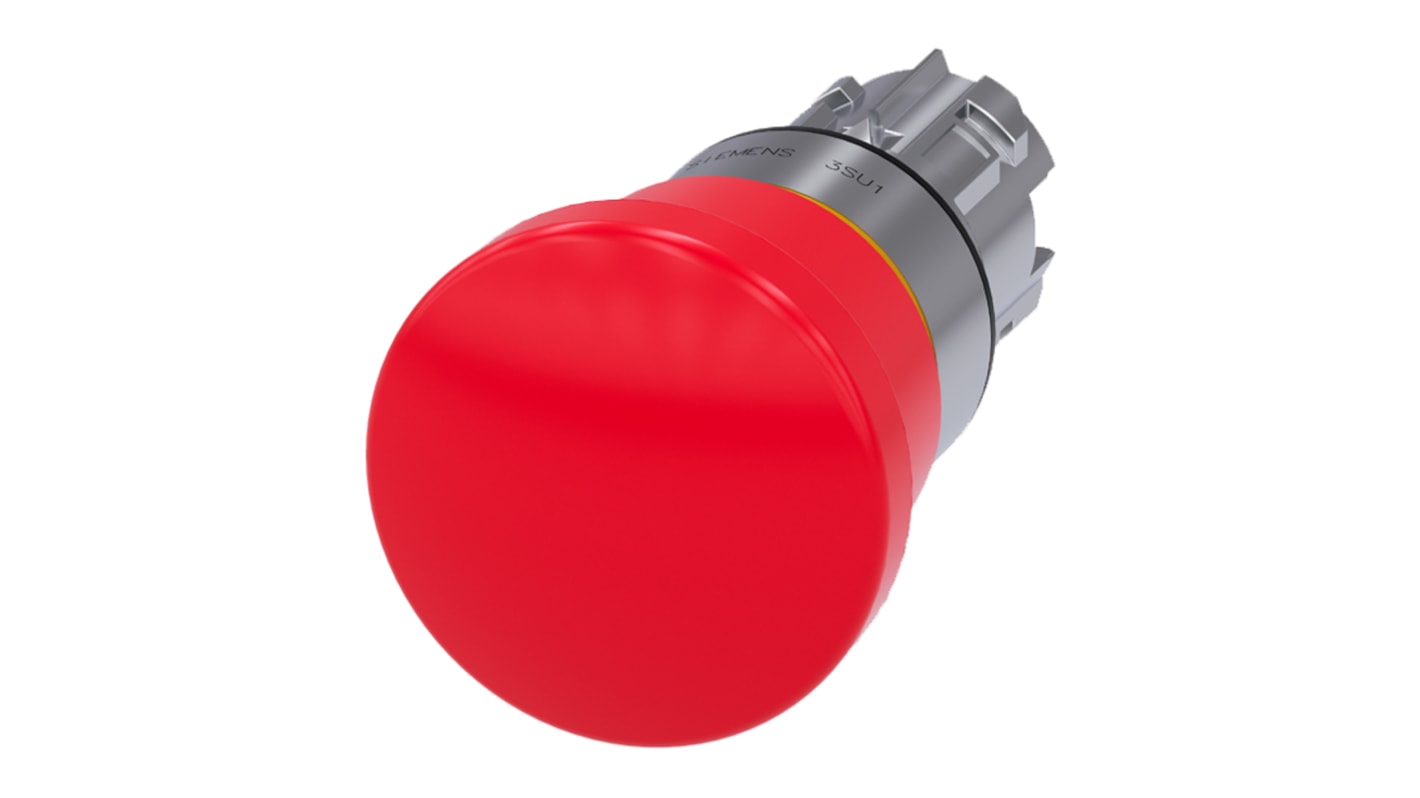

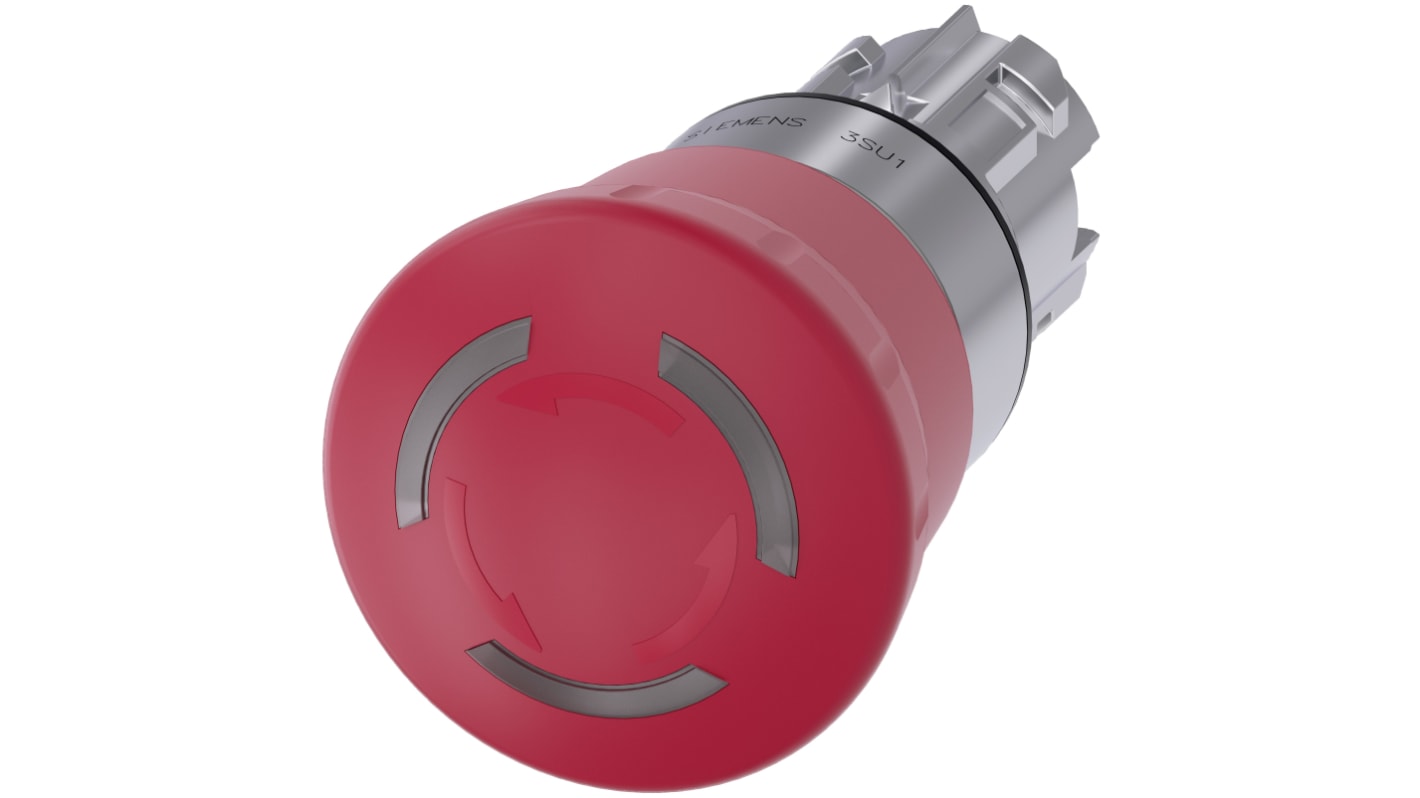

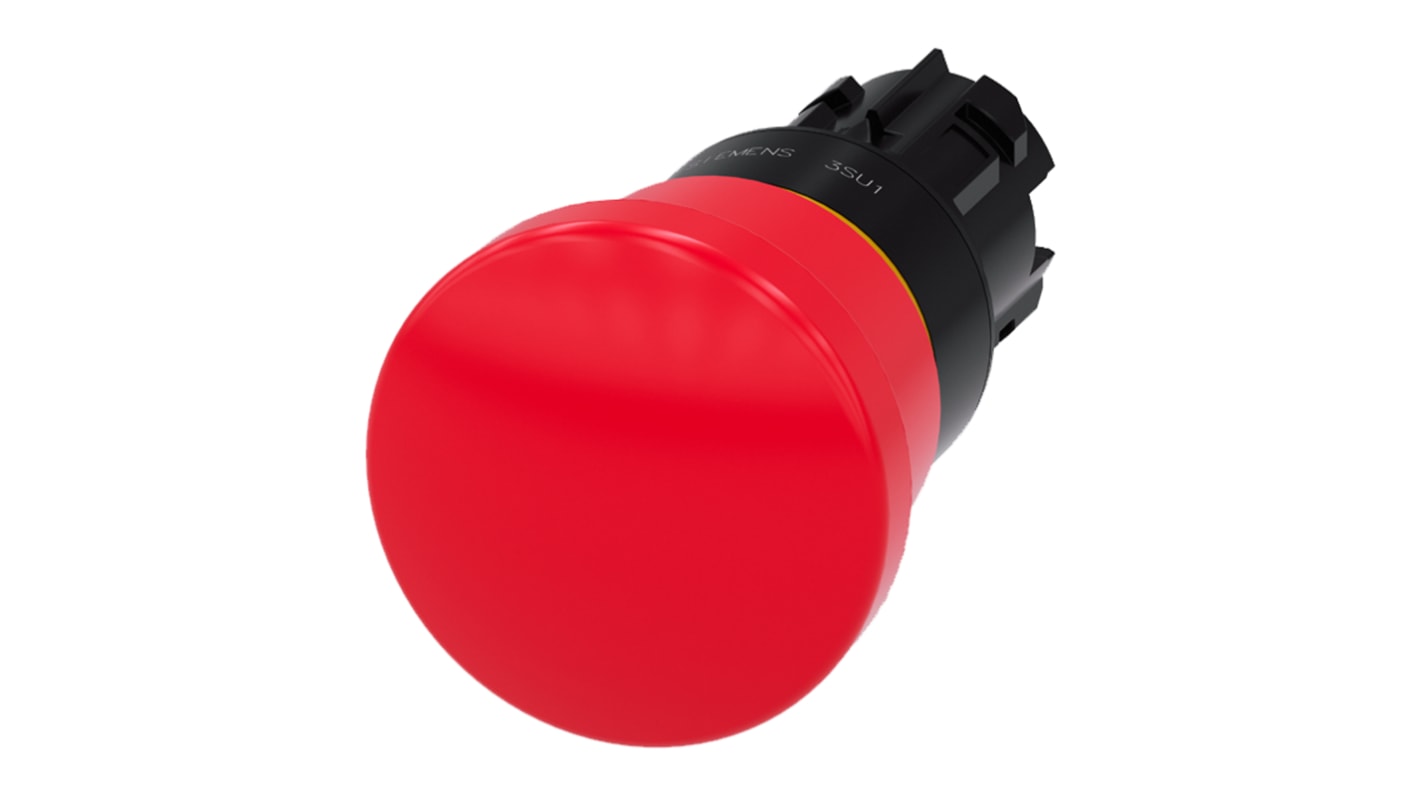

- Siemens - La gamma SIRIUS Act include teste a fungo con diametro 40 mm in versioni a rotazione e a chiave, costruite in plastica ad alta resistenza agli urti e compatibili con i blocchi contatto della stessa piattaforma. Sono una scelta consolidata per impianti su cui è già presente altra componentistica Siemens, riducendo il rischio di incompatibilità meccanica o elettrica in fase di sostituzione.
- ABB - ABB propone teste di emergenza nella piattaforma Jokab Safety e nella serie M22, con versioni adatte a configurazioni di sicurezza funzionale fino a PL e secondo EN ISO 13849-1. Sono indicate per applicazioni in celle robotizzate e impianti con requisiti di sicurezza elevati, dove la documentazione tecnica per la validazione del sistema è parte integrante della fornitura.
- Lovato - La gamma Lovato copre teste a fungo e a palmo con montaggio su pannello da 22 mm e 30 mm, disponibili in materiale plastico e metallico. Sono una soluzione competitiva per quadri di comando su impianti di media complessità, con buona disponibilità dei blocchi contatto compatibili e tempi di consegna definiti.
- Pilz - Pilz è presente con teste di emergenza della serie PIT ed. 1, progettate specificamente per sistemi di sicurezza funzionale e compatibili con i moduli di sicurezza della stessa piattaforma. La scelta Pilz è indicata per impianti in cui la testa di emergenza fa parte di un sistema di sicurezza certificato, con requisiti documentali precisi per la validazione CE della macchina.
Domande frequenti sulle teste per pulsanti di arresto di emergenza
Come verifico la compatibilità tra una testa di pulsante di emergenza e il blocco contatto già installato?
La compatibilità tra testa e blocco contatto deve essere verificata sul catalogo tecnico del costruttore, confrontando i codici prodotto delle due componenti. Non è sufficiente che la testa appartenga allo stesso brand del blocco: la compatibilità è definita per famiglia o serie specifica. Se disponi del codice del blocco già installato, il team Elexonik può aiutarti a identificare la testa compatibile, anche nei casi in cui il codice originale della testa sia fuori produzione o difficile da reperire. Contattaci prima di ordinare per evitare resi e ritardi.
Quale grado di protezione IP devo scegliere per una testa di emergenza in ambiente con lavaggi frequenti?
Per ambienti soggetti a lavaggi con getti d'acqua diretti, come impianti alimentari o celle di processo, il grado minimo raccomandato è IP67, che garantisce la tenuta all'immersione temporanea fino a 1 metro di profondità. Se i lavaggi avvengono con getti ad alta pressione o vapore, è necessario IP69K, che certifica la resistenza a getti di acqua calda ad alta pressione. Installare una testa IP65 in questi ambienti causa degrado precoce del componente con conseguente rischio di malfunzionamento del circuito di sicurezza. La scelta del grado IP non deve essere fatta in base alla disponibilità a magazzino, ma in base alle effettive condizioni di installazione.

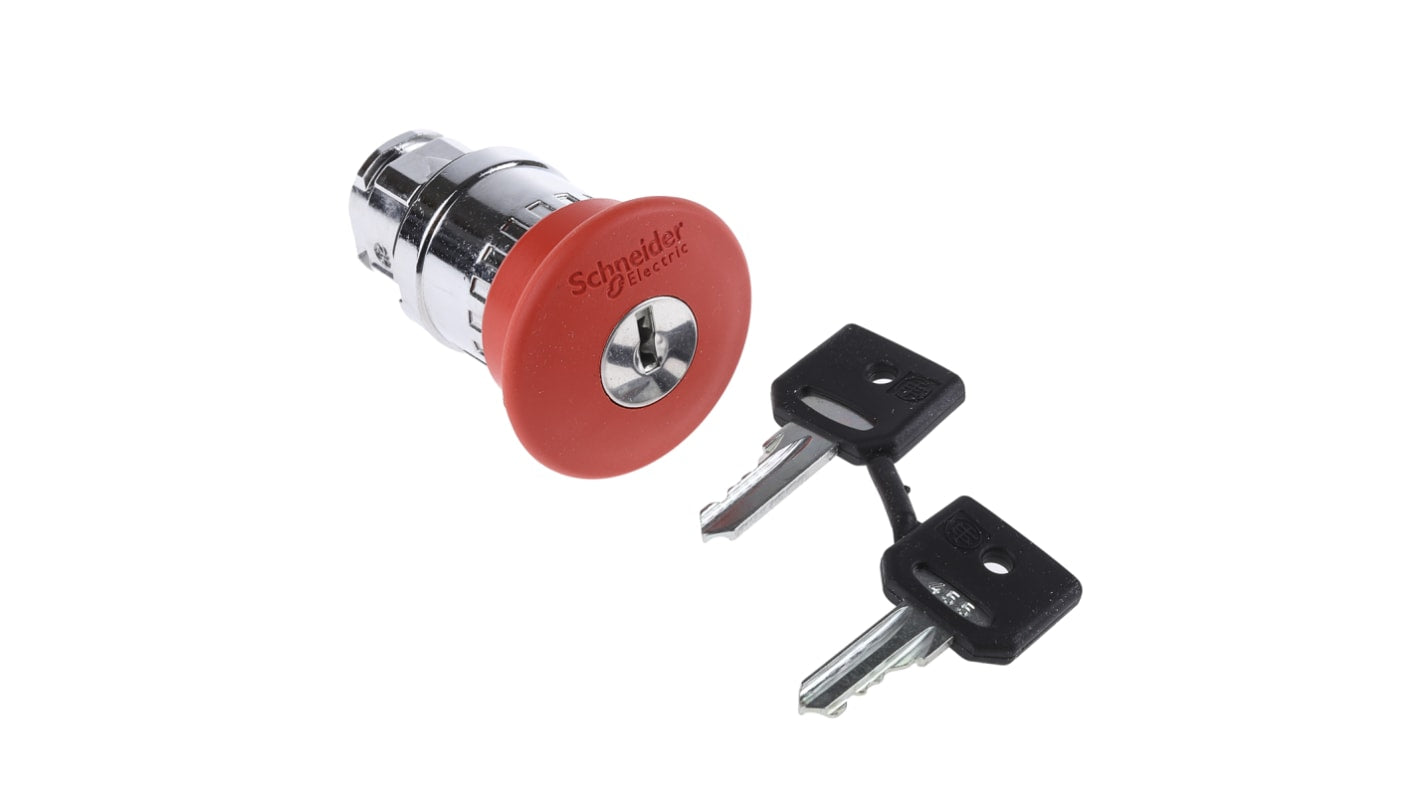

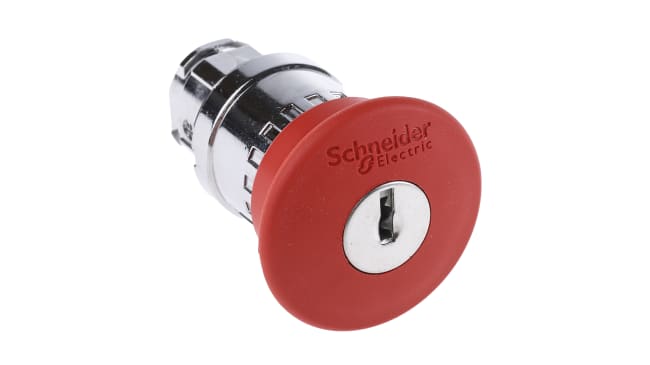

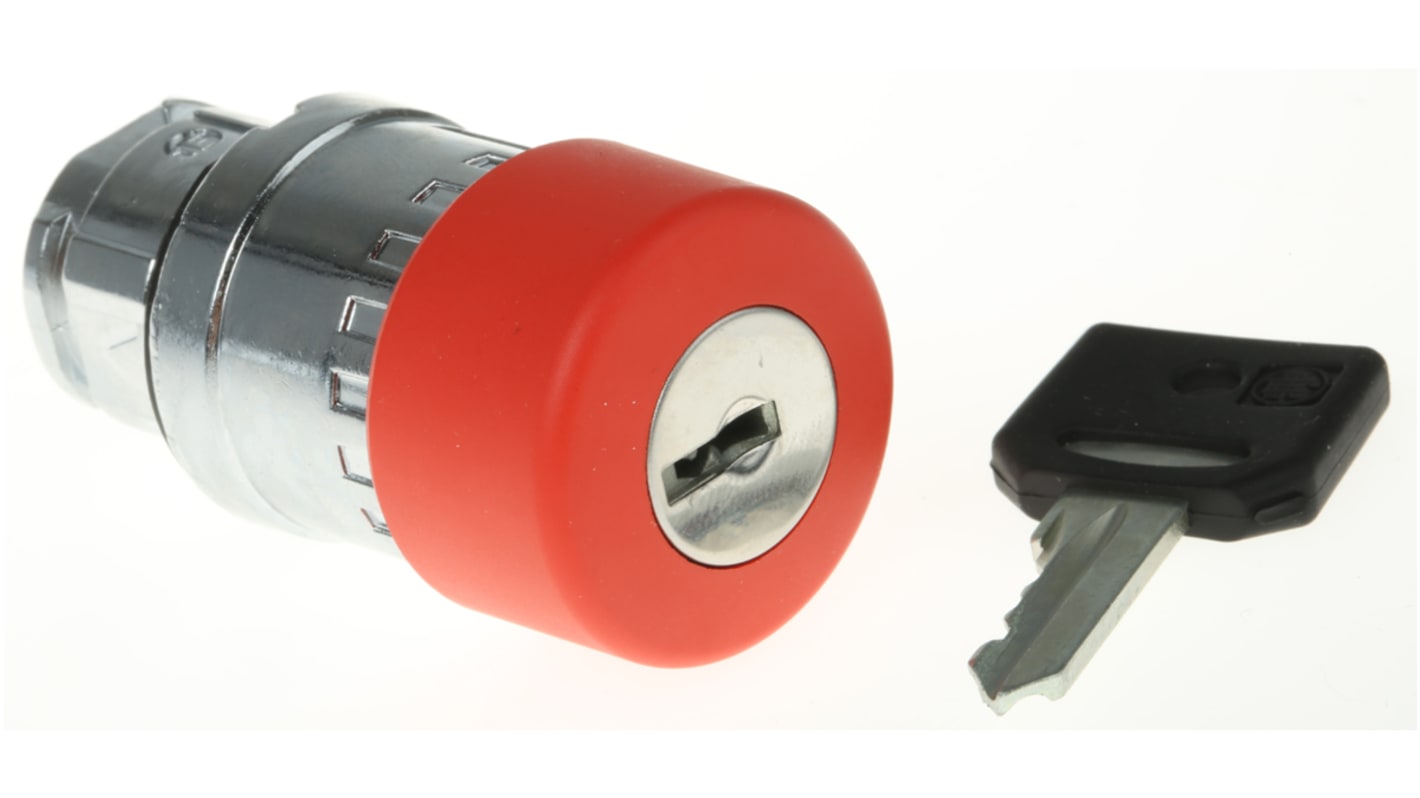

Cosa significa il meccanismo di sblocco "a rotazione" rispetto a "a chiave" su una testa a fungo?
Il meccanismo di sblocco determina come l'operatore ripristina il circuito dopo un arresto di emergenza. Con lo sblocco a rotazione, il fungo si ruota nella direzione indicata e la testa torna in posizione di riposo, consentendo la rialimentazione dell'impianto. Con lo sblocco a chiave, è necessaria una chiave dedicata per rilasciare il blocco: questa soluzione aggiunge un livello di controllo procedurale, perché il ripristino deve essere effettuato da personale autorizzato in possesso della chiave. La scelta tra i due meccanismi deve essere coerente con le procedure operative della macchina definite nella valutazione del rischio, non lasciata alla preferenza del montatore.
Elexonik può aiutarmi a trovare una testa di emergenza equivalente a un codice fuori produzione?
Sì. Quando ci viene portato un codice fuori produzione, la prima verifica che facciamo è individuare il blocco contatto con cui quella testa era abbinata, perché l'equivalente deve essere meccanicamente e funzionalmente compatibile con il blocco esistente, non solo esternamente simile. In molti casi i costruttori forniscono tabelle di migrazione tra generazioni di prodotto che consentono di identificare il sostituto corretto mantenendo la stessa configurazione elettrica. Contattaci con il codice della testa da sostituire e, se disponibile, con il codice del blocco contatto: avere entrambi i riferimenti accelera significativamente la ricerca.
Supporto tecnico, assistenza e spedizioni
Elexonik affianca installatori, manutentori e uffici acquisti nella selezione di componenti per la sicurezza funzionale delle macchine, con una competenza specifica sugli elementi di comando e di emergenza che consente di gestire sia ordini standard sia richieste di sostituzione su impianti in produzione. Per componenti critici come le teste di pulsante di emergenza, la verifica tecnica preventiva non è un servizio opzionale: è il modo più efficace per evitare resi, doppi ordini e fermi macchina non programmati.
Puoi contattarci tramite la pagina contatti oppure direttamente su WhatsApp per ricevere supporto tecnico pre-vendita, verificare la disponibilità di una variante specifica o richiedere un confronto tra più soluzioni compatibili con il tuo impianto. Per conoscere meglio la nostra struttura e il tipo di clientela che serviamo, puoi consultare la pagina chi siamo.
Oltre alla vendita, Elexonik mette a disposizione un servizio di riparazione e assistenza tecnica su componenti industriali: per componenti di comando e sicurezza con guasti elettrici o meccanici, puoi approfondire le modalità di intervento nella pagina dedicata a riparazioni e assistenza tecnica.
Le spedizioni sono gestite tramite corriere espresso con tempi indicativi di 3, 5 o 7 giorni lavorativi, in base alla disponibilità del prodotto e alla tipologia del materiale ordinato. I prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per qualsiasi esigenza urgente o per componenti non immediatamente disponibili, contattaci direttamente: valutiamo ogni richiesta in base alle priorità operative del tuo impianto.
