Nei cicli di lavorazione con presse, punzonatrici e cesoie industriali, il controllo bimanuale non è una scelta progettuale: è un requisito normativo che impone la presenza di componenti certificati, selezionati con precisione in funzione del livello di Performance Level richiesto dall'impianto. Elexonik mette a disposizione di installatori, integratori di sistemi e responsabili della sicurezza una selezione di componenti per interruttori di sicurezza a due mani - pulsanti di comando, moduli di controllo, relè di sicurezza e accessori - ordinabili direttamente online con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità. Il nostro team tecnico supporta la verifica di compatibilità prima dell'ordine, in particolare per configurazioni che devono soddisfare requisiti specifici secondo EN 574 o ISO 13849-1.

La scelta dei componenti giusti per un sistema di controllo bimanuale incide direttamente sulla conformità della macchina e sulla sicurezza dell'operatore. Per questo Elexonik non distribuisce solo i prodotti: fornisce anche l'interlocuzione tecnica necessaria per verificare che ogni elemento del sistema - dalla pulsantiera al modulo di controllo fino al relè di sicurezza - sia tra loro compatibile e idoneo all'applicazione specifica.

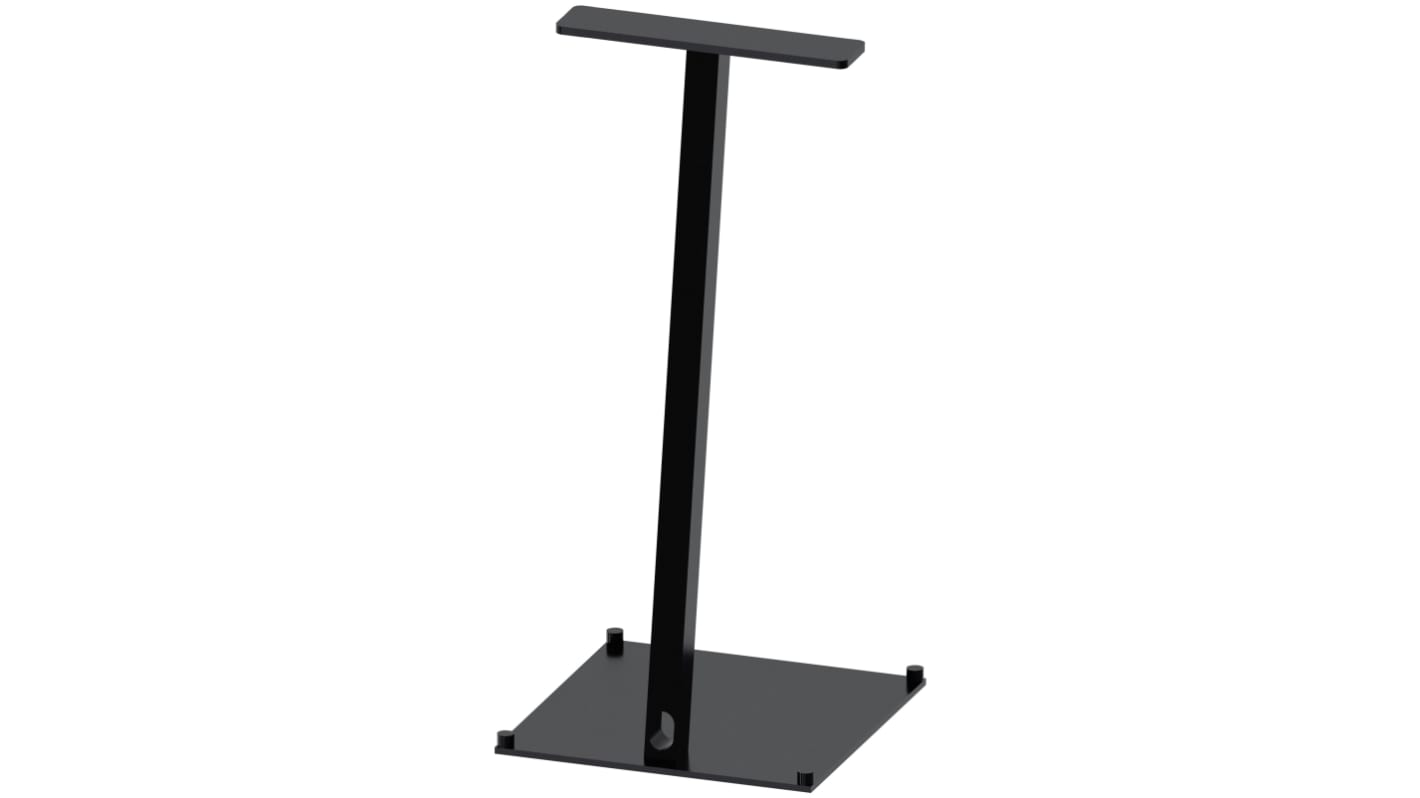

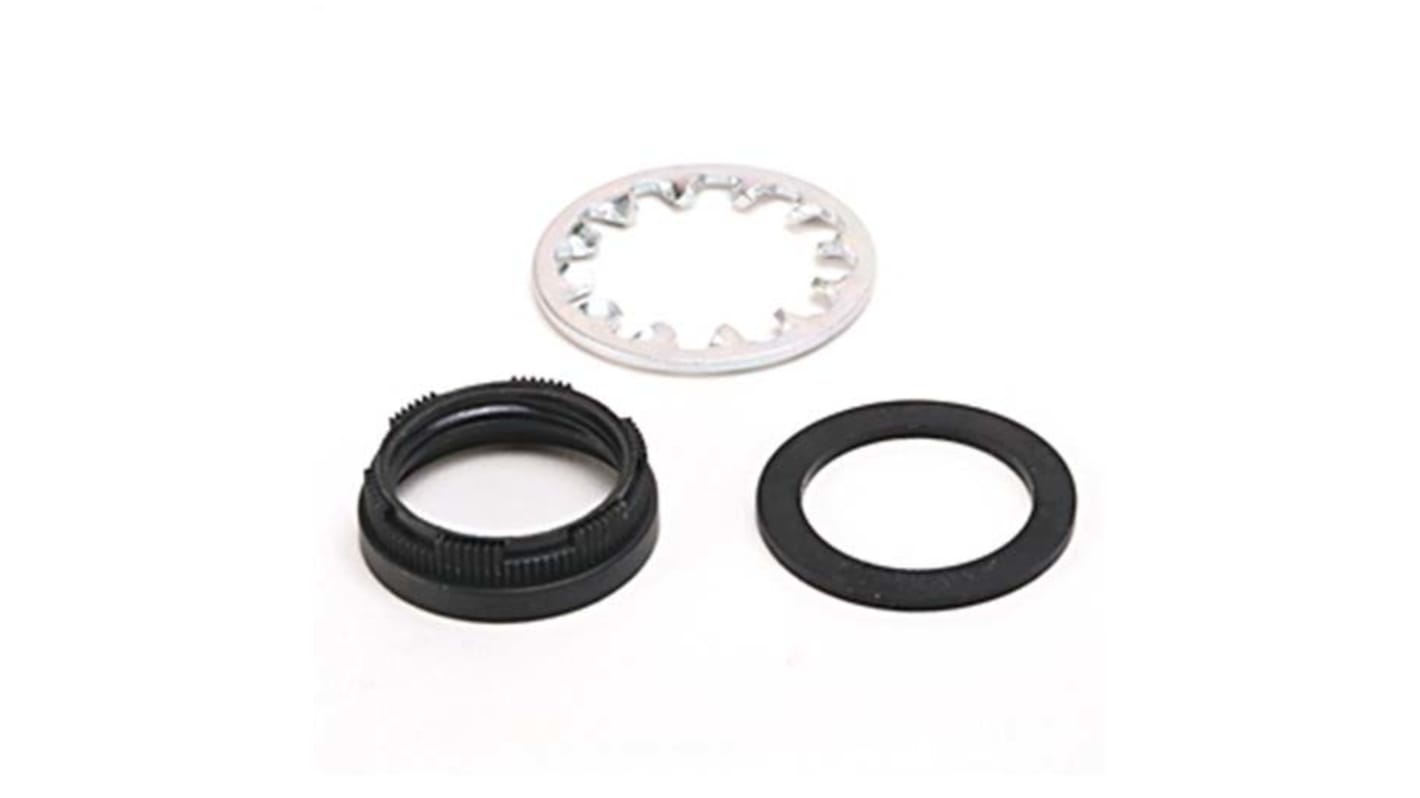

Visualizzi 1 - 6 di 6 prodotti

Cosa sono i componenti per interruttori di sicurezza a due mani e come funzionano

Un sistema di controllo bimanuale impone che l'operatore tenga occupate entrambe le mani durante la fase pericolosa del ciclo macchina. Il principio è semplice: la macchina si attiva soltanto quando entrambi i pulsanti vengono premuti contemporaneamente, entro un intervallo di tempo prestabilito definito dalla norma di riferimento. Se uno dei due pulsanti viene rilasciato prima che la fase pericolosa sia conclusa, il sistema genera un segnale di arresto immediato. Questa logica rende fisicamente impossibile che l'operatore si trovi nella zona di pericolo durante il movimento del macchinario.

Il sistema non è composto da un singolo dispositivo, ma da un insieme di componenti distinti che devono essere selezionati, abbinati e installati correttamente per garantire la conformità normativa e il corretto livello di sicurezza. Fanno parte di questa famiglia i pulsanti e i moduli di comando, i relè di sicurezza dedicati al controllo bimanuale e gli accessori di contenimento e collegamento necessari al completamento dell'installazione. Ognuno di questi elementi è disponibile a catalogo su Elexonik, con la possibilità di ricevere supporto tecnico pre-vendita per la verifica della configurazione.

Pulsanti e moduli di comando bimanuali

I pulsanti destinati al controllo bimanuale devono essere ergonomici, robusti e conformi ai requisiti dimensionali e funzionali previsti dalla norma EN 574. Le caratteristiche tecniche rilevanti in fase di selezione comprendono il tipo di attuazione (a pulsante con ritorno a molla, a leva, o ad altra tipologia), il materiale della calotta, il grado di protezione IP rispetto all'ambiente di installazione e la compatibilità con i blocchi contatto da abbinare. Sono disponibili versioni per ambienti gravosi, con involucro rinforzato e protezioni specifiche contro polveri e liquidi.

Relè di sicurezza per controllo bimanuale

Il relè di sicurezza è il modulo che riceve i segnali dai due pulsanti, verifica la simultaneità dell'azionamento e controlla l'alimentazione verso la parte pericolosa della macchina. Si tratta dell'elemento che determina, in termini funzionali, il raggiungimento del livello di sicurezza richiesto. Le variabili tecniche da considerare nella scelta includono il numero di contatti di sicurezza in uscita (normalmente aperti e normalmente chiusi), la tensione di alimentazione, il tempo di risposta massimo ammesso, il tipo di montaggio (su guida DIN o a pannello) e il grado di protezione IP dell'alloggiamento. Produttori come Pilz e Schmersal dispongono di moduli specificamente progettati per le funzioni di controllo bimanuale, con documentazione tecnica verificabile e supporto alla certificazione della macchina.

Accessori: box di contenimento, cavi e segnalatori

Il completamento di un sistema bimanuale richiede accessori che, se trascurati, diventano la causa più frequente di non conformità in sede di verifica. I box di contenimento devono proteggere i pulsanti da urti, proiezioni di materiale e manomissioni, garantendo la corretta esposizione ergonomica in relazione alla postazione operatore. I cavi di collegamento devono essere dimensionati per la lunghezza massima consentita dal sistema e compatibili con il tipo di segnale gestito. I segnalatori luminosi, spesso sottovalutati, sono invece necessari per indicare lo stato del sistema all'operatore e fanno parte dei requisiti previsti dalla norma in alcune configurazioni applicative. Tutti questi elementi sono disponibili a catalogo e selezionabili con il supporto del team Elexonik.

Come scegliere i componenti corretti per il tuo sistema bimanuale

La selezione di questi componenti non segue una logica di acquisto standard: ogni elemento deve essere verificato in relazione all'applicazione specifica e al livello di sicurezza richiesto. Ecco i criteri operativi da seguire prima di effettuare l'ordine.

Checklist decisionale pre-acquisto

Verifica il Performance Level richiesto dall'analisi del rischio. La norma ISO 13849-1 definisce i livelli PL da a a e in funzione della gravità del danno potenziale, della frequenza di esposizione e della possibilità di evitare il pericolo. Il sistema bimanuale deve essere progettato per raggiungere il PL specificato: questo vincola la scelta dell'architettura del relè di sicurezza e il tipo di pulsanti ammessi.

Identifica il tipo di controllo bimanuale secondo EN 574. La norma EN 574 definisce tre tipologie funzionali (Tipo I, Tipo II, Tipo III A, Tipo III B, Tipo III C) con requisiti crescenti di protezione contro l'inganno e la disattivazione del controllo bimanuale. Assicurati che il relè di sicurezza selezionato supporti il tipo richiesto per la macchina specifica.

Controlla la tensione di alimentazione disponibile nel quadro. I relè di sicurezza per controllo bimanuale sono disponibili in versioni per alimentazione AC (tipicamente 24 V AC o 230 V AC) e DC (24 V DC). Verifica la tensione effettiva disponibile nel quadro prima di selezionare il modulo.

Valuta il grado di protezione IP in funzione dell'ambiente. Per ambienti con proiezioni di trucioli, oli o polveri (lavorazione metalli, legno, plastica), il grado di protezione IP dei pulsanti e del box di contenimento deve essere adeguato. Un IP54 minimo è spesso indicato; in ambienti particolarmente aggressivi si valutano soluzioni IP65 o superiori.

Verifica la compatibilità tra pulsanti e blocchi contatto. Non tutti i pulsanti sono compatibili con tutti i blocchi contatto disponibili a catalogo. Prima di ordinare, controlla che il pulsante selezionato accetti il blocco contatto previsto (NA, NC o combinazioni) e che la configurazione elettrica risultante sia coerente con gli ingressi del relè di sicurezza.

Considera la lunghezza massima del cavo tra pulsantiera e relè. Per segnali digitali a bassa tensione, la lunghezza del cavo incide sulla caduta di tensione e sulla corretta lettura del segnale da parte del relè. Verifica il valore massimo ammesso nella documentazione tecnica del relè selezionato prima di dimensionare il cablaggio.

Errori frequenti nella selezione e casi di installazione errata

Chi lavora su impianti di pressa o punzonatura sa che gli errori nella configurazione di un sistema bimanuale si manifestano raramente in modo immediato: compaiono in sede di collaudo o, peggio, durante una verifica di conformità esterna. Il problema più ricorrente che riscontriamo riguarda la mancata corrispondenza tra il tipo funzionale del relè di sicurezza installato e il tipo EN 574 richiesto dall'analisi del rischio. Un relè di Tipo II installato in un'applicazione che richiede Tipo III C non è rilevabile da un test funzionale semplice, ma costituisce una non conformità grave che può comportare la fermata della macchina e la necessità di sostituzione completa del modulo.

Un secondo errore frequente riguarda la selezione dei pulsanti di comando senza verificare il parametro di forza di attuazione richiesta. In applicazioni con operatori che indossano guanti protettivi pesanti, pulsanti con forza di attuazione troppo elevata generano affaticamento e spingono gli operatori a cercare soluzioni alternative, compromettendo la funzione di sicurezza stessa del sistema.

Quando un cliente ci contatta per la sostituzione di un relè di sicurezza bimanuale fuori produzione, la prima verifica che effettuiamo riguarda la compatibilità del modulo sostitutivo con i pulsanti esistenti e con il tempo di risposta previsto nella documentazione macchina originale. Un relè apparentemente equivalente per tensione e numero di contatti può avere un tempo di risposta diverso che, in certi cicli macchina, modifica il comportamento della funzione di sicurezza in modo non conforme.

Applicazioni tipiche: dove vengono utilizzati questi componenti

I componenti per interruttori di sicurezza a due mani trovano applicazione in tutti i contesti in cui la fase pericolosa del ciclo macchina si svolge in una zona accessibile all'operatore e non può essere protetta esclusivamente con ripari fissi. Le applicazioni industriali più diffuse comprendono:

Presse meccaniche e idrauliche per la lavorazione dei metalli: il controllo bimanuale è lo standard di sicurezza per le presse con corsa singola, dove l'operatore deve caricare il pezzo manualmente prima di ogni ciclo. La norma di riferimento per queste macchine è EN 692 per le presse meccaniche e EN 693 per le presse idrauliche, entrambe richiamate in relazione ai requisiti EN 574.

Punzonatrici e cesoie per laminati metallici: anche in questo caso la zona di chiusura utensile è accessibile durante il caricamento del materiale e il controllo bimanuale impedisce che l'operatore abbia le mani nella zona di pericolo durante il ciclo.

Macchine per la lavorazione del legno di tipo semiautomatico, in particolare per operazioni di sagomatura o piallatura con presenze di utensili in rotazione, dove il controllo bimanuale accompagna o sostituisce i ripari mobili con interblocco.

Macchine per l'industria della plastica e della gomma, in particolare presse a iniezione e stampatrici, dove la zona di chiusura stampo richiede protezione aggiuntiva rispetto ai ripari fisici previsti dalla macchina base.

In tutti questi contesti, i moduli di controllo di sicurezza a due mani disponibili a catalogo su Elexonik rappresentano la soluzione più diretta per completare o sostituire la funzione di sicurezza, con disponibilità verificabile prima dell'ordine.

Compatibilità, accessori e componenti correlati

Un sistema di controllo bimanuale non è mai un componente isolato: fa parte di una catena di sicurezza che include la pulsantiera, il cablaggio, il modulo di controllo e il circuito di potenza da controllare. La corretta selezione di tutti gli elementi della catena è indispensabile per raggiungere il livello di sicurezza richiesto.

I componenti per interruttori di sicurezza a due mani si inseriscono all'interno della categoria Interruttori di controllo e abilitazione sicurezza, che include anche gli interruttori di abilitazione di sicurezza e i componenti per interruttori di abilitazione di sicurezza per applicazioni di tipo uomo morto. In molte installazioni questi dispositivi coesistono nella stessa macchina, con funzioni complementari che devono essere coordinate a livello di sistema.

Per le applicazioni che richiedono anche protezione fisica degli accessi alla zona pericolosa, è opportuno verificare la disponibilità degli interruttori di interblocco di sicurezza e accessori, che gestiscono il blocco dei ripari mobili e possono essere integrati nella stessa catena logica di sicurezza del controllo bimanuale.

Per impianti che richiedono pulsanti di emergenza indipendenti dal sistema bimanuale, il catalogo Elexonik comprende anche i pulsanti di arresto di emergenza conformi alla norma di riferimento.

Brand come Allen Bradley Guardmaster e Schneider Electric propongono sistemi di sicurezza modulari in cui i componenti per il controllo bimanuale si integrano con relè di sicurezza e dispositivi di interblocco della stessa famiglia, semplificando la verifica di compatibilità e la documentazione per la marcatura CE della macchina.

Normative e certificazioni di riferimento

La progettazione di un sistema di controllo bimanuale richiede il rispetto di un quadro normativo articolato, che impatta direttamente sulla scelta dei componenti e sulla loro configurazione.

EN 574 è la norma armonizzata specifica per i dispositivi di comando bimanuali: definisce i principi di progettazione, i tipi funzionali (Tipo I, II, III A/B/C) e i requisiti che il sistema deve soddisfare per essere conforme alla Direttiva Macchine 2006/42/CE. È il documento di riferimento principale per la selezione dei relè di sicurezza e dei pulsanti di comando.

ISO 13849-1 definisce i principi per la progettazione delle parti dei sistemi di controllo relative alla sicurezza (Safety-related parts of control systems, SRP/CS) e stabilisce i livelli di Performance Level (PL da a a e). La selezione dei componenti deve essere coerente con il PL target del sistema: ogni componente deve avere un PL uguale o superiore al PL richiesto dalla funzione di sicurezza.

IEC 62061 è la norma alternativa a ISO 13849-1 per i sistemi di controllo elettrici, elettronici ed elettronici programmabili relativi alla sicurezza: introduce il concetto di Safety Integrity Level (SIL) come metrica del livello di integrità della funzione di sicurezza. In alcuni settori applicativi la conformità a IEC 62061 è preferita o richiesta esplicitamente.

Prima di selezionare i componenti, è essenziale identificare il PL o SIL target risultante dall'analisi del rischio secondo ISO 12100. Il team Elexonik può supportare nella verifica che i prodotti selezionati siano accompagnati dalla documentazione tecnica necessaria alla dimostrazione della conformità, incluse le schede di dati di sicurezza funzionale (PFHD, MTTFd, DC) fornite dai produttori.

Domande frequenti sui componenti per sistemi di controllo bimanuale

Come si determina il tipo EN 574 richiesto per la mia applicazione?

Il tipo EN 574 da applicare dipende dal livello di rischio residuo della macchina e dalla possibilità di aggirare il dispositivo. Il Tipo II richiede che il rilascio di un pulsante durante la fase pericolosa generi un arresto, ma non prevede protezione contro il mantenimento di un pulsante con un oggetto esterno. Il Tipo III (nelle varianti A, B e C) introduce protezioni crescenti contro questa eventualità, fino al Tipo III C che rileva attivamente qualsiasi tentativo di inganno del sistema. La scelta corretta emerge dall'analisi del rischio condotta secondo ISO 12100: se non disponi di questa documentazione o hai dubbi sull'interpretazione, il team Elexonik è disponibile a verificare la coerenza tra il tipo di relè che stai valutando e il contesto applicativo descritto.

Quali errori tipici si commettono nella selezione dei pulsanti bimanuali?

L'errore più frequente è scegliere i pulsanti basandosi unicamente sul diametro di foratura del pannello o sulla tensione nominale, senza verificare la compatibilità con il blocco contatto previsto e con il tipo di segnale richiesto dal relè di sicurezza. Un secondo problema ricorrente riguarda il grado di protezione IP: pulsanti con IP54 installati in ambienti con proiezioni di liquidi refrigeranti o oli possono deteriorarsi rapidamente e generare falsi segnali, con conseguente fermata non programmata della macchina. Prima di ordinare, verifica sempre la scheda tecnica completa del pulsante e confrontala con i requisiti di ingresso dichiarati dal produttore del relè di sicurezza che utilizzerai.

Posso sostituire un relè di sicurezza bimanuale fuori produzione con un modello equivalente di un altro produttore?

In linea di principio sì, ma la sostituzione richiede una verifica accurata che va oltre la semplice corrispondenza di tensione e numero di contatti. I parametri critici da confrontare sono il tempo di risposta massimo, il tempo di sincronizzazione ammesso tra i due pulsanti, il tipo EN 574 supportato e i valori di affidabilità funzionale (PFHD, MTTFd, DC) pubblicati dal produttore. Una discordanza su questi parametri può modificare il livello di sicurezza effettivo del sistema anche se la sostituzione sembra funzionalmente trasparente. Quando ci contatti per una sostituzione di questo tipo, la prima cosa che facciamo è verificare la disponibilità della documentazione tecnica del modello sostitutivo e confrontarla con quella del componente originale.

Elexonik fornisce supporto per la selezione di sistemi bimanuali completi, non solo di singoli componenti?

Sì. Il nostro team tecnico supporta la verifica dell'intera configurazione: dalla scelta dei pulsanti alla selezione del relè di sicurezza compatibile, fino all'identificazione degli accessori necessari per il completamento dell'installazione. Per configurazioni che devono soddisfare requisiti normativi specifici (EN 574, ISO 13849-1, IEC 62061), forniamo indicazioni sulla documentazione tecnica da richiedere ai produttori per supportare la marcatura CE della macchina. Puoi contattarci tramite la pagina contatti o direttamente su WhatsApp per descrivere la tua applicazione e ricevere indicazioni prima di procedere con l'ordine.
