Nel contesto dell'automazione industriale e della sicurezza delle macchine, l'affidabilità dei componenti è un fattore non negoziabile. I relè a contatti guidati rappresentano una soluzione fondamentale per la progettazione di circuiti di sicurezza robusti e conformi alle normative. Questi dispositivi specializzati offrono un livello di controllo e monitoraggio superiore rispetto ai relè convenzionali, contribuendo a proteggere operatori, macchinari e processi produttivi.

Visualizzi 1 - 2 di 2 prodotti

Cosa sono i Relè a contatti guidati?

I relè a contatti guidati, noti anche come relè a guida forzata, sono dispositivi elettromeccanici progettati per applicazioni di sicurezza. La loro caratteristica distintiva risiede nella costruzione interna: i contatti normalmente aperti (NO) e i contatti normalmente chiusi (NC) sono collegati meccanicamente tra loro. Questo legame fisico assicura che i due set di contatti non possano mai essere chiusi simultaneamente, nemmeno in caso di guasto.

Il funzionamento si basa su un principio semplice ma efficace: se uno dei contatti di lavoro (NO) si dovesse saldare a causa di un sovraccarico o usura, il collegamento meccanico impedisce al corrispondente contatto di monitoraggio (NC) di chiudersi quando la bobina del relè viene diseccitata. Questa architettura garantisce che, in caso di saldatura di un contatto NO, il contatto NC mantenga una distanza minima di apertura (tipicamente 0,5 mm), come richiesto dalle normative di sicurezza. Questa condizione anomala può essere rilevata da un'unità di controllo di sicurezza (come un PLC di sicurezza o un modulo di sicurezza dedicato), che può così avviare un arresto sicuro dell'impianto.

[Spazio per immagine esplicativa: diagramma di un relè a contatti guidati]

Tipi di Relè a contatti guidati

I relè a contatti guidati sono disponibili in diverse configurazioni per adattarsi a molteplici esigenze progettuali e di installazione. La scelta dipende principalmente dall'applicazione, dallo spazio disponibile e dal tipo di circuito in cui verranno integrati.

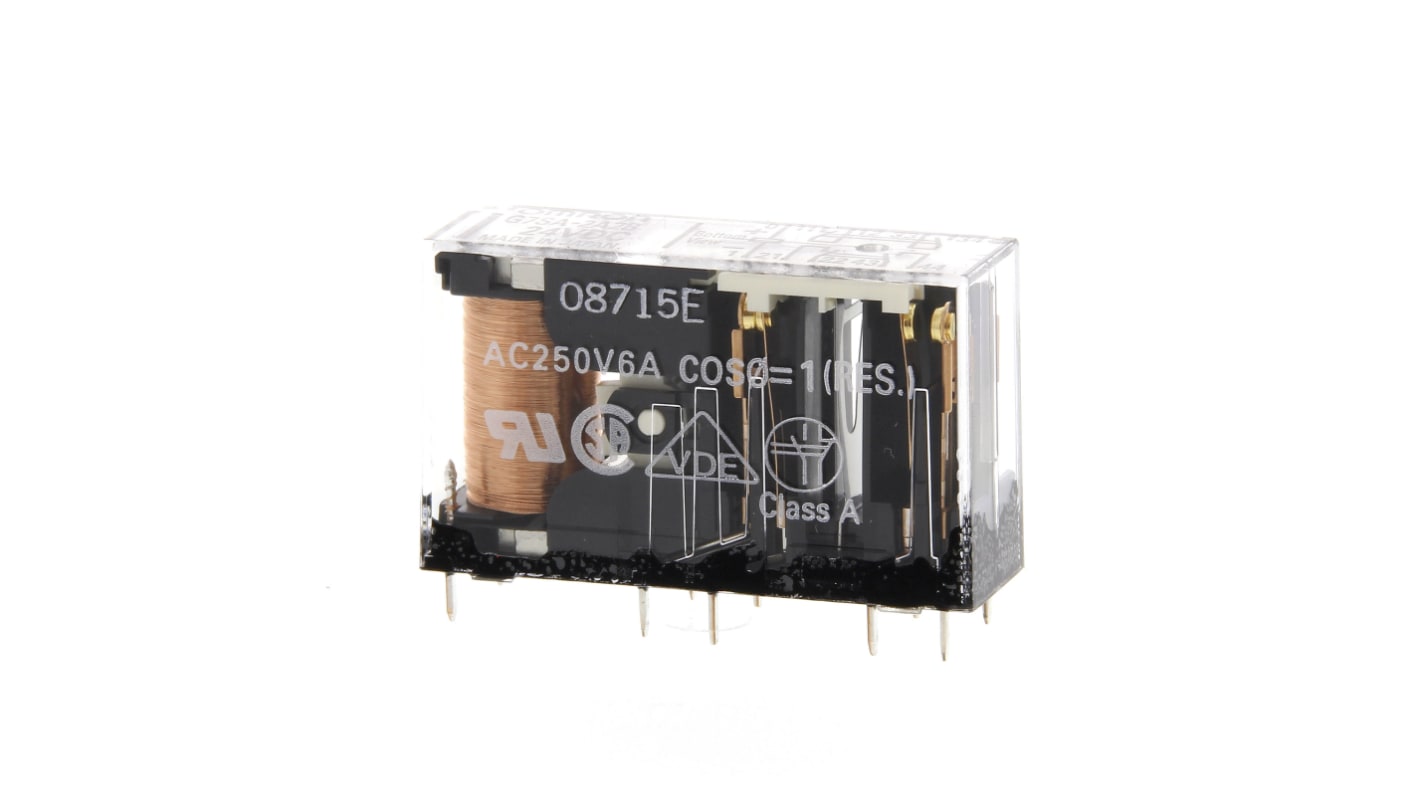

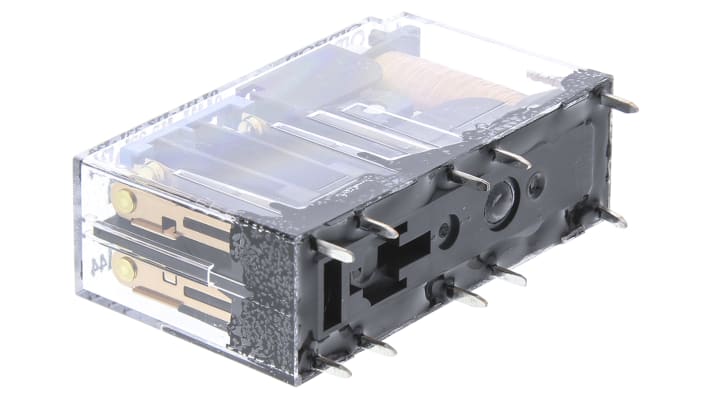

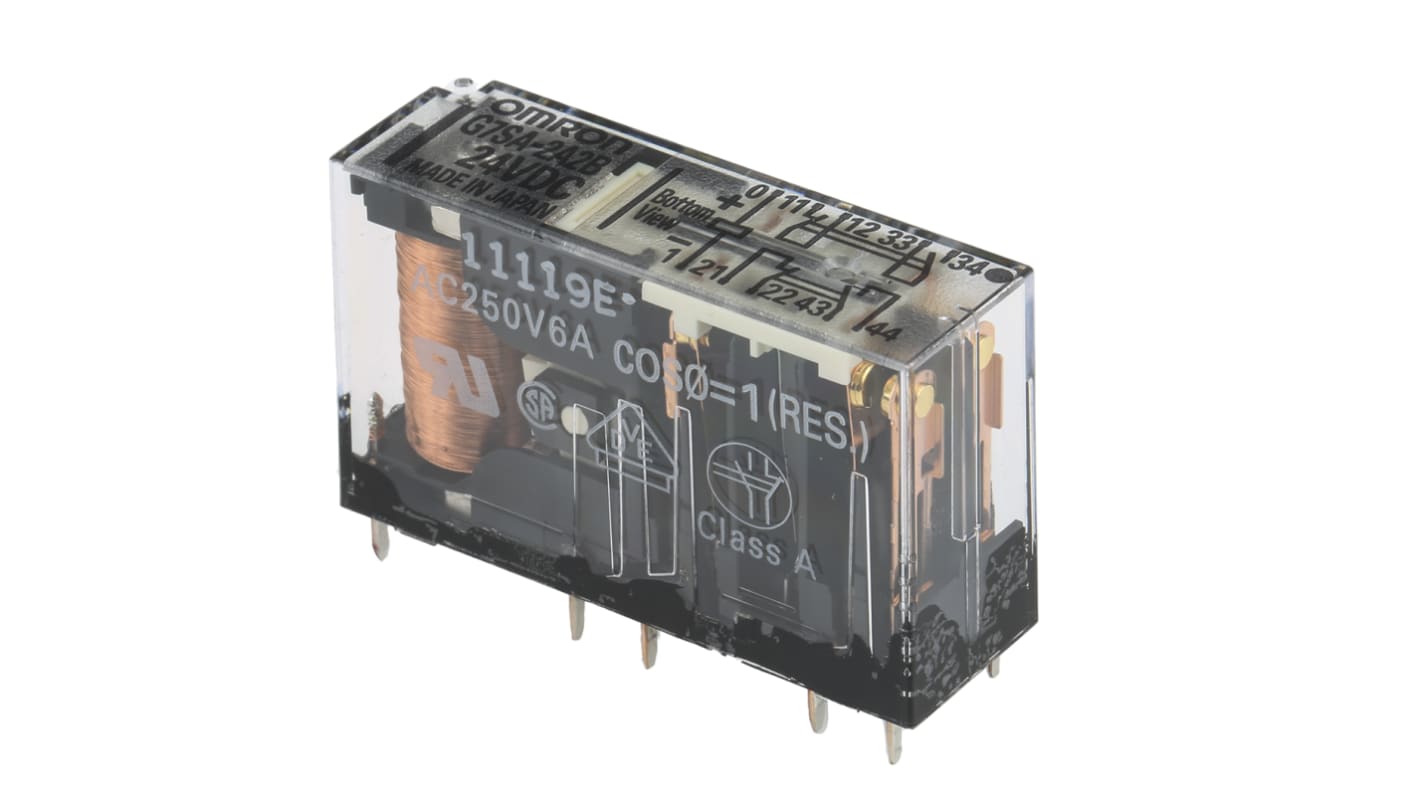

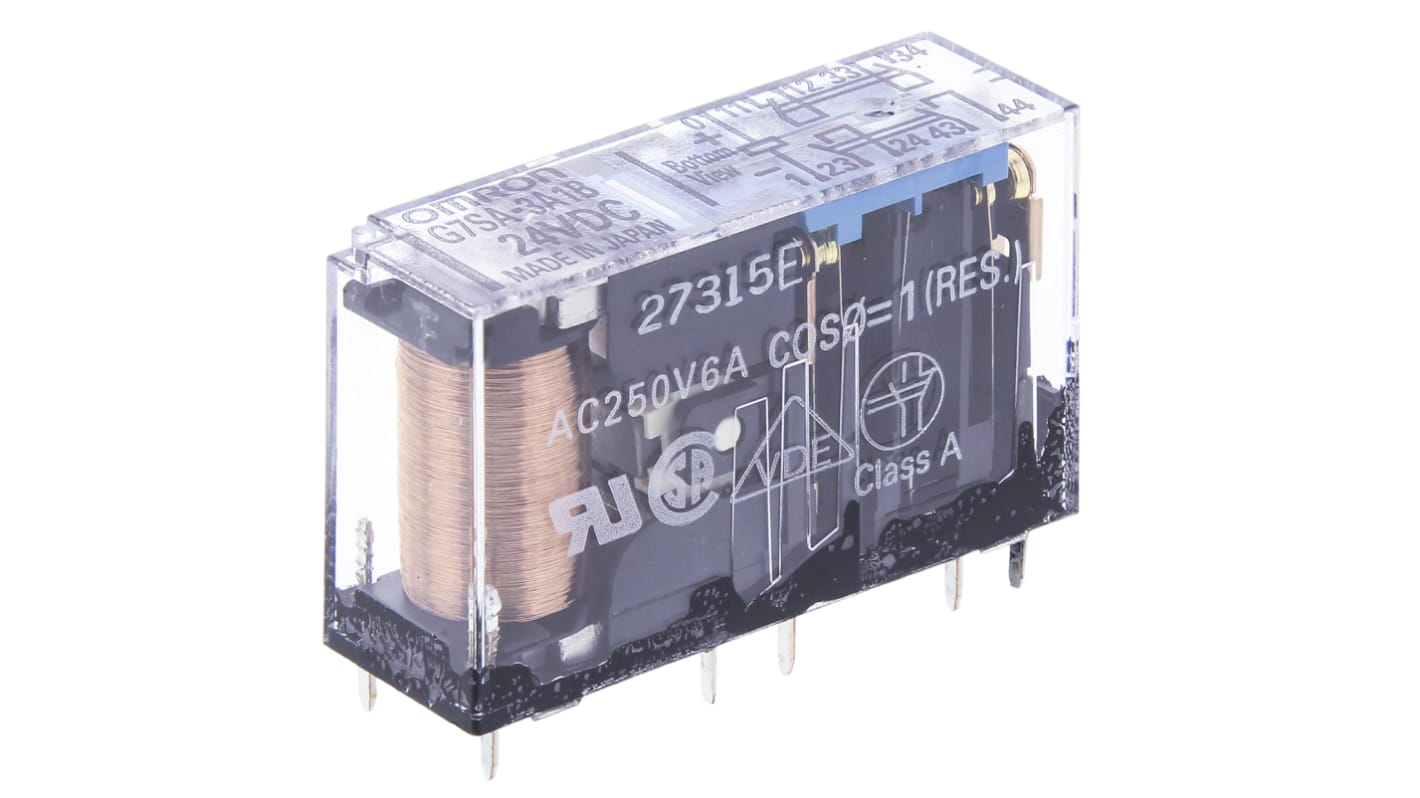

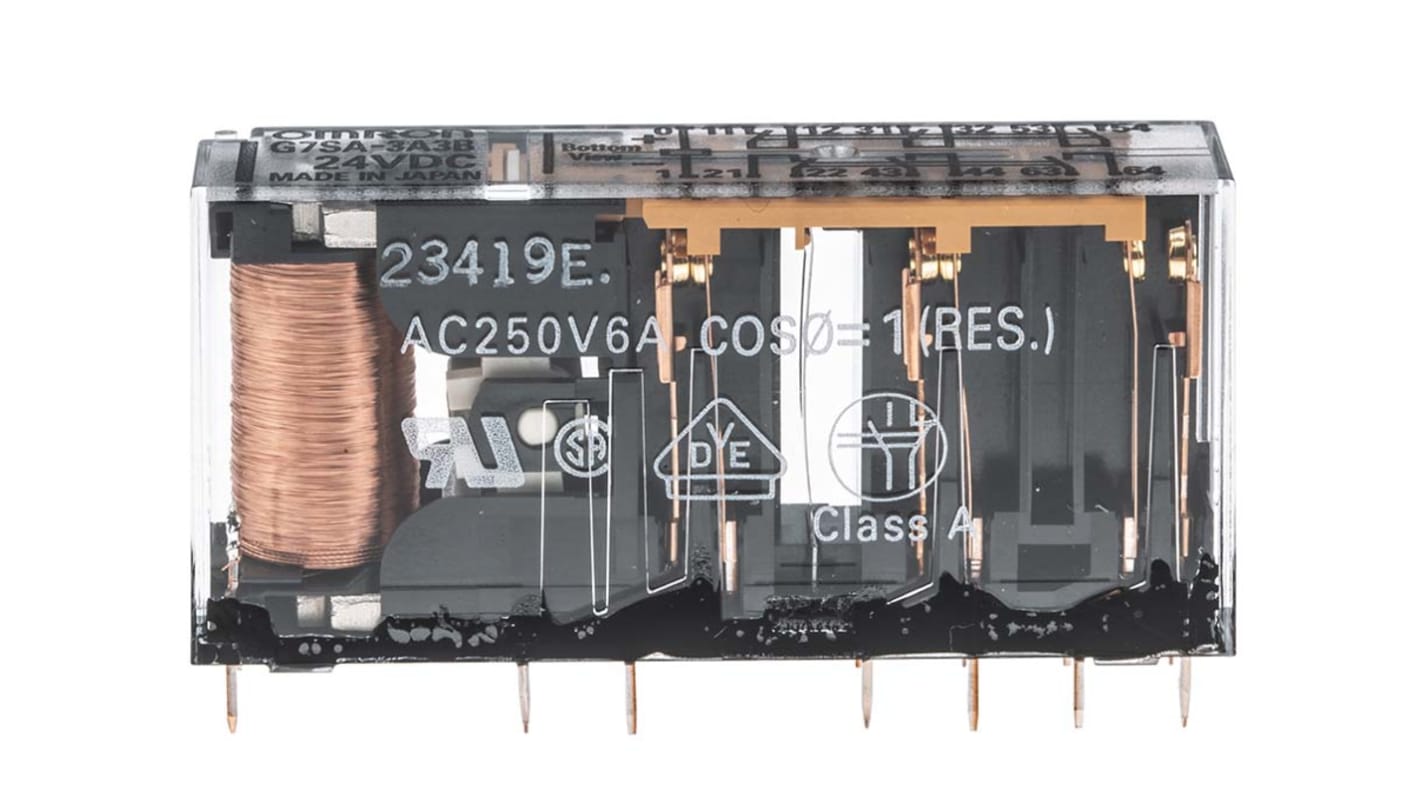

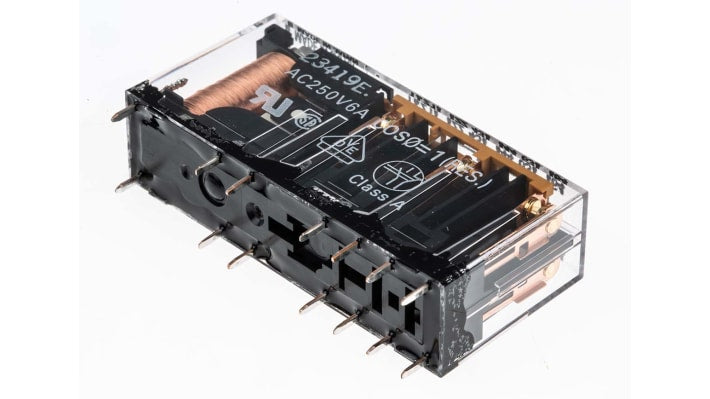

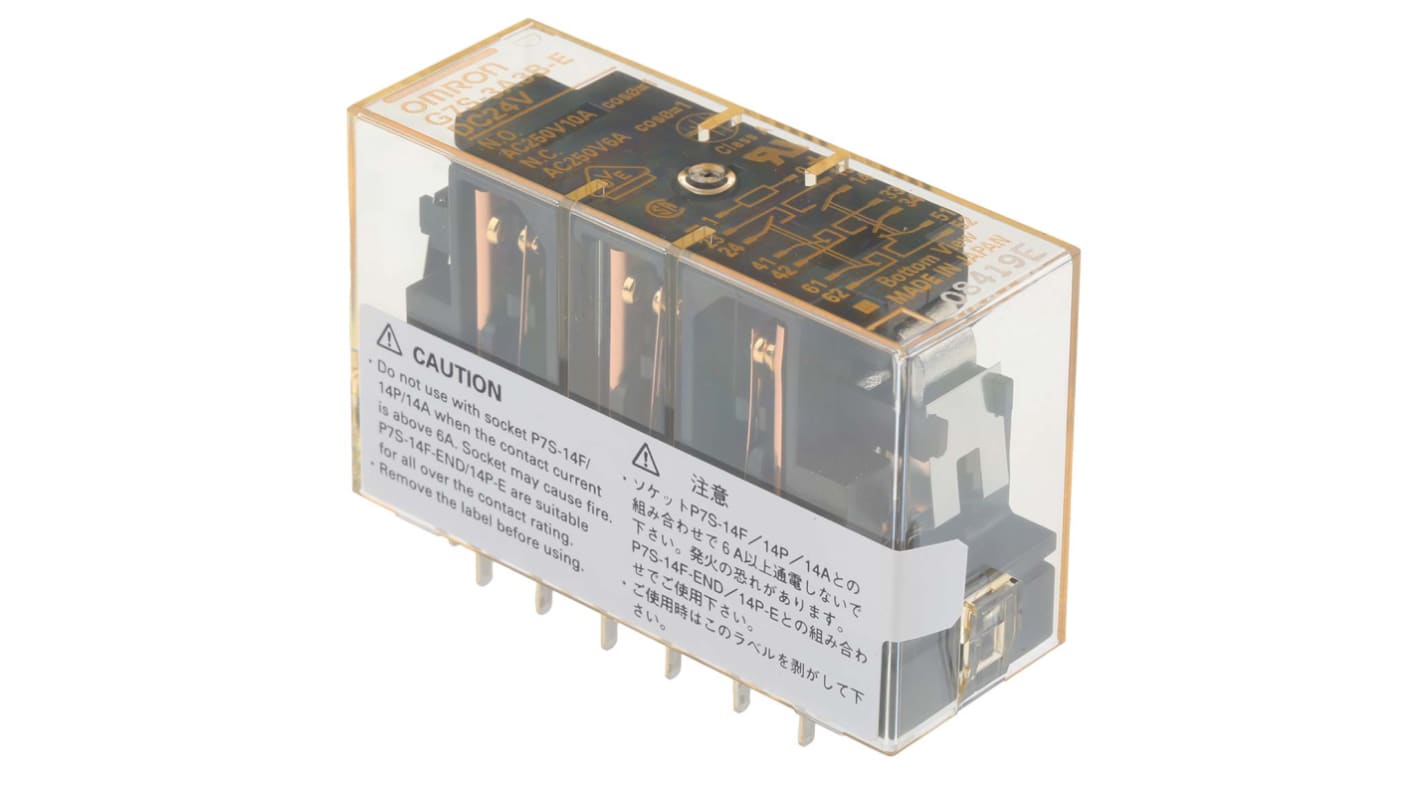

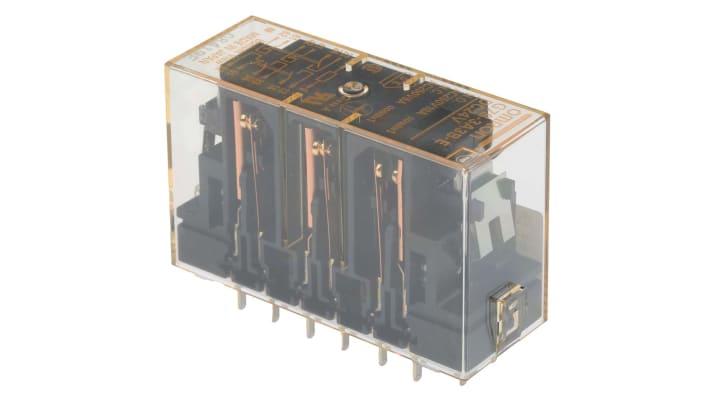

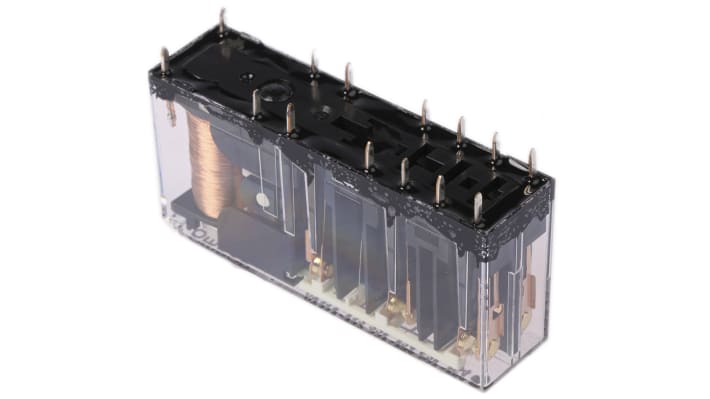

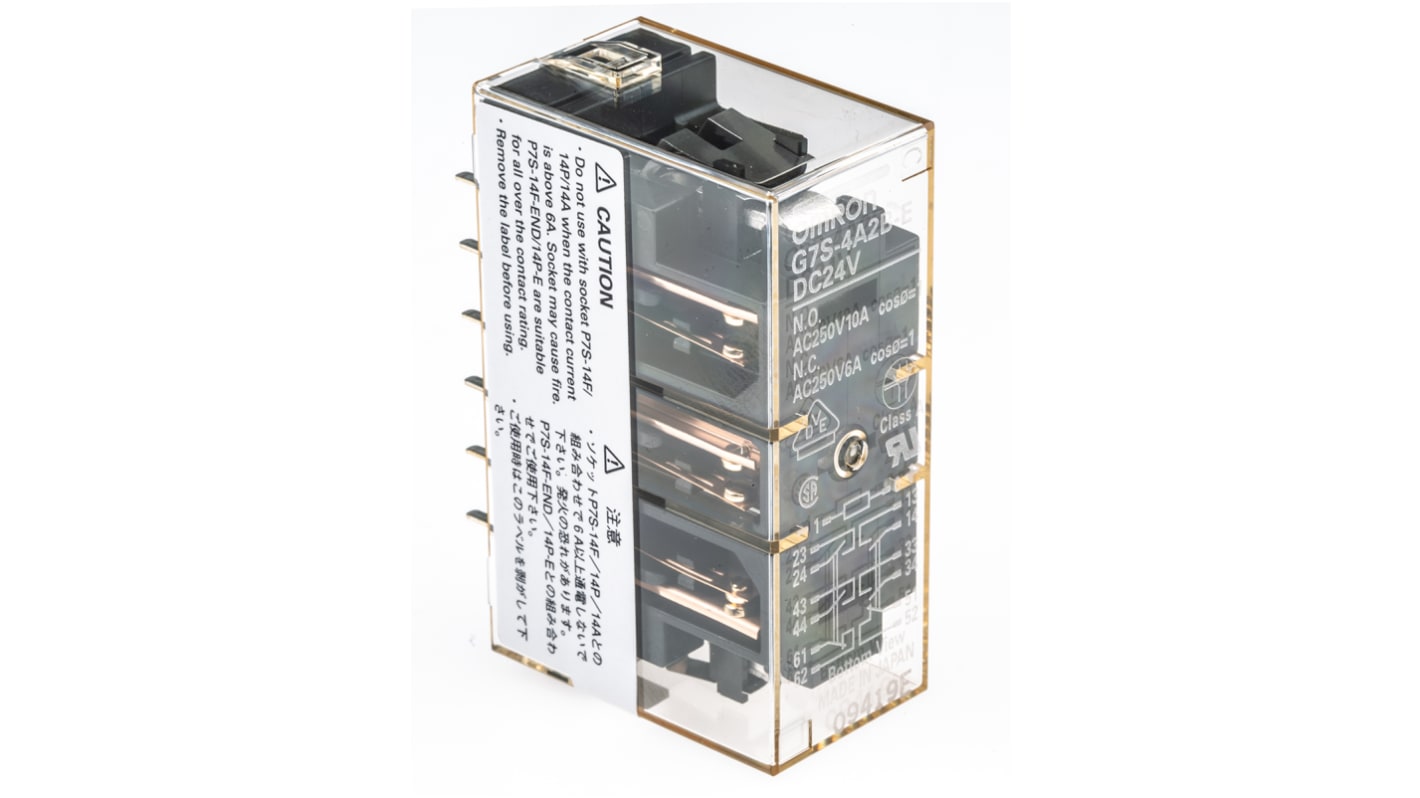

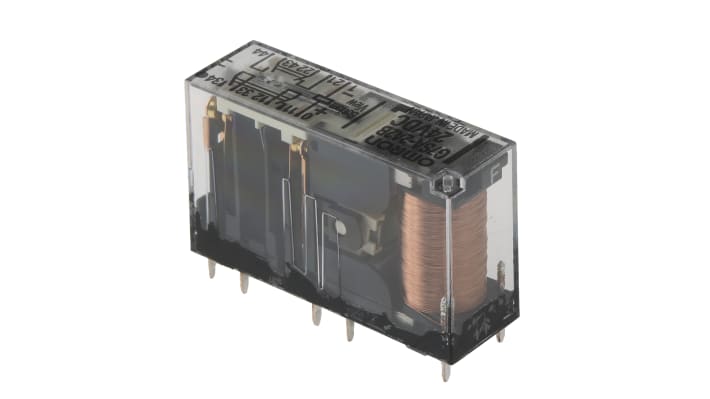

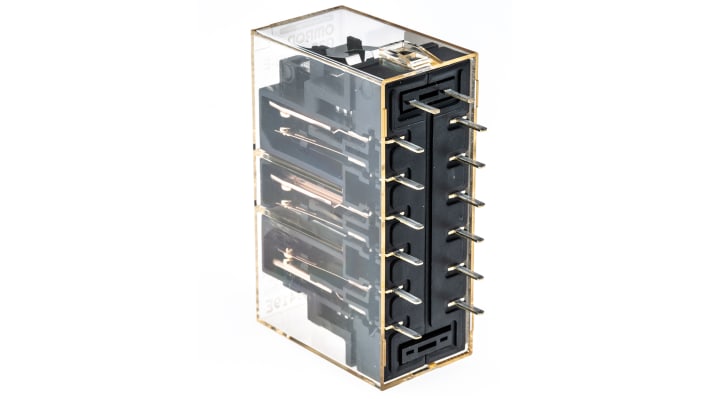

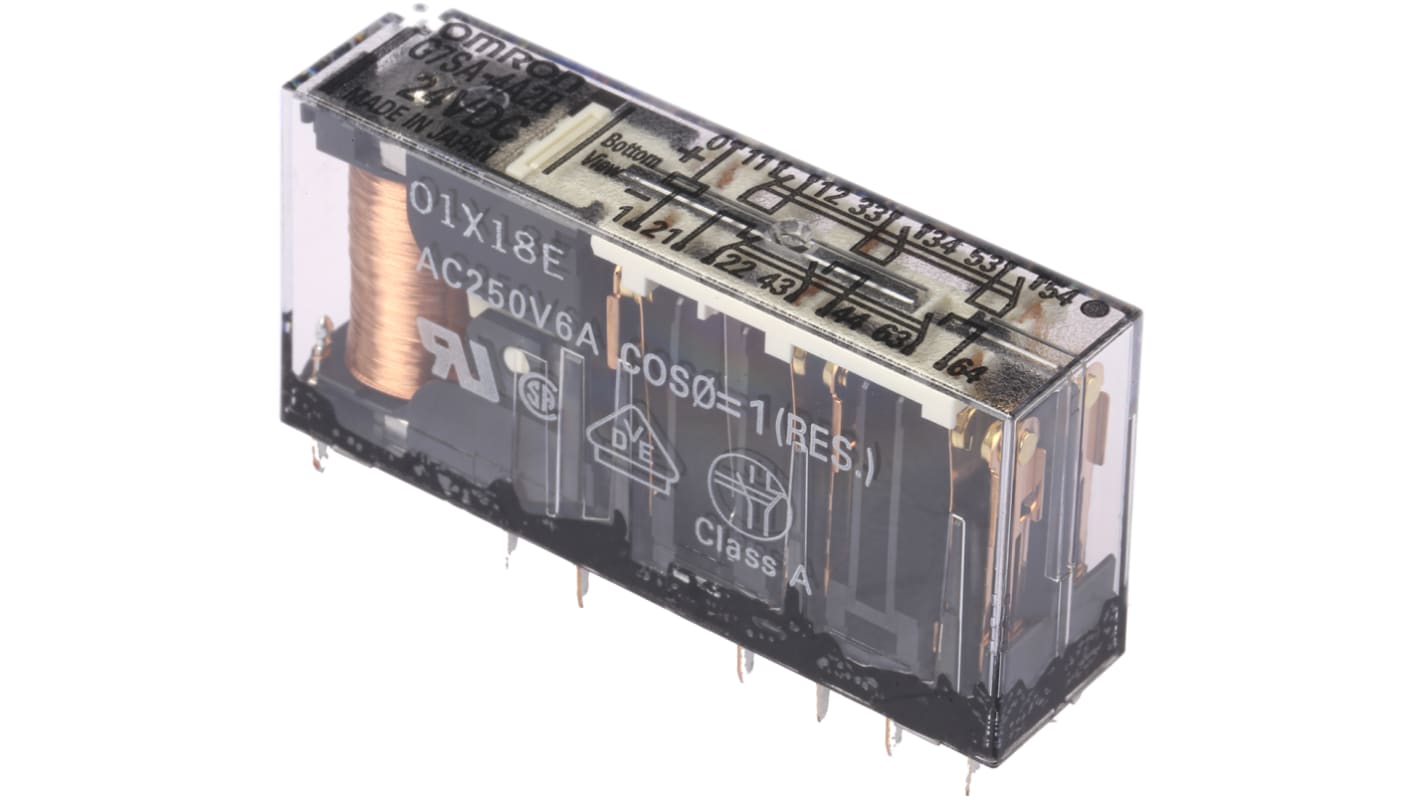

Relè a guida forzata per circuiti stampati

Questi relè sono progettati per essere saldati direttamente su circuiti stampati (PCB). La loro forma compatta li rende ideali per l'integrazione all'interno di moduli di sicurezza, controllori programmabili e altre apparecchiature elettroniche dove lo spazio è limitato. L'utilizzo su PCB permette di creare circuiti di sicurezza compatti e altamente integrati, riducendo la necessità di cablaggi complessi.

Vantaggi: Dimensioni ridotte, integrazione diretta, ideali per produzioni in serie di dispositivi di sicurezza.
Specifiche tipiche: Tensione di bobina variabile (es. 5, 12, 24 VDC), diverse configurazioni di contatti (es. 2NO+2NC, 4NO+2NC), montaggio THT (Through-Hole Technology).

Relè a guida forzata modulari

I relè modulari sono pensati per essere installati su guida DIN all'interno di quadri elettrici. La loro struttura permette un cablaggio semplice e veloce tramite morsetti a vite o a molla. Il principale vantaggio è la flessibilità: possono essere facilmente aggiunti, rimossi o sostituiti senza intervenire sulla componentistica elettronica. Alcuni sistemi modulari permettono anche di espandere il numero di contatti aggiungendo moduli di estensione.

Vantaggi: Facilità di installazione e manutenzione, flessibilità di configurazione, robustezza meccanica.
Specifiche tipiche: Montaggio su guida DIN, terminali a vite o push-in, ampia gamma di tensioni di alimentazione, possibilità di espansione dei contatti.

Applicazioni dei Relè a contatti guidati

Grazie alla loro intrinseca affidabilità, questi relè sono impiegati in tutte le applicazioni dove un guasto potrebbe avere conseguenze critiche per la sicurezza. Nel settore dell'automazione industriale, i loro impieghi principali includono:

Circuiti di arresto di emergenza: Sono il cuore dei circuiti collegati ai pulsanti di emergenza, garantendo che il comando di arresto venga eseguito in modo affidabile.
Controllo di ripari mobili: Vengono utilizzati per monitorare lo stato di cancelli, porte e protezioni di sicurezza. Se un riparo viene aperto, il relè interrompe il circuito di alimentazione della macchina.
Barriere e cortine ottiche di sicurezza: Fungono da interfaccia tra il sensore ottico e il circuito di controllo della macchina, disattivando il movimento pericoloso quando il raggio viene interrotto.
Comandi a due mani: Assicurano che l'operatore utilizzi entrambe le mani per avviare un ciclo macchina pericoloso (es. su presse), tenendole lontane dalla zona di lavoro.
Robotica e linee di assemblaggio: Impiegati per creare zone di lavoro sicure e per gestire le funzioni di arresto sicuro dei robot.

Come scegliere il Relè a contatti guidati giusto

La selezione del relè corretto richiede un'attenta valutazione di diversi parametri tecnici e applicativi. Considerare i seguenti fattori è essenziale per garantire la compatibilità e la conformità del circuito di sicurezza.

Fattore da considerareDescrizioneTensione di alimentazione della bobinaDeve corrispondere alla tensione fornita dal circuito di controllo (es. 24 VDC, 230 VAC).Corrente e tensione nominale dei contattiI contatti devono essere in grado di gestire il carico elettrico che devono interrompere (es. motore, contattore).Numero e tipo di contattiLa configurazione (es. 2NO+2NC, 3NO+1NC) deve essere adeguata al numero di canali di sicurezza e di segnalazione richiesti.Tipo di montaggioScegliere tra montaggio su PCB per dispositivi integrati o su guida DIN per installazioni in quadri elettrici.Temperatura di esercizioVerificare che il range di temperatura del relè sia compatibile con l'ambiente di installazione.Certificazioni di sicurezzaAssicurarsi che il componente sia certificato secondo le normative pertinenti (es. TÜV, UL) e idoneo per il Performance Level (PL) o Safety Integrity Level (SIL) richiesto.

Normative e Sicurezza

L'impiego dei relè a contatti guidati è regolamentato da standard internazionali per la sicurezza funzionale, come la EN ISO 13849-1 per la sicurezza del macchinario e la IEC 61508. Queste normative definiscono i requisiti per la progettazione di sistemi di controllo legati alla sicurezza. La scelta di un relè certificato non è solo una buona pratica, ma un requisito fondamentale per garantire la conformità dell'intero impianto e la tutela degli operatori.

Nella valutazione del rischio, è importante distinguere tra due modalità operative:

Low Demand (Bassa richiesta): Si riferisce a funzioni di sicurezza che vengono attivate raramente, come un circuito di arresto di emergenza. In questo caso, il parametro chiave è la probabilità di guasto su richiesta (PFD).
High Demand (Alta richiesta): Riguarda funzioni di sicurezza che operano frequentemente o in modo continuo, come il controllo di un riparo mobile che viene aperto più volte all'ora. Qui, il parametro di riferimento è la probabilità di guasto pericoloso per ora (PFH).

I relè a contatti guidati sono progettati e testati per operare in modo affidabile in entrambe le modalità, ma la scelta del modello specifico dovrebbe tenere conto della frequenza di attivazione prevista per l'applicazione.

Esplora il catalogo Elexonik per trovare il relè a contatti guidati più adatto alle tue esigenze di sicurezza. Il nostro team di esperti è a tua completa disposizione per offrirti consulenza tecnica e supportarti nella scelta del componente ideale per i tuoi progetti di automazione industriale.
