Quando la misurazione precisa dell'angolo di inclinazione è un requisito critico di progetto - nei sistemi di sollevamento, nelle piattaforme mobili, nei macchinari che operano su superfici non piane - la scelta del sensore corretto determina la differenza tra un impianto affidabile e uno soggetto a fermi imprevisti o a non conformità di sicurezza. Elexonik mette a disposizione di installatori, progettisti e responsabili acquisti un catalogo selezionato di sensori per inclinometro, disponibili con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi. Il team tecnico supporta la verifica della compatibilità con il sistema di controllo esistente, la lettura della sigla prodotto e la selezione della variante corretta prima di confermare l'ordine.

I sensori per inclinometro disponibili nel catalogo Elexonik coprono le principali tecnologie di misura - MEMS, liquido capacitivo e digitale - con configurazioni monoassiali, biassiali e triassiali, uscite analogiche e digitali, gradi di protezione adatti anche ad ambienti gravosi. Questa categoria fa parte della struttura più ampia di Sensori disponibile all'interno di Controllo e Automazione su Elexonik.

Visualizzi 1 - 1 di 1 prodotto

Cosa sono i sensori per inclinometro e come funzionano

Un sensore per inclinometro misura l'angolo di inclinazione di una struttura, di un macchinario o di una piattaforma rispetto alla forza di gravità. Il principio di misura si basa sul rilevamento dell'accelerazione gravitazionale in uno o più assi: quando il sensore si inclina, la componente di gravità che agisce sui suoi assi di sensibilità varia in modo proporzionale all'angolo, e questa variazione viene convertita in un segnale elettrico misurabile.

In ambito industriale, la precisione e la stabilità del segnale nel tempo sono i parametri che guidano la selezione della tecnologia più adatta. Le due famiglie principali disponibili a catalogo sono:

Tecnologia MEMS

I sensori MEMS (Micro-Electro-Mechanical Systems) integrano una struttura micromeccanica accelerometrica realizzata in silicio. Sono compatti, leggeri e offrono risposte rapide alle variazioni di inclinazione. Sono la scelta preferita per applicazioni in cui la velocità di campionamento e la miniaturizzazione sono prioritarie. La loro risposta può essere influenzata da vibrazioni meccaniche prolungate: in ambienti ad alta vibrazione occorre valutare un filtraggio hardware o software adeguato prima di selezionare questa tecnologia.

Tecnologia a liquido capacitivo

I sensori a liquido capacitivo misurano la variazione di capacità elettrica prodotta dallo spostamento di un fluido elettrolitico all'interno di una cella di misura. Offrono un'eccellente stabilità a lungo termine e una bassa sensibilità alle vibrazioni meccaniche, rendendoli particolarmente adatti per applicazioni di monitoraggio statico o quasi-statico, come il monitoraggio strutturale e il controllo di livellamento di piattaforme fisse.

Inclinometri digitali

Gli inclinometri digitali elaborano internamente il segnale di misura e restituiscono direttamente un valore di angolo in formato digitale, via interfacce come CANopen, RS485 o uscite PWM. Sono indicati per sistemi di controllo che richiedono integrazione diretta con bus di campo senza conversione analogico-digitale esterna.

Tipi di sensori per inclinometro: assi di misura, uscite e protezione

Assi di misura: monoassiale, biassiale, triassiale

La scelta del numero di assi di misura dipende dal tipo di movimento che il sistema deve monitorare. Un sensore monoassiale è sufficiente quando l'inclinazione avviene su un piano definito - ad esempio il ribaltamento laterale di un veicolo industriale o l'angolo di un braccio meccanico che opera in un piano verticale. Un sensore biassiale è necessario quando il macchinario può inclinarsi su due piani ortogonali contemporaneamente, come nel caso di piattaforme di lavoro aereo o sistemi di movimentazione che operano su terreno non piano. Il sensore triassiale aggiunge la misura sull'asse verticale, utile quando serve anche un riferimento sulla rotazione attorno all'asse di gravità.

Uscita del segnale

Il tipo di uscita del sensore deve essere compatibile con il sistema di acquisizione o il controllore a cui viene collegato. Le opzioni disponibili nel catalogo Elexonik includono:

Uscita analogica 4-20 mA o 0-10 V: compatibile con la maggior parte dei PLC e dei sistemi di acquisizione analogica, è la scelta più comune per integrazioni su impianti esistenti.
Uscita digitale PWM: indicata per sistemi di controllo che accettano segnali in modulazione di larghezza di impulso.
Interfaccia CANopen: per sistemi con bus di campo CAN, permette la trasmissione di più valori su un unico cavo e la configurazione remota del sensore.
Interfaccia RS485 / Modbus RTU: per integrazione con supervisori SCADA o PLC con porta seriale.

Campo di misura e grado di protezione IP

Il campo di misura dei sensori per inclinometro disponibili a catalogo copre tipicamente da ±10° fino a ±180° o 360°, con risoluzioni che variano in funzione della tecnologia e della gamma selezionata. Prima di scegliere il campo di misura, è necessario verificare l'angolo massimo reale che il sistema può raggiungere in condizioni operative normali e in condizioni di guasto: un sensore con campo di ±45° installato su una struttura che può raggiungere angoli di ±60° va in saturazione perdendo l'informazione di misura nei punti critici.

Il grado di protezione IP del sensore deve essere coerente con le condizioni ambientali dell'installazione. Per applicazioni outdoor, su veicoli industriali o in ambienti con presenza di liquidi e polveri, sono indicati sensori con protezione IP67 o IP68. La classe IP è determinata dagli standard IEC 60529 e deve essere verificata prima dell'ordine, non solo come requisito normativo ma come garanzia di durata nel tempo del componente.

Come scegliere il sensore per inclinometro corretto: guida operativa

La selezione di un sensore per inclinometro richiede la verifica sistematica di una sequenza di parametri tecnici. Saltare anche uno solo di questi passaggi è la causa più frequente di incompatibilità in fase di installazione o di comportamento anomalo dopo la messa in servizio.

Criteri di verifica prima dell'ordine

Definisci il campo di misura richiesto dall'applicazione. Identifica l'angolo massimo che il sistema raggiunge in condizioni operative normali e in condizioni limite. Seleziona un sensore con campo di misura che copra questo valore con un margine adeguato. Un campo di misura sovradimensionato può ridurre la risoluzione effettiva disponibile per il tuo range operativo.

Verifica la precisione e la risoluzione minima necessarie per il processo. Distingui tra precisione (scostamento dal valore reale) e risoluzione (il più piccolo incremento di angolo che il sensore è in grado di rilevare). Per un sistema antiribaltamento su un veicolo industriale, la risoluzione richiesta è tipicamente nell'ordine di frazioni di grado. Per un sistema di monitoraggio strutturale a lungo termine, la stabilità della misura nel tempo è più critica della risoluzione assoluta.

Accerta la compatibilità del tipo di uscita con il sistema di acquisizione. Se il PLC o il controllore disponibile accetta solo ingressi analogici 4-20 mA, un sensore con uscita CANopen non è direttamente integrabile senza un convertitore di protocollo. Verifica la presenza e la disponibilità degli ingressi corretti sul controllore prima di scegliere il tipo di uscita del sensore.

Valuta il numero di assi necessari. Non scegliere un sensore biassiale quando uno monoassiale è sufficiente: oltre al costo maggiore, il segnale aggiuntivo richiede canali di acquisizione e configurazione software che possono complicare inutilmente il sistema. Al contrario, un sensore monoassiale installato su una piattaforma che si muove su due piani produce misure errate nelle condizioni di inclinazione combinata.

Controlla le condizioni ambientali di installazione. Temperatura operativa, grado di protezione IP richiesto, presenza di vibrazioni meccaniche o campi magnetici intensi nelle vicinanze condizionano la scelta della tecnologia e del modello. In ambienti con vibrazioni elevate, valuta sensori con filtri integrati o con tecnologia a liquido capacitivo, che è intrinsecamente meno sensibile alle perturbazioni dinamiche.

Verifica le dimensioni meccaniche e il tipo di montaggio. I sensori per inclinometro si montano tipicamente tramite viti su superfici piane: verifica che la superficie di montaggio disponibile sull'impianto sia compatibile con il formato del sensore selezionato e che la direzione dell'asse di sensibilità sia correttamente allineata con il piano di inclinazione da misurare. Un asse di sensibilità ruotato di 90° rispetto alla direzione di inclinazione produce un segnale nullo o errato indipendentemente dalla qualità del sensore.

Considera il budget rispetto al livello di prestazione richiesto. I sensori MEMS a basso costo sono adeguati per molte applicazioni di monitoraggio generale. Applicazioni di sicurezza funzionale, sistemi antiribaltamento con Performance Level definito o applicazioni metrologiche richiedono sensori con specifiche documentate e certificate, il cui costo è significativamente superiore ma giustificato dal livello di affidabilità richiesto.

Applicazioni dei sensori per inclinometro nell'automazione industriale

Sistemi antiribaltamento per veicoli e macchine industriali

Carrelli elevatori, piattaforme aeree, gru e mezzi da lavoro in quota sono soggetti a rischio di ribaltamento quando operano su superfici non perfettamente piane o quando il baricentro del carico supera i limiti di stabilità. I sensori per inclinometro integrati nei sistemi di controllo di questi veicoli misurano in tempo reale l'angolo di inclinazione e attivano allarmi o blocchi di sicurezza al superamento della soglia critica. Per queste applicazioni, la velocità di risposta e l'affidabilità del sensore sono requisiti primari: il sensore deve fornire un segnale corretto anche in condizioni di vibrazione intensa e in ambienti con variazioni termiche significative.

Controllo del livellamento di piattaforme e macchinari

Macchine per la lavorazione della pietra, tavoli di misura, piattaforme di assemblaggio di precisione e sistemi di posizionamento automatico richiedono il controllo attivo del livellamento durante l'operazione. I sensori per inclinometro forniscono il segnale di retroazione al sistema di controllo che aziona i martinetti o gli attuatori di livellamento. In queste applicazioni, la stabilità della misura nel tempo e la bassa deriva termica del sensore sono fondamentali per garantire che il livellamento rimanga entro le tolleranze richieste durante l'intera sessione di lavoro.

Monitoraggio dell'inclinazione in sistemi di movimentazione e sollevamento

Bracci robotici, sistemi di manipolazione e attrezzature di sollevamento impiegano sensori per inclinometro per monitorare e controllare la posizione angolare degli assi di rotazione. In questi sistemi, il sensore lavora tipicamente in abbinamento con encoder e resolver per fornire al controllore le informazioni necessarie per il controllo di posizione. La compatibilità del protocollo di comunicazione del sensore con il bus di campo del sistema di controllo è un prerequisito tecnico da verificare nella fase di specifica.

Monitoraggio strutturale

Ponti, edifici storici, torri eoliche, gallerie e infrastrutture di trasporto sono soggetti a monitoraggio continuo dell'inclinazione per rilevare deformazioni strutturali nel tempo. In queste applicazioni, i sensori per inclinometro a liquido capacitivo sono preferiti per la loro eccellente stabilità a lungo termine e la bassa deriva termica. Il dato di inclinazione viene acquisito da sistemi di monitoraggio remoto e confrontato con i valori storici per identificare variazioni significative che possano segnalare un'evoluzione dello stato strutturale. BALLUFF e Baumer offrono soluzioni per questo tipo di applicazione con gradi di protezione elevati e documentazione tecnica completa, ordinabili con supporto tecnico pre-vendita per la verifica delle specifiche.

Monitoraggio dell'inclinazione in robotica

Nei sistemi robotici collaborativi e nei robot mobili autonomi, i sensori per inclinometro contribuiscono al sistema di riferimento inerziale del robot, fornendo dati di orientamento che integrano le informazioni provenienti da altri sensori. L'uscita digitale con interfaccia CANopen o RS485 è la più comune in questo contesto, poiché permette l'integrazione diretta nel bus di campo del sistema di controllo del robot senza conversione del segnale.

Errori frequenti nella selezione e casi di incompatibilità ricorrenti

Il problema dell'asse di sensibilità mal orientato

Uno degli errori più diffusi nell'installazione di un sensore per inclinometro riguarda l'orientamento del sensore rispetto al piano di inclinazione da misurare. Il sensore ha uno o più assi di sensibilità ben definiti, chiaramente indicati nella documentazione tecnica e spesso marcati fisicamente sul corpo del sensore. Se il montaggio avviene senza verificare che l'asse sensibile sia allineato con la direzione di inclinazione da misurare, il segnale in uscita è matematicamente errato: in alcune configurazioni di montaggio ruotato di 90°, il sensore produce un segnale costante indipendentemente dall'inclinazione reale. Quando un cliente ci contatta per un malfunzionamento di un sensore appena installato, la prima cosa che il team Elexonik verifica è proprio l'orientamento di montaggio rispetto alle indicazioni della documentazione tecnica.

Campo di misura sottodimensionato in applicazioni con movimenti ampi

Un caso ricorrente riguarda la selezione di un sensore con campo di misura ±30° su sistemi che in condizioni operative normali non superano i ±20°, ma che in caso di guasto o di manovra errata possono raggiungere angoli superiori. Quando il sensore va in saturazione, il sistema di controllo riceve un segnale troncato al valore massimo del campo di misura e non può rilevare il superamento del limite reale. Per applicazioni di sicurezza, è buona pratica selezionare un sensore con campo di misura più ampio dell'angolo massimo atteso in qualunque condizione, comprese le condizioni anomale.

Confusione tra precisione e risoluzione nella specifica

Un errore frequente in fase di specifica è l'uso intercambiabile dei termini "precisione" e "risoluzione". Un sensore può avere una risoluzione di 0,01° ma una precisione assoluta di ±0,5°: il valore che si legge cambia in modo finissimo, ma il valore assoluto può essere significativamente diverso dall'angolo reale. Per applicazioni di livellamento di precisione o di metrology, la precisione assoluta è il parametro critico e deve essere verificata sulla scheda tecnica del modello specifico, non stimata dalla risoluzione dichiarata.

Compatibilità, accessori e integrazione con il sistema di controllo

I sensori per inclinometro raramente operano come componenti isolati: fanno parte di un sistema di misura e controllo che include il controllore di acquisizione, i cavi di collegamento, l'alimentazione e, nelle applicazioni di sicurezza funzionale, la logica di gestione degli allarmi e degli interblocchi.

Per le applicazioni che richiedono l'integrazione del segnale di inclinazione in un sistema di controllo logico, la categoria PLC, HMI e analisi dati del catalogo Elexonik completa l'ecosistema con controllori, gateway di comunicazione e sistemi di acquisizione dati. Per applicazioni che richiedono la visualizzazione locale del dato di inclinazione, i display HMI disponibili nella stessa sezione permettono l'integrazione diretta quando il sensore è dotato di uscita digitale con protocollo Modbus RTU o CANopen.

I moduli I/O di sicurezza sono il componente complementare indispensabile quando il segnale del sensore per inclinometro deve alimentare una funzione di sicurezza con Performance Level certificato. In queste applicazioni, il segnale di inclinazione viene acquisito dal modulo di sicurezza che, al superamento della soglia programmata, attiva l'uscita di sicurezza che comanda l'interblocco o l'arresto controllato del macchinario.

La verifica della compatibilità tra il tipo di uscita del sensore e gli ingressi disponibili sul modulo di acquisizione o sul PLC è un passaggio che il team Elexonik esegue sistematicamente prima di confermare ordini per applicazioni complesse: un sensore con uscita 4-20 mA collegato a un ingresso configurato per 0-10 V produce letture errate che non sono immediatamente identificabili come errore di cablaggio.

Per le applicazioni con sensori installati su veicoli o strutture soggetti a vibrazioni, la scelta del cavo di collegamento e del connettore è un elemento da non sottovalutare: connettori a tenuta stagna con classe IP adeguata e cavi schermati per ridurre i disturbi elettromagnetici sono componenti accessori che determinano la qualità del segnale nell'arco della vita utile del sensore.

Normative e certificazioni applicabili

La normativa di riferimento per la progettazione di sistemi di sicurezza che includono sensori per inclinometro è la EN ISO 13849-1, che definisce i requisiti per le parti dei sistemi di controllo relative alla sicurezza (SRP/CS) e le categorie di architettura e i Performance Level (PL) richiesti in funzione del rischio stimato. Quando un sensore per inclinometro è parte di una funzione di sicurezza - ad esempio un sistema antiribaltamento su una piattaforma di lavoro in quota - il sensore deve essere selezionato in modo da contribuire al raggiungimento del PL richiesto per quella funzione specifica.

La conformità della marcatura CE del sensore alle Direttive applicabili (tipicamente la Direttiva Macchine 2006/42/CE e la Direttiva sulla compatibilità elettromagnetica 2014/30/UE) è un prerequisito da verificare nella documentazione tecnica prima dell'ordine. I sensori privi di documentazione di conformità adeguata non possono essere legalmente integrati in macchinari destinati al mercato europeo.

Per applicazioni in zone con pericolo di esplosione, i sensori per inclinometro devono essere certificati ATEX o IECEx in funzione della zona di classificazione dell'area di installazione: la verifica della categoria e del gruppo di gas compatibile con la certificazione del sensore è un requisito tecnico e legale che deve essere risolto prima della specifica, non dopo l'installazione. Il team tecnico Elexonik supporta i clienti nella verifica di conformità normativa degli strumenti selezionati rispetto ai requisiti dell'applicazione.

I brand disponibili per i sensori per inclinometro

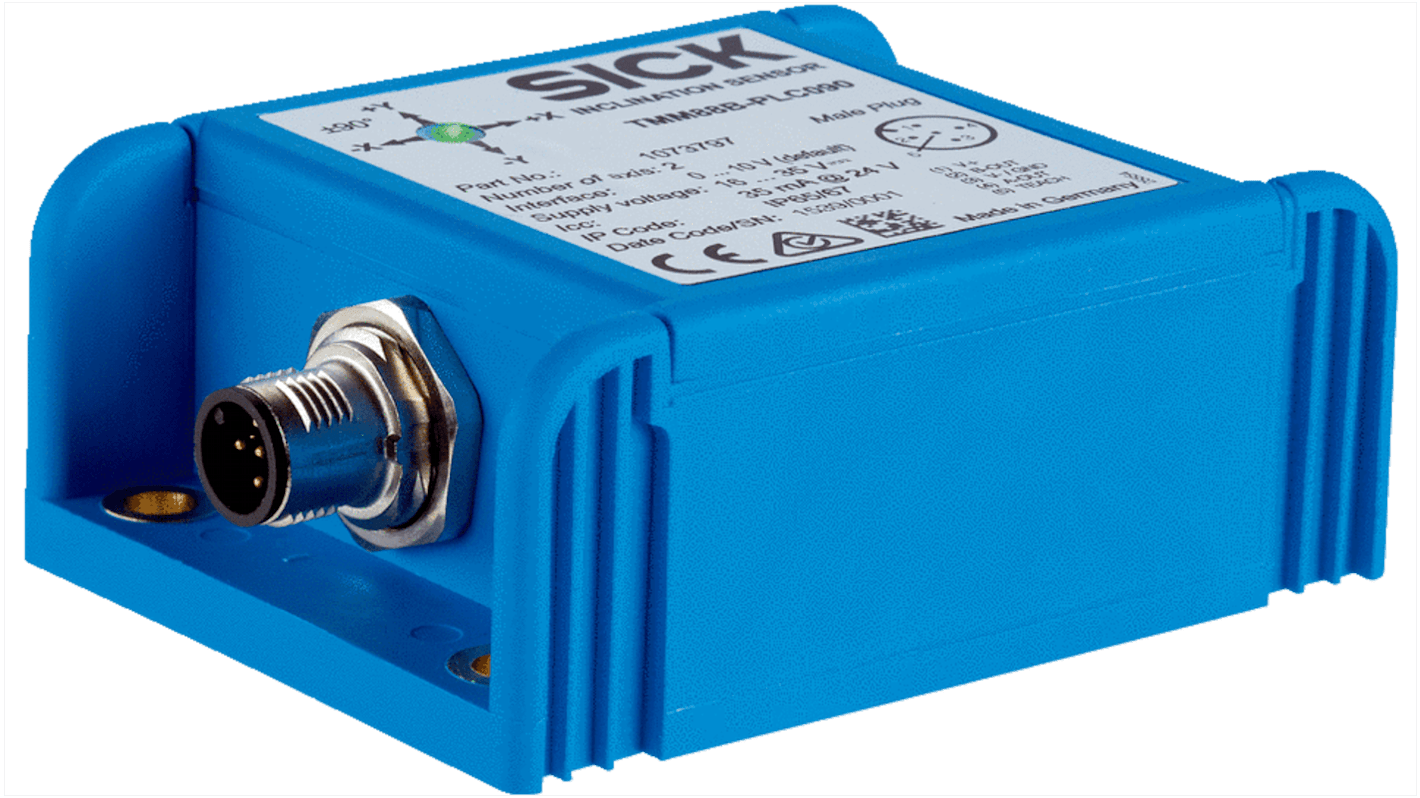

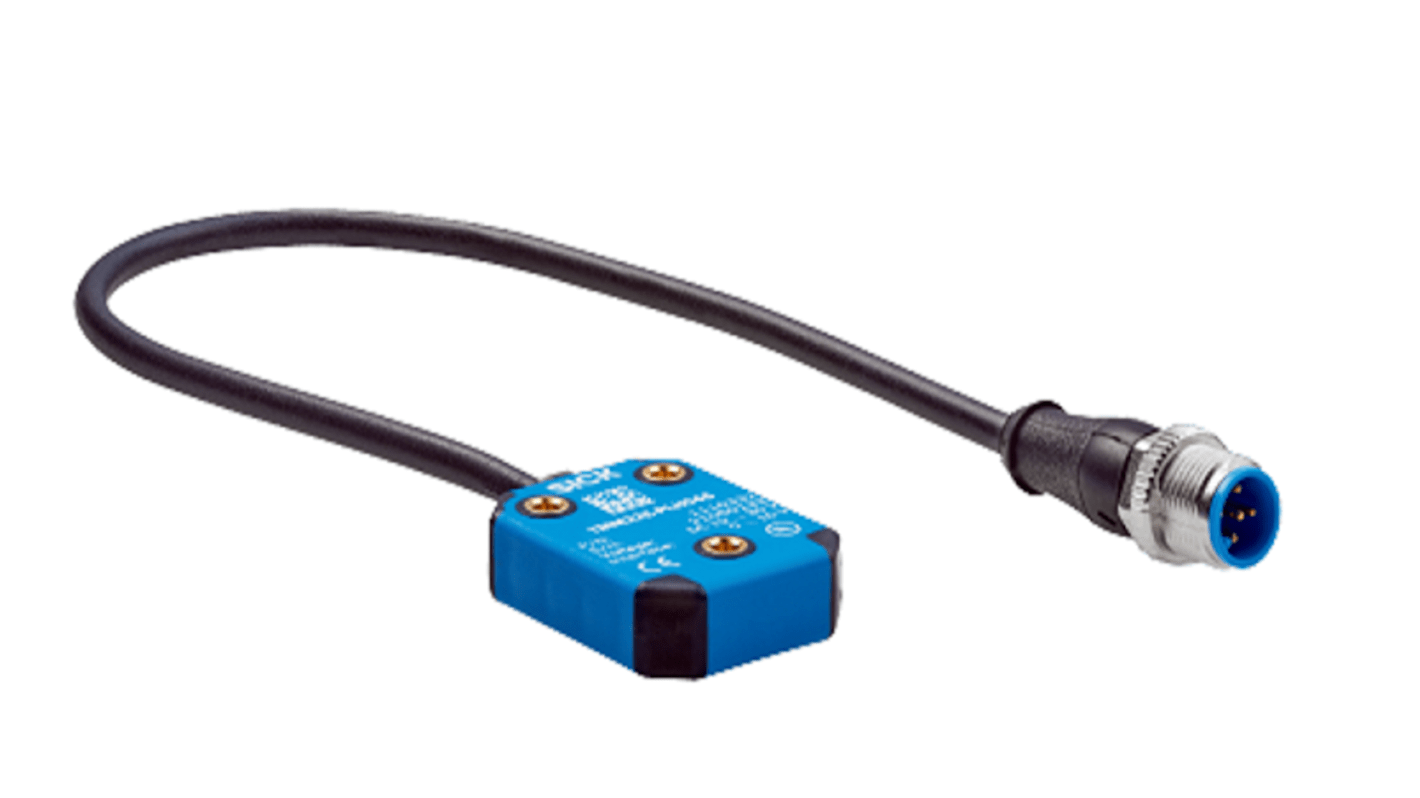

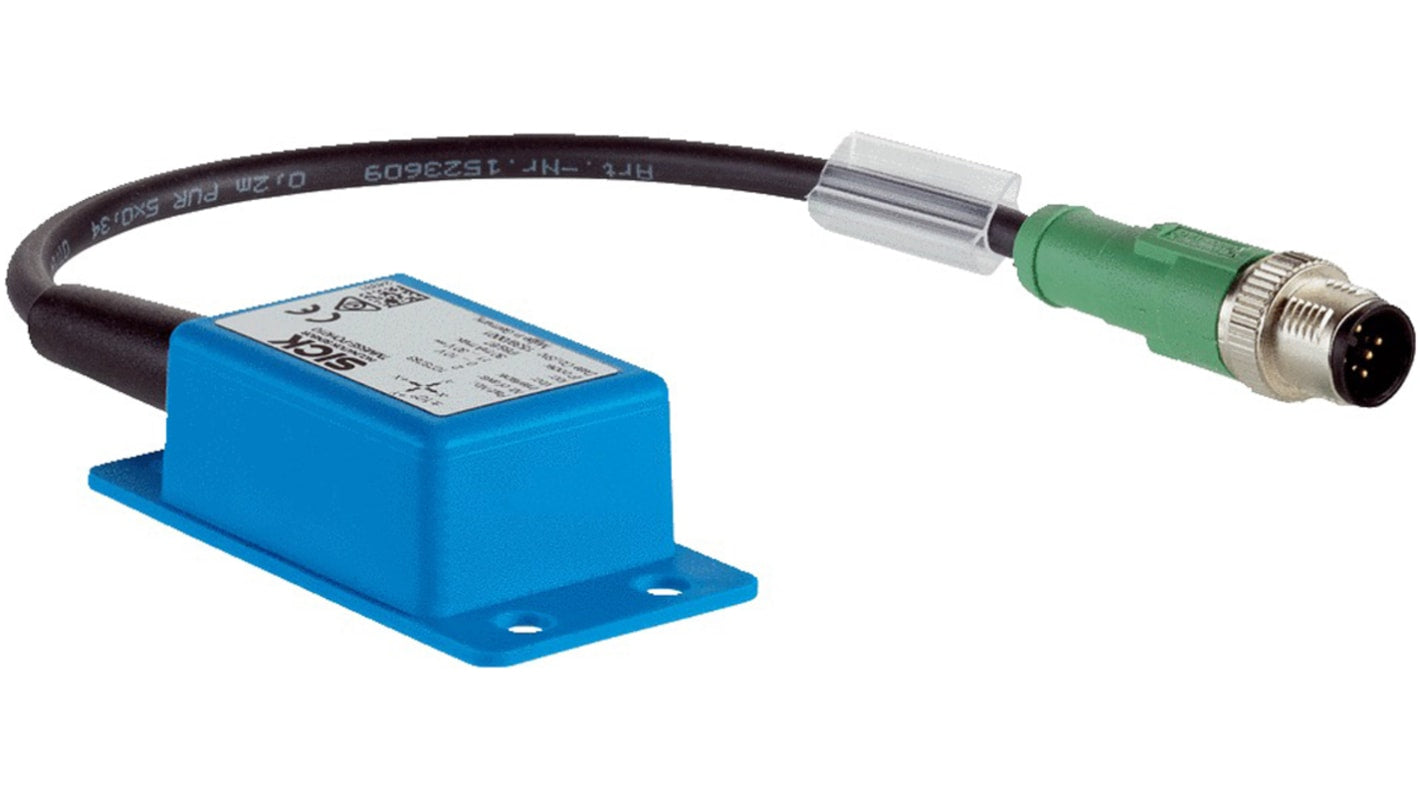

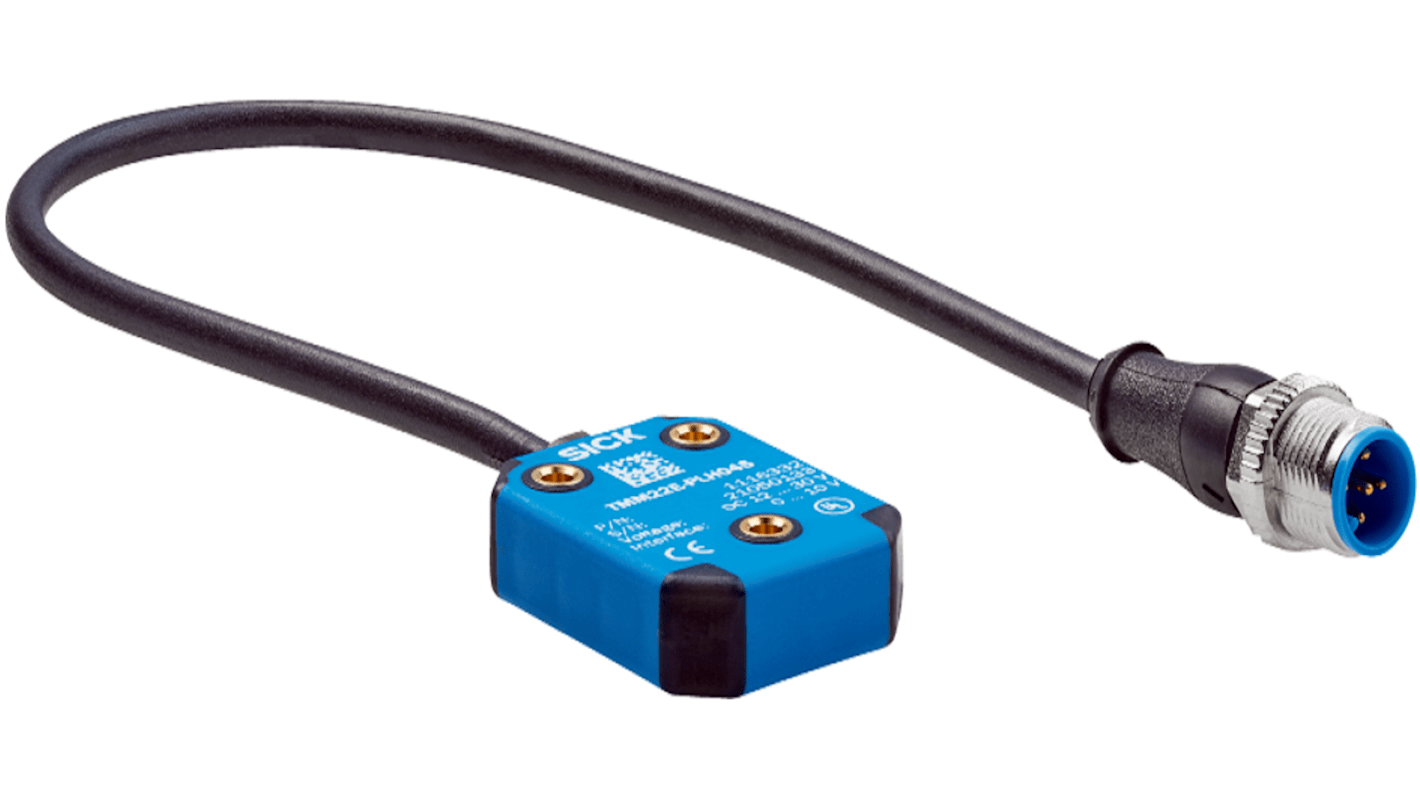

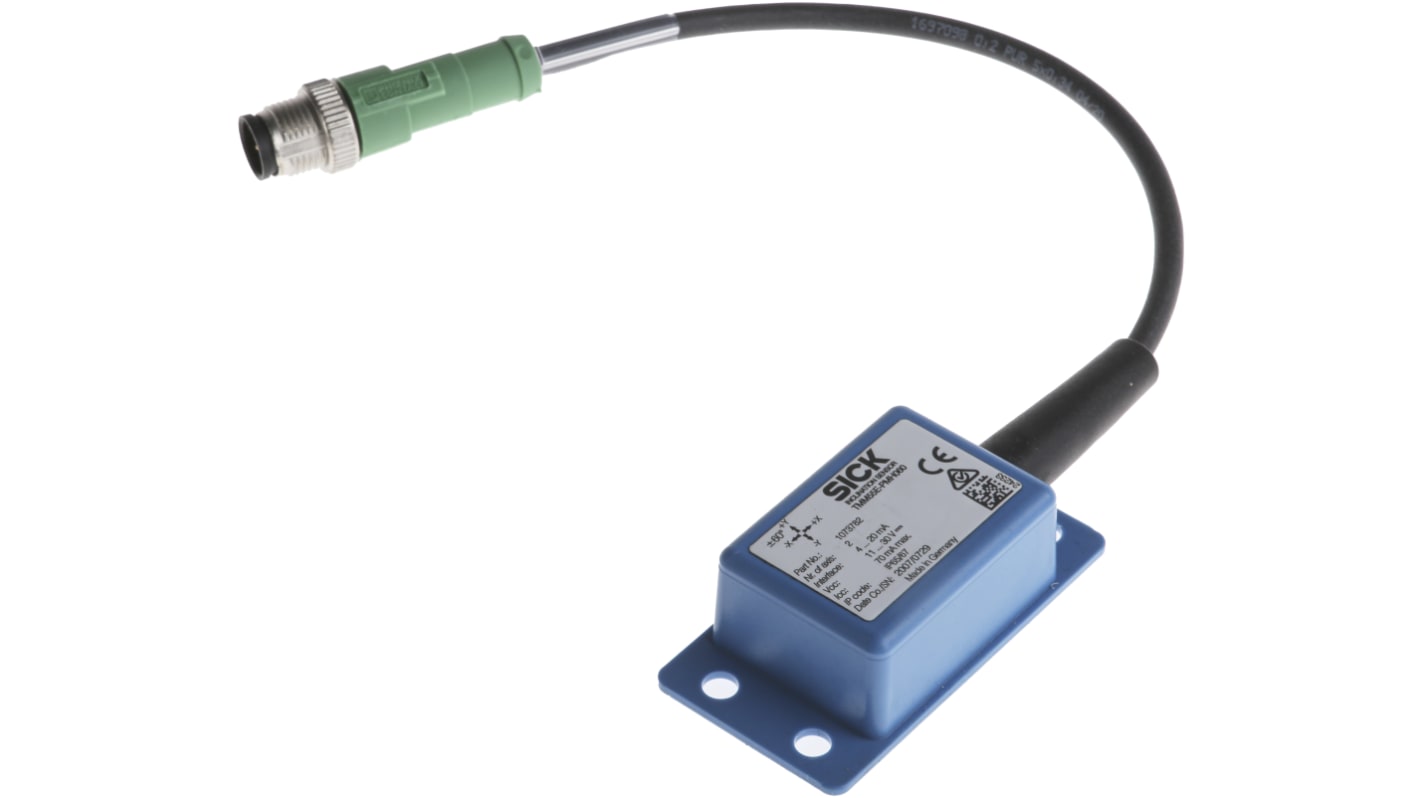

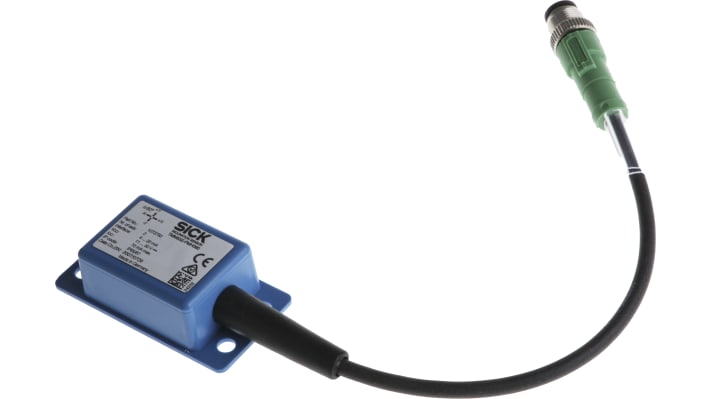

Sick - Soluzioni di misura dell'inclinazione per applicazioni di automazione e sicurezza industriale, con gamme che coprono uscite analogiche e digitali e gradi di protezione fino a IP69K. Disponibili a catalogo con supporto tecnico pre-vendita per la verifica della compatibilità con il sistema di controllo esistente.
Turck - Sensori per inclinometro con tecnologia MEMS e uscite analogiche e digitali, indicati per applicazioni su macchine mobili e sistemi di movimentazione. Robusti costruttivamente, con gradi di protezione adatti ad ambienti industriali gravosi e disponibilità di versioni con interfaccia CANopen per bus di campo.

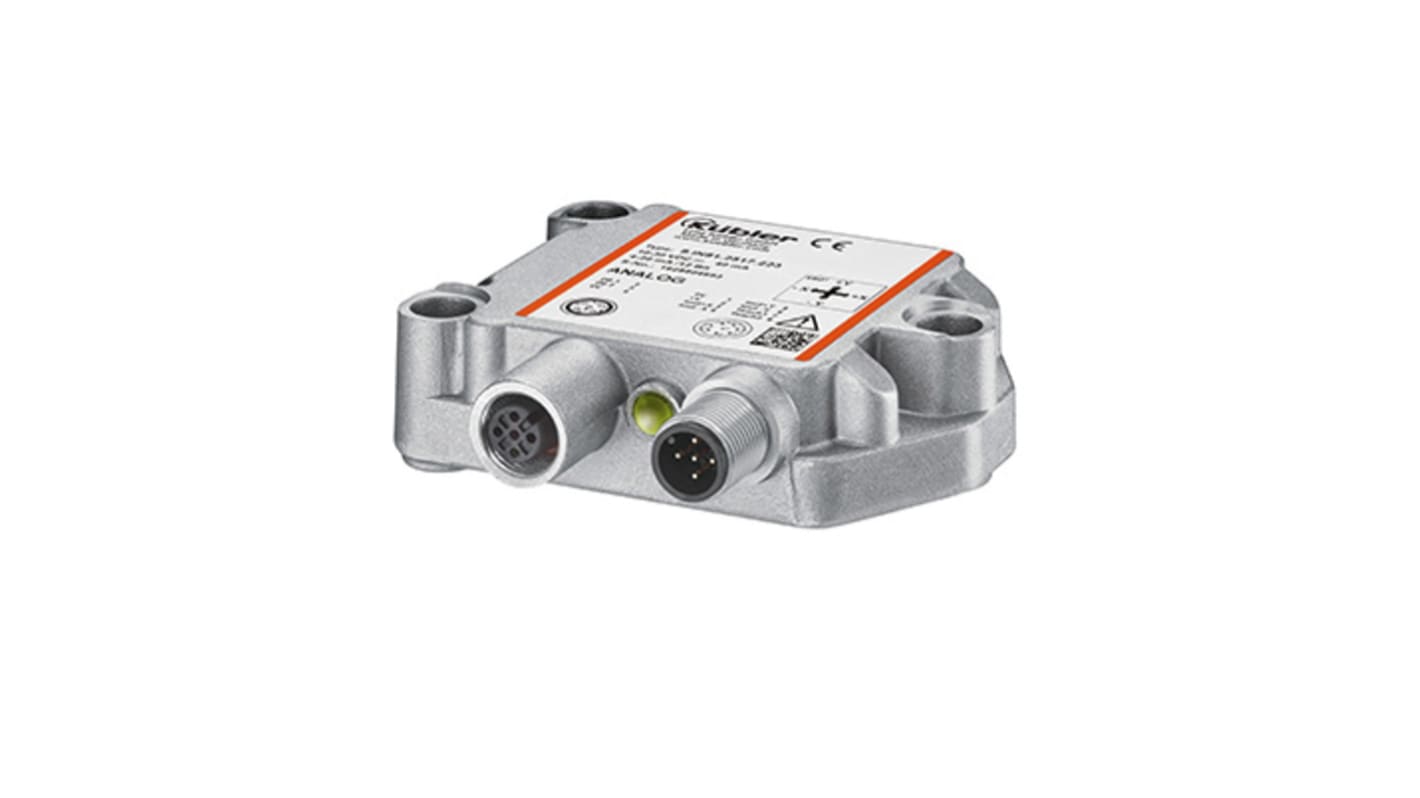

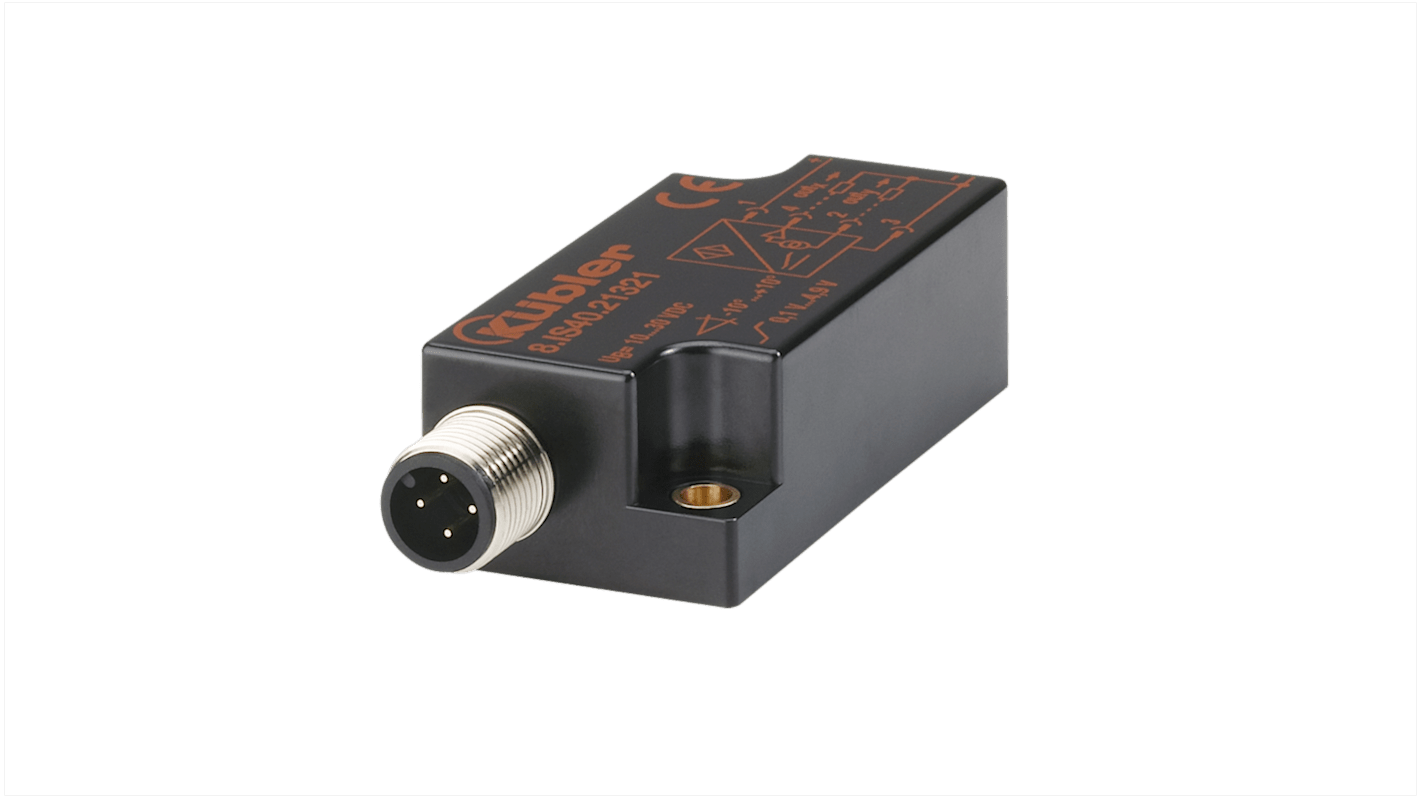

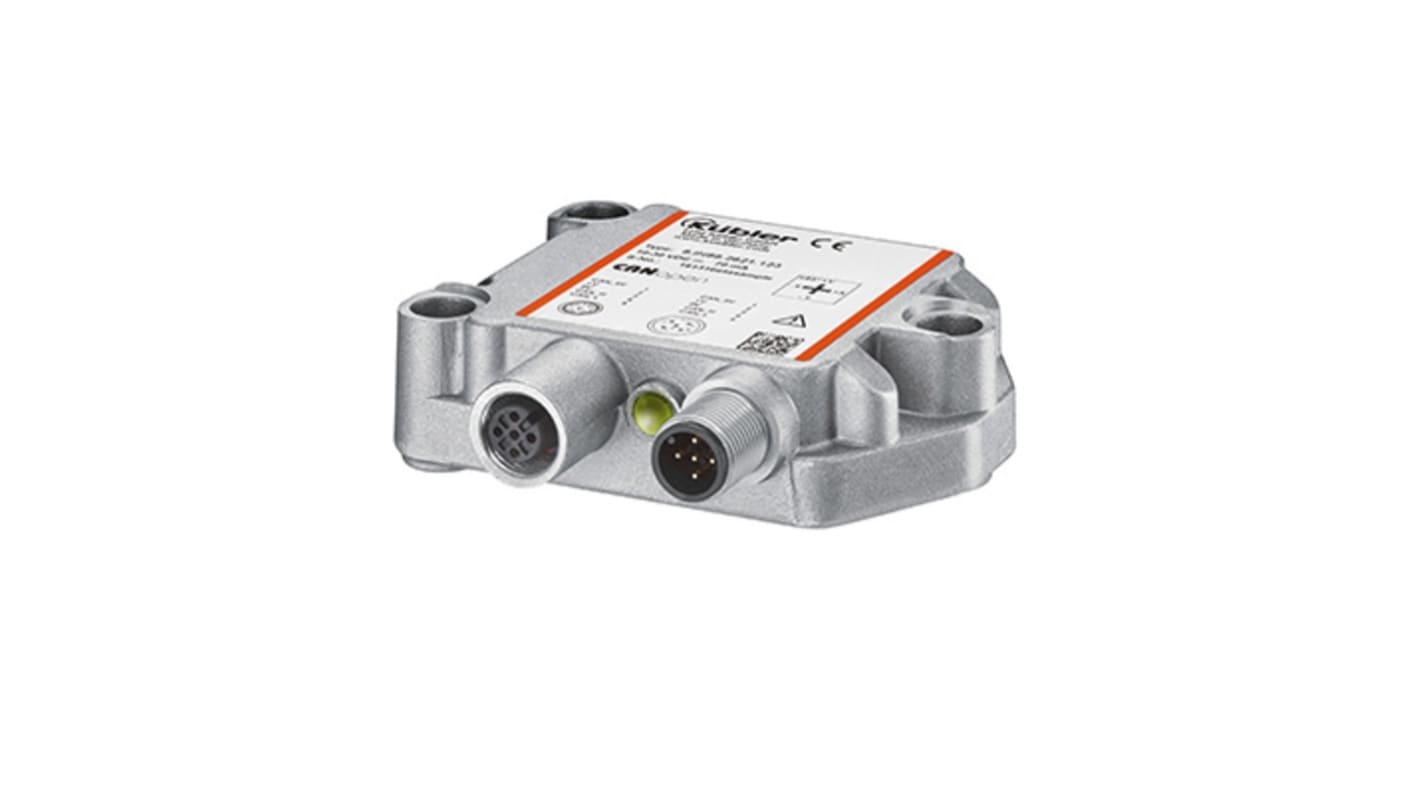

Kübler - Inclinometri con tecnologia MEMS e interfacce digitali per applicazioni di posizionamento e controllo in sistemi di automazione, con gamme certificate per applicazioni in ambienti difficili. Soluzioni ordinate frequentemente per applicazioni di controllo di bracci meccanici e sistemi di sollevamento.

Domande frequenti sui sensori per inclinometro: guida all'acquisto

Come si verifica la compatibilità tra il tipo di uscita del sensore per inclinometro e il sistema di controllo già installato?

Il primo passaggio è identificare il tipo e il range degli ingressi disponibili sul PLC o sul modulo di acquisizione: ingresso analogico in tensione (0-10 V o 0-5 V), in corrente (4-20 mA) o ingresso digitale con protocollo specifico (CANopen, Modbus RTU, RS485). Il sensore deve avere un'uscita che rientri nel tipo e nel range accettato dall'ingresso disponibile. Se il controllore ha ingressi analogici in corrente ma il sensore scelto ha solo uscita in tensione, occorre verificare se il controllore può essere riconfigurato oppure se è necessario un convertitore di segnale. Per uscite digitali con protocollo CANopen o Modbus RTU, verifica che il controllore supporti quel protocollo e che la velocità di comunicazione sia configurabile in modo compatibile. Il team Elexonik verifica questa compatibilità prima di confermare l'ordine quando il cliente fornisce i dati del sistema di controllo esistente.

Qual è la differenza tra un sensore per inclinometro monoassiale e uno biassiale e quando conviene scegliere l'uno o l'altro?

Un sensore monoassiale misura l'angolo di inclinazione in un solo piano: è sufficiente quando il sistema ha un solo grado di libertà di rotazione e la direzione di inclinazione è nota e fissa rispetto al sensore. Un sensore biassiale misura simultaneamente su due piani ortogonali, fornendo due valori di angolo indipendenti: è necessario quando il macchinario o la struttura può inclinarsi in qualunque direzione, come nel caso di un veicolo che opera su terreno accidentato o di una piattaforma di lavoro aerea. Scegliere un sensore monoassiale per un'applicazione che richiede la misura su due assi produce una misura parziale che può essere fuorviante in condizioni di inclinazione combinata. Il sensore biassiale ha un costo superiore e richiede due canali di acquisizione, ma è l'unica soluzione tecnicamente corretta quando l'inclinazione può verificarsi su piani non predefiniti.

Quando è necessario un sensore per inclinometro con certificazione per applicazioni di sicurezza e come si riconosce nella documentazione tecnica?

Un sensore per inclinometro deve soddisfare requisiti di sicurezza funzionale quando il suo segnale è utilizzato per attivare una funzione di sicurezza - cioè una funzione il cui malfunzionamento può causare lesioni a persone o danni a impianti. In questi casi, la norma EN ISO 13849-1 richiede che ogni componente della catena di sicurezza, incluso il sensore, contribuisca al raggiungimento del Performance Level (PL) richiesto per quella funzione. Nella documentazione tecnica del sensore, la conformità a questi requisiti è indicata dalla presenza di dati affidabilistici come il MTTFd (Mean Time To Dangerous Failure), la DC (Diagnostic Coverage) e la categoria di architettura supportata, oppure dalla dichiarazione esplicita del PL o SIL raggiungibile con quel componente. Un sensore privo di questi dati nella scheda tecnica non può essere utilizzato in una catena di sicurezza certificata, indipendentemente dalla sua qualità costruttiva.

È possibile trovare su Elexonik un equivalente compatibile per un sensore per inclinometro fuori produzione o difficile da reperire?

Sì, la gestione di componenti fuori produzione o difficilmente reperibili è un servizio che il team Elexonik offre concretamente. Quando un cliente ci contatta con la sigla di un sensore non più disponibile, verifichiamo le specifiche tecniche del componente originale - campo di misura, tipo di uscita, numero di assi, grado di protezione, dimensioni e tipo di montaggio - e identifichiamo il sostituto più compatibile nel catalogo attuale. In molti casi esistono equivalenti con le stesse funzionalità ma con sigla diversa o con versioni aggiornate dello stesso produttore. Puoi contattarci direttamente tramite la pagina contatti per una verifica prima di procedere all'ordine.
