Interruttori a pedale
6 prodotti
Visualizzi 1 - 6 di 6 prodotti
Nelle applicazioni dove le mani dell'operatore devono restare sull'utensile o sul pezzo in lavorazione, il controllo a pedale diventa un elemento centrale della sicurezza e dell'efficienza del ciclo macchina. Gli interruttori a pedale industriali disponibili su Elexonik coprono un'ampia gamma di configurazioni - da quelli momentanei monopedali con grado di protezione IP65 o IP67 fino alle versioni a doppio pedale e a ritenuta - selezionati per rispondere alle esigenze di installatori, manutentori e responsabili acquisti che operano su macchine utensili, presse, sistemi di saldatura e linee di assemblaggio. Il catalogo è ordinabile direttamente online; per esigenze tecniche specifiche o verifiche di compatibilità è disponibile il supporto pre-vendita del team Elexonik.
La selezione comprende modelli con custodia in plastica tecnica ad alta resistenza agli urti e varianti con involucro metallico, adatti ad ambienti con presenza di trucioli, refrigeranti o agenti chimici. Le configurazioni di contatto più diffuse - SPDT, 1NO+1NC, 2NO+2NC - sono disponibili a catalogo per consentire l'integrazione diretta con i circuiti di controllo esistenti senza necessità di adattamento.
Tipologie di interruttori a pedale: come orientarsi nel catalogo
Gli interruttori a pedale industriali si differenziano per funzione, costruzione e livello di protezione. Conoscere queste distinzioni prima di selezionare il modello evita errori di compatibilità e sostituzioni a posteriori.

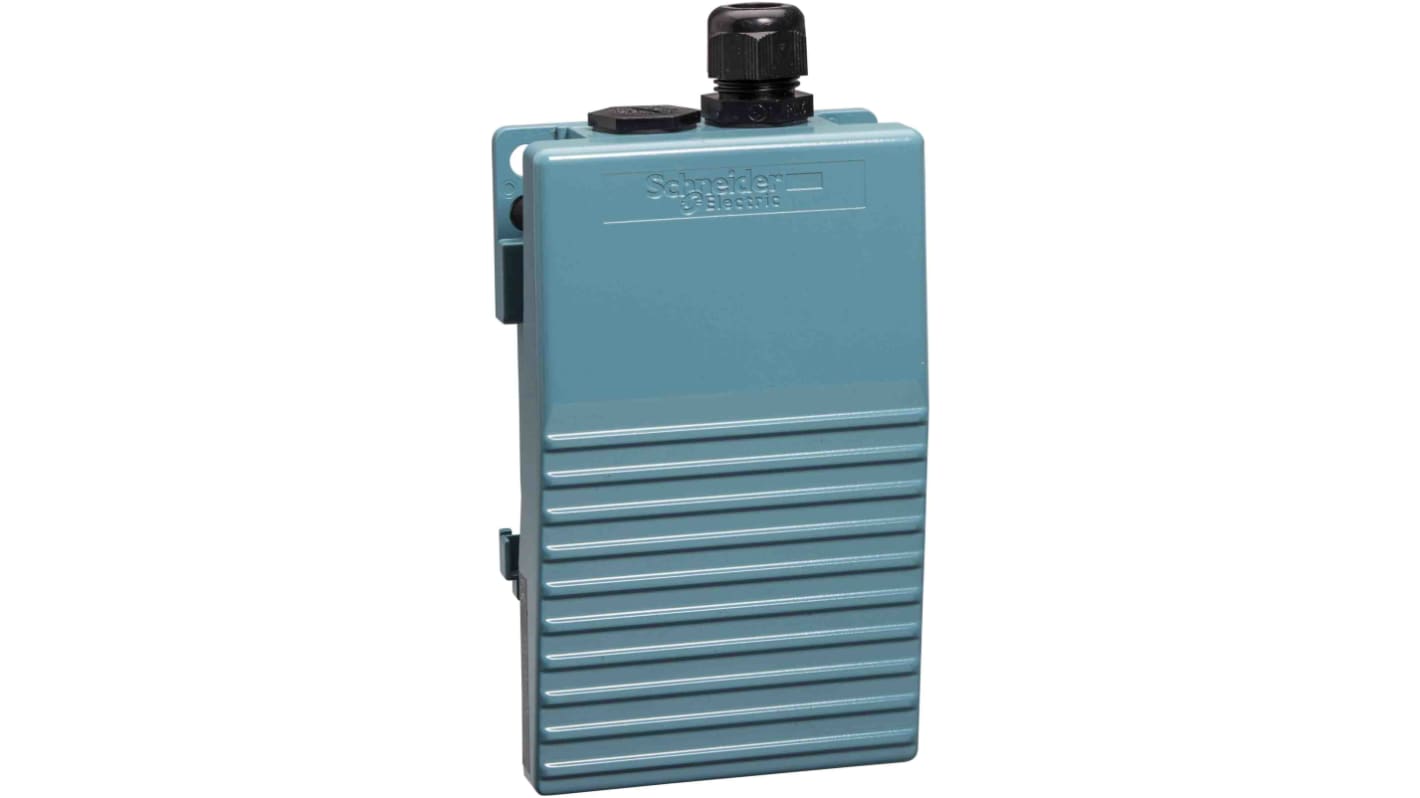

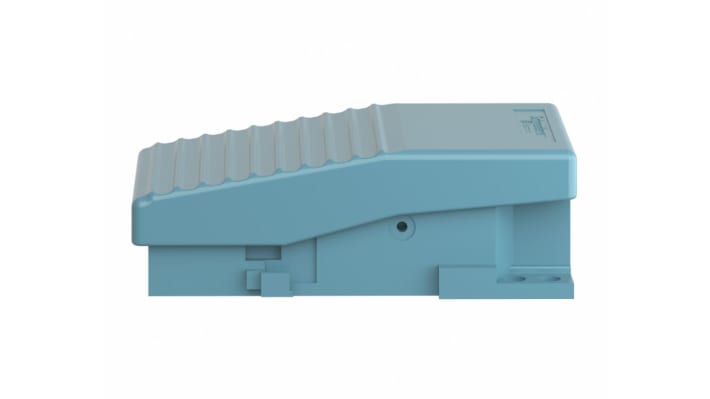

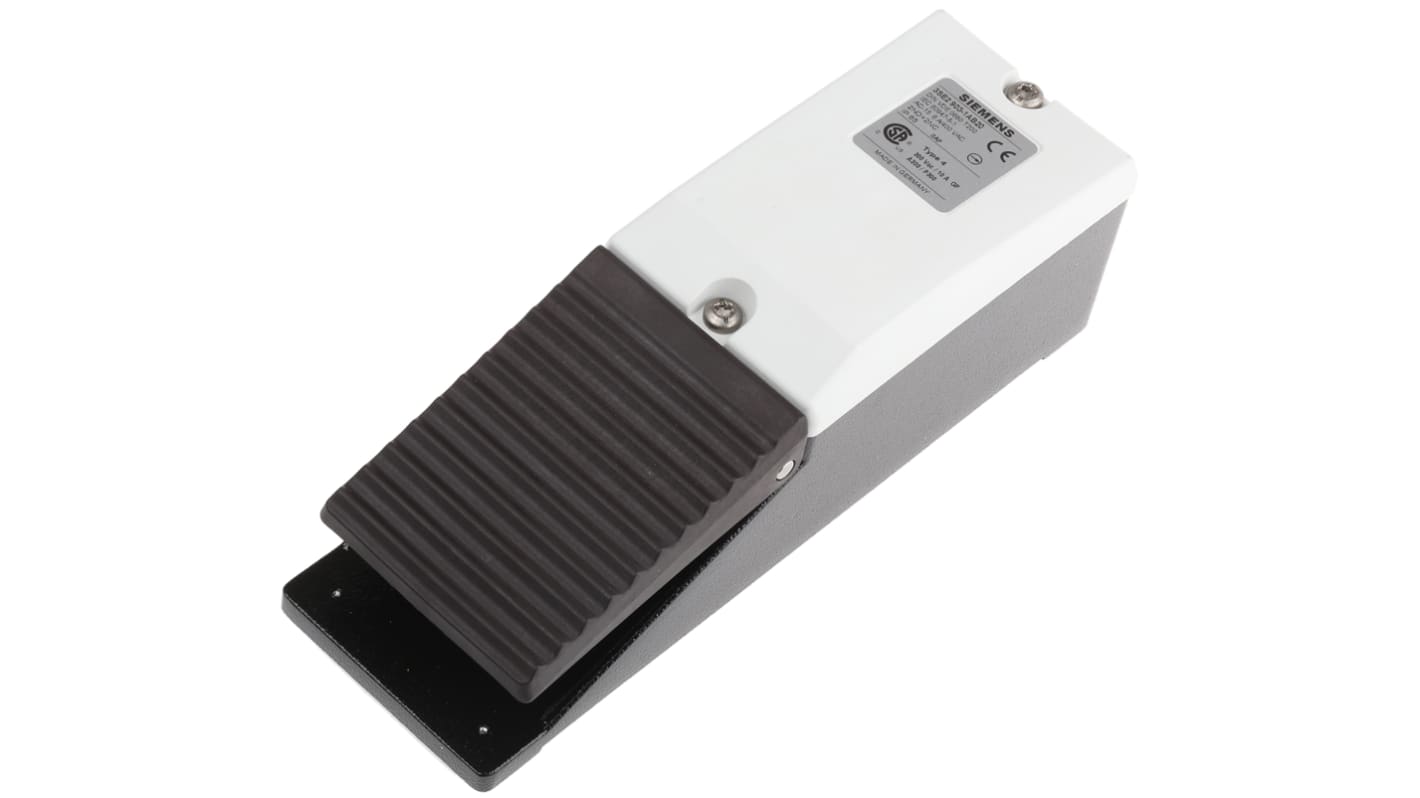

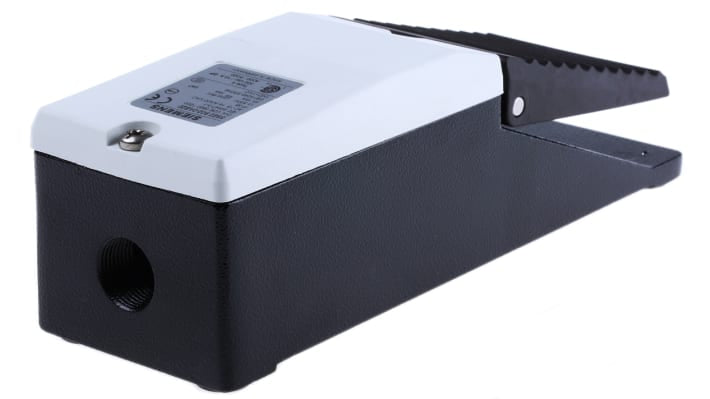

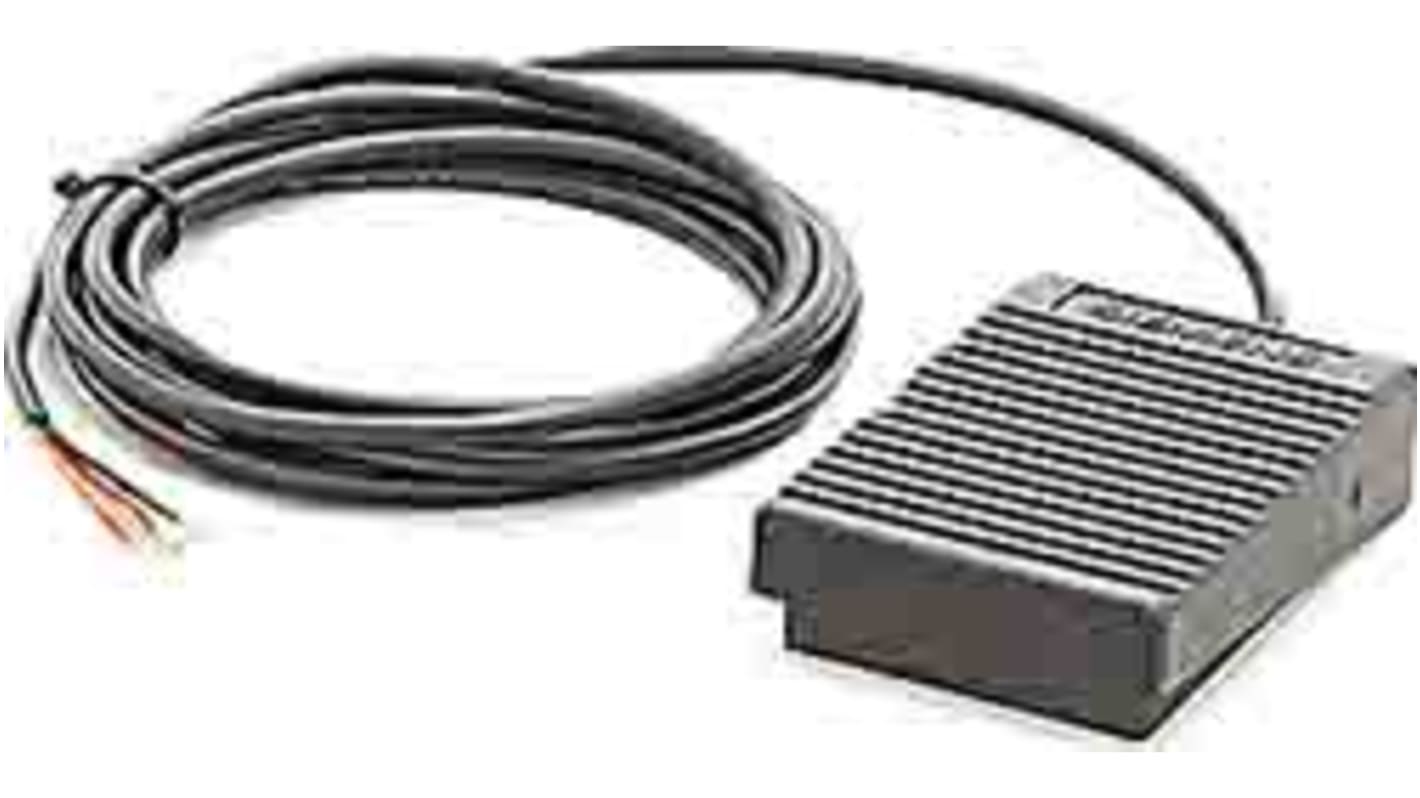

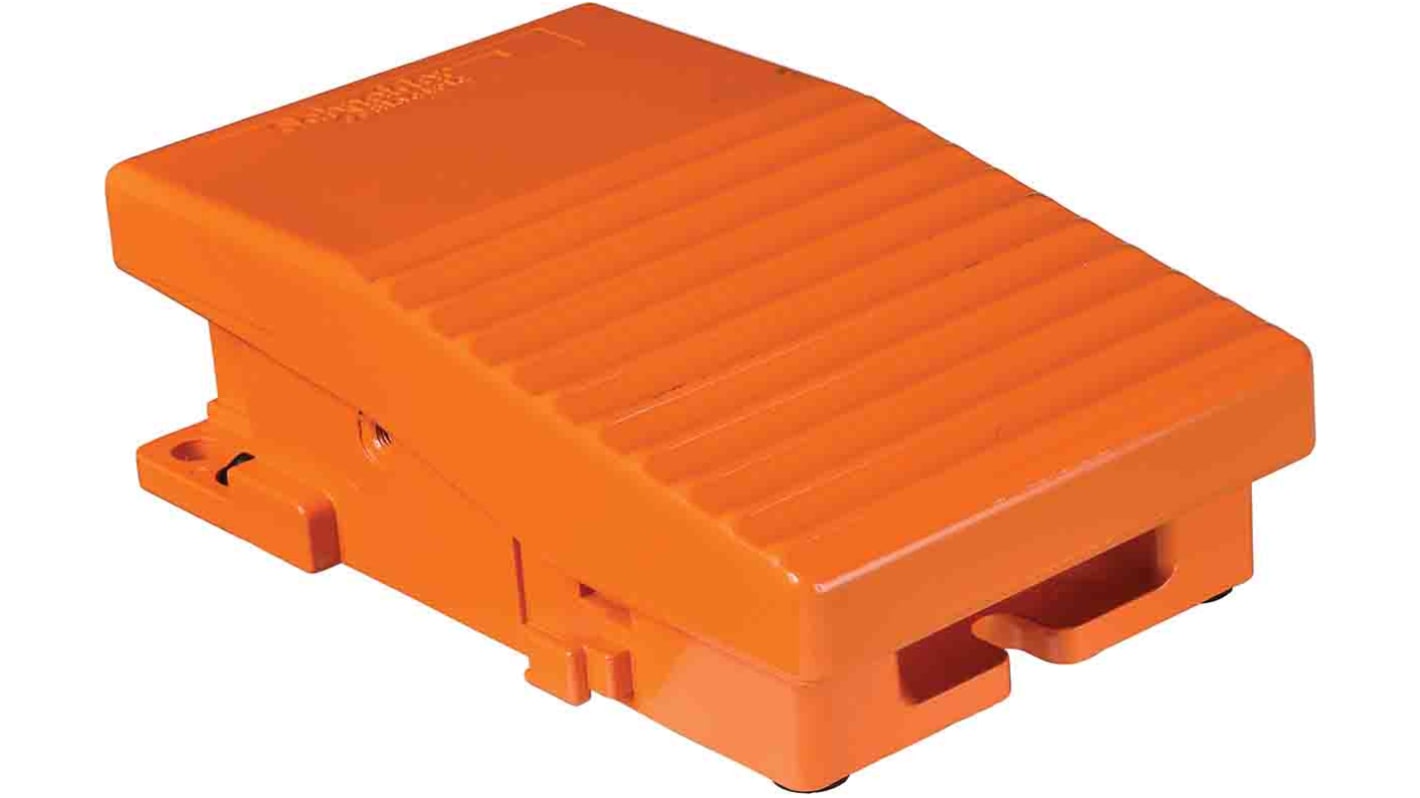

Interruttori momentanei
Il circuito resta attivo soltanto finché il piede mantiene la pressione sul pedale. Appena si toglie il piede, il contatto si apre. È la configurazione più diffusa su macchine utensili, torni e fresatrici dove il rilascio del comando deve corrispondere all'arresto immediato del movimento. Chi acquista questa variante deve verificare che il circuito di controllo della macchina sia compatibile con un'azione momentanea: su alcuni impianti datati la logica è progettata per un segnale continuo, e l'uso di un pedale momentaneo richiede una modifica al quadro.
Interruttori a ritenuta (autobloccanti)
Con questo tipo di funzionamento, la prima pressione chiude il contatto e lo mantiene chiuso anche dopo il rilascio del piede; la pressione successiva lo riapre. Viene impiegato su cicli di lavoro continuativi dove tenere il piede premuto per tutta la durata dell'operazione causerebbe affaticamento o imprecisione. È importante non sostituire un interruttore momentaneo con uno a ritenuta senza verificare la logica di sicurezza dell'impianto: su macchinari con funzioni di emergenza, un segnale permanente non gestito correttamente può creare condizioni di rischio.

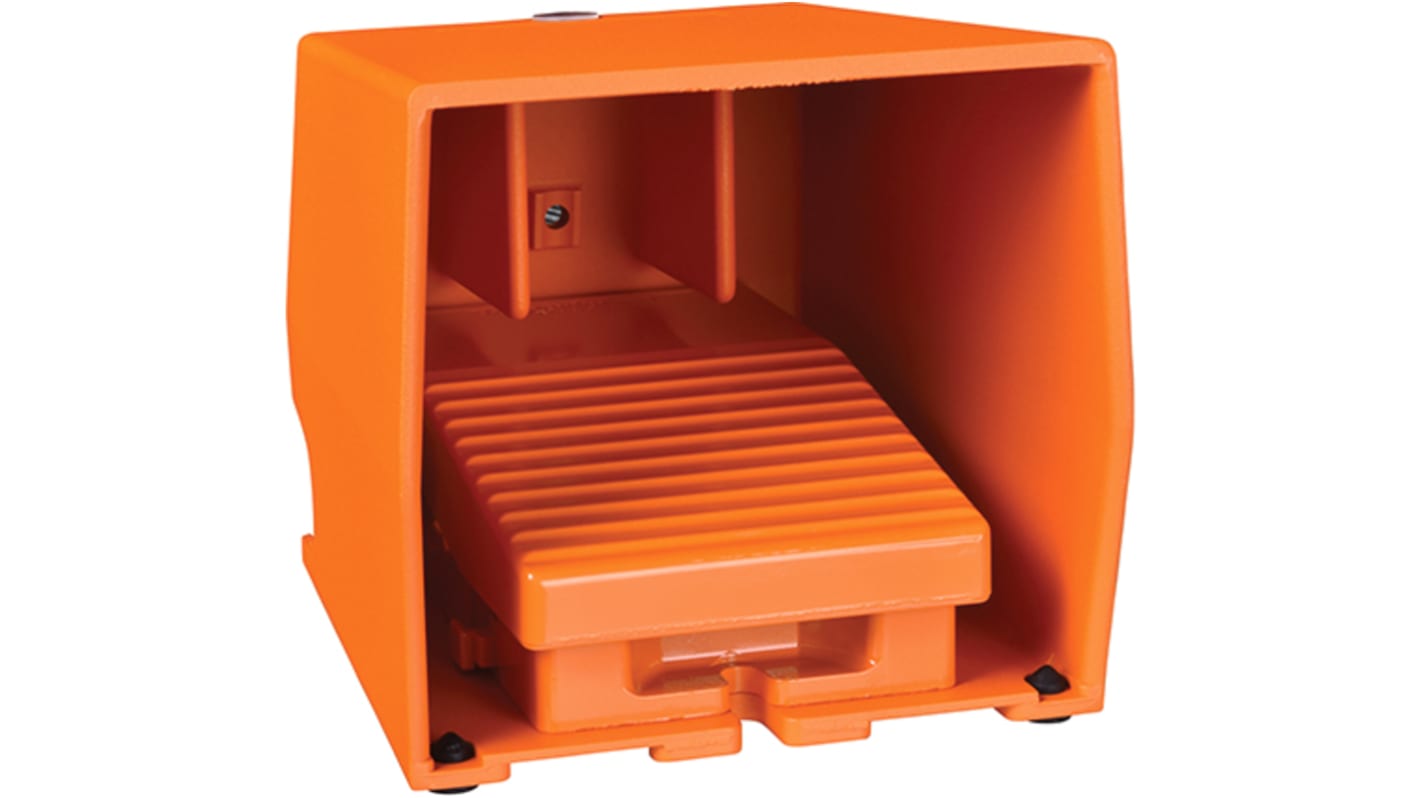

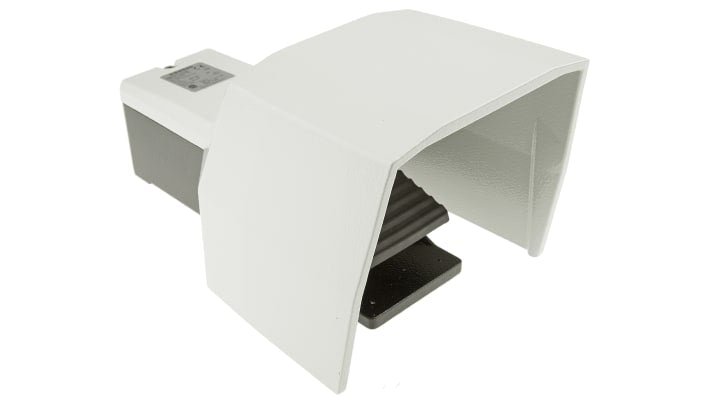

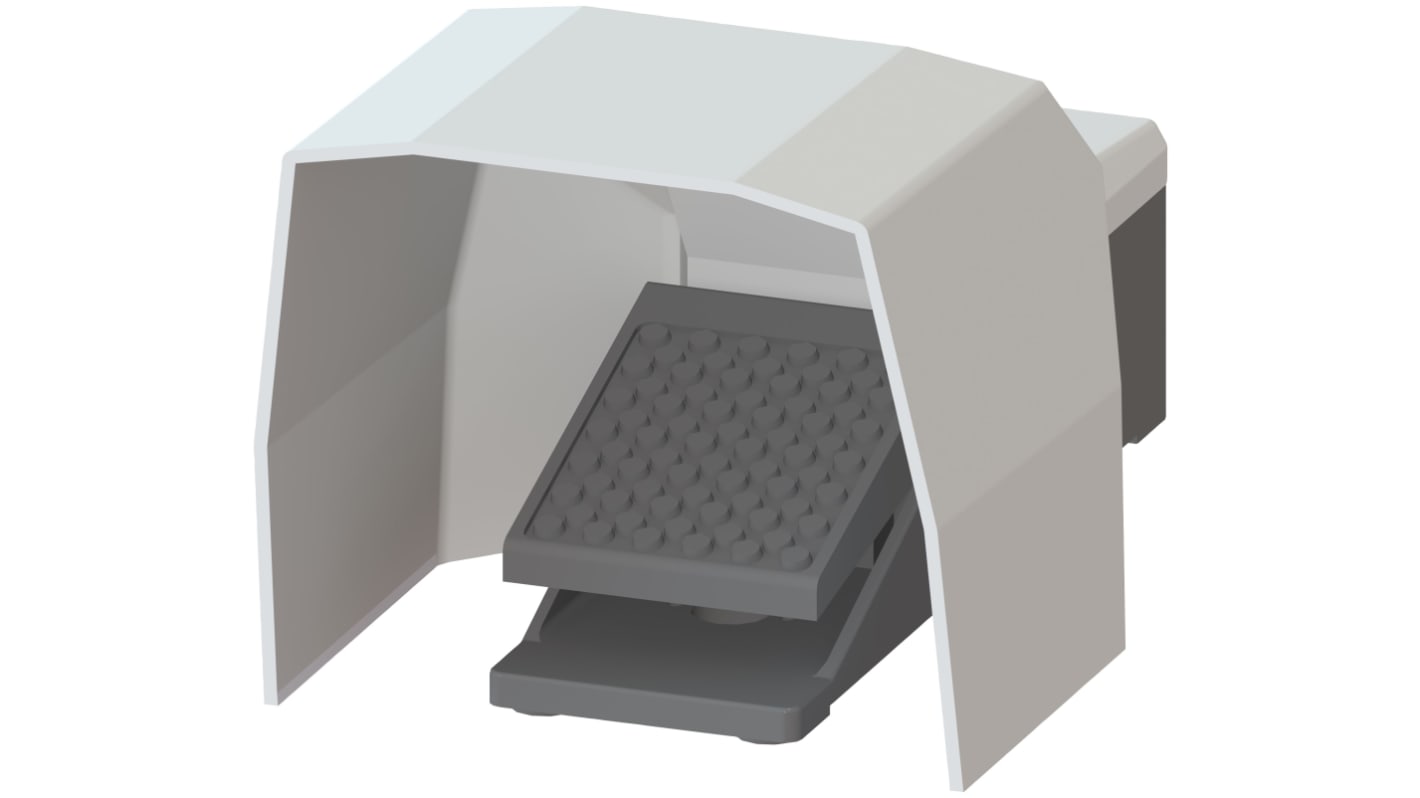

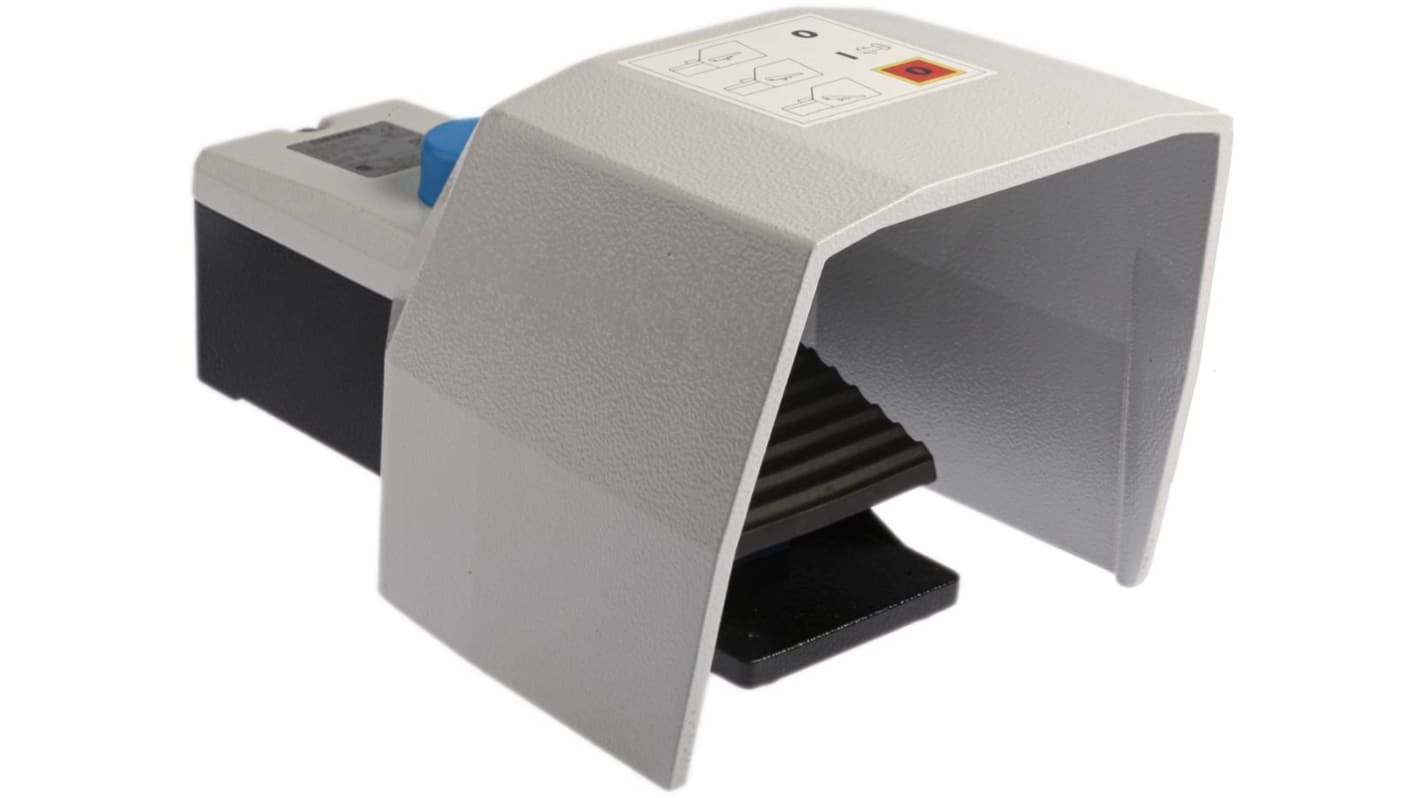

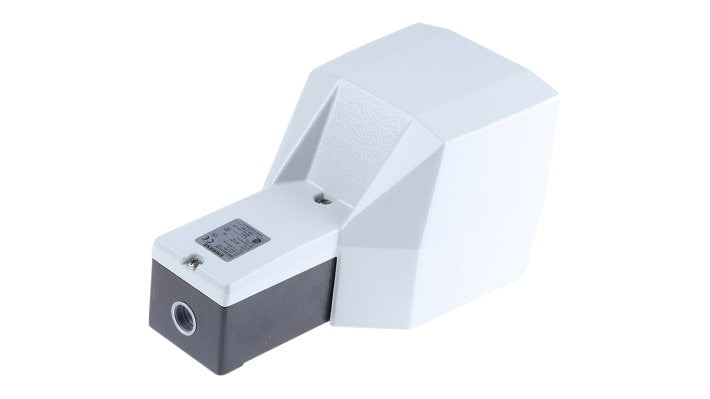

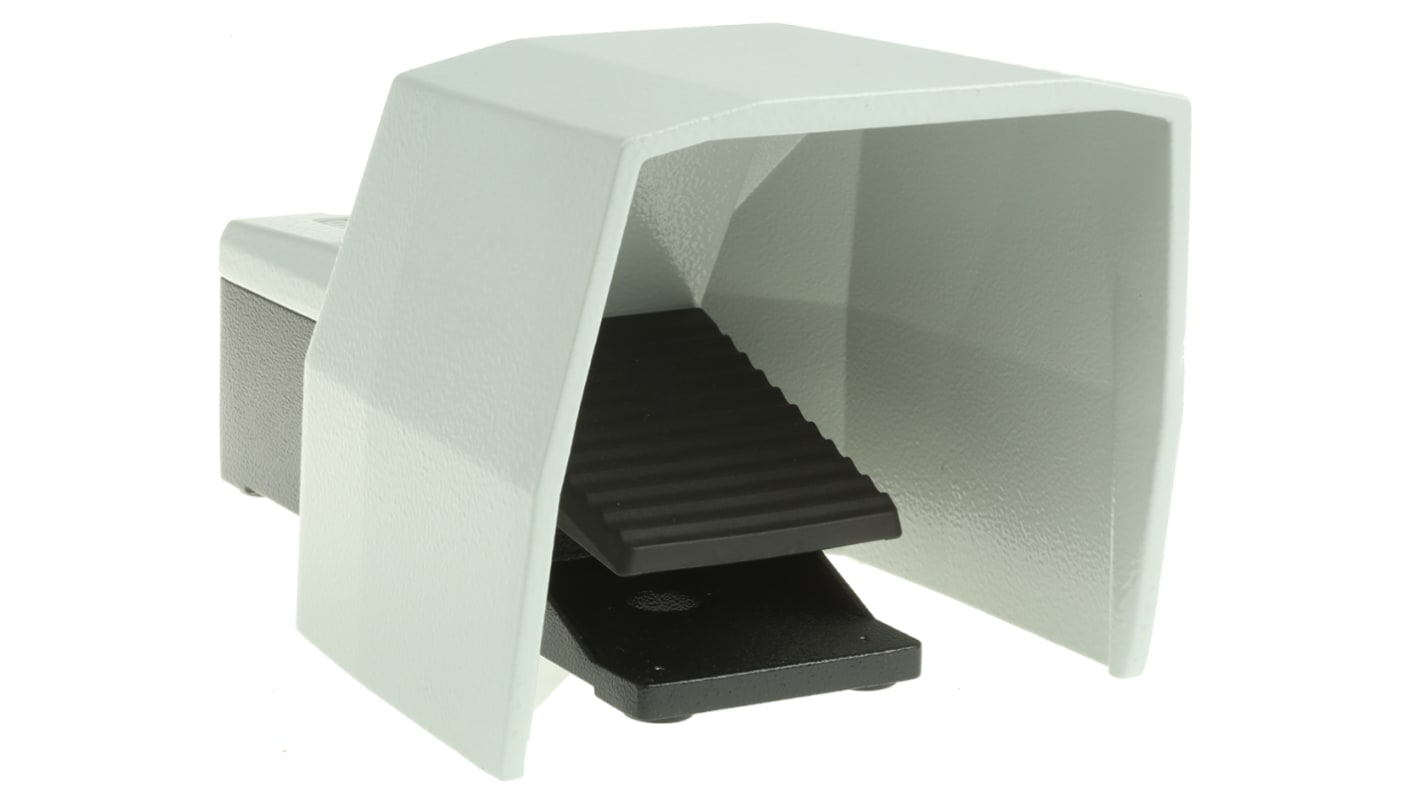

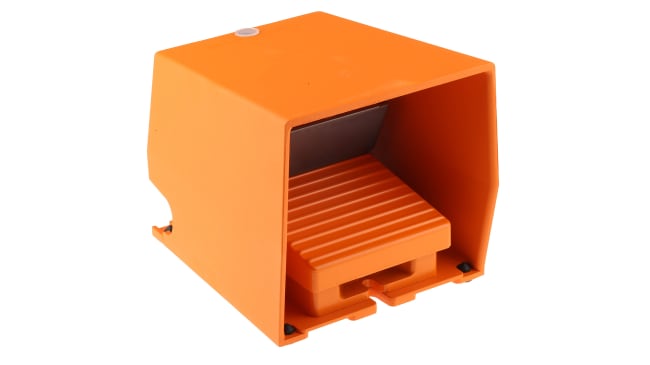

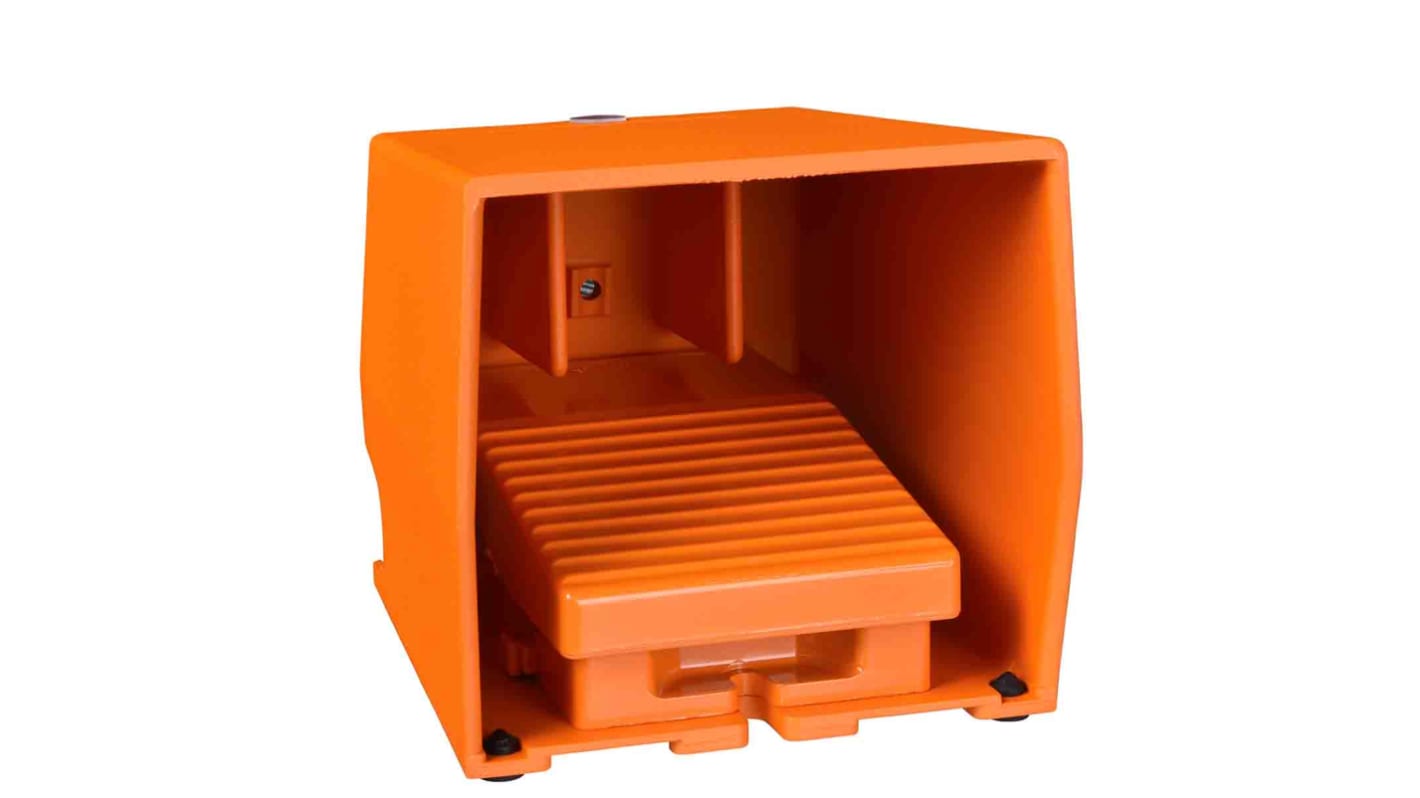

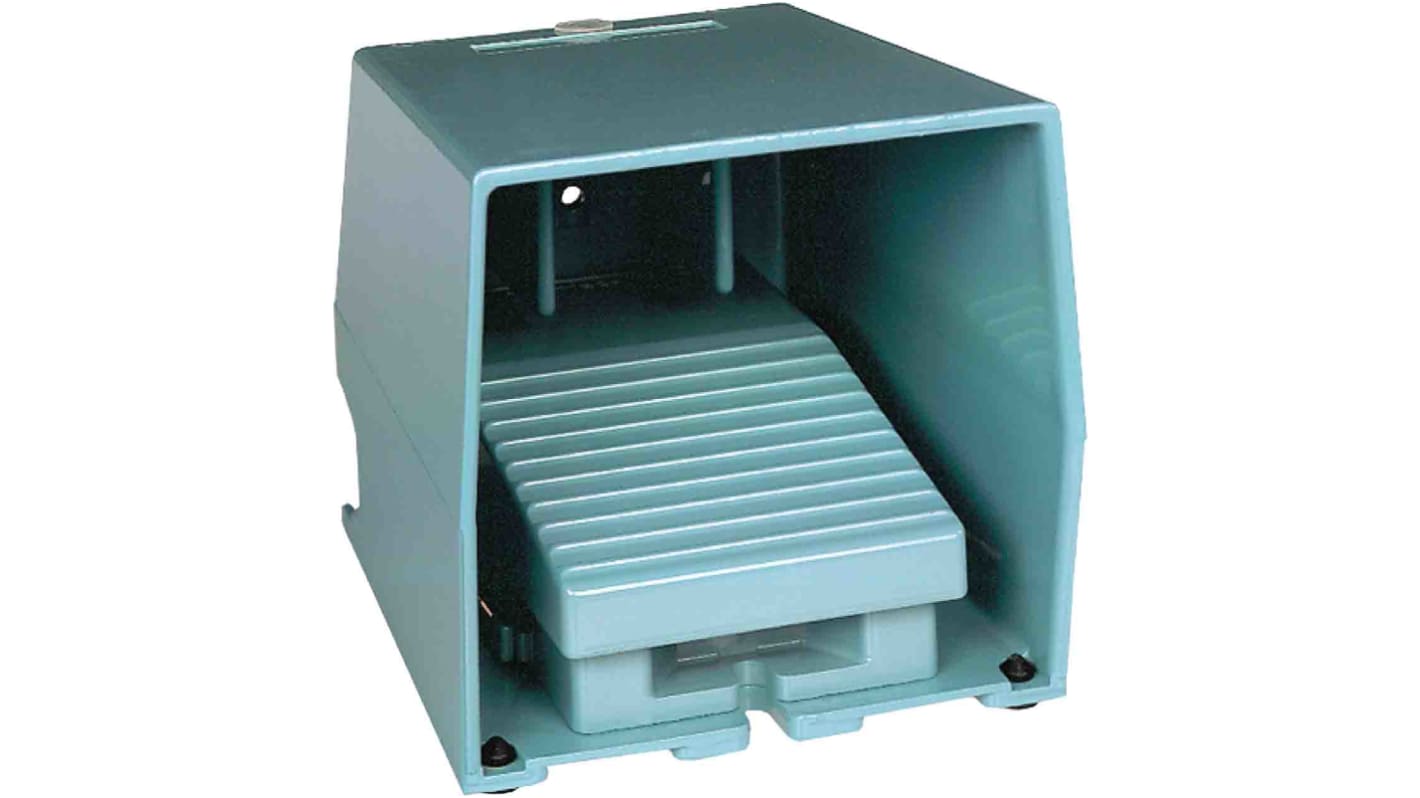

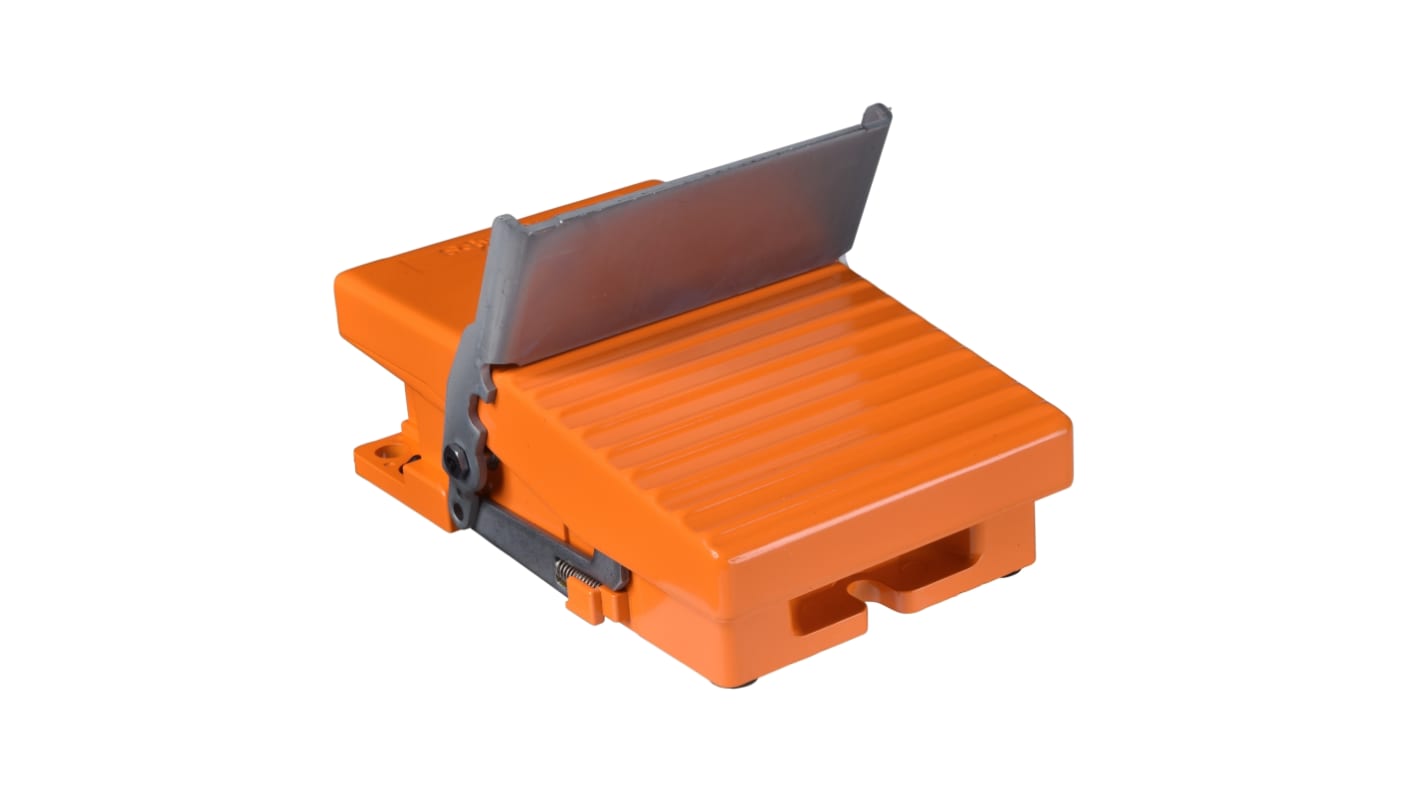

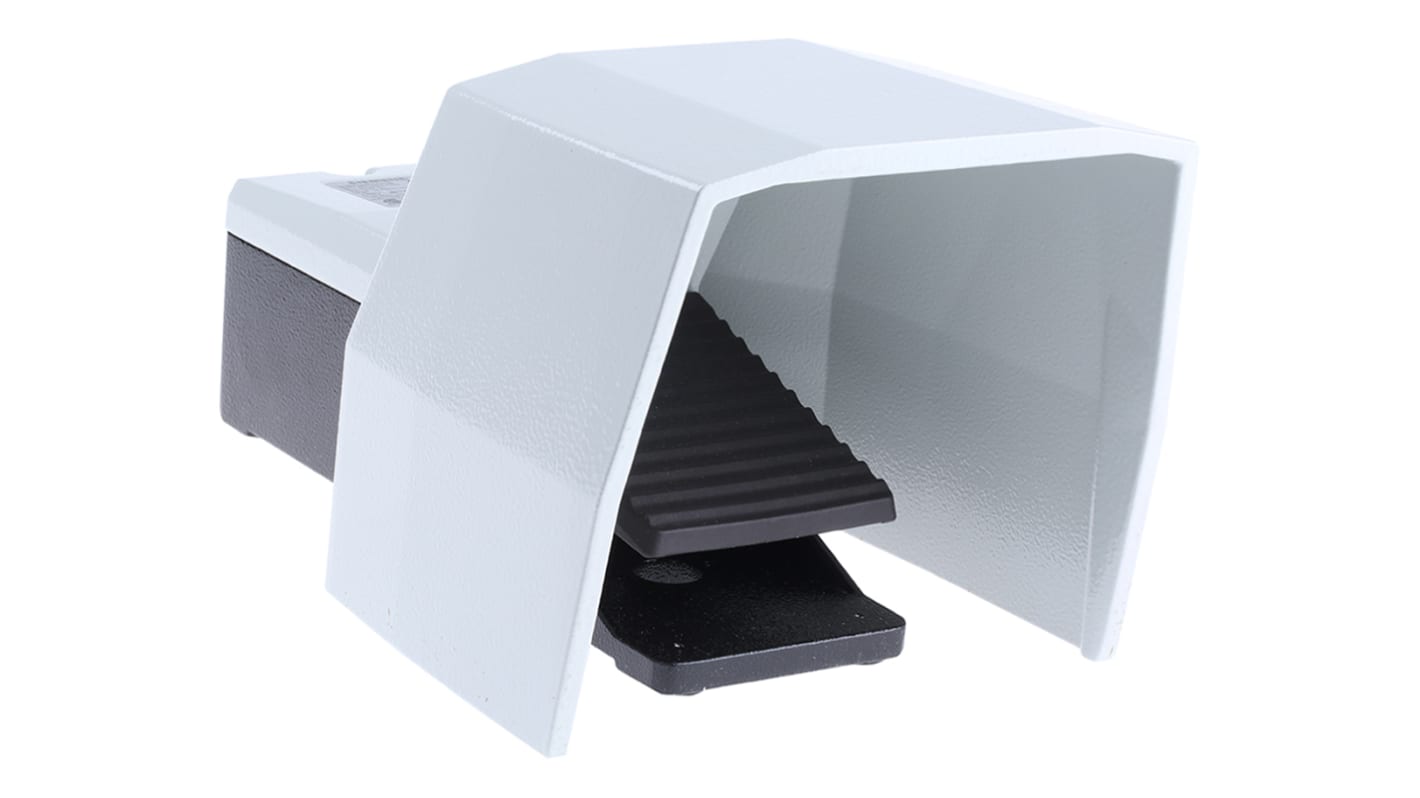

Interruttori con coperchio di protezione
Il coperchio ribaltabile posizionato sopra il pedale impedisce azionamenti accidentali dovuti a caduta di oggetti o passaggio involontario del piede. È richiesto in contesti dove il pedale è installato in prossimità di zone di transito o dove la norma di sicurezza della macchina lo prevede esplicitamente. Trascurare questo accessorio è uno degli errori più frequenti in fase di progettazione: il coperchio non sempre è incluso nella fornitura base del pedale e va selezionato separatamente.

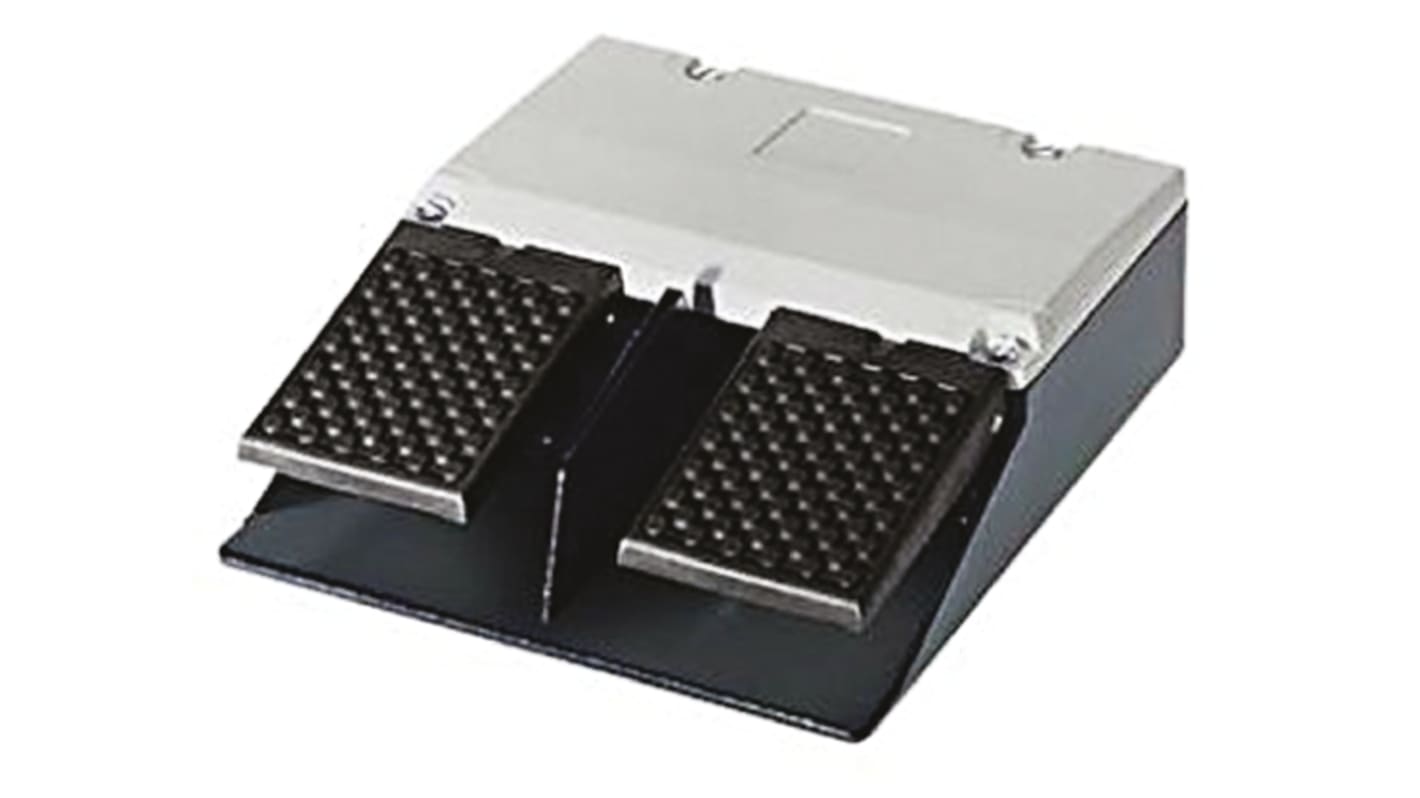

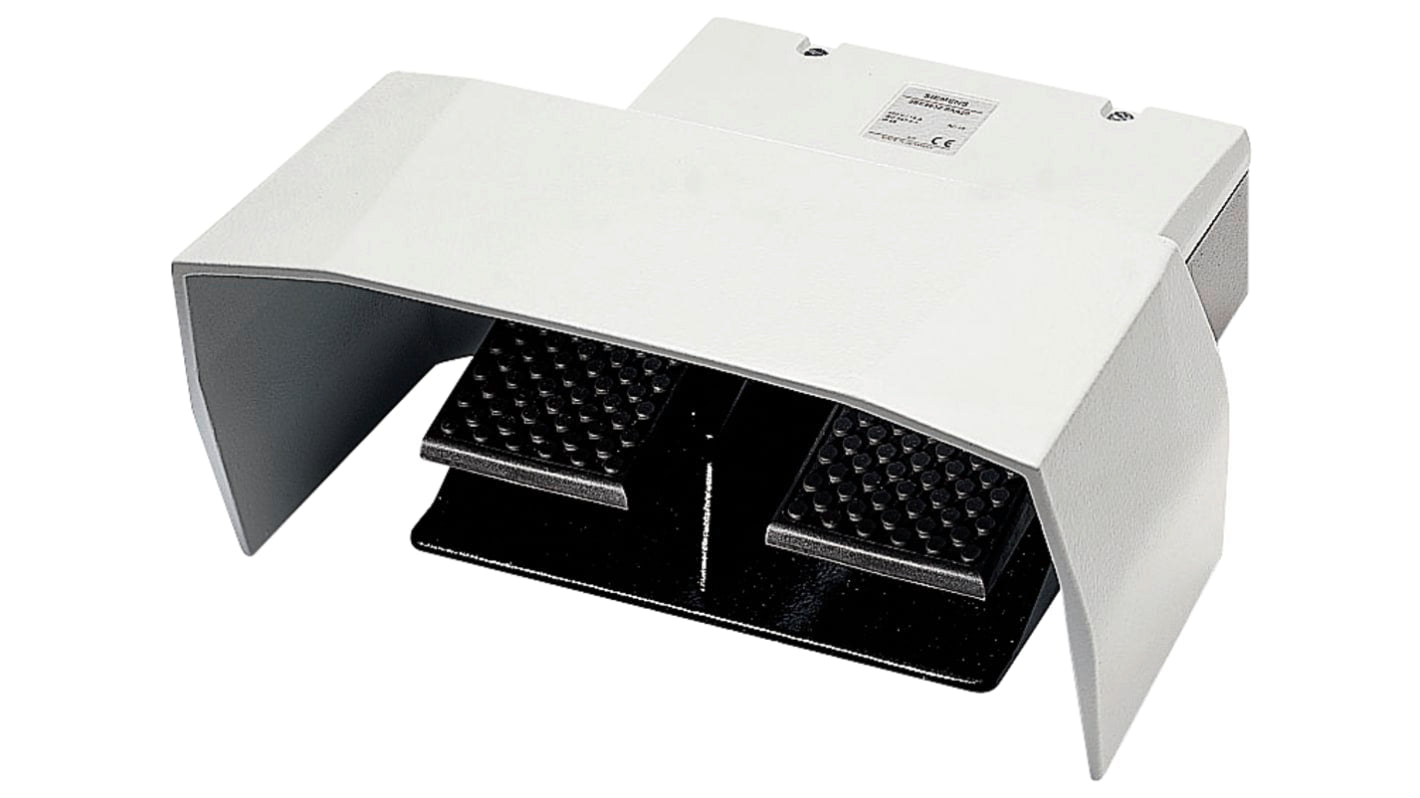

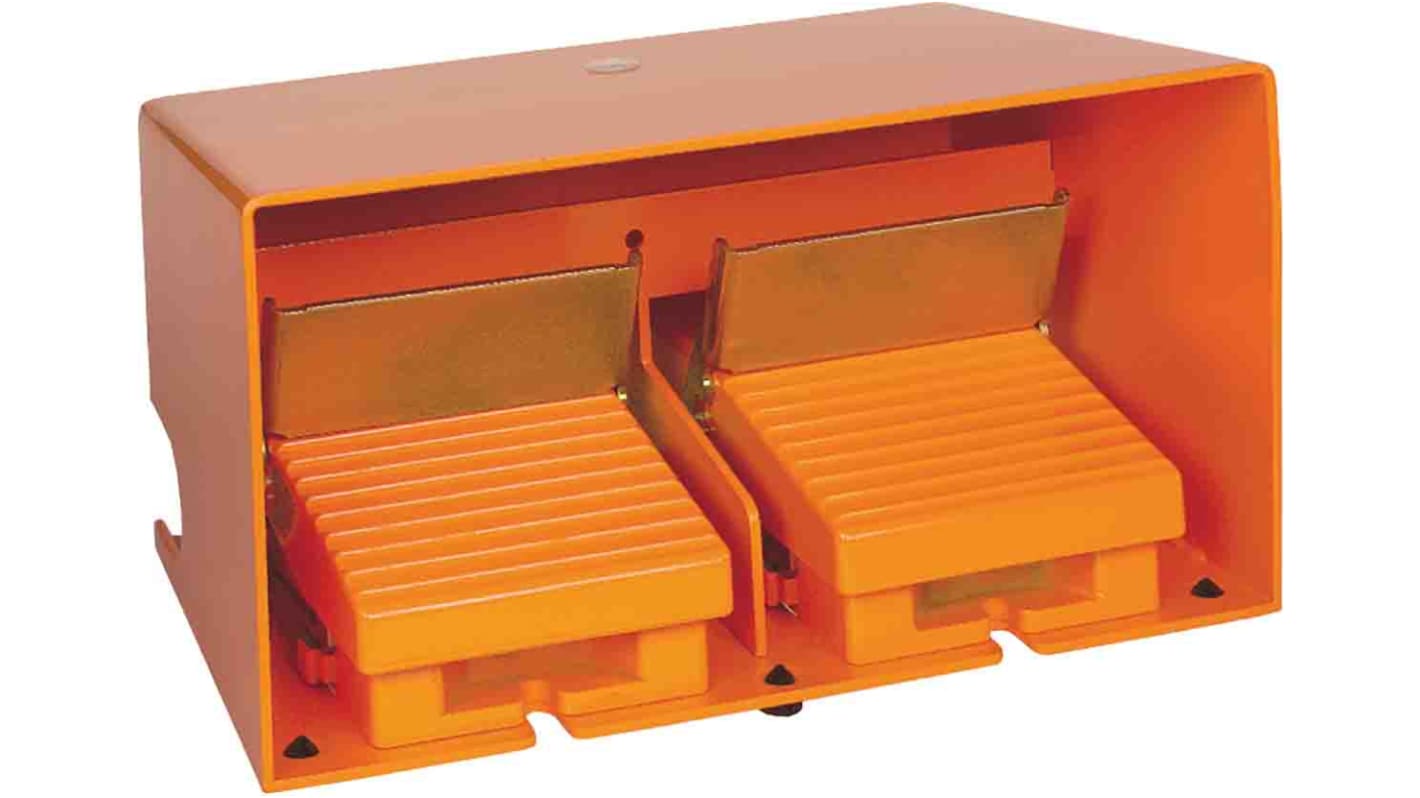

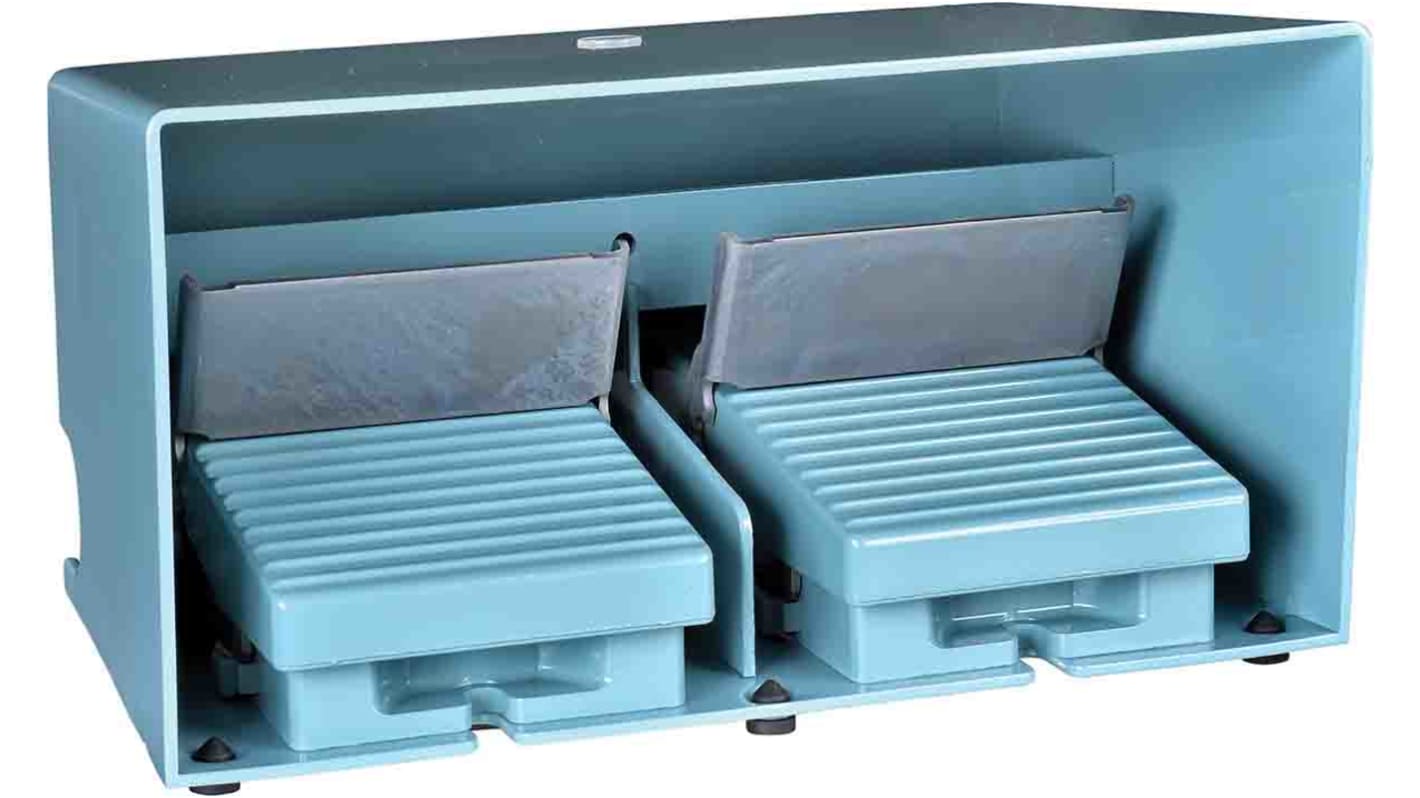

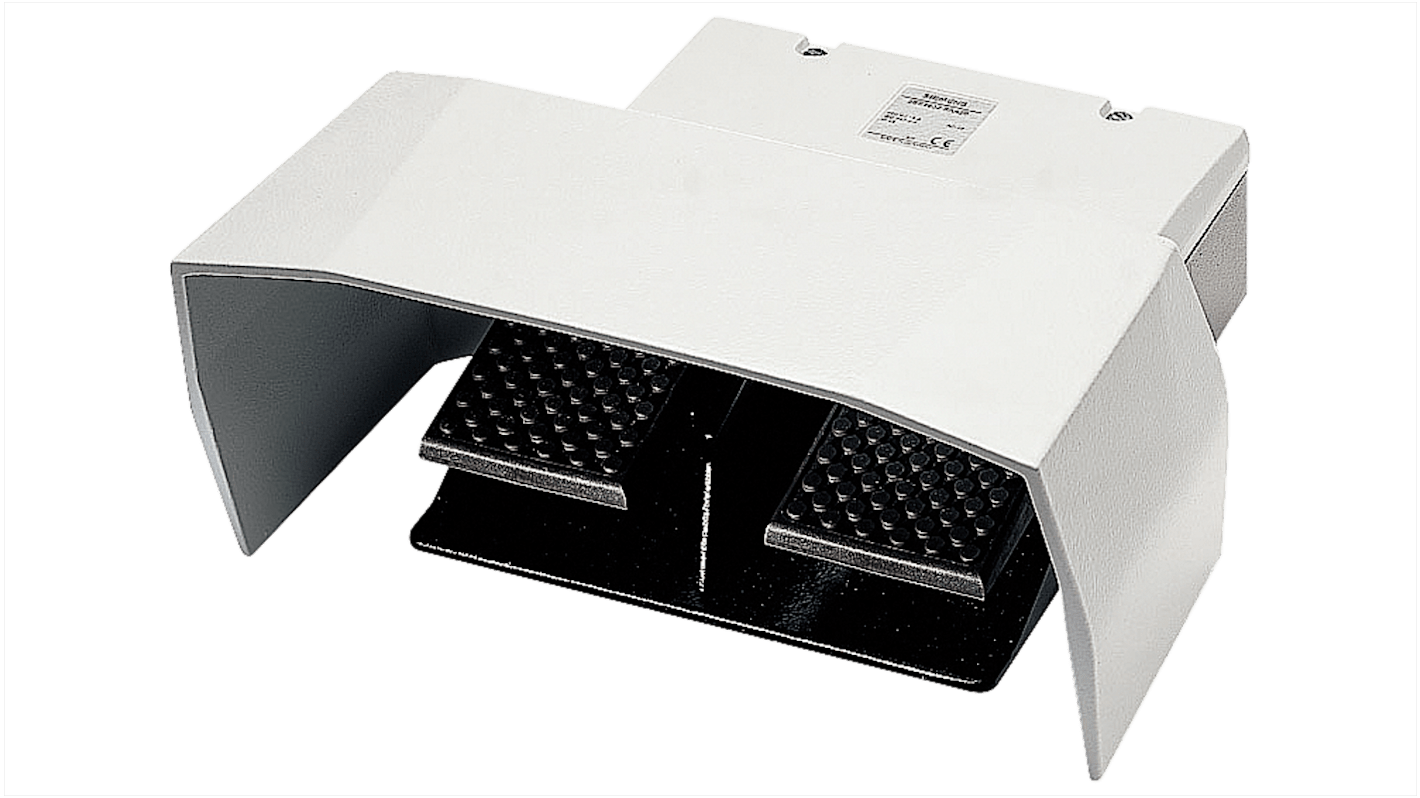

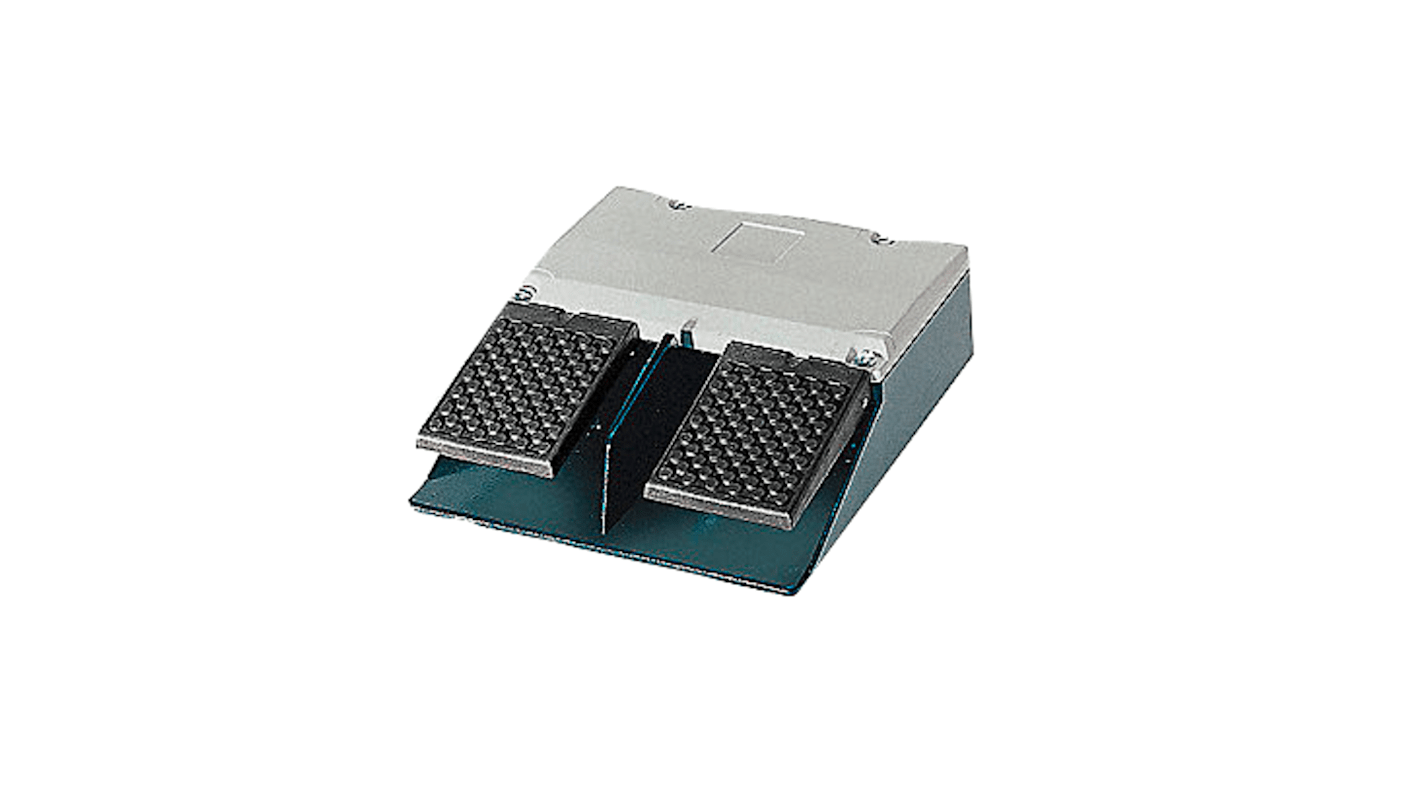

Interruttori a doppio pedale
Richiedono l'azionamento contemporaneo di entrambi i pedali per generare il segnale di comando. Vengono impiegati su presse piegatrici, punzonatrici e sistemi di stampaggio dove la norma di sicurezza impone che entrambe le mani dell'operatore siano lontane dalla zona di pericolo durante il ciclo attivo. Il doppio pedale rientra nella categoria degli dispositivi per il controllo delle due mani previsti dalla direttiva macchine; è necessario verificarne la conformità alla categoria di sicurezza richiesta per l'applicazione specifica.

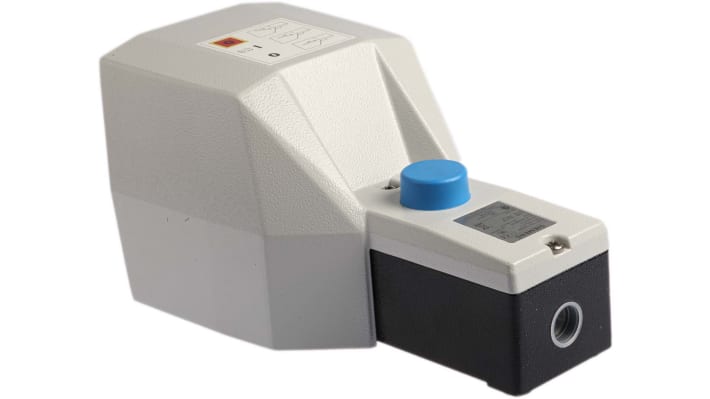

Interruttori con pulsante di arresto di emergenza integrato
Alcuni modelli integrano un pulsante di arresto di emergenza direttamente sul corpo del pedale. Questa configurazione è indicata su macchine dove la norma richiede che un dispositivo di emergenza sia raggiungibile con il piede senza dover abbandonare la posizione operativa. Prima di adottare questa soluzione occorre verificare che il modulo di sicurezza del circuito sia compatibile con l'ingresso proveniente da un contatto del pedale e non solo da un pulsante in quota.
Come scegliere l'interruttore a pedale corretto per la tua applicazione
La selezione di un pedale interruttore industriale richiede di rispondere a una sequenza precisa di domande tecniche prima di procedere all'ordine. Affrontare questi punti nell'ordine giusto riduce drasticamente il rischio di incompatibilità.
Checklist di selezione prima dell'ordine
1. Verifica la funzione di azionamento richiesta dall'impianto. Determina se la macchina richiede un segnale momentaneo (attivo solo durante la pressione) o un segnale permanente (ritenuta). Questa informazione si ricava dallo schema elettrico del circuito di controllo o dalla documentazione tecnica della macchina. Non dare per scontato che la logica esistente sia compatibile con entrambe le varianti.
2. Controlla la configurazione dei contatti richiesta. Identifica nello schema il numero e il tipo di contatti necessari: SPDT (singolo polo doppio lancio), 1NO+1NC (un contatto normalmente aperto più uno normalmente chiuso), oppure 2NO+2NC per circuiti con ridondanza. Un contatto in più non è quasi mai compatibile in sostituzione diretta senza verifica del cablaggio a valle.
3. Verifica tensione nominale e corrente massima. Leggi i valori dal quadro elettrico della macchina e confrontali con le specifiche del modello selezionato. Un pedale sottodimensionato in corrente può portare a bruciature dei contatti nel giro di poche settimane, specialmente su carichi induttivi come motori o solenoidi.
4. Determina il grado di protezione IP necessario. Valuta l'ambiente di installazione: presenza di polveri metalliche, liquidi refrigeranti, getti d'acqua o agenti chimici. Per la maggior parte degli ambienti di produzione meccanica, IP65 è il minimo accettabile; in presenza di getti diretti o immersioni parziali si richiede IP67. Verificare il grado IP del modello sulla scheda tecnica, non affidarsi al solo aspetto visivo del prodotto.
5. Scegli il materiale della custodia in funzione dell'ambiente. Le custodie in plastica tecnica ad alta resistenza sono adatte alla maggior parte degli ambienti. Le custodie in alluminio o acciaio sono preferibili in presenza di urti frequenti, pressioni meccaniche sul corpo del pedale o ambienti con agenti chimici aggressivi che possono degradare i materiali polimerici.
6. Valuta la necessità del coperchio di protezione. Se il pedale è installato in una zona esposta a traffico pedonale, caduta di materiali o in prossimità di aree condivise, seleziona un modello con coperchio integrato o verifica la disponibilità del coperchio come accessorio separato.
7. Verifica la certificazione CE e la conformità alle norme applicabili. Per applicazioni su macchine in regime di direttiva 2006/42/CE, la conformità del pedale agli standard IEC 60947-5-1 (interruttori a bassa tensione per circuiti di controllo) è un requisito documentale che può essere richiesto in fase di collaudo o di audit. Accertati che la documentazione tecnica del modello scelto sia disponibile e aggiornata prima di finalizzare l'ordine.
Errori frequenti nella selezione e nella sostituzione del pedale interruttore
Chi lavora su macchinari industriali da anni conosce bene alcune situazioni ricorrenti che portano a selezioni errate o a sostituzioni che non risolvono il problema.
Confondere il grado IP dichiarato con la tenuta effettiva nell'installazione
Un errore molto comune riguarda la scelta di un modello IP65 installato in una posizione dove i refrigeranti di lavorazione arrivano per accumulo sul pavimento, non per getto diretto. In queste condizioni, il pedale subisce immersioni parziali cicliche che IP65 non è progettato per sostenere. Il risultato è la comparsa di umidità interna, ossidazione dei contatti e segnali intermittenti difficili da diagnosticare. La verifica corretta non è solo "c'è liquido nell'area?" ma "in quale modalità il liquido può raggiungere il pedale?"
Sostituire un modello fuori produzione con un equivalente apparentemente identico
Quando un cliente contatta Elexonik per sostituire un pedale con codice non più reperibile, la prima verifica che il team esegue riguarda la configurazione esatta dei contatti e il schema di cablaggio esistente. Capita con una certa frequenza che il modello originale avesse una configurazione 2NO+1NC e il sostituto proposto abbia 1NO+1NC: visivamente i due prodotti sono quasi identici, ma a livello di circuito generano un malfunzionamento immediato o, peggio, un mancato rilevamento di guasto nei sistemi con ridondanza. Se non si dispone dello schema aggiornato della macchina, il supporto tecnico di Elexonik può aiutare nella verifica di compatibilità prima di confermare l'ordine.
Sottovalutare l'importanza del cavo di uscita e della lunghezza
Molti modelli di pedale interruttore vengono forniti con cavo precablato di lunghezza standard (solitamente 1,5 o 2 metri). In fase di sostituzione, se il quadro è distante dalla postazione operativa e il cavo non è sufficiente, ci si trova a dover realizzare una giunzione intermedia che può ridurre la protezione IP del sistema nel punto di connessione. Verificare sempre la lunghezza del cavo necessaria prima di selezionare il modello, o prevedere un passacavi adeguato per la giunzione.
Applicazioni tipiche degli interruttori a pedale in contesto industriale
La funzione di controllo a mani libere rende gli interruttori a pedale imprescindibili in una serie specifica di contesti operativi.
Macchine utensili: presse, piegatrici e troncatrici
Su presse piegatrici e troncatrici il pedale aziona il ciclo di discesa del punzone o della lama. In questi contesti la configurazione dei contatti deve essere coerente con il circuito di sicurezza della macchina: per macchine di categoria 3 o 4 secondo EN ISO 13849-1 è richiesta la ridondanza del segnale, che si ottiene con pedali a doppio canale o con configurazioni 2NO+2NC supervisionate da un relé di sicurezza.
Saldatura e sistemi laser
Sui sistemi di saldatura MIG, TIG o a punti, il pedale interruttore avvia il flusso di gas di protezione o il ciclo di saldatura. Il requisito principale in questi ambienti è la resistenza ai fumi e agli spruzzi metallici: la custodia deve essere adeguata all'ambiente e il cavo di uscita deve avere una guaina resistente al calore. Per sistemi laser, la normativa impone spesso una verifica documentata della categoria di sicurezza del dispositivo di abilitazione.
Macchinari per la lavorazione del legno
Su segherie, fresatrici per legno e centri di lavoro CNC a pedale, il controllo del ciclo avviene frequentemente tramite pedale per consentire all'operatore di gestire il pezzo con entrambe le mani. In questi ambienti, la presenza di trucioli e polvere di legno rende essenziale un grado IP elevato e l'assenza di griglie o fessure nella custodia in cui possa accumularsi materiale.
Apparecchiature mediche e da laboratorio
Nell'ambito delle apparecchiature medicali (tavoli operatori, sistemi di imaging, strumentazioni odontoiatriche) il pedale interruttore deve rispondere a requisiti specifici di pulizia e disinfezione. In questi contesti si prediligono custodie completamente sigillate in materiale compatibile con i cicli di pulizia previsti dal protocollo ospedaliero, con certificazione CE secondo le norme applicabili al settore medicale.
Linee di assemblaggio e confezionamento
Su linee automatizzate con stazioni manuali, il pedale consente all'operatore di avanzare il ciclo di assemblaggio o di validare un'operazione senza distogliere le mani dal componente. In questi contesti il requisito principale è la ripetibilità e l'affidabilità del contatto nel lungo periodo, data l'elevata frequenza di manovra.
Compatibilità, accessori e prodotti correlati
Gli interruttori a pedale fanno parte della famiglia Interruttori a pedale e componenti, all'interno del catalogo Interruttori e Pulsanti di Elexonik. Per costruire un sistema di controllo completo e conforme, è spesso necessario integrare il pedale con altri componenti.
Accessori e componenti da verificare in abbinamento
I pulsanti di arresto di emergenza possono essere necessari in abbinamento quando la norma di sicurezza della macchina richiede un dispositivo di emergenza accessibile con il piede in aggiunta o in alternativa al dispositivo in quota. I moduli di controllo di sicurezza a due mani sono richiesti nelle applicazioni dove la direttiva macchine impone la sorveglianza simultanea di due ingressi distinti. I interruttori di interblocco di sicurezza vengono integrati nei sistemi dove l'abilitazione del ciclo dipende dalla posizione di una protezione fisica oltre che dall'azione del pedale. Per impianti con rilevamento di posizione a fine corsa, i finecorsa possono completare la catena di sicurezza.
In fase di sostituzione di un pedale esistente, è utile verificare anche la compatibilità del cavo con il passacavo installato sul quadro e la sezione del connettore di uscita: differenze anche piccole in questi elementi possono richiedere adattamenti sul cablaggio esistente. Il team tecnico di Elexonik è disponibile per verificare la compatibilità di ricambi e accessori prima della conferma dell'ordine, specialmente nei casi in cui il codice originale non sia più reperibile a catalogo.
Normative e certificazioni di riferimento per gli interruttori a pedale
La conformità normativa di un interruttore a pedale industriale non è un dettaglio marginale: in fase di collaudo della macchina o di audit di sicurezza, la documentazione tecnica del componente deve essere disponibile e coerente con i requisiti della normativa applicabile.
IEC 60947-5-1: interruttori a bassa tensione per circuiti di controllo
È lo standard di riferimento principale per gli interruttori di comando e segnalazione, inclusi i pedali industriali. Definisce i requisiti costruttivi, le prove di durabilità elettrica e meccanica, le classi di utilizzo AC-15 e DC-13. Prima di acquistare, verifica che la scheda tecnica del modello riporti esplicitamente la conformità a questa norma e i valori di categoria di utilizzo compatibili con il tuo circuito di controllo.
EN ISO 13849-1: sicurezza delle macchine - parti del sistema di controllo relative alla sicurezza
Quando il pedale fa parte della catena di sicurezza della macchina (e non solo del circuito di comando operativo), deve essere valutato il contributo del dispositivo al Performance Level (PL) richiesto dall'analisi dei rischi. Per applicazioni in categoria PLd o PLe è necessario che il pedale abbia caratteristiche di affidabilità documentate (MTTF, DCavg) compatibili con i valori richiesti dal calcolo del sistema. Questo aspetto viene spesso trascurato in fase di sostituzione: se il pedale originale era certificato per un determinato PL, il sostituto deve avere caratteristiche equivalenti o superiori.
Il team Elexonik supporta aziende e tecnici anche in questo tipo di verifica, confrontando la documentazione tecnica dei modelli disponibili a catalogo con i requisiti dichiarati dall'applicazione.
Domande frequenti sugli interruttori a pedale industriali
Come si verifica se un interruttore a pedale è compatibile con il circuito di sicurezza della mia macchina?
La verifica parte dallo schema elettrico della macchina: bisogna identificare la configurazione dei contatti richiesta (1NO+1NC, 2NO+2NC o SPDT), la tensione e la corrente di lavoro del circuito di controllo, e - se il pedale fa parte della catena di sicurezza - il Performance Level richiesto secondo EN ISO 13849-1. Solo dopo aver raccolto questi dati si può confrontarli con la scheda tecnica del modello selezionato. Se non si dispone della documentazione aggiornata della macchina, il team Elexonik può supportare nella verifica prima di processare l'ordine, evitando acquisti che richiederebbero una restituzione o un adattamento del cablaggio.
Qual è la differenza pratica tra un interruttore a pedale momentaneo e uno a ritenuta, e come si sceglie quello corretto?
Un pedale momentaneo trasmette il segnale solo durante la pressione del piede: appena si toglie il piede, il contatto si apre. Uno a ritenuta mantiene il contatto chiuso anche dopo il rilascio, fino a una seconda pressione. La scelta dipende dalla logica del circuito di controllo della macchina: su impianti con arresto automatico al rilascio del comando si usa il momentaneo, su cicli continuativi dove l'operatore deve mantenere l'azionamento per tutta la durata dell'operazione si usa la ritenuta. Non si tratta di una preferenza: sostituire un tipo con l'altro senza verificare la logica del quadro può causare malfunzionamenti o condizioni di rischio non rilevate dal sistema di sicurezza.
Il coperchio di protezione è sempre incluso nella fornitura o va ordinato separatamente?
Dipende dal modello specifico. Alcuni interruttori a pedale vengono forniti con coperchio di protezione integrato o incluso nella confezione, altri lo prevedono come accessorio separato con codice distinto. Prima di finalizzare l'ordine, verifica la composizione della fornitura base sulla scheda tecnica del prodotto. Se il pedale viene installato in una zona con traffico pedonale o in presenza di materiali che potrebbero cadere sulla superficie di azionamento, il coperchio non è un optional ma un requisito di sicurezza. Per qualsiasi dubbio sulla composizione della fornitura, il team Elexonik fornisce chiarimenti prima dell'acquisto.
Elexonik gestisce la sostituzione di pedali fuori produzione o con codice non più reperibile?
Sì, ed è una delle richieste che arrivano con maggiore frequenza. Quando il codice originale non è più reperibile a catalogo, il team verifica la compatibilità tecnica tra il modello originale e le alternative disponibili, controllando la configurazione dei contatti, il grado IP, le dimensioni di ingombro e il tipo di cavo di uscita. Non tutti gli "equivalenti" sono intercambiabili senza intervento sul cablaggio: per questo la verifica tecnica prima dell'ordine è parte del servizio. Puoi contattare Elexonik tramite la pagina contatti o via WhatsApp indicando il codice originale o le specifiche del pedale da sostituire.
Supporto tecnico per interruttori a pedale: ordine, verifica e assistenza
Elexonik lavora con installatori, manutentori e responsabili acquisti che operano su macchinari industriali e hanno bisogno di componenti affidabili, documentazione tecnica verificata e tempi di consegna certi. Per gli interruttori a pedale - siano essi sostituzioni urgenti, nuove installazioni o adeguamenti normativi - il team è disponibile per verificare la compatibilità con l'impianto esistente prima di confermare l'ordine. Puoi contattarci tramite la pagina contatti o direttamente su WhatsApp: basta indicare il codice del pedale da sostituire o le specifiche tecniche richieste per ricevere un riscontro preciso.
Per i componenti che hanno superato il ciclo operativo o che presentano anomalie di funzionamento, Elexonik mette a disposizione anche il servizio di riparazione e assistenza tecnica su componenti industriali: puoi approfondire le modalità nella pagina dedicata.
Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità e alla tipologia del prodotto. I prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere meglio il nostro approccio e la nostra storia nel settore, visita la pagina chi siamo.
