4 prodotti

Visualizzi 1 - 4 di 4 prodotti

Nei sistemi di controllo e protezione termica, il termistore è il componente che trasforma una variazione di temperatura in un segnale di resistenza misurabile con precisione e costo contenuto. Elexonik propone una selezione di termistori NTC e PTC selezionati per applicazioni industriali, disponibili per l'ordine con consegna tramite corriere espresso in 3, 5 o 7 giorni lavorativi. Installatori, manutentori e responsabili acquisti possono contare su un supporto tecnico pre-vendita per verificare compatibilità, identificare la variante corretta e gestire eventuali sostituzioni urgenti.

La selezione comprende termistori NTC per la misurazione di precisione della temperatura e termistori PTC per la protezione termica di motori, avvolgimenti e circuiti di alimentazione. Ogni prodotto è accompagnato dalla documentazione tecnica necessaria per l'integrazione con PLC, trasmettitori di temperatura e sistemi di acquisizione dati.

Visualizzi 1 - 4 di 4 prodotti

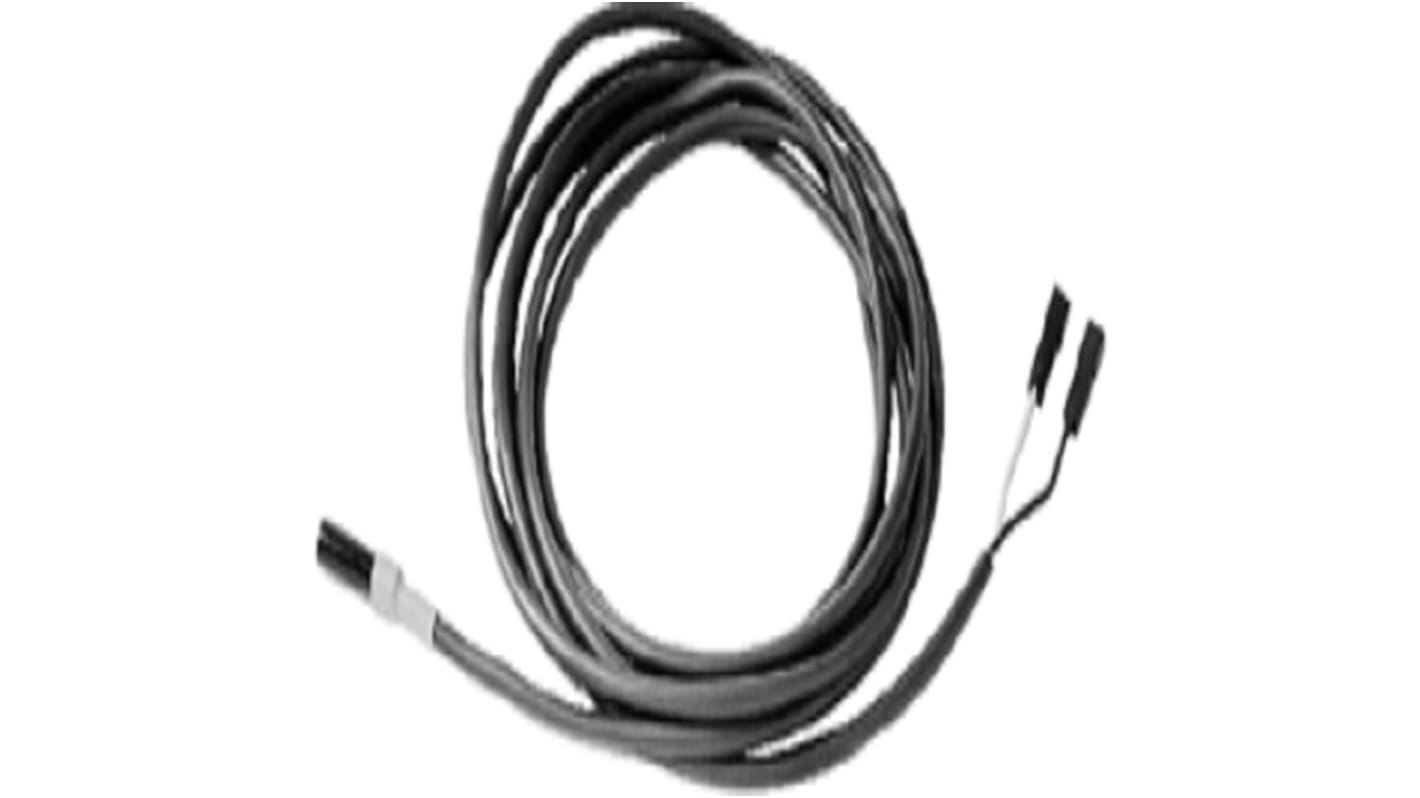

Termistore NTC Siemens BPZ:QAH11.1, sensore di temperatura -20/+70°C, resistenza 3kΩ, installazione semplice.

Siemens Siemens - BPZ:QAH11.1

€16,00

Ordinabile al produttore

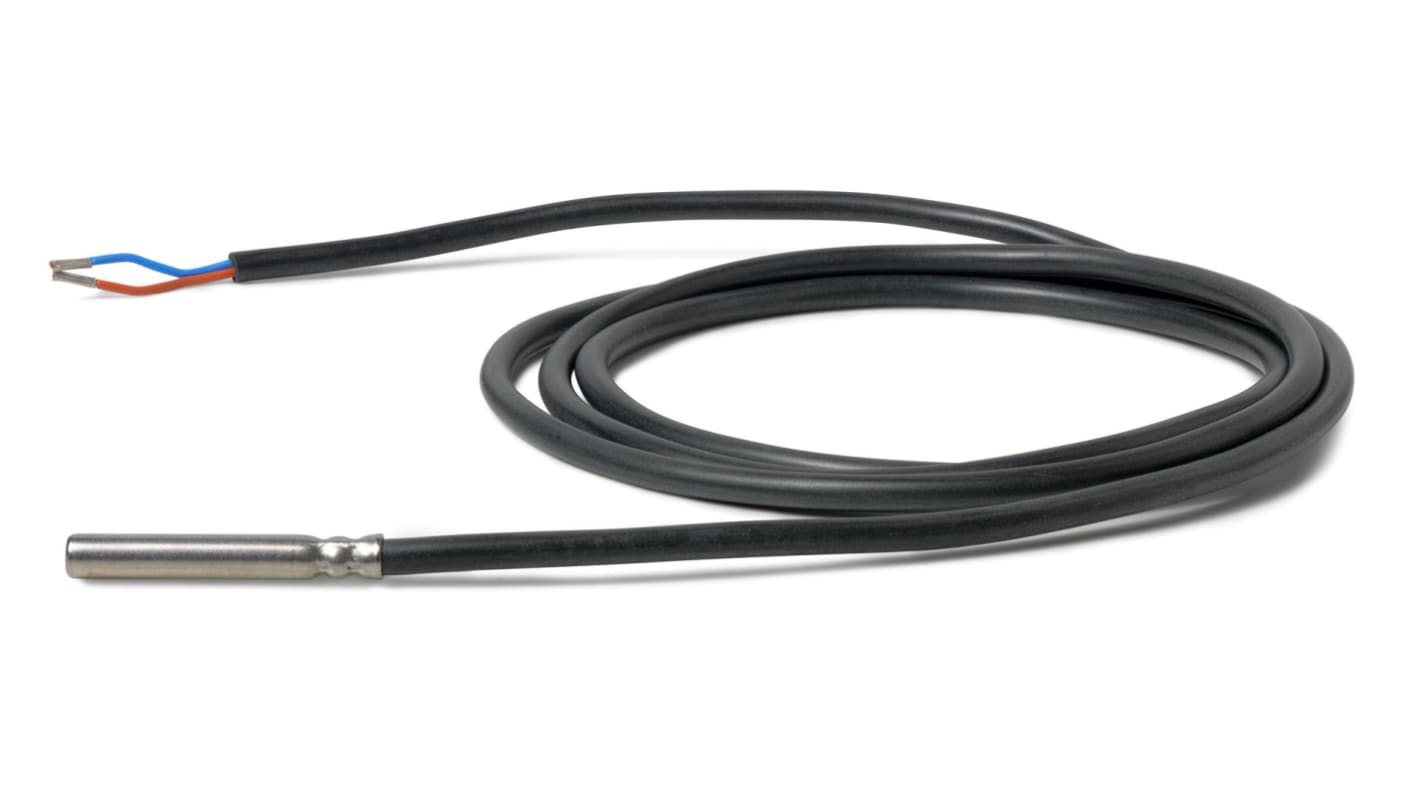

Termistore PTC Siemens BPZ:QAP21.3, sensore di temperatura da -30 a +130 °C, protezione IP65, materiale silicone.

Siemens Siemens - BPZ:QAP21.3

€54,00

Ordinabile al produttore

Termistore PTC Siemens BPZ:QAP2012.150 per monitoraggio temperatura, -30°C a +130°C, installazione semplice.

Siemens Siemens - BPZ:QAP2012.150

€42,00

Ordinabile al produttore

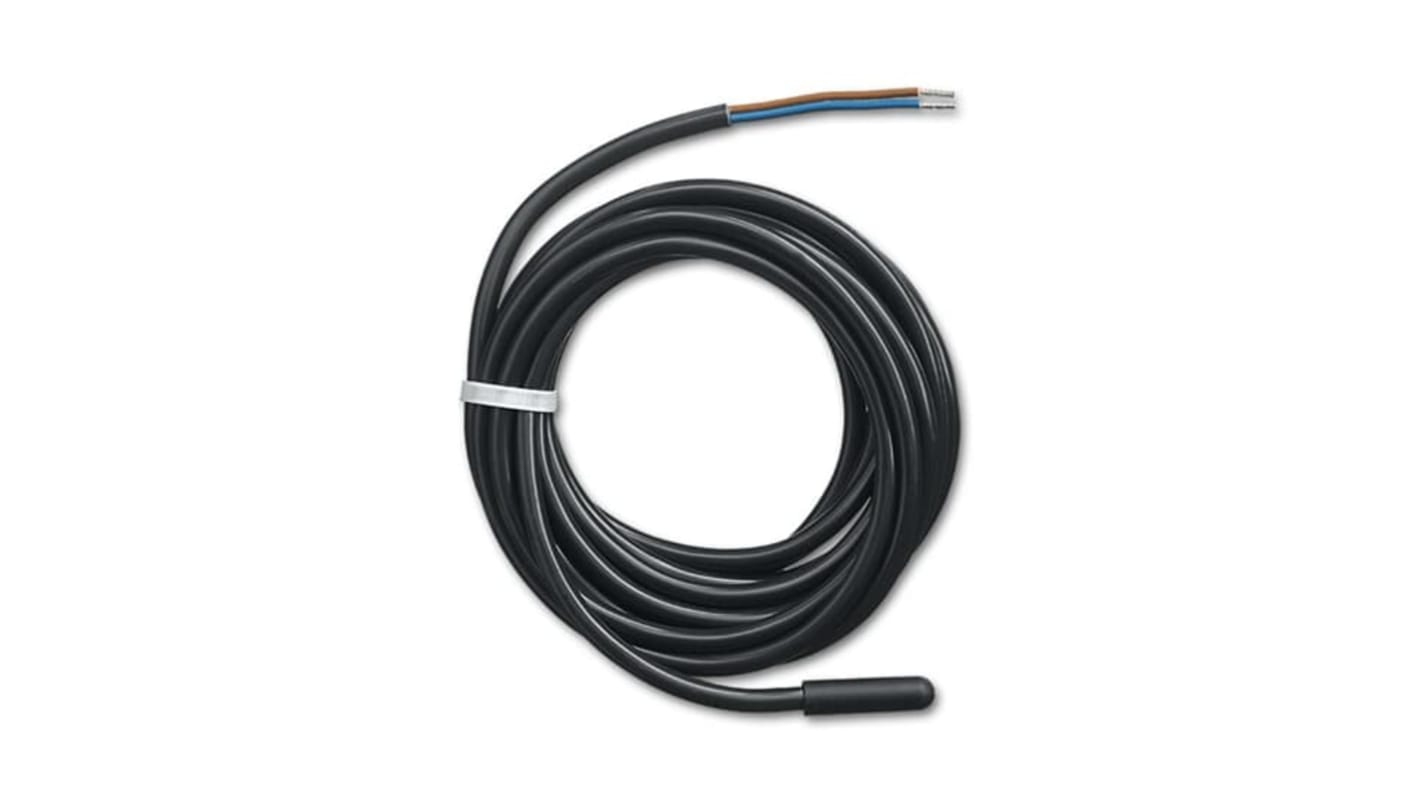

Sensore di temperatura NTC 10 kohm ABB 2CKA006220A0721, cavo H03 VV-F lungo 4 m, per installazione remota.

ABB ABB - 2CKA006220A0721

€42,00

Ordinabile al produttore

Cos'è un termistore e come funziona

Un termistore è un resistore la cui resistenza elettrica varia in modo significativo e misurabile al variare della temperatura. A differenza delle termoresistenze RTD, che utilizzano metalli conduttori come il platino, i termistori sono realizzati con materiali semiconduttori ossidici che producono variazioni di resistenza molto più ampie per ogni grado di variazione termica. Questo li rende sensori di temperatura ad alta sensibilità, particolarmente indicati quando si richiede una risposta rapida e una lettura precisa in un intervallo di temperatura definito. I termistori rientrano nella categoria sensori di temperatura del catalogo Elexonik, all'interno della struttura Sensori.

Termistori NTC: il sensore per la misurazione di precisione

I termistori NTC (Negative Temperature Coefficient) diminuiscono la propria resistenza all'aumentare della temperatura. Sono la tipologia più diffusa nelle applicazioni di misura e monitoraggio termico industriale: la loro curva resistenza/temperatura, descritta dal parametro Beta (B), consente di calcolare con precisione la temperatura in un determinato range operativo a partire dal valore di resistenza letto dal circuito di acquisizione. Vengono impiegati nel monitoraggio degli avvolgimenti di motori elettrici, nel controllo termico di alimentatori switching, nella supervisione di quadri elettrici e come sonde di ingresso per trasmettitori di temperatura e termoregolatori PID.

Termistori PTC: protezione termica e limitazione di corrente

I termistori PTC (Positive Temperature Coefficient) mostrano un comportamento opposto: la loro resistenza aumenta bruscamente quando la temperatura supera una soglia critica detta temperatura di Curie. Questa caratteristica li rende dispositivi di protezione efficaci contro sovracorrenti e sovratemperature. In ambito industriale sono utilizzati come elementi di protezione termica integrati negli avvolgimenti dei motori elettrici, come limitatori della corrente di spunto all'accensione di apparecchiature, e come elementi riscaldanti auto-regolanti in applicazioni che richiedono un controllo termico passivo. Il catalogo Elexonik include anche dispositivi per la protezione motori e elementi riscaldanti complementari ai termistori PTC.

Come scegliere il termistore corretto per la tua applicazione

La selezione di un termistore richiede la verifica di una sequenza di parametri tecnici specifici. Procedere senza averli identificati con precisione porta quasi sempre a errori di compatibilità o a misure inaffidabili. Il team Elexonik affianca manutentori e responsabili acquisti in questo processo, verificando la correttezza della scelta prima di processare l'ordine.

Criteri operativi di selezione

Tipo NTC o PTC: verifica innanzitutto la funzione che il termistore deve svolgere nell'impianto. Se serve per misurare o monitorare la temperatura, la scelta è un NTC. Se serve per proteggere un componente da sovratemperature o limitare la corrente di spunto, la scelta è un PTC.
Range di temperatura operativo: controlla qual è l'intervallo di temperatura reale in cui il sensore deve lavorare nell'impianto. I termistori NTC sono tipicamente indicati per range definiti e non troppo ampi; se il range supera i limiti del componente selezionato, la misura diventa inaffidabile.
Resistenza nominale a 25 °C: identifica il valore di resistenza nominale richiesto dal circuito di acquisizione a cui il termistore si interfaccia. I valori più comuni in ambito industriale sono 2252 Ohm, 5 kOhm, 10 kOhm e 100 kOhm. Questo valore deve essere compatibile con il PLC, il trasmettitore o la scheda di acquisizione già installata.
Parametro Beta (valore B): per i termistori NTC, verifica il valore B del componente (tipicamente espresso come B25/85 o B25/100). Questo parametro descrive la curva resistenza/temperatura e deve corrispondere a quello atteso dal sistema di calcolo o dal trasmettitore a cui il sensore è collegato. Un valore B errato produce errori di misura sistematici che non sono immediatamente riconoscibili senza una verifica strumentale.
Tolleranza e classe di precisione: stabilisci qual è la tolleranza di misura accettabile per la tua applicazione. Per processi industriali che richiedono accuratezza elevata (es. controllo di qualità termico, processi chimici), tolleranze pari a ±0,1 °C o ±0,2 °C sono necessarie. Per applicazioni di protezione o monitoraggio generale, tolleranze nell'ordine di ±1% possono essere sufficienti.
Formato fisico e tipo di incapsulamento: assicurati che il formato del termistore sia compatibile con il punto di installazione. I termistori a perla con rivestimento epossidico sono indicati per applicazioni su circuito; le sonde con guaina in acciaio inox sono adatte all'immersione in liquidi o ad ambienti aggressivi; i formati a vite o a flangia si adattano a installazioni su condotte o superfici metalliche.
Fattore di dissipazione e auto-riscaldamento: verifica il fattore di dissipazione del componente (espresso in mW/°C) rispetto alla corrente di eccitazione prevista dal circuito di misura. Una corrente eccessiva genera un auto-riscaldamento del componente che introduce un errore sistematico sulla misura. Questo aspetto è critico soprattutto in ambienti con scarsa ventilazione o in applicazioni di alta precisione.

Termistore o termoresistenza RTD: quando scegliere quale

Una domanda ricorrente in fase di selezione riguarda la scelta tra termistore NTC e termoresistenza RTD. I due sensori operano su principi diversi e ciascuno ha un ambito d'uso in cui è la scelta corretta.

I termistori NTC offrono una sensibilità molto superiore alle RTD: producono variazioni di resistenza significativamente più ampie per ogni grado di variazione termica, il che li rende ideali quando serve una risposta rapida o una misura precisa in un range di temperatura limitato. Hanno dimensioni ridotte, costo contenuto e un tempo di risposta generalmente inferiore rispetto alle RTD. Il loro principale limite è la non linearità della curva resistenza/temperatura, che richiede una linearizzazione software nel sistema di acquisizione.

Le termoresistenze RTD, tipicamente in platino (Pt100 o Pt1000), offrono una curva molto più lineare e una precisione elevata su un range di temperatura ampio. Sono la scelta standard per applicazioni che richiedono misure accurate su range estesi, anche se comportano un costo e una complessità di interfacciamento superiori. Se l'applicazione richiede misure nell'arco di pochi decine di gradi con alta sensibilità, il termistore NTC è spesso la soluzione più efficiente ed economica.

Errori frequenti nella selezione e sostituzione dei termistori

Un errore ricorrente che si presenta nelle richieste di sostituzione riguarda la mancata verifica del parametro Beta. Chi ordina un termistore NTC in sostituzione di uno guasto spesso si limita a verificare la resistenza nominale a 25 °C senza confrontare il valore B con quello del componente originale. Se i due valori non coincidono, il sistema di misura calcola temperature errate all'interno del range operativo, producendo errori che in alcuni casi non vengono rilevati immediatamente perché la lettura a temperatura ambiente risulta apparentemente corretta.

Un secondo caso critico riguarda i termistori PTC integrati negli avvolgimenti dei motori elettrici: quando il motore arriva in riparazione, la documentazione tecnica originale spesso non specifica con precisione la temperatura di Curie del componente installato. Sostituire il termistore PTC con uno di temperatura di Curie diversa significa spostare la soglia di intervento della protezione termica, con rischio di intervento prematuro o, al contrario, di mancata protezione in caso di sovratemperatura reale. Quando un cliente ci contatta per la sostituzione di un termistore PTC su un motore, la prima informazione che chiediamo è la scheda tecnica originale del componente o, in alternativa, la temperatura di intervento dichiarata dal costruttore del motore.

Elexonik supporta la gestione di sostituzioni complesse, inclusi codici fuori produzione o componenti difficilmente reperibili sul mercato standard. Il team verifica la compatibilità tecnica del sostituto prima di confermare l'ordine.

Applicazioni industriali dei termistori NTC e PTC

Monitoraggio e controllo di processo

I termistori NTC sono componenti standard nei sistemi di monitoraggio termico di quadri elettrici, inverter e drive per motori. In questi contesti vengono collegati direttamente agli ingressi analogici dei PLC o ai trasmettitori di temperatura, consentendo al sistema di controllo di rilevare sovratemperature e attivare allarmi o azioni di protezione in modo automatico. Vengono inoltre impiegati nel controllo di processi di riscaldamento e raffreddamento industriali, dove la risposta rapida e la sensibilità elevata sono requisiti primari.

Protezione termica di motori e alimentatori

I termistori PTC trovano applicazione diffusa come dispositivi di protezione termica integrati negli avvolgimenti dei motori elettrici, nei trasformatori e negli alimentatori industriali. Grazie alla variazione brusca di resistenza al superamento della temperatura di Curie, interrompono o limitano la corrente in modo autonomo senza richiedere logiche di controllo esterne. Sono utilizzati anche come limitatori della corrente di spunto all'accensione di apparecchiature a capacità elevata, un'applicazione in cui la protezione deve intervenire in modo immediato e affidabile.

Sistemi HVAC e controllo ambientale

In impianti di condizionamento, ventilazione e controllo ambientale, i termistori NTC vengono impiegati come sonde di ingresso per i sistemi di regolazione della temperatura. La loro velocità di risposta li rende preferibili alle RTD in applicazioni dove le variazioni termiche sono rapide e frequenti, come nei sistemi di raffreddamento di macchinari o nei circuiti di controllo di camere termostatiche.

Rilevamento di livello e applicazioni speciali

Un'applicazione meno comune ma consolidata dei termistori NTC è il rilevamento del livello di liquidi basato sulla differenza di dissipazione termica: il sensore immerso in liquido dissipa il calore in modo diverso rispetto al sensore esposto all'aria, producendo una variazione di resistenza misurabile. Questa tecnica viene utilizzata in serbatoi industriali e in applicazioni dove i sensori di livello tradizionali presentano limitazioni di compatibilità chimica o costruttiva.

Compatibilità, accessori e componenti correlati

Il termistore non lavora mai da solo: per funzionare correttamente richiede un circuito di eccitazione con corrente controllata, un sistema di acquisizione del segnale e, nella maggior parte delle applicazioni industriali, un trasmettitore o un convertitore di segnale che trasformi il valore di resistenza in un segnale standard (4-20 mA o 0-10 V) compatibile con il PLC o il sistema di controllo a valle.

Gli accessori per il controllo della temperatura disponibili a catalogo includono i componenti di interfacciamento e supporto necessari. Per applicazioni che richiedono la regolazione attiva della temperatura, il termistore si integra tipicamente con un termoregolatore PID o con un modulo di ingresso analogico del PLC. Per applicazioni di protezione termica sui motori, i termistori PTC si abbinano ai relè di protezione termica e ai dispositivi inclusi nelle famiglie di controllo motori.

Dal punto di vista normativo, i termistori per la protezione termica dei motori elettrici devono rispettare la norma IEC 60738 per i termistori PTC e la IEC 60539 per i termistori NTC. Per i motori con protezione termica integrata, la norma IEC 60034-11 definisce le classi di protezione termica e i requisiti del dispositivo di rilevamento della temperatura. La conformità a questi standard è un criterio che Elexonik verifica nella selezione dei brand presenti a catalogo.

Brand disponibili per termistori industriali

Jumo - Specializzata nella misura e nel controllo della temperatura industriale, Jumo propone termistori NTC e sonde temperatura con un'ampia gamma di formati e classi di precisione, indicati per applicazioni in processi chimici, alimentari e HVAC. I prodotti Jumo sono ordinabili con documentazione tecnica completa e supporto alla verifica di compatibilità con sistemi di acquisizione esistenti.
WIKA - WIKA è un riferimento consolidato nella misura di temperatura e pressione industriale. Le sonde a termistore WIKA sono progettate per ambienti severi, con soluzioni in acciaio inox per l'immersione in liquidi e varianti per impianti con requisiti di tenuta elevata. Disponibili a catalogo con tempi di consegna definiti tramite corriere espresso.

Domande frequenti sui termistori per automazione industriale

Qual è la differenza tra un termistore NTC e un termistore PTC?

La differenza fondamentale riguarda il comportamento della resistenza al variare della temperatura. Un termistore NTC (Negative Temperature Coefficient) diminuisce la propria resistenza all'aumentare della temperatura: è la tipologia usata per misurare la temperatura con precisione in un range definito. Un termistore PTC (Positive Temperature Coefficient) aumenta bruscamente la propria resistenza al superamento di una temperatura critica detta temperatura di Curie: viene utilizzato come dispositivo di protezione termica su motori, avvolgimenti e circuiti di alimentazione, o come limitatore della corrente di spunto all'accensione di apparecchiature.

Come si sceglie il termistore NTC corretto per interfacciarsi con un PLC o un trasmettitore già installato?

Per selezionare il termistore NTC compatibile con un sistema di acquisizione esistente occorre verificare tre parametri: la resistenza nominale a 25 °C (il valore che deve corrispondere a quello atteso dall'ingresso del PLC o del trasmettitore, tipicamente 2252 Ohm, 5 kOhm o 10 kOhm), il parametro Beta (valore B, come B25/85 o B25/100, che descrive la curva resistenza/temperatura e deve coincidere con quello configurato nel firmware del sistema di acquisizione) e la tolleranza di classe. Una discrepanza nel valore B produce errori di misura sistematici che non emergono immediatamente a temperatura ambiente ma diventano evidenti alle temperature di lavoro. Se hai dubbi sulla compatibilità, il team tecnico Elexonik può verificare i parametri prima di confermare l'ordine.

Cosa succede se il fattore di dissipazione del termistore è sottostimato rispetto alla corrente di eccitazione?

Se la corrente di eccitazione che attraversa il termistore supera quanto il componente riesce a dissipare nell'ambiente di installazione, si genera un fenomeno di auto-riscaldamento (self-heating): il componente si scalda autonomamente a causa della potenza dissipata, producendo una lettura di temperatura superiore a quella reale del mezzo da misurare. Questo errore è sistematico e può essere significativo in ambienti con scarsa ventilazione o in applicazioni ad alta precisione. Prima di finalizzare la scelta, occorre verificare che il fattore di dissipazione del termistore (espresso in mW/°C) sia adeguato alla corrente prevista dal circuito di misura.

Elexonik supporta la sostituzione di termistori fuori produzione o difficili da reperire?

Sì. Elexonik gestisce regolarmente richieste di sostituzione di termistori con codici fuori produzione o di difficile reperimento sul mercato standard. In questi casi il team tecnico verifica la compatibilità tecnica del componente sostitutivo - resistenza nominale, parametro Beta, tolleranza, formato fisico e temperatura di Curie per i PTC - prima di confermare la disponibilità. Per sostituzioni su motori o apparecchiature con protezione termica integrata, è utile fornire la scheda tecnica originale del componente o i dati di targa del costruttore. Puoi inviare la documentazione tramite la pagina contatti o direttamente via WhatsApp.

Ordina termistori NTC e PTC con supporto tecnico incluso

Elexonik lavora con installatori, manutentori e uffici acquisti che operano su impianti di automazione industriale e hanno bisogno di un fornitore che conosca i prodotti che vende. Per questa categoria, il supporto tecnico pre-vendita non è un optional: significa verificare insieme il codice esatto, confrontare le varianti disponibili, controllare la compatibilità con il sistema di acquisizione e confermare la scelta prima che l'ordine venga processato.

Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità del prodotto. Per i componenti che richiedono verifica tecnica preventiva o che riguardano sostituzioni su impianti in fermo, è possibile contattarci direttamente tramite la pagina contatti per ricevere assistenza prioritaria. Operiamo anche un servizio di riparazione e assistenza tecnica su componenti industriali, utile quando la sostituzione del termistore si inserisce in un intervento più ampio su un'apparecchiatura da verificare. I prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere il nostro approccio al settore, visita la pagina chi siamo.
