Blocchi contatto per interruttori rotanti

5 prodotti

Visualizzi 1 - 5 di 5 prodotti

Negli impianti industriali dove un interruttore rotativo o un commutatore a camme deve segnalare il proprio stato a un sistema di controllo, interbloccare un circuito ausiliario o abilitare una funzione di supervisione, i blocchi contatto per interruttori rotanti sono il componente che rende possibile tutto questo. Si tratta di moduli aggiuntivi - meccanicamente accoppiati al corpo principale dell'interruttore - che moltiplicano le possibilità operative senza modificare il circuito principale. Elexonik li rende disponibili a catalogo con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi, selezionati tra i principali produttori del settore per affidabilità, compatibilità documentata e conformità alle normative applicabili. Il team tecnico è disponibile per verificare la compatibilità con l'interruttore già installato prima di confermare l'ordine.

La scelta del blocco contatto corretto dipende da più variabili: il costruttore e la serie dell'interruttore rotante o del commutatore a camme di riferimento, il numero di contatti necessari, il tipo di azionamento (istantaneo o a mantenimento), il grado di protezione richiesto dall'ambiente e la tensione nominale del circuito ausiliario. Elexonik supporta installatori, manutentori e responsabili acquisti nella navigazione di questi parametri, mettendo a disposizione un catalogo strutturato all'interno della categoria interruttori rotanti e componenti e un servizio di assistenza tecnica pre-vendita per i casi più articolati.

Visualizzi 1 - 5 di 5 prodotti

Cosa sono i blocchi contatto per interruttori rotanti e come funzionano

I blocchi contatto sono moduli ausiliari progettati per essere accoppiati meccanicamente a un interruttore rotativo o a un commutatore a camme. Non intervengono sul circuito di potenza dell'interruttore principale: il loro scopo è aggiungere uno o più contatti elettrici dedicati esclusivamente a funzioni di segnalazione, controllo, interblocco o retroazione verso un PLC o un sistema SCADA. Quando l'asse dell'interruttore ruota, il blocco contatto traduce quella posizione angolare in un'informazione elettrica disponibile sul circuito ausiliario.

Dal punto di vista costruttivo, i blocchi contatto per interruttori rotanti si dividono principalmente in due famiglie, differenti per principio di funzionamento. I blocchi a contatti striscianti garantiscono una lettura continua della posizione su tutto l'arco di rotazione, e sono preferiti nelle applicazioni dove è necessario monitorare posizioni intermedie o dove il ciclo di manovra è molto frequente. I blocchi a camme, invece, sono configurati per commutare in corrispondenza di angoli specifici, con un'ottima ripetibilità meccanica e una durata elevata nei cicli di commutazione. La scelta tra le due soluzioni deve partire dall'analisi del ciclo operativo dell'impianto, non solo dalla disponibilità del componente.

Blocchi contatto istantanei e a mantenimento: differenze operative

All'interno delle due famiglie principali, è necessario distinguere tra blocchi a contatto istantaneo e blocchi a mantenimento. I contatti istantanei commutano solo in corrispondenza del passaggio per una posizione angolare definita e ritornano alla posizione di riposo non appena l'azionamento supera quella soglia: sono usati tipicamente per funzioni di impulso, conteggio o segnalazione di transizione. I blocchi a mantenimento, invece, rimangono commutati fintanto che l'interruttore mantiene una determinata posizione: sono la scelta corretta per funzioni di abilitazione, interblocco o segnalazione di stato stabile. Confondere le due tipologie in fase di selezione è uno degli errori più frequenti che il team Elexonik verifica quando un cliente contatta il supporto tecnico per un blocco risultato non compatibile dopo l'installazione.

Blocchi contatto con funzione di sicurezza e lucchettaggio

Una terza categoria - sempre più richiesta negli impianti soggetti a procedure di lockout/tagout o alle prescrizioni della direttiva macchine - è quella dei blocchi contatto con funzione di sicurezza integrata. Questi moduli includono meccanismi che consentono di lucchettare l'interruttore rotante in una posizione specifica, impedendo manovre accidentali durante le attività di manutenzione. Il contatto ausiliario associato segnala al sistema di controllo che l'interruttore è bloccato, rendendo possibile l'integrazione con i circuiti di sicurezza. La conformità a IEC 60947-3 e la categoria di sicurezza richiesta dalla macchina sono i parametri da verificare prima di selezionare questa tipologia di blocco.

Come scegliere il blocco contatto giusto per interruttore rotante

La selezione corretta di un blocco contatto per interruttori rotanti richiede un percorso di verifica preciso, che parte sempre dall'interruttore installato o previsto in impianto. Di seguito i criteri operativi da seguire prima di procedere all'ordine.

Criteri di selezione tecnica

Verifica la compatibilità meccanica con l'interruttore di riferimento: ogni blocco contatto è progettato per accoppiarsi con uno specifico corpo interruttore. Controlla il costruttore, la serie e il codice dell'interruttore rotante o del commutatore a camme già installato. Un blocco contatto non compatibile meccanicamente non può essere adattato sul campo.
Determina il numero di poli e di contatti necessari: stabilisci quanti circuiti ausiliari devono essere gestiti in parallelo. Un singolo blocco può offrire da 1 a 4 contatti, e in alcune serie è possibile impilare più blocchi sullo stesso asse.
Definisci il tipo di contatto richiesto: contatto normalmente aperto (NA), normalmente chiuso (NC) o combinazione di entrambi, in funzione della logica del circuito di controllo.
Controlla la tensione nominale e la corrente nominale del circuito ausiliario: verifica che i valori nominali del blocco siano compatibili con la tensione di controllo usata nell'impianto (tipicamente 24 V DC o 230 V AC) e con la corrente massima del circuito. Sottodimensionare la corrente nominale porta a usura precoce dei contatti.
Valuta il grado di protezione IP necessario: in ambienti con presenza di polvere, umidità o agenti chimici, verifica che il blocco contatto garantisca almeno il grado di protezione IP54 o superiore, secondo la classificazione IEC 60529.
Distingui tra azionamento istantaneo e a mantenimento: come descritto in precedenza, la logica applicativa determina quale tipologia sia corretta. Non basare la scelta sulla disponibilità immediata del componente.
Verifica la frequenza di manovra prevista: per cicli di commutazione molto frequenti, controlla la durata elettrica e meccanica dichiarata dal costruttore. I blocchi a contatti striscianti tendono a degradarsi più rapidamente in condizioni di alta frequenza rispetto ai blocchi a camme.

Applicazioni tipiche dei blocchi contatto per interruttori rotanti

I blocchi contatto per interruttori rotanti trovano impiego in tutti i contesti in cui un interruttore rotativo o un commutatore a camme deve dialogare con un sistema di controllo esterno. Le applicazioni più frequenti riguardano:

Quadri elettrici e armadi di controllo

All'interno dei quadri elettrici industriali, i blocchi contatto vengono montati sui interruttori rotativi di commutazione rete/generatore, sugli interruttori di sezionamento macchina o sulle combinazioni di selettore a chiave. La segnalazione della posizione verso il PLC consente di bloccare automaticamente sequenze di avviamento quando l'interruttore non è nella posizione corretta, evitando avviamenti intempestivi o danneggiamenti all'impianto.

Automazione di processi industriali e controllo motori

Nei sistemi di controllo motori, i commutatori a camme con blocchi contatto integrati sono usati per gestire i circuiti di segnalazione e supervisione. Il blocco contatto traduce la posizione del commutatore - avanti, indietro, velocità 1, velocità 2 - in segnali elettrici leggibili dal sistema di controllo, rendendo possibile la gestione automatizzata degli stati macchina senza cablaggi aggiuntivi sul circuito di potenza.

Macchine utensili e sistemi di sicurezza

Nelle macchine utensili e nei sistemi che richiedono procedure di lockout, i blocchi contatto con funzione di lucchettaggio garantiscono che l'interruttore rimanga bloccato nella posizione di sicurezza durante gli interventi di manutenzione. La segnalazione elettrica associata si integra con i circuiti di sicurezza macchina, in conformità con i requisiti della norma ISO 13849 e della categoria di sicurezza applicabile.

Compatibilità, accessori e ricambi correlati

La corretta gestione di questa famiglia di componenti richiede attenzione particolare alla compatibilità con i componenti già installati e alla disponibilità dei ricambi nel tempo.

Componenti da verificare prima dell'ordine

Il primo elemento da verificare è sempre la compatibilità meccanica del blocco contatto con il corpo dell'interruttore o del commutatore. Molti costruttori - tra cui Siemens, Schneider Electric e ABB - hanno serie specifiche di blocchi contatto progettati per l'accoppiamento esclusivo con le proprie famiglie di prodotto. Un blocco contatto Siemens della serie 3LD non è meccanicamente intercambiabile con un blocco della stessa categoria prodotto da un altro costruttore, anche se le prestazioni elettriche nominali coincidono.

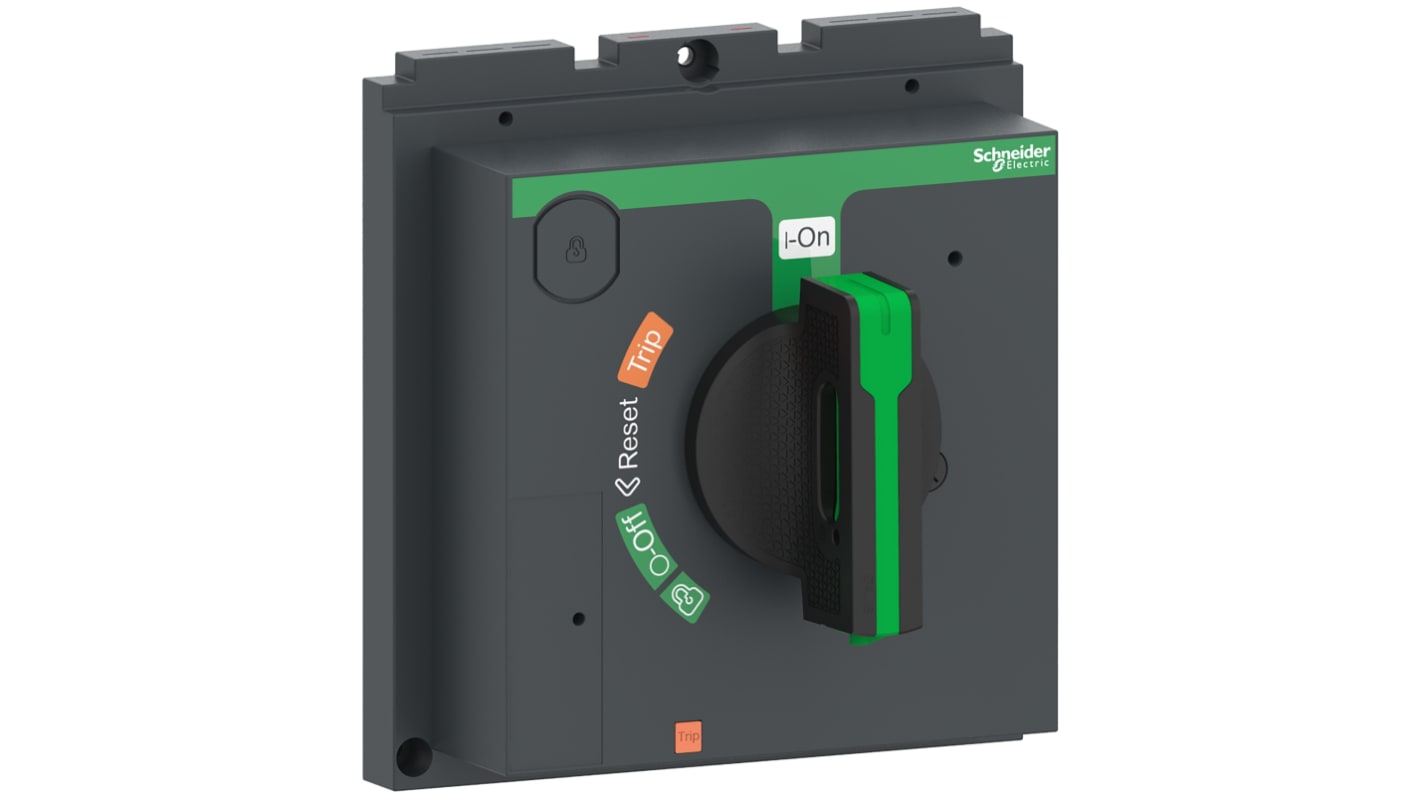

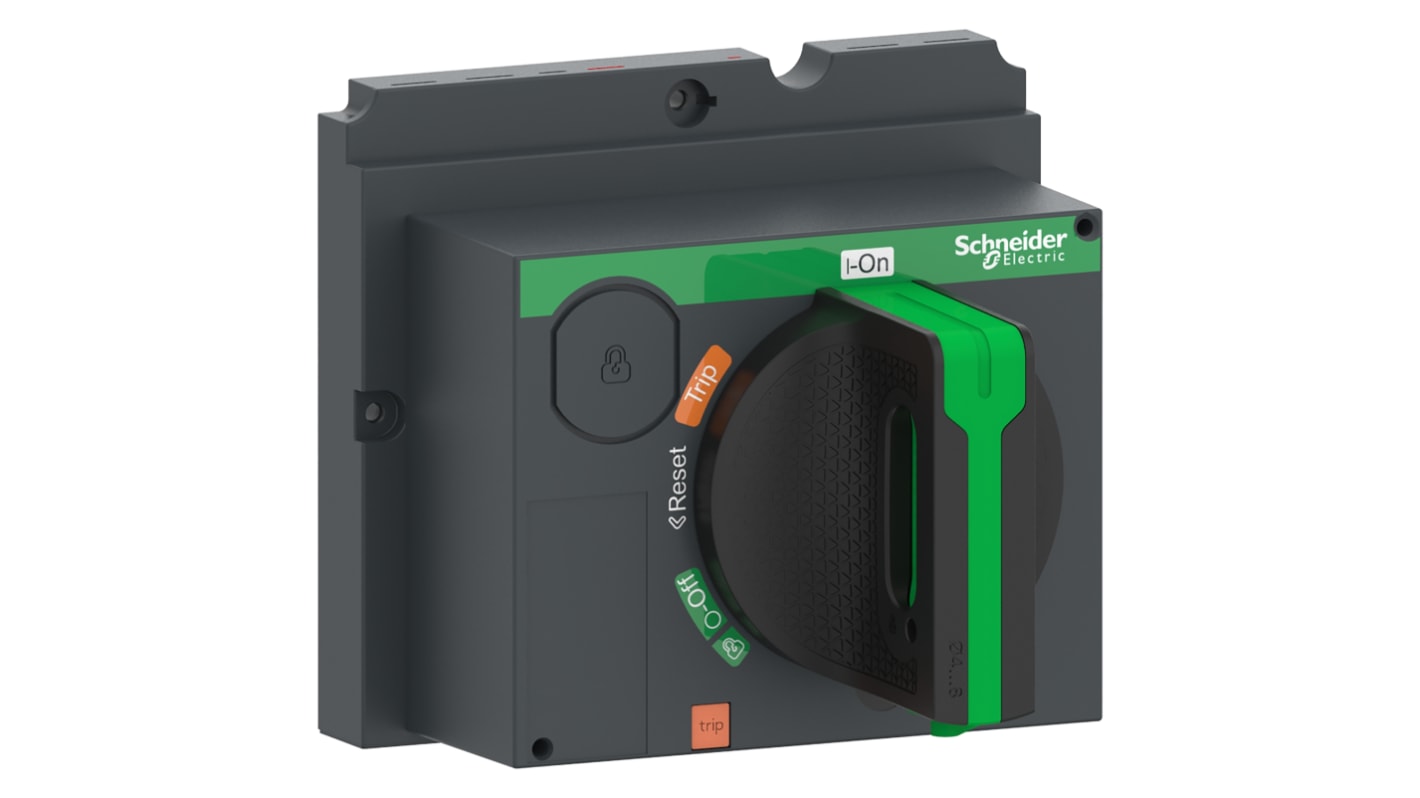

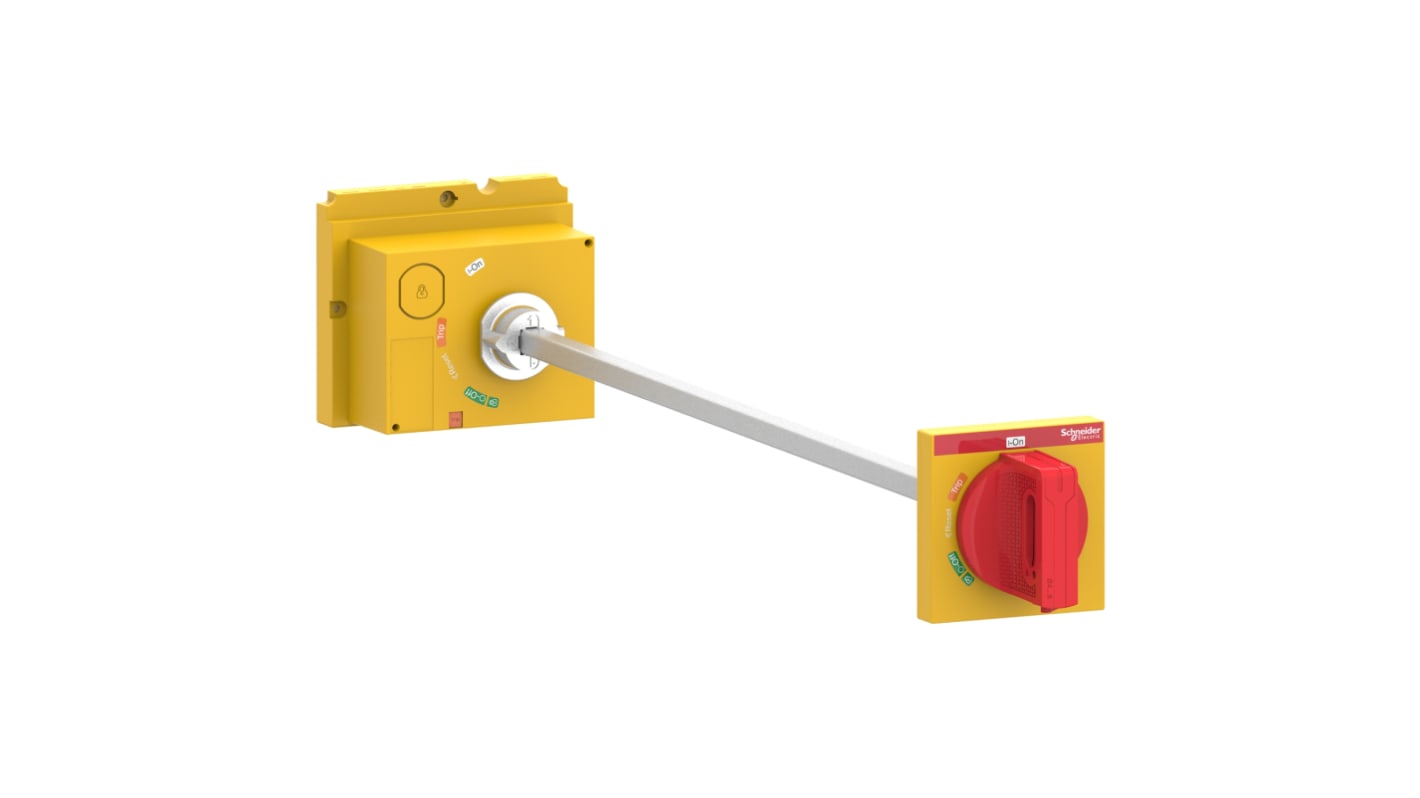

In abbinamento ai blocchi contatto, è spesso necessario verificare la disponibilità di manopole per interruttori rotanti compatibili, specialmente quando l'intervento riguarda la sostituzione completa dell'interruttore in un quadro esistente. La manopola deve essere compatibile sia con il corpo dell'interruttore sia con il blocco contatto accoppiato, per garantire la corretta trasmissione del movimento angolare.

Ricambi fuori produzione e gestione degli equivalenti

Un problema ricorrente che il team Elexonik si trova ad affrontare riguarda la sostituzione di blocchi contatto appartenenti a serie ormai fuori produzione. In questi casi, la prima operazione è verificare se il costruttore originale ha dichiarato un codice sostituto compatibile meccanicamente con il corpo dell'interruttore esistente. Quando questo dato non è disponibile nella documentazione pubblica, il team effettua una verifica incrociata tra le schede tecniche delle serie equivalenti, prima di proporre al cliente una soluzione alternativa. Se hai un blocco contatto fuori produzione da sostituire, contatta il supporto tecnico Elexonik con il codice completo del componente da sostituire e il codice dell'interruttore su cui deve essere montato.

Per le applicazioni che richiedono il monitoraggio di posizione in contesti più estesi, è utile verificare anche la disponibilità di blocchi contatto per finecorsa, che condividono logiche applicative simili ma sono progettati per una diversa tipologia di azionamento meccanico.

Normative e certificazioni applicabili

I blocchi contatto per interruttori rotanti sono soggetti alla norma IEC 60947-3, che definisce i requisiti per gli interruttori, i sezionatori, gli interruttori-sezionatori e le unità combinate fusibili, inclusi gli accessori ausiliari. La conformità a questa norma garantisce che il blocco contatto sia stato progettato e collaudato secondo criteri omogenei a quelli dell'interruttore principale, assicurando coerenza nelle prestazioni elettriche e meccaniche.

Per le applicazioni in ambienti con requisiti ambientali specifici, il grado di protezione degli involucri è definito dalla norma IEC 60529, che classifica la resistenza a polvere e liquidi tramite i codici IP. Per i contesti in cui il blocco contatto partecipa a un circuito di sicurezza macchina, occorre verificare anche la conformità ai requisiti di categoria della norma ISO 13849-1, che definisce le prestazioni di sicurezza in funzione della struttura del circuito e dell'affidabilità dei componenti. I prodotti disponibili a catalogo Elexonik sono selezionati per garantire disponibilità di documentazione tecnica aggiornata, incluse dichiarazioni di conformità e schede di sicurezza, elementi indispensabili per la corretta qualificazione del componente in impianto.

I brand disponibili per blocchi contatto per interruttori rotanti

Siemens - I blocchi contatto Siemens della serie 3LD e 3SE sono progettati per l'accoppiamento con le corrispondenti serie di interruttori e sezionatori Siemens, con versioni fino a IP65 per ambienti gravosi e varianti con funzione di segnalazione per quadri di distribuzione industriale. Disponibili a catalogo con documentazione tecnica completa e supporto pre-vendita per la verifica della compatibilità.

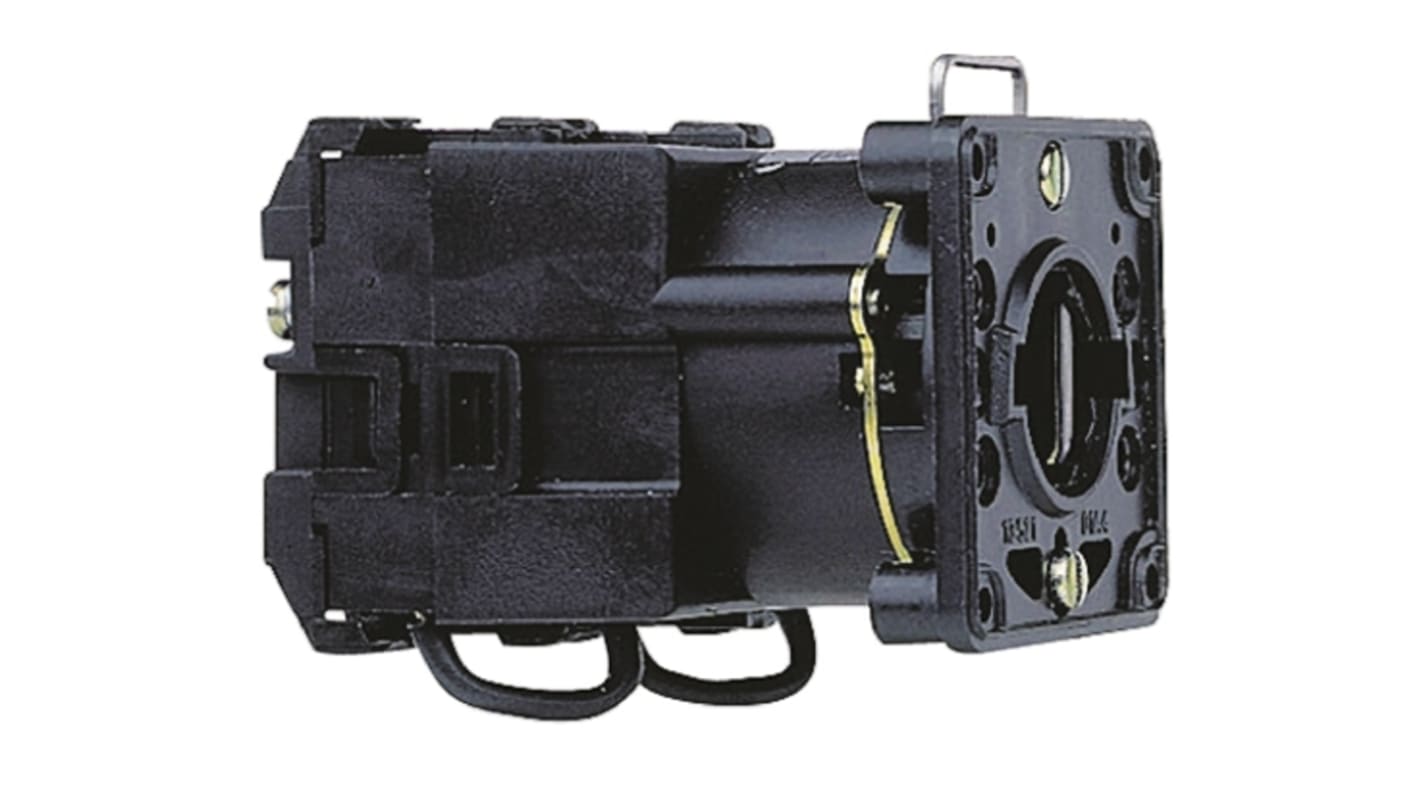

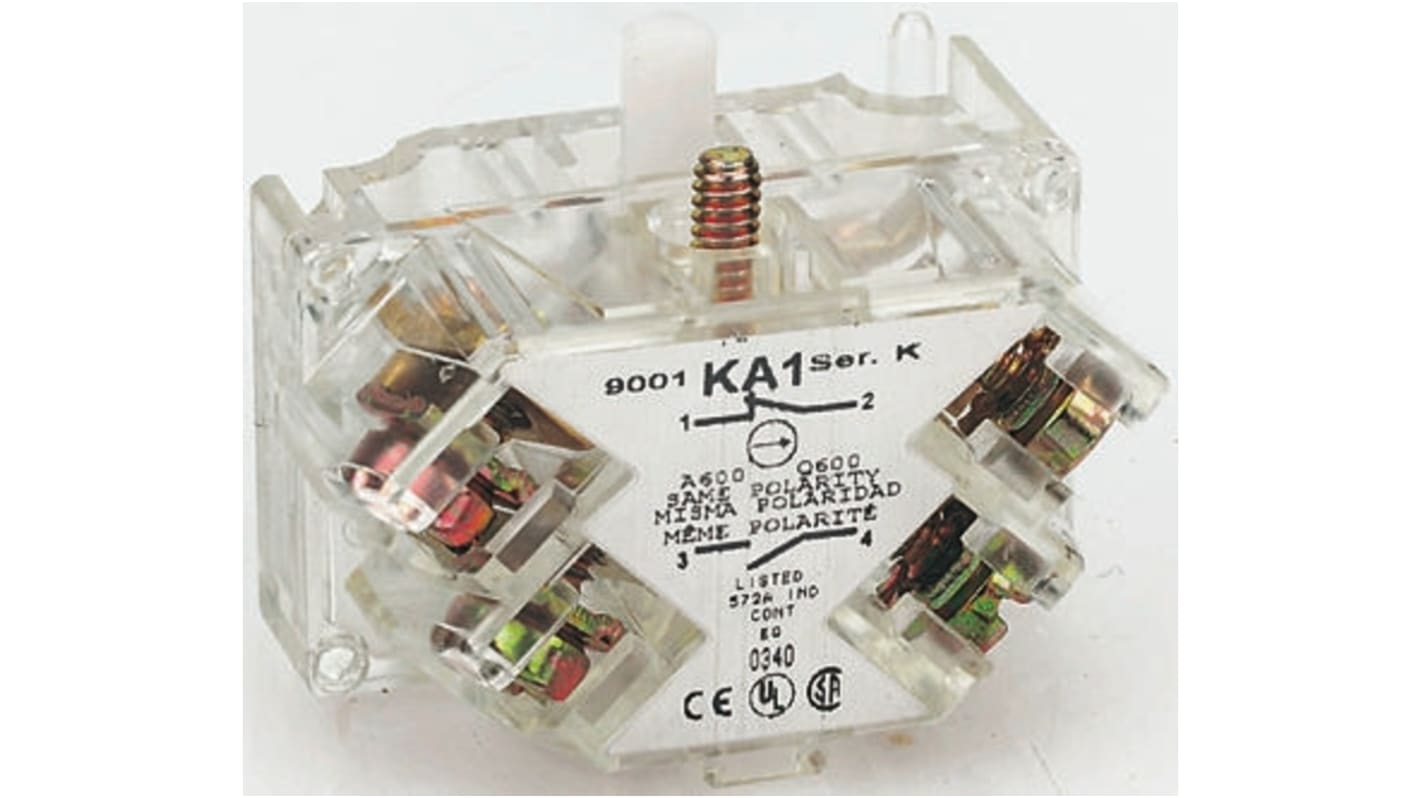

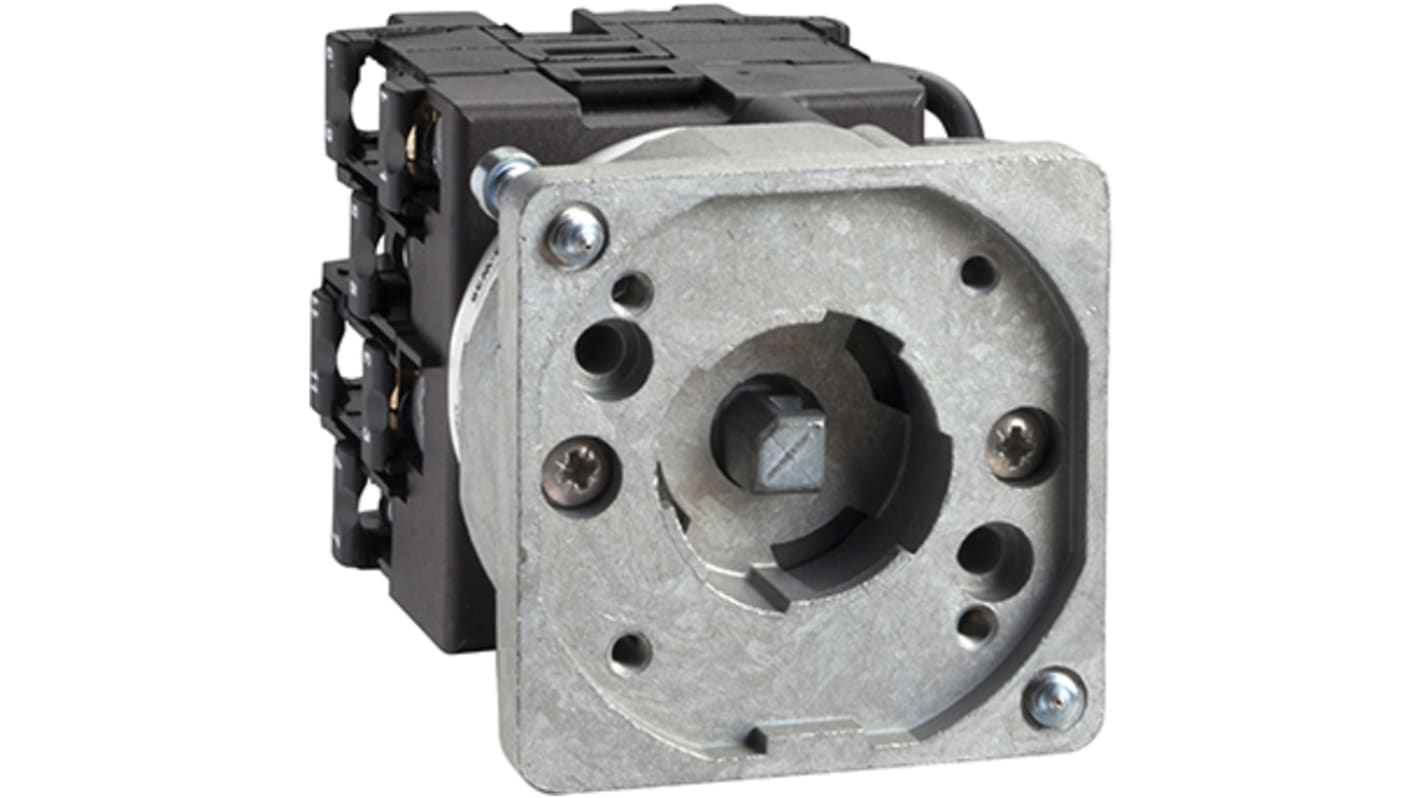

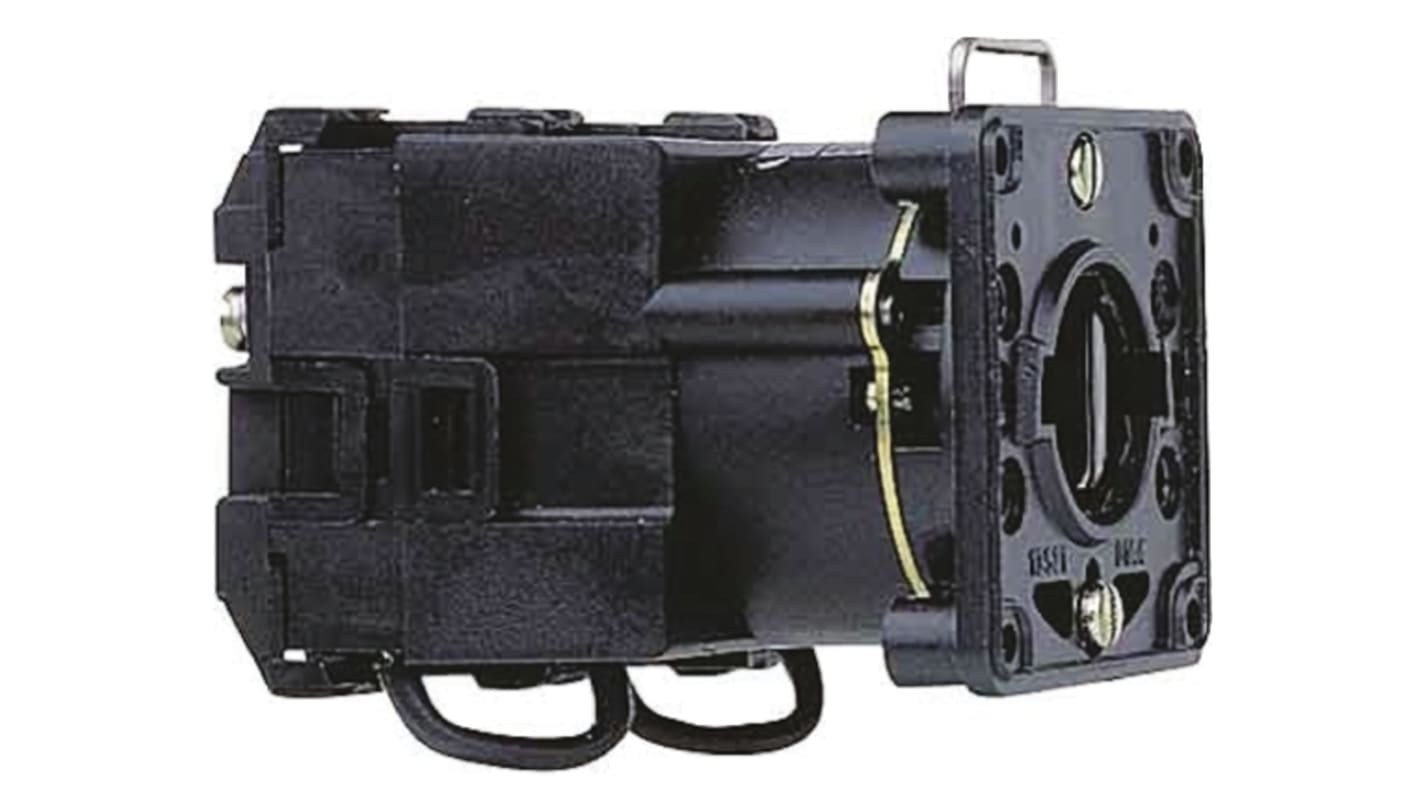

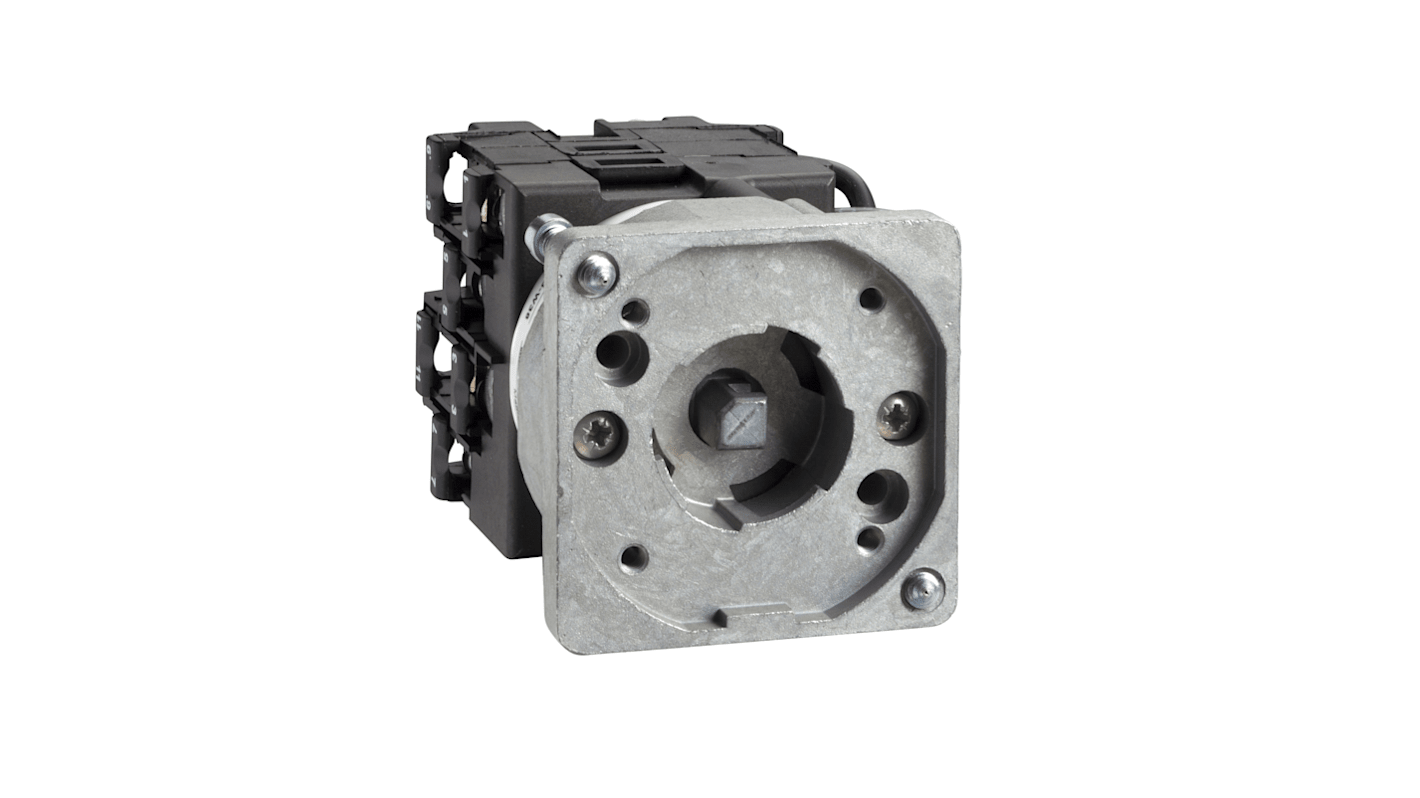

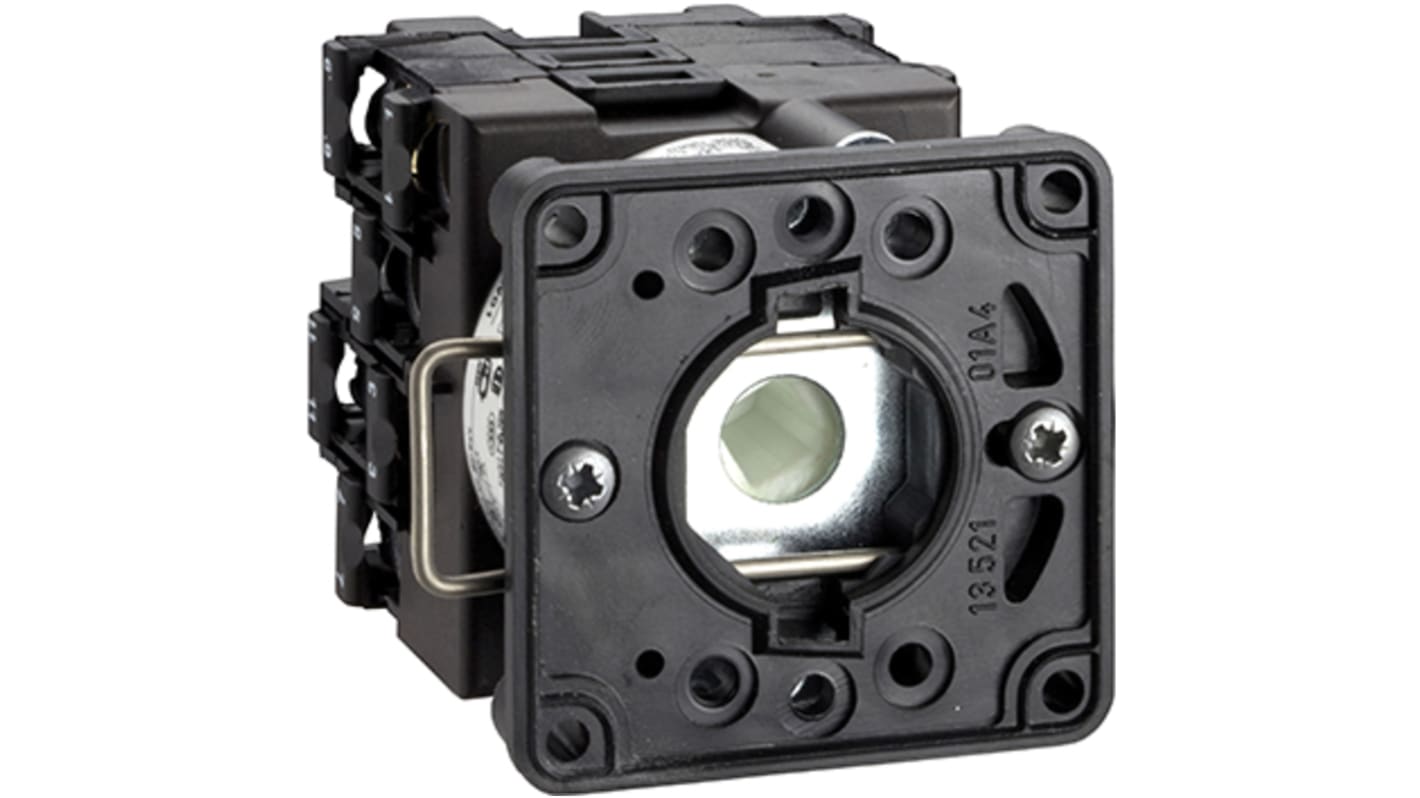

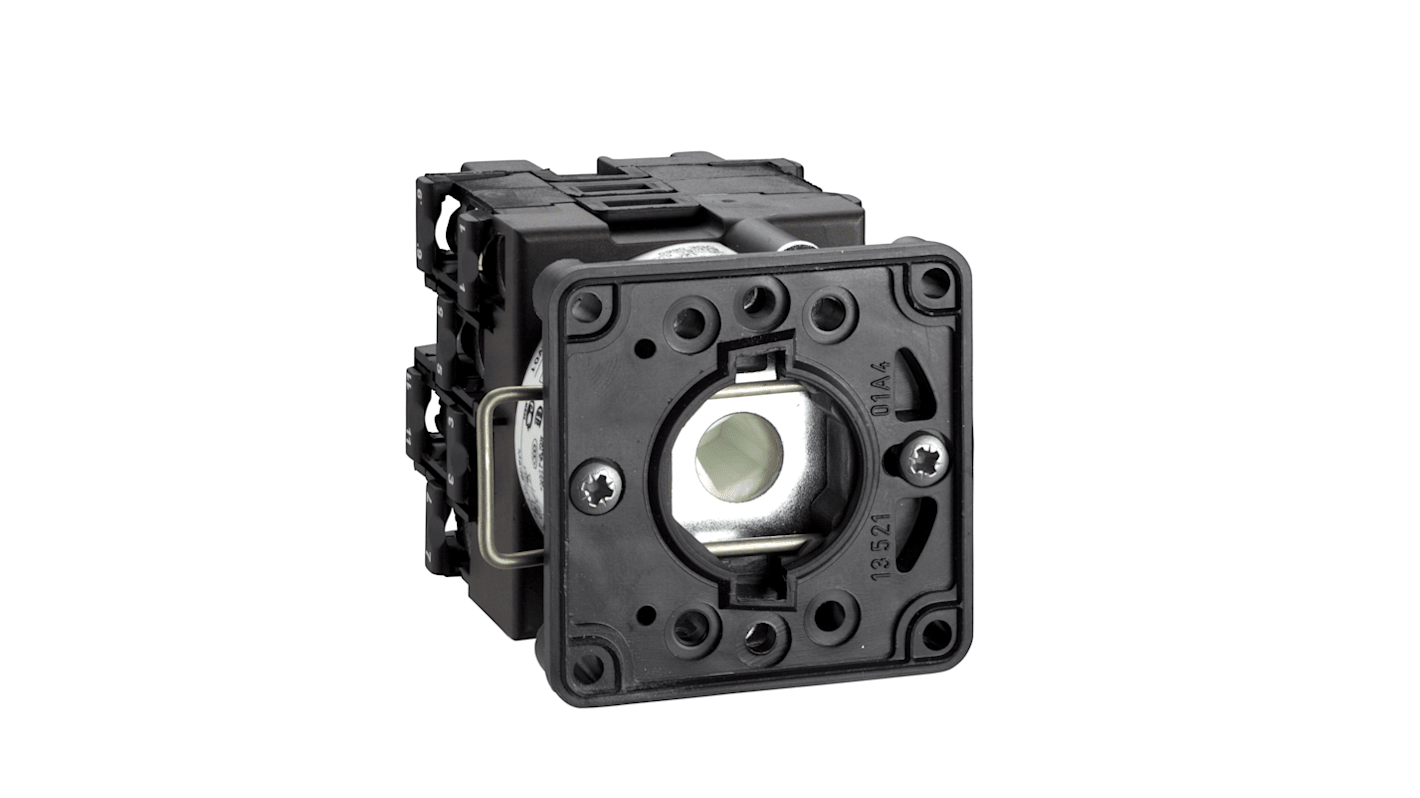

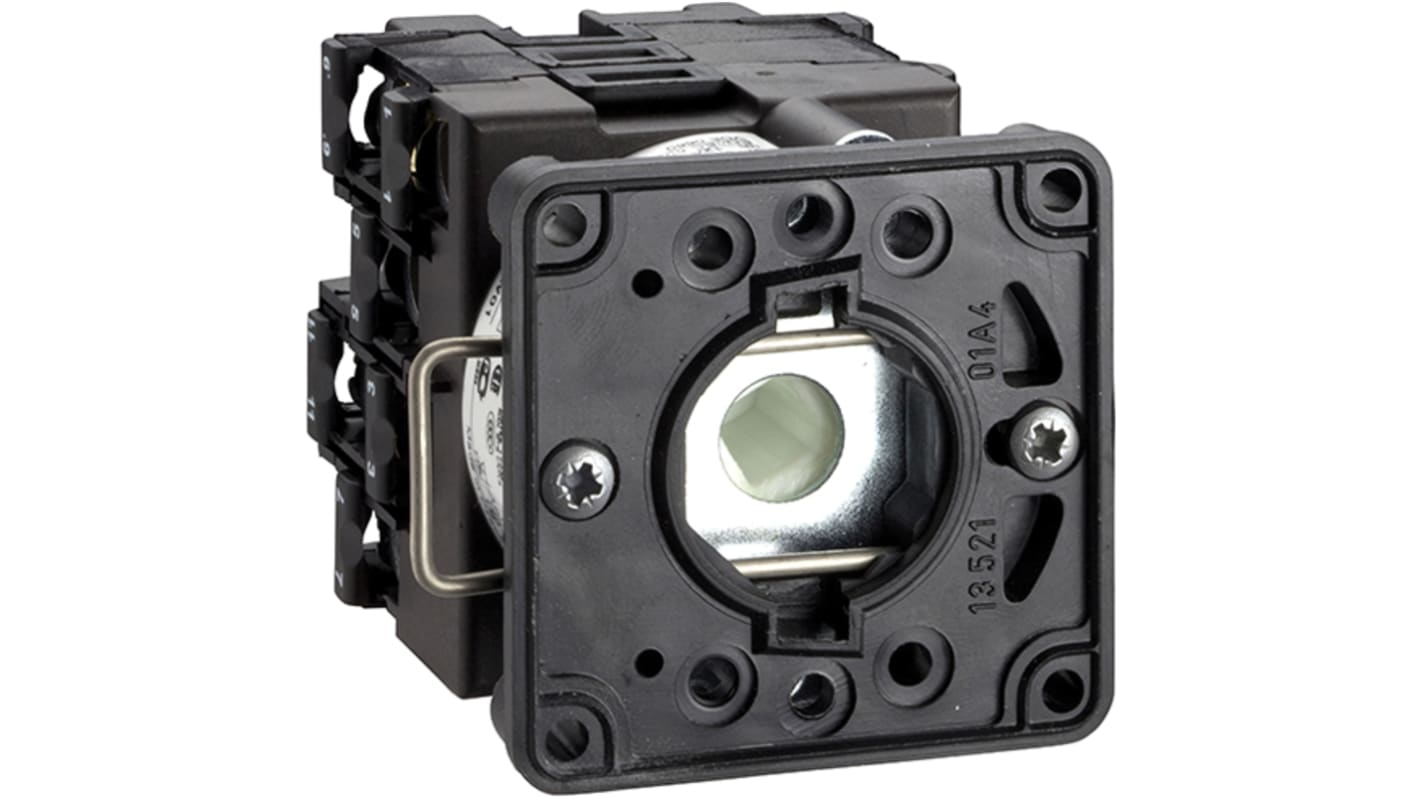

Schneider Electric - La gamma Schneider Electric comprende blocchi contatto per commutatori e interruttori rotativi della serie Harmony e Vario, con varianti NA, NC e combinazioni miste, adatte a circuiti ausiliari in corrente alternata e continua. Indicati per applicazioni di controllo e segnalazione su impianti di automazione di processo e quadri di manovra.
Lovato - Lovato propone blocchi contatto ausiliari per la propria gamma di interruttori rotativi e sezionatori, con versioni a uno o due contatti e certificazioni IEC 60947-3. Soluzione frequentemente richiesta da installatori e manutentori che gestiscono quadri con componentistica Lovato già installata, per cui il team Elexonik garantisce la verifica di compatibilità prima dell'evasione dell'ordine.
Saia-Burgess - Saia-Burgess è specializzata in interruttori rotativi e commutatori a camme per applicazioni industriali ad alta durabilità, con blocchi contatto progettati per cicli di manovra intensi e condizioni ambientali severe. Disponibili con varianti a contatti striscianti e a camme, adatte a impianti con requisiti di lunga vita operativa e frequenza di commutazione elevata.

Domande frequenti sui blocchi contatto per interruttori rotanti

Come si verifica la compatibilità di un blocco contatto con l'interruttore rotante già installato?

La verifica di compatibilità parte dal codice completo dell'interruttore rotante o del commutatore a camme installato. Con quel codice è possibile risalire alla serie di prodotto e identificare i blocchi contatto certificati come accessori ufficiali dal costruttore. Le sigle degli accessori compatibili sono riportate nelle istruzioni di installazione dell'interruttore o nel relativo catalogo tecnico. Se la documentazione non è disponibile o il prodotto è fuori produzione, il team Elexonik effettua la verifica incrociata tra schede tecniche prima di confermare l'ordine. Contatta il supporto tecnico con il codice dell'interruttore e il numero di contatti necessari.

Qual è la differenza tra un blocco contatto istantaneo e uno a mantenimento, e come scelgo quello corretto?

Un blocco a contatto istantaneo commuta solo nel momento in cui l'interruttore supera una determinata posizione angolare e ritorna alla posizione di riposo subito dopo: viene usato per segnali di impulso, conteggio cicli o avvisi di transizione. Un blocco a mantenimento resta commutato fintanto che l'interruttore si trova in una posizione specifica: è la scelta corretta per funzioni di abilitazione, interblocco o segnalazione di stato stabile. La scelta dipende dalla logica del circuito di controllo: se hai dubbi, descrivi la funzione che il contatto ausiliare deve svolgere e il team Elexonik ti indicherà la tipologia corretta prima dell'ordine.

Posso montare più blocchi contatto sullo stesso interruttore rotante?

In molte serie di interruttori rotativi e commutatori a camme è possibile impilare più blocchi contatto sullo stesso asse, fino al numero massimo indicato nelle specifiche del costruttore. Ogni blocco aggiuntivo aumenta il numero di circuiti ausiliari gestibili in parallelo. È necessario però verificare due condizioni: che il corpo dell'interruttore supporti fisicamente il numero di moduli desiderato, e che il momento torcente richiesto per l'azionamento rimanga entro i limiti operativi. Il catalogo Elexonik riporta le configurazioni ammesse per ciascuna serie disponibile.

Elexonik gestisce la sostituzione di blocchi contatto fuori produzione o difficili da reperire?

Sì. Quando un blocco contatto appartiene a una serie non più in produzione, il team Elexonik verifica la disponibilità di un codice sostituto ufficiale dichiarato dal costruttore. Se non esiste un sostituto diretto, si analizzano le opzioni di equivalenza tecnica tra serie compatibili, confrontando le dimensioni di accoppiamento, le prestazioni elettriche e la documentazione di conformità. In entrambi i casi, la compatibilità con l'interruttore già installato viene confermata prima di processare l'ordine. Per richiedere questa verifica, utilizza la pagina contatti o scrivi direttamente su WhatsApp.

Assistenza tecnica e spedizioni per blocchi contatto per interruttori rotanti

Chi lavora su impianti con interruttori rotativi e commutatori a camme sa che un blocco contatto sbagliato - anche di pochi millimetri nell'accoppiamento o con un tipo di azionamento non coerente con la logica del circuito - si traduce in tempo perso e in un ulteriore ordine di ricambio. Per questo Elexonik mette a disposizione un servizio di assistenza tecnica pre-vendita orientato proprio alla verifica preventiva: il team controlla la compatibilità del codice richiesto con l'interruttore di riferimento, confronta le varianti disponibili e, se necessario, propone alternative equivalenti documentate. Puoi raggiungere il team tecnico dalla pagina contatti oppure direttamente su WhatsApp per una risposta rapida.

Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità del prodotto. Per i componenti di ricambio urgenti, segnala la priorità in fase di contatto in modo che il team possa verificare la disponibilità in tempi rapidi. Elexonik offre anche un servizio di riparazione e assistenza tecnica su componenti industriali, inclusi interruttori rotativi e accessori correlati, pensato per supportare la gestione post-vendita in modo affidabile. La fornitura è coperta da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere l'azienda e il suo approccio al settore, puoi visitare la pagina chi siamo.
