Contatori
6 prodotti
Visualizzi 1 - 6 di 6 prodotti
Nei quadri di automazione industriale, la capacità di totalizzare consumi energetici, eventi discreti e ore di funzionamento non è un'opzione accessoria: è un requisito operativo che condiziona la pianificazione della manutenzione, la sub-fatturazione per reparto e la conformità ai sistemi di gestione energetica. Elexonik mette a disposizione di installatori, manutentori e responsabili acquisti un catalogo strutturato di contatori industriali - contatori di energia elettrica monofase e trifase, contatori di impulsi, totalizzatori e contaore - disponibili con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi e con assistenza tecnica pre-vendita per la verifica della configurazione corretta prima dell'ordine.
Questa categoria fa parte della struttura controllo processi, a sua volta inclusa nell'area Controllo e Automazione del catalogo Elexonik. Il team tecnico supporta i clienti nella lettura delle sigle prodotto, nella verifica del tipo di inserzione (diretta o tramite TA), nella selezione della classe di precisione richiesta dall'applicazione e nell'identificazione di equivalenti per modelli fuori produzione: un servizio pensato per chi non può permettersi di ricevere un componente sbagliato o di gestire tempi di fermo prolungati.
Le famiglie di contatori disponibili: energia, impulsi e ore di funzionamento
La categoria contatori industriali comprende tre famiglie distinte, con funzioni e criteri di selezione differenti. Conoscere la differenza prima di ordinare è il modo più diretto per evitare resi e incompatibilità.
Contatori di energia elettrica
I contatori di energia elettrica totalizzano i kilowattora consumati da una linea, da un macchinario o da un reparto, espressi in kWh o MWh. Esistono in versione monofase e trifase, con inserzione diretta per carichi contenuti o con inserzione tramite trasformatore di corrente (TA) per correnti elevate. I modelli più evoluti integrano un display LCD retroilluminato, uscite a impulsi per il collegamento a sistemi di supervisione e, in alcuni casi, interfacce di comunicazione Modbus RTU per l'integrazione con PLC e sistemi SCADA. Per applicazioni di sub-fatturazione o di rendicontazione interna dei consumi per linea, la classe di precisione del contatore - tipicamente classe 1 o classe 2 secondo IEC 62053 - è un parametro da verificare prima della selezione, non dopo.
Contatori di impulsi e totalizzatori
I contatori di impulsi ricevono segnali digitali provenienti da sensori - fotocellule, fine corsa, encoder, uscite a impulsi di altri strumenti - e li totalizzano su un display. Vengono impiegati per contare pezzi prodotti, cicli macchina, passaggi su nastro trasportatore o qualsiasi altro evento discreto che generi un fronte di commutazione. I totalizzatori con preset programmabile attivano un'uscita a relé al raggiungimento di un valore impostato: funzione utile per la gestione di fine lotto, per l'avvio di cicli di manutenzione o per il controllo di portate cumulate. La tensione di alimentazione, la tensione di ingresso degli impulsi e il tipo di uscita (relé, NPN, PNP) sono i tre parametri da verificare per garantire la compatibilità con il segnale sorgente e con l'attuatore a valle.

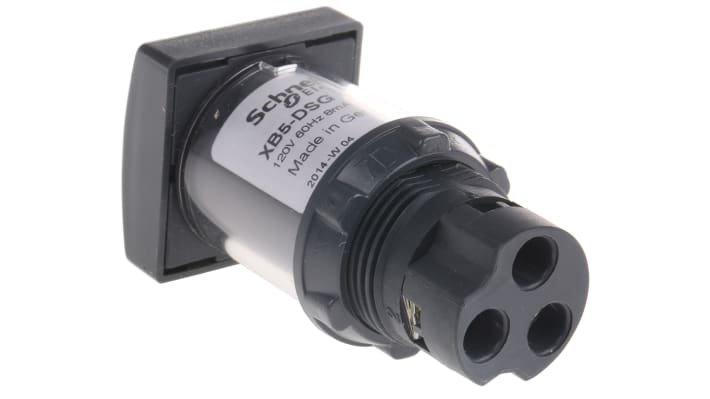

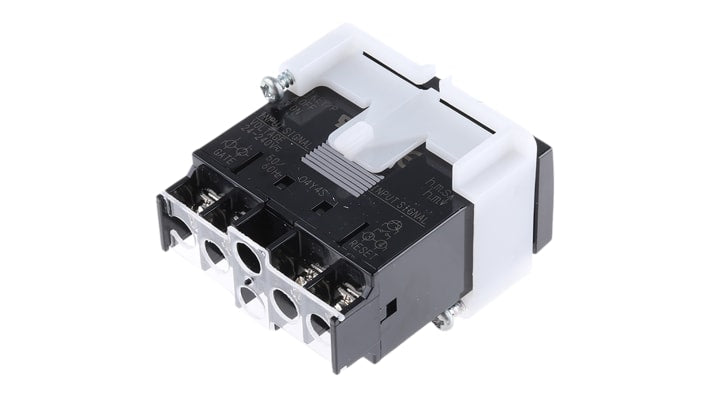

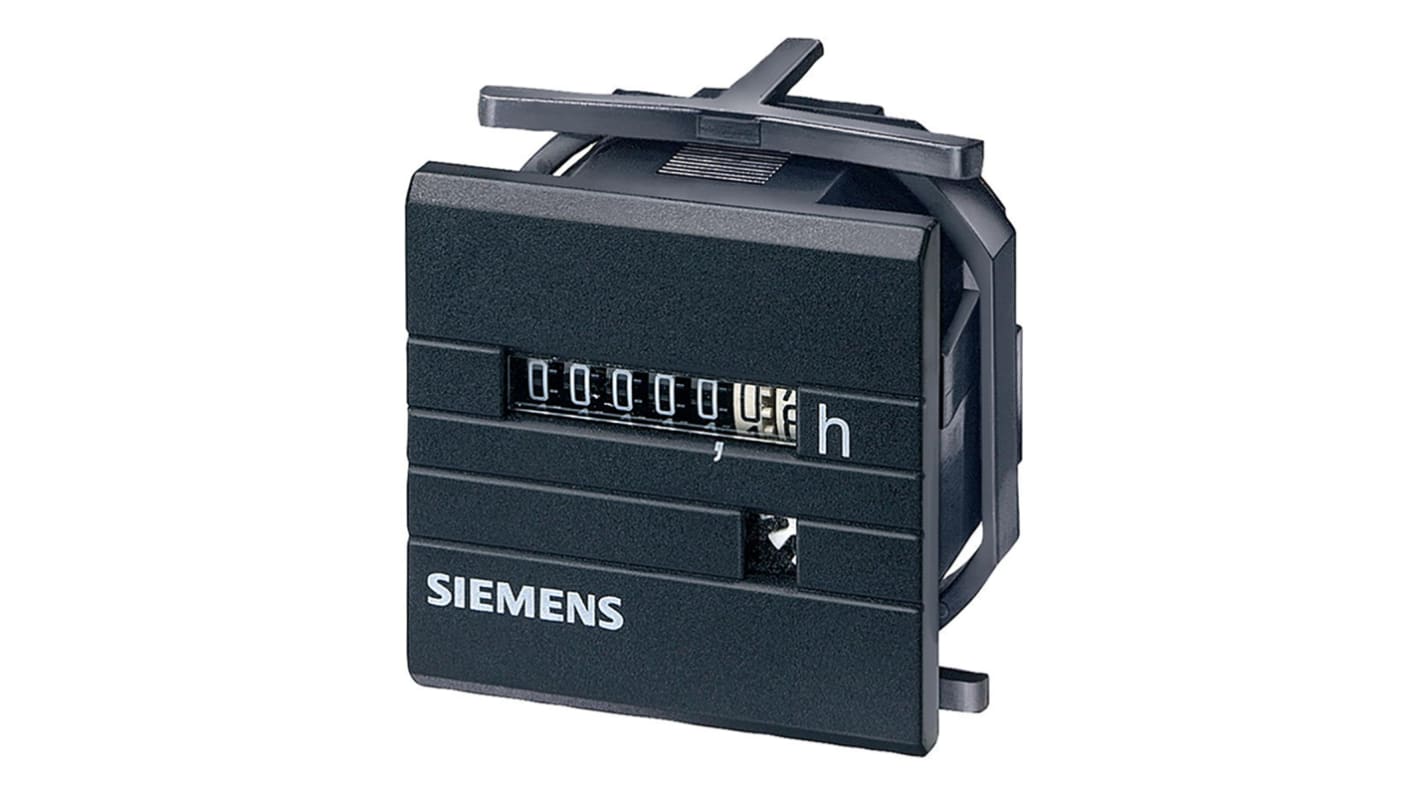

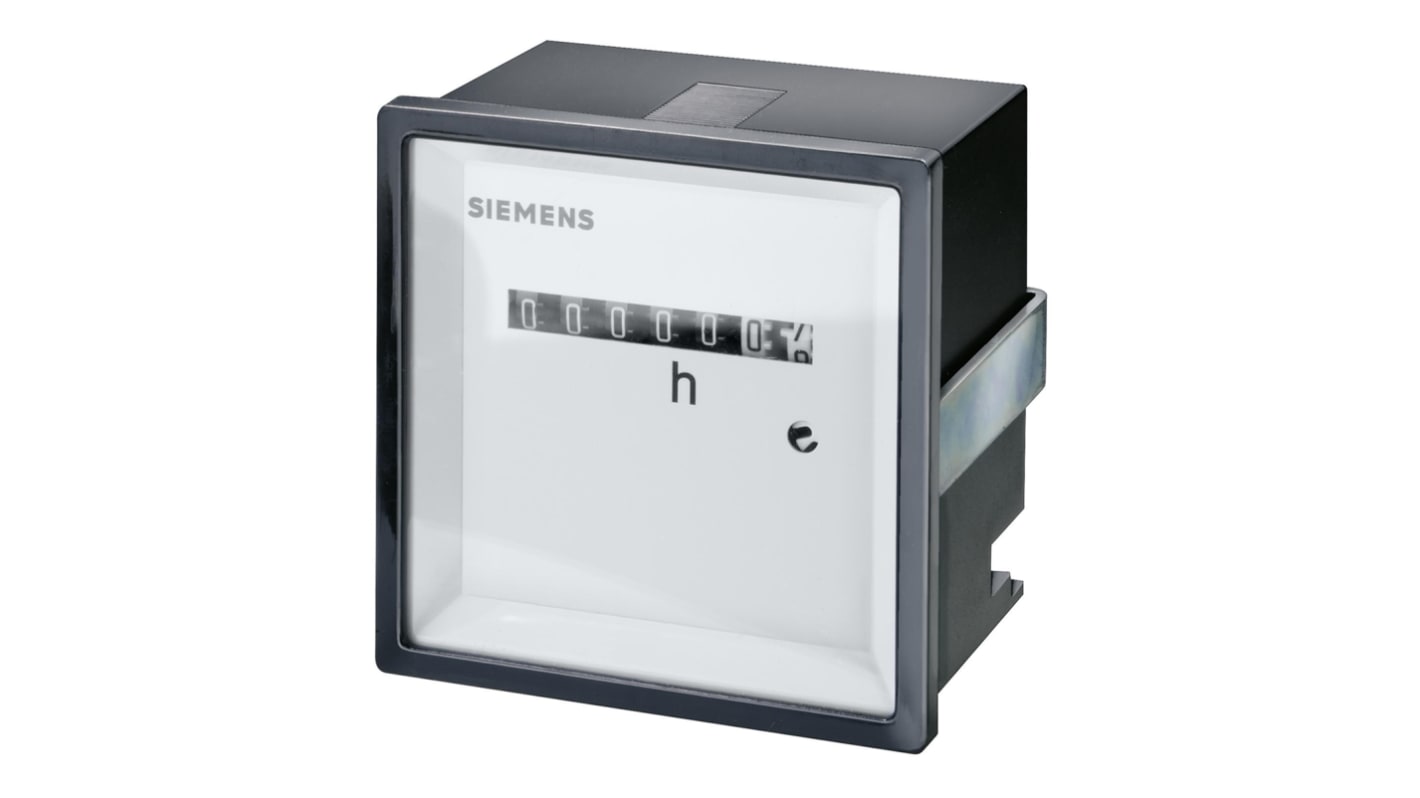

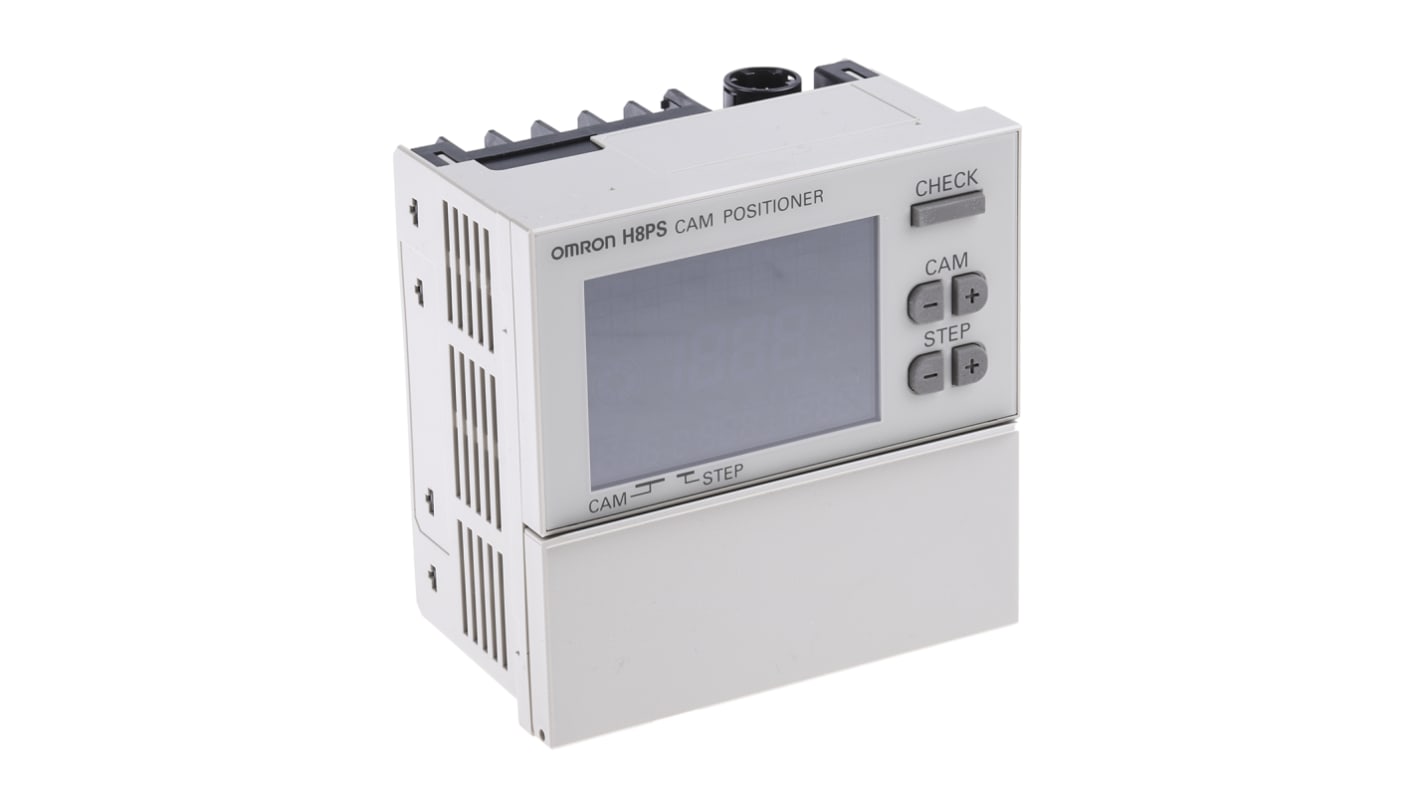

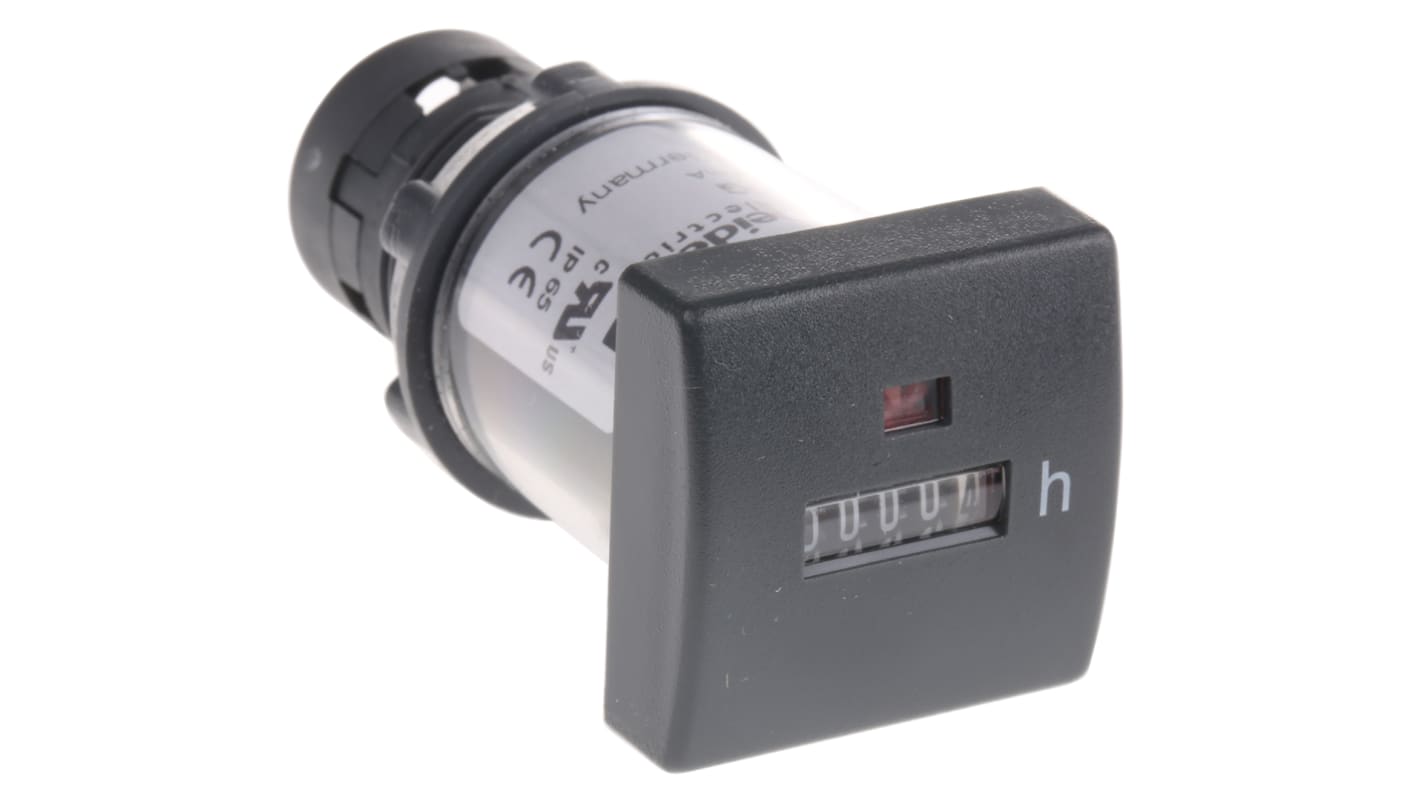

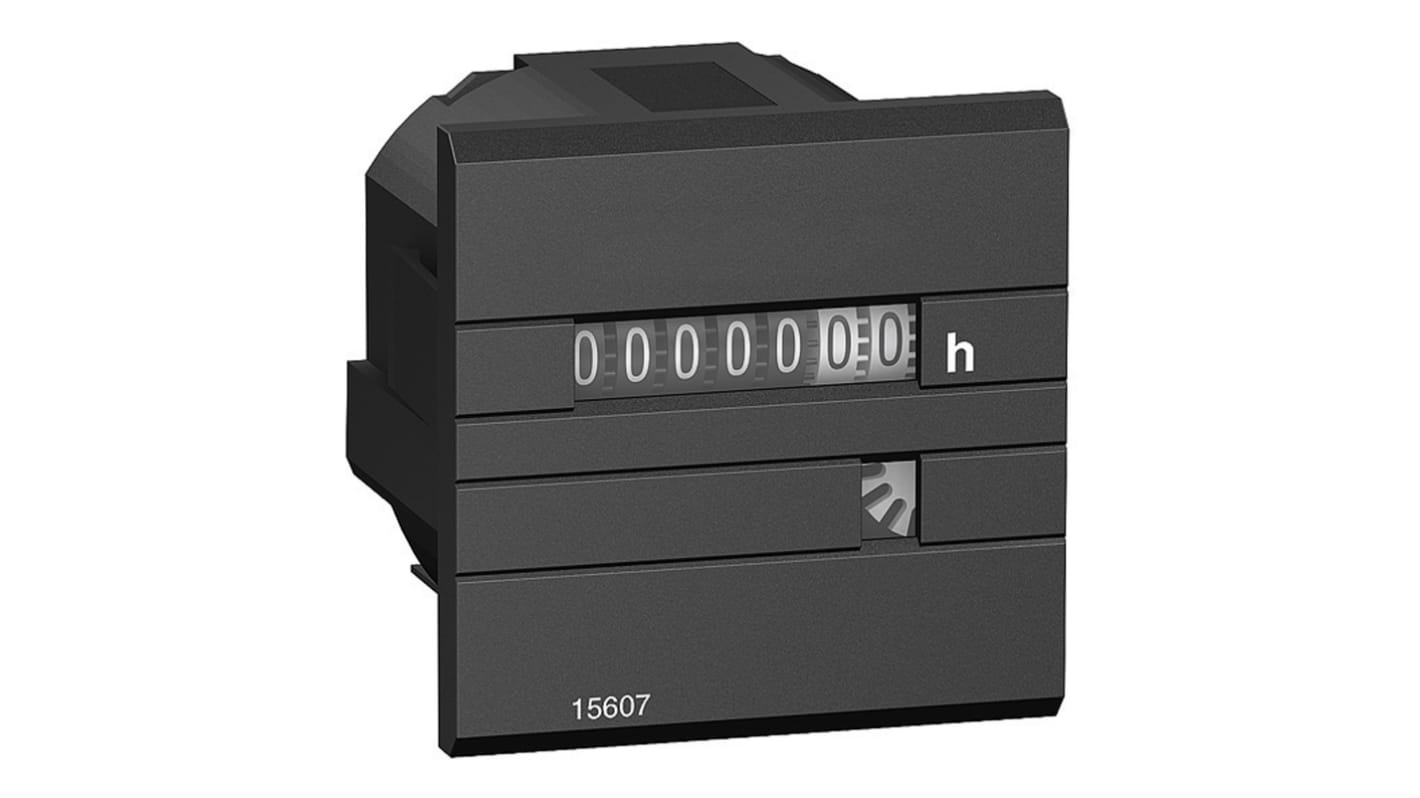

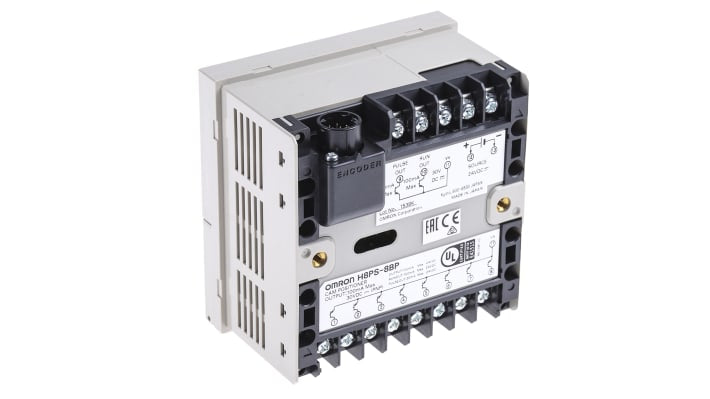

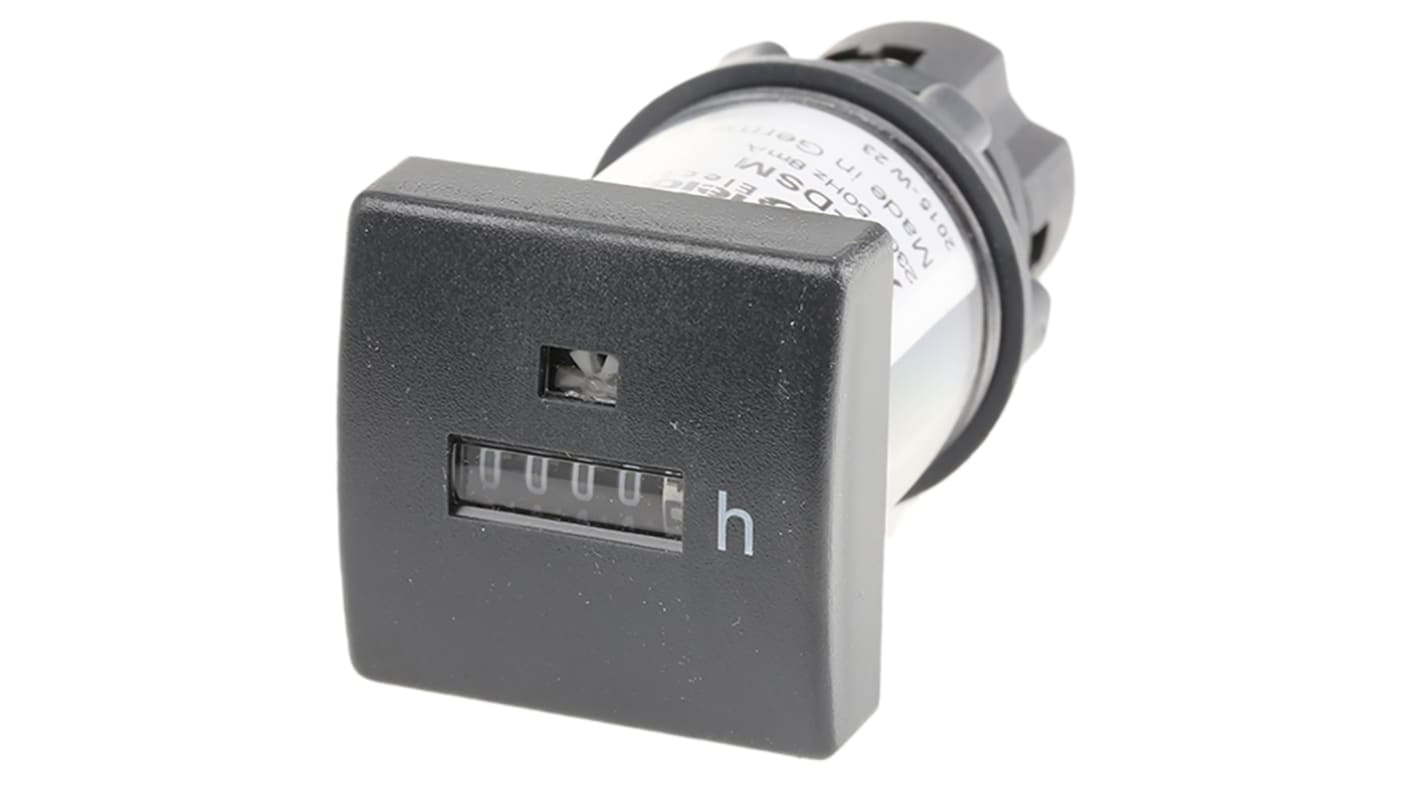

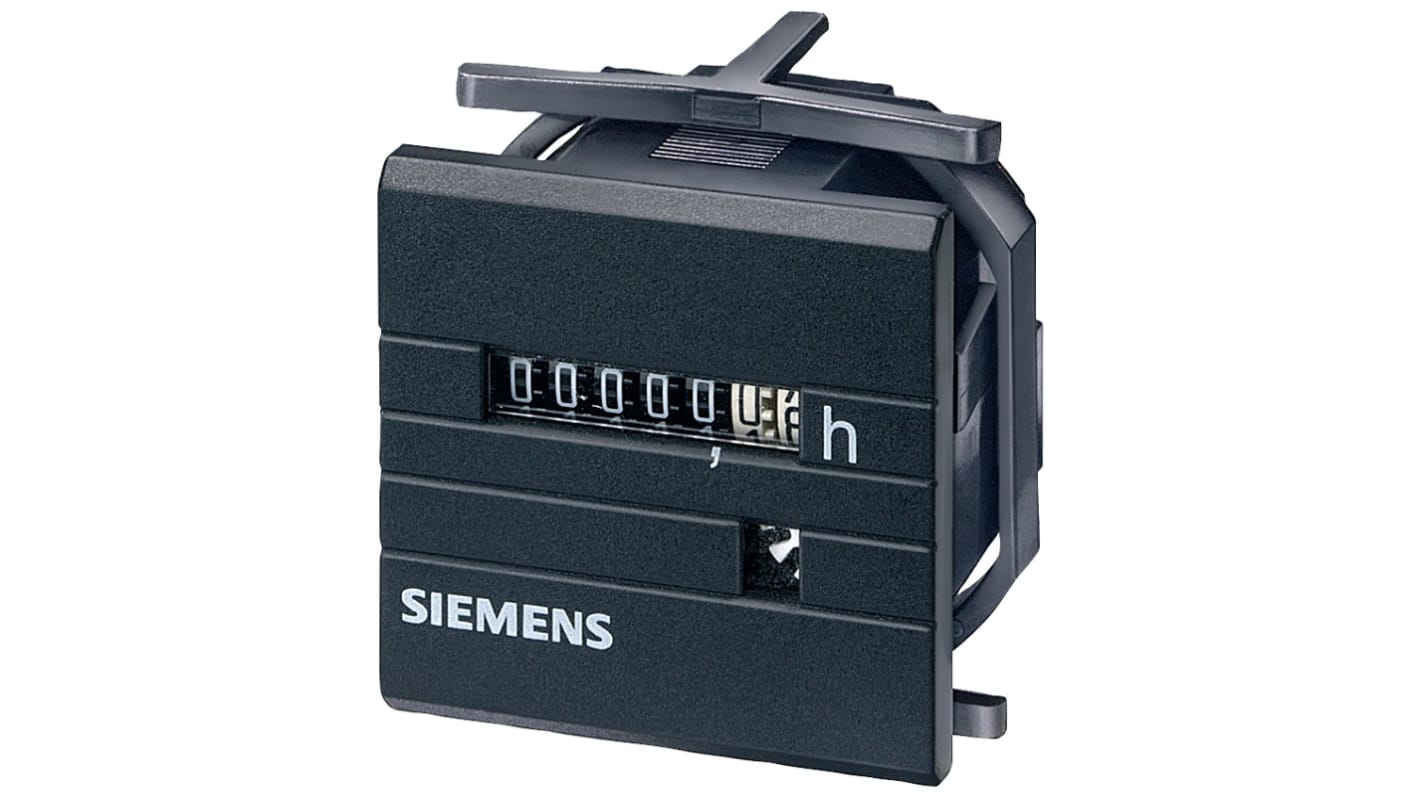

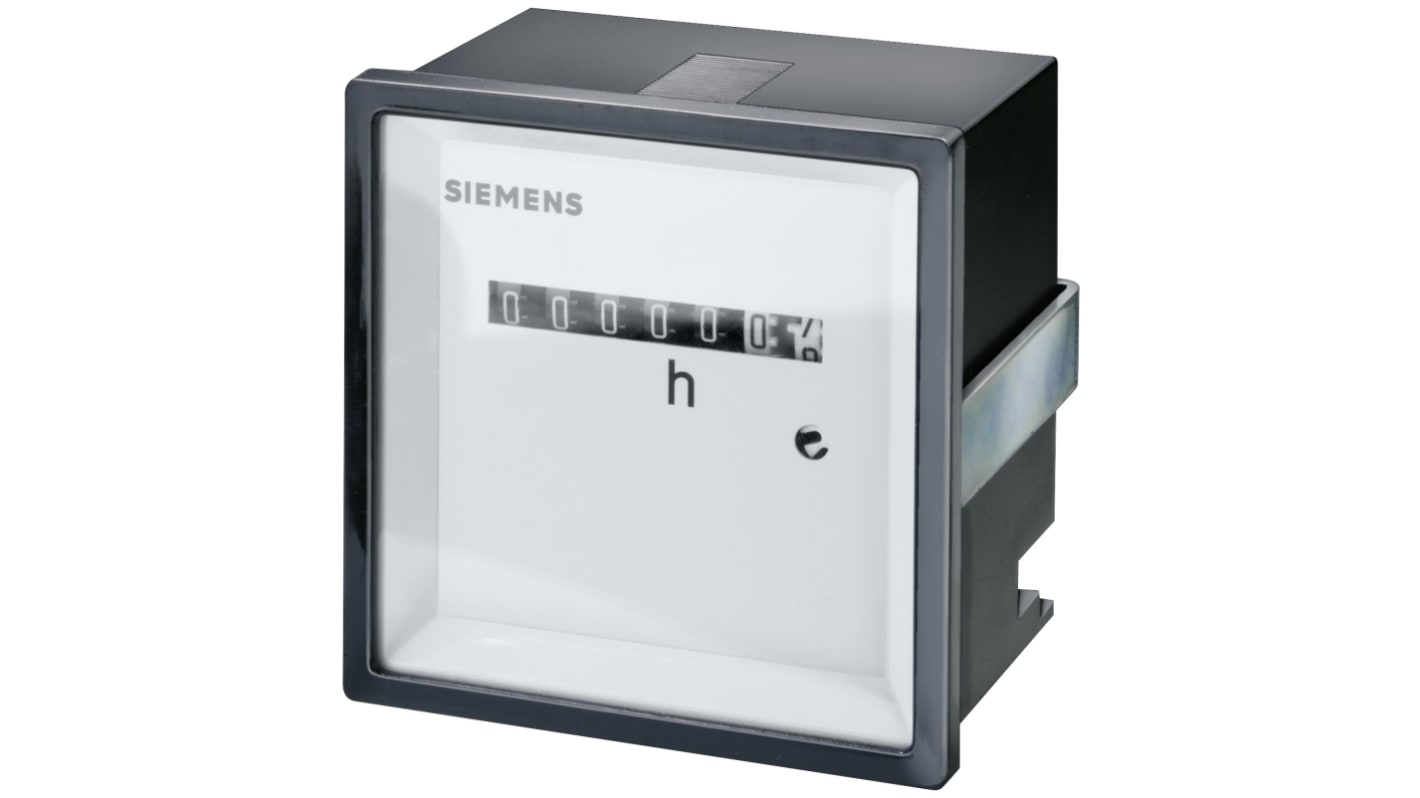

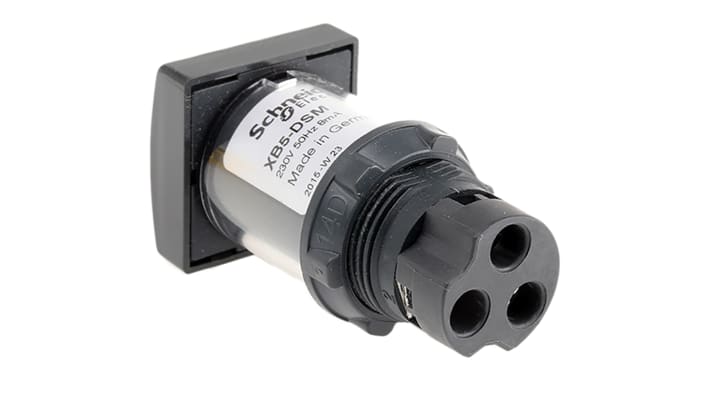

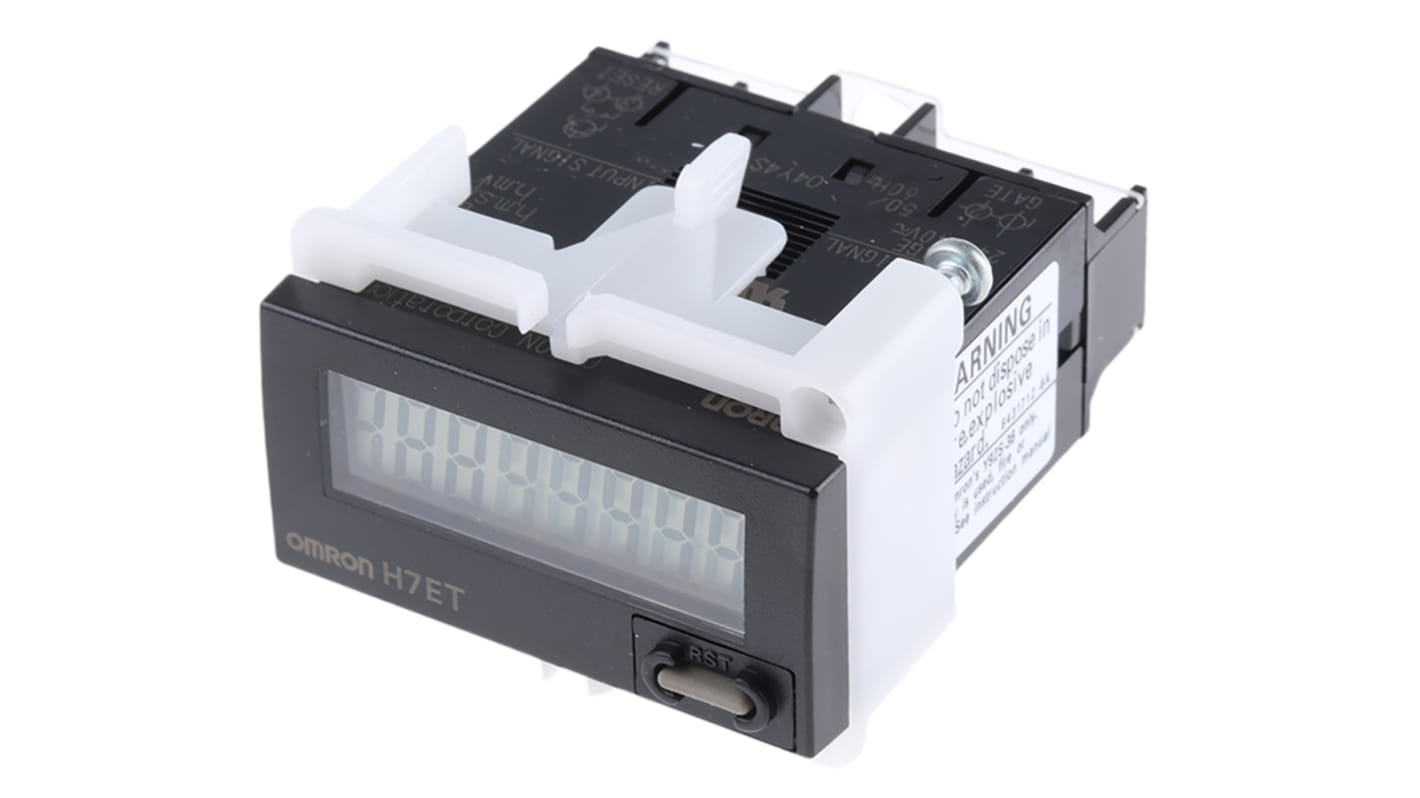

Contaore
I contaore misurano e totalizzano il tempo effettivo di funzionamento di un macchinario o di un componente. Sono strumenti fondamentali per la manutenzione programmata basata su ore di lavoro reali anziché su intervalli temporali fissi: una differenza che in impianti con utilizzo variabile può tradursi in un risparmio significativo sui costi di fermo preventivo. Il contaore si collega tipicamente all'alimentazione del carico da monitorare e inizia a totalizzare le ore di tensione presente. I modelli con memoria non volatile mantengono il conteggio anche in assenza di alimentazione.
Come scegliere il contatore corretto: criteri di verifica prima dell'ordine
La selezione di un contatore industriale richiede la verifica di una sequenza precisa di parametri. Saltarne anche uno solo è la causa più frequente di incompatibilità in fase di installazione.
Checklist operativa per installatori e responsabili acquisti
Identifica la grandezza da totalizzare. Un contatore di energia misura kWh, un contatore di impulsi totalizza eventi discreti, un contaore accumula ore di funzionamento. Sono famiglie con funzioni distinte e non intercambiabili: verifica quale delle tre corrisponde all'esigenza dell'impianto prima di procedere.
Verifica la corrente di carico e il tipo di inserzione. I contatori di energia con inserzione diretta sono calibrati per correnti nominali di 5 A, 10 A, 32 A o valori simili. Se il carico supera la portata del contatore diretto, è obbligatorio abbinare un trasformatore di corrente con rapporto appropriato. Il contatore deve essere compatibile con l'uscita secondaria del TA scelto: tipicamente 1 A o 5 A.
Controlla la tensione di alimentazione e il sistema di distribuzione. I contatori trifase esistono in versione per sistemi 3 fili e 4 fili (con neutro). La tensione nominale deve corrispondere alla tensione di rete dell'impianto. Non dare per scontato che un contatore trifase funzioni indifferentemente su entrambe le configurazioni: verifica la scheda tecnica.
Definisci i requisiti di comunicazione. Se il contatore deve trasmettere i dati a un sistema di energy management, a un PLC o a un sistema SCADA, verifica se il modello selezionato supporta il protocollo richiesto dall'impianto - Modbus RTU, Modbus TCP, M-Bus - e se tale funzione è inclusa nel modello base o è un'opzione da specificare al momento dell'ordine con il codice esteso. Un contatore con uscita a impulsi può essere sufficiente per applicazioni più semplici, ma un'interfaccia seriale consente la trasmissione di dati più granulari e la configurazione da remoto.
Per i contatori di impulsi, verifica i parametri del segnale di ingresso. La tensione del segnale di ingresso (tipicamente 12 V o 24 V DC), la frequenza massima degli impulsi e il tipo di uscita del sensore sorgente (NPN, PNP, contatto pulito) devono essere compatibili con le specifiche di ingresso del contatore. Un contatore con ingresso per segnale 24 V DC non è direttamente collegabile a un encoder con uscita a livello TTL senza adattamento.
Accerta la classe di precisione per applicazioni metrologiche. Per sub-fatturazione interna o per reporting verso sistemi di certificazione energetica, la classe di precisione del contatore deve essere documentata e coerente con i requisiti dell'applicazione. I contatori con certificazione MID (Direttiva 2014/32/UE) sono obbligatori nelle applicazioni soggette a verifica metrologica legale. Per uso interno non fiscale, un contatore di classe 1 o classe 2 secondo IEC 62053 è generalmente sufficiente.
Controlla il formato di installazione e le dimensioni. La maggior parte dei contatori industriali è progettata per montaggio su guida DIN all'interno del quadro elettrico. Verifica il numero di moduli DIN occupati e la profondità disponibile nel vano quadro, specialmente in caso di sostituzione su quadro esistente dove lo spazio è già vincolato.
Errori frequenti nella selezione e sostituzione dei contatori
Il caso del contatore con inserzione diretta su carico con spunto elevato
Un errore ricorrente nella selezione dei contatori di energia riguarda la scelta dell'inserzione diretta su linee con motori o carichi ad avviamento brusco. La corrente nominale del carico a regime può rientrare perfettamente nel range del contatore diretto, ma le correnti di spunto all'avviamento - che sui motori ad avviamento diretto raggiungono 6-8 volte la corrente nominale - possono superare ampiamente il limite di sovraccarico ammissibile dallo strumento, causando danni o deriva della calibrazione. In questi casi il team Elexonik verifica sempre il profilo di carico completo, non solo la corrente nominale di targa, prima di confermare la configurazione con inserzione diretta o di suggerire il passaggio all'inserzione indiretta via TA.
Confusione tra contatore di energia e misuratore multifunzione
Chi lavora su quadri di distribuzione sa che contatori di energia e misuratori multifunzione da pannello vengono spesso confusi in fase di specifica. Il misuratore multifunzione misura in tempo reale le grandezze elettriche istantanee - tensione, corrente, potenza attiva e reattiva, fattore di potenza - ma non totalizza l'energia nel tempo. Il contatore di energia totalizza i kWh consumati ma non mostra le grandezze istantanee con lo stesso dettaglio. Per applicazioni di energy management complete, i due strumenti si installano in abbinamento. Ordinare uno al posto dell'altro è un errore che si scopre solo in fase di messa in servizio: il cliente si trova lo strumento corretto sul fronte del quadro ma si accorge che manca la funzione di cui aveva effettivamente bisogno.
Contatori di impulsi: frequenza massima sottostimata
Un caso tipico su linee di produzione ad alta cadenza riguarda la selezione di contatori di impulsi basandosi solo sul range di conteggio massimo, senza verificare la frequenza massima degli impulsi in ingresso. Un contatore con capacità di conteggio fino a 999.999 pezzi può avere una frequenza massima di ingresso di 30 Hz o 100 Hz: se il sensore sorgente genera impulsi a frequenza superiore durante il picco di produzione, il contatore perde impulsi senza alcuna segnalazione di errore, restituendo un conteggio parziale che falsifica i dati di produzione. La frequenza massima degli impulsi in ingresso è il parametro da verificare prima del range di conteggio.
Applicazioni reali: dove vengono impiegati i contatori industriali
Monitoraggio energetico per linee di produzione
Nei capannoni industriali con più linee di produzione, i contatori di energia installati sui quadri di distribuzione di reparto permettono la sub-contabilizzazione dei consumi elettrici per linea o per macchinario. I dati raccolti alimentano sistemi di reporting per la certificazione ISO 50001 o per la valutazione dell'efficienza energetica per linea. Carlo Gavazzi e Lovato dispongono di gamme specifiche per questa applicazione, con contatori trifase con comunicazione Modbus e certificazione MID, ordinabili con supporto tecnico per la verifica della compatibilità con i sistemi di supervisione esistenti.
Conteggio pezzi e controllo di produzione
Sui nastri trasportatori e sulle linee di assemblaggio, i contatori di impulsi collegati a fotocellule o sensori di prossimità totalizzano i pezzi prodotti per turno, per lotto o per ordine. La funzione preset con uscita a relé attiva segnali di fine lotto o avvia cicli di fermata automatica al raggiungimento della quantità programmata. Per queste applicazioni, la velocità di risposta del contatore e la sua affidabilità in ambienti con vibrazioni e variazioni di temperatura sono criteri di selezione prioritari rispetto al semplice range di conteggio.
Manutenzione programmata basata su ore effettive
Negli impianti con macchinari a utilizzo variabile - presse, compressori, pompe di processo - i contaore permettono di pianificare gli interventi manutentivi in base alle ore di lavoro effettive del componente, non in base a un calendario fisso. Un motore utilizzato per 3 ore al giorno non richiede la stessa frequenza di manutenzione di uno che lavora 20 ore su 24: il contaore rende visibile questa differenza e ottimizza i costi di manutenzione preventiva riducendo le fermate inutili e prevenendo quelle non programmate.
Sub-fatturazione in edifici multi-tenant e aree industriali condivise
Nei capannoni industriali con più inquilini o nelle aree produttive condivise, i contatori di energia con certificazione MID sono lo strumento di riferimento per la sub-fatturazione dei consumi elettrici per unità locativa. La certificazione MID garantisce la conformità metrologica richiesta per la fatturazione legale tra privati, eliminando contestazioni sui consumi attribuiti. ABB offre soluzioni complete per questa applicazione, con contatori certificati MID in formati modulari DIN e con opzione di comunicazione M-Bus per la lettura centralizzata dei dati.
Compatibilità, accessori e componenti correlati
I contatori industriali raramente operano come componenti isolati. La corretta definizione dell'intero sistema di misura è necessaria prima di finalizzare l'ordine.
I contatori di energia con inserzione tramite TA richiedono trasformatori di corrente con rapporto e classe di precisione coerenti con la classe del contatore. Un contatore di classe 1 abbinato a un TA di classe 3 non raggiunge la precisione nominale: la classe di precisione del sistema è determinata dall'elemento meno preciso della catena. Gli shunt sono l'alternativa ai TA per applicazioni in corrente continua, dove i trasformatori di corrente non sono applicabili.
I contatori di impulsi richiedono che il segnale sorgente sia compatibile per livello di tensione e tipo di uscita. I sensori di prossimità e le fotocellule con uscita NPN o PNP sono i segnali sorgente più comuni: verifica che il tipo di uscita del sensore corrisponda al tipo di ingresso del contatore prima di cablare.
Per applicazioni che richiedono la visualizzazione locale dei dati raccolti dai contatori in un'interfaccia operatore, la categoria PLC, HMI e analisi dati completa l'ecosistema con display HMI e gateway IoT per la raccolta e la presentazione dei dati di processo. Per la misura delle grandezze elettriche istantanee in abbinamento alla totalizzazione dell'energia, i misuratori di consumi elettrici completano il quadro di misura con funzioni di monitoraggio in tempo reale. Gli accessori per misuratori da pannello includono supporti, guarnizioni e clip di fissaggio necessari per l'installazione corretta a quadro.
Normative e certificazioni applicabili ai contatori industriali
Per i contatori di energia elettrica impiegati in applicazioni soggette a verifica metrologica - sub-fatturazione legale tra privati, rendicontazione verso enti di certificazione energetica, contabilizzazione per finalità fiscali - la Direttiva MID (2014/32/UE) definisce i requisiti metrologici obbligatori e le classi di accuratezza richieste. Un contatore senza marcatura MID non è utilizzabile legalmente per la fatturazione: questo è uno degli errori più costosi in fase di specifica, perché la sostituzione di uno strumento già installato e cablato comporta costi aggiuntivi significativi.
Per i contatori di energia in genere, la norma IEC 62053 definisce le classi di precisione (0,2 - 0,5 - 1 - 2) e i metodi di prova. I trasformatori di corrente abbinati a contatori per uso fiscale devono rispettare la classe di precisione 0,2S secondo IEC 61869-2. Per le applicazioni di monitoraggio interno non soggette a verifica fiscale, la classe 1 o 2 è generalmente sufficiente. Il team Elexonik supporta i clienti nella verifica dei requisiti normativi applicabili alla specifica installazione prima di confermare la selezione dello strumento.
Domande frequenti sui contatori industriali
Come si verifica se un contatore di energia richiede l'inserzione tramite trasformatore di corrente o può essere collegato in inserzione diretta?
Il criterio principale è la corrente nominale del carico da misurare. I contatori con inserzione diretta hanno una portata massima dichiarata in scheda tecnica - tipicamente 5 A, 10 A, 32 A o 80 A a seconda del modello. Se la corrente del carico rientra in questo range e non vi sono correnti di spunto che la superino significativamente, l'inserzione diretta è praticabile. Se il carico ha correnti nominali superiori alla portata diretta del contatore, oppure se vi sono motori con avviamento diretto che generano spunti elevati, è necessario abbinare un trasformatore di corrente con rapporto adeguato e utilizzare un contatore predisposto per inserzione indiretta. Il team Elexonik verifica il profilo di carico completo - corrente nominale, corrente di spunto e tipo di carico - prima di confermare la configurazione corretta.
Qual è la differenza tra un contatore di energia con certificazione MID e uno senza?
La certificazione MID (Direttiva 2014/32/UE) indica che il contatore ha superato una verifica metrologica legale e può essere utilizzato per la fatturazione ufficiale dei consumi tra soggetti diversi - ad esempio tra un proprietario di capannone industriale e i suoi inquilini, o per la rendicontazione verso enti certificatori. Un contatore senza MID può essere usato liberamente per il monitoraggio interno dei consumi, per il reporting energetico aziendale e per la diagnostica di impianto, ma non per la fatturazione legale. Installare un contatore senza MID in un'applicazione che lo richiede significa dover sostituire lo strumento dopo l'installazione: un errore che si paga in termini di costi e tempi di fermo.
Un contatore di impulsi può essere usato per contare i pezzi su una linea ad alta cadenza? Quali parametri verificare?
Sì, i contatori di impulsi sono lo strumento standard per il conteggio pezzi su linee di produzione. Il parametro critico da verificare, spesso sottovalutato, è la frequenza massima degli impulsi in ingresso: alcuni modelli hanno un limite di 30 Hz, altri arrivano a 5 kHz o più. Se la linea opera a cadenze elevate, verifica che la frequenza degli impulsi generata dal sensore a piena velocità rientri nel limite del contatore. Un secondo parametro è la compatibilità tra il tipo di uscita del sensore sorgente (NPN, PNP, contatto pulito, tensione) e il tipo di ingresso del contatore. Infine, se è richiesta l'attivazione di un'uscita al raggiungimento di un preset - per la gestione di fine lotto o l'avvio di cicli automatici - verifica che il modello selezionato disponga di questa funzione: non tutti i contatori di impulsi base includono uscite programmabili.
Elexonik supporta la ricerca di contatori fuori produzione o di equivalenti compatibili per la sostituzione su quadri esistenti?
Sì, la gestione di componenti fuori produzione è uno dei servizi concreti che il team Elexonik offre. Quando un cliente contatta Elexonik con la sigla di un contatore non più disponibile a catalogo, il team verifica la compatibilità dimensionale con il formato del vano quadro, la compatibilità funzionale degli ingressi e delle uscite, la disponibilità di un equivalente con le stesse funzioni e lo stesso ingombro nel catalogo attuale. In molti casi esiste un sostituto con sigla diversa ma perfettamente compatibile: il nostro team identifica la variante corretta e, se necessario, verifica anche la disponibilità della documentazione tecnica aggiornata per la messa in servizio. Puoi contattarci direttamente dalla pagina contatti per una verifica prima di procedere all'ordine.
Supporto tecnico, spedizioni e assistenza per i contatori industriali
Installatori, manutentori e uffici acquisti che lavorano su impianti di automazione e quadri di distribuzione trovano in Elexonik un interlocutore tecnico competente su questa famiglia di strumenti: non solo un distributore, ma un team che verifica la configurazione corretta prima che l'ordine venga processato. Per la selezione del contatore giusto in base al tipo di carico, alla classe di precisione richiesta e ai protocolli di comunicazione dell'impianto, puoi contattarci tramite la pagina contatti o scriverci direttamente su WhatsApp per una risposta tecnica rapida.
Oltre alla fornitura di strumenti nuovi, Elexonik offre un servizio di riparazione e assistenza tecnica su numerosi componenti industriali, inclusi strumenti di misura e contatori da pannello: un'opzione utile quando il fermo impianto non consente i tempi di un ricambio non immediatamente reperibile. Tutti i dettagli sono nella pagina dedicata a riparazioni e assistenza tecnica.
Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in base alla disponibilità del prodotto. Gli acquisti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per sapere chi siamo e come operiamo nel settore dell'automazione industriale, puoi visitare la pagina chi siamo.
