Interruttori a levetta e a slitta
10 prodotti
Visualizzi 1 - 10 di 10 prodotti
Gli interruttori a levetta e a slitta sono componenti elettromeccanici fondamentali nel campo dell'automazione industriale e della quadristica. Sebbene entrambi svolgano la funzione di aprire o chiudere un circuito elettrico, si differenziano per meccanismo di attuazione, design e applicazioni specifiche. La loro affidabilità e semplicità li rendono una scelta consolidata per il controllo manuale di macchinari, processi e dispositivi elettronici in contesti professionali.
Cosa sono gli interruttori a levetta e a slitta?
Questi dispositivi permettono di gestire il flusso di corrente attraverso un attuatore meccanico. La principale differenza risiede nel modo in cui vengono azionati: l'interruttore a levetta (toggle switch) utilizza una leva che viene spostata tra due o più posizioni fisse, mentre l'interruttore a slitta (slide switch) impiega un cursore che scorre linearmente.
Un aspetto cruciale per la selezione è la configurazione dei contatti, che definisce come l'interruttore gestisce i circuiti. Le configurazioni più comuni in ambito industriale includono:
- SPST (Single Pole, Single Throw): Unipolare, a una via. È il classico interruttore on/off, che controlla un singolo circuito aprendolo o chiudendolo.
- SPDT (Single Pole, Double Throw): Unipolare, a due vie. Commuta un singolo circuito tra due diversi percorsi elettrici.
- DPST (Double Pole, Single Throw): Bipolare, a una via. Gestisce simultaneamente due circuiti separati, aprendoli o chiudendoli insieme.
- DPDT (Double Pole, Double Throw): Bipolare, a due vie. Controlla due circuiti distinti, commutandoli contemporaneamente tra due percorsi alternativi per ciascuno.
Applicazioni industriali
La robustezza e la chiarezza operativa degli interruttori a levetta e a slitta li rendono ideali per un'ampia gamma di applicazioni B2B, dove l'intervento manuale è richiesto per il controllo, la configurazione o la sicurezza. Tra gli utilizzi più frequenti troviamo:
- Pannelli di controllo di macchinari: Per l'attivazione di funzioni, la selezione di modalità operative o l'avvio/arresto di motori.
- Quadri elettrici e di automazione: Come selettori per la manutenzione, il bypass di circuiti o l'abilitazione di sistemi.
- Apparecchiature di test e misura: Per selezionare range di misura, attivare ingressi o configurare i parametri di un test.
- Sistemi di illuminazione e segnalazione industriale: Per il controllo manuale di lampade, torrette luminose o avvisatori acustici.
- Veicoli industriali e macchine operatrici: Per il comando di funzioni ausiliarie come fari da lavoro, pompe idrauliche o sistemi di ventilazione.
Tipi di interruttori a levetta

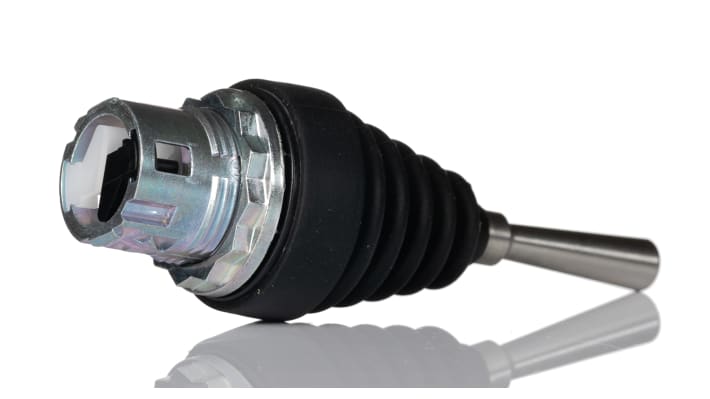

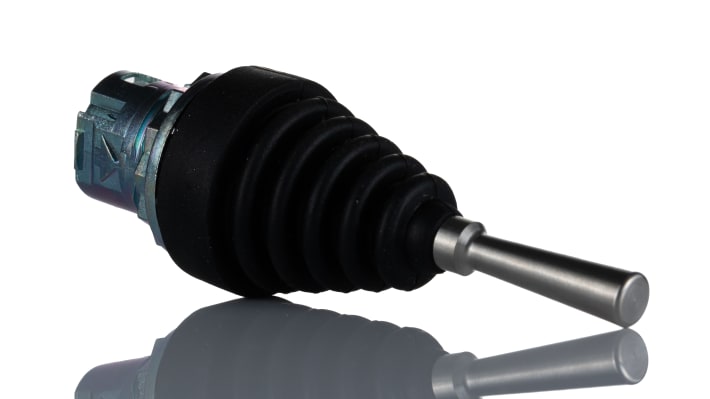

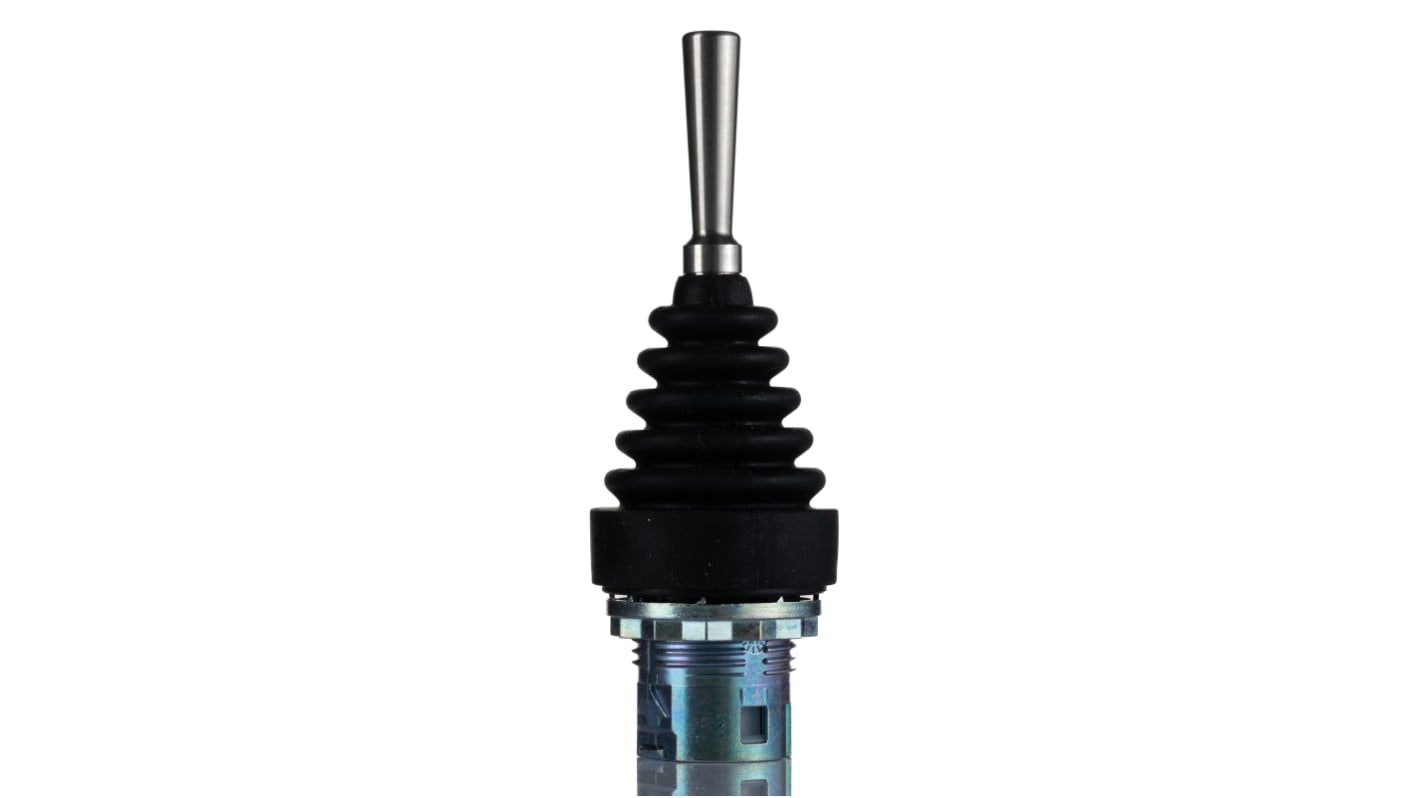

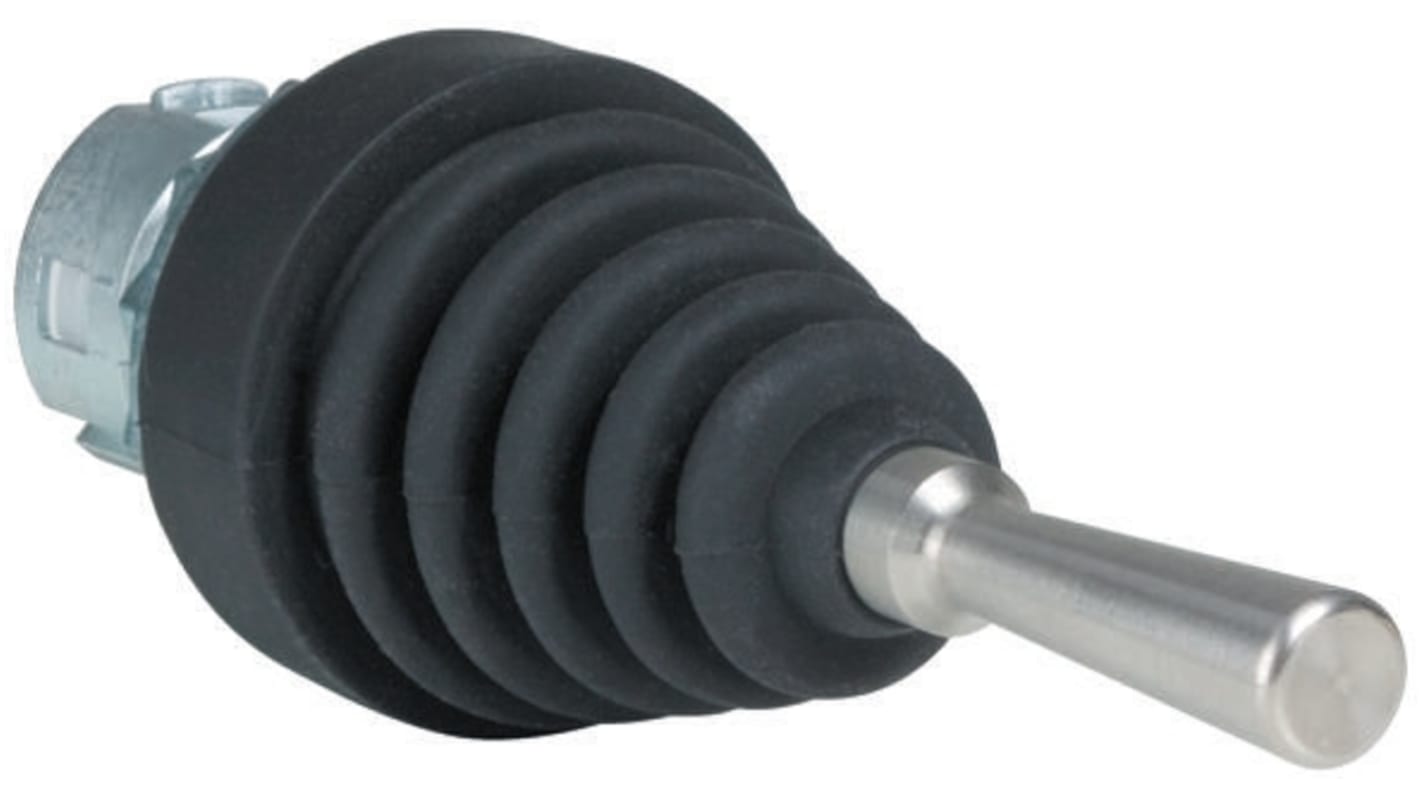

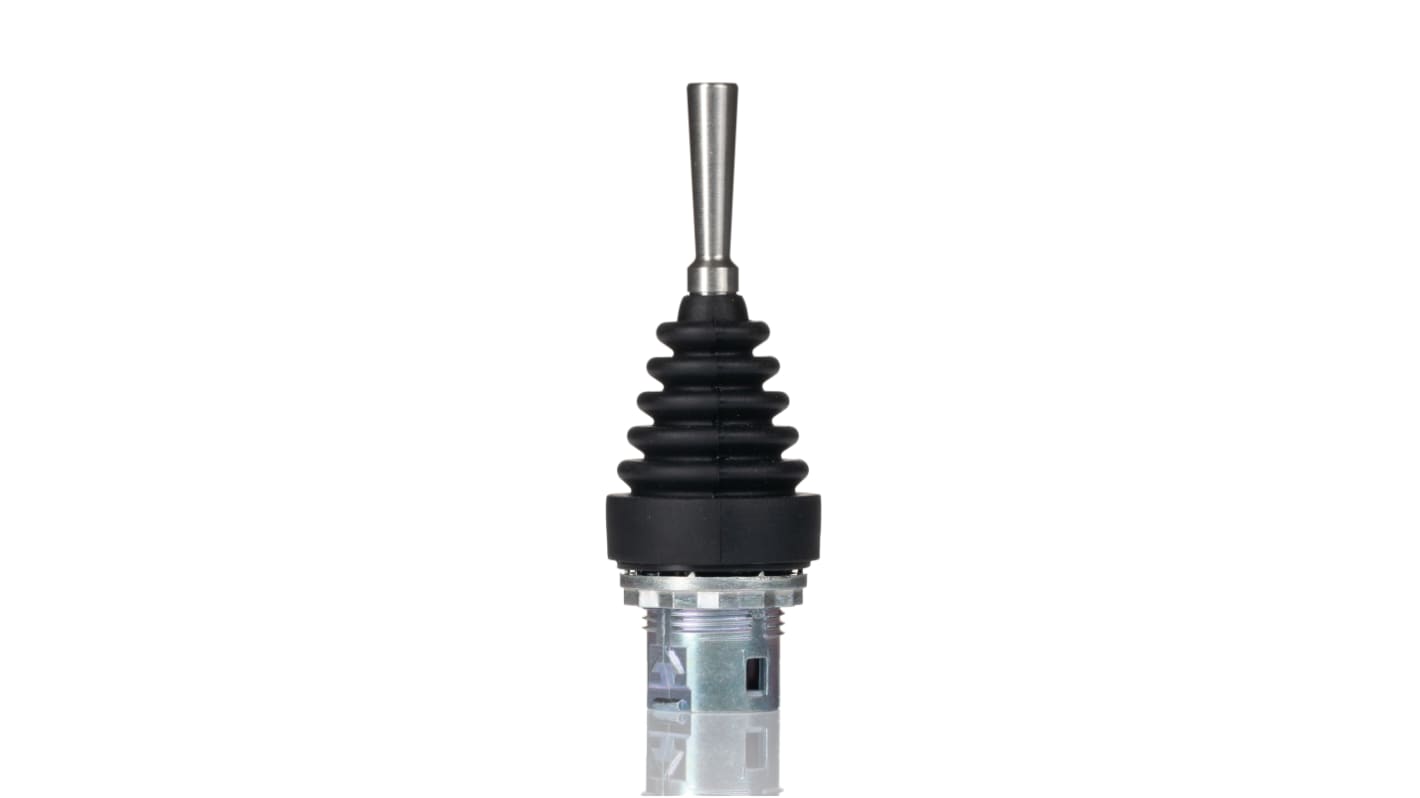

Interruttori a levetta standard
Rappresentano la soluzione più comune, caratterizzata da dimensioni generose che ne facilitano l'azionamento anche con guanti da lavoro. Solitamente realizzati con corpi metallici o in resine termoplastiche resistenti, sono progettati per montaggio a pannello tramite ghiera filettata. Offrono un'ampia varietà di configurazioni di contatto e capacità di corrente elevate.
Interruttori a levetta miniaturizzati
Quando lo spazio sul pannello è limitato, gli interruttori miniaturizzati e sub-miniaturizzati offrono le stesse funzionalità in un formato compatto. Sono ideali per quadri di controllo ad alta densità, dispositivi portatili o per l'integrazione all'interno di apparecchiature elettroniche complesse.
Interruttori a levetta sigillati
Progettati per operare in ambienti industriali difficili, questi interruttori sono dotati di guarnizioni e protezioni che impediscono l'ingresso di polvere, liquidi e oli. Sono classificati secondo specifici gradi di protezione IP (es. IP65, IP67), che ne certificano il livello di resistenza agli agenti esterni, garantendo affidabilità nel tempo.
Interruttori a levetta illuminati
Integrano un LED all'interno dell'attuatore a leva, che si illumina per indicare lo stato del circuito (acceso/spento). Questa caratteristica è particolarmente utile in pannelli di controllo affollati o in ambienti con scarsa illuminazione, poiché fornisce un feedback visivo immediato all'operatore.
Tipi di interruttori a slitta
Interruttori a slitta standard
Gli interruttori a slitta standard sono componenti versatili, disponibili sia per montaggio su circuito stampato (PCB) sia per montaggio a pannello. L'attuatore a cursore permette una selezione chiara e stabile tra diverse posizioni, rendendoli adatti per la configurazione di modalità operative o la selezione di canali.
Interruttori a slitta miniaturizzati
Similmente alle loro controparti a levetta, le versioni miniaturizzate sono state sviluppate per applicazioni dove l'ingombro è un fattore critico. Sono comunemente utilizzati all'interno di dispositivi elettronici, telecomandi industriali e strumentazione compatta per settare configurazioni interne.
Interruttori a slitta sigillati
Questi interruttori sono costruiti per resistere a condizioni ambientali avverse. La sigillatura interna ed esterna li protegge da contaminanti come polvere e umidità, rendendoli una scelta affidabile per apparecchiature destinate a operare all'aperto o in aree produttive con presenza di spruzzi d'acqua o nebbie oleose.
Interruttori a slitta a profilo ribassato (low profile)
Caratterizzati da un'altezza estremamente ridotta, gli interruttori a slitta a basso profilo sono la soluzione ideale per applicazioni con vincoli di spazio verticali. Vengono spesso impiegati in tastierini, pannelli operatore piatti e dispositivi dove il design richiede componenti poco sporgenti.
Come scegliere l'interruttore giusto
La selezione del corretto interruttore a levetta o a slitta dipende da un'attenta analisi dei requisiti dell'applicazione. I fattori chiave da considerare includono:
- Caratteristiche elettriche: Verificare che la tensione (V) e la corrente (A) nominali dell'interruttore siano adeguate al carico da gestire per garantire un funzionamento sicuro e duraturo.
- Configurazione dei contatti: Scegliere la logica (SPST, SPDT, DPDT, etc.) necessaria per il corretto funzionamento del circuito.
- Tipo di montaggio: Decidere tra montaggio a pannello, che offre un accesso diretto all'operatore, o montaggio su PCB, per l'integrazione interna al dispositivo.
- Ambiente operativo: Valutare la necessità di un modello sigillato con un adeguato grado di protezione IP se l'interruttore sarà esposto a polvere, umidità o altri contaminanti.
- Vita meccanica ed elettrica: Considerare il numero di cicli di azionamento previsti per assicurarsi che il componente offra l'affidabilità richiesta per tutta la vita utile del macchinario.
- Dimensioni e ergonomia: Selezionare un formato (standard, miniaturizzato) e un tipo di attuatore (leva lunga, corta, cursore) che si adatti allo spazio disponibile e faciliti l'uso da parte dell'operatore.
Specifiche tecniche
Ogni interruttore è accompagnato da una scheda tecnica dettagliata che riporta tutte le specifiche necessarie per una corretta integrazione. Prima di procedere con l'acquisto, è fondamentale consultare questi dati per assicurarsi della piena compatibilità con il progetto. I parametri più importanti da verificare includono la tensione e la corrente nominale, la resistenza di contatto, la resistenza di isolamento, la rigidità dielettrica, le temperature di esercizio, i materiali costruttivi e la vita meccanica espressa in cicli. Confrontare queste specifiche è il modo migliore per effettuare una scelta tecnica informata.
Esplora il vasto catalogo di Elexonik per trovare gli interruttori a levetta e a slitta dei migliori marchi, adatti a ogni esigenza industriale. Se hai bisogno di supporto per identificare il componente più idoneo, il nostro team di esperti è a tua completa disposizione per offrirti una consulenza tecnica personalizzata.
