Interruttori per cilindri pneumatici
24 prodotti
Visualizzi 1 - 24 di 24 prodotti
Gli interruttori per cilindri pneumatici, noti anche come sensori-per-cilindri-pneumatici sensori per cilindri pneumatici, sono componenti fondamentali nell'automazione industriale. La loro funzione principale è quella di rilevare la posizione del pistone all'interno di un cilindro, fornendo un feedback essenziale ai sistemi di controllo come i PLC. Questo segnale permette di gestire sequenze di automazione, verificare il corretto completamento di un'operazione e migliorare la sicurezza e l'efficienza dei macchinari.
Senza un rilevamento di posizione affidabile, il controllo del movimento lineare degli attuatori pneumatici sarebbe impreciso. Questi dispositivi trasformano la posizione fisica del pistone in un segnale elettrico, consentendo al sistema di sapere quando il cilindro ha raggiunto la fine della sua corsa (sia in estensione che in retrazione) o una posizione intermedia. Su Elexonik, offriamo una vasta gamma di soluzioni per soddisfare le diverse esigenze applicative del settore industriale.
Cosa sono gli interruttori per cilindri pneumatici?
Un interruttore per cilindro pneumatico è un sensore progettato per essere montato direttamente sul corpo di un cilindro. La maggior parte dei cilindri pneumatici per automazione è dotata di un magnete permanente integrato nel pistone. L'interruttore, posizionato all'esterno, rileva il campo magnetico generato da questo magnete quando il pistone gli passa accanto, attivando un contatto elettrico.
Il feedback di posizione che forniscono è cruciale per:
- Controllo di sequenza: Avviare l'operazione successiva solo dopo che il cilindro ha completato la sua corsa.
- Monitoraggio del processo: Verificare che un pezzo sia stato bloccato, spinto o posizionato correttamente.
- Sicurezza: Impedire movimenti potenzialmente pericolosi se un componente non è nella posizione prevista.
Esistono diverse tecnologie di rilevamento, tra cui gli interruttori Reed e i sensori magnetici a stato solido, oltre a sensori di prossimità che possono essere impiegati per rilevare parti del cilindro o oggetti movimentati da esso.
Tipi di interruttori per cilindri pneumatici
La scelta della tecnologia giusta dipende dall'applicazione specifica, dall'ambiente operativo e dai requisiti di precisione e durata. Vediamo le principali tipologie.
Interruttori Reed
Gli interruttori Reed sono dispositivi elettromeccanici. Al loro interno contengono due lamelle ferromagnetiche sigillate in un'ampolla di vetro. Quando il campo magnetico del pistone si avvicina, le lamelle si magnetizzano e si attraggono, chiudendo il contatto elettrico. Sono una soluzione semplice ed economica, adatta per applicazioni con basse frequenze di commutazione e dove non sono presenti forti vibrazioni o urti, che potrebbero danneggiare le delicate lamelle interne.
Sensori di prossimità induttivi
I sensori di prossimità induttivi operano generando un campo elettromagnetico. Sono in grado di rilevare la presenza di oggetti metallici che entrano in questo campo, senza necessità di contatto fisico. Sebbene non rilevino direttamente il magnete del pistone, possono essere utilizzati in applicazioni pneumatiche per rilevare la posizione dello stelo metallico del cilindro o di altre parti metalliche della macchina mosse dall'attuatore. Esistono in versioni schermate, per un montaggio a filo, e non schermate, che offrono una distanza di rilevamento maggiore.
Sensori di prossimità capacitivi
Simili agli induttivi nel funzionamento senza contatto, i sensori capacitivi possono rilevare una gamma più ampia di materiali, inclusi non metallici come plastica, legno, liquidi e granulati. Nelle applicazioni con cilindri pneumatici, sono utili per verificare la presenza di un oggetto non metallico spinto o posizionato dall'attuatore, o per controllare il livello di materiale in un serbatoio riempito tramite un sistema pneumatico.

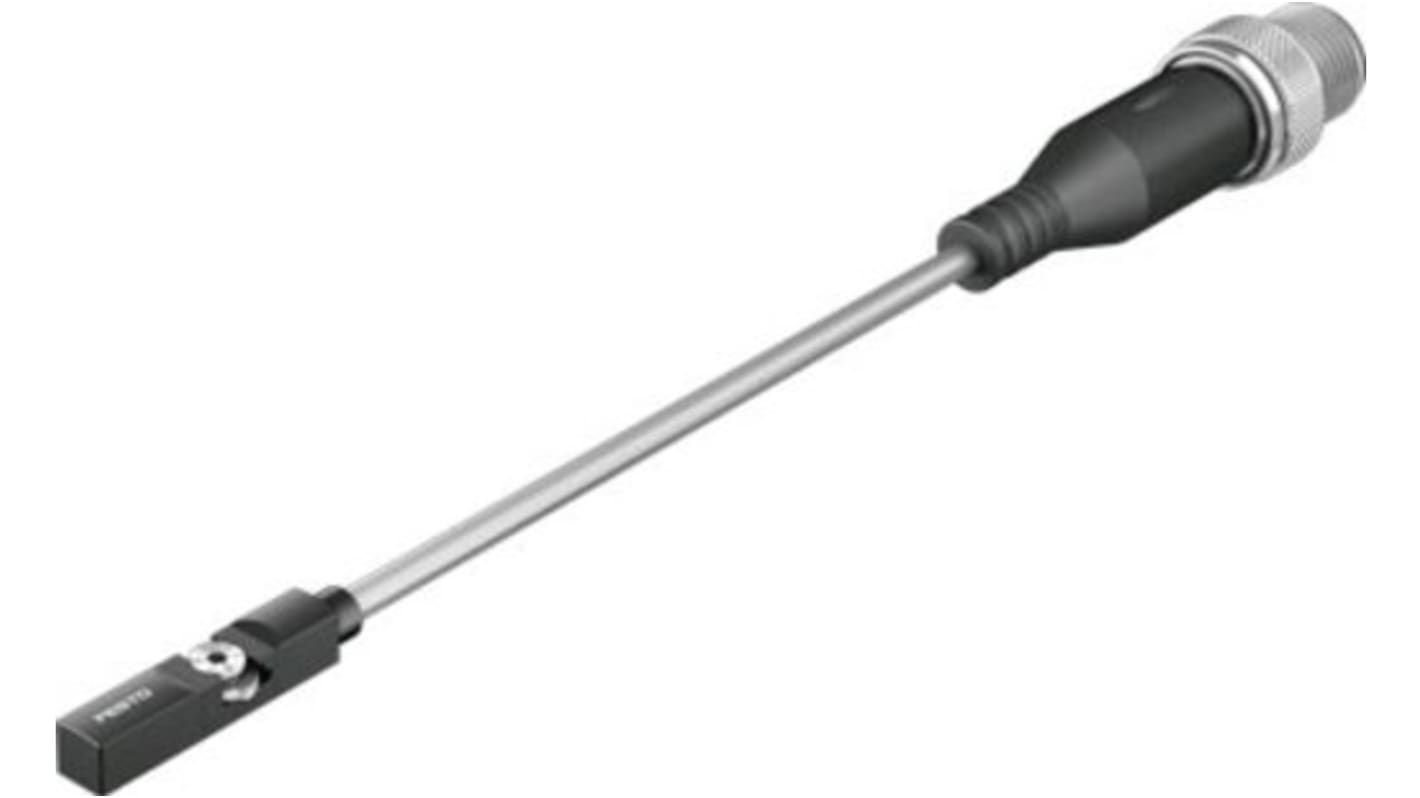

Sensori magnetici
I sensori magnetici, spesso basati su tecnologie come Hall o magnetoresistiva, sono la soluzione a stato solido più comune e affidabile per il rilevamento della posizione del pistone. Non avendo parti meccaniche in movimento, offrono una durata molto superiore rispetto agli interruttori Reed, sono immuni a urti e vibrazioni e consentono frequenze di commutazione elevate. Rappresentano la scelta ideale per la maggior parte delle applicazioni industriali moderne grazie alla loro robustezza, precisione e affidabilità nel tempo.
Come scegliere l'interruttore giusto
La selezione del corretto sensore per cilindri pneumatici richiede l'analisi di alcuni fattori chiave per garantire prestazioni ottimali e compatibilità con l'impianto.
- Tipo di cilindro e montaggio: Verificare la compatibilità con la cava del cilindro (ad esempio, a C o a T) o la disponibilità di apposite staffe di montaggio.
- Ambiente operativo: Considerare la presenza di polvere, umidità, oli o temperature estreme. Il grado di protezione IP (es. IP67) indica la resistenza del sensore a liquidi e polveri.
- Segnale elettrico: Scegliere il tipo di uscita in base alla logica del PLC. Le uscite PNP (sourcing) e NPN (sinking) sono le più comuni. È inoltre necessario definire se il contatto deve essere Normalmente Aperto (NA) o Normalmente Chiuso (NC).
- Tensione di alimentazione: Assicurarsi che la tensione richiesta dal sensore (es. 10-30 VDC) sia compatibile con quella fornita dal sistema.
La seguente tabella riassume le caratteristiche principali per facilitare la scelta.
CaratteristicaInterruttori ReedSensori Magnetici (Stato Solido)Sensori InduttiviPrincipio di funzionamentoMeccanico (lamelle magnetiche)Elettronico (effetto Hall, etc.)Elettronico (campo elettromagnetico)DurataLimitata (usura meccanica)Molto elevata (nessuna parte in movimento)Molto elevataResistenza a urti/vibrazioniBassaAltaAltaFrequenza di commutazioneBassaAltaAltaCostoBassoMedioMedio-AltoApplicazione tipicaApplicazioni semplici, bassa velocitàAutomazione industriale standard e avanzataRilevamento di parti metalliche esterne
Applicazioni degli interruttori per cilindri pneumatici
Questi componenti sono onnipresenti nell'industria manifatturiera e nell'automazione. Alcuni esempi includono:
- Macchine confezionatrici: Per controllare la spinta, il taglio e la sigillatura dei materiali di imballaggio.
- Linee di assemblaggio: Per verificare il corretto posizionamento dei pezzi prima di una lavorazione o del montaggio.
- Robotica: Utilizzati nelle pinze pneumatiche (gripper) per confermare l'avvenuta presa o rilascio di un oggetto.
- Automazione di processi: Nella gestione di valvole, deviatori di flusso e cancelli per il controllo di materiali.
- Macchine utensili: Per il bloccaggio e sbloccaggio sicuro dei pezzi in lavorazione.
Installazione e manutenzione
Per assicurare un funzionamento corretto e duraturo, è consigliabile seguire alcune buone pratiche. Durante l'installazione, l'interruttore va posizionato nella cava del cilindro e fissato saldamente. È importante verificare che il LED di stato si attivi correttamente al passaggio del pistone. Il cavo deve essere instradato in modo da non essere soggetto a torsioni, schiacciamenti o tensioni eccessive durante il movimento della macchina.
La manutenzione è generalmente minima, specialmente per i sensori a stato solido. In caso di malfunzionamento, i primi controlli da effettuare includono la verifica del corretto serraggio, l'integrità del cavo e la pulizia del sensore da eventuali residui metallici o sporco che potrebbero interferire con il rilevamento.
Marchi e Produttori
La qualità e l'affidabilità sono essenziali quando si tratta di componenti per l'automazione. Per questo motivo, Elexonik offre un'ampia selezione di interruttori per cilindri pneumatici dei migliori produttori del settore, tra cui:
- Festo
- SMC
- Aventics
- Sick
- Camozzi
- ifm electronic
- Norgren
Scegliere un marchio riconosciuto garantisce non solo un prodotto conforme ai più alti standard qualitativi, ma anche la certezza di trovare un componente performante e durevole, progettato per resistere alle condizioni operative più esigenti.
Esplora il nostro catalogo per trovare gli interruttori per cilindri pneumatici più adatti alle tue esigenze. Il nostro team tecnico è a disposizione per offrirti supporto nella scelta del componente giusto per la tua applicazione.
