Protezione contro le sovratensioni
73 prodotti
Visualizzi 1 - 24 di 73 prodotti
Nell'automazione industriale, l'integrità dei componenti elettronici è un pilastro della produttività. Un picco di tensione transitorio, anche di brevissima durata, può causare fermi macchina improvvisi, perdita di dati su PLC e HMI, e danni irreparabili a componenti costosi come inverter, azionamenti e sensori, compromettendo la continuità operativa e la sicurezza. Per questo, una corretta protezione da sovratensione non è un'opzione, ma una necessità strategica. La selezione di Dispositivi di Protezione da Sovratensione (SPD) proposta da Elexonik offre una soluzione affidabile per salvaguardare i vostri impianti e garantire la massima efficienza.
Perché la Protezione da Sovratensione è Fondamentale in Ambito Industriale?
Le conseguenze di una sovratensione in un impianto industriale vanno ben oltre il costo del singolo componente danneggiato. Il vero impatto si misura in termini di costi indiretti, che possono rapidamente superare il valore dell'hardware. Un guasto non protetto può innescare una catena di eventi negativi:
- Fermo produzione: Un PLC che controlla un'intera linea produttiva o un inverter che gestisce un motore essenziale, se danneggiati, possono bloccare l'intero processo per ore o giorni, con perdite economiche ingenti.
- Costi di ripristino: La diagnosi del guasto, la sostituzione dei componenti e la manodopera specializzata per il riavvio dei macchinari rappresentano costi significativi e non pianificati.
- Perdita di dati critici: Le sovratensioni possono corrompere la programmazione di PLC, pannelli HMI e PC industriali, richiedendo complesse operazioni di ripristino dei backup o, nel peggiore dei casi, una riprogrammazione completa.
- Ritardi nelle consegne: Un blocco della produzione si traduce inevitabilmente in ritardi nel rispetto degli ordini, minando la fiducia dei clienti e la reputazione aziendale.

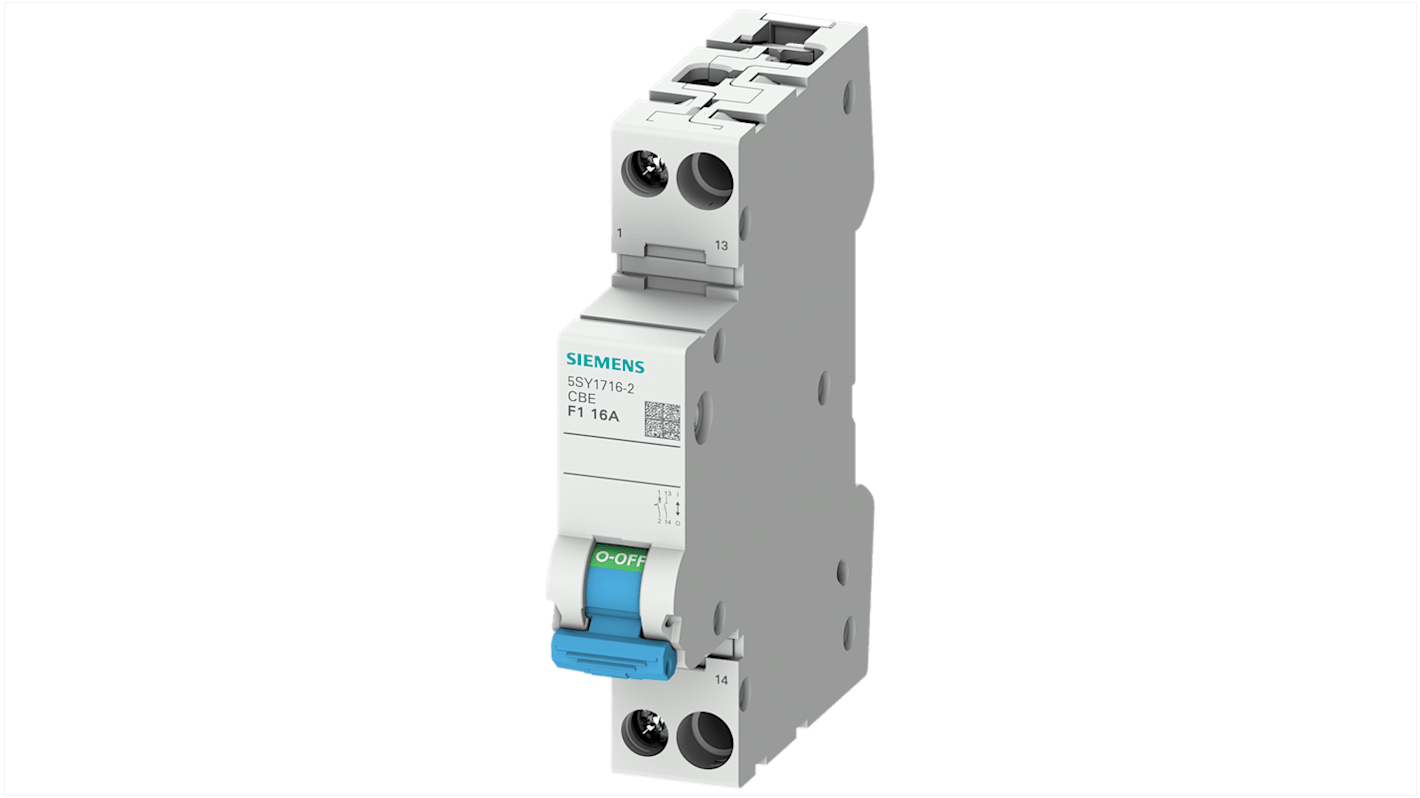

Una strategia di protezione contro le sovratensioni ben dimensionata, che include non solo SPD ma anche un corretto coordinamento con dispositivi come interruttori magnetotermici, fusibili e relè di controllo, è il miglior investimento per la resilienza di un quadro di distribuzione elettrica e dell'intero impianto.
Origine e Cause delle Sovratensioni Transitorie
Le sovratensioni che minacciano gli impianti industriali possono avere origini diverse. Conoscerle è il primo passo per implementare una difesa efficace.
Scariche atmosferiche (LEMP - Lightning Electro-Magnetic Pulse)
I fulmini sono la causa più potente e distruttiva. La minaccia può manifestarsi in due modi: per impatto diretto sulla struttura o sulla linea elettrica, con correnti di decine di migliaia di Ampere, o per impatto indiretto, quando un fulmine cade nelle vicinanze e il suo campo elettromagnetico induce correnti elevate sui cavi di alimentazione e di segnale.

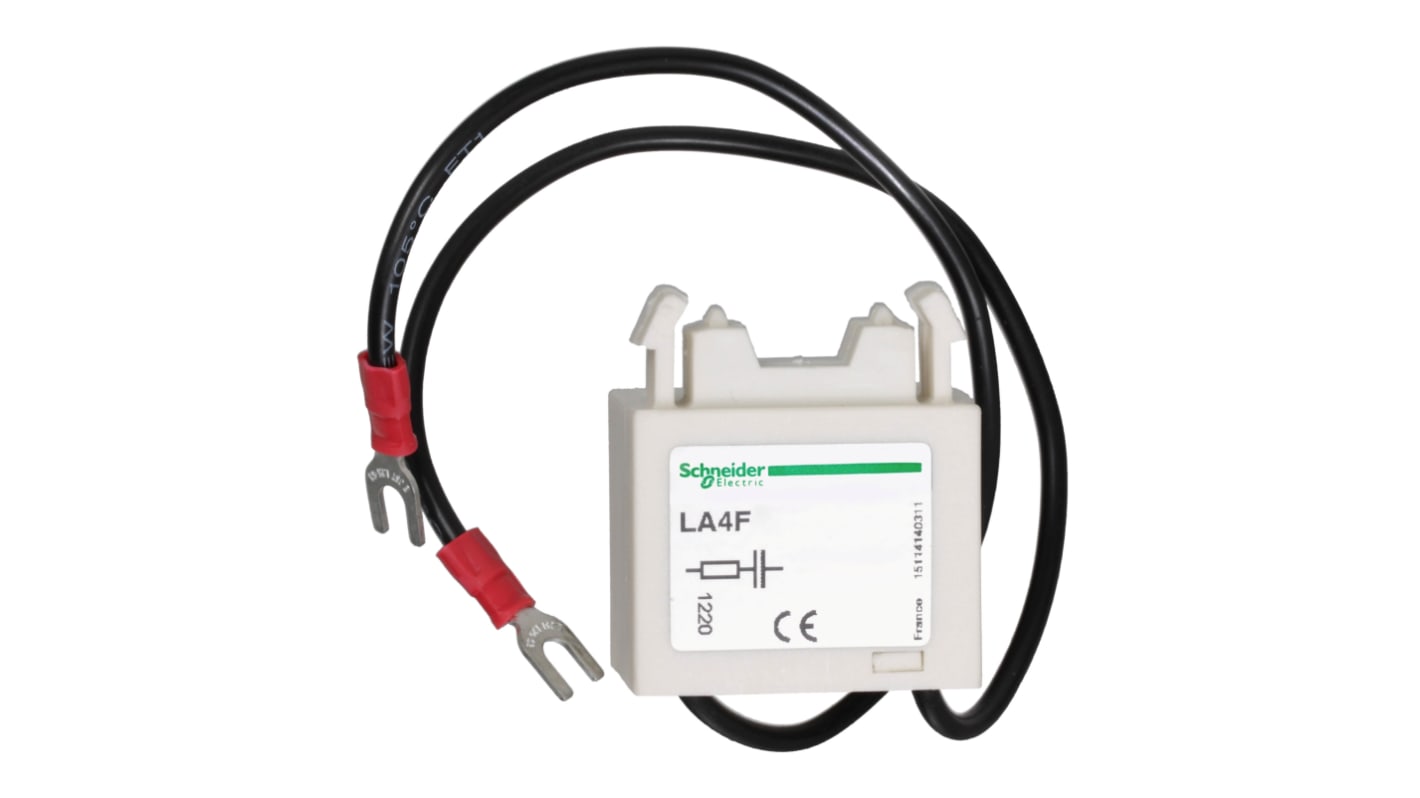

Sovratensioni di manovra (SEMP - Switching Electro-Magnetic Pulse)
Questi eventi sono estremamente comuni all'interno degli stabilimenti industriali e sono generati dalle normali operazioni dell'impianto. L'avvio e l'arresto di grandi motori, la commutazione di carichi induttivi (come trasformatori o contattori), e l'intervento di un fusibile o di un interruttore su una linea in corto circuito possono generare picchi di tensione transitori dannosi per l'elettronica più sensibile.
Scariche elettrostatiche (ESD - Electrostatic Discharge)
Sebbene di entità inferiore, le scariche elettrostatiche rappresentano un rischio concreto per le schede elettroniche e i componenti più delicati, specialmente durante le operazioni di installazione, manutenzione o riparazione all'interno di un quadro elettrico.
Come Funziona un Dispositivo di Protezione (SPD)
Un Dispositivo di Protezione da Sovratensione (SPD), noto anche come scaricatore, agisce come un "guardiano" intelligente della linea elettrica. Il suo principio di funzionamento è simile a quello di un interruttore ad altissima velocità. In condizioni normali, l'SPD presenta un'impedenza molto elevata, risultando "trasparente" al circuito. Quando la tensione di linea supera una determinata soglia a causa di un transitorio, la sua impedenza crolla istantaneamente a un valore molto basso, creando un percorso preferenziale per deviare l'energia in eccesso verso l'impianto di terra. Questo processo, che avviene in nanosecondi, "clampa" la tensione a un livello sicuro per le apparecchiature a valle. La tecnologia interna degli SPD si basa principalmente su componenti come varistori a ossido di metallo (MOV), spinterometri a gas (GDT) e diodi soppressori di transienti (TVS).
Classificazione degli SPD: Scegliere il Tipo Giusto per Ogni Applicazione
La scelta dell'SPD corretto dipende dal punto di installazione e dal livello di rischio. La protezione è strutturata in zone (LPZ - Lightning Protection Zone), e per ognuna è previsto un tipo specifico di dispositivo.

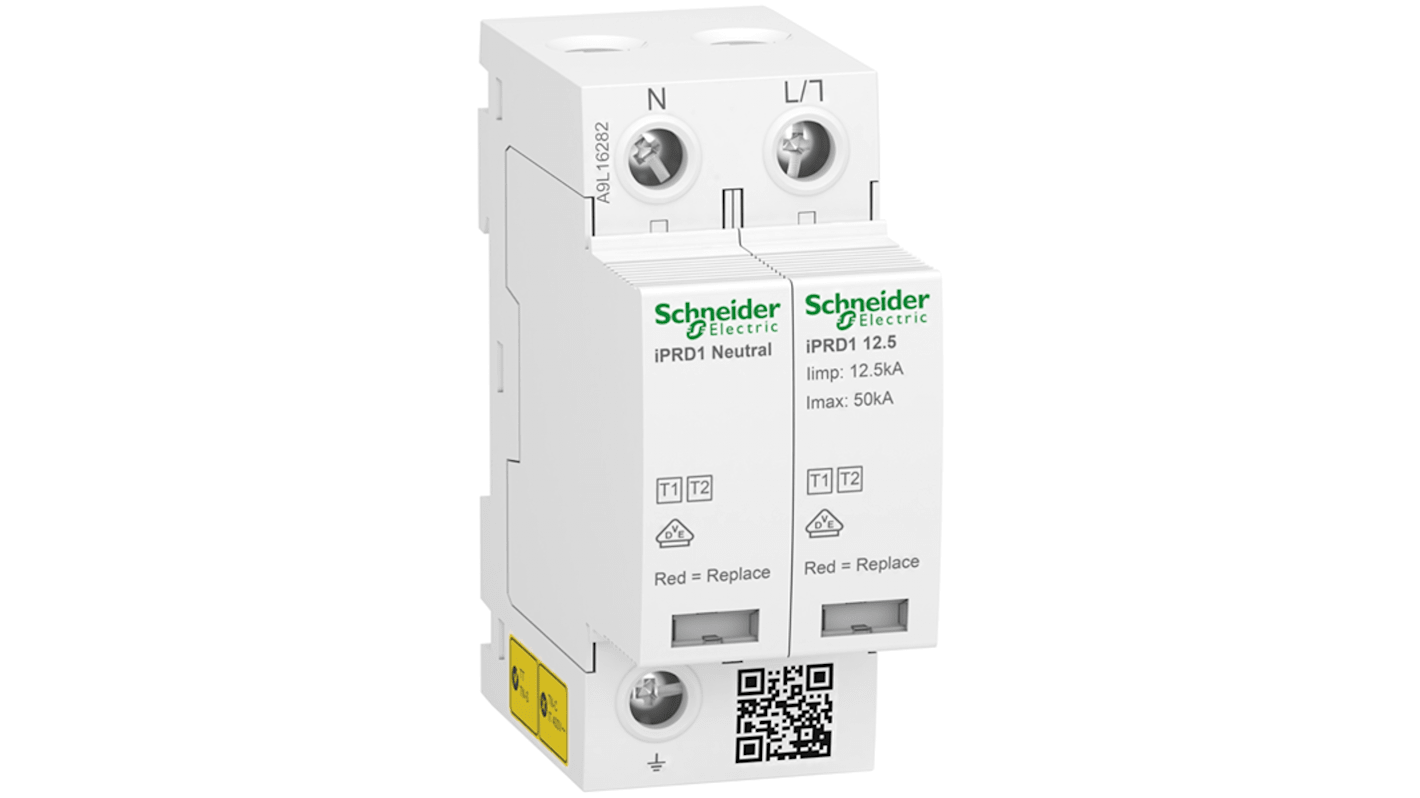

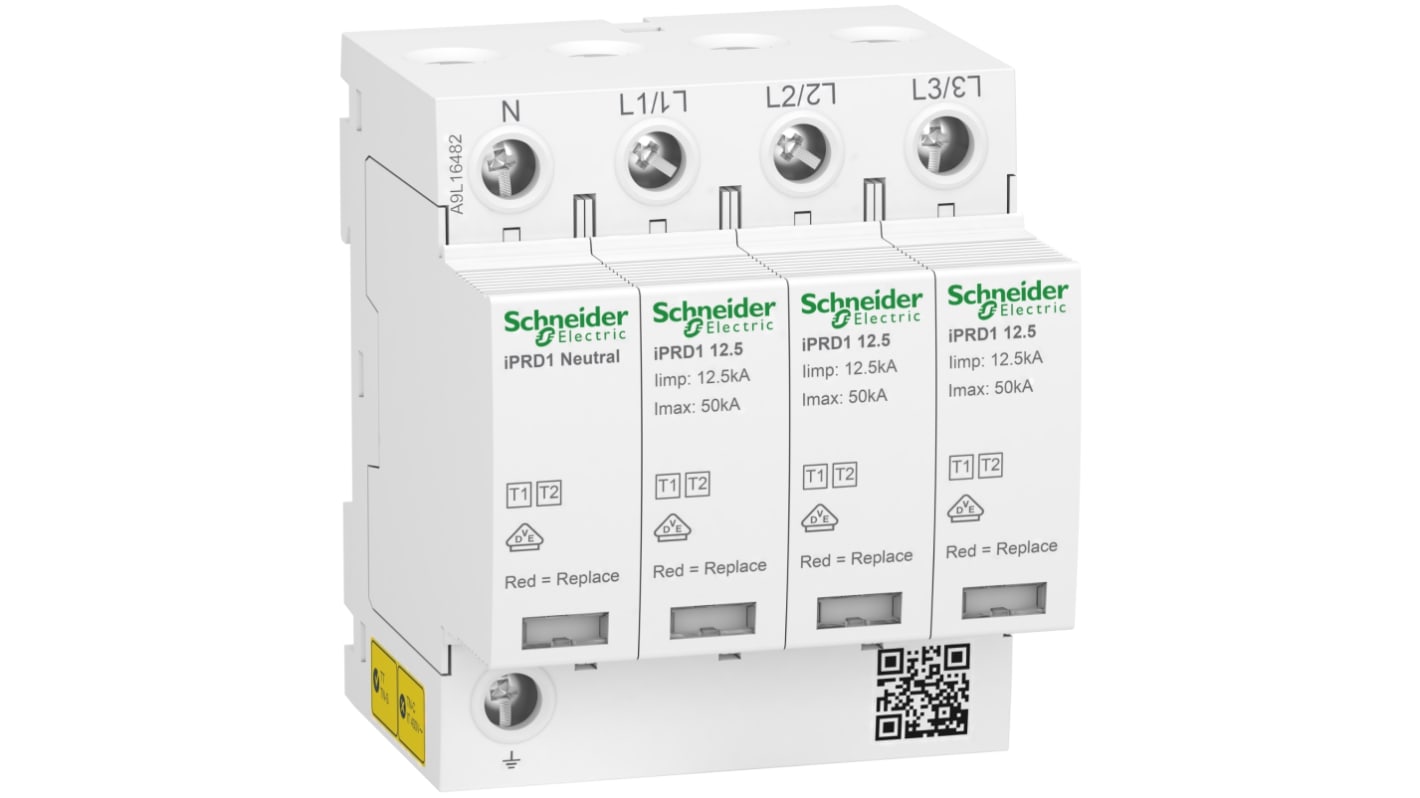

SPD di Tipo 1
Sono i dispositivi di protezione più robusti, progettati per essere installati nel quadro generale di distribuzione, all'origine dell'impianto. La loro funzione è scaricare le correnti impulsive ad alta energia provenienti da un fulmine diretto, caratterizzate da una forma d'onda 10/350 µs. La loro installazione è generalmente considerata necessaria negli edifici dotati di un sistema di protezione esterno contro i fulmini (LPS).

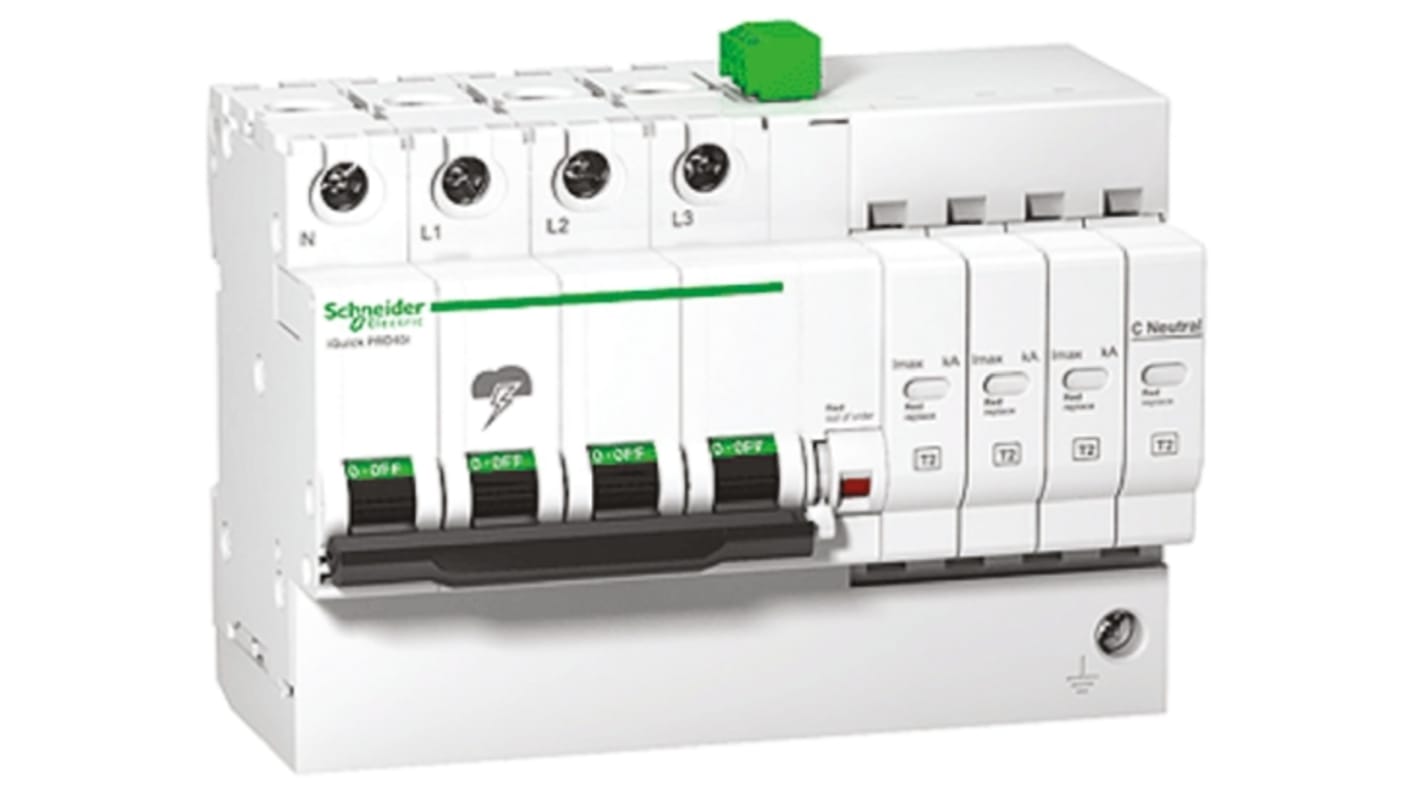

SPD di Tipo 2
Rappresentano la soluzione di protezione da sovratensioni più comune e versatile. Vengono installati nei quadri elettrici secondari, come quelli di reparto o di bordo macchina. Sono progettati per proteggere le apparecchiature dalle sovratensioni indotte da fulmini indiretti e dalle sovratensioni di manovra, gestendo correnti con forma d'onda 8/20 µs.
SPD di Tipo 3
Questi dispositivi offrono una protezione "fine" e sono installati il più vicino possibile alle apparecchiature più sensibili e critiche, come PLC, pannelli operatore, alimentatori o PC industriali. Hanno un livello di protezione in tensione (Up) molto basso, garantendo la massima sicurezza per l'elettronica delicata. Spesso sono integrati direttamente nelle prese di alimentazione o in moduli per guida DIN.
SPD per linee dati e segnale
La protezione non si limita alle linee di alimentazione. Reti di comunicazione come Profinet, Ethernet/IP, bus di campo e linee di segnale dei sensori sono altrettanto vulnerabili. Per queste applicazioni esistono SPD specifici, progettati per proteggere i dati e le interfacce di comunicazione senza interferire con la trasmissione del segnale.
Criteri Tecnici per la Selezione del Corretto SPD
Per un tecnico o un progettista, la scelta dell'SPD giusto si basa sull'analisi di alcuni parametri chiave presenti sulla scheda tecnica del prodotto:
- Livello di protezione della tensione (Up): È il parametro più critico. Indica la tensione residua massima ai capi dell'SPD durante la scarica. Questo valore deve essere sempre inferiore alla tensione di tenuta all'impulso (Uw) dell'apparecchiatura che si intende proteggere.
- Tensione massima continuativa (Uc): Rappresenta la tensione massima che l'SPD può sopportare in modo permanente senza entrare in conduzione. Deve essere scelta con un margine di sicurezza superiore alla tensione nominale della rete.
- Corrente nominale di scarica (In): Specifica per gli SPD di Tipo 2, indica il valore di picco di una corrente (con onda 8/20 µs) che il dispositivo può scaricare ripetutamente senza danneggiarsi. Un valore più alto è indice di maggiore robustezza.
- Corrente impulsiva di fulmine (Iimp): Parametro fondamentale per gli SPD di Tipo 1, indica la capacità del dispositivo di sopportare la corrente di un fulmine diretto (con onda 10/350 µs).
Installazione Corretta e Coordinamento degli SPD
L'efficacia di un sistema di protezione dalle sovratensioni dipende tanto dalla qualità del dispositivo quanto dalla sua installazione. Un SPD performante installato in modo errato può risultare del tutto inutile.
La regola dei 50 cm
I cavi di collegamento dell'SPD (dalla linea al dispositivo e dal dispositivo alla barra di terra) devono essere i più corti e dritti possibile. La lunghezza totale di questi collegamenti non dovrebbe idealmente superare i 50 cm. Cavi più lunghi introducono un'induttanza parassita che, durante il passaggio della corrente impulsiva, genera una sovratensione aggiuntiva che si somma all'Up del dispositivo, riducendone l'efficacia.
Coordinamento energetico
Quando si utilizzano più SPD in cascata (es. Tipo 1 nel quadro generale e Tipo 2 in un quadro secondario), è essenziale che siano energeticamente coordinati. Ciò garantisce che intervengano nella sequenza corretta, con il dispositivo a monte che assorbe la maggior parte dell'energia e quello a valle che affina la protezione. Se installati troppo vicini senza un'adeguata impedenza di disaccoppiamento (spesso fornita da una decina di metri di cavo), il dispositivo a valle potrebbe non intervenire correttamente.
Normative di Riferimento
La progettazione e l'installazione dei sistemi di protezione da sovratensione sono regolamentate da precise normative tecniche che garantiscono sicurezza ed efficacia. Le principali norme di riferimento nel contesto italiano ed europeo sono la serie CEI EN 62305, che tratta la protezione contro i fulmini in tutti i suoi aspetti, e la norma impianti CEI 64-8, in particolare la sezione 534, che definisce i criteri per la scelta e l'installazione degli SPD negli impianti elettrici di bassa tensione. La selezione di dispositivi conformi a questi standard, come quelli disponibili su Elexonik, è una garanzia di qualità e affidabilità.
Ora che conosci i criteri fondamentali per una corretta protezione sovratensione, esplora la nostra gamma completa di scaricatori. Usa i filtri per TIPO, TENSIONE NOMINALE e CORRENTE DI SCARICA per trovare rapidamente il prodotto più adatto al tuo quadro elettrico.
Il dimensionamento della protezione per un impianto complesso richiede un'analisi accurata. Se hai bisogno di supporto per la scelta del prodotto giusto o per un progetto specifico, il team tecnico di Elexonik è a tua disposizione. Contattaci per una consulenza gratuita e assicurati la massima protezione per i tuoi asset industriali.
