Componenti tensionamento cavi
9 prodotti
Visualizzi 1 - 9 di 9 prodotti
Negli impianti con interruttori a fune, il corretto tensionamento del cavo non è un dettaglio accessorio: è la condizione che determina se il dispositivo di sicurezza interverrà quando serve. I componenti di tensionamento - tenditori, serracavi, pulegge, ganci e molle - sono disponibili a catalogo su Elexonik con spedizione tramite corriere espresso, pensati per installatori e manutentori che devono completare o ripristinare una linea di emergenza senza compromessi sul funzionamento.
Elexonik supporta tecnici, installatori e responsabili acquisti nella selezione di questi componenti, offrendo assistenza pre-vendita per verificare la compatibilità con l'interruttore a fune già installato e con le caratteristiche del percorso cavo. Se stai cercando un tenditore specifico o devi sostituire un serracavo fuori produzione, il nostro team è disponibile per confrontare le opzioni e individuare il ricambio corretto prima di processare l'ordine.
Componenti di tensionamento per interruttori a fune: funzione e tipologie a catalogo
I componenti di tensionamento cavi appartengono all'ecosistema degli interruttori a fune e componenti, una famiglia di dispositivi impiegata nelle linee di emergenza industriali per arrestare macchinari o impianti lungo tutta la loro estensione, anche in assenza di un operatore in prossimità del punto di pericolo. Perché l'interruttore a fune funzioni in modo affidabile, il cavo deve mantenere una tensione costante e calibrata per tutto il suo percorso: troppo lasco e il dispositivo non si attiva, troppo teso e rischia di attivarsi per vibrazioni o dilatazioni termiche.

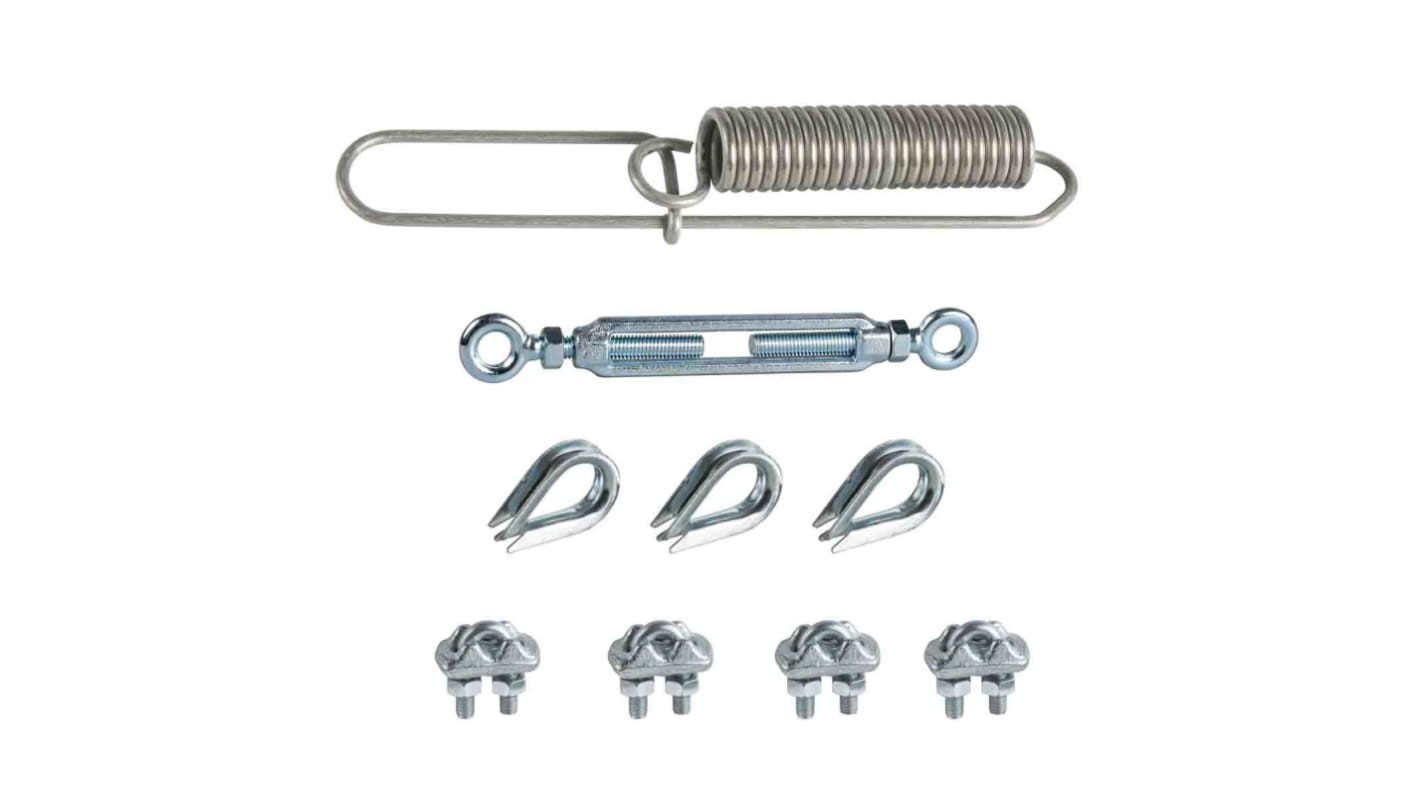

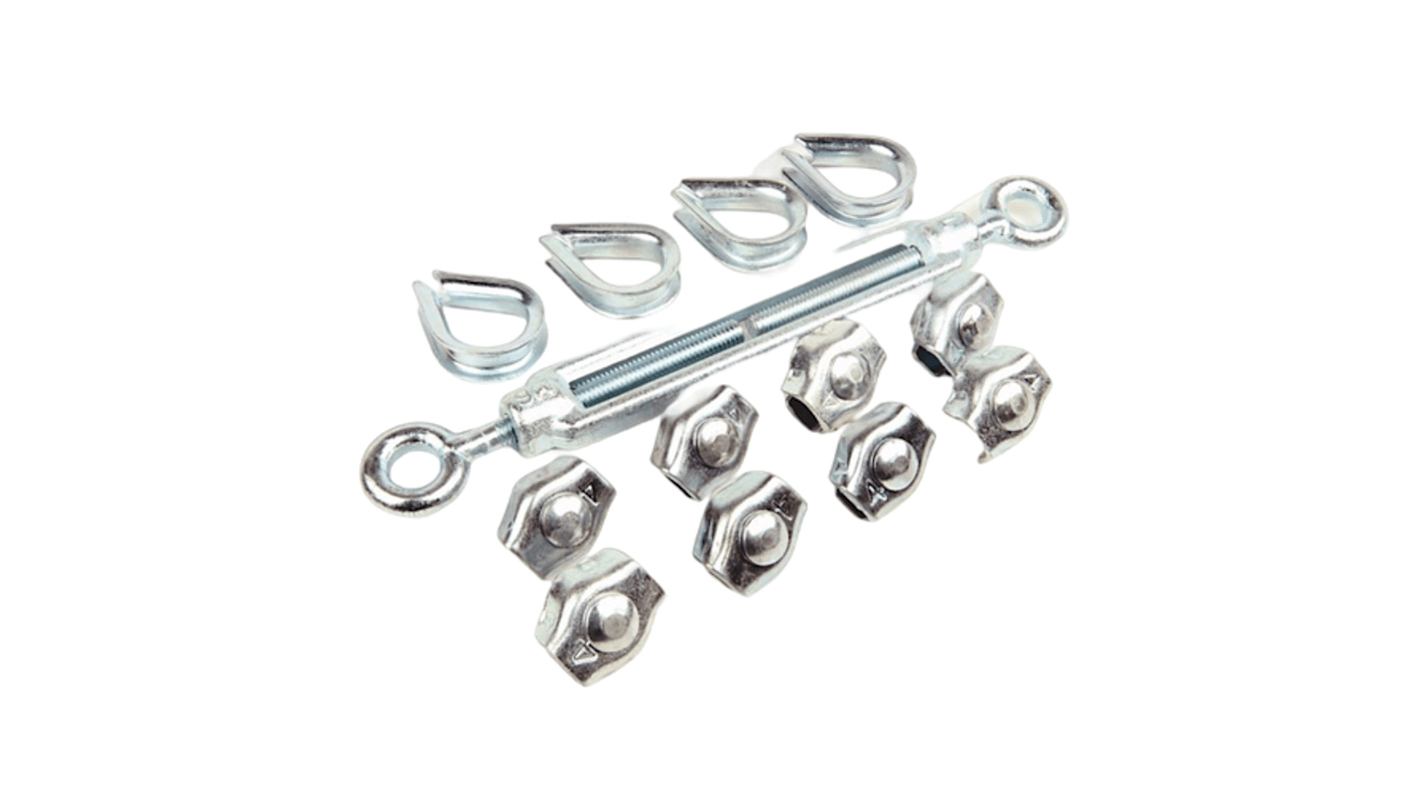

I componenti che assolvono questa funzione si suddividono in famiglie distinte, ciascuna con un ruolo specifico nel sistema:

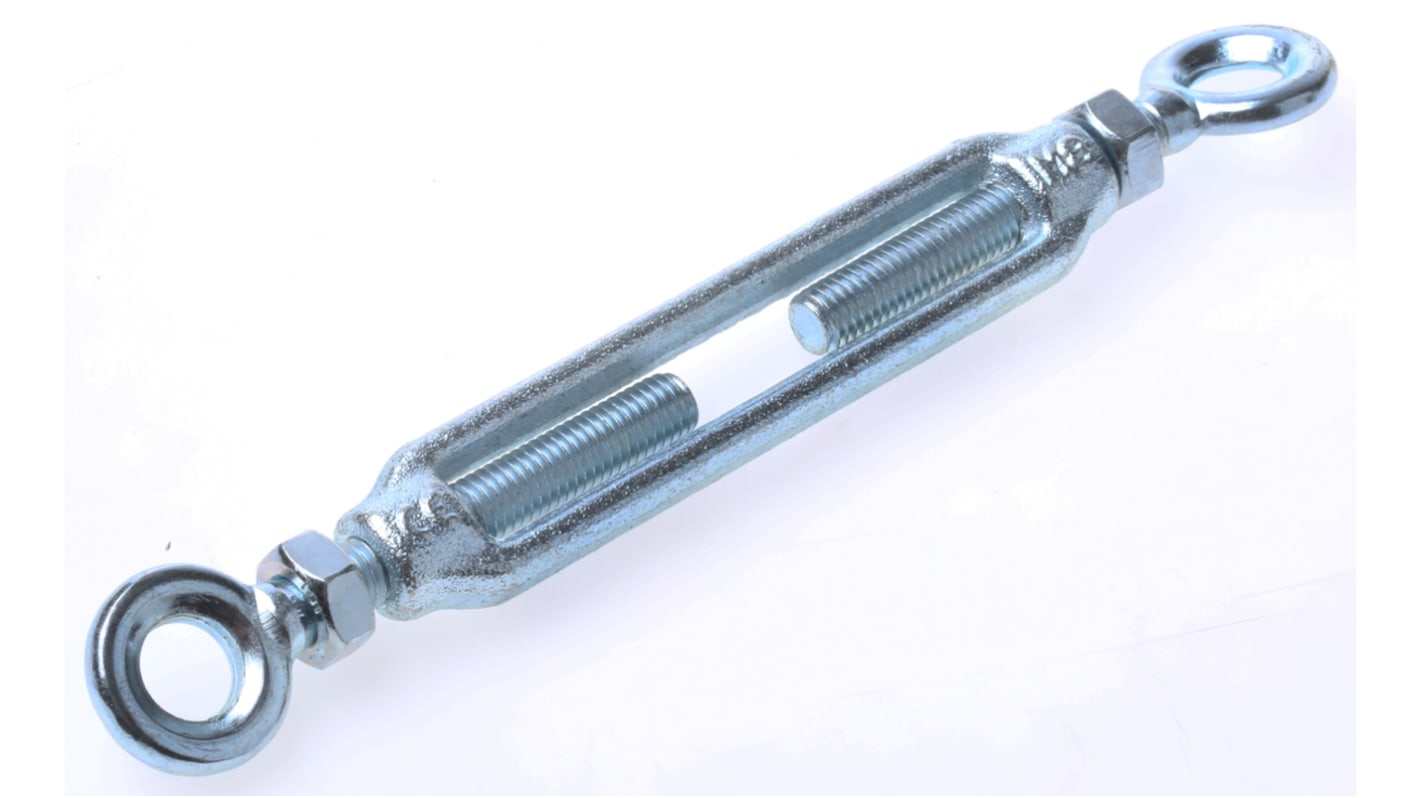

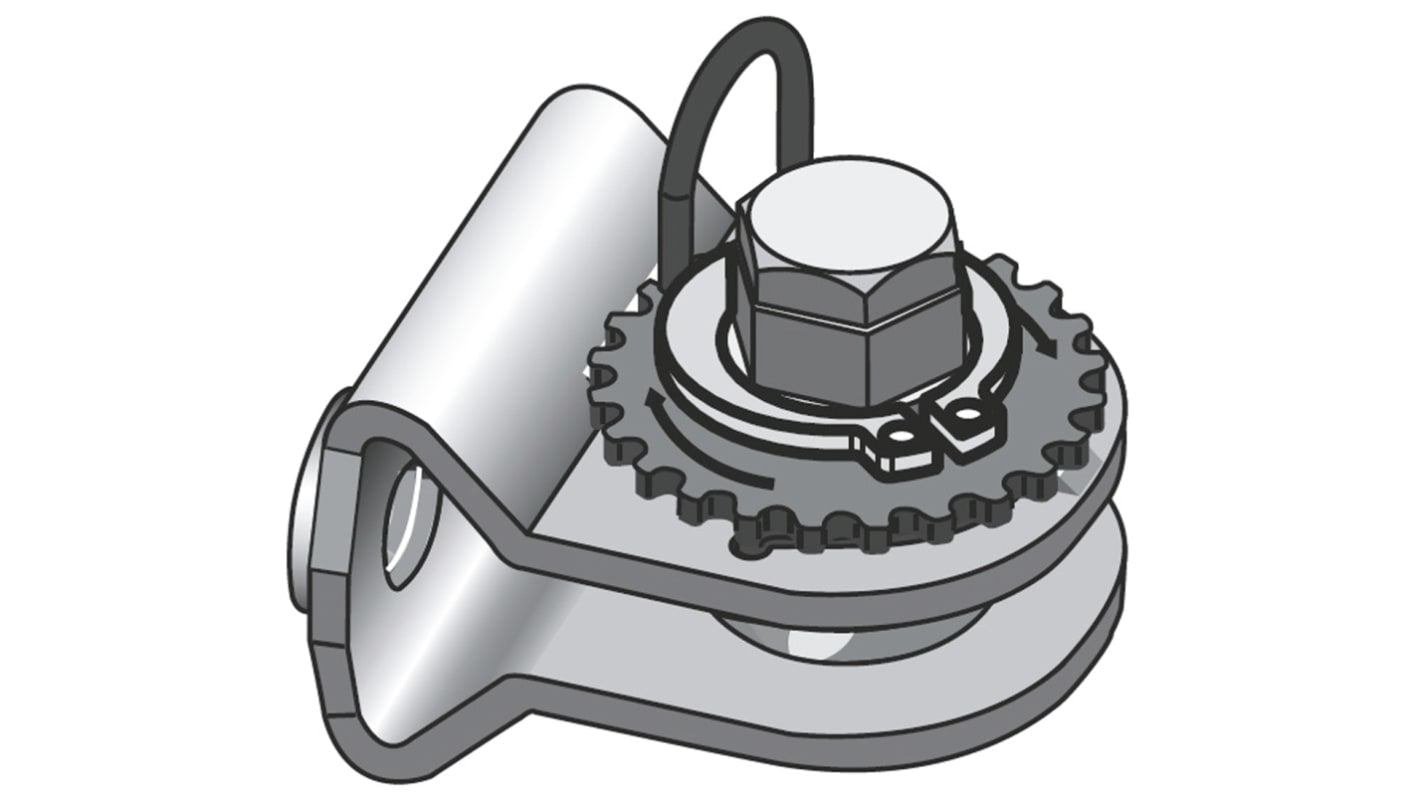

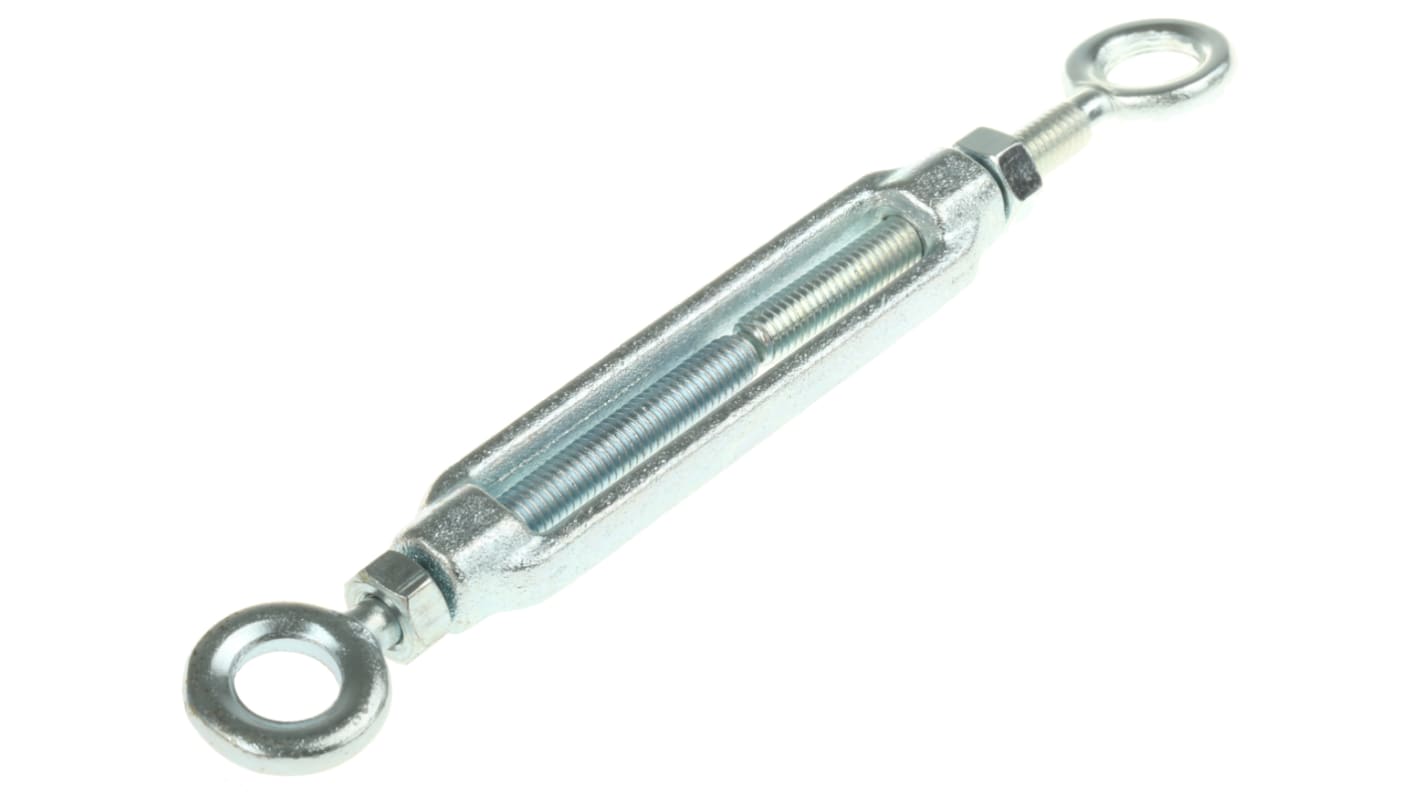

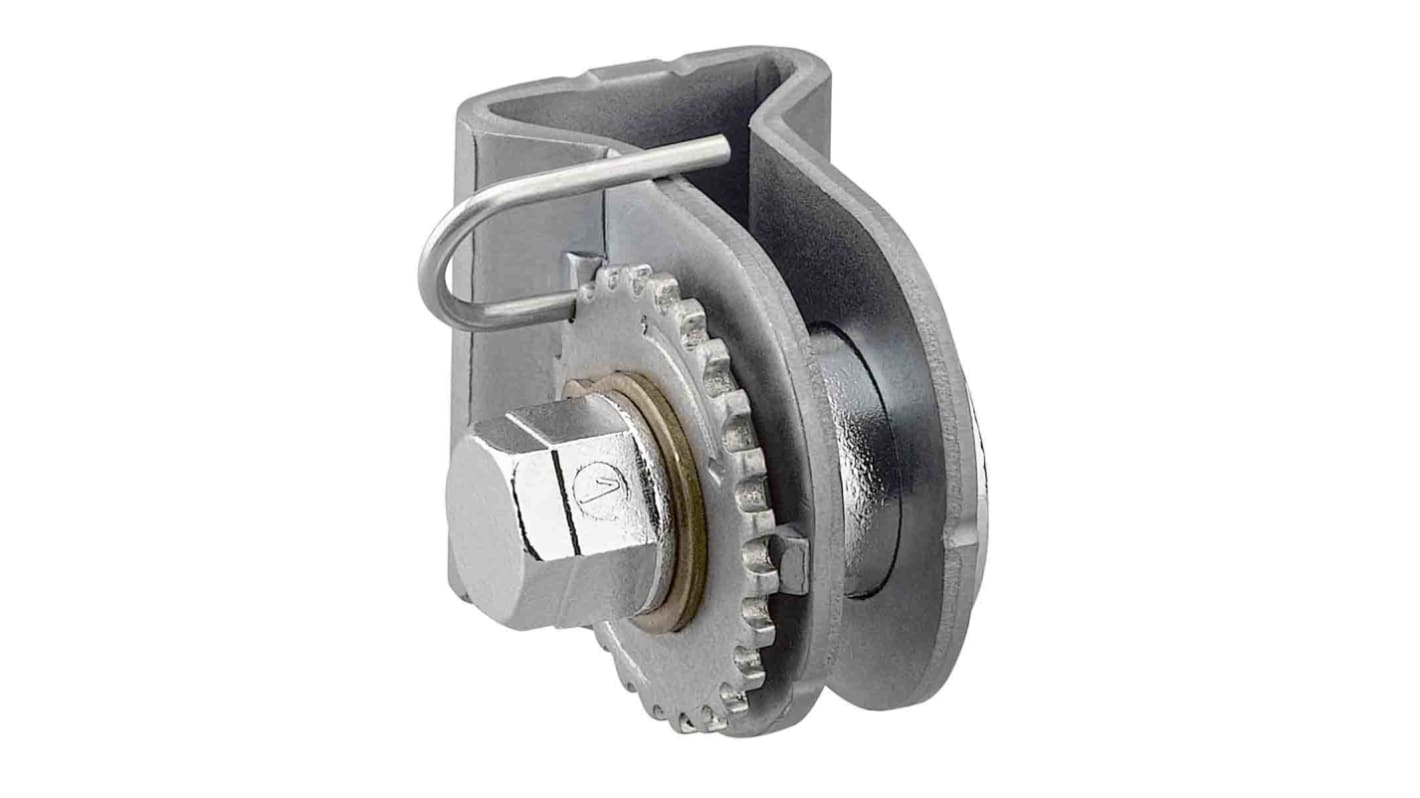

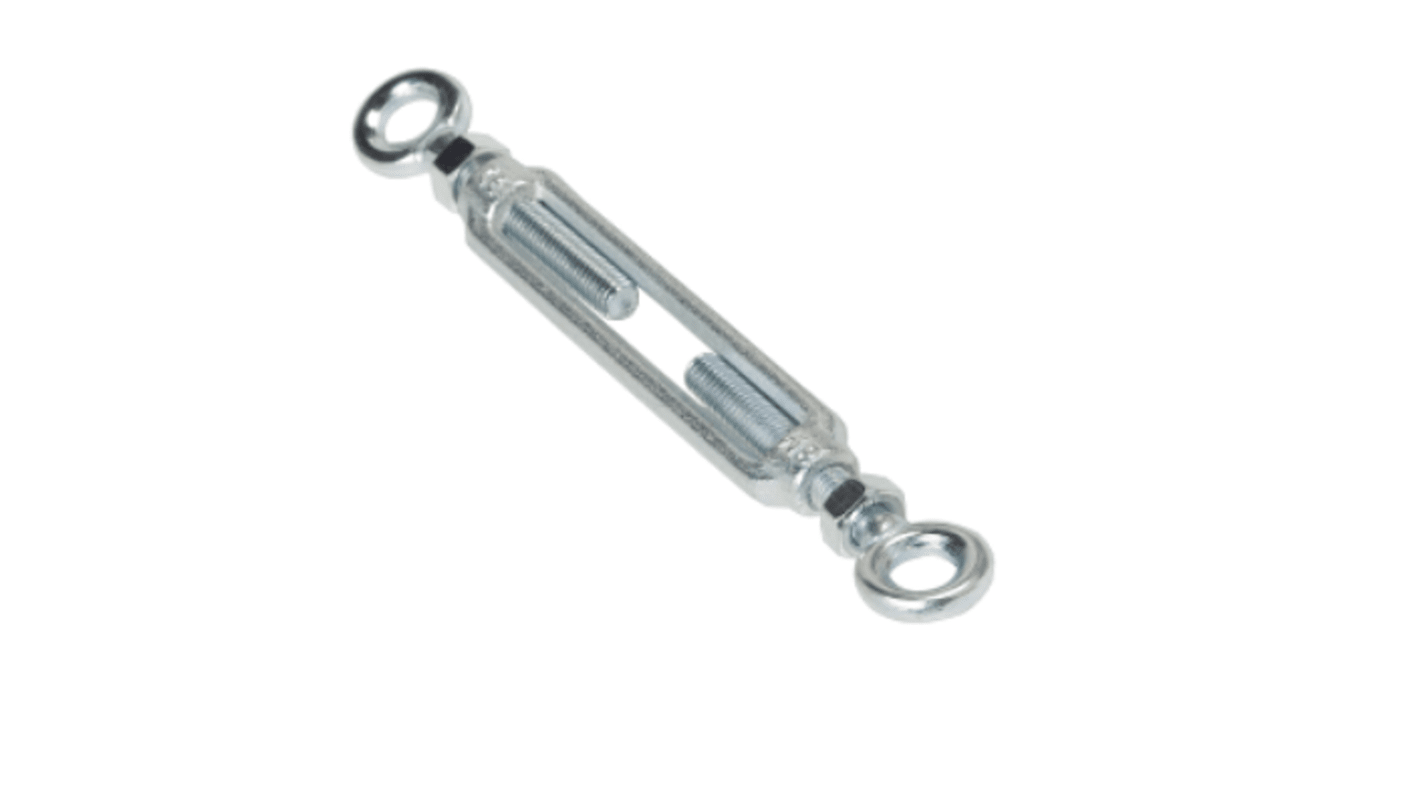

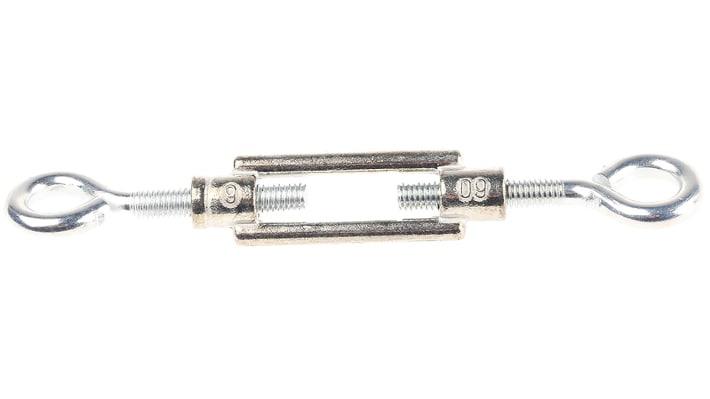

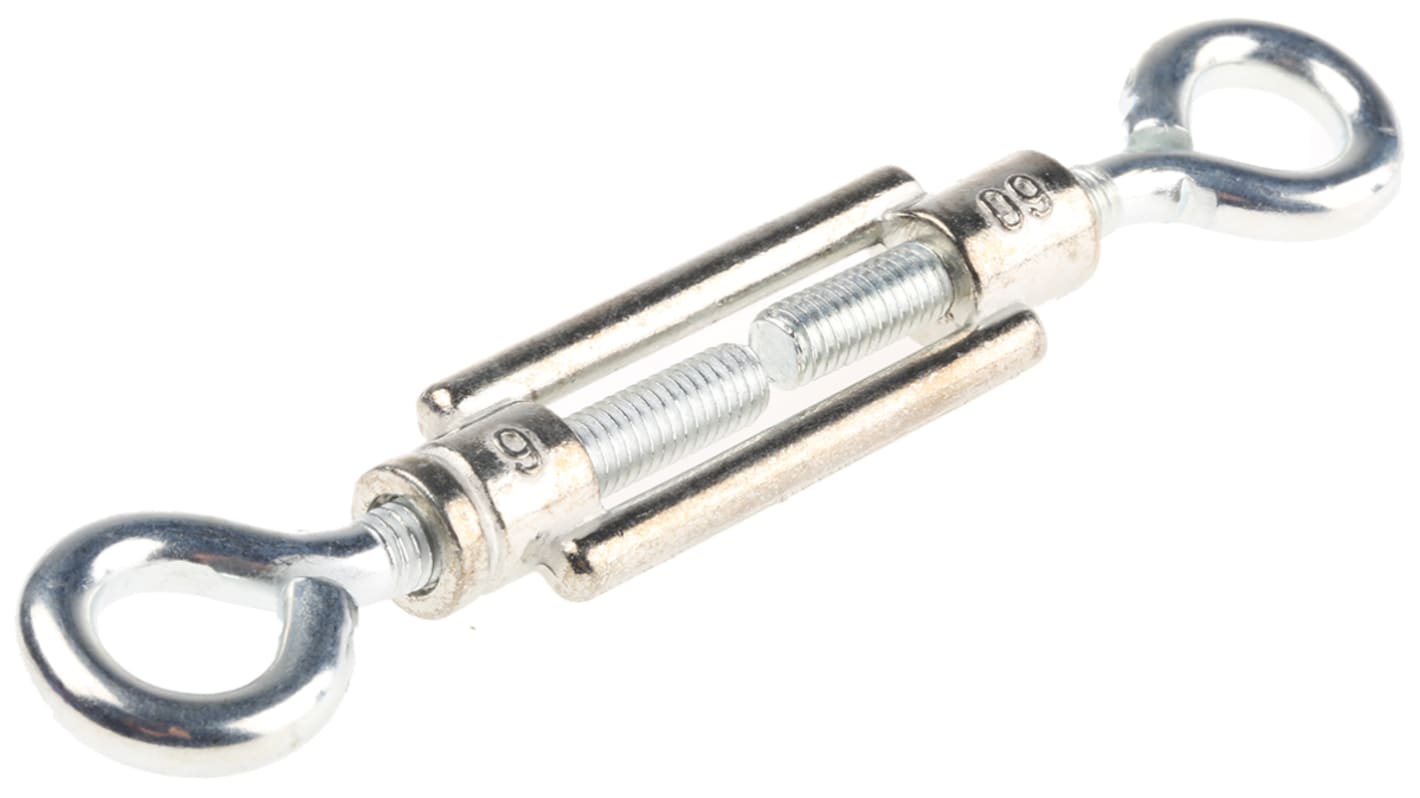

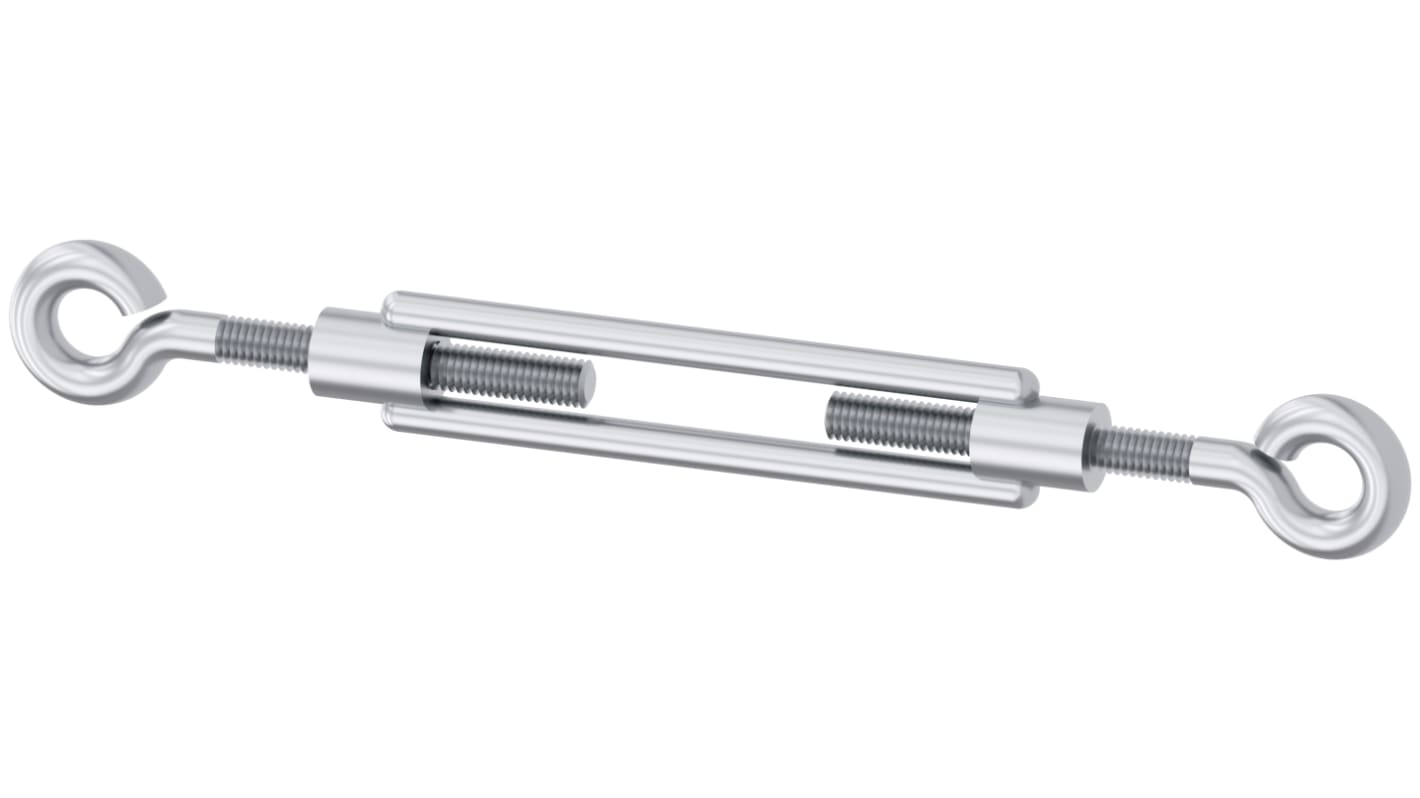

Tenditori
Sono gli elementi che permettono di regolare e mantenere la tensione del cavo lungo il percorso. Esistono in versione a molla, che compensano automaticamente le variazioni di lunghezza dovute a temperatura o cedimenti del supporto, e in versione a vite, che richiedono una regolazione manuale ma offrono maggiore stabilità in condizioni statiche. La scelta tra le due tipologie dipende dalla lunghezza del percorso cavo, dalla presenza di sollecitazioni dinamiche e dalla frequenza degli interventi di manutenzione previsti.

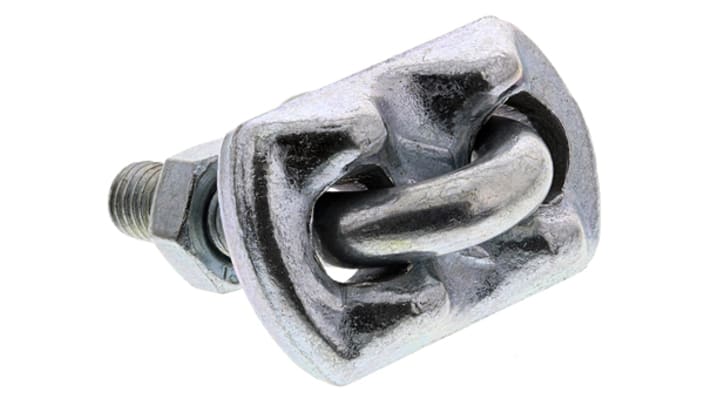

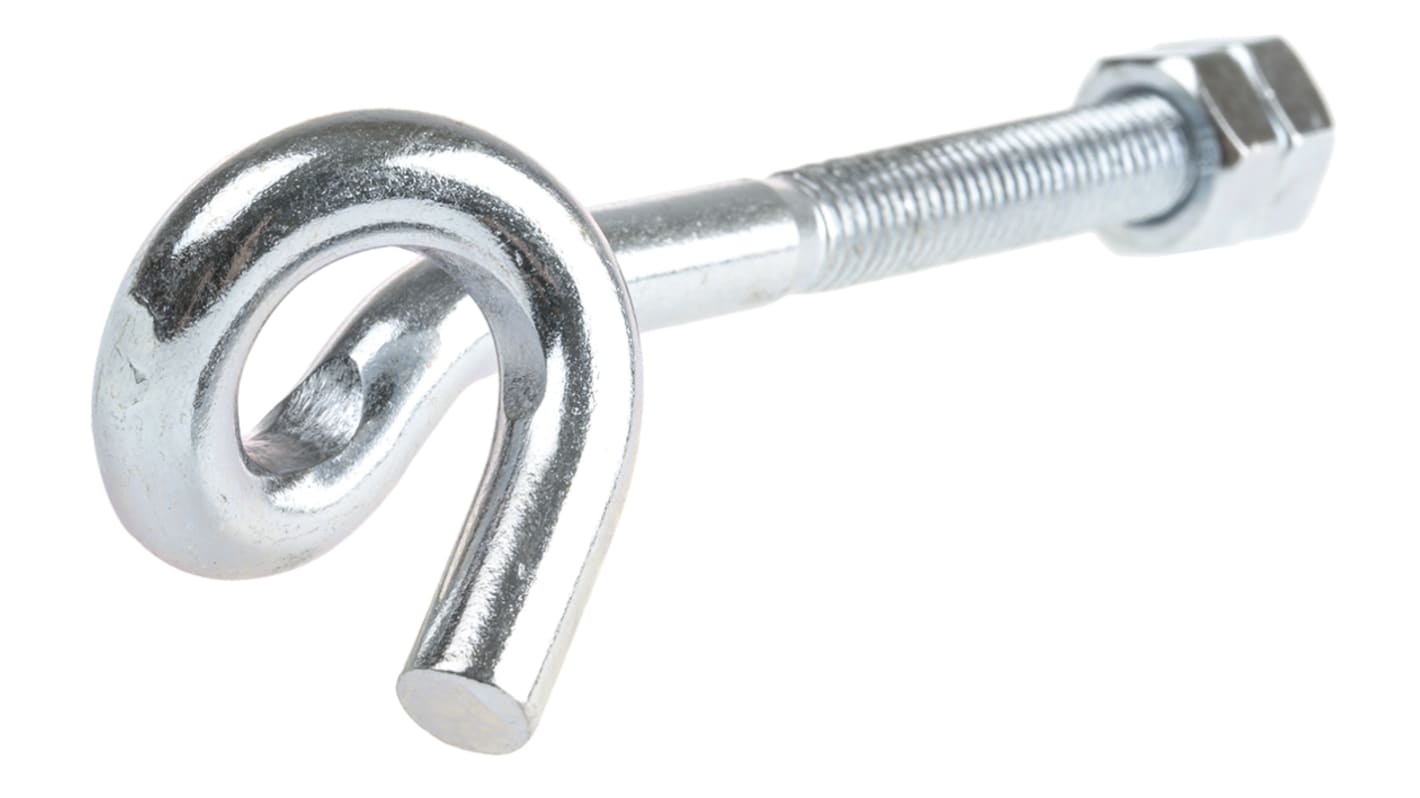

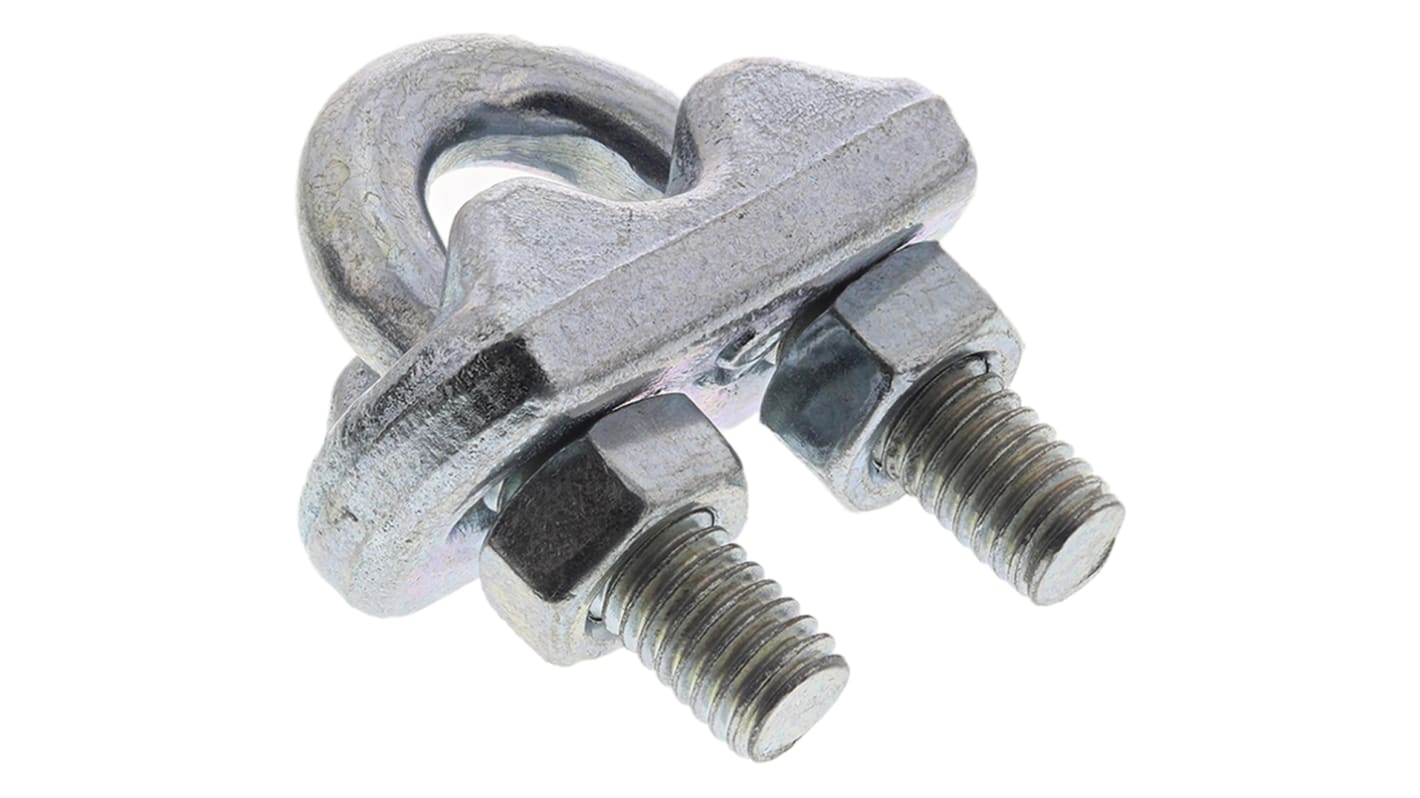

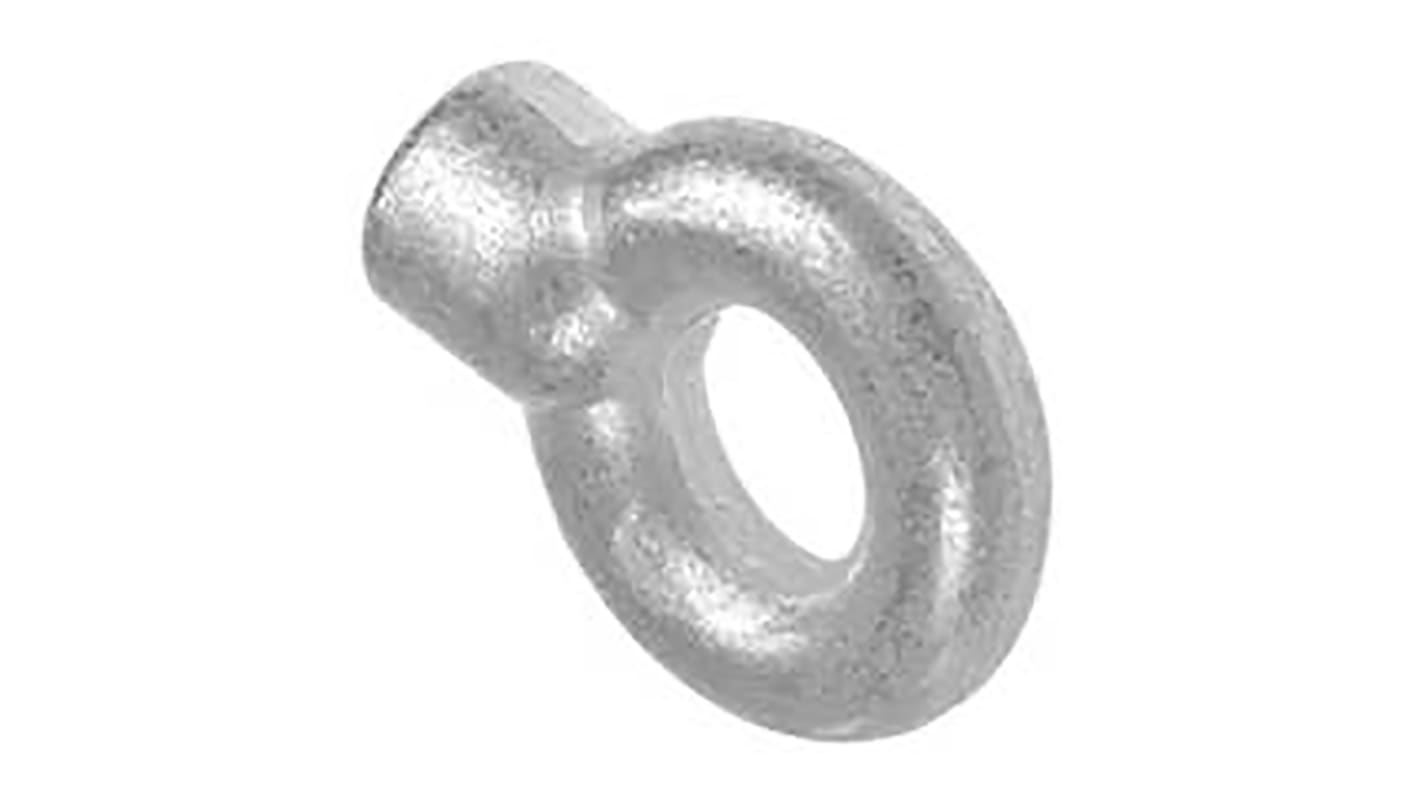

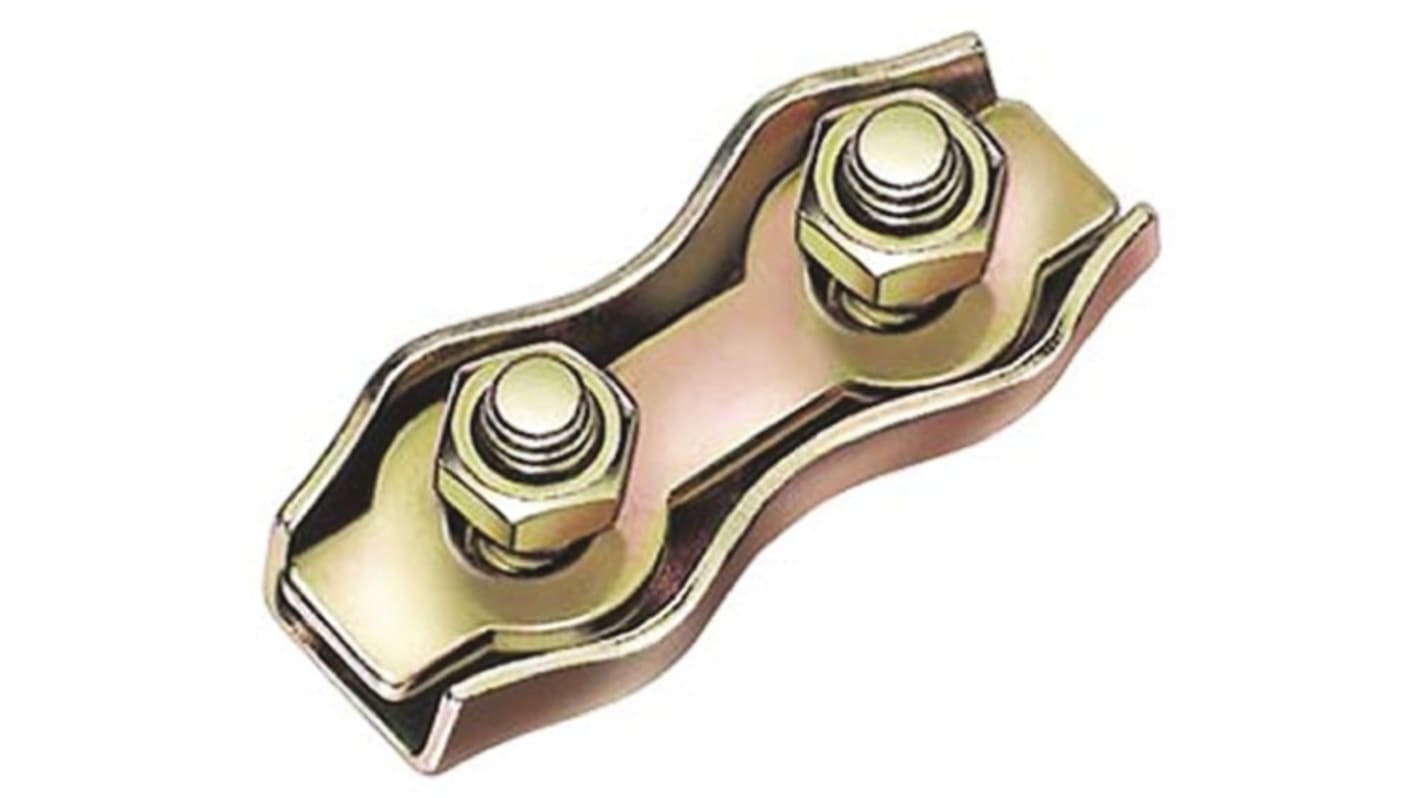

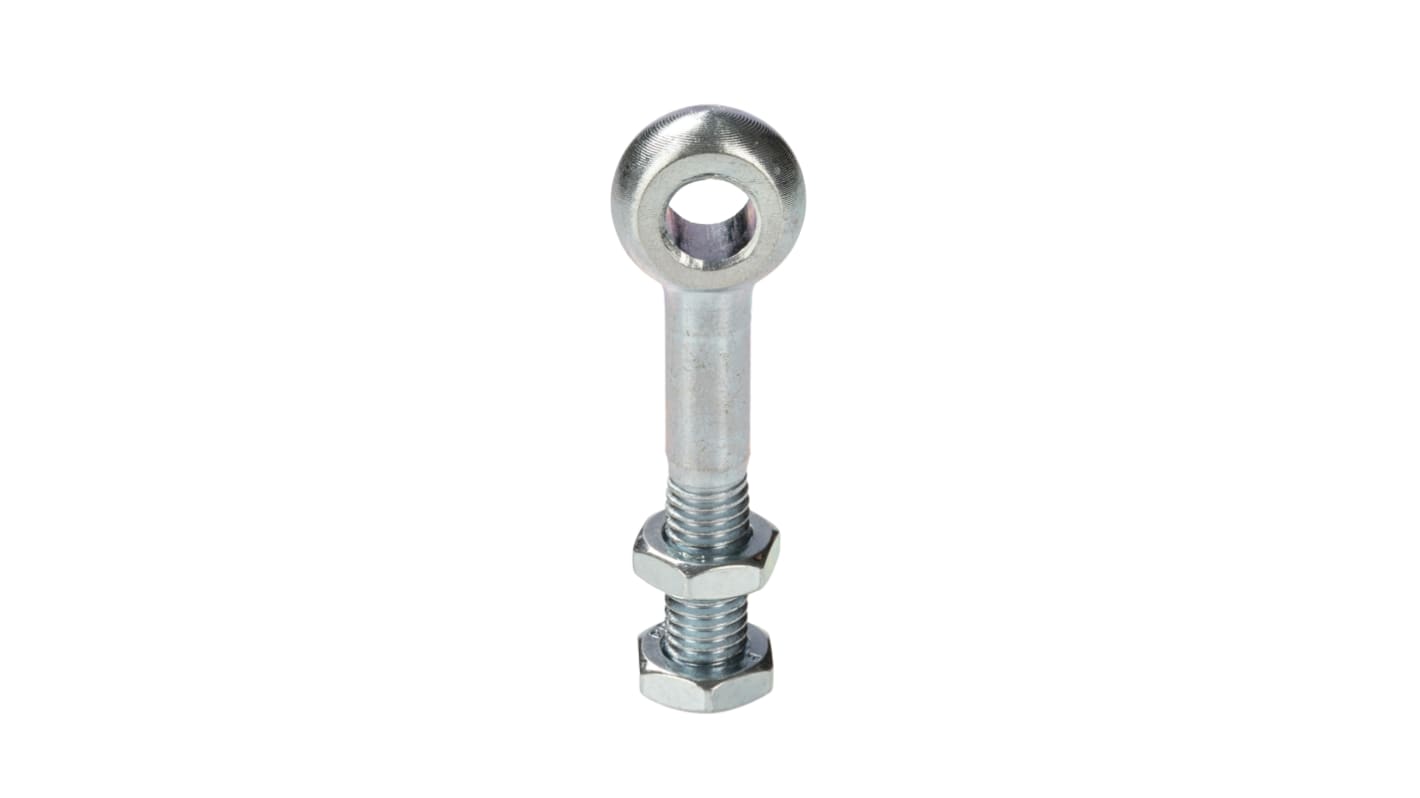

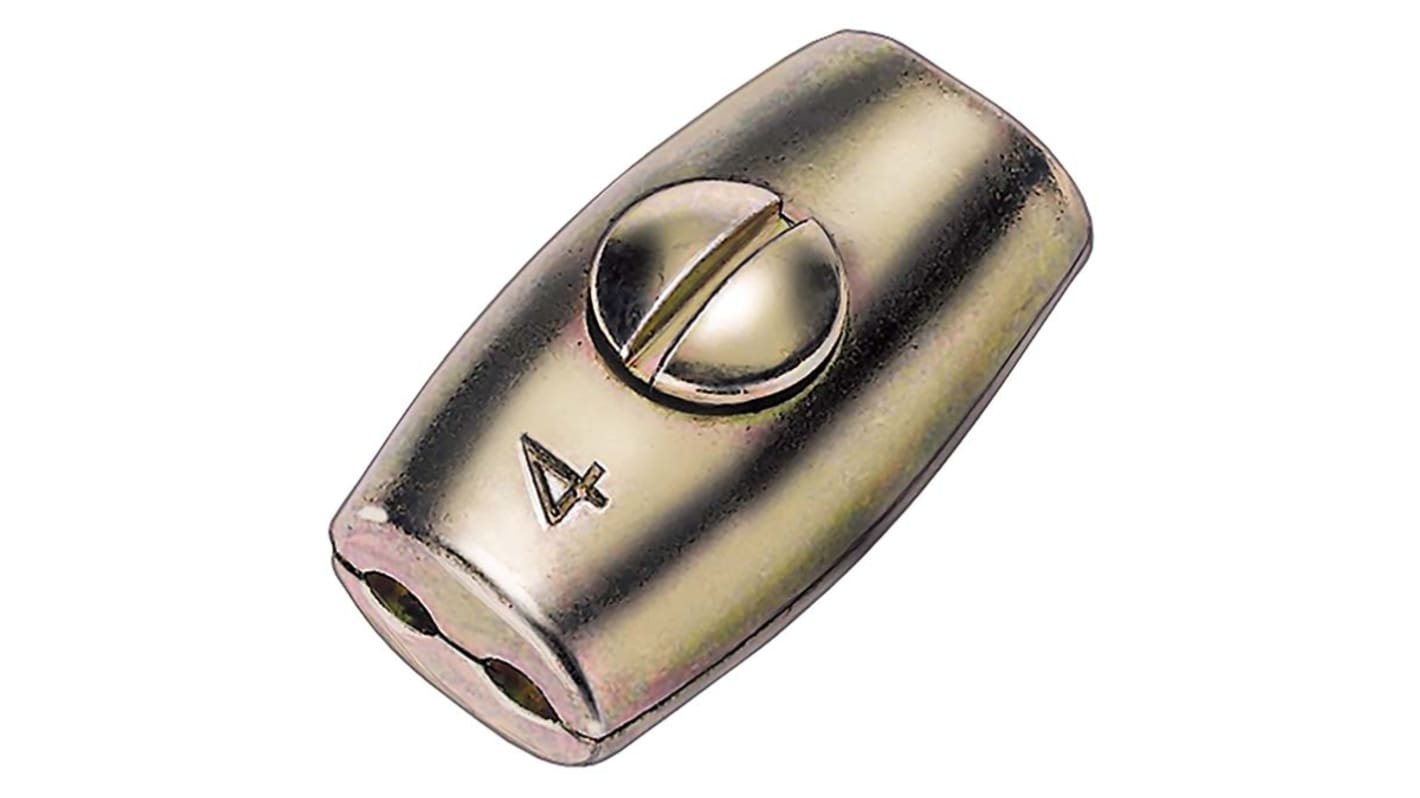

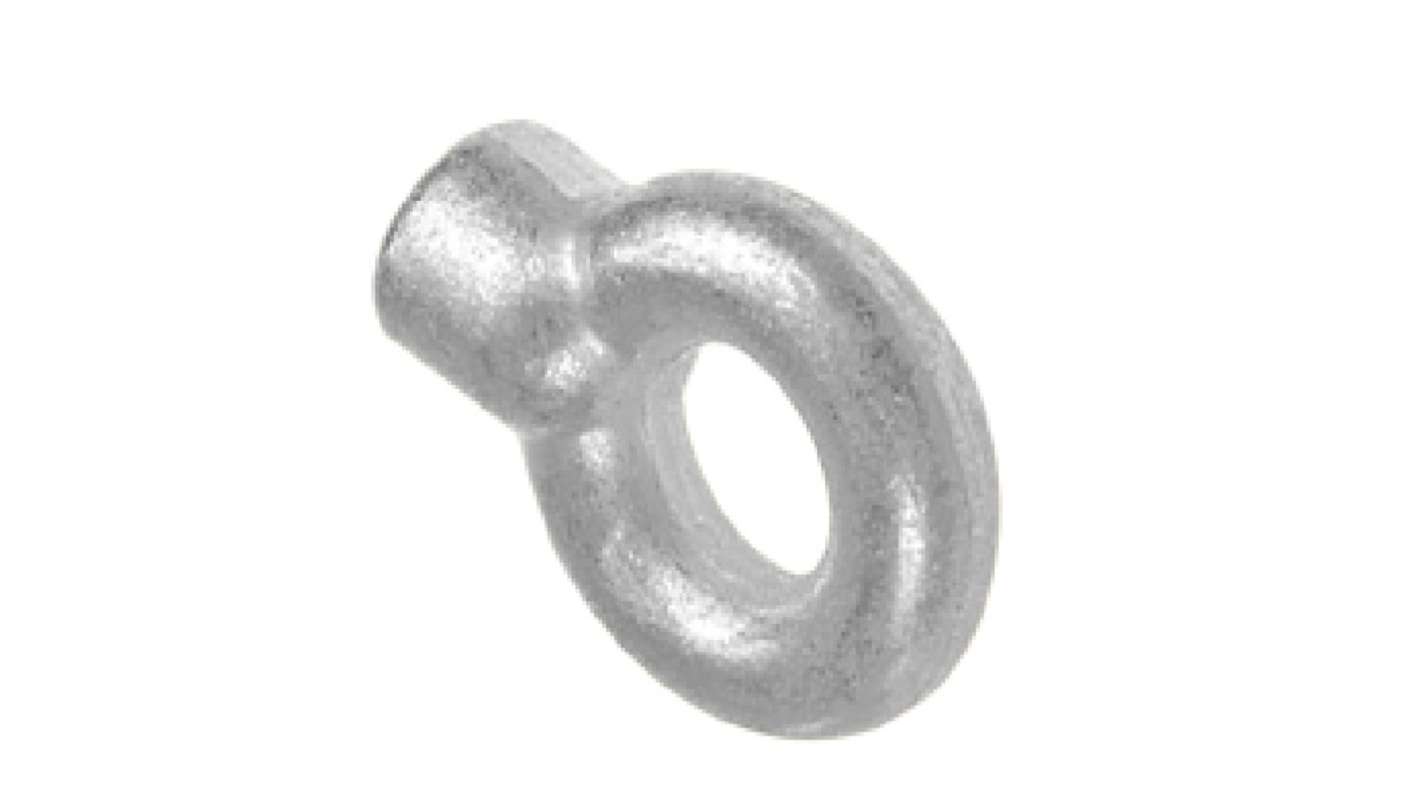

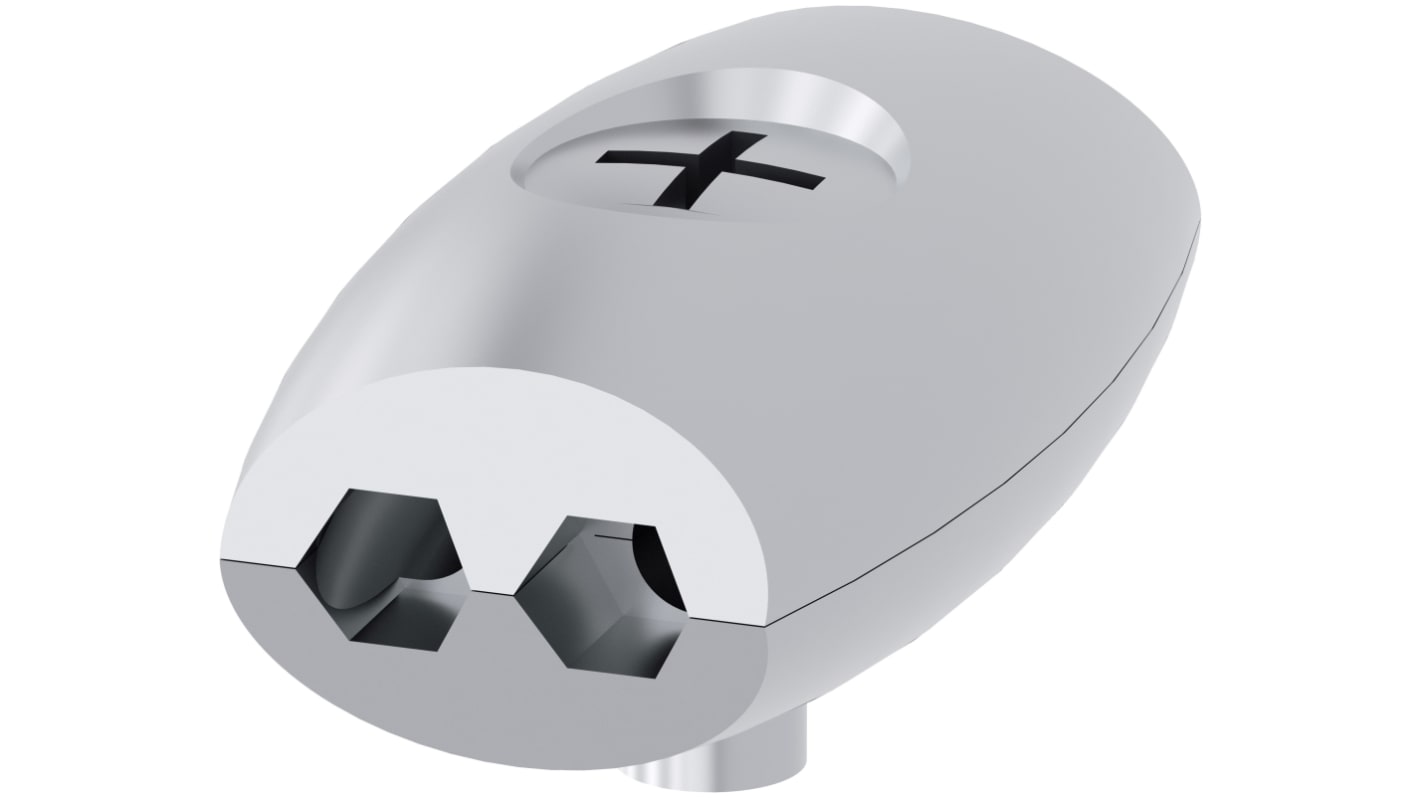

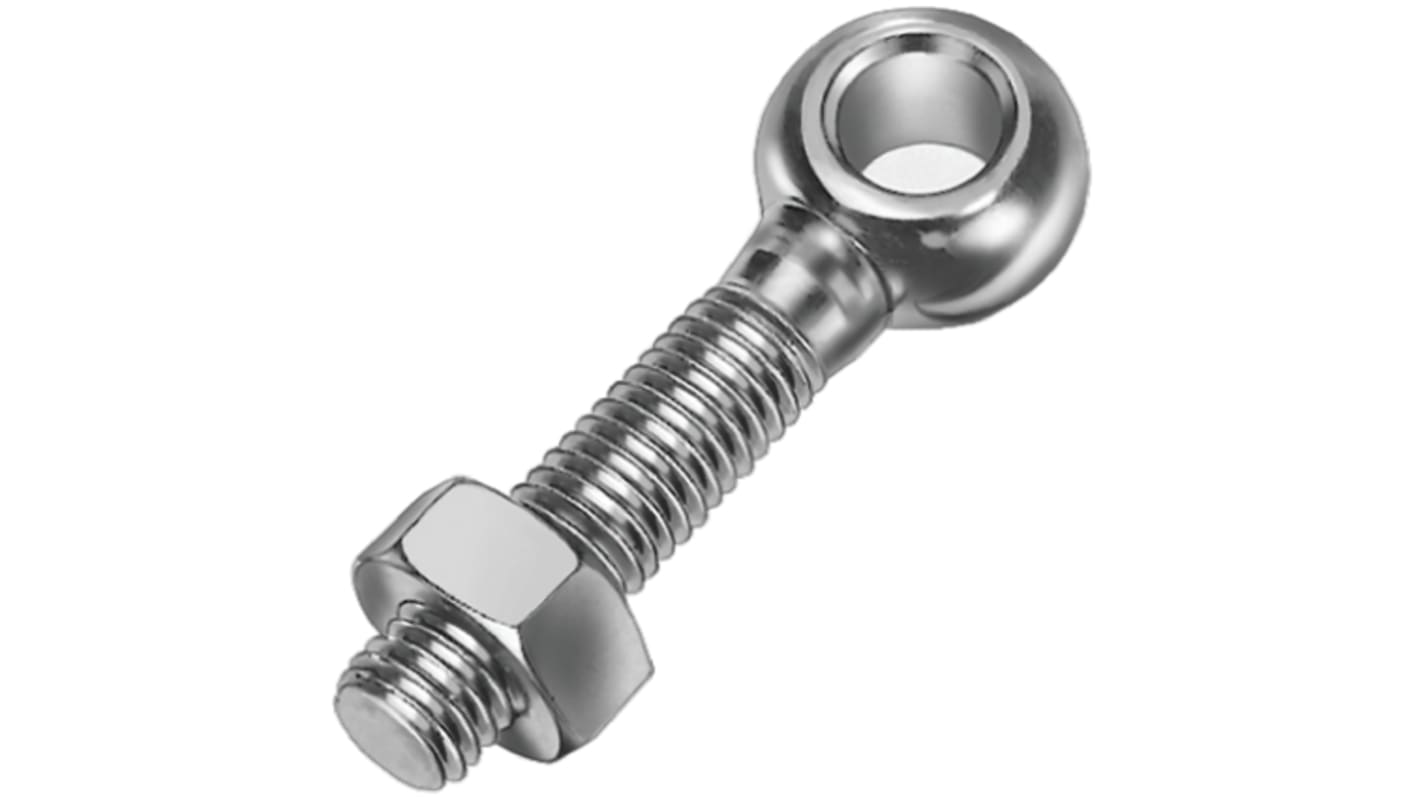

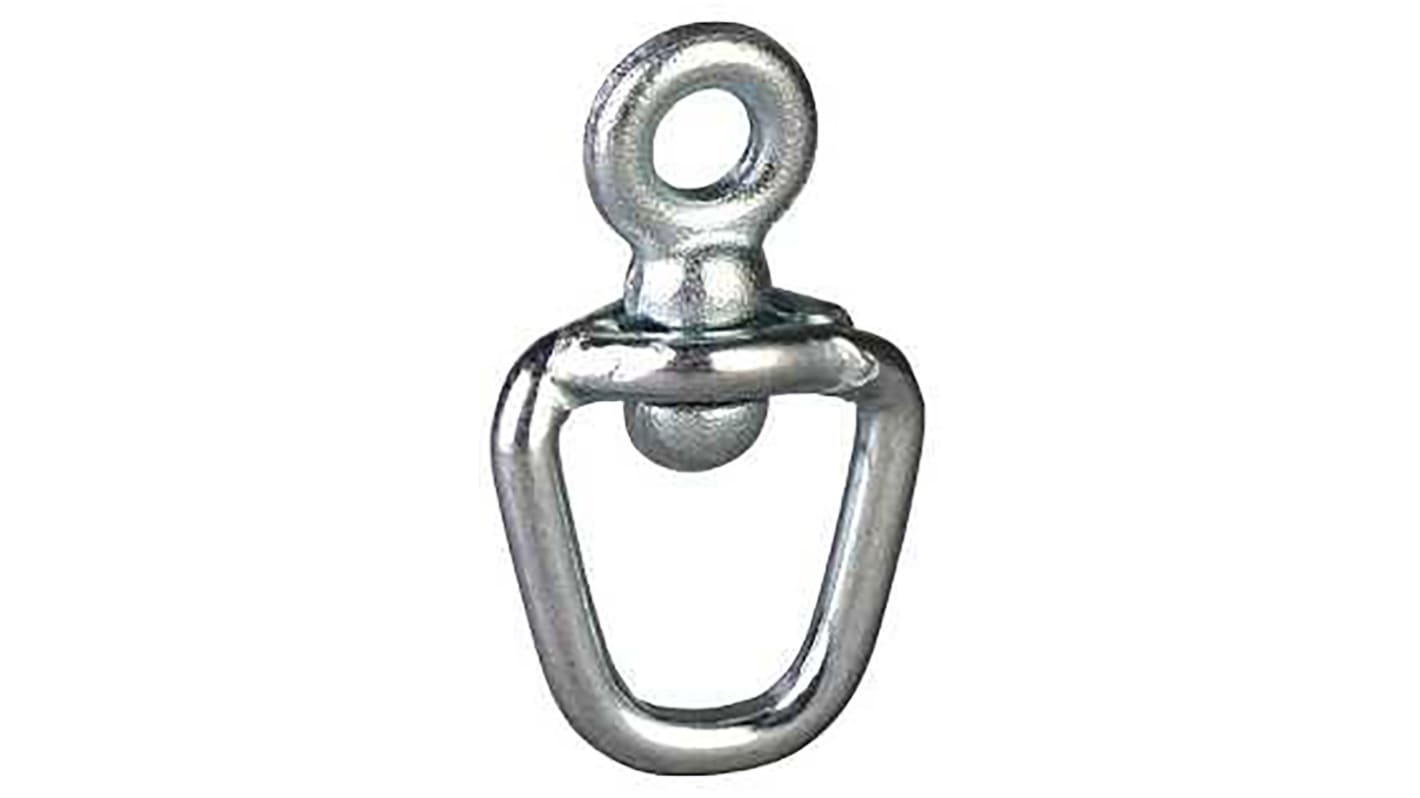

Serracavi e ganci
I serracavi bloccano il cavo nei punti di ancoraggio intermedi o terminali senza danneggiarne la struttura. La selezione corretta richiede di verificare il diametro del cavo e il materiale: serracavi dimensionati per cavi da 4 mm non garantiscono la stessa tenuta su cavi da 6 mm, e un serracavo in acciaio zincato non ha lo stesso comportamento di uno in acciaio inox in ambienti con umidità elevata o presenza di agenti corrosivi. I ganci servono invece per l'aggancio e il fissaggio del cavo alle strutture di supporto, con geometrie diverse a seconda dell'angolo di percorso.

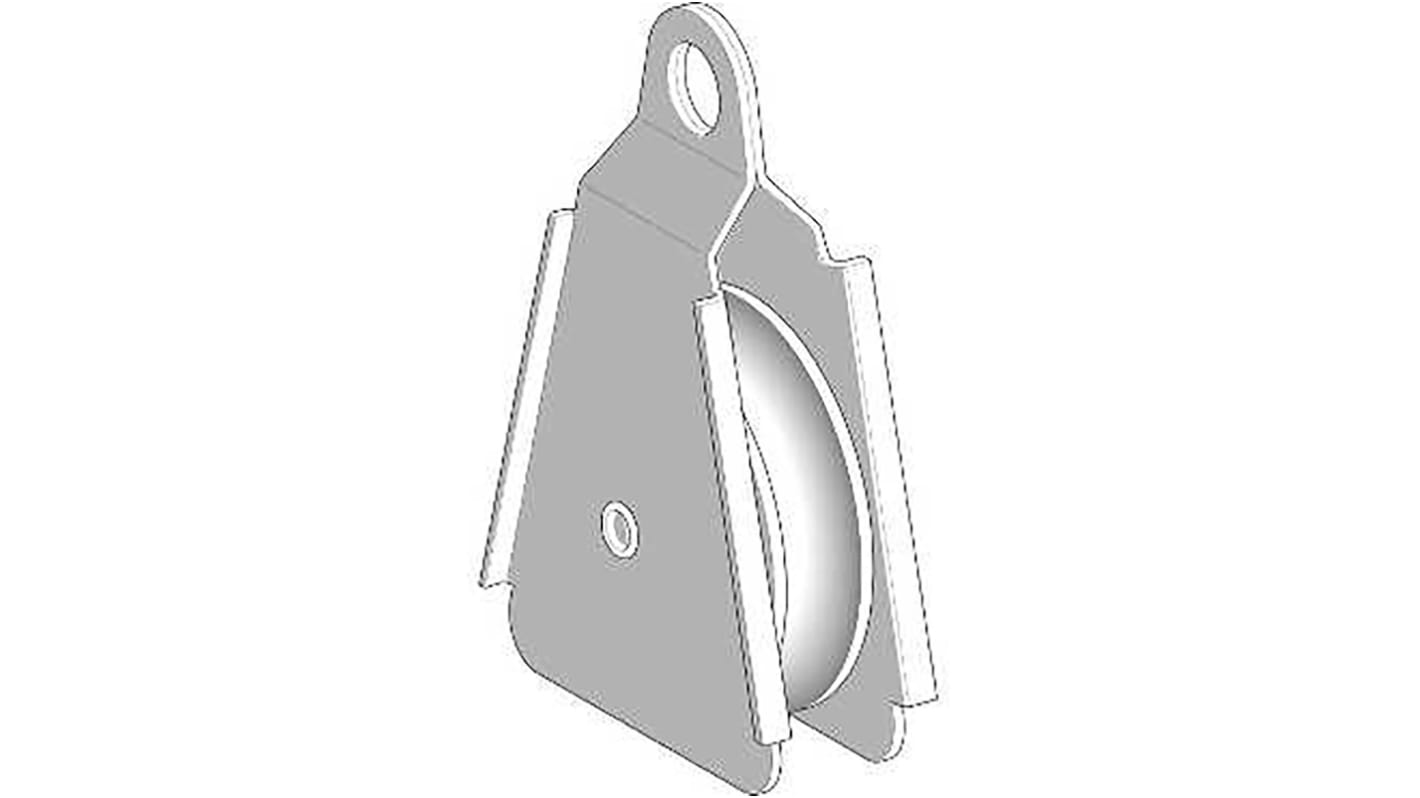

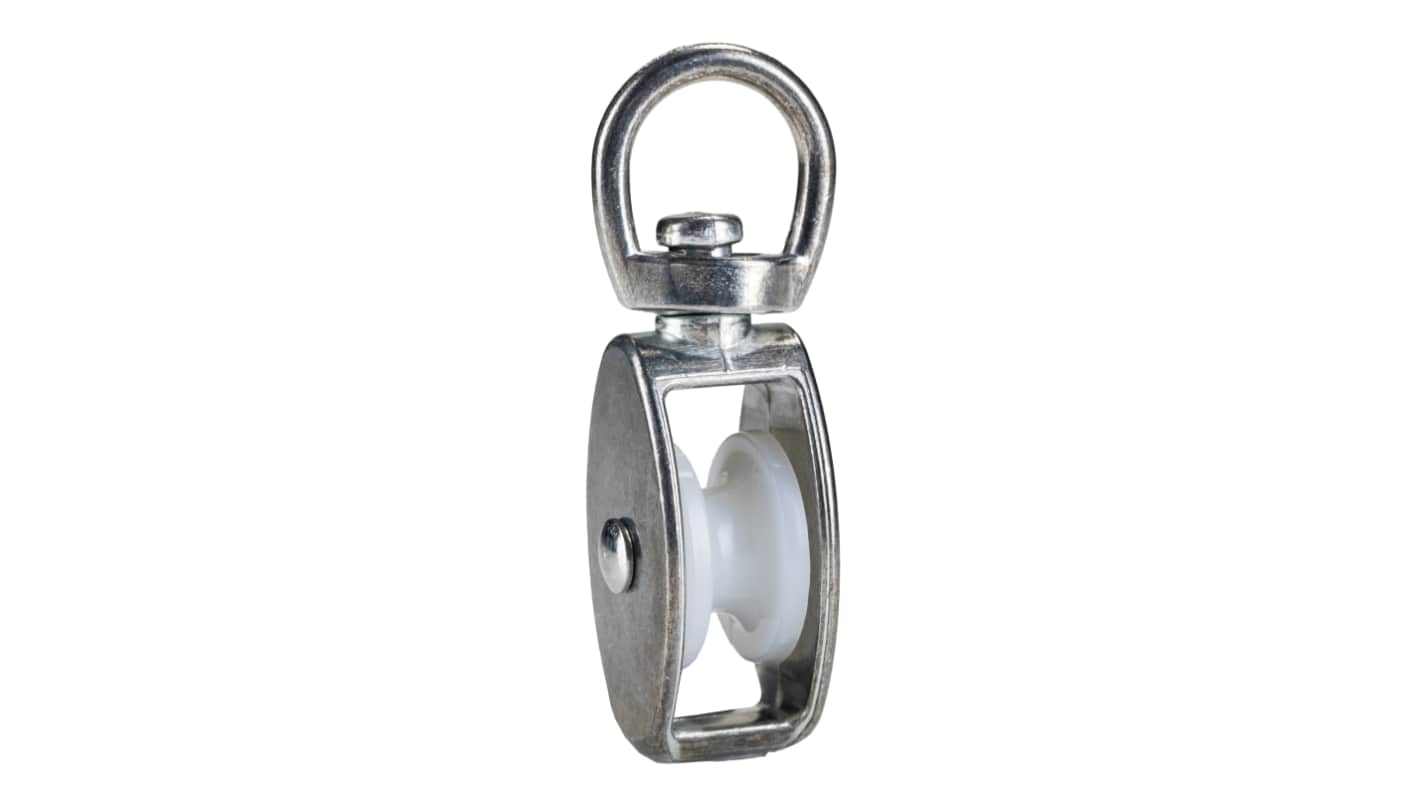

Pulegge e guide cavo
Nei percorsi con cambi di direzione, le pulegge consentono di deviare il cavo senza punti di attrito che ne comprometterebbero il libero scorrimento in caso di azionamento. Devono essere selezionate in base all'angolo di deviazione e al diametro del cavo, e devono essere posizionate in modo che la forza di tiro risultante non superi il carico ammissibile della struttura di supporto.

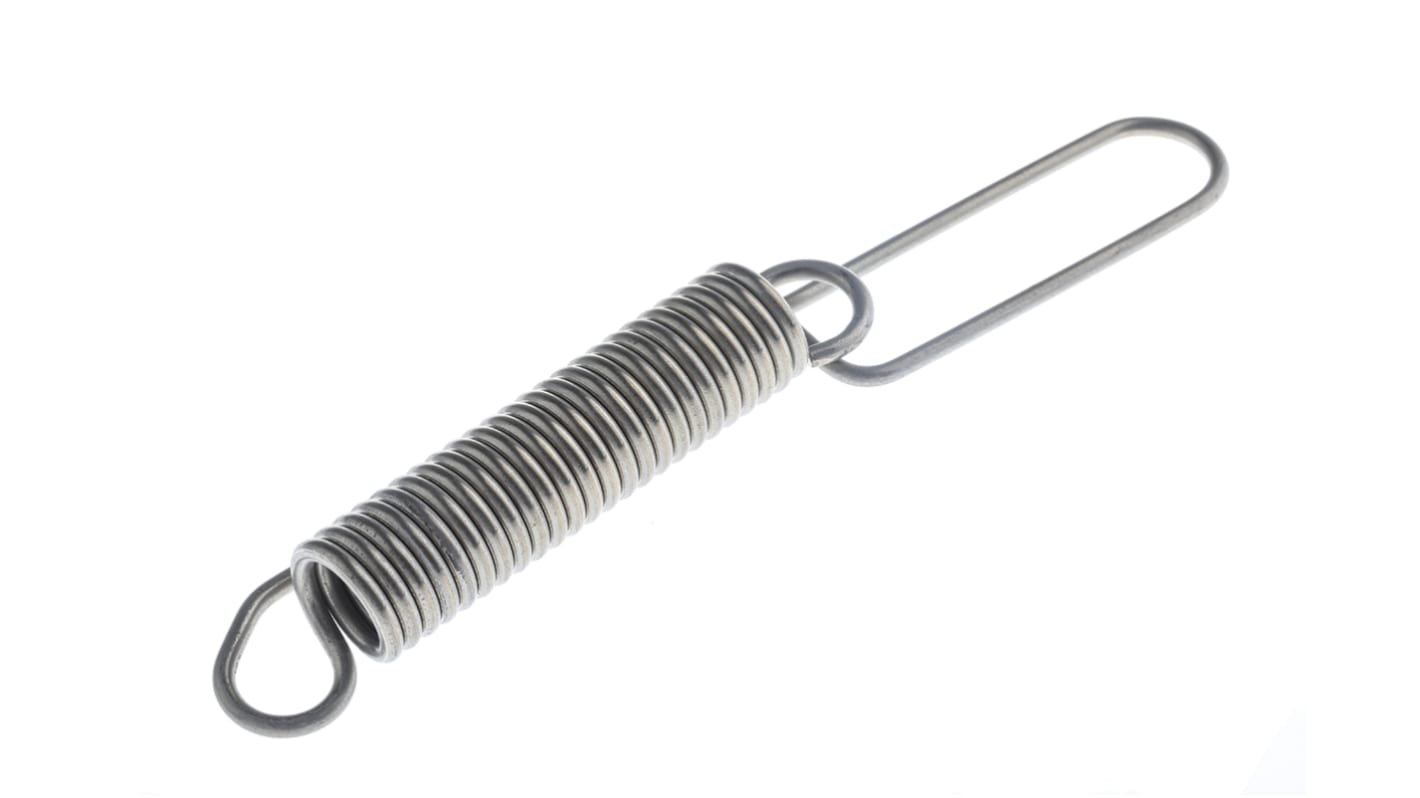

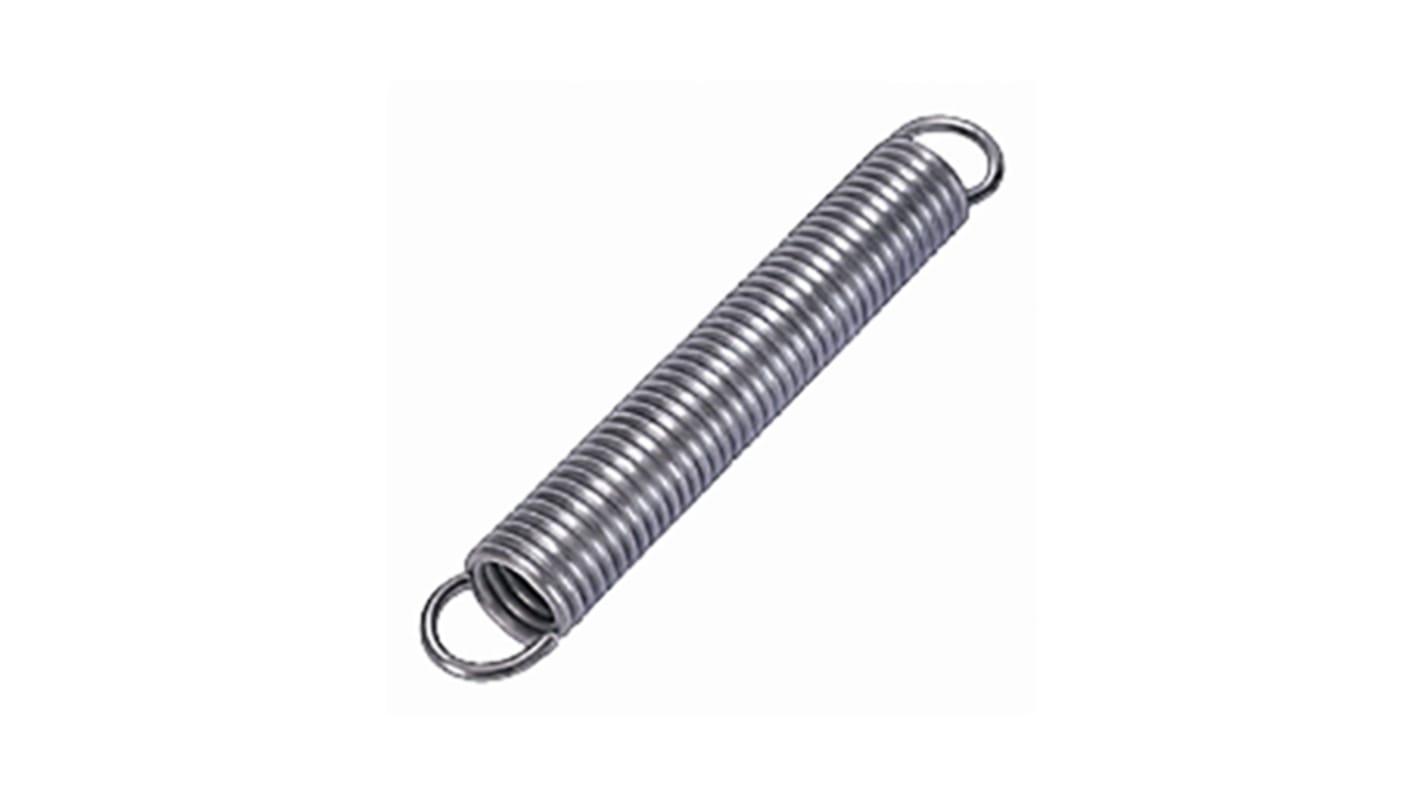

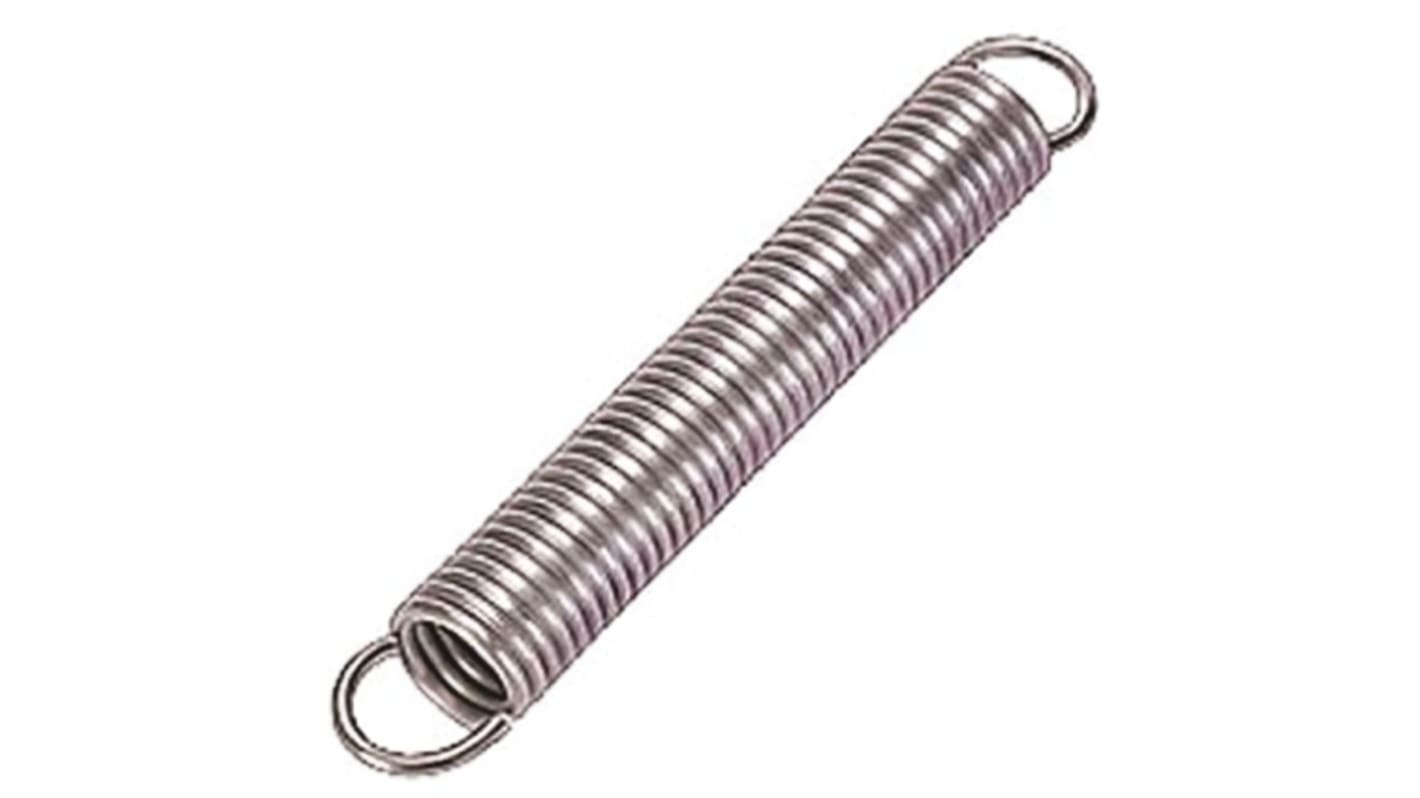

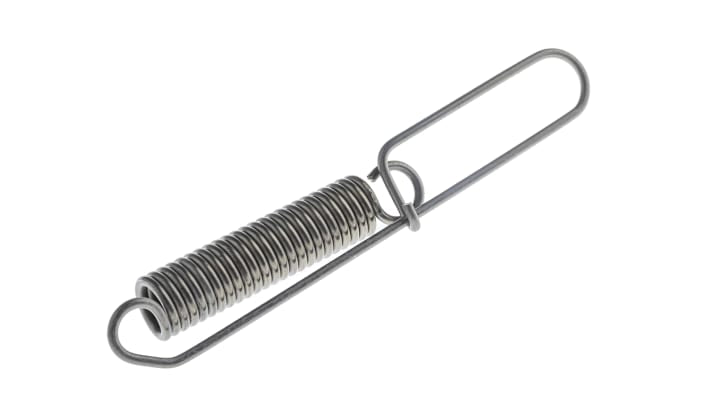

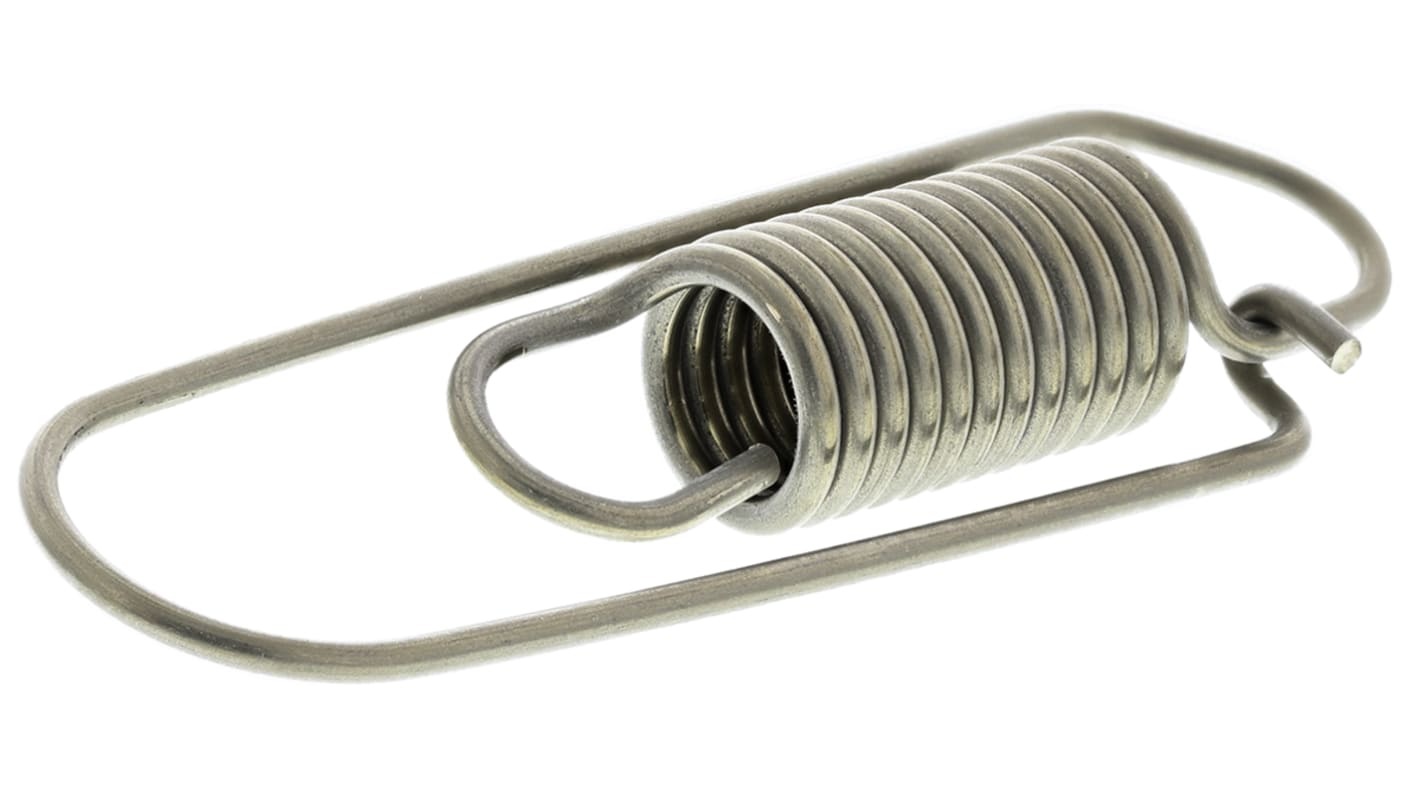

Molle di tensionamento
Le molle vengono impiegate nei tenditori automatici o come elemento di ritorno in specifiche configurazioni. La costante elastica determina la forza di tensione applicata al cavo in condizioni di riposo e deve essere compatibile con la forza di azionamento minima richiesta dall'interruttore a fune installato, un valore che varia da modello a modello e che si ricava dalla scheda tecnica del dispositivo.
Come si scelgono i componenti di tensionamento: guida operativa alla selezione
La selezione di questi componenti non si fa partendo dal catalogo, ma dall'impianto. Prima di ordinare, è necessario raccogliere alcune informazioni specifiche che determinano la compatibilità di ogni elemento.
Checklist di selezione prima dell'ordine
- Verifica il diametro nominale del cavo installato: ogni serracavo, tenditore e puleggia ha un campo di applicazione definito per diametro. Un componente progettato per cavi da 5 mm non funziona correttamente con un cavo da 6 mm anche se la differenza sembra trascurabile.
- Identifica il modello di interruttore a fune: la forza di azionamento minima e massima è specifica per ogni modello. Il tenditore deve essere dimensionato in modo che la tensione a riposo rientri nel range ammissibile, senza attivare il dispositivo per sovratensione né impedirne l'intervento per tensione insufficiente.
- Misura la lunghezza totale del percorso cavo: percorsi lunghi richiedono supporti intermedi con distanza massima tra punti di ancoraggio, che varia in base al peso del cavo e all'inclinazione del tratto. Superate certe distanze, il cavo tende a cedere per gravità compromettendo la tensione nominale.
- Valuta il numero e l'angolo dei cambi di direzione: ogni cambio di direzione richiede una puleggia specifica. Deviazioni superiori a 30 gradi con pulegge non idonee generano attriti che falsano la tensione effettiva percepita dall'interruttore.
- Controlla le condizioni ambientali: ambienti con umidità elevata, nebbia salina, polveri conduttive o temperature estreme richiedono materiali e finiture specifiche. L'acciaio zincato va bene in ambienti asciutti e protetti; l'inox o i materiali con trattamenti anticorrosione sono necessari in ambienti aggressivi.
- Verifica la compatibilità con i supporti esistenti: i punti di ancoraggio devono avere il passo di foratura e la resistenza meccanica adeguati al carico trasmesso dai componenti di tensionamento.
Errori ricorrenti e casi reali nella selezione e installazione
Chi lavora su impianti con linee di arresto di emergenza a fune sa che gli errori di tensionamento sono tra le cause più frequenti di malfunzionamento di questi sistemi, spesso rilevati solo in sede di collaudo o, peggio, in un test di emergenza reale.
Tensione non calibrata dopo la sostituzione del cavo
Un errore che riceviamo frequentemente riguarda la sostituzione del cavo senza ricalibrare i tenditori: il cavo nuovo, anche dello stesso diametro e materiale, ha una cedevolezza iniziale diversa dal precedente. Se i tenditori a molla non vengono riposizionati dopo la posa, nei primi giorni di esercizio il cavo si assesta e la tensione scende sotto la soglia di azionamento. Il risultato è un sistema di sicurezza che non interviene. Il nostro team, quando riceve una richiesta di cavo di ricambio, segnala sistematicamente questa procedura e verifica se il cliente dispone dei componenti di ritensionamento adeguati.
Confusione tra componenti per cavi di diametri diversi
Un altro caso tipico riguarda la sostituzione di un serracavo o di un tenditore senza verificare il diametro del cavo installato. In molti impianti coesistono cavi da 4, 5 e 6 mm a seconda del tratto, e i componenti non sono intercambiabili tra diametri. Ordinare il componente corretto richiede di misurare il cavo esistente, non di affidarsi alla memoria o a documentazione che potrebbe non essere aggiornata.
Pulegge sottodimensionate nei cambi di direzione
Quando un cliente contatta Elexonik per sostituire una puleggia, la prima cosa che verifichiamo è l'angolo di deviazione e il diametro nominale del cavo, non solo il modello precedentemente installato. Pulegge con diametro di gola inadeguato generano un attrito che, sommato alla lunghezza del tratto, porta a una tensione non uniforme lungo la linea: l'interruttore a fune può risultare correttamente tarato a un'estremità e non intervenire all'altra.
Applicazioni e contesti d'impianto
I componenti di tensionamento vengono impiegati in tutti i contesti in cui un interruttore a fune deve coprire un tratto esteso o con geometria non lineare. Le applicazioni più ricorrenti includono:
- Linee di trasporto e nastri convogliatori: il cavo corre parallelamente al nastro per tutta la sua lunghezza, spesso con distanze superiori a 20-30 metri. I supporti intermedi con tenditori automatici sono indispensabili per mantenere la tensione uniforme lungo tutto il percorso.
- Macchine automatiche e celle robotizzate: in questi contesti il cavo deve essere instradato intorno alla struttura della macchina con più cambi di direzione. Le pulegge consentono di mantenere il percorso integro senza che il cavo interferisca con gli organi in movimento.
- Impianti di sollevamento e movimentazione: il cavo di emergenza deve essere accessibile dall'operatore in qualsiasi posizione lungo il percorso di movimentazione. Tenditori e ganci di ancoraggio devono resistere alle vibrazioni generate dal ciclo operativo.
- Impianti di produzione in ambienti aggressivi: industria chimica, alimentare, trattamento superfici: ambienti in cui i componenti di tensionamento devono resistere a sostanze corrosive, umidità elevata o frequenti lavaggi. In questi casi la selezione del materiale del componente è critica quanto quella del tipo di tenditore.
Compatibilità, accessori correlati e cavi di ricambio
I componenti di tensionamento non si acquistano mai in modo isolato: fanno parte di un sistema che comprende l'interruttore a fune, il cavo e gli elementi di supporto strutturale. La verifica della compatibilità tra questi elementi è una delle prime cose che il team Elexonik esegue quando riceve una richiesta di ricambio.
I cavi per interruttori a fune sono l'elemento complementare diretto: il diametro e la costruzione del cavo determinano la selezione dei serracavi e dei tenditori. Acquistare entrambi gli elementi nella stessa sessione riduce il rischio di incompatibilità e semplifica la documentazione dell'intervento.
Gli interruttori a fune della categoria padre sono il dispositivo con cui i componenti di tensionamento devono essere sempre verificati in abbinamento. In particolare, la forza di azionamento minima dichiarata dal costruttore dell'interruttore è il parametro che vincola la selezione del tenditore.
Per impianti con esigenze di sicurezza più strutturate - come linee con protezioni perimetrali o zone con accessi controllati - il catalogo Interruttori e Pulsanti di Elexonik comprende anche interruttori di interblocco e sistemi di controllo sicurezza, utili per completare l'architettura di protezione dell'impianto.
Normative di riferimento per gli interruttori a fune e i relativi componenti
I dispositivi di arresto di emergenza azionati a fune, inclusi i loro componenti, rientrano nel perimetro della norma IEC 60947-5-5, che definisce i requisiti costruttivi e di prestazione per i dispositivi di arresto di emergenza con funzione di sblocco meccanico. Questa norma stabilisce, tra l'altro, la forza di azionamento ammissibile e le caratteristiche di reset, parametri che influenzano direttamente la selezione del tenditore e della tensione di esercizio del cavo.
In ambito macchinari, il riferimento normativo è la IEC 60204-1 (Sicurezza del macchinario - Equipaggiamento elettrico delle macchine), che definisce i requisiti per le funzioni di arresto di emergenza in relazione alla categoria di sicurezza richiesta. Chi deve documentare la conformità dell'impianto deve verificare che la configurazione del sistema a fune, incluse le tensioni di esercizio dei componenti, soddisfi i requisiti della categoria di sicurezza applicabile.
Se stai selezionando componenti di tensionamento per un impianto soggetto a verifica normativa, il team Elexonik è disponibile per supportarti nella lettura delle specifiche tecniche e nel confronto tra le opzioni disponibili a catalogo.
Domande frequenti sui componenti tensionamento cavi
Come si verifica se il tenditore è correttamente dimensionato per il mio interruttore a fune?
Il parametro di riferimento è la forza di azionamento minima dichiarata nella scheda tecnica dell'interruttore a fune installato. Il tenditore deve essere regolato in modo che la tensione del cavo a riposo sia sufficiente a mantenere il dispositivo in posizione di reset, ma inferiore alla soglia che lo farebbe scattare per sovratensione. Per i tenditori a molla, la costante elastica determina la forza in funzione dell'allungamento: verifica che il campo di lavoro del tenditore comprenda la tensione target per il tuo cavo e la lunghezza del tratto. Se hai dubbi sulla compatibilità, contatta il team Elexonik con il modello dell'interruttore a fune e la lunghezza del percorso: valutiamo la configurazione prima di confermare l'ordine.
Qual è l'errore più frequente quando si sostituisce solo il cavo senza toccare i componenti di tensionamento?
Il cavo nuovo ha una cedevolezza iniziale maggiore rispetto al cavo rodato: nei primi giorni di esercizio si assesta e si allunga leggermente. Se i tenditori non vengono riposizionati dopo la posa, la tensione scende progressivamente al di sotto della soglia di funzionamento dell'interruttore, rendendo il sistema di arresto di emergenza inefficace. La procedura corretta prevede di ritensionare il cavo dopo le prime ore di esercizio e di verificare nuovamente il corretto reset dell'interruttore. Se il tenditore a molla non ha corsa residua sufficiente, è il momento di sostituirlo insieme al cavo.
Come si sceglie la puleggia giusta per un cambio di direzione del cavo?
I parametri da verificare sono tre: il diametro nominale del cavo (la gola della puleggia deve essere compatibile), l'angolo di deviazione (che influenza la forza radiale sulla struttura di supporto) e il carico massimo ammissibile della puleggia stessa. Per angoli di deviazione elevati, la forza risultante sulla puleggia aumenta in modo non lineare: una puleggia dimensionata per un angolo di 30 gradi non è adeguata per una deviazione a 90 gradi con lo stesso cavo. Controlla sempre il carico ammissibile indicato nella scheda tecnica del componente e confrontalo con la tensione di esercizio del cavo moltiplicata per il fattore geometrico dell'angolo.
Elexonik può aiutarmi a trovare un componente di tensionamento fuori produzione o difficile da reperire?
Sì. Quando un codice risulta fuori produzione o non più disponibile sul mercato standard, il team Elexonik verifica la possibilità di proporre un componente equivalente compatibile, confrontando le specifiche tecniche (diametro cavo, carico, materiale, tipo di fissaggio) con quanto disponibile a catalogo. Per avviare questa verifica, è sufficiente contattarci tramite la pagina contatti o su WhatsApp indicando il codice del componente da sostituire e, se disponibile, la scheda tecnica dell'interruttore a fune su cui è installato.
Supporto tecnico, assistenza e spedizioni
Elexonik lavora principalmente con installatori, manutentori industriali e responsabili acquisti che gestiscono impianti di sicurezza e devono garantire la continuità operativa anche nella gestione dei ricambi. Per i componenti di tensionamento cavi, offriamo assistenza tecnica pre-vendita specifica: verifica di compatibilità con l'interruttore a fune installato, confronto tra varianti disponibili, supporto nella lettura della sigla prodotto e nella selezione del ricambio corretto.
Se il componente che cerchi non è facilmente identificabile o sospetti che sia fuori produzione, contattaci attraverso la pagina contatti o direttamente su WhatsApp: il nostro team gestisce anche le richieste più complesse di ricambio prima di confermare qualsiasi ordine. È disponibile anche un servizio di riparazione e assistenza tecnica su componenti industriali, utile per valutare se un dispositivo esistente può essere ripristinato invece di essere sostituito.
Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità dei prodotti. Tutti i prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere meglio come lavoriamo e quali servizi offriamo al settore industriale, puoi visitare la pagina chi siamo.
