Sezionatori portafusibili
45 prodotti
Visualizzi 1 - 24 di 45 prodotti
Nell'automazione industriale e negli impianti elettrici, la sicurezza e l'affidabilità sono priorità assolute. I sezionatori portafusibili rappresentano una componente fondamentale per garantire entrambe, combinando in un unico dispositivo la funzione di sezionamento di un circuito e la protezione contro sovraccarichi e cortocircuiti.
Questi dispositivi sono progettati per consentire agli operatori di isolare in modo sicuro una parte specifica di un impianto, interrompendo il flusso di corrente per permettere interventi di manutenzione, riparazione o ispezione senza rischi. Allo stesso tempo, l'alloggiamento per il fusibile integrato assicura una protezione efficace delle apparecchiature a valle.
Cosa sono i sezionatori portafusibili?
Un sezionatore portafusibili è un dispositivo elettromeccanico che svolge una duplice funzione essenziale. In primo luogo, agisce come un sezionatore, ovvero un interruttore in grado di creare una distanza di isolamento visibile e sicura in un circuito elettrico. Questo permette di "sezionare" o separare fisicamente una linea o un macchinario dal resto dell'impianto, garantendo che non vi sia tensione durante le operazioni di manutenzione.
In secondo luogo, integra un portafusibili, che ospita un fusibile calibrato per interrompere il circuito in caso di sovracorrente o cortocircuito. Quando la corrente supera un valore di soglia per un determinato tempo, il fusibile si interrompe, proteggendo i componenti più costosi e sensibili, come motori, PLC o azionamenti. La progettazione di questi componenti segue rigorosi standard di sicurezza, come la normativa IEC 60947-3, per assicurare prestazioni affidabili in contesti industriali.
Tipi di sezionatori portafusibili
La scelta del sezionatore portafusibili corretto dipende dalle specifiche esigenze dell'applicazione, dal tipo di circuito e dalle modalità di installazione. Esistono diverse configurazioni per adattarsi a ogni scenario impiantistico.
Sezionatori portafusibili unipolari
Ideali per la protezione e il sezionamento di circuiti monofase, i modelli unipolari interrompono un singolo conduttore (solitamente la fase). Sono comunemente utilizzati in applicazioni a bassa potenza, per il controllo di circuiti ausiliari o per l'isolamento di singoli dispositivi all'interno di un quadro elettrico.
Sezionatori portafusibili bipolari
Questi sezionatori interrompono contemporaneamente due conduttori. In un'installazione monofase, permettono di sezionare sia la fase che il neutro, offrendo un livello di sicurezza superiore poiché garantiscono l'isolamento completo del carico. Sono anche impiegati in circuiti bifase.

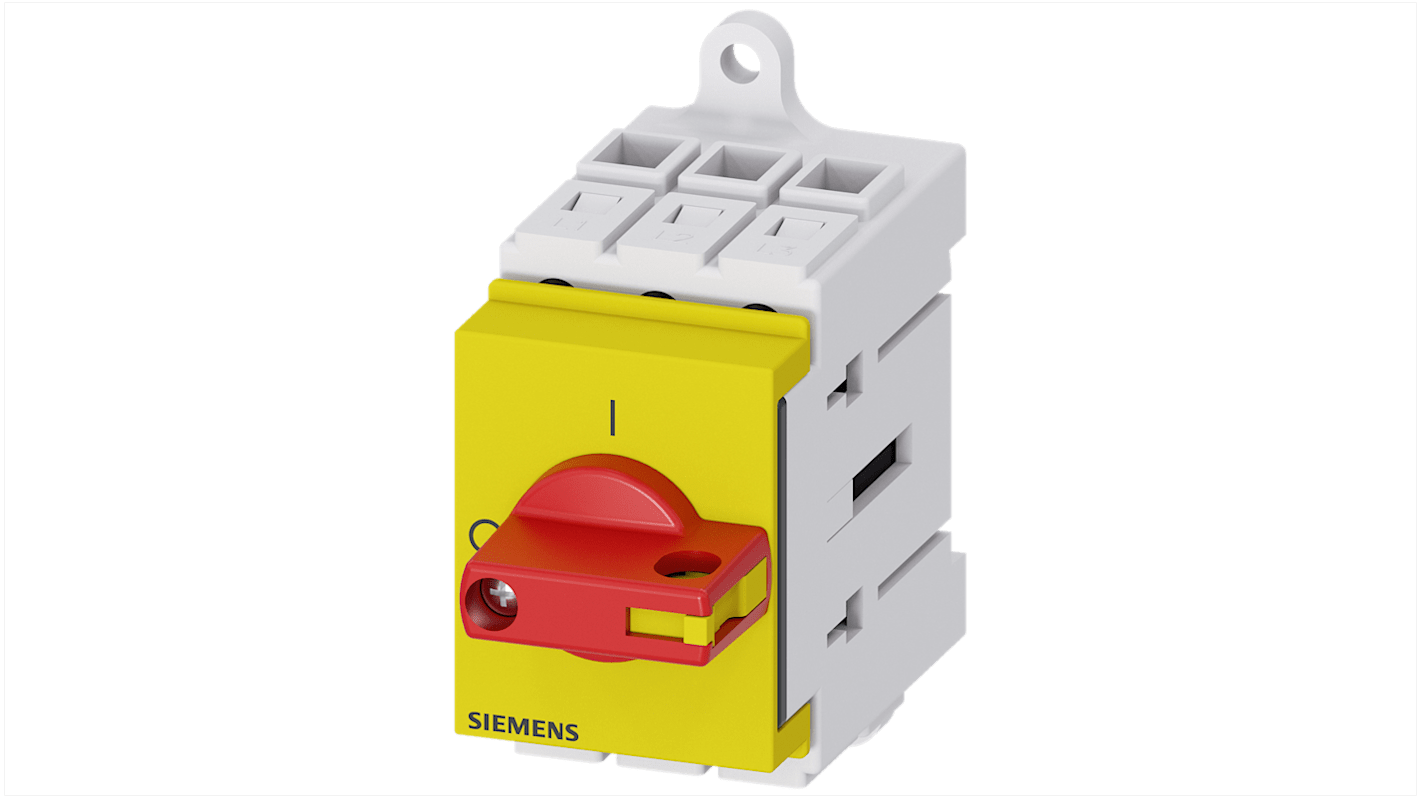

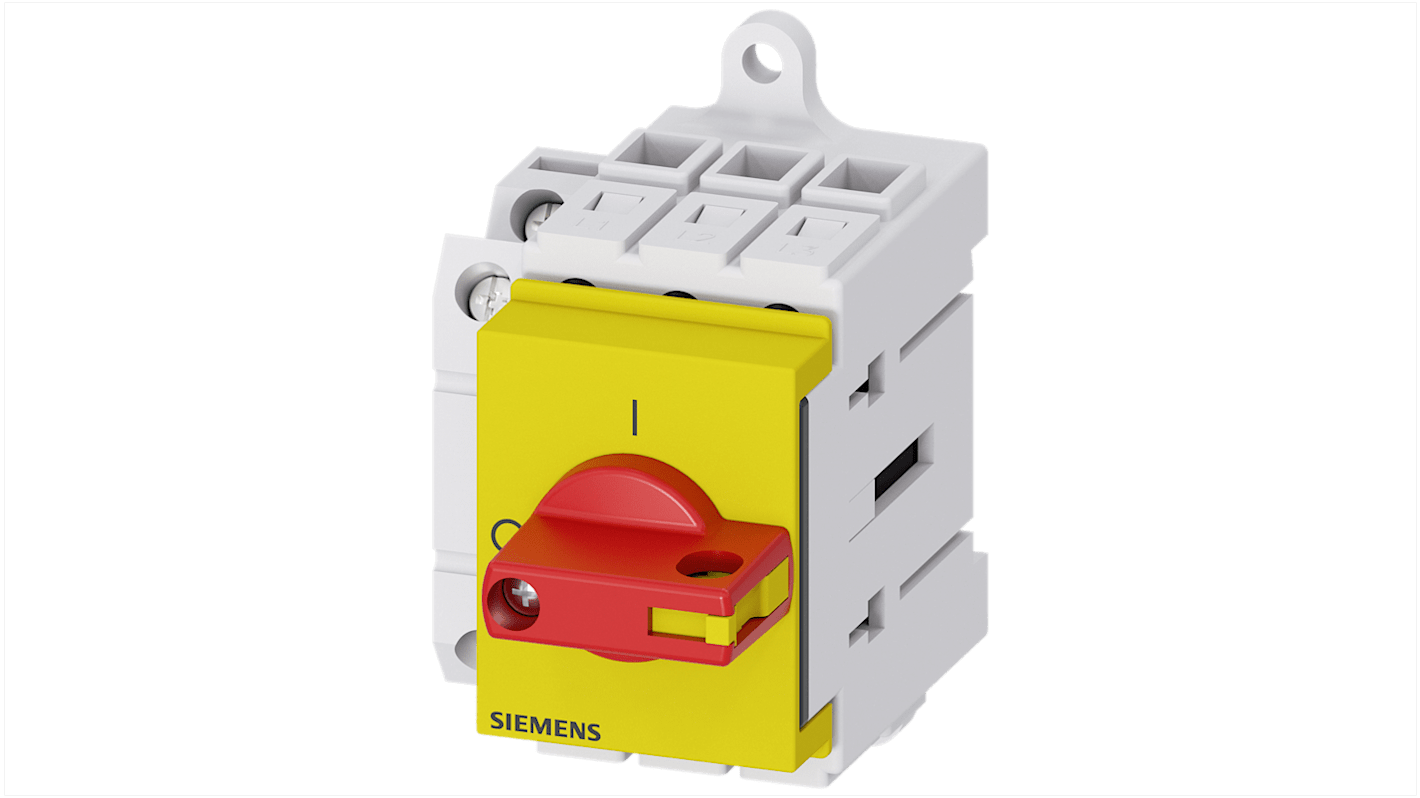

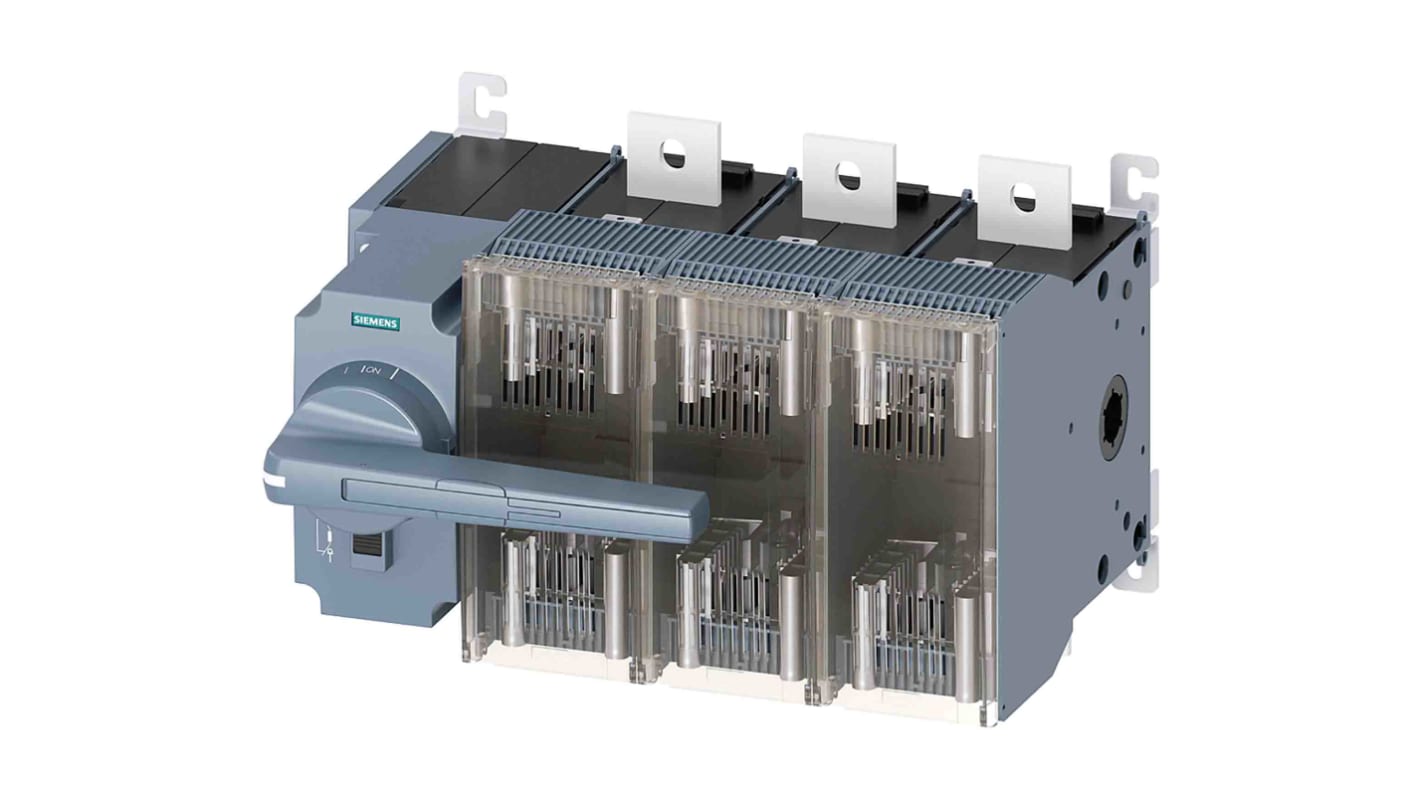

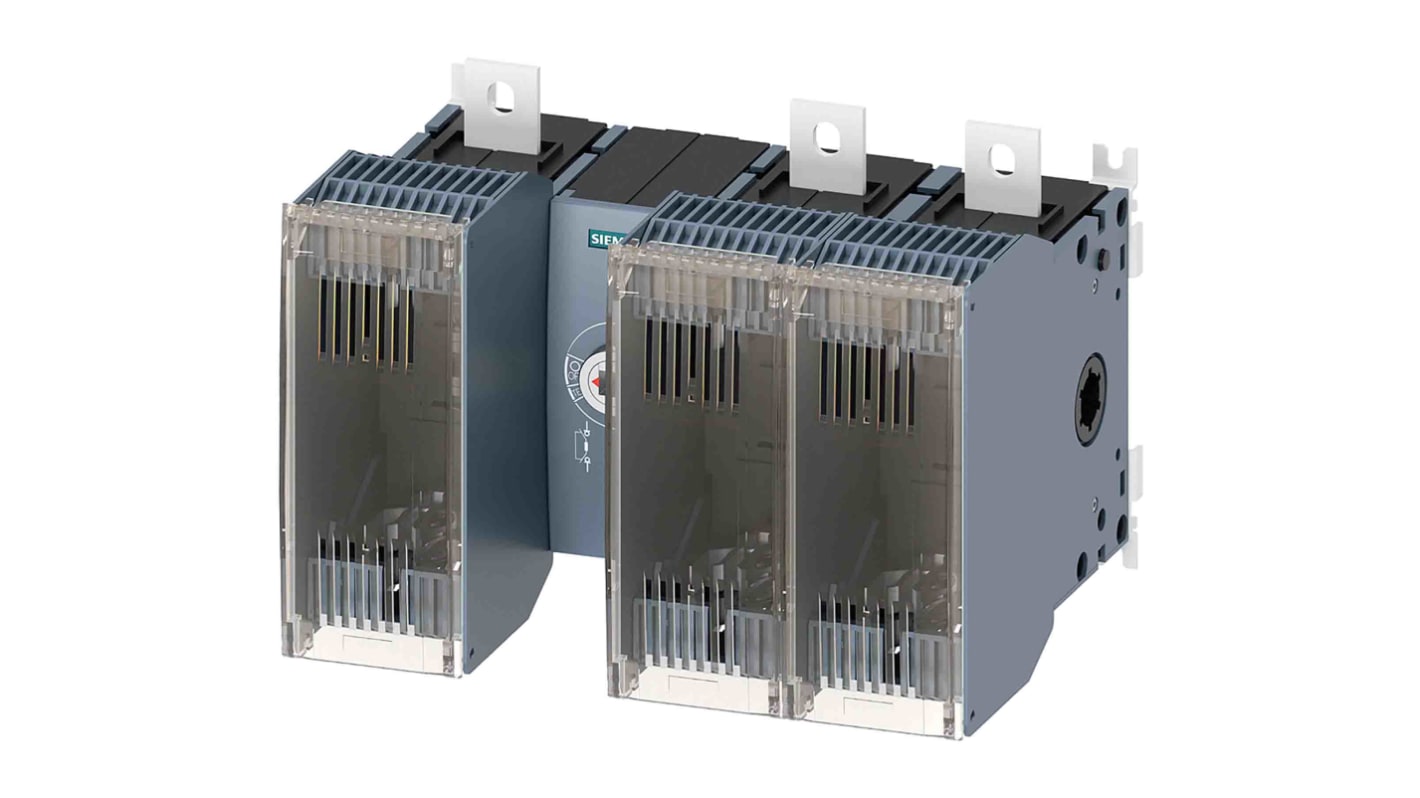

Sezionatori portafusibili tripolari

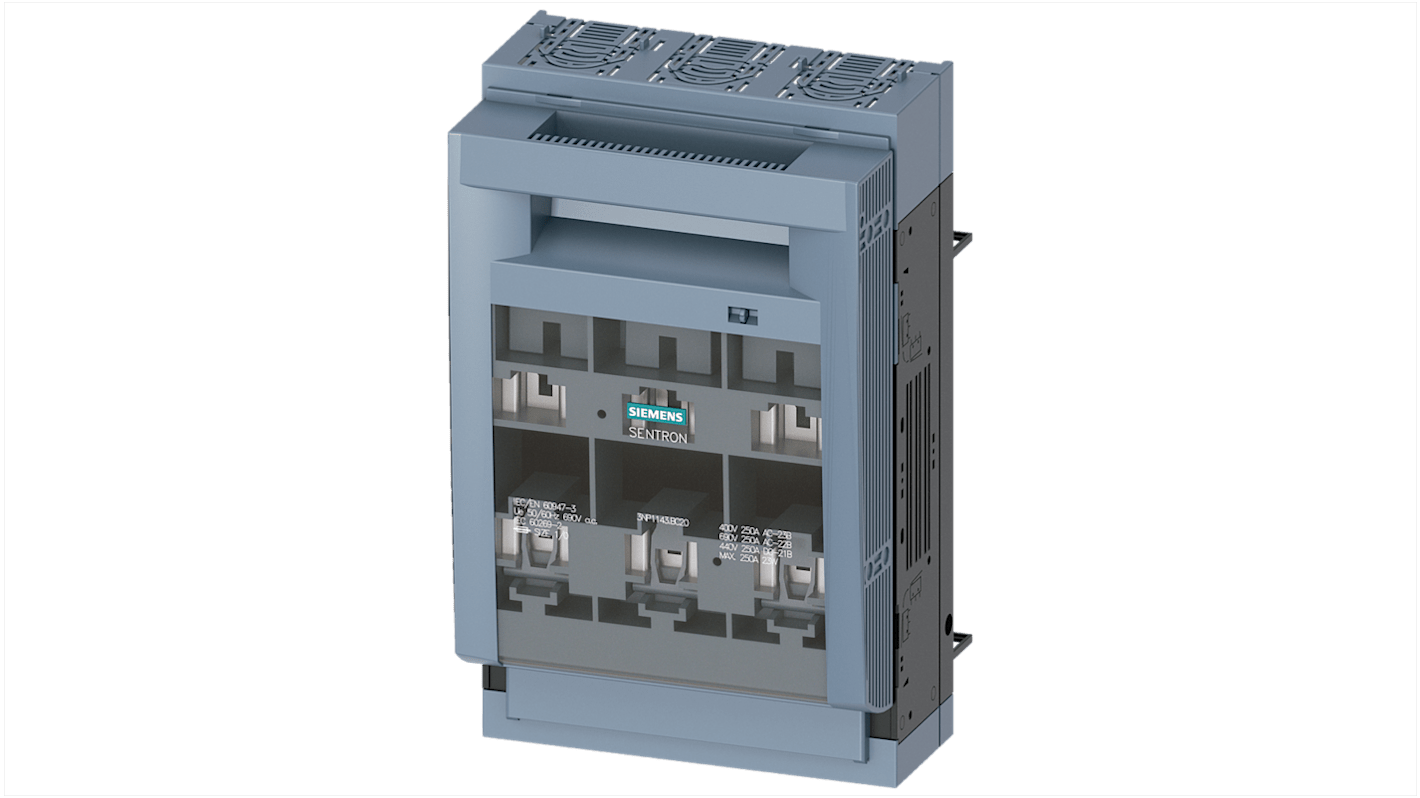

Indispensabili negli impianti trifase, i sezionatori tripolari consentono di interrompere simultaneamente tutte e tre le fasi. Questa caratteristica è cruciale per l'isolamento sicuro di motori elettrici, macchinari industriali e altre apparecchiature che operano con alimentazione trifase.

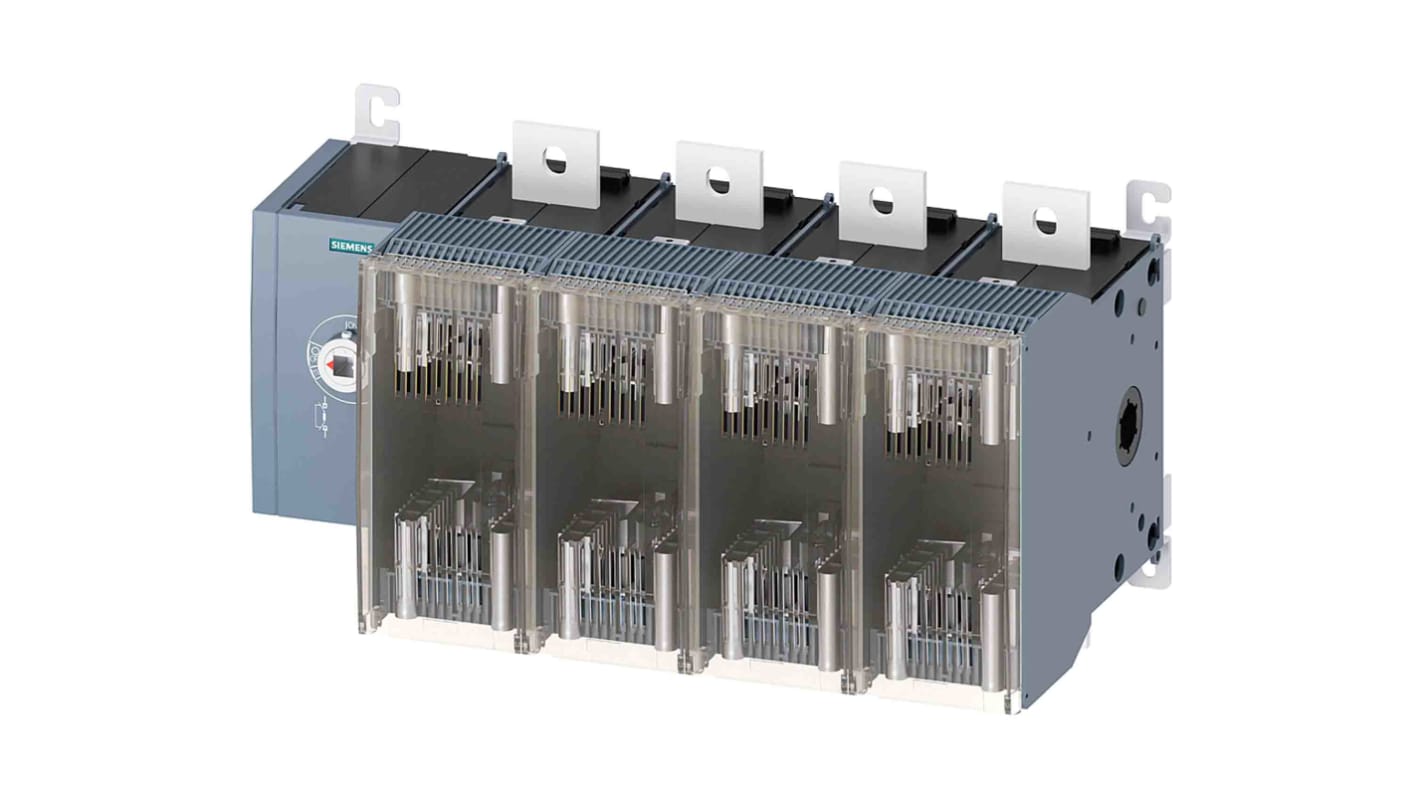

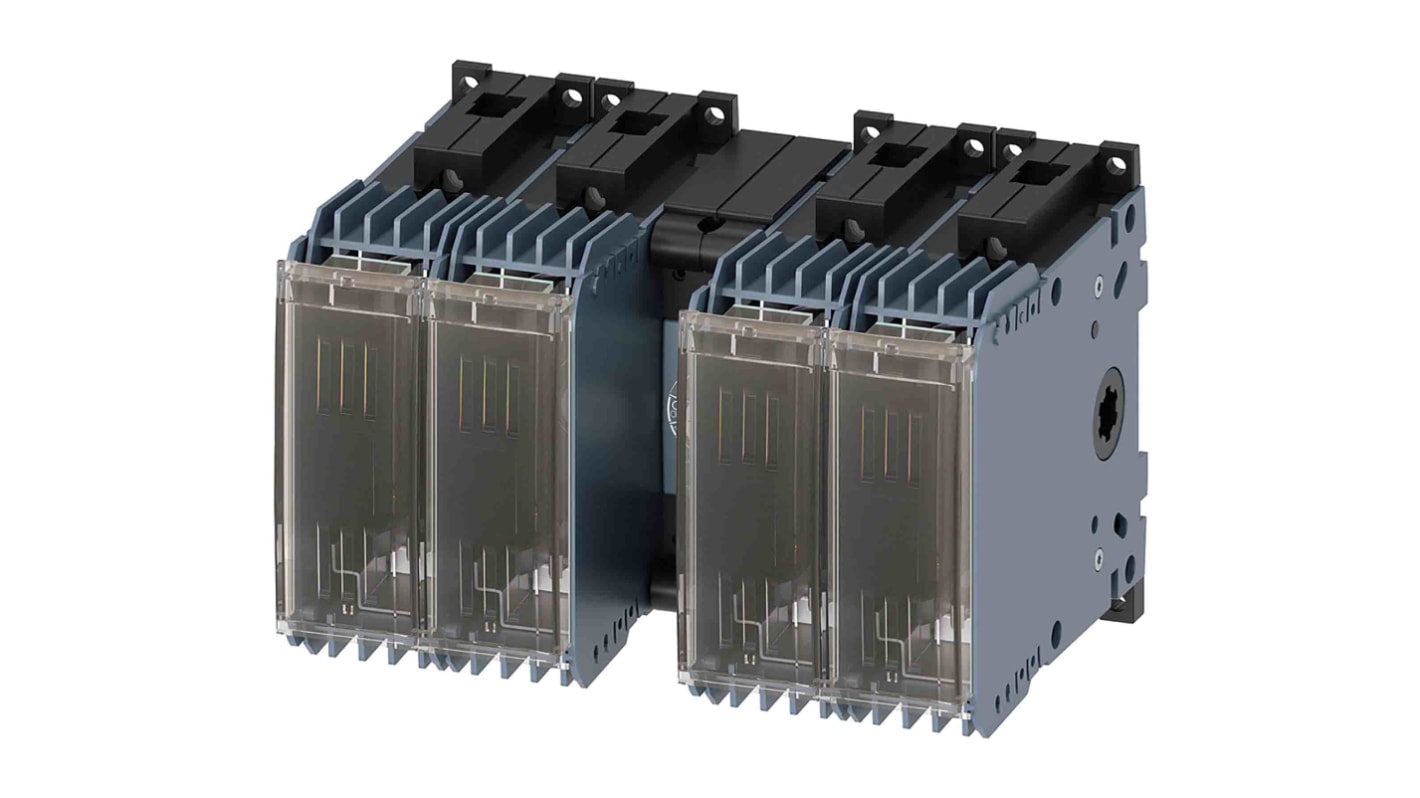

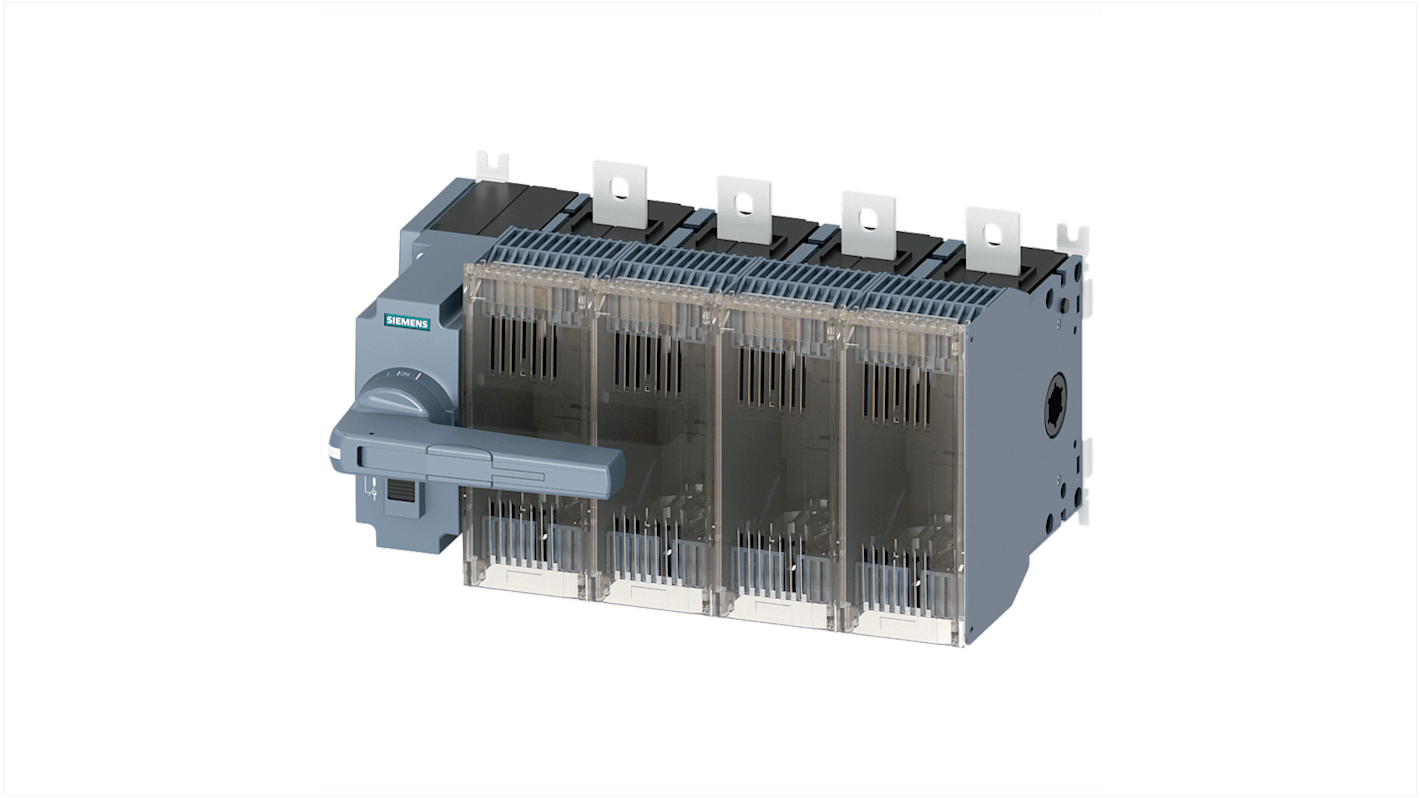

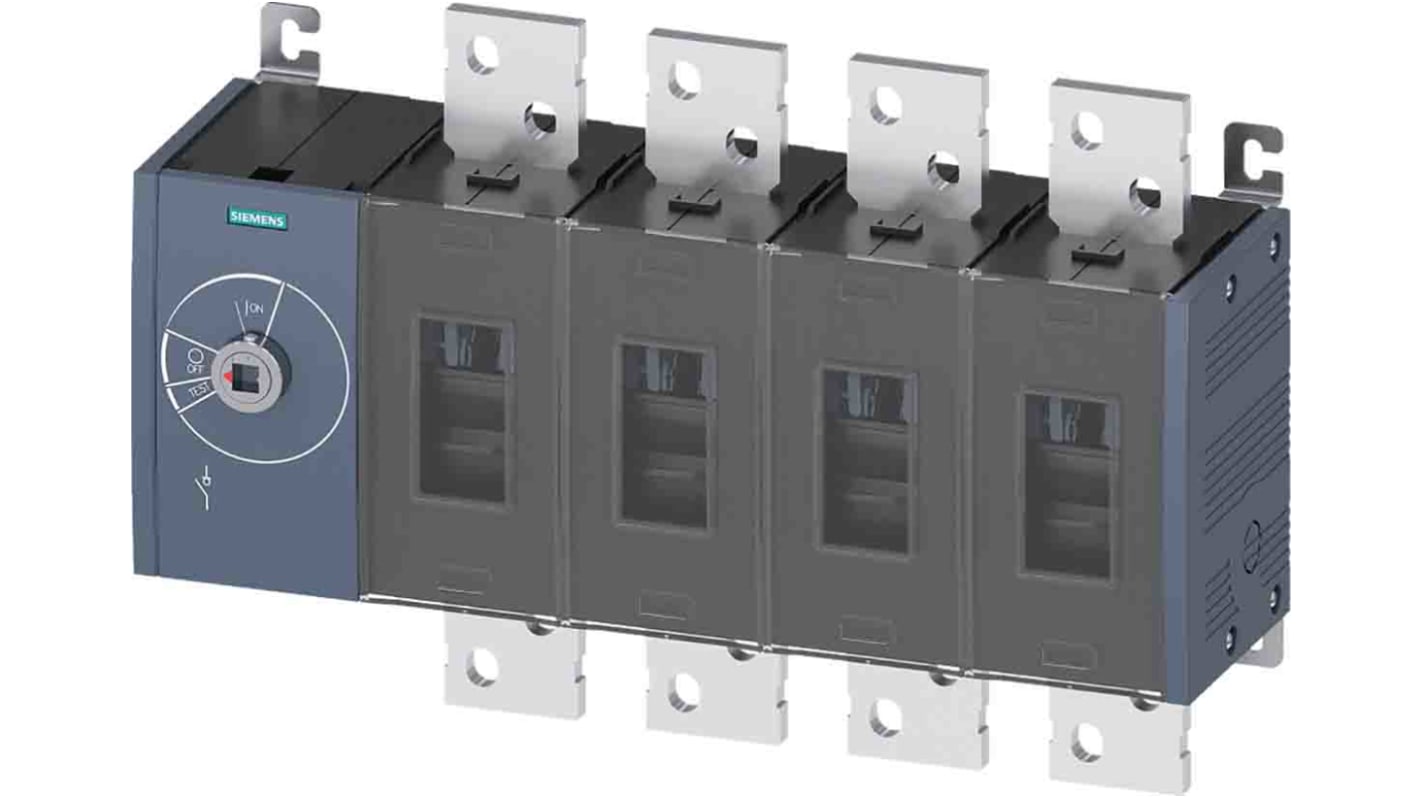

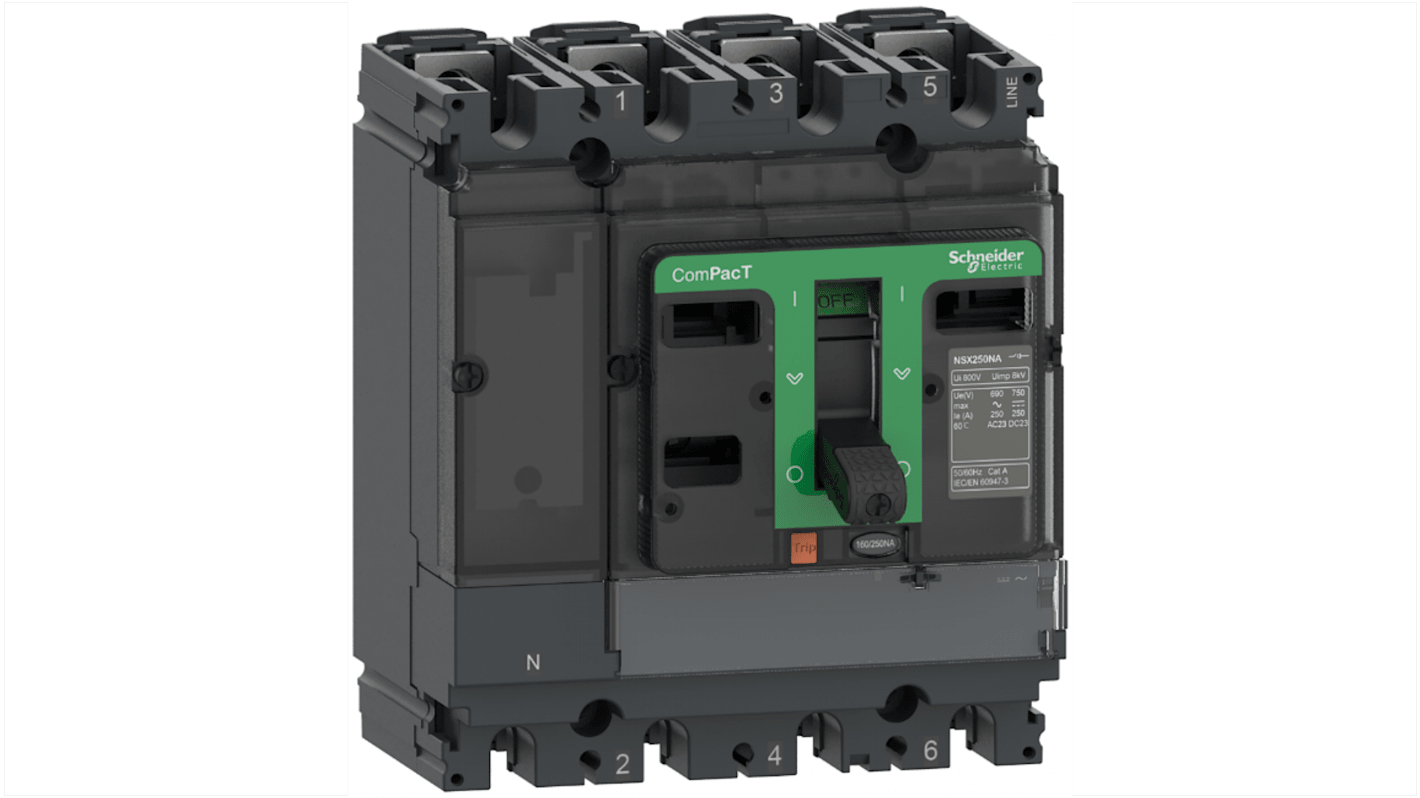

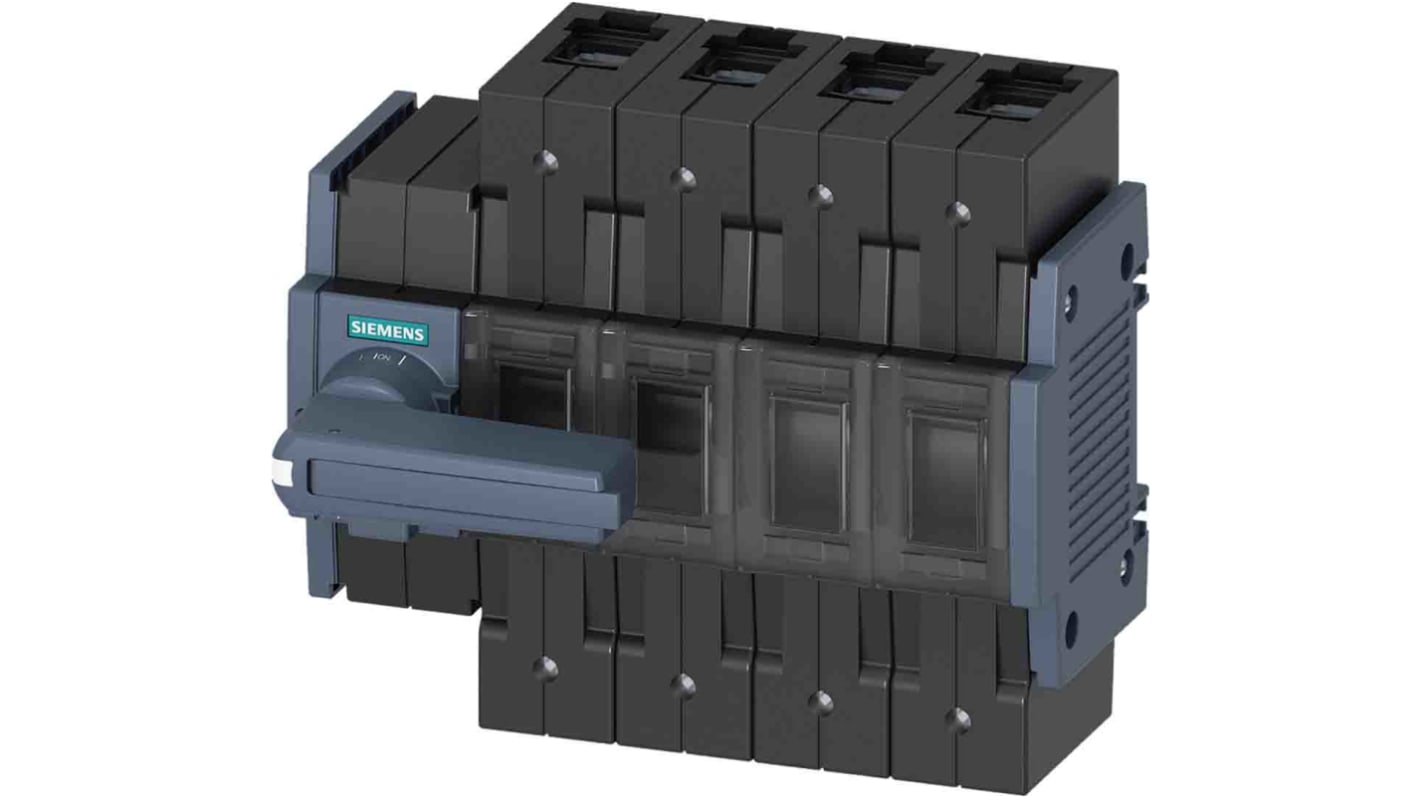

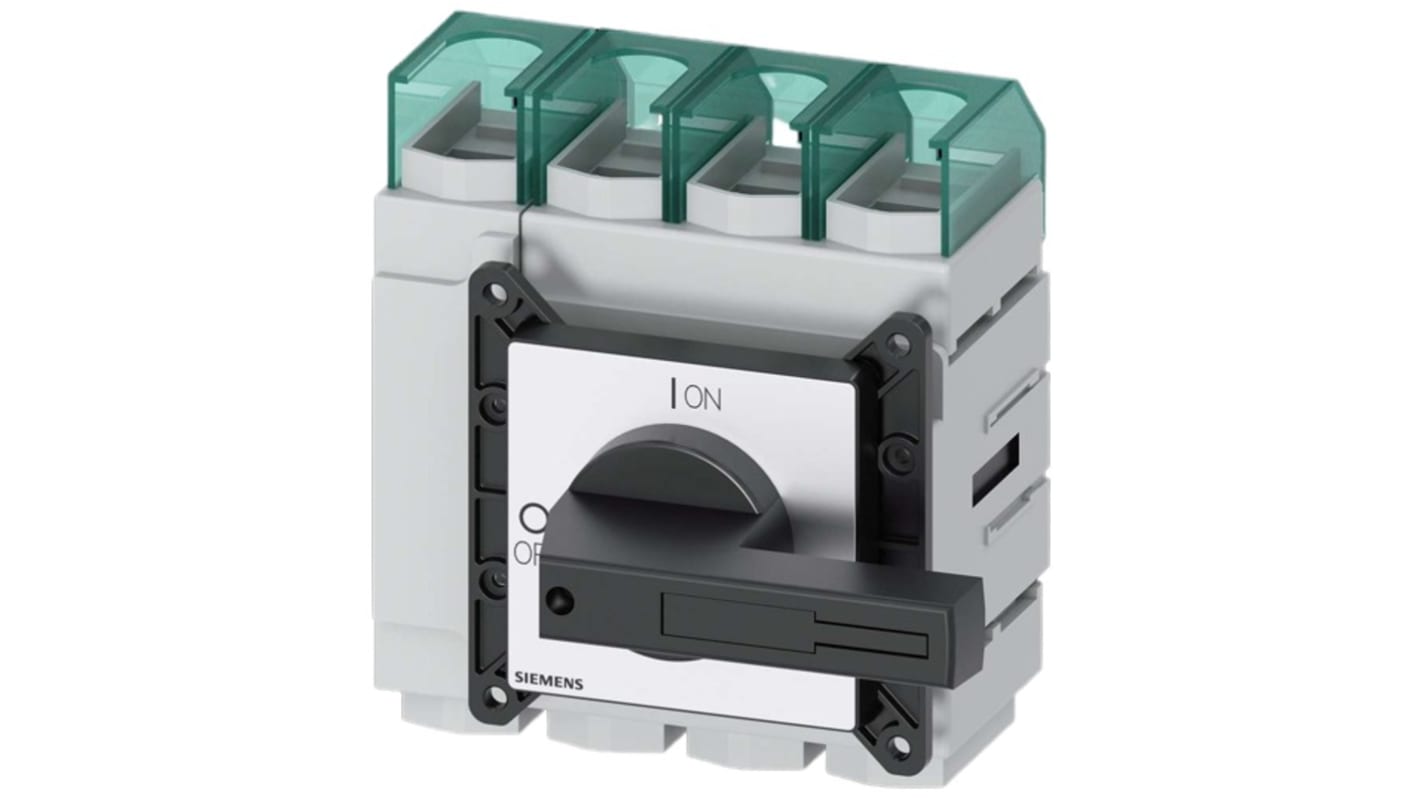

Sezionatori portafusibili tetrapolari (3P+N)
I modelli tetrapolari, o 3P+N, aggiungono all'interruzione delle tre fasi anche quella del conduttore di neutro. Questa configurazione garantisce l'isolamento galvanico completo dell'impianto, una pratica raccomandata in molte normative per massimizzare la sicurezza durante gli interventi di manutenzione su quadri di distribuzione complessi.

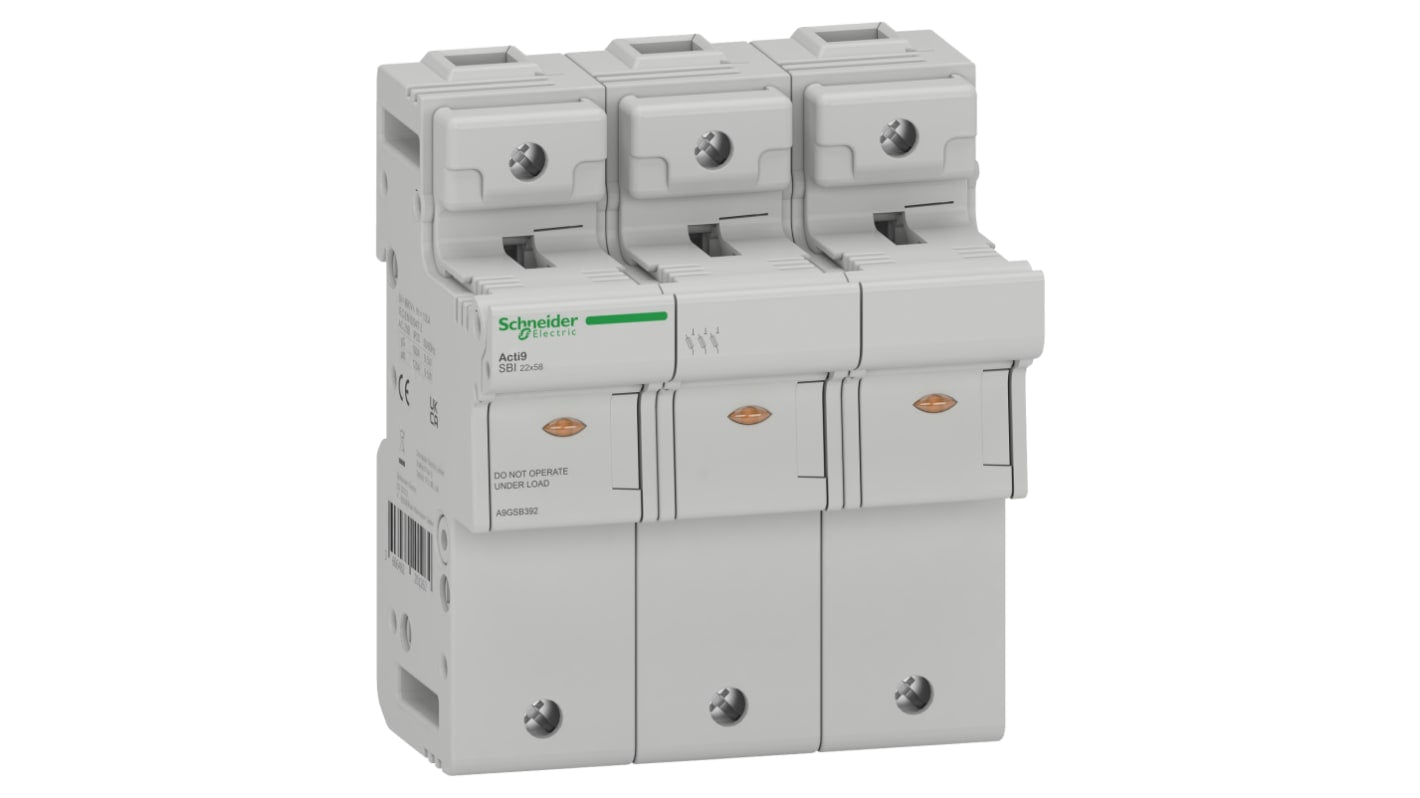

Sezionatori portafusibili per montaggio su guida DIN
Progettati per un'installazione rapida e standardizzata all'interno dei quadri elettrici, questi sezionatori si agganciano facilmente alle comuni guide DIN (solitamente da 35 mm). La loro modularità consente di creare layout ordinati e di ottimizzare lo spazio, semplificando cablaggio e manutenzione.

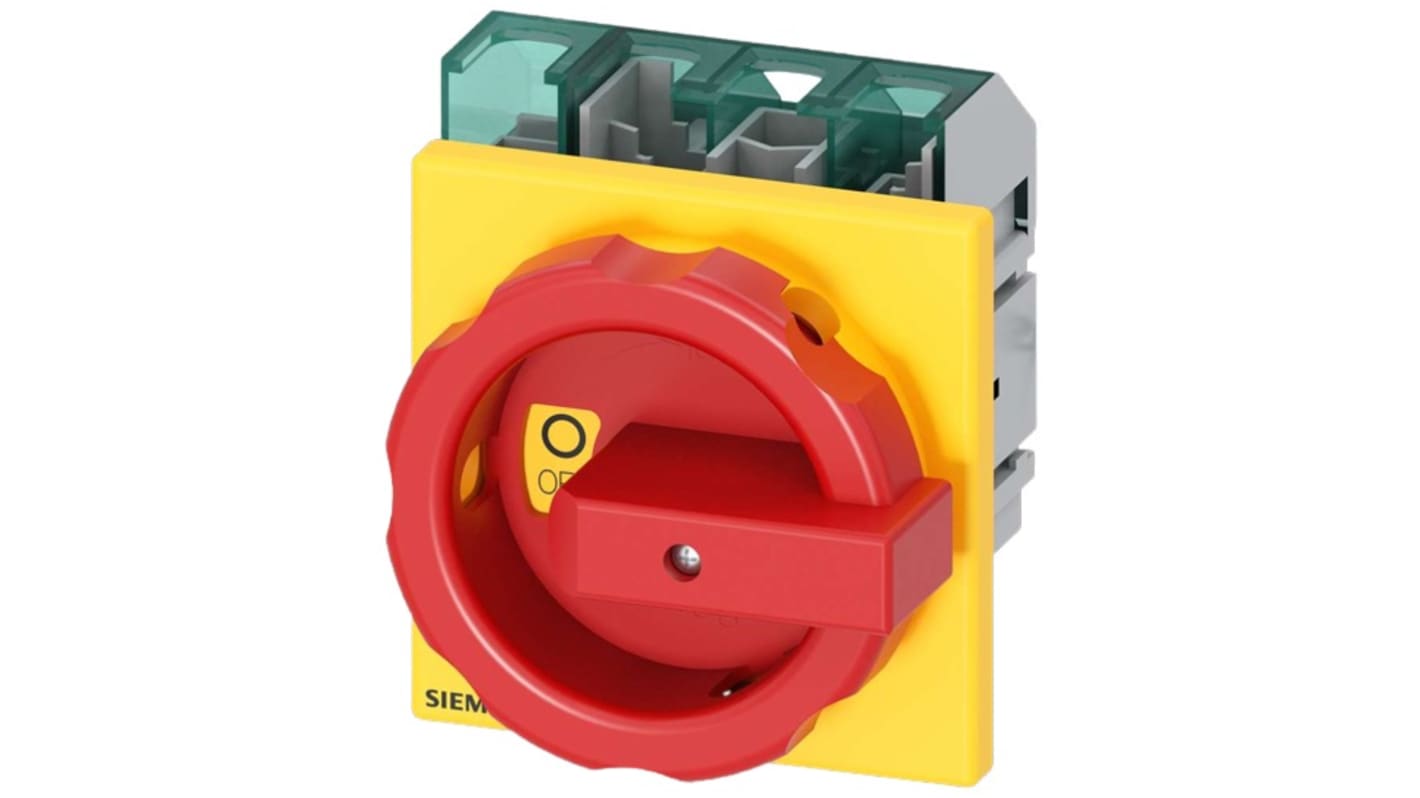

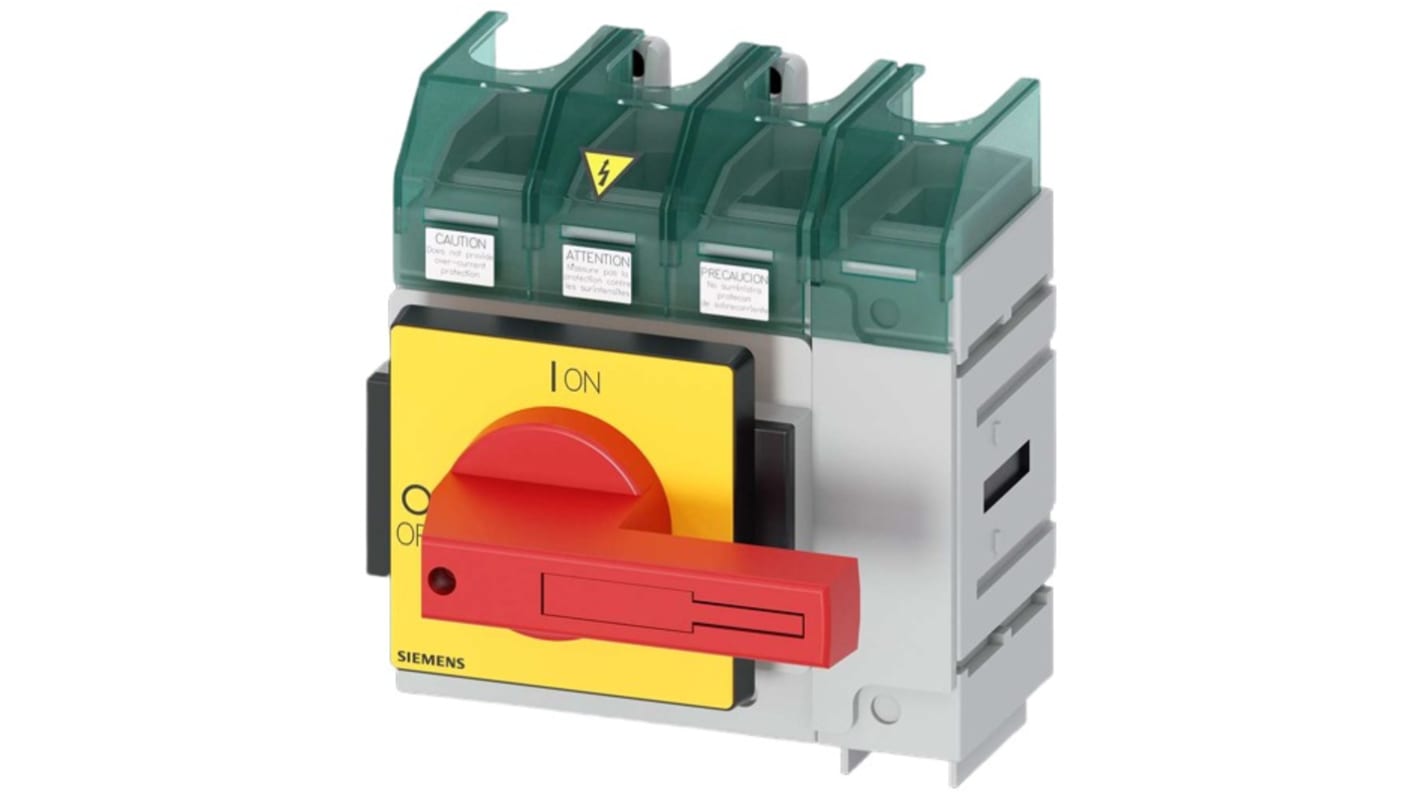

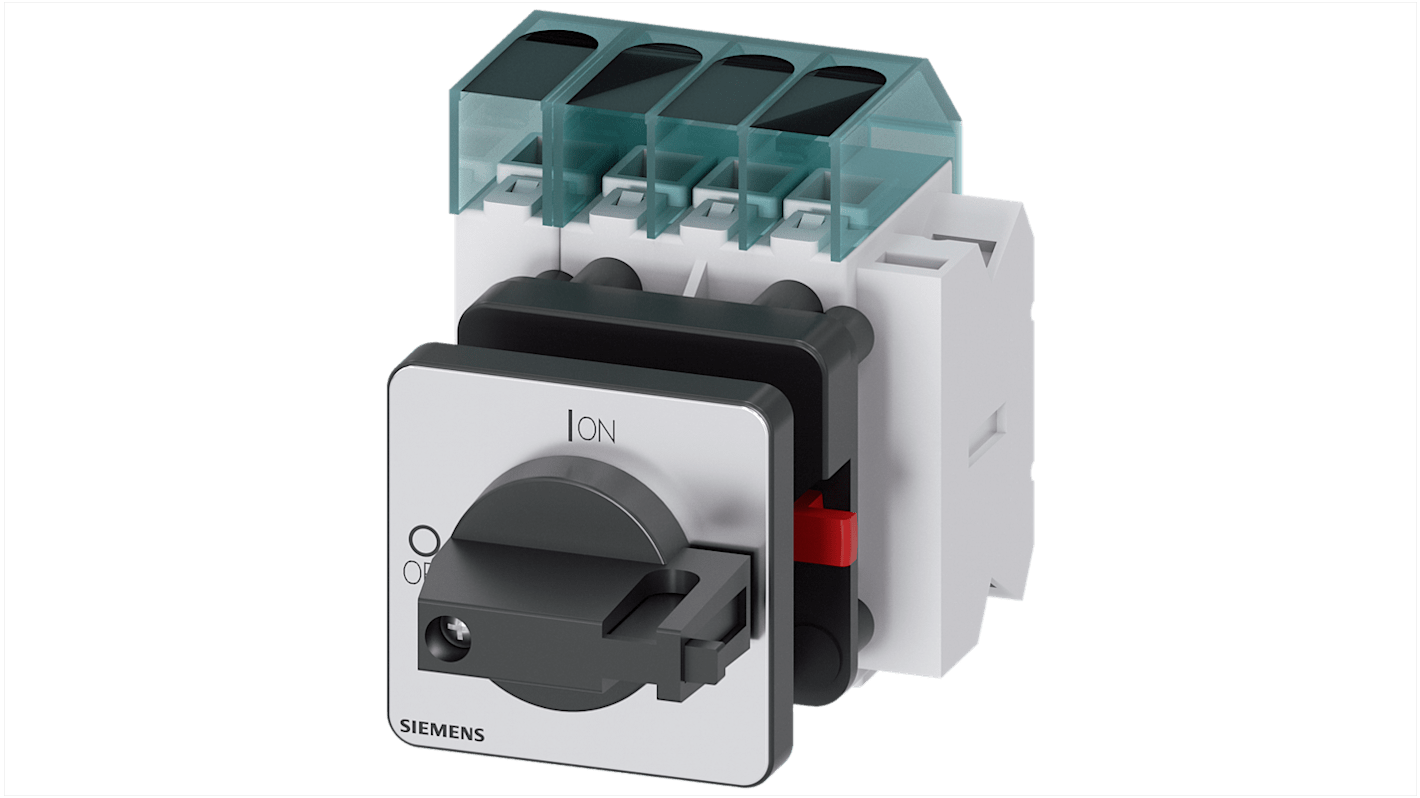

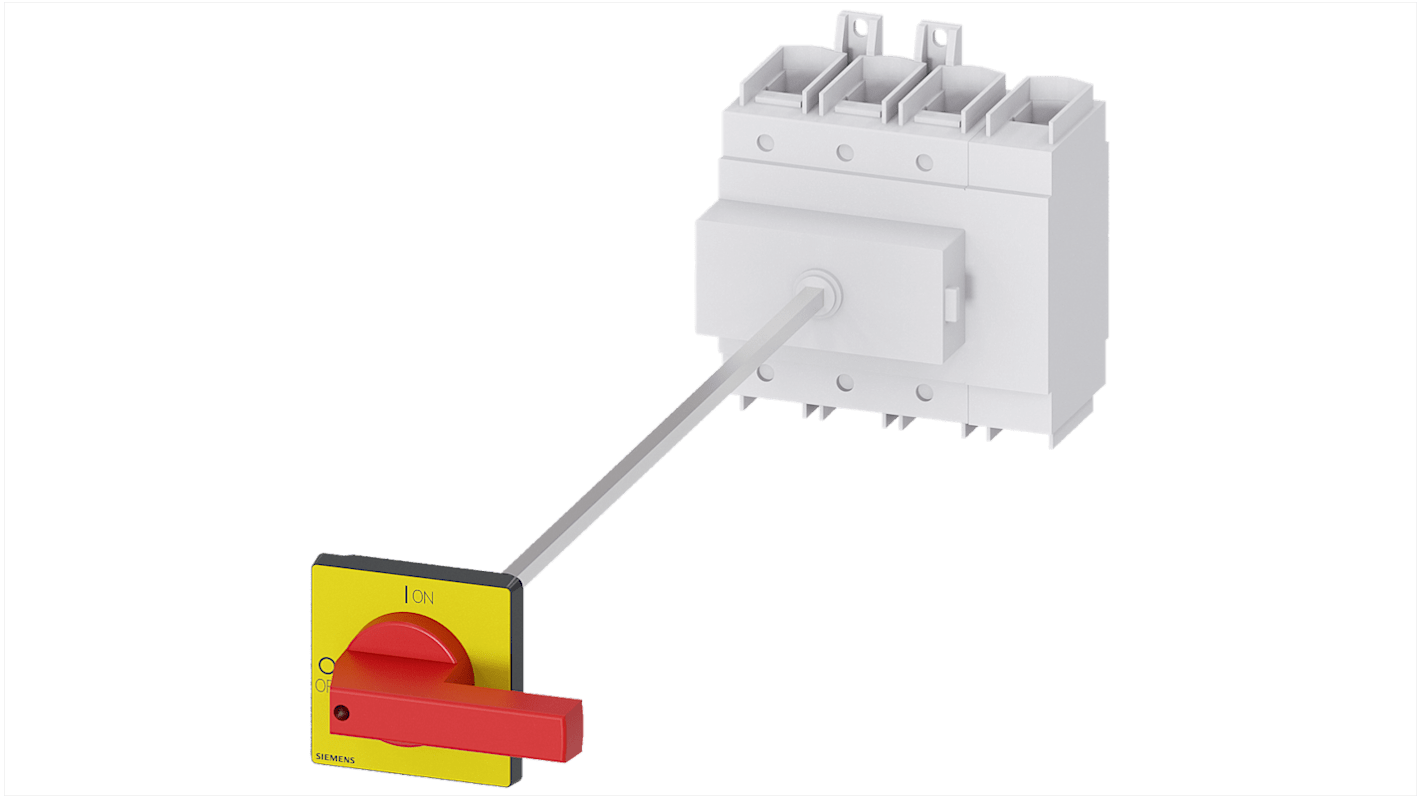

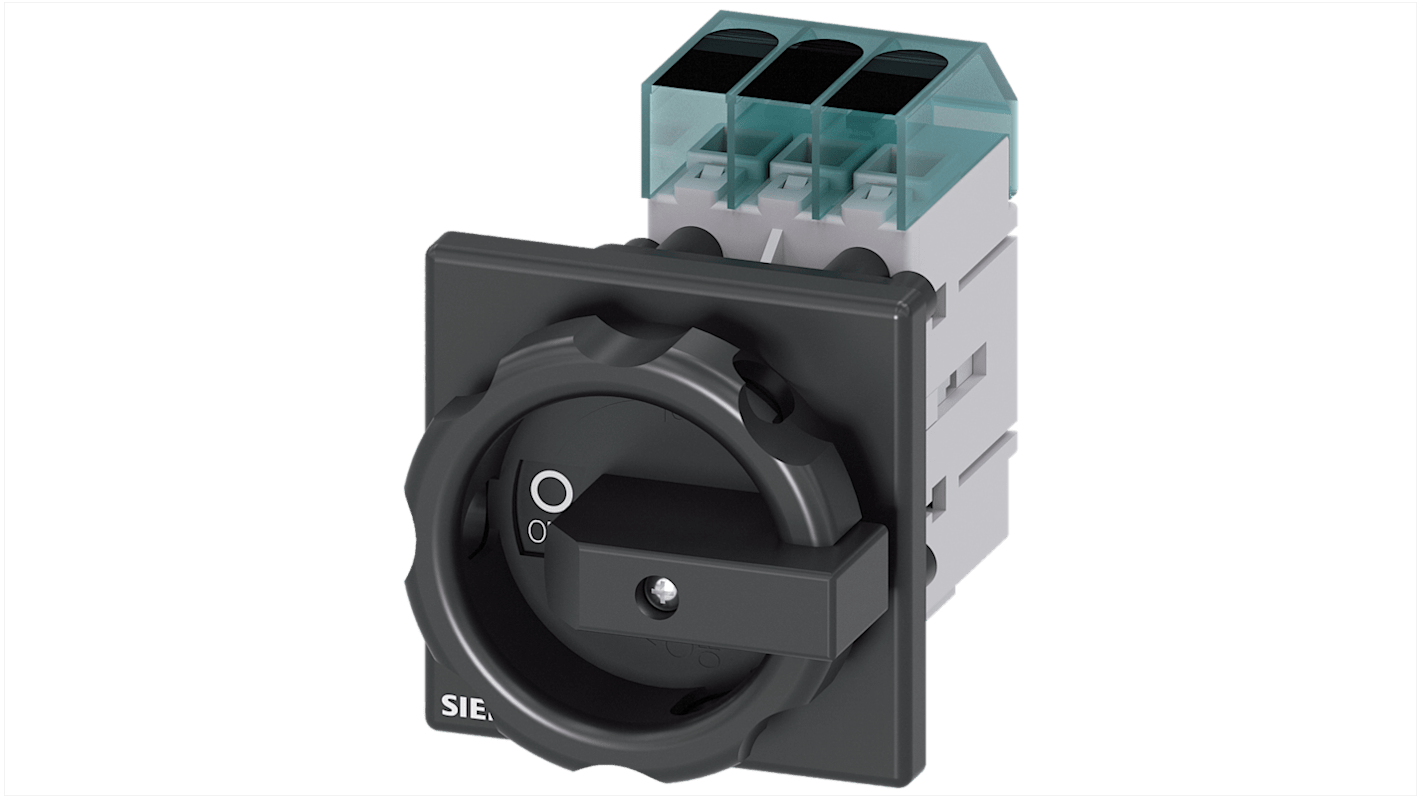

Sezionatori portafusibili per montaggio a pannello

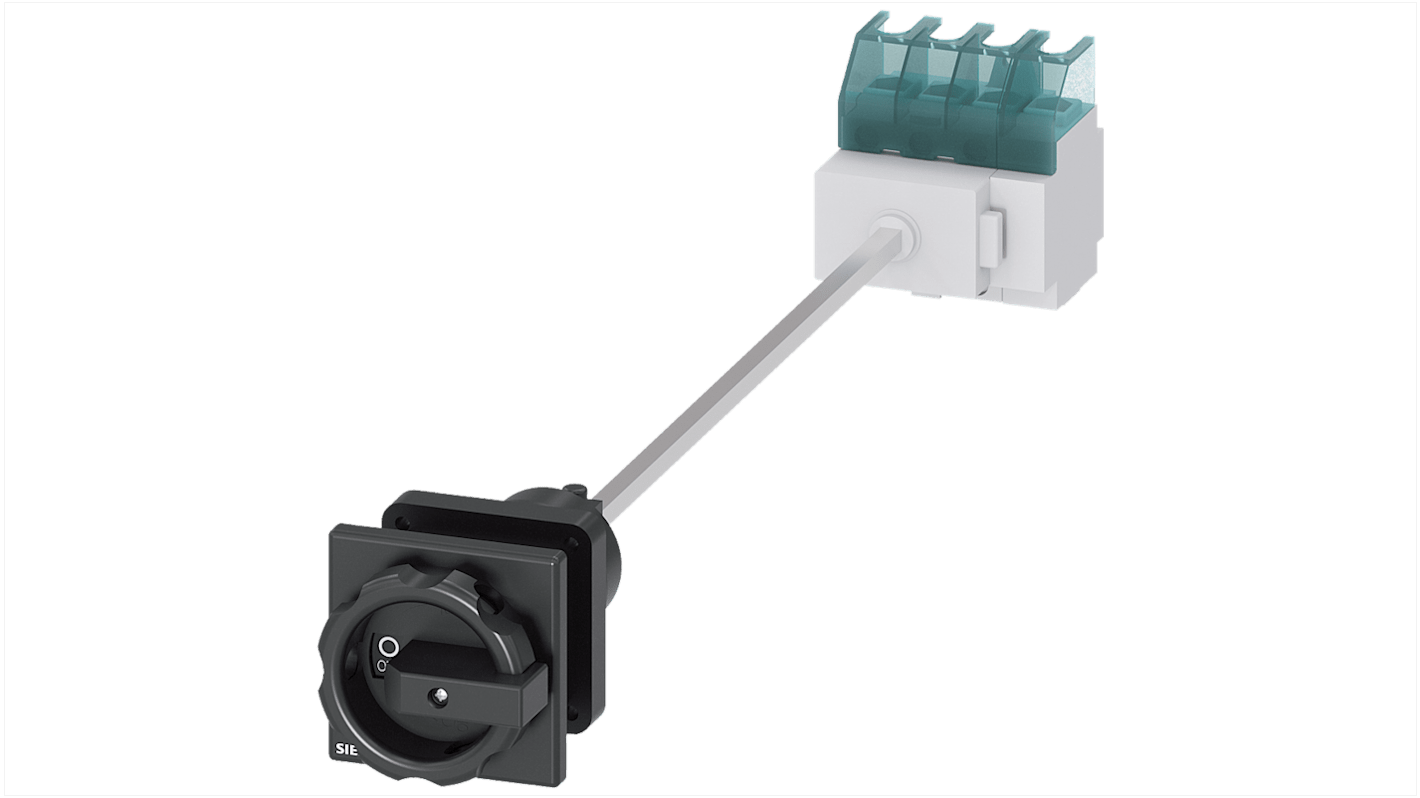

Questa tipologia è pensata per essere installata direttamente sulla superficie di un pannello di controllo o sulla porta di un armadio elettrico. Il fissaggio avviene tramite viti, garantendo una grande stabilità meccanica. Sono spesso utilizzati quando l'azionamento del sezionatore deve essere accessibile dall'esterno del quadro.
Come scegliere il sezionatore portafusibili giusto?
La selezione del componente adeguato è fondamentale per garantire la sicurezza e il corretto funzionamento dell'impianto. È importante valutare attentamente alcuni parametri tecnici chiave.
Corrente nominale (In)
Indica la corrente massima che il dispositivo può condurre ininterrottamente in condizioni di esercizio normali. È essenziale scegliere un sezionatore con una corrente nominale uguale o superiore a quella del circuito da proteggere.
Potere di interruzione (Icu)
Rappresenta la massima corrente di cortocircuito che il sezionatore è in grado di interrompere in sicurezza, senza subire danni permanenti. Questo valore deve essere superiore alla corrente di cortocircuito presunta nel punto di installazione.
Tensione nominale (Un)
È la tensione massima a cui il sezionatore può operare in modo affidabile. Bisogna assicurarsi che la tensione nominale del componente sia adeguata alla tensione di rete dell'impianto.
Tipo di fusibile

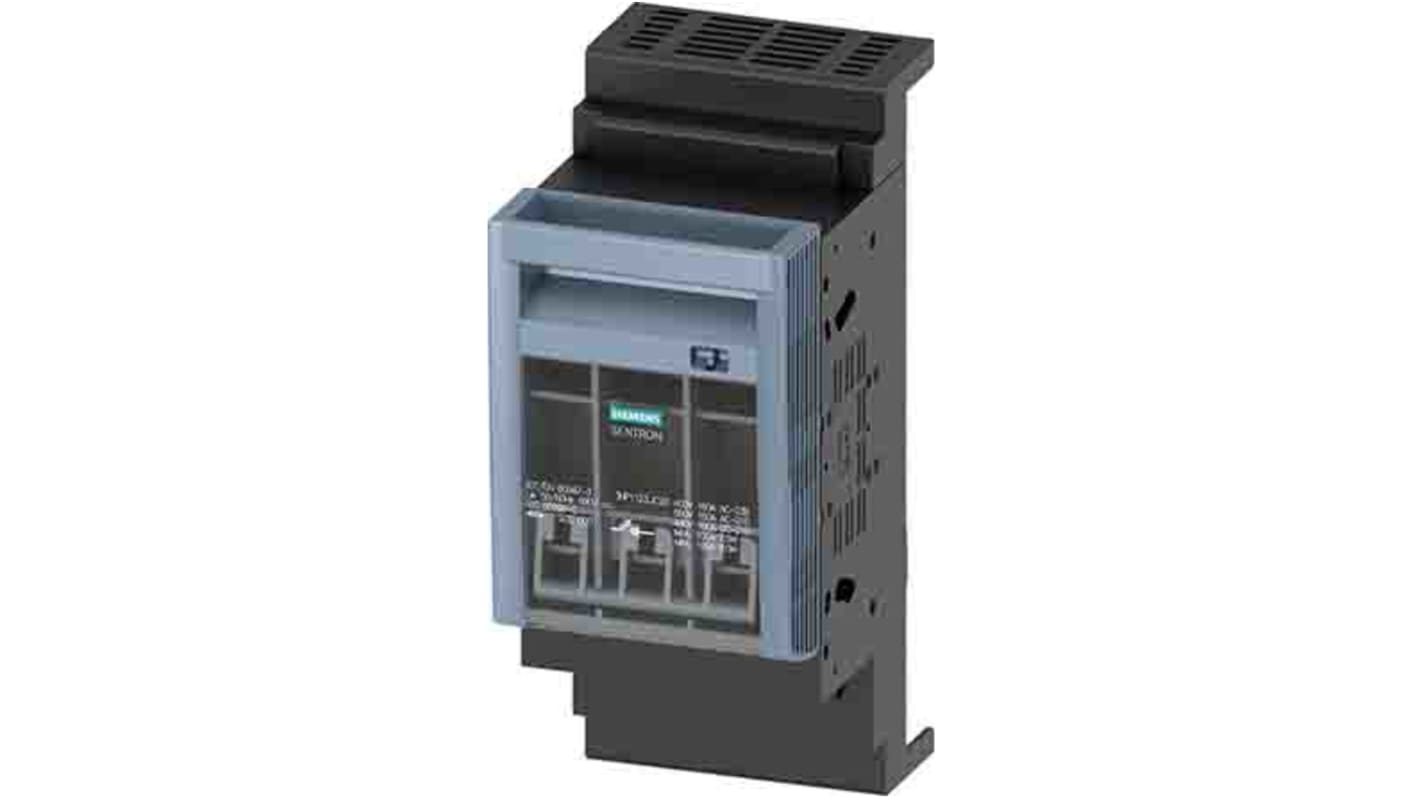

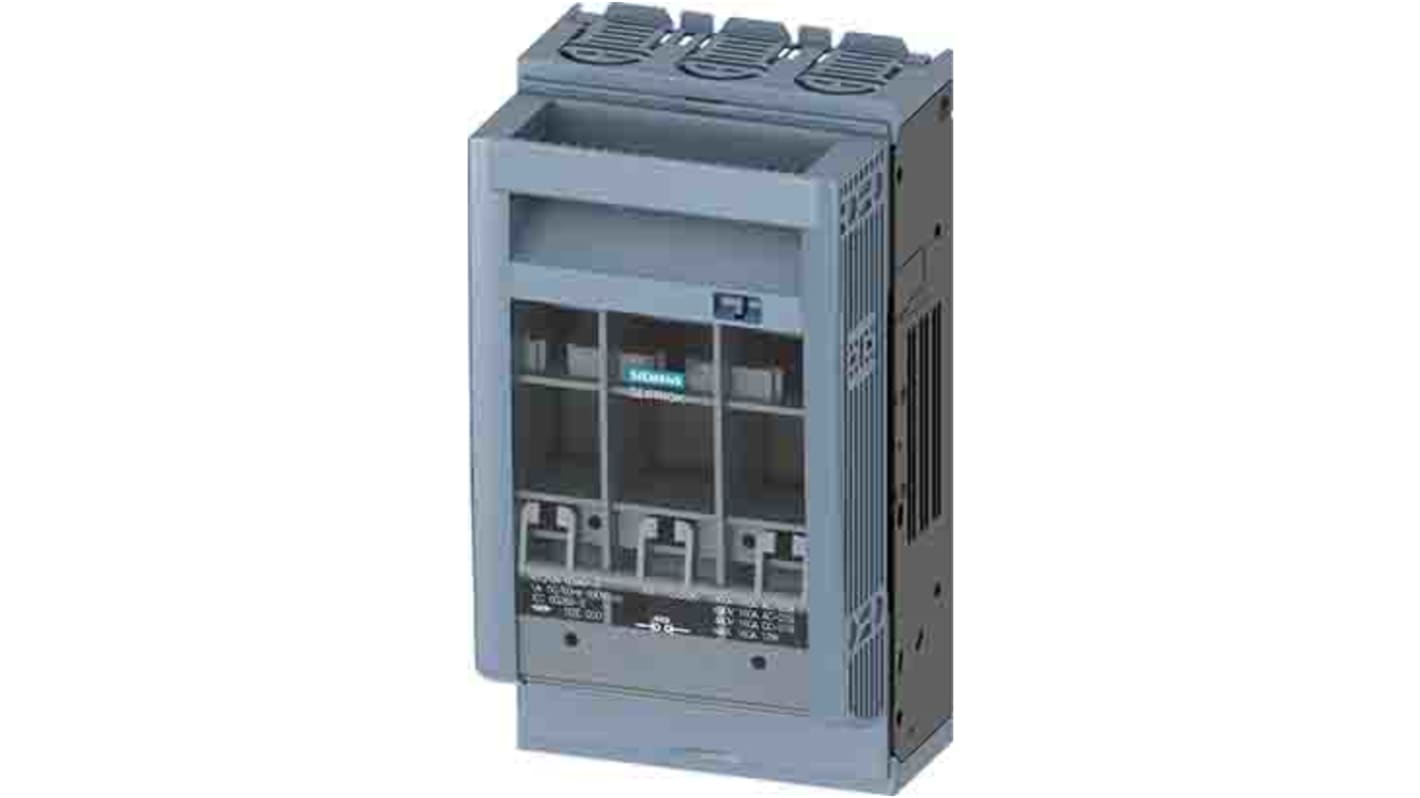

I sezionatori sono progettati per alloggiare specifici tipi di fusibili. È importante verificare la compatibilità con le dimensioni e le caratteristiche del fusibile richiesto, come fusibili cilindrici (es. 10x38 mm, 14x51 mm), a lama o di tipo NH.
Numero di poli
La scelta tra unipolare (1P), bipolare (2P), tripolare (3P) o tetrapolare (4P) dipende dalla configurazione del circuito da sezionare (monofase, bifase, trifase, trifase con neutro).
Tipo di montaggio
In base alla struttura del quadro elettrico, si opterà per un modello per guida DIN, per un'integrazione modulare, o per un modello da pannello, per un montaggio a superficie.
Applicazione specifica
Applicazioni diverse possono richiedere caratteristiche specifiche. Ad esempio, i sezionatori per la protezione di motori potrebbero necessitare di fusibili di tipo aM, mentre per circuiti di distribuzione si usano fusibili di tipo gG. È sempre buona norma considerare il contesto operativo per una scelta mirata.
Marchi di sezionatori portafusibili disponibili su Elexonik
Per garantire la massima affidabilità e conformità alle normative, Elexonik offre un'ampia selezione di sezionatori portafusibili dei migliori marchi del settore dell'automazione e della distribuzione elettrica. Nel nostro catalogo puoi trovare soluzioni di produttori leader come Siemens, Schneider Electric, ABB, Lovato, Bticino, Gewiss e molti altri, sinonimo di qualità costruttiva e performance durature.
Esplora il nostro catalogo online per trovare i sezionatori portafusibili più adatti alle tue esigenze professionali. Il nostro team tecnico è a tua completa disposizione per offrirti supporto nella scelta del componente giusto e per rispondere a ogni tua domanda.
