Sezionatori e accessori
168 prodotti
Visualizzi 1 - 24 di 168 prodotti
Nei quadri elettrici industriali, il sezionamento corretto di un circuito o di un'utenza è una condizione preliminare indispensabile per qualsiasi intervento in sicurezza: prima della manutenzione, prima della sostituzione di un componente, prima di ogni verifica. I sezionatori industriali disponibili su Elexonik - con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi - coprono le principali tipologie di impiego, dai sezionatori portafusibili agli interruttori di isolamento, fino agli accessori di completamento come contatti ausiliari, protezioni terminali, manopole rotanti e aste di comando.
Elexonik supporta installatori, manutentori e responsabili acquisti nella selezione del componente corretto: il team tecnico verifica la compatibilità tra varianti, confronta le specifiche di corrente e tensione nominale e aiuta a identificare il codice giusto anche quando la documentazione dell'impianto esistente è incompleta. Se stai cercando sezionatori per uso industriale - sia per nuova installazione sia per sostituzione di un componente esistente - puoi ordinare direttamente online o contattarci per una verifica tecnica preliminare.
Cosa sono i sezionatori e come si inseriscono nel quadro elettrico
Un sezionatore è un dispositivo elettromeccanico progettato per aprire un circuito in condizioni di assenza di carico, garantendo l'isolamento fisico e visibile di una sezione di impianto dalla rete di alimentazione. A differenza di un interruttore automatico - che interviene in presenza di guasti come sovraccarichi o cortocircuiti - il sezionatore ha la funzione specifica di creare una separazione galvanica certa, certificabile e bloccabile, che consente di operare in sicurezza sull'impianto o sulle apparecchiature collegate.
Questa categoria, all'interno del catalogo Interruttori e Pulsanti di Elexonik, comprende famiglie di prodotto con caratteristiche funzionali distinte: i interruttori di isolamento per il sezionamento in bassa tensione, i sezionatori portafusibili che integrano anche la funzione di protezione da sovracorrente, e una gamma completa di accessori - contatti ausiliari, protezioni terminali, manopole rotanti, aste di comando, terminali e componenti di montaggio - che completano l'installazione e ne garantiscono la conformità normativa.
Le famiglie disponibili a catalogo
Gli interruttori di isolamento costituiscono la soluzione standard per il sezionamento in impianti a bassa tensione: rotativi o a manopola, sono adatti a montaggio su pannello o su guida DIN e vengono scelti in base alla corrente nominale, al numero di poli e all'eventuale necessità di blocco in posizione aperta. I sezionatori portafusibili combinano in un unico dispositivo la funzione di sezionamento e la protezione da sovracorrente tramite inserimento di fusibili, soluzione particolarmente indicata quando si vuole concentrare protezione e sezionamento in uno spazio ridotto nel quadro. Gli accessori per sezionatore comprendono tutto ciò che è necessario per completare l'installazione, adattare il dispositivo a diverse configurazioni di impianto e integrarlo con sistemi di segnalazione o automazione.
Come scegliere il sezionatore: guida operativa alla selezione
La selezione di un sezionatore industriale richiede la verifica di una sequenza di parametri tecnici che devono essere ricavati dall'impianto esistente o dal progetto elettrico. Non esiste una scelta "generica": ogni parametro errato può rendere il dispositivo inutilizzabile o non conforme.
Parametri elettrici e meccanici da verificare prima dell'ordine
- Verifica la tensione nominale richiesta dall'impianto prima di selezionare qualsiasi variante: un sezionatore dimensionato per una tensione inferiore a quella effettiva del circuito non garantisce l'isolamento sicuro e non supera le verifiche di collaudo.
- Controlla la corrente nominale dell'utenza da sezionare e aggiungi un margine adeguato rispetto alla corrente di picco: sottodimensionare la corrente nominale del sezionatore è uno degli errori più frequenti nelle sostituzioni rapide.
- Stabilisci il numero di poli necessario in base alla configurazione del circuito: monofase, trifase o con neutro. Un sezionatore con numero di poli errato non consente il sezionamento completo del circuito.
- Verifica il tipo di montaggio compatibile con il quadro: a pannello frontale, su guida DIN o su piastra. Le dimensioni di foratura o il passo di fissaggio devono corrispondere allo spazio disponibile.
- Controlla il grado di protezione IP richiesto dall'ambiente di installazione: quadri in ambienti con polvere, umidità o agenti chimici richiedono gradi IP specifici che non tutti i modelli soddisfano.
- Valuta se è necessaria la funzione di blocco in posizione aperta (lucchettatura): in impianti con personale non autorizzato o in ambienti con procedure di lockout/tagout, la lucchettabilità del sezionatore è un requisito di sicurezza, non un'opzione.
- Verifica se l'applicazione richiede contatti ausiliari per la segnalazione dello stato aperto/chiuso a un sistema di supervisione o PLC: in questo caso il sezionatore deve essere compatibile con i blocchi contatto disponibili nella stessa serie.
- Se scegli un sezionatore portafusibile, identifica il tipo e la taglia del fusibile richiesta dalla protezione del circuito: il corpo portafusibile deve essere dimensionato per la stessa categoria di impiego del fusibile (gG, gM, aM o altra categoria IEC).
Tipologie di sezionatori: caratteristiche applicative

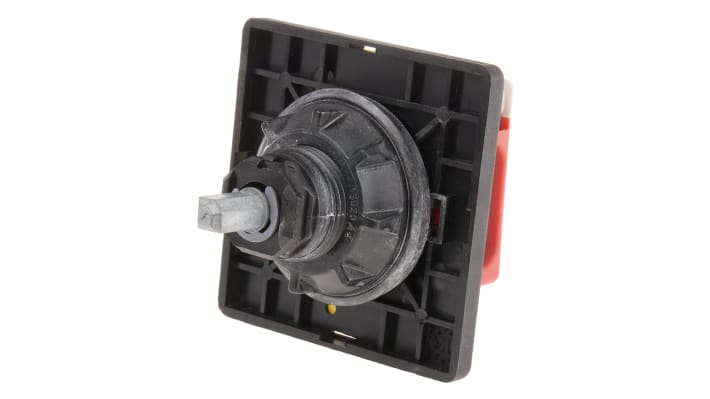

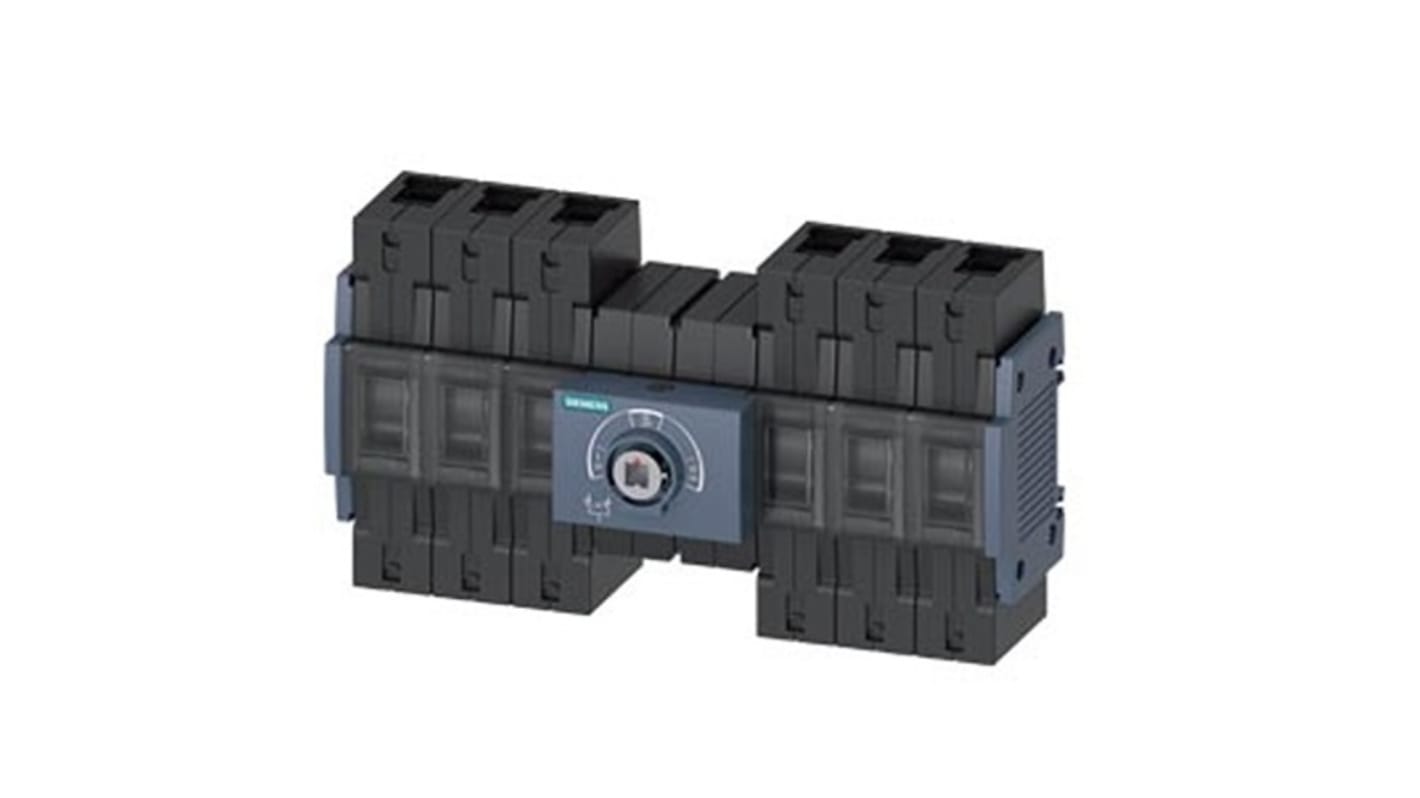

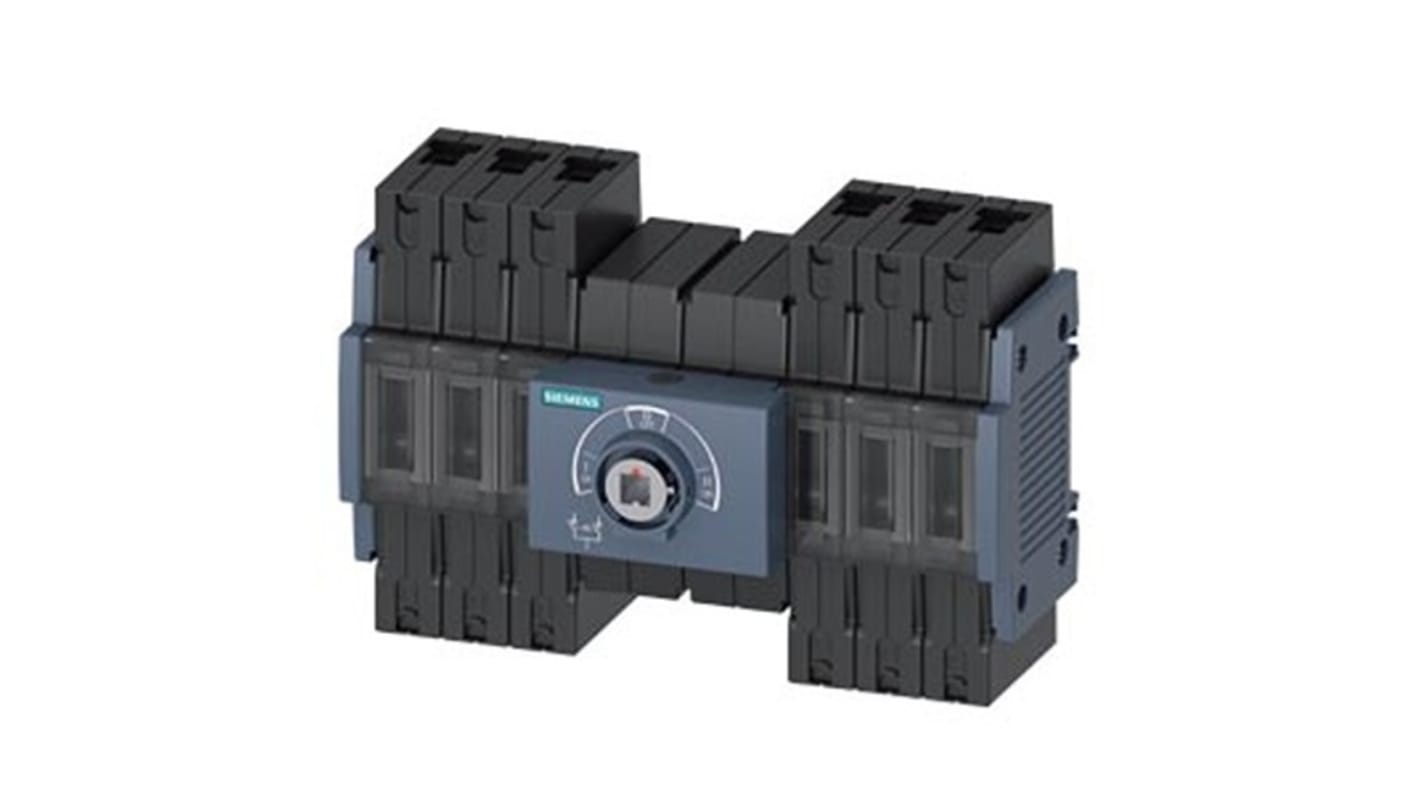

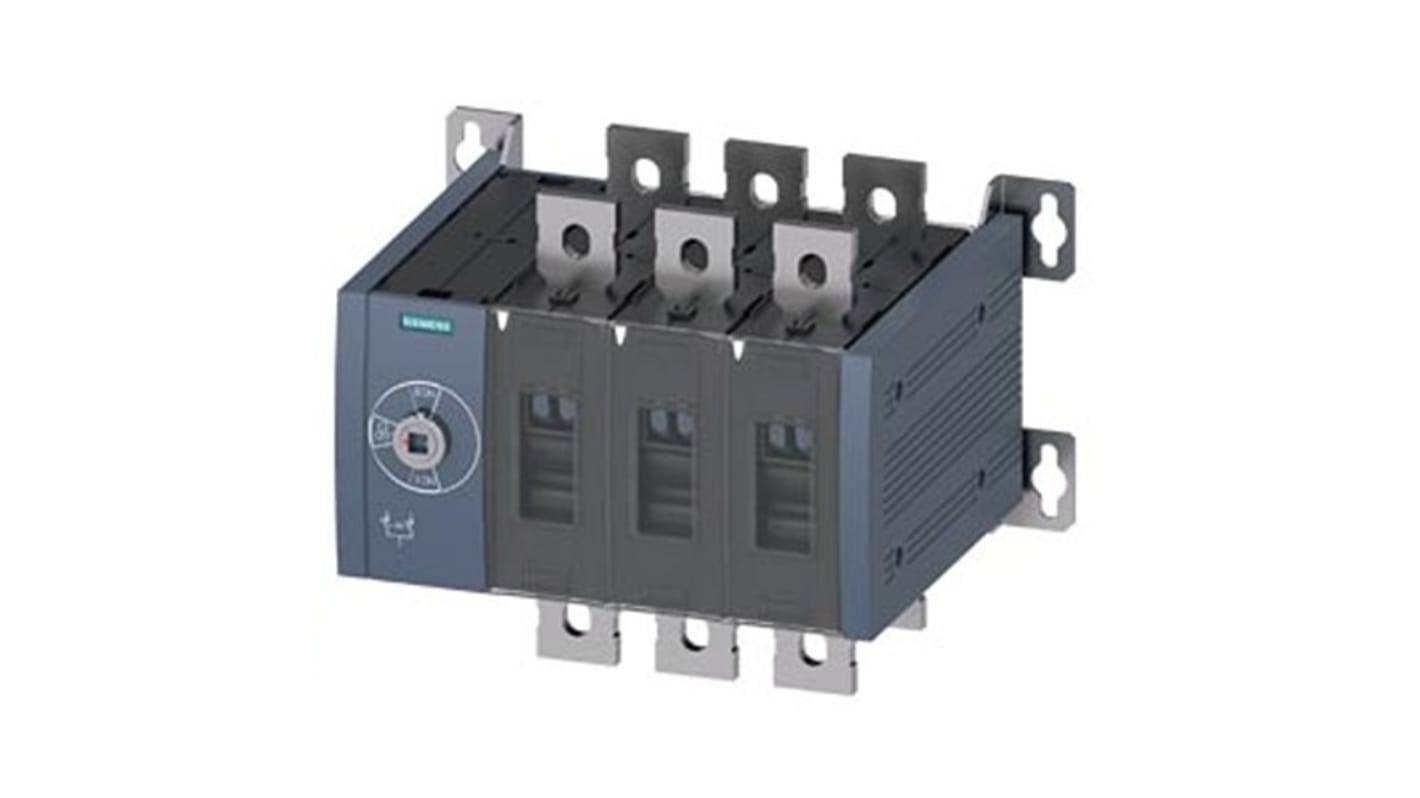

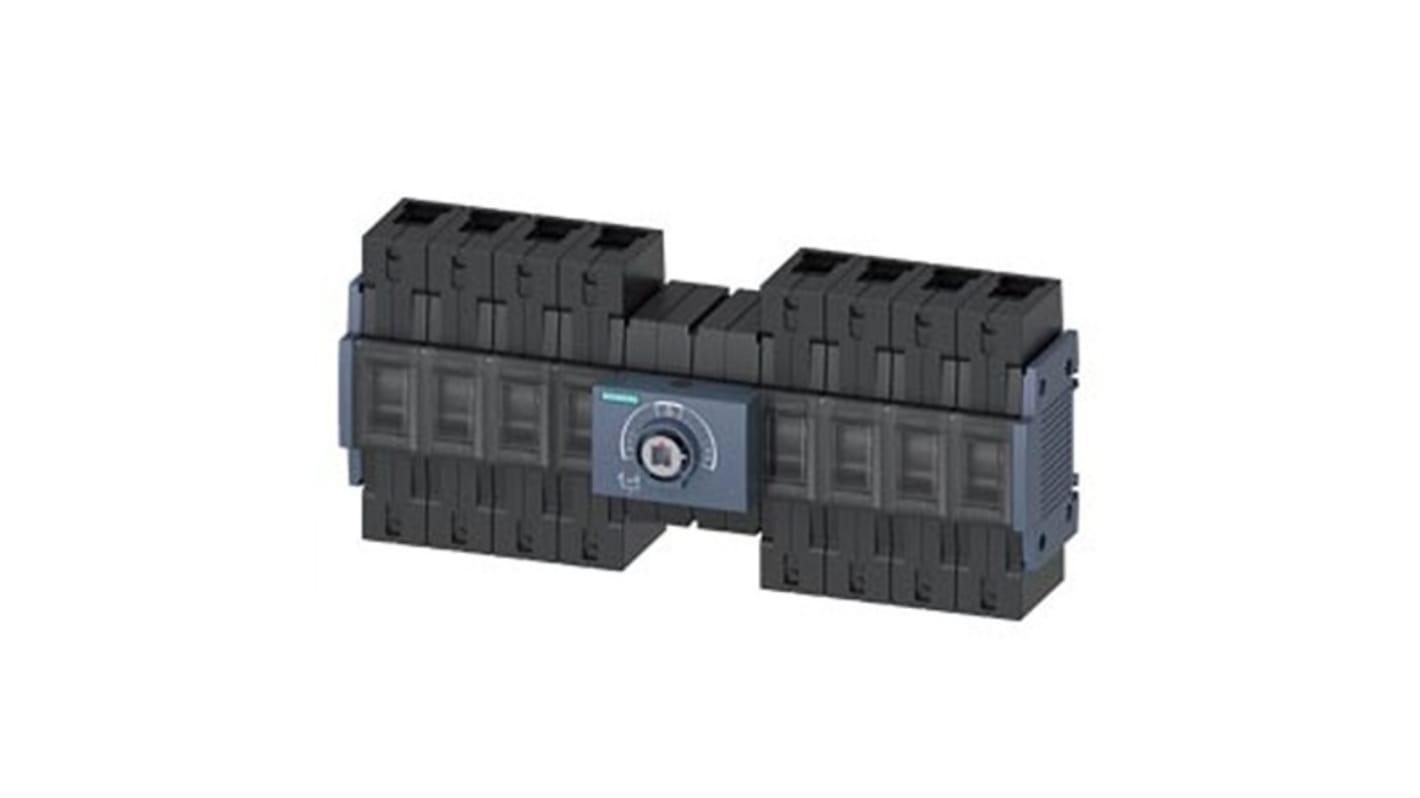

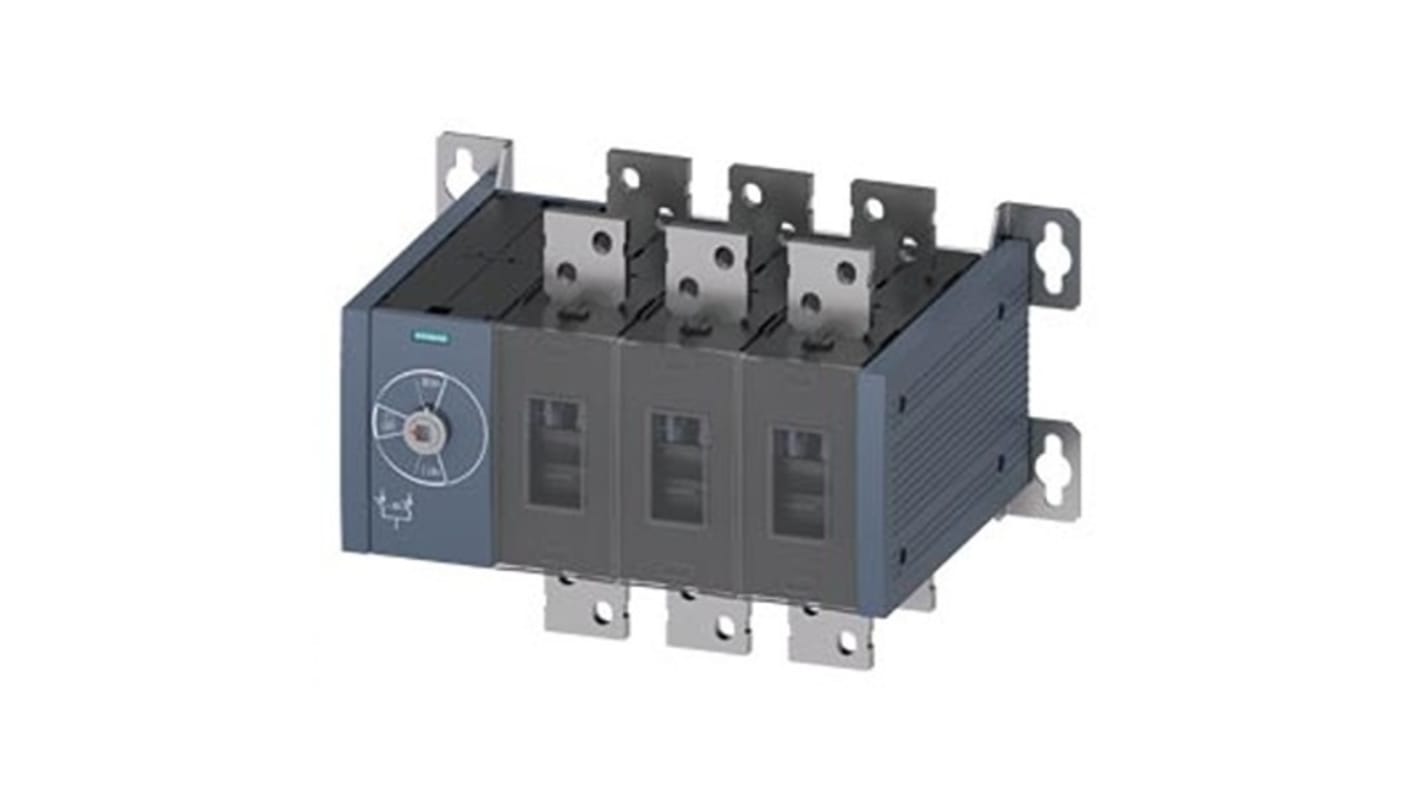

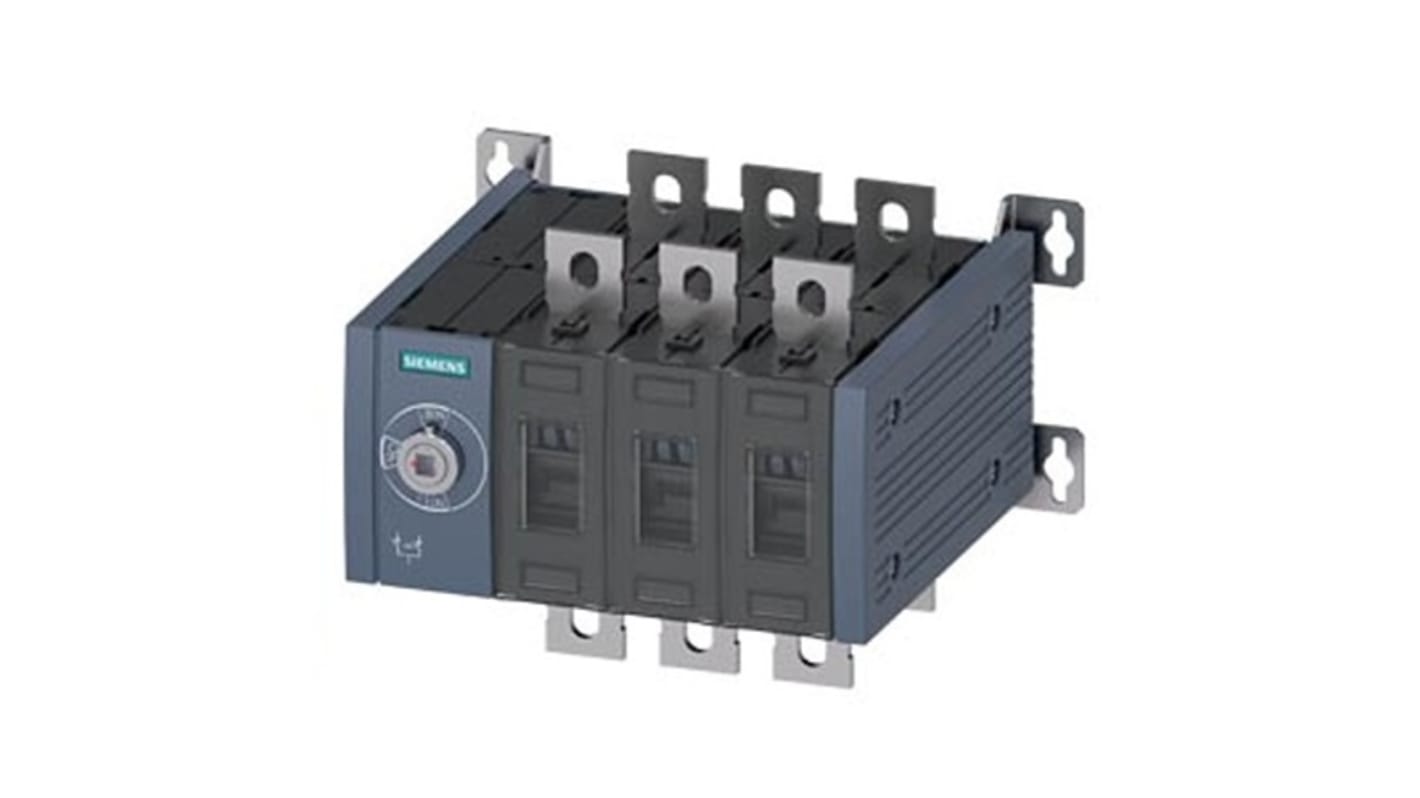

Interruttori di isolamento rotativi
Gli interruttori di isolamento rotativi sono la tipologia più diffusa nei quadri di distribuzione industriale e civile in bassa tensione. La robustezza meccanica e l'affidabilità in cicli di manovra ripetuti li rendono adatti ad applicazioni con apertura e chiusura frequenti, come il sezionamento di macchine utensili, linee di produzione o sottoquadri di distribuzione. La manopola rotante offre una chiara indicazione visiva della posizione aperta o chiusa - requisito esplicitamente richiesto dalla norma IEC 60947-3 per i dispositivi di sezionamento - e la maggior parte dei modelli disponibili a catalogo consente il blocco meccanico in posizione aperta tramite lucchetto.
Sezionatori portafusibili
I sezionatori portafusibili integrano in un unico corpo sia la funzione di sezionamento sia la protezione da sovracorrente tramite fusibile. Questa soluzione è scelta quando si vuole evitare l'installazione separata di un fusible holder e di un sezionatore, oppure quando lo spazio nel quadro è limitato. La scelta del portafusibile deve tenere conto della taglia del fusibile (formato 10x38, 14x51, 22x58 o altri), della categoria d'impiego e della corrente di cortocircuito prospettica del punto di installazione. Un errore frequente è selezionare il portafusibile in base alla corrente nominale dell'utenza senza verificare la compatibilità con la categoria del fusibile: un fusibile aM dimensionato per la protezione di un motore non è intercambiabile con un fusibile gG dimensionato per la protezione di un cavo.

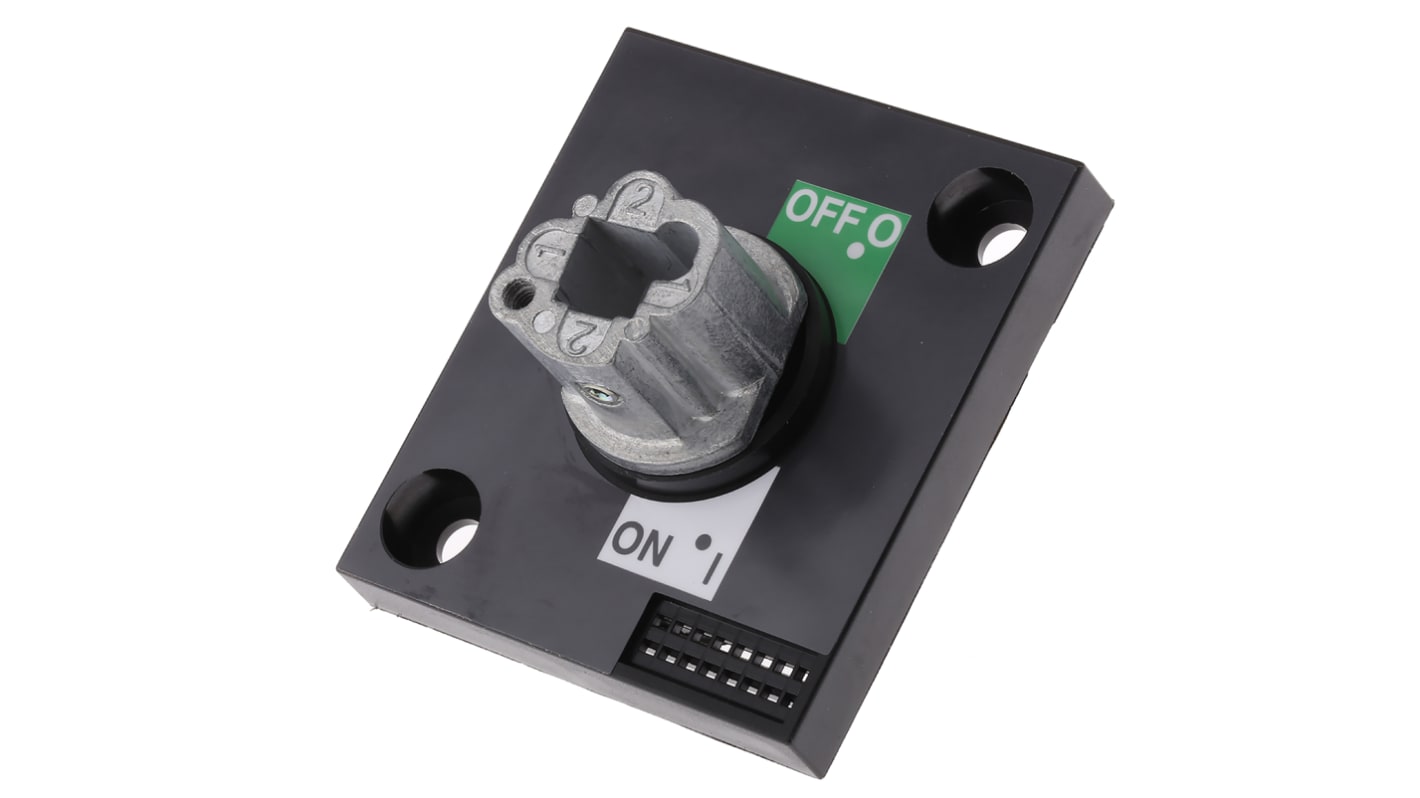

Sezionatori a chiave e a lucchetto
Nei contesti industriali in cui operano operatori non qualificati o in cui le procedure di manutenzione richiedono il blocco fisico certificato del sezionamento, i sezionatori lucchettabili sono un requisito di conformità, non una semplice opzione. La norma IEC 60204-1, relativa alla sicurezza del macchinario e all'equipaggiamento elettrico delle macchine, prevede esplicitamente la possibilità di bloccare il dispositivo di sezionamento in posizione aperta. Chi specifica sezionatori per macchine o impianti soggetti a questa norma deve verificare che il modello scelto includa la predisposizione per lucchetto e che le dimensioni del lucchettaggio siano compatibili con i dispositivi di sicurezza già in uso nell'impianto.

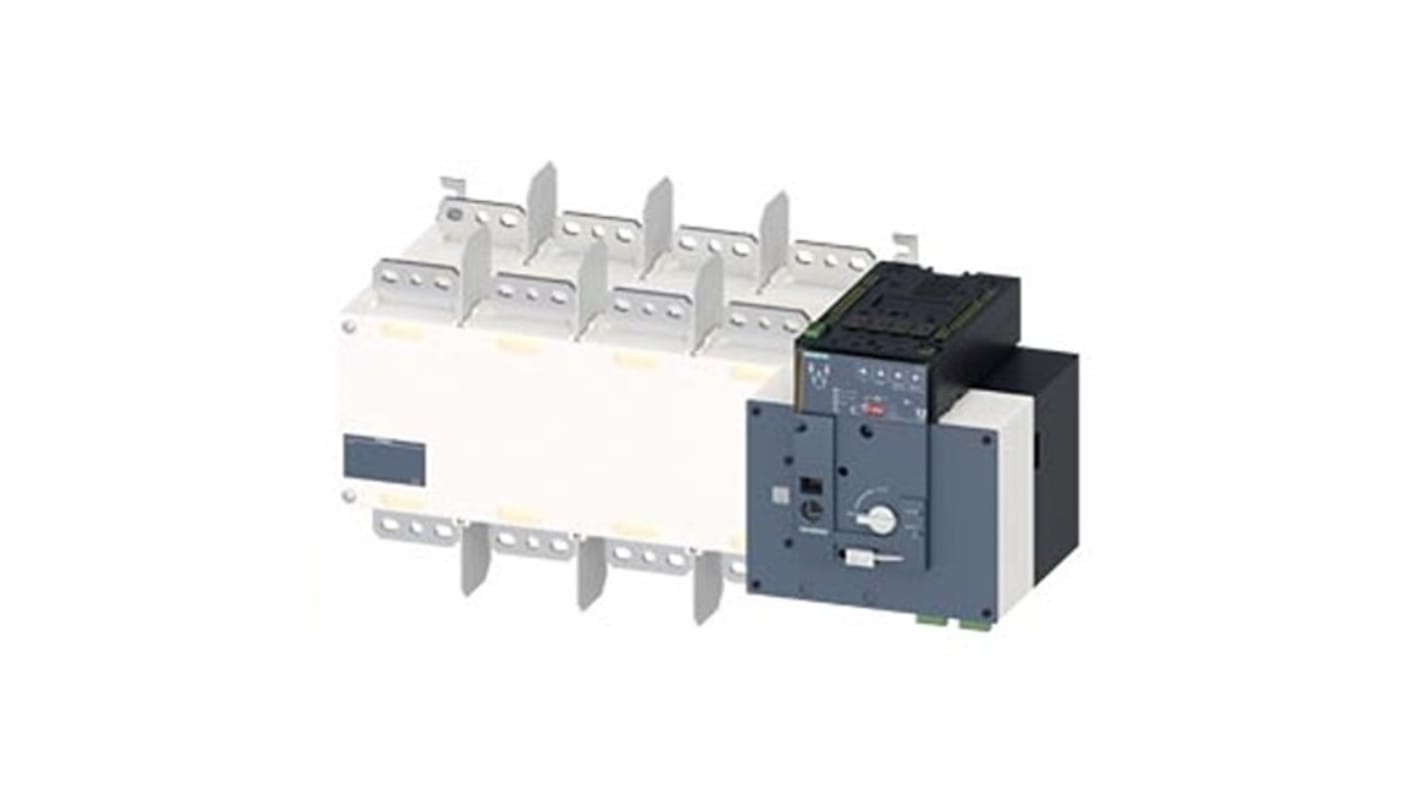

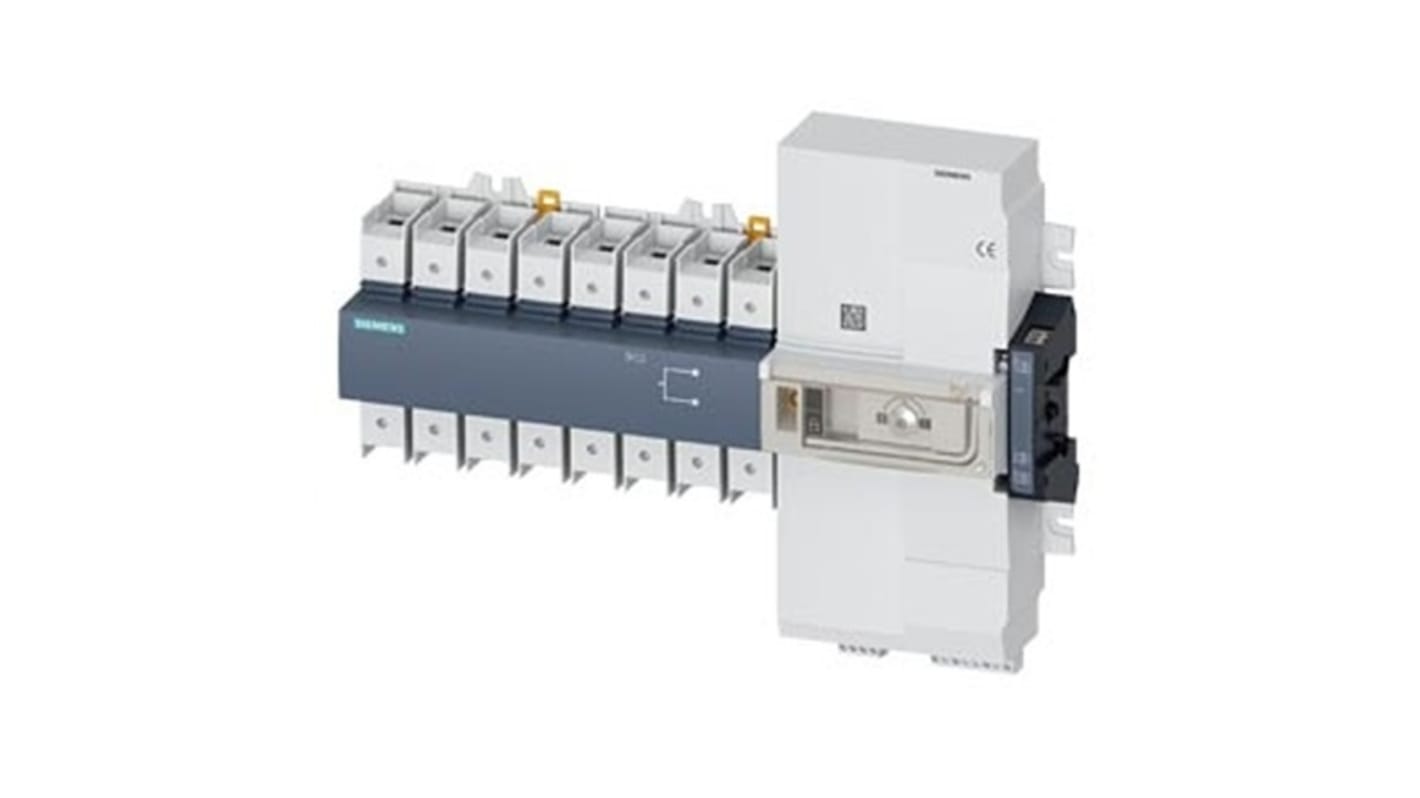

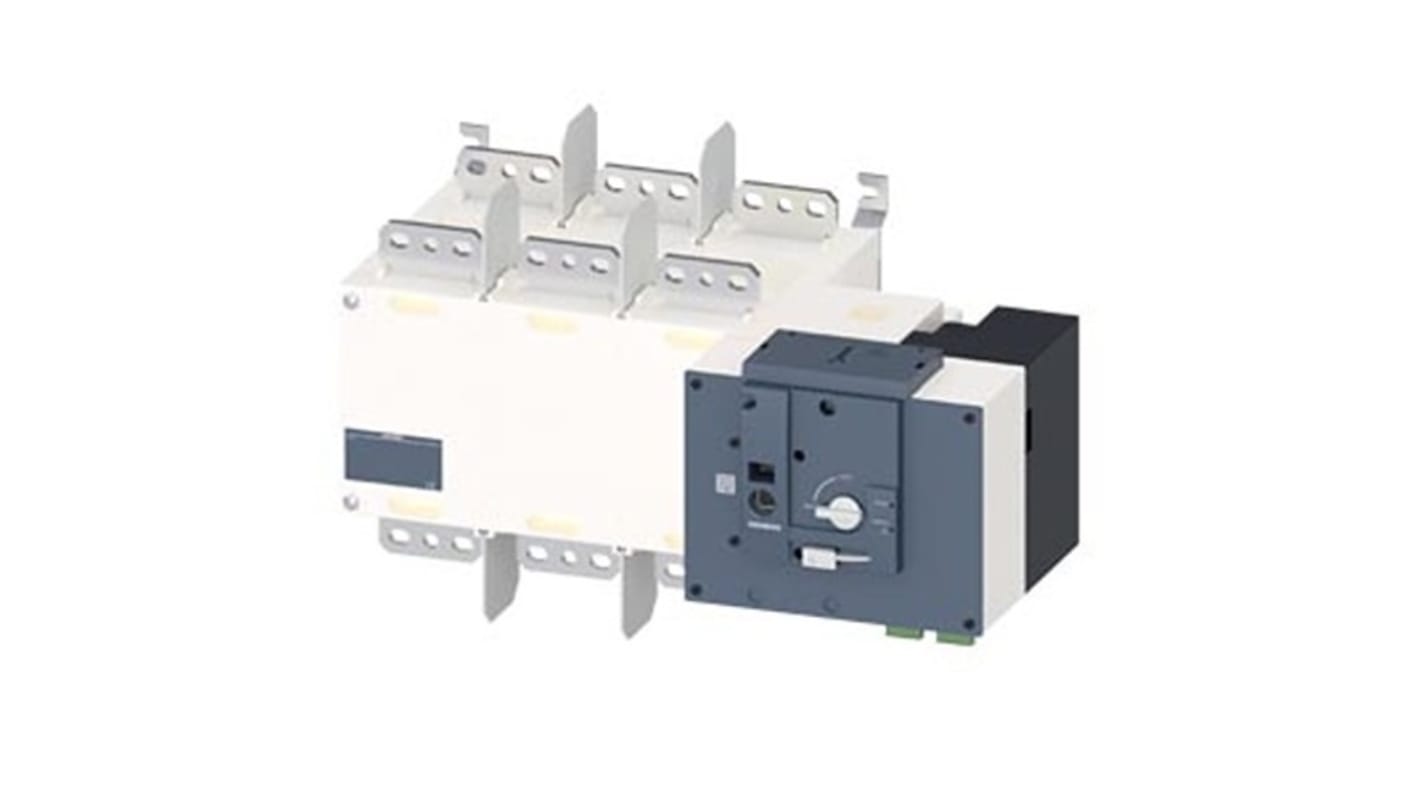

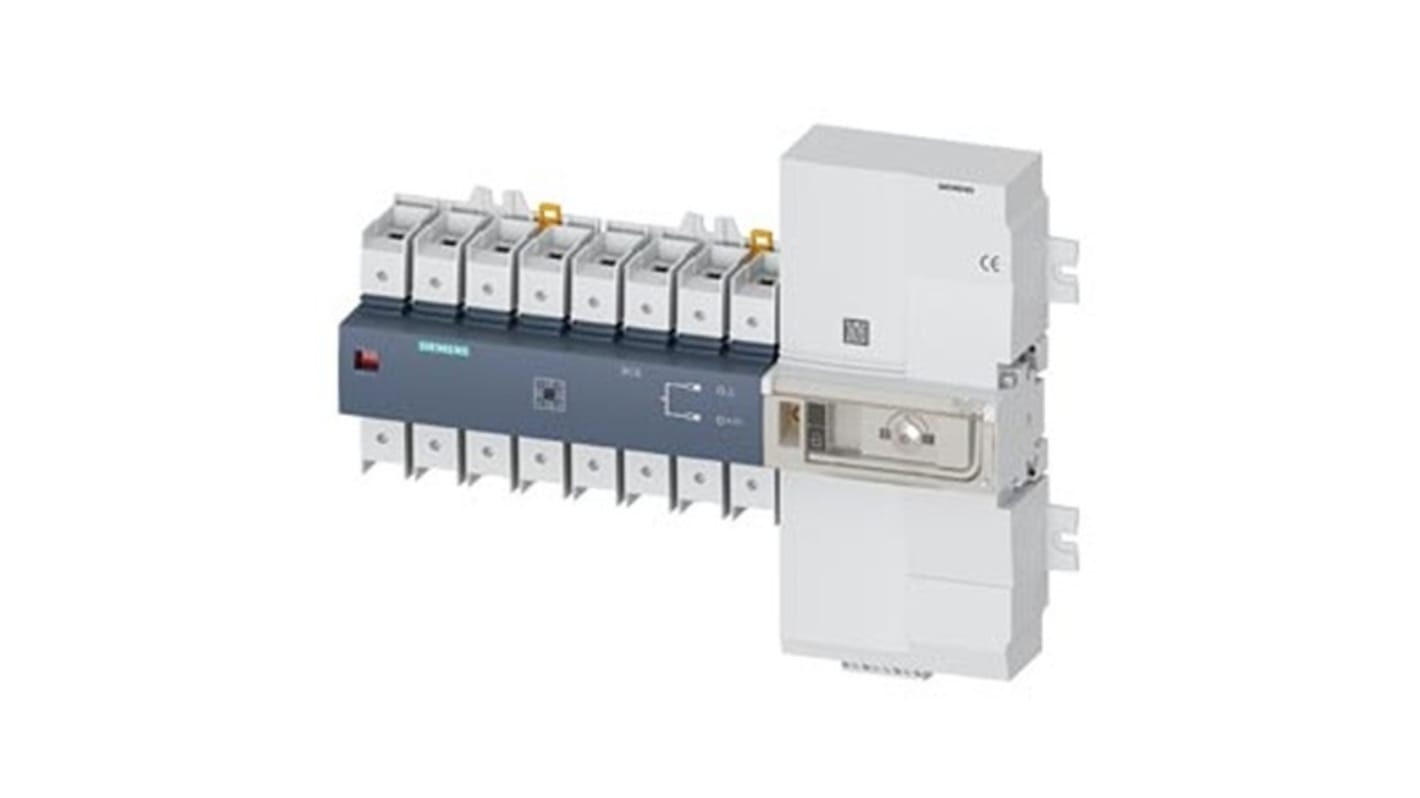

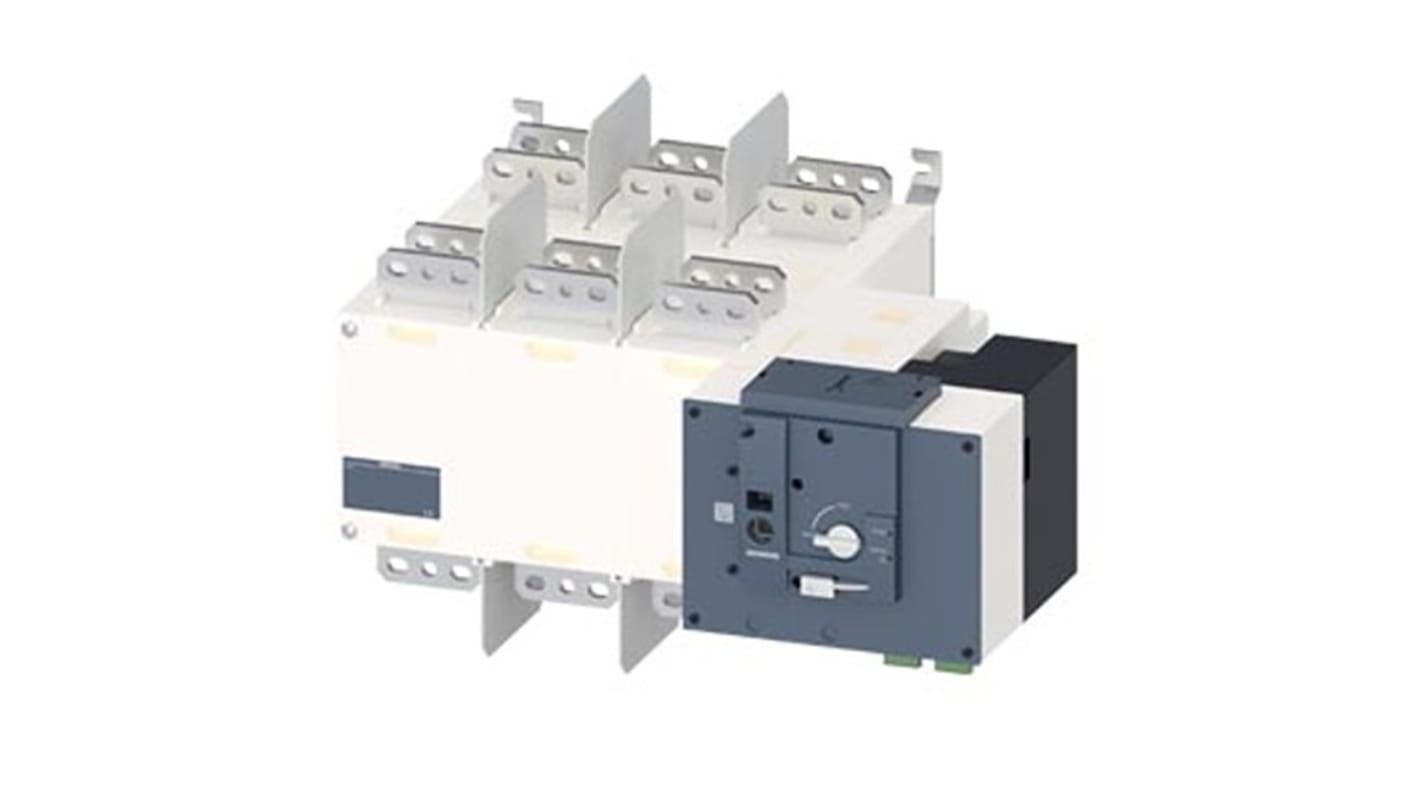

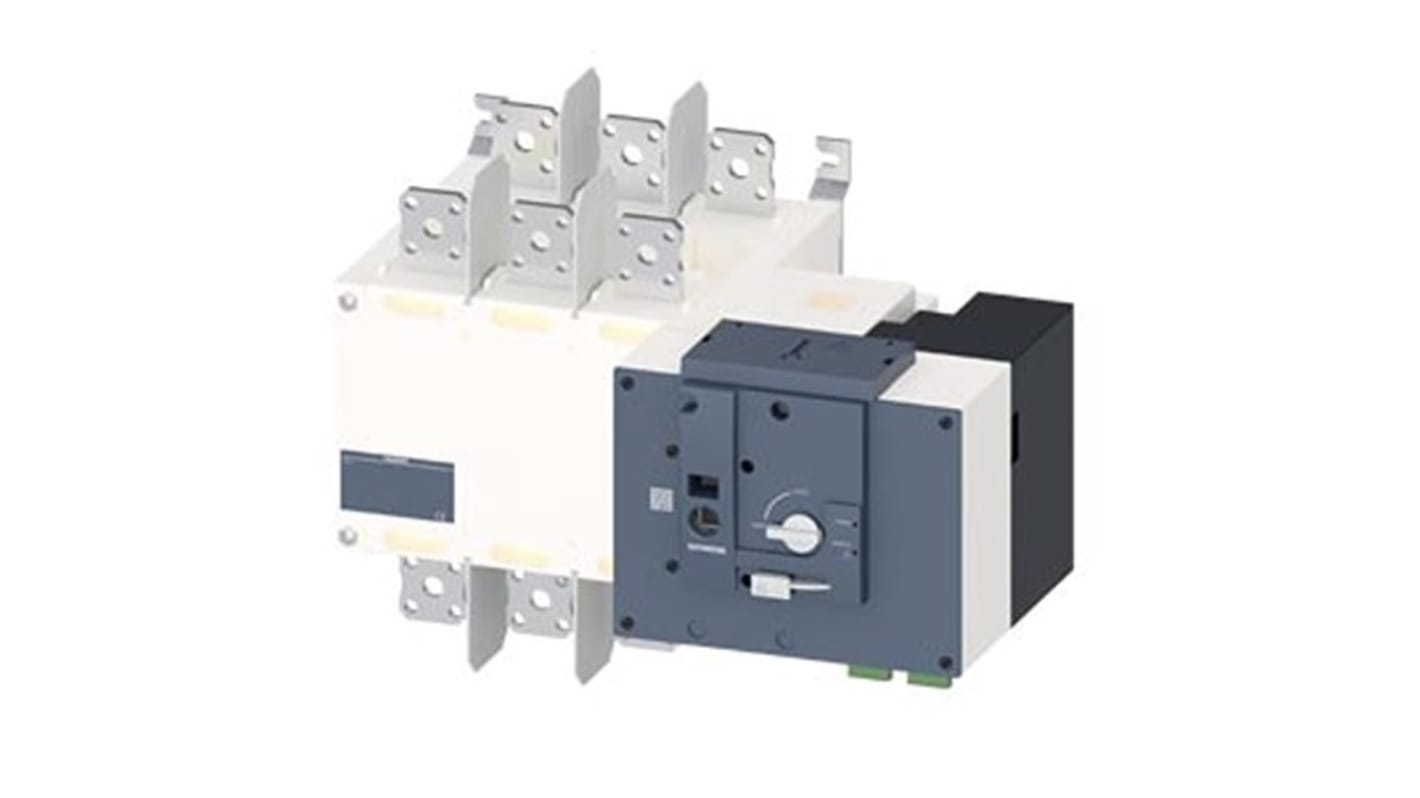

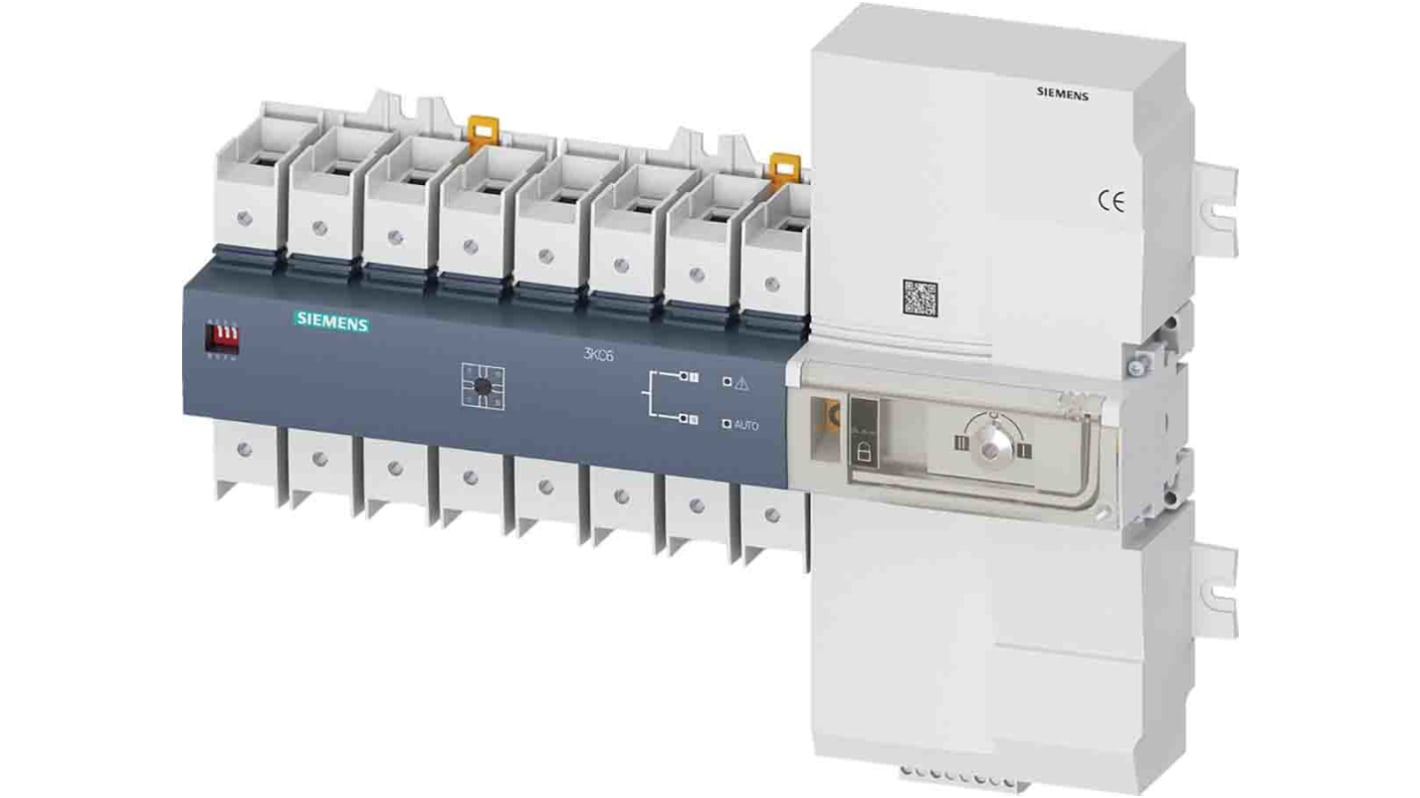

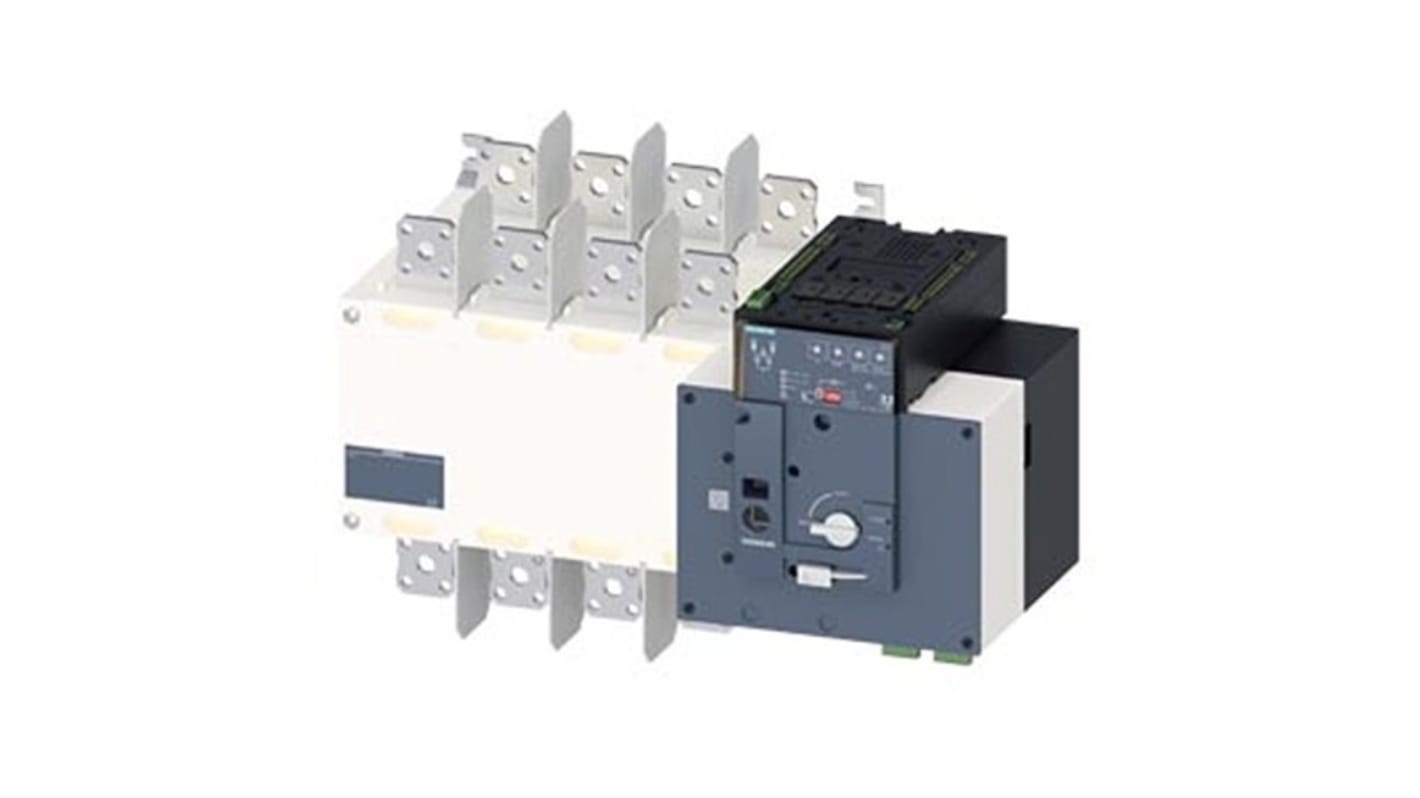

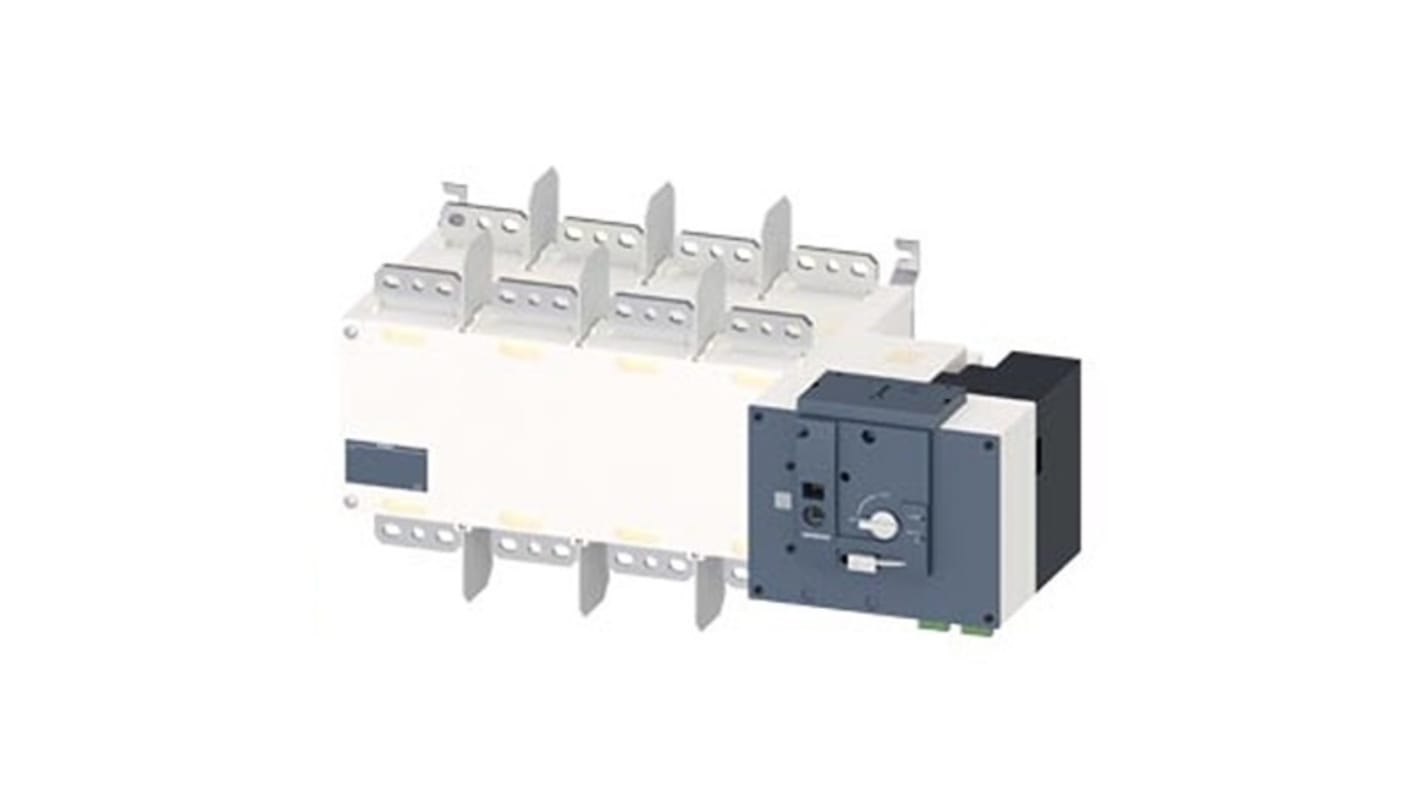

Sezionatori motorizzati
Per impianti in cui il sezionamento deve essere effettuato a distanza, senza accesso fisico al quadro, o in cui è richiesta l'integrazione con sistemi di automazione e supervisione, i sezionatori motorizzati consentono l'apertura e la chiusura del circuito tramite comando elettrico. Questa tipologia è indicata in impianti con quadri installati in zone non facilmente accessibili, in applicazioni di telegestione o nei casi in cui la manovra deve essere comandata da un PLC o da un sistema SCADA. La valutazione di questa soluzione deve considerare anche l'alimentazione dell'attuatore motorizzato e la compatibilità con i segnali di comando disponibili sull'impianto.

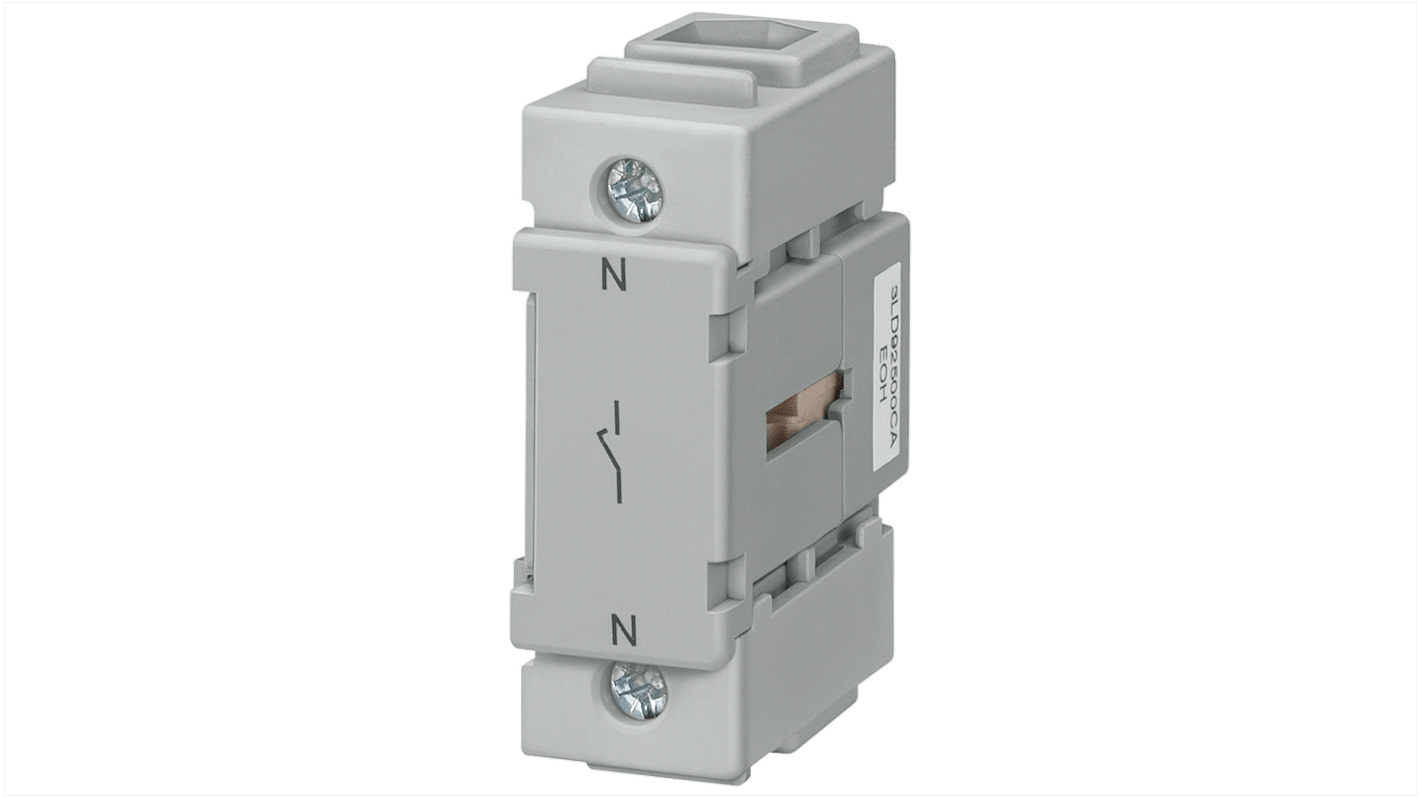

Accessori per sezionatori: cosa serve per completare l'installazione
La corretta funzionalità di un sezionatore in un quadro industriale dipende spesso anche dalla selezione degli accessori abbinati. Un'installazione incompleta - ad esempio un sezionatore senza protezioni terminali in un ambiente con rischio di contatto accidentale - può comportare non conformità alle norme di sicurezza applicabili.

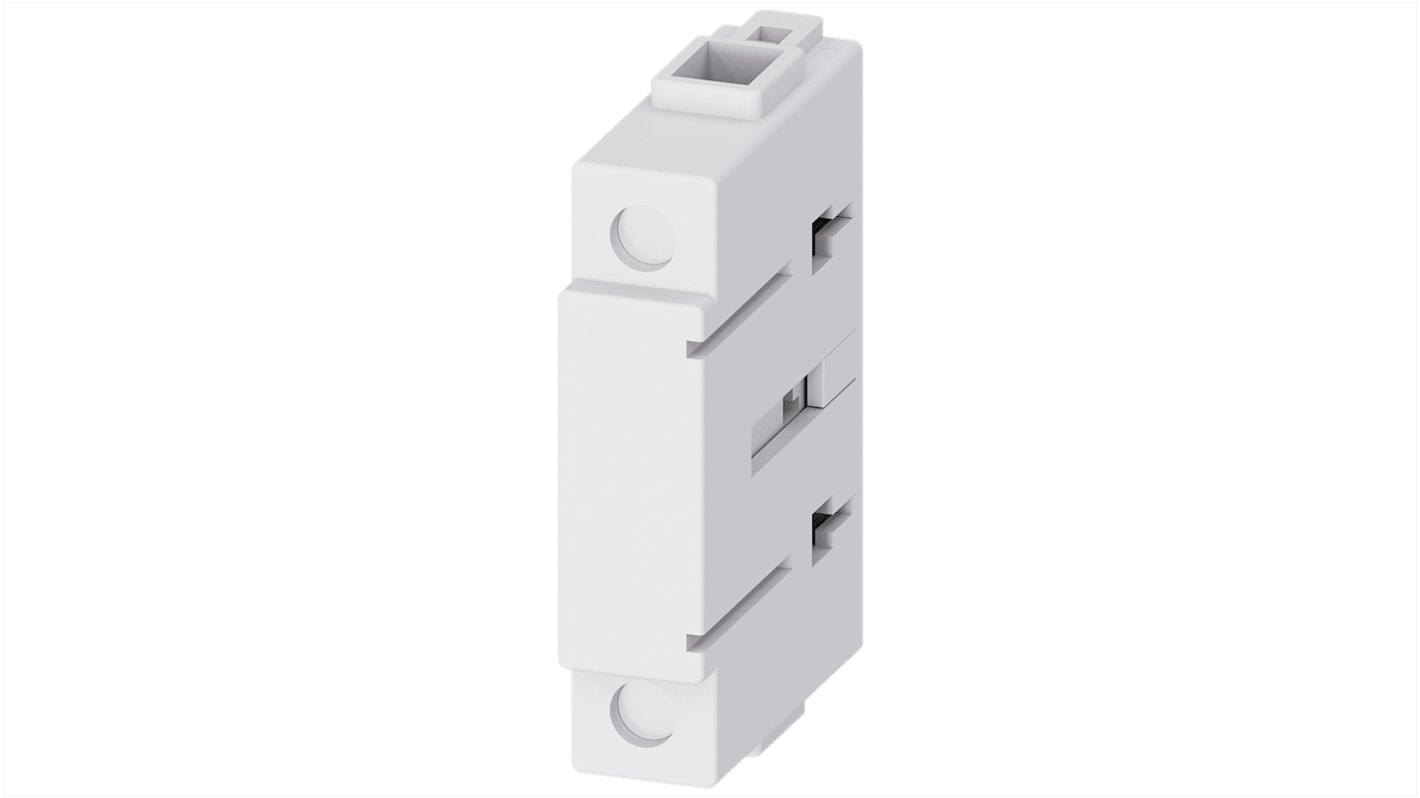

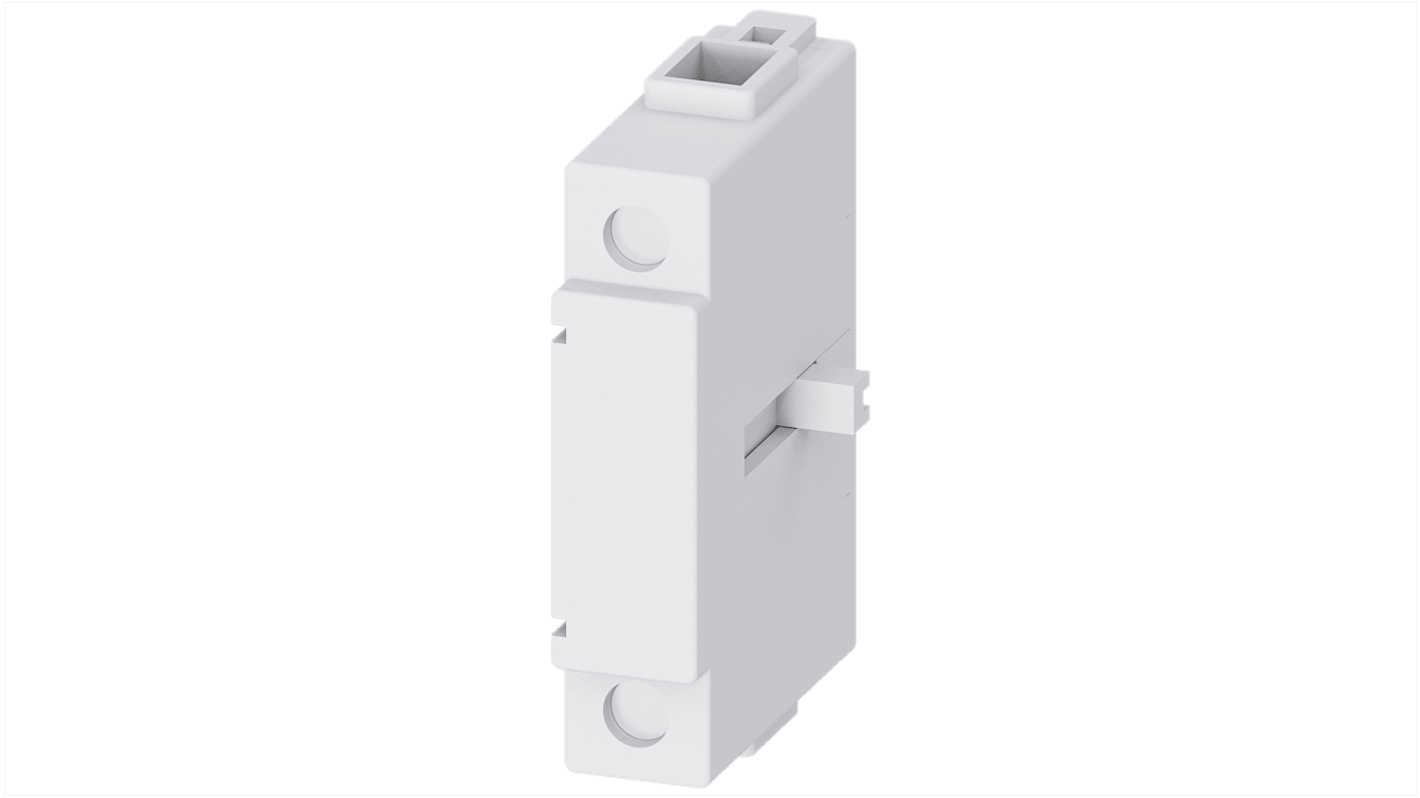

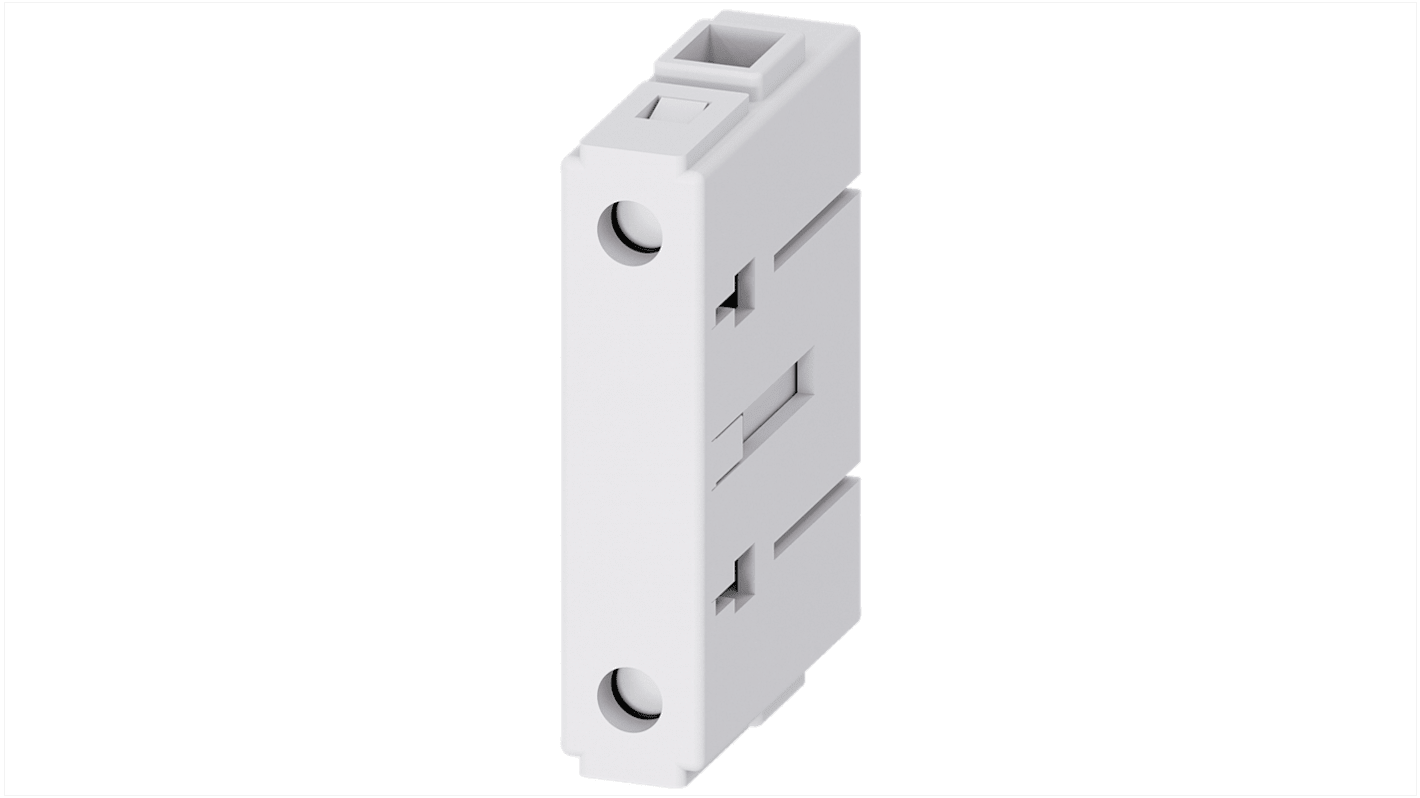

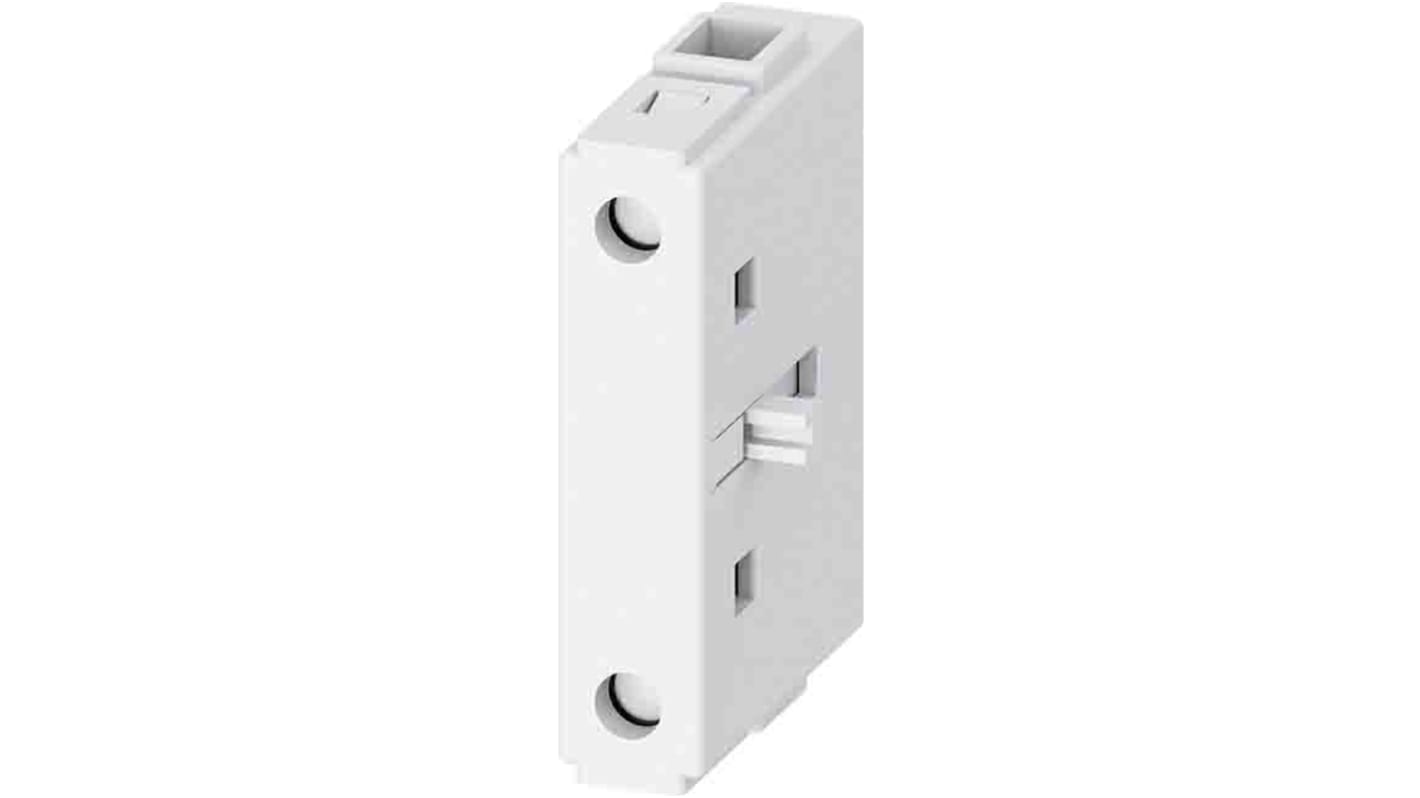

Contatti ausiliari e integrazione con sistemi di controllo
I contatti ausiliari consentono di riportare lo stato del sezionatore (aperto o chiuso) a un sistema esterno: un PLC, un modulo di supervisione, un relè di segnalazione o un sistema SCADA. Sono componenti aggiuntivi che si installano sul corpo del sezionatore e devono essere compatibili con la serie specifica del dispositivo principale. Prima di ordinarli separatamente, verifica sempre che siano disponibili nella stessa serie del sezionatore scelto: non tutti i blocchi contatto ausiliari sono universalmente interscambiabili tra modelli di produttori diversi.

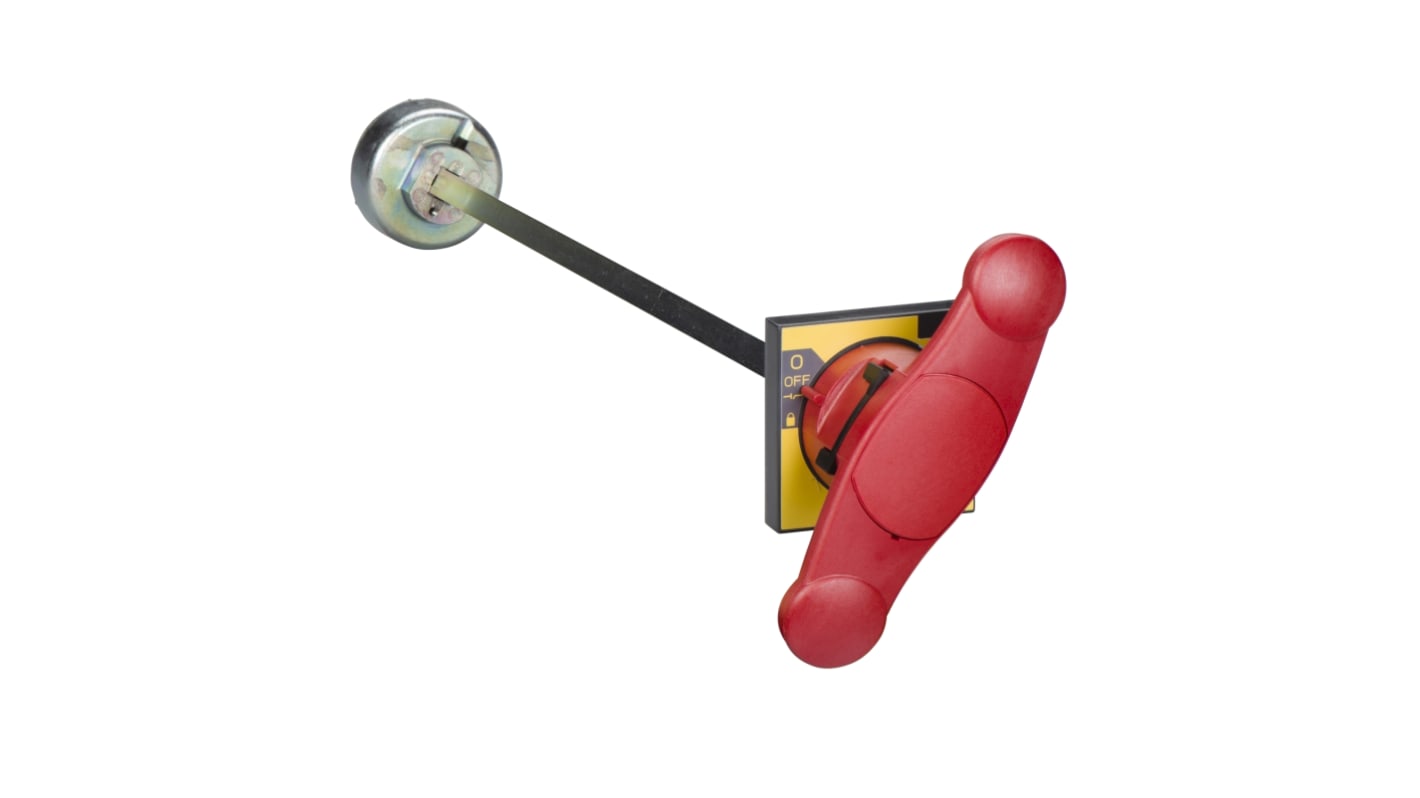

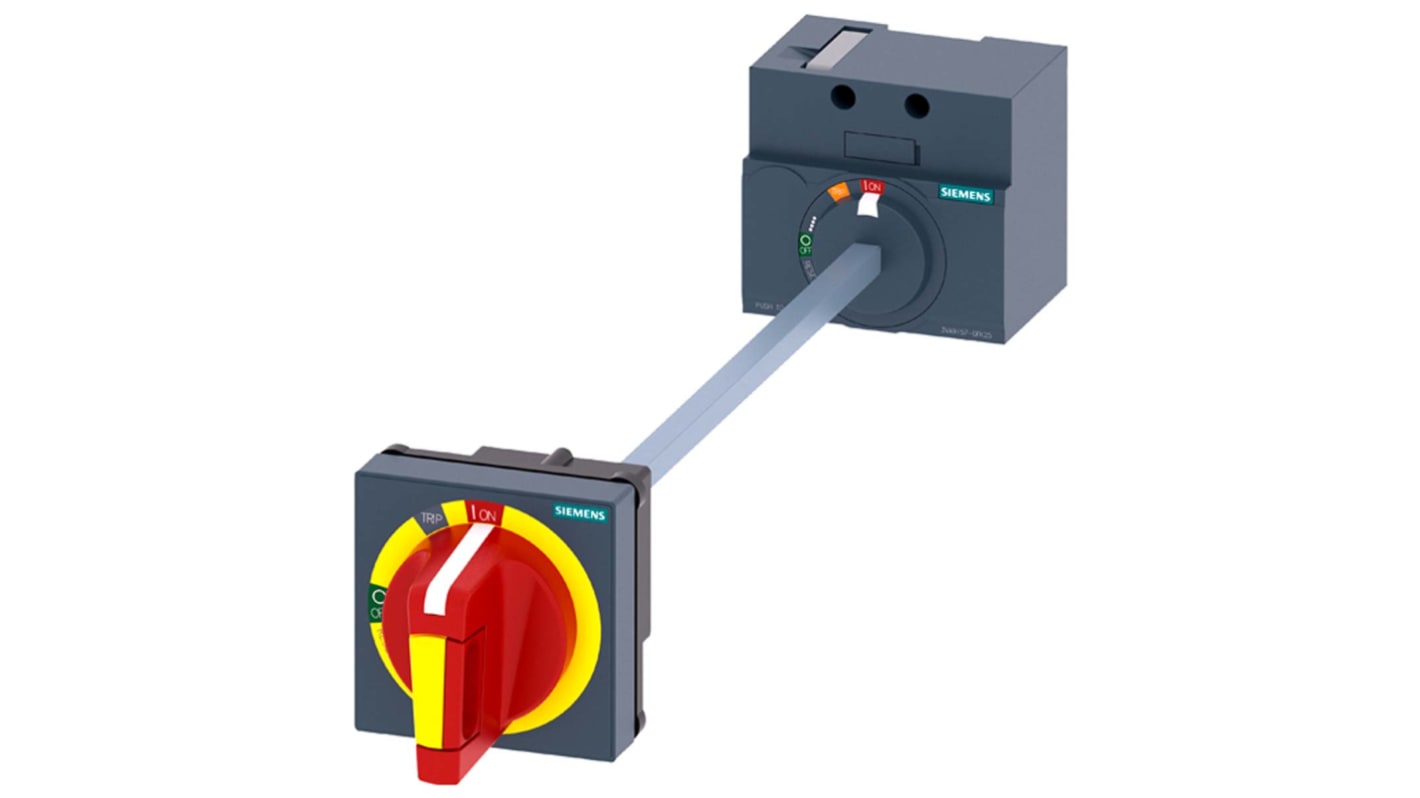

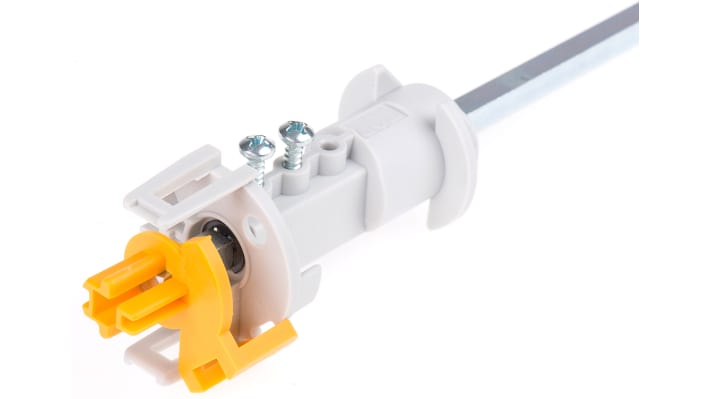

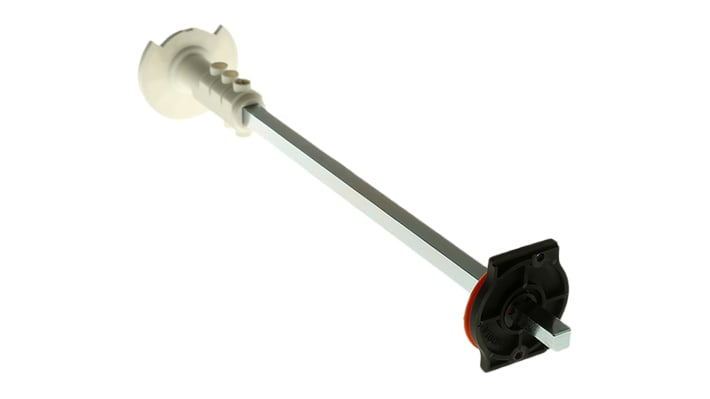

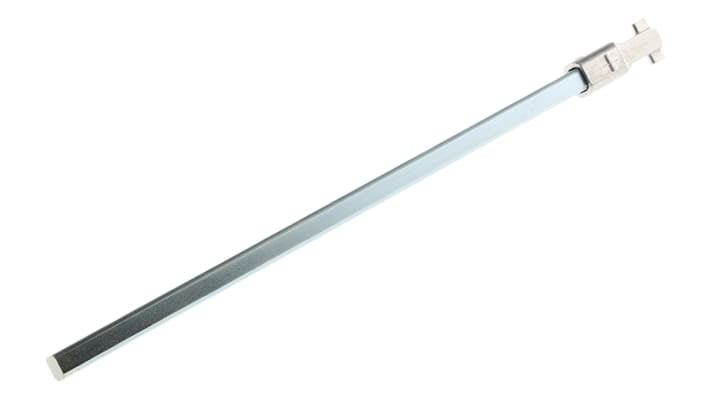

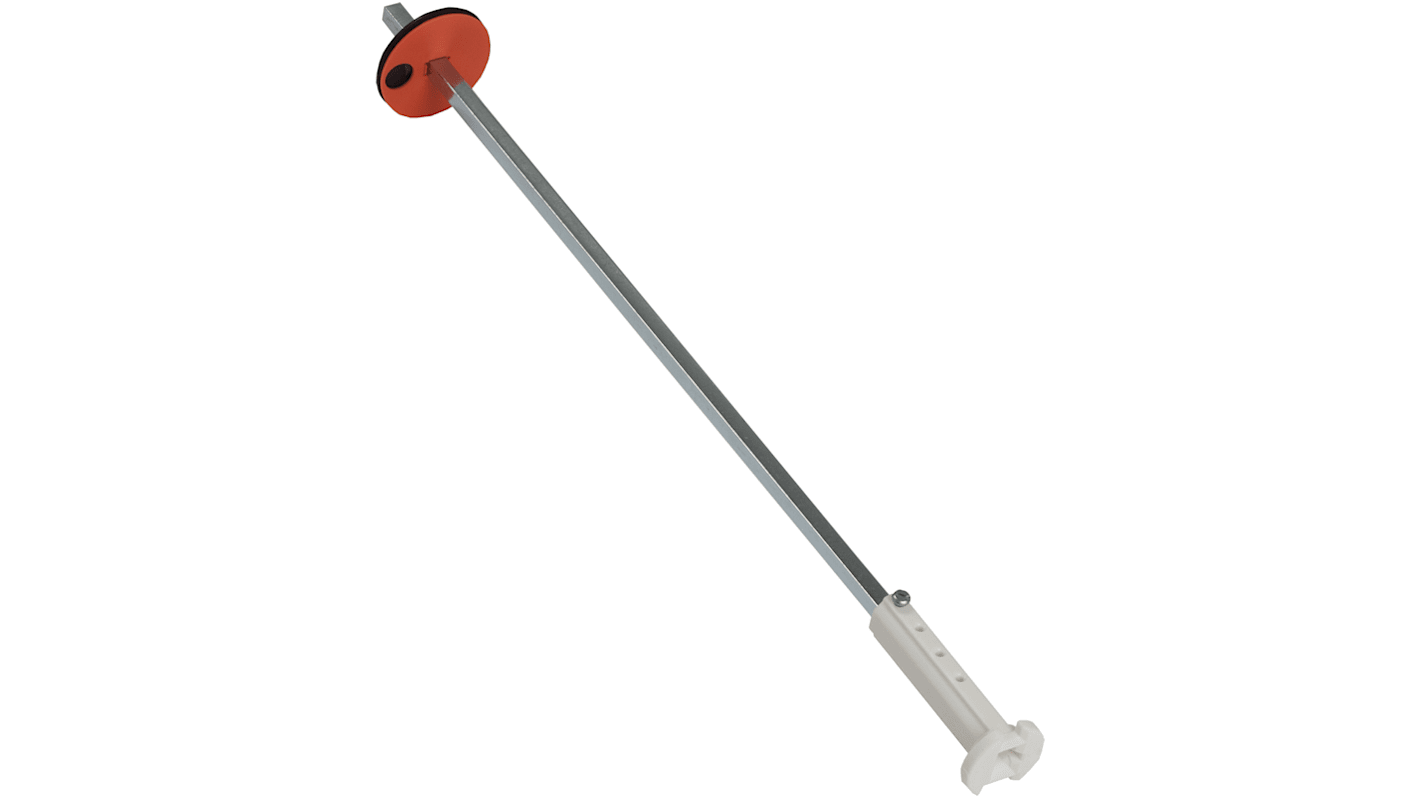

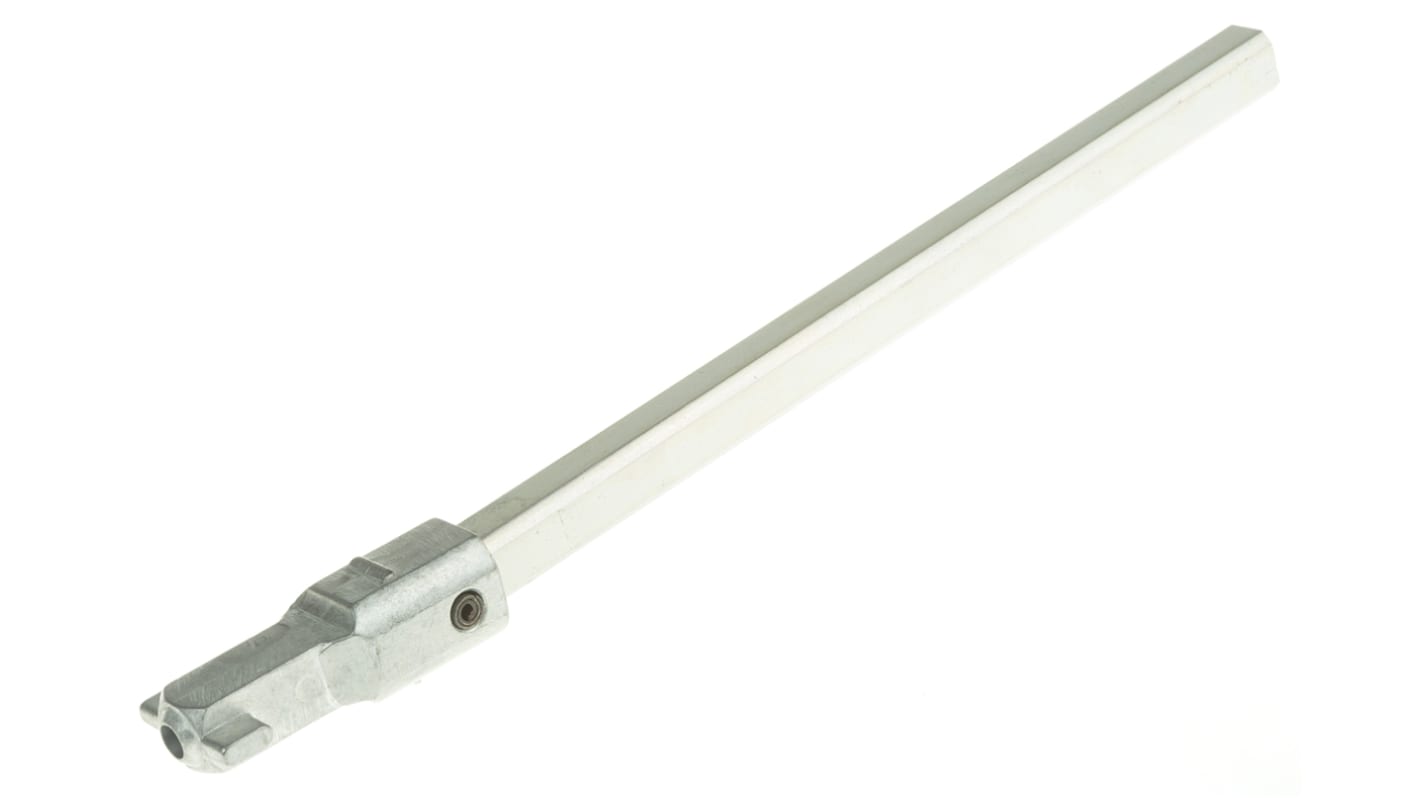

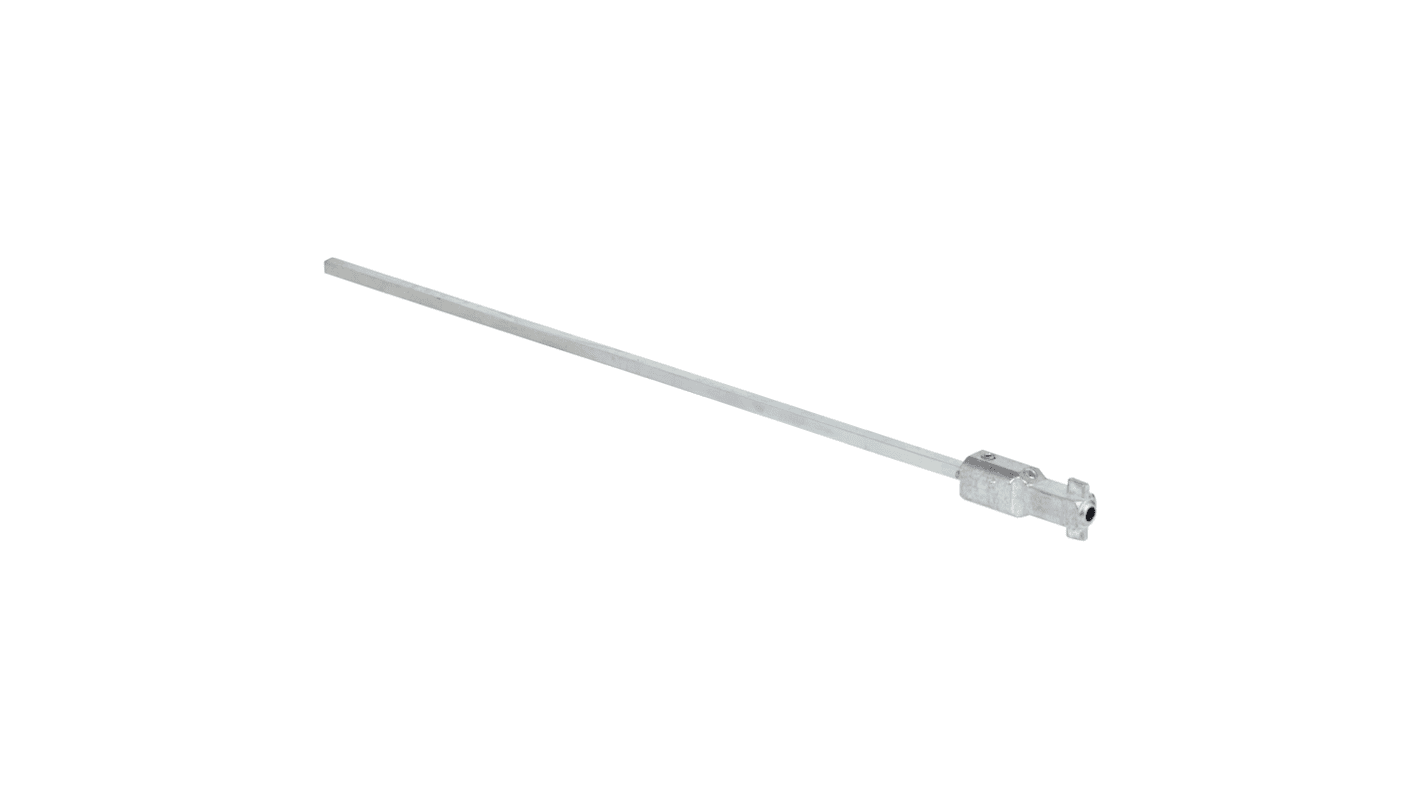

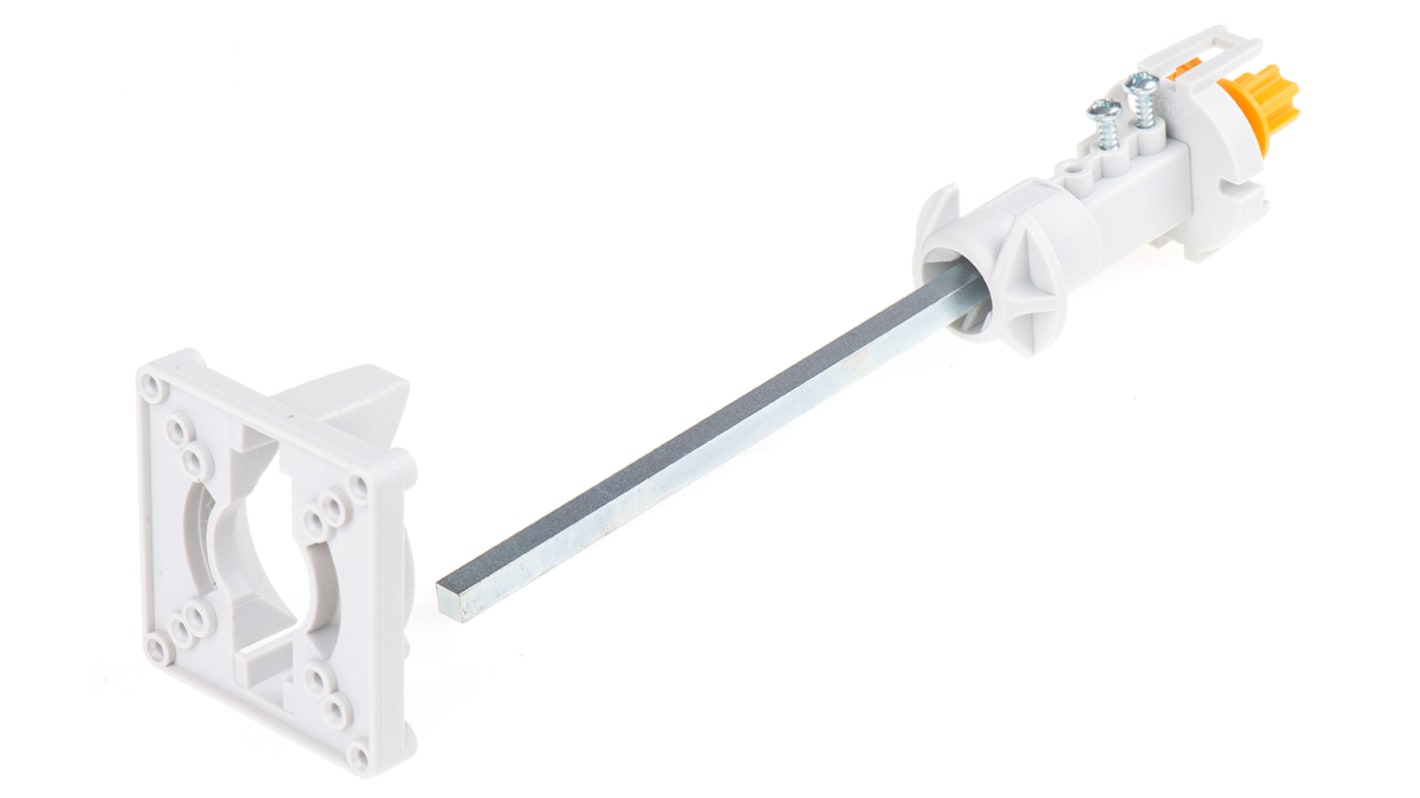

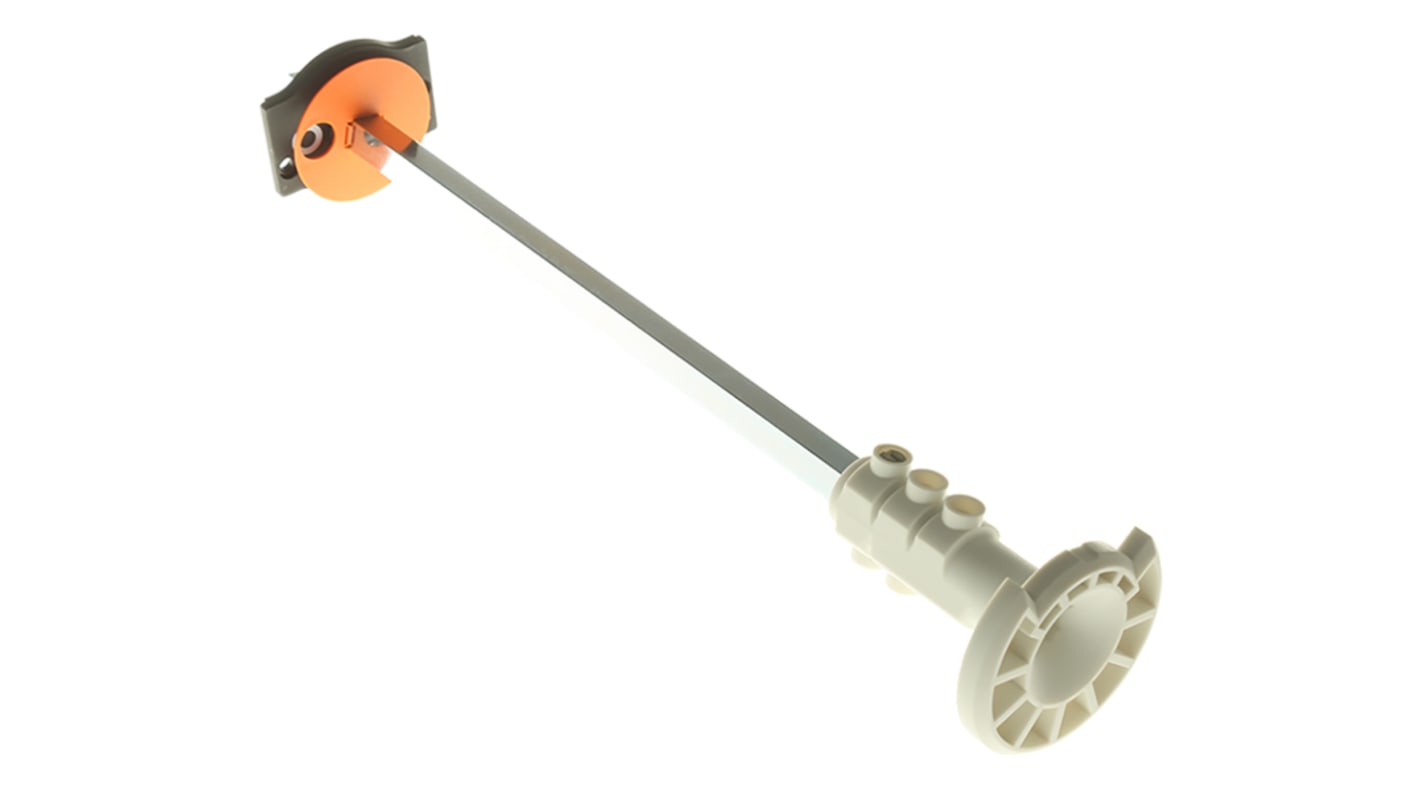

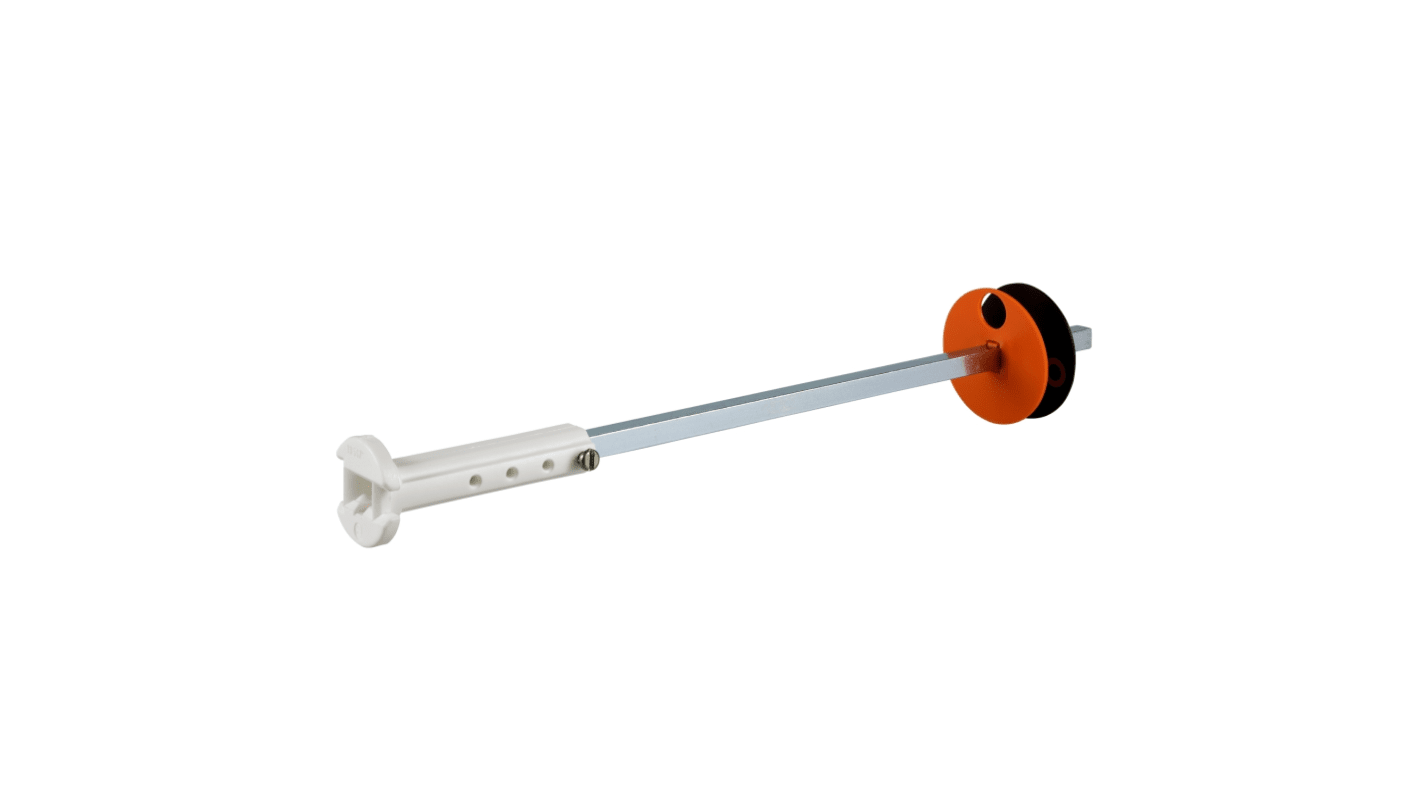

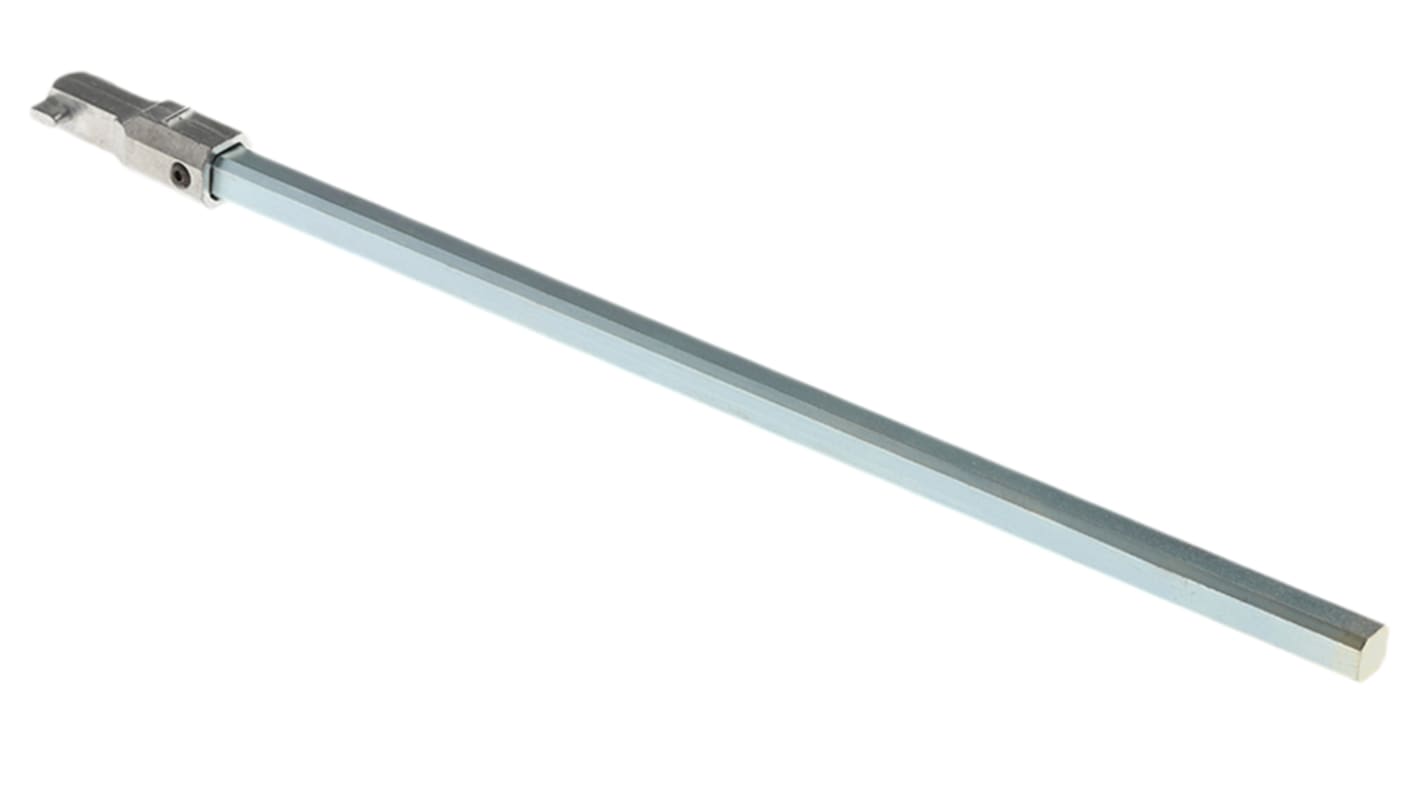

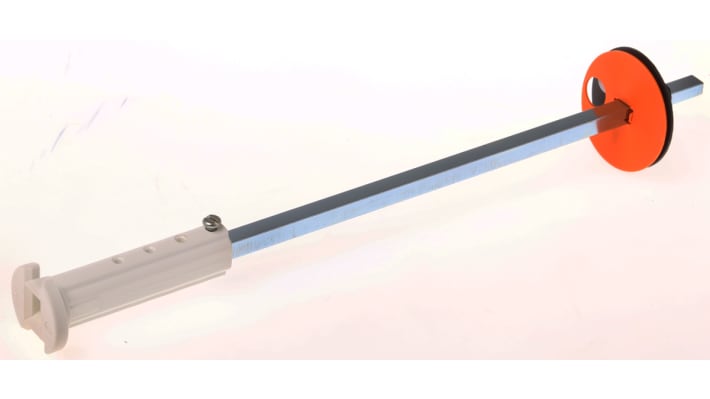

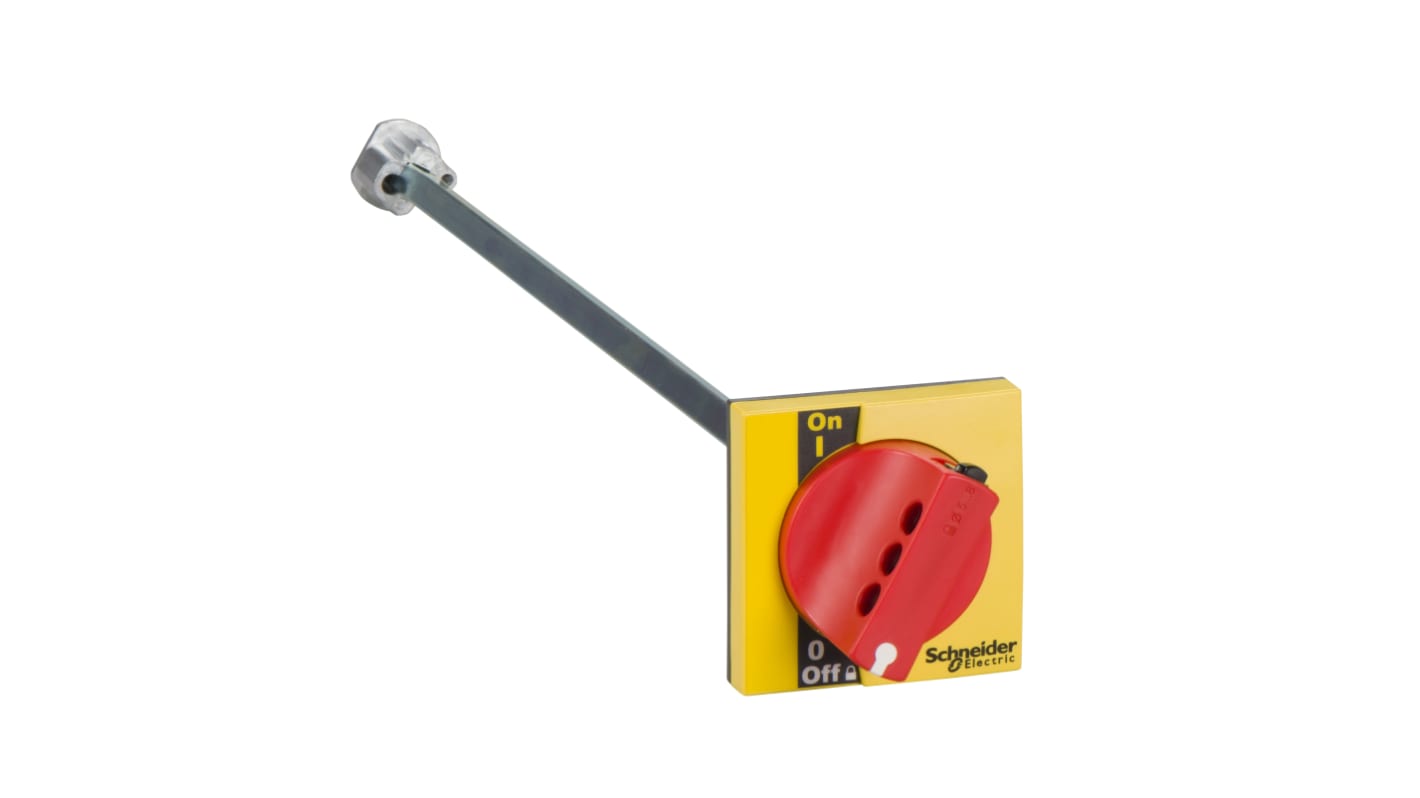

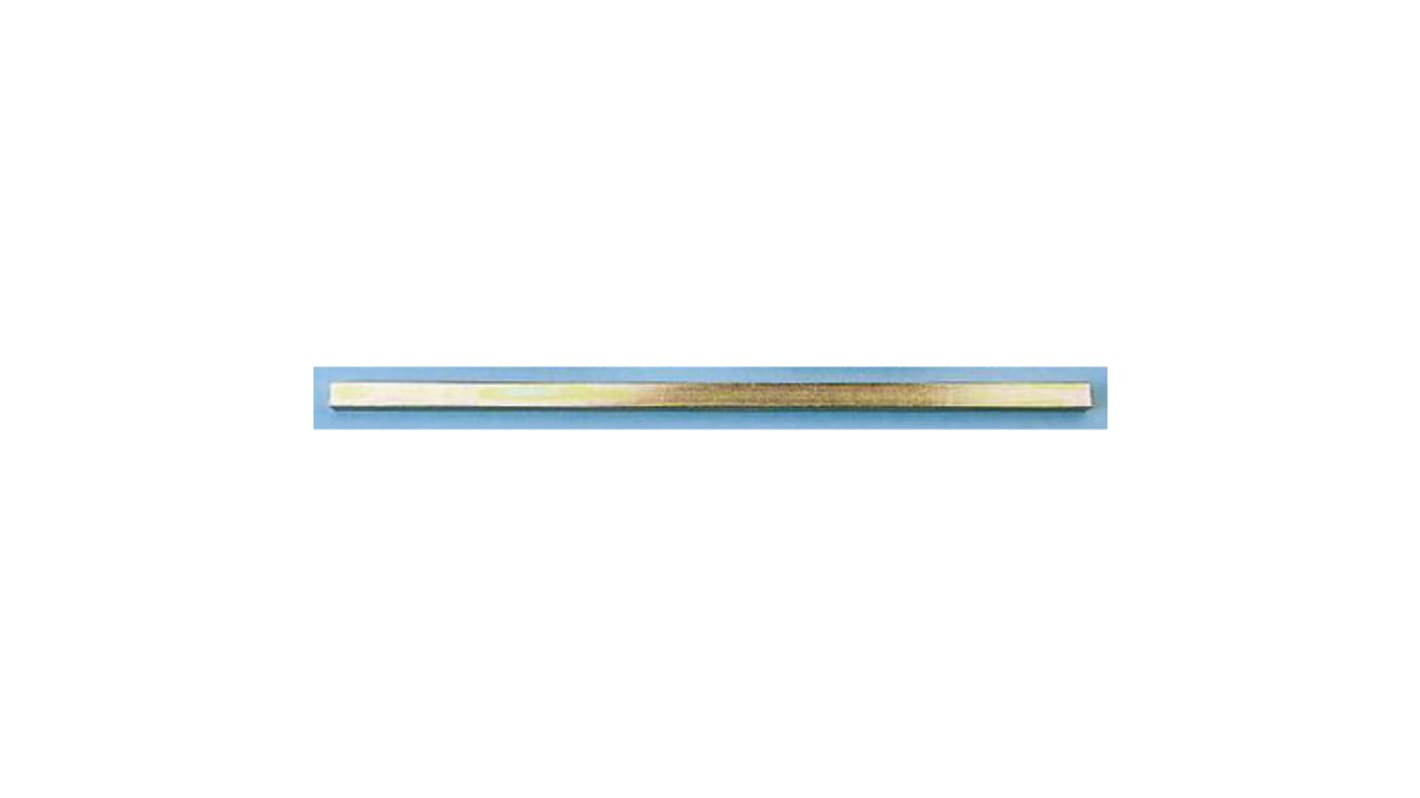

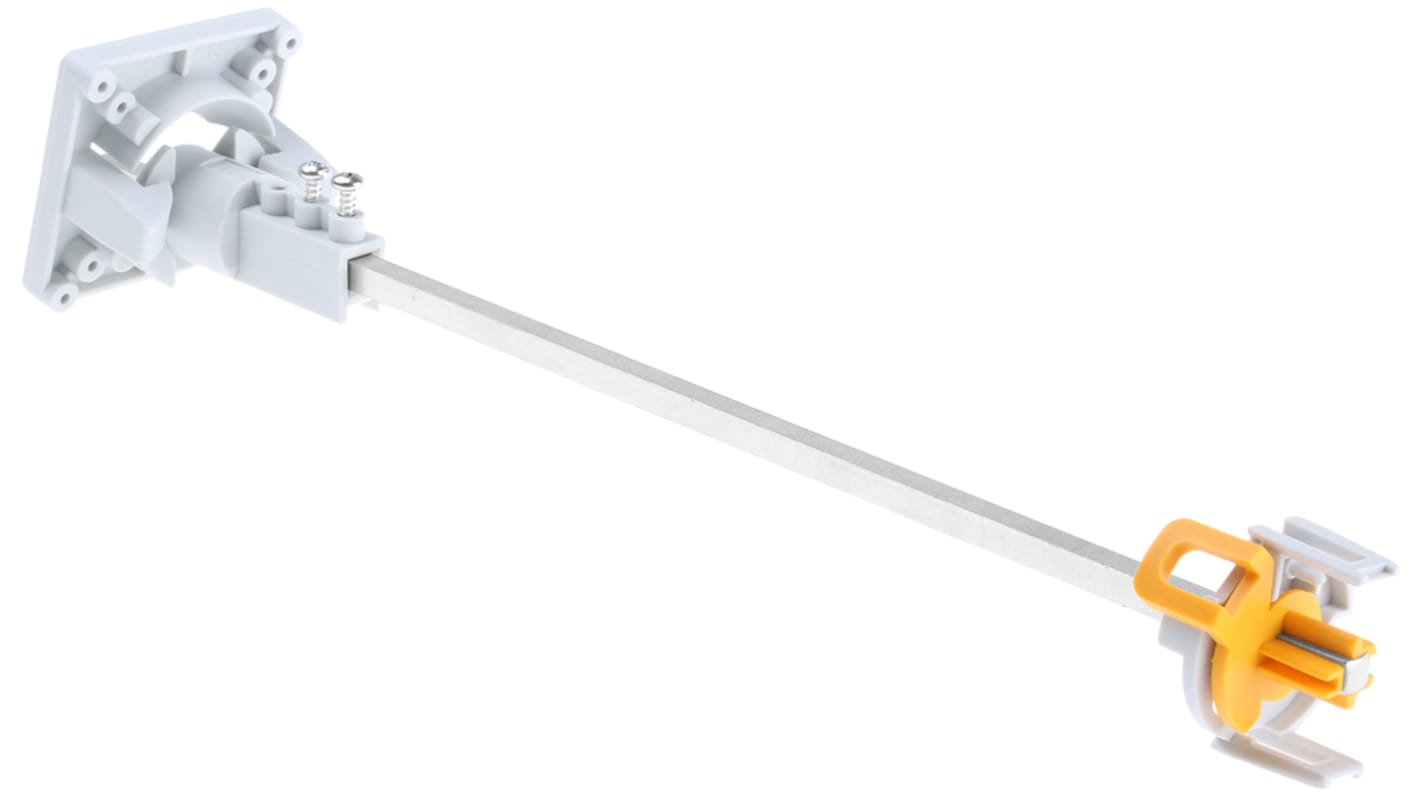

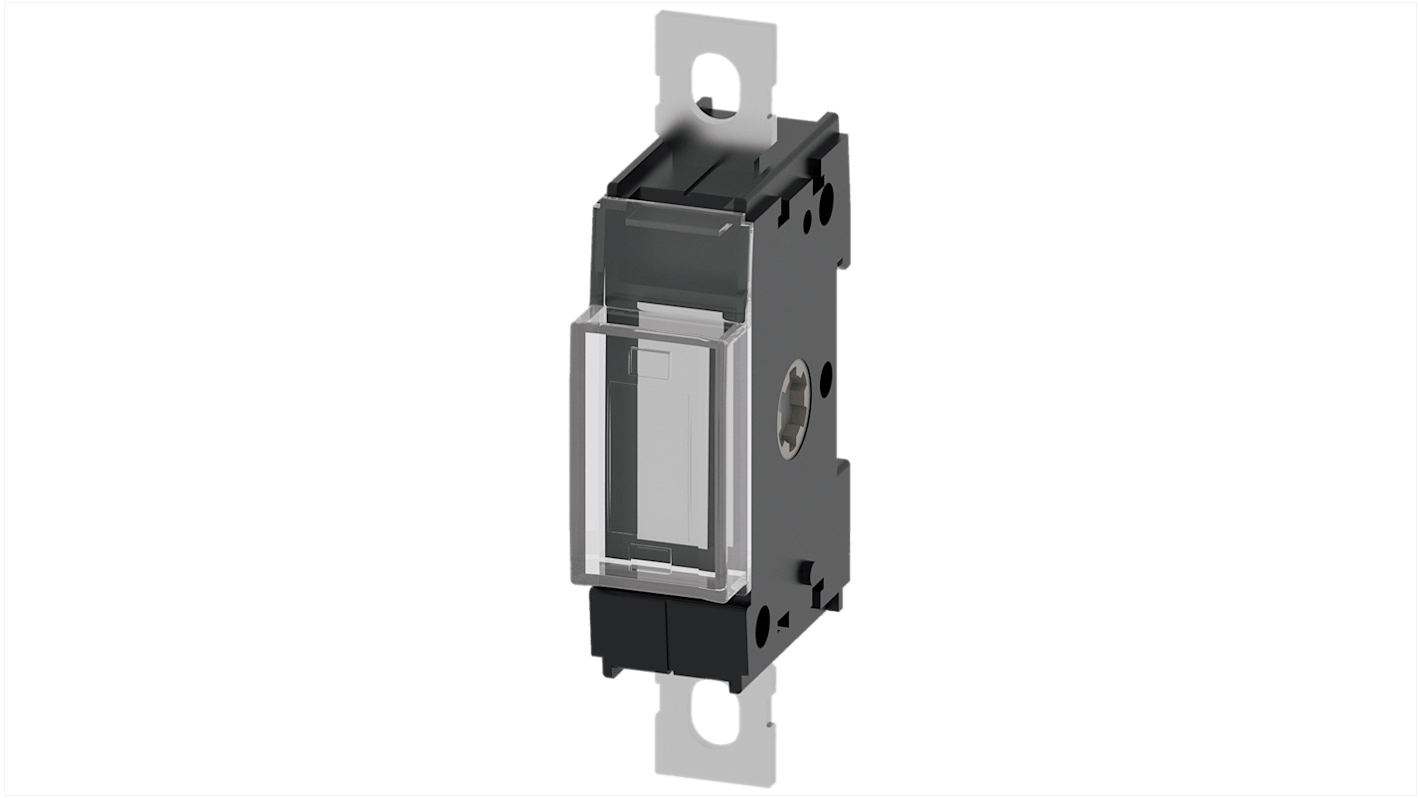

Protezioni terminali, aste di comando e componenti di montaggio
Le protezioni terminali impediscono il contatto accidentale con le parti in tensione dei morsetti del sezionatore, elemento obbligatorio in molte configurazioni di quadro secondo le norme CEI EN 61439. Le aste di comando permettono di azionare sezionatori installati in posizioni non direttamente accessibili dalla fronte del quadro, senza rimuovere pannelli o aprire porte. I componenti di montaggio e gli accessori per sezionatore completano la famiglia, coprendo adattatori, supporti e kit specifici per diverse configurazioni di installazione. Per i sezionatori portafusibili, i terminali sezionatori devono essere dimensionati in coerenza con la sezione dei conduttori collegati.
Errori frequenti nella selezione e nella sostituzione dei sezionatori
Chi lavora su impianti industriali conosce bene la pressione delle fermate non programmate: quando un componente va in avaria, il tempo per la sostituzione è limitato e spesso si tende a ordinare il primo codice disponibile che "sembra compatibile". Con i sezionatori, questo approccio porta frequentemente a due categorie di problemi.
Il primo errore frequente è la sottostima della corrente nominale in fase di sostituzione rapida. Si prende nota del modello installato, si cerca un equivalente disponibile a magazzino, ma non si verifica se la corrente nominale del sostituto copre effettivamente il carico reale dell'utenza - che nel tempo potrebbe essere aumentato rispetto al progetto originale. Il risultato è un sezionatore che supera il collaudo iniziale ma va in avaria prematuramente in condizioni di carico elevato.
Il secondo errore riguarda la compatibilità degli accessori: contatti ausiliari o protezioni terminali acquistati separatamente, magari da produttori diversi rispetto al sezionatore principale, che non si accoppiano correttamente al corpo del dispositivo. Quando riceviamo richieste per ricambi di questa famiglia, la prima cosa che verifichiamo è la serie esatta del sezionatore installato - non solo il costruttore - perché anche all'interno dello stesso brand, serie diverse non condividono gli stessi accessori. Se hai dubbi sulla compatibilità, il team tecnico di Elexonik è disponibile a verificare la corrispondenza prima di confermare l'ordine.
Un terzo caso ricorrente riguarda i sezionatori portafusibili: la sostituzione del solo portafusibile senza verificare che la taglia e la categoria del fusibile prevista siano coerenti con la protezione del circuito. Installare un fusibile di categoria gG al posto di un aM su un circuito motore, o viceversa, compromette la selettività della protezione dell'impianto.
Applicazioni tipiche: dove vengono impiegati i sezionatori industriali
I sezionatori trovano impiego sistematico in qualsiasi impianto elettrico industriale che preveda operazioni di manutenzione periodica o interventi su macchine e linee di produzione. Gli installatori di quadri elettrici li montano come dispositivo di testa per il sezionamento delle utenze principali o come protezione locale di singole sezioni di distribuzione. I manutentori di impianti produttivi li usano come punto di lockout certificato prima di ogni intervento su macchine utensili, presse, compressori, impianti di confezionamento e linee di assemblaggio.
In ambito civile e terziario, i sezionatori rotativi sono installati nei quadri di distribuzione di impianti commerciali, centri logistici e strutture ospedaliere, dove la continuità del servizio su altre utenze durante un intervento localizzato è un requisito operativo. Negli impianti fotovoltaici, il sezionatore DC è il componente che consente l'isolamento del generatore fotovoltaico dal gruppo di conversione, con requisiti specifici in termini di tensione (fino a 1000 V DC) e corrente nominale che differiscono rispetto agli analoghi componenti AC.
I sezionatori portafusibili sono particolarmente diffusi in quadri di automazione di macchine OEM, dove lo spazio è ridotto e la combinazione di protezione e sezionamento in un unico componente ottimizza l'ingombro. Per questa tipologia di cliente, Elexonik supporta anche la gestione di codici fuori produzione o di varianti difficili da reperire, con verifica tecnica degli equivalenti disponibili a catalogo.
Normative di riferimento per la selezione e l'installazione
Il riferimento normativo principale per i sezionatori in bassa tensione è la norma IEC 60947-3, che definisce i requisiti per i sezionatori, i commutatori, i sezionatori con interruttore e le unità combinatorie con fusibili per uso in impianti a bassa tensione fino a 1000 V AC e 1500 V DC. Questa norma specifica le categorie d'impiego (AC-20, AC-21, AC-22, AC-23 per corrente alternata) che definiscono le condizioni di apertura e chiusura in relazione al tipo di carico: selezionare una categoria d'impiego non adeguata al carico effettivo può portare a un'usura accelerata dei contatti o a mancata interruzione in condizioni di carico reale.
Per i sezionatori installati come dispositivi di sezionamento su macchinari, si applica anche la IEC 60204-1, che definisce i requisiti dell'equipaggiamento elettrico delle macchine e specifica che il dispositivo di sezionamento deve essere in grado di essere bloccato in posizione aperta. Per i quadri di distribuzione, la CEI EN 61439 stabilisce i requisiti di costruzione e verifica, inclusi quelli relativi alla protezione contro i contatti accidentali con le parti in tensione dei morsetti. Chi specifica sezionatori per applicazioni soggette a queste norme può richiedere al team di Elexonik la verifica della conformità del modello scelto prima dell'ordine.
I brand disponibili per sezionatori e accessori su Elexonik
Il catalogo Elexonik per questa famiglia di prodotti include brand selezionati per la conformità alla IEC 60947-3, la disponibilità di documentazione tecnica aggiornata e la copertura delle principali gamme di corrente e tensione nominale richieste in ambito industriale.
- Siemens - Presente a catalogo con sezionatori rotativi e interruttori di isolamento delle serie 3LD e 3KA, adatti a impianti industriali in bassa tensione fino a 630 A. Le gamme coprono sia le versioni base sia quelle con predisposizione per lucchettaggio e blocchi contatto ausiliari, con disponibilità di documentazione tecnica e schemi di montaggio per installatori e progettisti.
- Schneider Electric - Disponibile con la gamma Vario e TeSys di sezionatori e interruttori di isolamento, incluse versioni portafusibili per la protezione di circuiti motore con fusibili di categoria aM. Indicati per quadri di automazione industriale e applicazioni con requisiti di selettività della protezione.
- ABB - Presente con sezionatori rotativi serie OT e OTP per applicazioni in bassa tensione, con versioni certificate per uso in ambienti con gradi di protezione elevati e varianti motorizzate per l'integrazione con sistemi di telegestione e automazione.
- Lovato - Produttore italiano con ampia gamma di sezionatori rotativi e portafusibili per quadri di distribuzione industriale e civile, con supporto tecnico in lingua italiana e disponibilità di accessori specifici per ogni serie, inclusi contatti ausiliari e protezioni terminali.
- Gewiss - Disponibile con sezionatori per applicazioni civili e terziarie, adatti a impianti di distribuzione in bassa tensione con requisiti di installazione rapida su guida DIN e montaggio a pannello.
Domande frequenti sui sezionatori industriali
Come si verifica che un sezionatore sia corretto per il circuito da proteggere?
Prima di selezionare un sezionatore, occorre verificare nell'ordine: la tensione nominale del circuito (deve essere uguale o inferiore alla tensione nominale del sezionatore), la corrente nominale dell'utenza con un margine adeguato rispetto ai picchi di carico, il numero di poli richiesto dalla configurazione del circuito, il tipo di montaggio compatibile con il quadro e il grado di protezione IP necessario per l'ambiente di installazione. Se l'applicazione prevede operazioni di manutenzione con personale non qualificato, verifica che il modello scelto sia lucchettabile in posizione aperta, come richiesto dalla IEC 60204-1 per i macchinari. In caso di dubbio su uno qualsiasi di questi parametri, il team tecnico di Elexonik è disponibile per una verifica pre-ordine.
Qual è la differenza tra un sezionatore portafusibile e un interruttore di isolamento?
Un interruttore di isolamento è progettato esclusivamente per la funzione di sezionamento: apre il circuito in condizioni di assenza di carico e garantisce l'isolamento fisico della sezione di impianto, ma non offre protezione da sovracorrente o cortocircuito. Un sezionatore portafusibile integra invece nel medesimo corpo sia la funzione di sezionamento sia la protezione da sovracorrente tramite fusibile, consentendo di concentrare due funzioni in un unico dispositivo e risparmiando spazio nel quadro. La scelta tra le due tipologie dipende dalla topologia dell'impianto: se a monte è già presente una protezione adeguata, un interruttore di isolamento puo essere sufficiente; se si vuole una protezione localizzata sull'utenza, il portafusibile è la soluzione più compatta.
I contatti ausiliari di un sezionatore sono universalmente compatibili tra brand diversi?
No, i contatti ausiliari non sono intercambiabili tra brand diversi né sempre tra serie diverse dello stesso costruttore. Ogni blocco contatto ausiliario è progettato per accoppiarsi meccanicamente a una specifica serie di sezionatori e le dimensioni di aggancio variano anche tra modelli apparentemente simili. Prima di acquistare contatti ausiliari separatamente rispetto al sezionatore, è necessario verificare la compatibilità con la serie esatta del dispositivo installato, utilizzando il codice del sezionatore come riferimento per identificare gli accessori omologati. Elexonik può supportare questa verifica fornendo il riscontro tecnico sulla compatibilità tra il sezionatore esistente e gli accessori disponibili a catalogo.
Elexonik gestisce la sostituzione di sezionatori fuori produzione o con codici discontinuati?
Sì. La gestione di componenti fuori produzione o di varianti non più reperibili sul mercato standard è una delle richieste più frequenti che riceviamo per questa famiglia di prodotti. In questi casi, il team tecnico di Elexonik verifica la compatibilità tra il componente discontinuato e le versioni attualmente disponibili a catalogo, controllandone i parametri elettrici principali, le dimensioni di ingombro e montaggio e la disponibilità degli accessori originali o equivalenti. Per richiedere questo tipo di verifica, è sufficiente fornire il codice del sezionatore installato o le caratteristiche tecniche rilevabili dalla targhetta del dispositivo.
Assistenza, spedizioni e garanzia
Per chi lavora su impianti industriali e gestisce scorte di magazzino o sostituzioni urgenti, la disponibilità del componente corretto nei tempi giusti è determinante. Le spedizioni Elexonik vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità del prodotto e alla tipologia del materiale ordinato. Per verificare la disponibilità di un sezionatore specifico o richiedere un preventivo su quantitativi, puoi usare la pagina contatti o scriverci direttamente su WhatsApp per una risposta tecnica rapida.
Oltre alla fornitura, Elexonik offre un servizio di riparazione e assistenza tecnica su componenti industriali, inclusi sezionatori e accessori di questa categoria, utile per gestire interventi post-vendita o per valutare la riparazione di componenti di valore prima della sostituzione completa. Tutti i prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere meglio il nostro approccio e la tipologia di clientela che serviamo, visita la pagina chi siamo.
