Fusibili a cartuccia
62 prodotti
Visualizzi 1 - 24 di 62 prodotti
I fusibili a cartuccia rappresentano una componente fondamentale per la protezione dei circuiti nell'automazione industriale e nell'elettronica di potenza. Questi dispositivi, semplici ma estremamente efficaci, sono progettati per interrompere il flusso di corrente in caso di sovraccarico o cortocircuito, salvaguardando così apparecchiature costose e complesse da danni potenzialmente irreparabili. Su Elexonik offriamo una vasta gamma di fusibili a cartuccia per soddisfare ogni specifica esigenza applicativa, garantendo affidabilità e conformità alle normative di settore.
Cosa sono i fusibili a cartuccia e a cosa servono?

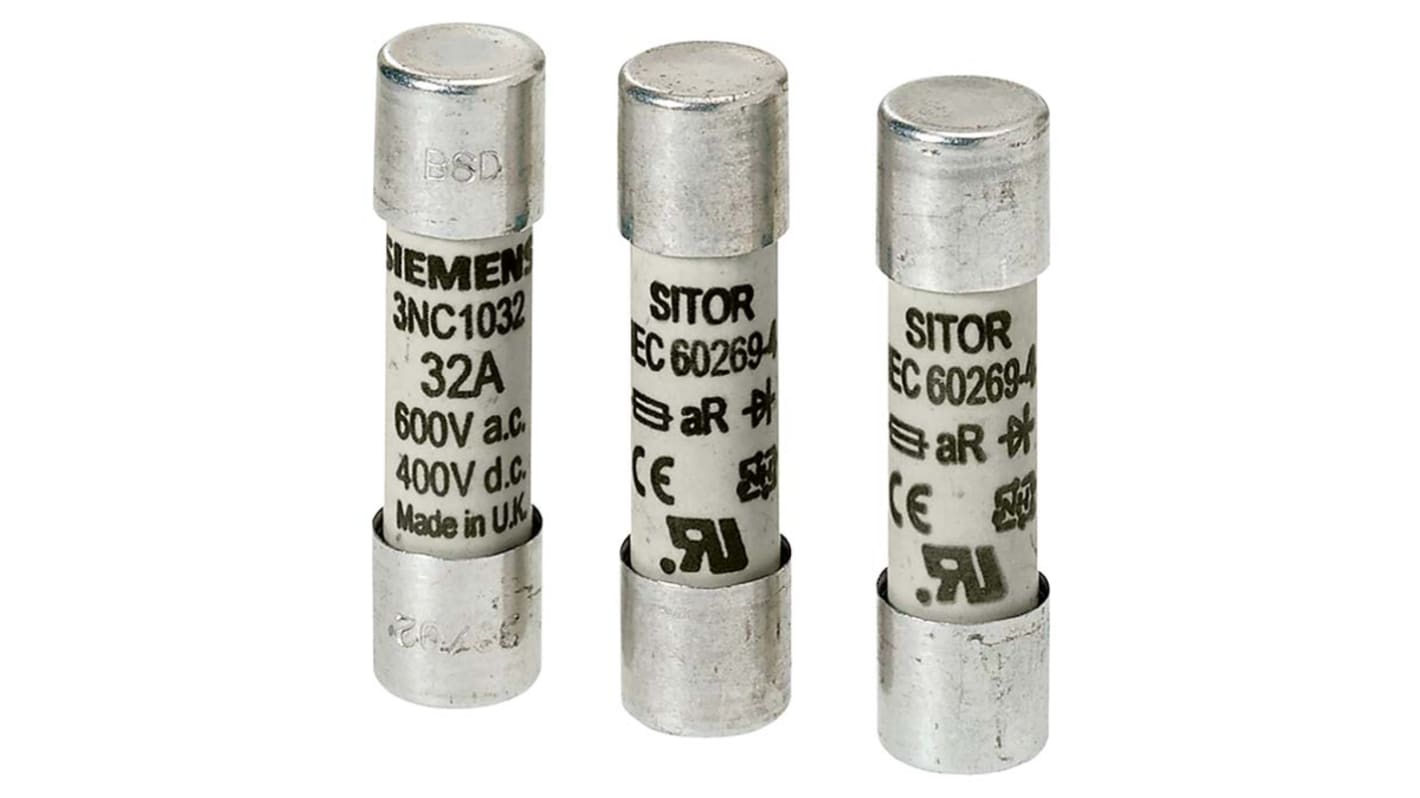

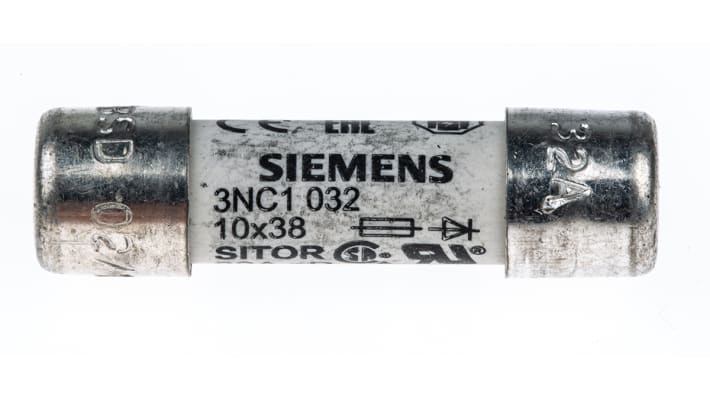

Un fusibile a cartuccia è un dispositivo di protezione monouso costituito da un elemento fusibile (un sottile filo o una lamina metallica) racchiuso all'interno di un corpo cilindrico isolante, solitamente in vetro o ceramica. La sua funzione è quella di "sacrificarsi" per proteggere il circuito a valle. Quando la corrente che lo attraversa supera un valore nominale per un determinato periodo di tempo, l'elemento fusibile si surriscalda e fonde, interrompendo istantaneamente il circuito elettrico. Questo intervento previene i danni che una sovracorrente potrebbe causare a componenti sensibili come PLC, inverter, alimentatori e motori.
Tipi di fusibili a cartuccia disponibili su Elexonik
Il nostro catalogo comprende un'ampia selezione di fusibili a cartuccia, classificati in base a parametri chiave per facilitare la scelta del componente più adatto.
Dimensioni
Le dimensioni fisiche sono il primo criterio di selezione, poiché determinano la compatibilità con il portafusibile. Le misure standard più comuni nel settore industriale includono 5x20mm, 6.3x32mm e 10x38mm, ma sono disponibili numerose altre varianti per applicazioni specifiche.
Materiale del corpo
Il corpo del fusibile può essere realizzato principalmente in due materiali:
- Vetro: Permette un'ispezione visiva rapida per verificare se il filamento è interrotto. È comunemente usato in circuiti a bassa corrente e con basso potere di interruzione.
- Ceramica: Offre una maggiore robustezza meccanica e termica. I fusibili in ceramica sono spesso riempiti con sabbia di quarzo per estinguere l'arco elettrico che si forma durante l'interruzione, garantendo un potere di interruzione superiore e rendendoli ideali per circuiti ad alta energia.
Velocità di intervento
La velocità con cui un fusibile interviene è cruciale e dipende dal tipo di carico da proteggere. Le sigle più comuni indicano la caratteristica di intervento:
- FF (Ultra Rapido): Per la protezione di dispositivi a semiconduttore molto sensibili.
- F (Rapido): Adatto per carichi resistivi e circuiti elettronici generici che non presentano picchi di corrente all'avvio.
- M (Medio Ritardo): Una soluzione intermedia per diverse applicazioni.
- T (Lento/Ritardato): Progettato per sopportare picchi di corrente transitori e innocui, come quelli generati all'avvio di motori o trasformatori, senza interrompersi inutilmente.
- TT (Super Lento/Super Ritardato): Per carichi con correnti di spunto molto elevate e prolungate.
Tensione e Corrente nominale (Amperaggio)
Ogni fusibile è definito da una tensione nominale (Volt) e una corrente nominale (Ampere). La tensione nominale del fusibile deve essere sempre uguale o superiore a quella del circuito. La corrente nominale indica il valore massimo di corrente che il fusibile può sopportare in modo continuo senza interrompersi.
Come scegliere il fusibile a cartuccia giusto
La selezione del fusibile corretto è un passaggio essenziale per garantire una protezione efficace e affidabile. È importante considerare i seguenti fattori:
- Corrente nominale (Amperaggio): Il valore di amperaggio del fusibile dovrebbe essere leggermente superiore alla corrente di funzionamento normale del carico, tipicamente del 25-30% in più, per evitare interventi anomali, ma sufficientemente basso da intervenire prima che il circuito subisca danni.
- Tensione nominale: Assicurarsi che la tensione nominale del fusibile sia adeguata alla tensione di esercizio del circuito. L'uso di un fusibile con tensione inferiore a quella richiesta può compromettere la sua capacità di estinguere l'arco elettrico in sicurezza.
- Dimensioni fisiche: Verificare che il fusibile sia compatibile con l'alloggiamento o il portafusibile installato nel quadro o sull'apparecchiatura.
- Velocità di intervento: Scegliere un fusibile rapido (F) per circuiti puramente resistivi o elettronici sensibili. Per carichi induttivi come motori, trasformatori e alimentatori switching, che generano elevate correnti di spunto, è consigliabile optare per un fusibile ritardato (T) per evitare interruzioni intempestive.
Come identificare un fusibile bruciato?
Riconoscere un fusibile interrotto è il primo passo per ripristinare un circuito. Nei fusibili con corpo in vetro, è spesso sufficiente un'ispezione visiva: il filamento interno apparirà spezzato o il vetro annerito. Per i fusibili in ceramica, dove non è possibile vedere all'interno, il metodo più affidabile è utilizzare un multimetro impostato sulla modalità di continuità (test diodo o cicalino). Un fusibile funzionante mostrerà continuità (resistenza prossima a zero), mentre un fusibile bruciato risulterà come un circuito aperto.
Cosa succede se si utilizza un fusibile con amperaggio errato?
L'utilizzo di un fusibile con un amperaggio non corretto può portare a due scenari problematici. Se l'amperaggio è troppo basso rispetto alla normale corrente di assorbimento del carico, il fusibile si brucerà prematuramente, causando fermi macchina non necessari. Se, al contrario, l'amperaggio è troppo alto, il fusibile non interverrà in caso di sovracorrente, lasciando il circuito e i componenti collegati senza protezione e a rischio di gravi danni, surriscaldamento o persino principi di incendio.
Applicazioni tipiche dei fusibili a cartuccia nell'automazione industriale
I fusibili a cartuccia sono onnipresenti nei quadri elettrici e nelle apparecchiature industriali, dove svolgono un ruolo critico nella protezione di:
- PLC (Controllori Logici Programmabili)
- Inverter e azionamenti per motori
- Alimentatori industriali (switching e lineari)
- Circuiti di avviamento per motori elettrici
- Circuiti di controllo e di segnale a bassa tensione
- Strumenti di misura e sensori
- Schede elettroniche di comando
Norme e certificazioni
La sicurezza e l'affidabilità sono la nostra priorità. Tutti i fusibili a cartuccia disponibili su Elexonik sono conformi alle principali normative internazionali, come IEC e UL, e provengono dai migliori produttori del settore. Questo assicura che ogni componente soddisfi rigorosi standard di qualità e performance, offrendo una protezione sicura per i vostri impianti.
Portafusibili e accessori
Per un'installazione sicura e a norma, offriamo anche una gamma completa di portafusibili compatibili, disponibili in versioni da pannello, da guida DIN o volanti. Completano l'offerta accessori utili come le pinze estrattore, che permettono una rimozione e sostituzione del fusibile semplice e sicura, riducendo i tempi di manutenzione.
Come smaltire correttamente i fusibili usati?
I fusibili esausti sono considerati rifiuti di apparecchiature elettriche ed elettroniche (RAEE). È importante non gettarli nei rifiuti indifferenziati. Per uno smaltimento corretto, si consiglia di seguire le normative locali e le procedure aziendali per la raccolta dei rifiuti elettronici, conferendoli presso gli appositi centri di raccolta o tramite servizi specializzati.
Esplora il nostro vasto catalogo online di fusibili a cartuccia per trovare il prodotto più adatto alle tue esigenze di protezione. Se hai bisogno di una consulenza tecnica per la scelta del componente giusto, il nostro team di esperti è a tua completa disposizione per supportarti.
