Nei sistemi di automazione industriale, il rilevamento affidabile di posizione, la funzione di finecorsa e il controllo di sicurezza dipendono spesso da un componente apparentemente semplice ma tecnicamente preciso: il microinterruttore. Disponibile a catalogo su Elexonik in un'ampia gamma di configurazioni, il micro interruttore è ordinabile con supporto tecnico pre-vendita per la verifica della variante corretta in base all'applicazione specifica. Installatori, manutentori e responsabili acquisti che gestiscono impianti industriali, macchine automatiche e quadri elettrici trovano qui le referenze dei principali brand del settore, con spedizione tramite corriere espresso e tempi di consegna definiti.

Elexonik tratta i microinterruttori all'interno della famiglia Microinterruttori e interruttori rilevatori, che include anche interruttori rivelatori, interruttori termostatici, interruttori di interblocco porte, attuatori dedicati e cappucci di protezione. Il team tecnico è disponibile per confrontare varianti, verificare compatibilità con l'impianto esistente e supportare la lettura della sigla prodotto prima di processare l'ordine.

Visualizzi 1 - 4 di 4 prodotti

Cos'è un microinterruttore e come funziona il meccanismo snap-action

Il microinterruttore - noto anche come interruttore a scatto o snap-action switch - è un dispositivo elettromeccanico di precisione che commuta i propri contatti con un'azione rapida e netta non appena l'attuatore supera una soglia di forza predefinita. Il principio di funzionamento si basa su una molla interna che, sotto la spinta dell'attuatore, accumula energia fino al punto critico e poi scatta istantaneamente, portando i contatti dalla posizione di riposo a quella attiva in modo irreversibile fino al rilascio. Questo meccanismo garantisce una commutazione pulita, senza rimbalzi apprezzabili e con una ripetibilità elevatissima nel tempo.

La configurazione dei contatti segue lo schema SPDT (Single Pole Double Throw, a scambio): un terminale Comune (C), un terminale Normalmente Aperto (NO) e un terminale Normalmente Chiuso (NC). A seconda della logica di controllo del circuito, è possibile utilizzare il ramo NO per attivare un carico alla pressione oppure il ramo NC per interrompere un segnale di consenso. Questa flessibilità rende il microinterruttore adatto sia a funzioni di rilevamento che a funzioni di sicurezza in circuiti di automazione industriale.

Varianti di attuatore e configurazioni di montaggio

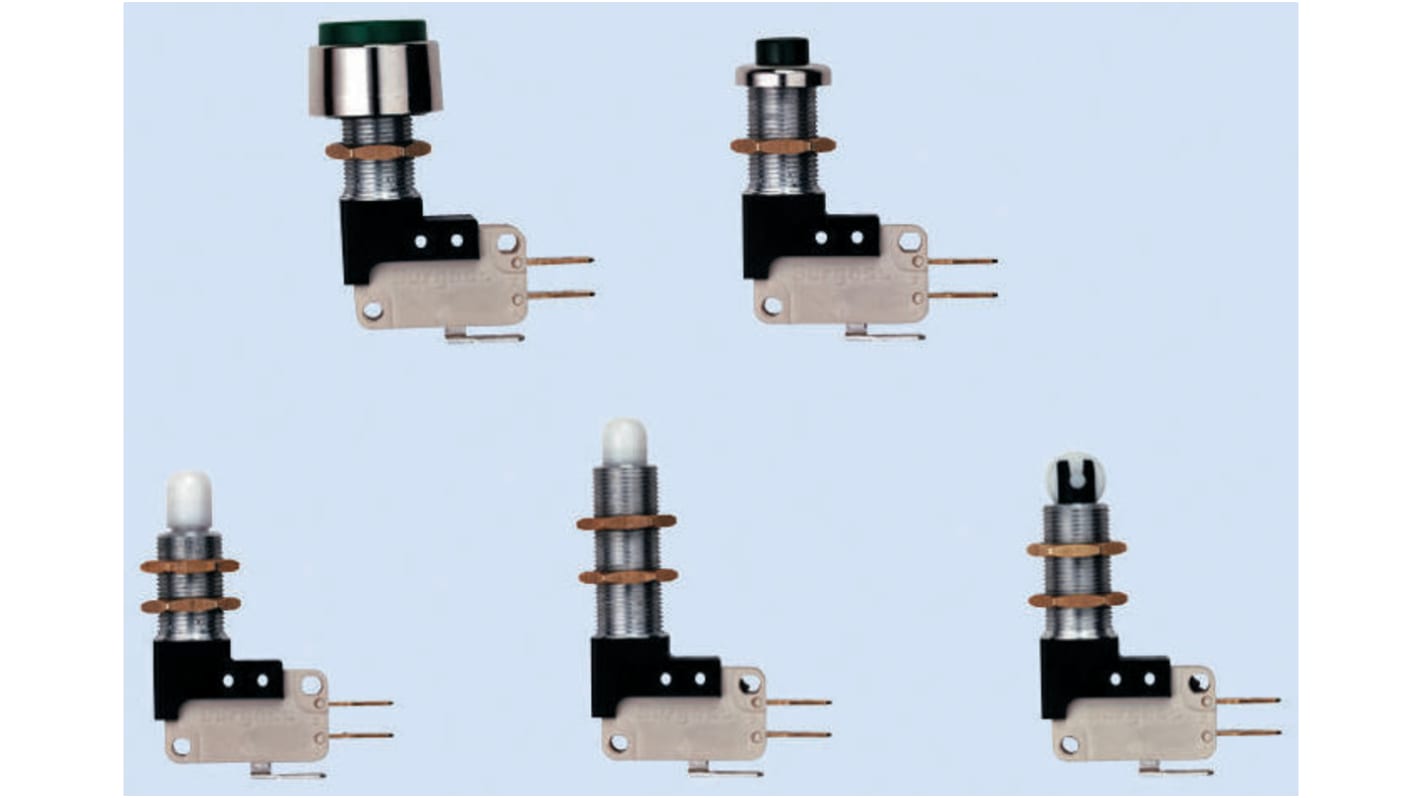

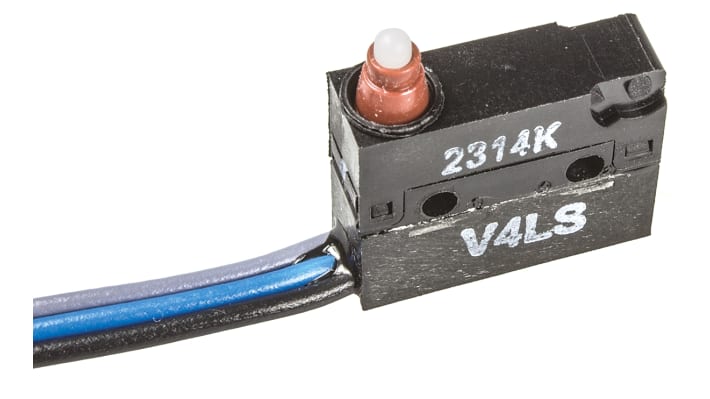

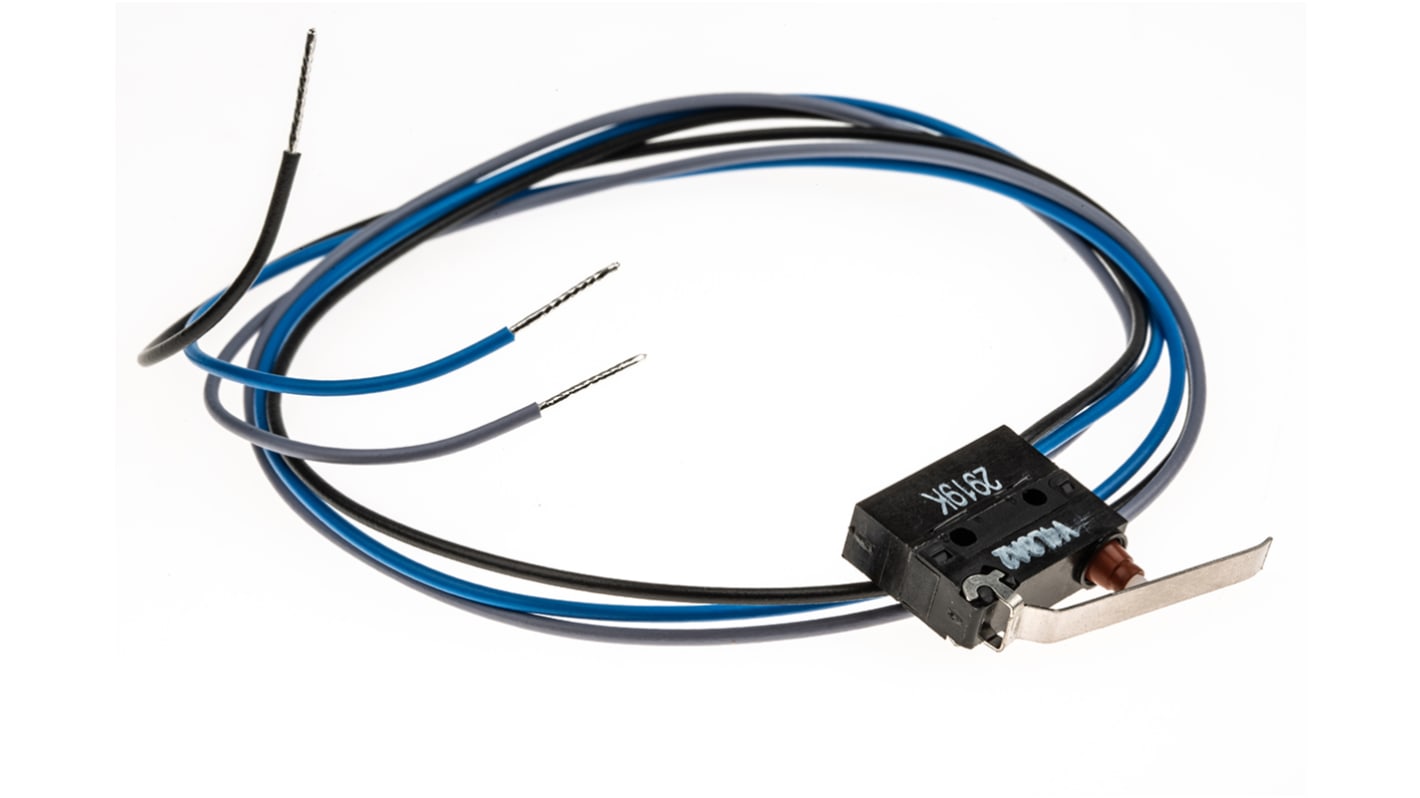

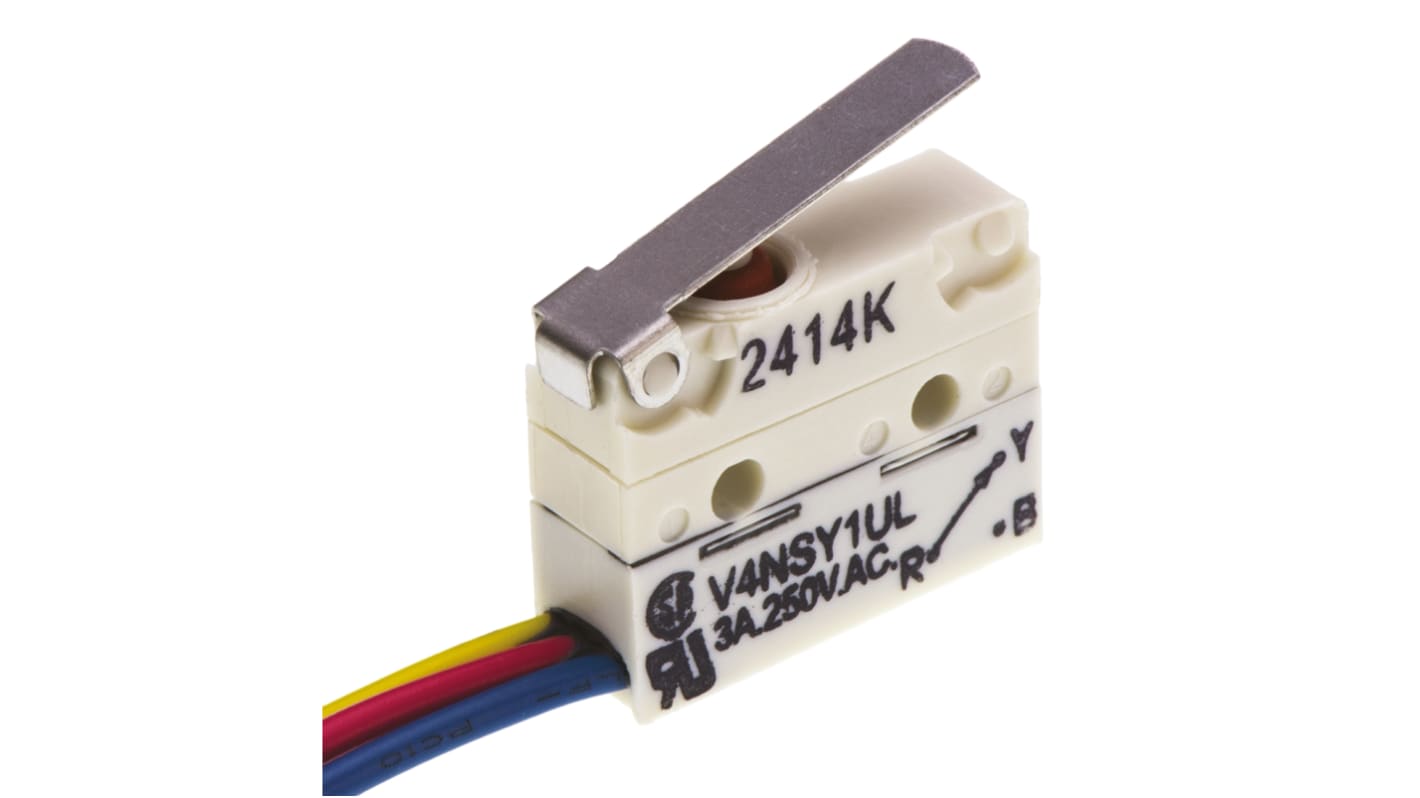

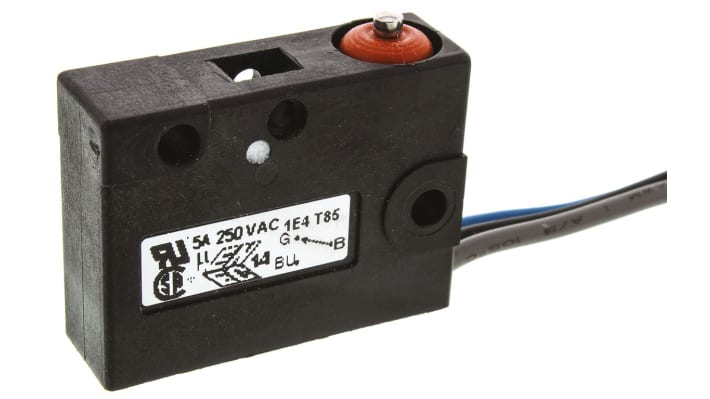

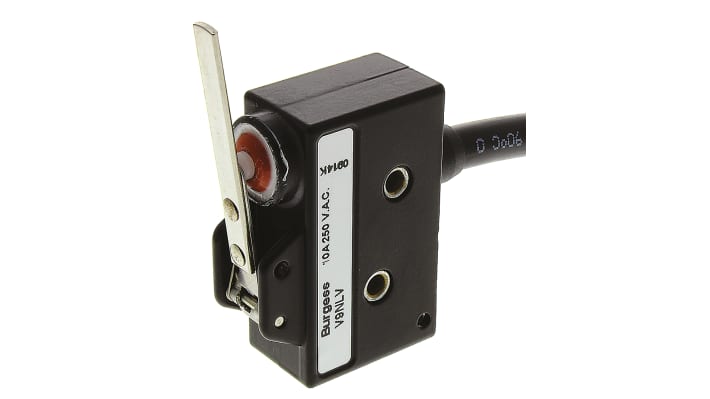

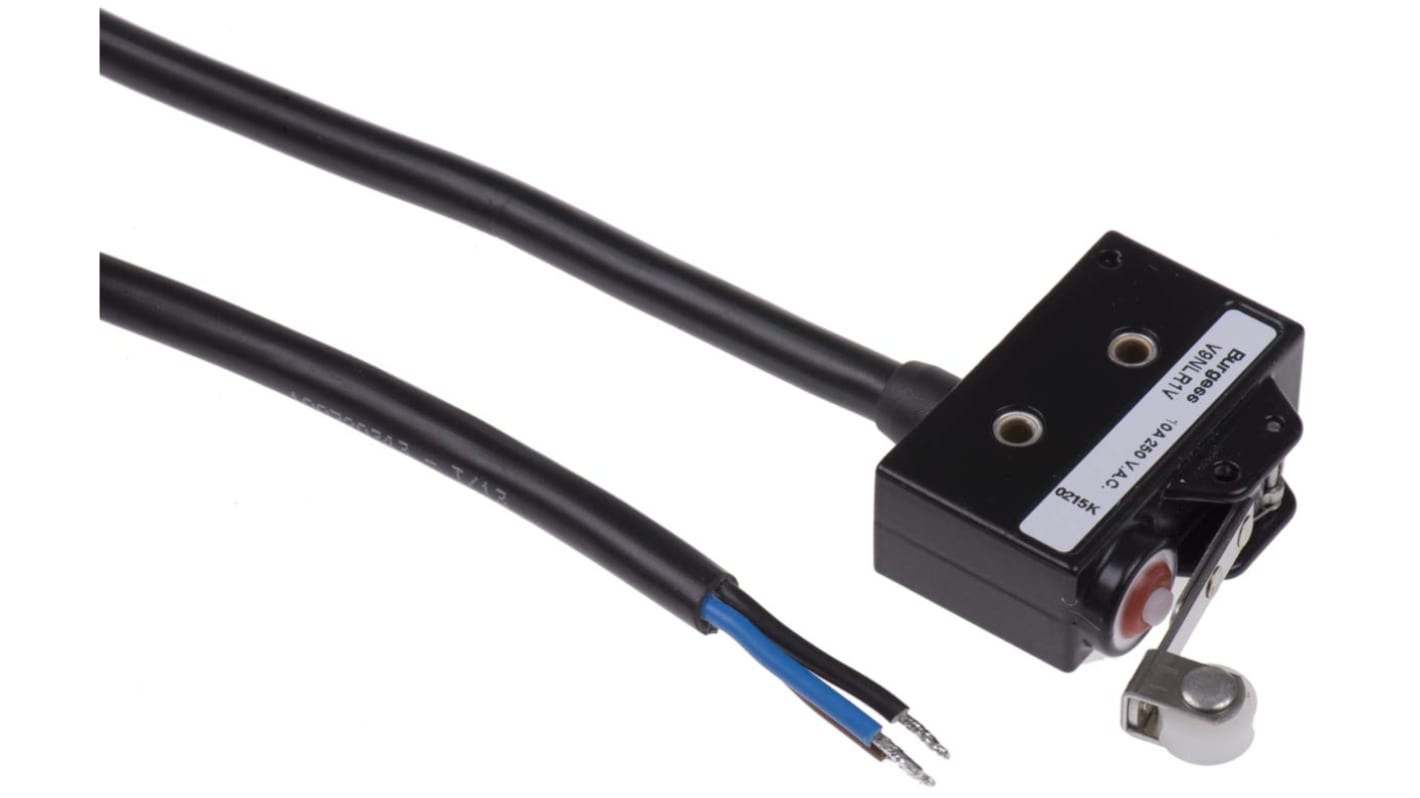

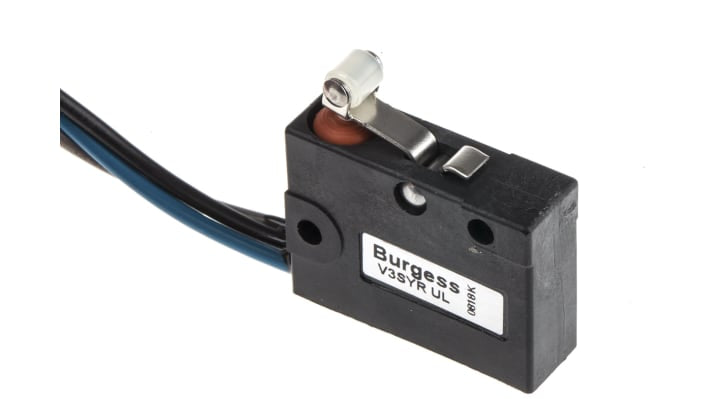

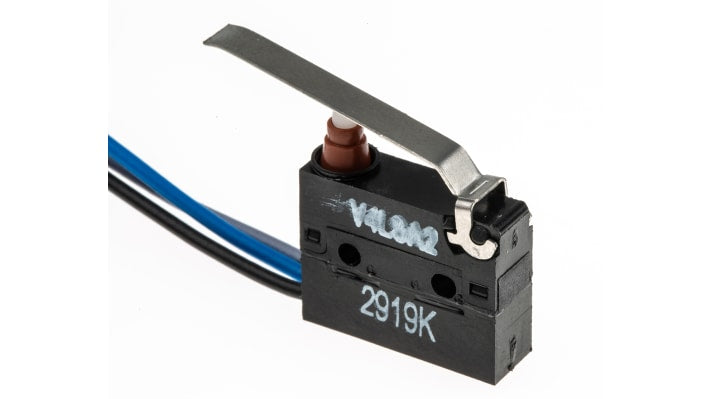

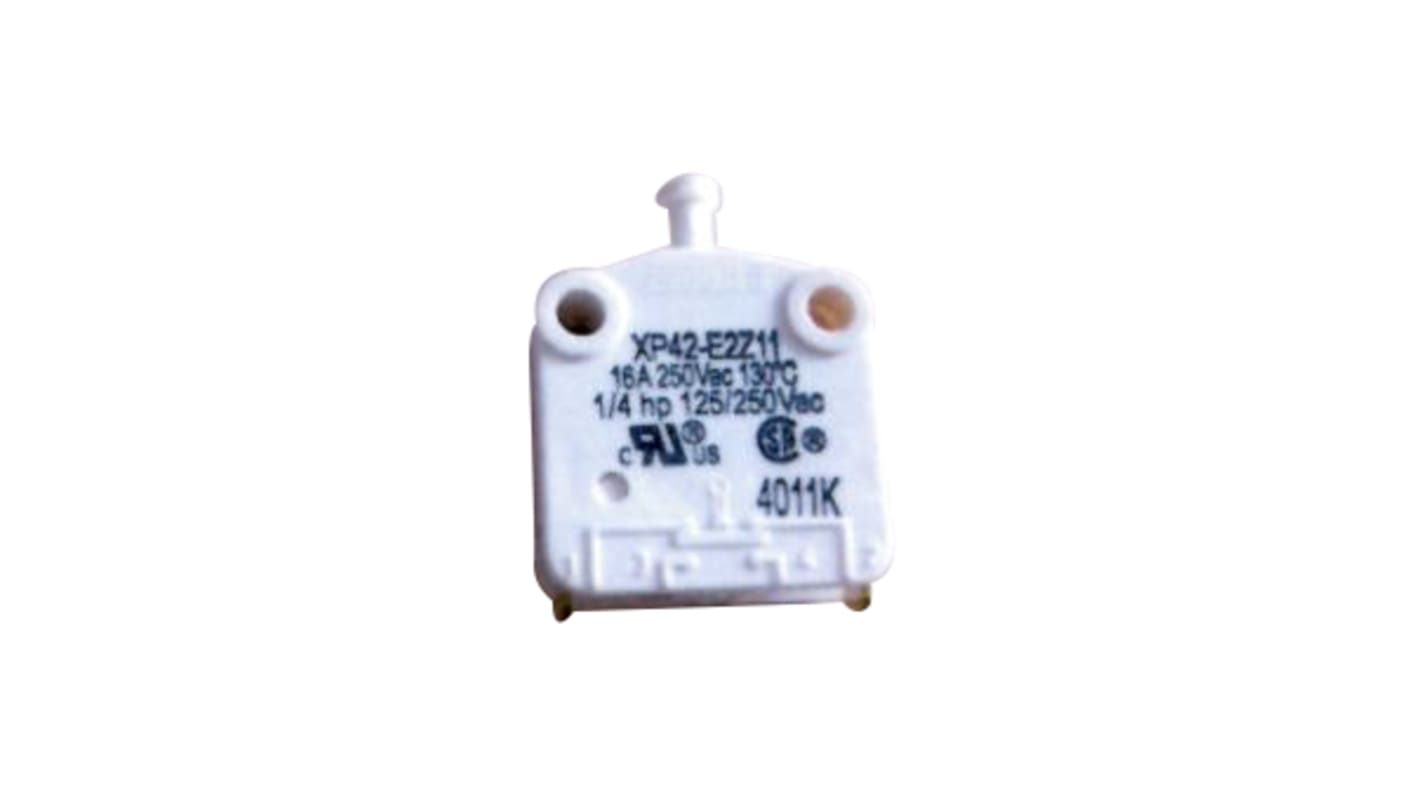

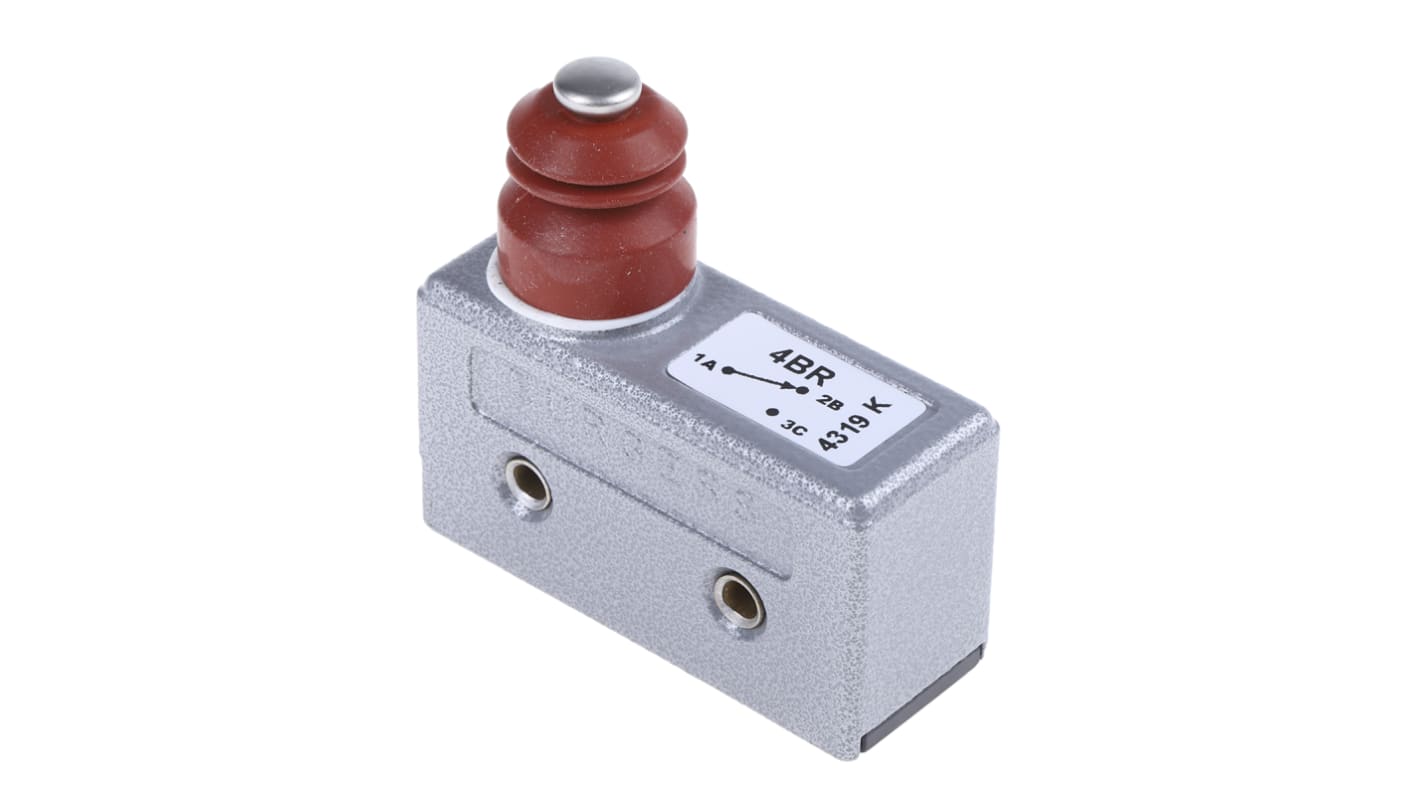

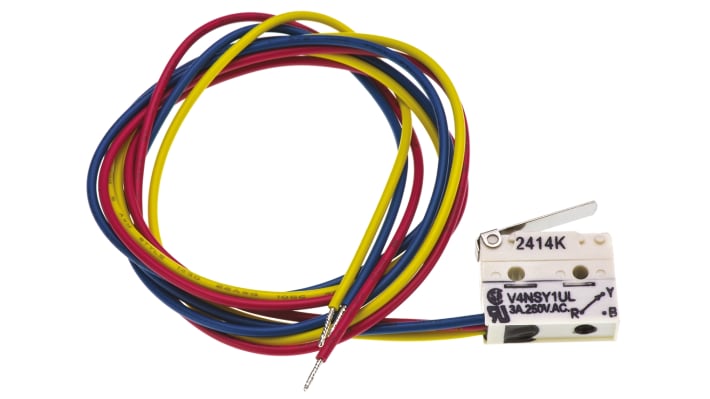

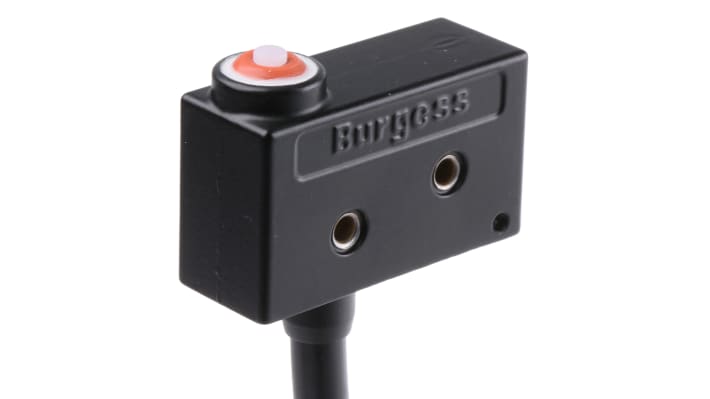

La scelta del tipo di attuatore condiziona in modo determinante la corretta integrazione del microinterruttore nell'impianto. Le versioni a pulsante (plunger) richiedono un contatto diretto assiale con l'oggetto o la camma da rilevare; le versioni a leva corta o lunga consentono un azionamento con bracci meccanici o camme rotanti a basso profilo; le versioni con leva simulata a rullo o con rotella riducono l'usura nei cicli ad alta frequenza di manovra e garantiscono un contatto più morbido con la superfice di azionamento. I microinterruttori a levetta sono particolarmente indicati in applicazioni dove l'angolo di arrivo della camma non è perfettamente ortogonale all'asse del componente.

Per il montaggio, le varianti principali sono: a pannello con fissaggio a vite, per installazione diretta su guide o traverse di macchina; e per saldatura su circuito stampato (PCB), per integrazione in schede di controllo compatte. La versione PCB richiede una verifica attenta della coppia di serraggio e della compatibilità con il profilo termico del processo di saldatura.

Come scegliere il microinterruttore corretto: criteri di selezione operativa

La selezione di un microinterruttore non si esaurisce nell'identificare il formato fisico. Prima di ordinare, è necessario verificare sistematicamente i parametri che determinano la compatibilità con l'applicazione reale.

Checklist di selezione pre-ordine

Verifica la tensione e la corrente nominale richieste dal circuito: i microinterruttori sono disponibili in versioni per corrente continua (DC) e alternata (AC) con range che variano tipicamente da pochi milliampere fino a 15-16 A. Un componente dimensionato per carichi DC non garantisce le stesse prestazioni su carichi AC, dove l'arco di commutazione è più difficile da spegnere.

Controlla il grado di protezione IP necessario in funzione dell'ambiente di installazione: nei quadri chiusi in ambiente controllato può essere sufficiente un IP40, ma in presenza di polvere, trucioli o proiezioni di liquidi refrigeranti - come accade su macchine CNC o linee di lavorazione meccanica - è necessario un IP65 o IP67. Assicurati che il grado IP dichiarato corrisponda alla versione con eventuale cappuccio di protezione o guarnizione installata, non al solo corpo nudo del componente.

Verifica la vita meccanica ed elettrica garantita dal costruttore, espressa in numero di cicli: su impianti con alta frequenza di manovra, come nastri trasportatori o sistemi di assemblaggio automatico, la durata dichiarata è un parametro critico che impatta direttamente sui costi di manutenzione preventiva. Confronta il dato di vita meccanica (cicli a vuoto) con quello di vita elettrica (cicli con carico nominale), che è sempre inferiore.

Controlla il tipo di attuatore in relazione alla geometria del punto di azionamento sull'impianto: la corsa di pre-azionamento (pretravel), la corsa operativa (overtravel) e la forza di azionamento (operating force) devono essere compatibili con la camma o il profilo meccanico che attiva il componente. Un attuatore dimensionato con forza di azionamento troppo elevata su un sistema con motoriduttore di bassa potenza può provocare blocchi meccanici o usura prematura della trasmissione.

Verifica il materiale dei contatti: i microinterruttori con contatti in lega d'argento sono la scelta standard per applicazioni con carichi resistivi, mentre per carichi induttivi o ambienti con rischio di ossidazione accelerata possono essere preferibili varianti con contatti in argento/oro o con trattamenti specifici. Controlla infine le certificazioni richieste per il mercato o il settore di destinazione (CE, UL, cRUo) e assicurati che la variante selezionata le riporti esplicitamente nella scheda tecnica.

Errori frequenti nella selezione e casi reali di incompatibilità

Un errore che si presenta con regolarità riguarda la sottostima del grado IP. Chi acquista un microinterruttore per una macchina utensile seleziona spesso la versione standard senza cappuccio di protezione, basandosi sul fatto che il componente è fisicamente riparato all'interno della macchina. In realtà, le nebbie di olio emulsionato tipiche delle lavorazioni con refrigerante penetrano anche nei vani apparentemente protetti e provocano cortocircuiti sui contatti o corrosione dei terminali in tempi molto brevi. Il team Elexonik, quando riceve richieste di sostituzione accelerata di microinterruttori su macchine CNC, verifica sempre in prima battuta se la versione installata montasse o meno la guarnizione di tenuta, e se il cappuccio di protezione fosse stato ordinato e installato correttamente.

Un secondo caso ricorrente riguarda la sostituzione di microinterruttori fuori produzione: spesso il cliente dispone solo del codice stampato sul corpo del componente, che può corrispondere a una sigla del costruttore originale non più disponibile nel canale distributivo standard. In questi casi, la compatibilità meccanica ed elettrica con l'equivalente attuale deve essere verificata parametro per parametro - forza di azionamento, corsa differenziale, dimensioni di ingombro e interasse di fissaggio - perché due componenti con sigla simile di produttori diversi possono avere differenze significative nella corsa di pretravel che rendono il montaggio diretto impossibile senza modifiche meccaniche.

Applicazioni tipiche: dove i microinterruttori sono la scelta necessaria

Il microinterruttore è impiegato ogni volta che serve rilevare con precisione il raggiungimento di una posizione, la chiusura di un elemento mobile o la presenza/assenza di un oggetto, in condizioni in cui è richiesta alta ripetibilità e lunga durata. Nei macchinari industriali, le applicazioni più diffuse includono:

Finecorsa su macchine CNC e assi lineari

Il microinterruttore montato come finecorsa su assi di macchine CNC, presse o nastri trasportatori rileva il raggiungimento della posizione limite e invia il segnale di arresto al controllore. In questo contesto, la ripetibilità della posizione di commutazione è critica: una variazione nel punto di scatto, anche di frazioni di millimetro, può compromettere la precisione del ciclo produttivo o causare collisioni meccaniche. I microinterruttori a leva con rullo sono preferiti in queste applicazioni per la riduzione dell'usura sul profilo della camma.

Rilevamento di posizione e presenza su linee di assemblaggio

Su linee di assemblaggio automatico, il microinterruttore verifica la presenza o l'assenza di componenti nelle stazioni di lavoro, il corretto posizionamento di vassoi o pallet, il completamento di operazioni di avvitatura o pressatura. La versione a pulsante con corsa breve è tipicamente preferita in questi contesti per la compattezza e la risposta immediata.

Controllo di sicurezza su carter e porte di protezione

Come interruttore di controllo sui pannelli di protezione di macchine industriali, il microinterruttore verifica che il carter sia nella posizione di chiusura corretta prima che il ciclo possa avviarsi. In questi schemi, la configurazione NC è quella tipicamente usata nel circuito di consenso: l'apertura del carter interrompe il circuito e blocca la macchina. Per le applicazioni di sicurezza funzionale certificate, va invece valutato il passaggio agli interruttori di interblocco di sicurezza con livello PL secondo ISO 13849, che offrono garanzie di diagnostica e monitoraggio non presenti in un microinterruttore standard.

Componenti interni di attuatori, valvole e apparecchiature elettromeccaniche

Il microinterruttore è integrato all'interno di valvole, attuatori pneumatici e apparecchiature elettromeccaniche come elemento di segnalazione di fine corsa dello stelo o della posizione aperto/chiuso. In questi casi, le dimensioni compatte del componente e la sua affidabilità nel tempo sono determinanti, e la scelta del formato e del tipo di attuatore deve tenere conto degli spazi interni dell'apparecchiatura e del profilo di azionamento disponibile.

Accessori, componenti correlati e struttura del catalogo

Il microinterruttore raramente viene ordinato come componente isolato: nella maggior parte delle applicazioni industriali richiede uno o più accessori per il montaggio corretto e la protezione adeguata. Gli attuatori per microinterruttori consentono di adattare il tipo di azionamento alle esigenze specifiche dell'impianto, mentre i cappucci e coperchi per microinterruttori aumentano la protezione ambientale del componente nelle versioni non sigillate.

Per applicazioni che richiedono il rilevamento di posizione senza contatto fisico, il catalogo Elexonik include anche gli interruttori rivelatori e i sensori di prossimità magnetici, che possono rappresentare un'alternativa quando l'usura meccanica del contatto è un fattore critico o quando le condizioni ambientali rendono il contatto fisico inaffidabile. Per il rilevamento di finecorsa su assi e sistemi di posizionamento, il catalogo comprende anche i finecorsa nella sezione Interruttori di finecorsa e posizione.

Chi gestisce impianti con funzioni di sicurezza certificate può integrare la selezione con gli interruttori di abilitazione di sicurezza e i relativi componenti per il controllo di sicurezza, che completano l'architettura di protezione macchina rispettando i requisiti della Direttiva Macchine.

Normative di riferimento e conformità del prodotto

Per i microinterruttori impiegati in ambito industriale, il riferimento normativo principale è la IEC 60947-5-1, che definisce i requisiti per gli apparecchi a bassa tensione con funzione di comando e segnalazione, inclusi i dispositivi di commutazione elettromeccanici come i microinterruttori. La norma specifica i parametri di prova per la vita meccanica ed elettrica, la resistenza di isolamento, la tenuta alla tensione e la compatibilità con diversi tipi di carico (AC-15, DC-13).

Il grado di protezione IP dichiarato deve essere verificato in conformità alla IEC 60529, che definisce i codici IP e le procedure di prova per la resistenza a solidi e liquidi. In applicazioni dove il microinterruttore opera come parte di un sistema di sicurezza funzionale, il livello di Performance Level (PL) richiesto dalla ISO 13849 deve essere calcolato tenendo conto del tasso di guasto (MTTFd) dichiarato dal costruttore e della struttura ridondante o meno del circuito di sicurezza. Verifica che la documentazione tecnica del componente selezionato riporti i dati di affidabilità necessari per questo calcolo, altrimenti il progettista dell'impianto non potrà completare la valutazione del rischio in conformità alla Direttiva Macchine.

I brand selezionati da Elexonik per questa famiglia di prodotti - tra cui Omron e Panasonic, due dei principali costruttori mondiali di microinterruttori industriali - forniscono documentazione tecnica completa e aggiornata, inclusi i dati di vita utile, le curve di carico ammissibile e le certificazioni di prodotto. Questa disponibilità di documentazione tecnica è un criterio adottato da Elexonik nella selezione dei brand a catalogo, perché consente ai tecnici e ai progettisti di completare la verifica di conformità senza dipendere da informazioni lacunose o non aggiornate.

I brand disponibili a catalogo

Siemens - Presente nel catalogo Elexonik con componenti per la famiglia degli interruttori industriali, Siemens offre soluzioni certificate per l'integrazione in quadri e sistemi di automazione conformi alle normative europee, con documentazione tecnica completa e disponibilità di supporto per le verifiche di compatibilità pre-ordine.
Schneider Electric - Schneider Electric è tra i marchi trattati da Elexonik per componenti di commutazione e rilevamento in ambito industriale. Le soluzioni Schneider sono indicate per chi opera su impianti dove la conformità agli standard IEC e la disponibilità di ricambi a lungo termine sono requisiti prioritari, con tempi di consegna definiti tramite corriere espresso.

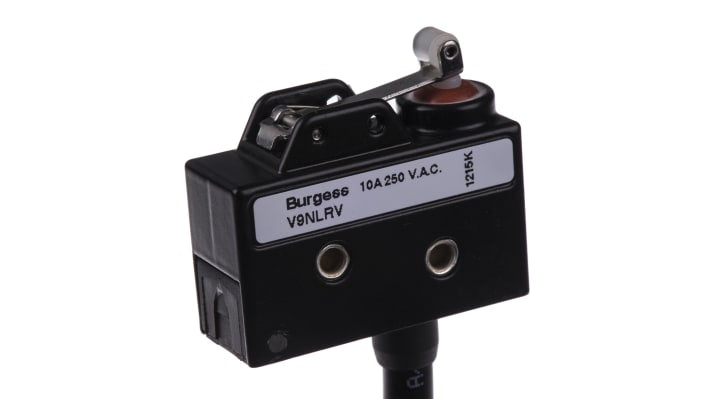

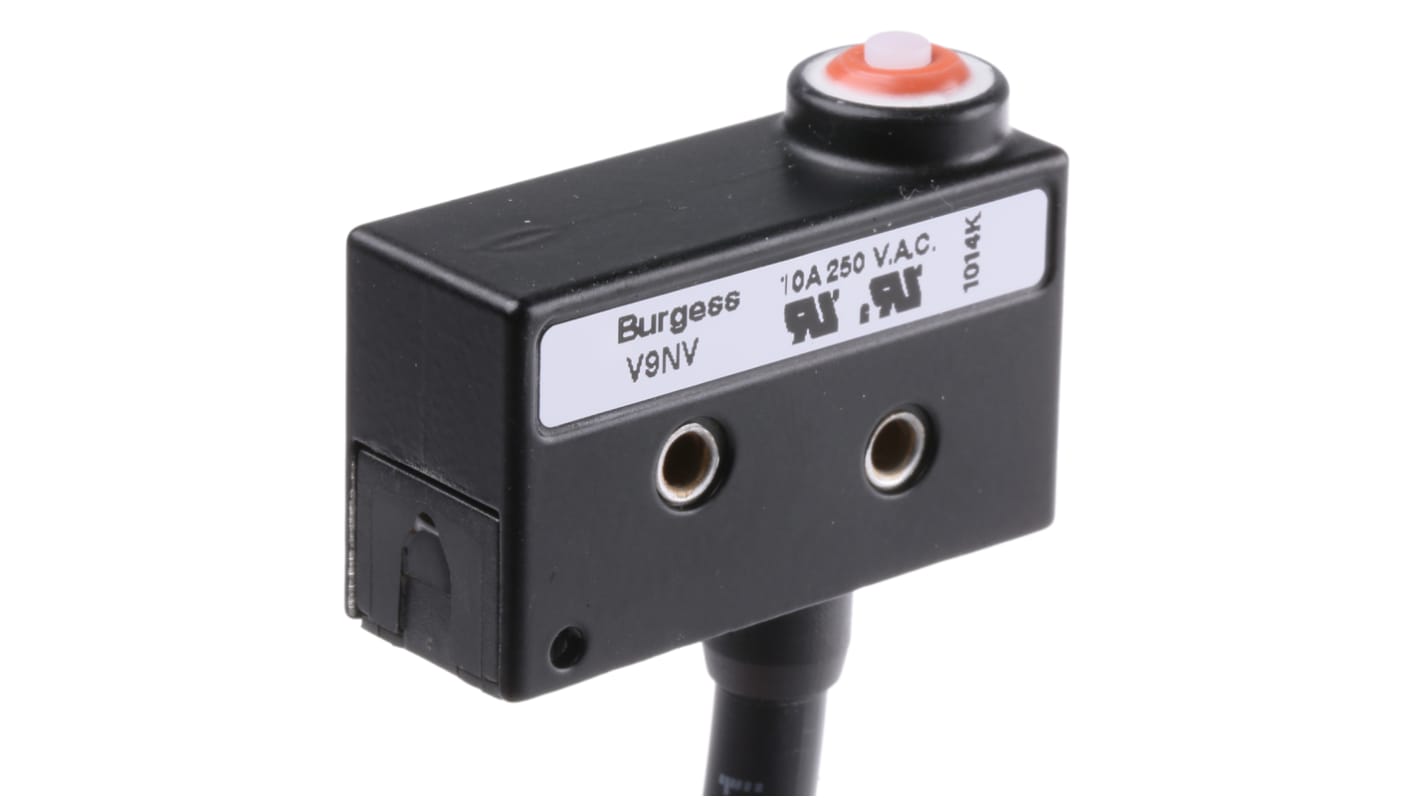

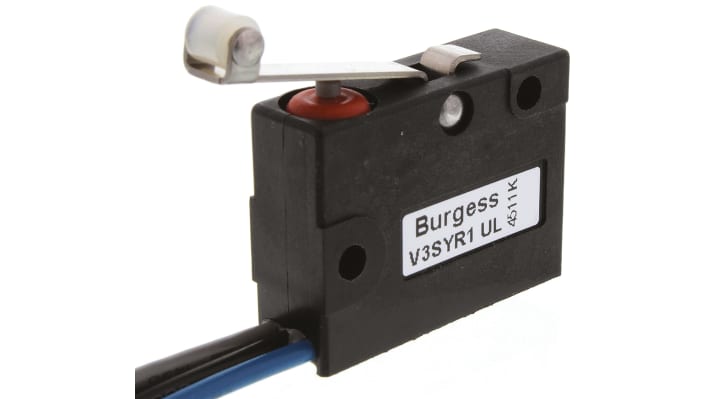

Saia-Burgess - Saia-Burgess è uno dei costruttori di riferimento specifico per la famiglia dei microinterruttori snap-action di precisione, con una gamma ampia che copre versioni per PCB, versioni con attuatori a leva e versioni ad alta vita meccanica per cicli intensivi. Disponibile a catalogo Elexonik con supporto tecnico per la selezione della variante corretta in base ai parametri dell'applicazione.

Domande frequenti sull'acquisto e sulla selezione dei microinterruttori

Come verifico che il microinterruttore sia compatibile con il mio impianto prima di ordinare?

Prima di ordinare, è necessario confrontare almeno quattro parametri con i dati dell'impianto: tensione e corrente nominale del circuito, grado di protezione IP richiesto dall'ambiente di installazione, tipo di attuatore compatibile con la geometria del punto di azionamento (pulsante, leva corta, leva con rullo) e configurazione dei contatti necessaria (NO, NC o SPDT). Se disponi solo del codice del componente installato, il team Elexonik può verificare la compatibilità con le versioni attualmente disponibili a catalogo e segnalare eventuali differenze tecniche rilevanti prima di processare l'ordine.

Qual è l'errore più comune nella sostituzione di un microinterruttore fuori produzione?

L'errore più frequente è assumere che due microinterruttori con formato fisico simile e stessa configurazione di contatti siano intercambiabili senza ulteriori verifiche. In realtà, parametri come la forza di azionamento, la corsa di pretravel, la corsa differenziale e l'interasse di fissaggio possono differire in modo significativo tra costruttori diversi, rendendo il montaggio diretto impossibile o compromettendo il punto di commutazione nell'applicazione. Una sostituzione corretta richiede il confronto delle schede tecniche complete, non solo del formato esterno.

Quando è necessario abbinare un cappuccio di protezione al microinterruttore?

Il cappuccio di protezione è necessario ogni volta che il microinterruttore opera in un ambiente con presenza di polvere, umidità, nebbie di olio o proiezioni di liquidi, anche se il componente è fisicamente riparato all'interno della macchina. Le nebbie di olio emulsionato tipiche delle macchine con refrigerante penetrano nei vani interni e aggrediscono i contatti o i terminali nel tempo. Il grado IP dichiarato dal costruttore si riferisce alla versione completa di cappuccio e guarnizione, non al corpo nudo: ordinare il componente senza l'accessorio di protezione significa operare in condizioni fuori specifica. Gli attuatori e i cappucci per microinterruttori sono disponibili separatamente a catalogo.

Elexonik supporta l'acquisto di microinterruttori per applicazioni di sicurezza funzionale?

Il team tecnico Elexonik è disponibile per supportare la selezione di microinterruttori in applicazioni di sicurezza, verificando la disponibilità dei dati di affidabilità (MTTFd, B10d) necessari per il calcolo del Performance Level secondo ISO 13849. Per le applicazioni che richiedono un livello di sicurezza funzionale certificato, il catalogo comprende anche interruttori di interblocco di sicurezza e interruttori di abilitazione, che offrono garanzie di diagnostica non presenti nei microinterruttori standard. Puoi contattare il team per valutare insieme la soluzione più adatta all'architettura del tuo sistema di sicurezza.

Assistenza tecnica e ordini

Chi lavora su impianti industriali sa che un fermo macchina non programmato ha un costo che va ben oltre il valore del componente guasto. Per questo Elexonik affianca tecnici, manutentori e responsabili acquisti non solo nella fase di fornitura, ma anche in quella di selezione: il team verifica codici, confronta varianti e controlla la compatibilità con il componente da sostituire prima di confermare l'ordine, riducendo il rischio di acquistare un prodotto non adatto all'applicazione. Per le richieste urgenti o per le forniture aziendali, puoi utilizzare la pagina contatti o scrivere direttamente su WhatsApp per ricevere una risposta rapida.

Elexonik offre anche un servizio di riparazione e assistenza tecnica su componenti industriali, utile per chi gestisce apparecchiature fuori produzione o ha necessità di verifiche tecniche post-vendita. Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità del prodotto. I prodotti acquistati sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere meglio Elexonik e il nostro approccio al settore industriale, puoi visitare la pagina chi siamo.
