Attuatori e teste di azionamento per finecorsa
49 prodotti
Visualizzi 1 - 24 di 49 prodotti
La corretta rilevazione della posizione in un impianto industriale dipende spesso da un componente che in molti sottovalutano: l'attuatore o la testa di azionamento montata sul finecorsa. Scegliere la tipologia sbagliata - per direzione di approccio, corsa utile o forza di azionamento - porta a interventi di regolazione continui, usura prematura dei contatti e, nei casi peggiori, mancate commutazioni in sequenze di sicurezza. Su Elexonik trovi attuatori e teste di azionamento per finecorsa di brand industriali selezionati, disponibili per l'ordine con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità.
Elexonik supporta installatori, responsabili manutenzione e uffici acquisti nella selezione del componente corretto per ogni applicazione: dalla sostituzione di un attuatore a rullo su una linea di produzione esistente, alla scelta di una testa a stilo per un finecorsa su un asse di posizionamento di nuova installazione. Il team tecnico è disponibile per verificare la compatibilità tra attuatore e corpo finecorsa prima di processare l'ordine, con particolare attenzione ai componenti fuori produzione per cui occorre individuare un equivalente funzionale.
Tipologie di attuatori e teste di azionamento per finecorsa
Gli attuatori e le teste di azionamento per finecorsa si distinguono per geometria, materiale e modalità di contatto con l'elemento mobile dell'impianto. La scelta della tipologia giusta non è estetica: ogni variante risponde a un preciso profilo cinematico di approccio e a un range specifico di forza e velocità di azionamento tollerabili. All'interno della categoria Interruttori di finecorsa e posizione, gli attuatori rappresentano il punto di contatto meccanico tra il movimento dell'impianto e la commutazione elettrica del dispositivo.

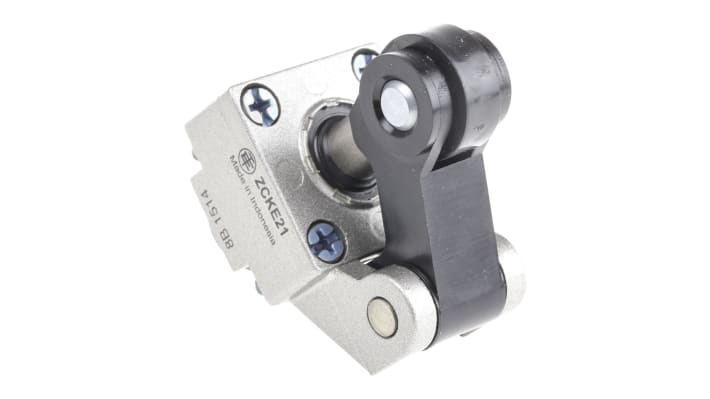

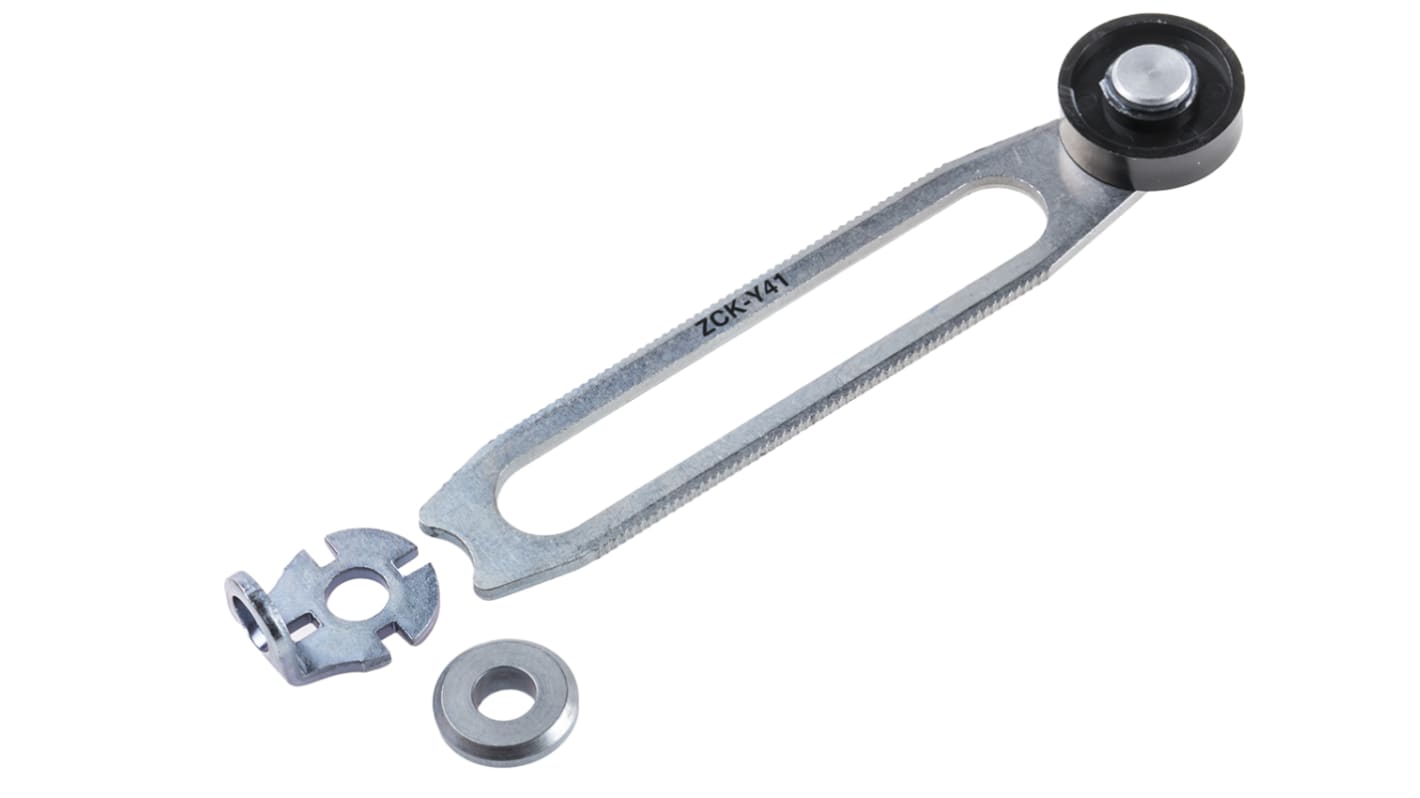

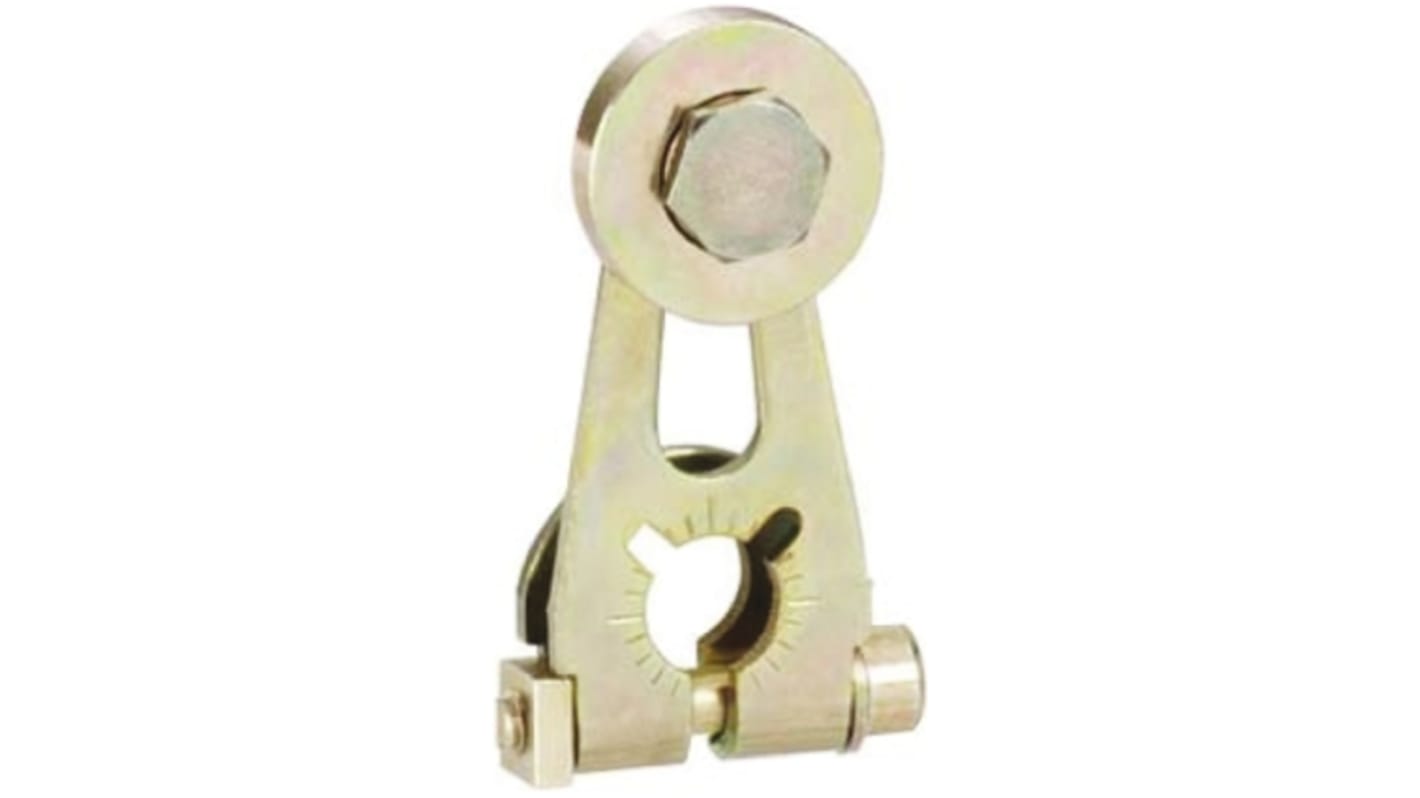

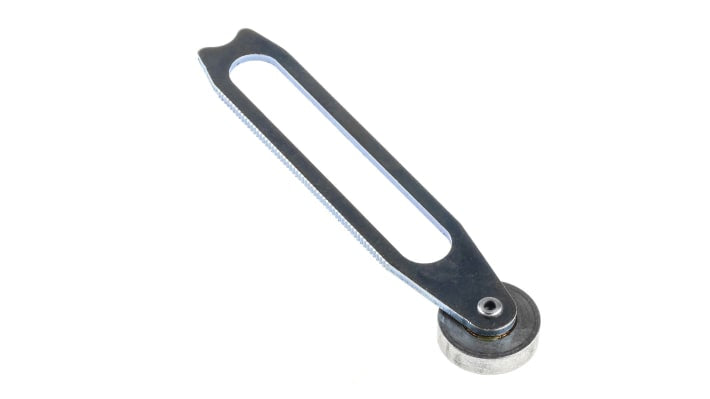

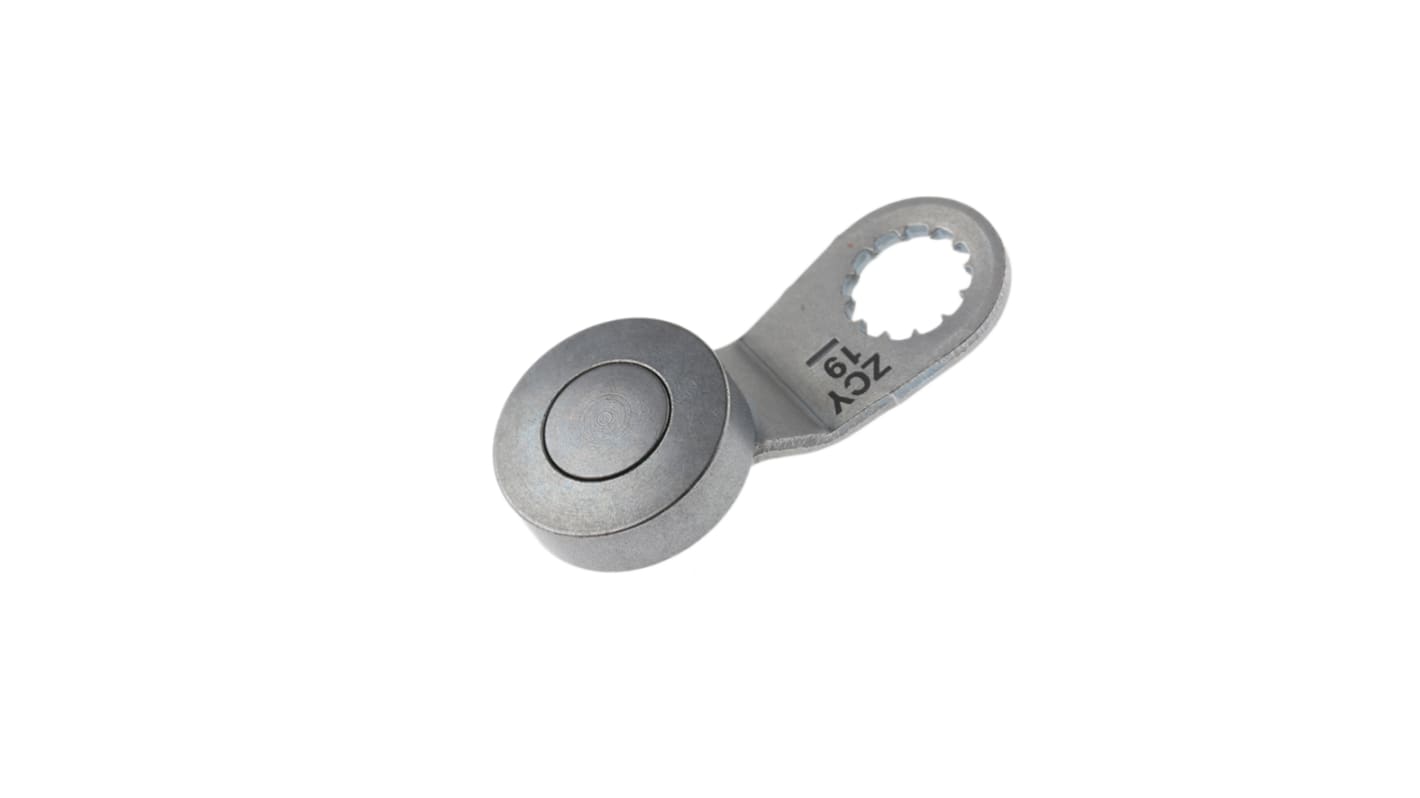

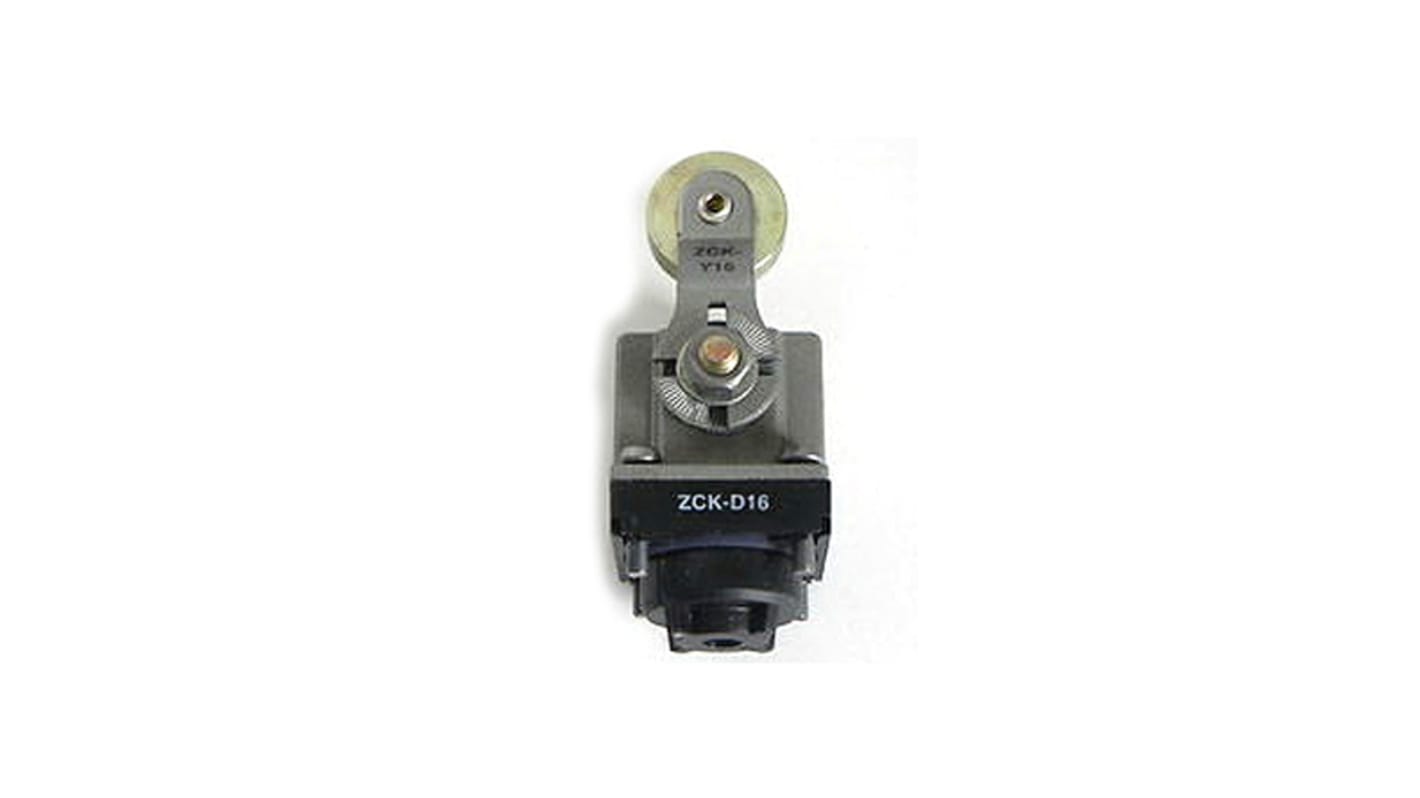

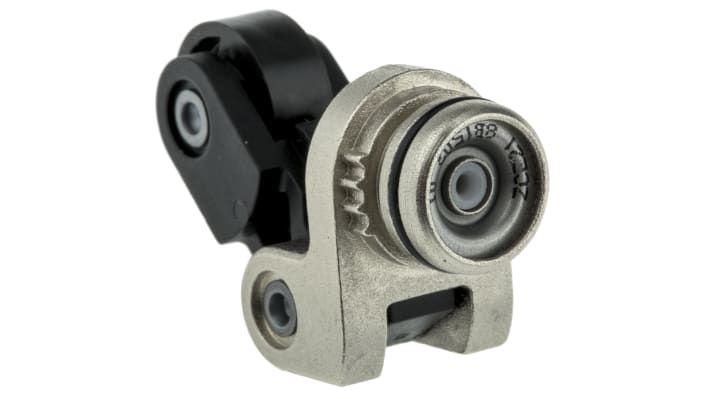

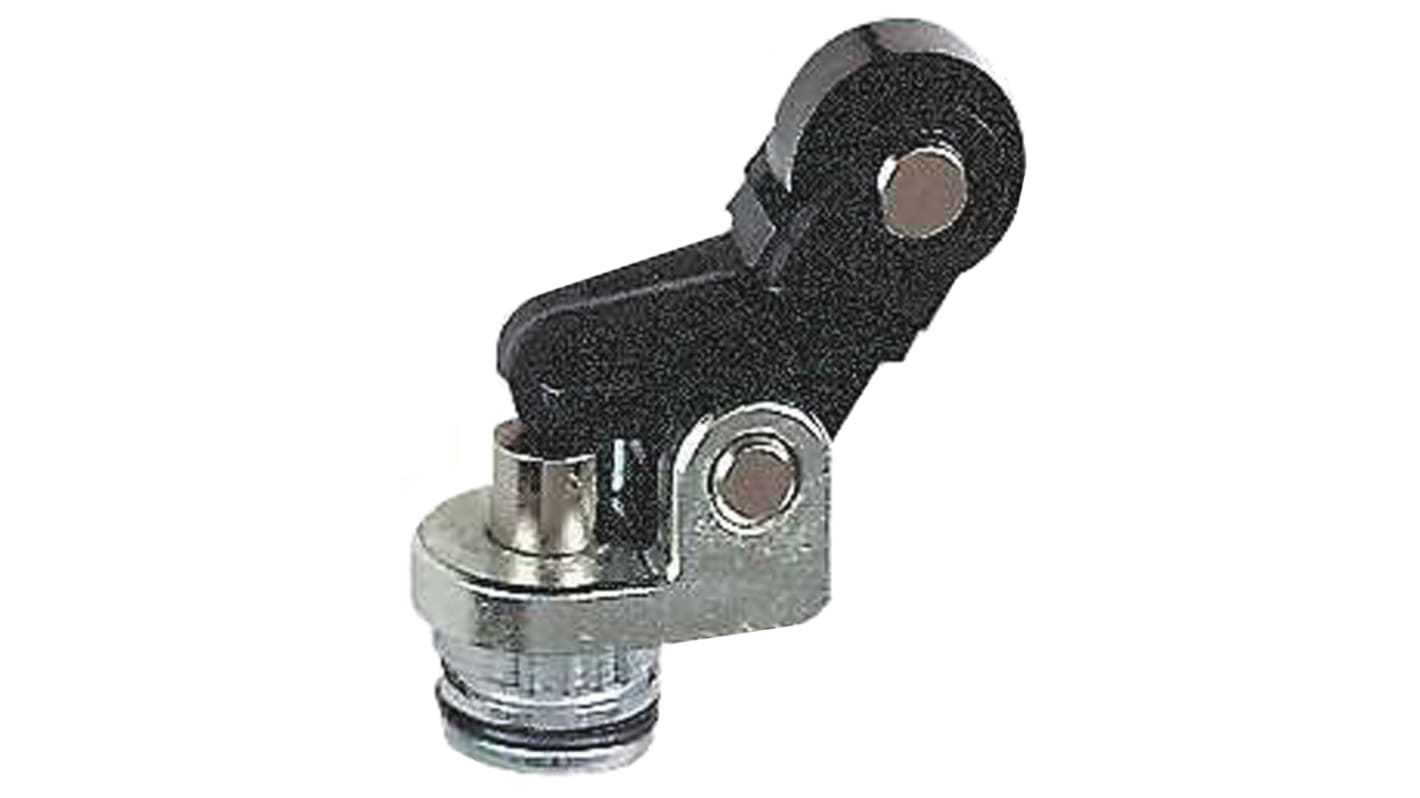

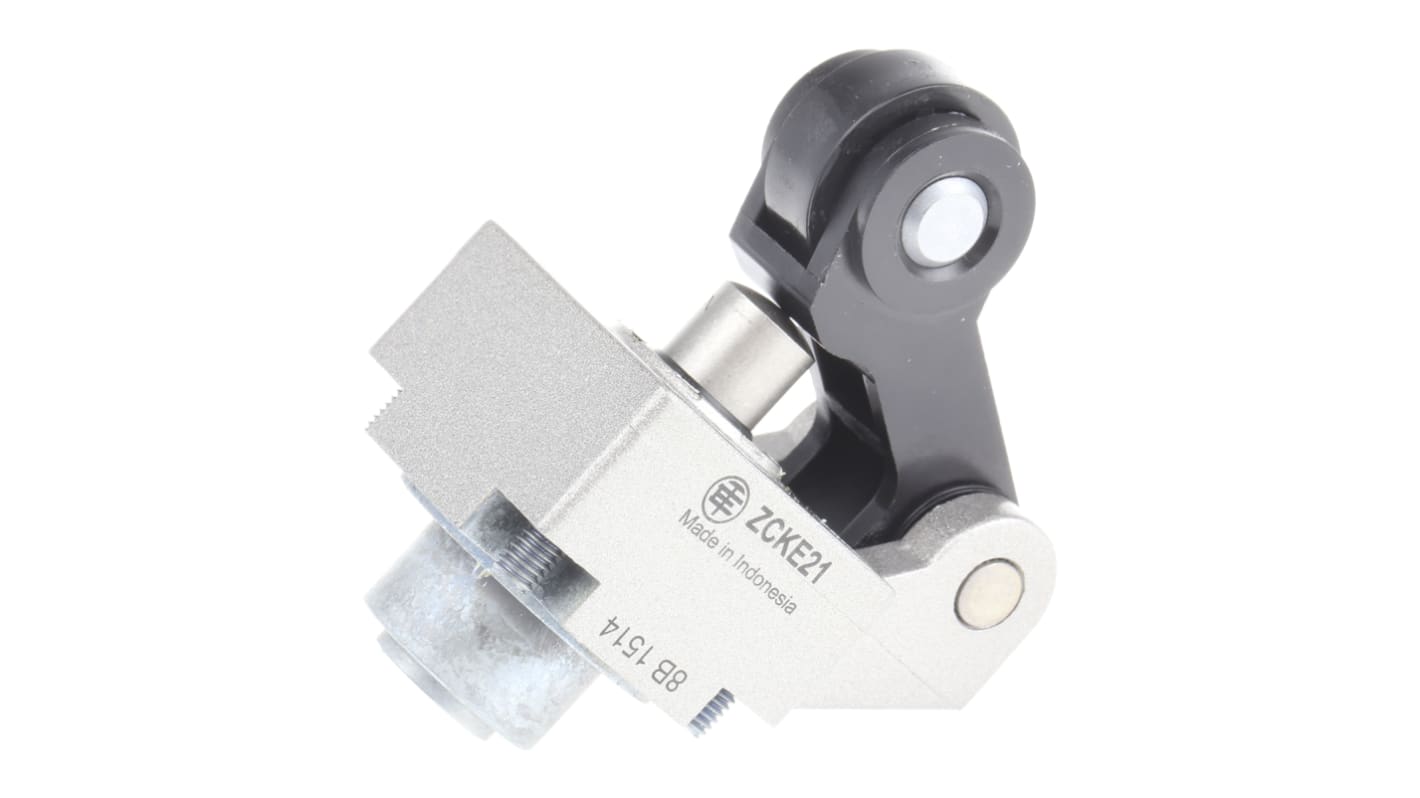

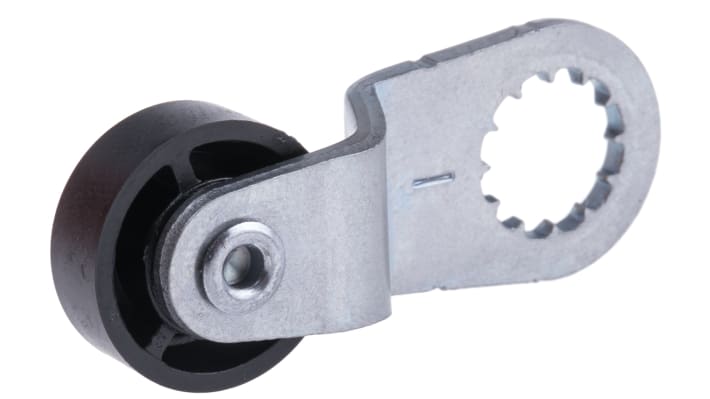

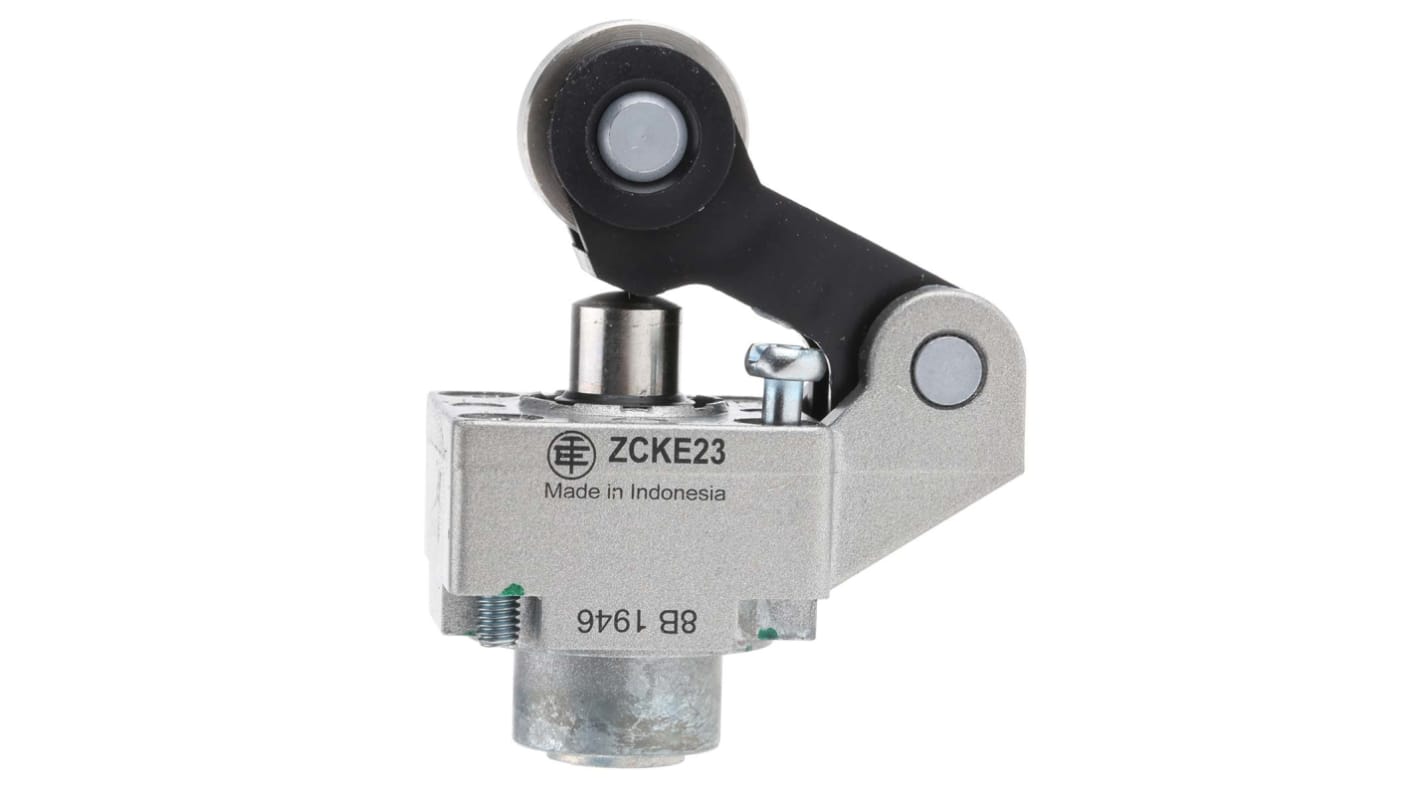

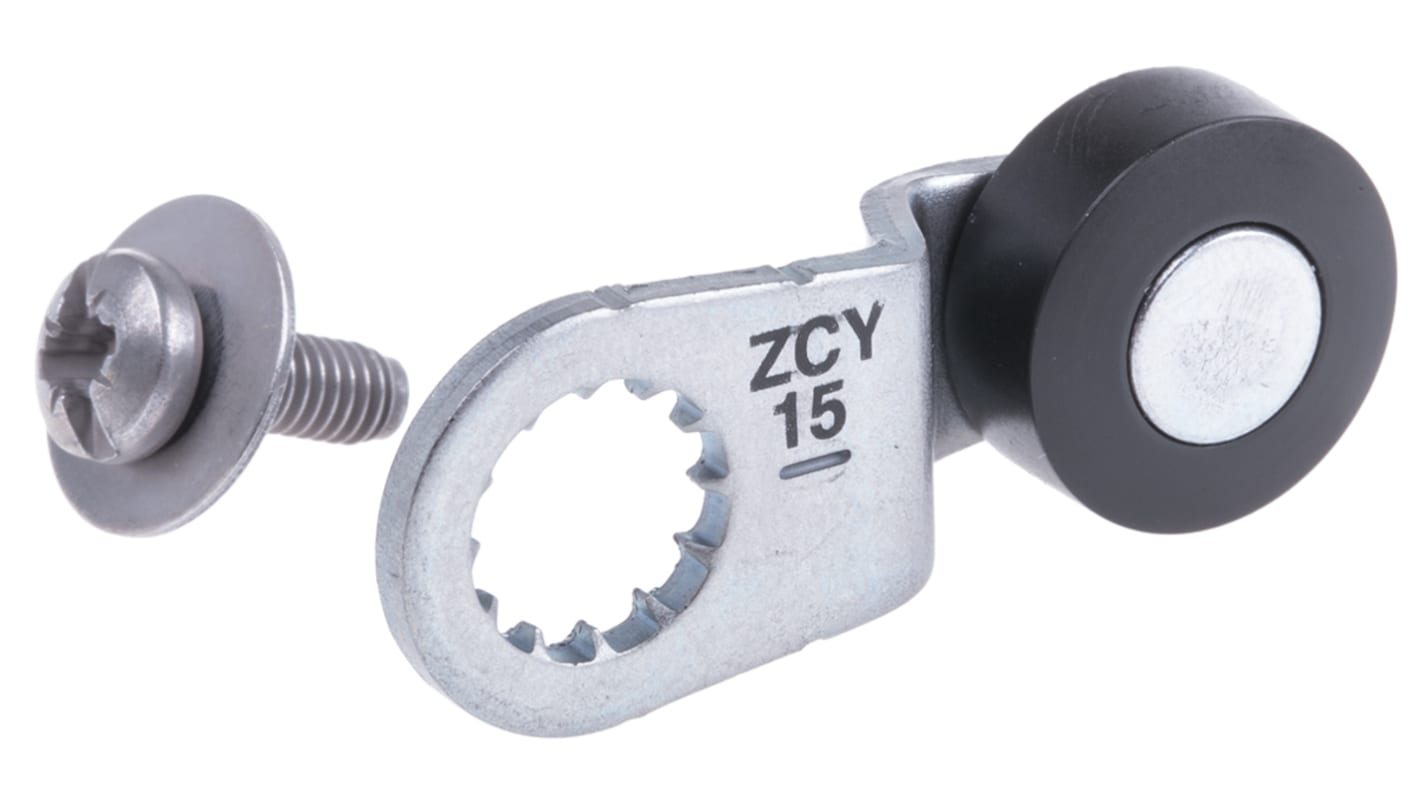

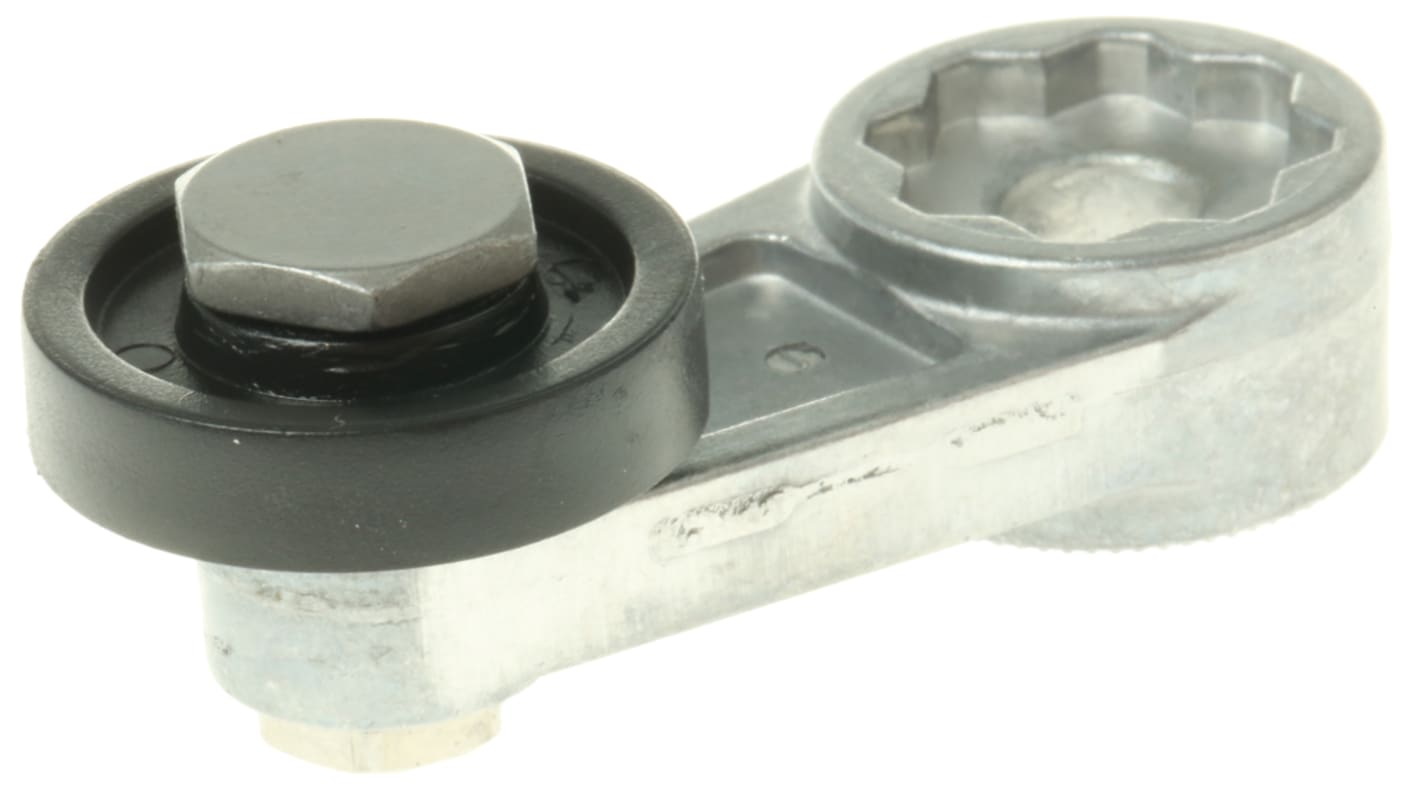

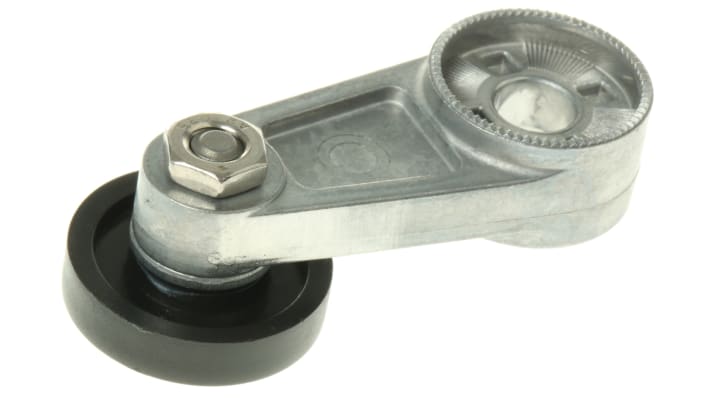

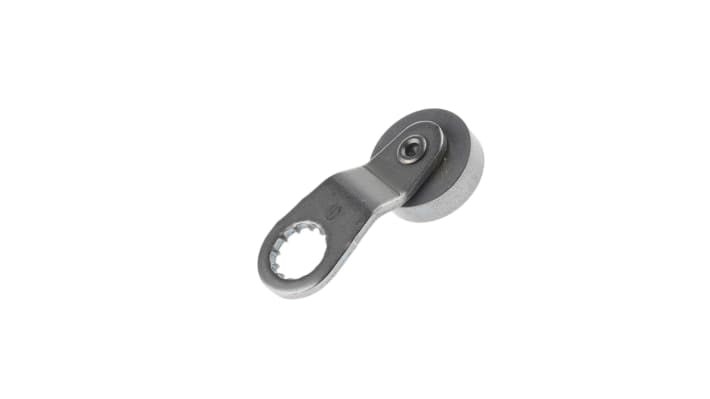

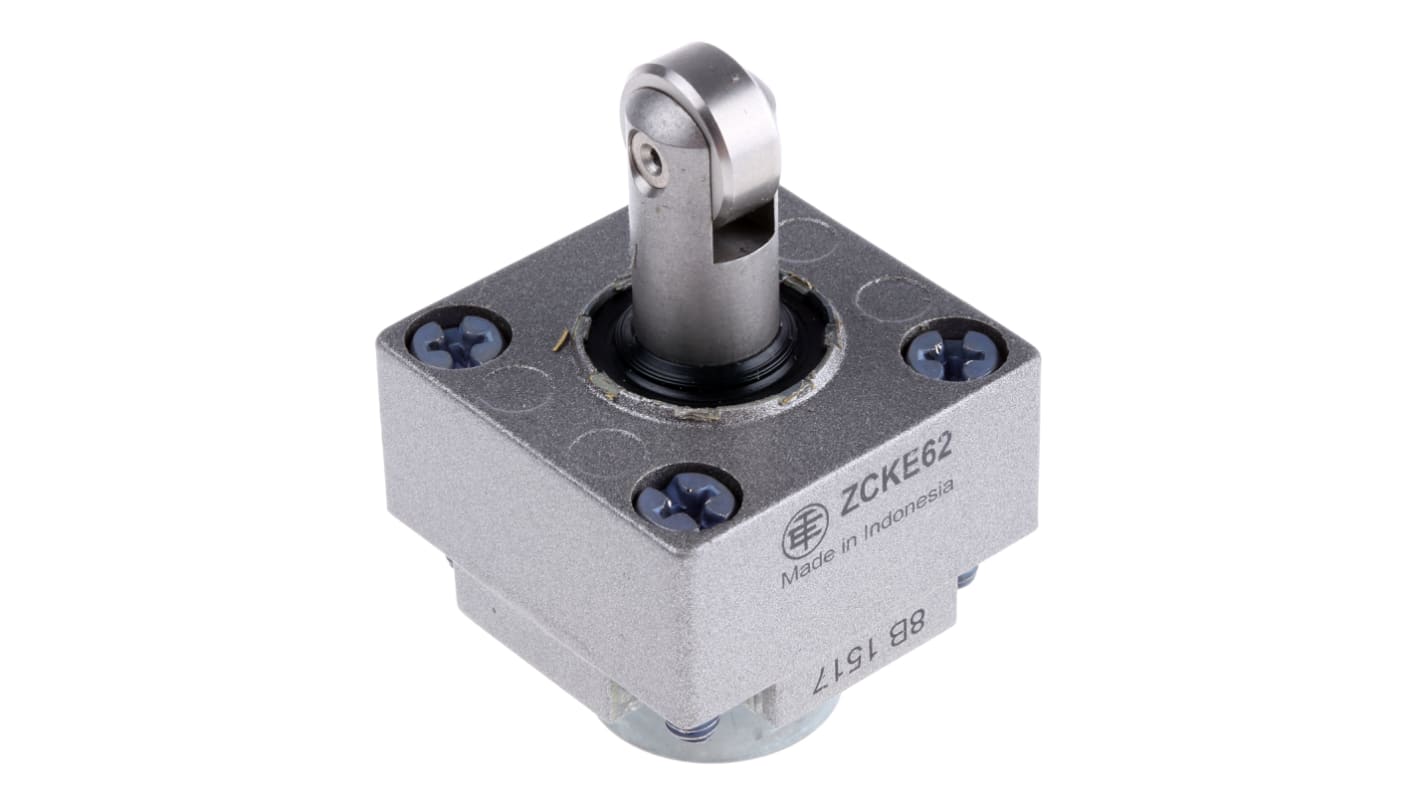

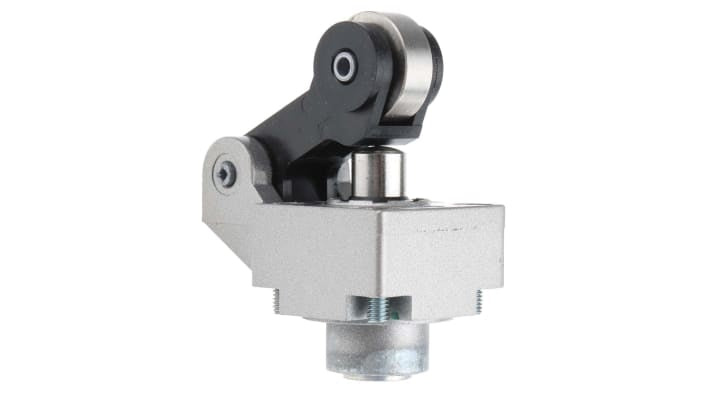

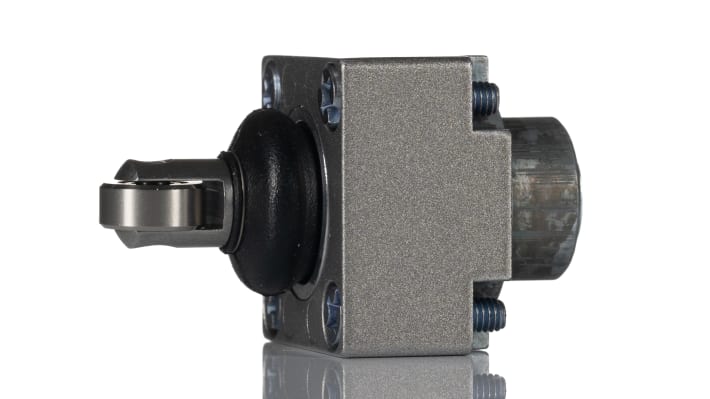

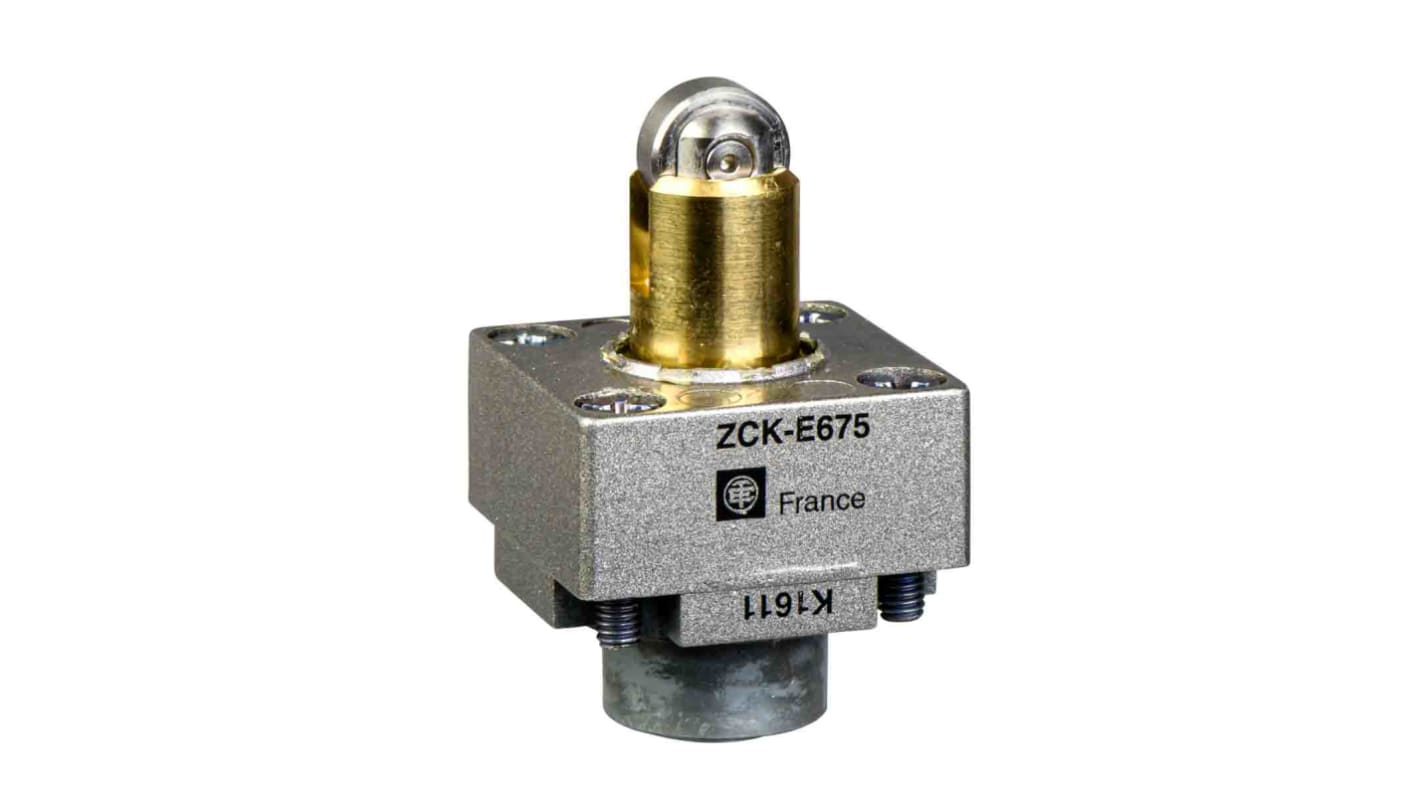

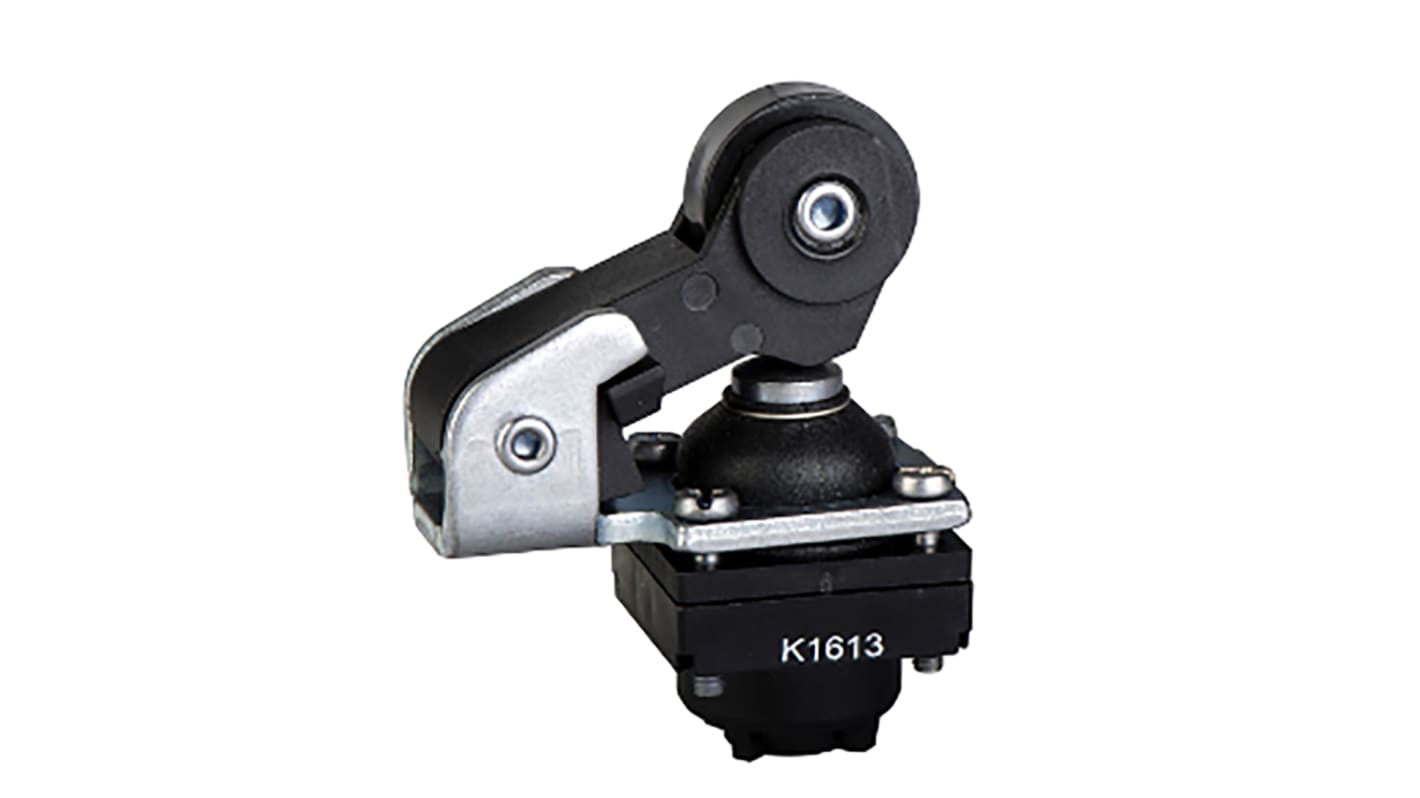

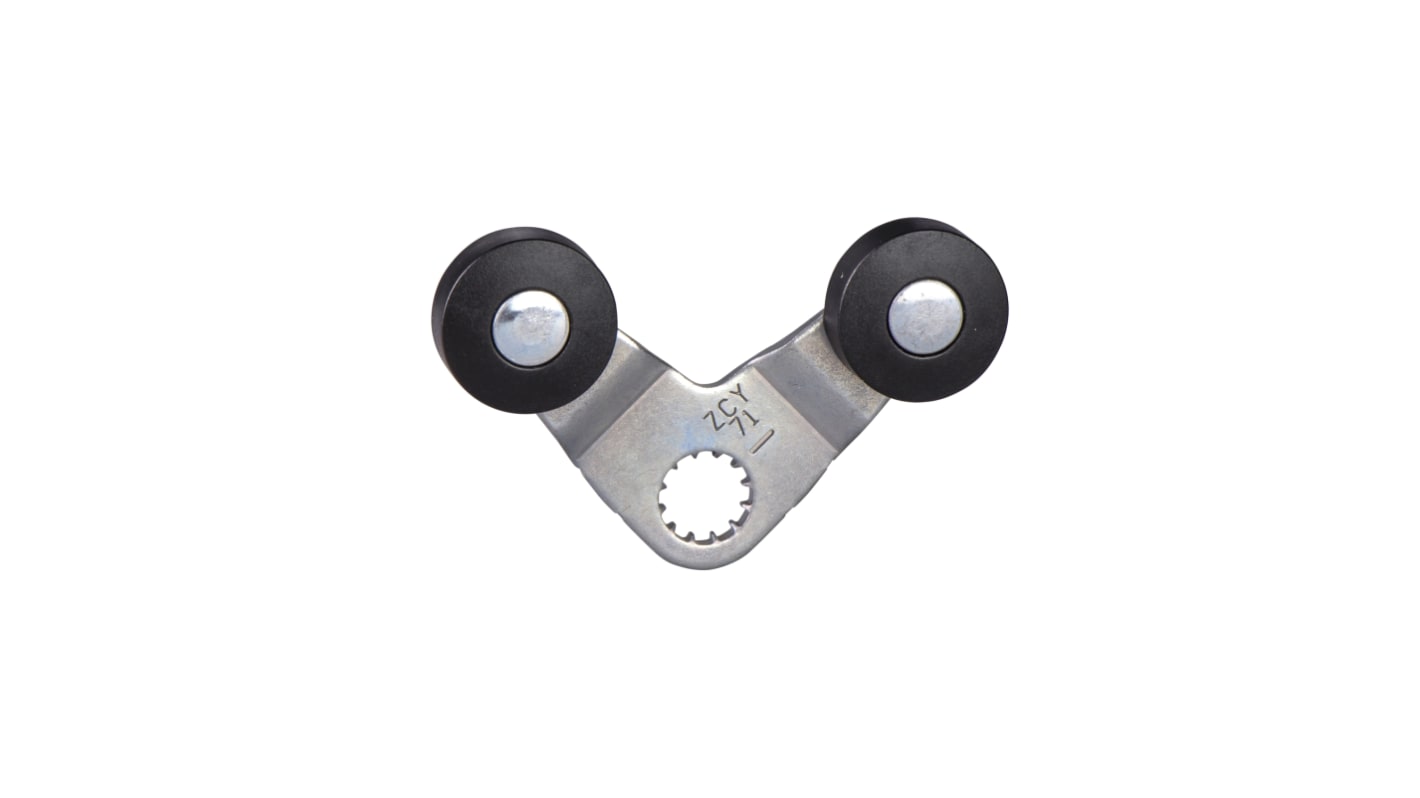

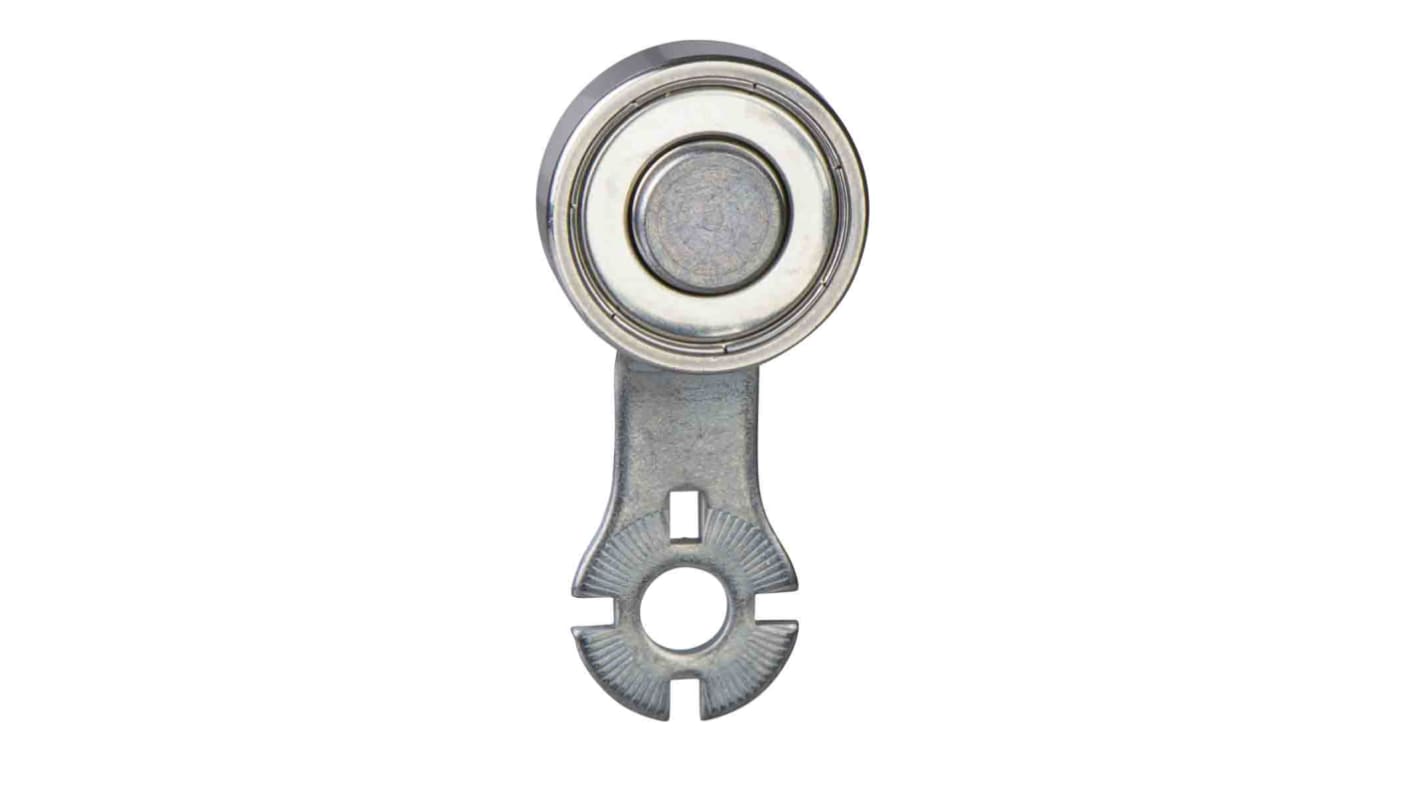

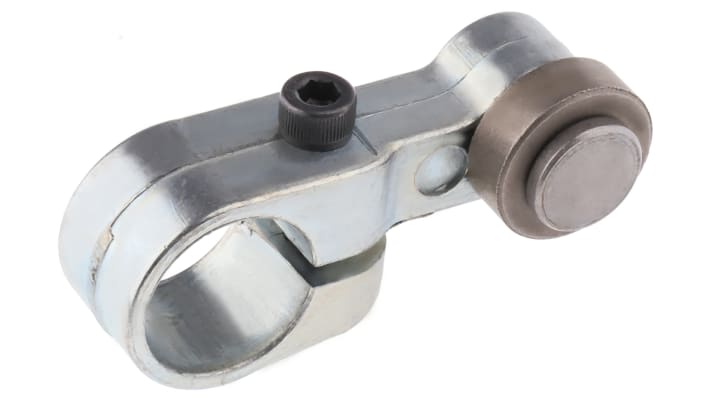

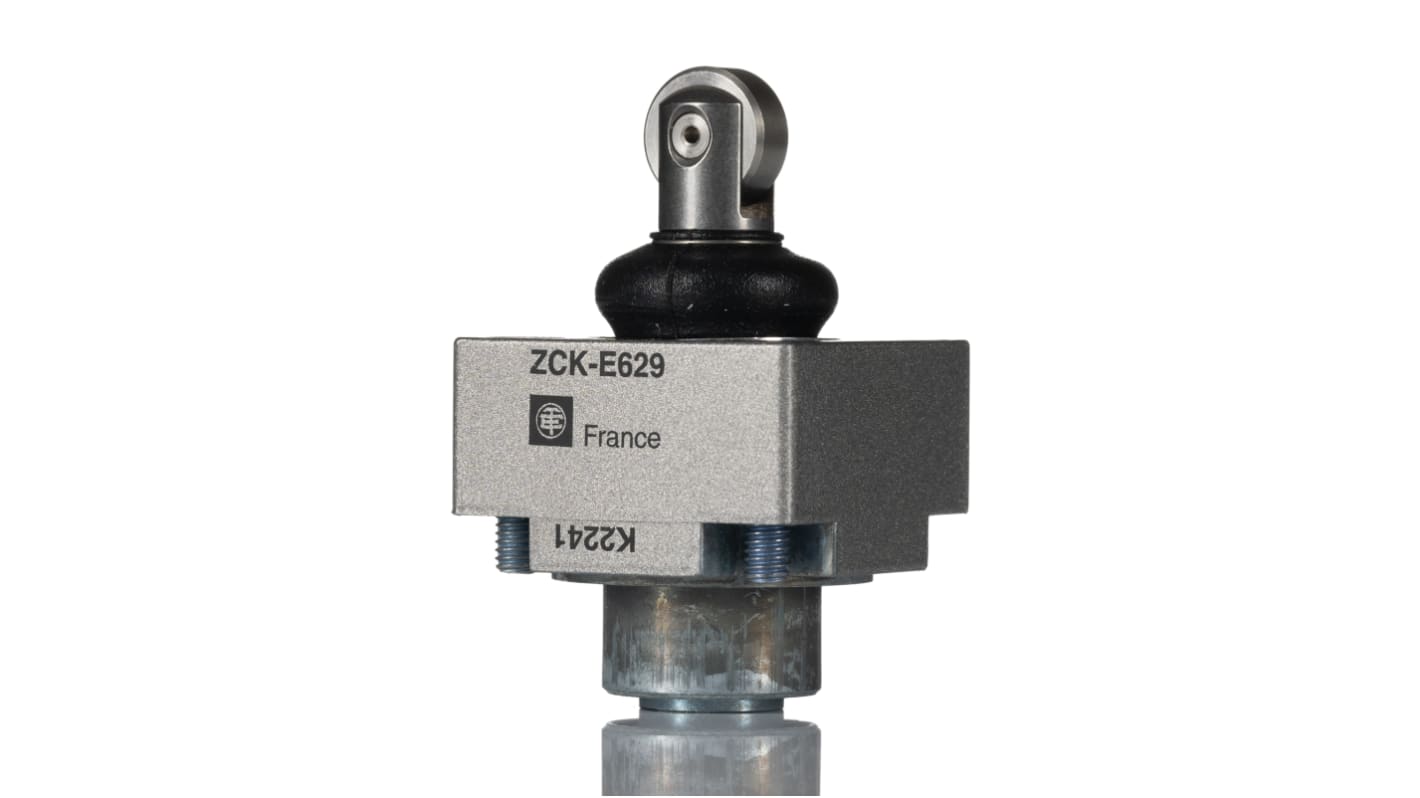

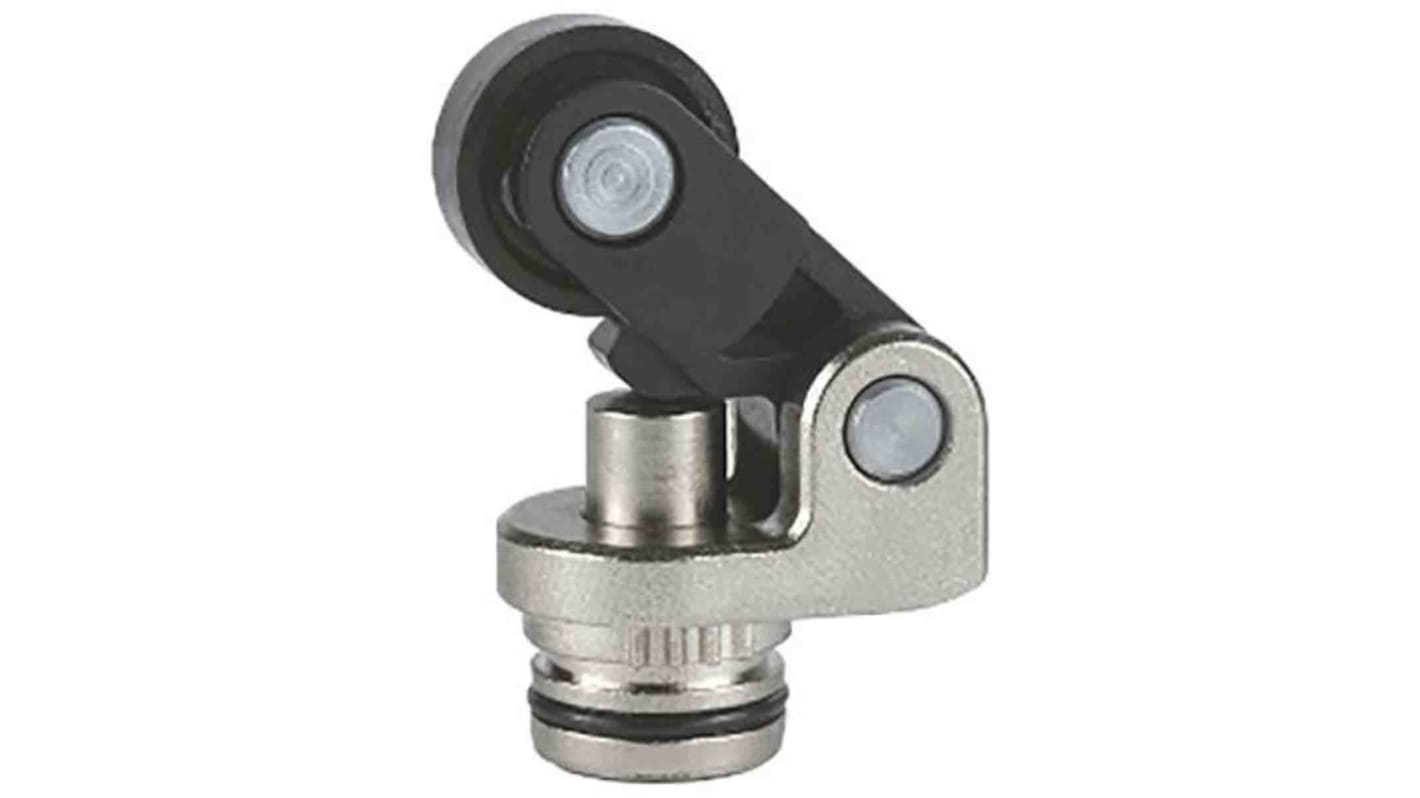

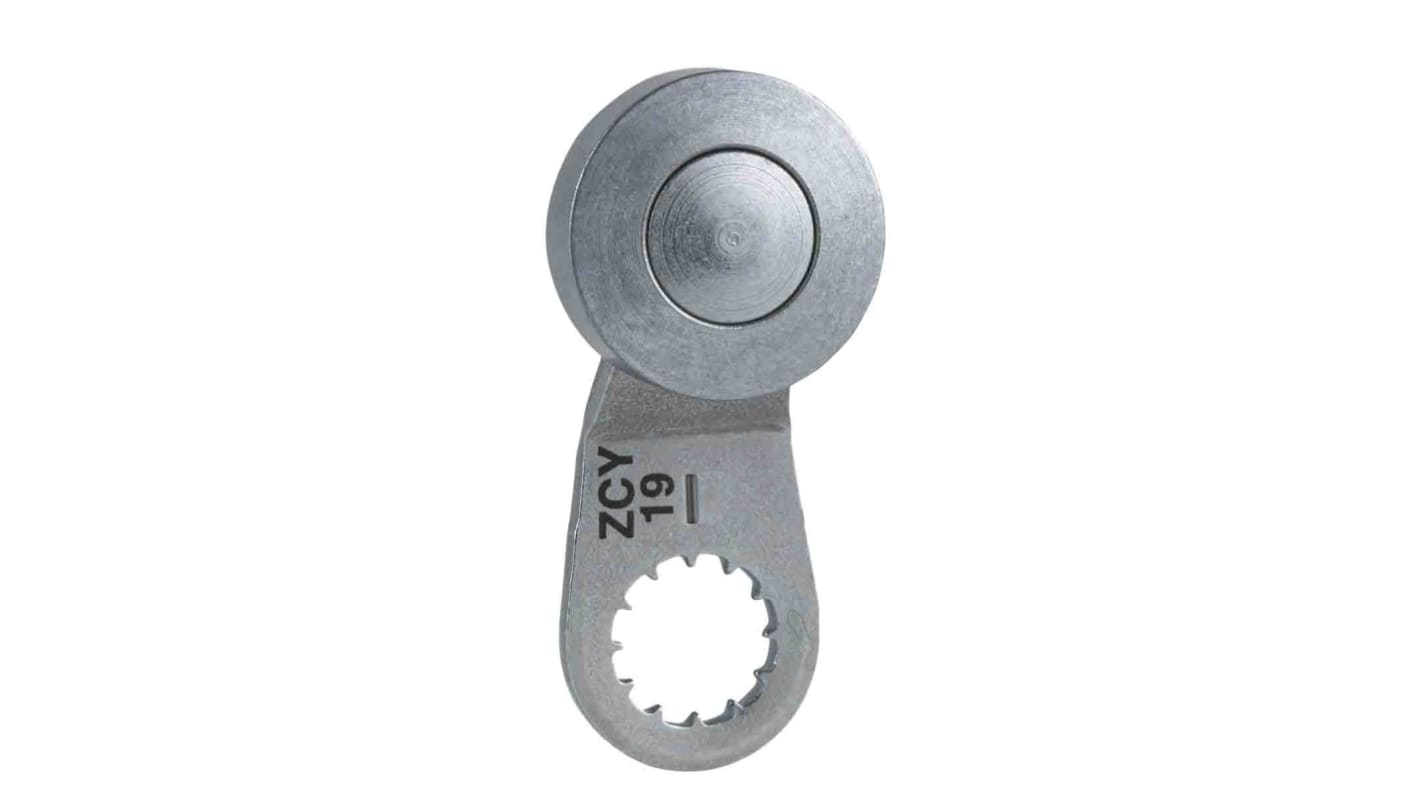

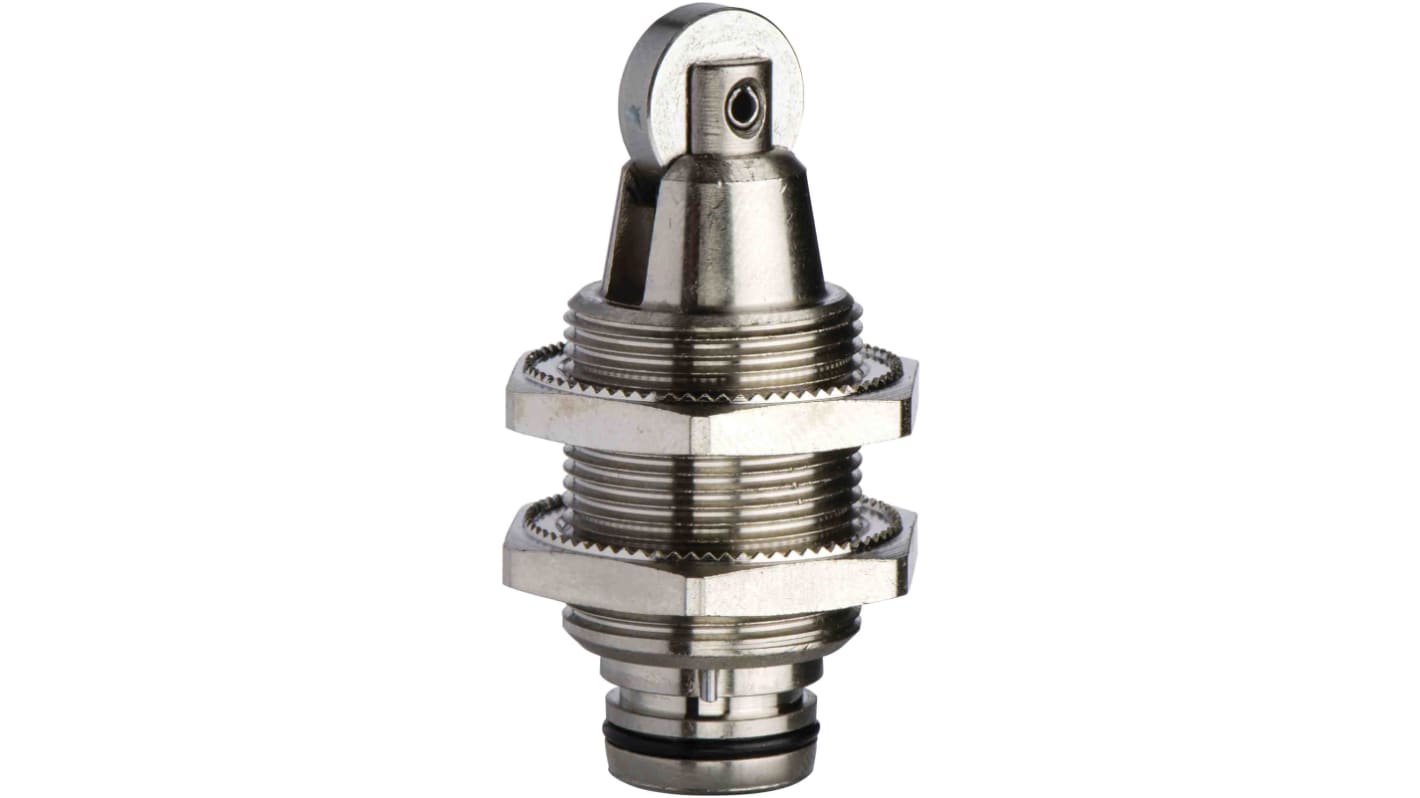

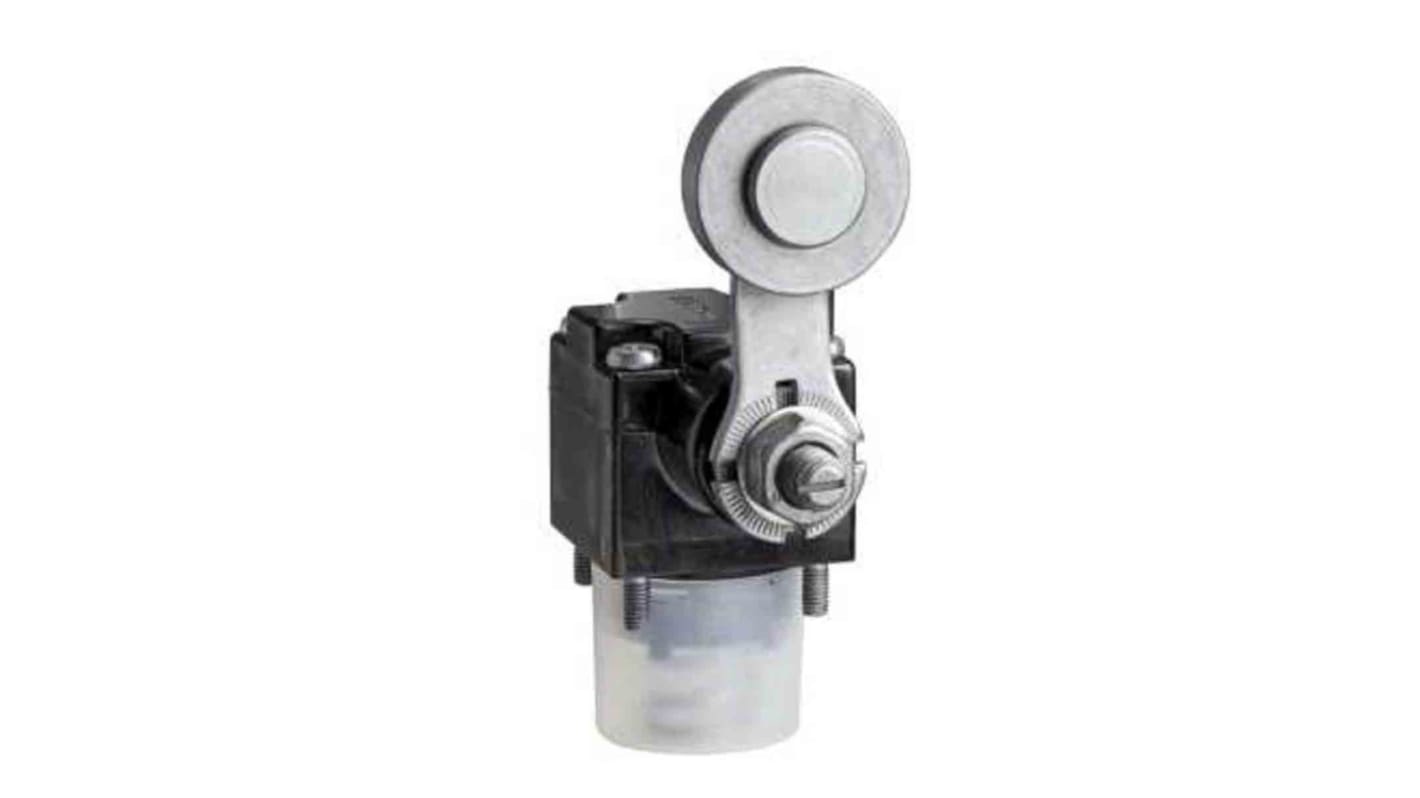

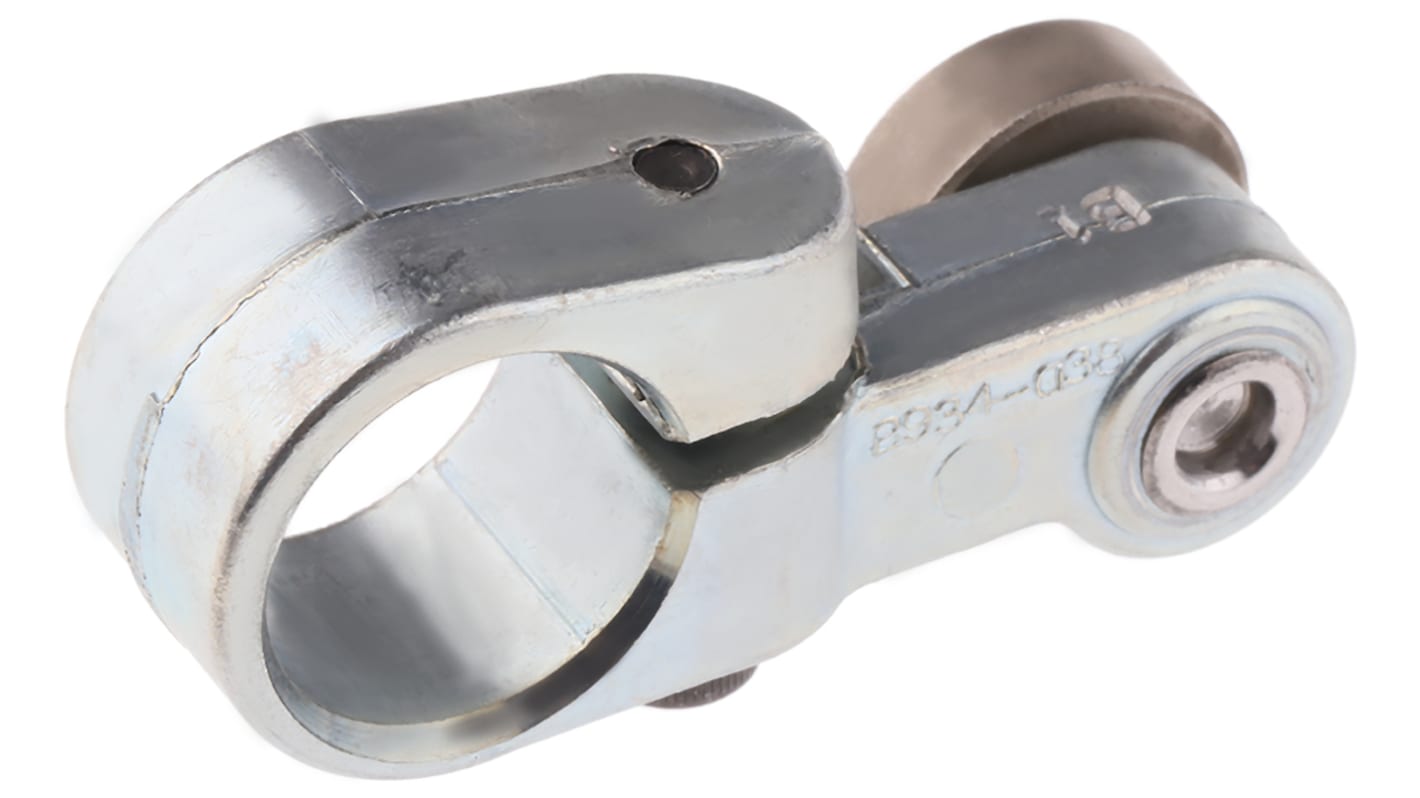

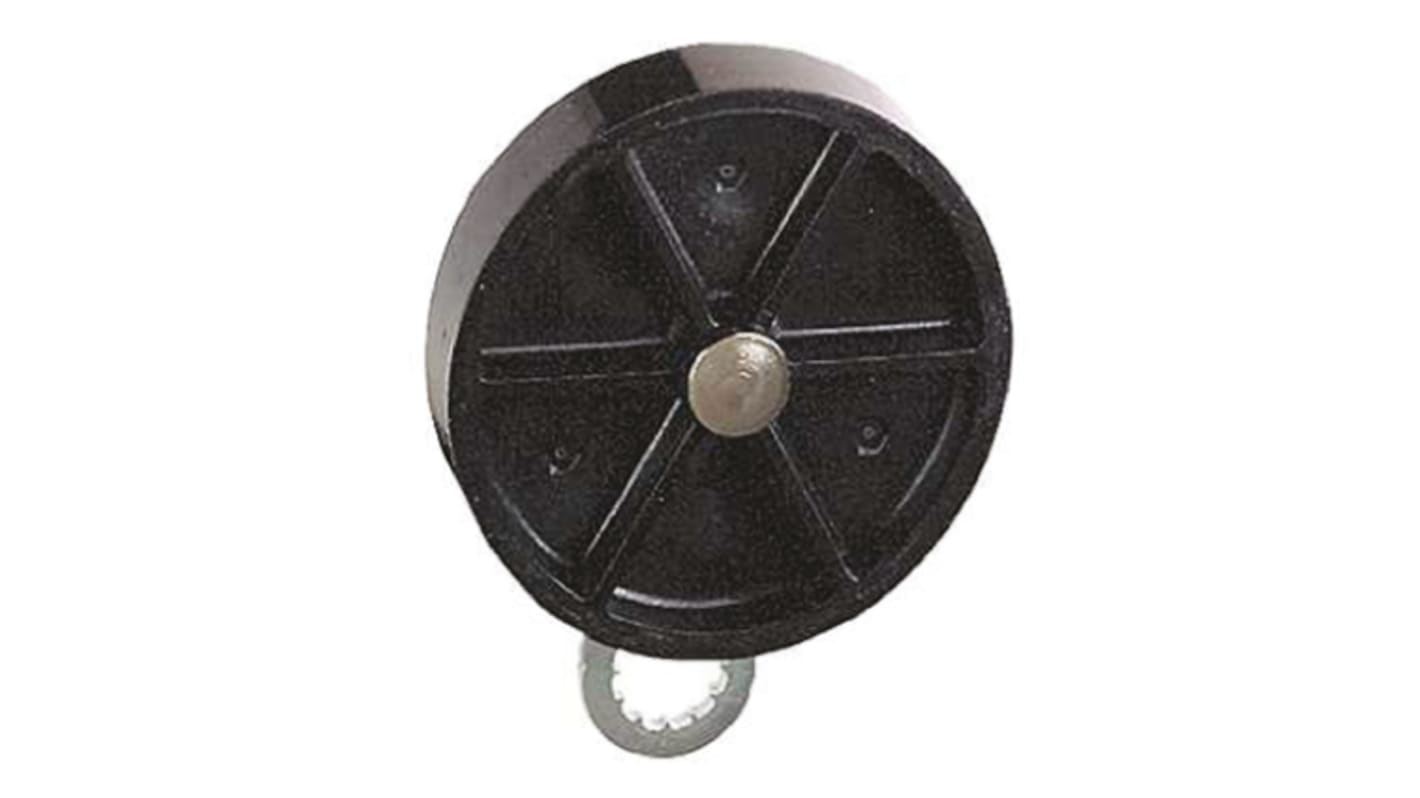

Teste a rullo e a rullo a leva
La testa a rullo è la tipologia più diffusa in applicazioni lineari con approccio frontale. Il rullo riduce l'attrito e l'usura in cicli ad alta frequenza, e la leva smorzatrice consente di assorbire piccole variazioni di traiettoria senza trasmettere sollecitazioni eccessive all'organo di commutazione. Le varianti con rullo laterale o con doppio rullo si usano invece dove l'approccio avviene con componente di forza laterale significativa. Per impianti con cicli di manovra elevati, è fondamentale verificare che il rullo sia in materiale compatibile con le condizioni ambientali: acciaio inox in presenza di umidità, materiale termoplastico ad alta resistenza in ambienti con agenti chimici.

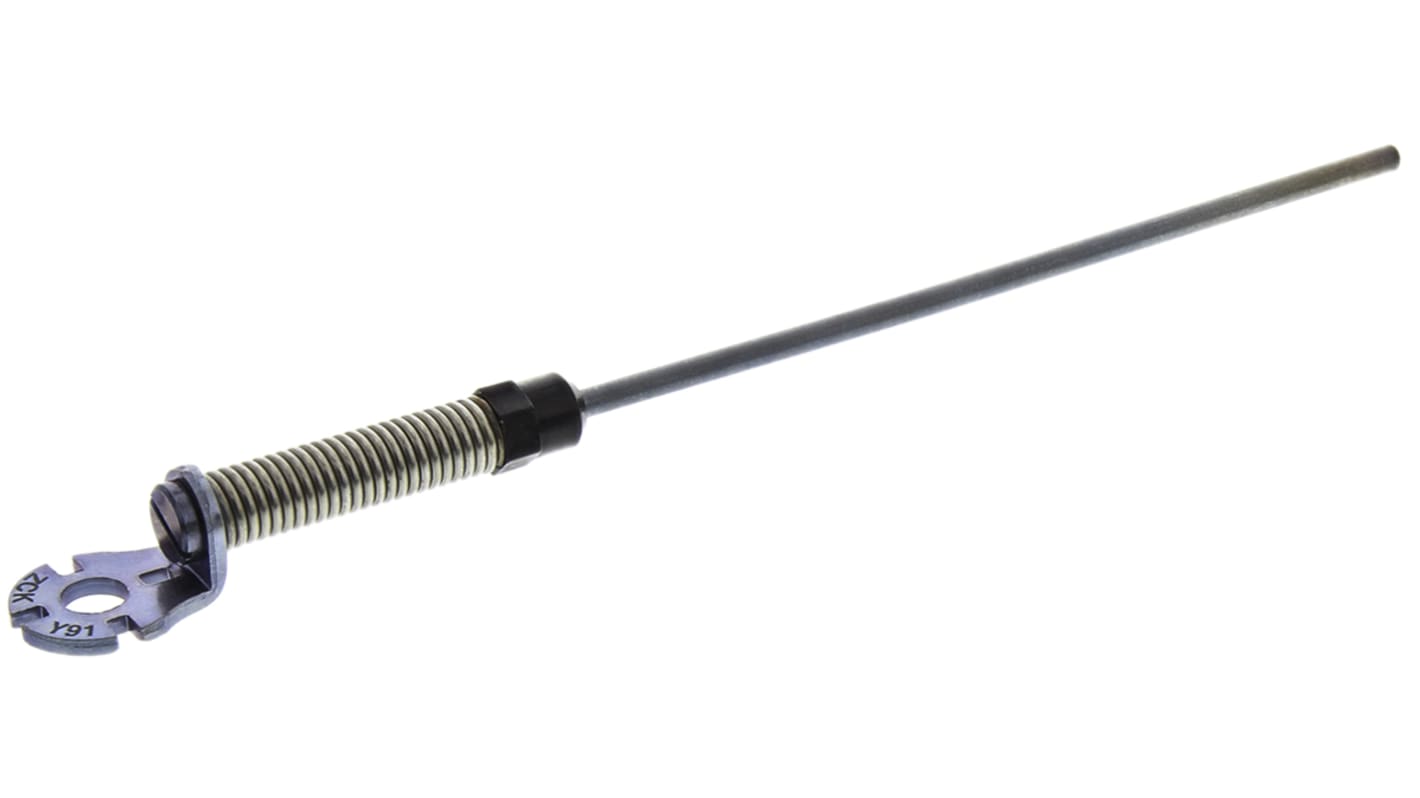

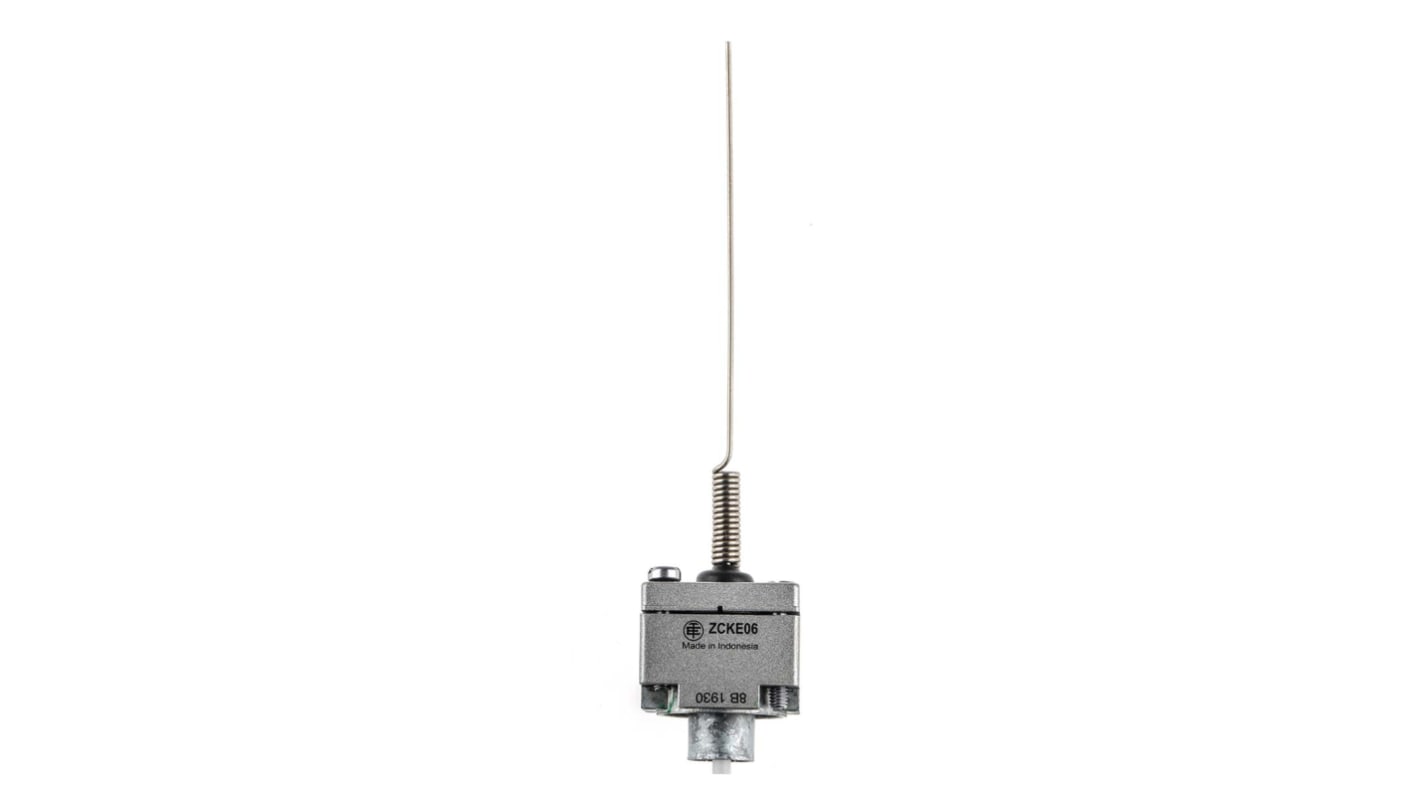

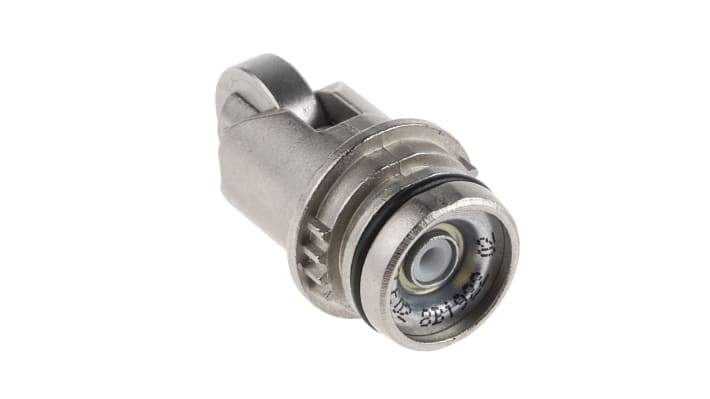

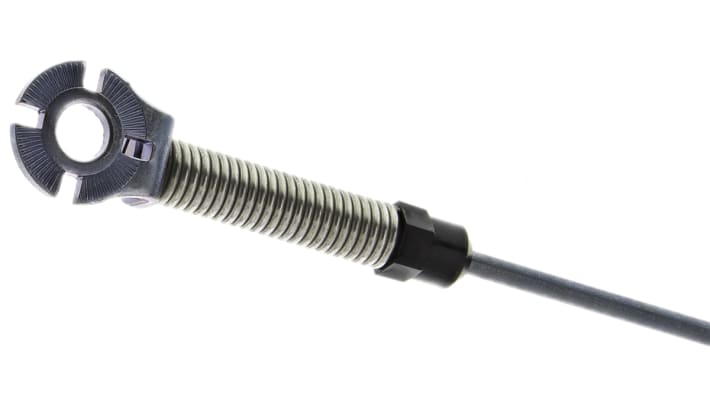

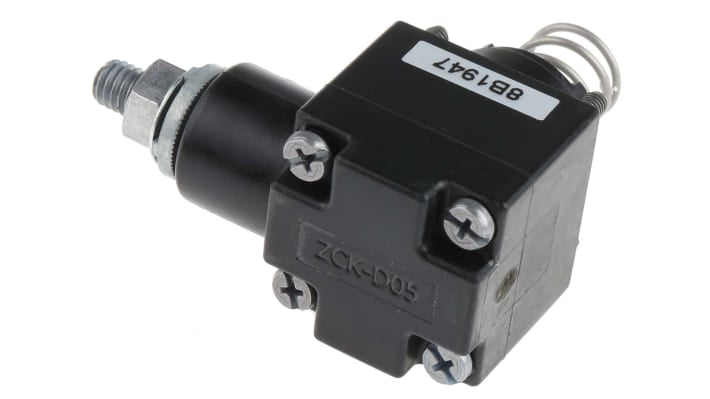

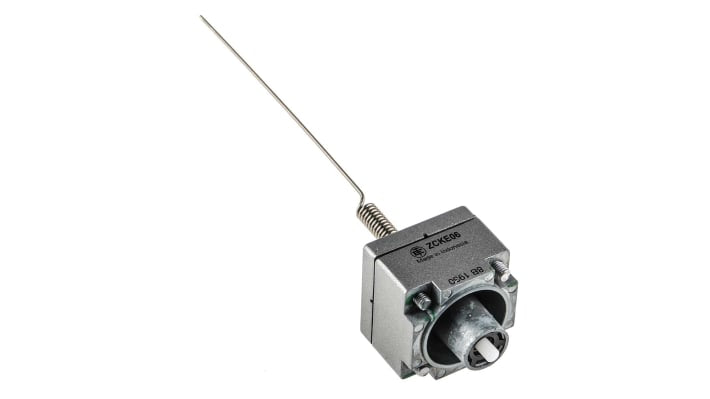

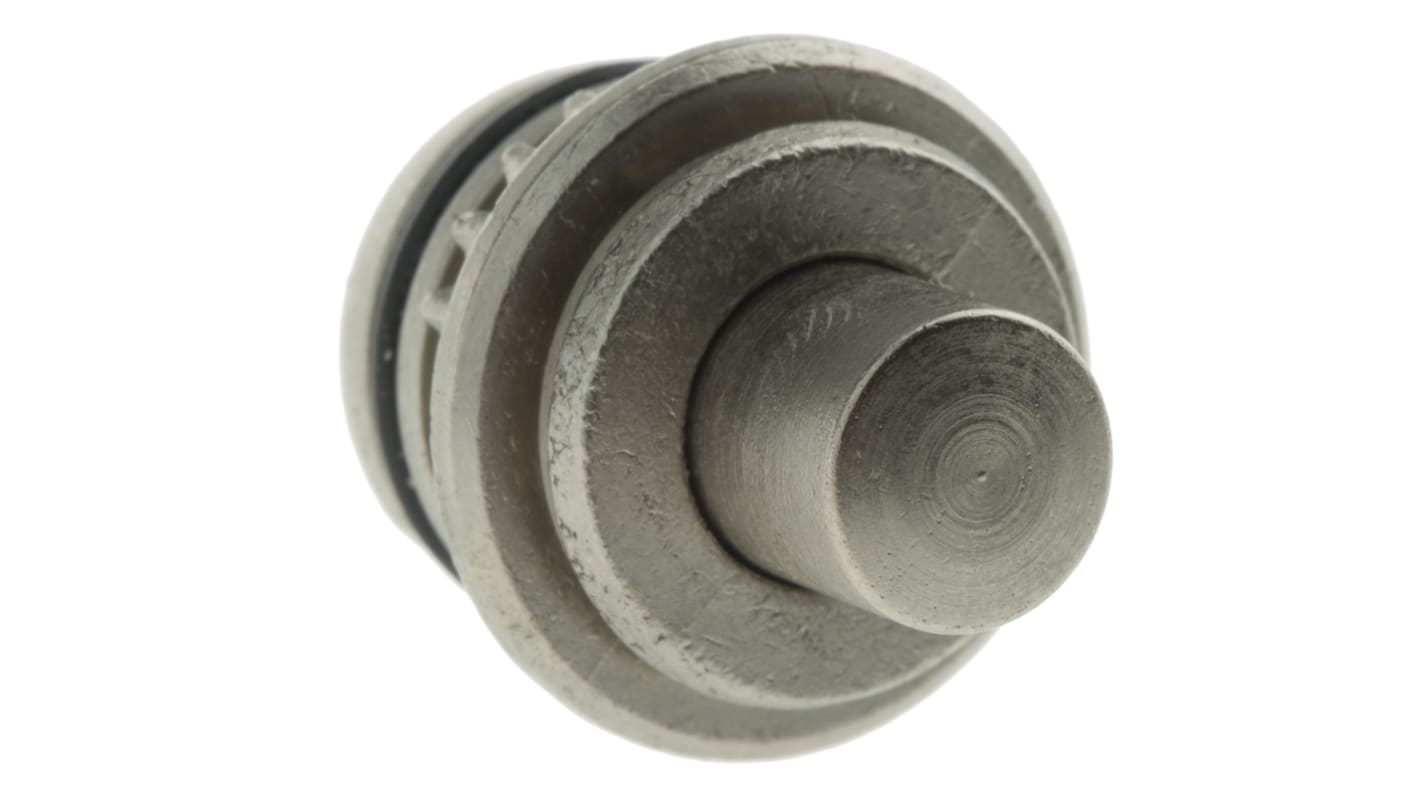

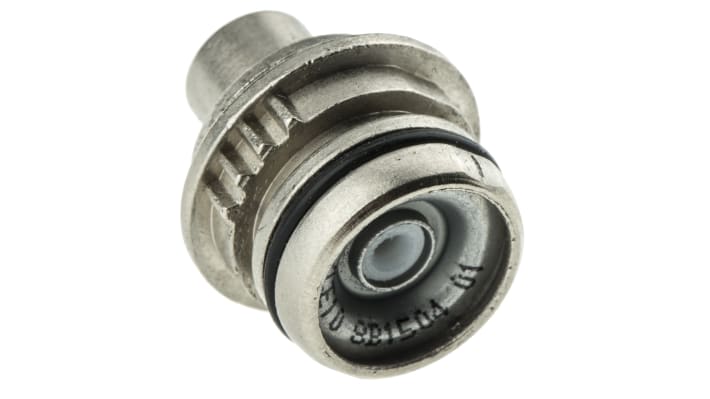

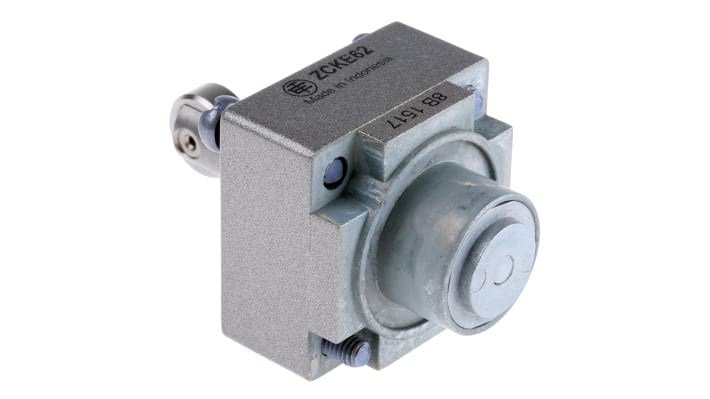

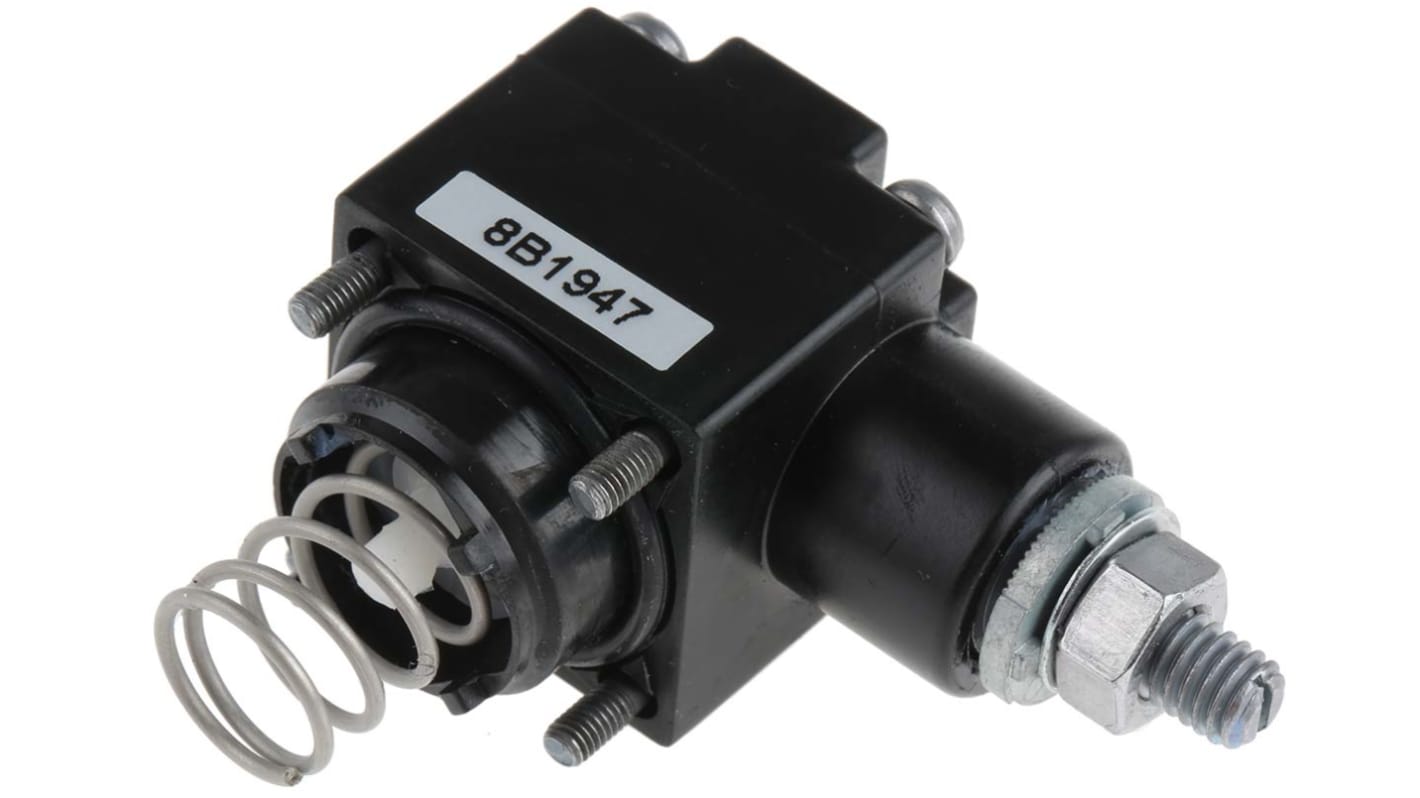

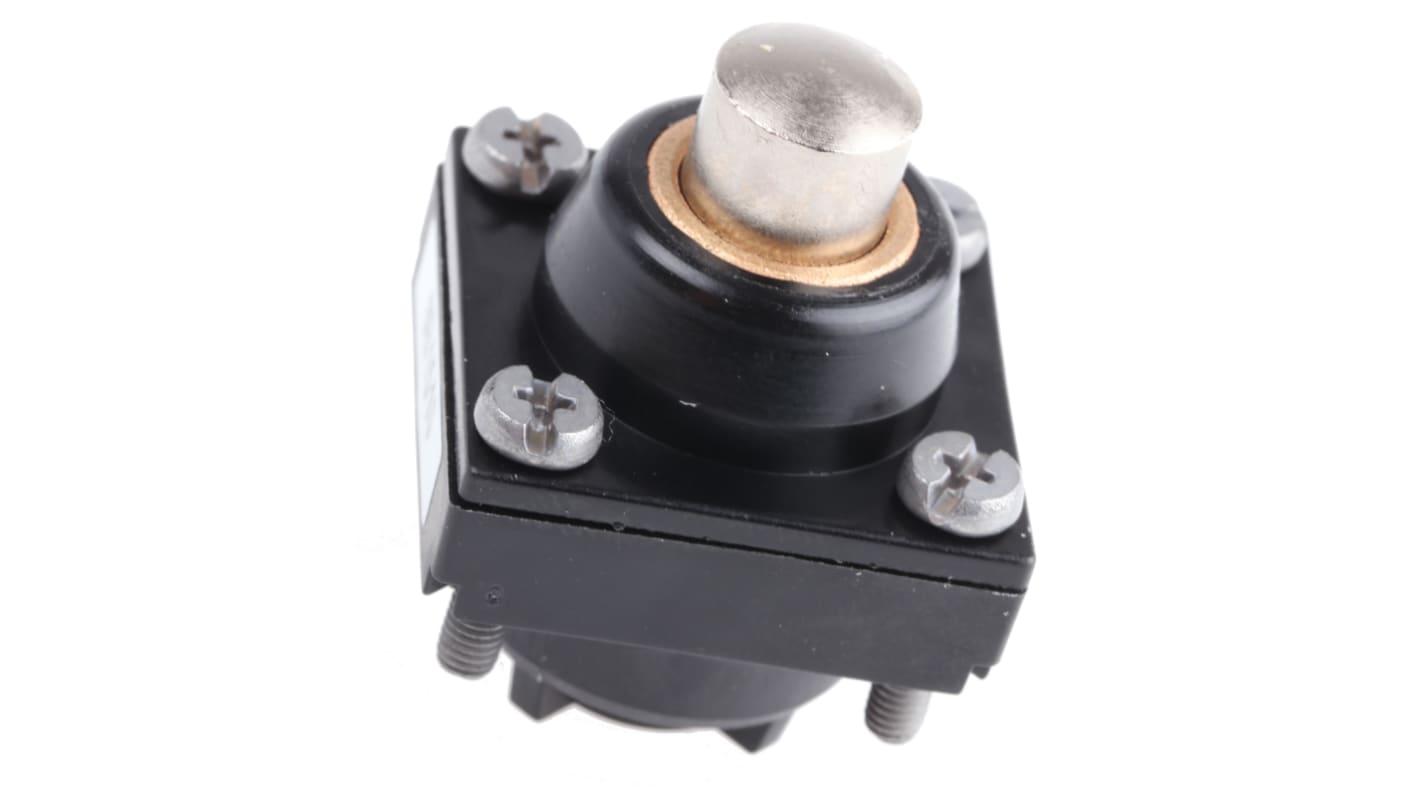

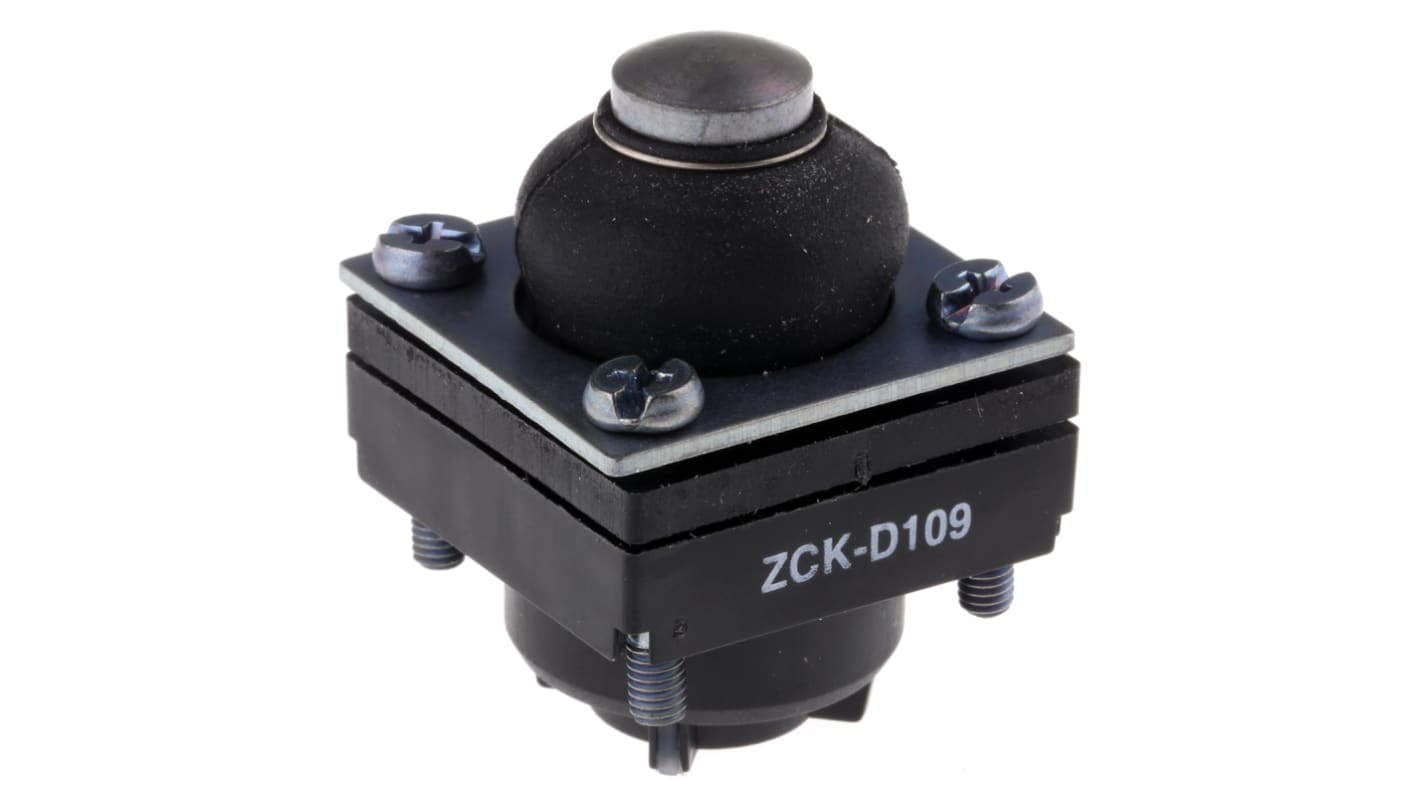

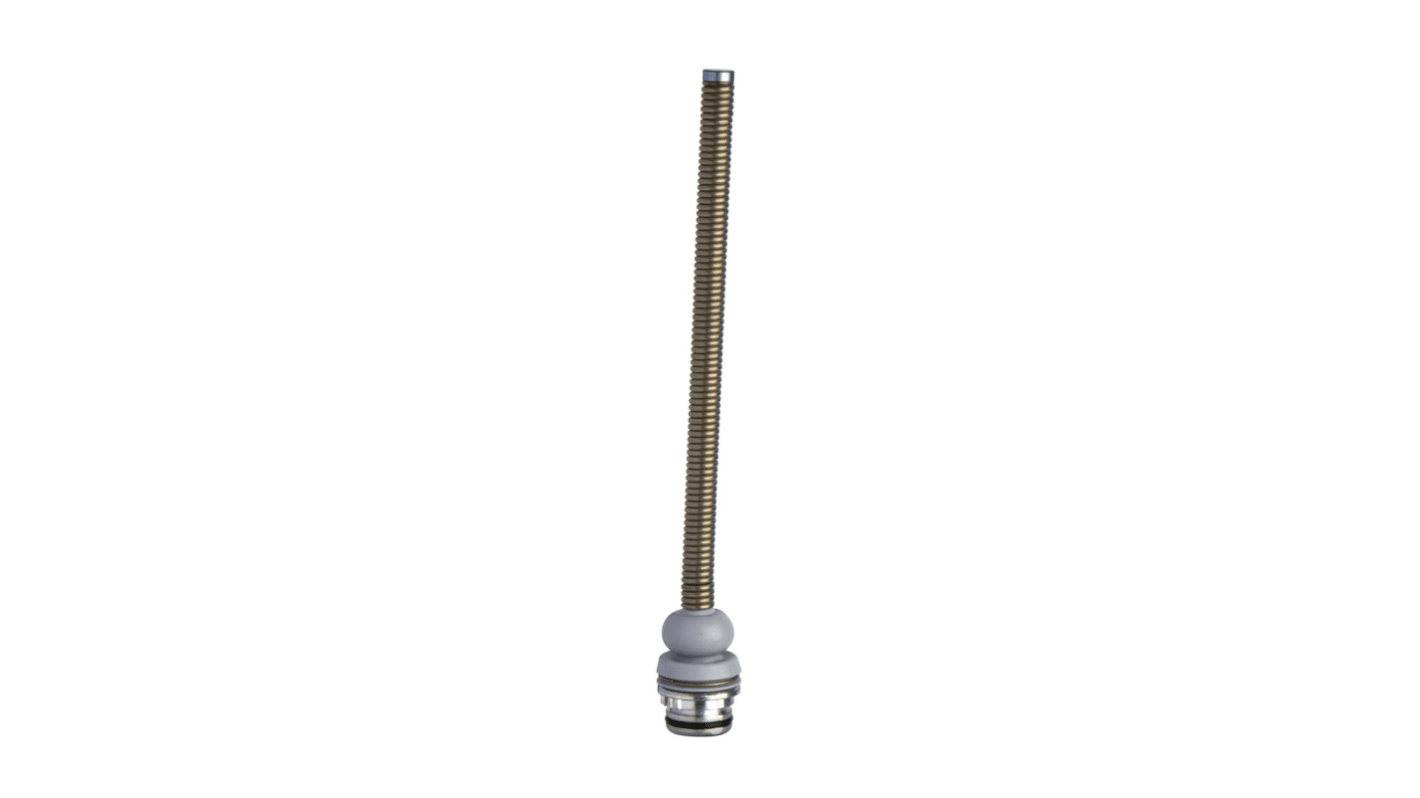

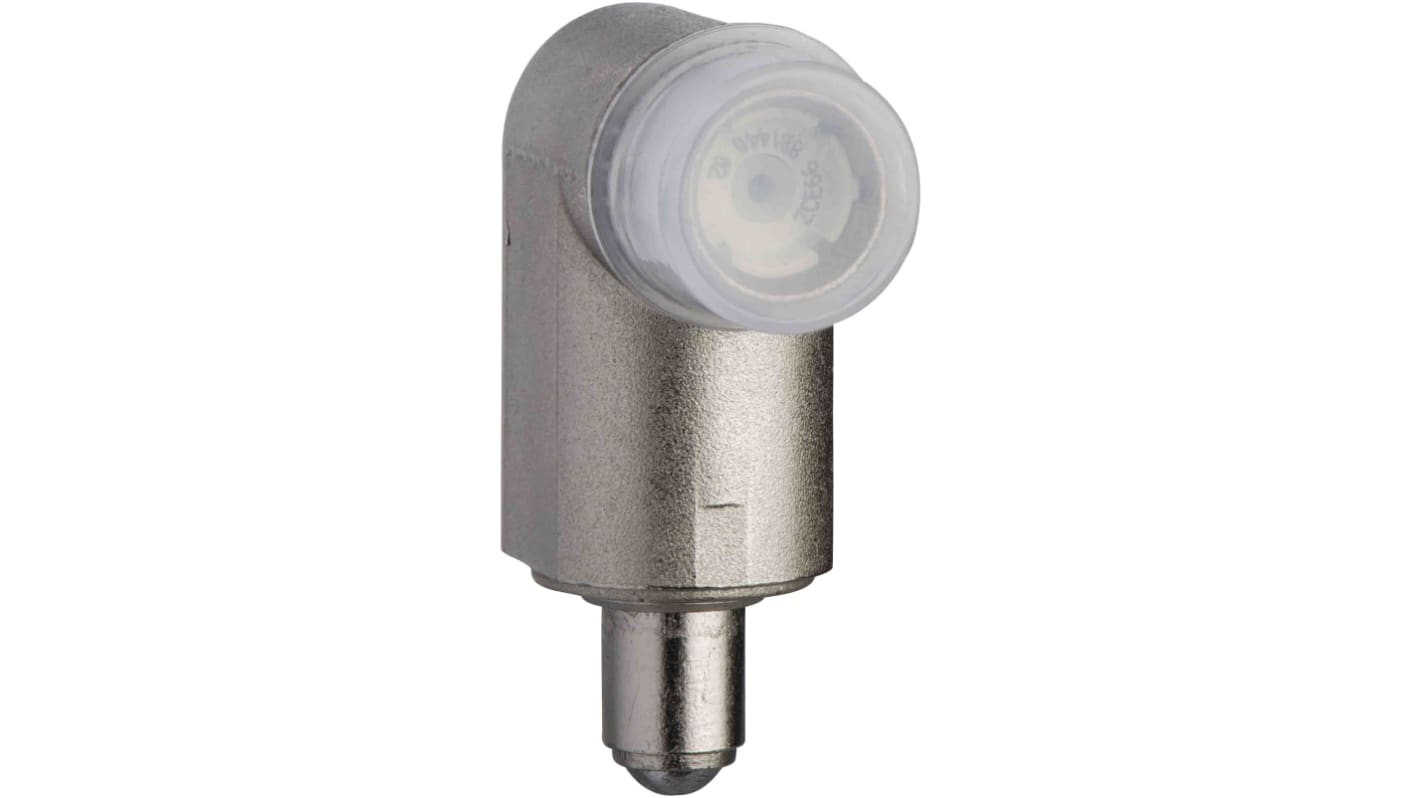

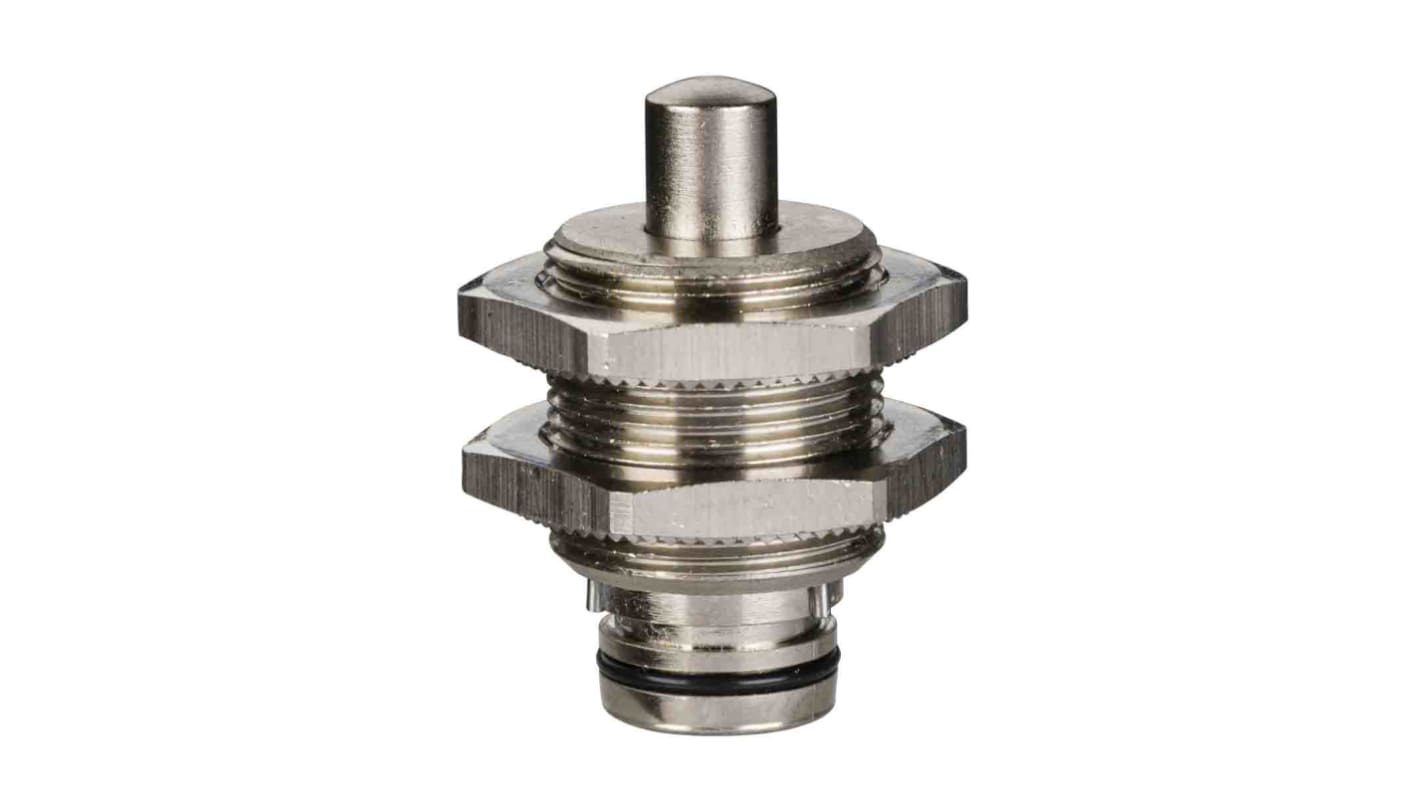

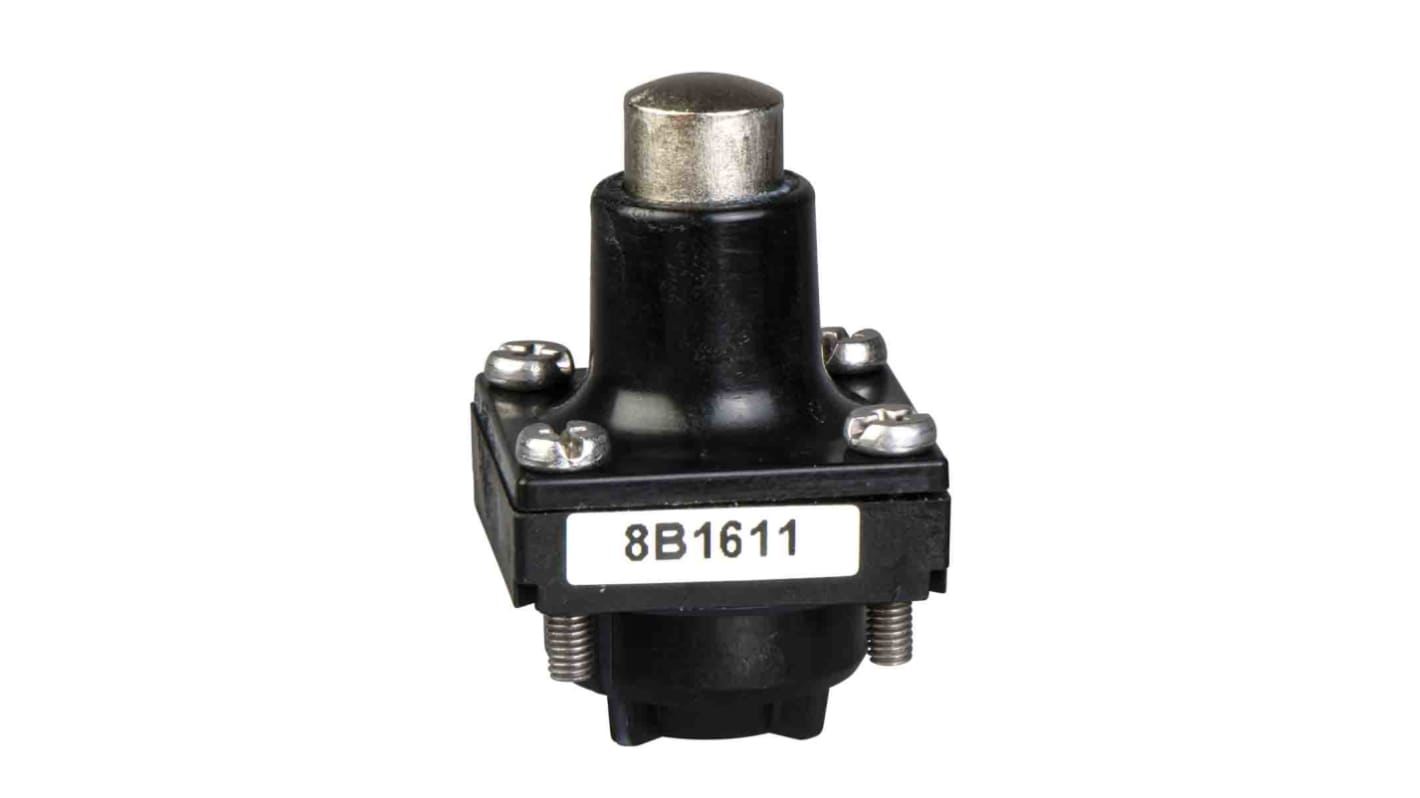

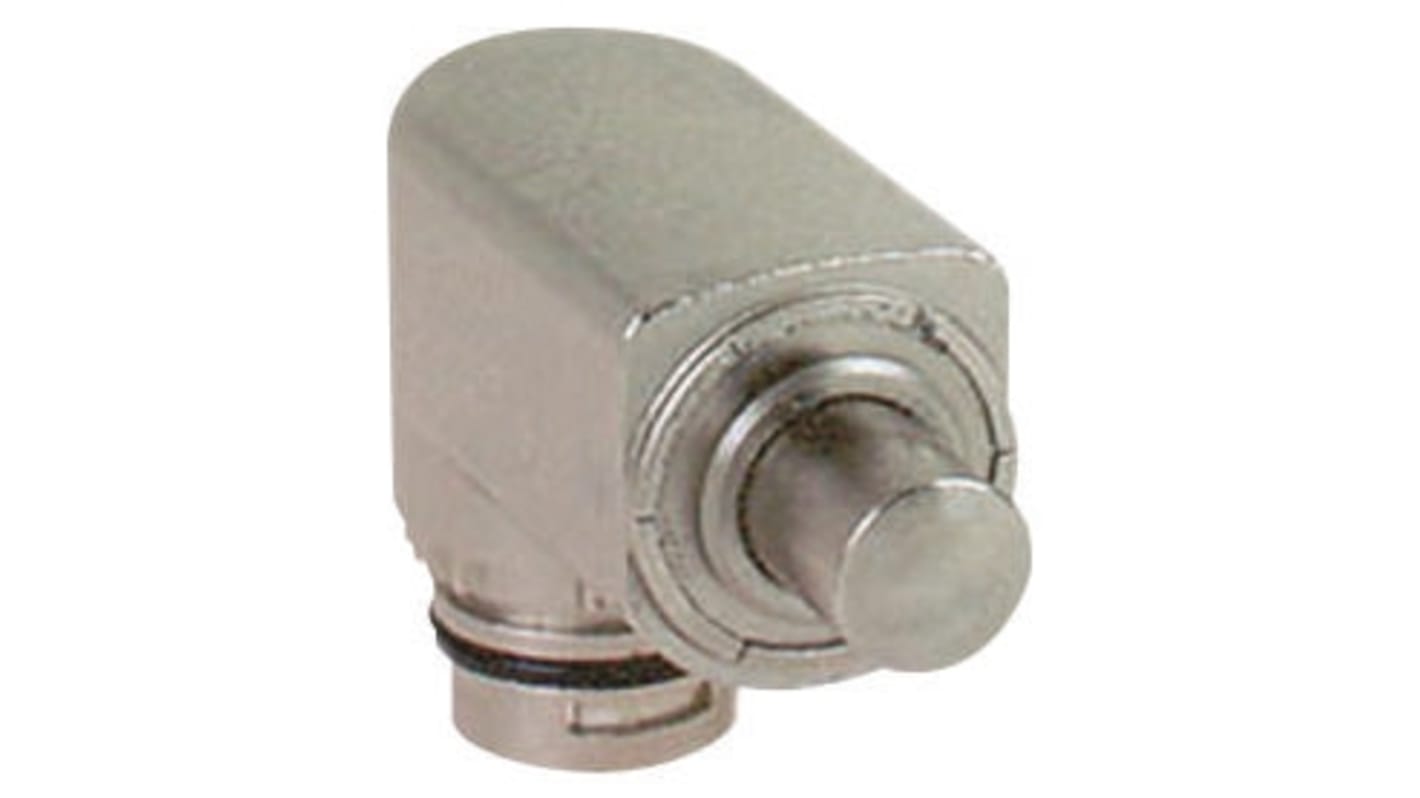

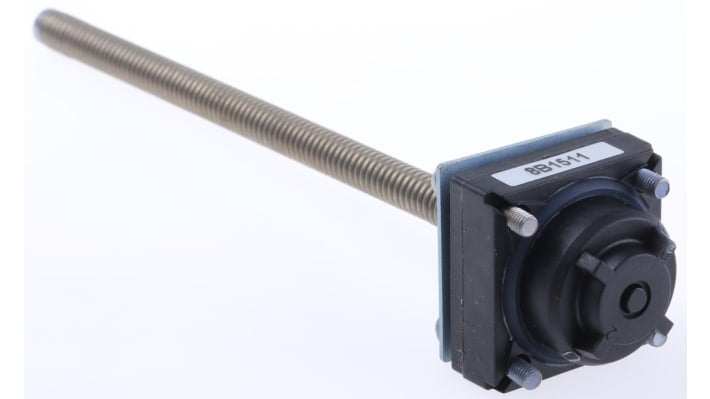

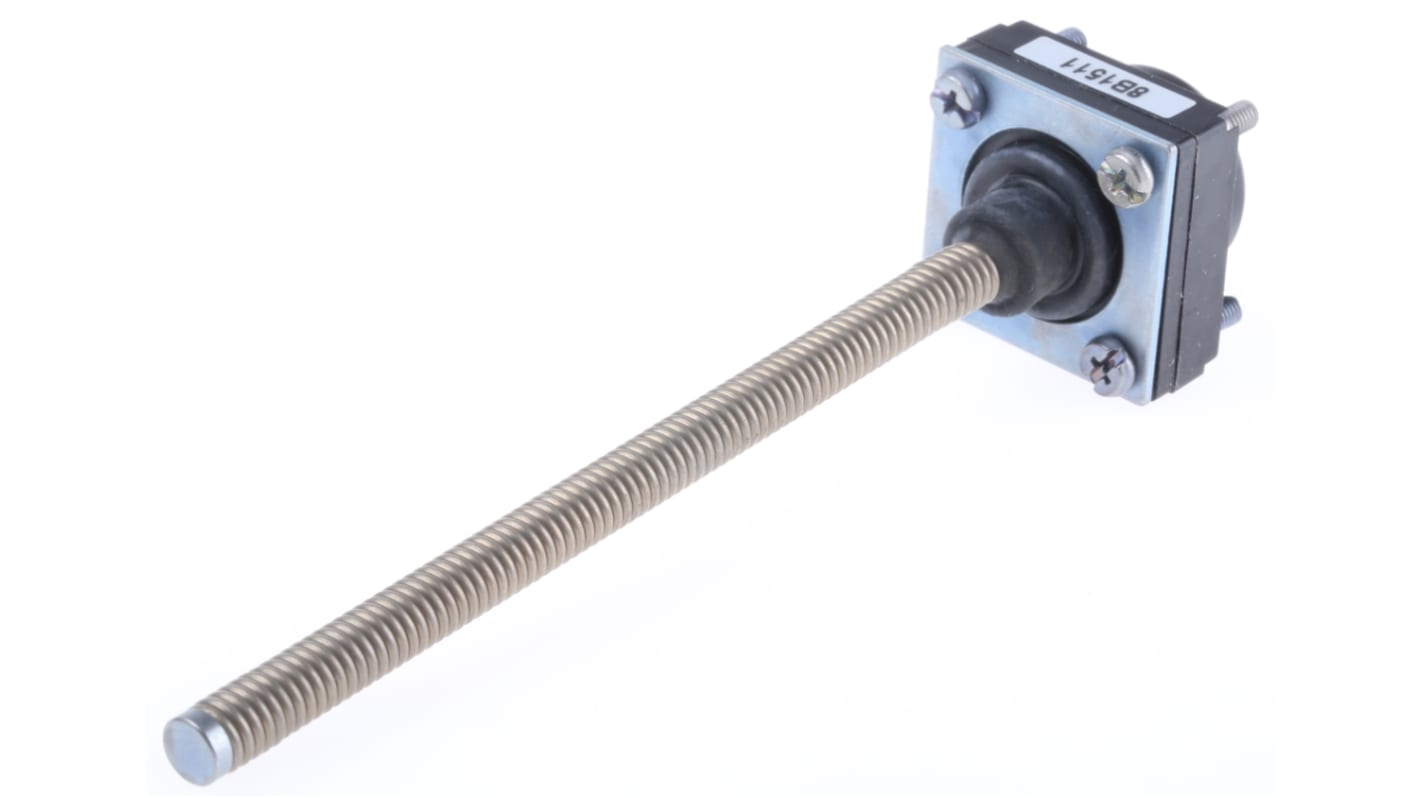

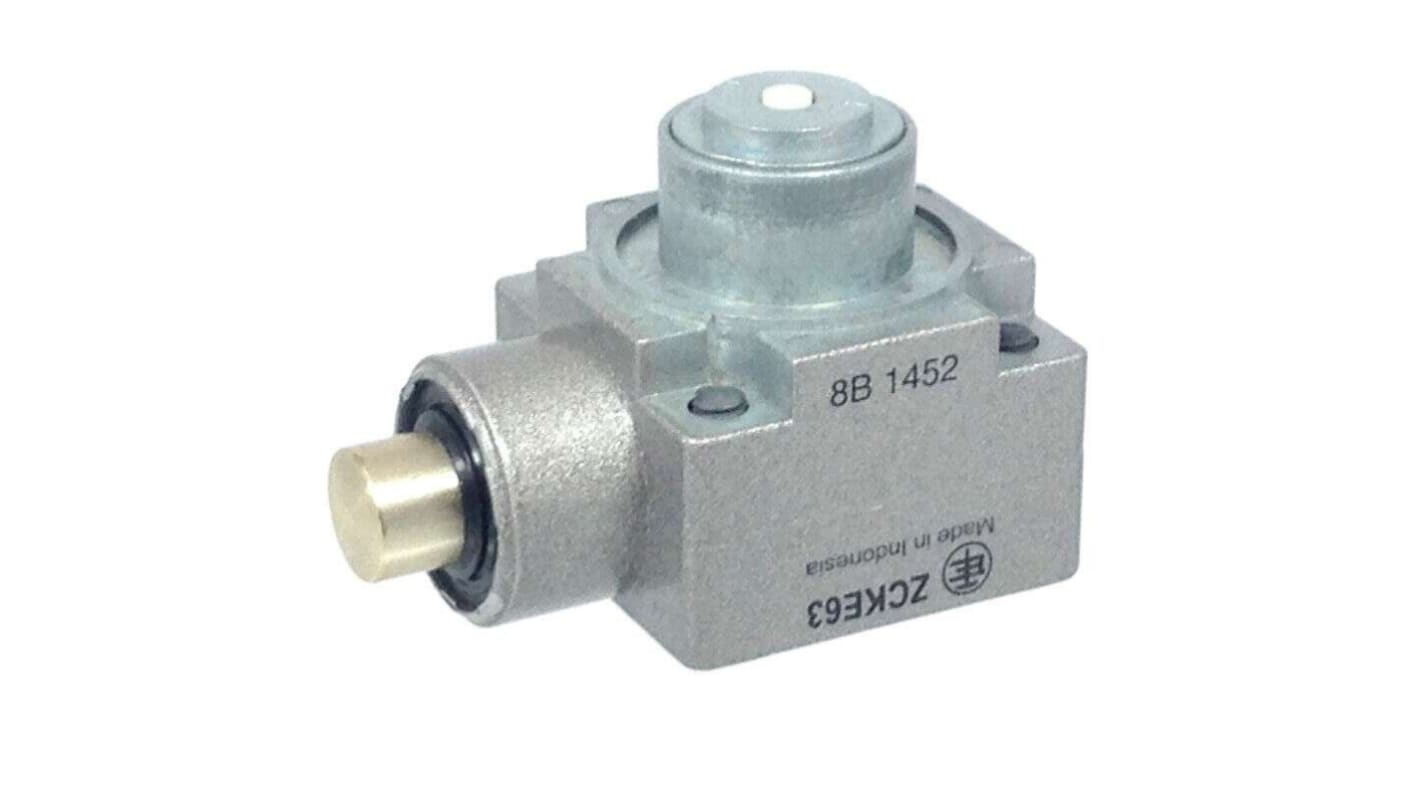

Teste a stilo, a pistone e a funicella
Le teste a stilo e a pistone vengono scelte quando lo spazio disponibile per l'azionamento è ridotto o quando è richiesta una commutazione precisa con corsa minima. Sono comuni su assi di posizionamento, macchine utensili e impianti di assemblaggio dove la ripetibilità del punto di commutazione è un requisito critico. La testa a funicella, invece, permette l'azionamento da direzioni multiple o in condizioni in cui il contatto diretto con la camma non è praticabile: si utilizza frequentemente su porte e sportelli di macchine, o su sistemi di trasporto con traiettorie non rigide. Per queste ultime, il tensionamento della funicella è parte integrante della messa a punto del finecorsa, ed è opportuno verificare la disponibilità degli accessori dedicati nella sezione componenti tensionamento cavi.

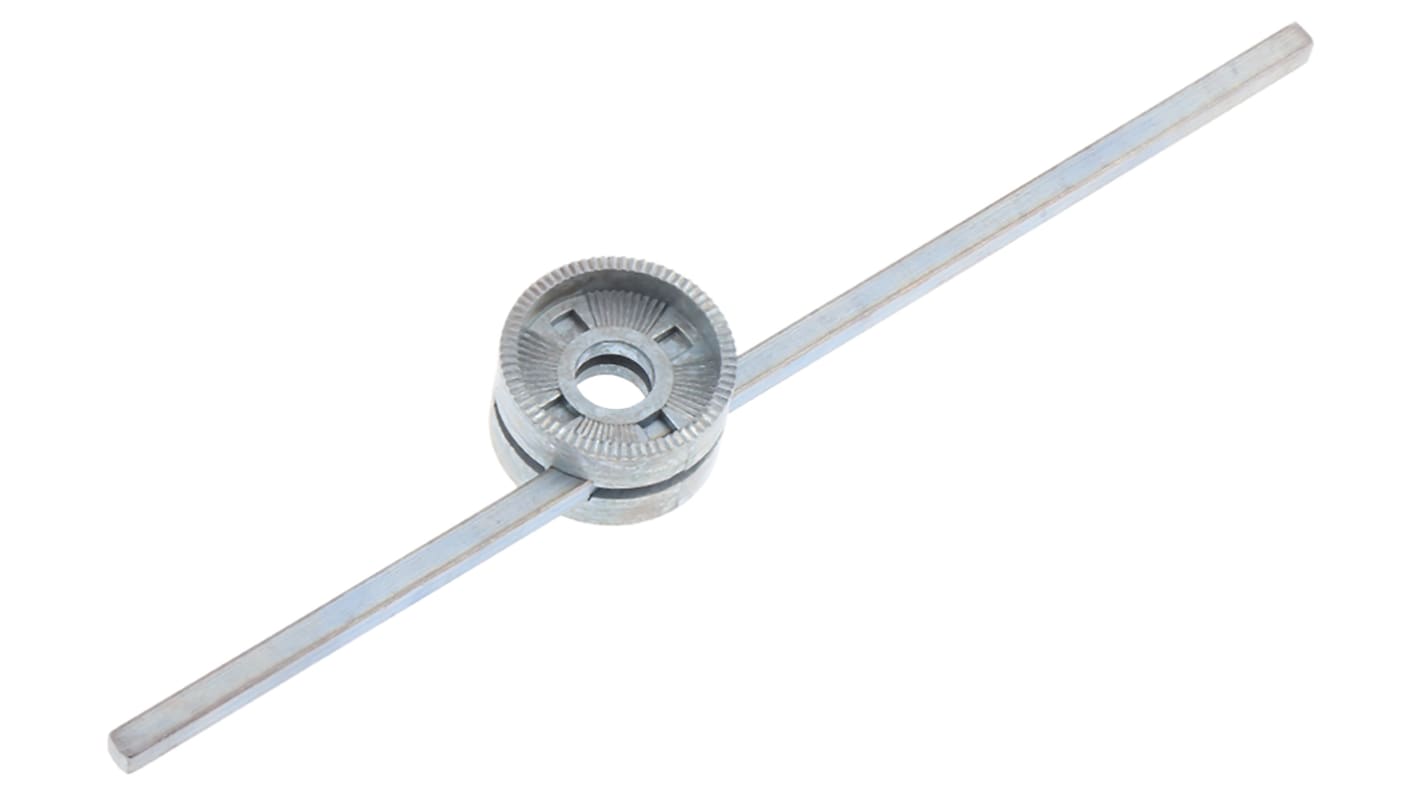

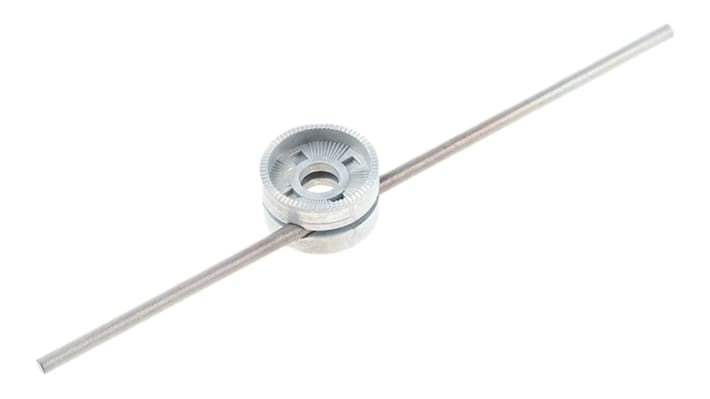

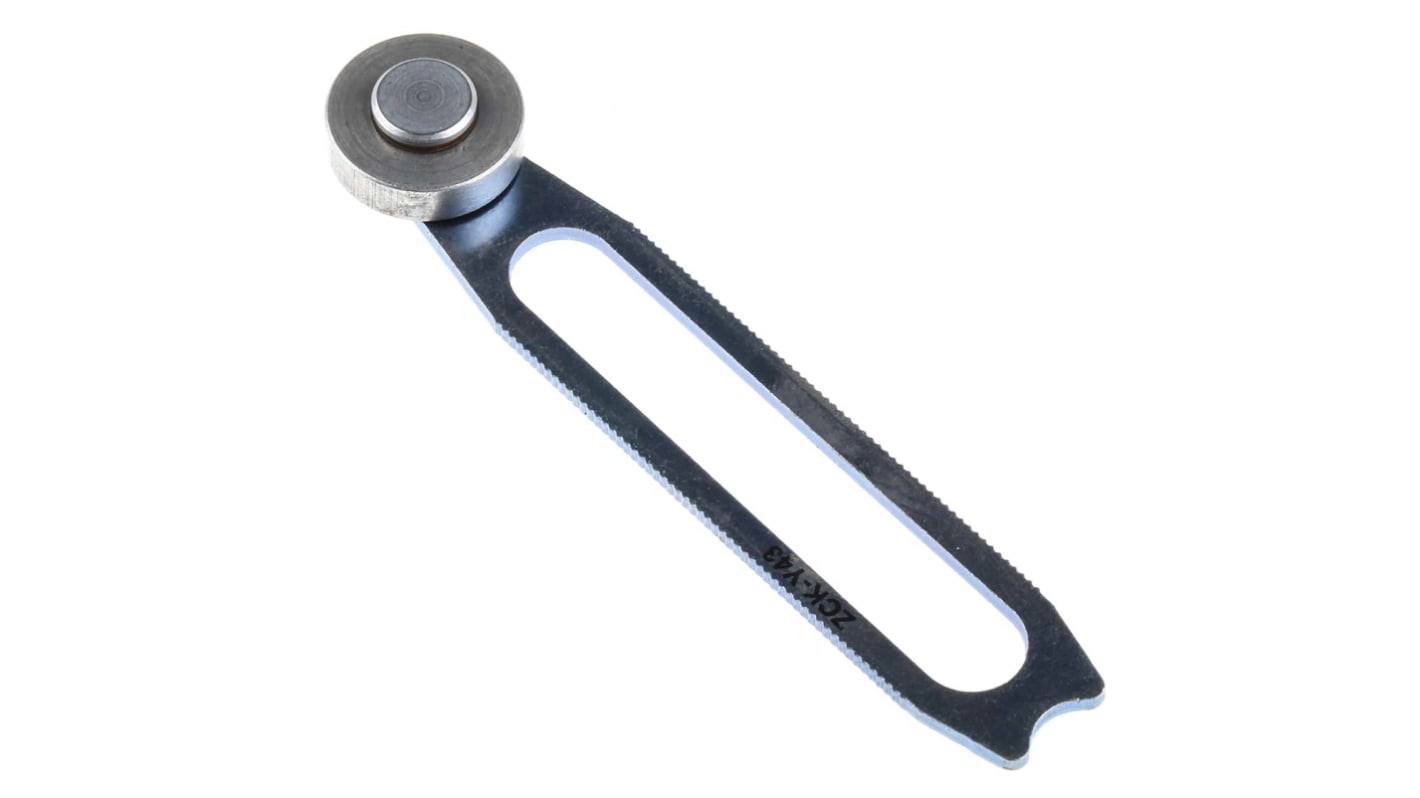

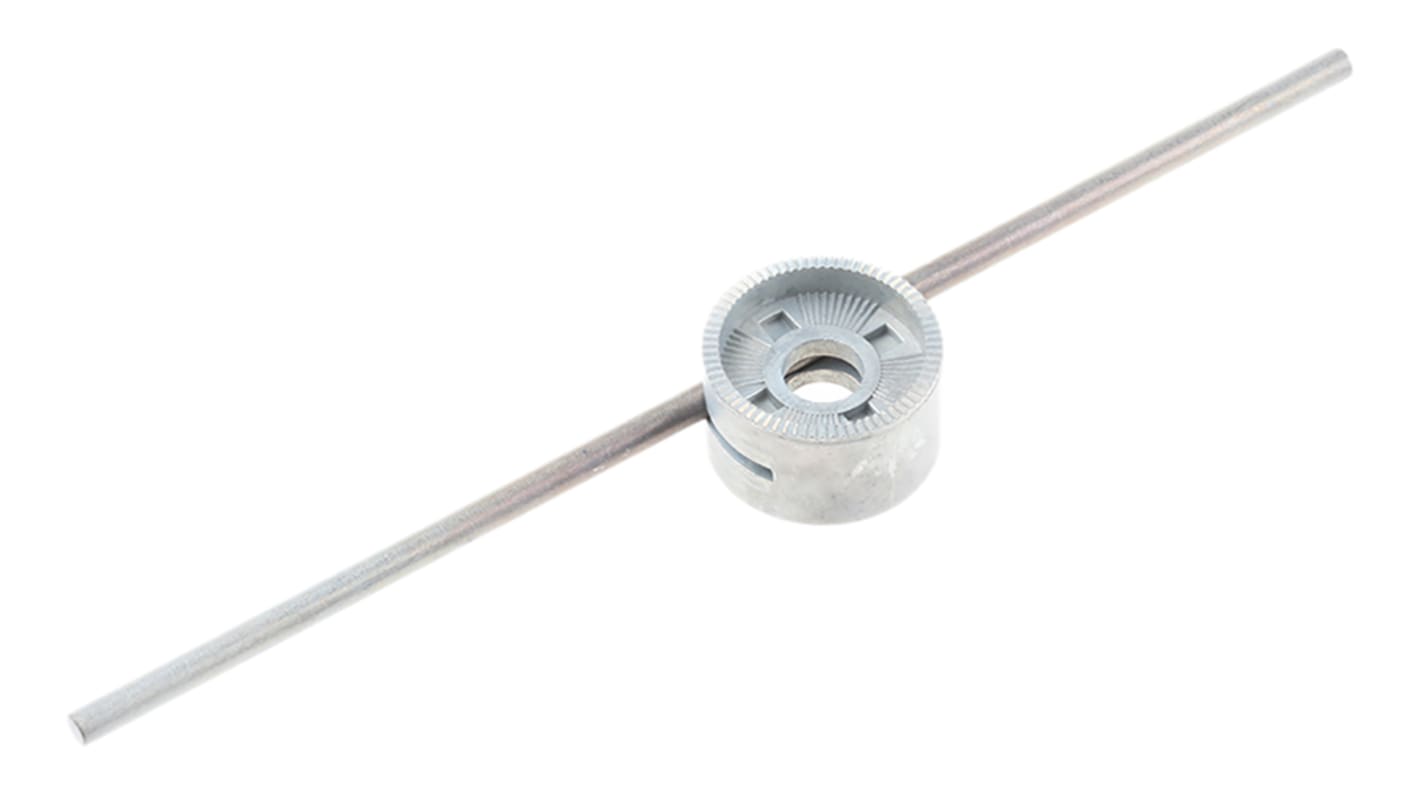

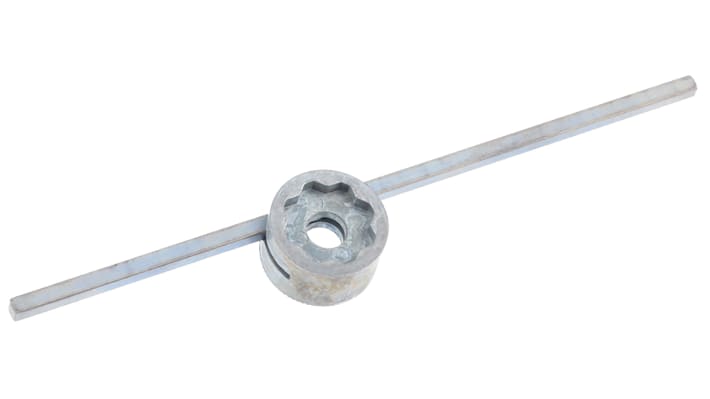

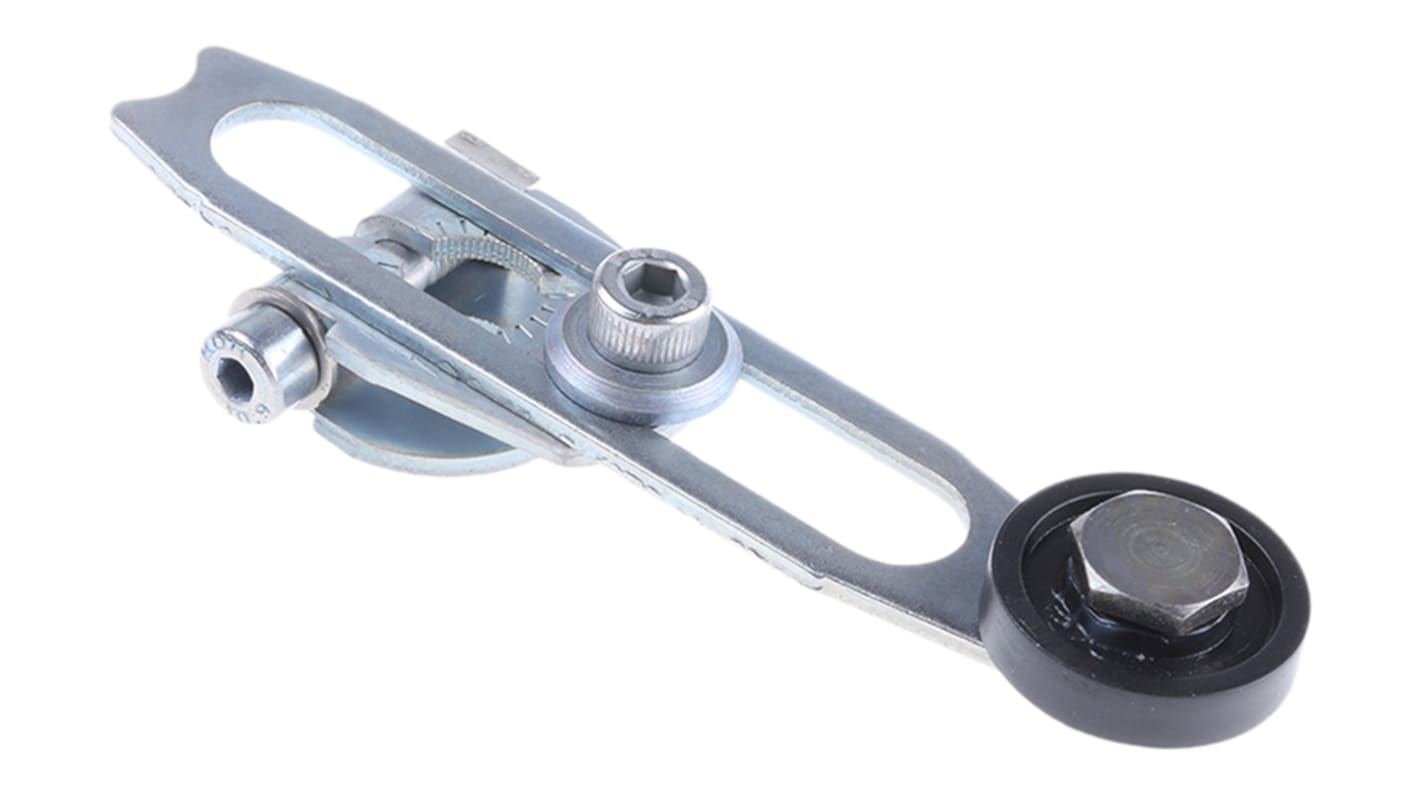

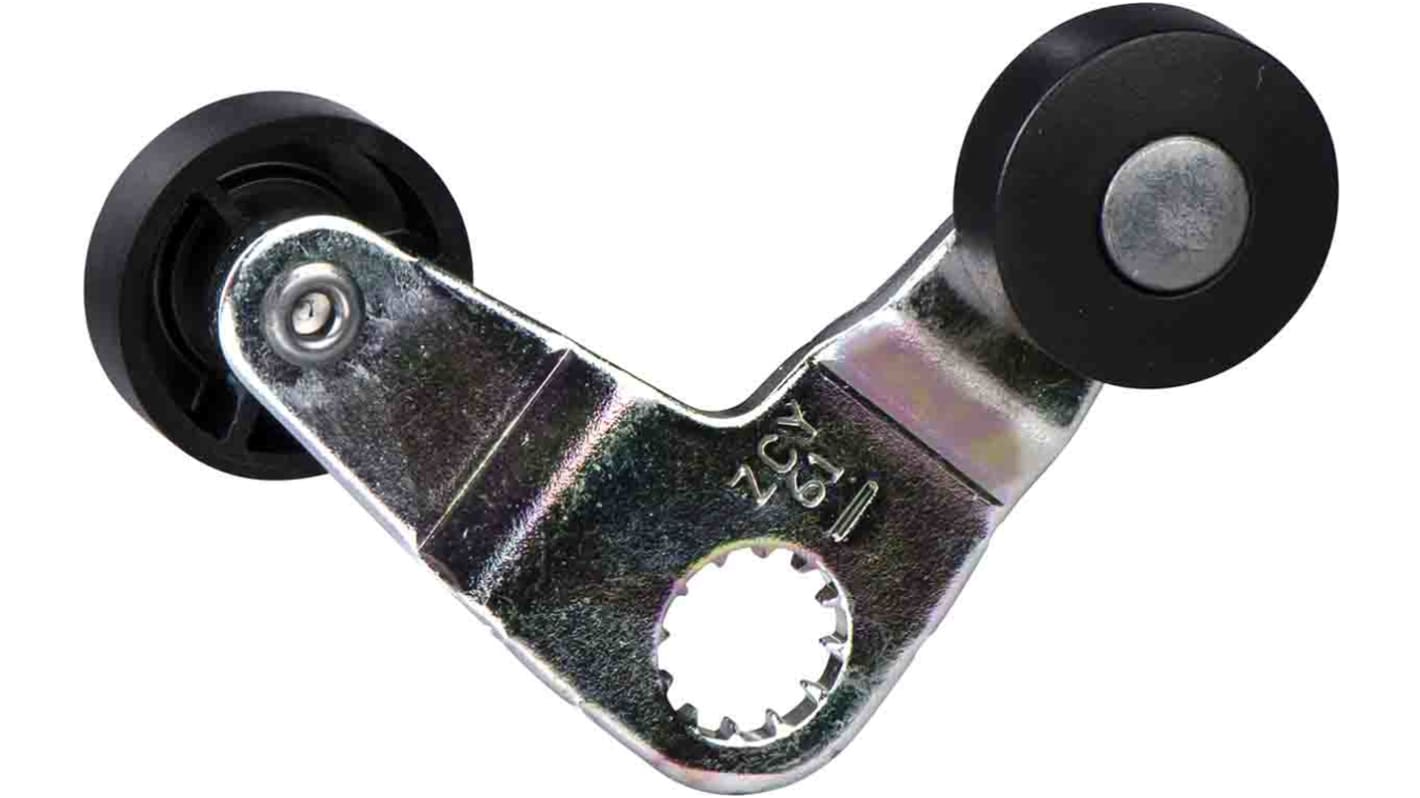

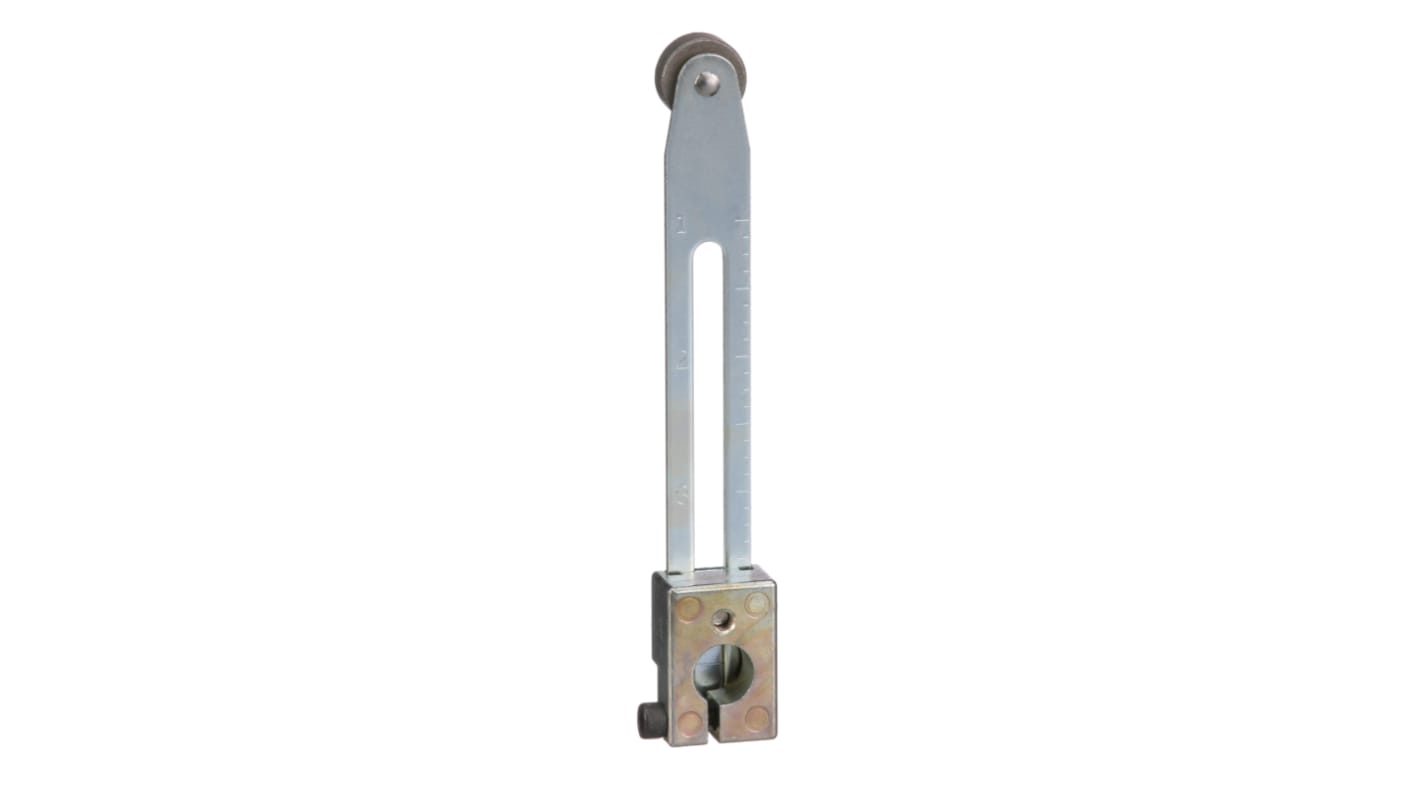

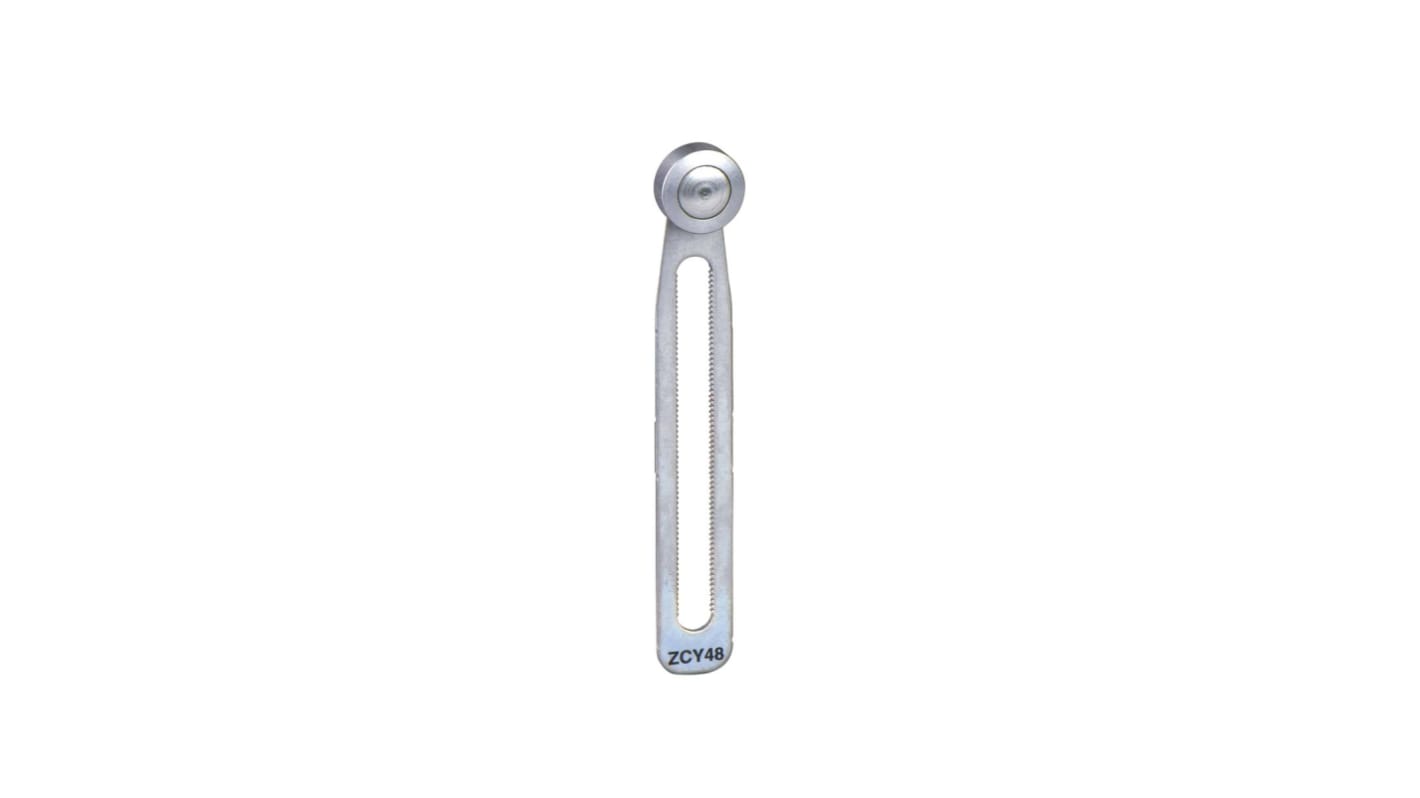

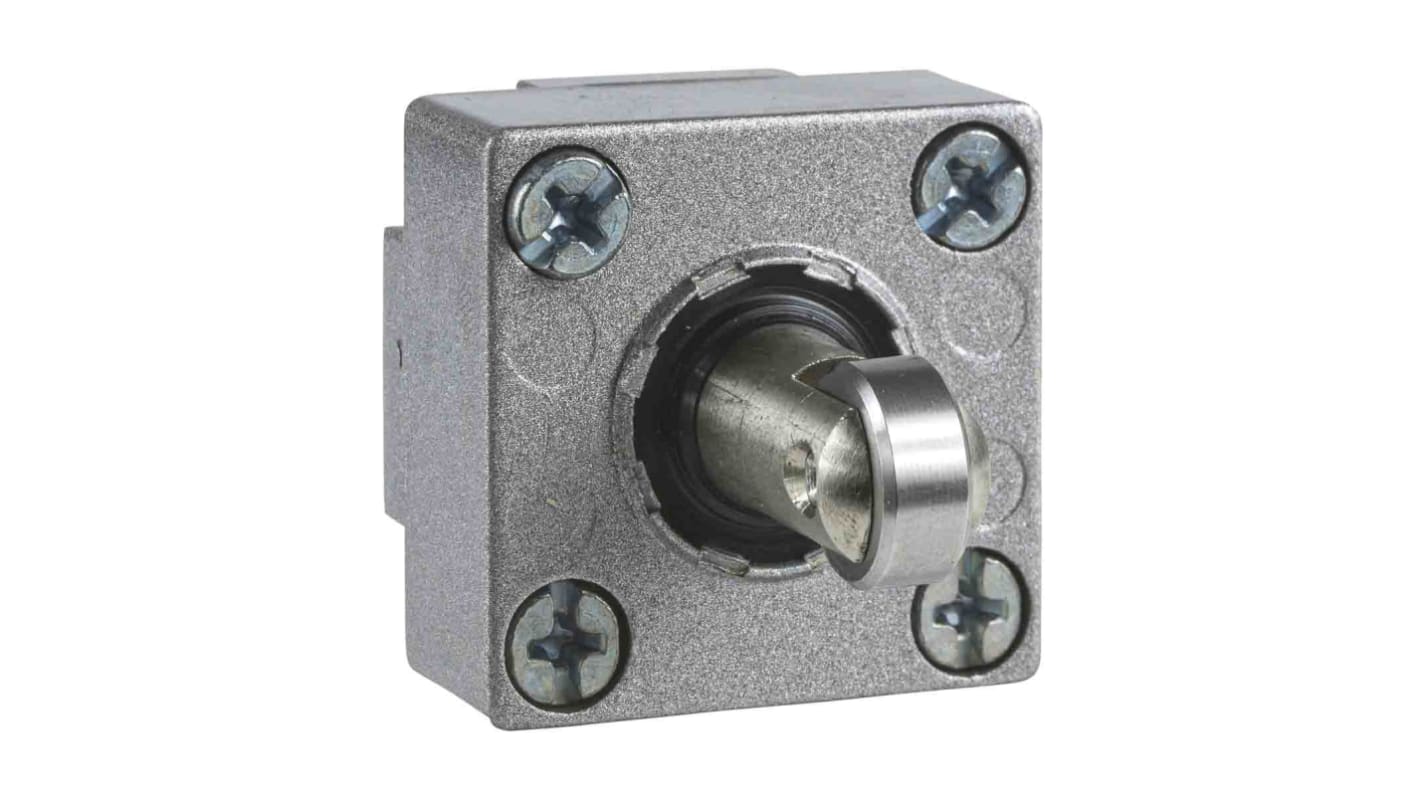

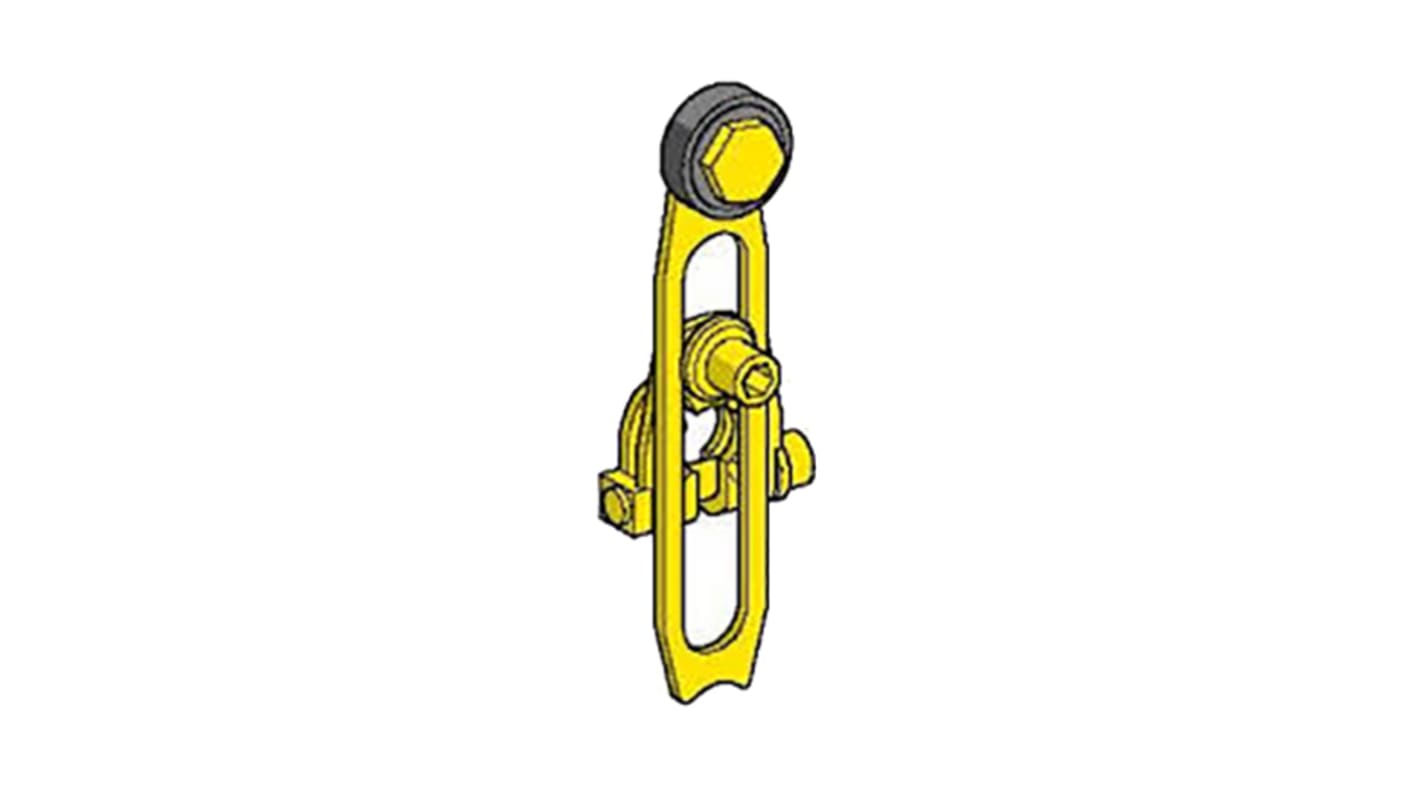

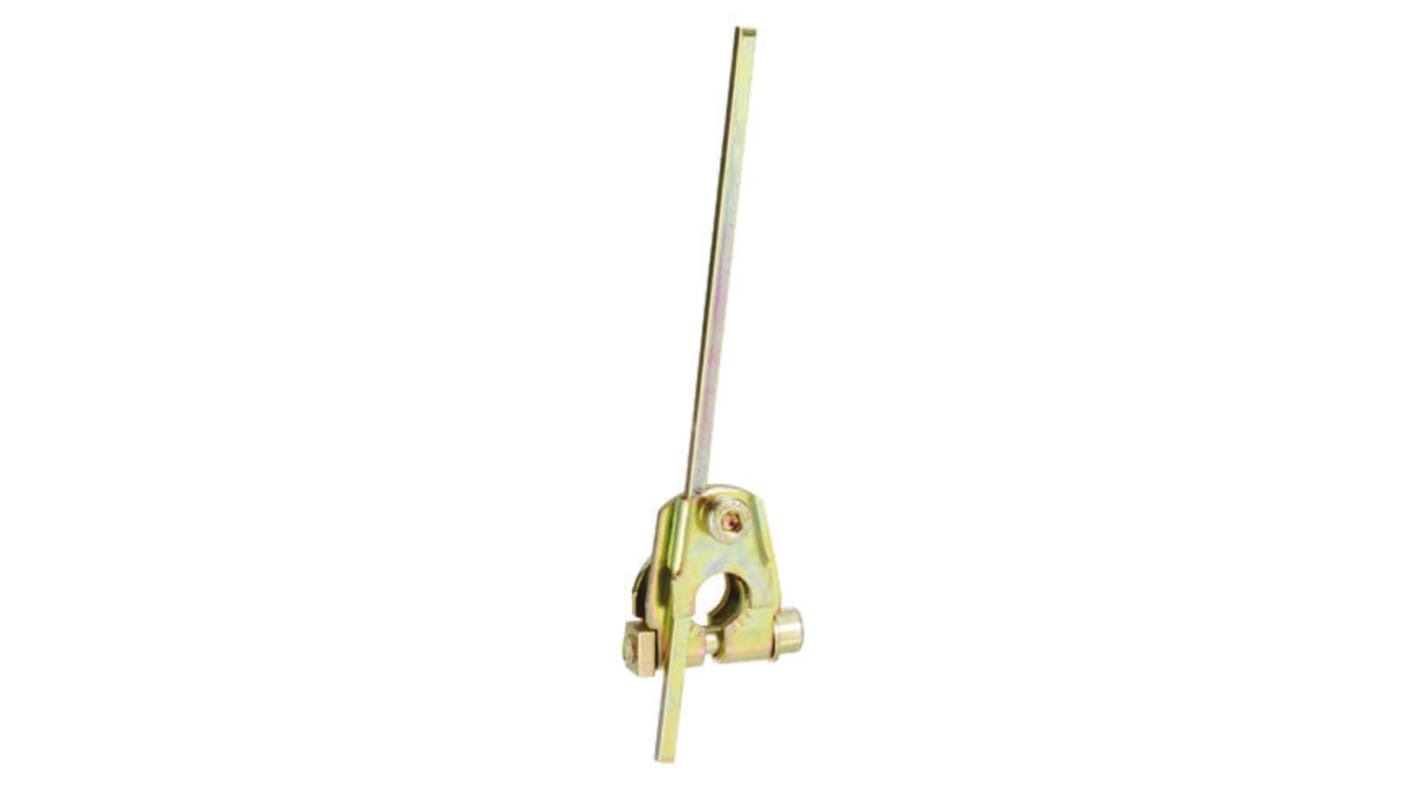

Teste a leva con differenti angoli di azionamento
Le teste a leva sono disponibili con angoli di rotazione e lunghezze del braccio variabili. La scelta dell'angolo di preposizionamento e della lunghezza influisce direttamente sulla forza di azionamento trasmessa e sulla velocità di commutazione. In applicazioni con approccio obliquo o con cam a profilo non standard, è necessario calcolare il momento risultante per evitare di superare il carico massimo ammissibile sull'asse dell'attuatore: un errore frequente che porta al danneggiamento del corpo finecorsa in tempi brevi.
Come scegliere l'attuatore giusto per il tuo finecorsa
Prima di selezionare un attuatore o una testa di azionamento, è necessario raccogliere una serie di informazioni sull'impianto e sul finecorsa su cui verrà montato. Questa checklist sintetizza i criteri che il team Elexonik verifica sistematicamente quando supporta un cliente nella selezione del componente corretto.
Checklist di selezione pre-acquisto
- Verifica la compatibilità meccanica con il corpo finecorsa: ogni produttore definisce le interfacce di montaggio per le proprie teste di azionamento. Un attuatore di un brand diverso dal finecorsa installato potrebbe non essere intercambiabile anche se geometricamente simile. Controlla il codice prodotto del finecorsa e verifica che l'attuatore sia indicato come compatibile nella documentazione tecnica del produttore.
- Identifica la direzione e il profilo di approccio della camma: l'approccio frontale, laterale o angolato determina la tipologia di attuatore (rullo frontale, rullo laterale, leva con angolo specifico). Montare un attuatore con geometria non coerente con il profilo di approccio è una delle cause più comuni di commutazione irregolare.
- Controlla la forza di azionamento massima ammissibile: ogni testa di azionamento ha un carico limite sull'asse. Superarlo in modo ricorrente - anche di poco - provoca deformazione della leva o usura accelerata dell'asse di rotazione. Verifica questo dato sul datasheet del componente prima di confermare la scelta.
- Valuta la frequenza di manovra dell'impianto: in cicli ad alta frequenza, le teste a rullo con materiali ad alta resistenza all'usura sono preferibili alle teste a stilo con contatto puntuale. Per applicazioni con più di qualche centinaio di cicli all'ora, verifica il dato di durata meccanica dichiarato dal produttore.
- Verifica il grado di protezione dell'attuatore in relazione all'ambiente: la testa di azionamento è il componente più esposto del finecorsa. In ambienti con polveri, trucioli metallici o liquidi refrigeranti, il grado IP dell'attuatore deve essere coerente con quello del corpo finecorsa. Non dare per scontato che una testa di ricambio generica mantenga la tenuta originale del sistema.
- Identifica il tipo di montaggio: alcune teste si avvitano direttamente sull'alloggiamento del finecorsa, altre richiedono adattatori o piastre di montaggio specifiche. Verifica la disponibilità di eventuali adattatori nella sezione adattatori e montaggio per finecorsa prima di procedere all'ordine.
Errori comuni nella selezione e nella sostituzione degli attuatori
Chi lavora quotidianamente con i finecorsa industriali conosce bene una situazione ricorrente: il finecorsa originale viene sostituito con un modello equivalente di diverso produttore, e la testa di azionamento precedente viene riutilizzata per risparmiare tempo. In molti casi funziona, ma in altri la leva risulta leggermente fuori asse, il punto di commutazione si sposta di qualche millimetro e il ciclo macchina inizia a generare scarti o falsi rilevamenti. Il problema non è immediatamente riconducibile all'attuatore, e il tempo di diagnosi può essere significativo.
Casi di scelta errata e criteri di verifica del team Elexonik
Un caso tipico riguarda la sostituzione di attuatori su finecorsa di sicurezza: quando un cliente ci contatta per sostituire una testa di azionamento su un finecorsa montato in una posizione di fine corsa macchina con funzione di sicurezza, la prima cosa che verifichiamo è se il componente scelto mantiene la stessa corsa libera di ritorno prevista dall'originale. Alcuni attuatori di terze parti, pur avendo dimensioni identiche, hanno molle di ritorno con forza diversa, il che può influire sulla corretta riapertura del contatto dopo il rilascio. Questo dettaglio non compare sempre nei cataloghi generici, ma è rilevabile dal datasheet completo del produttore.
Un secondo errore frequente riguarda la lunghezza della leva: nei finecorsa con azionamento a leva, aumentare la lunghezza del braccio per facilitare il montaggio sembra una soluzione pratica, ma modifica il rapporto di trasmissione della forza e può ridurre la precisione del punto di commutazione in modo non trascurabile su impianti di posizionamento. Per applicazioni in cui la ripetibilità è critica, la lunghezza della leva non è un parametro libero ma un dato di progetto da rispettare.
Applicazioni tipiche e contesti d'impianto
Gli attuatori e le teste di azionamento per finecorsa trovano impiego in qualsiasi sistema in cui sia necessario rilevare la posizione di un elemento mobile in modo meccanico e affidabile. Non si tratta di componenti relegati a impianti datati: anche nelle linee di produzione più recenti, il finecorsa meccanico con attuatore dedicato rimane la soluzione preferita in numerosi contesti per la sua robustezza, la semplicità diagnostica e l'indipendenza da sistemi di elaborazione.
Settori e applicazioni principali
- Automazione manifatturiera: rilevamento fine corsa su assi lineari, verifica posizione di chiusura stampi, controllo apertura/chiusura pinze e afferratori. In questi contesti, la testa a rullo su leva con preposizionamento regolabile è la soluzione più diffusa per adattarsi a profili di camma variabili.
- Impianti di movimentazione e trasporto: rilevamento posizione carrelli, verifica apertura porte e sportelli, controllo posizione nastri di smistamento. Qui la robustezza meccanica dell'attuatore in ambienti con vibrazioni e polveri è spesso il criterio di selezione prevalente.
- Macchine utensili e centri di lavorazione: rilevamento posizione mandrino, controllo corsa utensile, verifica posizionamento pallet. Le teste a stilo ad alta precisione con corsa minima sono tipiche di queste applicazioni, dove la ripetibilità del punto di commutazione può influire sulla qualità del pezzo lavorato.
- Impianti di confezionamento e packaging: controllo posizione di apertura e chiusura flap, verifica presenza prodotto in posizione, rilevamento fine corsa su sistemi di erogazione. In questi impianti la frequenza di ciclo è spesso elevata, e la durata meccanica dell'attuatore è un parametro da verificare con attenzione.
- Applicazioni in ambienti difficili: industria alimentare, ambienti con agenti chimici, impianti all'aperto con esposizione agli agenti atmosferici. Per questi contesti, il grado di protezione dell'attuatore e il materiale del rullo o dello stilo devono essere scelti specificamente: gli attuatori in acciaio inox o con rivestimenti protettivi adeguati garantiscono la tenuta nel tempo senza compromettere il grado IP del sistema.
Compatibilità, accessori correlati e ricambi
L'attuatore o la testa di azionamento non opera mai da solo: fa parte di un sistema composto dal corpo finecorsa, dai blocchi contatto, dalle connessioni precablate e dagli eventuali adattatori di montaggio. Una selezione corretta richiede di considerare l'intero sistema, non solo il singolo componente.
Componenti da verificare in abbinamento
Il blocco contatto per finecorsa è il componente che trasforma il movimento meccanico dell'attuatore in segnale elettrico: la compatibilità tra blocco contatto e corpo finecorsa deve essere verificata indipendentemente dall'attuatore scelto. Allo stesso modo, le connessioni precablate per finecorsa devono essere compatibili con il connettore del corpo finecorsa, non solo con l'attuatore.
In fase di sostituzione di un attuatore su un finecorsa esistente, è buona norma verificare anche lo stato dei blocchi contatto: un attuatore nuovo montato su un blocco contatto usurato non ripristinerà le prestazioni originali del sistema. Il team Elexonik può supportare nella verifica della compatibilità tra i componenti prima di processare l'ordine, evitando così interventi multipli sull'impianto.
Per installazioni che prevedono il montaggio del finecorsa in posizioni non standard o su supporti dedicati, verifica la disponibilità di soluzioni specifiche nella sezione adattatori e montaggio per finecorsa.
Normative e certificazioni di riferimento
Gli attuatori e le teste di azionamento per finecorsa, in quanto componenti integrati in dispositivi di commutazione per applicazioni industriali, ricadono nell'ambito delle normative che regolano i dispositivi di comando e segnalazione per macchinari. La norma IEC 60947-5-1 definisce i requisiti per i dispositivi di comando a bassa tensione, inclusi i finecorsa con i loro organi di azionamento, stabilendo le condizioni di prova per durata meccanica, resistenza agli urti e alle vibrazioni e grado di protezione.
In applicazioni con funzione di sicurezza - ovvero quando il finecorsa è integrato in un circuito di arresto di emergenza o in una funzione di sicurezza secondo IEC 62061 o ISO 13849 - l'attuatore deve essere compatibile con i requisiti di affidabilità dell'intera catena di sicurezza. In questo contesto, usare attuatori non certificati o di provenienza non verificata può compromettere il livello di prestazione (PL) o il livello di integrità della sicurezza (SIL) del sistema. I brand presenti nel catalogo Elexonik per questa categoria forniscono documentazione tecnica completa che include i parametri B10d e MTTF necessari per il calcolo dell'affidabilità della funzione di sicurezza.
Per applicazioni in ambienti potenzialmente esplosivi, verificare che l'attuatore sia certificato ATEX secondo la direttiva 2014/34/UE: non tutti i finecorsa e i relativi attuatori sono disponibili in versione Ex, e la selezione deve essere effettuata sulla base della classificazione della zona di installazione.
I brand disponibili per attuatori e teste di azionamento per finecorsa

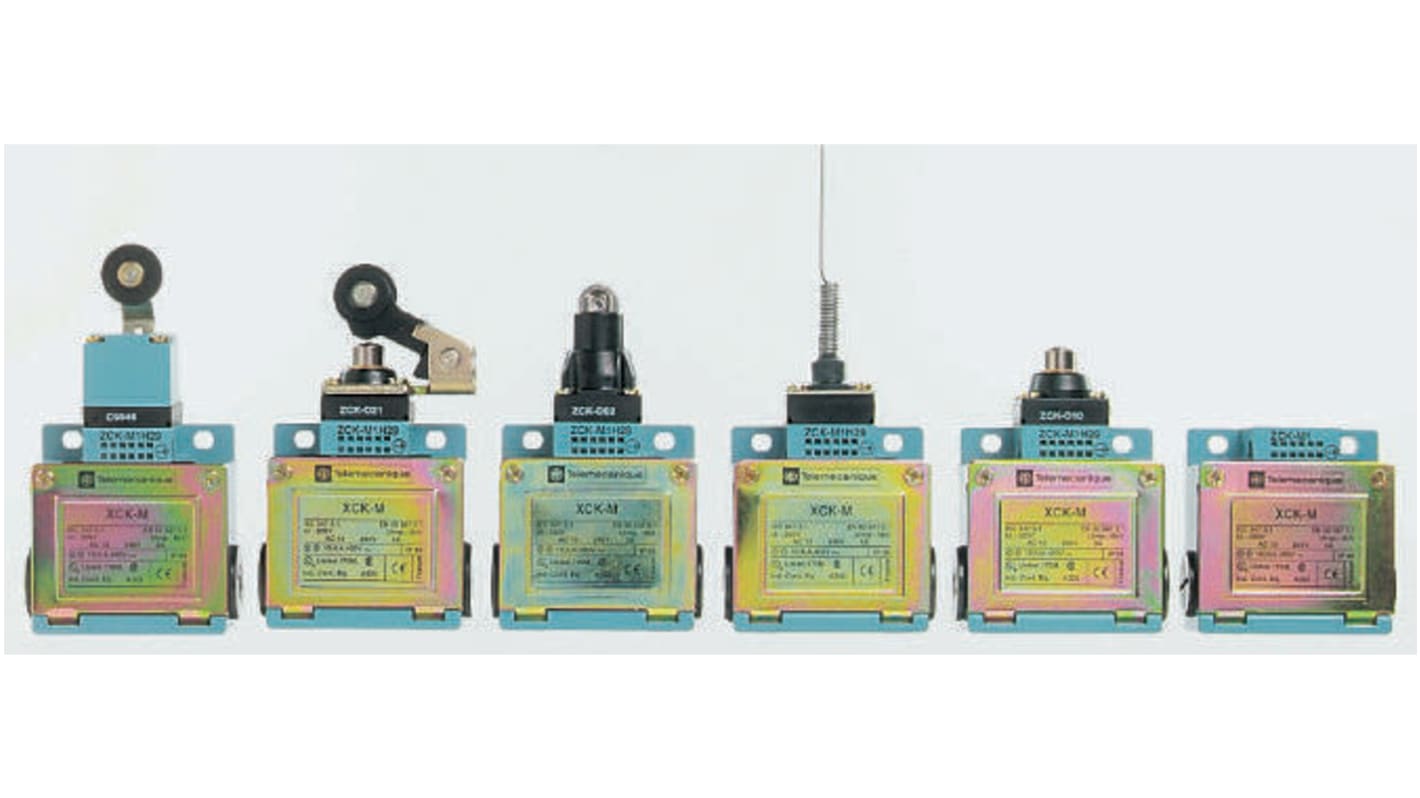

- Schneider Electric - Tramite la linea Telemecanique, Schneider Electric offre una delle gamme più complete di attuatori e teste per finecorsa della serie XC, con varianti a rullo, a leva, a stilo e a funicella. Particolarmente indicati per applicazioni su impianti industriali con requisiti di affidabilità elevati e disponibilità di documentazione tecnica certificata per funzioni di sicurezza.
- Siemens - La gamma SIRIUS di Siemens include teste di azionamento compatibili con i corpi finecorsa della stessa serie, con varianti ottimizzate per ambienti gravosi e applicazioni con elevata frequenza di manovra. La disponibilità di dati B10d e MTTF per le versioni destinate a funzioni di sicurezza rende questi componenti idonei per l'integrazione in circuiti con requisiti di categoria secondo IEC 60947-5-1.
- Omron - Omron propone attuatori per finecorsa compatibili con le proprie serie D4N, D4E e WL, con teste a rullo, a stilo rigido e a leva in diverse lunghezze. Indicati per applicazioni di posizionamento con requisiti di ripetibilità elevati e per impianti di packaging con cicli ad alta frequenza.
- ABB - ABB offre teste di azionamento per la propria gamma di finecorsa industriali, con configurazioni idonee sia per applicazioni standard sia per ambienti con requisiti ambientali severi. La compatibilità è garantita all'interno della stessa famiglia di prodotto, con piena disponibilità della documentazione tecnica per la verifica delle prestazioni.
- Schmersal - Schmersal è un riferimento per le applicazioni di sicurezza: la gamma di attuatori per finecorsa e teste di azionamento è studiata per l'integrazione con i corpi finecorsa della serie T e Z, con versioni specifiche per funzioni di sicurezza certificate secondo EN ISO 13849 e IEC 62061. Indicato per chi lavora su macchine con protezioni e ripari mobili dove il finecorsa svolge una funzione di interblocco.
Domande frequenti su attuatori e teste di azionamento per finecorsa
Come verifico se un attuatore è compatibile con il finecorsa già installato in impianto?
La compatibilità tra attuatore e finecorsa dipende dall'interfaccia meccanica di montaggio definita dal produttore del corpo finecorsa. Il primo passo è identificare il codice completo del finecorsa installato e verificare nella documentazione tecnica del produttore quali teste di azionamento sono indicate come compatibili. Non è sufficiente che le dimensioni sembrino corrette: l'asse di fissaggio, il senso di rotazione ammesso e la corsa libera di ritorno devono corrispondere ai valori previsti. Se non disponi della documentazione originale o il componente risulta fuori produzione, il team Elexonik può supportarti nella verifica di compatibilità e nell'identificazione di un equivalente funzionale prima di processare l'ordine.
Qual è l'errore più comune quando si sostituisce una testa di azionamento su un finecorsa industriale?
L'errore più frequente è riutilizzare la testa di azionamento originale quando si sostituisce il corpo finecorsa, o viceversa montare un attuatore di ricambio generico senza verificare i parametri di forza di azionamento e corsa libera dichiarati dal produttore. In entrambi i casi, il rischio è che il punto di commutazione si sposti rispetto al valore originale o che la commutazione risulti irregolare, con conseguenti problemi di ciclo macchina difficili da diagnosticare rapidamente. Per finecorsa con funzione di sicurezza, questo tipo di disallineamento può avere conseguenze dirette sul livello di prestazione della funzione di sicurezza integrata.
Quali accessori devo considerare quando ordino un attuatore per finecorsa?
In fase di ordine, oltre all'attuatore o alla testa di azionamento è opportuno verificare la disponibilità degli adattatori di montaggio necessari per il corpo finecorsa in uso e lo stato dei blocchi contatto già installati. Un attuatore nuovo su un blocco contatto consumato non ripristina le prestazioni originali del sistema. Se il finecorsa è del tipo a funicella, considera anche i componenti di tensionamento necessari per la corretta messa a punto. Elexonik dispone delle categorie correlate - blocchi contatto per finecorsa, adattatori e montaggio per finecorsa, componenti tensionamento cavi - per permetterti di completare l'ordine in un'unica soluzione con supporto tecnico incluso.
Elexonik può aiutarmi a trovare un attuatore equivalente per un finecorsa fuori produzione?
Sì. La gestione di componenti fuori produzione o difficili da reperire è uno dei servizi concreti che il team Elexonik offre a installatori e responsabili manutenzione. Quando un attuatore originale non è più disponibile, il nostro supporto tecnico pre-vendita verifica la compatibilità con i modelli equivalenti presenti a catalogo, analizzando i parametri meccanici critici: interfaccia di montaggio, corsa, forza di azionamento, grado di protezione. Contattaci tramite la pagina contatti o su WhatsApp con il codice del componente da sostituire.
