Connessione sensori
19 prodotti
Visualizzi 1 - 19 di 19 prodotti
Scegliere il cavo sbagliato, montare un connettore con il numero di poli errato o sottovalutare il grado di protezione IP in un ambiente umido o polveroso: sono gli errori più frequenti in fase di collegamento dei sensori, e si pagano in fase di commissioning con perdite di segnale, malfunzionamenti intermittenti o sostituzioni da fare con la macchina ferma. Elexonik propone un catalogo strutturato di componenti per la connessione sensori - cavi schermati e non schermati, connettori M8 e M12 con diverse configurazioni di poli, morsettiere per il cablaggio centralizzato e moduli per la comunicazione wireless - disponibili con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi. Il team tecnico supporta installatori, manutentori e responsabili acquisti nella verifica della compatibilità tra il componente di connessione e il sensore installato, prima di confermare l'ordine.
Questa categoria fa parte della struttura Sensori disponibile su Elexonik, che raccoglie famiglie distinte per tipologia di rilevamento e applicazione. I componenti per la connessione sensori si abbinano direttamente alle categorie di sensori industriali del catalogo - dai sensori di prossimità ai sensori fotoelettrici, dalle barriere fotoelettriche ai sensori di pressione - e devono essere selezionati in coerenza con le specifiche di ciascun dispositivo. Elexonik mette a disposizione il catalogo completo e l'assistenza tecnica necessaria per individuare la soluzione corretta senza sprechi di tempo.
Tipi di connessione disponibili: cablata e wireless a confronto
La scelta tra connessione cablata e connessione wireless dipende da un insieme di variabili che riguardano il contesto impiantistico specifico, non da una preferenza generica. In ambienti industriali con distanze contenute, requisiti di affidabilità elevati e assenza di problemi di routing dei cavi, la connessione cablata è ancora la scelta dominante. In contesti con parti mobili, distanze variabili, strutture difficili da cablare o esigenze di riconfigurabilità frequente, i moduli wireless offrono vantaggi reali che giustificano l'investimento aggiuntivo.
Connessioni cablate: cavi, connettori e morsettiere
I cavi per sensori sono disponibili in diverse configurazioni: con guaina in PVC per ambienti standard, con guaina in poliuretano o speciale per applicazioni con oli, solventi, temperature elevate o movimentazione continua. I parametri da verificare sono il numero di conduttori, la sezione, la schermatura (necessaria quando il sensore opera in ambienti con disturbi elettromagnetici o vicino a inverter e motori) e il materiale della guaina in relazione all'ambiente di installazione.
I connettori per sensori M8 e M12 sono i formati standard più diffusi nell'automazione industriale europea. Il formato M8 è tipico dei sensori compatti con spazio di installazione ridotto, mentre il formato M12 è il più utilizzato per sensori di prossimità, fotoelettrici, di pressione e per encoder. La scelta del connettore dipende da: numero di poli (2, 3, 4, 5, 8 o 12 poli a seconda del tipo di segnale e protocollo), tipo di codifica (A-coded per segnali digitali e analogici, B-coded per PROFIBUS, D-coded per Ethernet industriale), orientamento (dritto o angolato a 90° in funzione dello spazio disponibile) e grado di protezione IP, che deve essere almeno IP67 per ambienti con spruzzi d'acqua e IP68/IP69K per applicazioni con lavaggi ad alta pressione.

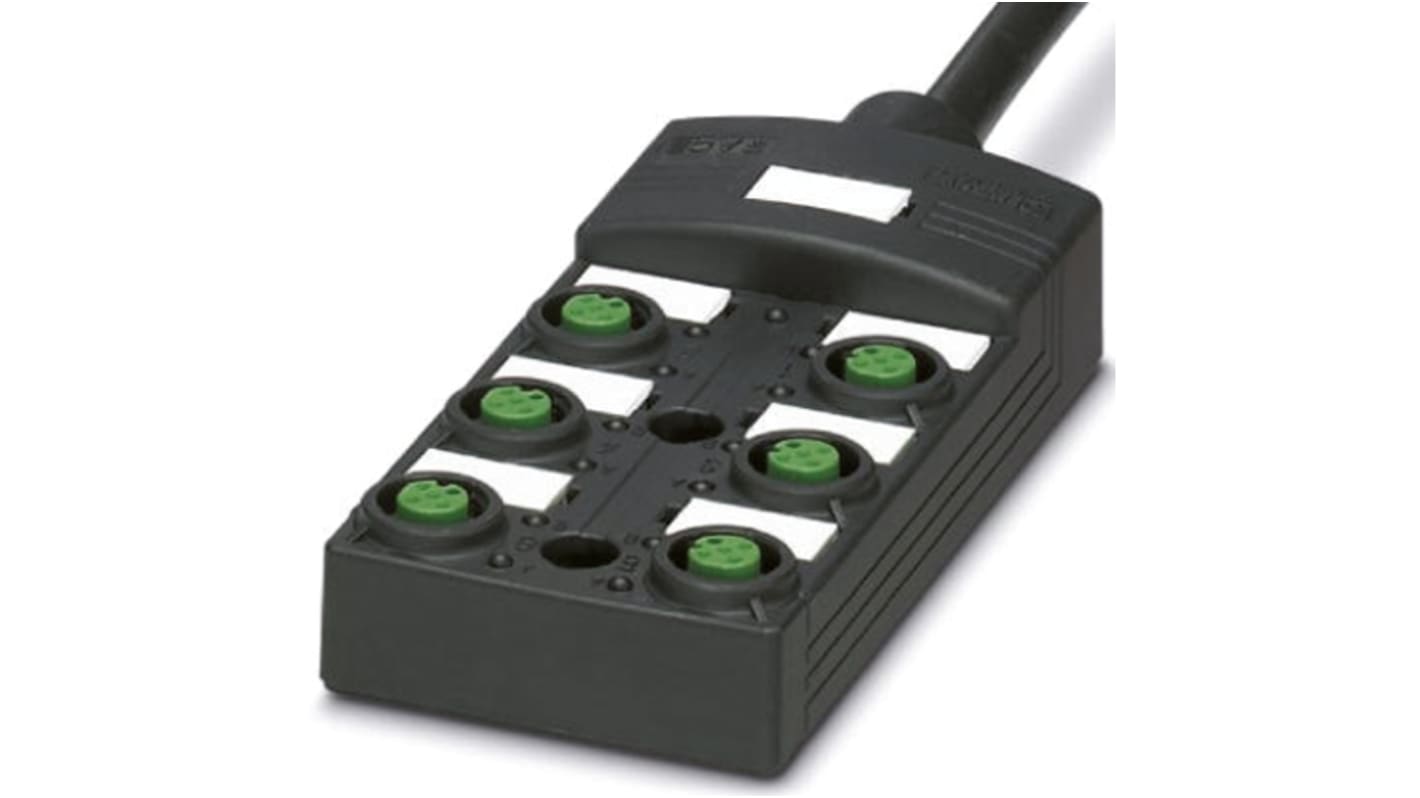

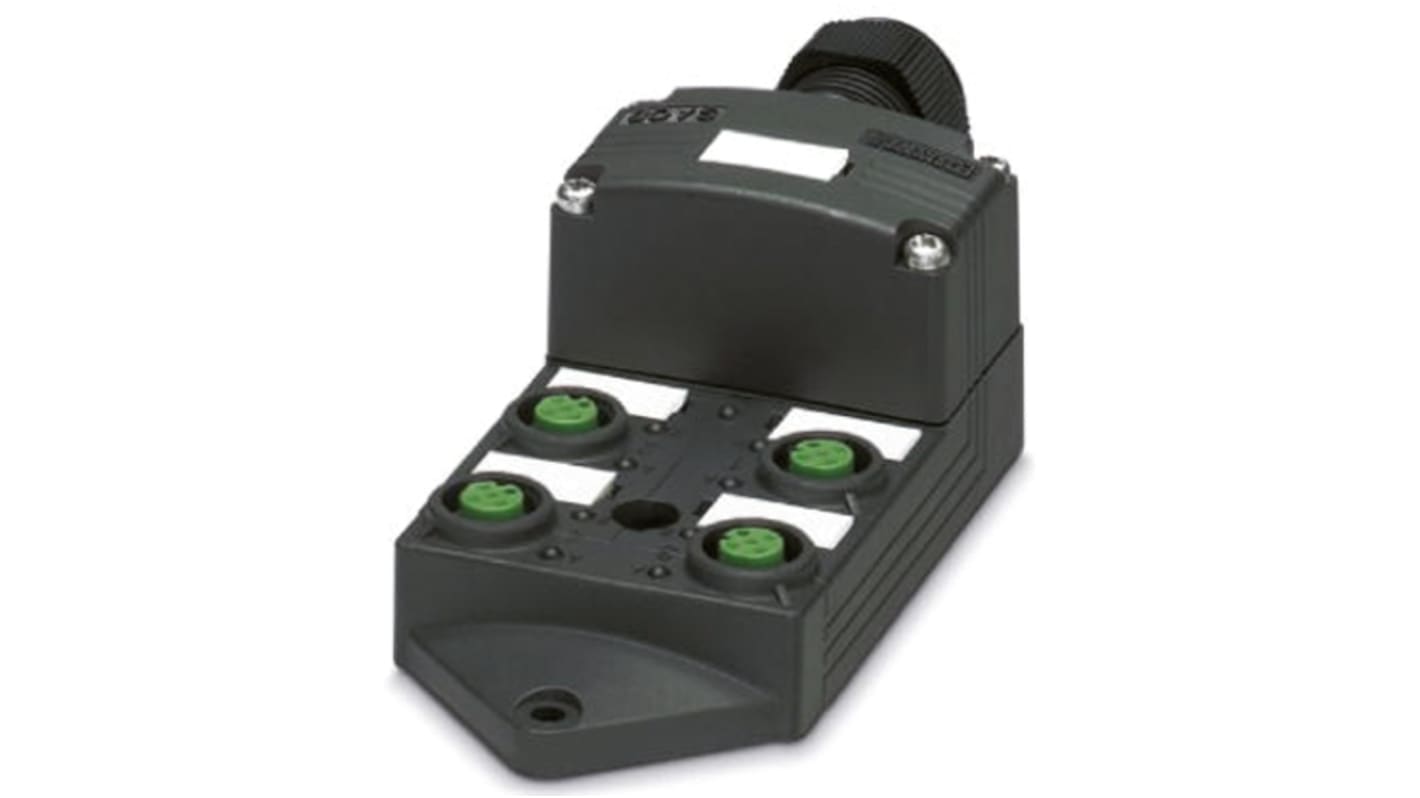

Le morsettiere per sensori consentono il cablaggio centralizzato di più sensori su un unico blocco di connessione, semplificando la gestione dei cablaggi nel quadro o nella junction box. Sono disponibili con diverse capacità di corrente e numeri di connessioni, in versioni per guida DIN o per montaggio a pannello. Per le applicazioni con segnali digitali a 24V DC, verificare la compatibilità con la logica dell'ingresso PLC o del modulo I/O a cui la morsettiera è collegata.
Connessioni wireless: portata, affidabilità e protocolli
I moduli di comunicazione wireless per sensori convertono il segnale del sensore in un formato trasmissibile via radio, eliminando la necessità di cablaggio fisico tra il sensore e il punto di raccolta del segnale. I parametri tecnici da valutare prima di ordinare sono: la portata in campo aperto (da pochi metri per tecnologie a breve raggio fino a centinaia di metri per moduli con antenna esterna), la frequenza di trasmissione e il rispettivo piano di coesistenza con altri sistemi wireless presenti nell'impianto, il protocollo supportato (IO-Link wireless, Bluetooth industrial, Wi-Fi 802.11, protocolli proprietari) e il consumo energetico, che diventa critico nelle applicazioni alimentate a batteria.
Per le applicazioni che richiedono integrazione con sistemi di automazione basati su reti di campo, è necessario verificare che il modulo wireless supporti i protocolli industriali in uso nell'impianto: Profinet, Profibus, EtherNet/IP o altri. Non tutti i moduli wireless per sensori sono compatibili con qualsiasi bus di campo: la compatibilità va verificata sulla documentazione tecnica prima dell'ordine, non in fase di collaudo.
Come scegliere la connessione sensori corretta: guida operativa
La selezione di un componente per la connessione sensori genera più resi e incompatibilità di quanto si potrebbe immaginare, spesso per variabili che vengono verificate solo dopo che il prodotto è arrivato. Ecco la sequenza di controlli da effettuare prima di confermare l'ordine.
Criteri di verifica prima dell'ordine
Verifica il tipo di connettore del sensore. Prima di qualsiasi altra cosa, controlla qual è il formato di connessione del sensore già installato o da installare: M8 o M12, numero di poli, codifica. Questa informazione si trova nel datasheet del sensore o sulla sigla del modello. Un connettore M12 a 4 poli codifica A non è intercambiabile con uno M12 a 4 poli codifica D: fisicamente sono simili, ma elettricamente e funzionalmente diversi.
Controlla la compatibilità del cavo con l'ambiente di installazione. Ambienti con oli o lubrificanti richiedono guaine resistenti agli idrocarburi (tipicamente in poliuretano o TPE). Ambienti con movimentazione continua - robot, assi lineari, nastri - richiedono cavi certificati per cicli di flessione elevati (cavi "high-flex" o "schleppkette"). Ambienti con temperatura fuori dal range -20/+70°C richiedono guaine specifiche per temperature estreme. Installare un cavo standard in un'applicazione ad alta flessione porta alla rottura dei conduttori in poche settimane.
Accerta la schermatura necessaria. In impianti con inverter, motori brushless o carichi capacitivi nelle vicinanze, il cavo deve essere schermato per evitare interferenze sul segnale del sensore. La schermatura deve essere collegata correttamente: una calza schermante non collegata o collegata a entrambi i lati senza le precauzioni necessarie può peggiorare la situazione invece di migliorarla.
Verifica il grado di protezione IP richiesto. IP67 garantisce la tenuta a immersioni temporanee fino a 1 metro di profondità per 30 minuti. IP68 copre immersioni continue a profondità definita dal costruttore. IP69K è il grado richiesto per resistenza ai lavaggi ad alta pressione e alta temperatura, tipicamente necessario nell'industria alimentare e farmaceutica. Connettori con grado di protezione inferiore a quello richiesto cedono nel giro di pochi cicli di lavaggio.
Per le connessioni wireless, verifica la coesistenza con altri sistemi RF presenti nell'impianto. Ambienti industriali affollati di segnali radio - reti Wi-Fi di produzione, sistemi RFID, radiocomandi per ponti gru - possono causare interferenze che riducono la portata effettiva o rendono instabile il link. Verifica che il modulo wireless operi su una frequenza e un canale che non siano già saturi nell'area di installazione.
Controlla la lunghezza massima del cavo in relazione al protocollo. Per connessioni con protocolli digitali come IO-Link, esiste una lunghezza massima del cavo (tipicamente 20 metri per IO-Link secondo IEC 61131-9) oltre la quale le caratteristiche elettriche del collegamento non garantiscono più il corretto funzionamento. Superare questa lunghezza con un cavo non certificato non produce un errore immediato ma un comportamento intermittente e difficile da diagnosticare.
Errori frequenti nella selezione dei componenti di connessione
Il caso del connettore "visivamente uguale ma elettricamente diverso"
Uno degli errori più ricorrenti che il team Elexonik incontra nella gestione degli ordini di sostituzione riguarda i connettori M12 per sensori con protocollo IO-Link o per applicazioni Ethernet industriale. Il buyer ordina un connettore M12 a 4 poli perché il vecchio connettore ha quella configurazione, senza verificare la codifica. Il connettore arriva, si monta fisicamente senza problemi, ma il sistema non comunica perché la codifica D richiesta da Ethernet non è la stessa della codifica A usata per i segnali digitali standard. La prima cosa che il team verifica quando arriva una richiesta di connettore in sostituzione è la sigla completa del sensore o del cavo da collegare, non solo il formato fisico.
Sottostima della lunghezza del cavo in ambienti con routing complesso
Un altro scenario che si presenta spesso è la scelta di una lunghezza del cavo basata sulla distanza in linea retta tra il sensore e il quadro, senza considerare il percorso effettivo nella canalina. Su impianti con routing complesso - giri attorno a macchine, discese e risalite, attraversamento di separatori - la lunghezza reale del cavo può essere il doppio o il triplo di quella stimata a banco. Ordinare un cavo troppo corto significa fermare il lavoro per attendere il ricambio. Il suggerimento operativo è sempre aggiungere almeno il 20-30% alla lunghezza stimata, e verificare se il protocollo prevede un limite massimo che potrebbe non essere rispettato con quel surplus.
Applicazioni reali: dove viene impiegata la connessione sensori
Linee di assemblaggio e movimentazione
Nelle linee di assemblaggio con trasportatori, nastri e unità di pick-and-place, i sensori di prossimità e i sensori fotoelettrici sono collegati tramite connettori M12 a 4 poli in configurazione standard. La frequenza di manutenzione e sostituzione in questi ambienti è elevata: i connettori devono essere di facile sgancio per consentire la sostituzione del sensore senza fermare la linea più del necessario. I cavi in questi contesti devono essere resistenti all'abrasione meccanica e ai frequenti contatti con strutture metalliche della linea.
Industria alimentare e farmaceutica
In questi settori, il requisito principale è la resistenza ai cicli di lavaggio con detergenti aggressivi e acqua ad alta pressione. Connettori con grado IP69K, guaine in materiali approvati per il contatto con acqua sanitaria e costruzione priva di punti di ristagno sono caratteristiche tecniche non negoziabili. I sensori di livello e i sensori di pressione in queste applicazioni richiedono cavi e connettori idonei a questo livello di protezione.
Automazione con parti mobili e robot collaborativi
Per bracci robotici, assi cartesiani e applicazioni con movimentazione continua del cavo, la soluzione è il cavo "high-flex" certificato per un numero di cicli di flessione elevato (tipicamente oltre 10 milioni di cicli). In questi contesti, l'uso di un cavo standard porta a rotture dei conduttori in tempi brevi, con guasti intermittenti difficili da localizzare. I moduli di comunicazione wireless per sensori rappresentano in questi casi un'alternativa efficace per eliminare il problema del cavo in movimento.
Impianti con sensori in zone difficilmente raggiungibili
Nei silos, nelle vasche, sulle strutture sopraelevate o nei condotti dove il cablaggio fisico è complesso o costoso, i moduli wireless per sensori consentono di portare il segnale al sistema di supervisione senza infrastrutture di cablaggio. Verificare in questi casi la portata effettiva del modulo nelle condizioni specifiche dell'impianto (presenza di pareti metalliche, distanza, ostacoli) prima di dimensionare il sistema.
Compatibilità, accessori e categorie correlate
I componenti per la connessione sensori si inseriscono in un ecosistema di prodotto che comprende il sensore a monte e il sistema di acquisizione del segnale a valle. Prima di completare la specifica, è necessario verificare la coerenza dell'intera catena.
I sensori a effetto Hall, i sensori a barriera luminosa e i sensori infrarossi hanno specifiche di connessione che variano per numero di poli, tipologia di uscita (PNP, NPN, analogica) e protocollo. Ogni tipo di uscita del sensore richiede una configurazione del cavo e del connettore coerente: un'uscita PNP non cablata come tale, ad esempio, produce un comportamento logico invertito o l'assenza totale di segnale senza che il guasto sia immediatamente riconoscibile.
Sul lato del sistema di controllo, i segnali provenienti dai sensori sono acquisiti da moduli I/O di PLC o da sistemi di supervisione. Per le applicazioni che richiedono integrazione con sistemi PLC, HMI e analisi dati, la categoria PLC, HMI e analisi dati completa l'ecosistema con i moduli di acquisizione, i gateway IoT e i computer industriali necessari per la gestione centralizzata dei dati.
Per i sensori di identificazione con protocolli di comunicazione specifici (RFID, sistemi di visione), il cablaggio richiede attenzione particolare alla schermatura e alla qualità del connettore: in questi sistemi, il cavo è parte integrante della catena di acquisizione del segnale e una connessione di scarsa qualità si traduce in errori di lettura o in riduzione della distanza operativa.
Normative e standard di riferimento per la connessione sensori
I connettori M8 e M12 per sensori nell'automazione industriale sono normati secondo IEC 61076-2-101 (M8) e IEC 61076-2-101/IEC 61076-2-104 (M12), che definiscono le dimensioni fisiche, i profili di codifica e le caratteristiche elettriche. Il rispetto di questi standard garantisce l'intercambiabilità tra prodotti di produttori diversi, a condizione che la codifica e il numero di poli coincidano. Acquistare connettori conformi a questi standard è il prerequisito per garantire compatibilità nel tempo, anche in caso di sostituzione con componenti di marca diversa.
Per i cavi utilizzati in connessioni IO-Link, lo standard IEC 61131-9 definisce i requisiti elettrici del collegamento, inclusa la lunghezza massima del cavo (20 metri per la classe A standard). La conformità a questo standard è verificabile sulla documentazione tecnica del cavo: assicurarsi che il cavo ordinato riporti esplicitamente l'idoneità all'uso con IO-Link evita problemi di funzionamento intermittente difficili da diagnosticare a posteriori.
Per le applicazioni in ambienti con rischio di esplosione, i componenti di connessione devono avere certificazione ATEX (Direttiva 2014/34/UE) con la categoria e il gruppo di gas/polvere appropriati per la zona di installazione. Verificare sempre la certificazione ATEX prima di installare qualsiasi componente di connessione in zone classificate.
I brand per la connessione sensori
- BALLUFF - Connettori M8 e M12, cavi per sensori e moduli di connessione per applicazioni di automazione industriale. La gamma di connettori BALLUFF include soluzioni con grado di protezione fino a IP69K, ordinate frequentemente per applicazioni nell'industria alimentare e farmaceutica. Disponibili con supporto tecnico pre-vendita per la verifica della compatibilità con i sensori installati.
- Turck - Connettori, cavi e morsettiere per la connessione di sensori in ambienti industriali gravosi. Turck è tra i produttori di riferimento per soluzioni di connessione con robustezza meccanica elevata e grado di protezione certificato. La gamma include moduli di connessione multipolari per la distribuzione del segnale da più sensori verso un unico punto di raccolta.
- Phoenix Contact - Morsettiere per sensori, connettori e moduli di comunicazione wireless per l'automazione industriale. Phoenix Contact offre soluzioni certificate per applicazioni di functional safety e per ambienti con requisiti di sicurezza elevati. I moduli wireless della gamma supportano protocolli industriali standard e sono ordinabili con documentazione tecnica completa.
- Wago - Morsettiere e connettori per il cablaggio di sensori in quadri elettrici e junction box. La tecnologia a molla di Wago consente connessioni rapide e affidabili senza utensili, con caratteristiche vibration-proof indicate per ambienti con sollecitazioni meccaniche continue.
- Molex - Connettori circolari per sensori con gamma ampia per formati M8, M12 e connettori specifici per protocolli Ethernet industriale. Soluzioni ordinabili per applicazioni con requisiti di resistenza alle vibrazioni e agli shock meccanici, con versioni in acciaio inox per ambienti corrosivi.
- Weidmüller - Morsettiere per sensori e connettori per il cablaggio in quadri di automazione. La gamma Weidmüller include soluzioni per il collegamento di sensori con uscita analogica 4-20mA e 0-10V, con morsettiere specifiche per segnali a basso livello che minimizzano l'influenza delle resistenze di contatto sulla misura.
Domande frequenti sulla connessione sensori
Come si verifica che un connettore M12 sia compatibile con un sensore già installato?
La verifica richiede di controllare tre parametri sulla documentazione del sensore: il formato del connettore (M8 o M12), il numero di poli (tipicamente 3, 4 o 5 poli per i sensori più diffusi) e la codifica (A-coded per segnali digitali e analogici standard, B-coded per PROFIBUS, D-coded per Ethernet industriale). Questi dati si trovano nel datasheet del sensore o nella sigla del prodotto: molti produttori codificano il tipo di connessione direttamente nella sigla, con lettere o numeri che identificano poli e codifica. Se la sigla del sensore è disponibile, il team Elexonik verifica la configurazione del connettore corrispondente prima di processare l'ordine. Verificare anche il tipo di accoppiamento del connettore - a filettatura, a baionetta o a innesto rapido - che deve essere lo stesso del controparte sul cavo o sulla morsettiera.
Quando è necessario un cavo schermato per la connessione dei sensori?
La schermatura è necessaria ogni volta che il sensore opera in prossimità di fonti di disturbo elettromagnetico: inverter, motori elettrici, trasformatori, cavi di potenza percorsi da correnti elevate, sistemi di riscaldamento a induzione. Senza schermatura, il segnale del sensore può essere disturbato da campi elettromagnetici che si sovrappongono al segnale utile, producendo letture errate, falsi positivi o perdita totale del segnale. Un cavo schermato in un impianto senza disturbi non produce danni, mentre un cavo non schermato in presenza di disturbi produce guasti intermittenti difficili da diagnosticare. In caso di dubbio sull'ambiente di installazione, la scelta del cavo schermato è sempre quella più sicura.
Qual è la lunghezza massima del cavo ammessa per una connessione IO-Link?
Lo standard IEC 61131-9 che definisce il protocollo IO-Link stabilisce una lunghezza massima del cavo di 20 metri per la classe A standard, che è la configurazione più diffusa. Questa limitazione deriva dalle caratteristiche elettriche del protocollo in termini di impedenza del cavo e attenuazione del segnale. Superare questa lunghezza non produce necessariamente un errore immediato e visibile: il dispositivo può sembrare funzionante ma con comunicazioni intermittenti, errori di trasmissione occasionali o riduzione della velocità di aggiornamento dei dati. Se l'applicazione richiede distanze superiori, è necessario valutare l'uso di un hub IO-Link che consente di estendere la rete con segmenti aggiuntivi, ciascuno nel rispetto del limite di 20 metri. Il team Elexonik supporta la verifica della configurazione corretta per applicazioni con distanze elevate.
È possibile ordinare su Elexonik un connettore o un cavo per un sensore fuori produzione e trovare un componente compatibile?
Sì, la gestione di componenti di connessione per sensori non più prodotti è tra le richieste che il team Elexonik gestisce regolarmente. Quando un cliente contatta il team con la sigla di un connettore o di un cavo non più disponibile, vengono verificati il formato fisico, il numero di poli, la codifica, il grado di protezione e le caratteristiche meccaniche del connettore originale. In molti casi esistono sostituti conformi agli stessi standard IEC con sigla diversa: il team identifica la variante corretta e, se necessario, verifica anche la disponibilità della documentazione tecnica per confermare la compatibilità con il sensore installato. Puoi contattarci tramite la pagina contatti per una verifica prima di procedere all'ordine.
Supporto tecnico, assistenza e spedizioni per la connessione sensori
Chi lavora su impianti industriali sa che un componente di connessione sbagliato - un connettore con poli insufficienti, un cavo senza la schermatura necessaria, un modulo wireless con portata inadeguata - può bloccare una messa in servizio o causare guasti ricorrenti difficili da localizzare. Elexonik mette a disposizione di installatori, manutentori e uffici acquisti un supporto tecnico pre-vendita concreto: verifica della compatibilità del connettore con il sensore installato, confronto tra varianti di cavo per l'applicazione specifica, indicazione del grado di protezione IP corretto per l'ambiente. Per richiedere supporto o verificare la disponibilità di un componente, puoi contattarci tramite la pagina contatti o scriverci direttamente su WhatsApp.
Oltre alla fornitura, offriamo un servizio di riparazione e assistenza tecnica su componenti industriali, inclusi sistemi di connessione e sensoristica: un'opzione utile per gestire guasti urgenti senza attendere i tempi di un ricambio non immediatamente disponibile. Tutti i dettagli sono nella pagina dedicata a riparazioni e assistenza tecnica.
Le spedizioni vengono gestite in 3, 5 o 7 giorni lavorativi tramite corriere espresso, in base alla disponibilità del prodotto. Tutti gli acquisti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per sapere chi siamo e come lavoriamo, puoi visitare la pagina chi siamo.
