Blocchi contatto per finecorsa
15 prodotti
Visualizzi 1 - 15 di 15 prodotti
Nei sistemi di rilevamento posizione, la precisione del segnale elettrico dipende in larga misura dalla qualità del blocco contatto montato sul finecorsa. I blocchi contatto per finecorsa disponibili su Elexonik comprendono configurazioni NA, NC e CO, con varianti in termini di numero di poli e grado di protezione IP, selezionate per garantire affidabilità operativa in ambienti industriali anche gravosi. Ordina online con spedizione tramite corriere espresso in 3, 5 o 7 giorni lavorativi, oppure contatta il team tecnico per verificare la compatibilità con il finecorsa già installato prima di procedere all'ordine.
Elexonik lavora con installatori, manutentori e responsabili acquisti che operano su impianti di automazione e movimentazione industriale. Sulla specifica famiglia dei blocchi contatto per finecorsa, il team è in grado di supportarti nella lettura della sigla prodotto, nel confronto tra varianti e nella verifica della compatibilità meccanica ed elettrica con i corpi finecorsa di diverse marche, inclusi modelli fuori produzione che richiedono un ricambio equivalente verificato.
Cosa sono i blocchi contatto per finecorsa e come funzionano
Il blocco contatto è l'elemento elettrico del finecorsa: riceve l'impulso meccanico trasmesso dall'attuatore o dalla testa di azionamento e lo converte in apertura o chiusura di uno o più circuiti. In un finecorsa modulare, il blocco si monta separatamente rispetto al corpo e alla testa, consentendo la sostituzione selettiva del solo componente usurato senza dover smontare l'intera unità.
La categoria appartiene alla struttura gerarchica Interruttori di finecorsa e posizione, che raccoglie tutte le famiglie legate al rilevamento di posizione e fine corsa, e fa parte della macro-categoria Interruttori e Pulsanti. La scelta del blocco contatto corretto è vincolante per il corretto funzionamento dell'intera catena di rilevamento: un blocco non compatibile con il corpo del finecorsa o sottodimensionato rispetto ai parametri elettrici del circuito porta a malfunzionamenti difficili da diagnosticare a impianto avviato.
Configurazioni dei contatti: NA, NC e CO
La configurazione dei contatti è il primo parametro da definire prima di scegliere il blocco. Un contatto normalmente aperto (NA) è aperto a riposo e si chiude all'azionamento del finecorsa; un contatto normalmente chiuso (NC) è chiuso a riposo e si apre all'azionamento; un contatto commutabile (CO) comprende entrambe le funzioni in un unico elemento, con un polo comune, uno NA e uno NC. La scelta dipende dalla logica del circuito di controllo: nei sistemi di sicurezza la configurazione NC è spesso preferita perché un'interruzione del circuito, sia per azionamento che per guasto, produce sempre un segnale di allarme.
Numero di poli e circuiti controllati
Il numero di poli indica quanti circuiti elettrici indipendenti il blocco contatto è in grado di controllare simultaneamente. I blocchi a 1 polo gestiscono un singolo circuito; i blocchi a 2 poli consentono di segnalare la posizione su due circuiti distinti, utile quando il finecorsa deve agire contemporaneamente su un circuito di potenza e su un circuito di segnalazione. Blocchi a 3 o più poli sono usati in applicazioni con logiche di controllo più articolate o ridondanza di segnale. Verifica sempre quanti poli sono richiesti dallo schema elettrico prima di selezionare il modello.
Come scegliere il blocco contatto giusto: criteri operativi pre-acquisto
La selezione di un blocco contatto per finecorsa richiede la verifica di più variabili in sequenza. Non è sufficiente identificare la configurazione dei contatti: è necessario controllare la compatibilità meccanica con il corpo del finecorsa, i parametri elettrici del circuito e il grado di protezione richiesto dall'ambiente di installazione.
Checklist di selezione prima dell'ordine
Prima di procedere all'acquisto, verifica questi elementi nell'ordine indicato:
- Identifica la configurazione di contatti necessaria (NA, NC o CO) in base alla logica del circuito di controllo e agli eventuali requisiti di sicurezza funzionale.
- Determina il numero di poli richiesto dallo schema elettrico: un polo per circuiti singoli, due o più poli per controllo multi-circuito o ridondanza.
- Verifica la tensione nominale e la corrente nominale del circuito: il blocco deve essere dimensionato per sopportare i valori reali di esercizio, non i valori nominali teorici della linea.
- Controlla la compatibilità meccanica con il corpo del finecorsa installato: la maggior parte dei blocchi contatto è specifica per serie e costruttore. Un blocco Schneider Electric della serie XE non è intercambiabile con un blocco di un'altra serie anche se le dimensioni esterne sono simili.
- Stabilisci il grado di protezione IP necessario in base all'ambiente di installazione: ambienti con presenza di liquidi di raffreddamento, polveri o lavaggi richiedono almeno IP67, mentre in ambienti secchi e protetti può essere sufficiente un grado inferiore.
- Verifica se sono richieste certificazioni specifiche di settore (ad esempio conformità per macchine utensili, impianti alimentari o settori con requisiti normativi particolari).
- Controlla le dimensioni e il tipo di montaggio: i blocchi contatto si fissano al corpo del finecorsa con agganci o viti specifici per serie; prima di ordinare il ricambio, verifica che il sistema di fissaggio sia identico al modello da sostituire.
Se hai dubbi su uno di questi parametri, il team Elexonik è disponibile per la verifica tecnica pre-ordine: scrivi tramite la pagina contatti o contattaci su WhatsApp.
Grado di protezione IP: come incide sulla scelta in ambienti industriali
Il grado di protezione IP (International Protection) definisce la resistenza del blocco contatto all'ingresso di corpi solidi e liquidi. Il valore si legge come IP seguito da due cifre: la prima indica la protezione contro corpi solidi e polveri (da 0 a 6), la seconda indica la protezione contro l'acqua (da 0 a 8). Un blocco IP65 è protetto contro la polvere e i getti d'acqua; un blocco IP67 resiste anche all'immersione temporanea.
Nella selezione per ambienti industriali, il grado di protezione del blocco contatto deve corrispondere o superare quello previsto per il corpo del finecorsa nel suo insieme. Un errore frequente è montare un blocco con grado IP inferiore rispetto al corpo, annullando di fatto la protezione dell'unità assemblata. Questo accade soprattutto in fase di sostituzione urgente, quando si monta un blocco disponibile in magazzino senza verificare il grado IP del componente sostituito. Il team Elexonik, quando gestisce ordini di ricambio per finecorsa installati in ambienti con requisiti specifici, verifica sempre il grado IP del blocco prima di confermare la compatibilità.
Tipi di azionamento e compatibilità con il corpo del finecorsa
I blocchi contatto per finecorsa sono progettati per lavorare in abbinamento a teste di azionamento specifiche montate sul corpo del finecorsa: a rotella, a levetta, a pulsante o ad asta. Il tipo di azionamento non influenza direttamente la scelta del blocco contatto, ma determina il tipo di attuatore che trasmette il movimento meccanico al blocco. In fase di sostituzione, è utile verificare che il blocco ordinato sia compatibile con l'intera configurazione corpo-testa-attuatore e non solo con il corpo del finecorsa. Le attuatori e teste di azionamento per finecorsa sono disponibili come categoria separata su Elexonik.
Errori comuni nella selezione e nella sostituzione
Chi lavora su impianti con finecorsa modulari sa che la fase più critica non è il montaggio del blocco, ma la fase di identificazione del ricambio corretto. Il problema che si presenta più spesso riguarda blocchi fuori produzione: il finecorsa è ancora in produzione nella versione attuale, ma il blocco contatto montato in passato appartiene a una revisione precedente della serie, con dimensioni di fissaggio leggermente diverse o con un sistema di aggancio non compatibile con i blocchi della serie attuale. In questi casi, un'analisi del codice prodotto non è sufficiente: è necessario confrontare le tavole tecniche delle due revisioni per verificare l'intercambiabilità.
Un altro errore ricorrente è la sostituzione di un blocco NC con un blocco NA senza aggiornare la logica del PLC o del relè di controllo. Il risultato è un impianto che sembra funzionare ma con la logica di rilevamento invertita, un guasto che si manifesta solo in condizioni limite e che può essere difficile da diagnosticare senza uno schema elettrico aggiornato. Quando un cliente ci contatta per sostituire un blocco contatto su un finecorsa in produzione, la prima cosa che verifichiamo è la configurazione attuale (NA/NC/CO) e la confrontiamo con quanto indicato sullo schema, non solo con quanto dichiarato verbalmente.
Applicazioni reali e contesti d'uso
I blocchi contatto per finecorsa trovano applicazione in tutti i contesti industriali in cui la posizione di un elemento mobile deve essere rilevata e convertita in un segnale elettrico. I settori più comuni comprendono:
- Macchine utensili a controllo numerico, dove il finecorsa con blocco contatto segnala il raggiungimento delle posizioni limite degli assi.
- Linee di movimentazione e nastri trasportatori, dove i blocchi contatto rilevano la presenza o l'assenza di pezzi nelle stazioni di lavoro.
- Impianti di sollevamento e gru industriali, dove il finecorsa di fine corsa con blocco NC interrompe il circuito di potenza al raggiungimento della posizione limite.
- Quadri e porte di accesso a macchine, dove il finecorsa con blocco contatto controlla lo stato di apertura o chiusura in abbinamento a sistemi di interblocco di sicurezza.
- Impianti di confezionamento e packaging, dove la frequenza di azionamento richiede blocchi contatto con elevata durata elettrica e meccanica.
In questi contesti, la scelta di blocchi contatto di qualità selezionati da costruttori con documentazione tecnica completa e disponibilità garantita è un fattore critico per la continuità operativa. Elexonik propone blocchi contatto per finecorsa di brand qualificati, con disponibilità verificata e supporto tecnico per la selezione del modello corretto in funzione dell'applicazione specifica.
Normative e certificazioni applicabili
I blocchi contatto per finecorsa impiegati in contesti di automazione industriale devono essere conformi alla norma IEC 60947-5-1, che definisce i requisiti per gli apparecchi di comando e manovra a bassa tensione, con particolare riferimento agli interruttori di posizione. La norma specifica i requisiti di durabilità elettrica, le caratteristiche di commutazione e i criteri di classificazione per uso e categoria. In ambito sicurezza funzionale, il riferimento complementare è la IEC 62061 per i sistemi di controllo relativi alla sicurezza delle macchine.
La conformità alla IEC 60947-5-1 non è un dato accessorio: determina direttamente la categoria d'uso del blocco (AC-15, DC-13 e simili) e quindi la sua idoneità per carichi induttivi come solenoidi e bobine di contattori. Scegliere un blocco non classificato per la categoria d'uso prevista dall'impianto è uno degli errori più sottovalutati in fase di selezione e può portare a usura prematura dei contatti in un numero di cicli di gran lunga inferiore alle aspettative. Tutti i blocchi contatto disponibili su Elexonik sono proposti con documentazione tecnica che include la categoria d'uso e la durata elettrica dichiarata dal costruttore.
Categorie correlate e accessori da verificare
Il blocco contatto è parte di un sistema modulare: per un ordine completo e funzionale, verifica la disponibilità anche dei componenti correlati presenti nel catalogo Elexonik. I finecorsa sono la categoria principale a cui i blocchi contatto si associano. Le connessioni precablate per finecorsa semplificano il collegamento elettrico in installazioni dove il cablaggio manuale è scomodo o soggetto a errori. Gli adattatori e montaggio per finecorsa riguardano la parte meccanica di fissaggio dell'unità al macchinario.
Per applicazioni in cui il rilevamento di posizione deve avvenire senza contatto fisico, la categoria sensori di prossimità magnetici offre soluzioni alternative ai finecorsa meccanici con blocco contatto. Se il tuo impianto impiega anche blocchi contatto per altri tipi di interruttori, puoi consultare la categoria blocchi contatto ed elementi luminosi per pulsanti oppure i blocchi contatto per interruttori rotanti.
I brand disponibili per i blocchi contatto per finecorsa

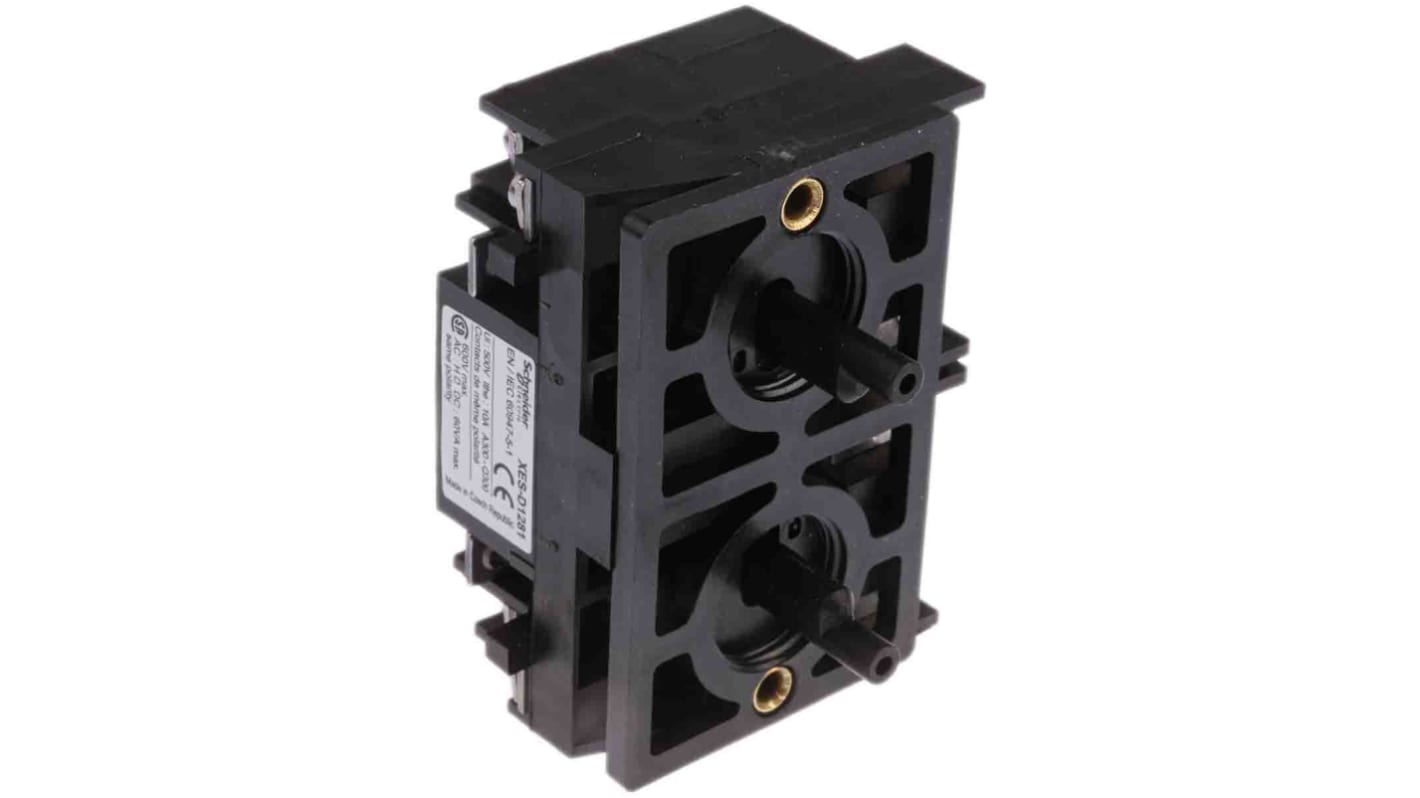

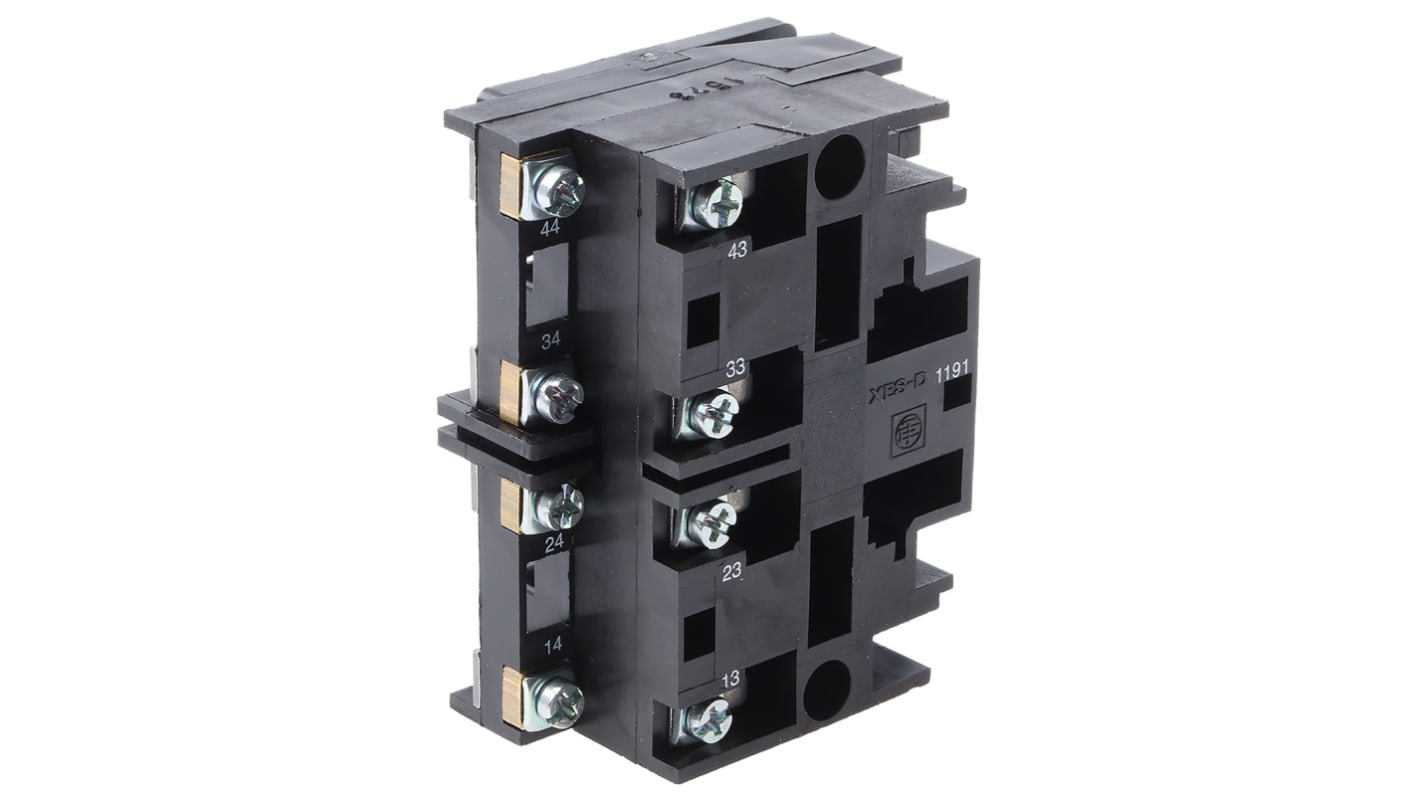

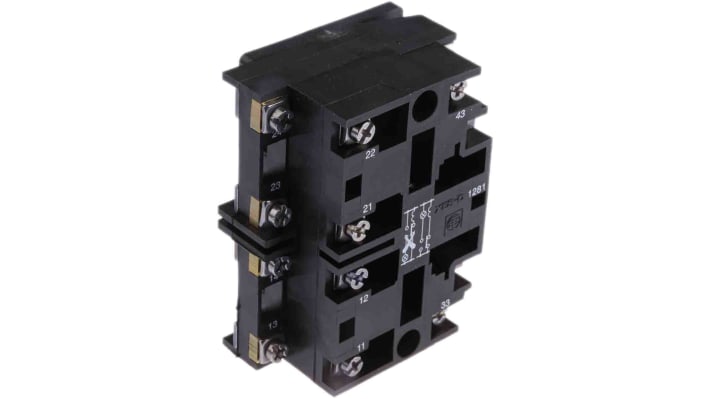

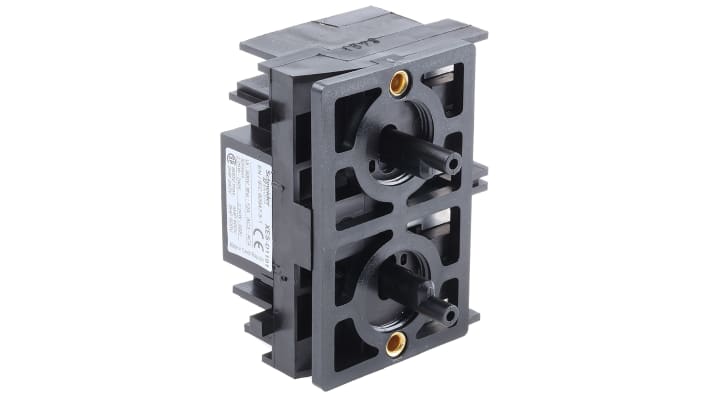

- Schneider Electric - Produce blocchi contatto per finecorsa delle serie Harmony e XE, con configurazioni NA, NC e CO e gradi di protezione fino a IP67. Indicati per impianti di automazione e movimentazione industriale che richiedono conformità IEC 60947-5-1 e disponibilità di ricambi a lungo termine. Disponibili su Elexonik con supporto tecnico per la verifica del codice prodotto corretto.

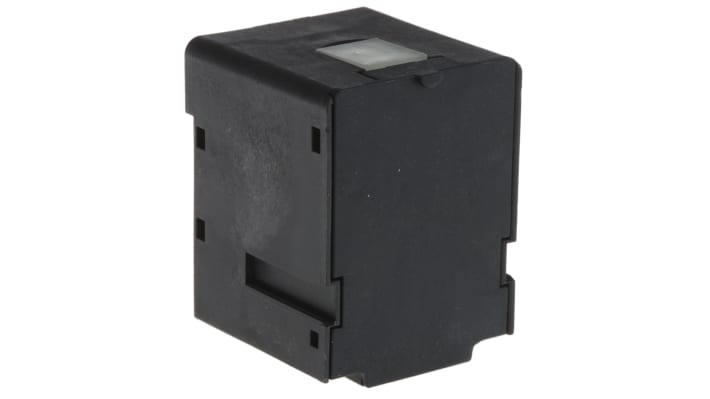

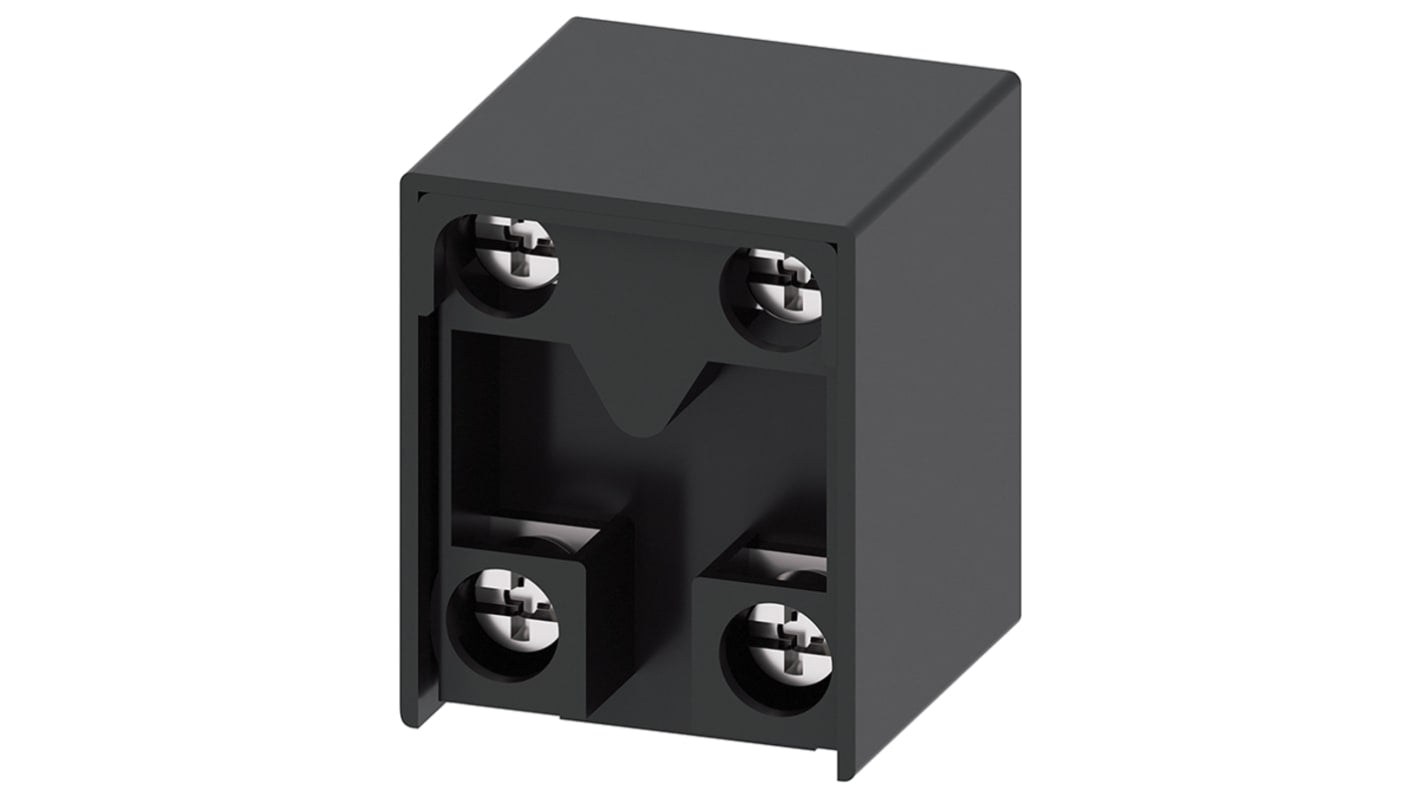

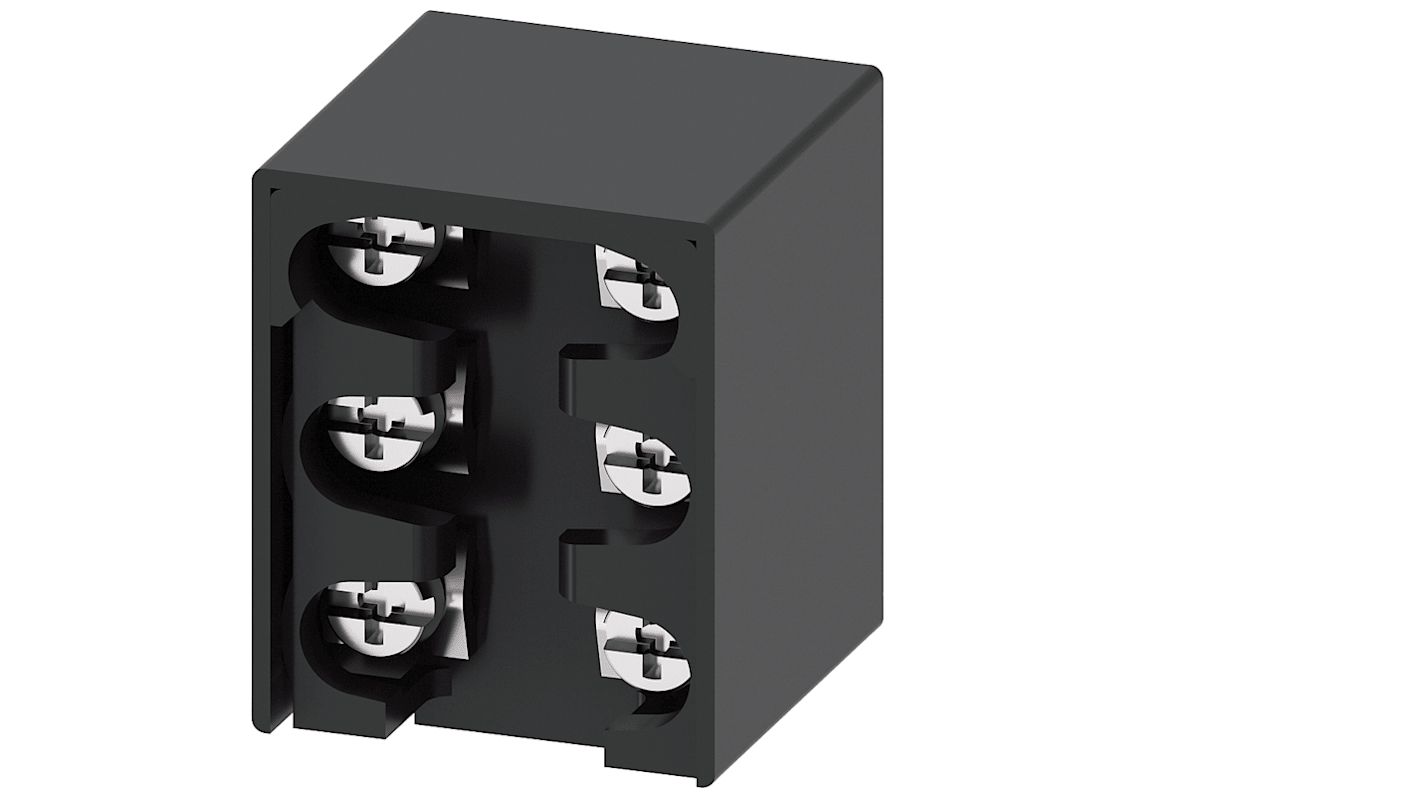

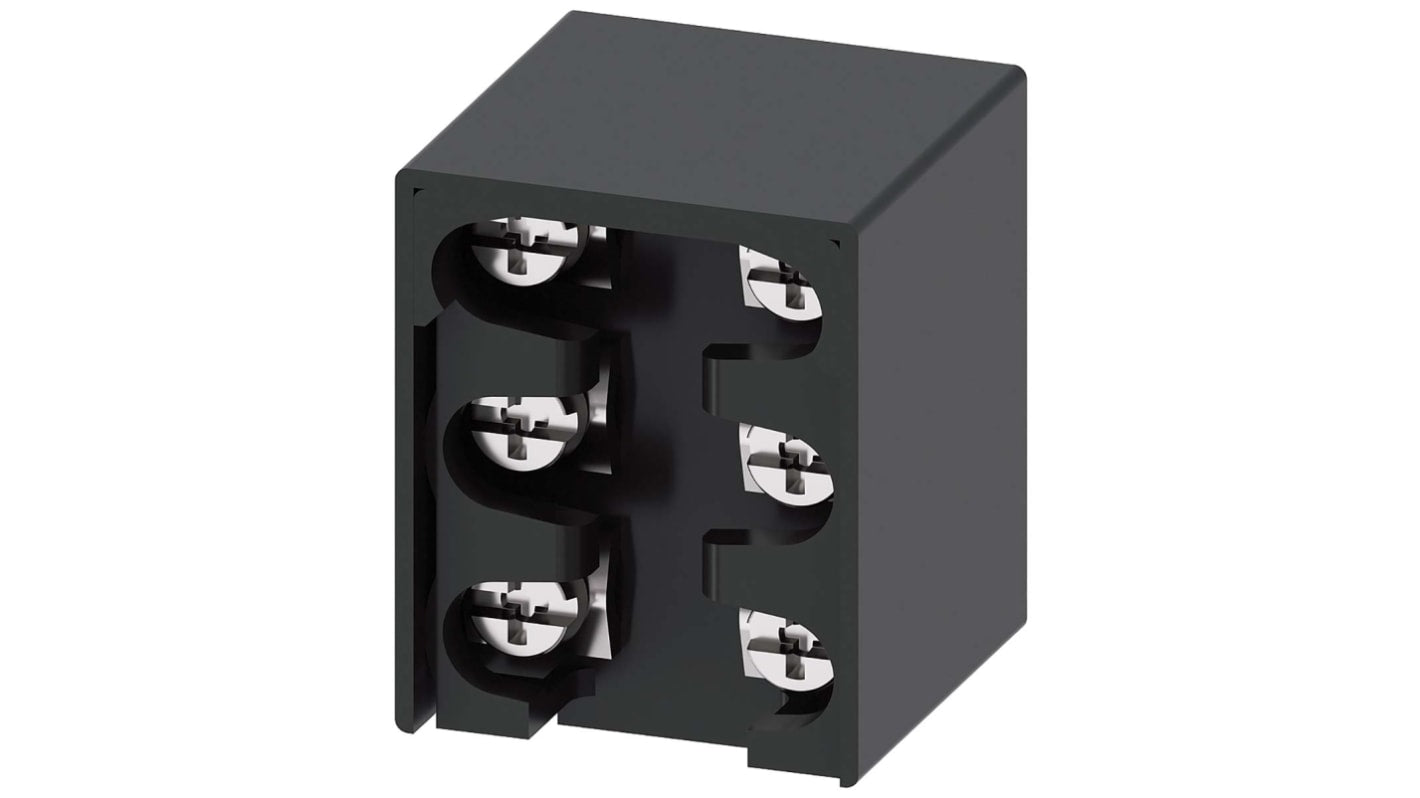

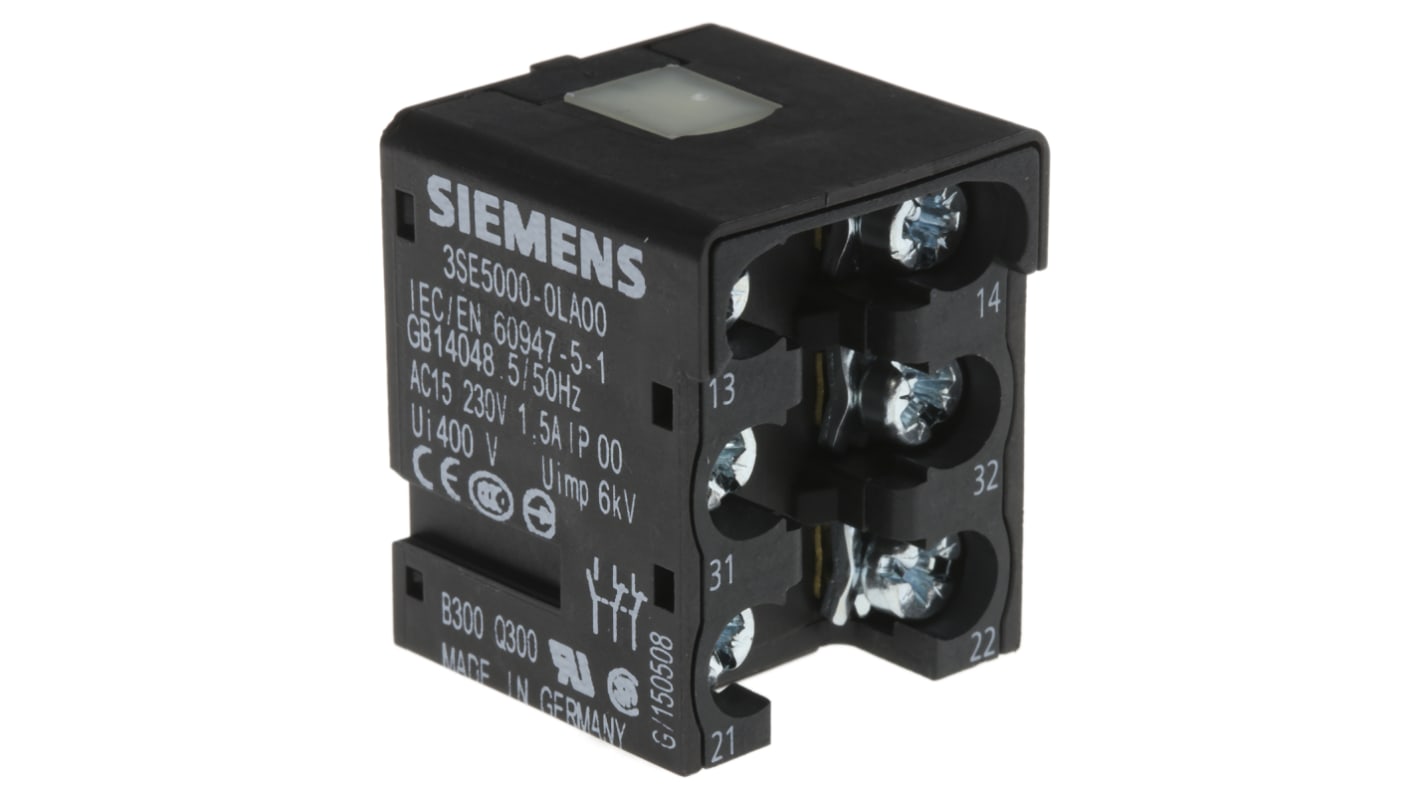

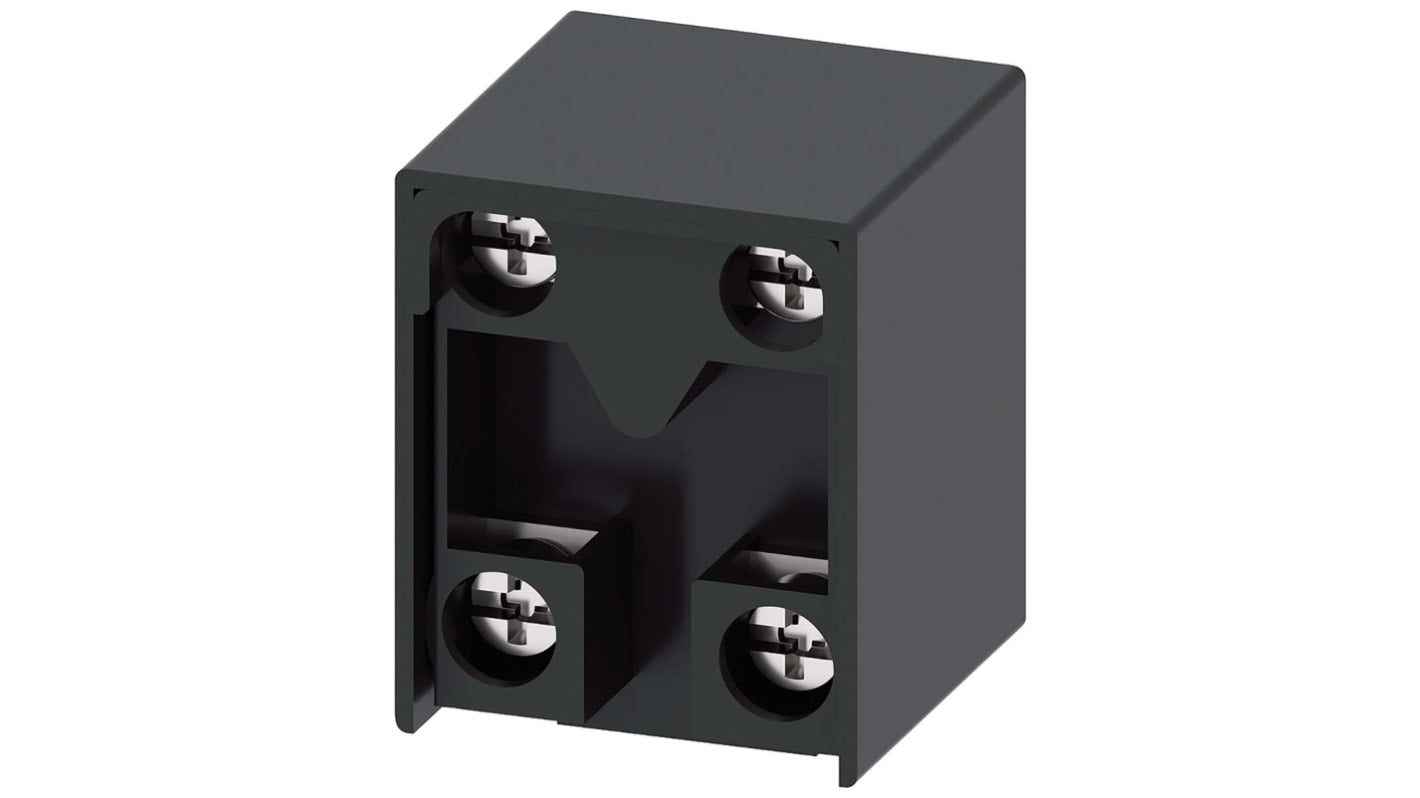

- Siemens - Blocchi contatto per finecorsa della serie SIRIUS 3SE, progettati per integrazione con corpi finecorsa modulari in ambienti industriali con requisiti di durabilità elettrica elevata. Proposti con documentazione tecnica completa che include categoria d'uso e numero di cicli garantiti.

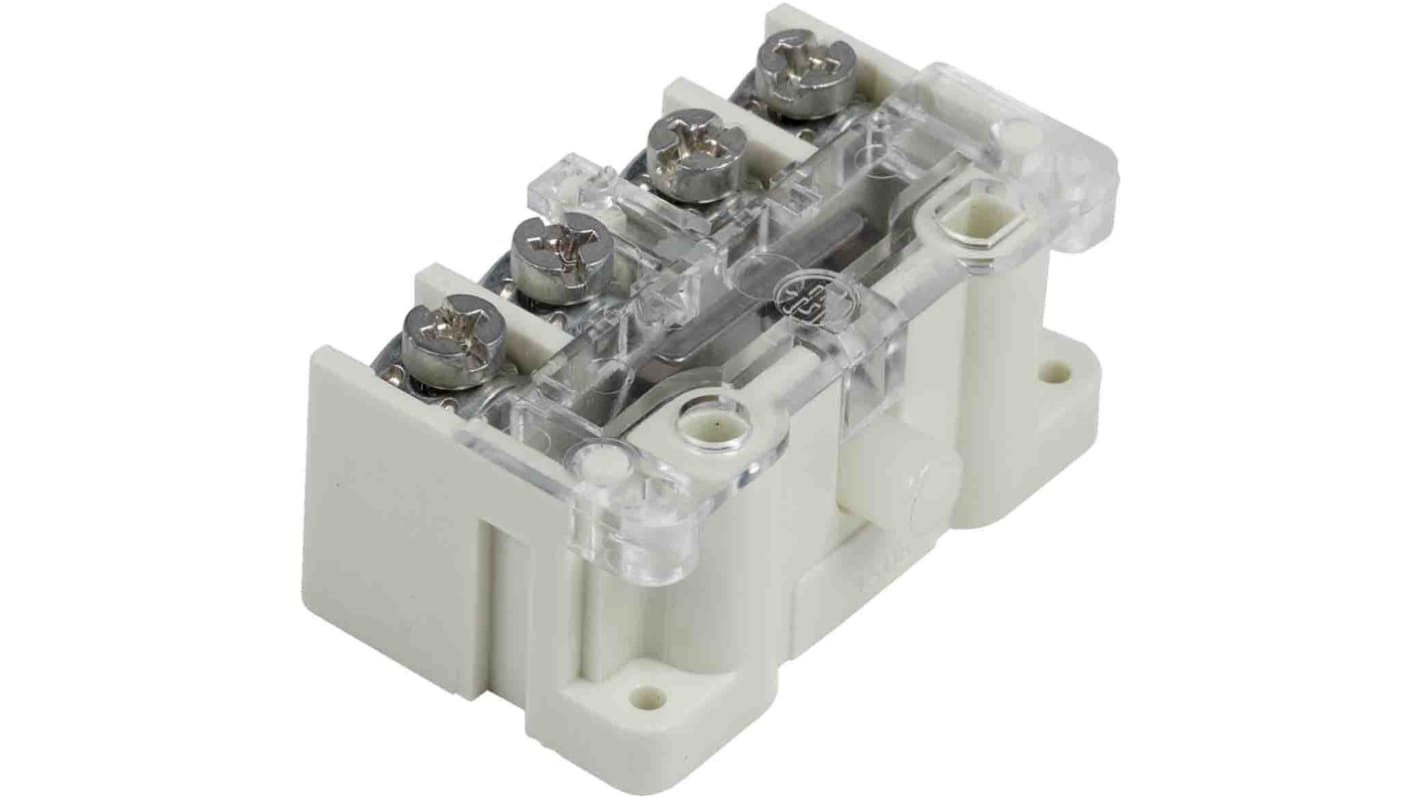

- Telemecanique Sensors - Specialisti nel rilevamento di posizione industriale, con blocchi contatto per finecorsa compatibili con le più diffuse serie di corpi modulari. I modelli disponibili su Elexonik coprono applicazioni in macchine utensili, impianti di confezionamento e linee di assemblaggio con frequenza di azionamento elevata.
- Omron - Blocchi contatto per finecorsa con caratteristiche di miniaturizzazione e precisione di commutazione, adatti a sistemi di rilevamento posizione in ambienti con vincoli di spazio. Disponibili in configurazioni multi-polo per applicazioni che richiedono controllo simultaneo di più circuiti.
Domande frequenti sui blocchi contatto per finecorsa
Come si verifica la compatibilità di un blocco contatto con il finecorsa già installato?
La compatibilità dipende da tre fattori: la serie e il costruttore del corpo del finecorsa, il sistema di fissaggio del blocco (aggancio o viti, dimensioni e interasse) e i parametri elettrici richiesti dal circuito. Il modo più affidabile è ricavare il codice prodotto del blocco originale dalla targhetta del finecorsa o dallo schema elettrico dell'impianto, poi confrontarlo con le tavole tecniche del costruttore per identificare il ricambio corretto o un equivalente verificato. Se il codice non è leggibile o il modello è fuori produzione, il team Elexonik è in grado di supportarti nella ricerca dell'equivalente compatibile prima di procedere all'ordine.
Qual è la differenza pratica tra un blocco contatto NA e uno NC nella scelta per un impianto?
Un blocco NA (normalmente aperto) è aperto a riposo e si chiude quando il finecorsa viene azionato; un blocco NC (normalmente chiuso) è chiuso a riposo e si apre all'azionamento. La scelta dipende dalla logica del circuito di controllo. Nei circuiti di sicurezza si preferisce la configurazione NC perché qualsiasi interruzione del circuito, sia per azionamento del finecorsa sia per guasto del collegamento, produce sempre un segnale di allarme o l'arresto della macchina. Sostituire un NC con un NA senza aggiornare la logica di controllo inverte il comportamento del circuito e può causare malfunzionamenti difficili da diagnosticare a impianto avviato.
Cosa significa la categoria d'uso del blocco contatto e perché incide sulla durata?
La categoria d'uso definisce il tipo di carico che il blocco contatto è progettato per commutare. La categoria AC-15 riguarda carichi induttivi in corrente alternata (bobine di contattori, solenoidi); la categoria DC-13 riguarda carichi induttivi in corrente continua. Montare un blocco dimensionato per carichi resistivi su un circuito con carico induttivo porta a un'usura dei contatti molto più rapida del previsto, perché l'arco elettrico generato all'apertura su un carico induttivo è più intenso. La categoria d'uso è indicata nella documentazione tecnica del blocco e deve corrispondere a quella prevista dallo schema elettrico dell'impianto.
È possibile ordinare su Elexonik blocchi contatto per finecorsa fuori produzione o di difficile reperibilità?
Su Elexonik è disponibile un ampio catalogo di blocchi contatto per finecorsa di brand qualificati, inclusi modelli di serie consolidate che i distributori generalisti tendono a non mantenere a stock. Per componenti fuori produzione o di difficile reperibilità, il team Elexonik verifica la disponibilità e, quando il modello originale non è più ordinabile, supporta il cliente nell'identificazione di un ricambio equivalente verificando la compatibilità meccanica ed elettrica prima di confermare l'ordine. Puoi richiedere questa verifica tramite la pagina contatti o direttamente su WhatsApp.
Supporto tecnico e spedizioni per blocchi contatto per finecorsa
Per i tecnici e i responsabili acquisti che lavorano su impianti di automazione, la scelta del blocco contatto corretto è spesso un'operazione che richiede un confronto tecnico prima dell'ordine, non solo una ricerca per codice. Il team Elexonik è strutturato per supportare questa fase: verifica la compatibilità tra blocco e corpo del finecorsa, confronta varianti della stessa serie, controlla i parametri elettrici e il grado IP in funzione dell'applicazione dichiarata. Non si tratta di un servizio di consulenza generico, ma di una verifica tecnica operativa che fa parte del processo di acquisto.
Le spedizioni vengono gestite tramite corriere espresso in 3, 5 o 7 giorni lavorativi in base alla disponibilità del prodotto e alla tipologia dell'ordine. Per ordini urgenti o per la gestione di fermi macchina, ti invitiamo a contattarci direttamente per verificare la disponibilità immediata del modello necessario. Tutti i prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Il servizio di riparazione e assistenza tecnica è disponibile anche per finecorsa e componenti di controllo posizione, per chi ha necessità di recuperare un componente invece di sostituirlo. Per qualsiasi richiesta tecnica o commerciale, puoi visitare la pagina chi siamo per conoscere meglio il nostro approccio, oppure contattarci direttamente.
