Quando la sicurezza di un impianto dipende dal controllo fisico degli accessi a zone pericolose, gli interruttori di interblocco porte sono il componente che rende affidabile quella barriera. Elexonik propone un catalogo selezionato di interruttori di interblocco porte nelle principali varianti tecnologiche - meccanica, magnetica e RFID - disponibili per l'ordine immediato con spedizione tramite corriere espresso. Il team tecnico supporta installatori, manutentori e responsabili acquisti nella scelta del dispositivo corretto per ogni applicazione, verificando la compatibilità con l'impianto e i requisiti normativi prima di processare l'ordine.

Questi dispositivi appartengono alla famiglia degli microinterruttori e interruttori rilevatori, all'interno del catalogo Interruttori e Pulsanti di Elexonik. Sono progettati per impedire l'attivazione di un macchinario quando una porta di protezione, uno sportello o un pannello di accesso risulta aperto, costituendo un elemento fondamentale nei sistemi di sicurezza delle macchine conformi alle normative vigenti.

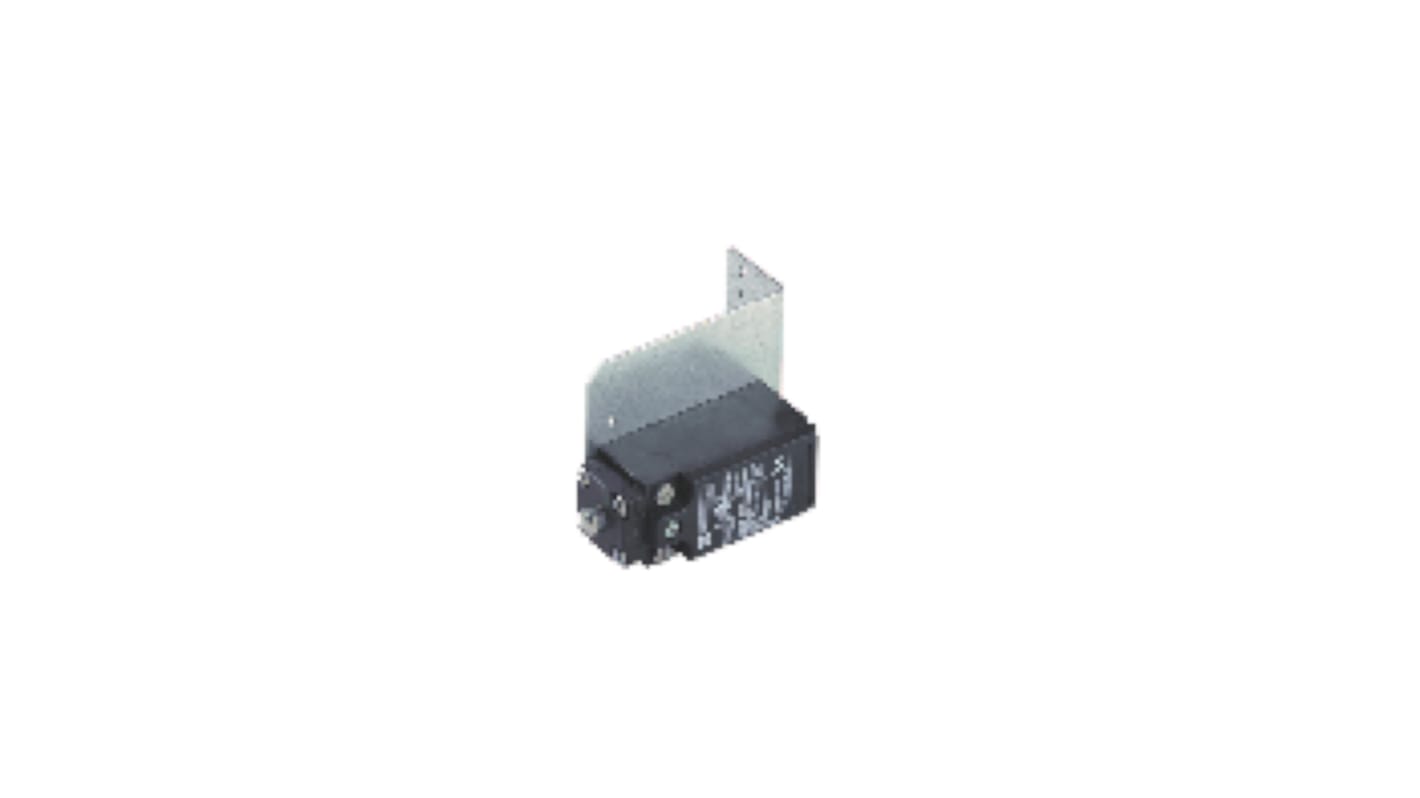

Visualizzi 1 - 1 di 1 prodotto

Cosa sono gli interruttori di interblocco porte e come funzionano

Un interruttore di interblocco porte è un dispositivo di sicurezza elettromeccanico che monitora lo stato di chiusura di porte, sportelli e ripari mobili su macchine e impianti industriali. La sua funzione è interrompere il circuito di comando o di potenza non appena la porta viene aperta, impedendo che l'operatore entri in contatto con parti in movimento o zone ad alta tensione mentre il macchinario è in funzione. In caso di apertura non autorizzata, il segnale di sicurezza viene interrotto immediatamente, attivando la procedura di arresto controllato della macchina.

A differenza di un semplice sensore di posizione, l'interruttore di interblocco porte è progettato per operare in contesti di sicurezza funzionale: i contatti devono garantire apertura positiva forzata secondo quanto previsto dalla norma IEC 60947-5-1, in modo che anche in caso di incollamento del contatto il circuito di sicurezza risulti interrotto. Questa caratteristica tecnica è discriminante nella scelta e deve essere verificata nella documentazione del prodotto prima di ogni acquisto.

Principi di funzionamento a confronto: meccanico, magnetico e RFID

I dispositivi meccanici operano tramite attuatore fisico che si inserisce nel corpo dell'interruttore: quando la porta si chiude, l'attuatore preme sui contatti interni, abilitando il circuito. Sono la soluzione più consolidata, robusta e con il costo più contenuto, indicata per applicazioni standard dove non esistono requisiti di antimanomissione elevati.

Gli interruttori magnetici rilevano la chiusura attraverso un campo magnetico tra il corpo sensore e il magnete attuatore, eliminando il contatto fisico diretto. Questa configurazione offre maggiore resistenza all'usura meccanica e si adatta meglio ad ambienti con vibrazioni o dove la porta non ha sempre un allineamento preciso. I dispositivi senza contatto di questo tipo rientrano nella categoria degli interruttori di sicurezza senza contatto.

I sistemi RFID rappresentano il livello più avanzato: il codice univoco dell'attuatore viene letto dal corpo sensore, rendendo praticamente impossibile la sostituzione dell'attuatore con un elemento generico per aggirare l'interblocco. Questa caratteristica li rende obbligatori in molte applicazioni dove la norma ISO 14119 impone un livello di codifica elevato, in funzione della valutazione del rischio di tamper. Per applicazioni che richiedono anche il bloccaggio fisico della porta fino al completo arresto della macchina, la soluzione corretta sono gli interruttori di interblocco a solenoide.

Come scegliere l'interruttore di interblocco porte corretto

La selezione di un interruttore di interblocco porte non si esaurisce nella scelta del principio di funzionamento. Prima di ordinare, è necessario percorrere una sequenza di verifiche tecniche che dipendono dall'applicazione specifica e dall'impianto esistente.

Sequenza operativa di selezione

Verifica il livello di prestazione richiesto (PL) o il SIL target. La norma EN ISO 13849-1 assegna a ogni funzione di sicurezza un livello di prestazione da PLa a PLe. Prima di selezionare il dispositivo, occorre conoscere il PL richiesto dalla valutazione del rischio della macchina: un interruttore meccanico standard può coprire applicazioni fino a PLd se cablato in ridondanza, mentre applicazioni PLe richiedono spesso dispositivi certificati con architettura dedicata.

Controlla il tipo di contatto richiesto dall'impianto. La configurazione NC (normalmente chiuso), NO (normalmente aperto) o combinata NC+NO deve corrispondere al tipo di circuito di sicurezza adottato. Gli schemi con due canali NC in ridondanza sono la configurazione più comune per funzioni di sicurezza di categoria 3 o 4 secondo EN ISO 13849-1.

Verifica la tensione nominale e la corrente di contatto. Controlla che i valori di targa del dispositivo siano compatibili con la tensione e la corrente del circuito di controllo: un errore frequente è selezionare un interruttore dimensionato per carichi di potenza in applicazioni a segnale DC bassa tensione, dove la corrente minima garantita dai contatti diventa un parametro critico.

Valuta il grado di protezione IP richiesto. In presenza di polveri, nebbie oleose, liquidi di raffreddamento o lavaggi ad alta pressione, il grado di protezione IP65, IP67 o IP69K non è un optional ma un requisito minimo. Selezionare un dispositivo con IP insufficiente per l'ambiente d'installazione è uno degli errori più costosi in termini di interventi di manutenzione e sostituzioni anticipate.

Stabilisci il livello di codifica antimanomissione necessario. La norma ISO 14119 classifica gli attuatori in quattro livelli di codifica (da 1 a 4). Se la valutazione del rischio indica un rischio di manomissione non trascurabile, è obbligatorio selezionare un sistema con codifica alta (livello 3 o 4), che corrisponde nella pratica ai dispositivi RFID o a quelli con attuatori univoci non reperibili in commercio.

Controlla il tipo di attuatore e la direzione di azionamento. Gli attuatori disponibili includono versioni a leva, rotativi, a cerniera e a chiave: la scelta dipende dalla geometria della porta e dalla direzione di apertura. Verifica che gli attuatori e magneti di interblocco selezionati siano compatibili con il corpo interruttore scelto, soprattutto in caso di sostituzione su installazioni esistenti.

Verifica la compatibilità con i moduli di sicurezza o il PLC di controllo. Se l'interruttore è collegato a un relè di sicurezza o a un PLC con ingressi di sicurezza, controlla che il dispositivo sia certificato per l'architettura richiesta e che i dati MTTF, DC e CCF siano disponibili per il calcolo del PL secondo EN ISO 13849-2.

Errori ricorrenti e casi di incompatibilità

Chi lavora regolarmente su impianti con protezioni mobili conosce bene la situazione: un interruttore di interblocco viene sostituito in urgenza con un modello "simile" disponibile a magazzino, senza verificare se il nuovo attuatore è compatibile con il corpo sensore già installato. Il risultato è un dispositivo che fisicamente si monta ma non produce l'apertura positiva del contatto nella posizione corretta, oppure che va in allarme sistematico perché la distanza di attuazione è diversa da quella del modello originale. Questo tipo di errore è particolarmente frequente con dispositivi magnetici e RFID, dove le coppie sensore-attuatore non sono intercambiabili tra marchi diversi e spesso nemmeno tra serie diverse dello stesso produttore.

Un secondo errore ricorrente riguarda la scelta del grado di protezione: in ambienti di produzione alimentare o farmaceutica, dove i cicli di sanificazione prevedono lavaggi con vapore o detergenti aggressivi, è necessario verificare non solo il grado IP ma anche la resistenza chimica dei materiali dell'involucro. Un IP69K su corpo in policarbonato standard può non essere sufficiente in presenza di detergenti alcalini concentrati, mentre la stessa certificazione su corpo in acciaio inox o materiale tecnico specifico garantisce una durata operativa adeguata.

Quando un cliente contatta Elexonik per sostituire un interruttore di interblocco porte fuori produzione, la prima cosa che il team verifica è il codice completo del dispositivo originale: marca, serie, configurazione dei contatti, tipo di attuatore e grado IP. Solo con questi dati è possibile identificare un equivalente realmente compatibile, sia sul piano tecnico sia sul piano della certificazione di sicurezza. Se la documentazione originale non è disponibile, il team supporta il cliente nella ricostruzione delle specifiche a partire dalle caratteristiche dell'impianto.

Applicazioni e settori d'uso

Macchine utensili e centri di lavoro

Nelle macchine utensili a controllo numerico, gli interruttori di interblocco porte presidiano gli sportelli di accesso alla zona di lavorazione. In questi contesti, il tempo di arresto della macchina prima dell'apertura sicura della porta è un parametro critico: se il mandrino continua a girare per diversi secondi dopo lo spegnimento, il solo interruttore di interblocco non è sufficiente e occorre abbinare un dispositivo con funzione di blocco porta, come gli interruttori a solenoide disponibili nel catalogo Elexonik.

Robotica e celle di assemblaggio

Le celle robotizzate sono tra gli ambienti in cui la scelta del livello di codifica dell'attuatore ha l'impatto maggiore. In applicazioni collaborative o in celle con robot industriali ad alta velocità, la norma ISO 10218 richiede funzioni di sicurezza di categoria 3 o 4, con PL d o PLe. I dispositivi RFID con codifica univoca sono la soluzione adottata in questi contesti, in quanto eliminano la possibilità che un operatore aggiri l'interblocco con un magnete esterno o un attuatore generico.

Impianti di packaging e linee di produzione alimentare

Nel settore food and beverage, gli interruttori di interblocco porte proteggono gli accessi a tramogge, nastri trasportatori e sistemi di dosaggio. Oltre ai requisiti di sicurezza funzionale, in questi ambienti è determinante la resistenza ai cicli di pulizia: la scelta si orienta su dispositivi con involucro in acciaio inox e guarnizioni conformi alle normative igieniche, oppure su soluzioni in materiale tecnico con classificazione igienica documentata.

Quadri elettrici e cabine di media tensione

Negli armadi e nelle cabine di distribuzione elettrica, gli interruttori di interblocco porte impediscono l'accesso alle parti in tensione finché il sezionatore non è in posizione aperta e bloccata. In questi contesti si utilizzano spesso dispositivi a cerniera, che sfruttano il movimento dello sportello stesso come elemento di azionamento, eliminando la necessità di un attuatore separato. La categoria degli interruttori a cerniera è disponibile nel catalogo Elexonik per questo tipo di applicazione.

Compatibilità, accessori e componenti correlati

Un interruttore di interblocco porte funziona raramente come componente isolato: si inserisce sempre in un sistema che comprende il modulo di controllo della sicurezza, il cablaggio dedicato e, a monte, la valutazione del rischio della macchina. Prima di ordinare, è utile verificare la disponibilità degli elementi complementari necessari per completare l'installazione.

I componenti per interruttori interblocco di sicurezza disponibili nel catalogo includono adattatori, connettori precablati e staffaggi specifici per facilitare il montaggio su porte di diverse geometrie. Gli adattatori e i sistemi di montaggio per interruttori di interblocco di sicurezza consentono di installare il dispositivo su profili, telaio porta e strutture non standard senza dover realizzare lavorazioni meccaniche personalizzate.

Per le applicazioni che richiedono il blocco fisico della porta durante il ciclo di lavorazione, il catalogo Elexonik comprende anche gli interruttori di interblocco di sicurezza con funzione di blocco integrata, che mantengono la porta chiusa fino al completamento della fase di arresto controllato. Questa soluzione è necessaria ogni volta che il tempo di arresto del macchinario supera il tempo di accesso dell'operatore alla zona pericolosa.

Per impianti che richiedono il monitoraggio di più protezioni in parallelo, è possibile abbinare gli interruttori di interblocco porte ai moduli di controllo di sicurezza disponibili nel catalogo, verificando la compatibilità con l'architettura del sistema di controllo esistente. Il team Elexonik supporta la verifica di compatibilità anche in fase pre-ordine, per evitare resi e ritardi nell'avvio dell'impianto.

Normative di riferimento e requisiti di certificazione

La scelta di un interruttore di interblocco porte non può prescindere dal quadro normativo applicabile alla macchina su cui verrà installato. I riferimenti principali sono la norma ISO 14119, che disciplina specificamente la progettazione e la selezione dei dispositivi di interblocco associati alle protezioni, e la EN ISO 13849-1, che definisce i requisiti per le parti dei sistemi di controllo legate alla sicurezza. Quest'ultima norma introduce i concetti di Livello di Prestazione (PL) e di categoria architetturale, che determinano direttamente il tipo di interruttore selezionabile per una data funzione di sicurezza.

Ulteriori riferimenti normativi rilevanti includono la IEC 62061, alternativa a EN ISO 13849-1 per i sistemi di controllo programmabili, e la EN 60947-5-1, che definisce i requisiti generali per i dispositivi di comando e segnalazione a bassa tensione tra cui rientrano gli interruttori di interblocco meccanici. I dispositivi disponibili nel catalogo Elexonik sono selezionati tra marchi che forniscono la documentazione tecnica completa - dati di affidabilità MTTF, copertura diagnostica DC, dati CCF - necessaria per il calcolo del PL secondo le norme vigenti. Verificare la disponibilità di questi dati è un passaggio obbligatorio prima di acquistare qualsiasi dispositivo destinato a una funzione di sicurezza certificata.

Brand disponibili per gli interruttori di interblocco porte

Schmersal - Produttore specializzato nella sicurezza delle macchine, con un portafoglio dedicato agli interruttori di interblocco porte nelle varianti meccanica, magnetica e RFID. I dispositivi Schmersal sono disponibili con certificazione per applicazioni fino a PLe/SIL3 e con documentazione tecnica completa per il calcolo del livello di prestazione secondo EN ISO 13849-1. Indicati per impianti che richiedono conformità documentata alla ISO 14119 e livello di codifica dell'attuatore elevato.
Omron - Gamma di interruttori di sicurezza per protezioni mobili e porte di accesso, con soluzioni meccaniche ad apertura positiva conformi a IEC 60947-5-1 e varianti con funzione di blocco porta per applicazioni con tempi di arresto prolungati. Presenza consolidata in ambienti di produzione elettronica, packaging e automazione di fabbrica, con supporto tecnico disponibile per la verifica della compatibilità con architetture di controllo esistenti.
Sick - Soluzioni per l'interblocco di porte e protezioni mobili con tecnologia a transponder (RFID), particolarmente indicate per applicazioni con elevato requisito di antimanomissione e per celle robotizzate dove la norma ISO 10218 impone funzioni di sicurezza di categoria 3 o 4. I sistemi Sick forniscono il codice univoco dell'attuatore via bus di sicurezza, semplificando l'integrazione con architetture di controllo distribuite.
Pilz - Interruttori di interblocco porte progettati per integrarsi con i sistemi di controllo della sicurezza Pilz, con varianti meccaniche, magnetiche e RFID disponibili in configurazioni per applicazioni fino a PLe. I dispositivi Pilz per protezioni mobili sono spesso selezionati in abbinamento ai moduli di sicurezza dello stesso produttore, per cui il team Elexonik verifica sempre la compatibilità dell'interfaccia elettrica prima di confermare ordini che coinvolgono entrambi gli elementi.
Schneider Electric - Gamma di interruttori di interblocco porte della linea Preventa, disponibili nelle varianti meccanica con blocco e senza blocco, con corpo in plastica o metallo e gradi di protezione fino a IP67. Indicati per applicazioni in ambienti industriali standard e per sostituzioni su impianti già equipaggiati con componenti della stessa famiglia, con ampia disponibilità di documentazione tecnica e dati di affidabilità per il calcolo del PL.

Domande frequenti sugli interruttori di interblocco porte

Come si determina il livello di codifica dell'attuatore necessario per un interruttore di interblocco porte?

Il livello di codifica dell'attuatore si determina a partire dalla valutazione del rischio di manomissione della protezione, seguendo le indicazioni della norma ISO 14119. La norma classifica gli attuatori in quattro livelli: livello 1 (bassa codifica, attuatori generici) fino a livello 4 (codifica univoca, come i sistemi RFID con transponder con codice individuale). Se la valutazione del rischio indica che un operatore potrebbe avere motivazione e possibilità di bypassare l'interblocco utilizzando un attuatore generico o un magnete esterno, occorre selezionare un sistema con codifica alta (livello 3 o 4). In caso di dubbio sulla classificazione corretta, il team Elexonik può supportare la verifica prima dell'ordine.

Qual è l'errore più frequente nella sostituzione di un interruttore di interblocco porte esistente?

L'errore più comune è sostituire il solo corpo interruttore senza verificare la compatibilità con l'attuatore già installato sulla porta. Nei sistemi magnetici e RFID, le coppie sensore-attuatore non sono intercambiabili tra produttori diversi e spesso nemmeno tra serie diverse dello stesso marchio: un attuatore di un modello precedente può non essere riconosciuto dal nuovo sensore, oppure la distanza di azionamento può essere diversa, generando falsi allarmi o mancate aperture del contatto. Prima di ordinare un ricambio, è necessario verificare il codice completo del dispositivo originale - corpo, attuatore, configurazione dei contatti e grado IP - per identificare un equivalente realmente compatibile.

Quando è necessario un interruttore di interblocco con blocco porta invece di uno senza blocco?

La funzione di blocco porta è necessaria ogni volta che il tempo di arresto del macchinario dopo lo spegnimento supera il tempo necessario a un operatore per raggiungere la zona pericolosa. In pratica: se la macchina impiega 10 secondi per fermarsi e un operatore può aprire la porta e raggiungere il punto pericoloso in 5 secondi, un interruttore senza blocco non è sufficiente anche se tecnicamente rileva l'apertura. In questi casi occorre un dispositivo con blocco a solenoide che mantenga fisicamente la porta chiusa fino al completamento dell'arresto. Il calcolo del tempo di accesso rispetto al tempo di arresto è obbligatorio nella valutazione del rischio e deve essere documentato nel fascicolo tecnico della macchina.

Elexonik supporta la selezione di interruttori di interblocco porte per macchine con documentazione tecnica incompleta?

Sì. È una delle situazioni più frequenti che il team Elexonik gestisce: il dispositivo originale è fuori produzione, la documentazione non è più disponibile oppure la targa del prodotto è illeggibile. In questi casi, il team ricostruisce le specifiche tecniche necessarie a partire dalle caratteristiche dell'impianto - tensione del circuito di controllo, configurazione dei contatti, tipo di attuatore, ambiente di installazione e grado IP richiesto - e identifica il sostituto più compatibile tra i modelli disponibili a catalogo. Per avviare la verifica, è sufficiente contattare Elexonik tramite la pagina contatti o su WhatsApp descrivendo il contesto applicativo.

Supporto tecnico e ordini per interruttori di interblocco porte

Per chi lavora su impianti industriali con protezioni mobili, la scelta dell'interruttore di interblocco porte corretto richiede spesso una verifica tecnica che va oltre la lettura della scheda prodotto. Elexonik mette a disposizione un team con competenza specifica su questa famiglia di dispositivi, in grado di confrontare varianti, controllare la compatibilità con l'architettura di sicurezza esistente e verificare che il prodotto selezionato soddisfi i requisiti normativi dell'applicazione. Per richieste commerciali, preventivi o chiarimenti sui prodotti, puoi raggiungerci tramite la pagina contatti.

Elexonik dispone anche di un servizio di riparazione e assistenza tecnica su componenti industriali, inclusi dispositivi di sicurezza e interblocco. Se il dispositivo installato è guasto ma ancora in produzione, o se hai bisogno di una valutazione tecnica prima di procedere con la sostituzione, puoi consultare la pagina dedicata alle riparazioni e all'assistenza tecnica. Gli ordini vengono evasi tramite corriere espresso con tempi di spedizione di 3, 5 o 7 giorni lavorativi in base alla disponibilità del materiale. I prodotti sono coperti da garanzia secondo le condizioni di vendita pubblicate sul sito. Per conoscere meglio l'approccio di Elexonik al settore industriale, visita la pagina chi siamo.
