Descrizione

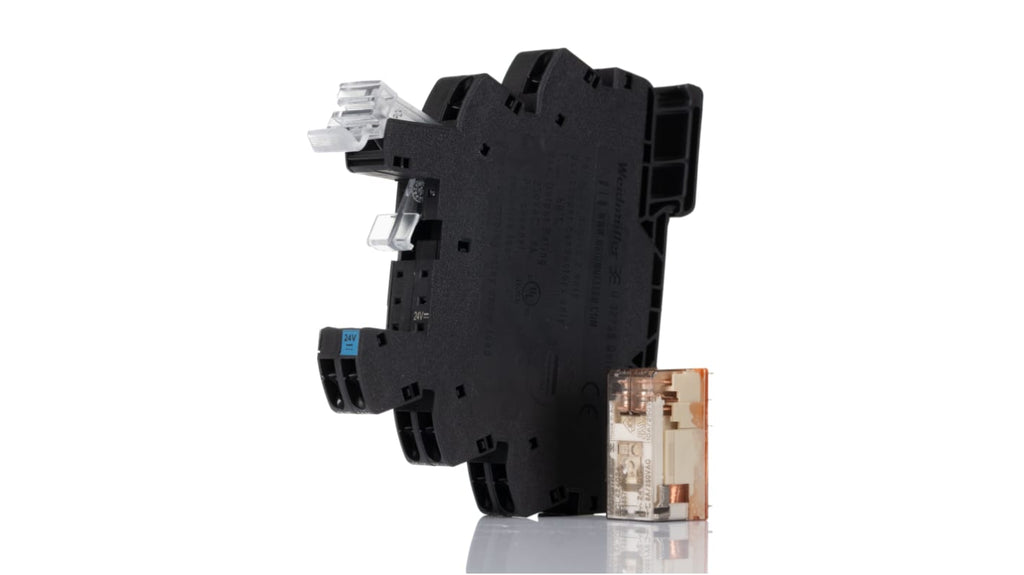

Il relè d'interfaccia Weidmuller serie TRZ è progettato per garantire una commutazione sicura e affidabile in applicazioni industriali. Con una tensione di bobina di 24V e una configurazione di contatti DPDT, questo dispositivo è in grado di gestire tensioni di switching fino a 250V. La sua installazione è facilitata dal montaggio su guida DIN, rendendolo adatto per spazi ristretti grazie alle dimensioni compatte di 90 mm (A) x 12,8 mm (L) x 88 mm (P).
Il relè opera in un ampio intervallo di temperature, da -40 °C a +60 °C, e presenta una corrente in ingresso di 20 mA. I contatti, realizzati in lega d'argento, assicurano un collegamento elettrico altamente conduttivo e resistente alla corrosione. Il tempo di attivazione è inferiore a 11 ms, mentre il tempo di spegnimento è inferiore a 10 ms, garantendo una risposta rapida. Questo dispositivo soddisfa gli standard CE, CULus, EAC e la conformità RoHS, rendendolo idoneo per vari settori, tra cui trasporti e automazione.
Specifiche tecniche
| Tensione bobina | 24V |
| Configurazione contatto | DPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 2 |
| Tensione minima in ingresso | 24V ca/cc |
| Tensione in ingresso massima | 230V ca/cc |
| Tipo di terminale | Morsetto a molla |
| Tensione di switching | 250V ca/cc |
| Profondità | 12.8mm |
| Altezza | 88mm |
| Lunghezza | 90mm |
| Serie | TRZ |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 20mA |
| Tempo di attivazione | <11ms |
| Accessorio | Modulo relè |
| Temperatura di esercizio | -40 → +60°C |
| Tempo di spegnimento | <10ms |
| Massima temperatura operativa | +60°C |
| Vita | 300000000 cicli |
| Gamma tensione in ingresso | 24 → 230V ca/cc |
| Dimensioni | 90 x 12.8 x 88mm |
| Minima temperatura operativa | -40°C |
| Classificazione di commutazione relè | Relè per impieghi generici |
| Standard soddisfatti | CE, CULus, EAC, Conformità RoHS |
| Caratteristiche speciali | Leva di espulsione illuminata, vari circuiti di protezione in ingresso |
- Tensione bobina: 24V
- Configurazione contatto: DPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 2
- Tensione minima in ingresso: 24V ca/cc
- Tensione in ingresso massima: 230V ca/cc
- Tipo di terminale: Morsetto a molla
- Tensione di switching: 250V ca/cc
- Profondità: 12.8mm
- Altezza: 88mm
- Lunghezza: 90mm
- Serie: TRZ
- Materiale contatto: Lega di argento
- Corrente in ingresso: 20mA
- Tempo di attivazione: <11ms
- Accessorio: Modulo relè
- Temperatura di esercizio: -40 → +60°C
- Tempo di spegnimento: <10ms
- Massima temperatura operativa: +60°C
- Vita: 300000000 cicli
- Gamma tensione in ingresso: 24 → 230V ca/cc
- Dimensioni: 90 x 12.8 x 88mm
- Minima temperatura operativa: -40°C
- Classificazione di commutazione relè: Relè per impieghi generici
- Standard soddisfatti: CE, CULus, EAC, Conformità RoHS
- Caratteristiche speciali: Leva di espulsione illuminata, vari circuiti di protezione in ingresso
