Descrizione

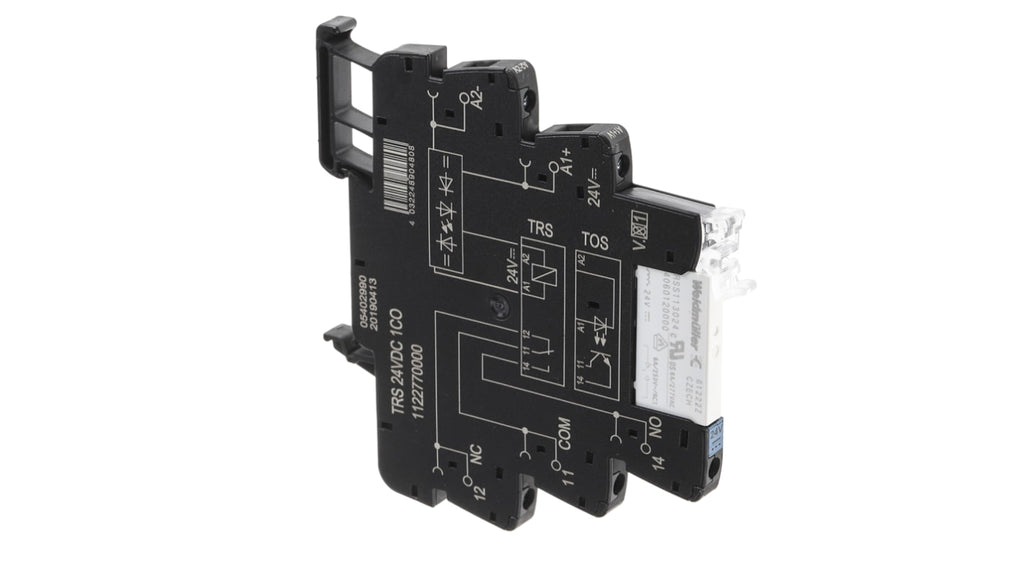

Il relè d'interfaccia Weidmuller serie TRS è un dispositivo elettromeccanico progettato per garantire una segnalazione affidabile nei sistemi automatizzati. Con una tensione di bobina di 24V e una configurazione a contatto singolo SPDT, questo relè supporta una corrente di carico fino a 6A e una tensione di carico di 250V AC. Le dimensioni compatte di 90 mm (A) x 6,4 mm (L) x 88 mm (P) e un peso di 33 g lo rendono adatto per installazioni con ingombro minimo. Il grado di protezione IP20 assicura la protezione contro oggetti di dimensioni superiori a 12 mm. Questo relè opera in un ampio intervallo di temperature, da -40 °C a +60 °C, e presenta una vita utile di 5.000.000 cicli. La protezione contro l'inversione di polarità riduce il rischio di danni elettrici. È conforme agli standard CE, CULus, EAC e RoHS. La gamma di tensione in ingresso varia da 5V a 230V, con un tempo di attivazione inferiore a 6 ms e un tempo di spegnimento inferiore a 7 ms.
Specifiche tecniche
| Tensione bobina | 24V |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 1 |
| Corrente di carico | 6A |
| Tensione in ingresso massima | 230V |
| Tensione minima in ingresso | 5V |
| Tensione di carico | 250V ca |
| Tensione di switching | 250V ca |
| Tipo di terminale | Vite |
| Profondità | 6.4mm |
| Altezza | 88mm |
| Lunghezza | 90mm |
| Serie | TRS |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 10mA |
| Tipo di relè | Elettro-meccanico |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +60°C |
| Dimensioni | 90 x 6.4 x 88mm |
| Vita | 5000000 cicli |
| Tempo di attivazione | <6ms |
| Tempo di spegnimento | <7ms |
| Temperatura di esercizio | -40 → +60°C |
| Caratteristiche speciali | Grado di protezione: IP 20 |
| Standard soddisfatti | CE, CULus, EAC, Conformità RoHS |
| Classificazione di commutazione relè | Relè per impieghi generici |
| Gamma tensione in ingresso | 5 → 230V |
- Tensione bobina: 24V
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 1
- Corrente di carico: 6A
- Tensione in ingresso massima: 230V
- Tensione minima in ingresso: 5V
- Tensione di carico: 250V ca
- Tensione di switching: 250V ca
- Tipo di terminale: Vite
- Profondità: 6.4mm
- Altezza: 88mm
- Lunghezza: 90mm
- Serie: TRS
- Materiale contatto: Lega di argento
- Corrente in ingresso: 10mA
- Tipo di relè: Elettro-meccanico
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
- Dimensioni: 90 x 6.4 x 88mm
- Vita: 5000000 cicli
- Tempo di attivazione: <6ms
- Tempo di spegnimento: <7ms
- Temperatura di esercizio: -40 → +60°C
- Caratteristiche speciali: Grado di protezione: IP 20
- Standard soddisfatti: CE, CULus, EAC, Conformità RoHS
- Classificazione di commutazione relè: Relè per impieghi generici
- Gamma tensione in ingresso: 5 → 230V
