Descrizione

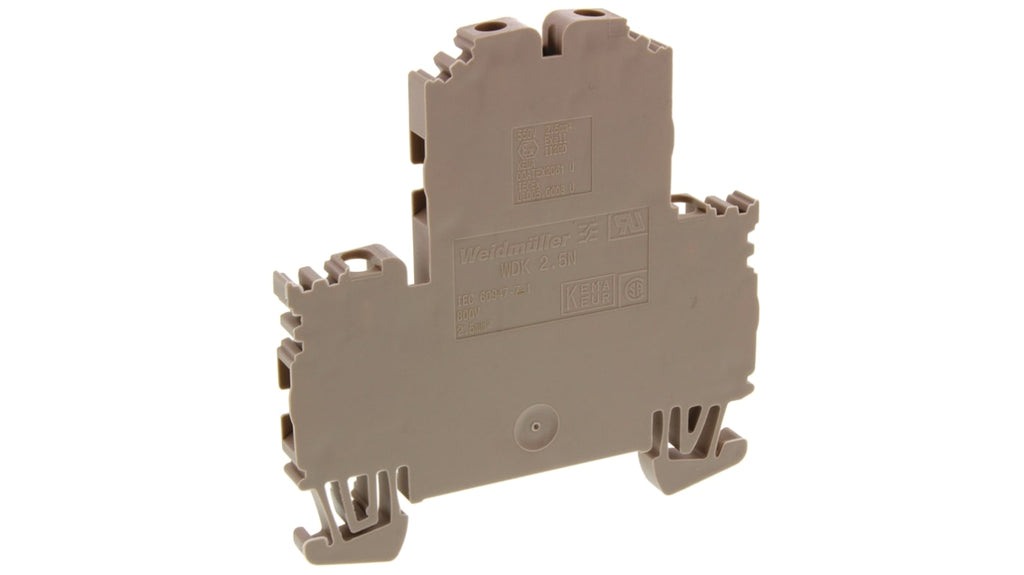

La morsettiera a doppio livello Weidmuller è progettata per garantire un collegamento sicuro tra cavi e apparecchiature su guida DIN. Con una corrente nominale di 28 A e una tensione nominale di 800 V, questa unità è adatta per applicazioni di media intensità. Il design a due livelli consente di collegare più dispositivi contemporaneamente, mantenendo il cablaggio ordinato. Le dimensioni compatte di 61 mm (A) x 5,1 mm (L) x 62 mm (P) ottimizzano lo spazio sulla guida. Realizzata in nylon 6.6, la morsettiera è resistente a temperature operative comprese tra -50 °C e +120 °C, con una resistenza agli impulsi nominale di 8 kV. Può ospitare fili di dimensioni comprese tra 30 e 12 AWG e presenta un pannello laterale aperto per facilitare ispezioni e manutenzioni. La morsettiera è conforme agli standard IEC 60947-7-1 e ATEX, ed è dotata di protezione ignifuga secondo UL94V-0. Il peso dell'unità è di 11 g.
Specifiche tecniche
| Colore | Marrone |
| Numero di livelli | Doppio |
| AWG | 30 → 12AWG |
| Serie | WDK |
| Terminazione | A vite |
| Cavo CSA | 2.5mm² |
| Tensione nominale | 800 V |
| Corrente nominale | 28A |
| Minima temperatura operativa | -50°C |
| Massima temperatura operativa | +120°C |
| Certificazione area pericolosa | ATEX |
| Standard soddisfatti | IEC 60947-7-1 |
- Colore: Marrone
- Numero di livelli: Doppio
- AWG: 30 → 12AWG
- Serie: WDK
- Terminazione: A vite
- Cavo CSA: 2.5mm²
- Tensione nominale: 800 V
- Corrente nominale: 28A
- Minima temperatura operativa: -50°C
- Massima temperatura operativa: +120°C
- Certificazione area pericolosa: ATEX
- Standard soddisfatti: IEC 60947-7-1
