Descrizione

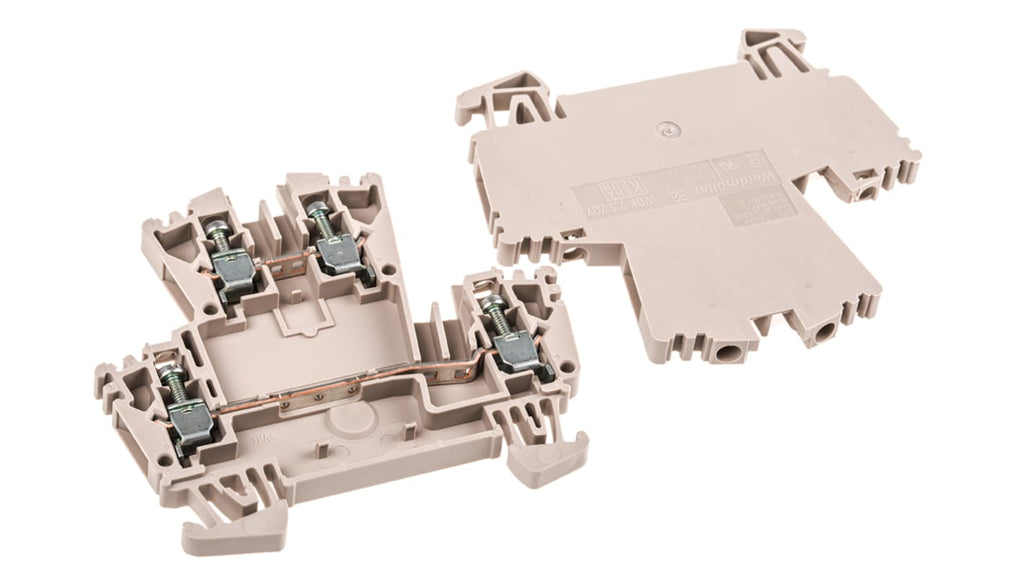

La morsettiera passante Weidmüller è un dispositivo compatto a doppio livello, progettato per alimentare due potenziali su un singolo terminale. Con una lunghezza di soli 60 mm, offre un'installazione efficiente e rapida grazie ai collegamenti incrociati. Realizzata in nylon 6.6, resiste a temperature operative da -50°C a +120°C (180°C per brevi periodi) e presenta un grado di infiammabilità UL94V-0.
Questa morsettiera è dotata di terminali a vite, compatibili con guide DIN a profilo a cappello, e supporta cavi con sezione da 2.5 mm² (cavo CSA) e un range AWG da 30 a 12. La tensione nominale è di 400 V, mentre la corrente nominale raggiunge i 32 A. Le barre per la corrente sono realizzate in rame elettrolitico da 10 mm, garantendo un carico di corrente superiore al valore nominale. La morsettiera è conforme a diverse certificazioni, tra cui CSA e UL, e presenta protezione a norma BS 3042.
Specifiche tecniche
| Colore | Marrone |
| Numero di livelli | Doppio |
| Serie | WDK |
| AWG | 30 → 12AWG |
| Terminazione | A vite |
| Cavo CSA | 2.5mm² |
| Tensione nominale | 400 V |
| Corrente nominale | 32A |
| Minima temperatura operativa | -50°C |
| Massima temperatura operativa | +120°C |
- Colore: Marrone
- Numero di livelli: Doppio
- Serie: WDK
- AWG: 30 → 12AWG
- Terminazione: A vite
- Cavo CSA: 2.5mm²
- Tensione nominale: 400 V
- Corrente nominale: 32A
- Minima temperatura operativa: -50°C
- Massima temperatura operativa: +120°C
