Un beneficio chiave della serie W è la possibilità di scegliere tra collegamenti trasversali a innesto (ZQV) o a vite (WQV) in un unico terminale modulare, offrendo un notevole risparmio di tempo rispetto ad altri modelli a vite.
Caratteristiche e vantaggi:
- Terminali disponibili in una vasta gamma cromatica
- Sistema di connessione incrociata a vite e a innesto per morsetti a vite
Informazioni sull'applicazione del prodotto
Componenti pratici per assemblare facilmente la propria morsettiera, con opzioni semplici per risparmiare tempo. Grazie al design brevettato, è possibile collegare due conduttori della stessa sezione nello stesso punto di serraggio senza difficoltà.
Un'ottima soluzione per collegare insieme i componenti, evitando perdite o modifiche. Basta collegare l'unità alla morsettiera, avvitarla e fissarla saldamente.
Certificazioni: CSA, UL, SEV, DEMKO, NEMKO, REGISTRO LLOYDS, SETI, KEMA, Reg of USSR.

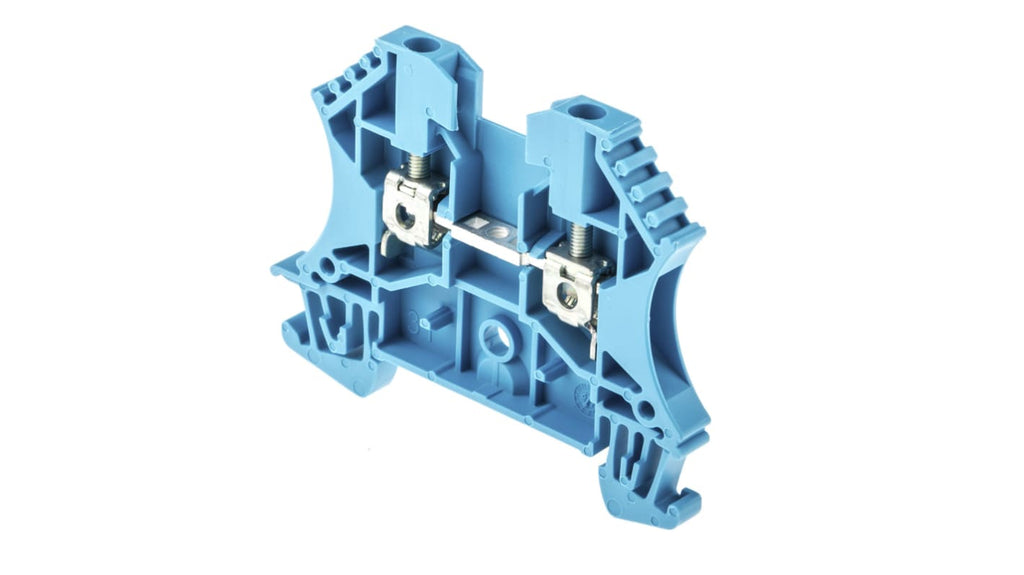

La morsettiera passante Weidmuller, per fili da 30 a 12 AWG, ha una tensione di resistenza agli impulsi di 8 kV - Serie W - 1020080000.
Per un collegamento sicuro dei cavi nei sistemi elettrici come circuiti industriali, scegliete questa morsettiera passante di Weidmuller. Il telaio isolato in termoplastica Wemid elimina il rischio di contatto con elementi sotto tensione, proteggendo dalle scosse elettriche durante il collegamento dei cavi ai terminali. I collegamenti a vite facilitano un cablaggio sicuro. La tensione nominale di resistenza agli impulsi di 8 kV protegge voi e le apparecchiature in caso di sovratensioni.
Caratteristiche e vantaggi:
- Compatibile con guida DIN standard da 35 mm per facile installazione senza utensili specializzati
- Comportamento autoestinguente per limitare la diffusione del fuoco
- Accoglie fili di dimensioni da 30 a 12 AWG per maggiore versatilità
- Dimensioni compatte di 60 (L) x 5,1 (L) x 46,5 mm (A) per installazione in spazi ristretti
Applicazioni:
- Alimentatori
- Controller di illuminazione
- Sistemi di gestione degli edifici
Range di temperatura operativo da -50 °C a +120 °C per ambienti industriali difficili.
I terminali con morsetto a vite serie 'W' sono adatti per guide DIN con profilo a cappello e fabbricati in nylon 6.6, resistente a temperature continue di 120 °C (180 °C per breve periodo). Ignifughi secondo UL94V-0, privi di cadmio e alogeno. Le barre in rame elettrolitico da 10 mm garantiscono un carico di corrente superiore al nominale. Adatti solo per montaggio su guide simmetriche con profilo a cappello (BS5584:1978, EN 50022) e dotati di protezione a norma BS 3042.
