Un aspetto chiave della serie W è la possibilità di scegliere tra collegamenti trasversali a innesto (ZQV) o a vite (WQV) all'interno di un singolo terminale modulare, offrendo un significativo risparmio di tempo rispetto ad altri terminali a vite.
Caratteristiche e vantaggi:
- Terminali disponibili in vari colori
- Sistema di collegamento incrociato a vite e a innesto per morsetti a vite disponibile
Informazioni sull'applicazione del prodotto:
Componenti pratici per assemblare la propria morsettiera, con opzioni semplici che consentono di risparmiare tempo. Grazie al design brevettato, è possibile collegare due conduttori della stessa sezione nello stesso punto di serraggio senza difficoltà.
Una soluzione ideale per collegare insieme componenti senza complicazioni o rischio di perdita. Basta connettere l'unità alla morsettiera, avvitarla e fissarla saldamente in posizione.
Certificazioni: CSA, registrazione UL, SEV, DEMKO, NEMKO, REGISTRO LLOYDS, SETI, KEMA, Reg of USSR

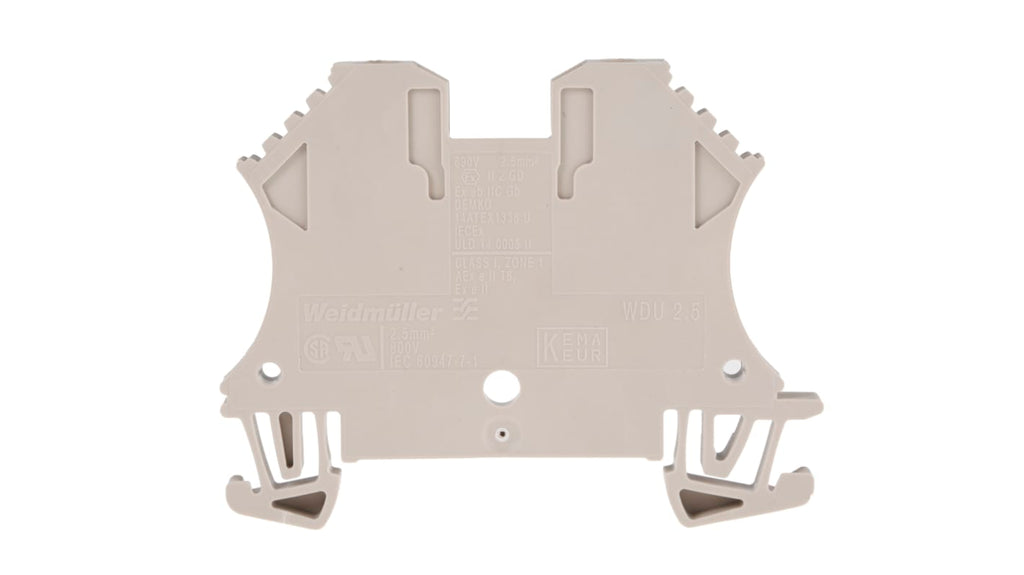

Morsettiera passante Weidmuller, tensione di resistenza agli impulsi 8 kV, corrente nominale 24 A - Serie WDU - 1020000000
Usate questa morsettiera passante di Weidmuller per collegare più conduttori. Si monta su guida DIN per un'installazione semplice e senza attrezzi. Il materiale Wemid è resistente al calore e agli urti, garantendo durata in ambienti difficili. Con una corrente nominale di 24 A, è ideale per sistemi ad alta potenza. Le sue dimensioni compatte di 60 (A) x 5,1 (L) x 46,5 mm (P) permettono di ottimizzare lo spazio.
Caratteristiche e vantaggi:
- Alloggiamento ignifugo per la sicurezza in caso di incendio
- Ampio intervallo di temperature d'esercizio tra -60 °C e +130 °C per ambienti difficili
- Collegamenti a vite per un cablaggio semplice e sicuro
- Bassa perdita di potenza di 0,77 W per massima efficienza
- Peso leggero di 7 g per ridurre la sollecitazione sull'apparecchiatura
Applicazioni:
- Sistemi di alimentazione industriale
- Controller di illuminazione
- Impianti elettrici civili
Quali dimensioni di cavi è possibile utilizzare con questa morsettiera?
Per una maggiore versatilità, è possibile utilizzare conduttori di dimensioni comprese tra 30 e 12 AWG per il cablaggio in fabbrica e tra 28 e 12 AWG per il cablaggio sul campo.
Certificazioni: 1-10
I terminali con morsetto a vite serie 'W' sono adatti per guide DIN con profilo a cappello e sono fabbricati in nylon 6.6, resistente a temperature continue di 120 °C (180 °C per brevi periodi). Questi terminali sono ignifughi, conformi a UL94V-0, e sono privi di cadmio e alogeni. Le barre per la corrente sono in rame elettrolitico da 10 mm per garantire un carico di corrente superiore al valore nominale. I terminali sono adatti solo per montaggio su guide simmetriche con profilo a cappello (BS5584:1978, EN 50022) e sono dotati di protezione a norma BS 3042.
