Descrizione

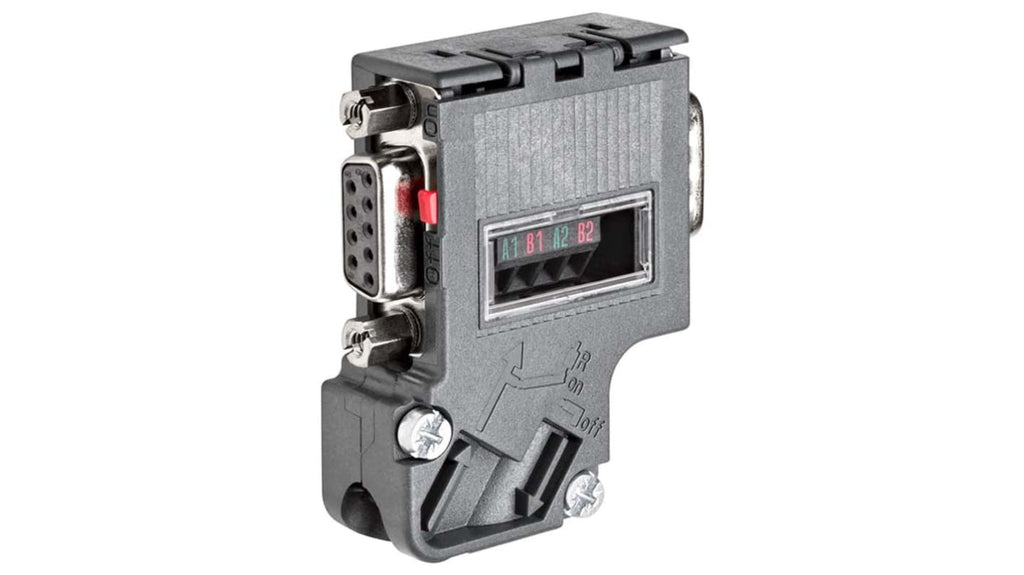

Il connettore bus Siemens è un dispositivo progettato per stabilire un collegamento via cavo tra un PLC e un dispositivo remoto, utilizzando un connettore D-Sub a 9 pin femmina della serie SIMATIC DP. Il codice costruttore è 6ES7972-0BB42-0XA0. Questo connettore accetta due cavi PROFIBUS e garantisce una comunicazione affidabile con una velocità di trasferimento dati massima di 12 Mbit/s. L'alloggiamento incernierato facilita l'apertura e la chiusura, consentendo un accesso semplice per il cablaggio, mentre un sistema di bloccaggio a vite mantiene i cavi al sicuro. È dotato di resistenza di terminazione integrata e funzione di isolamento per garantire segnali affidabili. Un interruttore a slitta consente di attivare o disattivare la resistenza, gestendo la linea di comunicazione. Le dimensioni del connettore sono 15,8 mm (L) x 54 mm (A) x 39,5 mm (P), rendendolo adatto per spazi ristretti. Opera in un ampio range di temperature da -25 °C a +60 °C, con un serracavo che protegge i cavi da torsioni e piegature.
Specifiche tecniche
| Tipo accessori | Connettore maschio di collegamento |
| Range | SIMATIC DP |
| Per uso con | Cavo bus PROFIBUS |
| Massima temperatura operativa | +60°C |
- Tipo accessori: Connettore maschio di collegamento
- Range: SIMATIC DP
- Per uso con: Cavo bus PROFIBUS
- Massima temperatura operativa: +60°C
