Descrizione

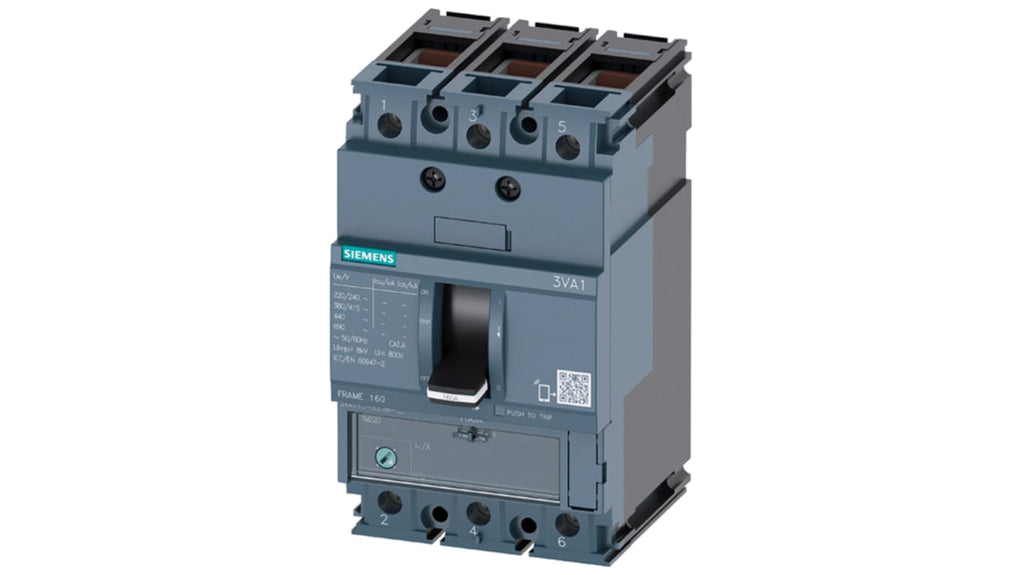

L'interruttore magnetotermico scatolato Siemens 3VA1116-4EF36-0AA0 è un dispositivo di protezione elettrica progettato per applicazioni industriali. Questo MCCB (Miniature Circuit Breaker) presenta una configurazione a 3 poli con un amperaggio di 160A e una tensione nominale di 690V in corrente alternata, oltre a una tensione nominale di 500V in corrente continua. Il potere di interruzione è di 36 kA, garantendo un'elevata capacità di gestione dei cortocircuiti.
Il design compatto dell'interruttore, con dimensioni di 76.2 mm di lunghezza, 130 mm di larghezza e 88 mm di profondità, consente un facile montaggio in spazi ristretti. È dotato di un'unità di scatto magnetotermica (TMTU) per la protezione contro sovraccarichi e cortocircuiti, con un attuatore di reset bistabile. Il dispositivo è progettato per operare senza riduzione della potenza fino a +50 °C, rendendolo adatto per reti trifase in applicazioni sia in corrente alternata che continua.
Specifiche tecniche
| Gamma | SENTRON |
| Serie | 3VA |
| Numero di poli | 3 |
| Amperaggio | 160A |
| Capacità di rottura voltaggio massimo | 36 kA |
| Tensione nominale c.a. | 690V |
| Tensione nominale c.c. | 500V |
| Tipo di montaggio | Fissa |
| Lunghezza | 76.2mm |
| Larghezza | 130mm |
| Profondità | 88mm |
| Tipo di attuatore di reset | Interruttore bistabile |
| Diametro del foro di montaggio | 4.2mm |
| Tipo d'interruttore automatico | MCCB |
| Meccanismo di scatto | Magnetotermico |
| Tempo d'interruzione | Istantaneo |
- Gamma: SENTRON
- Serie: 3VA
- Numero di poli: 3
- Amperaggio: 160A
- Capacità di rottura voltaggio massimo: 36 kA
- Tensione nominale c.a.: 690V
- Tensione nominale c.c.: 500V
- Tipo di montaggio: Fissa
- Lunghezza: 76.2mm
- Larghezza: 130mm
- Profondità: 88mm
- Tipo di attuatore di reset: Interruttore bistabile
- Diametro del foro di montaggio: 4.2mm
- Tipo d'interruttore automatico: MCCB
- Meccanismo di scatto: Magnetotermico
- Tempo d'interruzione: Istantaneo
