Maggiori dettagli
Descrizione

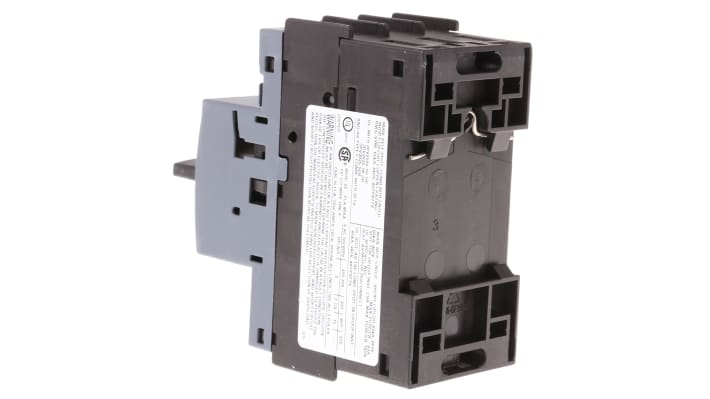

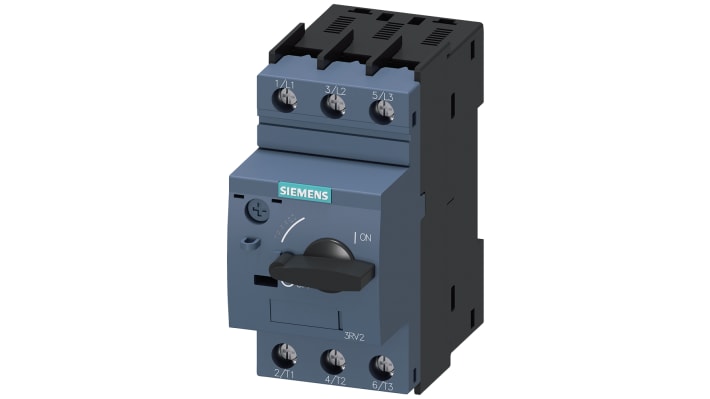

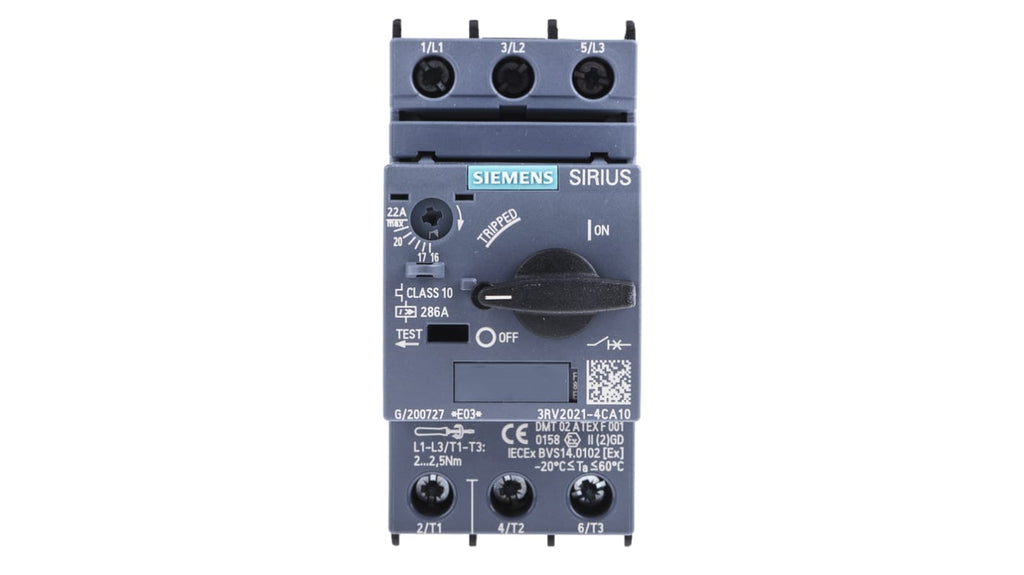

L'interruttore automatico del motore Siemens, modello 3RV2021-4CA10, è un dispositivo di protezione progettato per garantire la sicurezza dei motori elettrici. Questo interruttore, appartenente alla serie SIRIUS, opera a una tensione nominale di 690 V e supporta un intervallo di corrente regolabile da 17 a 22 A. È dotato di 3 poli e offre un potere di interruzione di 2 kA, 5 kA, 25 kA e 100 kA, garantendo una protezione efficace contro le sovratensioni fino a 6 kV.
Le dimensioni complessive dell'unità sono 97 mm in lunghezza, 45 mm in larghezza e 91 mm in profondità, rendendola adatta per installazioni in spazi ristretti. L'interruttore è progettato per operare in un ampio intervallo di temperature, da -20°C a +60°C, e può essere utilizzato in ambienti con umidità compresa tra il 10% e il 95% UR. Il tipo di terminale è a vite e richiede una coppia di serraggio compresa tra 2 e 2,5 Nm per un'installazione semplice e sicura. Il grado di protezione IP20 assicura la sicurezza del pannello frontale contro il contatto verticale.
Specifiche tecniche
| Corrente nominale | 17 → 22 A. |
| Range | SIRIUS |
| Componente di protezione motore | Interruttore automatico |
| Tensione di alimentazione | 690 V |
| Serie | 3RV2 |
| Lunghezza complessiva | 97mm |
| Larghezza complessiva | 45mm |
| Profondità complessiva | 91mm |
| Minima temperatura operativa | -20°C |
| Tensione nominale | 690 V |
| Massima temperatura operativa | +60°C |
| Numero di poli | 3 |
| Potere di interruzione | 2 kA, 5 kA, 25 kA, 100 kA |
| Tipo terminale | Vite |
| Tensione di controllo | 17 → 22 A. |
| Tipo di contenitore | Rettangolare |
| Dimensione | S0 |
- Corrente nominale: 17 → 22 A.
- Range: SIRIUS
- Componente di protezione motore: Interruttore automatico
- Tensione di alimentazione: 690 V
- Serie: 3RV2
- Lunghezza complessiva: 97mm
- Larghezza complessiva: 45mm
- Profondità complessiva: 91mm
- Minima temperatura operativa: -20°C
- Tensione nominale: 690 V
- Massima temperatura operativa: +60°C
- Numero di poli: 3
- Potere di interruzione: 2 kA, 5 kA, 25 kA, 100 kA
- Tipo terminale: Vite
- Tensione di controllo: 17 → 22 A.
- Tipo di contenitore: Rettangolare
- Dimensione: S0
